Page 1
Wireless TV Listening System
Set 840 S
Notice d’emploi
Page 2
5
6
5
7
R
1
3
4
2
D
C
9
8
0
A
I
G
H
F
E
B
I
Page 3
II
D
C
9
8
0
A
I
G
H
F
E
B
Page 4
Sommaire
Sommaire
Consignes de sécurité ............................................................... 2
Contenu ...................................................................................... 4
Vue d’ensemble des produits ................................................... 5
Mise en service du Set 840 S .................................................... 6
Placer l’émetteur ................................................................... 6
Raccorder l’émetteur à une source sonore .......................... 7

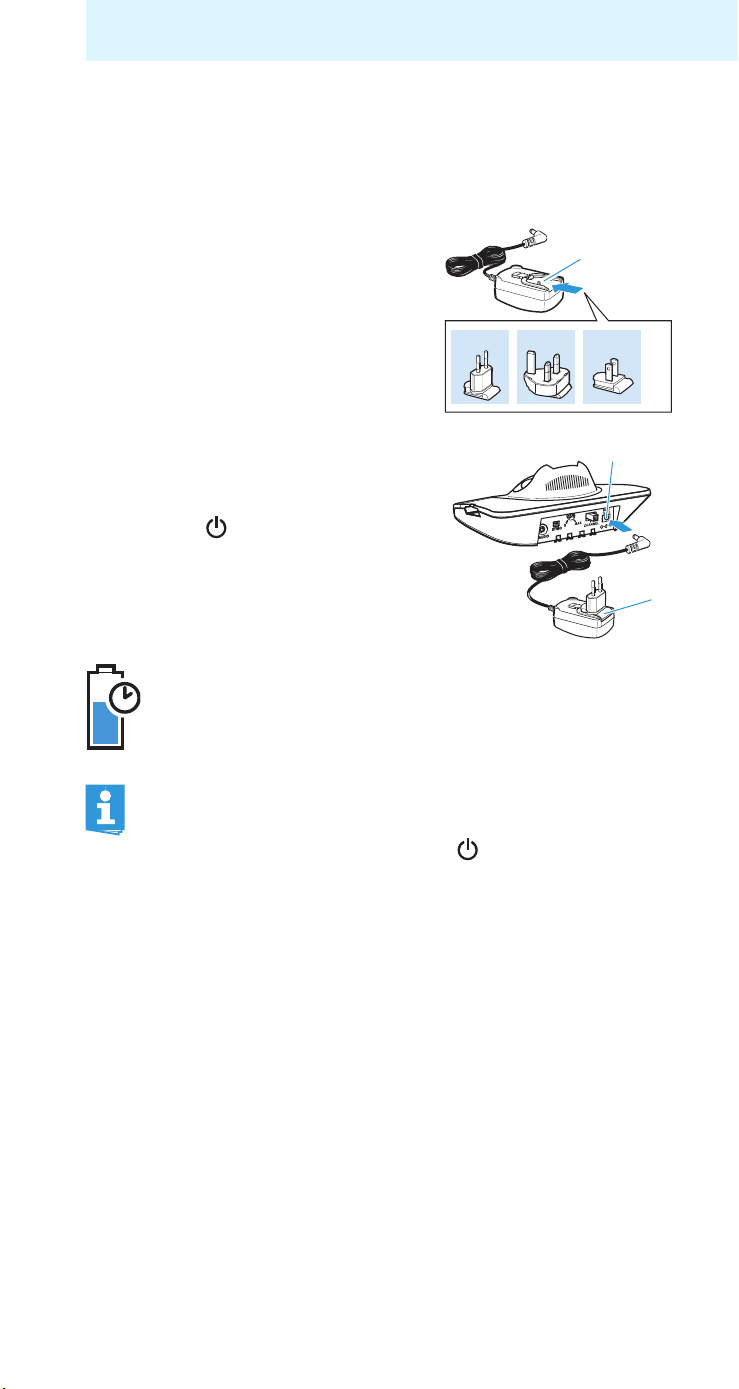

Raccorder l’émetteur au secteur ........................................ 11

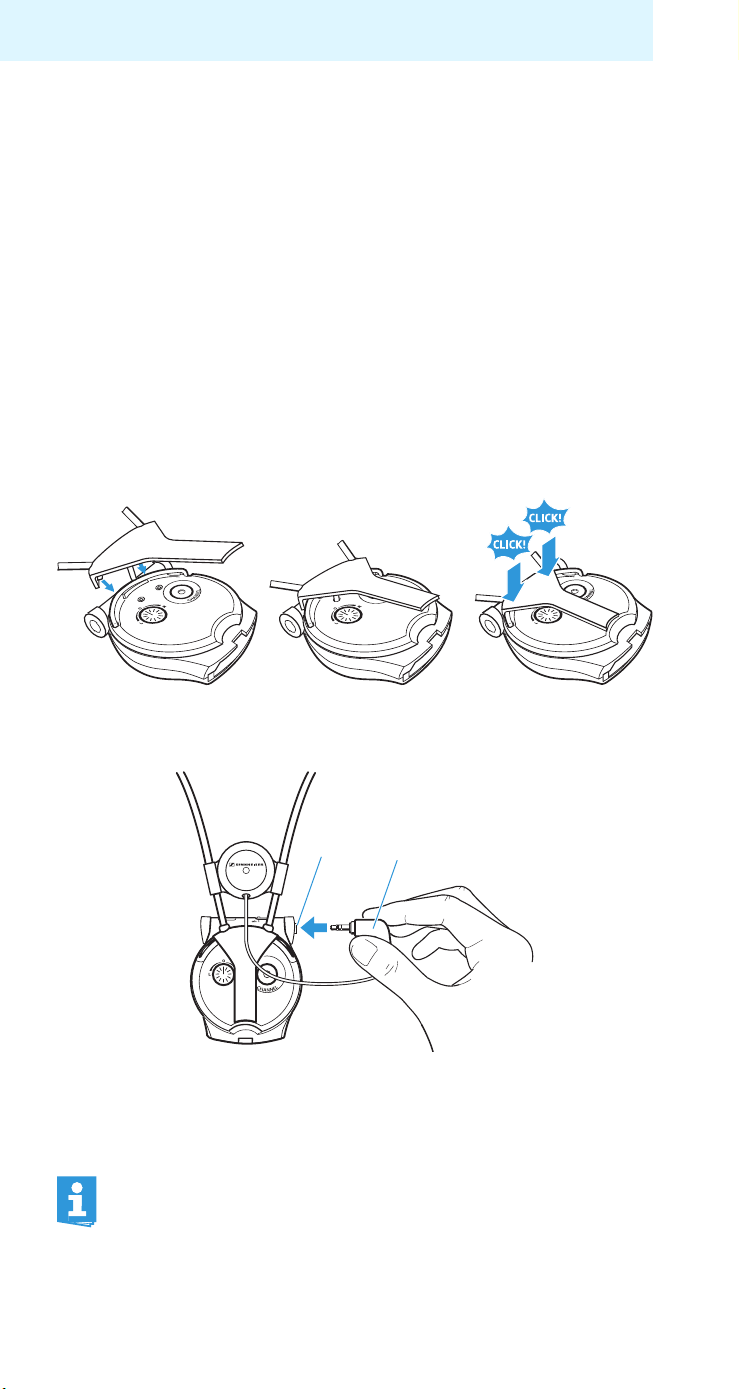

Raccorder la boucle d’induction ou un casque
pour prothèses auditives au récepteur
Porter le récepteur .............................................................. 13
Utilisation du Set 840 S .......................................................... 15
Allumer/éteindre l’émetteur .............................................. 15
Allumer/éteindre le récepteur ........................................... 16
Régler le volume ................................................................. 16
Rechercher une source sonore ........................................... 17
Changer de canal sur l’émetteur ........................................ 17

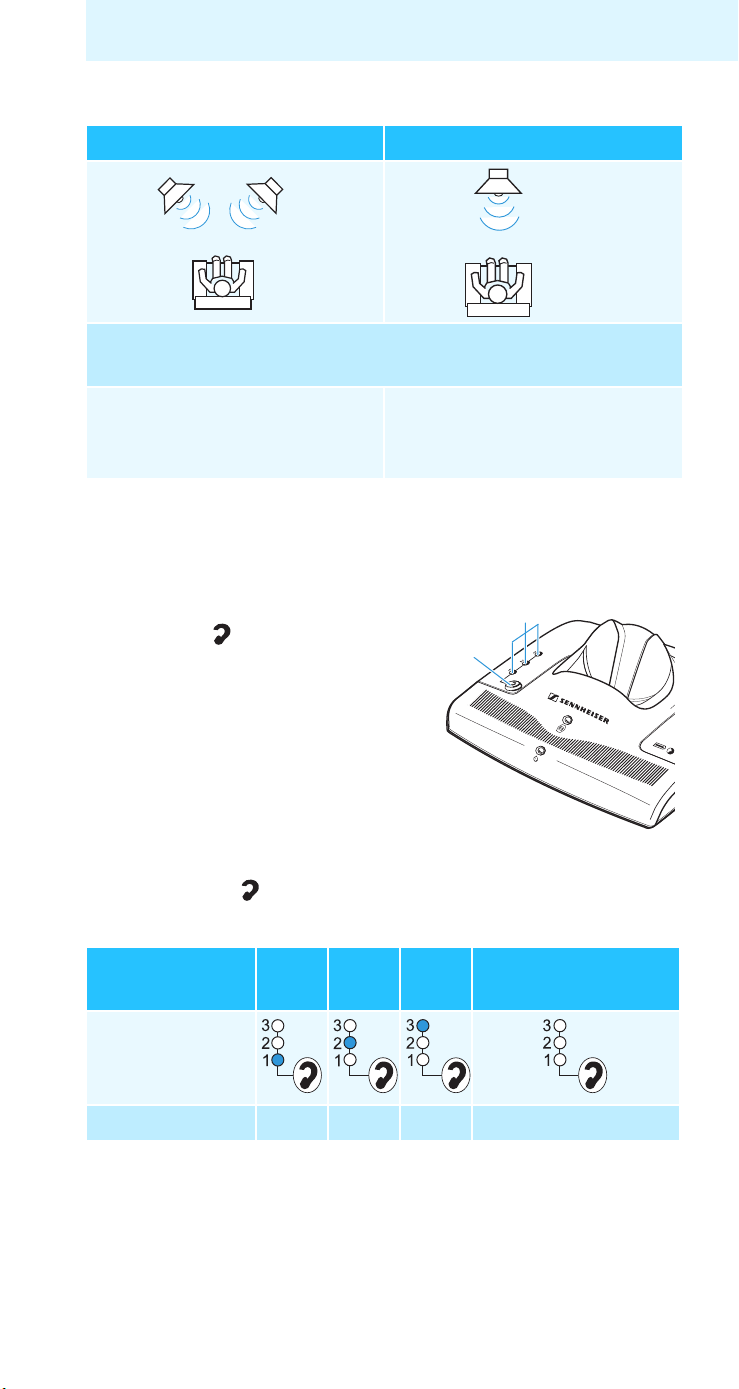

Régler la balance ................................................................. 18
Commuter entre mono et stéréo ....................................... 18
Améliorer individuellement l’intelligibilité de la parole ... 19
Stocker et charger le récepteur .......................................... 20

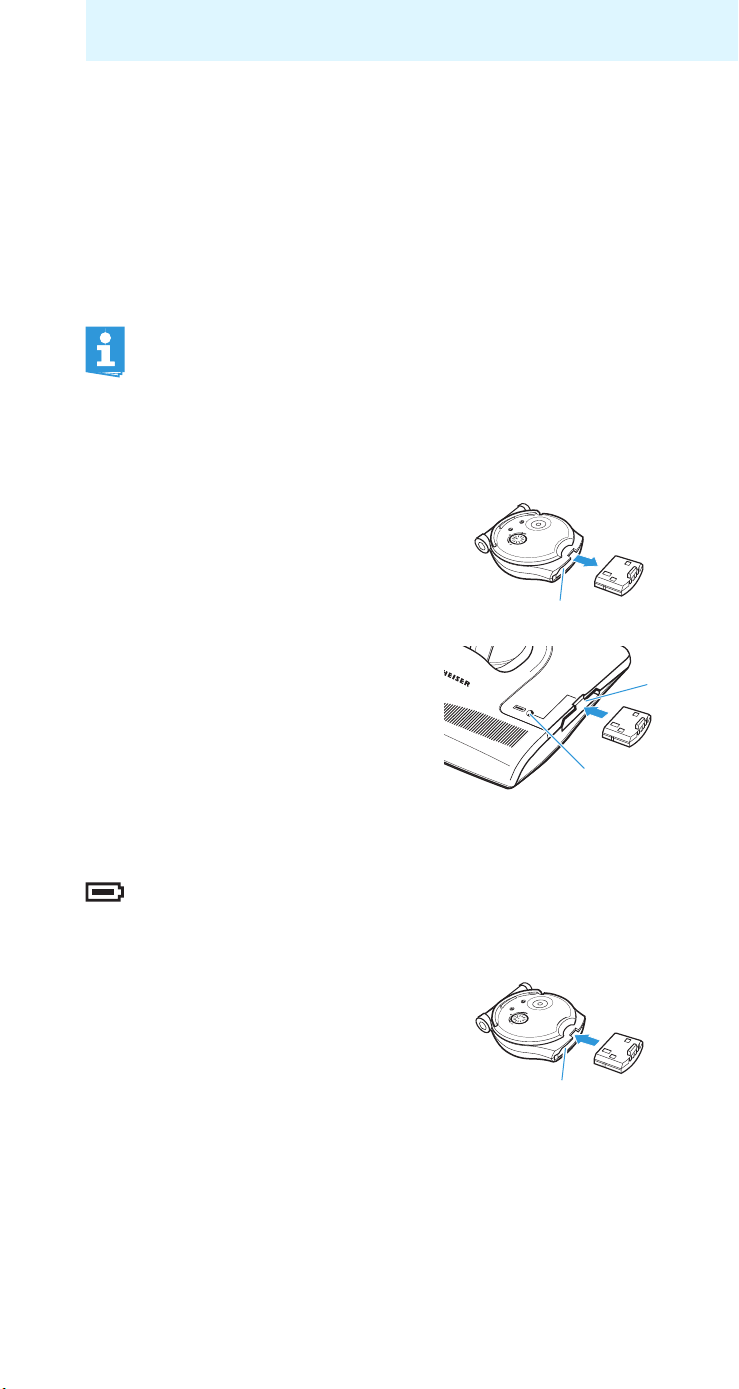

Charger l’accu dans le logement chargeur
de l’émetteur
Qu’est-ce qui se passe si ... ..................................................... 22
... cet indicateur s’allume ? ................................................. 22
... vous appuyez sur cette touche ? .................................... 23
... vous changez la position de ce réglage/
commutateur ?
... vous entendez des signaux acoustiques
ou des signaux d’avertissement ?
Nettoyage du Set 840 S .......................................................... 25
Nettoyer l’émetteur et le récepteur ................................... 25
En cas d’anomalies .................................................................. 26
Informations techniques supplémentaires ........................... 28
Accessoires et pièces de rechange ......................................... 30
Caractéristiques techniques ................................................... 32
Déclarations du fabricant ....................................................... 35
Index ......................................................................................... 37
....................................................................... 21
.................................................................... 23
.............................. 12
..................................... 24
1
Page 5
Consignes de sécurité
Consignes de sécurité
• Lisez soigneusement et intégralement la présente notice avant
d’utiliser les produits.
• Conservez cette notice à un endroit accessible à tout moment pour
tous les utilisateurs, pour une utilisation ultérieure. Si vous mettez
les produits à la disposition d’un tiers, joignez-y toujours la notice.
• N’utilisez pas les produits dans des situations demandant une
attention spéciale, par exemple lors de travaux à risque.
• Veillez à ce que les produits soient toujours sec et ne les exposez pas
à des températures extrêmes.
• Prenez soin des produits et posez-les à un endroit propre et exempt
de poussière.
• Le vernis ou l’encaustique peuvent attaquer les pieds de l’émetteur.
Comme ceux-ci pourraient dans ce cas tacher vos meubles, il est
conseillé de placer l’émetteur sur un tapis antidérapant.
• Ce récepteur permet de régler un volume plus élevé qu’un récepteur
conventionnel auquel un casque peut être raccordé. Ceci peut
entraîner une altération irréparable de l’ouïe, surtout chez des
personnes ayant une audition saine et des enfants.
• Confiez tous les travaux d’entretien à un personnel qualifié.
Les travaux d’entretien doivent être effectués lorsque les produits
ont été endommagés, par exemple en cas d’endommagement de la
pénétration de liquide ou d’objets dans les produits, d’une exposition des produits à la pluie, de fonctionnement incorrect ou de chute
des produits.
• AVERTISSEMENT : n’exposez pas les produits à la pluie ni à l’humidité en raison du risque d’incendie ou d’électrocution.
• Utilisez uniquement le bloc secteur fourni.
• Retirez la fiche secteur de la prise de courant
– pour complètement débrancher les produits du secteur,
– en cas d’orage ou de périodes d’inutilisation prolongées.
• Veillez à ce que le bloc secteur :
– soit facilement accessible,
– soit bien branché dans la prise de courant,
– ne soit ni couvert ni exposé directement au soleil durant des
périodes prolongées afin d’éviter l’accumulation de chaleur,
– soit uniquement utilisé dans la plage de température admissible
(voir « Caractéristiques techniques » en page 32),
– ne soit pas utilisé à proximité de sources de chaleur.
2
Page 6
Consignes de sécurité
Utilisation conforme aux directives
L’utilisation conforme aux directives implique :
• que vous ayez lu cette notice et en particulier le chapitre
« Consignes de sécurité » en page 2,
• que vous n’utilisiez les produits que dans les conditions décrites
dans la présente notice.
Est considérée comme une utilisation non conforme aux directives
toute application différant de celle décrite dans la présente notice ou le
non-respect des conditions d’utilisation décrites ici.
Consignes de sécurité sur les accus Lithium-Polymère
Le BA 300 est un accu Lithium-Polymère rechargeable. En cas de
mauvaise utilisation ou d’utilisation abusive, cet accu peut être endommagé. Notez que Sennheiser décline toute responsabilité en cas de
mauvaise utilisation ou d’utilisation abusive.
AVERTISSEMENT ! Dans des cas extrêmes, il y a un risque
• de surchauffe,
• d’incendie,
• d’explosion,
• de fumée et d’émanation de gaz.
Ne rechargez les accus
qu’avec des chargeurs
Sennheiser appropriés.
Retournez les appareils
défectueux ou les accus
usagés à votre revendeur.
Ne court-circuitez pas les
accus.
Ne désassemblez et ne
déformez pas les accus.
Stockez les appareils/
accus dans un endroit
frais et sec, à température ambiante.
Ne chauffez pas les accus à
plus de 70 °C/158 °F, par ex.
n’exposez pas les accus à la
lumière du soleil ou ne les
jetez pas au feu.
En cas de non utilisation
prolongée, rechargez les
accus régulièrement (charge
d’environ 1 heure tous les
6mois).
Ne rechargez les accus qu’à
une température ambiante
entre 10 °C/50°F et 40 °C/
104 °F.
Ne rechargez pas l’accu d’un
appareil manifestement
défectueux.
N’exposez pas les accus à
l’humidité.
3
Page 7
Contenu
Contenu
Le Set 840 S est disponible en version EU et en version US.
Le tableau ci-dessous indique les éléments fournis avec la
version respective.
L’emballage du Set 840 S contient : EU US
1 récepteur RR 840 S avec un accu
Lithium-Polymère rechargeable BA 300
1 émetteur TI 840 avec logements chargeur
intégrés
1 bloc secteur NT 13 avec
2 adaptateurs pays (EU, UK)
1 adaptateur pays (US)
1 câble de raccordement
avec deux jacks stéréo 3,5 mm
pour raccordement à la prise casque
1 adaptateur audio vers jack 6,3 mm
1 adaptateur audio vers prise RCA
(par ex. TB/Aux-Out)
1 adaptateur audio vers prise péritel
1 microphone MKE 800 TV-N
1 boucle d’induction EZT 3011
1 lanière
1 pince de fixation pour récepteur
1 notice d’emploi
1 notice d’installation
4
Page 8
Vue d’ensemble des produits
Vue d’ensemble des produits
Vous trouverez une vue d’ensemble du récepteur et de
l’émetteur à l’intérieur de la couverture.
Récepteur
I
1 Indicateur de canal
2 Réglage de volume
3 Interrupteur marche/arrêt
4 Réglage de balance
5 Prise pour casque, boucle d’induction ou câble de
raccordement vers prothèse auditive
6 Touche de recherche de canal
7 Compartiment pour accu
Emetteur
II
8 Logement chargeur pour récepteur
9 Logement chargeur pour accu de rechange
optionnel
0 Indicateur de contrôle de charge de l’accu de
rechange optionnel
A Indicateur de contrôle de charge de l’accu du
récepteur
B Témoin de fonctionnement
C Touche « intelligibilité de la parole »
D Indicateur de l’intelligibilité sélectionnée
E Prise AUDIO (marquée en bleu) pour le
raccordement de la source sonore ou
d’un micro externe
F Commutateur ST/MO (stéréo/mono)
G Commande d’accentuation des aigus
H Commutateur de sélection de canal
I Prise DC IN (marquée en jaune) pour le
raccordement du bloc secteur
5
Page 9
Mise en service du Set 840 S
Mise en service du Set 840 S
Placer l’émetteur
왘 Choisissez un emplacement adéquat à proximité de
votre source sonore (par ex. télé).
왘 Ne placez pas l’émetteur à proximité immédiate d’un
objet métallique comme une étagère en métal, un mur
en béton armé, etc. La portée de l’émetteur pourrait s’en
trouver réduite.
Il n’est pas nécessaire que l’émetteur et le récepteur se
trouvent dans la même pièce. Vous pouvez vous déplacer
librement dans votre maison et même dans votre jardin.
Si vous ne vous trouvez pas dans la portée de l’émetteur, le
récepteur émet des signaux d’avertissement et s’éteint
automatiquement au bout de 3 minutes.
Plusieurs récepteurs peuvent être utilisés avec un
même émetteur.
6
Page 10
Mise en service du Set 840 S
Raccorder l’émetteur à une source sonore
왘 Eteignez votre source sonore (par ex. télé) avant de
raccorder l’émetteur.
E
왘 Raccordez le câble de raccordement J à la prise bleu E
J
de l’émetteur.
왘 Vérifiez les possibilités de connexion offertes par votre
source sonore (par ex. télé) :
Possibilité de
connexion
A
B
Nom de la possibilité de
connexion
Prise casque
Prise RCA
LR
C
Prise péritel
(adaptateur péritel fourni avec la
version EU)
Votre source sonore n’a-t-elle pas de prise casque, RCA ou
péritel ?
D
Micro externe MKE 800 TV-N
(fourni avec la version US)
왘 Raccordez l’émetteur comme décrit dans le chapitre
correspondant , , ou .
Si possible, utilisez la prise péritel .
A B C D
C
L’adaptateur péritel et le microphone sont également disponibles en accessoires (voir page 30).
7
Page 11
Mise en service du Set 840 S
Raccorder l’émetteur via une prise casque
A
왘 Branchez le câble de raccorde-
ment J sur la prise casque de
votre source sonore.
Le jack du câble de raccordement
K
J
est-il trop petit pour la prise
casque ?
왘 Branchez l’adaptateur vers
prise jack 6,3 mm K sur le
câble de raccordement J
왘 Réglez le volume de la prise casque de votre source
.
sonore sur un niveau moyen.
Ceci améliore la qualité de la transmission sans fil. Pour
plus d’informations, veuillez vous référer à la notice de
votre source sonore (par ex. télé).
La prise casque se trouve souvent à l’avant ou sur les
côtés d’une télé.
Raccorder l’émetteur via une prise RCA
B
왘 Branchez l’adaptateur vers
prise RCA L sur le câble de
raccordement J.
왘 Branchez le jack RCA rouge de
l’adaptateur L sur la prise
RCA rouge R de votre source
sonore.
왘 Branchez le jack RCA blanc
de l’adaptateur
L sur la prise
RCA blanche ou noire L de
votre source sonore.
Les prises RCA se trouvent souvent à l’arrière d’une
télé.
Si votre télé dispose de plusieurs prises RCA, utilisez
la prise RCA sortie.
L
J
8
Page 12
Mise en service du Set 840 S
Raccorder l’émetteur via une prise péritel
C
왘
Branchez l’adaptateur péritel
sur le câble de raccordementJ.
왘
Branchez l’adaptateur péritel
M
M
J
M
sur la prise péritel de votre télé.
Si votre télé dispose de plusieurs prises péritel,
utilisez la prise péritel sortie.
Utiliser le microphone externe MKE 800 TV-N
D
Votre source sonore n’a-t-elle pas de prise casque, RCA ou
péritel ? Vous pouvez alors utiliser le micro externe
optionnel MKE 800 TV-N.
Votre source sonore coupe-t-elle les haut-parleurs externes
si vous utilisez l’une des connexions mentionnées ci-dessus ?
왘 Via le menu de réglage de votre télé, vérifiez si la
coupure des haut-parleurs peut être désactivée.
왘 Si la coupure persiste, utilisez le micro externe optionnel
MKE 800 TV-N au lieu du câble de raccordement.
E
9
Page 13
Mise en service du Set 840 S
Pour raccorder le micro MKE 800 TV-N :
왘 Si possible, collez la bande Velcro fourni directement
devant le haut-parleur de votre télé.
왘 Pressez le micro contre la bande Velcro.
왘 Raccordez le connecteur jack du micro à la prise bleu E
de l’émetteur.
Vous pouvez changer le son en changeant la position
du micro devant le haut-parleur.
10
Page 14
Mise en service du Set 840 S
Raccorder l’émetteur au secteur
Les adaptateurs pays EU et UK sont fournis avec la version
EU du Set 840 S ; l’adaptateur pays US est fourni avec la
version US du Set 840 S.
왘 Glissez l’adaptateur pays
fourni O sur le bloc secteur N.
왘 Branchez le connecteur jaune
du bloc secteur sur la prise
jaune I de l’émetteur.
왘 Branchez le bloc secteur N
sur une prise de courant.
Le témoin de fonctionnement
B de l’émetteur
s’allume en vert.
Lorsque vous raccordez l’émetteur au secteur pour la
première fois, chargez l’accu pendant 3 heures
comme décrit dans le chapitre « Stocker et charger le
3h
récepteur » en page 20.
En cas d’absence du signal audio pendant plus de
3 minutes, l’émetteur s’éteint automatiquement. Le
témoin de fonctionnement
EU
UK
B s’éteint.
N
US
I
O
N
Pour débrancher l’émetteur du secteur, retirez la
fiche secteur de la prise de courant.
Lors d’une non utilisation prolongée de l’émetteur
(par exemple quand vous êtes en vacances), débranchez le bloc secteur de la prise de courant. Dans ce
cas, l’accu du récepteur n’est plus chargé.
11
Page 15
Mise en service du Set 840 S
Raccorder la boucle d’induction ou un casque pour prothèses auditives au récepteur
La prise 5 de récepteur permet de raccorder
• la boucle d’induction R fournie,
• un casque ou
• un câble de raccordement vers votre prothèse auditive
ou plaquette d’induction.
Raccorder la boucle d’induction
왘 Enlevez délicatement la pince de fixation P du récepteur.
왘 Fixez la pince de la boucle d’induction au récepteur
comme illustré ci-dessous.
왘 Branchez la boucle d’induction R sur la prise 5 du
récepteur.
3
0
T
1
Z
E
왘 Mettez votre prothèse auditive sur la position « T ».
5
1
R
Si votre prothèse auditive n’a pas de position « T », veuillez
contacter votre audioprothésiste.
Pour d’autres possibilités de connexion sur votre
prothèse auditive ainsi que la connexion sur des
implants cochléaires, veuillez contacter votre audioprothésiste.
12
Page 16
Mise en service du Set 840 S

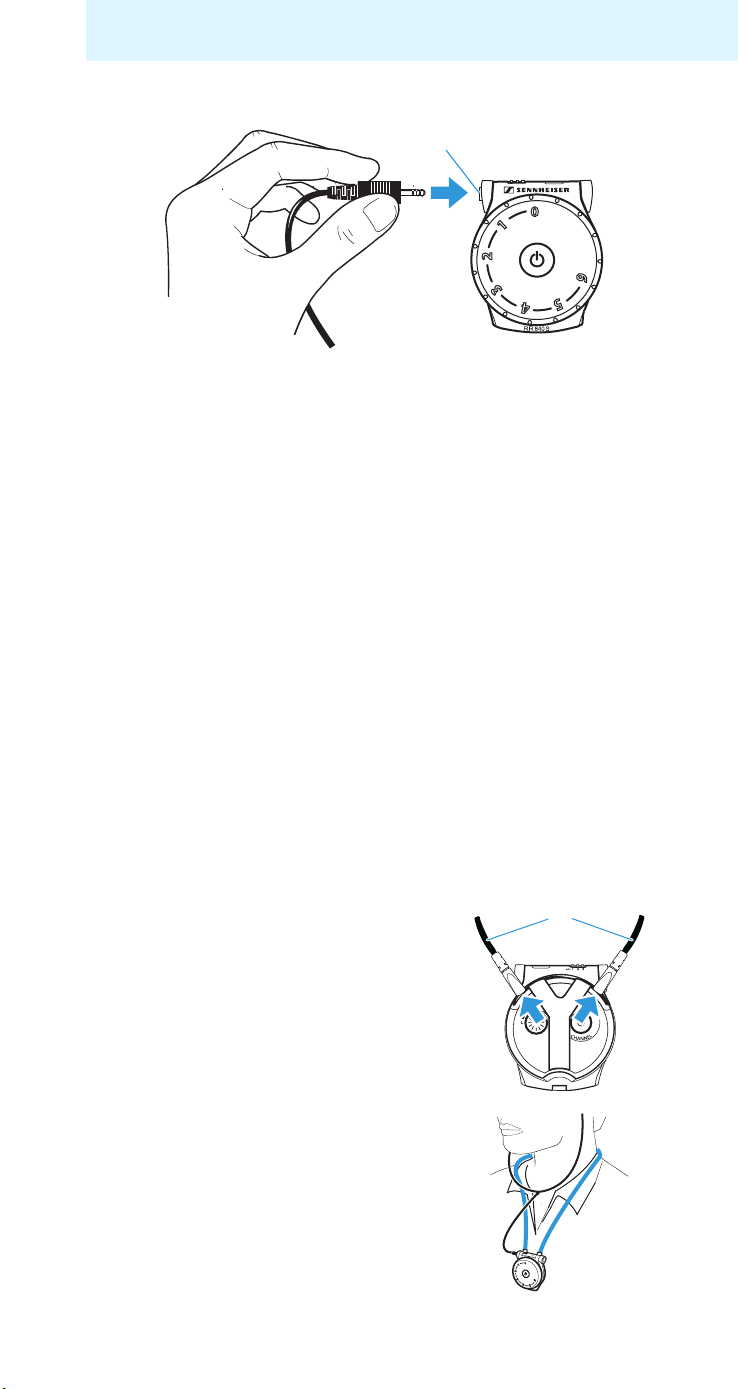

Raccorder un casque
5
왘 Branchez le jack 3,5 mm du casque sur la prise 5 du
récepteur.
Porter le récepteur
Afin de porter le récepteur, vous pouvez utiliser la
lanière Q, la pince de fixation P ou la boucle
d’induction R fournies. La boucle d’induction est le choix
idéal pour les porteurs de prothèses auditives, la lanière et
la pince de fixation sont utiles si vous utilisez un casque
.
Porter le récepteur autour du cou
Si vous voulez mettre le récepteur autour de votre cou,
utilisez
• la lanière Q fournie ou
• la boucle d’induction raccordée
Pour fixer la lanière
왘 Branchez les connecteurs de la
Q au récepteur:
R (où applicable).
Q
lanière Q sur l’anneau métallique à l’arrière du récepteur.
왘 Mettez le récepteur autour
de votre cou, avec le logo
Sennheiser tourné vers l’avant.
13
Page 17
Mise en service du Set 840 S

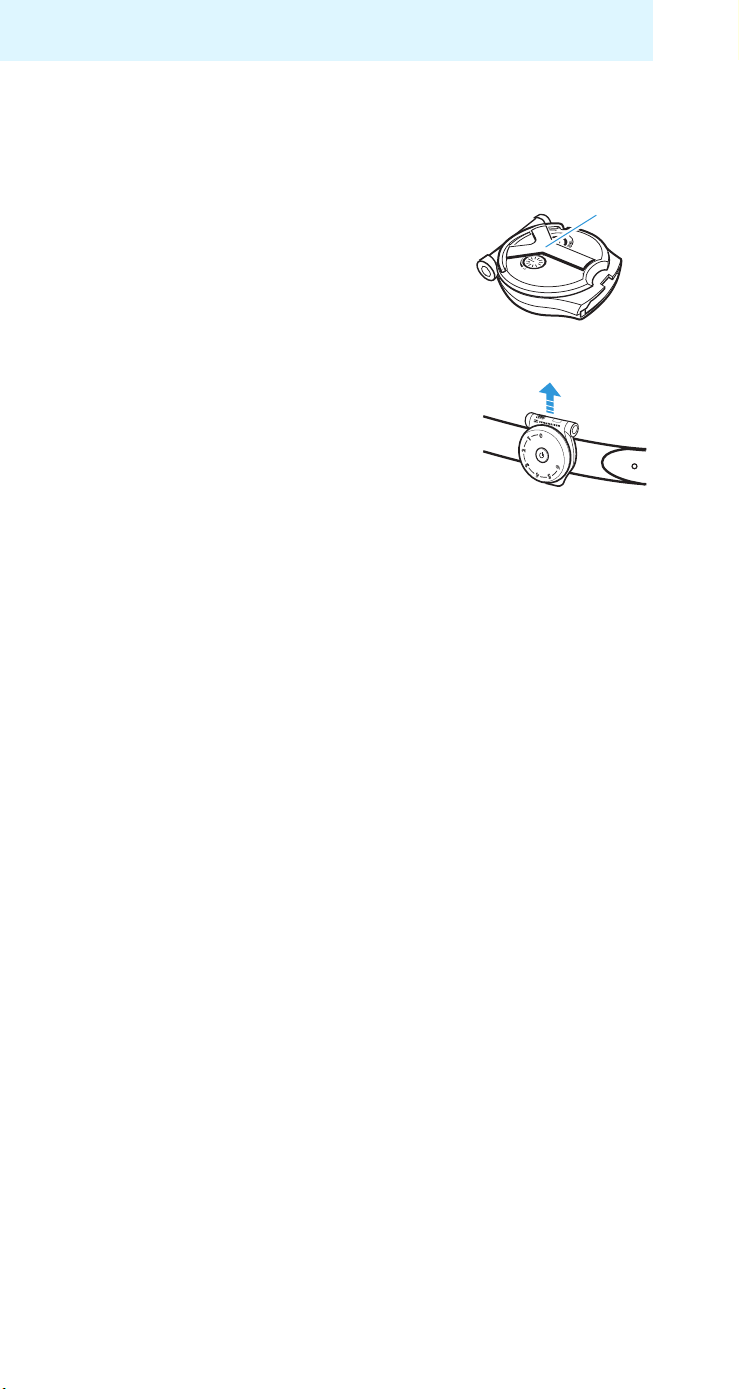

Fixer le récepteur aux vêtements ou à une ceinture
Si vous voulez fixer le récepteur aux vêtements ou à une
ceinture, utilisez la pince de fixation P.
Pour fixer le récepteur :
왘 Fixez la pince de fixation P aux
vêtements ou à une ceinture.
Pour enlever le récepteur des vêtements :
왘 Retirez la pince de fixation P
avec le récepteur des vêtements
ou de la ceinture.
P
14
Page 18
Utilisation du Set 840 S
Utilisation du Set 840 S
Pour allumer le Set 840 S, procédez comme suit :
Séquence des étapes Page
1. Allumez votre source sonore (par ex. télé). 15
2. Réglez un volume faible sur le récepteur. 16
3. Allumez le récepteur. 16
4. Réglez le volume souhaité sur le récepteur. 16
5. Si nécessaire, sélectionnez un canal différent
sur l’émetteur.
Allumer/éteindre l’émetteur
Pour allumer l’émetteur :
왘 Allumez votre source sonore.
L’émetteur s’allume automatiquement et le témoin de
fonctionnement B s’allume en vert.
Si l’émetteur ne s’allume pas :
왘 Lisez le chapitre correspondant en page 26.
Pour éteindre l’émetteur :
왘 Eteignez votre source sonore.
L’émetteur s’éteint automatiquement au bout de
3 minutes et le témoin de fonctionnement
s’éteint.
17
B
15
Page 19
Utilisation du Set 840 S

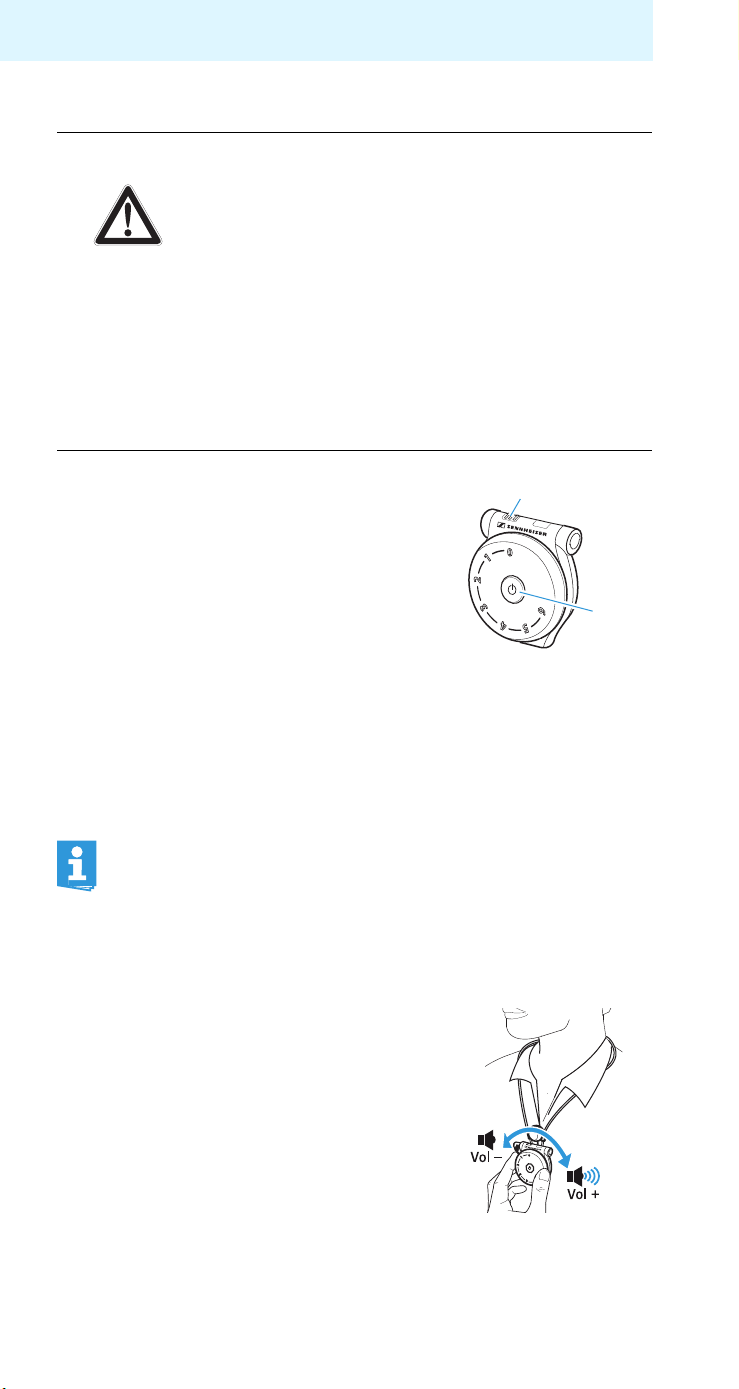

Allumer/éteindre le récepteur
ATTENTION !Risque de troubles auditifs !
Ce récepteur permet de régler un volume plus
élevé qu’un appareil conventionnel. Ceci peut
entraîner une altération irréparable de l’ouïe,
surtout chez des personnes ayant une audition saine et des enfants.
왘 Avant d’utiliser le récepteur, réglez un
volume faible sur le récepteur.
왘 Ne vous exposez pas constamment à des
volumes élevés.
Pour allumer le récepteur :
왘 Appuyez sur l’interrupteur
1
marche/arrêt 3 et maintenez-le
enfoncé jusqu’á ce que l’indicateur de canal 1 s’allume.
3
L’indicateur de canal 1 s’éteint
au bout de 30 secondes.
Pour éteindre le récepteur :
왘 Appuyez sur l’interrupteur marche/arrêt 3 et main-
tenez-le enfoncé jusqu’á ce que l’indicateur de canal 1
s’éteigne.
Si vous ne vous trouvez pas dans la portée de l’émetteur, le récepteur s’éteint automatiquement au bout
de 3 minutes.
Régler le volume
왘 Utilisez le réglage de volume
pour régler un niveau de volume
suffisant et agréable.
2
16
Page 20
Utilisation du Set 840 S

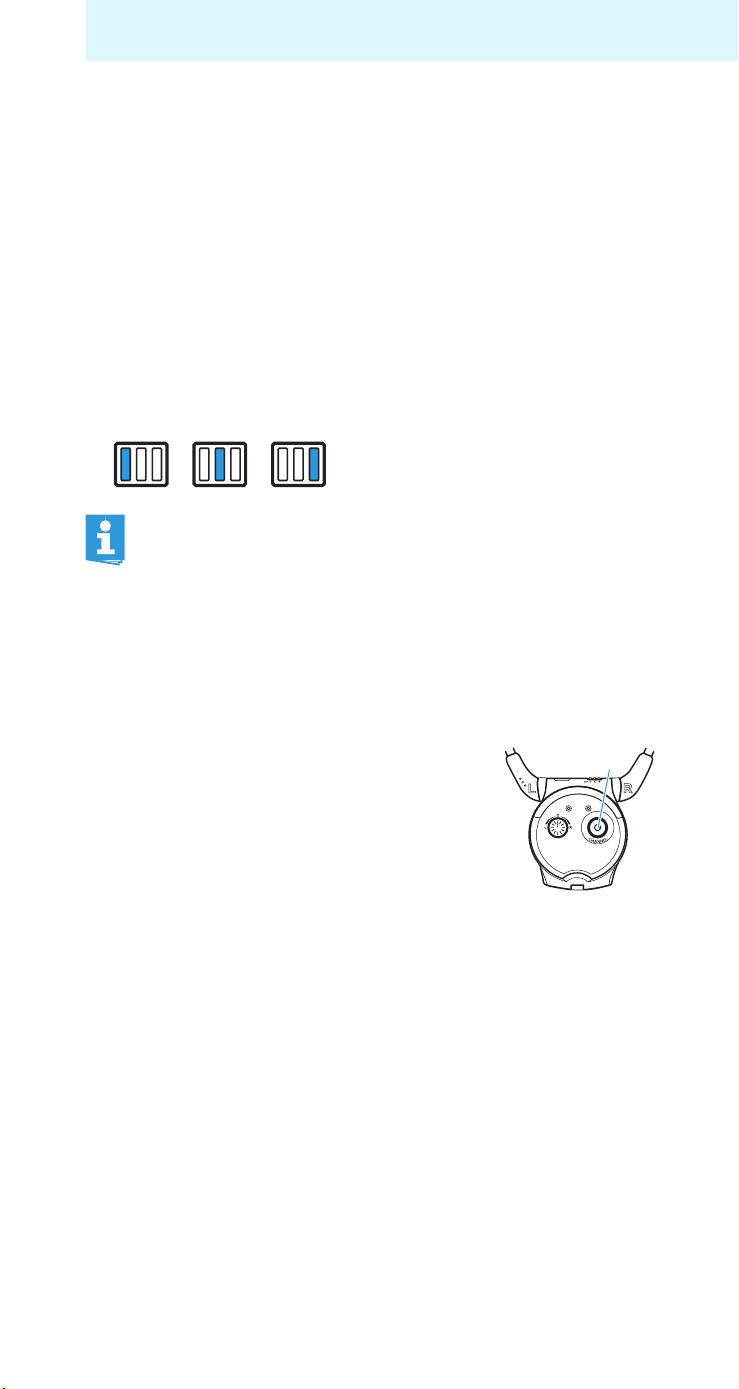

Rechercher une source sonore
왘 Allumez le récepteur.
Le récepteur se met automatiquement à la recherche de
l’un de 3 canaux de l’émetteur. La recherche de canal
commence automatiquement au dernier canal sélectionné. Si un canal est trouvé, la recherche de canal s’arrête.
Vous entendez le signal de la source sonore trouvée.

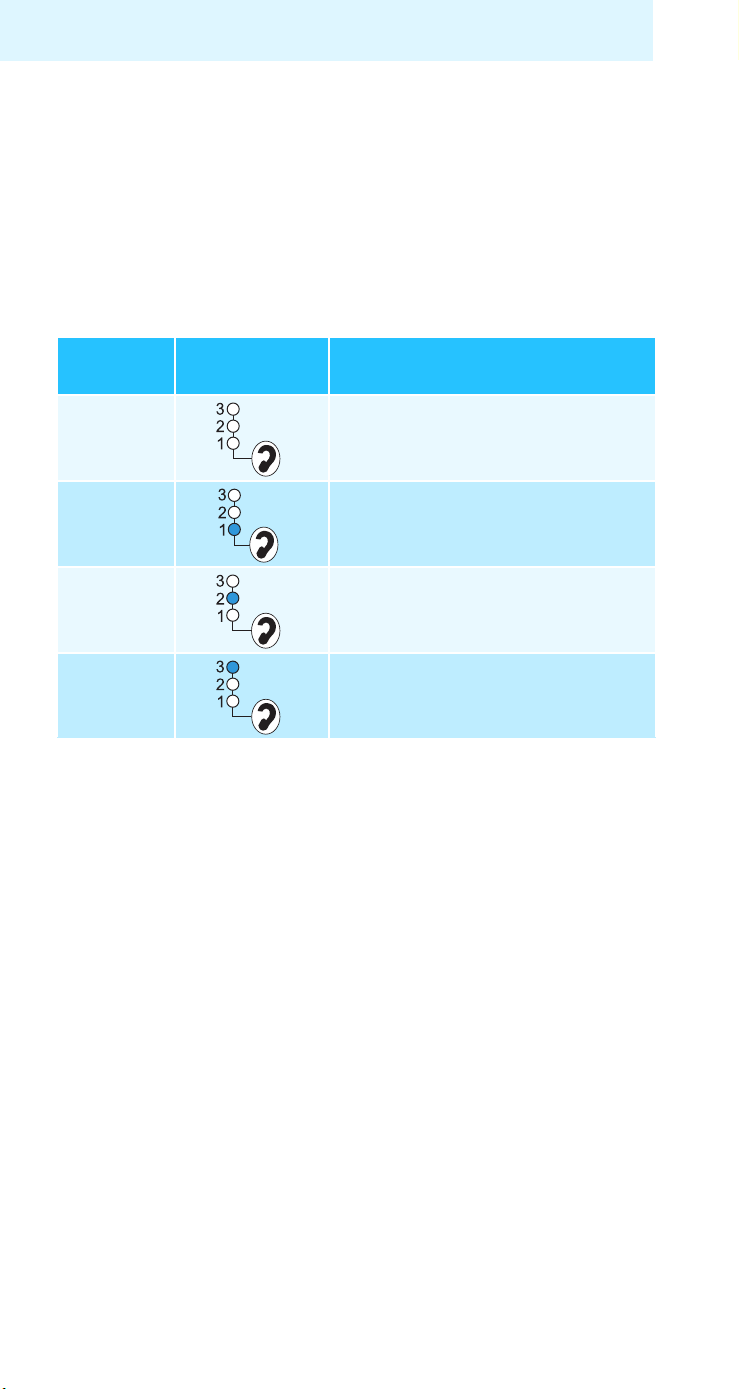

Selon le canal trouvé, le récepteur émet 1, 2 ou 3 bips
(voir page 24) et l’indicateur de canal
s’allume comme suit :
L’indicateur de canal 1 s’éteint au bout de
30 secondes pour que la lumière ne vous dérange pas
dans une salle obscure.
1 sur le récepteur
Quoi faire si vous n’entendez pas la bonne source sonore ?
Le récepteur a probablement trouvé une autre source
sonore (par ex. appartenant à un système voisin).
Pour continuer la recherche de canal :
왘 Appuyez plusieurs fois sur la
6
touche de recherche de canal 6
du récepteur jusqu’à ce que vous
ayez trouvé votre source sonore.
Si vous ne pouvez toujours pas trouver votre source
sonore :
왘 Changez de canal sur l’émetteur comme décrit dans le
chapitre suivant.
왘 Lisez le chapitre « En cas d’anomalies » en page 26.
Changer de canal sur l’émetteur
Si plusieurs émetteurs fonctionnent simultanément et sont
très proches, la réception peut être perturbée (par ex. bruit
de bourdonnement).
17
Page 21
Utilisation du Set 840 S
H
왘 Pour régler un canal exempt
de perturbation, changez, si
nécessaire plusieurs fois, la
position du commutateur de
sélection de canal H de
l’émetteur. Vous pouvez
choisir entre 3 canaux.
왘 Appuyez sur la touche de recherche de canal 6 du
récepteur pour recommencer la recherche de canal.
Si la réception est toujours perturbée :
왘 Lisez le chapitre « En cas d’anomalies » en page 26.

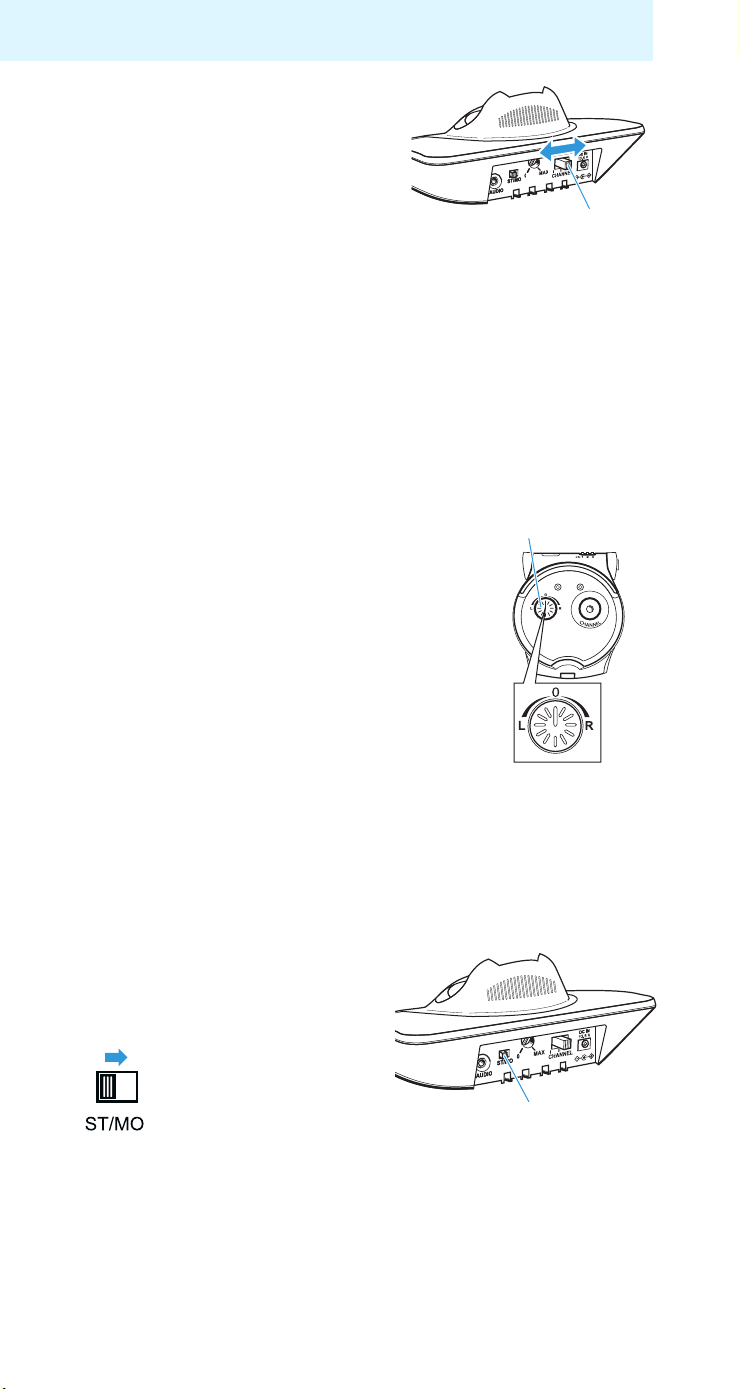

Régler la balance
Le réglage de balance sert à régler
4
l’équilibre sonore entre les oreilles
gauche et droite. Réglez l’équilibrage du
volume gauche/droit de manière à ce
que vous puissiez entendre bien avec les
deux oreilles.
왘 Faites tourner le réglage de
balance 4 vers la gauche L ou vers la
droite R pour augmenter le volume
pour l’oreille correspondante.
Commuter entre mono et stéréo
Si, malgré un réglage correct de la balance, vous n’entendez
le son que dans une seule oreille :
왘 Placez le commutateur ST/
MO F de l’émetteur sur
MO (mono).
18
F
Page 22
Utilisation du Set 840 S
Signification des termes « mono » et « stéréo »
Stéréo (ST) Mono (MO)
LR
L + R
Exemple : L : Parole venant de la gauche
R : Musique venant de la droite
Vous entendez la parole sur
la gauche et la musique sur
la droite.
Vous entendez la parole
et la musique venant de
devant.
Améliorer individuellement l’intelligibilité de la parole
La touche « intelligibilité de la
parole » C permet de régler
l’intelligibilité de la parole en
fonction de vos besoins individuels.
Trouvez le réglage qui vous
convient le mieux.
D
C
왘 Appuyez plusieurs fois sur la touche « intelligibilité de la
parole »
C jusqu’à ce que vous entendiez bien le
son.
Appuyez sur la
touche
1 x 2 x 3 x 4 x
Indicateur D
allumé en
jaune
Réglage 1 2 3 Réglage par défaut

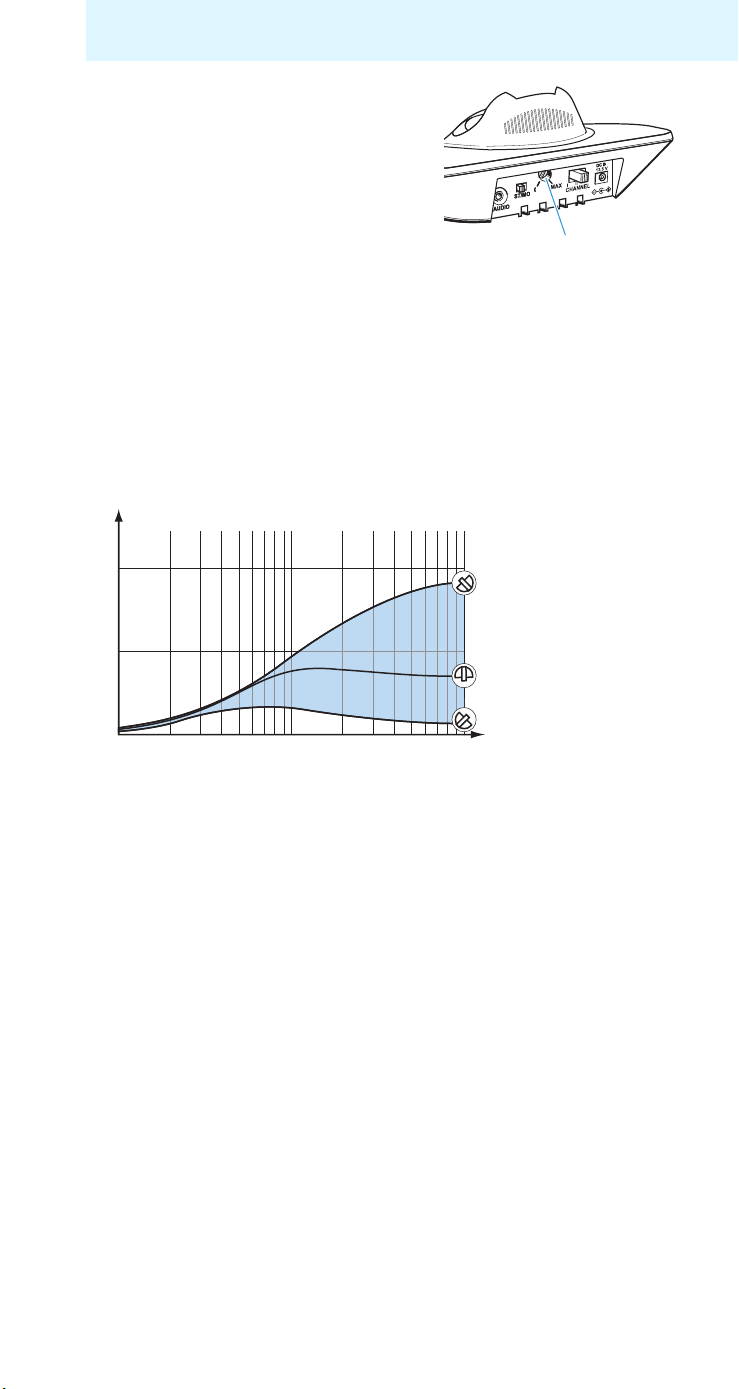

Si nécessaire, vous pouvez régler l’intelligibilité de la parole
pour l’adapter à vos capacités auditives (voir page 28).
19
Page 23
Utilisation du Set 840 S

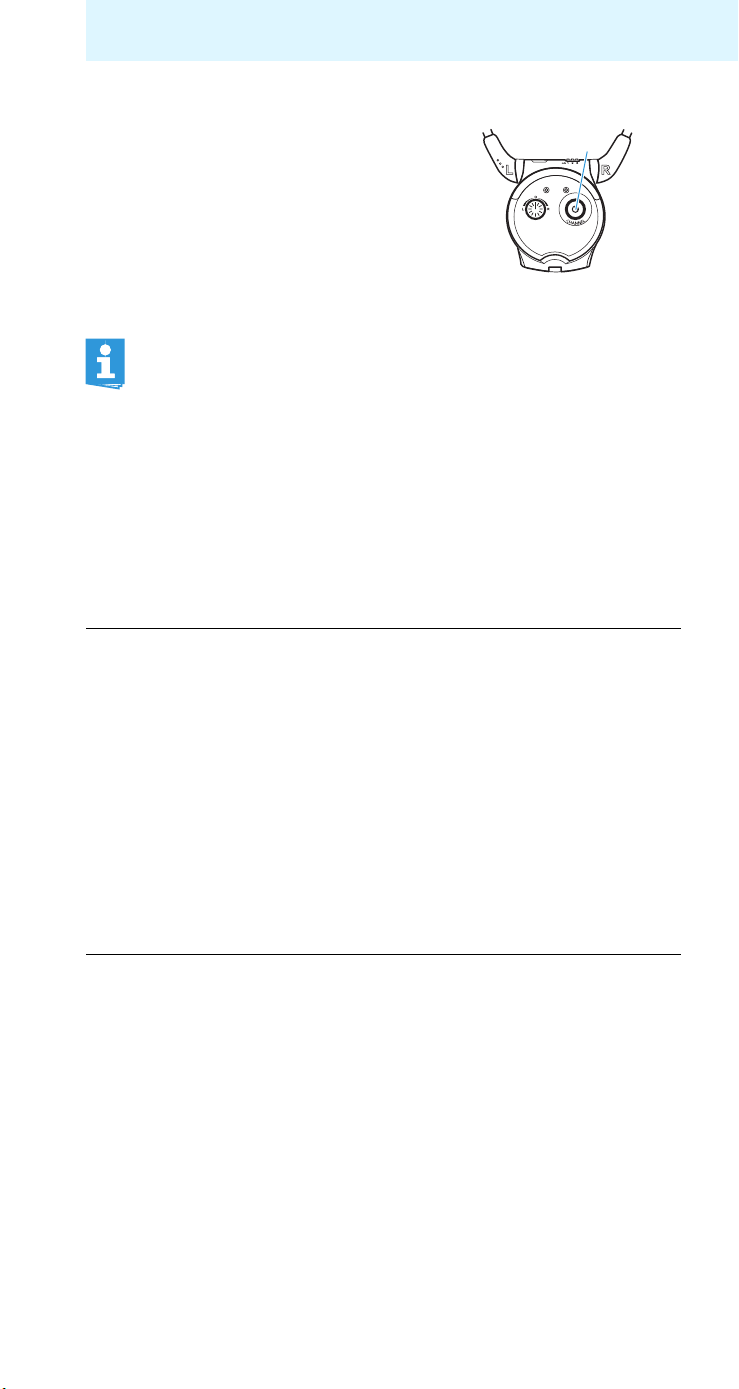

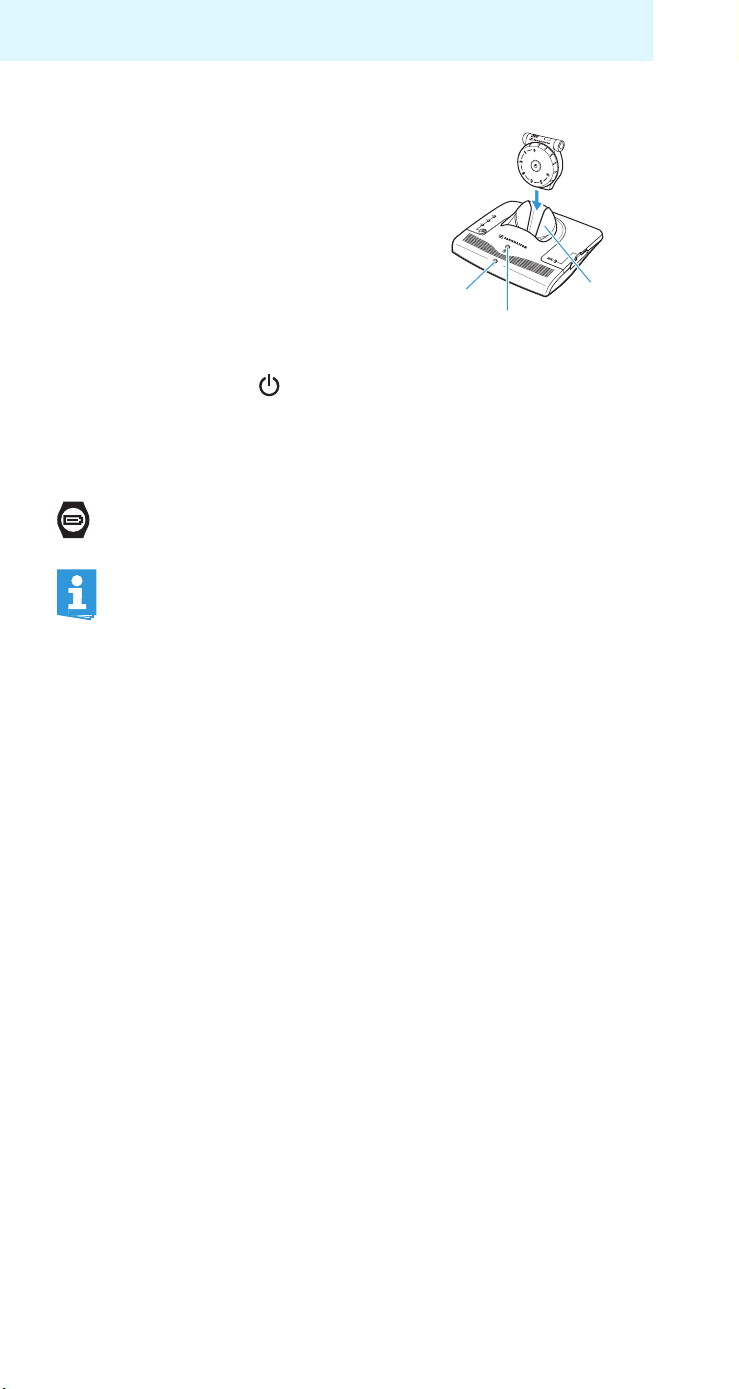

Stocker et charger le récepteur
왘 Après chaque utilisation,
placez le récepteur dans le
logement chargeur 8 de
l’émetteur, sans exercer trop
de pression.
Le récepteur s’éteint automatiquement.
B
A
Le logo Sennheiser peut pointer vers le témoin de
fonctionnement
B ou bien dans le sens contraire.
Si le récepteur est correctement placé dans le logement
chargeur, l’indicateur A s’allume :
rouge : L’accu est en cours de charge.
vert : L’accu est complètement chargé.
Un accu complètement chargé offre une autonomie
jusqu’à 9 heures.
8
L’émetteur reste allumé pendant la charge. Si vous
disposez d’un deuxième récepteur, vous pouvez
l’utilisez avec l’émetteur pendant que le récepteur
déchargé est en recharge.
Placez toujours le récepteur dans le logement
chargeur 8 de l’émetteur pour qu’il soit rechargé
avant chaque utilisation. Le système de recharge est
conçu pour ne jamais surcharger l’accu.
20
Page 24
Utilisation du Set 840 S
Charger l’accu dans le logement chargeur de l’émetteur
Le logement chargeur 9 intégré à côté de l’émetteur
permet de charger l’accu du récepteur ou un accu de
rechange BA 300 (à commander séparément).
L’accu de rechange est conseillé, car son utilisation permet
de prolonger le temps d’écoute de votre récepteur.
Chargez l’accu de rechange pendant au moins
3 heures avant sa première utilisation.
Enlever et charger l’accu du récepteur
Pour enlever l’accu du récepteur :
왘 Retirez l’accu du comparti-
ment 7 du récepteur.
7
왘 Insérez l’accu du récepteur
dans le logement chargeur 9
9
intégré à côté de l’émetteur
comme illustré ci-contre.
0
Si l’accu est correctement inséré, l’indicateur 0 s’allume :
rouge : L’accu est en cours de charge.
Le temps de charge est d’env. 3 heures.
vert : L’accu est complètement chargé.
왘 Insérez l’accu dans le compar-
timent du récepteur comme
illustré ci-contre.
왘 Enfoncez l’accu dans son
compartiment 7 aussi loin
que possible.
7
21
Page 25
Qu’est-ce qui se passe si ...
Qu’est-ce qui se passe si ...
... cet indicateur s’allume ?
Indicateur Statut Signification
Indicateur
de canal 1
sur le récepteur
Témoin de fonctionnement B
sur l’émetteur
Indicateur de
contrôle de
charge
A
allumé en
jaune
clignote L’émetteur et le récep-
éteint Le récepteur est allumé
allumé en
vert
éteint L’émetteur est éteint.
allumé en
rouge
Le récepteur vient
d’être allumé ou une
touche vient d’être
appuyée
teur sont trop éloignés
l’un de l’autre.
Le récepteur s’éteint au
bout de 3 minutes.
depuis plus de 30 secs.
et aucune touche n’a été
appuyée.
Le récepteur est éteint.
L’émetteur est allumé.
L’accu est en cours de
charge.
.
Indicateur de
contrôle de
charge
Indicateur de
l’intelligibilité
sélectionnée D
sur l’émetteur
22
0
allumé en
vert
allumé en
jaune
éteint L’amélioration de
L’accu est complètement chargé.
L’amélioration de
l’intelligibilité de la
parole est allumée.
l’intelligibilité de la
parole est éteinte.
Page 26
Qu’est-ce qui se passe si ...
... vous appuyez sur cette touche ?
Touche Fonction Page
Touche de
recherche de
canal 6 sur le
récepteur
Touche
« intelligibilité de
la parole » C
sur l’émetteur
Lancer la recherche d’une
source sonore ou d’un canal
Sélectionner l’un de quatre
réglages pour améliorer
l’intelligibilité de la parole
... vous changez la position de ce réglage/ commutateur ?
Réglage/
commutateur Fonction
Réglage de
volume 2 sur
le récepteur
Réglage de
balance 4 sur
le récepteur
Réduire/augmenter le
volume du récepteur
Augmenter le volume pour
l’oreille gauche ou droite
17
19
Page
16
18
Commutateur
de sélection de
canal H sur
l’émetteur
Commutateur
ST/MO
l’émetteur
Commande
d’accentuation
des aigus G sur
l’émetteur
F sur
Sélectionner un canal
différent sur l’émetteur
Mettre l’émetteur en mode
mono ou mode stéréo
Le réglage des aigus ne
doit être effectué que par
un technicien/expert en
assistance auditive
17
18
28
23
Page 27
Qu’est-ce qui se passe si ...
... vous entendez des signaux acoustiques ou des signaux d’avertissement ?
Signal acoustique Signification
3 bips ascendants Le récepteur vient
d’être allumé
3 bips descendants Le récepteur vient
d’être éteint
1 bip de confirmation La touche de
recherche de canal
a été brièvement
appuyée.
La touche de
recherche de canal a
été appuyée pendant
5secondes.
1
–3
bips courts Le récepteur est réglé
sur canal 1, 2 ou 3
.
.
.
Signal d’avertissement Signification
6 bips
courts
Le récepteur ne reçoit
aucun signal de
l’émetteur :
• L’émetteur et le
récepteur sont trop
éloignés l’un de
l’autre. Le récepteur s’éteint au
bout de 3 minutes.
• L’émetteur est
éteint.
2 bips longs L’accu est presque
déchargé
.
24
Page 28
Nettoyage du Set 840 S
Pour allumer et éteindre les signaux acoustiques :
왘 Appuyez sur la touche de
6
recherche de canal 6 sur le
récepteur pendant environ
5 secondes.
Vous entendez un signal
acoustique court.
Les signaux d’avertissement ne peuvent pas être
éteints.
Nettoyage du Set 840 S
Nettoyer l’émetteur et le récepteur
ATTENTION ! Risque d’électrocution et d’endommage-
ment des composants électroniques des
appareils !
Une infiltration de liquide dans le boîtier des
appareils peut causer des courts-circuits et
endommager les composants électroniques.
왘 Eloignez tout type de liquide des appa-
reils.
왘 N’utilisez jamais de solvant ou de déter-
gent.
왘 Avant le nettoyage, débranchez l’émetteur de la prise de
courant.
왘 Nettoyez exclusivement les appareils à l’aide d’un
chiffon légèrement humide.
25
Page 29
En cas d’anomalies
En cas d’anomalies
L’émetteur ne s’allume pas
Cause possible Solution
Le bloc secteur est-il
correctement branché ?
La source sonore
est-elle allumée ?
Le volume de la
source sonore est-il
suffisant ?
Le son est inaudible
Cause possible Solution
L’émetteur est-il
placé à proximité
immédiate d’un
objet métallique ?
Tous les connecteurs
jack sont-ils correctement branchés ?
Vérifiez le branchement du bloc
secteur à l’émetteur et au secteur
(voir page 11).
Allumez votre source sonore.
Réglez le volume sur votre source
sonore sur un niveau moyen.
Choisissez un emplacement différent pour l’émetteur. Assurez-vous
que l’émetteur n’est pas placé à
proximité immédiate d’un objet
métallique.
Vérifiez le branchement entre
l’émetteur et la source sonore
(voir page 7).
Le témoin de
fonctionnement
est-il allumé ?
Le volume de la
source sonore est-il
suffisant ?
Le volume du récepteur est-il suffisant ?
L’accu est-il inséré
correctement dans
le récepteur et
chargé ?
26
B
Vérifiez si l’émetteur est allumé
(voir page 15).
Réglez le volume sur votre source
sonore sur un niveau moyen.
Augmentez le volume en tournant
le réglage de volume 2
(voir page 16).
Enlevez l’accu et réinsérez-le dans
le récepteur. Si cela n’aide pas :
rechargez l’accu (voir page 20).
Page 30
En cas d’anomalies
Vous entendez le son uniquement dans une oreille
Cause possible Solution
La balance est-elle
correctement
réglée ?
L’émetteur est-il mis
en mode mono ?
Tournez le réglage de balance 4
vers la gauche ou vers la droite
(voir page 18).
Placez le commutateur ST/MO F
sur l’émetteur sur mono (MO)
(voir page 18).
Le son est peu intelligible
Cause possible Solution
L’amélioration de
l’intelligibilité de la
parole est-elle hors
d’ajustement ?
Appuyez plusieurs fois sur la
touche « intelligibilité de la
parole » C sur l’émetteur
jusqu’à ce que vous entendiez
bien le son (voir page 19).
Y-a-t’il un autre
émetteur à proxi-
Sélectionnez un canal différent sur
l’émetteur (voir page 17).
mité ?
Le récepteur est-il
Approchez-vous de l’émetteur.
toujours dans la
portée de
l’émetteur ?
Les haut-parleurs de votre télé sont coupés
Cause possible Solution
Certaines télés
disposent d’une
fonction qui coupe le
son dès que vous
raccordez un émetteur
Via le menu de réglage de votre
télé, vérifiez si et comment la
coupure du son peut être désactivée.
Vous pouvez soit utilisez une autre
prise audio sur votre télé, soit le
micro externe MKE 800 TV-N.
Appelez votre partenaire Sennheiser si vous rencontrez des
problèmes non répertoriés dans le tableau ou qui ne
peuvent pas être résolus avec les solutions proposées.
27
Page 31
Informations techniques supplémentaires
Informations techniques
supplémentaires
Réglage fin de l’intelligibilité de la parole
L’intelligibilité de la parole peut être améliorée individuellement sur
l’émetteur (voir page 19).
Les réglages suivants existent :
Indicateur D
Réglage
Réglage par
défaut
1 Compression
2 Accentuation des aigus
allumé en jaune
Fonction
Pas de réglage fin
3 Compression et accentuation des
aigus
Compression (réglages 1 et 3)
La détérioration de la capacité à entendre les sons doux comme les sons
forts est un symptôme typique du vieillissement. La compression
compense ces différences de volume en accentuant le volume des sons
doux et en réduisant celui des sons forts si nécessaire.
La compression semble mettre la parole en avant, la rendant plus facile
à comprendre.
La compression se règle automatiquement elle-même ; une fois qu’elle
a été activée, aucun autre réglage n’est nécessaire.
Accentuation des aigus (réglages 2 et 3)
Un autre phénomène typique du vieillissement est la détérioration de
l’audition des hautes fréquences. Pourtant, les hautes fréquences sont
importantes pour l’intelligibilité de la parole.
L’accentuation des aigus rend la parole plus claire et plus facile à
comprendre.
Avec l’accentuation des aigus (réglages 2 et 3), un réglage fin supplémentaire est possible à l’aide de la commande d’accentuation des
aigus
G à l’arrière de l’émetteur.
28
Page 32
Informations techniques supplémentaires
G
왘 Utilisez un tournevis pour tourner
la commande d’accentuation des
aigus
G sur la gauche ou sur la
droite jusqu’à ce que le son soit très
bien entendu.
La position «0» correspond à une
accentuation minimale, la position
« MAX » à une accentuation maximale,
et la commande est préréglée en usine
en position moyenne.
Fonction de la commande d’accentuation des aigus
Grâce à la commande d’accentuation des aigus
G de l’émetteur, régla-
ble sans paliers, le signal audio est accentué comme représenté dans le
schéma. La commande d’accentuation des aigus
G vous permet de
sélectionner une des courbes représentées dans le schéma ci-dessous.
dB
20
10
0,1 1 10
« MAX »
Préréglage en usine
« 0 »
kHz
29
Page 33
Accessoires et pièces de rechange
Accessoires et pièces de rechange
ATTENTION ! Risque d’endommagement de l’appareil !
Les composants d’autres fabricants (par ex.
le bloc secteur ou l’accu) peuvent endommager l’appareil et annuler la garantie.
왘 Utilisez uniquement des accessoires et des
pièces de rechange Sennheiser.
Pour le Set 840 S, les récepteurs et récepteurs stéthoscopiques suivants sont disponibles auprès de votre revendeur
Sennheiser :
N° Réf. Accessoire/pièce de rechange
Version EU
502026 Récepteur RR 840 S
502025 Récepteur stéthoscopique RR 840
Version US
502014 Récepteur RR 840 S
502027 Récepteur stéthoscopique RR 840
30
Page 34
Accessoires et pièces de rechange
Pour le Set 840 S, les accessoires suivants sont disponibles
auprès de votre revendeur Sennheiser :
N° Réf. Accessoire/pièce de rechange
500898 Accu de rechange BA 300
502566 Boucle d’induction EZT 3011
504061 Boucle d’induction EZT 3012
003448 Plaquette d’induction EZI 120
528185 Lanière
528184 Pince de fixation pour récepteur
517627 Câble de rallonge (jack stéréo 3,5 mm), 3 m
500974 Microphone externe (mono) MKE 800 TV-N
502710 Chargeur L 300 10-10
Câbles de raccordement HZL
001676 HZL 30-6
(jack 3,5 mm sur mini-fiche, 40 cm)
004658 HZL 30-600
(jack 3,5 mm sur mini-fiche, 60 cm)
001678 HZL 32-6
(jack 3,5 mm sur 2 mini-fiches, 40 cm)
004657 HZL 32-600
(jack 3,5 mm sur 2 mini-fiches, 60 cm)
002408 HZL 34-6E
(jack 3,5 mm sur fiche Euro, 40 cm)
004652 HZL 34-600E
(jack 3,5 mm sur fiche Euro, 60 cm)
002409 HZL 36-6E
(jack 3,5 mm sur 2 fiches Euro, 40 cm)
004653 HZL 36-600E
(jack 3,5 mm sur 2 fiches Euro, 60 cm)
31
Page 35
Caractéristiques techniques
Caractéristiques techniques
Système
Modulation FM, stéréo
Fréquences porteuses
Version EU
Version US
Réponse en fréquence 50 Hz–16.000 Hz
DHT < 1 %
Temps de recharge de l’accu env. 3 heures
Rapport signal/bruit
(1 mV, excursion crête) typ. 70 dB (A)
Température de
fonctionnement 10 °C à 40 °C
Emetteur
Puissance HF rayonnée
Version EU
Version US
Portée
Version EU
Version US
Connexion audio/
connexion micro prise jack stéréo 3,5 mm
Alimentation 13,5 V
Puissance consommée max.
(émetteur en conjonction
avec le bloc secteur NT 13)
Courant consommé max. 140 mA
Consommation en mode veille env. 0,9 W
Poids env. 260 g
Dimensions env. 112 x 146 x 58 mm
863,3/864,0/864,7 MHz
925,95/926,8/927,5 MHz
max. 10 mW (EIRP)
max. 50 mV/m
(à une distance de 3 m)
jusqu’à 100 m
jusqu’à 100 ft
2,4 W (avec charge de
l’accu et du récepteur,
avec l’émetteur allumé)
(sans charge de l’accu)
32
Page 36
Caractéristiques techniques
Récepteur
Connexion audio prise jack stéréo 3,5 mm
Alimentation par l’accu rechargeable
Li-Polymère BA 300
(3,7 V / 150 mAh)
Autonomie jusqu’à 9 heures
Poids env. 50 g (avec BA 300)
Dimensions env. 70 x 60 x 26 mm
Bloc secteur NT 13
Tension d’entrée nominale 100 V~ à 240 V~
Fréquence secteur 50–60 Hz
Tension de sortie nominale 13,5 V CC
Courant de sortie nominal 500 mA
Température ambiante +5 °C à +40 °C
33
Page 37
Caractéristiques techniques
Conforme aux normes
Europe : CEM EN 301489-1/-9
Radio EN 301357-1/-2
Sécurité EN 60065
Les appareils peuvent être utilisés sans licence dans la
plupart des pays de la Communauté Européenne.
Homologation pour
Canada : Industry Canada RSS 210
IC : 2099A-SET840
USA :
FCC 47 CFR Part 15C
FCC-ID : DMOSET840
Les émetteurs opérant dans la plage de fréquence de 863 –
865 MHz peuvent être utilisés sans licence dans les pays
suivants :
AT, BA, BE, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS,
IT, LI, LT, LU, LV, ME, MK, MT, NL, NO, PL, PT, RO, RS, SE, SI, SK,
TR, UA.
Le bloc secteur NT 13 est certifié conforme aux exigences
légales de sécurité de l’Europe, des Etats-Unis, du Canada,
de la Chine et du de la Russie.
34
Page 38
Déclarations du fabricant
Déclarations du fabricant
Garantie
Sennheiser electronic GmbH & Co. KG offre une garantie de
24 mois sur ce produit.
Pour des conditions de garantie actuelles, veuillez visiter
notre site web sur www.sennheiser.com ou contacter votre
partenaire Sennheiser.
En conformité avec les exigences suivantes
• Directive RoHS (2002/95/CE)
• Directive WEEE (2002/96/CE)
En fin de vie veuillez rapporter ces appareils à
la déchetterie communale ou à un centre de
recyclage.
• Directive Piles et Accumulateurs (2006/66/CE)
Les accus ou piles fournis peuvent être recyclés.
Jetez les accus usagés dans un conteneur de
recyclage ou ramenez-les à votre revendeur.
Afin de protéger l'environnement, déposez uniquement
des accus ou piles complètement déchargés.
Déclaration de conformité pour la CE
•
• Directive R&TTE (1999/5/CE)
• Directive CEM (2004/108/CE)
• Directive Basse Tension (2006/95/CE)
Vous trouvez cette déclaration sur www.sennheiser.com.
Avant d’utiliser ces appareils, veuillez observer les dispositions légales en vigueur dans votre pays.
0682
35
Page 39
Déclarations du fabricant
Déclaration requise par la FCC et l’Industrie Canadienne
Ces appareils sont conformes à la Partie 15 des réglementations de la FCC et à la norme RSS-210 de l’Industrie Canadienne. L’utilisation des appareils doit respecter les deux
conditions suivantes : (1) Les appareils ne doivent pas
produire d’interférences nuisibles, et, (2) ils doivent
accepter toutes interférences reçues, y compris celles
qui pourraient avoir des effets non désirés sur ses fonctionnements.
Cet équipement a été testé et trouvé conforme aux limites
définies pour un dispositif numérique de classe B, dans le
cadre de la Partie 15 des réglementations de la FCC.
Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives pour une installation
résidentielle. Cet équipement produit, utilise et peut émettre une énergie haute fréquence et, s’il n’est pas installé
et utilisé conformément aux instructions, provoquer des
interférences gênantes pour les communications radio. Des
risques d’interférences ne peuvent toutefois pas être totalement exclus dans certaines installations, même en cas de
respect des instructions. Dans le cas d’interférences gênantes pour la réception des émissions de radio ou télédiffusées (il suffit, pour le constater, d’allumer et d’éteindre
l’équipement), l’utilisateur est invité à prendre l’une des
mesures suivantes pour les éliminer :
• Réorienter ou déplacer l’antenne réceptrice.
• Eloigner l’équipement du récepteur.
• Brancher l’équipement sur une prise ou un circuit
différent de celui du récepteur.
• Consulter un revendeur ou un technicien de radio ou
télévision expérimenté.
Ces appareils numériques de la classe B sont conformes à la
norme NMB-003 du Canada.
Toute modification non expressément approuvée par
Sennheiser electronic Corp. peut annuler le droit de l’utilisateur à l’emploi de l’équipement en question.
Avant d’utiliser ces appareils, veuillez observer les dispositions légales en vigueur dans votre pays !
36
Page 40
Index
Accu
Charge 21
Emetteur
Allumage/extinction 15
Amélioration de l’intelligibilité de la parole 19
Changement de canal 17
Commandes 5
Commutation entre mono et stéréo 18
Dépannage 26
Installation 6
Nettoyage 25
Raccordement à une source sonore 7
Raccordement au secteur 11
Raccordement via une prise casque 8
Raccordement via une prise péritel 9
Raccordement via une prise RCA 8
Témoin de fonctionnement (signification) 22
Utilisation du microphone externe MKE 800 TV-N 9
Fonctions spéciales
Commande d’accentuation des aigus 29
Réglage fin de l’intelligibilité de la parole 28
Récepteur
Allumage/extinction 16
Autonomie 20
Commandes 5
Extinction des signaux acoustiques 25
Fixation aux vêtements 14
Indicateur de canal (signification) 22
Nettoyage 25
Réception perturbée 17
Recherche automatique de canal 17
Recherche de la source sonore 17
Réglage de la balance 18
Réglage du volume 16
Son est inaudible 26
Son est peu intelligible 27
Stockage et charge 20
Termes
Compression/accentuation des aigus 28
Mono/stéréo 19
Versions
Version EU 7
Version US 7
Index
37
Page 41
Sennheiser electronic GmbH & Co. KG Printed in China
Am Labor 1, 30900 Wedemark, Germany Publ. 06/09
www.sennheiser.com 528281/A01
Loading...
