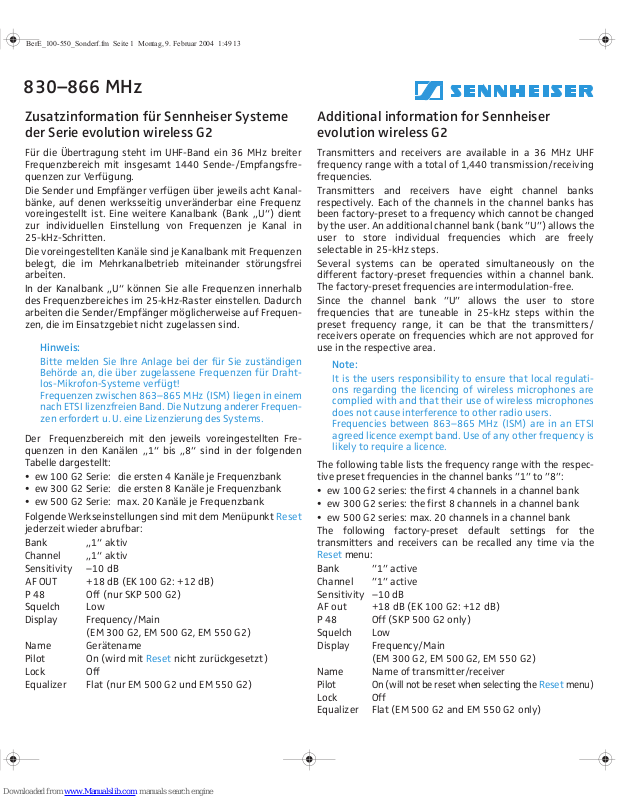

Zusatzinformation für Sennheiser Systeme
der Serie evolution wireless G2

Für die Übertragung steht im UHF-Band ein 36 MHz breiter
Frequenzbereich mit insgesamt 1440 Sende-/Empfangsfre­quenzen zur Verfügung.

Die Sender und Empfänger verfügen über jeweils acht Kanal­bänke, auf denen werksseitig unveränderbar eine Frequenz
voreingestellt ist. Eine weitere Kanalbank (Bank „U“) dient
zur individuellen Einstellung von Frequenzen je Kanal in
25-kHz-Schritten.

Die voreingestellten Kanäle sind je Kanalbank mit Frequenzen
belegt, die im Mehrkanalbetrieb miteinander störungsfrei
arbeiten.

In der Kanalbank „U“ können Sie alle Frequenzen innerhalb
des Frequenzbereiches im 25-kHz-Raster einstellen. Dadurch
arbeiten die Sender/Empfänger möglicherweise auf Frequen­zen, die im Einsatzgebiet nicht zugelassen sind.

Hinweis:

Bitte melden Sie Ihre Anlage bei der für Sie zuständigen
Behörde an, die über zugelassene Frequenzen für Draht­los-Mikrofon-Systeme verfügt!
Frequenzen zwischen 863–865 MHz (ISM) liegen in einem
nach ETSI lizenzfreien Band. Die Nutzung anderer Frequen­zen erfordert u. U. eine Lizenzierung des Systems.

Der Frequenzbereich mit den jeweils voreingestellten Fre­quenzen in den Kanälen „1“ bis „8“ sind in der folgenden
Tabelle dargestellt:

• ew 100 G2 Serie: die ersten 4 Kanäle je Frequenzbank

• ew 300 G2 Serie: die ersten 8 Kanäle je Frequenzbank

• ew 500 G2 Serie: max. 20 Kanäle je Frequenzbank
Folgende Werkseinstellungen sind mit dem Menüpunkt Reset

jederzeit wieder abrufbar:
Bank „1“ aktiv

Channel „1“ aktiv
Sensitivity –10 dB
AF OUT +18 dB (EK 100 G2: +12 dB)
P 48 Off (nur SKP 500 G2)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Gerätename
Pilot On (wird mit Reset nicht zurückgesetzt)
Lock Off
Equalizer Flat (nur EM 500 G2 und EM 550 G2)

Additional information for Sennheiser
evolution wireless G2

Transmitters and receivers are available in a 36 MHz UHF
frequency range with a total of 1,440 transmission/receiving
frequencies.

Transmitters and receivers have eight channel banks
respectively. Each of the channels in the channel banks has
been factory-preset to a frequency which cannot be changed
by the user. An additional channel bank (bank ”U”) allows the
user to store individual frequencies which are freely
selectable in 25-kHz steps.

Several systems can be operated simultaneously on the
different factory-preset frequencies within a channel bank.
The factory-preset frequencies are intermodulation-free.

Since the channel bank ”U” allows the user to store
frequencies that are tuneable in 25-kHz steps within the
preset frequency range, it can be that the transmitters/
receivers operate on frequencies which are not approved for
use in the respective area.

Note:

It is the users responsibility to ensure that local regulati­ons regarding the licencing of wireless microphones are
complied with and that their use of wireless microphones
does not cause interference to other radio users.
Frequencies between 863–865 MHz (ISM) are in an ETSI
agreed licence exempt band. Use of any other frequency is
likely to require a licence.

The following table lists the frequency range with the respec­tive preset frequencies in the channel banks ”1” to ”8”:

• ew 100 G2 series: the first 4 channels in a channel bank

• ew 300 G2 series: the first 8 channels in a channel bank

• ew 500 G2 series: max. 20 channels in a channel bank
The following factory-preset default settings for the

transmitters and receivers can be recalled any time via the

Reset menu:

Bank ”1” active
Channel ”1” active
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (SKP 500 G2 only)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Name of transmitter/receiver
Pilot On (will not be reset when selecting the

Reset

menu)
Lock Off
Equalizer Flat (EM 500 G2 and EM 550 G2 only)

830–866 MHz

BerE_100-550_Sonderf.fm Seite 1 Montag, 9. Februar 2004 1:49 13

Informations complémentaires concernant
les systèmes evolution wireless ew G2

Les émetteurs et les récepteurs sont disponibles dans une
version offrant une gamme de fréquences UHF de 36 MHz de
largeur, ce qui autorise un choix parmi 1440 fréquences
d'émission et de réception. Les émetteurs et les récepteurs
possèdent huit banques de canaux, dans lesquelles chaque
canal est préréglé en usine sur une fréquence non modifiable
par l'utilisateur. Une banque de canaux supplémentaire (la
banque “U”) permet de mémoriser des fréquences personnel­les, qui peuvent être réglées par pas de 25 kHz.

Les canaux préréglés à l’usine possèdent des fréquences à
l’interieur d’une banque de canaux qui ne sont pas soumises
à des phénomènes d’intermodulation en mode multi-canal.
Comme la banque de canaux “U” permet de mémoriser des
fréquences réglables par pas de 25 kHz dans la gamme de fré­quences présélectionnée, il peut arriver que les émetteurs/
récepteurs travaillent sur des fréquences dont l'utilisation
n'est pas approuvée dans la région.

Remarque:

Veuillez enregistrer votre système auprès des autorités de
régulation, qui possèdent les détails nécessaires sur les
fréquences autorisées pour les systèmes de microphones
sans fil !
Les fréquences de 863 à 865 MHz se situent dans une
bande sans licence (ISM) agréée par l’ETSI. L’utilisation
d’autres fréquences demande éventuellement une licence.

Le tableau suivant dresse la liste des gammes de fréquences
avec leurs fréquences présélectionnées dans les banques de
canaux ”1” à ”8” :

• série ew 100 G2 : les 4 premiers canaux d'une banque

• série ew 300 G2 : les 8 premiers canaux d'une banque

• série ew 500 G2 : max. 20 canaux d'une banque
Les paramètres par défaut suivants, préréglés en usine,

peuvent être restaurés à tout moment sur les émetteurs et les
récepteurs via le menu Reset :

Bank ”1” active
Channel ”1” active
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (SKP 500 G2 seulement)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Nom de l'émetteur/récepteur
Pilot On (n'est pas réinitialisé lorsque vous

sélectionnez le menu Reset)
Lock Off
Equalizer Flat (EM 500 G2 et EM 550 G2 seulement)

Información adicional para sistemas
Sennheiser de la serie evolution wireless G2

Para la transmisión se dispone de una gama de frecuencia
ancha de 36 Mhz en la banda UHF con un total de 1.440
frecuencias de transmisión/recepción. Los transmisores y
receptores ew 300 IEM G2 disponen de ocho bancos de
canales cada uno. En los bancos de canales está preajustada
de fábrica, una frecuencia en cada uno de los canales que no
puede ser modificada. Otro banco de canales (banco ”U”)
permite al usuario el ajuste individual de frecuencias por canal
en pasos de 25 kHz.

Los canales preajustados en cada banco de canales tienen
asignadas unas frecuencias que trabajan entre ellas sin fallos
en el modo multicanal. En el banco de canales ”U” puede
ajustar todas las frecuencias dentro de la gama de frecuencia
en pasos de 25kHz. En consecuencia, es posible que los
transmisores/receptores trabajen en frecuencias que no
estén autorizadas en el ámbito de aplicación.

¡Nota!
¡

Es responsabilidad de los usuarios garantizar el cumplimi­ento de las regulaciones locales referentes a la licencia de
micrófonos inalámbricos y que el empleo de sus micrófonos
inalámbricos no provoque interferencias en otros usuarios
de radiofonía.
Las frecuencias entre 863–865 MHz (ISM) se encuentran en
una banda exenta de licencia acordada por ETSI. El empleo de
cualquier otra frecuencia requerirá el empleo de una licencia!

La gama de frecuencia con las frecuencias preajustadas en los
canales ”1” a ”8” están representadas en la siguiente tabla:

• Serie ew 100 G2: los 4 primeros canales por cada banco
de frecuencias

• Serie ew 300 G2: los 8 primeros canales por cada banco
de frecuencias

• Serie ew 500 G2 : máx. 20 canales por banco de frecuencias

Asimismo, se han realizado los siguientes ajustes de fábrica
que se pueden volver a consultar en todo momento con el
punto de menú Reset:

Bank ”1” activo
Channel ”1” activo
Sensitivity –10 dB
AF out +18 dB (EK 100 G2: +12 dB)
P 48 Off (sólo SKP 500 G2)
Squelch Low
Display Frequency/Main

(EM 300 G2, EM 500 G2, EM 550 G2)
Name Nombre del aparato
Pilot On (no se repone con Reset)
Lock Off
Equalizer Flat (sólo EM 500 G2 y EM 550 G2)
