BEDIENUNGSANLEITUNG

evolution wireless Serie

w 500

3

1 Inhalt

Kap. Inhalt Seite

1 Inhalt ................................................................................................... 4

2 Verwendungszweck ............................................................................ 5

3 Sicherheitshinweise............................................................................. 5

4 Einsatzbereiche und Inhalt der Sets .................................................. 6

5 Inbetriebnahme .................................................................................. 9

Empfänger EM 500 ...................................................................... 9

Taschenempfänger EK 500 ........................................................ 12

Taschensender SK 500 ............................................................... 15

Aufstecksender SKP 500 ............................................................ 18

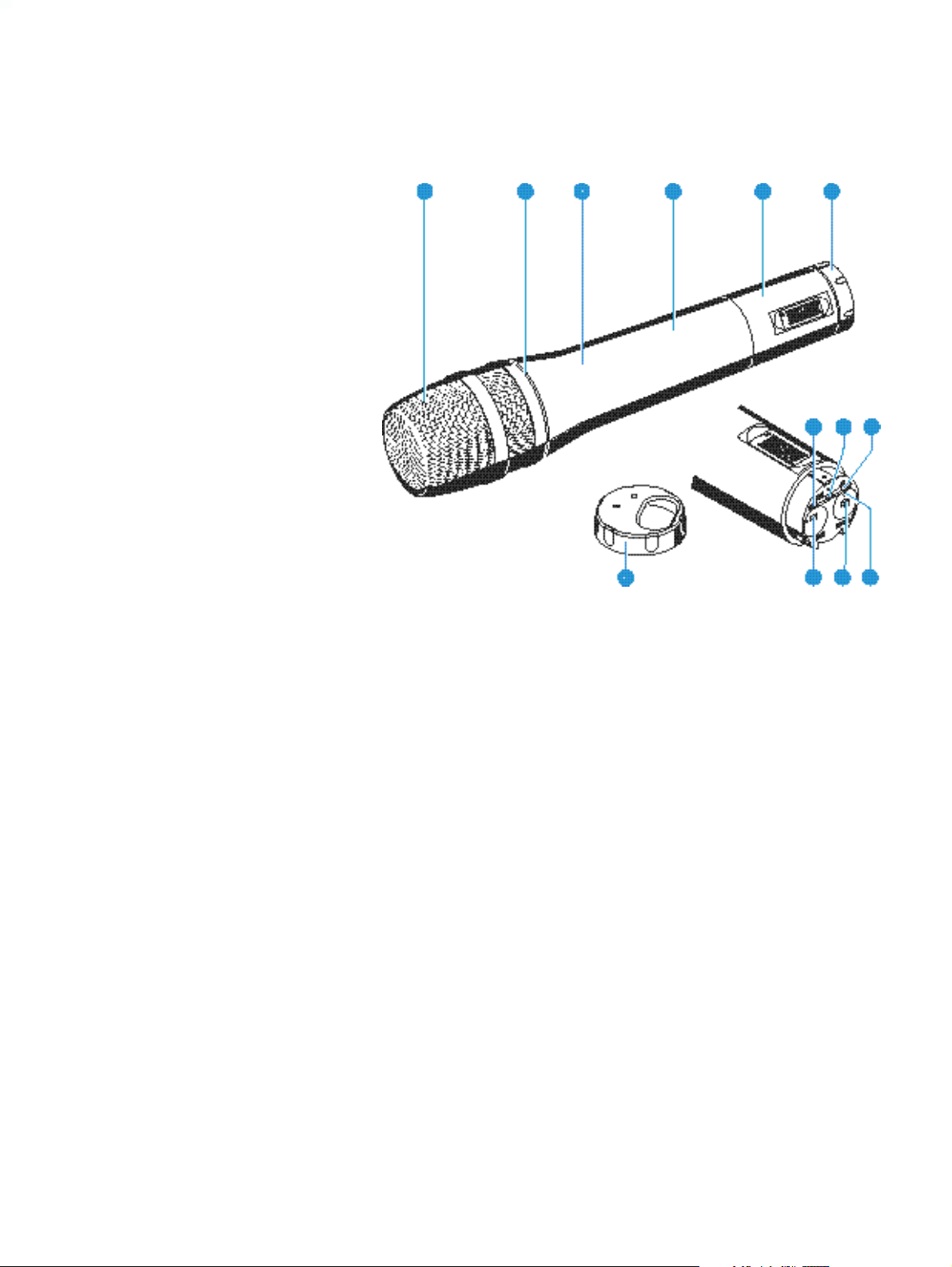

Funkmikrofon SKM 500............................................................ 21

6 Bedienung der Sender und Empfänger ........................................... 24

7 Störungssuche ................................................................................... 37

8 Pflege und Wartung ......................................................................... 39

9 Übersicht .......................................................................................... 40

Wireless – drahtlose Übertragungsanlagen .............................. 40

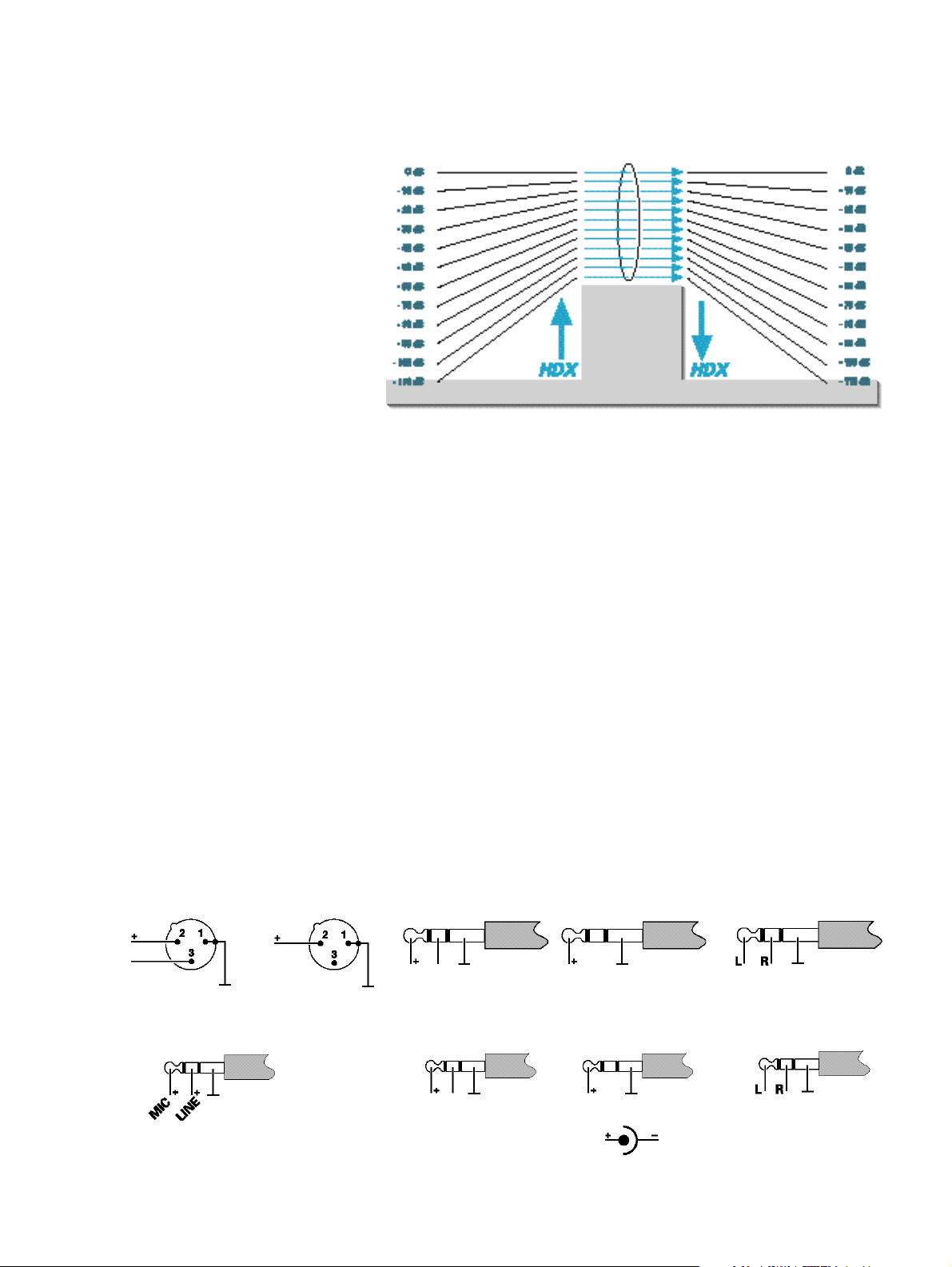

Rauschunterdrückung durch HDX ............................................. 41

Steckerbelegung ................................................................................... 41

Diversity-Empfang ...................................................................... 42

Technische Daten........................................................................ 43

Zubehör ....................................................................................... 46

Zulassungsurkunden .................................................................279

Sie haben die richtige Wahl getroffen!

Diese Sennheiser-Produkte werden Sie lange Jahre durch Zuverlässigkeit,
Wirtschaftlichkeit und einfache Bedienung überzeugen. Dafür garantiert
Sennheiser mit seinem guten Namen und seiner in mehr als 50 Jahren er­worbenen Kompetenz als Hersteller hochwertiger elektroakustischer Pro­dukte.

Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen.
Wir möchten, daß Sie einfach und schnell in den Genuß dieser Technik
kommen.

4

2 Verwendungszweck

Mit der evolution wireless Serie ew 500 bietet Sennheiser Musikern, Video­Amateuren, Ton-Amateuren, Reportern und privaten Rundfunksendern
moderne und technisch ausgereifte Hochfrequenz-Übertragungsanlagen mit
hoher Betriebssicherheit, einfacher und komfortabler Bedienung. Die jewei­ligen Sender und Empfänger bieten drahtlose Übertragung in Studioqualität.
Der Einsatz optimierter PLL- und Mikroprozessortechnik, das Rauschun­terdrückungsverfahren HDX und die True-Diversity-Technik bei stationären
Empfängern garantieren eine störungsfreie Übertragung.

Für die Übertragung stehen im UHF-Band fünf Frequenzbereiche mit je
1280 Sende-/Empfangsfrequenzen zur Verfügung. (Anzahl der Frequenz­bereiche kann länderspezifisch eingeschränkt sein.)

Bereich A: 518 bis 550 MHz,
Bereich B: 630 bis 662 MHz,
Bereich C: 740 bis 772 MHz,
Bereich D: 790 bis 822 MHz,
Bereich E: 838 bis 870 MHz.

Auf jedem der 16 Festspeicherplätze der Sender und Empfänger können Sie
eine Sende- bzw. Empfangsfrequenz, die Sie aus dem voreingestellten Fre­quenzbereich auswählen können, abspeichern.

In jedem Set sind die 16 Festspeicherplätze voreingestellt.
Dadurch wird

– zum einen die Anlage schnell und einfach in Betrieb genommen,
– zum anderen stören sich mehrere Anlagen nicht gegenseitig („interferenz-

frei“), wenn sie auf den vorgeschlagenen Sende-/Empfangsfrequenzen ar­beiten. Alle Frequenzeinstellungen können Sie individuell ändern.

Jedes Set besteht aus:
– einem stationären Empfänger oder Taschenempfänger,
– einem Funkmikrofon, Taschensender oder Aufstecksender,
– passendem Zubehör.

3 Sicherheitshinweise

Öffnen Sie nicht eigenmächtig ein Gerät. Arbeiten an stromführenden Teilen
müssen immer vom Fachmann ausgeführt werden. Für Geräte, die eigen­mächtig vom Kunden geöffnet wurden, erlischt die Gewährleistung.

Trennen Sie immer die Verbindung zum Stromnetz, wenn Sie Leitungen um­stecken oder das Gerät an einen anderen Platz stellen wollen.

Halten Sie Abstand zu Heizungen und Heizstrahlern, stellen Sie das Gerät
nie direkt in die Sonne.

Benutzen Sie diese Anlage nur in trockenen Räumen.
Zur Reinigung genügt es völlig, hin und wieder das Gerät mit einem leicht

feuchten Tuch abzuwischen. Verwenden Sie bitte auf keinen Fall Löse- oder
Reinigungsmittel.

5

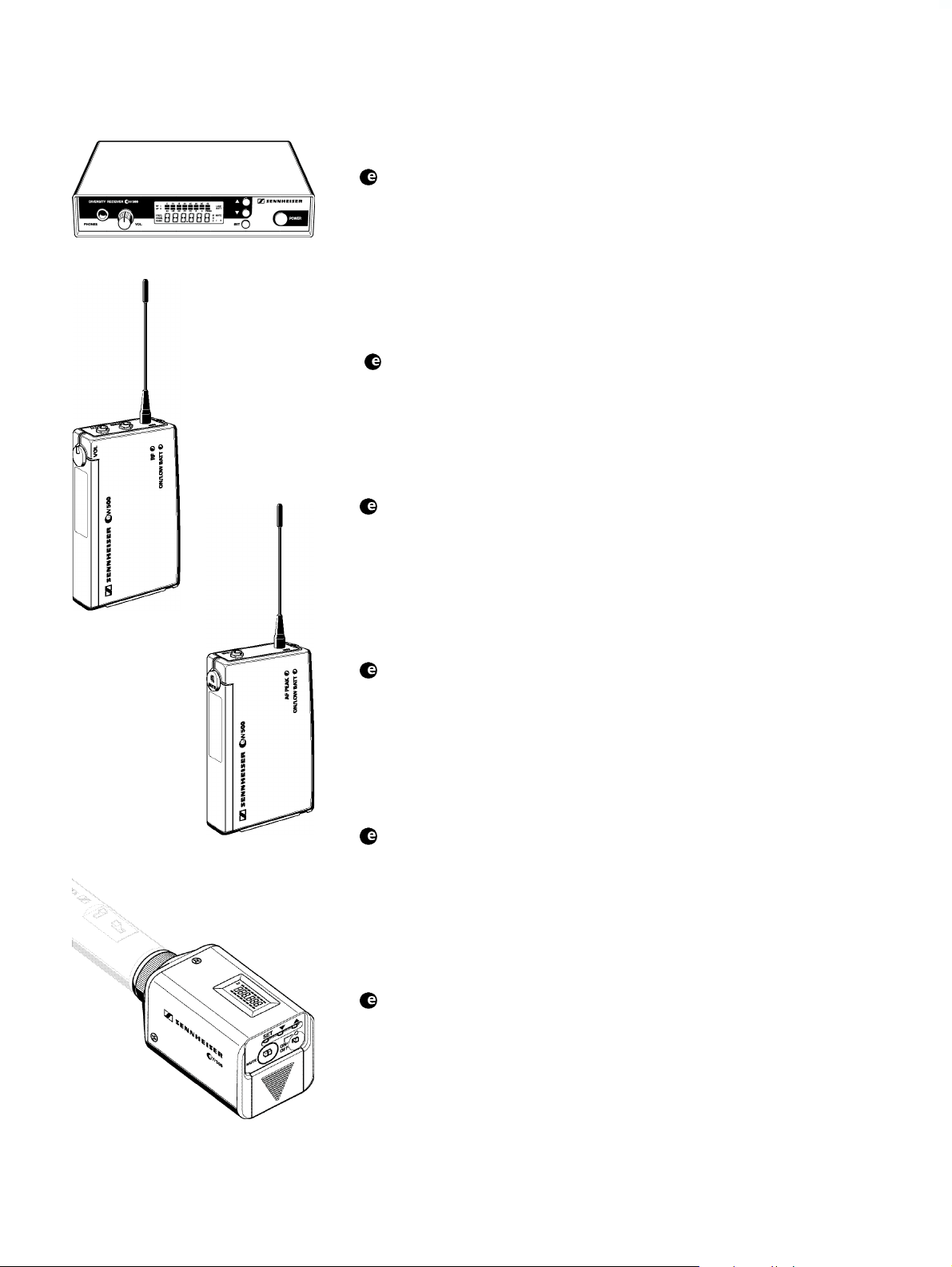

EM 500

4 Einsatzbereiche und Inhalt der Sets

Set w 501

Mit diesem universell einsetzbaren Set können Sie Mikrofone, die üblicher­weise drahtgebunden sind, drahtlos benutzen. Der Empfänger arbeitet sta­tionär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Aufsteck­sender SKP 500 sowie Netzteil, Batterie, Antennen und Bedienungsanlei­tung.

Set w 501-p

Mit diesem universell einsetzbaren Set können Sie Mikrofone, die üblicher­weise drahtgebunden sind, drahtlos benutzen. Den Empfänger können Sie
mobil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Aufsteck­sender SKP 500 sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit und
Bedienungsanleitung.

Set w 512

Dieses Set setzen Sie im Theater und zur Moderation ein. Das Mikrofon
kann nahezu unsichtbar getragen werden. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Taschen­sender SK 500 mit Aufsteckmikrofon ME 2 (Charakteristik: Kugel; Kon­densator) sowie Netzteil, Batterie, Antennen und Bedienungsanleitung.

EK 500

SK 500

SKP 500

Set w 512-p

Dieses Set setzen Sie im Theater und zur Moderation ein. Das Mikrofon
kann nahezu unsichtbar getragen werden. Den Empfänger können Sie mo­bil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Taschensender
SK 500 mit Aufsteckmikrofon ME 2 (Charakteristik: Kugel; Kondensator)
sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit und Bedienungsanlei­tung.

Set w 522

Dieses Set setzen Sie im Theater und zur Beschallung ein. Das Mikrofon
kann nahezu unsichtbar getragen werden. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Taschen­sender SK 500 mit Aufsteckmikrofon ME 4 (Charakteristik: Niere; Kon­densator) sowie Netzteil, Batterie, Antennen und Bedienungsanleitung.

Set w 522-p

Dieses Set setzen Sie im Theater und zur Beschallung ein. Das Mikrofon
kann nahezu unsichtbar getragen werden. Den Empfänger können Sie mo­bil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Taschensender
SK 500 mit Aufsteckmikrofon ME 4 (Charakteristik: Niere; Kondensator)
sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit und Bedienungsanlei­tung.

6

Set w 535

Dieses Set können sie unkompliziert zur Übertragung von Gesang einset­zen. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Funk­mikrofon SKM 500 mit Mikrofonmodul MD 835 (Charakteristik: Niere;
dynamisch) sowie Netzteil, Batterie, Antennen, Mikrofonklammer und Be­dienungsanleitung.

SKM 500

Aufsteckmikrofon ME 2
mit Ansteckklammer

Set w 535-p

Dieses Set können sie unkompliziert zur Übertragung von Sprache und
Gesang einsetzen. Den Empfänger können Sie mobil für Monitorzwecke und
an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Funkmikrofon
SKM 500 mit Mikrofonmodul MD 835 (Charakteristik: Niere; dynamisch)
sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit, Mikrofonklammer und
Bedienungsanleitung.

Set w 545

Mit diesem Set können Sie Gesang rückkopplungsarm und durchsetzungs­stark übertragen. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Funk­mikrofon SKM 500 mit Mikrofonmodul MD 845 (Charakteristik: Super­niere; dynamisch) sowie Netzteil, Batterie, Antennen, Mikrofonklammer und
Bedienungsanleitung.

Set w 545-p

Mit diesem Set können Sie Sprache und Gesang rückkopplungsarm und
durchsetzungsstark übertragen. Den Empfänger können Sie mobil für Monitor­zwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Funkmikrofon
SKM 500 mit Mikrofonmodul MD 845 (Charakteristik: Superniere; dyna­misch) sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit, Mikrofon­klammer und Bedienungsanleitung.

Aufsteck­mikrofon ME 4 mit
Ansteckklammer

Headset ME-3

Set w 552

Mit diesem feedbacksicheren Headset bekommen Sie große Bewegungsfrei­heit bei Gesang und Sport (z.B. Aerobic). Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Taschen­sender SK 500 mit Headset (Mikrofon ME 3, Charakteristik: Superniere;
Kondensator) sowie Netzteil, Batterie, Antennen und Bedienungsanleitung.

Set w 552-p

Mit diesem feedbacksicheren Headset bekommen Sie große Bewegungsfrei­heit bei Sprache, Gesang und Sport (z.B Aerobic). Den Empfänger können
Sie mobil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Taschensender
SK 500 mit Headset (Mikrofon ME 3, Charakteristik: Superniere; Konden­sator) sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit und Bedienungs­anleitung.

7

Set w 565

Dieses rückkopplungsarme Funkmikrofon mit brillantem Sound können Sie
für Gesang und Moderation einsetzen. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Funk­mikrofon SKM 500 mit Mikrofonmodul ME 865 (Charakteristik: Super­niere; Kondensator) sowie Netzteil, Batterie, Antennen, Mikrofonklammer
und Bedienungsanleitung.

Set w 565-p

Dieses rückkopplungsarme Funkmikrofon mit brillantem Sound können Sie
für Sprache und Gesang und Moderation einsetzen. Den Empfänger können
Sie mobil für Monitorzwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Funkmikrofon
SKM 500 mit Mikrofonmodul ME 865 (Charakteristik: Superniere; Kon­densator) sowie 2 Batterien, Antennen, Line-Kabel, Kamerakit, Mikrofon­klammer und Bedienungsanleitung.

Set w 572

Musikinstrumente mit 6,3-mm-Klinkenbuchse (z.B. Gitarre) können Sie mit
diesem Set drahtlos betreiben. Der Empfänger arbeitet stationär.
Das Set besteht aus dem stationären Empfänger EM 500 und dem Taschen­sender SK 500 mit Instrumentenkabel sowie Netzteil, Batterie, Antennen
und Bedienungsanleitung.

Set w 572-p

Musikinstrumente mit 6,3-mm-Klinkenbuchse (z.B. Gitarre) können Sie mit
diesem Set drahtlos betreiben. Den Empfänger können Sie mobil für Monitor­zwecke und an der Kamera einsetzen.
Das Set besteht aus dem Taschenempfänger EK 500 und dem Taschensender
SK 500 mit Instrumentenkabel sowie 2 Batterien, Antennen, Line-Kabel,
Kamerakit und Bedienungsanleitung.

8

5 Inbetriebnahme

Empfänger EM 500 in Betrieb nehmen

 6,3-mm-Klinkenbuchse für Kopfhörer (PHONES)
 Lautstärkesteller für Kopfhörer (VOL)
 LC-Display
 Taste  (UP)
 Taste  (DOWN)
 Taste SET
 Taste POWER
 Zugentlastung für Anschlußkabel des Netzteils
 Hohl-Klinkenbuchse für Anschluß des Netzteils (DC-IN)
 XLR-3-Einbaustecker für NF-Ausgang (AF OUT BAL/UNBAL)
 6,3-mm-Klinkenbuchse für NF-Ausgang

(AF OUT BAL/UNBAL)

 Steller für Ausgangspegel (AF LEVEL)
 BNC-Buchse, Antenneneingang II (ANT II)
 BNC-Buchse, Antenneneingang I (ANT I)

9

Gummifüße montieren

Damit das Gerät rutschfest auf einer Unterlage steht, liegen vier selbst­klebende Gerätefüße aus Weichgummi bei.

씰 Säubern Sie vor der Montage der Gerätefüße die Mulden an der

Geräteunterseite, sie müssen fettfrei sein.

씰 Kleben Sie die Gerätefüße in die Mulden ein.

Vorsicht!

Möbeloberflächen sind mit Lacken, Polituren oder Kunststoffen be­handelt, die bei Kontakt mit anderen Kunststoffen Flecken hervorru­fen können. Wir können Ihnen daher trotz sorgfältiger Prüfung der
von uns eingesetzten Kunststoffe nicht garantieren, daß Verfärbun­gen auszuschließen sind.

Antennen anschließen

Der Empfänger EM 500 kann sowohl mit den mitgelieferten Teleskopan­tennen als auch mit abgesetzten Antennen (nicht im Set enthalten) verwen­det werden.

Die mitgelieferten Teleskopantennen sind schnell und einfach montiert und
eignen sich für alle Anwendungen, bei denen unter guten Empfangs­bedingungen eine drahtlose Übertragungsanlage ohne großen Installations­aufwand in Betrieb genommen werden soll.

씰 Teleskopantennen an den BNC-Buchsen  und  an der Geräte-

rückseite einstecken, ausziehen und V-förmig nach oben ausrichten.

Für den Fall, daß der Empfängerstandort nicht mit dem für einen optimalen
Empfang günstigen Antennenstandort übereinstimmt, können Sie abgesetz­te Antennen verwenden. Diese werden als Zubehör angeboten.

10

Netzteil anschließen

씰 Zur Spannungsversorgung stecken Sie den Hohlklinkenstecker vom

Netzteil in die Buchse  an der Geräterückseite des Empfängers.

씰 Führen Sie das Kabel durch die Zugentlastung .

Verstärker/Mischpult anschließen

씰 Schließen Sie den Verstärker/das Mischpult

– am XLR-3-Ausgang  oder
– an der 6,3-mm-Klinkenbuchse  an.
Symmetrische und unsymmetrische Steckerbelegung siehe Kapitel

„9 Übersicht“.

Empfänger ein/-ausschalten

씰 Drücken Sie die Taste POWER , um den Empfänger einzuschalten.
씰 Um den Empfänger auszuschalten, müssen Sie die Taste POWER er-

neut drücken bis der Schriftzug „OFF“ erscheint. Sie können dann die
Taste loslassen.

Nach einer Stromunterbrechung nimmt das Gerät den zuletzt gewählten
Zustand (ON/OFF) wieder an.

Ausgangspegel einstellen

씰 Drehen Sie den Steller für den Ausgangspegel  zur optimalen An-

passung an den Verstärker/Mischpulteingang.

Kopfhörer anschließen

씰 An die Kopfhörerbuchse  können Sie einen Kopfhörer anschließen,

um das Audiosignal abzuhören.

씰 Die Lautstärke regeln Sie mit dem Lautstärkesteller .

Achtung: Bitte erst den Lautstärkesteller auf Linksanschlag stellen!

Laut hören? – NEIN!

Mit einem Kopfhörer wird gern lauter als mit Lautsprechern gehört.
Hohe Lautstärke, die über längere Zeit auf Ihre Ohren einwirkt, kann
zu dauerhaften Hörschäden führen. Schützen Sie Ihr gesundes Ge­hör, Sennheiser-Kopfhörer klingen auch bei niedriger Lautstärke be­sonders gut.

11

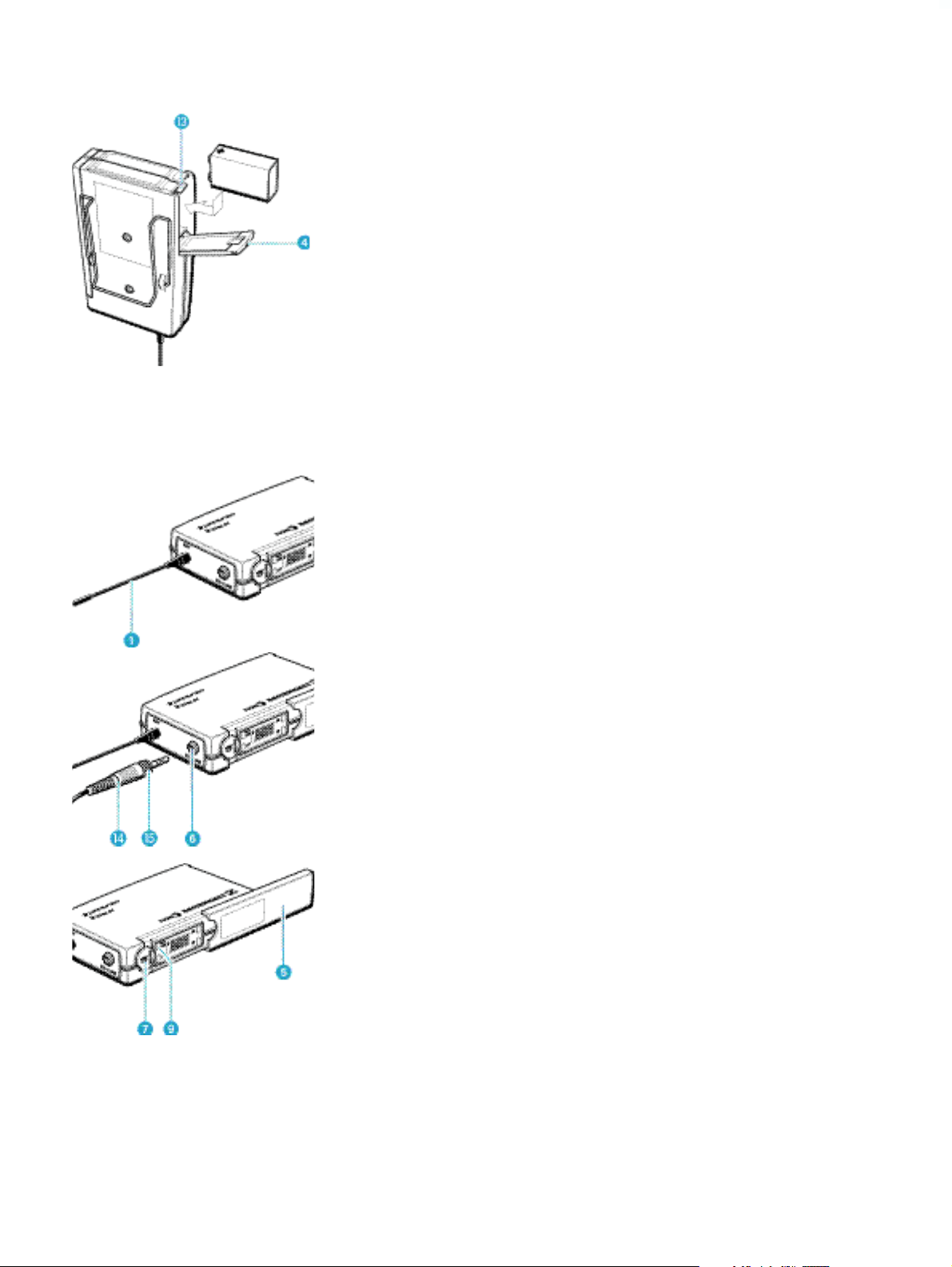

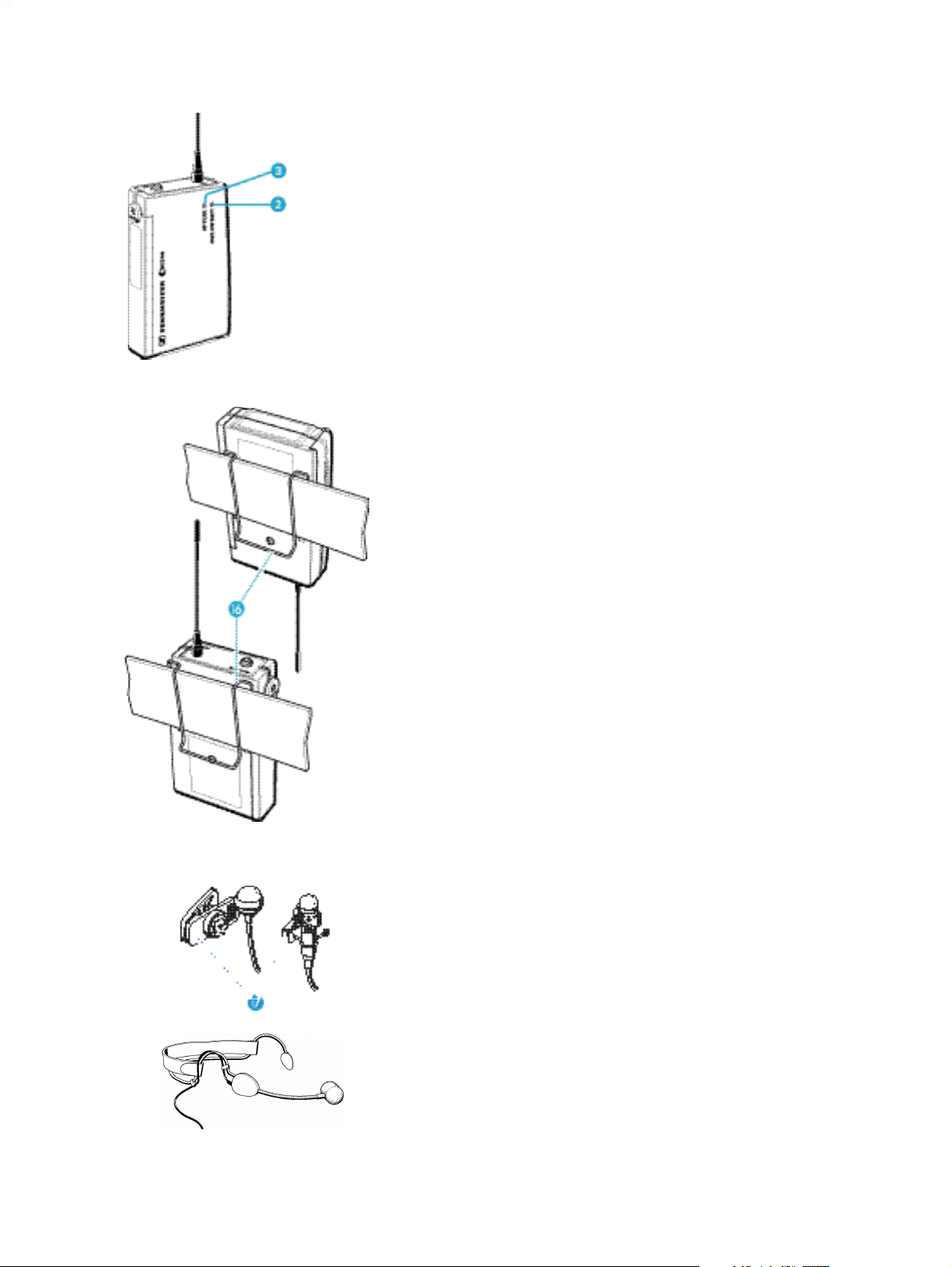

Taschenempfänger EK 500 in Betrieb nehmen

 Antenne
 Betriebs- und Batteriezustandsanzeige, rote LED (ON / LOW BAT)
 HF-Empfangsanzeige, grüne LED (RF)
 Abdeckung des Batteriefaches
 Abdeckung für Display und Bedienelemente
 Anschluß für Kopfhörer (EARPHONES),

3,5-mm-Klinkenbuchse

 NF-Ausgang (AF OUT), 3,5-mm-Klinkenbuchse
 Lautstärkesteller für NF-Ausgang und Kopfhörer
 Taste SET
 Taste ON/OFF
 LC-Display
 Taste  (DOWN)
 Taste  (UP)

12

Batterie einsetzen und wechseln

씰 Schieben Sie die Abdeckung des Batteriefaches  in Richtung des

aufgeprägten Pfeiles bis es hörbar rastet.

씰 Klappen Sie die Abdeckung auf.
씰 Schieben Sie die Blockbatterie (Typ 6 LR 61, 9 Volt) ein. Achten Sie

auf die Polarität.

씰 Schließen Sie das Batteriefach.
씰 Um die Batterie zu entnehmen, müssen Sie den roten Hebel  in

Richtung Geräteunterseite drücken.

Hinweis:

Der Betrieb mit Akkus ist nur eingeschränkt möglich, da mit den
geringeren Kapazitäten von Akkus nur kurze Betriebszeiten erreicht
werden können.

Antenne einschrauben

씰 Schrauben Sie die Antenne  in die Antennenbuchse (M3-Anschluß).

Wiedergabe- und Aufzeichnungsgeräte anschließen

An den Empfänger EK 500 können Sie Wiedergabe- und Aufzeichnungs­geräte wie beispielsweise Verstärker, Videokameras oder Tonaufzeichnungs­geräte anschließen.

씰 Schließen Sie ein Wiedergabe- oder Aufzeichnungsgerät mit dem bei-

liegenden Line-Kabel am Line-Ausgang (AF OUT)  mit einem
3,5-mm-Klinkenstecker an.

씰 Verriegeln Sie den Klinkenstecker durch Einschrauben des Gewinde-

rings.

-

Kopfhörer anschließen

씰 Schließen Sie einen Kopfhörer am Kopfhörer-Ausgang

(EARPHONES)  mit einem 3,5-mm-Klinkenstecker an.

Lautstärke / Pegel einstellen

Mit dem Lautstärkesteller  wird für die Buchsen  und  gemeinsam
die Lautstärke / der Pegel eingestellt.

13

Empfänger ein-/ausschalten

씰 Schieben Sie die Abdeckung  zurück.
씰 Drücken Sie die Taste ON/OFF, um den Empfänger einzuschalten, die

rote LED leuchtet.

씰 Um den Empfänger auszuschalten, müssen Sie die Taste ON/OFF er-

neut drücken, bis im Display der Schriftzug „OFF“ erscheint. Sie kön­nen dann die Taste loslassen. Die rote LED erlischt.

Signal- und Batterieanzeige

Die grüne Leuchtanzeige (LED)  an der Oberseite des Empfängers EK 500
zeigt Ihnen an, daß ein passender Sender empfangen wird.

Batterieanzeige

Die rote Leuchtanzeige (LED)  informiert Sie über den aktuellen Betriebs­zustand des Empfängers:

LED leuchtet:

Der Empfänger ist eingeschaltet, die Batterieleistung ist ausreichend.

LED blinkt:

Die Leistung reicht nur noch für kurze Zeit! Die Batterie muß in Kürze aus­gewechselt werden, sie hat jetzt noch für wenige Minuten Leistungsreserve!

Befestigung an der Kleidung

Mit dem Ansteckclip  läßt sich der Empfänger EK 500 z.B. am Gürtel
einhängen.

Sie können den Empfänger auch so an der Kleidung befestigen, daß die
Antenne nach unten zeigt. Dazu nehmen Sie den Ansteckclip heraus und
setzen ihn um 180° gedreht wieder ein.

Befestigung an der Kamera

Mit dem beiliegenden Kamerakit (Klettband) befestigen Sie den Empfänger
an der Kamera. Entfernen Sie den Ansteckclip  und kleben Sie das Klett­band an Empfänger und Kamera. Achten Sie, daß die Klebeflächen sauber
und fettfrei sind.

14

Taschensender SK 500 in Betrieb nehmen

 Antenne
 Betriebs- und Batteriezustandsanzeige, rote LED (ON / LOW BAT)
 Audio-Peak-Anzeige, gelbe LED (AF-PEAK)
 Abdeckung des Batteriefaches
 Abdeckung für Display und Bedienelemente
 Mikrofon- und Instrumenteneingang (MIC/LINE),

3,5-mm-Klinkenbuchse

 Schalter MUTE
 Taste SET
 Taste ON/OFF
 Display
 Taste  (DOWN)
 Taste  (UP)

15

Batterie einsetzen und wechseln

씰 Schieben Sie die Abdeckung des Batteriefaches  in Richtung des

aufgeprägten Pfeiles bis es hörbar rastet.

씰 Klappen Sie die Abdeckung auf.

씰 Schieben Sie die Blockbatterie (Typ 6 LR 61, 9 Volt) ein. Achten Sie

auf die Polarität.

씰 Schließen Sie das Batteriefach.
씰 Um die Batterie zu entnehmen, müssen Sie den roten Hebel  in

Richtung Geräteunterseite drücken.

Hinweis:

Der Betrieb mit Akkus ist nur eingeschränkt möglich, da mit den
geringeren Kapazitäten von Akkus nur kurze Betriebszeiten erreicht
werden können.

Antenne einschrauben

씰 Schrauben Sie die Antenne  in die Antennenbuchse (M3-Anschluß).

Mikrofonkabel / Line-Kabel einstecken

Der Mikrofoneingang stellt die Elektretspeisung zur Verfügung.

씰 Stecken Sie den 3,5-mm-Klinkenstecker  des Mikrofon- oder Line-

Kabels in die Klinkenbuchse (MIC / LINE) .

씰 Verriegeln Sie den Klinkenstecker durch Einschrauben des Gewinde-

rings .

Sender ein-/ausschalten

씰 Schieben Sie die Abdeckung  zurück.
씰 Drücken Sie die Taste ON/OFF , um den Sender einzuschalten. Die

rote LED leuchtet dann.

씰 Um den Sender auszuschalten, müssen Sie die Taste ON/OFF erneut

drücken, bis im Display der Schriftzug „OFF“ erscheint. Sie können
dann die Taste loslassen. Die rote LED erlischt.

Sender stummschalten

Mit dem Schiebeschalter MUTE  können Sie den Sender stummschalten.
Der Sender bleibt in Betrieb, lediglich das Tonsignal wird abgeschaltet.

16

Signal- und Batterieanzeige

Die gelbe Leuchtanzeige (LED)  an der Oberseite des Senders SK 500
zeigt Ihnen an, wenn das Tonsignal am Eingang zu hoch ist (AF-Peak).

Die rote Leuchtanzeige (LED)  und der Bargraph im Display informieren
Sie über den aktuellen Betriebszustand des Senders.

Bargraph:

Der Bargraph zeigt die Batterieleistung in drei Stufen an:
8 Segmente: die Batterie ist voll,
4 Segmente: die Batterieleistung ist ausreichend,
1 Segment: die Batterieleistung ist erschöpft,

sie reicht nur noch für kurze Zeit.

Hinweis:

Auch bei einer bereits benutzten Batterie können für kurze Zeit alle
8 Segmente angezeigt werden.

LED leuchtet:

Der Sender ist eingeschaltet, die Batterieleistung ist ausreichend.

LED beginnt zu blinken:

Die Leistung reicht nur noch für kurze Zeit! Die Batterie muß in
Kürze ausgewechselt werden, sie hat jetzt noch für wenige Minuten
Leistungsreserve!

Befestigung an der Kleidung

Mit dem Ansteckclip  läßt sich der Sender SK 500 z.B. am Gürtel einhängen.
Sie können den Sender auch so an der Kleidung befestigen, daß die Antenne

nach unten zeigt. Dazu nehmen Sie den Ansteckclip heraus und setzen ihn
um 180° gedreht wieder ein.

Befestigung der Mikrofone

Mit den Ansteckklammern  lassen sich die Aufsteckmikrofone ME 2 oder
ME 4 an der Kleidung, z.B. am Jackenrevers befestigen.

Das Headset ME 3 wird so am Kopf angelegt, daß es bequem und sicher
sitzt.

Ausrichtung der Mikrofone

Die Mikrofone ME 3 und ME 4 sind Richtmikrofone und müssen so ausge­richtet werden, daß die Einsprache in Richtung der Tonquelle (z.B. Mund)
zeigt. Das ME 2 dagegen hat eine kugelförmige Charakteristik und braucht
nicht genau ausgerichtet zu werden.

17

Aufstecksender SKP 500 in Betrieb nehmen

 Mikrofoneingang, XLR-3-Buchse
 Mechanische Verriegelung der XLR-3-Buchse
 LC-Display
 Taste SET
 Taste  (DOWN)
 Taste  (UP)
 Schalter MUTE
 Batteriefach
 Taste ON/OFF
 Betriebs- und Batteriezustandsanzeige, rote LED

18

Batterie einsetzen/ wechseln

씰 Schieben Sie die Abdeckung des Batteriefaches  in Pfeilrichtung bis

es hörbar rastet und klappen Sie den Deckel auf.

씰 Schieben Sie die Blockbatterie (Typ 6 LR 61, 9 Volt) ein. Achten Sie auf

die Polarität.

씰 Schließen Sie das Batteriefach wieder.

Sender am Mikrofon befestigen

씰 Stecken Sie den XLR-3-Stecker des Mikrofons in die XLR-3-Buchse 

des Aufstecksenders.

씰 Schrauben Sie den Gewindering  fest.

Hinweis:

Setzen Sie ausschließlich Mikrofone mit Metallgehäuse ein, damit die
Sendeleistung optimal abgestrahlt werden kann.

Sender ein-/ausschalten

씰 Drücken Sie die Taste ON/OFF , um den Sender einzuschalten, die

rote LED  leuchtet dann.

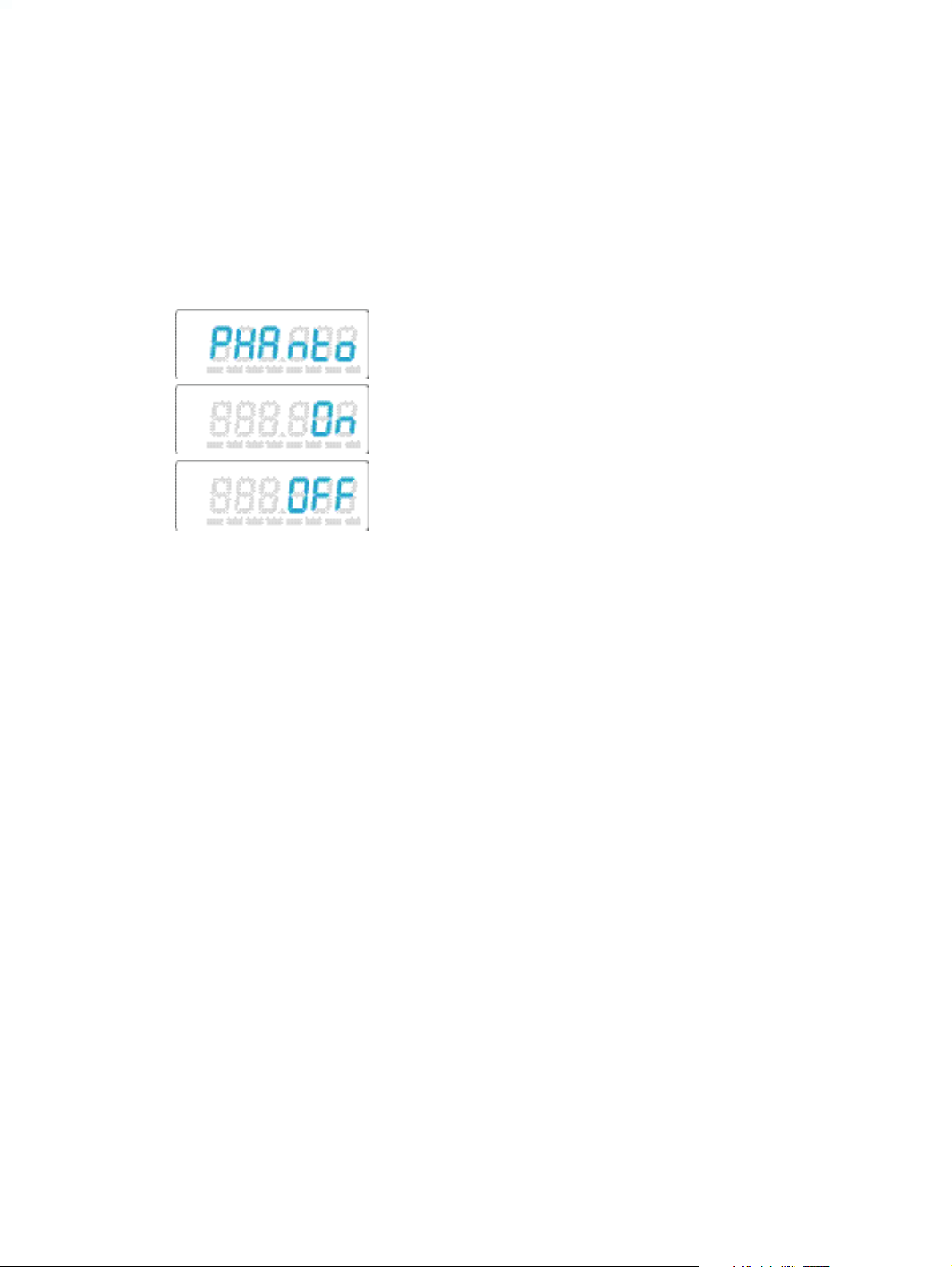

씰 bei Kondensatormikrofonen: Schalten Sie im Menü (Display) die Phan-

tomspeisung (P48) ein ( „6 Bedienung der Sender und Empfänger“).

bei dynamischen Mikrofonen: Schalten Sie die Phantomspeisung (P48)

im Menü (Display) aus ( „6 Bedienung der Sender und Empfän­ger“), da der Stromfluß sonst zu groß ist.

씰 Um den Sender auszuschalten, müssen Sie die Taste ON/OFF erneut

drücken, bis im Display der Schriftzug „OFF“ erscheint. Sie können
dann die Taste loslassen. Die rote LED erlischt.

Hinweis:

Schalten Sie den Aufstecksender aus, bevor Sie das Mikrofon wech­seln.

Sender stummschalten

Mit dem Schiebeschalter MUTE  können Sie den Sender stummschalten.
Der Sender bleibt in Betrieb, lediglich das Tonsignal wird abgeschaltet.

19

Batterieanzeige

Die rote Leuchtanzeige (LED)  und der Bargraph im Display informieren
Sie über den aktuellen Betriebszustand des Senders.

Bargraph:

Der Bargraph zeigt die Batterieleistung in drei Stufen an:
8 Segmente: die Batterie ist voll,
4 Segmente: die Batterieleistung ist ausreichend,
1 Segment: die Batterieleistung ist erschöpft,

sie reicht nur noch für kurze Zeit.

Hinweis:

Auch bei einer bereits benutzten Batterie können für kurze Zeit alle
8 Segmente angezeigt werden.

LED leuchtet:

Der Sender ist eingeschaltet, die Batterieleistung ist ausreichend.

LED blinkt:

Die Leistung reicht nur noch für kurze Zeit! Die Batterie muß in
Kürze ausgewechselt werden, sie hat jetzt noch für wenige Minuten
Leistungsreserve!

20

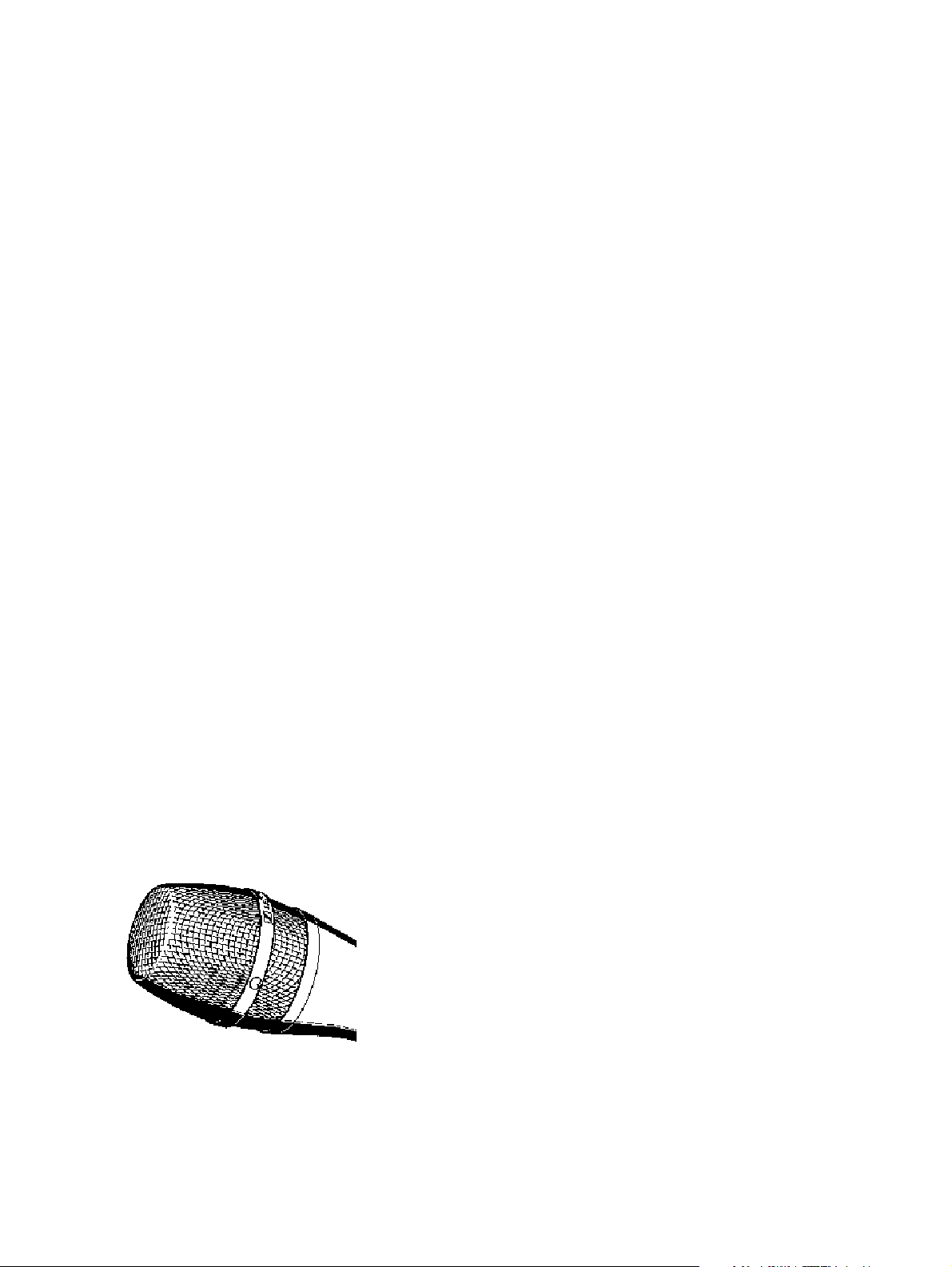

Funkmikrofon SKM 500 in Betrieb nehmen

 Einsprachekorb
 Farbiger Ring zur Kennzeichnung des eingebauten Mikrofonmoduls

grün: Mikrofonmodul MD 835

(Charakteristik: Niere; dynamisch)

blau: Mikrofonmodul MD 845

(Charakteristik: Superniere; dynamisch)

rot: Mikrofonmodul ME 865

(Charakteristik: Superniere; Kondensator)

 Griff des Funkmikrofons
 Batteriefach (von außen nicht sichtbar)
 Displayeinheit
 Drehbare Kappe zum Schutz der Bedienelemente;

durch Drehen der Kappe  erreichbare Tasten und Anzeigen:

 Taste SET
 Taste  (DOWN)
 Taste  (UP)
 Schalter MUTE
 Taste ON/OFF
 Betriebs- und Batteriezustandsanzeige, rote LED

21

Batterie einsetzen/wechseln

씰 Schrauben Sie die Displayeinheit  vom Griff des Funkmikrofons 

auf (gegen den Uhrzeigersinn drehen).

씰 Ziehen Sie die Displayeinheit  soweit heraus, bis das Batteriefach 

vollständig offen ist.

씰 Legen Sie die Blockbatterie (Typ 6 LR 61, 9 Volt) ein. Achten Sie auf die

Polarität.

씰 Schieben Sie das Batteriefach in den Griff des Funkmikrofons ein.
씰 Schrauben Sie die Displayeinheit wieder zu.

씰 Um die Batterie zu wechseln, müssen Sie die Batterie nach oben (Pfeil-

richtung) herausdrücken.

22

Funkmikrofon ein-/ausschalten

씰 Drehen Sie die Kappe  am Boden des Funkmikrofons in die Stel-

lung, in der die Taste ON/OFF zu sehen ist.

씰 Drücken Sie die Taste ON/OFF , um das Funkmikrofon einzuschal-

ten. Die rote LED leuchtet.

씰 Um das Funkmikrofon auszuschalten, müssen Sie die Taste ON/OFF

erneut drücken. bis im Display der Schriftzug „OFF“ erscheint. Sie
können dann die Taste loslassen. Die rote LED erlischt.

Sender stummschalten

Mit dem Schiebeschalter MUTE können Sie den Sender stummschalten. Der
Sender bleibt in Betrieb, lediglich das Tonsignal wird abgeschaltet.

Batterieanzeige

Die rote Leuchtanzeige (LED)  und der Bargraph im Display informieren
Sie über den aktuellen Betriebszustand des Senders.

Bargraph:

Der Bargraph zeigt die Batterieleistung in drei Stufen an:
8 Segmente: die Batterie ist voll,
4 Segmente: die Batterieleistung ist ausreichend,
1 Segment: die Batterieleistung ist erschöpft,

sie reicht nur noch für kurze Zeit.

Hinweis:

Auch bei einer bereits benutzten Batterie können für kurze Zeit alle
8 Segmente angezeigt werden.

LED leuchtet:

Der Sender ist eingeschaltet, die Batterieleistung ist ausreichend.

LED blinkt:

Die Leistung reicht nur noch für kurze Zeit! Die Batterie muß in
Kürze ausgewechselt werden, sie hat jetzt noch für wenige Minuten
Leistungsreserve!

Wechsel des Mikrofonmodules

씰 Entnehmen Sie zunächst die Batterie, lassen Sie bitte das Funkmikrofon

gleich geöffnet.

씰 Schrauben Sie den Einsprachekorb ab.
씰 Lösen Sie die Befestigungsschraube und legen Sie sie beiseite.
씰 Ziehen Sie die Kapsel - wie abgebildet - heraus. Bitte berühren Sie

dabei möglichst nicht die Kontakte!

씰 Stecken Sie die andere Kapsel ein, sichern Sie diese wieder durch die

Befestigungsschraube und schrauben Sie den passenden Einsprache­korb auf.

씰 Setzen Sie die Batterie wieder ein, schließen Sie das Gehäuse und

nehmen Sie das Mikrofon wieder in Betrieb.

Hinweis:

Kapsel und Einsprachekorb mit Schaumeinsatz bilden eine akusti­sche Einheit und müssen stets gemeinsam gewechselt werden. Zur
einfacheren Unterscheidung sind die Mikrofonmodule farbig gekenn­zeichnet (grün: MD 835, blau: MD 845, rot: ME 865).

23

ON/OFF

POWER

6 Bedienung der Sender und Empfänger

Der schnelle Einstieg

Die Sender und Empfänger der Sennheiser evolution wireless Serie ew 500
sind werkseitig so voreingestellt, daß Sie nach der Inbetriebnahme der Gerä­te ( „5 Inbetriebnahme“) sofort arbeiten können. Beachten Sie jedoch,
daß die Aussteuerung des Senders vom Einsatzzweck abhängig ist. Um Über­steuerungen und damit Verzerrungen zu vermeiden, sollten Sie in jedem Fall
überprüfen, ob die voreingestellte Aussteuerung für Ihren Einsatzzweck richtig
ist. ( „Aussteuerung einstellen“).

Tasten

Mit der Taste ON/OFF bzw. beim Empfänger EM 500 mit der Taste POWER
schalten Sie den Sender bzw. Empfänger ein oder aus.

MUTE

SET

Mit dem Schalter MUTE (nur Sender) unterbrechen Sie das Audiosignal
geräuschfrei.

Mit der Taste SET
– rufen Sie das Menü zur Eingabe der Werte auf,
– schalten Sie von einem Menüpunkt zum nächsten weiter,
– schalten Sie bei Eingabe eines Namens zum nächsten Segment weiter,
– kehren Sie an den Menüanfang zurück.



Mit der Taste UP
– ändern Sie den Wert eines Menüpunktes,
– ändern Sie bei der Eingabe eines Namens ein einzelnes Zeichen.



Mit der Taste DOWN
– ändern Sie den Wert eines Menüpunktes,
– ändern Sie bei der Eingabe eines Namens ein einzelnes Zeichen.

24

Anzeigen im LC-Display

Empfänger EM 500

  

    

 Achtstufige Anzeige des ankommenden HF-Signals
 Achtstufige Anzeige des ankommenden NF-Signals mit Über-

steuerungsanzeige „PEAK“, umschaltbar als HF-Signal-Anzeige

 Alphanumerische Hauptanzeige
 Anzeige „LOW BATT“ für den zugehörigen Sender
 Anzeige des Menüpunkts „Frequency“. (Sie kann Standardanzeige des

Empfängers am Menüanfang sein und erscheint nach dem Einschalten.)

 Anzeige des Menüpunkts „Channel“. (Sie kann Standardanzeige des

Empfängers am Menüanfang sein und erscheint nach dem Einschalten.)

 Anzeige des Menüpunkts „Name“. (Sie kann Standardanzeige des Em-

pfängers am Menüanfang sein und erscheint nach dem Einschalten.)

 Squelchanzeige „MUTE“ (Rauschsperre aktiv)
 Diversity-Anzeige (Antenne I oder Antenne II aktiv)

( „11 Diversity-Empfang“)

 

Empfänger EK 500 und Sender SK 500, SKP 500, SKM 500

 Achtstufige Anzeige des ankommenden NF-Signals (nur EK 500)
 Alphanumerische Hauptanzeige
 Dreistufige Batterieanzeige (Sender SK 500, SKP 500, SKM 500)

Hinweis:

Werden Einstellungen im Bedienmenü beschrieben, die für alle Geräte gleich
sind, wird nur die Hauptanzeige des EM 500 abgebildet.



Achtstufige Anzeige des ankommenden HF-Signals (nur EK 500)

25

Grundfunktionen des Sennheiser-Bedienmenüs

Ein besonderes Merkmal der Sennheiser evolution wireless Serie ew 500 ist
die gleichartige Bedienung von Sendern und Empfängern. Unter Streß, wie
auf der Bühne und in laufenden Sendungen, kommt es darauf an, schnell
und präzise in den Betrieb eingreifen zu können. Die Bedienung muß „blind“
und an jedem Gerät mit gleichen Bedienfolgen geschehen können. Dies ist
mit den gleichen Tasten (SET, , ) und je einem Display sowohl am Sender
als auch am Empfänger möglich.

Wichtig:

Durch Betätigung der Tasten / können Sie unmittelbar zwi­schen den voreingestellten Festspeicherplätzen (Presets) umschal­ten. Die Anzeige blinkt. Die Änderung wird sofort wirksam.

 Mit der Taste SET gelangen Sie in das Bedienmenü:

Mit einem kurzen Druck wählen Sie den nächsten Menüpunkt an.
Im Display wird der angewählte Menüpunkt und anschließend der
aktuelle Wert des Menüpunktes angezeigt.

 Mit den Tasten

Menüpunkt vorgenommen:

Die geänderte Einstellung blinkt im Display. Wenn Sie den ursprüng­lichen Wert wieder einstellen, hört das Blinken auf.

Wichtig:

Ihre Eingaben werden ohne weitere Bestätigung wirksam und
sind sofort gespeichert!

In den Menüpunkten „TUNE, CH NO und NAME“ sind die Tasten

 und  mit einem Schnell-Lauf („Repetieren“) ausgestattet. Drük-

ken Sie die Taste kurz, wechselt die Anzeige zum nächsten bzw. vor­herigen Wert. Wenn Sie die Taste drücken und gedrückt halten, be­schleunigt sich die Anzeige. Lassen Sie die Taste wieder los und star­ten neu, beginnt der Durchlauf der Anzeige wiederum langsam. Sie
gelangen so in beiden Anzeigerichtungen schnell und komfortabel
zum gewünschten Einstellwert.

 Mit der Taste SET gelangen Sie zum Menüanfang zurück:

Drücken Sie die Taste SET, um nach Abschluß der Eingabe zum Menü­anfang zurückzukehren. Im Display erscheint wieder die Standardan­zeige.

 und  werden die Einstellungen im jeweiligen

26

Übersicht über die Menüpunkte

Die Bedienung von Sendern und Empfängern der Sennheiser evolution
wireless Serie ew 500 wird durch die weitestgehende Vereinheitlichung des
Bedienmenüs von Sendern und Empfängern vereinfacht:

Anzeige im Display Sender Empfänger
SEnSit Einstellen und Ändern der –

Aussteuerung ( Seite 28)

SQELCH – Einstellen und Ändern der Rausch­SqELCH sperrenschwelle ( Seite 29)

att Empfindlichkeitsbereich beim –

Aufstecksender SKP 500 umschalten
( Seite 29)

SCM – Sound Check beim stationären

Empfänger EM 500 durchführen
( Seite 30)

PHanto Phantomspeisung für Kondensator- –

mikrofone beim SKP 500 ein- bzw.
ausschalten ( Seite 31)

BARS – Umschalten der Bargraph-Anzeige

beim stationären Empfänger EM
500 ( Seite 32)

ltd – Lautstärkebegrenzung für den

Kopfhörerausgang am Empfänger
EK 500 ( Seite 32)

DISPL Auswahl der Standardanzeige Auswahl der Standardanzeige
DiSPL ( Seite 33) ( Seite 33)

TUNE Eingeben und Ändern der Eingeben und Ändern der
tune Sendefrequenz ( Seite 34) Empfangsfrequenz ( Seite 34)

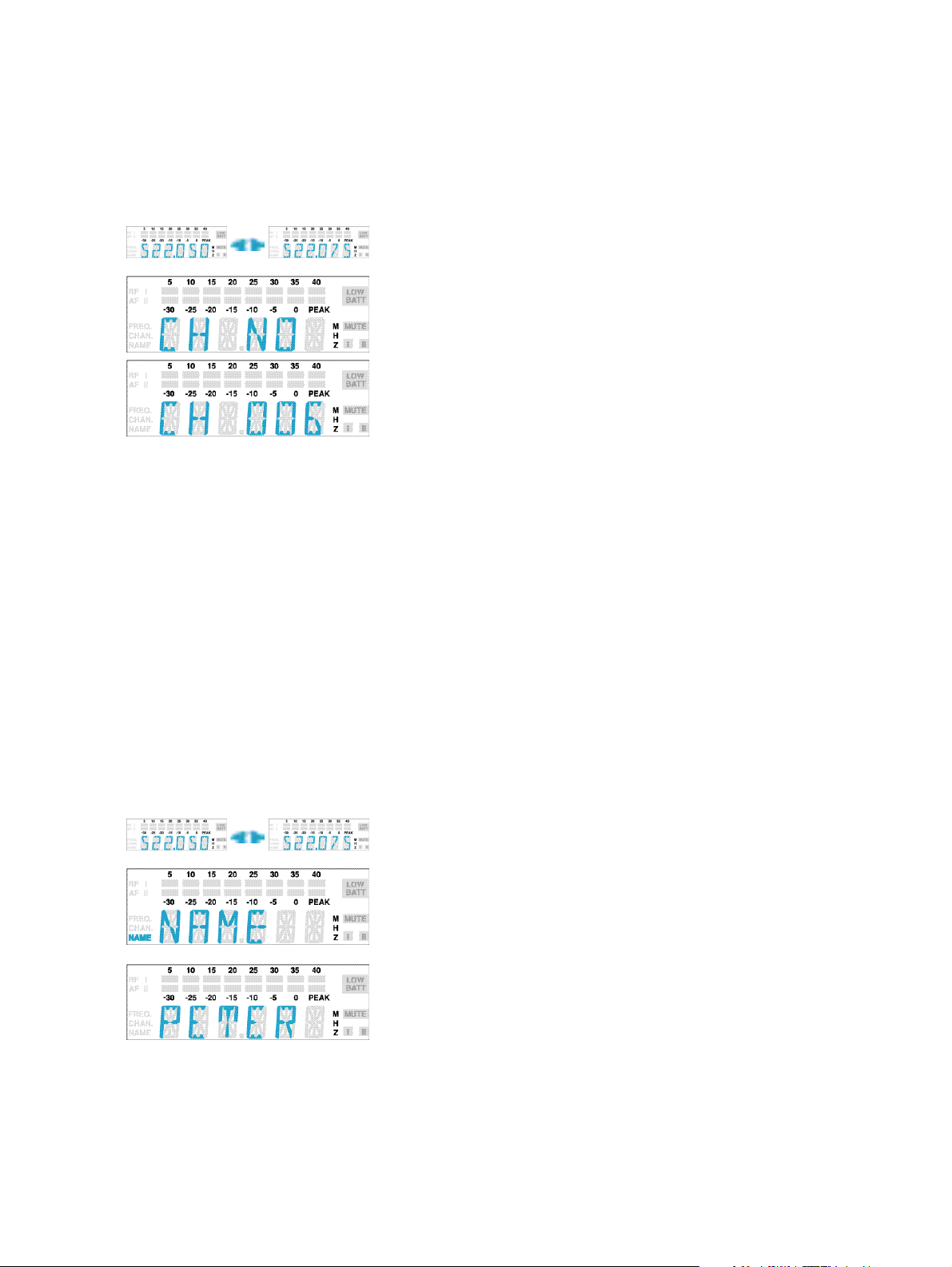

CH NO Eingeben und Ändern der Eingeben und Ändern der
Ch no Kanalnummer ( Seite 35) Kanalnummer ( Seite 35)

NAME – Eingeben und Ändern eines Na-

mens für einen Festspeicherplatz
beim stationären Empfänger EM
500
( Seite 35)

LOCK Sperren der Bedienelemente gegen Sperren der Bedienelemente gegen
Loc unbeabsichtigtes Verstellen unbeabsichtigtes Verstellen

( Seite 36) ( Seite 36)

27

Festspeicherplatz auswählen - Frequenz, Kanalnummer Name (nur EM 500) auswählen

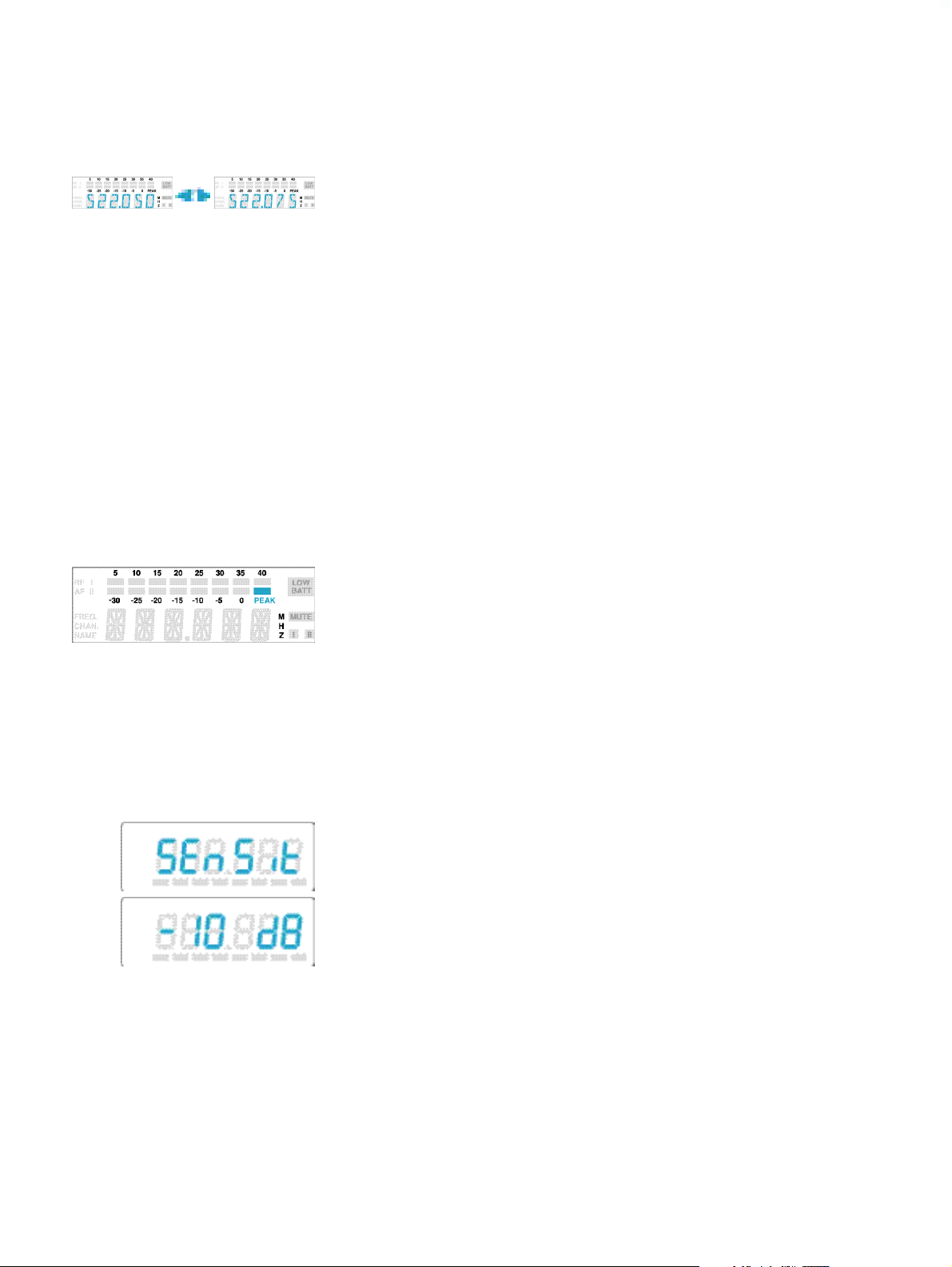

씰 Durch Betätigung der Tasten / können Sie unmittelbar zwischen

den voreingestellten Festspeicherplätzen (Presets) umschalten. Die
Anzeige blinkt. Die Änderung wird sofort wirksam.

씰 Durch Drücken der Taste SET bestätigen Sie die Eingabe. Die Anzei-

ge blinkt nicht mehr.

Hinweis:

Sie können auswählen, welche Standardanzeige (Frequenz, Kanal­nummer oder beim Empfänger EM 500 auch der Name) am Menü­anfang angezeigt werden soll. ( „Standardanzeige umschalten“).
Werkseitig ist die Frequenzanzeige voreingestellt.

SenSit

Aussteuerung einstellen (nur Sender)

Bei Nahbesprechung, bei lauter Stimme des Sprechers oder bei lauten Musik­passagen kann es zu Übersteuerungen der Sendestrecke kommen, die sich
als Verzerrungen bemerkbar machen. Beim Empfänger EM 500 wird die
Übersteuerung durch das Aufleuchten des Segments „PEAK“ im NF-Pegel
angezeigt. Beim Sender SK 500 leuchtet die gelbe Audio-Peak-LED. Ist an­dererseits die Empfindlichkeit zu niedrig eingestellt, wird die Sendestrecke
zu schwach ausgesteuert. Dieses führt zu einem verrauschten Signal.
Sie müssen daher die Empfindlichkeit so einstellen, daß nur bei den lautesten
Passagen das Segment „PEAK“ im NF-Pegel des Empfängers aufleuchtet.

Für die grobe Voreinstellung können Sie von folgenden Richtwerten ausgehen:

laute Musik/Gesang: -30 / -20 dB
Moderation: -20 / -10 dB
Interview: -10 / 0 dB

씰 Wählen Sie mit der Taste SET den Menüpunkt „SEnSit“ an. Im Dis-

play wird der Schriftzug „SEnSit“ und anschließend der aktuelle Wert
der Eingangsempfindlichkeit angezeigt.

씰 Mit den Tasten / können Sie nun die Eingangsempfindlichkeit ver-

ändern. Sie können sie in 10-dB-Schritten zwischen 0 und -30 dB ver­ändern. Der eingestellte Wert blinkt im Display und wird sofort über­nommen.

28

씰 Drücken Sie die Taste SET, um an den Menüanfang zurückzukehren.

Im Display erscheint wieder die Standardanzeige.

SQELCH
SqELCH

Rauschsperrenschwelle einstellen (nur Empfänger)

Die Empfänger der Sennheiser evolution wireless Serie ew 500 sind mit ei­ner einstellbaren Rauschsperrenschwelle ausgestattet, die lästiges Rauschen
bei ausgeschaltetem Sender unterbindet. Darüber hinaus verhindert sie das
Aufrauschen, wenn der Sender den Empfangsbereich verläßt und daher am
Empfänger keine ausreichende Sendeleistung mehr zur Verfügung steht.

씰 Um die Rauschsperrenschwelle einzustellen, müssen Sie mit der Ta-

ste SET den Menüpunkt „SQELCH“ anwählen. Im Display wird der
Schriftzug „SQELCH“ und anschließend die aktuelle Einstellung der
Rauschsperrenschwelle angezeigt.

씰 Mit den Tasten / können Sie nun die Rauschsperrenschwelle ein-

stellen. Sie können die Rauschsperrenschwelle ausschalten (0 dB) oder
in 5-dB-Schritten einen Wert zwischen 5 dB und 40 dB einstellen. Ein
kleinerer Wert senkt die Rauschsperrenschwelle, ein größerer erhöht
sie. Im Display blinkt der eingestellte Wert. Setzen Sie die Rausch­sperrenschwelle bei ausgeschaltetem Sender auf den niedrigsten Wert,
ohne daß der Empfänger aufrauscht. Ein zu hoher Wert vermindert
die Reichweite der Sendestrecke.

Hinweis:

Ist die Rauschsperrenschwelle ausgeschaltet (0 dB), und kein passen­der Sender in Betrieb, tritt dauerhaft lautes Rauschen auf. Dies wird
beim Empfänger EM 500 durch Aufleuchten der Peak-Anzeige des
AF-Bargraphen angezeigt.

Att

씰 Drücken Sie die Taste SET, um an den Menüanfang zurückzukehren.

Im Display erscheint wieder die Standardanzeige.

Aussteuerungsbereich umschalten (nur SKP 500)

Kondensatormikrofone benötigten einen anderen Aussteuerungsbereich als
dynamische Mikrofone. Der Aufstecksender SKP 500 hat die Möglichkeit,
den Aussteuerungsbereich um 20 dB zu verschieben.

씰 Um den Aussteuerungsbereich umzuschalten, müssen Sie mit der Ta-

ste SET den Menüpunkt „Att“ anwählen. Im Display wird der Schrift­zug „Att“ und anschließend die aktuelle Einstellung „Att off“ oder
„Att on“ angezeigt.

씰 Mit den Tasten / können sie nun den Aussteuerungsbereich um-

schalten.

: Aussteuerungsbereich 1 für dynamische Mikrofone,

im Display blinkt die Anzeige „Att off“

: Aussteuerungsbereich 2 für Kondensatormikrofone,

im Display blinkt die Anzeige „Att on“

씰 Drücken Sie die Taste SET, um an den Menüanfang zurückzukehren.

Im Display erscheint wieder die Standardanzeige.

29

SCM Sound Check durchführen (nur EM 500)

Beim Sound Check können Sie überprüfen, ob in dem gesamten Bereich, in
dem Sie den Sender einsetzen möchten, der Empfang in Ordnung ist. Der
Empfänger EM 500 bietet Ihnen die Möglichkeit, einen Sound Check ohne
die Hilfe einer weiteren Person durchzuführen.

씰 Stellen Sie sicher, daß der zugehörige Sender ausgeschaltet ist.

씰 Schalten Sie den Empfänger ein.

씰 Wählen Sie unter „BARS“ die Einstellung „RF/AF“. Stellen Sie die

Rauschsperrenschwelle auf mindestens „5“ (dB).

씰 Mit der Taste SET wählen Sie den Menüpunkt „SCM“ an. Im Display

erscheint die Laufschrift „Sound Check Mode,  Repeat,  END“ und
der Sound Check beginnt.

씰 Schalten Sie den Sender ein und schreiten Sie den Bereich, in dem der

Sender eingesetzt werden soll, ab.

씰 Überprüfen Sie das Ergebnis des Sound Checks am Empfänger. Die

Anzeige „MUTE“ gibt an, ob es in dem abgeschrittenen Bereich Stel­len gab, an denen der Empfang gestört ist („Dropouts“). Die Bargraph­Anzeigen zeigen danach den niedrigsten RF-Pegel und den höchsten
AF-Pegel an. Die Anzeigen „I“ und „II“ zeigen an, daß beide Diversi-
ty-Zweige aktiv sind.

씰 Gab es in dem überprüften Bereich „Dropouts“, müssen Sie heraus-

finden, wo der Empfang gestört ist.
Ist nur ein Diversity-Zweig angezeigt, überprüfen Sie Ihren Antennen-

anschluß.

씰 Wiederholen Sie in diesem Fall den Sound Check für kleinere Ab-

schnitte des gleichen Bereichs. Drücken Sie dazu die Taste  . Im Dis­play erscheint der Schriftzug „REPEAT“. Verändern Sie die Aufstel-
lung der Antennen und drücken Sie die Taste SET. Der Sound Check
beginnt erneut. Die alten Ergebnisse werden dabei gelöscht.

Um den Sound Check zu beenden, müssen Sie die Taste  drücken.
In Display erscheint der Schriftzug „END“.

씰 Drücken Sie die Taste SET, um an den Menüanfang zurückzukehren.

Im Display erscheint wieder die Standardanzeige.

30

PHAnto Phantomspeisung ein- oder ausschalten (nur SKP 500)

Der Sender SKP 500 kann aktive Mikrofone wie Kondensatormikrofone
mit einer 48-V-Spannung versorgen. Dies wird als Phantomspeisung „P48“
bezeichnet. Dynamische Mikrofonmodule werden durch die Phantom­speisung nicht beeinträchtigt. Schalten Sie jedoch die Phantomspeisung aus,
wenn Sie kein Kondensatormikrofon angeschlossen haben, da sich sonst die
Betriebszeit der Batterie auf ca. fünf Stunden reduziert.

Die Phantomspeisung wird über das Menü ein- bzw. ausgeschaltet:

씰 Mit der Taste SET wählen Sie den Menüpunkt „PHAnto“ an. Im Dis-

play blinkt der Schriftzug „PHAnto“ und anschließend wird die aktu­elle Einstellung angezeigt.

씰 Mit der Taste  können Sie die Phantomspeisung einschalten und

mit der Taste  ausschalten. Im Display blinkt der Schriftzug „ON“
oder „OFF“.

씰 Drücken Sie dann die Taste SET, um an den Menüanfang zurückzu-

kehren. Im Display erscheint wieder die Standardanzeige.

31

BARS

Bargraph-Anzeigen ändern (nur EM 500)

Im Normalfall sind die beiden Bargraph-Anzeigen so geschaltet, daß die obere
den RF-Pegel und die untere den AF-Pegel anzeigt. Beim Empfänger EM 500
können Sie die Bargraph-Anzeigen umschalten, so daß auf den beiden Bar­graph-Anzeigen die RF-Pegel der beiden Empfangszweige angezeigt werden.

씰 Drücken Sie die Taste SET, um den Menüpunkt „BARS“ anzuwäh-

len. Im Display wird der Schriftzug „BARS“ und anschließend die
aktuelle Einstellung angezeigt.

씰 Mit den Tasten / können Sie nun die Bargraph-Anzeige ändern:

: RF-Pegel der beiden Empfangszweige

im Display erscheint die Anzeige „RF I/II“

: RF- und AF-Pegel

im Display erscheint die Anzeige „RF/AF“

씰 Drücken Sie die Taste SET, um an den Menüanfang zurückzukehren.

Werden auf den Bargraph-Säulen die RF-Pegel der beiden Empfangs­zweige angezeigt, leuchten neben den Bargraphen die Anzeigen „RF,
I und II“.

Zeigen die Bargraphen den RF- und den AF-Pegel an, leuchten neben
den Bargraphen die Anzeigen „RF“ und „AF“.

Im Display erscheint wieder die Standardanzeige.

32

Ltd

Begrenzung der Lautstärke am Kopfhörerausgang (nur EK 500)

Beim Empfänger EK 500 können Sie die Lautstärke am Kopfhörerausgang
begrenzen. Bei eingeschaltetem Limiter wird die maximale Lautstärke am
Kopfhörerausgang um ca. 15 dB abgesenkt.

씰 Wählen Sie mit der Taste SET den Menüpunkt „Ltd“ an. Im Display

erscheint der Schriftzug „Ltd“ und anschließend die aktuelle Einstel­lung.

씰 Mit der Taste  können Sie den Limiter einschalten und mit der Ta-

ste  ausschalten. Im Display blinkt der Schriftzug „Ltd on“ bzw.
„Ltd OFF“.

씰 Drücken Sie dann die Taste SET, um an den Menüanfang zurückzu-

kehren. Im Display erscheint wieder die Standardanzeige.

Hinweis:

Die Einstellung wirkt nur auf den Kopfhörerausgang des EK 500,
nicht auf den Line-Ausgang.

DISPL
DiSPL

Standardanzeige umschalten

Bei allen Sendern und Empfängern können Sie die Standardanzeige zwi­schen Frequenz und Kanalnummer umschalten. Bei dem Empfänger EM 500
können Sie die Standardanzeige zwischen Frequenz, Kanalnummer und
Namen umschalten.

씰 Wählen Sie mit der Taste SET den Menüpunkt „DISPL“ an. Im Dis-

play erscheint der Schriftzug „DISPL“ und anschließend die aktuelle
Einstellung.

씰 Mit den Tasten / können Sie wechseln zwischen

Name (nur EM 500): „NAME“
Frequenz: „FREQU“
Kanalnummer: „CHANNL“

Im Display blinkt die aktuelle Einstellung der Standardanzeige.

씰 Drücken Sie die Taste SET, um an den Menüanfang zurückzukehren.

Im Display erscheint die neue Standardanzeige.

33

Festspeicherplätze konfigurieren

Die Sender- und Empfänger der Sennheiser evolution wireless Serie ew 500
haben je 16 umschaltbare Festspeicherplätze (Presets). Auf jedem Fest­speicherplatz können Sie eine Sende- bzw. Empfangsfrequenz abspeichern
und ihm eine Kanalnummer zwischen 1 und 255 zuordnen. Bei dem Empfän­ger EM 500 können Sie zusätzlich einen Namen je Festspeicherplatz verge­ben.

Zwischen den Festspeicherplätzen (Presets) können Sie umschalten (  „Fest­speicherplatz auswählen - Frequenz, Kanalnummer, Name (nur EM 500)
auswählen“).

TUNE
tune

Frequenzen einstellen

Sie können die Sende- und Empfangsfrequenz in 25-kHz-Schritten über eine
Bandbreite von maximal 32 MHz verändern.

Hinweise speziell zum Multikanalbetrieb:

Sie können mehrere Geräte der Sennheiser evolution wireless Serie ew 500 auf
unterschiedlichen Frequenzen gleichzeitig benutzen. Die werkseitig voreingestell­ten Frequenzen sind so ausgewählt, daß sich die Funkstrecken nicht gegenseitig
stören. Bevor Sie neue Frequenzkombinationen eingeben, sollten Sie sich über
Randbedingungen in der Broschüre „Sennheiser Revue, Teil 3: Hochfrequenz­Tonübertragungs-Technik mit Planungsteil HF-Technik für die Praxis“, die
Sie bei Ihrem Sennheiser-Vertriebspartner bestellen können, informieren.

씰 Wählen Sie den Festspeicherplatz aus, für den Sie die Frequenz ein-

stellen wollen ( „Festspeicherplatz auswählen“).

씰 Wählen Sie mit der Taste SET den Menüpunkt „TUNE“ an. Im Dis-

play wird zunächst der Schriftzug „TUNE“ und anschließend die Fre­quenzeinstellung des ausgewählten Festspeicherplatzes angezeigt.

씰 Mit den Tasten / können Sie die Frequenz in 25-kHz-Schritten ver-

ändern. Die neue Frequenz wird im Display blinkend angezeigt und
sofort übernommen.

씰 Drücken Sie die Taste SET, um zum Menüanfang zurückzukehren.

Im Display erscheint wieder die Standardanzeige.

34

CH NO
Ch no

Kanalnummer einstellen

Weisen Sie nun dem Festspeicherplatz eine Kanalnummer zu. Sie darf zwi­schen 0 und 255 liegen. Es ist sinnvoll, bei größeren Systemen den Sendern
und Empfängern, die zusammenarbeiten sollen, die gleiche Kanalnummer
zuzuweisen. Sie erleichtern sich damit die Zuordnung.

씰 Wählen Sie den Festspeicherplatz aus, für den Sie die Kanalnummer

einstellen wollen ( „Festspeicherplatz auswählen“).

씰 Wählen Sie mit der Taste SET den Menüpunkt „CH NO“ an. Im Dis-

play wird der Schriftzug „CH NO“ und danach die eingestellte Kanal-
nummer angezeigt.

씰 Mit den Tasten / können Sie nun die Kanalnummer anwählen.

Die im Display blinkende Kanalnummer wird sofort übernommen.

Hinweis:

Bereits auf anderen Festspeicherplätzen benutzte Nummern werden
übersprungen!

씰 Drücken Sie die Taste SET, um zum Menüanfang zurückzukehren.

Im Display erscheint wieder die Standardanzeige.

NAME

Namen für Festspeicherplätze vergeben (nur EM 500)

Der stationäre Empfänger EM 500 verfügt über die Möglichkeit, jedem Fest­speicherplatz neben Empfangsfrequenz und Kanalnummer auch einen Na­men zuzuordnen. Der Name kann sich aus bis zu sechs Zeichen zusammen­setzen wie z.B.:

− Buchstaben mit der Ausnahme von Umlauten,

− Zahlen von 1 bis 0,

− den Sonderzeichen: () -  _ und Leerzeichen.

Häufig wird der Name des Musikers, für den die Einstellungen gemacht
wurden, verwendet.

씰 Wählen Sie den Festspeicherplatz aus, für den Sie den Namen einge-

ben wollen ( „Festspeicherplatz auswählen“).

씰 Wählen Sie mit der Taste SET den Menüpunkt „NAME“ an. Im Dis-

play wird der Schriftzug „NAME“ und anschließend wird der einge­stellte Name des Festspeicherplatzes angezeigt.

씰 Drücken Sie die Tasten /, um die Eingabe zu aktivieren. Im Dis-

play blinkt das erste Segment.

씰 Mit den Tasten / können sie nun ein Zeichen auswählen.

씰 Drücken Sie Taste SET, um zum nächsten Segment zu wechseln und

wählen Sie das nächste Zeichen aus.

씰 Haben Sie den Namen vollständig eingegeben, müssen Sie die Taste

SET drücken, um an den Menüanfang zurückzukehren. Im Display

erscheint wieder die Standardanzeige.

35

LOCK
Loc

Bedienung sperren

Um zu verhindern, daß während des Betriebs unbeabsichtigt Veränderun­gen vorgenommen werden, empfehlen wir Ihnen mit der Lock-Funktion die
Tasten zu sperren.

Sperre einschalten

씰 Nachdem Sie alle Eingaben beendet haben, müssen Sie mit der Taste

SET den Menüpunkt „LOCK“ anwählen. Die aktuelle Einstellung wird

angezeigt.

씰 Drücken Sie die Taste , um die Eingabe zu sperren. Im Display

blinkt die Anzeige „LOC ON“.

씰 Drücken Sie die Taste SET, um an den Menüanfang zurückzukehren.

Hinweis:

Wenn Sie nun die Tasten / oder ON/OFF drücken, erscheint im
Display der Schriftzug „LOCK“ und Sie können keine Veränderungen
vornehmen.

Sperre aufheben

씰 Wählen Sie mit der Taste SET den Menüpunkt „LOCK“ an. Im Display

erscheint die Anzeige „LOC ON“.

씰 Drücken Sie die Taste , um die Lock-Funktion aufzuheben. Im Dis-

play blinkt die Anzeige „LOC OFF“.

씰 Drücken Sie die Taste SET, um an den Menüanfang zurückzukehren.

Im Display erscheint wieder die Standardanzeige und die Bedienung
ist nun wieder möglich.

36

7 Störungssuche

Fehlercheckliste

Fehler Mögliche Ursache

Keine Betriebsanzeige  Verbrauchte Batterien

 Kein Netzanschluß

Kein HF-Signal  Sender und Empfänger nicht auf der

exakt gleichen Frequenz

 Reichweite der Sendestrecke ist über-

schritten

HF-Signal vorhanden, kein  Sender ist stummgeschaltet
Tonsignal („MUTE“)

 Rauschsperrenschwelle am

Empfänger ist zu hoch eingestellt

 SKP 500 liefert keine Phantom-

speisung an Kondensatormikrofon
( „SKP 500 in Betrieb nehmen“)

Tonsignal ist verrauscht  Aussteuerung des Senders ist zu

niedrig

 Ausgangspegel des Empfängers ist zu

niedrig

Tonsignal ist verzerrt  Aussteuerung des Senders ist zu hoch

 Ausgangspegel des Empfängers ist zu

hoch

씰 Rufen Sie bei Ihrem Sennheiser-Partner an, wenn Sie dennoch Probleme

beim Betrieb Ihrer Sendeanlage haben. Er hat eine Lösung für Sie parat.

37

Empfehlungen und Tips

... für die Aufsteckmikrofone ME 2 und ME 4

 Plazieren Sie das Mikrofon mittig, um Pegelschwankungen bei einer Kopf-

drehung im Rahmen zu halten.

 Vermeiden Sie Einwirkung von Schweiß durch direkten Hautkontakt.
 Montieren Sie das Mikrofon sorgfältig und verlegen Sie die Leitung so,

daß keine Geräusche durch Reibung an der Kleidung entstehen.

 Setzen Sie das Richtmikrofon ME 4 immer mit Windschutz ein und rich-

ten Sie es auf die Tonquelle (z.B. Mund) aus.

... für das Headsetmikrofon ME 3

 Setzen Sie das Mikrofon immer mit Poppschutz ein und plazieren Sie es

am Mundwinkel.

 Durch den Abstand zum Mund können Sie die Tiefenwiedergabe variieren.
 Achten Sie darauf, daß die Einsprache zum Mund hin ausgerichtet ist.

Die Einsprache ist durch einen kleinen Punkt gekennzeichnet.

... für den Taschensender SK 500

 Kreuzen Sie nicht die Antenne und die Mikrofonleitung.
 Die Antenne sollte nicht direkt am Körper anliegen. Betreiben Sie den

Sender möglichst mit frei hängender Antenne.

 Den optimalen Sound erreichen Sie durch richtige Aussteuerung des Sen-

ders.

... für das Funkmikrofon SKM 500

 Halten Sie das Funkmikrofon in der Mitte des Griffes. Oben am Korb

gehalten beeinflussen Sie die Richtcharakteristik des Mikrofons, zu weit
unten am Griff vermindern Sie die abgestrahlte Sendeleistung und damit
die Reichweite des Senders.

 Durch den Abstand zum Mund können Sie die Tiefenwiedergabe variie-

ren.

 Den optimalen Sound erreichen Sie durch die richtige Aussteuerung des

Senders.

38

... für den Empfänger EK 500

 Die Antenne des EK 500 sollte nicht direkt am Körper anliegen. Betrei-

ben Sie den Empfänger bitte möglichst mit frei hängender Antenne oder
an der Kamera mit der als Zubehör erhältlichen Wendelantenne A17.

... für den optimalen Empfang

 Die Reichweite des Senders ist sehr abhängig von den örtlichen Bedin-

gungen. Sie kann zwischen 10 m und 150 m betragen. Nach Möglichkeit
sollten Sie für freie Sicht zwischen Sende- und Empfangsantenne sorgen.

 Bei ungünstigen Empfangsbedingungen sollten Sie beim EM 500 zwei

abgesetzte Antennen über Antennenkabel einsetzen (siehe Sennheiser­Zubehörprogramm).

 Halten Sie den empfohlenen Mindestabstand zwischen Sende- und Emp-

fangsantenne ein: 5 m. Damit vermeiden Sie eine HF-Übersteuerung des
Empfängers.

 Halten Sie den empfohlenen Mindestabstand der Empfangsantennen zu

Stahl und Beton ein: 50 cm.

... für den Betrieb einer Multikanal-Anlage

 Sie können nicht alle einstellbaren Frequenzkombinationen parallel ein-

setzen. Die werkseitig voreingestellten Frequenzen (Presets) sind jedoch
für Multikanalanwendung nutzbar. Zu alternativen Frequenzkombina­tionen berät Sie Ihr Sennheiser-Partner.

 Vermeiden Sie beim Einsatz mehrerer Sender Störungen in den

Sendestrecken durch ausreichenden Abstand der Sender zueinander. Die
Sender sollten mindestens 20 cm Abstand voneinander haben.

 Nutzen Sie spezielles Zubehör für Multikanal-Anwendungen (siehe

Sennheiser-Zubehörprogramm).

8 Pflege und Wartung

Funkmikrofon SKM 500

Sie sollten hin und wieder den Einsprachekorb des Funkmikrofons SKM 500
reinigen.

씰 Schrauben Sie den Einsprachekorb vom Funkmikrofon ab (gegen den

Uhrzeigersinn drehen).

씰 Reinigen Sie den Einsprachekorb mit einem leicht feuchten Tuch von

innen und von außen.

Hinweis:

Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel. Berüh­ren Sie möglichst nicht die elektrischen Kontakte.

씰 Schrauben Sie den Einsprachekorb wieder auf das Funkmikrofon auf.

39

9 Übersicht

Wireless – drahtlose Übertragungsanlagen

Freiheit auf der Bühne, kein Kabelgewirr, kein Stolpern über störende Ka­bel, all das wird möglich mit drahtlosen (wireless) Übertragungsanlagen.
Gefunkt wird im UHF-Bereich. Und das aus guten Gründen: Dort stören
keine Oberwellen von Netzteilen, Leuchtstofflampen oder Kühlgeräten usw.
Die Funkwellen breiten sich besser aus als im UKW oder VHF-Bereich, die
Sendeleistung kann sehr gering gehalten werden und nicht zuletzt sind eini­ge UHF-Bereiche von der zuständigen Zulassungsbehörde weltweit für
Wireless-Anwendungen freigegeben.

Bei den Sendern gibt es zwei Typen. Es gibt Mikrofone, die direkt mit dem
Sender verbunden sind (Funkmikrofone, Mikrofone mit Aufstecksender) und
es gibt Taschensender, an denen das Mikrofon oder das Musikinstrument
(z.B. Gitarre) mit einem Kabel angeschlossen werden.

Frische Batterien sorgen bei Sendern stets für gute Sendeleistung über eine
lange Betriebsdauer. Es sollten stets Alkali-Mangan-Batterien verwendet wer­den. Auch gilt es zu bedenken, daß Batterien eine längere Betriebsdauer
haben als Akkus.

Eine gute Einstellung des Empfindlichkeitsreglers am Sender verhindert ei­nerseits eine Übermodulation mit starken Verzerrungen, andererseits eine
Untermodulation mit zu geringem Signal/Rauschabstand. Die Einstellung
sollte vor jedem Auftritt geprüft werden.

Die richtige Position von Aufsteckmikrofonen muß ausprobiert werden. Im
Haaransatz, fest im Kostüm eingenäht oder einfach am Jackenrevers, es gibt
viele Orte dafür. Schweiß und Schminke sind die größten Feinde für die
kleinen Aufsteckmikrofone.

Fehler wie z.B. Verzerrungen, Pfeifen oder starkes Rauschen können auftre­ten, wenn mehrere Sender auf der Bühne benutzt werden. Dann sind die
Sendefrequenzen nicht aufeinander abgestimmt und es kommt zu Interferen­zen und Intermodulationen. Ihr Sennheiser-Vertriebspartner nennt Ihnen
gerne optimal aufeinander abgestimmte Sendefrequenzen, die diese Fehler
verhindern.

40

Rauschunterdrückung durch HDX

Funkstrecke

Störsignale

Sender

Fortschritt, den Sie hören können:
Diese Gerätefamilie ist mit dem neuen Sennheiser-Rauschunterdrückungs-

system HDX ausgerüstet. HDX reduziert Störungen aus dem Funkfeld. Es
erhöht den Rauschspannungsabstand bei der drahtlosen Tonübertragung
auf bis zu 110 dB.

HDX ist ein Breitband-Kompanderverfahren, das die NF-Pegel auf der Sender-

seite im Verhältnis 2:1 (auf dB bezogen) komprimiert und auf der Empfänger­seite exakt spiegelbildlich wieder expandiert.

HDX wurde für den Einsatz in der hochwertigen drahtlosen Bühnen- und

Studiotechnik entwickelt und für Sennheiser patentiert.

Hinweis:

Nur Sender und Empfänger, die beide mit HDX ausgestattet sind, arbeiten
einwandfrei zusammen. Ist das nicht der Fall, ist die Dynamik drastisch ver­ringert, die Übertragung klingt dumpf und flach. HDX ist an den Geräten
nicht abschaltbar.

Steckerbelegungen

XLR-3-Stecker am EM 500 6,3-mm-Klinke am EM 500

symmetrisch unsymmetrisch symmetrisch unsymmetrisch Kopfhörer

Empfänger

3,5-mm-Klinke am SK 500 3,5-mm-Klinke

symmetrisch unsymmetrisch Kopfhörer

Hohlklinke/Stromversorgung

41

Diversity-Empfang

Der Empfänger EM 500 arbeitet nach dem „True-Diversity-Verfahren“:
Eine Empfangsantenne nimmt nicht nur die auf dem direkten Weg ankom-

menden elektromagnetischen Wellen auf, sondern auch deren Reflexionen,
die im Raum durch Wände, Fenster, Decken und Einbauten erzeugt werden.
Bei Überlagerung dieser Wellen treten Auslöschungen auf, die man auch als
„Feldstärkelöcher“ bezeichnet. Eine andere Position für die Empfangsanten­ne kann bei derselben Senderposition Abhilfe schaffen. Bei beweglichen Sen­dern (üblich) tritt dann jedoch das Feldstärkeloch bei einer anderen Sender­position auf. Nahezu völlig vermeiden lassen sich Feldstärkelöcher jedoch
nur durch das True-Diversity-Verfahren.

Beim True-Diversity-Verfahren gibt es statt einer Antenne und einem Emp­fänger nun zwei Antennen und zwei Empfängerzweige. Die Antennen ste­hen räumlich getrennt. Durch eine Vergleichsschaltung wird stets der
Empfängerzweig mit dem stärkeren HF-Signal auf den gemeinsamen NF­Ausgang geschaltet. Das Risiko, „Feldstärkelöcher“ an beiden Antennen zeit­gleich zu erhalten, wird sehr gering.

Die Anzeige des jeweils durchgeschalteten Diversity-Zweiges I oder II er­folgt im Display des Empfängers.

42

Steuersignal

Empfängerzweig I Empfängerzweig II

Empfängerzweig I Empfängerzweig II

Elektronische

Umschaltung des

NF-Signals

Steuersignal

Technische Daten

System

Hochfrequenzeigenschaften

Modulationsart Breitband-FM
Frequenzbereiche 518 – 550, 630 – 662, 740 – 772, 790 – 822, 838 – 870 MHz
Sende-/Empfangsfrequenzen 1280 (speicherbar auf 16 Festspeicherplätzen),

abstimmbar in 25-kHz-Schritten

Schaltbandbreite 32 MHz
Nennhub / Spitzenhub ± 24 kHz / ± 48 kHz
Frequenzstabilität ≤ ± 15 ppm

Niederfrequenzeigenschaften

Kompandersystem Sennheiser HDX
NF-Übertragungsbereich 60 – 18.000 Hz
Signal-Rauschabstand bei 1 mV
und Spitzenhub, HDX ≥ 110 dB(A)
Klirrfaktor (bei Nennhub und 1 kHz) ≤ 0,9 %

Gesamtsystem, allgemein

Temperaturbereich -10°C bis +55°C
Abmessungen Setkoffer [mm] 380 x 370 x 70
Gewicht Setkoffer mit EM 500 ca. 3100 g

Setkoffer mit EK 500 ca. 2200 g

In Übereinstimmung mit den Normen ETS 300 422, ETS 300 445 (CE), FCC

HF

Empfänger

Hochfrequenzeigenschaften EM 500 앚EK 500

Empfängerprinzip True-Diversity 앚Non-Diversity
Empfindlichkeit (mit HDX, Spitzenhub) < 2,5 µV für 52 dB

Aeff S/N

Schaltschwelle der Rauschsperre 0 bis 100 µV einstellbar
Antenneneingänge 2 BNC-Buchsen 앚M3-Gewinde
Antennenlänge [mm] Teleskopantennen 앚518 – 550 MHz: 130

앚630 – 662 MHz: 110
앚740 – 772 MHz: 90
앚790 – 822 MHz: 90
앚838 – 870 MHz: 80

Antenneneingangsimpedanz 50 Ω

Niederfrequenzeigenschaften

NF-Ausgangsspannung
bei Spitzenhub 1 kHz
AF OUT XLR-3-Buchse: 앚3,5-mm-Klinkenbuchse:

Pegelabschwächung 0 bis 40 dB 앚
PHONES 6,3-mm-Klinkenbuchse: 앚3,5-mm-Klinkenbuchse:

NF

sym.: +10 dB

unsym.: +4 dB

앚 sym.: +10 dB

u

앚

u

2 x > 100 mW an 32 Ω 앚2 x > 100 mW an 32 Ω

u

43

Gesamtgerät EM 500 앚EK 500

Spannungsversorgung 10,5 – 16 V DC

앚9 V (Batterie 6 LR 61)

Nennspannung 12 V DC 앚
Stromaufnahme (Betriebszeit) ca. 200 mA 앚ca. 75 mA (4 – 6 h)
Abmessungen [mm] 212 x 145 x 38 앚110 x 65 x 22
Gewicht ca. 1100 g 앚ca. 255 g

Sender

Hochfrequenzeigenschaften SK 500 앚SKP 500 앚SKM 500

HF-Ausgangsleistung an 50 Ω typ. 30 mW
Antennenlänge [mm] 518 – 550 MHz: 130

앚

630 – 662 MHz: 110 앚

740 – 772 MHz: 90 앚

790 – 822 MHz: 90 앚

838 – 870 MHz: 80 앚

Niederfrequenzeigenschaften

Max. Eingangsspannung MICRO: 1,8 V
(bei Spitzenhub, 1 kHzNF ) LINE: 2,4 V

eff
eff

앚2,9 V

eff

앚–

Gesamtgerät

Spannungsversorgung 9-V-Block, Alkali-Mangan, 6 LR 61
Max. Stromaufnahme bei Nennspannung ≤ 60 mA
Betriebszeit > 8 h 앚> 8 h (mit P48 > 5h) 앚> 8 h
Abmessungen [mm] 110 x 65 x 22 앚105 x 43 x 43 앚Ø 50 x 225
Gewicht ca. 255 g 앚ca. 195 g 앚ca. 450 g

Mikrofone

ME 2 앚ME 3 앚ME 4

Schallwandler elektret 앚elektret 앚elektret
Empfindlichkeit 20 mV/Pa 앚1,6 mV/Pa 앚40 mV/Pa
Schalldruck 130 dB SPL 앚150 dB SPL 앚120 dB SPL
Richtwirkung Kugel 앚Superniere 앚Niere

MD 835 앚MD 845 앚ME 865

Schallwandler dynamisch 앚dynamisch 앚elektret
Empfindlichkeit 1,5 mV/Pa 앚1 mV/Pa 앚3 mV/Pa
Schalldruck 150 dB SPL 앚154 dB SPL 앚144 dB SPL
Richtwirkung Niere 앚Superniere 앚 Superniere

44

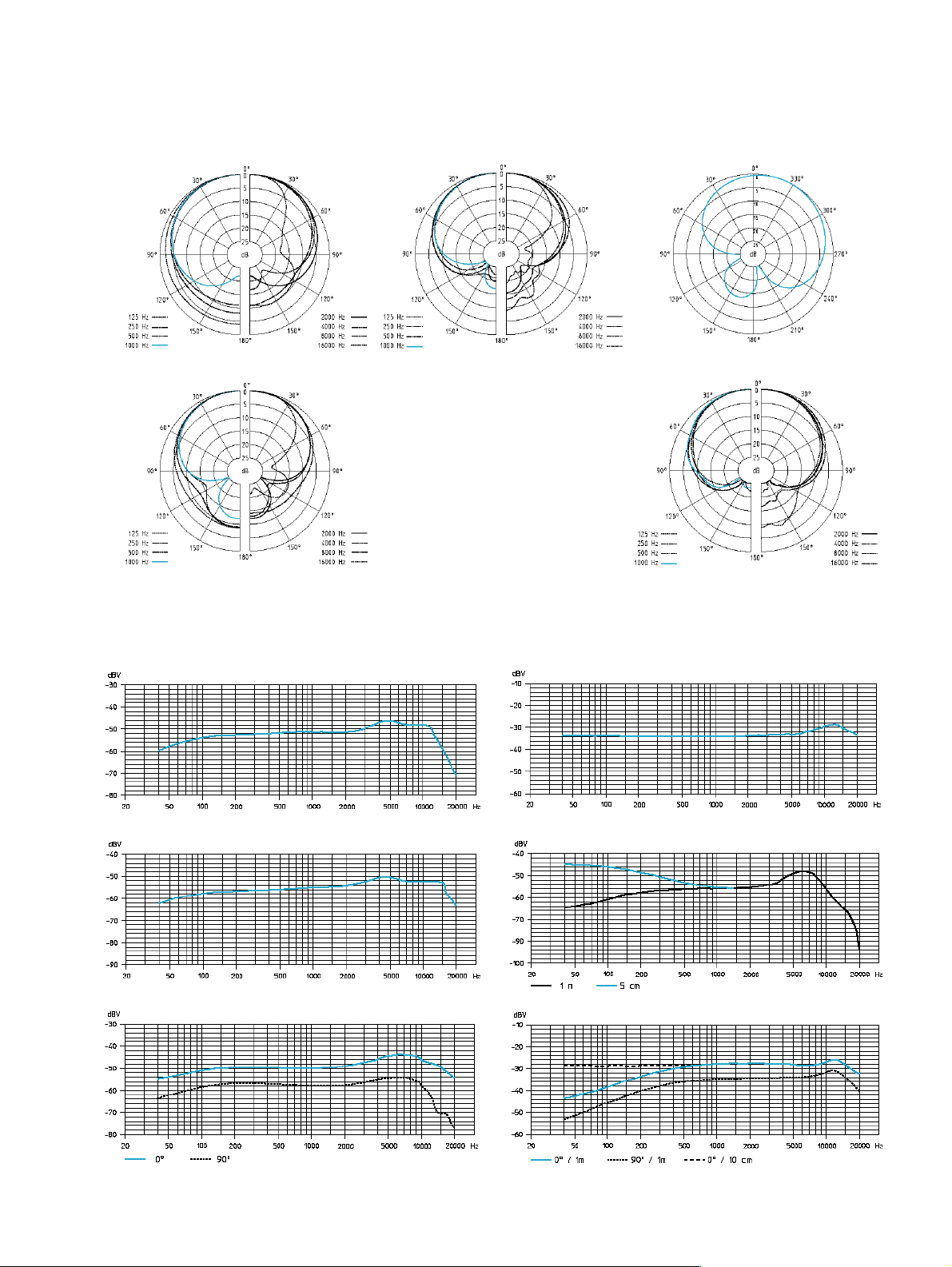

Polardiagramme der Mikrofone / Mikrofonmodule

MD 835 ME 865 ME 3

MD 845 ME 4

Frequenzgänge der Mikrofone / Mikrofonmodule

MD 835 ME 2

MD 845 ME 3

ME 865 ME 4

45

Zubehör

MD 835

MD 845

ME 865

MZW 1

MZQ 1

ME 2

ME 4

ME 3

CI 1

Mikrofonmodul für SKM 500,
dynamisch, Nierencharakteristik

Mikrofonmodul für SKM 500,
dynamisch, Supernierencharakteristik

Mikrofonmodul für SKM 500,
Kondensator, Supernierencharakteristik

Wind- und Poppschutz für SKM 500

Mikrofonklemme für SKM 500

Aufsteckmikrofon für SK 500,
Kondensator, omnidirektional

Aufsteckmikrofon für SK 500,
Kondensator, Nierencharakteristik

Headsetmikrofon für SK 500,
Kondensator, Supernierencharakteristik

Instrumentenkabel für SK 500,
mit 6,3-mm-Klinkenstecker

CL 2

GA 1

AM 1

A 1031-U

AB 1-A
AB 1-B

AB 1-C

AB 1-D

AB 1-E

1019-A1 / 5 / 10

ASP 1

NT 1

Line-Kabel für SK 500,
mit 3-poligem XLR-Stecker, female

Rackadapter für EM 500,
zur 19”-Rackmontage von zwei EM 500/ASP 1
oder ein EM 500/ASP 1 mit AM 1

Rackadapter für Antennenfrontmontage

UHF-Antenne,
passiv, omnidirektional, für Stativmontage

UHF-Antennenbooster 518 – 550 MHz
10 dB Verstärkung 630 – 662 MHz
bei Einsatz von ASP 1 740 – 772 MHz

790 – 822 MHz
838 – 870 MHz

Antennenkabel, BNC-Anschluß 1 m / 5 m / 10 m

Antennensplitter,
2 x 1:4, passiv, zum Anschluß von vier EM 500
an zwei A 1031-U / AB 1

Steckernetzteil für ASP 1

46

DC-Speiseadapter,

DC 1

zur externen 12-V-DC-Speisung von SK/EK 500
anstatt 9-V-Batterie

A 17-1
A 17-2

CC 1

Wendelantenne für EK 500 518 – 662 MHz
zum Einsatz an der Kamera 740 – 870 MHz

Tragekoffer für SET 500

47

279

280

281

282

283

Aktuelle Informationen zu Sennheiser-Produkten erhalten
Sie auch im Internet unter „www.sennheiser.com“.

Up to date information on Sennheiser products can also be found
on the Internet under “www.sennheiser.com”.

Vous trouverez également toutes les informations actuelles relatives
aux produits Sennheiser sur Internet, sous “www.sennheiser.com“.

Informazioni attuali sulla gamma di prodotti Sennheiser sono
disponibili anche in Internet al sito „www.sennheiser.com“.

También en Internet, bajo „www.sennheiser.com“ obtendrá Vd.
informaciones actuales sobre los productos Sennheiser.

Actuele informatie met betrekking tot Sennheiser producten
vindt u ook op Internet onder “www.sennheiser.com“.

Sennheiser electronic GmbH & Co. KG Telefon: [phone] Printed in Germany
D-30900 Wedemark Telefax: [phone] Publ. 07/00 79747 / A 02

284

INSTRUCTION MANUAL

evolution wireless Series

w 500

49

1 Contents

Chap. Contents Page

1 Contents ............................................................................................ 50

2 Short description .............................................................................. 51

3 Important notes ................................................................................ 51

4 System variants................................................................................. 52

5 Preparing the devices for use........................................................... 55

EM 500 receiver ......................................................................... 55

EK 500 pocket receiver .............................................................. 58

SK 500 pocket transmitter ......................................................... 61

SKP 500 plug-on transmitter ..................................................... 64

SKM 500 hand-held transmitter ................................................ 67

6 Operation .......................................................................................... 70

7 Troubleshooting ............................................................................... 83

8 Care and maintenance ..................................................................... 85

9 Overview .......................................................................................... 86

Wireless transmission systems ................................................... 86

HDX noise reduction.................................................................... 87

Connector assignment ................................................................ 87

Diversity reception ..................................................................... 88

Technical data ............................................................................. 89

Accessories .................................................................................. 92

Licences ......................................................................................278

50

Thank you for choosing Sennheiser!

We have designed these products to give you reliable operation over many
years.

Please take a few moments to read these instructions carefully, as we want
you to enjoy your new Sennheiser products quickly and to the full.

2 Short description

With the evolution wireless Series ew 500, Sennheiser offers musicians, video
and sound amateurs, reporters and private broadcasters high-quality
state-of-the-art RF transmission systems with a high level of operational
reliability and ease of use. Transmitters and receivers permit wireless
transmission with studio-quality sound. Due to further optimised PLL and
microprocessor technology, the HDX noise reduction system and true diversity
technology (excluding pocket receivers), these transmission systems ensure
interference-free transmission and minimise dropouts in the RF link.

The systems can be supplied in five frequency ranges within the UHF band.
Please note: Frequency usage is different for each country. Your Sennheiser
agent will have all the necessary details on the available legal frequencies for
your area.

Range A: 518 – 550 MHz,
Range B: 630 – 662 MHz,
Range C: 740 – 772 MHz,
Range D: 790 – 822 MHz,
Range E: 838 – 870 MHz.

ew 500 transmitters and receivers each have 16 frequency memories to store
your selection out of 1280 transmission/receiving frequencies which are freely
selectable within the preset frequency range.

Each system has 16 factory-preprogrammed frequency memories, so that
– the systems are ready for immediate use after switch-on,
– several systems can be operated simultaneously on the factory-preset

transmission and receiving frequencies without causing intermodulation
interference. However, all frequency settings can be changed to your
individual needs, if required.

Each system consists of
– a receiver (mains or pocket)
– a hand-held/pocket/plug-on transmitter and
– comes complete with all necessary accessories.

3 Important notes

Never open electronic devices! This must only be done by authorised
personnel and is all the more important for units connected to AC outlets. If
devices are opened by customers in breach of this instruction, the warranty
is voided.

Always disconnect the devices from the mains by removing the plug when
you wish to change connections or move the devices to a different place.

Keep the devices away from central heating radiators and electric heaters.
Never expose them to direct sunlight.

Use the devices in dry rooms only.
Use a damp cloth for cleaning the devices. Do not use any cleansing agents

or solvents.

51

EK 500

EM 500

4 System variants

Set w 501

This is a versatile system suitable for many applications. The plug-on
transmitter converts a standard wired microphone into a radiomicrophone.
The transmitter includes a switch for 48 V phantom powering for use with
phantom powered condenser microphones - thus eliminating battery power
packs as well as the cable.
Set ew 501 consists of: EM 500 receiver, SKP 500 plug-on transmitter, plug­in mains unit, battery, antennas and operating manual.

Set w 501-p

Having the same transmitter as the Set ew 501, this system replaces the
mains receiver with a pocket receiver for mobile, monitoring or camera­mounted applications.
Set ew 501-p consists of: EK 500 pocket receiver, SKP 500 plug-on transmitter,
two batteries, antennas, line output cable, camera kit and operating manual.

Set w 512

This system is ideal for theatre and presentation use. The unobtrusive clip­on microphone is virtually invisible, and its omni-directional pattern minimises
drop-outs caused by the speaker turning his/her head.
Set ew 512 consists of: EM 500 receiver, SK 500 pocket transmitter, ME 2
miniature clip-on omni-directional condenser microphone, plug-in mains unit,
battery, antennas and operating manual.

SK 500

SKP 500

Set w 512-p

Having the same transmitter as the Set ew 512, this system replaces the
mains receiver with a pocket receiver for mobile, monitoring or camera­mounted applications.
Set ew 512-p consists of: EK 500 pocket receiver, SK 500 pocket transmitter,
ME 2 miniature clip-on omni-directional condenser microphone, two batteries,
antennas, line output cable, camera kit and operating manual.

Set w 522

This system is ideal for presentation and PA applications in acoustically
difficult rooms. The unobtrusive cardioid clip-on microphone can be directed
towards the speakers mouth.
Set ew 522 consists of: EM 500 receiver, SK 500 pocket transmitter, ME 4
miniature clip-on cardioid condenser microphone, plug-in mains unit, battery,
antennas and operating manual.

Set w 522-p

Having the same transmitter as the Set ew 522, this system replaces the
mains receiver with a pocket receiver for mobile, monitoring or camera­mounted applications.
Set ew 522-p consists of: EK 500 pocket receiver, SK 500 pocket transmitter,
ME 4 miniatureclip-on cardioid condenser microphone, two batteries,
antennas, line output cable, camera kit and operating manual.

52

SKM 500

ME 2 omni-directional
clip-on microphone
with microphone clip

Set w 535

This system is ideal for vocal applications.
Set ew 535 consists of: EM 500 receiver, SKM 500 hand-held transmitter
with MD 835 cardioid dynamic microphone module, plug-in mains unit,
battery, antennas, microphone clamp and operating manual.

Set w 535-p

Having the same transmitter as the Set ew 535, this system replaces the
mains receiver with a pocket receiver for mobile, monitoring or camera­mounted applications.
Set ew 535-p consists of: EK 500 pocket receiver, SKM 500 hand-held
transmitter with MD 835 cardioid dynamic microphone module, two
batteries, antennas, line output cable, camera kit, microphone clamp and
operating manual.

Set w 545

This system is ideal for vocal applications in venues with high ambient noise
levels. The super-cardioid dynamic microphone head has excellent feedback
rejection.
Set ew 545 consists of: EM 500 receiver, SKM 500 hand-held transmitter
with MD 845 super-cardioid dynamic microphone module, plug-in mains
unit, battery, antennas, microphone clamp and operating manual.

ME 4 cardioid
clip-on microphone
with microphone clip

Set w 545-p

Having the same transmitter as the Set ew 545, this system replaces the
mains receiver with a pocket receiver for mobile, monitoring or camera­mounted applications.
Set ew 545-p consists of: EK 500 pocket receiver, SKM 500 hand-held
transmitter with MD 845 super-cardioid dynamic microphone module, two
batteries, antennas, line output cable, camera kit, microphone clamp and
operating manual.

Set w 552

This system is ideal for hands-free vocal applications. Supplied complete
with the ME 3 headmic (which has superb feedback rejection), this system
gives complete freedom of expression to stage vocalists as well as proving a
boon to sports commentators/referees and aerobic instructors.
Set ew 552 consists of: EM 500 receiver, SK 500 pocket transmitter, ME 3
condenser super-cardioid headmic, plug-in mains unit, battery, antennas and
operating manual.

Set w 552-p

Having the same transmitter as the Set ew 552, this system replaces the
mains receiver with a pocket receiver for mobile, monitoring or camera­mounted applications.
Set ew 552-p consists of: EK 500 pocket receiver, SK 500 pocket transmitter,
ME 3 condenser super-cardioid headmic, two batteries, antennas, line output
cable, camera kit and operating manual.

ME 3 headmic

53

Set w 565

This system, due to its excellent feedback rejection and wide dynamic range,
is the ideal choice for vocals and presentations.
Set ew 565 consists of: EM 500 receiver, SKM 500 hand-held transmitter
with ME 865 super-cardioid condenser microphone module, plug-in mains
unit, battery, antennas, microphone clamp and operating manual.

Set w 565-p

Having the same transmitter as the Set ew 565, this system replaces the
mains receiver with a pocket receiver for mobile, monitoring or camera­mounted applications.
Set ew 565-p consists of: EK 500 pocket receiver, SKM 500 hand-held
transmitter with ME 865 super-cardioid condenser microphone module, two
batteries, antennas, line output cable, camera kit, microphone clamp and
operating manual.

Set w 572

This system is for connecting musical instruments (e.g. guitar) which have a

1

/4” (6.3 mm) jack socket directly to the pocket transmitter.
Set ew 572 consists of: EM 500 receiver, SK 500 pocket transmitter, CI 1
instrument (guitar) cable, plug-in mains unit, battery, antennas and operating
manual.

Set w 572-p

Having the same transmitter as the Set ew 572, this system replaces the
mains receiver with a pocket receiver for mobile, monitoring or camera­mounted applications.
Set ew 572-p consists of: EK 500 pocket receiver, SK 500 pocket transmitter,
CI 1 instrument (guitar) cable, two batteries, antennas, line output cable,
camera kit and operating manual.

54

5 Preparing the devices for use

EM 500 receiver

 Headphone output, 1/4” (6.3 mm) jack socket (PHONES)
 Headphone volume control (VOL)
 LC display
  button (UP)
  button (DOWN)
 SET button
 POWER (ON/OFF) button
 Cable grip for power supply DC cable
 DC socket for connection of mains unit (DC-IN)
 AF output, XLR-3M socket (AF OUT BAL/UNBAL)
 AF output, 1/4” (6.3 mm) jack socket (AF OUT BAL/UNBAL)
 AF output level control (AF LEVEL)
 Antenna input II (ANT II), BNC socket
 Antenna input I (ANT I), BNC socket

55

Mounting the rubber feet

To ensure that the receiver cannot slip on the surface on which it is placed,
four self-adhesive soft rubber feet are supplied. These feet are stuck into the
recesses on the bottom side of the receiver. (N.B.: Do

not use these feet if

rackmounting the receiver).

씰 Ensure that the recesses are clean and free from grease before fixing

the feet.

Attention!

Some furniture surfaces have been treated with varnish, polish or
synthetics which might cause stains when they come into contact with
other synthetics. Despite a thorough testing of the synthetics used by
us, we cannot rule out the possibility of discolouration, since we don’t
know your furniture.

Connecting the antennas

The EM 500 receiver can be used with either telescopic antennas (supplied)
or remote antennas (available as accessories).

The supplied telescopic antennas can be mounted quickly and easily to the
rear of the receiver and are suitable for all applications where – good reception
conditions provided – a wireless transmission system is to be used without a
large amount of installation work.

씰 Connect the telescopic antennas to BNC sockets  and  at the

rear of the receiver. Pull the antennas out and align them upwards in
a V-shape.

If the receiver position is not the best antenna position for optimum reception,
you can use remote antennas. These are available as accessories.

56

Connecting the mains unit

씰 Insert the DC connector on the power supply output cable into socket

 at the rear of the receiver.

씰 Pass the cable through the cable grip .

Connecting the amplifier/mixing console

씰 Connect the amplifier/mixing console either

– to the XLR-3M socket  or
– to the 1/4” (6.3 mm) jack socket .
For information on balanced and unbalanced connection, please refer

to the chapter “9 Overview”.

Switching the receiver on/off

씰 Press the POWER button  to switch the receiver on.
씰 To switch the receiver off, press the POWER button until “OFF” appears

on the display. You can then release the button.

After a power failure, the device returns to the previous setting (ON/OFF).

Adjusting the AF output level

씰 Use the AF output level control  to adjust the AF signal level that

appears at outputs  and .

Connecting the headphones

씰 Connect the headphones to the headphone output (PHONES) 

for monitoring the audio signal.

씰 Use the headphone volume control  to adjust the volume.

Attention: First set the volume control to the lowest volume by turning
it counter-clockwise as far as possible!

Volume up? – NO!

When people use headphones, they tend to choose a higher volume
than with loudspeakers. Listening at high volume levels for long
periods can lead to permanent hearing defects. Please protect your
hearing, Sennheiser headphones have an excellent sound quality even
at low volumes.

57

EK 500 pocket receiver

 Antenna
 Red LED for operation and battery status indication (ON/LOW BAT)
 Green LED for RF signal indication (RF)
 Cover plate for battery compartment
 Cover plate for display and operating controls
 Headphone output (EARPHONES), 3.5 mm jack socket
 AF output (AF OUT), 3.5 mm jack socket
 Volume control for AF and headphone output
 SET button
 ON/OFF button
 LC display
  button (DOWN)
  button (UP)

58

Inserting and changing the battery

씰 Slide the cover of the battery compartment  in the direction of the

embossed arrow until it clicks audibly.

씰 Open the cover.
씰 Insert the 9 V PP3 battery (IEC 6 LR 61). Please observe correct polarity

when inserting the battery.

씰 Close the battery compartment.
씰 To remove the battery, push the small red lever  in the battery

compartment towards the bottom side of the receiver.

Note:

We recommend powering the receiver by a standard PP3 alkaline
battery. If powered by a rechargeable 9 V battery, the operating time
will be drastically reduced.

Connecting the antenna

씰 Screw the antenna  onto the antenna socket (M3 connection).

Connecting sound recording and reproducing equipment

Sound recording and reproducing equipment such as amplifiers, video
cameras, tape recorders etc. can be connected to the EK 500 receiver.

씰 Use the supplied line cable with 3.5 mm jack plug to connect the

sound recording or reproducing device to the line output (AF OUT)

.

씰 Lock the jack plug by screwing down the locking ring.

Connecting the headphones

씰 Connect the headphones to the headphone output (EARPHONES)

 via a 3.5 mm jack plug.

Adjusting the volume / AF output level

Use volume control  to adjust the volume / AF signal level for sockets 
and .

59

Switching the receiver on/off

씰 Slide back the cover plate .
씰 Press the ON/OFF button to switch the receiver on. The red LED lights

up.

씰 To switch the receiver off, press the ON/OFF button until “OFF” appears

on the display. You can then release the button. The red LED goes
off.

Signal and battery status indication

The green LED  at the top of the EK 500 receiver indicates that an RF
signal is being received.

Battery status indication

The red LED  provides information on the (remaining) battery capacity:

LED lit up:

The receiver is switched on and the battery capacity is sufficient.

LED flashing:

The battery is going flat! You should immediately replace the battery!

Attachment of the receiver to clothing

The EK 500 receiver is best attached to e.g. the belt with clip .
The clip is detachable so that you can also attach the receiver with the antenna

pointing downwards. To do so, withdraw the clip from its fixing points and
attach it the other way round.

Attachment of the receiver to a camera

Use the supplied camera kit (self-adhesive Velcro tape) to attach the receiver
to a camera. Remove the clip  and stick the Velcro tape to the receiver and
the camera. Ensure that the surfaces are clean and free from grease.
(Note: We would suggest using the “hook” Velcro on the receiver and the
“loop” Velcro on the camera).

60

SK 500 pocket transmitter

 Antenna
 Red LED for operation and battery status indication (ON/LOW BAT)
 Yellow LED for AF peak (AF PEAK)
 Cover plate for battery compartment
 Cover plate for display and operating controls
 AF input (MIC/LINE), 3.5 mm jack socket
 MUTE switch
 SET button
 ON/OFF button
 Display
  button (DOWN)
  button (UP)

61

Inserting and changing the battery

씰 Slide the cover of the battery compartment  in the direction of the

embossed arrow until it clicks audibly.

씰 Open the cover.
씰 Insert the 9 V PP3 battery (IEC 6 LR 61). Please observe correct polarity

when inserting the battery.

씰 Close the battery compartment.
씰 To remove the battery, push the small red lever  in the battery

compartment towards the bottom side of the transmitter.

Note:

We recommend powering the transmitter by a standard PP3 alkaline
battery. If powered by a rechargeable 9 V battery, the operating time
will be drastically reduced.

Connecting the antenna

씰 Screw the antenna  onto the antenna socket (M3 connection).

Connecting the microphone/line cable

Electret powering (“plug-in” power) is available at the AF input for powering
the microphone.

씰 Connect the 3.5 mm jack plug  from the microphone/line cable to

the AF input (MIC/LINE) .

씰 Lock the jack plug by screwing down the locking ring .

Switching the transmitter on/off

씰 Slide back the cover plate .
씰 Press the ON/OFF button  to switch the transmitter on. The red

LED lights up.

씰 To switch the transmitter off, press the ON/OFF button until “OFF”

appears on the display. You can then release the button. The red LED
goes off.

Muting the transmitter

Use the MUTE switch  to noiselessly mute the transmitter’s audio signal
(this switch does not switch off the transmitter).

62

Signal and battery status indication

The yellow LED  at the top of the SK 500 transmitter lights up if the
audio signal at the AF input is excessively high (AF peak).

The red LED  and the lower 8-segment bargraph on the display provide
information on the battery status.

Bargraph:

The bargraph indicates the (remaining) battery capacity in 3 steps:
8 segments: the full battery capacity is available,
4 segments: the battery capacity is sufficient,
1 segment: the battery is going flat,

immediately replace the battery.

Note:

When switching on the transmitter with a partially used battery, it is
possible that all eight segments may show for a short period of time –
if this happens, re-check battery status after a few moments.

LED lit up:

The transmitter is switched on and the battery capacity is sufficient.

LED flashing:

The battery is going flat! You should immediately replace the battery.

Attachment of the transmitter to clothing

The SK 500 transmitter is best attached to e.g. the belt with clip .
The clip is detachable so that you can also attach the transmitter with the

antenna pointing downwards. To do so, withdraw the clip from its fixing
points and attach it the other way round.

Attachment of the microphones

The microphone clips  enable the attachment of the ME 2 and ME 4 clip­on microphones to clothing (e.g. tie, lapel).

The ME 3 headmic is adjustable to comfortably and securely fit your head.

Positioning the microphones

The ME 3 and ME 4 microphones are directional microphones, i.e. their
sound inlet should always be directed towards the sound source (e.g. mouth).
The ME 2 with omni-directional pick-up pattern picks up sound equally
from all directions. It is the best choice if movements of the speaker’s head
have to be compensated for.

63

SKP 500 plug-on transmitter

 Microphone input, XLR-3 socket
 Mechanical locking ring of XLR-3 socket
 LC display
 SET button
  button (DOWN)
  button (UP)
 MUTE switch
 Battery compartment
 ON/OFF button
 Red LED for operation and battery status indication

64

Inserting and changing the battery

씰 Slide the cover of the battery compartment  in the direction of the

arrow until it clicks audibly and open the cover.

씰 Insert the 9 V PP3 battery (IEC 6 LR 61). Please observe correct polarity

when inserting the battery.

씰 Close the battery compartment.

Plugging the transmitter onto the microphone

씰 Plug the transmitter’s XLR-3 connector  onto the microphone’s

XLR-3 socket.

씰 Tighten the locking ring .

Note:

The transmitter uses the microphone body as an antenna – therefore
only microphones with a metal casing should be used for best signal
transmission.

Switching the transmitter on/off

씰 Press the ON/OFF button  to switch the transmitter on. The red

LED  lights up.

씰 For phantom powered condenser microphones: Via the menu, switch

on the phantom powering (P 48) ( “6 Operation”).

For dynamic microphones: Via the menu, switch off the phantom

powering (P 48) ( “6 Operation”). With the phantom powering
switched on, the operating time of the battery will be reduced to
approx. 5 hours.

씰 To switch the transmitter off, press the ON/OFF button until “OFF”

appears on the display. You can then release the button. The red LED
goes off.

Note:

Switch the plug-on transmitter off before changing the microphone.

Muting the transmitter

Use the MUTE switch  to noiselessly mute the transmitter’s audio signal
(this switch does not switch off the transmitter).

65

Battery status indication

The red LED  and the lower 8-segment bargraph on the display provide
information on the (remaining) battery capacity.

Bargraph:

The bargraph indicates the (remaining) battery capacity in 3 steps:
8 segments: the full battery capacity is available,
4 segments: the battery capacity is sufficient,
1 segment: the battery is going flat,

immediately replace the battery.

Note:

When switching on the transmitter with a partially used battery, it is
possible that all eight segments may show for a short period of time –
if this happens, re-check battery status after a few moments.

LED lit up:

The transmitter is switched on and the battery capacity is sufficient.

LED flashing:

The battery is going flat! You should immediately replace the battery!

66

SKM 500 hand-held transmitter

 Sound inlet basket
 Colour-coded identification ring for microphone modules

green: MD 835 microphone module

(cardioid dynamic microphone)

blue: MD 845 microphone module

(super-cardioid dynamic microphone)

red: ME 865 microphone module

(super-cardioid condenser microphone)

 Body of hand-held transmitter
 Battery compartment
 Display section
 Turnable protective cap for operating controls (shown removed)

The following operating controls become accessible in turn by turning
the protective cap :

 SET button
  button (DOWN)
  button (UP)
 MUTE switch
 ON/OFF button
 Red LED for operation and battery status indication

67

Inserting and changing the battery

씰 Unscrew the display section  by turning it counter-clockwise.

씰 Slide back the display section  until the battery compartment 

becomes fully accessible.

씰 Insert the 9 V PP3 battery (IEC 6 LR 61). Please observe correct polarity

when inserting the battery.

씰 Push the the battery compartment into the radiomicrophone’s body.
씰 Screw the display section tight.

씰 To change the battery, press out the battery from below (press in the

direction of the arrow).

68

Switching the transmitter on/off

씰 Turn the protective cap  at the bottom of the radiomicrophone so

that the ON/OFF button becomes accessible.

씰 Press the ON/OFF button  to switch the transmitter on. The red

LED lights up.

씰 To switch the transmitter off, press the ON/OFF button until “OFF”

appears on the display. You can then release the button. The red LED
goes off.

Muting the transmitter

Use the MUTE switch to noiselessly mute the transmitter’s audio signal (this
switch does not switch off the transmitter).

Battery status indication

The red LED  and the lower 8-segment bargraph on the display provide
information on the (remaining) battery capacity.

Bargraph:

The bargraph indicates the (remaining) battery capacity in 3 steps:
8 segments: the full battery capacity is available,
4 segments: the battery capacity is sufficient,
1 segment: the battery is going flat,

immediately replace the battery.

Note:

When switching on the transmitter with a partially used battery, it is
possible that all eight segments may show for a short period of time –
if this happens, re-check battery status after a few moments.

LED lit up:

The transmitter is switched on and the battery capacity is sufficient.

LED flashing:

The battery is going flat! You should immediately replace the battery!

Changing the microphone module

씰 First remove the battery and leave the radiomicrophone open.
씰 Unscrew the sound inlet basket.
씰 Loosen the screw and put it aside.
씰 Remove the microphone module, as shown. Do not touch the contacts!
씰 Insert the new module, secure the capsule by tightening the screw,

put on the suitable sound inlet basket and coloured identification ring
and screw it tight.

씰 Insert the battery, close the radiomicrophone and put it into operation.

Note:

Microphone module, sound inlet basket and foam insert form an
acoustic unit and must therefore always be exchanged all together.
Each microphone module comes with a colour-coded identification
ring to distinguish different microphone modules from each other
(green = MD 835, blue = MD 845, red = ME 865).

69

6 Operation

Transmitters and receivers of the Sennheiser evolution wireless series ew 500
have been factory-preset to allow immediate use after switch-on ( “5 Pre-
paring the devices for use”). Please note, however, that the transmitter
sensitivity is dependent on the application. To avoid overmodulation and
distortion, please first check whether the preset sensitivity is suitable for
your particular application ( “Adjusting the sensitivity”).

Operating controls

ON/OFF

POWER

MUTE

SET

Press the ON/OFF button or the POWER button (EM 500 receiver only) to
switch the transmitters and receivers on or off.

Use the MUTE switch (transmitters only) to noiselessly mute the audio signal
without switching off the transmitter.

Press the SET button
– to select a menu,
– to change to the next menu,
– to change to the next segment when entering a name,
– to return to the top menu level.

Press the UP button



– to adjust the setting of a menu,
– to change a single character when entering a name.

Press the DOWN button



– to adjust the setting of a menu,
– to change a single character when entering a name.

70

LC display panel

EM 500 receiver

  

    

 8-step level display for incoming RF signal
 8-step level display for incoming AF signal, with “PEAK” warning

(this display can alternatively indicate the incoming RF signal from
the EM 500’s 2nd receiver section)

 6-segment alphanumeric main display
 “LOW BATT” warning (indicates transmitter battery status)
 Display for the “Frequency” menu. (This display can be the

receiver’s standard display which always appears after switch-on).

 Display for the “Channel” menu. (This display can be the receiver’s

standard display which always appears after switch-on).

 Display for the “Name” menu. (This display can be the receiver’s

standard display which always appears after switch-on).

 Squelch active (“MUTE”)
 Diversity display (antenna I or antenna II active)

( “11 Diversity reception”)

 



EK 500 receiver and SK 500, SKP 500, SKM 500 transmitters

 8-step level display for incoming AF signal (EK 500 only)
 Alphanumeric main display
 3-step display for battery status (SK 500, SKP 500, SKM 500)

8-step level display for incoming RF signal (EK 500 only)

Note:

If the operating steps for adjusting the settings via the menu are similar for
all devices, only the main display of the EM 500 receiver is depicted.

71

Basic functions of the Sennheiser operating menu

A special feature of the Sennheiser evolution wireless series ew 500 is the
similar operation of transmitters and receivers. In stressfull situations, for
example on stage or during a live show or presentation, it is important that
the devices are easy to operate and that adjustments to the settings can be
made quickly and “without looking”. Therefore, the necessary operating steps
for each device are similar.

Important:

With the
preset fixed frequency memories (presets). The display starts flashing.
Your selection becomes effective immediately.

 Press the SET button to enter the top menu level:

By briefly pressing SET again, you can change to the next menu.
After approx. one second, the selected menu appears on the display
and then the current setting of the menu is indicated.

/ buttons you can directly switch between the factory-

 Press the

The new setting starts flashing on the display. If you return to the
previous setting, the flashing stops.

Important:

New settings become effective immediately and will be re­tained in memory on switch-off!
N.B.: When changing transmitter frequencies, care should be
taken to avoid causing interference to other channels/users.

In the “TUNE”, “ CH NO” and “NAME” menu, the / buttons feature a
“fast search” function. By briefly pressing the / buttons, the display
jumps either forwards or backwards to the next setting. If you hold
down a button, the cycling of the display is continously accelerted. If
you release the button and start over again, the cycling of the display
restarts at normal speed. The “fast search” function allows you to get
fast and easily to your desired setting.

 Press the SET button to return to the top menu level:

Have you finished your entries? Press the SET button to return to the
top menu level. The display then switches back to the standard setting.

/ buttons to adjust the settings of the selected menu:

72

Overview of menus

To ensure that transmitters and receivers of the Sennheiser evolution wireless
Series ew 500 are easy to operate, the operating menus have been largely
standardised:

Display Transmitters Receivers
SEnSit Adjusting the –

sensitivity ( page 74)

SQELCH – Adjusting the squelch threshold

( page 75)

att Selecting the sensitivity range –

(SKP 500 only) ( page 75)

SCM – Doing the soundcheck

(EM 500 only) ( page 76)

PHanto Switching the phantom powering –

on/off (SKP 500 only) ( page 77)

BARS – Selecting the function of

the bargraph displays
(EM 500 only) ( page 78)

ltd – Limiting the volume at the

headphone output
(EM 500 only) ( page 78)

DISPL Selecting the content of Selecting the content of
DiSPL the standard display ( page 79) the standard display ( page 79)

TUNE Setting the Setting the
tune transmission frequency ( page 80) receiving frequency ( page 80)

CH NO Assigning a Assigning a
Ch no channel number ( page 81) channel number ( page 81)

NAME – Assigning a name

to a frequency memory
(EM 500 only) ( page 81)

LOCK Activating the lock-mode function Activating the lock-mode function
Loc to prevent accidental adjustment to prevent accidental adjustment

( page 82) ( page 82)

73

Selecting a frequency memory – selecting the frequency,
channel number, name (EM 500 only)

씰 With the / buttons you can directly switch between the factory-

preset fixed frequency memories (presets). The display starts flashing.

Your selection becomes effective immediately.

씰 Press the SET button to acknowledge your selection. The display stops

flashing. (If the SET button is not pressed, the receiver will store the
new frequency automatically on switch-off).

Note:

You can choose the content of the standard display i.e. whether the
frequency, the channel number or a name is displayed (the latter option
is only possible with the EM 500 receiver) ( “Selecting the content
of the standard display”). The receiver is factory-preset to show the
frequency setting as standard.

SenSit

Adjusting the sensitvity (transmitters only)

Close talking distances, speakers with loud voices or loud music sequences
may cause overmodulation in the transmission link, resulting in distortion.
In this case, the “PEAK” warning of the EM 500’s AF level display (as well as
the SK 500 transmitter’s yellow audio peak indication LED) will light up. If,
on the other hand, the sensitivity is adjusted too low, the transmission link
will be undermodulated, which would result in a signal with high background
noise.
The sensitivity has to be adjusted such that the “PEAK” warning of the
receiver’s AF level display only lights up during the loudest passages.
The following figures are a guide to the best settings:

Loud music/vocals: –30 / –20 dB
Presentations: –20 / –10 dB
Interviews: –10 / 0 dB

씰 Select the “SEnSit” menu by pressing the SET button until “SEnSit”

appears on the display; after a short pause the current input sensitivity
setting is displayed.

씰 With the / buttons you can now select a different setting. The

sensitivity can be adjusted in 10-dB steps from 0 to –30 dB. The new
setting starts flashing on the display and becomes effective immediately.

씰 Press the SET button to return to the top menu level. The display

then switches back to the standard display.

74

SQELCH
SqELCH

Adjusting the squelch threshold (receivers only)

The Sennheiser evolution wireless series ew 500 receivers are equipped with
an adjustable squelch which eliminates annoying noise when the transmitters
are switched off. It also suppresses sudden noise when a transmitter leaves
the reception area and there is no longer sufficient transmitter power received
by the receiver.

씰 Select the “SQELCH” menu by pressing the SET button until “SQELCH”

appears on the display; after a short pause the current squelch setting
is displayed.

씰 With the / buttons you can now select a different setting. The

squelch can be switched off (0 dB) or adjusted in 5-dB steps from
5 dB to 40 dB. Selecting a smaller value reduces the squelch threshold,
selecting a higher value increases the squelch threshold. The new
setting starts flashing on the display. Set the squelch threshold – with
the transmitter switched off – to the lowest possible value that
suppresses hissing noise. If the squelch threshold is set too high, the
transmission range will be reduced.

Note:

With the transmitter switched off and the squelch threshold set to
“0 dB”, hissing noise will occur. With the EM 500 receiver, the “PEAK”
warning of AF level bargraph will light up.

Att

씰 Press the SET button to return to the top menu level. The display

then switches back to the standard display.

Selecting the sensitivity range (SKP 500 only)

Condenser microphones require a different sensitivity range than dynamic
microphones. With the SKP 500 plug-on transmitter, you can switch the
sensitivity range by 20 dB.

씰 Select the “Att” menu by pressing the SET button until “Att” appears

on the display; after a short pause the current setting – i.e. “Att off” or
“Att on” – is displayed.

씰 With the / buttons you can now switch between two different

sensitivity ranges.

: Sensitivity range 1 for dynamic microphones

– “Att off” flashes on the display

: Sensitivity range 2 for condenser microphones

– “Att on” flashes on the display

씰 Press the SET button to return to the top menu level. The display

then switches back to the standard display.

Note:

For recording of quieter signals (e.g. wildlife) with a condenser
microphone, you may find it better to set the sensitivity to “Att off”.

75

SCM Doing the soundcheck (EM 500 only)

By doing a soundcheck you can check the reception area for field strength
gaps (“dropouts”) which cannot be compensated for by the EM 500’s diversity
circuitry. The EM 500 enables you to do the soundcheck without the help of
another person.

씰 Make sure that the corresponding transmitter is switched off.

씰 Switch the receiver on.

씰 Choose the setting “RF/AF” in the “BARS” menu and set the squelch

threshold to at least “5” (dB).

씰 Select the “SCM” menu by pressing the SET button until “Sound Check

Mode,  Repeat,  END” appear running across the display and the

soundcheck starts.
Switch the transmitter on and walk up and down the transmission

area.

씰 You can now check the results of the soundcheck on the receiver. If

the “MUTE” display is lit up, “dropouts” have occured. The bargraph
displays will indicate the lowest RF and the highest AF level. The
displays “I” and “II” indicate that both receiver sections are active.

씰 If “dropouts” have occured, you now have to find out where exactly

the reception is subject to interference.
If only one receiver section is indicated, check the antenna connections.

씰 You must then repeat the soundcheck for smaller sections of the area.

To do so, press the  button. “REPEAT” appears on the display. Repo­sition the antennas and press the SET button. The soundcheck starts
over again and the previously measured data are then deleted.

To terminate the soundcheck, press the  button. “END” appears on
the display.

씰 Press the SET button to return to the top menu level. The display

then switches back to the standard display.

76

PHAnto Switching the phantom powering on/off (SKP 500 only)

The SKP 500 transmitter can supply condenser microphones with 48 V
phantom powering (P 48). Please note: Dynamic microphones can be operated
in phantom powering mode without harm. However, if no condenser
microphone module is being used, you should switch off the phantom
powering. With the phantom powering switched on, the operating time of
the battery will be reduced to approx. 5 hours.

The phantom powering can be switched on or off via the operating menu:

씰 Select the “PHAnto” menu by pressing the SET button until “PHAnto”

appears on the display; after a short pause the current setting is
displayed.

씰 Press the  button to switch the phantom powering on – if you press

the  button, the phantom powering is switched off. The new setting
– i.e. “ON” or “OFF” – starts flashing on the display.

씰 Press the SET button to return to the top menu level. The display

then switches back to the standard display.

77

BARS

Selecting the function of the bargraph displays (EM 500 only)

Generally, the EM 500’s two bargraph displays are programmed such that
the upper bargraph indicates the RF level, while the AF level is indicated by
the lower bar. You can, however, program the bargraph displays so that they
indicate the RF levels of the two receiver sections.

씰 Select the “BARS” menu by pressing the SET button until “BARS”

appears on the display; after a short pause the current setting is
displayed.

씰 With the / buttons you can now change the function of the bargraph

displays:

: RF level of both receiver sections –

“RF I/II” appears on the alphanumeric main display

: RF and AF level –

“RF/AF” appears on the alphanumeric main display

씰 Press the SET button to return to the top menu level.

If the bargraphs indicate the RF levels of the two receiver sections,
the displays RF, I and II on the left of the bargraphs light up.

If the bargraphs indicate the RF and AF level, the displays RF and AF
on the left of the bargraphs light up.

The display then switches back to the standard display.

78

Ltd

Limiting the volume at the headphone output (EK 500 only)

In the “Ltd” menu, you can choose the standard volume at the EK 500’s
headphone output. With the limiter switched on, the maximum volume at
the headphone output will be reduced by approx. 15 dB.

씰 Select the “Ltd” menu by pressing the SET button until “Ltd” appears

on the display; after a short pause the current setting is displayed.

씰 Press the  button to switch the limiter on – if you press the  button,

the limiter is switched off. The new setting – i.e. “Ltd on” or “Ltd OFF”
– starts flashing on the display.

씰 Press the SET button to return to the top menu level. The display

then switches back to the standard display.

Note:

The limiter setting has no effect on the LINE output.

DISPL
DiSPL

Selecting the content of the standard display

With all transmitters and receivers you can choose the content of the standard
display i.e. whether the frequency, the channel number or a name is displayed
(the latter option is only possible with the EM 500 receiver).

씰 Select the “DISPL” menu by pressing the SET button until “DISPL”

appears on the display; after a short pause the current setting is
displayed.

씰 With the / buttons you can now choose between:

Name (EM 500 only): “NAME”
Frequency: “FREQU”
Channel number: “CHANNL”

The new setting for the standard display starts flashing on the display.

씰 Press the SET button to return to the top menu level. The display

then switches to the new standard display.

79

Configuring a frequency memory

Transmitters and receivers of the Sennheiser evolution wireless series ew 500
have 16 switchable frequency memories (presets) respectively to store up to
16 transmission/receiving frequencies with their respective channel numbers
(from 0 to 255). With the EM 500 receiver, each frequency memory can
additionally be assigned a name.

You can directly switch between the fixed frequency memories (presets)
( “Selecting a frequency memory – selecting the frequency, channel number,
name (EM 500 only)”).

TUNE
tune

Setting the transmission/receiving frequency

Transmission and receiving frequencies are tunable in 25-kHz steps within a
switching bandwidth of 32 MHz max.

Special notes on multi-channel operation:

Several devices of the Sennheiser evolution wireless series ew 500 can be used
simultaneously on different frequencies. The factory-preset frequencies are
intermodulation-free. Before you program new frequency combinations, please
refer to the information on the correct frequency choice given in the planning
brochure “Practical Applications in RF Technology” which your local
Sennheiser agent has in stock or will be pleased to order for you from
Sennheiser.

씰 Select the frequency memory for which you wish to set a frequency

( “Selecting a frequency memory”).

씰 Select the “TUNE” menu by pressing the SET button until “TUNE”

appears on the display; after a short pause the currently set frequency
is displayed.

씰 With the / buttons you can now select a different frequency. The

frequencies are tunable in 25-kHz steps. The new frequency starts
flashing on the display and becomes effective immediately.

씰 Press the SET button to return to the top menu level. The display

then switches back to the standard display.

80

CH NO
Ch no

Assigning a channel number

You now have to assign the frequency memory a channel number (from 0 to

255). With larger systems, we recommend using the same channel numbers
for both transmitters and receivers in order to provide for simpler monitoring
of the system.

씰 Select the frequency memory for which you wish to assign a channel

number ( “Selecting a frequency memory”).

씰 Select the “CH NO” menu by pressing the SET button until “CH NO”

appears on the display; after a short pause the currently assigned
channel number is displayed.

씰 With the / buttons you can now select a different channel number.

The new channel number starts flashing on the display and becomes
effective immediately.

Note:

Channel numbers which have already been assigned to a fixed
frequency memory are skipped.

씰 Press the SET button to return to the top menu level. The display

then switches back to the standard display.

NAME

Assigning a name to a frequency memory (EM 500 only)

With the EM 500 receiver, each frequency memory can be assigned a name
in addition to the receiving frequency and channel number. The name can
consist of up to six characters such as:

− letters (without pronounciation marks),

− numbers from 1 to 0,

− special characters e.g. () -  _ and spaces.

You can, for example, enter the name of the musician for whom the adjust­ments have been made.

씰 Select the frequency memory for which you wish to enter a name (

“Selecting a frequency memory”).

씰 Select the “NAME” menu by pressing the SET button until “NAME”

appears on the display; after a short pause the name entered for the
selected frequency memory is displayed.

씰 Press the / buttons to start with your entry. The first segment starts

flashing on the display.

씰 With the / buttons you can now choose a character.

씰 Press the SET button to change to the next segment and choose the

next character.

씰 Have you entered the name completely? Press the SET button to return

to the top menu level. The display then switches back to the standard
display.

81

LOCK
Loc

Activating/deactivating the lock-mode function

You can lock the / buttons and the ON/OFF button to prevent accidental
programming or switching off during operation.

Activating the lock-mode function

씰 Select the “LOCK” menu by pressing the SET button. The current setting

is indicated on the display.

씰 Press the  button to activate the lock-mode function. “LOC ON” starts

flashing on the display.

씰 Press the SET button to return to the top menu level.

Note:

If you press the / buttons or the ON/OFF button, “LOCK” appears
on the display and the buttons are now locked.

Deactivating the lock-mode function

씰 Select the “LOCK” menu by pressing the SET button. “LOC ON” appears

on the display.

씰 Press the  button to deactivate the lock-mode function. “LOC OFF”

begins to flash on the display.

씰 Press the SET button to return to the top menu level. The display

switches back to the standard display and the buttons can now be
operated as usual.

82

7 Troubleshooting

Error checklist

Problem Possible cause

No operation indication  Batteries are flat

 No mains connection

No RF signal  Transmission frequency is not the

same as the receiving frequency

 Transmitter is out of range

RF signal available  Transmitter is muted (“MUTE”)
but no audio signal  Receiver’s squelch threshold adjusted

too high

 SKP 500 plug-on transmitter does not

supply phantom powering to conden­ser microphone ( “Preparing the
devices for use“)

Audio signal has a high  Transmitter sensitivity adjusted too
level of background noise low

 Receiver’s AF output level adjusted

too low

Audio signal distorted  Transmitter sensitivity adjusted too

high

 Receiver’s AF output level

adjusted too high

씰 If problems occur that are not listed in the above table, please contact

your local Sennheiser agent for assistence.

83

Recommendations and tips

... for the ME 2 and ME 4 clip-on microphones

 To reduce level variations to a minimum when the user turns his or her

head away from the microphone, attach the microphone as centrally as
possible.

 To protect the microphone against excessive sweat/moisture, avoid direct

skin contact.

 Attach the microphone carefully and conduct the cable such that noise

due to friction is avoided.

 Always use the ME 4 directional microphone with a windshield and direct

the microphone towards the sound source (e.g. mouth).

... for the ME 3 headmic

 Always use the microphone with a popshield and position the microphone

at the corner of the mouth.

 You can vary the bass reproduction by increasing/decreasing the talking

distance.

 Make sure that the sound inlet is directed towards the mouth. The sound

inlet is marked with a little dot.

... for the SK 500 pocket transmitter

 Make sure that the antenna and the microphone cable do not cross.
 The antenna should hang freely and be at least 1 cm away from the

body. The antenna must not be in direct contact with the skin.

 For best results, make sure that the transmitter sensitivity is correctly

adjusted.

... for the SKM 500 hand-held transmitter

 Hold the SKM 500 hand-held transmitter in the middle of the microphone

body. Holding it close to the sound inlet basket will influence the
microphone’s pick-up pattern, holding it at the lower part of the body
will reduce the transmitter’s range.

 You can vary the bass reproduction by increasing/decreasing the talking

distance.

 For best results, make sure that the transmitter sensitivity is correctly

adjusted.

84

... for the EK 500 receiver

 The antenna should hang freely and be at least 1 cm away from the

body. The antenna must not be in direct contact with the skin. If the
receiver is mounted onto a camera, we recommend using the A 17 helical
antenna.

... for optimum reception

 Transmission range depends to a large extent on location and can vary

from about 10 m to about 150 m. There should be a “free line of sight”
between transmitting and receiving antennas.

 If, with the EM 500 receiver, reception conditions are unfavourable, you

should use two remote antennas which are connected via antenna cable
(see “Accessories”).

 To avoid overmodulating the receiver, observe a minimum distance of

5 m between transmitting and receiving antennas.

 Observe a minimum distance of 50 cm between receiving antennas and

metal objects (such as cross members or reinforced-concrete walls).

... for multi-channel operation

 You cannot use all adjustable frequency combinations simultaneously. The

factory-preset frequencies (presets), however, are intermodulation-free. If you
wish to program new frequency combinations, please contact your local
Sennheiser agent who will provide you with information on the correct
frequency choice.

 When using several transmitters simultaneously, interference can be avoided

by maintaining a minimum distance of 20 cm between two transmitters.

 Use special accessories for multi-channel applications (see “Accessories”).

8 Care and maintenance

SKM 500 hand-held transmitter

The SKM 500’s sound inlet basket should be cleaned from time to time.

씰 Unscrew the inlet basket (turn counter-clockwise) and remove it.
씰 Use a damp cloth to clean the inlet basket from the inside and outside.

Note:

Do not use any cleasing agents or solvents. Do not touch the
microphone’s contacts.

씰 Replace the inlet basket on the SKM 500 and screw it tight (taking

care not to loose the coloured identification ring).

85

9 Overview

Wireless transmission systems

With the evolution wireless series, Sennheiser puts an end to cable tangles
and enables complete freedom of movement at an affordable price.

The systems operate exclusively in the UHF band. UHF transmission is
extremely reliable and is far less prone to interference than the overcrowded
VHF band – harmonics from mains units, fluorescent tubes, refrigerators,
computers, etc. are virtually eliminated. Also indoor propagation of UHF
radio waves is better than VHF so that the RF power can be kept low – this
is also an advantage when using multi-channel systems. Finally, UHF
frequency ranges are being approved all over the world for radiomicrophone
usage – in some countries licence-free.

There are three transmitter versions: The hand-held transmitter is a
complete radiomicrophone in a single unit, the plug-on transmitter converts
your favourite wired microphone into a radiomicrophone (and, with its built­in 48V phantom power, can even power condenser microphones), the pocket
transmitter can accept a wide range of inputs including: omni-directional or
cardioid “tie” microphones, head-worn microphone, guitar/instrument direct
input and auxiliary devices via the optional CL 2 line input cable.

Fresh batteries ensure good transmission power during operation. Always
use alkaline batteries for best operation – a 9 V PP3 battery has a much
longer operating time than a NiCd rechargeable battery (approx. 8 hours
with a 9 V PP3 or 1 hour with a rechargeable).

Correct adjustment of transmitter sensitivity is vital. Too high and you get
overmodulation and distortion, too low and you get undermodulation and a
noisy signal. Please set the sensitivity correctly for the microphone/usage
and check it before every performance to ensure best operation.

Sennheiser miniature clip-on microphones can be attached in various ways:
they can, for example, be attached to the hairline or to clothing (e.g. tie or
lapel). However it is fixed, please make sure that the microphone is protected
against sweat/moisture and make-up.

Interference such as distortion, hissing or “birdying” may occur if several
transmitters are used together and the frequencies have not been correctly
chosen. Sennheiser standard frequencies (as supplied) are all intermodulation­free. For other frequency sets please contact your local Sennheiser agent,
who will be able to provide you with information on correct frequency choice
and/or be able to calculate special frequency sets for you.

86

HDX noise reduction

Dynamic range of the AF signal RF signal (max. 60 dB)

Inherent noise

of the RF link

Transmitter

Progress you can hear:
The evolution wireless Series is equipped with HDX, the new Sennheiser

noise reduction system that reduces RF interference. It increases the signal­to-noise radio in wireless audio transmission to up to 110 dB.

HDX is a wideband compander system which compresses the audio signal in

the transmitter in a 2:1 ratio (related to dB) to lift it above the inherent noise
floor of the RF link. A 110 dB dynamic range signal is thus transmitted with
an effective dynamic range of only 55 dB, which is above the 60 dB noise
floor of the RF link. In the receiver the signal is expanded in an identical and
opposite way in a 1:2 ratio to restore the original signal, at the same time
reducing the RF noise to below the noise floor of the receiver. Giving a radio
link with a better signal-to-noise ratio than a CD.

HDX has been specially developed for high quality radiomicrophone systems.

Note:

Only transmitters and receivers that are equipped with HDX can work correctly
with each other. If non HDX equipment was mixed with HDX, the dynamic
range would be drastically reduced and the transmission would sound blunt
and flat. HDX is permanently active and cannot be switched off.

Connector assignment

XLR-3 connector (EM 500)

balanced unbalanced balanced unbalanced Headphones

1

/4” (6.3 mm) stereo jack plug (EM 500)

Receiver

3.5 mm stereo jack plug (lockable) 3.5 mm stereo jack plug (lockable)
(SK 500) balanced unbalanced Headphones

DC connector/Power supply

87

Diversity reception

The EM 500 receiver operates on the “True Diversity” principle:
A receiving antenna receives not only the electromagnetic waves which reach

it by a direct path, but also the reflections of these waves which are created in
the room by walls, windows, ceilings and fittings. When these waves are
superimposed, destructive interference occurs, which can also be called “field
strength gaps”. Repositioning the receiving antenna can bring a solution,
provided the transmitter remains in its original position. With mobile
transmitters, however (which all radiomicrophones are ), the “field strength
gap” will then occur with a different transmitter position. These “field strength
gaps” can only be eliminated with true diversity receivers.

In true diversity, instead of one antenna and one receiver there are now two
antennas and two receiver sections. The antennas are spatially separated. By
means of a comparison circuit, the receiver section with the strongest RF
signal is always switched to the common AF output. The risk of the occurrence
of “field strength gaps” in both antennas at the same time is virtually
nonexistant.

The receiver display panel shows the active diversity section (I or II).

88

Control signal Control signal

Receiver section I Receiver section II

Electronic

switch-over of

AF signal

Technical data

System

RF characteristics

Modulation wideband FM
Frequency ranges 518 – 550, 630 – 662, 740 – 772, 790 – 822, 838 – 870 MHz
Transmission/receiving frequencies 1280, tunable in steps of 25 kHz

16 switchable fixed frequency memories

Switching bandwidth 32 MHz
Nominal/peak deviation ± 24 kHz / ≤ ± 48 kHz
Frequency stability ≤ ± 15 ppm

AF characteristics

Noise reduction system Sennheiser HDX
AF frequency response 60 – 18,000 Hz
Signal-to-noise ratio at 1 mV
and peak deviation, HDx ≥ 110 dB(A)
THD at nom. deviation and 1 kHz ≤ 0.9 %

Overall device

Temperature range -10°C ... +55°C
Dimensions Carrying case [mm] 380 x 370 x 70
Weight Carrying case with EM 500 approx. 3100 g

Carrying case with EK 500 approx. 2200 g

In compliance with ETS 300 422, ETS 300 445 (CE), FCC

RF

Receiver

RF characteristics EM 500 앚EK 500

Receiver principle true diversity 앚non-diversity
Sensitivity (with HDX, peak deviation) < 2.5 µV at 52 dB

Arms S/N

Squelch threshold 0–100 µV, adjustable
Antenna inputs 2 BNC sockets 앚M3 thread
Antenna length [mm] Telescopic antennas 앚518 – 550 MHz: 130

앚630 – 662 MHz: 110
앚740 – 772 MHz: 90
앚790 – 822 MHz: 90
앚838 – 870 MHz: 80

Antenna input impedance 50 Ω

AF characteristics

AF output voltage
at peak deviation 1 kHz
AF OUT XLR-3 connector: 앚3.5 mm jack socket:

Level adjustment 0–40 dB 앚
PHONES

AF

balanced: 10 dB

unbalanced: +4 dB

1

/4” (6.35 mm) jack socket: 앚3.5 mm jack socket:

앚 balanced: 10 dB

u

앚

u

2 x ≥ 100 mW at 32 Ω 앚2 x ≥ 100 mW at 32 Ω

u

89

Overall device EM 500 앚EK 500

Power supply 10.5 – 16.0 V DC,

앚9 V PP3 battery (IEC 6 LR 61)

nom. voltage 12 V DC 앚
Power consumption (operating time) approx. 200 mA 앚 approx. 75 mA (4–6 h)
Dimensions [mm] 212 x 145 x 38 앚110 x 65 x 22
Weight approx. 1100 g 앚approx. 255 g

Transmitters

RF characteristics SK 500 앚SKP 500 앚SKM 500

RF output power at 50 Ω typ. 30 mW
Antenna length [mm] 518 – 550 MHz: 130

앚

630 – 662 MHz: 110 앚

740 – 772 MHz: 90 앚

790 – 822 MHz: 90 앚

838 – 870 MHz: 80 앚

AF characteristics

Max. input voltage MICRO: 1.8 V
(at peak dev., 1 kHzAF ) LINE: 2.4 V

rms
rms

앚2.9 V

rms

앚–

Overall device

Power supply 9 V alkaline PP3 battery (IEC 6 LR 61)
Max. power consumption at nom. voltage ≤ 60 mA
Operating time > 8 h 앚> 8 h (with P48 > 5h) 앚> 8 h
Dimensions [mm] 110 x 65 x 22 앚105 x 43 x 43 앚Ø 50 x 225
Weight approx. 255 g 앚approx. 195 g 앚approx. 450 g

Microphones

ME 2 앚ME 3 앚ME 4

Transducer principle condenser condenser condenser
Sensitivity 20 mV/Pa 1.6 mV/Pa 40 mV/Pa
Sound pressure 130 dB SPL 150 dB SPL 120 dB SPL
Pick-up pattern omni-directional super-cardioid cardioid

MD 835 앚MD 845 앚ME 865

Transducer principle dynamic dynamic condenser
Sensitivity 1.5 mV/Pa 1 mV/Pa 3 mV/Pa
Sound pressure 150 dB SPL 154 dB SPL 144 dB SPL
Pick-up pattern cardioid super-cardioid super-cardioid

90

Polar diagrams of microphones/microphone modules

MD 835 ME 865 ME 3

MD 845 ME 4

Frequency response curves of microphones/microphone modules

MD 835 ME 2

MD 845 ME 3

ME 865 ME 4

91

Accessories

MD 835

MD 845

ME 865

MZW 1

MZQ 1

ME 2

ME 4

ME 3

CI 1

Microphone module for SKM 500,
dynamic, cardioid

Microphone module for SKM 500,
dynamic, super-cardioid

Microphone module for SKM 500
condenser, super-cardioid

Wind- and popshield for SKM 500,

Microphone clamp for SKM 500

Clip-on microphone for SK 500,
condenser, omni-directional

Clip-on microphone for SK 500,
condenser, cardioid

Headmic for SK 500,
condenser, super-cardioid

Instrument cable for SK 500,
with 1/4” (6.3 mm) jack plug

CL 2

GA 1

AM 1

A 1031-U

AB 1-A
AB 1-B

AB 1-C

AB 1-D

AB 1-E

GZL 1019-A1 / 5 / 10

ASP 1

NT 1

Line input cable for SK 500,
with female 3-pin XLR connector

19” rack adaptor for EM 500,
for mounting two EM 500/ASP 1
or one EM 500/ASP 1 with AM 1 into a 19” rack

Antenna mount for connecting antennas to the front of the GA 1

UHF antenna,
passive, omni-directional, can be mounted onto a stand

UHF antenna booster 518 – 550 MHz
10 dB gain 630 – 662 MHz
(powered via ASP 1/NT 1) 740 – 772 MHz

790 – 822 MHz
838 – 870 MHz

Antenna cable with BNC connectors 1 m / 5 m / 10 m

Antenna splitter,
2 x 1:4, passive, for connecting four EM 500
to two A 1031-U / AB 1

Plug-in mains unit for ASP 1 (to power four receivers and two AB 1)

92

DC power adaptor,

DC 1

for external 12 V DC powering of SK/EK 500 (instead of 9 V PP3 battery)

A 17-1
A 17-2

CC 1

Helical antenna for EK 500 518 – 662 MHz
for use with cameras 740 – 870 MHz

Carrying case for SET 500

93

279

280

281

282
