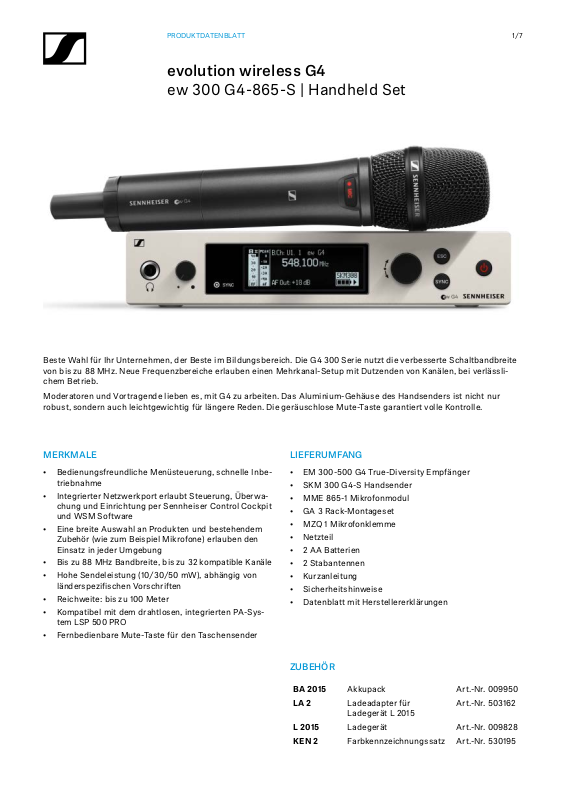

PRODUKTDATENBLATT
evolution wireless G4
ew 300 G4-865-S | Handheld Set
1/7
Beste Wahl für Ihr Unternehmen, der Beste im Bildungsbereich. Die G4 300 Serie nutzt die verbesserte Schaltbandbreite
von bis zu 88 MHz. Neue Frequenzbereiche erlauben einen Mehrkanal-Setup mit Dutzenden von Kanälen, bei verlässlichem Betrieb.
Moderatoren und Vortragende lieben es, mit G4 zu arbeiten. Das Aluminium-Gehäuse des Handsenders ist nicht nur
robust, sondern auch leichtgewichtig für längere Reden. Die geräuschlose Mute-Taste garantiert volle Kontrolle.
MERKMALE
• Bedienungsfreundliche Menüsteuerung, schnelle Inbetriebnahme
• Integrierter Netzwerkport erlaubt Steuerung, Überwachung und Einrichtung per Sennheiser Control Cockpit
und WSM Software
• Eine breite Auswahl an Produkten und bestehendem
Zubehör (wie zum Beispiel Mikrofone) erlauben den
Einsatz in jeder Umgebung
• Bis zu 88 MHz Bandbreite, bis zu 32 kompatible Kanäle
• Hohe Sendeleistung (10/30/50 mW), abhängig von
länderspezifischen Vorschriften
• Reichweite: bis zu 100 Meter
• Kompatibel mit dem drahtlosen, integrierten PA-System LSP 500 PRO
• Fernbedienbare Mute-Taste für den Taschensender
LIEFERUMFANG
• EM 300-500 G4 True-Diversity Empfänger
• SKM 300 G4-S Handsender
• MME 865-1 Mikrofonmodul
• GA 3 Rack-Montageset
• MZQ 1 Mikrofonklemme
• Netzteil
• 2 AA Batterien
• 2 Stabantennen
• Kurzanleitung
• Sicherheitshinweise
• Datenblatt mit Herstellererklärungen
ZUBEHÖR
BA 2015 Akkupack Art.-Nr. 009950
LA 2 Ladeadapter für
Ladegerät L 2015
L 2015 Ladegerät Art.-Nr. 009828
KEN 2 Farbkennzeichnungssatz Art.-Nr. 530195
Art.-Nr. 503162
Page 2
TECHNISCHE DATEN
PRODUKTDATENBLATT
evolution wireless G4
ew 300 G4-865-S | Handheld Set
2/7
EM 300-500 G4
Hochfrequenzeigenschaften
Modulationsart Breitband-FM
Empfangsfrequenzbereiche Aw+: 470 - 558 MHz
AS: 520 - 558 MHz
Gw1: 558 - 608 MHz
Gw: 558 - 626 MHz
GBw: 606 - 678 MHz
Bw: 526 - 698 MHz
Cw: 718 - 790 MHz
Dw: 790 - 865 MHz
JB: 806 - 810 MHz
K+: 925 - 937,5 MHz
Empfangsfrequenzen max. 3520 Empfangsfre-
quenzen, abstimmbar in
25-kHz-Schritten
20 Kanalbänke mit jeweils
bis zu 32 voreingestellten
Kanälen, intermodulationsfrei
6 Kanalbänke mit bis zu
32 frei programmierbaren
Kanälen
Schaltbandbreite bis zu 88 MHz
Nennhub/Spitzenhub ±24 kHz / ±48 kHz
Empfängerprinzip True-Diversity
Empfindlichkeit (mit HDX,
Spitzenhub)
Nachbarkanalselektion typ. ≥ 75 dB
Intermodulationsdämpfung typ. ≥ 70 dB
Blocking ≥ 75 dB
< 2,5 μV für 52 dBA
eff S/N
Rauschsperre (Squelch) 5 bis 25 dBμV, in
2-dB-Schritten einstellbar
Pilotton-Squelch abschaltbar
Antenneneingänge 2 BNC-Buchsen
Niederfrequenzeigenschaften
Kompandersystem Sennheiser HDX
EQ-Presets (umschaltbar,
wirken auf Line- und Monitor-Ausgänge)
Signal/Rauschabstand
(1 mV, Spitzenhub)
Klirrfaktor ≤ 0,9 %
NF-Ausgangsspannung
(bei Spitzenhub, 1 kHz NF)
Einstellbereich “AF Out” 48 dB (in 3-dB-Schritten)
Gesamtgerät
Temperaturbereich -10 °C bis +55 °C
Spannungsversorgung 12 V DC
Stromaufnahme 350 mA
Abmessungen ca. 202 x 212 x 43 mm
Gewicht ca. 980 g
Preset 1: Flat
Preset 2:
Low Cut (-3 dB bei 180 Hz)
Preset 3:
Low Cut/High Boost
(-3 dB bei 180 Hz,
+6 dB bei 10 kHz)
Preset 4:
High Boost
(+6 dB bei 10 kHz)
≥ 115 dBA
6,3-mm-Klinkenbuchse
(unsymmetrisch): +12 dBu
XLR-Buchse
(symmetrisch): +18 dBu
ANSCHLÜSSE
Page 3
TECHNISCHE DATEN
PRODUKTDATENBLATT
evolution wireless G4
ew 300 G4-865-S | Handheld Set
3/7
SKM 300 G4-S
Hochfrequenzeigenschaften
Modulationsart Breitband-FM
Frequenzbereich Aw+: 470 - 558 MHz
AS: 520 - 558 MHz
Gw1: 558 - 608 MHz
Gw: 558 - 626 MHz
GBw: 606 - 678 MHz
Bw: 526 - 698 MHz
Cw: 718 - 790 MHz
Dw: 790 - 865 MHz
JB: 806 - 810 MHz
K+: 925 - 937,5 MHz
Sendefrequenzen max. 3520 Empfangsfre-
quenzen, abstimmbar in
25-kHz-Schritten
20 Kanalbänke mit jeweils
bis zu 32 voreingestellten
Kanälen, intermodulationsfrei
6 Kanalbänke mit bis zu
32 frei programmierbaren
Kanälen
Schaltbandbreite bis zu 88 MHz
Nennhub/Spitzenhub ±24 kHz / ±48 kHz
Frequenzstabilität ≤ ±15 ppm
HF-Ausgangsleistung an
50 Ω
Pilotton-Squelch abschaltbar
umschaltbar:
Low: typ. 10 mW
Standard: typ. 30 mW
High: typ. 50 mW
Niederfrequenzeigenschaften
Kompandersystem Sennheiser HDX
NF-Übertragungsbereich 80 – 18.000 Hz
Signal/Rauschabstand
(1 mV, Spitzenhub)
Klirrfaktor ≤ 0,9 %
Einstellbereich für Ein-
gangsempfindlichkeit
(Sensitivity)
Gesamtgerät
Temperaturbereich -10 °C bis +55 °C
Spannungsversorgung 2 AA Batterien, 1,5 V oder
Nennspannung Batterie 3 V /
Stromaufnahme bei Nennspannung:
Betriebszeit typ. 8 h
Abmessungen ca. Ø 50 x 265 mm
Gewicht (inkl. Batterien) ca. 450 g
≥ 115 dBA
48 dB,
in 6-dB-Schritten einstellbar
Akkupack BA 2015
Akku 2,4 V
typ. 180 mA
bei ausgeschaltetem Sender: ≤ 25 μA
TECHNISCHE DATEN
MME 865-1
Wandlerprinzip dauerpolarisiertes
Kondensatormikrofon
Empfindlichkeit 1,6 mV/Pa
Schalldruckpegel 152 dB SPL
Richtcharakteristik Superniere
Page 4
ABMESSUNGEN
6.61
PRODUKTDATENBLATT
evolution wireless G4
ew 300 G4-865-S | Handheld Set
4/7
EM 300-500 G4
1.7
43.2
212.1
8.35
41
1.61
6,35mm Klinke, stereo
6,35mm plug, stereo
6,35mm Klinke, stereo
BNC
0.64
16.35
81
3.19
20.7
0.81
12
0.47
6,35mm plug, stereo
13.4
0.53
39.4
1.55
69.6
2.74
90.6
3.57
17.2
91.35
3.6
0.68
XLR 3
RJ 45
Zugentlastung
Cable Grip
14.2
0.56
DC Power-Jack
29
1.14
21.7
0.85
17.4
0.69
0.53
13.42
15.1
0.5
12.8
0.59
168
Page 5
ABMESSUNGEN
SKM 300 G4-S
PRODUKTDATENBLATT
evolution wireless G4
ew 300 G4-865-S | Handheld Set
157.1
6.18
5/7
41
1.61
192.3
7.57
15.8
34.5
1.36
0.62
Page 6
PRODUKTDATENBLATT
evolution wireless G4
ew 300 G4-865-S | Handheld Set
PRODUKTVARIANTEN
Hergestellt in Deutschland
ew 300 G4-865-S-K+ 925 - 937,5 MHz Art.-Nr. 507687
ew 300 G4-865-S-GBw 606 - 678 MHz Art.-Nr. 507688
ew 300 G4-865-S-Gw 558 - 626 MHz Art.-Nr. 507689
ew 300 G4-865-S-Bw 626 - 698 MHz Art.-Nr. 507690
ew 300 G4-865-S-Cw 718 - 790 MHz Art.-Nr. 507691
ew 300 G4-865-S-Dw 790 - 865 MHz Art.-Nr. 507692
ew 300 G4-865-S-Aw+ 470 - 558 MHz Art.-Nr. 508402
Montiert in den USA
6/7
ew 300 G4-865-S-AS 520 - 558 MHz Art.-Nr. 508027
ew 300 G4-865-S-JB 806 - 810 MHz Art.-Nr. 508028
ew 300 G4-865-S-Gw 558 - 626 MHz Art.-Nr. 508029
ew 300 G4-865-S-Bw 626 - 698 MHz Art.-Nr. 508030
ew 300 G4-865-S-Cw 718 - 790 MHz Art.-Nr. 508031
ew 300 G4-865-S-Dw 790 - 865 MHz Art.-Nr. 508032
ew 300 G4-865-S-Aw+ 470 - 558 MHz Art.-Nr. 508423
ew 300 G4-865-S-Gw1 558 - 608 MHz Art.-Nr. 508444
AUSSCHREIBUNGSTEXT
Das HF-Übertragungssystem ist für Moderationen und andere Anwendungen konzipiert, bei denen es auf höchste
Sprachverständlichkeit ankommt.
Das System besteht aus einem stationären Empfänger sowie einem Handsender mit einem Mikrofonmodul.
Das System arbeitet in einem von 10 UHF-Frequenzbereichen mit einer Schaltbandbreite bis zu 88 MHz: 470 – 558 MHz,
520 – 558 MHz, 558 – 608 MHz, 558 – 626 MHz, 606 – 678 MHz, 626 – 698 MHz, 718 – 790 MHz, 790 – 865 MHz,
806 – 810 MHz, 925 – 937,5 MHz; je Frequenzbereich stehen bis zu 3520 Empfangsfrequenzen zur Verfügung, die in
25-kHz-Schritten abgestimmt werden können. Das System verfügt über 20 Festfrequenz-Bänke mit jeweils bis zu 32 kompatiblen Frequenz-Presets sowie über 6 benutzerdefinierte Bänke mit bis zu 32 frei programmierbaren Frequenzen.
Der Empfänger ist menügesteuert. Sein hinterleuchtetes OLED-Display zeigt die aktuelle Frequenz, Frequenzbank und
Kanalnummer sowie Funksignal-Pegel (RF), Audio-Pegel (AF), Tastensperre (LOCK), Pilottonauswertung, Stummschaltung
(MUTE) und den Batteriezustand des zugehörigen Senders an. Eine automatische Tastensperre verhindert ein versehentliches Ändern der Einstellungen. Der Empfänger verfügt über einen Soundcheck-Modus.
Einige Empfängerparameter wie Empfangsfrequenz, Empfängername und Pilotton-Einstellung können über eine integrierte Infrarot-Schnittstelle mit dem zugehörigen Sender synchronisiert werden.
Die Audioausgänge des Empfängers sind als symmetrische XLR-3M-Buchse mit einem maximalen Ausgangspegel von
+18 dBu und als unsymmetrische 6,3-mm-Klinkenbuchse mit einem maximalen Ausgangspegel von +12 dBu ausgeführt.
Als Kopfhörerausgang steht eine 6,3-mm-Klinkenbuchse mit eigener Lautstärkeregelung zur Verfügung. Der Empfänger verfügt über einen Ethernet-Anschluss (RJ-45) für die netzwerkbasierte Fernüberwachung und -steuerung mit dem
Sennheiser Control Cockpit oder der Software „Wireless Systems Manager“ (WSM) von Sennheiser. Die beiden Antennenanschlüsse des Empfängers sind als BNC-Buchsen ausgeführt.
Page 7
PRODUKTDATENBLATT
7/7
evolution wireless G4
ew 300 G4-865-S | Handheld Set
Der Nennhub liegt bei ±24 kHz, der Spitzenhub bei ±48 kHz. Die Rauschsperren-Schwelle kann zwischen 5 und 25 dBμV
in Schritten von 2 dB eingestellt oder auch abgeschaltet werden.
Der Empfänger verfügt über das Sennheiser HDX Kompandersystem und einen abschaltbaren Pilotton-Squelch. Die
Empfindlichkeit liegt bei < 2 μV für 52 dBA
(typisch). Die Intermodulationsdämpfung beträgt ≥ 70 dB (typisch); das Blocking liegt bei ≥ 75 dB. Es stehen vier wählbare Equalizer-Presets zur Verfügung: „Flat“, „Low Cut“ (−3 dB bei 180 Hz), „Low Cut/High Boost“ (−3 dB bei 180 Hz/+5,5 dB
bei 10 kHz) und „High Boost“ (+5,5 dB bei 10 kHz). Der Signal-Rausch-Abstand bei 1 mV und Spitzenhub beträgt ≥ 115 dBA.
Der Klirrfaktor liegt bei ≤ 0,9 %. Der Pegel des Audioausgangs ist in einem Bereich von 48 dB in Schritten von 3 dB einstellbar.
Die 12-V-Stromversorgung des Empfängers erfolgt über das Netzteil NT 2-3 CW (für 100 – 240 V AC, 50/60 Hz). Die
Stromaufnahme liegt bei 350 mA. Der Empfänger verfügt über ein robustes Metallgehäuse; die Abmessungen betragen
ca. 202 × 212 × 43 mm. Das Gewicht beträgt ca. 980 Gramm. Die Betriebstemperatur liegt zwischen –10 °C und +55 °C.
Der Empfänger ist der Sennheiser EM 300-500 G4.
Der Handsender ist menügesteuert. Sein hinterleuchtetes LC-Display zeigt die aktuelle Frequenz, Frequenzbank und
Kanalnummer sowie Audiopegel (AF), Übertragungsstatus, Tastensperre (LOCK), Pilotton-Übertragung, Stummschaltung
(MUTE) und Batteriezustand an. Eine automatische Tastensperre verhindert ein versehentliches Ändern der Einstellungen.
Die Parameter des Handsenders sind im Menü des Handsenders programmierbar. Empfängerparameter wie Empfangsfrequenz, Empfängername und Pilotton-Einstellung können über eine integrierte Infrarot-Schnittstelle mit dem Handsender synchronisiert werden.
Der Handsender ist mit einer Taste ausgestattet, die über das Bedienmenü mit einer der folgenden Funktionen belegt
werden kann: Stummschaltung des Audiosignals EIN/AUS, Deaktivierung des Funksignals EIN/AUS, Räusperfunktion
(„Push to mute“), Sprechfunktion („Push to talk“), keine Funktion.
Der Nennhub liegt bei ±24 kHz, der Spitzenhub bei ±48 kHz. Die Frequenzstabilität liegt bei ≤ ±15 ppm. Die HF-Ausgangsleistung an 50 Ω ist zwischen 10 mW (typisch, niedrig), 30 mW (typisch, Standard) und 50 mW (typisch, hoch) umschaltbar.
Der Handsender verfügt über das Sennheiser HDX Kompandersystem und einen abschaltbaren Pilotton-Squelch. Der
Audioübertragungsbereich liegt zwischen 80 und 18.000 Hz. Der Signal-Rausch-Abstand bei 1 mV und Spitzenhub beträgt
≥ 115 dBA. Der Klirrfaktor liegt bei ≤ 0,9 %. Die Eingangsempfindlichkeit ist in einem Bereich von 48 dB in Schritten von
6 dB einstellbar.
Die Stromversorgung des Handsenders erfolgt über zwei 1,5-V-Batterien vom Typ Mignon (AA) oder über einen
Sennheiser BA 2015 Akkupack (wiederaufladbar). Die Nennspannung liegt bei 2,4 V, die typische Stromaufnahme beträgt
bei Nennspannung 180 mA und bei ausgeschaltetem Handsender ≤ 25 μA. Die typische Betriebszeit liegt bei 8 Stunden.
Der Handsender verfügt über ein robustes Metallgehäuse; der Durchmesser beträgt ca. 50 mm, die Länge ca. 265 mm.
Das Gewicht einschließlich Batterien beträgt ca. 450 Gramm. Die Betriebstemperatur liegt zwischen -10 °C und +55 °C.
Für den Handsender sind verschiedene Mikrofonkapseln verfügbar.
Der Handsender ist der Sennheiser SKM 300 G4-S.
(HDX aktiviert, Spitzenhub). Die Nachbarkanalselektion liegt bei ≥ 75 dB
eff S/N
Sennheiser electronic GmbH & Co. KG · Am Labor 1 · 30900 Wedemark · Germany · www.sennheiser.com
