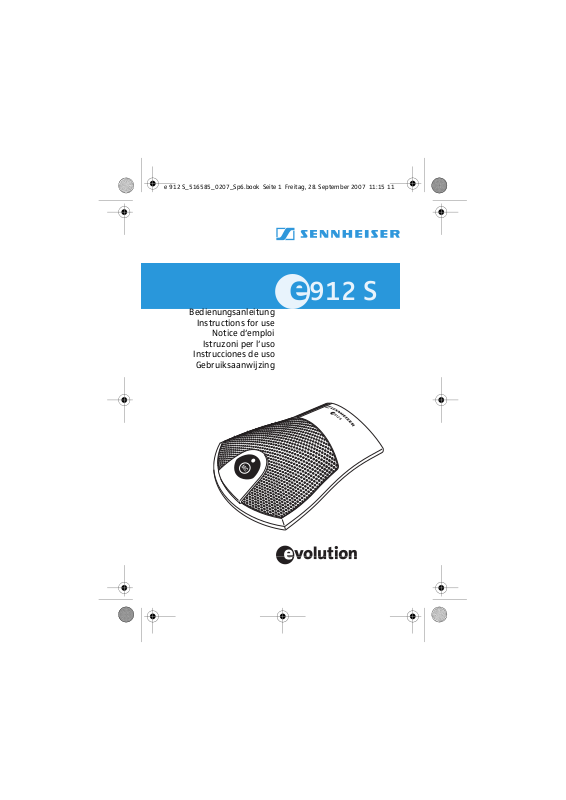

912 S
Bedienungsanleitung
Instructions for use
Notice d‘emploi
Istruzoni per l‘uso
Instrucciones de uso
Gebruiksaanwijzing
912 S
Das Grenzflächenmikrofon 912 S ist ein hochwertiges,
dauerpolarisiertes Kondensator-Mikrofon mit HalbNierencharakteristik, das für die Abnahme von Sprache
optimiert wurde.
Es wurde für den Einsatz auf Konferenztischen, Altären und
Rednerpulten entwickelt.
Über einen integrierten Folientaster lässt sich das Mikrofon einund ausschalten.
Über einen internen DIP-Schalter sind weitere Betriebsarten
einstellbar:
y An/Aus (Auslieferungszustand)
y Sprechtaste (PTT)
y Räuspertaste (PTM)
y Permanent angeschaltet
Der Frequenzgang lässt sich ebenfalls über DIP-Schalter
verändern:
y Rumpelfilter (Low Cut)
y Bass und Höhenanhebung (Auslieferungszustand)
y Bass Anhebung
y linear (Frequenzgang wie 912)
Dieses Mikrofon ist in drei Farbvarianten erhältlich:
y 912 S BK (schwarz) Art.Nr. 500875
y 912 S WH (weiß) Art.Nr. 500876
y 912 S NX (nicht reflektierendes grau) Art.Nr. 502193
1
Merkmale
y Konfigurierbarer Folientaster
y Konfigurierbarer Frequenzgang
y Unauffälliges Erscheinungsbild aufgrund der flachen
Gehäuseform
y Extrem robuster Einsprachekorb
y Erschütterungsdämpfende Gummiplatte an der Unterseite
des Mikrofons
y Montageschlitze zur Befestigung des Mikrofons auf
z. B. Tischplatten
y Vergoldeter XLR-Stecker
y Integrierte Elektronik (statt In-Line-Preamplifier)
Lieferumfang
y Mikrofon 912 S
y Tasche
y Bedienungsanleitung
y Garantiekarte
2
Mikrofon platzieren
Grenzflächenmikrofone nutzen akustische Eigenschaften an
Schall reflektierenden Flächen aus:
Positionierung Klangresultat Kommentar
Altar od. Kanzel:
auf Schall
reflektierender Oberfläche
Konferenzräume:
auf Konferenztisch
liegend; auf
Teilnehmer
ausgerichtet *)
*) Die Nierencharakteristik hat einen Öffnungswinkel von
ca. 130°. Es muss darauf geachtet werden, dass sich die Schallquelle (Konferenzteilnehmer, Redner oder Musikinstrument) in
diesem Bereich befindet (vgl. Polardiagramm).
weniger
Raumhallanteil
o. Kammfilterelemente;
verbesserte Sprachverständlichkeit und
höhere Gain-Reser
ven gegenüber frei im
Raum stehenden
Mikrofonen
weniger Raumhall
gegenüber frei im
Raum stehenden
Mikrofonen
-
Absolut unauffälliges
Erscheinungsbild auf
Grund der flachen
Bauform;
keine störenden
Mikrofone im Blickfeld
Mikrofone dürfen
nicht verdeckt werden
durch Unterlagen,
Ordner o. ä.
3
Betriebsart und Frequenzgang einstellen
쐃쐇
DIP-Schalter:
(sichtbar bei
geöffneter Unterseite)
쐃 Betriebsart
쐇 Frequenzgang
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
Stellung
DIP-Schalter Betriebsart 쐃
1 2 3 4
1 2 3 4
1 2 3 4
4
Stellung
DIP-Schalter Frequenzgang 쐇
Permanent
angeschaltet (ON)
Sprechtaste (PTT) Bass Boost
Räuspertaste
(PTM)
An/Aus (ON/OFF,
Auslieferungszustand)
Rumpelfilter
(low
cut), kann mit
allen Betriebsarten
benutzt werden
Bass und High Boost
(Auslieferungszustand)
linear
Betriebsart 쐃:
y Permanent angeschaltet (ON) :
setzt den Folientaster außer Funktion, das Mikrofon ist permant eingeschaltet.
y Sprechtaste (PTT, Push-to-talk):
Das Mikrofon ist eingeschaltet, solange der Folientaster
gedrückt gehalten wird.
y Räuspertaste (PTM, Push-to-mute):
Das Mikrofon ist ausgeschaltet, solange der Folientaster
gedrückt gehalten wird.
y An/Aus (On/off, Auslieferungszustand):
Das Mikrofon wird eingeschaltet, wenn der Folientaster gedrückt wird, beim nächsten Druck auf den Folientaster wird es
wieder ausgeschaltet.
Frequenzgang 쐇:
y Rumpelfilter (Low cut):
senkt die tiefen Frequenzen ab, z. B. um Einflüsse von Körperund Trittschall zu mindern. Der DIP-Schalter
von den Schaltern 2, 3 und 4 und kann mit deren Funktion
kombiniert werden. Sie können z.
Tiefenanhebung kombinieren. Diese Einstellung ist sinnvoll,
wenn Sie das Mikrofon auf einer kleinen Fläche platzieren.
B. den Rumpelfilter mit der
1 ist unabhängig
y Bass Boost (Low boost, Tiefenanhebung):
Die Tiefenanhebung kompensiert einen Abfall bei tiefen Frequenzen, wenn das Mikrofon auf einer kleinen Fläche eingesetzt wird.
y Bass und High Boost
(Low and high boost, Auslieferungszustand):
Tiefen- und Höhenanhebung
y Linear:
das Übertragungsverhalten des Mikrofons ist linear
5
Polardiagramm
6
Frequenzgang
dBv
- 30
- 40
- 50
- 60
- 70
- 80
dBv
- 30
- 40
- 50
- 60
- 70
- 80
20
20
100
50
Bass- und Höhenanhebung (Auslieferungszustand)
Rumpelfilter (low cut)
100
50
linear (wie 912)
Bassanhebung
200
200
500
500
1000
1000
2000
2000
5000
5000
10000
10000
20000
20000
Hz
Hz
7
Technische Daten
12
3
1
2
3
+
+
12
3
XLR
+
XLRXLR
+
Wandlerprinzip dauerpolarisiertes
Kondensatormikrofon
Übertragungsbereich 20 – 20.000 Hz
Richtcharakteristik Halb-Niere
Freifeldleerlauf-
Übertragungsfaktor (1 kHz)
6 mV/Pa (Auslieferungszustand)
10 mV/Pa (lin)
Nennimpedanz (bei 1 kHz) <100 Ω
Min. Abschlussimpedanz 1 kΩ
Phantomspeisung 48 V/2,8 mA
Grenzschalldruckpegel bei 1kHz 134 dB SPL
Stecker XLR-3
Gewicht 550 g
Maße L 126,5 mm
B 105 mm
H 26,5 mm
Anschlussbelegung XLR-3
8
Übersicht Mikrofonanwendungen
Anwendung
Modell
e901
e902
e904
e905
e906
e908B
e908B ew
e908D
e908T ew
e912
e912 S
e914
Gesang x
Chor x x
Studio,
akust. Instrumente
x x x
Orchester x
Trompete, Posaune x x x
Saxophon x x x
Akustische Gitarre x
Akustischer Bass x
Gitarrenverstärker x
Bassverstärker x
Leslie x x x x
Piano, Flügel x x
Kick Drum x x
Snare Drum x x x x
Hänge-Tom x x x x x
Stand-Tom x x x x x
Congas x x x x
Becken x
Percussion x x x x x x
Konferenztisch, Altar
x x
Rednerpult x x
Theaterbühne x x
e935/e945
9
Herstellererklärungen
Garantie
2 Jahre
Konformitätserklärung
Sennheiser electronic GmbH & Co. KG erklären, dass
dieses Gerät die anwendbaren CE-Normen und
Vorschriften erfüllt.
WEEE-Erklärung
Bitte entsorgen Sie dieses Gerät am Ende seiner
Nutzungsdauer bei Ihrer örtlichen kommunalen
Sammelstelle oder im Recycling Center.
10
Sennheiser electronic GmbH & Co. KG
30900 Wedemark, Germany
Phone +49 (5130) 600 0
Fax +49 (5130) 600 300
www.sennheiser.com
Printed in Germany Publ. 09/07 516585/A03
