Le microphone supercardioïde 614 est de type électrostatique à polarisation permanente. Il a été conçu pour les
applications demandant une réponse en fréquence
étendue, une excellente restitution des transitoires, des
dimensions réduites et impliquant des niveaux de
pression sonore élevés. Grâce à sa réponse en fréquence
allant de 40 Hz à 20 kHz, le 614 est capable de
retranscrire toute la plénitude sonore de l'instrument. Sa
directivité supercardioïde permet d'isoler le microphone
des autres sources sonores présentes sur scène.
Excellent sur les overheads, les Charleston et les
percussions, le 614 se révèle également un choix idéal
pour les bois et les cordes. Ses excellentes propriétés
acoustiques en font également un outil précieux en home
studio.
Caractéristiques
y Conception robuste
y Grande régularité de réponse sur toute l'étendue du
spectre
y Son plein et naturel
y Pression sonore maxi très élevée
y Réponse en fréquence étendue
15
Fourniture
y Microphone 614
y Etui
y Pince MZQ 100
y Notice d'emploi
y Carte de garantie
Brochage XLR-3
16
+
+
12
3
XLR
+
1
2
3
+
12
3
XLRXLR
Mise en place du microphone

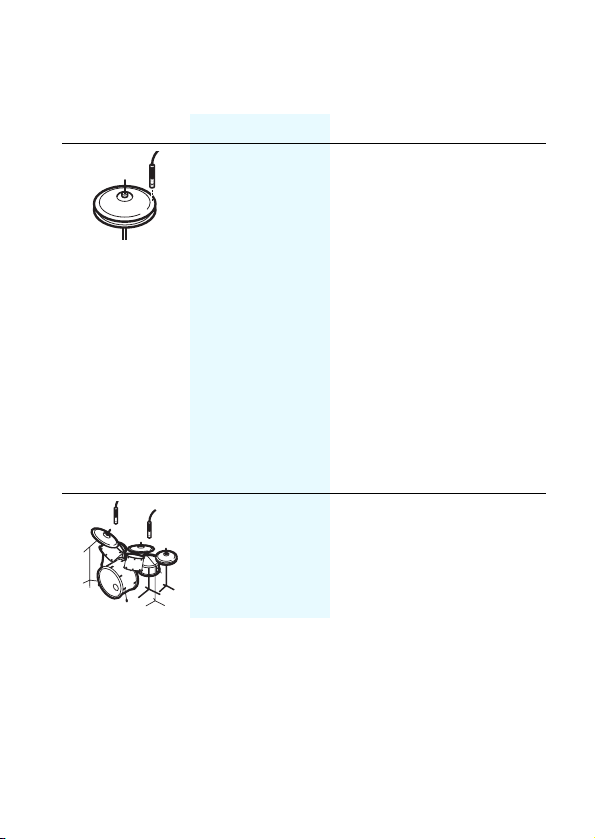

Batterie / Percussions
Positionnement Tonalité Commentaire
Son clair et
naturel
Beaucoup de son
fondamental,
peu de sons
harmoniques
Placer le micro à quelques
centimètres au dessus du
bord de la cymbale
Charleston. Si nécessaire,
éliminer les fréquences
basses indésirable avec le
filtre passe-haut.
Attention : sur une cymbale
Charleston, le rapprochement des deux parties de
l'instrument engendre un
important mouvement d'air
pouvant engendrer des
bruits indésirables. Ne pas
placer le micro trop près du
bord de la cymbale.
Pour éviter des perturbations dues aux interférences de
sources sonores voisines, essayez de positionner le
microphone de manière que la source parasite se trouve
dans l'angle d'atténuation maximale du microphone
(approx. 135° ; voir le diagramme polaire).
17
Diagramme polaire
30°
60°
90°
0°
0
5
10
15
20
25
dB
30°
60°
90°
120°
150°
125 Hz
250 Hz
500 Hz
1000 Hz
Réponse en fréquence
dBv
- 40
- 50
- 60
- 70
- 80
18
- 90
20
50
0°, 1 m
100
200
180°
500
180° ,1 m
1000
2000
150°
2000 Hz
4000 Hz
8000 Hz
16000 Hz
10000
5000
120°
20000
Caractéristiques techniques
Principe transducteur microphone
électrostatique à
polarisation permanente
Réponse en fréquence 40....20.000 Hz
Directivité supercardioïde
Sensibilité champ libre,
à vide (à 1 kHz) 3 mV/Pa
Niveau de pression
sonore max. à 1 kHz 139 dB/SPL
Impédance nominale 50 Ω
Impédance de
charge minimum 1 kΩ
Alimentation fantôme 12–52 V / 3 mA
Connecteur XLR-3
Dimensions Ø 20 mm, L 100 mm
Poids 93 g
19
Vue d'ensemble des applications de microphones
Modèle
e602
e604
e606
e608
e614
e815
e825
e835
e840
Application
Chant x xxxxx
Chœurs
Studio,
instruments acoustiques
Orchestre x
Cuivres / saxophone xx x
Guitare acoustique x
Basse acoustique x
Ampli de guitare x
Ampli de basse x
Leslie xxx
Piano, à queue x
Grosse caisse x
Caisse claire x xx
Tom suspendu x xx
Tom sur pie d xxx
Congas x xx
Cymbale x
Percussions x xxx
Overhead x
x
x
e845
e865
20
Konformitätserklärung
Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät
die anwendbaren CE-Normen und Vorschriften erfüllt.
Approval
Sennheiser electronic GmbH & Co. KG declare that this device is
in compliance with the applicable CE standards and regulations.
Certification
Sennheiser electronic GmbH & Co. KG déclarons que cet appareil
est en conformité avec les normes CE.
Certificazione
Sennheiser electronic GmbH & Co. KG diachiara che questo apparecchio risponde alle normative e alle prescrizioni CE applicabili.
Autorizacion
Sennheiser electronic GmbH & Co. KG declara que este aparato
cumple las normas y directrices de la CE aplicables.
Vergunning
Sennheiser electronic GmbH & Co. KG verklaren, dat dit toestel
voldoet aan de toepasselijke CE-normen en voorschriften.
Sennheiser electronic GmbH & Co. KG
30900 Wedemark, Germany
Phone +49 (5130) 600 0
Fax +49 (5130) 600 300
www.sennheiser.com
Printed in Germany Publ. 09/04 511652/A01
