Antenna Splitter 1:4
Bedienungsanleitung
ASP 2
3
Verwendungszweck
Der passive Antenna Splitter ASP 2 ist für den Aufbau einer
Antennenverteilung in einer Mehrkanalanlage konzipiert.
Dabei werden bis zu vier Diversity-Empfänger von zwei
Antennen mit einem Funksignal versorgt. Das Gerät kann
gleichzeitig zur Stromversorgung von vier Empfängern und
zwei Antennenboostern mit nur einem Netzteil eingesetzt
werden. Durch die Kombination von zwei Antennen-Splittern
ASP 2 kann eine 8-Kanal-Anlage mit zwei Antennen betrieben
werden.
Mit Hilfe eines 19"-Rackmontagesets GA 2 können Sie zwei
Antenna Splitter oder einen Antenna Splitter und einen stationären Empfänger (z. B. EM 100 G2, EM 300 G2 oder
EM 500 G2) in ein 19"-Rack montieren.
Einsatzbereiche:
! HF-Anlagen mittlerer Größe (stationär oder mobil)
! Festinstallationen in kleinen Kongress- und Veranstaltungs-
zentren
Lieferumfang
! 1 Antenna Splitter ASP 2
! 1 Satz Gerätefüße
! 1 Bedienungsanleitung
4
Sicherheitshinweise
Vorsicht!
Öffnen Sie niemals das Gerät! Für eigenmächtig geöffnete
Geräte erlischt die Gewährleistung!
Achtung!
Stellen Sie sicher, dass die Luft durch die Lüftungs-Öffnungen
am Gerät frei zirkulieren kann. Stellen Sie das Gerät fern von
Heizungen und Heizstrahlern auf!
Vorsicht!
Stellen Sie den Antennen-Splitter auf eine ebene Fläche oder
montieren Sie ihn in einem Rack! Verlegen Sie Kabel stets so,
dass niemand darüber stolpern kann!
Gefahr!
Halten Sie Flüssigkeiten und elektrisch leitfähige Kleinteile
vom Gerät fern! Zum Reinigen wischen Sie das Gerät hin und
wieder mit einem leicht feuchten Tuch ab. Verwenden Sie bitte
auf keinen Fall Löse- oder Reinigungsmittel!
5
Bedienelemente
Buchse für Anschluss des Netzteils (DC IN)
Zugentlastung für das Anschlusskabel des Netzteils
Vier DC-Ausgänge (DC OUT) zur Stromversorgung von
BNC-Buchse für den Antenneneingang des Diversity-
Vier HF-Ausgänge des Diversity-Zweigs B (OUT B)
Vier HF-Ausgänge des Diversity-Zweigs A (OUT A)
HF-Ausgang zur Erweiterung mit einem weiteren
BNC-Buchse für den Antenneneingang des Diversity-
bis zu vier Empfängern
Zweigs B (IN B, DC-FEED 12 V)
Antennen-Splitter ASP 2 (Diversity-Zweig A)
Zweigs A (IN A, DC-FEED 12 V)
6
Inbetriebnahme

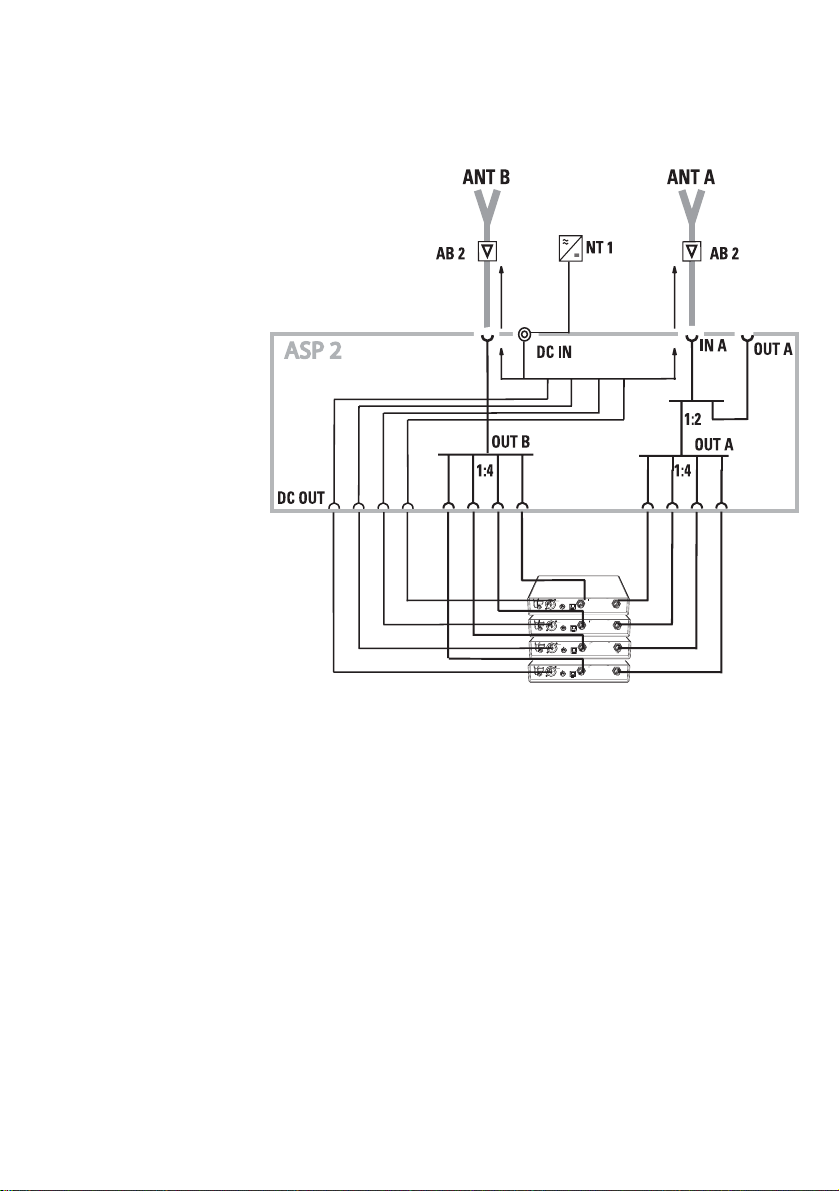

Das folgende Anschluss-Schema zeigt die Versorgung einer
Vier-Kanal-Diversity-Anlage durch zwei Antennen.
Gerät aufstellen
Das Gerät ist als Tischgerät oder für die Rackmontage vorgesehen.
왘 Für die Rackmontage benutzen Sie das 19"-Rackmontage-
set GA 2 (optionales Zubehör).
왘 Für den Einsatz als Tischgerät kleben Sie die Gerätefüße
unter das Gerät.
Hinweis
Möbeloberflächen sind mit Lacken, Polituren oder Kunststoffen behandelt, die bei Kontakt mit anderen Kunststoffen Flecken hervorrufen können. Wir können daher trotz
sorgfältiger Prüfung der von uns eingesetzten Kunststoffe
Verfärbungen nicht ausschließen.
7
E
ASP 2
Antennen anschließen
왘 Schließen Sie an die Antenneneingänge und
! zwei passive Antennen A 1031-U oder A 2003-U
! oder zwei Aktivantennen A 12
! oder eine Kombination aus passiver Antenne (A 1031-U
oder A 2003-U) und Antennenbooster (AB 2) an.
Empfänger anschließen
An den Antenna Splitter können Sie bis zu vier stationäre
Empfänger (z. B. EM 100 G2, EM 300 G2 oder EM 500 G2)
anschließen. Die Empfänger können über den Antenna Splitter
ASP 2 mit Spannung versorgt werden.
ASP 2
EM 500 G2
ASP 2
M 500 G2
왘 Führen Sie die Kabel der DC-Ausgänge des Antennen-
Splitters durch die Zugentlastungen an der Rückseite
der jeweiligen Empfänger.
왘 Stecken Sie die Hohlklinkenstecker des Antennen-Splitters
in die Buchsen der Empfänger.
왘 Schließen Sie die BNC-Kabel und der HF-Ausgänge
des Antennen-Splitters wie folgt an die Empfänger an:
! HF-Ausgang A an die Antenneneingänge
(Diversity-Zweige I)
! HF-Ausgang B an die Antenneneingänge
(Diversity-Zweige II)
Hinweis
Wir empfehlen, nicht belegte HF-Ausgänge mit handelsüblichen 50-Ω-Widerständen abzuschließen, um die Daten
für die Verteildämpfung einzuhalten.
8
Netzteil anschließen
Zur Stromversorgung der angeschlossenen Empfänger und
optional eingesetzter Antennenbooster dient das Netzteil
NT 1.
ASP 2
왘 Führen Sie das Kabel durch die Zugentlastung .
왘 Stecken Sie den Hohlklinkenstecker des Netzteils in die
Buchse .
Hinweis
Der Antennen-Splitter besitzt keinen Betriebsschalter.
9
Wenn Störungen auftreten
Fehlercheckliste
Problem Mögliche Ursache Mögliche Abhilfe
Empfänger lassen sich
nicht einschalten
Störungen der
HF-Übertragung
Stromversorgung zu den
Empfängern ist
unterbrochen
Sendeantennen sind
außerhalb der Reichweite
der Empfangsantennen
nicht eingeschaltete
Sender oder Empfänger
nicht korrekt
angeschlossene Antennen
defekte Anschlusskabel Anschlusskabel
zu hohe Kabeldämpfung
durch zu lange
Antennenkabel oder
falscher AntennenkabelTyp
Frequenzen von Sendern
und Empfängern stimmen
nicht überein
Anschlüsse des Netzteils,
bzw. DC-Verbindung
überprüfen
den Abstand zwischen
Empfangsantenne und
Sender verringern
Sender bzw. Empfänger
einschalten
Antennenanschlüsse
überprüfen
austauschen
nur empfohlene
Antennenkabel verwenden
(siehe “Zubehör” auf
Seite 11)
oder kürzeres
Antennenkabel verwenden
siehe Bedienungsanleitung
des Senders bzw.
Empfängers
Rufen Sie Ihren Sennheiser-Partner an, wenn mit Ihrer Anlage Probleme auftreten, die
nicht in der Tabelle stehen oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungsvorschlägen beheben lassen.
10
Technische Daten
Antenna Splitter ASP 2 2 x1:4 oder 1 x1:8, passiv
Frequenzbereich 500 bis 870 MHz
Verteildämpfung ca. 10 dB IN B/OUT B (4 x)
ca. 14 dB IN A/OUT A (4 x)
ca. 6 dB IN A/OUT A
Gehäusemaße ca. 212 x 145 x 38 mm
Gewicht ca. 700 g
Spannungsbereich 12 V DC nominal, max. 16 V DC
Zubehör
NT 1 Netzteil zur Spannungsversorgung von vier Empfängern und
zwei Antennenverstärkern
NT 1-120 Netzteil zur Spannungsversorgung von vier Empfängern und
zwei Antennenverstärkern, für Netzspannungen von 120 V
NT 1-UK Netzteil zur Spannungsversorgung von vier Empfängern und
zwei Antennenverstärkern, für den Einsatz in UK
GZL 1019-A1 Koaxialkabel mit BNC-Steckern, Länge 1 m
GZL 1019-A5 Koaxialkabel mit BNC-Steckern, Länge 5 m
GZL 1019-A10 Koaxialkabel mit BNC-Steckern, Länge 10 m
A 1031-U passive UHF-Antenne
AB 2 Antennenbooster
GA 2 Rackmontageset
AM 2 Antennen-Frontmontage-Set (für Rackmontageset GA 2)
A 2003-UHF UHF-Richtantenne
A 12 aktive UHF-Richtantenne
Abschlusswiderstand BNC (50 Ω)
DC-Trennadapter
11
Anwendungsbeispiel
Zusammenschalten von zwei Antennen-Splittern ASP 2 zu
einem 1:8 Diversity-Splitter.
Zwei Antennen versorgen eine Acht-Kanal-Anlage
12
Zusammenschaltung von zwei Vier-Kanal-Anlagen
DEUTSCH
Wir übernehmen für das von Ihnen gekaufte Produkt eine Garantie von 24 Monaten.
Ausgenommen hiervon sind dem Produkt beigefügte Zubehörartikel, Akkus und Batterien;
denn diese Produkte haben wegen ihrer Beschaffenheit eine kürzere Lebensdauer, die zudem
im Einzelfall konkret von Ihrer Nutzungsintensität abhängt.
Die Garantie-Zeit beginnt ab Kaufdatum. Zum Nachweis heben Sie bitte unbedingt den
Kaufbeleg auf. Ohne diese Nachweise, die der zuständige Sennheiser-Service-Partner prüft,
werden Reparaturen grundsätzlich kostenpflichtig ausgeführt.
Die Garantieleistungen bestehen nach unserer Wahl in der unentgeltlichen Beseitigung von
Material- oder Herstellungsfehlern durch Reparatur, Tausch von Teilen oder des kom-pletten
Geräts. Von der Garantie ausgenommen sind Mängel durch unsachgemäßen Gebrauch (z.B.
Bedienungsfehler, mechanische Beschädigungen, falsche Betriebsspannung), Verschleiß,
aufgrund höherer Gewalt und solche Mängel, die Ihnen beim Kauf bereits bekannt sind. Der
Garantieanspruch erlischt bei Eingriffen in das Produkt durch nicht autorisierte Personen oder
Werkstätten.
Im Garantiefall senden Sie das Gerät inklusive Zubehör und Kaufbeleg an den für Sie
zuständigen Service-Partner. Zur Vermeidung von Transportschäden sollte möglichst die
Original-Verpackung verwendet werden.
Ihre gesetzlichen Mängelansprüche aus dem Kaufvertrag gegen den Verkäufer werden durch
diese Garantie nicht eingeschränkt. Die Garantie kann, außer in den USA, weltweit in allen
Ländern in Anspruch genommen werden, in denen das jeweils nationale Recht unseren
Garantiebestimmungen nicht entgegensteht.
13
Konformitätserklärung
Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vorschriften
erfüllt.
Approval
Sennheiser electronic GmbH & Co. KG declare that this
device is in compliance with the applicable CE standards
and regulations.
Certification
Sennheiser electronic GmbH & Co. KG déclarons que cet
appareil est en conformité avec les normes CE.
Certificazione
Sennheiser electronic GmbH & Co. KG diachiara che
questo apparecchio risponde alle normative e alle
prescrizioni CE applicabili.
Autorizacion
Sennheiser electronic GmbH & Co. KG declara que este
aparato cumple las normas y directrices de la CE aplicables.
Vergunning
Sennheiser electronic GmbH & Co. KG verklaren, dat dit
toestel voldoet aan de toepasselijke CE-normen en voorschriften.
Diese Service-Nummer gilt nur für Deutschland
63
Antenna Splitter 1:4
Instructions for use
ASP 2
13
Brief description
The ASP 2 passive RF antenna splitter has been designed for
routing antenna signals to several receivers in a multi-channel
system, i.e. up to four diversity receivers are supplied with the
signals of only two antennas. The antenna splitter incorporates DC distribution for powering up to four receivers in addition to two antenna boosters via a single mains unit. By linking two ASP 2 antenna splitters, an 8-channel system can be
operated with only two antennas.
By using the GA 2 rack adapter, two antenna splitters or one
antenna splitter and one rack-mount receiver (e.g. EM 100 G2,
EM 300 G2 or EM 500 G2) can be mounted into a 19" rack.
Areas of application:
! Small to medium RF installations (fixed or mobile)
! Permanent installations in small theaters, conference
centers and similar venues
Delivery includes
! 1 ASP 2 antenna splitter
! 1 set of plastic feet
! Instructions for use
14
Safety instructions
Caution!
Never open the unit! If units are opened by you in breach of
this instruction, the warranty becomes null and void.
Attention!
Make sure that the air vents of the unit are not covered or blocked! Keep the unit away from central heating radiators and
electric heaters!
Caution!
Set up the unit on an even surface or mount it into a rack! Lay
the cables in such a way that no-one can stumble over them!
Attention!
Keep liquids and small parts which conduct electricity away
from the unit! Use a slightly damp cloth for cleaning the unit.
Do not use any solvents or cleansing agents!
