Contents

1. Preface

2. Description

3. Preparation before use

4. Using the generator set

5. Safety features

6. Maintenance schedule

1. Preface

1.1. Recommendations

Read this manual carefully before use.

Warning

The safety advice and the usage and maintenance instructions for the generating set must always be strictly adhered to.

The information contained in this manual is taken from technical data available at the time of print. In line with our policy of continually improving the quality of our products, this information may be amended without warning.

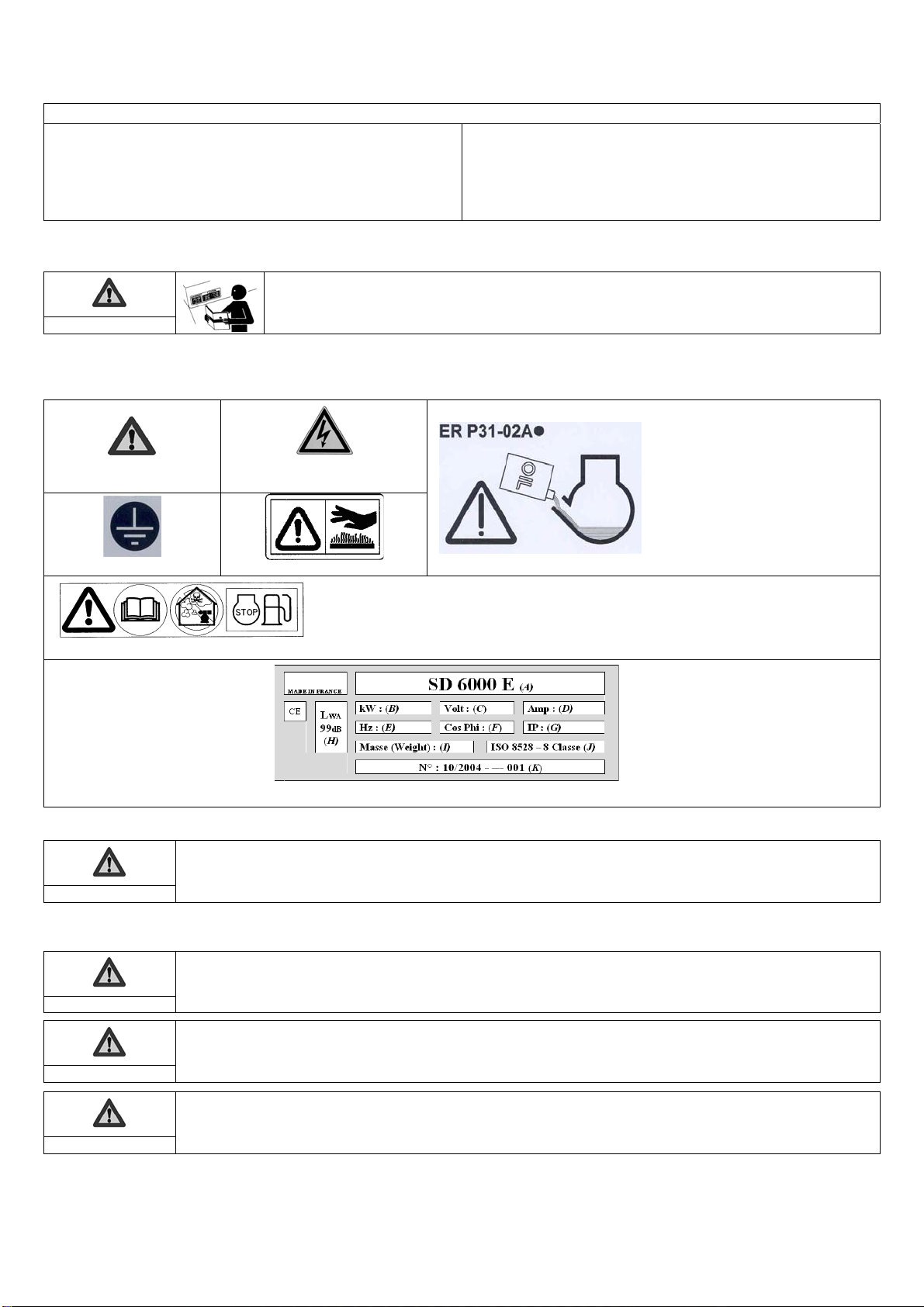

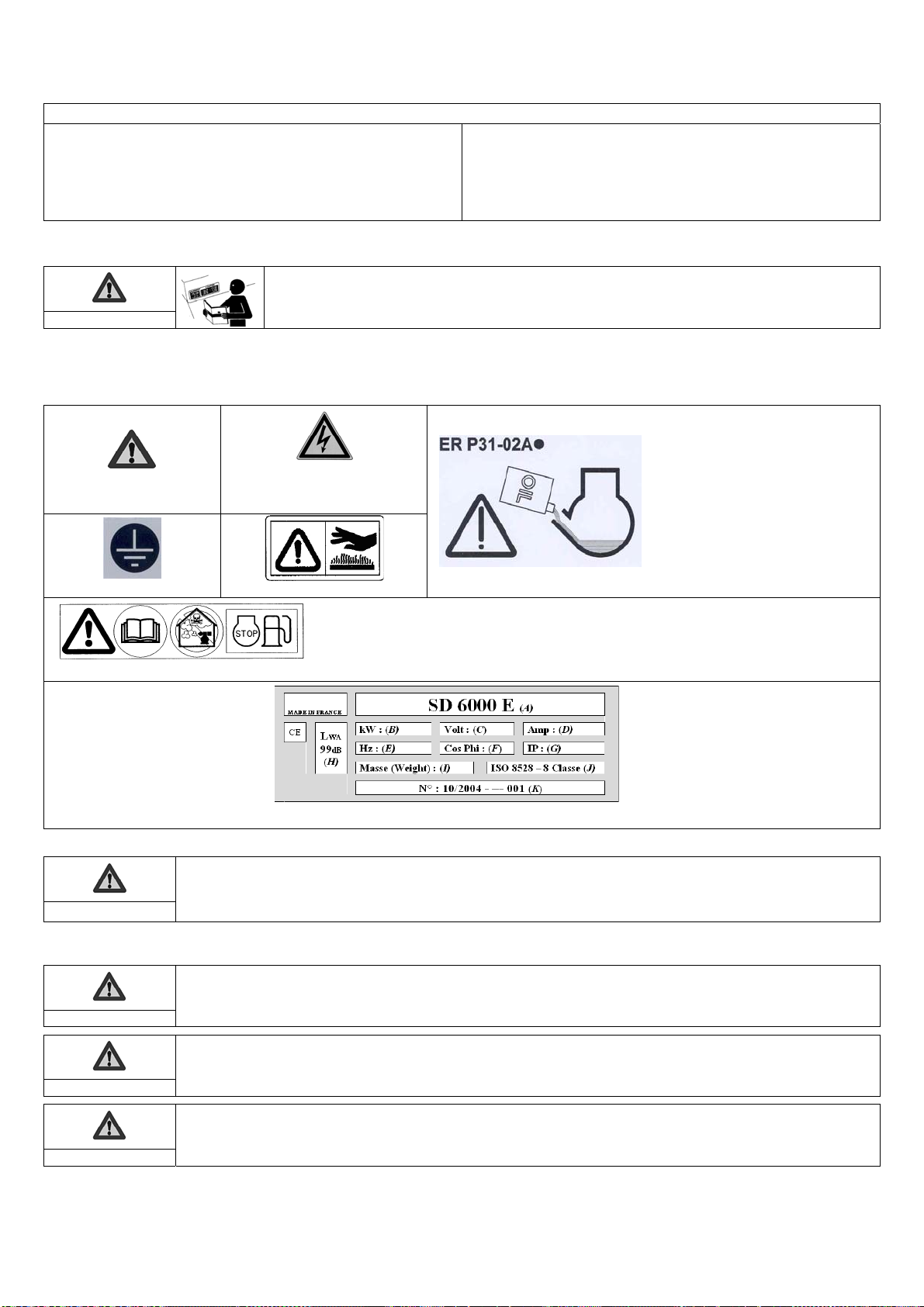

1.2. Pictograms and plates on the generating sets and what they mean

7. Maintenance procedures

8. Storing the generating set

9. Troubleshooting

10. Specifications

11. Cable sizes

12. EC Declaration of conformity

Danger

Earth

Danger:

risk of electric shock

Danger: risk of burns

1 - Warning: refer to the documentation accompanying the generating set. 2 - Warning: emission of toxic exhaust gases. Do not use in a confined or poorly

ventilated area.

1 2 3

3 - Stop the motor before filling with fuel.

A = Generating set model B = Generating set output C = Voltage D = Amperage E = Current frequency F = Power factor

Example of an identification plate

1.3. Instructions and safety regulations

Do not run the generating set without having put back the protective covers and closed the access doors. Never take the protective covers off or open the access doors if the generating set is running.

Danger

1.3.1 Warnings

You are likely to encounter several warning symbols in this manual.

Danger: the generating set is supplied without oil.

Before starting the generating set always check the oil level.

G = Protection rating H = Generating set noise output I = Generating set weight J = Reference Standard K = Serial number

Danger

Warning

Important

This symbol indicates a definite risk to a person's health and life. Failure to follow the corresponding instruction poses serious risks to the health and life of those concerned.

This symbol draws attention to the potential risk to a person's health and life. Failure to follow the corresponding instruction may pose serious risks to the health and life of those concerned.

This symbol indicates a dangerous situation if the warning is not heeded. Failure to follow this instruction could result in less serious injury or damage.

Page 6

1.3.2 General advice

On taking delivery of the generating set, check that it is complete and not damaged in any way. A generating set should be handled gently and brusque movements should be avoided. Ensure that the place where it is to be stored or used is carefully prepared beforehand.

Before use:

Warning

- make sure you know how to stop the generating set in the event of an emergency,

- make sure you completely understand all the controls and operations.

For reasons of safety, the maintenance intervals must be respected (see Maintenance table). Never carry out repairs or maintenance procedures without the necessary experience and/or tools. Never let other people use the generating set without having given them all the necessary instructions beforehand. Never let children touch the generating set, even when it is not in operation. Do not operate the generating set near animals (as it could cause them to panic or frighten them). Never start the engine without an air filter or exhaust. Never invert the positive and negative terminals on the battery (if fitted) when fitting them as this could cause serious damage to the electrical equipment. Never cover the generating set with any type of material while it is in operation or just after it has been turned off. Wait until the motor is cold. Never coat the generating set with oil, even to protect it from corrosion; preservative oils are flammable and can be dangerous if inhaled. In all cases, respect the local regulations currently in place concerning the use of generating sets.

1.3.3 Safety guidelines to prevent electrocution

Danger

The generating sets supply electrical current when in operation: risk of electrocution.

Never touch stripped cables or disconnected connectors. Never handle a generating set with wet hands or feet. Never expose the equipment to liquid splashes or rainfall, and do not place it on wet ground. Always keep electric cables and connections in good condition. Never use equipment in poor condition: risk of electrocution or damage to the equipment.

Specific protective measures to follow in accordance with the operating conditions.

1 – If the generating set is not equipped with an integrated differential protection device at delivery

In the case of occasional use of one or many mobile or rotating devices, the earthing of the generating set is not necessary, but the following installation rules must be complied with: a) The grounds of the equipment connected to the outlets of the generating set must be interconnected with the ground of the set by a protection conductor. This equipotentiality is performed if all the connecting cables of class I equipment are fitted with a PE protection conductor (GREEN and YELLOW) correctly connected to their patches to the generating set (this protection conductor is not necessary for equipment of class II protection). The good condition of the cables and the ground connections is an essential element to guarantee protection against electric shocks, therefore the usage of rubber sheathed cables is strongly recommended, flexible and strong, in compliance with standard IEC 60245-4 Comply with the cable lengths indicated in the table of the paragraph “Cable sizes”. b) Each channel (electrical cable) originating from the generating set must be protected by a complementary differential device calibrated at 30mA, set up before each outlet less than 1 m from the set, and protected against external influences to which it could be subjected.

2 – If the generating set is equipped with an integrated differential protection device at delivery (with the alternator ground connected to

the earth terminal of the generating set) In the case of occasional use

of one or many mobile or rotating devices, the earthing of the generating set is not necessary, but the ground connection rules listed in point a) of paragraph 1 above must be complied with. In the case of the supply of a temporary or semi-permanent station

(site, show, fairs,.), connect the ground of the generating set to the earth and follow the rules listed in point a) of paragraph 1 above. In the case of the emergency re-supply of a fixed installation, the connection of the generating set to the ground of the installation to re-supply and the electrical connection must be performed by a qualified electrician, in compliance with the regulation applicable on the installation site. Do not connect the generating set directly to other power sources (e.g.: public distribution network); install a power inverter.

Mobile applications (example: generating set installed in a moving vehicle) If earthing is not possible, the grounds of the vehicle and of the equipment connected to the outlets of the generating set must be interconnected with the ground of the generating set by a protection conductor, in compliance with the ground connection rules listed at point a) of paragraph 1 above.

The protection against electric shocks is performed by circuit breakers provided specially for the generating set: if necessary, replace them with circuit breakers having the same ratings and characteristics.

Page 7

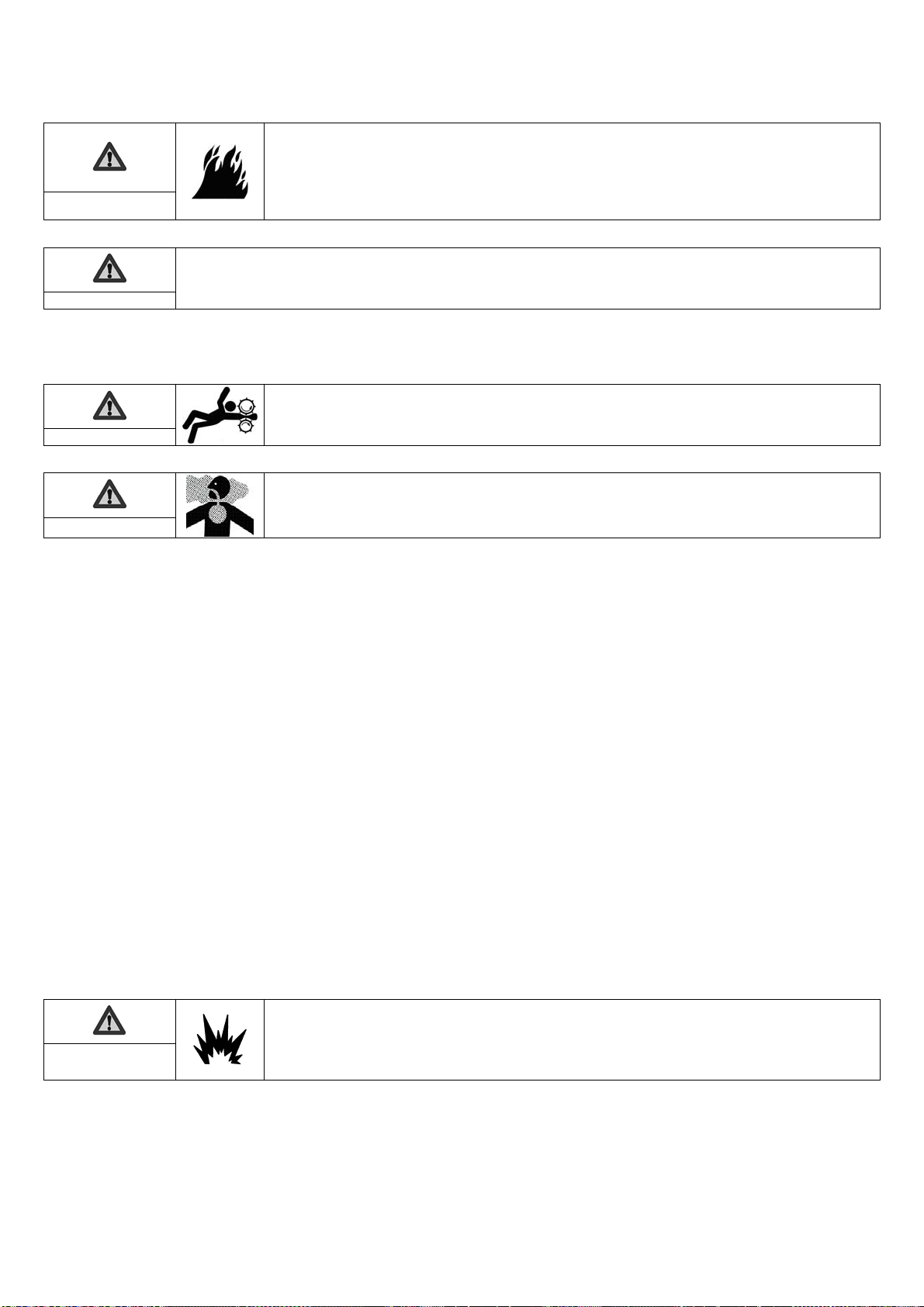

1.3.4 Safety guidelines to prevent fire

Never operate the generating set in areas containing flammable products (risk of sparks). Keep all flammable products (petrol, oil, fabric etc.) out of the way when the unit is in

Danger

operation. Never cover the generating set with any type of material while it is in operation or just after it has been turned off: always wait until the engine cools down.

1.3.5 Safety guidelines against burns

Never touch the engine or the silencer while the generating set is in operation, or when it has just stopped.

Warning Hot oil burns; avoid contact with the skin. Before carrying out any operation, check that the system is no longer pressurised. Never start or run the engine if the oil filler cap is off (oil may splash out).

1.3.6 Danger of moving parts

Never go near a moving part that is in operation if you have loose clothing or long hair that

Danger

is not enclosed in a protective hair net. Do not try to stop, slow down or impede a moving part when it is in operation.

1.3.7 Safety guidelines for exhaust gases

The carbon monoxide present in the exhaust gas may lead to death by inhalation if the concentration levels in the atmosphere are too high.

Danger

Always use the generating set in a well ventilated area where the gases cannot accumulate.

For safety reasons and for correct operation of the generating set, correct ventilation is essential (risk of intoxication, engine overheating and accidents involving, or damage to, the surrounding equipment and property). If it is necessary to operate it inside a building, the exhaust gases must be evacuated outside and adequate ventilation must be provided so that any people or animals present are not affected.

1.3.8 Operating conditions

The stated outputs of the generating sets are obtained under the reference conditions outlined in ISO 8528-1(2005):

9 Total barometric pressure: 100 Kpa 9 Air ambient temperature: 25°C (298K) 9 Relative humidity: 30%

Generating set performance is reduced by approximately 4% for every additional 10° C and/or approximately 1% for every additional 100m in altitude.

1.3.9 Capacity of the generating set (overload)

Never exceed the rated load of the generating set (in Amps and/or Watts) when it is running continuously. Before connecting and operating the generating set, calculate the electrical power required by the electric appliances (in Watts). This electrical power rating is usually found on the manufacturer's plate on bulbs, electrical appliances, motors etc. The sum total of power required by these appliances should not exceed the nominal power rating of the generating set.

1.3.10 Protecting the environment

Drain the engine oil into a designated container: never drain or discard engine oil onto the ground. As far as possible, avoid sound reverberating through walls or buildings (the noise will be amplified). If the generating set is used in wooded, bushy or uncultivated areas and if the exhaust silencer is not fitted with a spark arrester, clear any vegetation away from the area and take care that the sparks do not cause a fire.

1.3.11 Filling with fuel

The fuel is highly flammable and its vapours are combustible. Filling should be carried out with the engine turned off. Smoking, using a naked flame or

Danger

producing sparks are forbidden while the fuel tank is being filled. All traces of fuel should be wiped off with a clean cloth.

Storage and handling of petroleum products must be carried out in accordance with the law. Close the fuel tap (if fitted) each time the tank has been filled. Never top up fuel when the generating set is in operation or hot. Always place the generating set on a flat, level and horizontal surface to avoid fuel spilling onto the motor. Fill the tank with a funnel taking care not to spill the fuel, then screw the plug back onto the fuel tank.

Page 8

1.3.12 Safety guidelines for handling batteries

Never leave the battery close to a flame or fire.

Danger

Use only insulated tools. Never use sulphuric acid or acid water to top up the electrolyte level.

2. Description

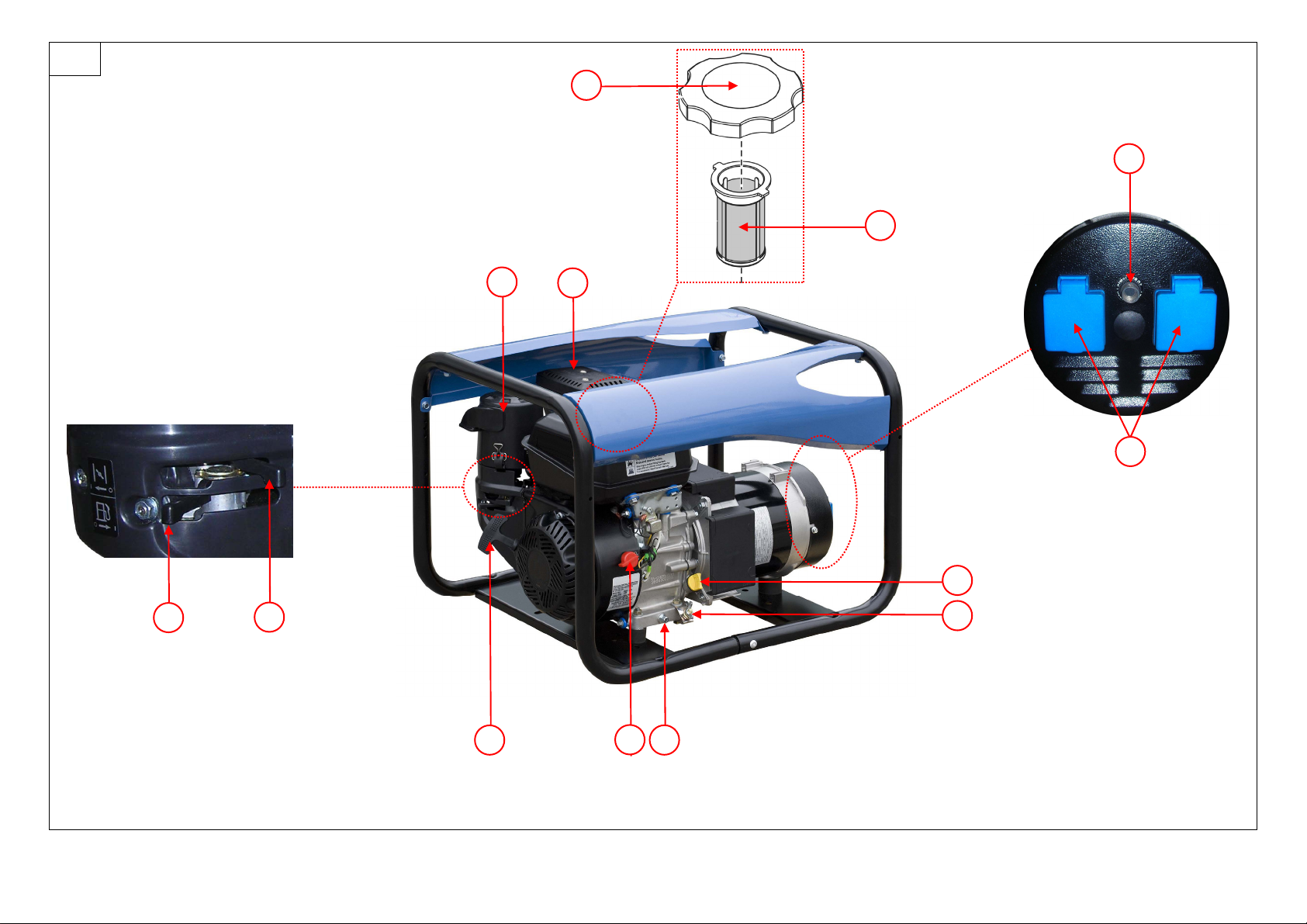

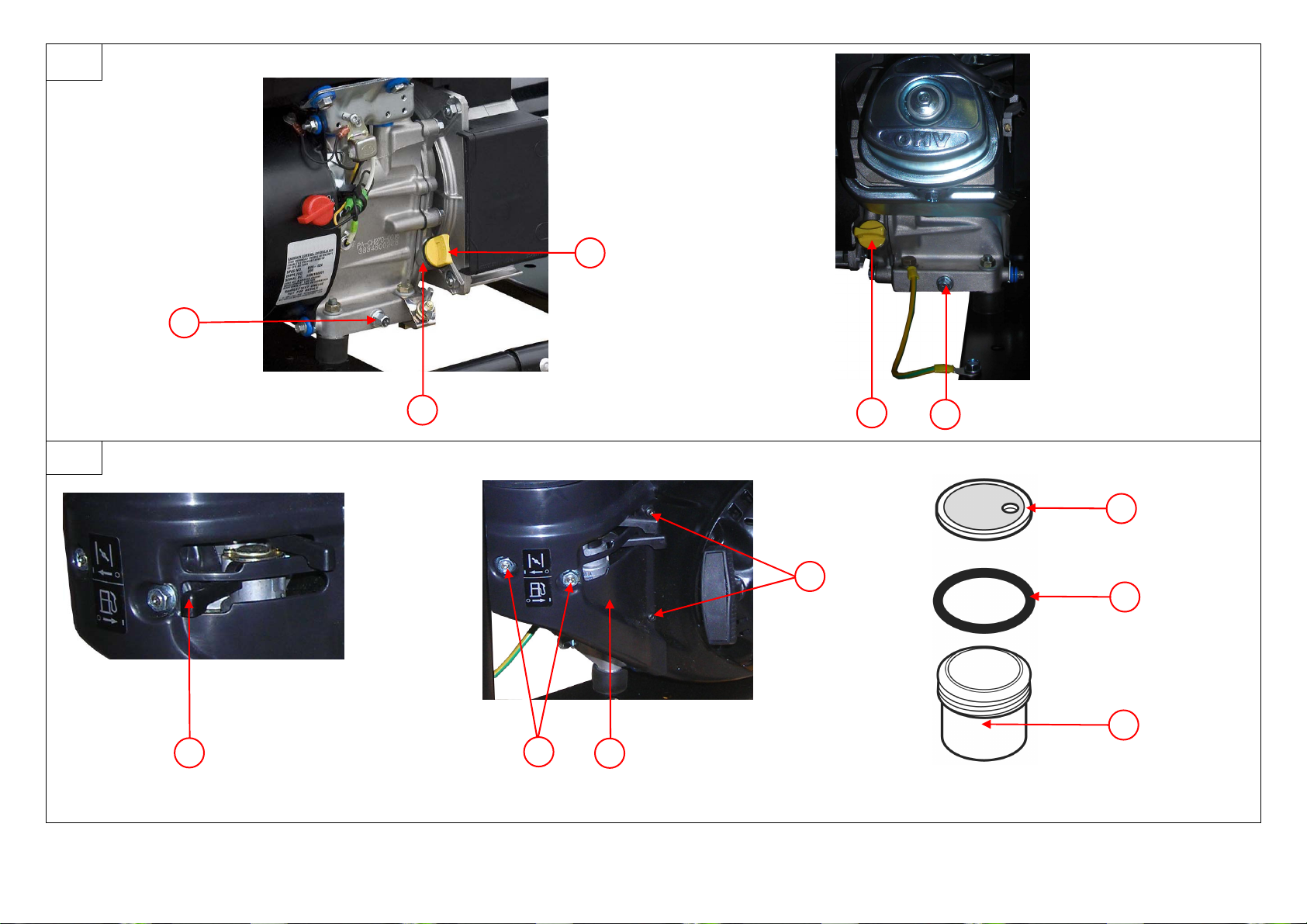

Figure A

1 Earth connection 6 Choke 11 Oil draining screw 2 Oil filler gauge plug 7 Start and stop control 12 Air filter 3 Fuel tank plug 8 Recoil starter handle 13 Exhaust silencer 4 Fuel strainer 9 Circuit breaker 5 Fuel tap 10 Electrical sockets

Figure B

1 Oil draining screw 3 Filler neck 2 Oil filler gauge plug 4 Oil filling plug

Figure C

1 Fuel tap 4 Enclosure 7 Sediment bowl 2 Enclosure fixing screw 5 Sediment bowl cover 3 Enclosure locking nuts 6 Seal

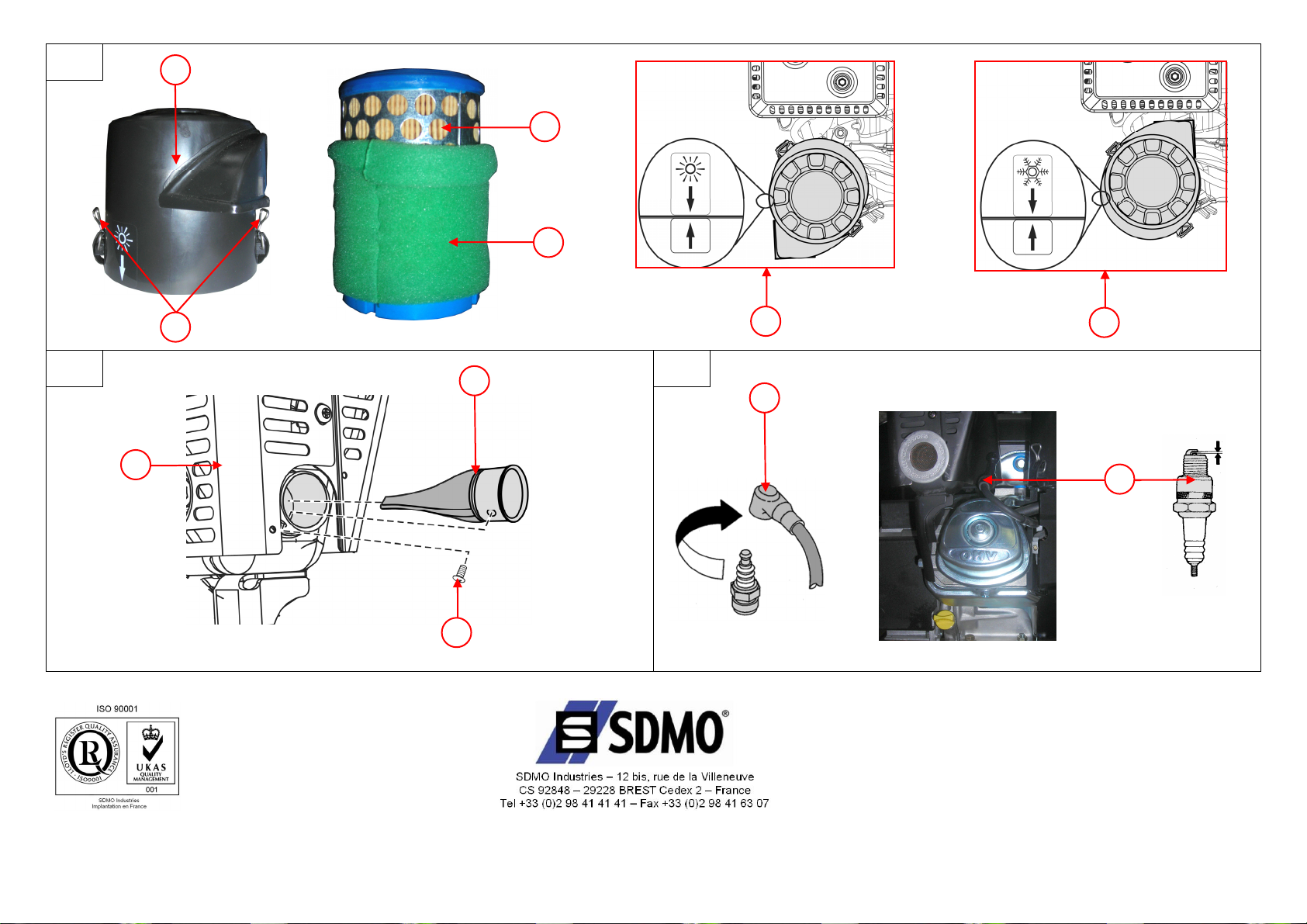

Figure D

1 Air filter cover fasteners 3 Paper element 5 “Normal” position 2 Air filter cover 4 Foam element 6 “Low temperatures” position

Figure E

1 Exhaust silencer protection 2 Spark arrester fixing screw 3 Spark arrester

Figure F

1 Spark plug cap 2 Spark plug

3. Preparation before use

3.1. Positioning the generating set for operation

Choose a site that is clean, well ventilated and sheltered from bad weather. Place the generating set on a flat, horizontal surface which is firm enough to prevent the set sinking down (under no circumstances should the set tilt in any direction by more than 10°). Store the additional supplies of oil and fuel within close proximity, whilst maintaining a certain distance for safety.

3.2. Earthing the generating set

The generating sets supply electrical current when in operation: risk of electrocution.

Danger

To connect the set to the ground: Attach a 10 mm2 copper wire to the set’s earth connection and to a galvanised steel earthing rod driven 1 meter into the ground.

Connect the generating set to the ground at each use.

3.3. Checking the oil level

Before starting the generating set, always check the engine oil level.

Important

Top up with the recommended oil (see § Characteristics) using a funnel, up to the top limit of the gauge.

n Remove the oil filler gauge plug (fig. A - No. 2 & fig. B - No. 2) by unscrewing it, and wipe the gauge. o Insert the oil filler gauge plug into the filler neck (fig. B - No. 3) without screwing it, then remove it. p Visually check the level and top up if necessary. q Screw the oil filler gauge plug back fully into the filler neck. r Check that there are no leaks. s Wipe off excess oil with a clean cloth.

Page 9

3.4. Checking the fuel level

Filling up with fuel must be carried out when the engine is stopped and in accordance with

Danger

Check the fuel level. Top-up if necessary:

safety instructions (see. § Filling with fuel).

n Unscrew the fuel tank plug (fig. A - No. 3). o Fill up the fuel tank with the help of a funnel, without removing the fuel strainer (fig. A - No. 4) and take care not to spill any fuel.

Use only clean fuel without any presence of water. Do not overfill the tank (there should not be any fuel in the filler neck).

Important

After filling, always check that the fuel tank plug is properly closed. If any fuel has been spilled, ensure that it has dried and that the vapours have evaporated before starting the generating set.

p Screw the fuel tank plug carefully back on.

3.5. Checking the air filter

Important

Never use petrol or solvents with a low flash point for cleaning the air filter element (risk of fire or explosion).

n Loosen the air filter cover fasteners (fig. D - No. 1). o Remove the air filter cover (fig. D - No. 2) then the filtering elements (fig. D - No. 3 & 4) and visually check their condition. p Clean or replace the elements if necessary (see. § Cleaning the air filter). q Refit the filtering elements and the air filter cover. r Tighten the air filter cover fasteners.

4. Using the generator set

Before use:

Warning

4.1. Starting procedure

- make sure you know how to stop the generating set in the event of an emergency,

- make sure you completely understand all the controls and operations.

To stop the generating set urgently, place the engine switch on "OFF" or "О".

n Check that the generating set is properly connected to the ground (see § Earthing the generating set). o Select the air filter position (fig. A - No. 12) according to the conditions of usage:

- For normal temperatures, select the “Normal” position (fig. D - No. 5),

- For low temperatures, select the “Low temperatures” position (fig. D - No. 6).

p Open the fuel tap (fig. A - No. 5 & fig. C - No. 1) to “

”.

II”

q Set the choke knob (fig. A - No. 6) to position “ ”.

N.B: Do not use the choke when the engine is hot or when the atmospheric temperature is high.

r Set the start & stop control (fig. A - No. 7) to “

OONN””

or to ““II””.

s Slowly pull the recoil starter handle once (fig. A - No. 8) until encountering resistance, allow it to return gently. t Then, give the recoil starter handle a quick firm pull till the engine starts. u Gently set the choke knob to “ ” position and wait for the engine temperature to rise before using the generating set.

If the engine does not start, repeat the operation till the engine starts-up by gradually opening the choke.

4.2. Operation

When the running speed of the generating set has stabilised (approximately 3 minutes):

n Check that the circuit breaker (fig. A - No. 9) is pushed in. Press on it if necessary. o Connect the devices to be used on the electrical sockets (fig. A - No. 10) of the generating set.

N.B: These generating sets are equipped with “Schucco” type sockets: in exceptional cases it may happen that some devices cannot be connected. In this case, an adapter will be provided free of charge upon request to the sales office (upon presentation of proof of purchase).

Page 10

4.3. Switching off

n Disconnect the electrical sockets (fig. A - No. 10) allowing the engine to run idle for 1 or 2 minutes. o Set the start & stop control (fig. A - No. 7) to “OFF” or “O": The generating set stops. p Close the fuel tap (fig. A - ref. 5 & fig. C - No. 1).

Always ensure suitable ventilation for the generating set.

Warning

5. Safety features

5.1. Oil cut-out

If there is no oil in the engine sump or if the oil pressure is low, the oil safety mechanism automatically stops the engine to prevent any damage. If this occurs, check the engine oil level and top it up if necessary before looking for any other cause of the problem.

5.2. Circuit breaker

The set's electrical circuit is protected by one or more magnetothermal, differential or thermal cut-out switches. In the event of an overload and/or short circuit, the supply of electrical energy may be cut. If necessary, replace the circuit breakers in the generating set with circuit breakers with identical nominal ratings and specifications.

6. Maintenance schedule

6.1. Reminder of use

The maintenance operations to be carried out are described in the maintenance schedule. The interval for this is supplied as a guide and for generating sets operating with fuel and oil which conform to the specifications given in this manual. If the generating set is used under extreme conditions, the interval between the maintenance operations must be shortened.

6.2. Maintenance table

Component

Fastenings Check

Engine oil

Fuel strainer Clean

Sediments bowl Clean

Air filter

Spark arrester Clean

Spark plug Check - Clean

Generating set Clean

Valves * Check - Adjust*

Fuel tank* Clean*

Fuel pipes*

* Operation(s) to be entrusted to one of our agents. In case of use in dusty areas, clean the air filter more frequently. In case of limited use, drain the oil every year at the latest.

Even after shut down, the engine continues to dissipate heat.

Operations to be carried out

on reaching the

Each time it is

used

1st due date

•

Check the level

•

Change

Check

•

After

1st month

First 5 hours

•

Every

Every 50 hours

Clean

Replace

•

Check (replace

if necessary)

3 months

•

Every 2 years*

Every

6 months

Every 100 hours

•

Every

year

Every 200 hours

•

•*

Page 11

7. Maintenance procedures

7.1. Checking bolts, nuts and screws

To prevent faults or breakdowns, carefully check all the nuts, bolts and screws on a daily basis.

n Inspect the entire generating set before and after each use. o Tighten any loose nuts or bolts.

Danger: The cylinder head bolts must be tightened by a specialist. Refer to the agent for your region.

7.2. Renewing the engine oil

Follow the environment protection instructions (see § Protecting the environment) and drain the oil into a suitable container.

n With the engine still hot, place a suitable container under the oil drain screw (fig. A - No. 11 & fig. B - No. 1), and then remove the

oil filler gauge plug (fig. A - No. 2 & fig. B - No. 2) and the oil drain screw.

N.B.: If necessary, a second oil filler plug (fig. B - No. 4), but without gauge, is available on the other side of the engine.

o After complete draining, screw the oil drain screw back on. p Top up with recommended oil (see § Specifications) then check the level (see § Checking the oil level). q Refit and tighten the oil filler gauge plug. r After filling, check that there are no oil leaks. s Wipe away any traces of oil with a clean cloth.

7.3. Cleaning the fuel strainer

Do not smoke, approach flames or cause sparks. Check for the absence of leaks, wipe off

Danger

any traces of fuel and ensure that the vapours are dissipated before starting the generating set.

n Unscrew the fuel tank plug (fig. A - No. 3). o Remove the fuel strainer (fig. A - No. 4) located inside the fuel tank. p With a dry low air pressure gun, blow on the fuel strainer from the outside towards the inside. q Clean the fuel strainer with a solvent and dry it. Replace it if damaged. r Carefully put the fuel strainer back in place and screw the fuel tank plug back on.

7.4. Cleaning the sediment bowl

Do not smoke, approach flames or cause sparks. Check for the absence of leaks, wipe off

Danger

n Close the fuel tap (fig. A - No. 5 & fig. C - No.1) to “

any traces of fuel and ensure that the vapours are dissipated before starting the generating set.

00””.

o Unscrew the fixing screws (fig. C - No. 2) & the locking nuts of the enclosure (fig. C - No. 3). p Remove the enclosure (fig. C - No. 4). q Unscrew the sediment bowl (fig. C - No. 7). r Wash the sediment bowl with a non-flammable solvent or a solvent with a high flash point. Dry it completely. s Check the condition of the sediment bowl cover (fig. C - No. 5) and the seal (fig. C - No. 6). Replace them if they are damaged. t Screw the sediment bowl back on. u Open the fuel tap to “

”.

II”

v Check for leaks and wipe off any traces of fuel with a clean cloth.

Page 12

7.5. Cleaning the air filter

Important

Never use petrol or solvents with a low flash point for cleaning the air filter element (risk of fire or explosion).

n Loosen the fasteners of the air filter cover (fig. D - No. 1) and remove the air filter cover (fig. D - No. 2). o Remove the filtering elements (fig. D - No. 3 & 4) for cleaning.

Paper element (fig. D - No. 3):

3) Gently tap the element several times on a hard surface in order to remove excess dirt.

4) Replace the paper element if it is too dirty.

Foam element (fig. D - No. 4):

3) Wash the element in a household cleaning solution & hot water, and then rinse it thoroughly.

OR: Wash it in a non-flammable or high flash point solvent. Allow the element to dry fully.

4) Dip the element in clean engine oil and remove the excess oil.

Note: The engine will emit smoke when it is started for the first time if too much oil remains in the foam.

p Check carefully that the two elements are not torn or pierced. Replace them if they are damaged. q Carry out refitting following the reverse procedure for removal.

7.6. Cleaning the spark arrester

n Unscrew the fixing screw of the spark arrester (fig. E - No. 2). o Remove the spark arrester (fig. E - No. 3). p With the help of a wire brush, remove the carbon deposits from the screen of the spark arrester.

N.B.: The spark arrester must not be pierced or cracked. Replace if necessary.

q Refit the spark arrester on the exhaust silencer protection (fig. E - No. 1). r Screw the spark arrester fixing screw back on.

7.7. Checking the spark plug

n Remove the cap (fig. F - No. 1) from the spark plug, then remove the spark plug (fig. F - No. 2) using a spark plug spanner. o Check the condition of the spark plug:

If the electrodes are worn or if the insulation is split or flaking: Otherwise:

p Replace the spark plug. q Fit a new spark plug in position and tighten it by hand to

avoid damaging the threads.

r Use a spark plug spanner to tighten the spark plug by 1/2

turn after it is seated to compress the washer.

p Clean the spark plug with a metal brush. q With a feeler gauge, check the electrode gap "X": it must be

between 0.7 and 0.8 mm inclusive.

r Check the condition of the washer. s Fit the spark plug in position and tighten it by hand to avoid

damaging the threads.

t Use a spark plug spanner to tighten it by 1/8-1/4 turn after it

is seated to compress the washer.

7.8. Cleaning the generating set

Cleaning with a water jet is not recommended.

Important

To clean the generating set:

Cleaning with high pressure cleaning equipment is forbidden.

n Remove all dust and debris from around the exhaust. o Clean the generating set, particularly the alternator and engine air inlets and outlets, using a cloth and brush. p Check the general condition of the generating set and replace any faulty parts.

Page 13

8. Storing the generating set

If the generating set is not used for a long period of time, it must be stored in accordance with the guidelines given below.

n Open the fuel tap (fig. A - No. 5 & fig. C - No. 1) to “I”. o Start the generating set and allow it to run till it stops due to lack of fuel. p Close the fuel tap to “0”. q While the engine is still hot, change the engine oil (see § Renewing the engine oil). r Remove the spark plug (fig. F - No. 2) (see § Checking the spark plug) and pour a maximum of 15 ml of engine oil into the cylinder

through the spark plug port before refitting the spark plug.

s Without starting the engine, slowly pull the recoil starter handle (fig. A - No. 8) until you feel a certain resistance. t Clean the outside of the generating set, apply an anti-rust product on the damaged parts and cover it up with an all-weather dust

cover to protect it from dust.

u Store the generating set in a clean, dry place.

9. Troubleshooting

Problems Probable causes Possible solutions

Load connected to the generating set during start-up. Disconnect the load. Start and Stop control (fig. A - No. 7) “O” or “OFF”. Set the Start and Stop control to “I” or “ON”.

Check the oil level and top up if necessary (see § Checking the oil level).

Clean the fuel strainer (see § Cleaning the fuel strainer).

Check the spark plug (see § Checking the spark plug) and replace if necessary.

Check the oil level and fill-up if necessary (see § Checking the oil level).

Clean the generating set (see § Cleaning the

generating set).

* Operation(s) to be entrusted to one of our agents.

Engine not

starting

Engine stopped

No electric

current

Triggering of

circuit breakers

Oil level too low.

Fuel tap (fig. A - No. 5) closed. Open the fuel tap. Fuel level too low. Fill up with fuel (see § Filling with fuel).

Fuel strainer (fig. A - No. 4) blocked.

Air filter (fig. A - No. 12) blocked. Clean the air filter (see § Cleaning the air filter).

Defective spark plug (fig. F - No. 2).

Fuel supply blocked or leaking. Have it checked, repaired or replaced.*

Oil level too low.

Fuel level too low. Fill up with fuel (see § Filling with fuel).

Blocked ventilation inlets.

Circuit breaker (fig. A - No. 9) not actuated. Actuate the circuit breaker. Defective appliance supply cord. Change the cord. Defective electrical sockets (fig. A - No. 10). Have it checked, repaired or replaced.* Defective alternator. Have it checked, repaired or replaced.* Device connected or faulty cord. Disconnect the device and the cord. Overload (see § Capacity of the generating set). Remove the overload.

Page 14

10. Specifications

Model PERFORM 3000

Maximum output / Rated output 3000 W / 2400 W

Acoustic pressure at 1 m 83 dB(A)

Engine type KOHLER CH270

Recommended fuel and fuel tank capacity Unleaded petrol 4,1 L

Recommended oil and oil sump capacity SAE 10W30 0,6 L

Oil failure cut-out ●

Circuit breaker ●

Direct current X

Alternating current 230 V - 10,5 A

Socket type 2 x 2P+T – 230 V – 10/16 A

Spark plug type Champion RN14YC

Battery X

Dimensions l x w x h 65 x 51 x 46 cm

Weight (without fuel) 43 kg

●: standard ○: option X: not possible

11. Cable sizes

Laying mode = cables on cable tray or racks not perforated / admissible voltage drop = 5% / Multiconductors. Cable type PVC 70°C (example H07RNF) / Ambient temperature =30°C.

Cable lengths

Rated Current (A)

0 to 50m 51 to 100m 101 to 150m

mm² / AWG mm² / AWG mm² / AWG

Single-phase Three-phase Single-phase Three-phase Single-phase Three-phase 10 4 / 10 1.5 / 14 10 / 7 2.5 / 12 10 / 7 4 / 10 16 6 / 9 2.5 / 12 10 / 7 4 / 10 16 / 5 6 / 9 20 10 / 7 2.5 / 12 16 / 5 4 / 10 25 / 3 6 / 9 25 10 / 7 4 / 10 16 / 5 6 / 9 25 / 3 10 / 7 32 10 / 7 40 16 / 5 35 / 2 50 / 0 50 16 / 5 35 / 2 50 / 0

25 / 3

35 / 2

63 25 / 3 50 / 0 70 / 2 / 0

12. EC Declaration of conformity

Name and address of manufacturer: SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, FRANCE.

Description of the equipment Generating set Make SDMO Type Perform 3000

Name and address of the person authorised to create and keep the technical file G. Le Gall, SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, FRANCE

G. Le Gall, the manufacturer's authorised representative, hereby declares that the product conforms to the following EU Directives: 2006/42/EC / Machinery Directive. For the directive 2000/14/EC 2006/95/EC / Low Voltage Directive. 2004/108/EC / Directive on Electromagnetic Compatibility. 2000/14/EC / Directive relating to the Noise Emission of Outdoo Equipment.

Notified body:

CETIM BP 67 F60304 – SENLIS.

Compliance procedure: Appendix VI. Sound power level guaranteed (Lwa): 96 dB(A). Rated output: 2400 W

01/2010 - G. Le Gall

Page 15

Содержание

1. Предварительная информация

2. Описание генераторной установки

3. Подготовка перед применением

4. Эксплуатация генераторной установки

5. Защитные устройства

6. Порядок технического обслуживания

1. Предварительная информация

1.1. Рекомендации

Перед началом эксплуатации внимательно изучите данное руководство.

Внимание

Всегда тщательно соблюдайте инструкции по безопасности, по использованию и техническому обслуживанию генераторной установки.

Содержащаяся в руководстве информация основана на технических характеристиках, имеющихся на момент выпуска руководства. Поскольку мы постоянно стремимся повышать качество нашей продукции, ее технические характеристики могут быть изменены без предварительного уведомления.

1.2. Символы и таблички на генераторных установках и их значение

7. Операции технического обслуживания

8. Хранение генераторной установки

9. Устранение незначительных неисправностей

10. Характеристики

11. Сечение проводов

12. Декларация соответствия нормам ЕС

Опасность

Внимание :

риск поражения

электрическим током!

Заземление

Внимание : опасность ожога!

1 – Внимание : обратитесь к документации, приложенной к электрогенератору! 2 – Внимание : выхлопные газы токсичны! Не эксплуатируйте установку в

замкнутом или плохо вентилируемом помещении!

1 2 3

3 – Перед заправкой топливом, остановите двигатель!

A = Модель генераторной

установки

B = Мощность генераторной

установки C = Напряжение тока D = Сила тока E = Частота тока F = Коэффициент мощности

Пример идентификационной таблички

1.3. Правила техники безопасности

Ни в коем случае не включайте генераторную установку, не установив на место защитные панели и/или не закрыв все точки доступа.

Опасность

Ни в коем случаи не снимайте защитные панели и не открывайте точки доступа, если генераторная установка работает.

1.3.1 Предупреждения

В данном руководстве могут использоваться различные предупреждающие символы.

Внимание : генераторная установка поставляется без масла!

Перед запуском генераторной установки обязательно проверьте уровень масла.

G = Класс защиты H = Звуковое давление,

создаваемое генераторной установкой

I = Масса генераторной

установки

J = Соответствие стандарту K = Серийный номер

Опасность

Предупреждение

Внимание

Этот символ указывает на непосредственную угрозу жизни и здоровью человека. Несоблюдение соответствующих предписаний может повлечь тяжелые последствия для жизни и здоровья.

Этот символ указывает на риск для жизни и здоровья человека. Несоблюдение соответствующих предписаний может повлечь тяжелые последствия для жизни и здоровья.

Этот символ указывает на возможность опасной ситуации. Несоблюдение соответствующих предписаний может привести к нетяжелым травмам или к повреждению оборудования.

Page 16

1.3.2 Общие рекомендации

При получении генераторной установки проверьте состояние оборудования и комплектность поставки. Перемещение установки должно осуществляться с осторожностью и без рывков, место для ее хранения или эксплуатации должно быть подготовлено предварительно.

Перед началом эксплуатации:

Предупреждение

- убедиться, что Вы сможете остановить генераторную установку в экстренном случае,

- убедиться, что Вы отлично знаете назначение всех органов управления и умеете с ними обращаться.

В целях безопасности необходимо соблюдать периодичность технического обслуживания (см. таблицу техобслуживания). Не допускается ремонт или техобслуживание генераторной установки при отсутствии у исполнителей достаточного опыта и/или необходимого инструмента. Эксплуатация генераторной установки лицами, не получившими необходимые инструкции, не разрешается. Не допускайте детей к генераторной установке, даже если она не работает. Избегайте работы генераторной установки в присутствии животных (они могут занервничать, испугаться и т. д). Запускайте двигатель установки только с воздушным фильтром и выпускной трубой. Строго соблюдайте порядок подключения проводов к положительной и отрицательной клеммам аккумуляторной батареи (при наличии): если провода перепутаны местами, это может привести к серьезному повреждению электрического оборудования. Ни в

коем случае не накрывайте генераторную установку сверху чем-либо во время ее работы или непосредственно после остановки (дождитесь, пока двигатель остынет). Запрещается капать на генераторную установку масло, даже в целях предотвращения коррозии; консервационные масла легко воспламеняются и их пары опасны для здоровья. Всегда соблюдайте местное законодательство, касающееся эксплуатации генераторных установок.

1.3.3 Защита от удара электрическим током

Электрогенерирующие группы при работе проводят электрический ток: Опасность

Опасность

поражения электрическим током.

Никогда не прикасайтесь к оголенным электрическим проводам или отсоединенным разъемам. Не прикасайтесь к генераторной установке, если у Вас влажные руки или ноги. Не допускайте попадания на оборудование жидкости и атмосферных осадков, и не устанавливайте его на влажное основание. Всегда держите электрокабели и подключения в надлежащем состоянии. Не используйте материалы в несоответствующем состоянии: опасность поражения электрическим током или повреждения оборудования.

Специальные меры предосторожности, которые нужно соблюдать при эксплуатации.

1 – Если электрогенерирующая группа не оснащена интегрированным дифференциальным устройством защиты

При случайном использовании одного либо нескольких мобильных/портативных устройств подача напряжения на электрогенерирующую группу необязательна, но необходимо соблюдать следующие правила установки: a) Массы используемых материалов, подключенные к контактным разъемам электрогенерирующей группы, должны обладать взаимным подключением с массой группы посредством защитного проводника; данная эквипотенциальность обеспечивается, если все кабели напряжения используемого оборудования класса

I оснащены защитным проводником PE (ЖЕЛТО-ЗЕЛЕНЫЙ), соответствующим образом подключенным к контактному разъему электрогенерирующей группы (данный защитный проводник необязателен для оборудования класса защиты II). Соответствующее состояние всех

кабелей подключения масс является важнейшим элементом обеспечения защиты от поражения электрическим током, и настоятельно рекомендуется использовать кабель в каучуковом кожухе, гибкий и прочный, соответствующий стандарту МЭК 60245-4 (либо эквивалентные) и постоянно проверять их надлежащее состояние. Соблюдайте длину кабелей, указанную в Таблице раздела «Сечение кабелей». b) Каждая система каналов (электрокабель), выходящая из электрогенерирующей группы, должна быть защищена дополнительным дифференциальным устройством с калибровкой на 30 мA, расположенным ниже контактного разъема на расстоянии не менее 1 метра от группы и защищенного от потенциальных внешних воздействий.

2 – Если электрогенерирующая группа оснащена интегрированным дифференциальным устройством защиты (с нейтральным

генератором переменного тока, подключенным к заземлению электрогенерирующей группы) При случайном использовании одного либо нескольких портативных устройств заземление электрогенерирующей группы не обязательно, но нужно соблюдать требования подключения масс, указанных в пункте а) параграфа 1 выше. В случае питания временной либо условно-постоянной установки

(склад, рампа, выезд на рынок) подключите массу электрогенерирующей группы к земле и соблюдайте правила, указанные в пункте a) параграфа 1 выше. В случае аварийной подачи питания на стационарную установку подключение электрогенерирующей группы к заземлению установки, которую нужно запитать, а также электрическое подключение должны выполняться квалифицированным электриком согласно положениям, действующим по месту установки. Не подключайте электрогенерирующую группу непосредственно к другим источникам питания (общественная электросеть и пр.) – используйте инвертер.

Мобильное использование (пример: электрогенерирующая группа, установленная на движущемся автомобиле) Если заземление невозможно, массы автомобиля и используемого оборудования, подключенного к контактным разъемам электрогенерирующей группы, должны обладать взаимным подключением с массой электрогенерирующей группы посредством защитного проводника согласно правилам подключения масс, приведенным в пункте а) параграфа 1 выше. Защита от поражения электрическим током обеспечивается посредством размыкателей, специально предусмотренных для электрогенерирующей группы: в случае

необходимости заменять их нужно на размыкатели с аналогичным номиналом и

техническими характеристиками.

Page 17

1.3.4 Меры пожарной безопасности

Ни в коем случае не эксплуатируйте генераторную установку, если поблизости находятся взрывоопасные вещества (при работе установки возможно искрение).

Опасность

Легковоспламеняющиеся или взрывоопасные вещества и предметы (бензин, масло, ветошь и т. д.) держите на удалении от работающей генераторной установки. Не накрывайте генераторную установку во время работы или сразу же после остановки (дождитесь, когда двигатель остынет

1.3.5 Меры защиты от ожогов

Не прикасайтесь к двигателю и глушителю системы выпуска отработавших газов во время работы генераторной установки или непосредственно после ее остановки.

Предупреждение Горячее масло вызывает ожоги, поэтому следует избегать его контакта с кожей. Прежде чем приступать к любым работам, убедитесь, что давление в системе смазки сброшено. Не запускайте двигатель и не допускайте его работы, если пробка маслоналивного отверстия не завернута (это может привести к выбросу масла).

1.3.6 Опасность вращающихся частей

Не приближайтесь к вращающимся частям установки, если Вы в свободной одежде

Опасность

или у Вас длинные распущенные волосы. Не пытайтесь остановить, замедлить или заблокировать вращающиеся части.

1.3.7 Меры защиты от отработавших газов

Окись углерода, содержащаяся в отработавших газах, при повышенной концентрации в воздухе может привести к смертельному исходу.

Опасность

Эксплуатация генераторной установки допускается в хорошо проветриваемом помещении, в котором газы не накапливаются.

По соображениям безопасности и для нормальной работы генераторной установки необходима хорошая вентиляция (чтобы не допустить отравления, перегрева двигателя, аварий и повреждений оборудования и окружающего имущества). При необходимости проведения работ в здании обязательно обеспечьте отвод отработавших газов наружу, а также установите соответствующую систему вентиляции так, чтобы исключить поражения людей и животных, находящихся

в здании.

1.3.8 Условия эксплуатации

Заявленные характеристики генераторных установок получены в контрольных условиях в соответствии со стандартом ISO 8528-1(2005):

9 Общее атмосферное давление: 100 кПа 9 Температура окружающего воздуха: 25 °C (298 K) 9 Относительная влажность: 30 %

Характеристики генераторной установки снижаются на 4 % при увеличении температуры на каждые 10 °C и/или примерно на 1 % при увеличении высоты над уровнем моря на каждые 100 метров

1.3.9 Мощность генераторной установки (перегрузка)

При непрерывной работе под нагрузкой не допускайте превышения номинальной мощности генераторной установки (в амперах и/или ваттах). Прежде чем подключать и включать генераторную установку, подсчитайте электрическую мощность, потребляемую электрическими приборами (в ваттах). Это значение обычно указано на табличке изготовителя, закрепленной на электрическом приборе - лампе, моторе включенными приборами не должно превышать значение мощности генераторной установки.

и т. д. Суммарное значение мощности, потребляемой одновременно всеми

1.3.10 Защита окружающей среды

Сливайте моторное масло в специальные емкости: выливать моторное масло на землю не допускается. Насколько это возможно, постарайтесь исключить отражение звука от стен или других конструкций (шум от работы установки при этом усиливается). При эксплуатации генераторной установки в лесистых, заросших кустарником зонах либо на участках, покрытых травой и если глушитель системы выпуска отработавших газов не оборудован искрогасителем, необходимо очистить от кустарника зону достаточной площади и внимательно следить за тем, чтобы вылетающие искры не привели к пожару.

1.3.11 Заправка топливом

Топливо очень легко воспламеняется, а его пары взрывоопасны. При заправке двигатель не должен работать. Во время заправки топливного бака

Опасность

запрещается курить, подносить к нему открытое пламя и следует не допускать искрения. Удалите следы топлива чистой ветошью.

Хранение нефтепродуктов и обращение с ними должны выполняться в строгом соответствии с установленными правилами. При каждой заправке следует перекрывать топливный кран (если имеется). Ни в коем случае не доливайте топливо, если генераторная установка работает или нагрета. Расположите генераторную установку на ровной горизонтальной площадке, чтобы не допустить попадания топлива на двигатель. Осторожно залейте топливо в бак через воронку, чтобы не расплескать топливо, после чего заверните пробку.

Page 18

1.3.12 Меры безопасности при использовании аккумуляторных батарей

Не держите аккумуляторную батарею вблизи открытого огня Используйте только инструменты, снабженные изоляцией.

Опасность

Не доливайте серную кислоту или недистиллированную воду для доведения уровня электролита до нормы

2. Описание генераторной установки

Рисунок A

1 Заземление 6 Стартер 11 Винт для слива масла

Пробка-щуп отверстия для

заливки масла Пробка отверстия топливного

бака

Переключатель запуска и

отключения

8 Ручка пуска 13

12 Воздушный фильтр

Глушитель системы выпуска отработавших газов

4 Топливный фильтр 9 Выключатель 5 Топливный кран 10 Гнезда электропитания

Рисунок B

1 Винт для слива масла 3 Горлышко для заливки

Пробка-щуп отверстия для

заливки масла

Пробка отверстия для заливки

масла

Рисунок C 1 Топливный кран 4 Крышка 7 Стакан отстойника 2 Крепежный винт крышки 5 Крышка стакана отстойника 3 Крепежные гайки крышки 6 Прокладка

Рисунок D

Крепления крышки воздушного

фильтра

2 Крышка воздушного фильтра 4 Пенистый элемент 6

3 Бумажный элемент 5 Положение « Нормальная »

Положение « Низкие температуры »

Рисунок E

Защитный элемент глушителя

системы выпуска отработавших

2 Крепежный винт искрогасителя 3 Искрогаситель

газов

Рисунок F 1 Колпачок свечи зажигания 2 Свеча зажигания

3. Подготовка перед применением

3.1. Место эксплуатации

Выберите чистое, хорошо проветриваемое и защищенное от неблагоприятного атмосферного воздействия место. Установите генераторную установку на ровную горизонтальную площадку, достаточно прочную, чтобы выдержать вес установки (наклон установки во всех направлениях не должен превышать 10°). Масло- и топливозаправочный пункт должен располагаться поблизости от места эксплуатации генераторной установки, на определенном безопасном удалении.

3.2. Заземление генераторной установки

Электрогенерирующие группы при работе проводят электрический ток: Опасность

Опасность

поражения электрическим током. При каждом использовании заземляйте электрогенерирующую группу.

Для подключения группы к земле: Закрепите медный провод 10 мм2 к заземлению группы, а стальной гальванизированный пикет на 1 м землю.

3.3. Проверка уровня масла

До начала запуска генераторной установки всегда проверяйте уровень масла двигателя.

Внимание

Долейте рекомендованное масло (см. § Характеристики) при помощи воронки до верхнего предела щупа.

n Отвинтите и извлеките пробку-щуп из отверстия для заливки масла (рис. A - поз. 2 и рис. B - поз. 2) и вытрите щуп. o Вставьте пробку-щуп в горлышко для заливки масла (рис. B - поз. 3), не завинчивая ее, а затем вновь извлеките ее. p Визуально проверьте уровень масла и при необходимости долейте его. q Установите пробку-щуп в горлышко для заливки масла и хорошо завинтите ее. r Убедитесь в отсутствии утечек. s Удалите следы масла чистой ветошью.

Page 19

3.4. Проверка уровня топлива

Заправка топливом выполняется при неработающем двигателе с соблюдением

Опасность

Проверьте уровень топлива. При необходимости долейте необходимое количество топлива:

правил по технике безопасности (см. § Заправка топливом).

n Отвинтите пробку топливного бака (рис. A - поз. 3). o Залейте топливо в бак при помощи воронки, не извлекая топливный фильтр (рис. A - поз. 4) и стараясь не проливать

топливо.

Используйте только чистое топливо без примеси воды. Не переполняйте топливный бак (внутри заправочной горловины не должно быть топлива).

Внимание!

После заливки топлива убедитесь, что пробка бака хорошо закрыта. Если топливо пролилось, прежде чем включать генераторную установку, убедитесь, что оно высохло и что пары улетучились.

p Хорошо завинтите пробку топливного бака.

3.5. Проверка воздушного фильтра

Для очистки элемента воздушного фильтра ни в коем случае не используйте бензин или растворители с

Внимание!

низкой температурой воспламенения (опасность возгорания или взрыва).

n Отожмите крепления крышки воздушного фильтра (рис. D – поз. 1). o Снимите крышку воздушного фильтра (рис. D – поз. 2), затем фильтрующие элементы (рис. D – поз. 3 и 4) и визуально

проверьте их состояние.

p Почистите и при необходимости замените элементы (см. § Очистка воздушного фильтра). q Установите на место фильтрующие элементы и крышку воздушного фильтра. r Зафиксируйте крепления крышки воздушного фильтра.

4. Эксплуатация генераторной установки

Перед началом эксплуатации:

Предупреждение

4.1. Процедура запуска

- убедиться, что Вы сможете остановить генераторную установку в экстренном случае,

- убедиться, что Вы отлично знаете назначение всех органов управления и умеете с ними обращаться.

Для срочной остановки генераторной установки переведите выключатель двигателя в положение «OFF» или «О».

n Убедитесь, что генераторная установка заземлена (см. § Заземление генераторной установки). o Выберите положение воздушного фильтра (рис. A - поз. 12), в зависимости от условий эксплуатации:

- для нормальных температур выберите положение «Нормальная» (рис. D - поз. 5),

- для низких температур выберите положение «Низкие температуры» (рис. D - поз. 6).

p Откройте топливный кран (рис. A - поз. 5 и рис. C - поз. 1), переведя его в положение «

II »

».

q Переведите ручку стартера (рис. A - поз. 6) в положение « ».

Примечание: Не используйте стартер при нагретом двигателе или при повышенной температуре окружающей среды.

r Установите переключатель пуска и отключения (рис. A - поз. 7) в положение «

» или « II »».

OONN »

s Медленно потяните за ручку пускового шнура (рис. A - поз. 8) до упора и дождитесь, пока он снова не свернется. t Затем потяните за ручку пускового шнура резко и сильно, пока двигатель не запустится. u Медленно переведите ручку стартера в положение « » и, прежде чем использовать генераторную установку,

дождитесь, пока температура двигателя не начнет повышаться.

Если двигатель не запустится, повторяйте эту операцию вплоть до запуска двигателя, постепенно открывая воздушную заслонку.

4.2. Работа установки

Когда обороты двигателя стабилизируются (спустя примерно 3 минуты):

n Убедитесь, что выключатель (рис. A - поз. 9) « утоплен ». При необходимости нажмите на него. o Подключите используемые приборы в гнезда электропитания (рис. A - поз. 10) генераторной установки.

Примечание: Данные генераторные установки оснащены гнездами типа «Schucco»: в редких случаях подключение некоторых приборов может оказаться невозможным. В этом случае бесплатно предоставляется переходник по простому запросу в местах продаж (необходимо представить чек, подтверждающий совершение покупки).

Page 20

4.3. Выключение установки

n Отключите питание (рис. A - поз. 10) и дайте двигателю поработать вхолостую в течение 1 - 2 минут. o Установите переключатель пуска и отключения (рис. A - поз. 7) на « OFF » или « O » : генераторная установка прекращает

работу.

p Закройте топливный кран (рис. A - поз. 5 и рис. C - поз. 1).

Обязательно обеспечьте хорошую вентиляцию генераторной установки.

Предупреждение!

5. Защитные устройства

5.1. Устройство безопасности системы смазки

При отсутствии масла в картере двигателя или при слишком низком давлении масла, система контроля масла автоматически останавливает двигатель во избежание любых повреждений. В таком случае, следует проверить уровень масла в картере двигателя и довести его до нормы, в случае необходимости, прежде чем приступать к поиску иной причины неисправности.

5.2. Выключатель

Электрическая цепь генераторной установки защищена одним или несколькими термомагнитными, дифференциальными или тепловыми выключателями. При перегрузке сети и/или коротком замыкании подача электроэнергии может быть прекращена. В случае необходимости замените выключатели генераторной установки на выключатели с такими же номинальными значениями и характеристиками

6. Порядок технического обслуживания

6.1. Напоминание

Операции по ремонту и техническому обслуживанию перечислены в программе технического обслуживания. Периодичность техобслуживания генераторных установок, работающих на топливе и на масле, дана для справки в соответствии с техническими требованиями, приведенными в данном руководстве. При эксплуатации генераторной установки в тяжелых условиях необходимо сократить интервал между операциями технического обслуживания.

6.2. Таблица обслуживания

Элемент

Винты, болты, гайки Проверка

Моторное масло

Топливный фильтр Очистка

Стакан отстойника Очистка

Воздушный фильтр

Искрогаситель Очистка

Свеча зажигания Проверка - Очистка

Генераторная установка Очистка

Клапаны * Проверка - Регулировка*

Топливный бак* Очистка*

Топливные трубки*

* Работа(ы) выполняется(ются) специалистами нашей компании.

При эксплуатации в запыленных местах очистка воздушного фильтра должна выполняться чаще. При единичных случаях использования замена масла выполняется не реже одного раза в год.

Даже после прекращения работы двигатель продолжает выделять тепло.

Один раз в

3 месяца

или

через 50

часов

Работы, выполняемые

по истечение 1го

периода

Проверка уровня

Замена

Проверка

При каждом

использовании

•

После

го

месяца

или

5 первых

часов

•

Очистка Замена

•

Проверка (при

необходимости замена)

1 раз в два года*

Один раз в

полгода

или

через 100

часов

•

Один раз в

год

или

через 200

часов

•

•*

Page 21

7. Операции технического обслуживания

7.1. Проверка винтовых соединений

Для предотвращения появления неисправностей необходимо ежедневно и тщательно проверять все резьбовые соединения.

n Перед каждым запуском и после каждого использования осмотрите генераторную установку. o Подтягивайте резьбовые соединения, затяжка которых ослабла.

Внимание: Затяжка болтов головки цилиндров должна осуществляться специалистом, обращайтесь к Вашему региональному дилеру.

7.2. Замена моторного масла

Выполняйте требования по защите окружающей среды (см. § Защита окружающей среды) и сливайте масло в подходящую емкость.

n Пока двигатель не остыл, поместите подходящую емкость под винт для слива масла (рис. A - поз. 11 и рис. B - поз. 1),

затем извлеките пробку-щуп отверстия для заливки масла (рис. A - поз. 2 и рис. B - поз. 2) и винт для слива масла.

Примечание: При необходимости вторая пробка отверстия для запивки масла (рис. B - поз. 4) без щупа имеется с

обратной

стороны двигателя.

o После того как масло слито, завинтите на место винт для слива масла. p Залейте необходимое количество рекомендованного масла (см. § Характеристики), проверьте уровень (см. § Проверка

уровня масла).

q Установите на место и завинтите пробку-щуп отверстия для заливки масла. r Проверьте отсутствие утечек масла после заправки. s Вытрите следы масла чистой ветошью.

7.3. Очистка топливного фильтра

Не курите, не подносите источники огня и не допускайте возникновения искр.

Опасность

Убедитесь в отсутствии утечек, вытрите все следы топлива и до начала запуска генераторной установки проверьте, чтобы пары рассеялись.

n Отвинтите пробку топливного бака (рис. A - поз. 3). o Извлеките топливный фильтр (рис. A - поз. 4), расположенный внутри бака. p При помощи пистолета сухого сжатого воздуха низкого давления продуйте топливный фильтр снаружи внутрь. q Почистите топливный фильтр растворителем и просушите его. Если на топливном фильтре имеются повреждения,

замените его.

r Установите на место топливный фильтр и хорошо завинтите пробку топливного бака.

7.4. Очистка стакана отстойника

Не курите, не подносите источники огня и не допускайте возникновения искр.

Опасность

n Закройте топливный кран (рис. A - поз. 5 и рис. C - поз. 1), установив его на «

».

00 »

o Отвинтите крепежные винты крышки (рис. C - поз. 2) и крепежные гайки крышки (рис. C - поз. 3). p Снимите крышку (рис. C - поз. 4). q Отвинтите стакан отстойника (рис. C - поз. 7). r Почистите стакан отстойника негорючим растворителем или растворителем с высокой температурой возгорания.

Тщательно просушите его.

s Проверьте состояние крышки стакана отстойника (рис. C - поз. 5) и прокладки (рис. C - поз. 6). В случае необходимости

замените поврежденные элементы.

t Завинтите на место стакан отстойника. u Откройте топливный кран, переведя его на «

II »

».

v Убедитесь в отсутствии утечек и вытрите все следы топлива чистой ветошью.

Page 22

7.5. Очистка воздушного фильтра

Для очистки элемента воздушного фильтра ни в коем случае не используйте бензин или растворители с

Внимание!

низкой температурой воспламенения (опасность возгорания или взрыва).

n Отожмите крепления крышки воздушного фильтра (рис. D - поз. 1) и снимите крышку воздушного фильтра (рис. D - поз. 2). o Извлеките фильтрующие элементы (рис. D - поз. 3 и 4) для выполнения их очистки.

Бумажный элемент (рис. D - поз. 3) :

15) Несколько раз постучите элементом о твердую поверхность, чтобы удалить из него излишки загрязнений.

16) Если бумажный элемент слишком сильно загрязнен, замените его.

Пенистый элемент (рис. D - поз. 4) :

15) Промойте элемент в растворе обычного моющего средства и теплой воды, затем хорошо сполосните водой.

ИЛИ: Промойте его в негорючем растворителе или в растворителе с высокой температурой возгорания. Тщательно

просушите элемент.

16) Пропитайте элемент чистым моторным маслом и отожмите излишек масла.

Примечание: Если в элементе останется слишком много

масла, при первом запуске двигатель будет дымить.

p Внимательно проверьте оба элемента на отсутствие в них дыр и разрывов. В случае необходимости замените

поврежденные элементы.

q Произведите сборку в порядке, обратном разборке.

7.6. Очистка искрогасителя

n Отвинтите крепежный винт искрогасителя (рис. E - поз. 2). o Снимите искрогаситель (рис. E - поз. 3). p При помощи металлической щетки удалите нагар с экрана искрогасителя.

Примечание: На искрогасителе не должно дыр и трещин. Замените его при необходимости.

q Установите искрогаситель на защитный элемент глушителя системы выпуска отработанных газов (рис. E - поз. 1). r Завинтите на место крепежный винт искрогасителя.

7.7. Проверка свечи зажигания

n Снимите колпачок (рис. F - поз. 1) со свечи зажигания и при помощи свечного ключа выверните свечу зажигания (рис. F -

поз. 2).

o Проверьте состояние свечи:

Если свеча зажигания с изношенными электродами, оплавленным или отслаивающимся изолятором:

p Замените свечу. q Установите на место новую свечу зажигания и заверните

ее от руки, чтобы не повредить резьбу.

r Доверните свечу с помощью свечного ключа на 1/2

оборота, чтобы сжать шайбу.

В противном случае:

p Очистите свечу металлической щеткой. q С помощью щупа поверьте зазор «X» между

электродами: он должен составлять 0,7 - 0,8 мм.

r Проверьте состояние шайбы. s Установите на место свечу зажигания и заверните ее от

руки, чтобы не повредить резьбу.

t Доверните свечу с помощью свечного ключа на 1/8 - 1/4

оборота, чтобы сжать шайбу.

7.8. Очистка генераторной установки

Мойка струей воды не рекомендуется.

Внимание

Мойка с помощью моечной установки высокого давления запрещена.

n Удалите пыль и твердые частицы в зоне глушителя. o Очистите генераторную установку ветошью и щеткой, в частности входные и выходные воздушные отверстия двигателя и

генератора.

p Проверьте общее состояние установки и замените неисправные детали.

Page 23

8. Хранение генераторной установки

Если генераторная установка не используется в течение продолжительного периода времени, следует выполнить следующие работы для ее помещения на хранение.

n Откройте топливный кран (рис. A - поз. 5 и рис. C - поз. 1), переведя его на « I ». o Запустите генераторную установку в работу и дайте ей поработать, пока она не остановится из-за отсутствия топлива. p Закройте топливный кран, установив его на « 0 ». q Пока двигатель не остыл, замените масло (см. § Замена моторного масла). r Извлеките свечу зажигания (рис. F - поз. 2) (см. § Проверка свечи зажигания) и залейте максимум 15 мл моторного масла

в цилиндр через отверстие свечи, прежде чем устанавливать свечу на место.

s Не запуская двигатель, медленно потяните за ручку пускового шнура (рис. A - поз. 8), пока не почувствуете легкое

сопротивление.

t Почистите генераторную установку снаружи, нанесите средство для предотвращения возникновения ржавчины на

поврежденные участки и накройте ее защитным чехлом от проникновения пыли.

u Храните генераторную установку в чистом, сухом месте.

9. Устранение незначительных неисправностей

Неисправности Возможные причины Устранение

Генераторная установка запускается под нагрузкой. Отключите нагрузку.

Двигатель не

запускается

Остановка двигателя

Не подается

электрический

ток

Выключатели

отключаются

Переключатель пуска и отключения (рис. A - поз. 7) в положении «O» или «OFF».

Недостаточный уровень масла.

Топливный кран (рис. A - поз. 5) закрыт. Откройте топливный кран.

Недостаточный уровень топлива.

Топливный фильтр (рис. A - поз. 4) засорен.

Засорен воздушный фильтр (рис. A - поз. 12).

Дефект свечи зажигания (рис. F - поз. 2).

Засорен или протекает топливопровод. Проверьте и отремонтируйте или замените.*

Недостаточный уровень масла.

Недостаточный уровень топлива.

Засорены вентиляционные отверстия.

Выключатель (рис. A - поз. 9) не «утоплен». «Утопите» выключатель. Неисправен провод питания электрического

прибора. Гнезда электропитания (рис. A - поз. 10)

неисправны. Генератор неисправен. Проверьте и отремонтируйте или замените.* Подключен прибор или поврежден провод. Отключите прибор и провод. Перегрузка (см. § Мощность генераторной

установки).

* Работа(ы) выполняется(ются) специалистами нашей компании.

Установите переключатель пуска и отключения в положение «I» или «ON».

Проверьте уровень масла и при необходимости долейте (см. § Проверка уровня масла).

Залейте необходимое количество топлива

(см. § Заправка топливом).

Почистите топливный фильтр (см. § Очистка топливного фильтра).

Почистите воздушный фильтр (см. § Очистка воздушного фильтра).

Проверьте свечу зажигания (см. § Проверка свечи зажигания) и замените в случае необходимости.

Проверьте уровень масла и при необходимости долейте (см. § Проверка уровня масла).

Залейте необходимое количество топлива

(см. § Заправка топливом).

Почистите генераторную установку (см. § Очистка генераторной установки).

Замените провод.

Проверьте и отремонтируйте или замените.*

Устраните причину перегрузки.

Page 24

10. Характеристики

Модель PERFORM 3000 Максимальная мощность / Номинальная мощность 3000 Вт / 2400 Вт Уровень звукового давления на расстоянии 1 м 83 дб(A) Тип двигателя KOHLER CH270 Рекомендованное топливо и емкость резервуара Неэтилированный бензин 4,1 L Рекомендуемое масло и емкость резервуара SAE 10W30 0,6 L Устройство безопасности системы смазки ● Выключатель ● Постоянный ток X Переменный ток 230 V - 10,5 A Типы розеток 2x2P+T - 230 V - 10/16 A Тип свечи зажигания Champion RN14YC Аккумуляторная батарея X Размеры Д x Ш x В 65 x 51 x 46 см Масса (без топлива) 43 кг

● : серийное исполнение ○ : опция X: невозможно

11. Сечение проводов

Способ размещения = кабели на трассе или неперфорированной пластине / допустимое падение напряжения = 5% / Мульти-проводники Тип ПВХ-кабеля 70°C (пример: H07RNF) / Окружающая температура =30°C.

Рекомендуемое сечение кабелей

Размер

размыкателя (A)

0 – 50 м 51 – 100 м 101 – 1150 м

мм²/AWG мм²/AWG мм²/AWG

Монофазный Трехфазный Монофазный Трехфазный Монофазный Трехфазный

10 4 / 10 1.5 / 14 10 / 7 2.5 / 12 10 / 7 4 / 10 16 6 / 9 2.5 / 12 10 / 7 4 / 10 16 / 5 6 / 9 20 10 / 7 2.5 / 12 16 / 5 4 / 10 25 / 3 6 / 9

25 10 / 7 4 / 10 16 / 5 6 / 9 25 / 3 10 / 7 32 10 / 7 40 16 / 5 35 / 2 50 / 0 50 16 / 5 35 / 2 50 / 0

25 / 3

35 / 2

63 25 / 3 50 / 0 70 / 2/0

12. Декларация соответствия нормам ЕС

Название и адрес производителя: SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, France.

Описание оборудования Генераторная установка Марка SDMO Тип Perform 3000

Имя и адрес лица, которое имеет право на составление и хранение технической документации

G. Le Gall, SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2, FRANCE

G. Le Gall, уполномоченный представитель производителя, заявляет, что оборудование соответствует следующим европейским Директивам: 2006/42/CE / директива по машинному оборудованию. Для директивы 2000/14/CE 2006/95/CE / директива по низковольтному оборудованию. 2004/108/CE / Директива по электромагниной совместимости. 2000/14/CE / Директива по звуковым выбросам в

среду,

окружающую оборудование, предназначенное для эксплуатации вне помещения.

Нотифицированный орган:

CETIM BP 67 F60304 - SENLIS

Процедура определения соответствия: Приложение VI. Уровень гарантированной акустической мощности (УЗМ) 96 дБ(А). Разрешенная мощность: 2400 W

01/2010 - G. Le Gall
