Scott IXCR 100 TECHNICAL SPECIFICATIONS
i-XCR 100
MP3/WMA/SD/MMC/USB/AUX-AUTORADIO mit Dockingstation für iPod
UKW-Stereo / MW-Radio
RDS-Funktion (Radio Data System, Radiodatensystem)
Dateikopierfunktion und Dateilöschfunktion
Abnehmbare Frontplatte mit berührungsaktiven Tastfeldern
4x40 W Musikleistung
BENUTZERHANDBUCH UND EINBAUANLEITUNG
INHALTSVERZEICHNIS
INHALTSVERZEICHNIS ......................................................................................................................................................................1
ZUBEHÖR............................................................................................................................................................................................2
SICHERHEIT........................................................................................................................................................................................3
EINBAU................................................................................................................................................................................................4
VERWENDUNG DER ABNEHMBAREN FRONTPLATTE ...................................................................................................................7
ANSCHLÜSSE.....................................................................................................................................................................................8
FUNKTIONS- UND BEDIENUNGSWEISE...........................................................................................................................................9

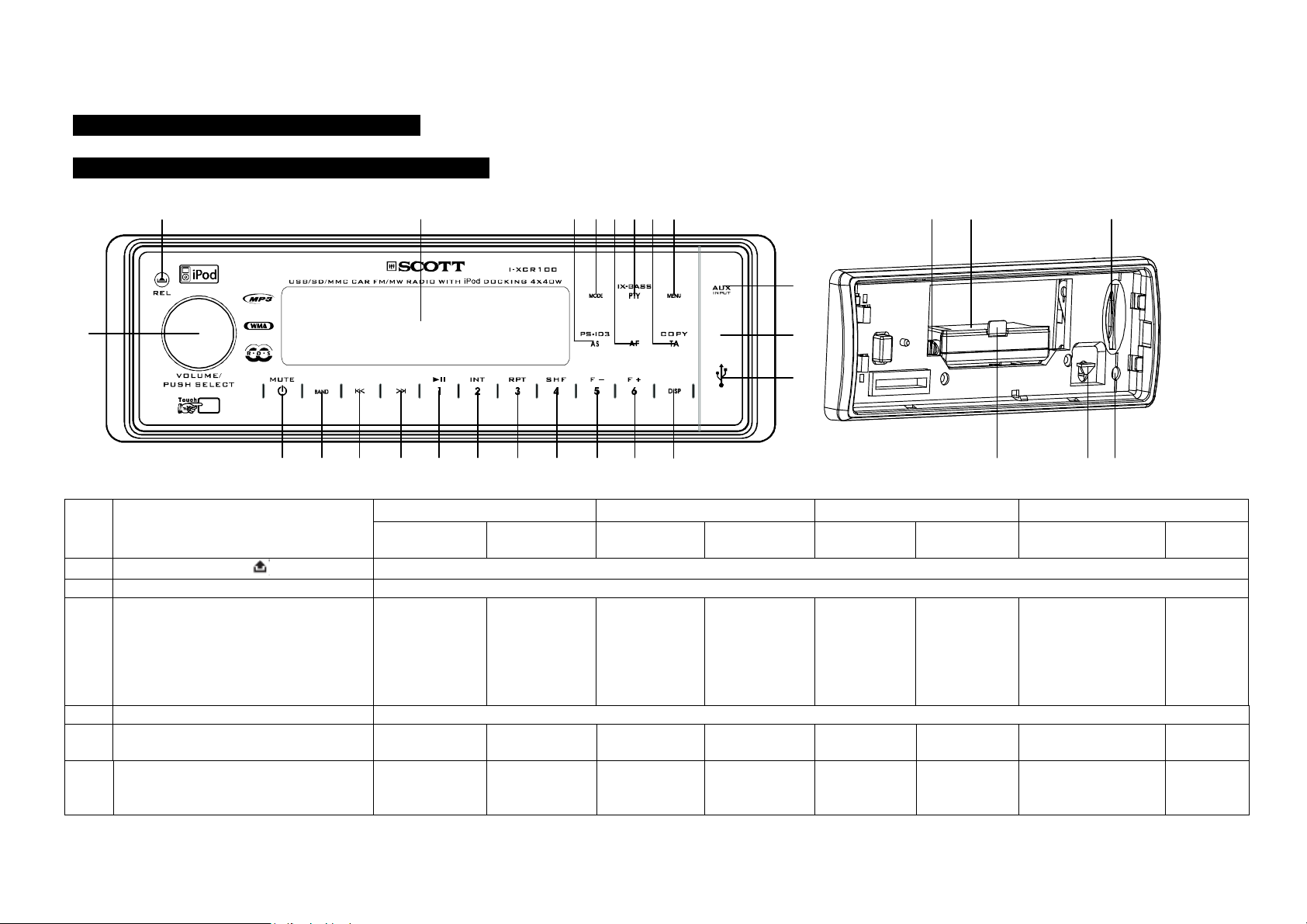

ANORDNUNG UND FUNKTIONEN DER TASTEN .............................................................................................................................9
ALLGEMEINE BENUTZUNGSHINWEISE .........................................................................................................................................12
RADIOFUNKTION..............................................................................................................................................................................13
RDS-SYSTEM (RADIO DATA SYSTEM)...........................................................................................................................................15
LADEN IHRES iPods UND WIEDERGABE SEINES INHALTS..........................................................................................................17

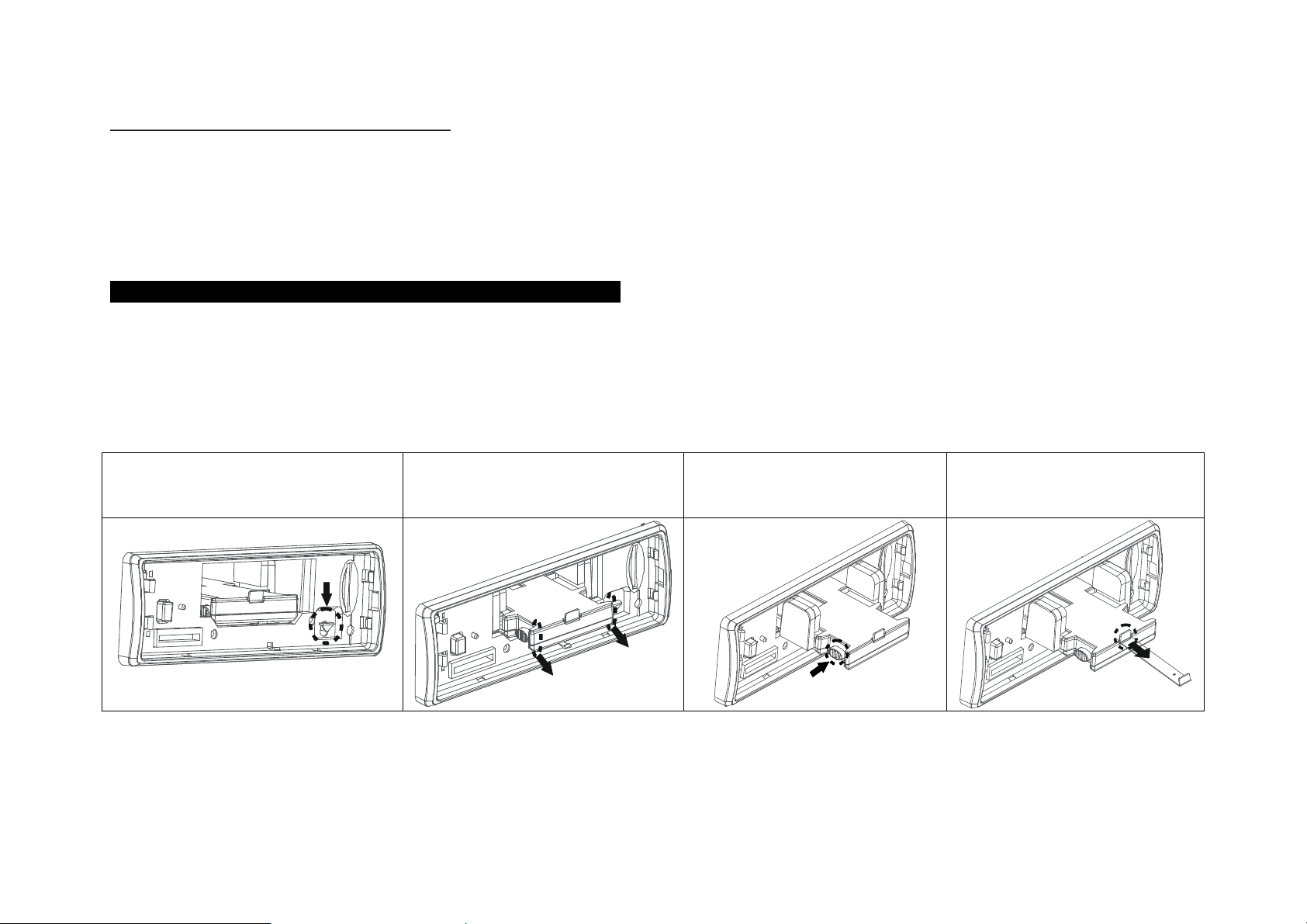

VERWENDUNG VON SD/MMC-SPEICHERKARTEN.......................................................................................................................20
VERWENDUNG VON EXTERNEN USB-SPEICHERMEDIEN ..........................................................................................................21
WIEDERGABE VON MP3/WMA-DATEIEN........................................................................................................................................21
DATEIKOPIERFUNKTION UND DATEILÖSCHFUNKTION ..............................................................................................................23
VERWENDUNG DES AUX-EINGANGS.............................................................................................................................................24
ANMERKUNGEN ZU MP3-DATEIEN.................................................................................................................................................24
TECHNISCHE DATEN.......................................................................................................................................................................25
LISTE VON FEHLERMÖGLICHKEITEN............................................................................................................................................26
D-1
ZUBEHÖR
XCR 100
with iPo d DOCKIN G
RDS (Rad io Data Sy stem) F unctio n
USER MAN UAL AND INSTA LLATIO N INSTRU CTIONS
Montagechassis
(Montageträger)
1 x
Abnehmbarer
Blendrahmen, am
Autoradio befestigt
1 x
Metallspange
1 x
Flache Unterlegscheibe
1 x
Federring
1 x
Schneidschraube
1 x
ISO-Anschlussstecker
1 x
Sechskantmutter
1 x
Demontageschlüssel
2 x
USB-Adapterkabel
1 x
i-
MP3/WM A/SD/ MMC/U SB/AU X CAR RADI O
Detach able pan el with tou ch contr ols
FM Stereo Radio
Copy fun ction
4x40W High Powe r Outpu t
Schutzbox
1 x
Abnehmbare Frontplatte
1 x
Benutzerhandbuch
1 x
D-2
SICHERHEIT
Dieses Gerät ist unter Berücksichtigung Ihrer Sicherheit konzipiert und hergestellt worden. Dennoch kann ein Einbaufehler, eine
fehlerhafte Bedienung oder eine falsche Verwendung gefährlich sein. Es ist deswegen sehr empfehlenswert, dieses
Bedienungshandbuch aufmerksam und intensiv zu lesen und alle darin enthaltenen Anweisungen und Hinweise zu befolgen.
SICHERHEITSANWEISUNGEN
Öffnen Sie nicht das Gehäuse des Gerätes! Anderenfalls setzen Sie sich der Gefahr eines Elektroschocks aus! Wenden Sie sich
bei Auftreten einer Funktionsstörung an einen zugelassenen und qualifizierten Techniker.
Setzen Sie das Gerät keiner Feuchtigkeit aus. Bewahren Sie es nicht in die Nähe von irgendwelchen Flüssigkeiten oder
Flüssigkeitsquellen auf. Bedienen Sie das Gerät nicht mit feuchten oder gar nassen Händen, um jede Gefahr eines Kurzschlusses
zu vermeiden.
Stellen Sie beim Fahren das Lautstärkeniveau nicht zu hoch ein, da anderenfalls die Gefahr besteht, dass Sie abgelenkt werden
und einen Unfall verursachen.
Verwenden Sie zur Reinigung des Gerätes keinen Alkohol; reinigen Sie es ausschließlich mit einem sauberen, trockenen und
weichen Lappen.
Falls das Gerät extremen Temperaturen oder einer besonders feuchten Umgebung ausgesetzt worden ist, warten Sie, bevor Sie
das Gerät in Betrieb setzen, bis die Fahrzeugtemperatur wieder einen normalen Wert erreicht hat.
Verwenden Sie das Gerät nicht über längere Zeit hinweg, ohne dass der Motor des Fahrzeugs läuft. Anderenfalls könnte sich die
Batterie des Fahrzeugs entladen.
Bevor Sie den Einbau des Gerätes ins Armaturenbrett abschließen, nehmen Sie zuvor alle Anschlüsse vor und vergewissern Sie
sich von der einwandfreien Funktion des Gerätes.
Verwenden Sie zum Einbau des Gerätes ausschließlich mitgelieferte Teile.
Legen Sie keine Kabel an Orte, wo hohe Temperaturen herrschen, da sonst die Gefahr besteht, dass deren Isolierumhüllung
schmilzt.
Vergewissern Sie sich beim Auswechseln der Sicherung, dass deren Stärke den vom Hersteller vorgeschriebenen Daten
entspricht.
VORSICHTSMAßNAHMEN BEI DER VERWENDUNG
Stecken Sie in den USB-Port ausschließlich ein externes USB-Speichergerät und in den Kartensteckplatz nur eine entsprechende
Speicherkarte ein (und niemals solche Gegenstände wie Münzen, Nadeln usw.), denn dies könnte das Gerät beschädigen oder
einen Kurzschluss verursachen.
Falls das Gerät von der Batterie getrennt wird, werden die im Speicher des Gerätes vorhandenen Daten gelöscht.
D-3
EINBAU
Anmerkungen:
- Wählen Sie eine Stelle für Ihr Gerät aus, wo es den Fahrer nicht beim Fahren stört oder ihn behindert.
- Bevor Sie den Einbau des Gerätes abschließen, nehmen Sie die Anschlüsse vor und vergewissern Sie sich von der einwandfreien
Funktion des Gerätes.
- Fragen Sie Ihren Werkstatt- oder Kfz-Mechaniker, ob das Bohren von Löchern oder andere Arbeiten am Fahrzeug für den Einbau
notwendig sind.
- Bauen Sie das Gerät so ein, dass es den Fahrer beim Fahren nicht stört und den Beifahrer bei einem abrupten Anhalten oder bei
einer Vollbremsung nicht verletzen kann.
- Falls der Einbauwinkel zur Horizontalen mehr als 30° beträgt, funktioniert das Gerät möglicherweise nicht richtig.
- Vermeiden Sie den Einbau des Gerätes an Stellen, wo es hohen Temperaturen oder direktem Sonnenlicht ausgesetzt wäre sowie
beispielsweise Stellen in der Nähe einer Heizquelle oder Hitzequelle. Vermeiden Sie auch den Kontakt mit Staub oder Schmutz
sowie übermäßige Schwingungen.
Öffnung im Armaturenbrett
Dieses Gerät kann in jede Armaturenbrettöffnung, die folgende Abmessungen (DIN-Norm) hat, eingebaut werden:
Einbau des Gerätes
1. Vergewissern Sie sich, das der Motor abgestellt ist. Klemmen Sie dann die Batterie Ihres Fahrzeuges ab.
2. Nehmen Sie den Blendrahmen ab, indem Sie vorsichtig nach oben ziehen, um diesen abzunehmen.
3. Verwenden Sie die zwei mitgelieferten Demontageschlüssel, um das Gerät aus dem Montagechassis zu ziehen. Stecken Sie
den rechten und linken Demontageschlüssel derart ein, dass diese das Montagechassis auf der rechten und linken Seite lösen
können.
Ziehen Sie dann das Gerät aus dem Montagechassis heraus.
D-4
4. Schieben Sie zum Einbau des Chassis dieses ins Armaturenbrett und biegen Sie die Metallzungen des Chassis mit Hilfe eines
Schraubendrehers um. Nicht alle Metallzungen ermöglichen die Befestigung des Chassis im Armaturenbrett. Wählen Sie deshalb
diejenigen aus, die der Größe der Öffnung des Armaturenbretts am besten entsprechen. Zur Befestigung des Chassis biegen Sie
die geeigneten Metallzungen derart um, dass das Chassis im Armaturenbrett unbeweglich ist und fest sitzt.
5. Schließen Sie die den Kabelstrang und die Antenne (siehe "Anschlüsse", Seite 8) an und passen Sie dabei auf, dass Sie keine
Kabel quetschen, einklemmen oder abzwicken.
6. Verwenden Sie falls nötig die Metallspange, um die Rückseite des Gerätes am Grund des Armaturenbretts zu befestigen.
Verwenden Sie das mitgelieferte Einbaumaterial (Sechskantmutter M5mm, Federring), um eines der Enden der Metallspange an
der Montageschraube, die sich an der Rückseite des Gerätes befindet, zu befestigen. Biegen Sie die Metallspange falls nötig, damit
diese in das Armaturenbrett hineinpasst. Verwenden Sie dann das Einbaumaterial (Schneidschraube M5x25mm, flache
Unterlegscheibe), um das andere Ende der Metallspange an einem festen Metallteil des Fahrzeugs unter dem Armaturenbrett zu
befestigen.
7. Bringen Sie die abnehmbare Frontplatte am Autoradio an, so dass Sie die Anschlüsse überprüfen können. Um dies tun zu
können, klemmen Sie vorübergehend die Batterie wieder an. Wenn Sie diese Überprüfung durchgeführt haben, schieben Sie das
D-5
Autoradio in dessen Montagechassis hinein, bis Sie ein Klicken hören, welches dessen Verriegelung verrät. Bauen Sie nun den
Blendrahmen ein.
8. Schließen Sie die negative (-) Anschlussklemme wieder an der Fahrzeugbatterie an. Bringen Sie nun den Blendrahmen an und
bringen danach die abnehmbare Frontplatte des Geräten an (halten Sie sich dazu an den Abschnitt "ANBRINGEN DER
ABNEHMBAREN FRONTPLATTE").
Ausbauen des Gerätes
1. Vergewissern Sie sich, das der Motor abgestellt ist und klemmen Sie dann das negative (-) Batteriekabel von der Batterie Ihres
Fahrzeuges ab.
2. Auf diese Taste REL ( ) drücken, um die Frontplatte abzunehmen.
3. Nehmen Sie den Blendrahmen ab, indem Sie vorsichtig nach oben ziehen, um diesen abzunehmen.
4. Stecken Sie die zwei mitgelieferten Demontageschlüssel derart ein, dass diese das Montagechassis auf der rechten und linken
Seite lösen können und nehmen Sie dann das Gerät aus dem Armaturenbrett heraus.
5. Entfernen Sie die eventuell auf der Rückseite des Gerätes angebrachte Metallspange.
D-6
VERWENDUNG DER ABNEHMBAREN FRONTPLATTE
ABNEHMEN DER ABNEHMBAREN FRONTPLATTE
Sie können die abnehmbare Frontplatte abnehmen, um so einen Diebstahl zu verhindern. Verwenden Sie in dem Fall die
mitgelieferte Schutzbox, um die Frontplatte aufzubewahren und zu vermeiden, dass diese beschädigt wird.
1. Auf diese Taste REL ( ) drücken, um die Frontplatte abzunehmen.
2. Drücken Sie vorsichtig auf die rechte Seite der Frontplatte und nehmen Sie diese vom Autoradio ab
3. Legen Sie die Frontplatte in ihre Schutzbox.
ANBRINGEN DER FRONTPLATTE
Halten Sie die Frontplatte an der rechten Seite fest, wobei die Bedienelemente in Ihre Richtung weisen.
Befestigen Sie zuerst die rechte Seite der Frontplatte am Autoradio, indem Sie diese in die rechte, dafür vorgesehene Auskerbung
stecken.
Dann drücken Sie auf die linke Seite der Frontplatte, um sie vollständig am Autoradio zu befestigen.
D-7
ANSCHLÜSSE
SCWARZ
Die meisten Fahrzeuge sind bereits mit ISO-Anschlusssteckern ausgestattet, um ein einfaches Anschließen Ihres Autoradios zu ermöglichen.
Diese befinden sich im Armaturenbrett an der Einbaustelle des Autoradios. Verwenden Sie diese Kabel zum Anschließen des Autoradios. Falls
Ihr Auto nicht mit einem ISO-Anschlussstecker ausgerüstet ist, empfehlen wir Ihnen, Ihren Autohändler oder einen Spezialisten aufzusuchen,
um sich den passenden Adapter zuzulegen. Wenn Sie über Kabel verfügen, schließen Sie die Lautsprecher und die Stromversorgung an den
ISO-Stecker an, wobei Sie die hier unten angegebenen Anweisungen befolgen.
HINWEIS: BEI FALSCHEN ANSCHLÜSSEN ODER FALSCHER BEDIENUNG ERLISCHT DIE GARANTIE. Der Hersteller
übernimmt keine Haftung bei Funktionsstörungen des Gerätes aufgrund von unsachgemäßem Anschließen.
Antennenbuchse SCWARZ
ISO-ANSCHLUSSSTECKER:
Teil A
A1 : Kein Anschluss
SIC HERU N G
A2 : Kein Anschluss
A3 : Kein Anschluss
ISO-ANSCHLUSS
A4 : Batterie B+ (gelb)
A5 : Elektrische Antenne (blau)
A6 : Kein Anschluss
A7 : Zubehör (+APC) (rot)
A8 : Masse B- (schwarz)
Teil B
B1 : Hinten rechts + (violett)
B2 : Hinten rechts - (violett/schwarz)
B3 : Vorne rechts + (grau)
B4 : Vorne rechts - (grau/schwarz)
B5 : Vorne links + (weiß)
B6 : Vorne links - (weiß/schwarz)
B7 : Hinten links + (grün)
B8 : Hinten links - (grün/schwarz)
Violett zum hinteren
rechten Lautsp recher +
Violett/Schwarz zum hinteren
rechten Lautsp recher -
Grau zum vorderen
rechten Lautsprecher +
Grau/schwarz zum vorderen
rechten Lautsprecher -
Weiß zum vorderen
linken Lautsprecher +
Weiß/schwarz zum vorderen
linken Lautsprecher -
GRAU
Gelb an Batterie B+
Schwarz an Masse B-
Rot zum Zubehör (APC)
Blau zur elektrischen Antenne
Grün zum hinteren
linken Lautsprecher +
Grün/schwarz zum hinteren
linken Lautsprecher -
LINKER KANAL
(WEIß)
AUDIOAUSGANG
RECHTER KANAL (ROT)
D-8
