Scott DRX 950 TECHNICAL SPECIFICATIONS [de]

AUTORADIO DVD/VCD/CD/MP3/MPEG4/XVID-PLAYER 7-ZOLL-BILDSCHIRM

USB-/SD-/MMC-SCHNITTSTELLE

ANTI-SCHOCK-SYSTEM ESP

MW/UKW RDS – TA/AF/PTY

MUSIKLEISTUNG 160 WATT

ABNEHMBARES BEDIENTEIL

BEDIENUNGSANWEISUNG UND EINBAUANLEITUNG

INHALTSVERZEICHNIS

INHALTSVERZEICHNIS ............................................................................................................................. D-1

ZUBEHÖR .................................................................................................................................................. D-2

SICHERHEIT .............................................................................................................................................. D-3

INSTALLATION/AUSBAU DES AUTORADIOS UND ELEKTRISCHE ANSCHLÜSSE .............................. D-5

KONFIGURATION DER DUAL-ZONE-FUNKTION .................................................................................... D-8

GERÄTEBESCHREIBUNG ......................................................................................................................... D-9

GRUNDFUNKTIONEN.............................................................................................................................. D-10

FERNBEDIENUNG ................................................................................................................................... D-12

BESCHREIBUNG DES TOUCHSCREENS .............................................................................................. D-16

SYSTEMKONFIGURATION ..................................................................................................................... D-18

RADIO-MODUS ........................................................................................................................................ D-20

DVD-/VCD-/CD-/MP3-/MPEG4-/XVID-MODI ............................................................................................ D-23

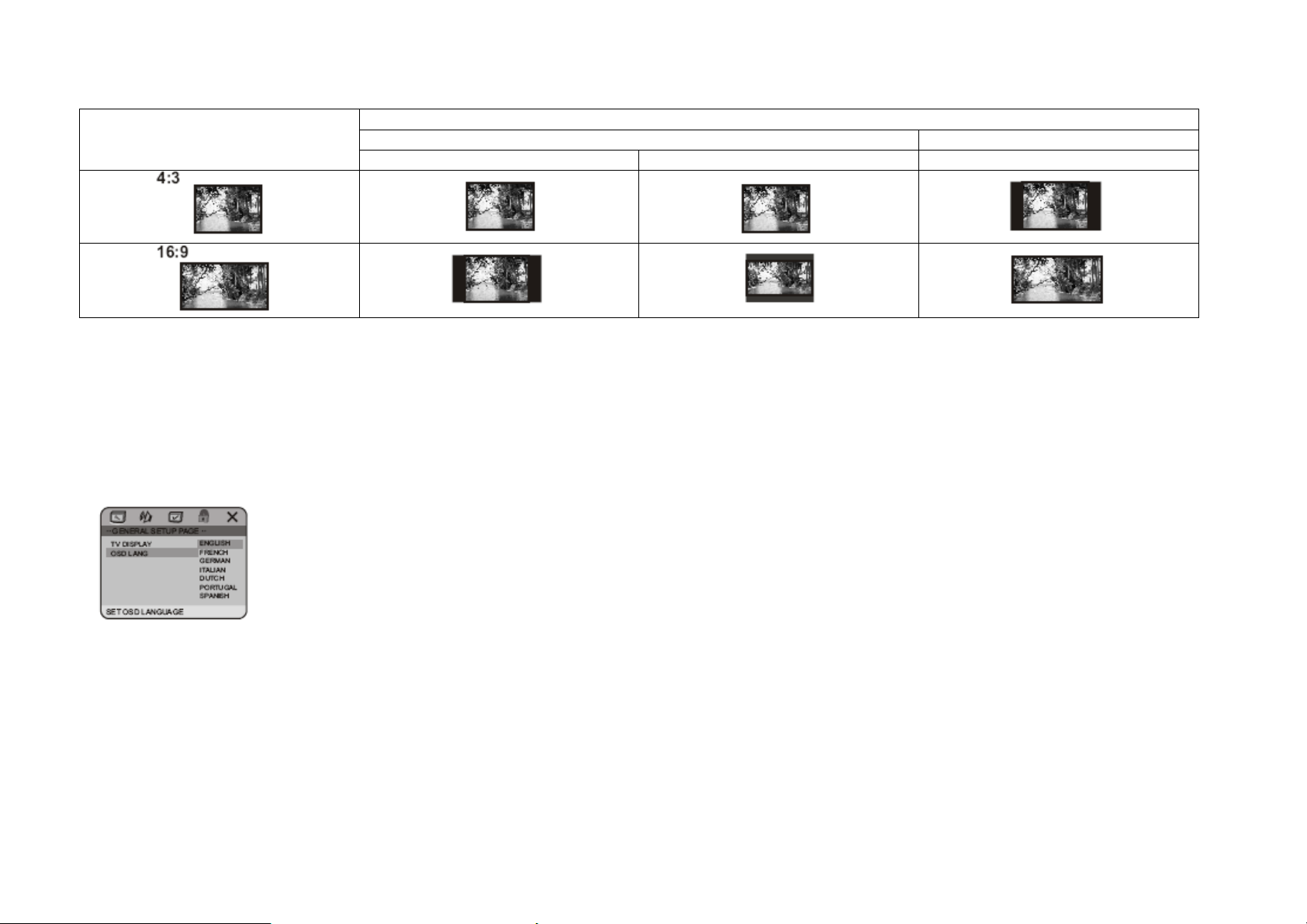

DVD-KONFIGURATION ........................................................................................................................... D-33

TECHNISCHE DATEN.............................................................................................................................. D-38

HINWEISE ZUR FEHLERBEHEBUNG ..................................................................................................... D-40

D - 1

ZUBEHÖR

Montagerahmen 1x

(bereits am Gerät

montiert)

Abnehmbare

Blende 1x

Gerät montiert)

(bereits am

Metall-Montageband x 1

Gummiführung 1x Fernbedienung 1x Demontageschlüssel

Steckverbinder für

ISO-Kabel 1x

Abnehmbares

Bedienteil 1x

(bereits am Gerät

montiert)

Bedienungsanleitung

Beilegscheibe x 1 Mutter x 1

AV-Kabel 1x

USB-Kabel 1x Schrauben 4x

D - 2

SICHERHEIT

Obwohl das Gerät so konzipiert und hergestellt wurde, dass Ihre Sicherheit gewährleistet ist, können eine falsche Installation oder eine falsche Benutzung Gefahren zur Folge haben. Es wird deshalb dringend empfohlen, diese Bedienungsanleitung aufmerksam durchzulesen und alle darin enthaltenen Anweisungen zu beachten.

SICHERHEITSHINWEISE

∗ Um das Risiko eines elektrischen Stromschlags zu vermeiden, öffnen Sie das Gerät nicht. Im Falle von Fehlfunktionen

rufen Sie bitte einen zugelassenen, qualifizierten Techniker.

∗ Setzen Sie das Gerät niemals Feuchtigkeit aus. Beachten Sie den Abstand zu jeglicher Flüssigkeitsquelle. Handhaben

Sie das Gerät nicht mit feuchten Händen, um jedes Risiko eines Kurzschlusses zu vermeiden.

∗ Stellen Sie die Lautstärke während der Fahrt nicht zu hoch ein, da Sie abgelenkt werden und einen Unfall verursachen

könnten.

∗ Verwenden Sie keinen Alkohol zum Reinigen des Geräts, sondern nur ein sauberes, trockenes, weiches Tuch. ∗ Falls das Gerät extremen Temperaturen oder einer äußerst feuchten Umgebung ausgesetzt war, warten Sie, bis die

Temperatur des Fahrzeugs wieder normal ist, bevor Sie das Gerät einschalten.

∗ Verwenden Sie das Gerät nicht über einen längeren Zeitraum, ohne dass der Motor läuft. Die Batterie des Fahrzeuges

könnte entladen werden und der Motor könnte dann nicht mehr in Betrieb genommen werden.

∗ Bevor Sie die Installation des Geräts in das Armaturenbrett beenden, stellen Sie alle elektrischen Anschlüsse her und

überzeugen Sie sich, dass das Gerät korrekt funktioniert.

∗ Verwenden Sie für die Installation des Geräts nur die mitgelieferten Teile. ∗ Verlegen Sie die Kabel nicht an Stellen, die heiß werden, um ein Schmelzen der Kabelisolierung zu vermeiden. ∗ Wenn Sie die Sicherung austauschen, stellen Sie sicher, dass die neue Sicherung die vom Hersteller empfohlenen

technischen Eigenschaften hat.

D - 3

SICHERHEIT VORSICHTSMASSNAHMEN BEI DER BENUTZUNG

∗ Legen Sie keine zerkratzten oder verformten Disks in das Gerät ein. Falls sich eine Disk nicht in das CD-Fach einlegen

lässt, wenden Sie keine Gewalt an.

∗ Legen Sie niemals andere Gegenstände als eine CD in das CD-Fach ein (Münzen, Nadeln etc.). Dadurch könnte das

Gerät beschädigt und ein Kurzschluss verursacht werden.

∗ Verwenden Sie nur CDs mit einem Durchmesser von 8 oder 12 cm. ∗ Beachten Sie bitte die für die Entsorgung leerer Batterien geltenden Gesetze. ∗ Falls das Gerät von der Batterie getrennt wird, gehen die im Speicher abgespeicherten Daten verloren. ∗ Falls die CD verkratzt, verformt oder die Aufnahmequalität schlecht ist, wird auch die Qualität der Wiedergabe schlecht

sein.

Fernbedienung:

∗ Legen Sie die Fernbedienung niemals auf dem Fahrzeugboden ab, da sie sich unter dem Brems- oder Gaspedal

verklemmen könnte.

∗ Schließen Sie die Batterie nicht kurz, öffnen oder erwärmen Sie sie nicht. ∗ Werfen Sie die Batterie nicht ins Feuer. ∗ Beachten Sie die Gesetzgebung bezüglich verbrauchter Batterien.

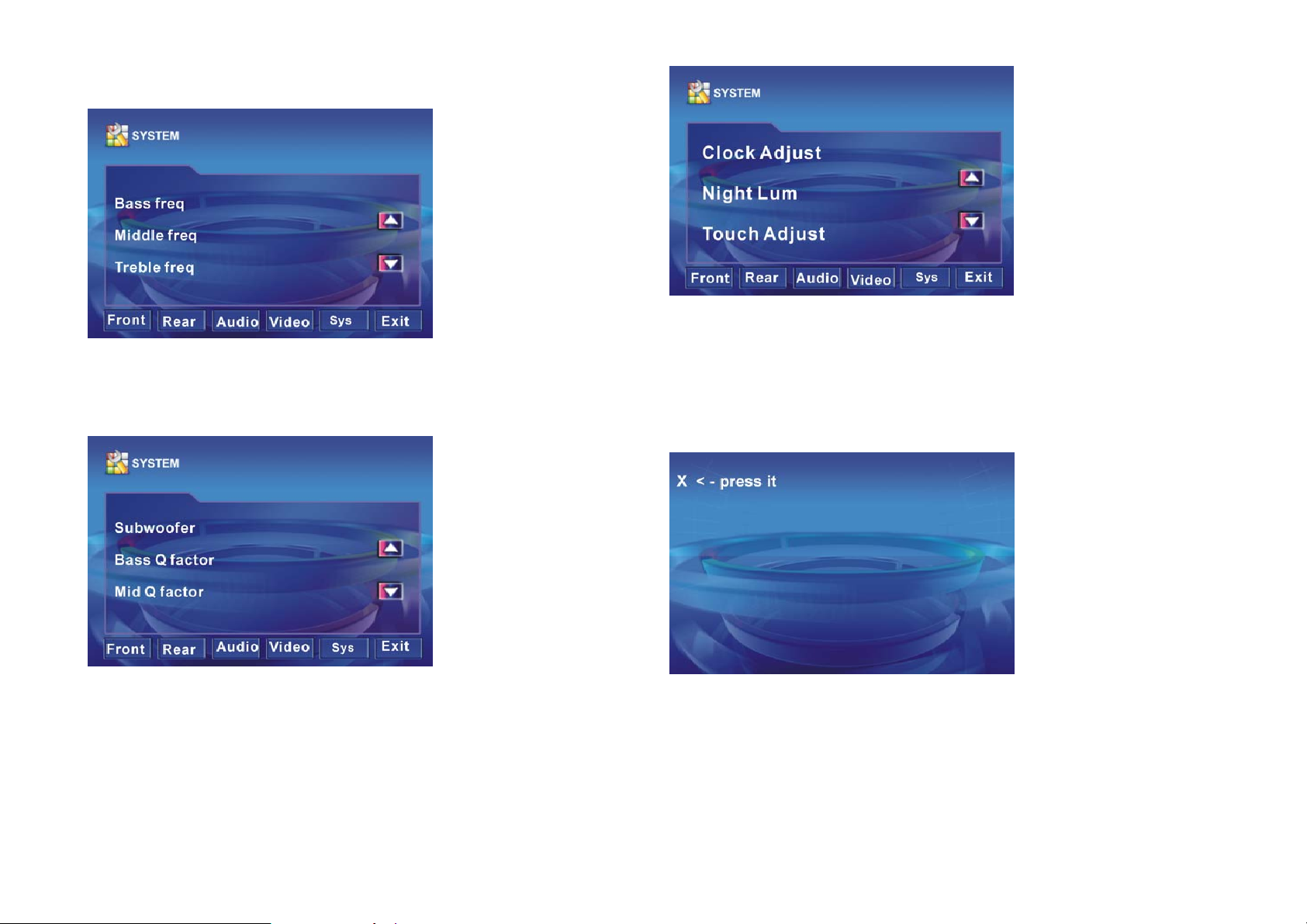

WICHTIG: Sie müssen bei der ersten Anwendung des Gerätes den TFT-Bildschirm einstellen. Weitere Informationen finden

Sie unter “SYSTEMKONFIGURATION” - 5. “SYSTEM” - “TOUCH ADJUST” (Einstellung).

D - 4

INSTALLATION/AUSBAU DES AUTORADIOS UND ELEKTRISCHE ANSCHLÜSSE

ANMERKUNG: Das Gerät muss horizontal eingebaut werden (dabei darf ein Winkel von 30° im Verhältnis zur Waagerechte

nicht überschritten werden).

Vor dem definitiven Einbau müssen Sie zunächst alle elektrischen Anschlüsse vorne hmen.

INSTALLATION DIN VORN

Installation des Gerätes

1. Montagerahm

Installieren Sie den Montagerahmen im Armaturenbrett. Für einen optimalen Betrieb des CD-Players wird empfohlen, das Gerät so

waagerecht wie möglich einzubauen (30° im Verhältnis zur Waagerechte sollten dabei nicht überschritten werden). Befestigen Sie den Rahmen indem Sie die Metalllaschen mit Hilfe eines Schraubenziehers nach außen biegen. Nehmen Sie anschließend die elektrischen Anschlüsse vor (Seite DE 7).

2. Einsetzen des Autoradios

Schieben Sie die Haupteinheit in den Montagerahmen ein, bis das die

Stützvorrichtungen zu beiden Seiten des Gerätes in den Öffnungen des Rahmens einrasten.

3. Demontage des Gerätes

Führen Sie die mitgelieferten Demontageschlüssel in die dafür vorgesehenen

Öffnungen an den Seiten des Gerätes ein, bis Sie ein Klickgeräusch hören. Entfernen Sie dann das Autoradio aus dem Armaturenbrett, indem Sie an den Schlüsseln ziehen.

D - 5

EINSETZEN UND ABNEHMEN DES ABNEHMBAREN BEDIENTEILS

Taste REL

Abnehmen des abnehmbaren Bedienteils

∗ Drücken Sie die Taste REL, um das abnehmbare Bedienteil zu entriegeln. ∗ Drücken Sie das abnehmbare Bedienteil nach rechts und lösen Sie die

linke Seite, wie nachfolgend dargestellt.

Einsetzen des abnehmbaren Bedienteils

∗ Setzen Sie zunächst die rechte Seite - wie nachfolgend dargestellt – ein

und drücken Sie vorsichtig auf die linke Seite, bis Sie ein Klicken hören, dass bestätigt, dass das abnehmbare Bedienteil korrekt eingesetzt ist.

Anmerkung: Entfernen Sie den Schutzfilm des Touchscreens, um eine optimale Nutzung des Touchscreens zu gewährleisten.

D - 6

ELEKTRISCHE ANSCHLÜSSE

Die meisten Fahrzeuge sind bereits mit ISO-Anschlüssen ausgestattet und ermöglichen Ihnen damit ein einfaches

Anschließen Ihres Autoradios. Diese Anschlüsse befinden sich im Armaturenbrett, wo das Autoradio installiert wird.

Verwenden Sie diese Kabel, um das Autoradio anzuschließen. Falls Ihr Fahrzeug nicht mit diesen ISO-Steckverbindern

ausgestattet ist, empfehlen wir Ihnen, Ihren Kfz-Vertragshändler zu konsultieren, um einen passenden Adapter zu erhalten. Wenn Sie über diese Kabel verfügen, schließen Sie die Lautsprecher und die Stromversorgung an die ISO-Steckverbinder

an, indem Sie die nachfolgenden Anweisungen beachten.

D - 7

ANMERKUNG: EINE UNSACHGEMÄSSE VERKABELUNG ODER FALSCHER BETRIEB FÜHREN ZUM ERLÖSCHEN DER GARANTIE. Der Hersteller haftet nicht für eine Funktionsstörung des Geräts, die durch eine falsche Verkabelung verursacht wurde.

- Aus Sicherheitsgründen muss das braune Kabel mit der Handbremse verbunden sein, um die Videoanzeige am Bildschirm des Gerätes zu aktivieren. Die Videoanzeige ist auf dem hinteren Bildschirm permanent aktiviert.

- Es ist möglich, eine Rückfahrkamera (Composite-Video) am dafür vorgesehenen Eingang anzuschließen. Um die Anzeige der Kamera zu aktivieren, müssen Sie auch das orange Kabel an den Rückwärtsgang oder an das Rücklicht anschließen,

so dass das Gerät automatisch zur Rückfahrkamera wechselt, wenn der Rückwärtsgang eingelegt wird.

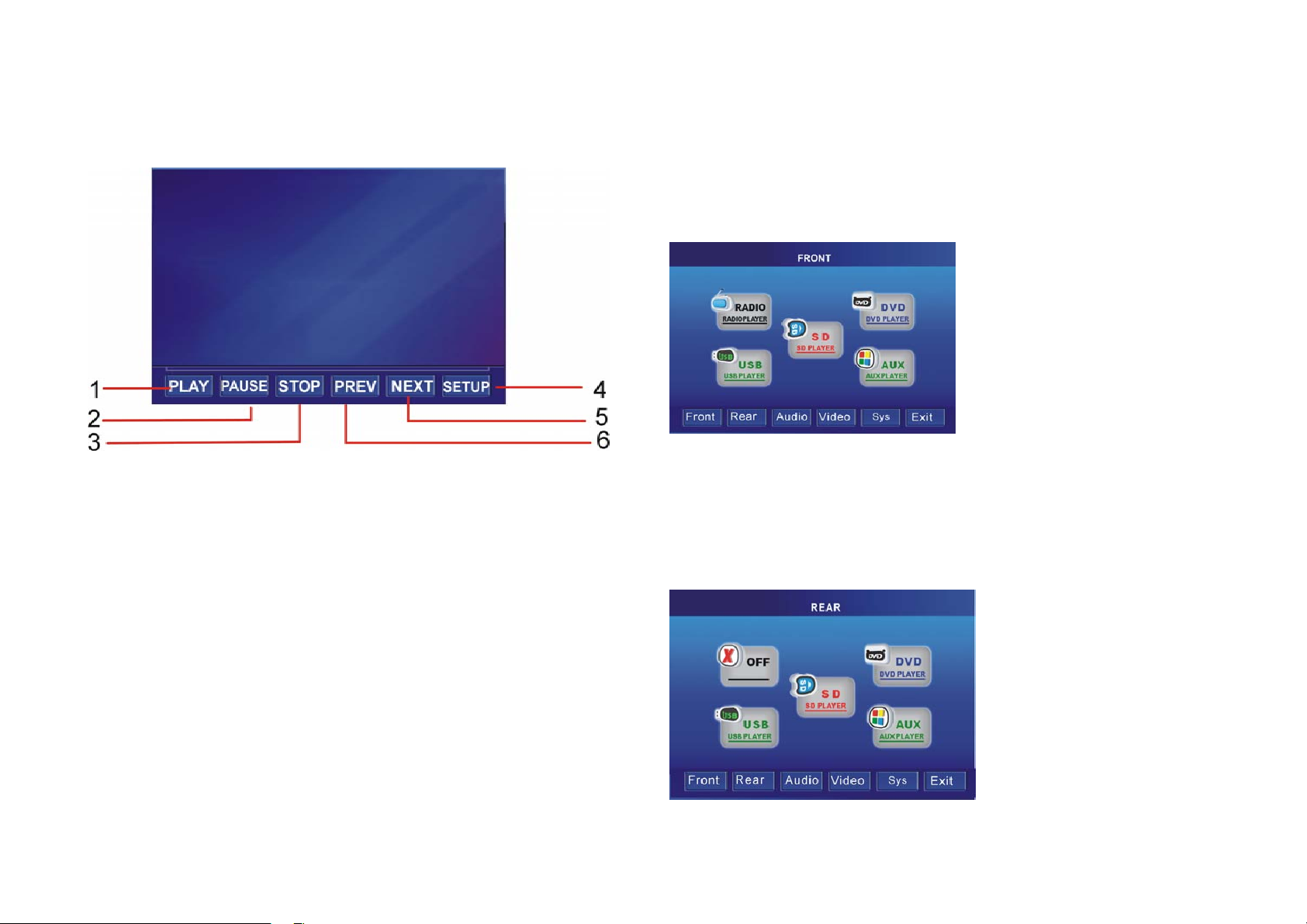

Konfiguration der DUAL-ZONE-FUNKTION

Dieses Gerät verfügt über eine DUAL-ZONE-Funktion, wodurch es möglich ist, wenn ein oder zwei der hinteren Bildschirme angeschlossen sind, den DVD-, USB-, SD- oder AUX-Modus auf dem hinteren Bildschirm und gleichzeitig den Radio-Modus am Gerät zu nutzen. In diesem Fall muss der Ausgang DUAL AUDIO OUT genutzt werden, um den Ton des DVDs, des USB-Gerätes, der SD-Karte oder eines anderen Zusatzgerätes am hinteren Bildschirm zu empfangen.

Hauptquelle und gewählte Quelle zur Anzeige am hinteren Bildschirm (an einem oder mehreren hinteren Bildschirmen) (lesen Sie dazu den Abschnitt “SYSTEMKONFIGURATION”)

Berühren Sie in egal welchen Hauptmenü das Symbol links oben, um das Systemeinstellungsmenü anzuzeigen. Berühren Sie dann direkt die Quelle, um den vorderen oder hinteren Bereich auszuwählen.

1. Wenn das Gerät sich im Radio-Modus befindet, können Sie jede gewünschte Quelle für den hinteren Bildschirm auswählen.

2. Wenn sich das Radio in einem anderen Modus als dem Radio-Modus befindet, zeigen die hinteren Bildschirme dieselbe Quelle an wie die, die für das Gerät ausgewählt wurde.

Steuerung des Gerätes oder des hinteren Bildschirms

Drücken Sie die Taste IR-F/R der Fernbedienungen, um das Gerät oder den hinteren Bildschirm zu steuern.

Anmerkung: Diese Funktion ist deaktiviert, wenn der hintere Bildschirm nicht verfügbar ist.

D - 8

GERÄTEBESCHREIBUNG

D - 9

GRUNDFUNKTIONEN

1. Taste TA (Traffic Announcement - Verkehrsinformationen) Drücken Sie im RADIO-Modus die Taste TA, um die Funktion für Verkehrsinformationen ein- oder auszuschalten.

2. Taste PTY (Program Type – PROGRAMMTYP)

Drücken Sie im Radio-Modus einmal diese Taste, um die Funktion zur Suche eines Radiosenders nach Programmtyp zu aktivieren. Drücken

Sie mehrmals diese Taste, um einen Programmtyp auszuwählen.

3. LCD-Anzeige

4. Taste REL

Drücken Sie die Taste REL, um das abnehmbare Bedienteil zu entriegeln.

Taste VOL/SEL +/- (Lautstärke/ Auswahl +/-)

Stellen Sie die Lautstärke ein, indem Sie an dieser Taste drehen. Drücken Sie kurz auf diese Taste, um das Menü anzuzeigen. Sie können

einen der folgenden Parameter wählen: “VORN L” (vorn links), “VORN R” (vorn rechts), “HINTEN L” (hinten links), “HINTEN R" (hinten rechts), "S-WOOFER" (Subwoofer), "BÄSSE", "MITTL. T” (Mittlere Töne), “HOHE T.”(Hohe Töne), “NEIGUNG”, “LAUTST."(Lautstärke). Drehen Sie die Taste, um die gewünschten Einstellungen vorzunehmen.

6. Infrarotsensor IR

Empfang des Infrarotsignals der Fernbedienung.

7. POWER/MUTE (Ein-Ausschalten / Ton aus)

Drücken Sie diese Taste, um das Gerät einzuschalten. Um das Gerät auszuschalten, drücken Sie 1 Sekunde lang diese Taste. Wenn das Gerät eingeschaltet ist, drücken Sie kurz die Taste POWER/MUTE, um den Ton auszuschalten. Drücken Sie erneut diese Taste, um

den Ton mit der zuvor eingestellten Lautstärke wiedereinzuschalten.

8. Taste / und \

Im RADIO-Modus, drücken Sie eine dieser Tasten, um automatisch einen Radiosender zu suchen. Halten Sie eine dieser Tasten gedrückt, um einen Radiosender manuell zu suchen.

Im DVD-/USB-/KARTEN-Modus, verwenden Sie diese Tasten, um zur nächsten oder vorherigen Datei zu gehen. Um einen schnellen Vor- oder

Rücklauf durchzuführen, halten Sie eine dieser Tasten gedrückt.

9. Einsteckslot der Disk

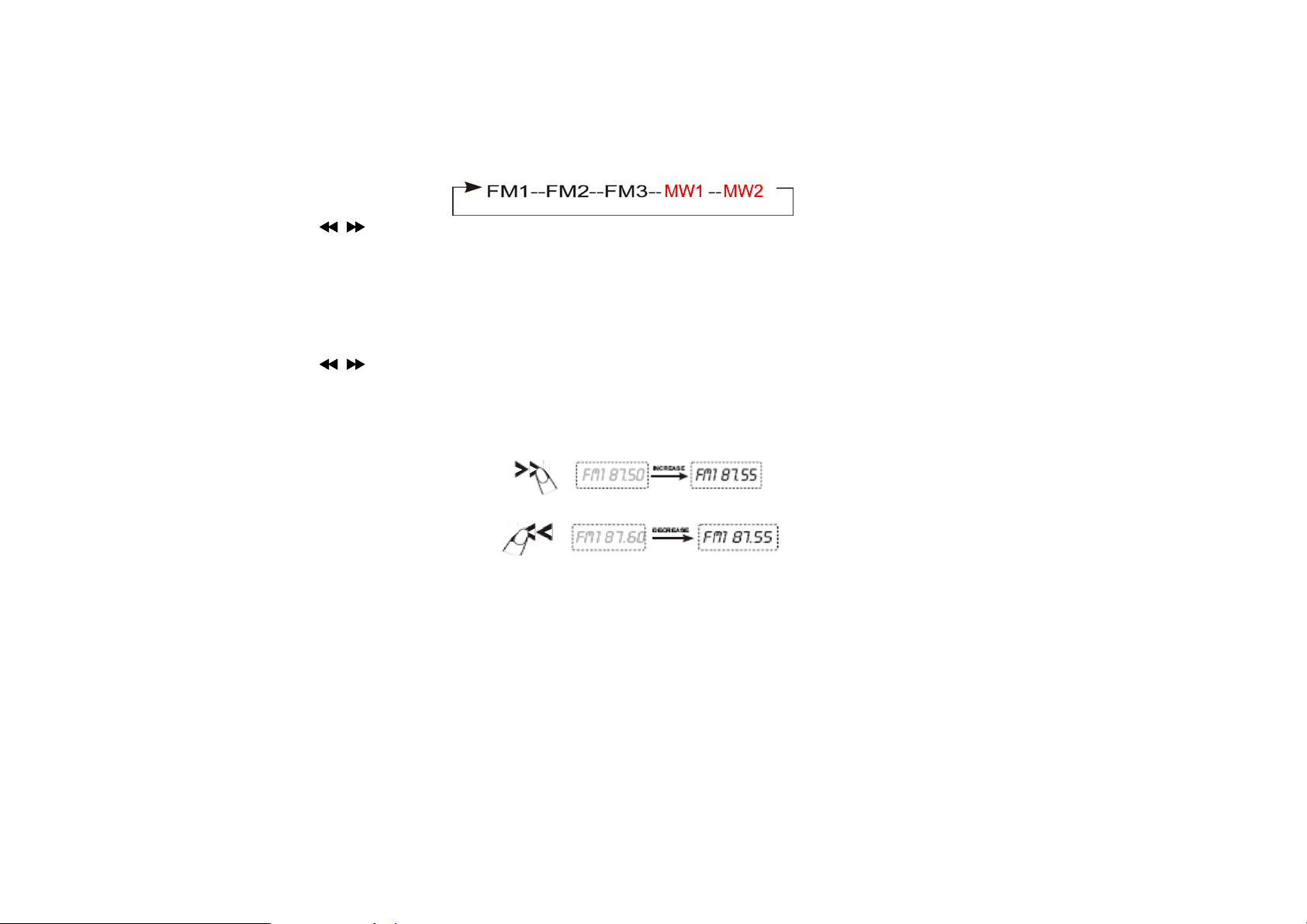

10. Taste BAND/

Im Radio-Modus, drücken Sie mehrmals diese Taste, um einen der folgenden Frequenzbereiche zu wählen: UKW1/UKW2/UKW3/MW1/MW2. Um die Wiedergabe der Musik auf Pause zu setzen oder die Wiedergabe fortzusetzen, drücken Sie diese Taste.

11. Taste MODE (Modus)

Drücken Sie diese Taste, um einen der folgenden Modi zu wählen: RADIO/DVD/SD/USB/AV1/AV2.

12. AV IN (Audio-/Video-Eingang)

Schließen Sie den Klinkenstecker des mitgelieferten A/V-Adapters an den AV IN-Eingang an der Vorderseite des Gerätes an. Sie können

anschließend ein externes Audio-/Video-Gerät an diesen Adapter anschließen, indem Sie ein passendes A/V-Kabel verwenden, drücken Sie dann die Taste MODE, um in den Modus AV1 zu wechseln.

(Auswahl eines Frequenzbereiches/ Wiedergabe-Pause)

D - 10

GRUNDFUNKTIONEN

13. Kartenslot für SD/MMC-Karten

Eine SD/MMC-Speicherkarte einschieben. Anschließend beginnt das Gerät automatisch mit dem Abspielen der auf der Karte gespeicherten

Titel.

Anmerkung: Wenn das Gerät die SD/MMC-Karte nicht automatisch per einfachen Druck auswirft, ziehen Sie sie manuell aus dem Gerät.

14. Taste AF/DISP (Alternativfrequenzen / Informationsanzeige)

Im Radio-Modus, drücken Sie diese Taste, um die Funktion der Alternativfrequenzen zu aktivieren oder zu deaktivieren. Halten Sie diese Taste gedrückt, um folgende Informationen anzuzeigen: Uhrzeit, gewählte Quelle für die Hauptanzeige, gewählte Quelle für

die Anzeige auf den hinteren Bildschirmen und verfügbare Medien.

15. OPEN (Aus-/Einfahren des TFT-Bildschirms)

Drücken Sie diese Taste, um den TFT-Bildschirm aus- oder einzufahren.

16. Taste

Drücken Sie diese Taste, um die Disk auszuwerfen.

 Drücken Sie lange auf diese Taste, um das Auswerfen der Disk zu erzwingen, falls während des Ladens der Disk ein Fehler auftritt.

17. USB-Port

Schließen Sie ein USB-Gerät an. Das Gerät beginnt automatisch mit dem Abspielen der auf dem USB-Gerät gespeicherten Titel.

18. LED-Anzeige Diebstahlsicherung

Die LED-Anzeige blinkt, wenn das abnehmbare Bedienteil entfernt wird.

19. RESET (Wiederherstellen der Standardeinstellungen)

Drücken Sie den RESET-Knopf mit einer Spitze wie zum Beispiel der eines Bleistifts, um die Standardeinstellungen des Gerätes

wiederherzustellen.

20. TFT-Touchscreen

21. Tasten TILT -/+

Verwenden Sie diese Tasten, um die Neigung des TFT-Bildschirms einzustellen.

22. Taste SETUP (Einstellung)

Im DVD-Modus drücken Sie die Taste SETUP, um das DVD-Konfigurationsmenü anzuzeigen. Halten Sie diese Taste gedrückt, um das Menü

der Systemeinstellungen anzuzeigen.

In einem anderen Modus, drücken Sie die Taste SETUP, um das Menü der Systemeinstellungen anzuzeigen.

(Neigung des Bildschirms)

D - 11

FERNBEDIENUNG

1. POWER (Ein/Aus)

2. MODE (Modus)

3. BAND/P/N (Frequenzbereich / TV-System: PAL/NTSC)

4. AMS/ANGLE (Automatische Senderspeicherung/ Blickwinkel)

5. TITLE (Titel)

6.  /  /  / / ENTER

7.  (Stopp)

8. VOL-/VOL+ (Lautstärke leiser/lauter einstellen) / SEL (Auswahl)

9. MUTE (Ton aus)

10. PROG A-B (Programmierung/Wiederholung Abschnitt A-B)

11. EQ (Equalizer)

12. 0-9, 10+ (Ziffernblock)

13. DISP (Anzeige)

14.

15. IR-F/R (vorn/hinten im Dual Zone-Modus )

16. SETUP (Einstellung)

17. SUB-T/LOC (Untertitel/lokale Sender)

18. MENU (Menü)

19.

20.

21. ST/AUDIO (Stereo/ Audio)

22. ZOOM/AF (Zoom / Alternativfrequenzen)

23. LOUD (Loudness)

24. RDM/TA (Zufallswiedergabe / Verkehrsinformationen)

25. RPT/CLEAR (Wiederholen/ Löschen)

26. GOTO (Gehe zu)

Einlegen der Batterie

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung und legen Sie die Batterie mit dem Pluspol nach oben, wie nachfolgend abgebildet, ein.

Verwendung der Fernbedienung

Richten Sie die Fernbedienung auf den Infrarot-Empfänger, der sich am abnehmbaren Bedienteil befindet.

Anmerkungen:

Eine falsche Verwendung der Batterie kann zu einer Fehlfunktion führen. Bitte beachten Sie die nachfolgenden Punkte zur Fernbedienung: * Bewahren Sie die Batterie außerhalb der Reichweite von Kindern auf. Falls die Batterie verschluckt wurde, suchen Sie sofort einen Arzt auf. * Legen Sie eine Lithium-Batterie vom Typ CR2505 (3 V) ein. * Entnehmen Sie die Batterie, wenn die Fernbedienung einen Monat oder länger nicht benutzt wird.

(Auswerfen)

(Wiedergabe/ Pause)

/ PTY (Verzögerung/ Programmtyp)

D - 12
