Scotsman CM650 Service Manual

Page 1
CM650 Parts List
Table of Contents
Cabinet Exterior
Cabinet Interior
Air Cooled Refrigeration
Water Cooled Refrigeration
Water System
Control Box
Page 2
Page 3
CM650E SERVICE PARTS
CABINET ASSEMBLY
ITEM PART NUMBER NUMBER DESCRIPTION
1 A32159-001 Top Panel, Painted
A32159-002 Top Panel, S. S. 2 03-1417-03 Lockwasher 3 03-1531-01 Screw 4 A32162-001 Right End Panel, Paint
A32162-002 Right End Panel, S.S.
5. 03-1417-03 Lockwasher 6 03-1531-01 Screw 7 03-1417-03 Lockwasher 8 03-1404-12 Screw 9 A32161-001 Service Panel, Painted
A32161-002 Service Panel, S.S. 10 03-0271-00 Speed Nut 11 15-0711-01 Emblem 12 A32160-001 Front Panel, Painted
A32160-002 Front Panel, S.S.
November 2003
ITEM PART NUMBER NUMBER DESCRIPTION
13 03-1406-04 Nut 14 15-0411-00 Strike 15 A32169-001 Front Support 16 02-0836-00 Cabinet Catch 17 A32163-001 Left End Panel, Paint
A32163-002 Left End Panel, S.S. 18 03-1417-03 Lockwasher 19 03-1531-01 Screw 20 A32161-001 Service Panel, Paint
A32161-002 Service Panel, S.S. 21 03-1404-12 Screw 22 03-1412-03 Lockwasher 23 03-1417-03 Lockwasher 24 03-1531-01 Screw 25 A32202-003 Back Panel
Page 2
Page 4
CM650E SERVICE PARTS
CABINET INTERIOR
ITEM PART NUMBER NUMBER DESCRIPTION
1 A32166-015 Junction Box Bracket 2 03-1645-01 Screw 3 A32210-001 Support Brace 4 A32158-001 Retainer 5 02-2867-01 Splash Panel 6 A32172-001 Evaporator Bracket, Right 7 A32173-001 Evaporator Bracket, Left 8 02-3246-01 Evaporator Plate Cover 9 03-0727-09 Thumbscrew 10 A32153-001 Base 11 A32262-001 Bin Thermostat Bracket 12 03-0727-09 Thumbscrew 13 03-1531-02 Screw
November 2003
Page 3
Page 5
CM650E SERVICE PARTS
Note: In the original parts list for
the CM650E, the part numbers for
items 3 and 11 were WRONG.
Here are the correct part numbers.
AIR COOLED REFRIGERATION
ITEM PART NUMBER NUMBER DESCRIPTION
1 A32174-020 Heat Exchanger 2 18-3739-01 Fan Motor Bracket 3 18-5105-02 Fan Motor 4 18-3732-01 Fan Blade 5 A32170-001 Fan Shroud 6 18-3709-01 Condenser 7 03-1645-01 Screw 8 03-1410-03 Lockwasher
03-1407-05 Washer 9 03-1531-01 Screw 10 12-2300-03 Hi Temp Cut Out 11 12-2135-22 Hot Gas Valve 12 À30296-020 Evaporator
ITEM PART NUMBER NUMBER DESCRIPTION
13 18-8879-21 Compressor (203-230/60/1)
18-8879-22 Compressor (208-230/60/3)
(Both have an internal overload) 14 18-6800-01 Grommet 15 18-2300-26 Sleeve 16 03-1407-07 Washer 17 no number washer 18 03-1405-20 Screw 19 16-0563-00 Cap 20 16-0560-00 Core 21 02-3319-01 Drier 22 A32975-001 Foam Filter
February 2004
Page 4
Page 6
)
)
CM650E SERVICE PARTS

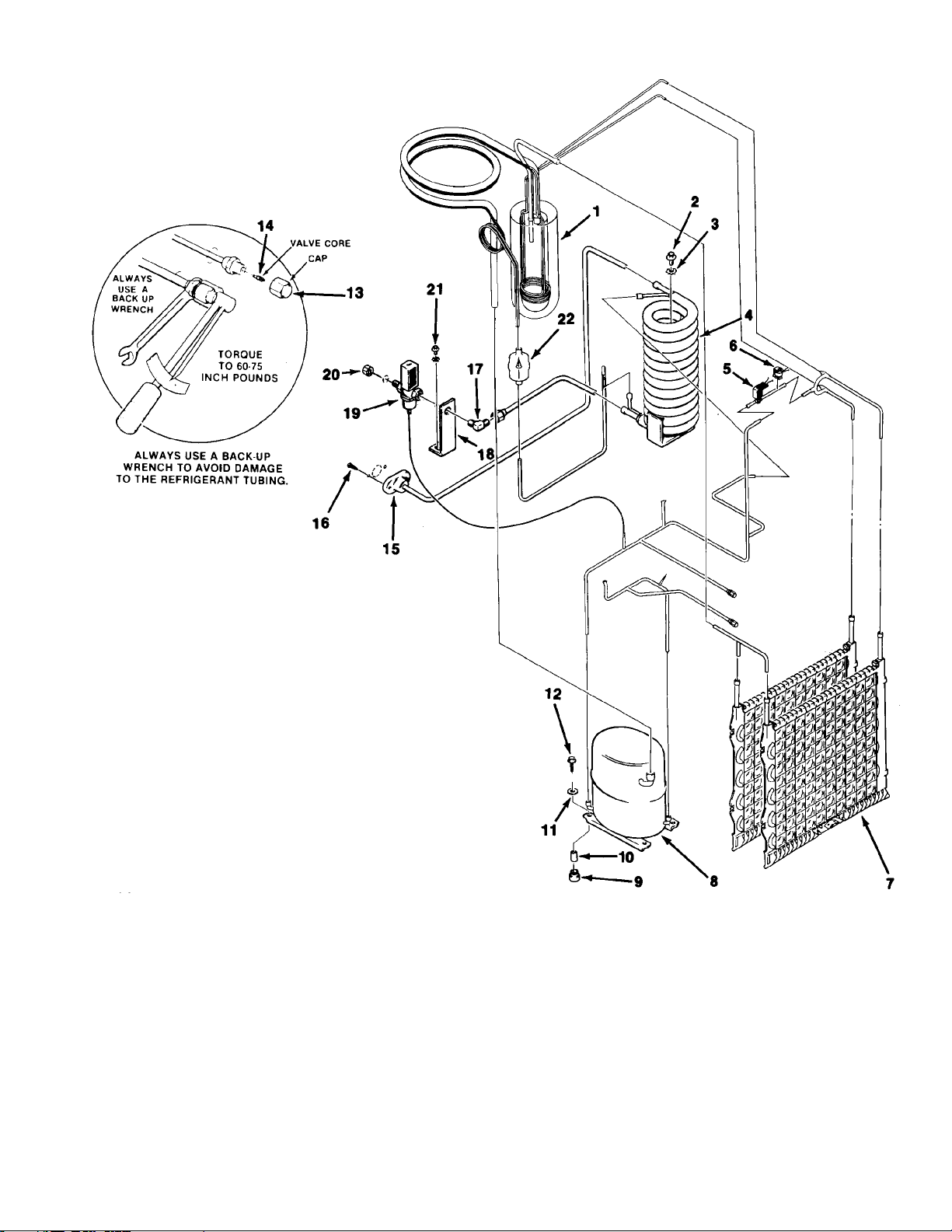

WATER COOLED REFRIGERATION
ITEM PART NUMBER NUMBER DESCRIPTION
1 A32174-020 Heat Exchanger 2 03-1645-01 Screw 3 03-1417-09 Lockwasher 4 18-6900-25 Condenser 5 12-2135-22 Hot Gas Valve & Coil 6 12-2300-03 Hi Temp. Cut Out 7 A30296-020 Evaporator Plate 8 18-8879-21 Compressor (208-230/60/1
18-8879-22 Compressor (203-230/60/3
(Both have an internal overload) 9 18-6800-01 Mounting Grommet 10 18-2300-26 Sleeve 11 03-1407-07 Washer 12 03-1405-20 Screw 13 16-0563-00 Valve Cap 14 16-0560-00 Valve Core 15 A33363-001 Drain Fab Assembly 16 03-1403-14 Screw 17 16-0401-02 Brass Elbow 18 no number Bracket 19 11-0424-01 Water Reg. Valve 20 03-1394-01 Pal Nut 21 03-1403-14 Screw 22 02-3319-02 Filter Drier
February 2004
Page 5
Page 7
CM650E SERVICE PARTS
WATER SYSTEM
ITEM PART NUMBER NUMBER DESCRIPTION
1 13-0840-01 Manifold Plug 2 A29703-001 Manifold Water Tube 3 02-2527-01 Water Distrib. Tube 4 13-0617-48 O-Ring (2) 5 02-2519-01 Plastic Tee 6 03-1404-10 Screw 7 02-2878-01 Sump End Cover 8 02-2868-01 Drain Trough 9 no number Cube Chute 10 02-2869-01 Sump 11 A30918-001 Sump Inlet Tube 12 03-1531-01 Screw 13 12-2313-03 Solenoid Valve 14 16-0791-01 Half Union 15 16-0162-00 Stainer 16 03-1394-01 Pal Nut 17 03-1645-01 Screw
ITEM PART NUMBER NUMBER DESCRIPTION
18 A32282-003 Drain Ass. (Air Cooled) 19 12-2265-22 Water Pump Assembly 20 03-1403-17 Screw 21 03-1407-03 Washer 22 03-1408-31 Washer 23 A30914-002 Pump Mounting Bracket 24 03-1417-05 Lockwasher 25 03-1406-05 Nut 26 03-1394-03 Pal Nut 27 03-1408-34 Special Washer 28 02-2642-01 Plate Mount 29 A30296-020 Evaporator 30 13-0674-07 Drain Hose, 8" 31 13-0674-07 Pump Hose, 33" 32 03-0727-09 Thumbscrew 33 03-1417-03 Lockwasher
November 2003
Page 6
Page 8
CM650E SERVICE PARTS
CONTROL BOX
ITEM PART NUMBER NUMBER DESCRIPTION
1 13-0557-00 Grommet 2 12-1213-10 Snap Bushing 3 03-1417-18 Lockwasher 4 03-1403-02 Screw 5 03-1403-02 Screw 6 03-1417-18 Lockwasher 7 11-0426-22 Fan Control 8 11-0425-21 High Press. Safety -AC
11-0410-22 High Press. Safety -WC 9 A32168-001 Control Box Cover 10 03-1531-01 Screw 11 12-2317-22 Timer & Switch 12 12-1879-03 Relay, 230 V 13 12-1912-01 Circuit Board 14 03-1403-02 Screw 15 03-1403-05 Screw 16 03-1417-03 Lockwasher 17 11-0427-22 Bin Thermostat 18 03-1403-05 Screw 19 03-1417-03 Lockwasher 20 11-0428-21 Cube Size Control
ITEM PART NUMBER NUMBER DESCRIPTION
21 03-1417-16 Lockwasher 22 12-0426-01 Switch 23 12-0426-01 Switch 24 12-1213-17 Snap Bushing 25 13-0557-00 Grommet 26 03-1423-01 Speed Nut 27 18-1903-46 Potential Relay 28 03-1403-02 Screw 29 03-1403-15 Screw 30 12-2469-02 Contactor,-32 (1 phase)
12-0739-02 Contactor, -3 (3 phase) 31 no number Twin Speed Nut 32 18-2200-39 Start Capacitor Bracket 33 03-1403-15 Screw 34 18-1901-48 Start Capacitor 35 18-2200-38 Start Capacitor Cap. 36 18-1902-45 Run Capacitor
November 2003
Page 7

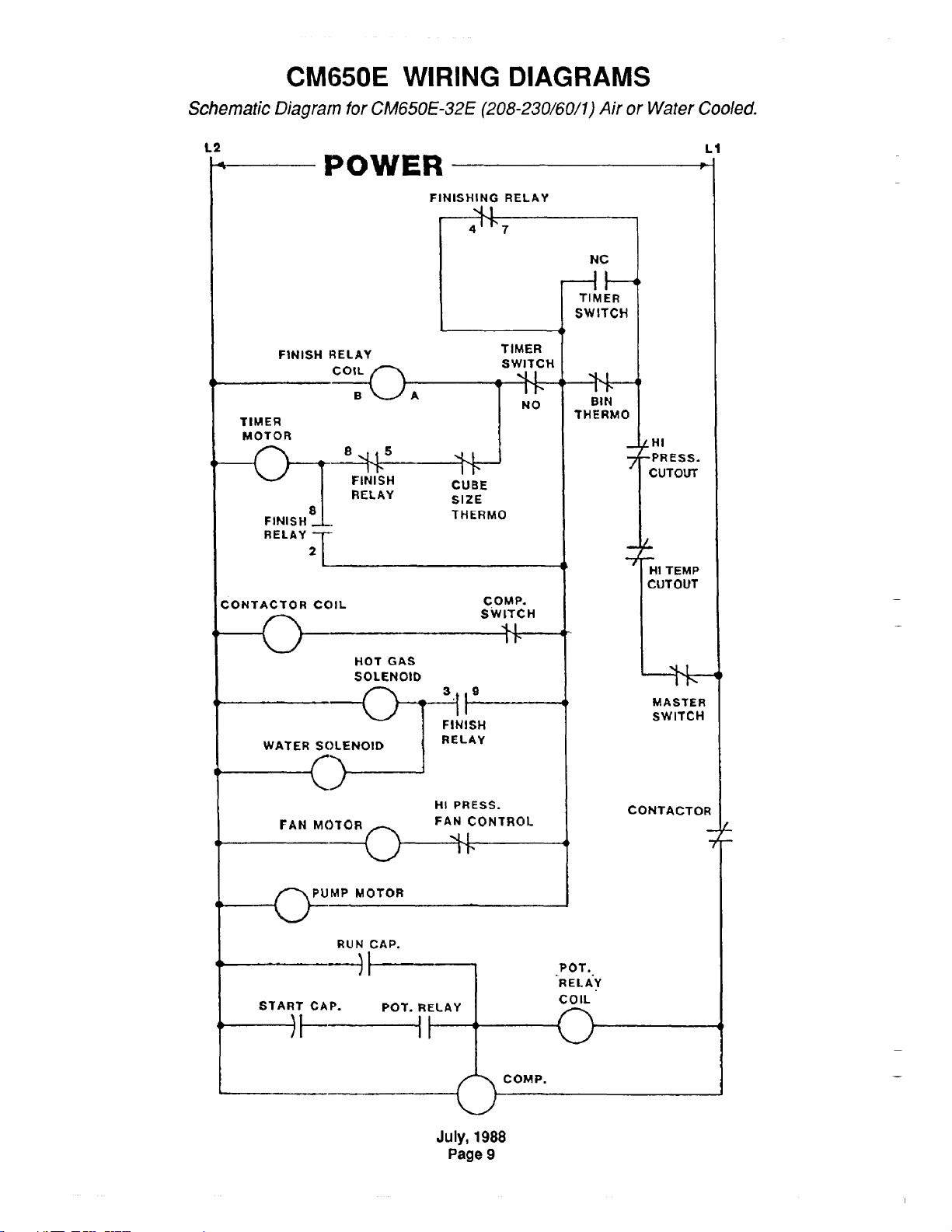

Page 9
Page 10
Page 11
