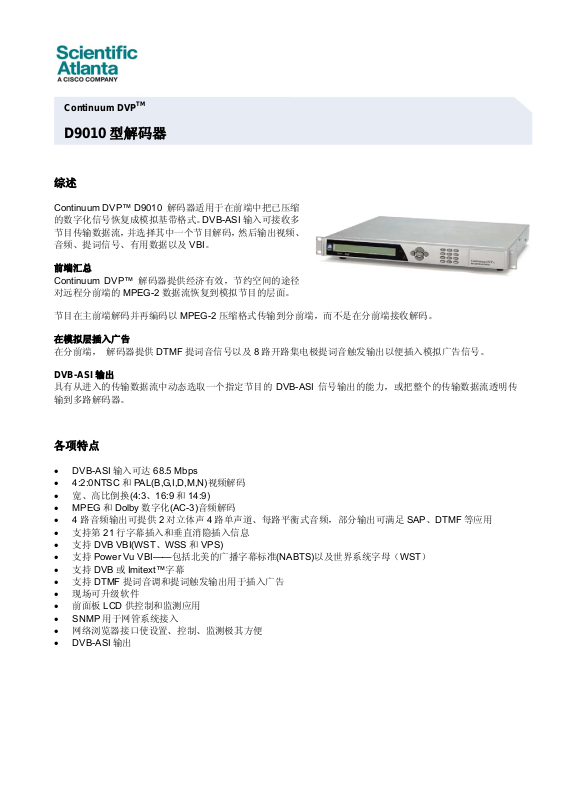

Page 1
Continuum DVPTM
D9010 型解码器
综述
Continuum DVP™ D9010 解码器适用于在前端中把已压缩
的数字化信号恢复成模拟基带格式。DVB-ASI 输入可接收多
节目传输数据流，并选择其中一个节目解码，然后输出视频、
音频、提词信号、有用数据以及 VBI。
前端汇总
Continuum DVP™ 解码器提供经济有效，节约空间的途径
对远程分前端的 MPEG-2 数据流恢复到模拟节目的层面。
节目在主前端解码并再编码以 MPEG-2 压缩格式传输到分前端，而不是在分前端接收解码。
在模拟层插入广告
在分前端， 解码器提供 DTMF 提词音信号以及 8 路开路集电极提词音触发输出以便插入模拟广告信号。
DVB-ASI 输出
具有从进入的传输数据流中动态选取一个指定节目的 DVB-ASI 信号输出的能力，或把整个的传输数据流透明传
输到多路解码器。
各项特点
• DVB-ASI 输入可达 68.5 Mbps
• 4:2:0NTSC 和 PAL(B,G,I,D,M,N)视频解码
• 宽、高比倒换(4:3、16:9 和 14:9)
• MPEG和 Dolby 数字化(AC-3)音频解码
• 4路音频输出可提供 2 对立体声 4 路单声道、每路平衡式音频，部分输出可满足 SAP、DTMF 等应用
• 支持第 21 行字幕插入和垂直消隐插入信息
• 支持 DVB VBI(WST、WSS 和 VPS)
• 支持 Power Vu VBI——包括北美的广播字幕标准(NABTS)以及世界系统字母（WST）
• 支持 DVB 或 Imitext™字幕
• 支持 DTMF 提词音调和提词触发输出用于插入广告
• 现场可升级软件
• 前面板 LCD 供控制和监测应用
• SNMP用于网管系统接入
• 网络浏览器接口使设置、控制、监测极其方便
• DVB-ASI 输出
Page 2
D9010 型解码器
应用框图
前端设备，支持业务模拟转向数字，见下图。
作为
Page 3
D9010 型解码器
各项指标
性能 描述
系统 MPEG-2、DVB 兼容
数字化输入和输出
模拟输出
VBI
数据输出
其他输出
环境/物理指标
电源
MPEG-2 传输输入达 68.5 M bps， EN50083-9，
DVB-ASI 同轴，188/204 字节数据包。
模拟视频输出
通道数：1 路（2 个独立的输出）
视频解压缩方式：MPEG-2，4:2:0
输出电平：1.0Vpp±5%
输出阻抗：75ohm
视频标准：NTSC 和 PAL（B/G/I/D/M/N）
频率特性：NTSC：0-4.2MHz< +0.5dB/-0.75dB
PAL：0-4.2MHz< +0.5dB/-1.25dB
最大视频清晰度：720×576
最大视频比特率：15Mbps
色度、亮度时延：±30ns
场失真：≤3%
行失真：≤3%
亮度非线性：≤5%
微分增益：≤3%
微分相位：≤3
信噪比：≥55dB
NTSC： 第 10、22 行 第 1、2 场 第 21 行 插入
NABTS、AMOL I 和 II（Nielsen）
RS-232 非同步数据率达 38.4Kbps，各种数据率
如下：300、1200、2400、4800、9900、19200、
38400bps
提词触发输出
输出数目：8 路
型式：开路集电极
提词音输出
平衡音频输出：-3dBµ±3dB，600ohm
输出阻抗：< 50 ohm
工作温度 0ºC——50ºC
储藏温度 -20ºC——70ºC
电压范围：100——240V AC
50/60Hz
字幕
0
MPEG-2 传输输出 EN50083-9，
DVB-ASI 同轴，188/204 字节数据包。
模拟音频输出
通道数：4 路单声/2 对立体声
音频解压缩：MPEG 或 Dolby 数字化
(AC-3)
输出电平：平衡，可调音频输出。工厂
设置为归一化增益（0dBm 输出通过
600ohm，0dBm 输入）。前面板可调输
出±6.0dB（基准 100Kohm）工厂校正
到满刻度±18dBµ
频率特性：±0.5dB，20Hz 到 20KHz（基
准 100Kohm）
总谐波失真： < 0.3%， 1KH (基准
100Kohm）
动态范围：85dB（CCIR/Arm，加权）
交叉串音：80dB，1KHz (典型）
PAL：第 7、22 行 第 1、2 场
WST、WSS、VPS
以太网输出 IP 数据
RJ-45，10/100BT 可达 10Mbps。
用于控制和监测的以太网输出：
RJ-45，10/100BT
MPEG-2 传输输出：
EN50083-9、DVB-ASI 同轴、188 字节
数据包
可编程继电器输出：
报警或组成 8 个开路集电极输出
尺寸：4.4cm 高×48.3cm 宽×38.1cm 深
1RU 高度，适用于 19``立柜 重量：4.5kg
功耗：50W（最大）
Page 4
D9010 型解码器
D9010 解码器后面板图
订购信息
北美区
部件号 描述
4003499
其它国家
部件号 描述
4008906
3993135
3993137
3993136
1001832
1001790
1001800
745415
科学亚特兰大（Scientific-Atlanta）和 Continuum DVP 是科学亚特兰大公司的注册商标。
产品的性能参数及供货情况如有变化恕不另行通知。
产品说明书以英文版为准，中文版仅供参考。
科学亚特兰大有限公司
上海代表处 +86-21-6237 5233
北京办事处 +86-10-8519 2028
www.sciatl.com.cn
January 2005
MPEG 和 DVB-ASI 基带解码器， 带北美电源线
MPEG 和 DVB-ASI 基带解码器， 无电源线
注意：请订购一个下面的电源线
欧洲适用电源线
英国适用电源线
意大利适用电源线
奥地利适用电源线
阿根廷适用电源线
巴西适用电源线
中国适用电源线
; www.sciatl.com Part Number 7004480RevB
