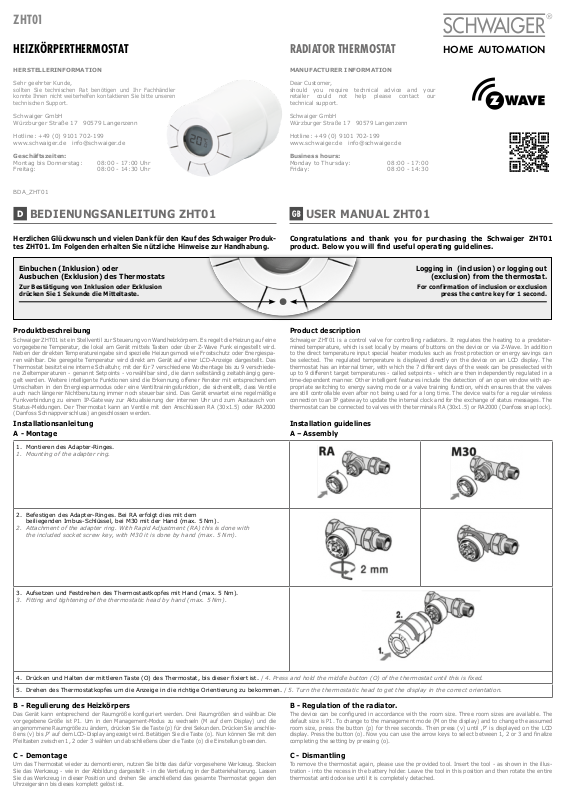

Schwaiger ZHT01 User Manual

ZHT01

HEIZKÖRPERTHERMOSTAT RADIATOR THERMOSTAT

HERSTELLERINFORMATION

Sehr geehrter Kunde,
sollten Sie technischen Rat benötigen und Ihr Fachhändler
konnte Ihnen nicht weiterhelfen kontaktieren Sie bitte unseren
technischen Support.

Schwaiger GmbH
Würzburger Straße 17 90579 Langenzenn

Hotline: [phone]
www.schwaiger.de [e-mail]

Geschäftszeiten:

Montag bis Donnerstag: 08:00 - 17:00 Uhr
Freitag: 08:00 - 14:30 Uhr

BDA_ZHT01

BEDIENUNGSANLEITUNG ZHT01

Herzlichen Glückwunsch und vielen Dank für den Kauf des Schwaiger Produk­tes ZHT01. Im Folgenden erhalten Sie nützliche Hinweise zur Handhabung.

Einbuchen (Inklusion) oder
Ausbuchen (Exklusion) des Thermostats

Zur Bestätigung von Inklusion oder Exklusion
drücken Sie 1 Sekunde die Mitteltaste.

MANUFACTURER INFORMATION

Dear Customer,
should you require technical advice and your
retailer could not help please contact our
technical support.

Schwaiger GmbH
Würzburger Straße 17 90579 Langenzenn

Hotline: [phone]
www.schwaiger.de [e-mail]

Business hours:

Monday to Thursday: 08:00 - 17:00
Friday: 08:00 - 14:30

USER MANUAL ZHT01

Congratulations and thank you for purchasing the Schwaiger ZHT01
product. Below you will find useful operating guidelines.

HOME AUTOMATION

Logging in (inclusion) or logging out

(exclusion) from the thermostat.

For confirmation of inclusion or exclusion

press the centre key for 1 second.

Produktbeschreibung

Schwaiger ZHT01 ist ein Stellventil zur Steuerung von Wandheizkörpern. Es regelt die Heizung auf eine
vorgegebene Temperatur, die lokal am Gerät mittels Tasten oder über Z-Wave Funk eingestellt wird.
Neben der direkten Temperatureingabe sind spezielle Heizungsmodi wie Frostschutz oder Energiespa
ren wählbar. Die geregelte Temperatur wird direkt am Gerät auf einer LCD-Anzeige dargestellt. Das
Thermostat besitzt eine interne Schaltuhr, mit der für 7 verschiedene Wochentage bis zu 9 verschiede
ne Zieltemperaturen - genannt Setpoints - vorwählbar sind, die dann selbständig zeitabhängig gere­gelt werden. Weitere intelligente Funktionen sind die Erkennung offener Fenster mit entsprechendem
Umschalten in den Energiesparmodus oder eine Ventiltrainingsfunktion, die sicherstellt, dass Ventile
auch nach längerer Nichtbenutzung immer noch steuerbar sind. Das Gerät erwartet eine regelmäßige
Funkverbindung zu einem IP-Gateway zur Aktualisierung der internen Uhr und zum Austausch von
Status-Meldungen. Der Thermostat kann an Ventile mit den Anschlüssen RA (30x1.5) oder RA2000
(Danfoss Schnappverschluss) angeschlossen werden.

-

-

Installationsanleitung
A - Montage

1. Montieren des Adapter-Ringes.

1. Mounting of the adapter ring.

2. Befestigen des Adapter-Ringes. Bei RA erfolgt dies mit dem
beiliegenden Imbus-Schlüssel, bei M30 mit der Hand (max. 5 Nm).

2. Attachment of the adapter ring. With Rapid Adjustment (RA) this is done with
the included socket screw key, with M30 it is done by hand (max. 5 Nm).

3. Aufsetzen und Festdrehen des Thermostastkopfes mit Hand (max. 5 Nm).

3. Fitting and tightening of the thermostatic head by hand (max. 5 Nm).

Product description

Schwaiger ZHT01 is a control valve for controlling radiators. It regulates the heating to a predeter­mined temperature, which is set locally by means of buttons on the device or via Z-Wave. In addition
to the direct temperature input special heater modules such as frost protection or energy savings can
be selected. The regulated temperature is displayed directly on the device on an LCD display. The
thermostat has an internal timer, with which the 7 different days of the week can be preselected with
up to 9 different target temperatures - called setpoints - which are then independently regulated in a
time-dependent manner. Other intelligent features include the detection of an open window with ap
propriate switching to energy saving mode or a valve training function, which ensures that the valves
are still controllable even after not being used for a long time. The device waits for a regular wireless
connection to an IP gateway to update the internal clock and for the exchange of status messages. The
thermostat can be connected to valves with the terminals RA (30x1.5) or RA2000 (Danfoss snap lock).

Installation guidelines
A – Assembly

-

4. Drücken und Halten der mittleren Taste (O) des Thermostat, bis dieser fixiert ist. / 4. Press and hold the middle button (O) of the thermostat until this is fixed.

5. Drehen des Thermostatkopfes um die Anzeige in die richtige Orientierung zu bekommen. / 5. Turn the thermostatic head to get the display in the correct orientation.

B - Regulierung des Heizkörpers

Das Gerät kann entsprechend der Raumgröße konfiguriert werden. Drei Raumgrößen sind wählbar. Die
vorgegebene Größe ist P1. Um in den Management-Modus zu wechseln (M auf dem Display) und die
angenommene Raumgröße zu ändern, drücken Sie die Taste (p) für drei Sekunden. Drücken Sie anschlie
ßens (v) bis ‚P‘ auf dem LCD-Display angezeigt wird. Betätigen Sie die Taste (o). Nun können Sie mit den
Pfeiltasten zwischen 1, 2 oder 3 wählen und abschließens über die Taste (o) die Einstellung beenden.

C - Demontage

Um das Thermostat wieder zu demontieren, nutzen Sie bitte das dafür vorgesehene Werkzeug. Stecken
Sie das Werkzeug - wie in der Abbildung dargestellt - in die Vertiefung in der Batteriehalterung. Lassen
Sie das Werkzeug in dieser Position und drehen Sie anschließend das gesamte Thermostat gegen den
Uhrzeigersinn bis dieses komplett gelöst ist.

B - Regulation of the radiator.

The device can be configured in accordance with the room size. Three room sizes are available. The
default size is P1. To change to the management mode (M on the display) and to change the assumed

-

room size, press the button (p) for three seconds. Then press (v) until ‚P‘ is displayed on the LCD
display. Press the button (o). Now you can use the arrow keys to select between 1, 2 or 3 and finalize
completing the setting by pressing (o).

C - Dismantling

To remove the thermostat again, please use the provided tool. Insert the tool - as shown in the illus­tration - into the recess in the battery holder. Leave the tool in this position and then rotate the entire
thermostat anticlockwise until it is completely detached.

Verhalten des Gerätes im Z-Wave Netz

Im Auslieferungszustand ist das Gerät mit keinem Z-Wave-Netz verbunden. Damit es mit an­deren Z-Wave Geräten kommunizieren kann, muss es in ein bestehendes Z-Wave Netz eingebunden
werden. Dieser Prozess wird bei Z-Wave Inklusion genannt. Geräte können Netzwerke auch wieder
verlassen. Dieser Prozess heißt bei Z-Wave Exklusion. Beide Prozesse werden von einem Controller
gestartet, der dazu in einen Inklusion- bzw. Exklusion-Modus geschaltet werden muss. Das Handbuch
des Controllers enthält Informationen, wie er in diese Modi zu schalten ist.
Erst wenn der Controller des Z-Wave Netzes im Inclusion-Modus ist, können Geräte hinzugefügt wer
den. Das Verlassen des Netzes durch Exklusion führt zum Rücksetzen dieses Gerätes in den Auslie­ferungszustand.

-

Bedienung des Gerätes

Dieses Danfoss-Gerät wird über Funkkommandos von einem Z-Wave Controller aus betrieben. Es
arbeitet in zwei verschiedenen Modi:
Direkte Einstellung des Temperatur-Sollwertes über den Controller (Achtung: Es kann zu einer Verzö
gerung in der Ausführung eines Sollwertbefehls aufgrund des Wakeup-Intervalls des Gerätes kommen.
Wenn der Sollwert beispielsweise auf 16.00 Uhr geändert werden soll und das Wakeup-Intervall 15
Minuten beträgt, sollte der Befehl spätestens 15.45 Uhr gesendet werden.)
Herunterladen eines ganzen Wochenzeitplanes in das Gerät, durch welchen anschließend die Wärme
unabhängig vom Controller reguliert wird. Das Gerät ist in der Lage, einen kompletten Zeitplan mit
bis zu 9 verschiedenen Sollwerten je Wochentag auszuführen. Das Gerät errechnet die beste Zeit zum
Hoch- oder Herunterregulieren der Wärme.
Der aktuelle Temperatur-Sollwert wird auf dem LCD-Display angezeigt und kann mit den Pfeiltasten
auf dem Gerät überschrieben werden. Das Überschreiben ist nur temporär und gilt nur bis die nächste
Änderung des Temperatur- Sollwertes (entweder ausgelöst durch einen externen Z-Wave Befehl oder
durch den internen heruntergeladen Zeitplan) aktiv wird.
Das Gerät ist zudem in der Lage, offene Fenster zu erkennen (plötzlicher Temperaturabfall für kurze
Zeit) und daraufhin die Wärme für 30 Minuten herunterzuregeln, um Energie zu sparen.

Lokaler LCD-Display

Über den lokalen LCD-Display lässt sich der Sta­tus des Gerätes ablesen.

Verbindungstest

Das Thermostat ermöglicht, die Qualität der
Verbindung zum Controller zu überprüfen. Drü
cken Sie die mittlere Taste (o) für 3 Sekunden
bis ‚M‘ angezeigt wird. Wählen Sie mit Hilfe der
Pfeiltasten „LI“ in der Anzeige und bestätigen Sie
den Verbindungstest mit der mittleren Taste. Der
Verbindungstest wird durch ein blinkendes An
tennen-Symbol signalisiert. Wenn dieses Symbol
nach ca. 3 Sekunden noch immer blinkt, gibt es
ein Problem mit der Funk-Verbindung.
Hört das Antennen-Symbol auf zu blinken, ist die
Qualität der Verbindung ausreichend. Gleichzeitig
wird ein erfolgreicher Verbindungstest den Aus
nahmemodus, wie folgt beschrieben, beenden.

Das Gerät wendet mehrere Technologien an, um die Batterielebensdauer zu verlängern. Es kombi
niert mehrere Befehle zu einem einzelnen Befehl und passt sein Verhaltens an die Fähigkeiten des
Netzwerk-Controllers an. Achten Sie darauf, den ZHT01 nur in Verbindung mit Z-Wave Controllern,
welche eine vollständige Umsetzung aller von Danfoss empfohlenen Batterielebensdauer verlängern
den Methoden unterstützen, zu nutzen. Alle Controller mit Z-Wave.Me Software (wie z.B. RaZberry)
unterstützen diese Methoden in vollem Umfang.
Ein geringes Batterielevel wird durch Blinken des Glockensymbols angezeigt. Gleichzeitig leuchtet für
etwa 19 bis 22 Stunden der Display 8 mal pro Stunde auf. Eine schwache Batterie führt zudem dazu,
dass das System automatisch in den Frostschutzmodus umschaltet.

-

-

-

Batteriestatus

battery Status

Z-Wave
Funkverbindung

Z-Wave Network
connection

Kindersicherung

Child lock

-

Beleuchtetes Display

illuminated display

-

-

Kinderschutz

Das Gerät verfügt über einen Kinderschutzmechanismus. Dabei wird die lokale Bedienung über Tasten
gesperrt und es ist nur noch eine Bedienung über Funk möglich. Die Sicherung wird via Funk über
Z-Wave Kommandos aktiviert/ deaktiviert. Ein kleines Sicherungssymbol im Display signalisiert den
Sicherungsmodus.

Kommunikation mit einem batteriebetriebenen Gerät

Das Gerät ist batteriegespeist und damit in der Regel in einem Tiefschlafmodus um Strom zu sparen.
Im Tiefschlafmodus kann das Gerät keine Funksignale empfangen. Daher wird ein (statischer) Cont
roller benötigt, der netzgespeist und damit immer funkaktiv ist. Dieser Controller - zum Beispiel ein
IP-Gateway - verwaltet eine Nachrichten-Mailbox für dieses batteriegespeiste Gerät, in dem Nachrich
ten an dieses Gerät zwischengespeichert werden. Ohne einen solchen statischen Controller wird die
Nutzung dieses batteriebetriebenen Gerätes sehr schnell zur Entladung der Batterie führen oder die
Nutzung ist komplett unmöglich.
Dieses Gerät weckt regelmäßig auf, meldet dies durch Aussenden einer sogenannten Wakeup-Notifi
kation und leert dann seine Mailbox im statischen Controller. Dafür muss bei der Inclusion die Node-ID
des Controllers und ein Aufweckinterval definiert werden. Erfolgt die Inklusion durch einen statischen
Controller wie zum Beispiel ein IPGateway, wird dieser Controller diese Konfiguration automatisch
erledigen und in der Regel eine Nutzerschnittstelle anbieten, um das Aufweckinterval den Nutzerbe
dürfnissen anzupassen. Das Aufweckinterval ist ein Kompromiss zwischen maximaler Batterielaufzeit
und minimaler Reaktionszeit des batteriegespeisten Gerätes.

Ein Klick auf die Mitteltaste weckt den Sensor auf. Er bleibt danach 30 Sekunden wach.

Es ist möglich die Gerätenummer 255 als Zielgerät für die Wakeup-Notifikation anzugeben. In diesem
Falle wird die Nachricht als Broadcast an alle Geräte mit direkter Funkverbindung gesendet. Dem Vor­teil der sofortigen Benachrichtigung steht als Nachteil gegenüber, das das Gerät gegebenenfalls mehr
Zeit im aktiven Modus und damit mehr Batterieladekapazität verbraucht.

-

-

-

-

Batterien

Dieses Gerät wird mit Batterien betrieben. Nur
Batterien des angegebenen Typs verwenden.
Niemals alte und neue Batterien im gleichen
Gerät vermischen. Gebrauchte Batterien enthal
ten gefährliche Stoffe und dürfen nicht mit dem
Hausmüll entsorgt werden! Batterietyp: 2 x AA

Entsorgungshinweis

Dieses Gerät enthält Batterien. Bitte beachten
Sie die gültigen Entsorgungsvorschriften für Bat
terien. Das ist ein elektrisches Gerät. Es kann
kostenfrei bei entsprechenden Annahmestellen
abgegeben werden.

EG Konformitätserklärung

„Hiermit erklärt die Schwaiger GmbH, dass sich
das Produkt ZHT01 in Übereinstimmung mit den
grundlegenden Anforderungen und den übri
gen einschlägigen Bestimmungen der Richtlinie
1999/5/EG befindet.“. Die Konformitätserklärung
kann unter folgender Adresse gefunden werden:
http://www.schwaiger.de/downloads

-

Technische Daten / Technical specifications

Batterietyp /

Explorer Frames Ja / Yes

-

SDK

Geräteart / Type of equipment Slave with routing capabilities

Allgemeiner Z-Wave-Gerätetyp / General Z-Wave device type

Spezieller Z-Wave-Gerätetyp / Special Z-Wave device type

Router

-

FLiRS Nein / No

Firmware Version

Battery type

Functioning of the device in the Z-Wave network

When delivered, the device is not connected to a Z-Wave network. It must be integrated into an
existing Z-Wave network so that it can communicate with other Z-Wave devices. This process is called
Z-Wave inclusion. Devices can also be removed from networks again. This process is called Z-Wave
exclusion. Both processes are started from a controller that must be connected to an inclusion and/
or exclusion mode. The manual of the controller contains information on how it is to be connected
in these modes.

Devices can only be added when the controller of the Z-Wave network is in inclusion mode. Leaving the
network by exclusion will reset this device to its factory defaults.

Operation of the device

This Danfoss device is operated via wireless commands from a Z-Wave controller. It operates in two
different modes:

Direct setting of the temperature setpoint via the controller (Note: there may be a delay in the exe­cution of a setpoint command due to the wakeup interval of the device. If the setpoint value is to be
changed, for example, to 16.00 and the wakeup interval is 15 minutes, the command should not be
set later than 15.45).

Downloading an entire weekly schedule into the device through which the heat is then regulated inde
pendently of the controller. The device is able to run a full schedule with up to 9 different setpoints for
each day of the week. The device calculates the best time to regulate the heat up or down.

The current temperature setpoint is displayed on the LCD screen and can be overwritten using the
arrow keys on your device. Overwriting is only temporary and is only valid until the next change of the
temperature setpoint (either triggered by an external Z-Wave command or by the internal downloaded
schedule).

The device is also able to recognize an open win
dow (a sudden drop in temperature for a very
short time) and to then turn down the heat for
30 minutes in order to save energy.

Soll-Temperatur

Temperature
set point

Local LCD display

The local LCD display allows the status of the
device to be read.

-

-

Connection test

The thermostat allows you to check the quality

Alarm / Alarm

Frostschutz

Frost protection

If the antenna symbol stops flashing, the quality of the connection is sufficient. At the same time a
successful connection test will terminate the exception mode, described as follows.

The device uses several technologies to extend battery life. It combines multiple commands into a
single command and adapts its behaviour to the capabilities of the network controller. Be sure to use
the ZHT01 only in conjunction with Z-Wave controllers that support the full implementation of all rec
ommended Danfoss battery life-prolonging methods. All controllers with Z-Wave.Me software (such as
RaZberry) support these methods in full.

A low battery level is indicated by flashing of the bell icon. At the same the display lights up 8 times
per hour for about 19 to 22 hours. A weak battery also means that the system automatically switches
to frost protection mode.

of the connection to the controller. Press the
centre button (o) for 3 seconds until ‚M‘ ap
pears. Select ‚L‘ in the display using the arrow
keys and confirm the connection test with the
centre button. The connection test is indicated
by a flashing antenna symbol. If this symbol is
still flashing after about 3 seconds, there is a
problem with the Radio connection.

-

-

Child protection

The device has a child protection mechanism. The local operation by means of buttons is locked and
only wireless operation is possible. The safety device is activated/deactivated via wireless Z-Wave
commands. A little security symbol on the display indicates the backup mode.

Communication with a battery-powered device

The device is battery-powered and to save power it is thus usually in deep sleep mode. In deep sleep
mode the device cannot receive any wireless signals. Therefore, a (static) controller is required, which
is mains-powered and therefore always available for wireless data transmission. This controller - for
example, an IP gateway - manages a message mailbox for this battery-powered device, in which
messages to the unit can be temporarily stored. Without such a static controller using this battery-op
erated device will quickly discharge the battery or render use completely impossible.

This device regularly „wakes up,“ reports this by sending a so-called wakeup notification, and then
empties its mailbox in the static controller. The node ID of the controller and a wake up interval must
be defined with the inclusion. If the inclusion is carried out by means of a static controller such as an
IP Gateway,
this controller will automatically perform this configuration and usually offer a user interface, to adapt
the wake up interval to user needs. The wake up interval is a compromise between maximum battery
life and minimum response time of the battery-powered device.

A click on the centre button wakes up the sensor. It then stays awake for 30 seconds.

It is possible to specify the device number 255 as the destination device for the wakeup notification.
In this case, the message is sent as a broadcast to all devices with direct wireless connection. The
advantage of immediate notification is offset by the disadvantage that, where appropriate, the device
consumes more time in active mode and thus more battery capacity.

-

Batteries

This device is powered by batteries. Use only
batteries of the specified type. Used batteries
contain hazardous substances and must not be

2 x AA

4.55.00

Thermostat

Setpoint Thermostat

Nein /

No

3.48

disposed of with household waste!
Battery type: 2 x AA

Disposal information

This product contains batteries. Please refer to
the applicable disposal regulations for batteries.
It is an electrical device. They can be disposed of
free of charge at specified disposal sites.

EC Declaration of Conformity

„Hereby Schwaiger GmbH declares that the
product ZHT01 is in compliance with the essen
tial requirements and other relevant provisions
of Directive 1999/5/EC.“ The Declaration of Con
formity can be found at the following address:
http://www.schwaiger.de/downloads

-

-
