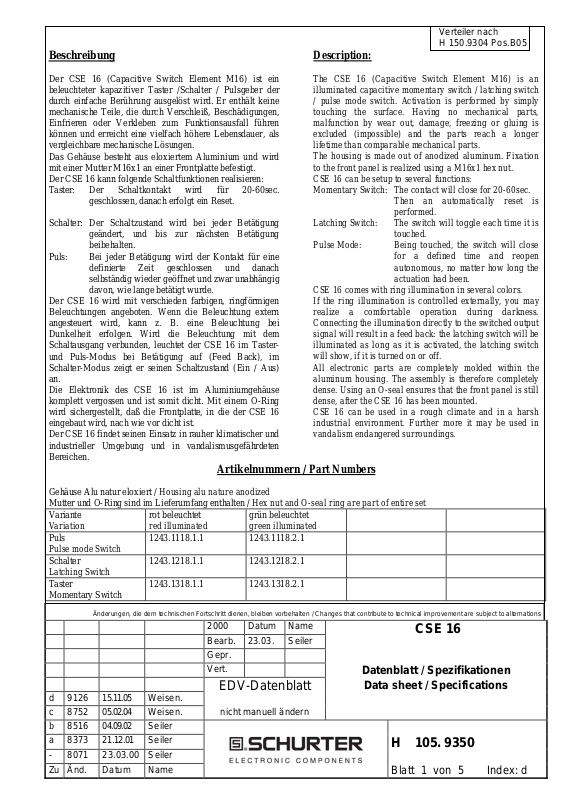

Verteiler nach
6
H 150.9304 Pos.B05
Beschreibung
Der CSE 16 (Capacitive Switch Element M16) ist ein
beleuchteter kapazitiver Taster /Schalter / Pulsgeber der
durch einfache Berührung ausgelöst wird. Er enthält keine
mechanische Teile, die durch Verschleiß, Beschädigungen,
Einfrieren oder Verkleben zum Funktionsausfall führen
können und erreicht eine vielfach höhere Lebensdauer, als
vergleichbare mechanische Lösungen.
Das Gehäuse besteht aus eloxiertem Aluminium und wird
mit einer Mutter M16x1 an einer Frontplatte befestigt.
Der CSE 16 kann folgende Schaltfunktionen realisieren:
Taster: Der Schaltkontakt wird für 20-60sec.
geschlossen, danach erfolgt ein Reset.
Schalter: Der Schaltzustand wird bei jeder Betätigung
geändert, und bis zur nächsten Betätigung
beibehalten.
Puls: Bei jeder Betätigung wird der Kontakt für eine
definierte Zeit geschlossen und danach
selbständig wieder geöffnet und zwar unabhängig
davon, wie lange betätigt wurde.
Der CSE 16 wird mit verschieden farbigen, ringförmigen
Beleuchtungen angeboten. Wenn die Beleuchtung extern
angesteuert wird, kann z. B. eine Beleuchtung bei
Dunkelheit erfolgen. Wird die Beleuchtung mit dem
Schaltausgang verbunden, leuchtet der CSE 16 im Tasterund Puls-Modus bei Betätigung auf (Feed Back), im
Schalter-Modus zeigt er seinen Schaltzustand (Ein / Aus)
an.
Die Elektronik des CSE 16 ist im Aluminiumgehäuse
komplett vergossen und ist somit dicht. Mit einem O-Ring
wird sichergestellt, daß die Frontplatte, in die der CSE 16
eingebaut wird, nach wie vor dicht ist.
Der CSE 16 findet seinen Einsatz in rauher klimatischer und
industrieller Umgebung und in vandalismusgefährdeten
Bereichen.
Description:
The CSE 16 (Capacitive Switch Element M16) is an
illuminated capacitive momentary switch / latching switch
/ pulse mode switch. Activation is performed by simply
touching the surface. Having no mechanical parts,
malfunction by wear out, damage, freezing or gluing is
excluded (impossible) and the parts reach a longer
lifetime than comparable mechanical parts.
The housing is made out of anodized aluminum. Fixation
to the front panel is realized using a M16x1 hex nut.
CSE 16 can be setup to several functions:
Momentary Switch: The contact will close for 2 0-60sec.
Then an automatically reset is
performed.
Latching Switch: The switch will toggle each time it is
touched.
Pulse Mode: Being touched, the switch will close
for a defined time and reopen
autonomous, no matter how long the
actuation had been.
CSE 16 comes with ring illumination in several colors.
If the ring illumination is controlled externally, you may
realize a comfortable operation during darkness.
Connecting the illumination directly to the switched outp ut
signal will result in a feed back: the latching switch will be
illuminated as long as it is activated, the latching switch
will show, if it is turned on or off.
All electronic parts are completely molded within the
aluminum housing. The assembly is therefore completely
dense. Using an O-seal ensures that the front panel is still
dense, after the CSE 16 has been mounted.
CSE 16 can be used in a rough climate and in a harsh
industrial environment. Further more it may be used in
vandalism endangered surroundings.
Artikelnummern / Part Numbers
Gehäuse Alu natur eloxiert / Housing alu nature anodized
Mutter und O-Ring sind im Lieferumfang enthalten / Hex nut and O-seal ring are part of entire set
Variante
Variation
Puls
Pulse mode Switch
Schalter
Latching Switch
Taster
Momentary Switch
rot beleuchtet
red illuminated
1243.1118.1.1 1243.1118.2.1
1243.1218.1.1 1243.1218.2.1
1243.1318.1.1 1243.1318.2.1
grün beleuchtet
green illuminated
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations
2000 Datum Name
Bearb. 23.03. Seiler
Gepr.
Vert.
d 9126 15.11.05 Weisen.
c 8752 05.02.04 Weisen. nicht manuell ändern
8516 04.09.02 Seiler
b
a 8373 21.12.01 Seiler
- 8071 23.03.00 Seiler
Zu Änd. Datum Name
EDV-Datenblatt
Datenblatt / Spezifikationen
Data sheet / Specifications
CSE 1
H 105. 9350
Blatt 1 von 5 Index: d
Verteiler nach
6
H 150.9304 Pos.B05
Abmessungen / Dimension
Anschluß / Pinout
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations
2000 Datum Name
Bearb. 23.03. Seiler
Gepr.
Vert.
d 9126 15.11.05 Weisen.
c 8752 05.02.04 Weisen. nicht manuell ändern
8516 04.09.02 Seiler
b
a 8373 21.12.01 Seiler
- 8071 23.03.00 Seiler
Zu Änd. Datum Name
EDV-Datenblatt
Datenblatt / Spezifikationen
Data sheet / Specifications
CSE 1
H 105. 9350
Blatt 2 von 5 Index: d
Verteiler nach
6
H 150.9304 Pos.B05
Bohrbild / Drilling diagram Schaltausgang / Output
Ausgang: npn, p-schaltend
Output: npn, p-switched
Beleuchtungsvarianten / variation off illumination
LED Controll
verbunden mit
connected to
OUT
VCC
0V
Taster betätigt
switch aktuated
Ja / yes
Nein / no
Nicht relevant
not relavant
Ja /Nein
Yes/no
LED
Zustand
reaktion
leuchtet / a light
Aus / off
leuchtet / alight Standard Beleuchtung
leuchtet
off
Bemerkung
comment
Rückmeldung
feedback
standard illumination
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations
2000 Datum Name
Bearb. 23.03. Seiler
Gepr.
Vert.
d 9126 15.11.05 Weisen.
c 8752 05.02.04 Weisen. nicht manuell ändern
8516 04.09.02 Seiler
b
a 8373 21.12.01 Seiler
- 8071 23.03.00 Seiler
Zu Änd. Datum Name
EDV-Datenblatt
Datenblatt / Spezifikationen
Data sheet / Specifications
CSE 1
H 105. 9350
Blatt 3 von 5 Index: d
Verteiler nach
6
H 150.9304 Pos.B05
Mechanische Kennwerte:
Mechanical data:
Betätigungskraft (min) Actuating force (min)
Schaltweg Contact travel
F
S
A
A
Berührung / Touch
[N]
0 [mm]
Endanschlagfestigkeit End stop strength --- IK 05 DIN EN
50102
Lebensdauer (mechanisch) Lifetime (mechanical) --- 2 Mio Betätigungen
/ Actuations
Max. Anzugsdrehmoment Max. torque
Elektrische Kennwerte
Electrical data
Versorgungsspannung Supply voltage
Eingangsstrom Supply current I
(abhängig von Versorgungsspannung)
* ohne LED, nicht betätigt * without LED, not actuated
* ohne LED, betätigt * without LED, actuated
* mit LED, nicht betätigt (LED aus) * with LED, not actuated (LED off)
* mit LED, betätigt (LED ein) * with LED, actuated (LED on)
(depending on supply voltage)
Schaltstrom Switching current
Nennschaltleistung Rated breaking capacity
Funktionen Functions Schalter / Latching switch
Taster / Momentary switch
Puls / Pulse mode
Schließdauer bei Fkt. Puls duration of pulse using pulse mode T
Schaltausgang
(siehe anliegende Skizze)
Min. notwendiger
Spannungsanstieg
Impulsdauer des ResetImpulses nach dem Zuschalten
der Betriebsspannung
Lebensdauer
Output
(refer to enclosed sketch)
Min. supply turn on slope
Reset-Impulse after supply
voltage turn on
F
Tmax
V
CC
CC
V
/ I
cc
CC 7/2 12/2 24/4
V
/ I
cc
CC 7/3 12/6 24/8
V
/ I
cc
CC 7/2 12/3 24/3
V
/ I
cc
CC 7/5 3/17 24/20
I
out,max
P
max
ulse
---
NPN + 1 Diode ----
10V / 100µs
230 [Ncm]
+7.5... +24 [V]
[V] / [mA]
[V] / [mA]
[V] / [mA]
[V] / [mA]
[mA]
175
[mW]
250
---
---
---
75 [ms]
[ms
< 30
[Mio.]
2
Lifetime
Durchgangswiderstand Inital contact resistance
Prellzeit Contact bounce time
Isolationswiderstand Insulation resistance
R
initial
T
bounce
R
isoll
NPN
none [msec]
1,5
---
[kV]
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations
2000 Datum Name
Bearb. 23.03. Seiler
Gepr.
Vert.
EDV-Datenblatt
Datenblatt / Spezifikationen
Data sheet / Specifications
d 9126 15.11.05 Weisen.
c 8752 05.02.04 Weisen. nicht manuell ändern
8516 04.09.02 Seiler
b
a 8373 21.12.01 Seiler
- 8071 23.03.00 Seiler
Zu Änd. Datum Name
CSE 1
H 105. 9350
Blatt 4 von 5 Index: d
Verteiler nach
6
H 150.9304 Pos.B05
Klimatische Kennwerte:
Climatic data:
Betriebstemperatur Operating temperature
Lagertemperatur Storage temperature
T
A
T
store
-20...+85
[°C]
[°C]
Schutzklasse Degree of protection (sealed) --- 67 acc. to IP
Hinweis:
fließendes Wasser kann die Fkt.
vorübergehend beeinträchtigen
Remark:
flowing water may
influence the function momentarily
Approbation:
Approvals:
Baumusterprüfbescheinigung Examination certificate --- --- --Zulassung Permission(listing) --- CE ---
Sonstige Kennwerte:
Other data:
Verpackung Packing
Werkstoffe Materials
Gehäuse Housing Aluminium
Leuchtring Illumination ring Polyamide
Sonstiges:
Anschlußtechnik Connection
4-pol. Flachbandkabel 4-pol.cabel
Zubehör Accessories
Rückmeldung Feedback
LED mit Signalausgang LED with output
Verbinden: connected
Nicht betätigt = LED aus non touched = LED off
betätigt = LED ein touched = LED on
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten / Changes that contribute to technical improvement are subject to alternations
2000 Datum Name
Bearb. 23.03. Seiler
Gepr.
Vert.
EDV-Datenblatt
Datenblatt / Spezifikationen
Data sheet / Specifications
d 9126 15.11.05 Weisen.
c 8752 05.02.04 Weisen. nicht manuell ändern
8516 04.09.02 Seiler
b
a 8373 21.12.01 Seiler
- 8071 23.03.00 Seiler
Zu Änd. Datum Name
CSE 1
H 105. 9350
Blatt 5 von 5 Index: d
