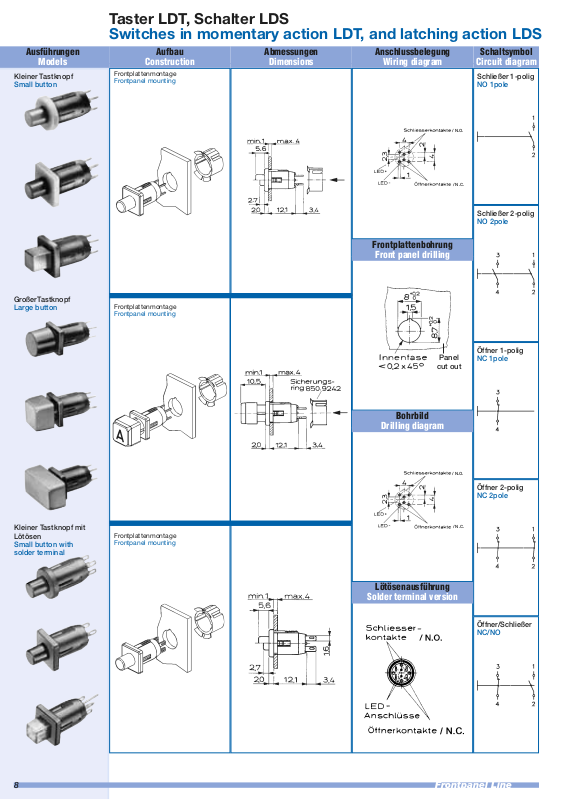

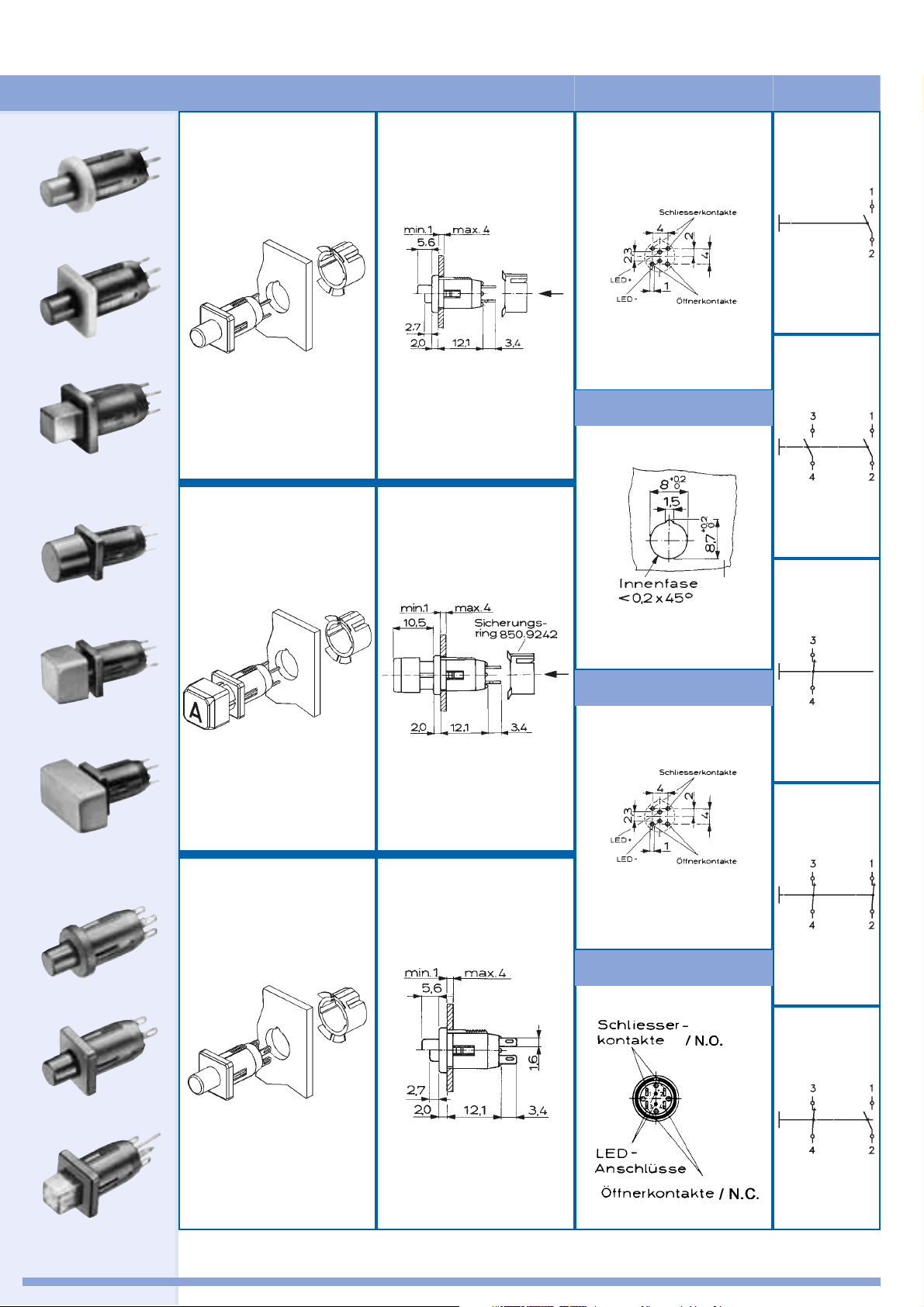

Page 1
Ausführungen
Models
Kleiner Tastknopf
Small button
Taster LDT, Schalter LDS
Switches in momentary action LDT, and latching action LDS
Aufbau
Construction
Frontplattenmontage
Frontpanel mounting
Abmessungen
Dimensions
Anschlussbelegung
Wiring diagram
Frontplattenbohrung
Front panel drilling
Schaltsymbol
Circuit diagram
Schließer 1-polig
NO 1pole
/ N.O.
/ N.C.
Schließer 2-polig
NO 2pole
GroßerTastknopf
Large button
Kleiner Tastknopf mit
Lötösen
Small button with
solder terminal
Frontplattenmontage
Frontpanel mounting
Frontplattenmontage
Frontpanel mounting
Bohrbild
Drilling diagram
Panel
cut out
/ N.O.
/ N.C.
Öffner 1-polig
NC 1pole
Öffner 2-polig
NC 2pole
Lötösenausführung
Solder terminal version
Öffner/Schließer
NC/NO
8
Frontpanel Line
Page 2
Technische Daten LDT, LDS
Technical Data LDT, LDS
1. Mechanische Kennwerte / Mechanical data
Betätigungskraft / Actuating force
Schaltweg / Contact travel
Endbetätigungsweg / End contact travel
Endanschlagfestigkeit (DIN 41640 Teil 19)
End stop strength
Lebensdauer (IEC 512-5 Test 9a, Betätigungskraft 5N)
Lifetime
2. Elektrische Kennwerte / Electrical data
Schaltspannung
Switching voltage
Schaltstrom max. / Switching current max.
Lebensdauer (bei Nennschaltleistung 1,2W)
Lifetime (rated interrupting capacity1,2W)
Durchgangswiderstand, neu (IEC 512-2, mV-Methode)
Initial contact resistance, new
Durchgangswiderstand, nach 105Schaltungen
Initial contact resistance, after 105 cycles
1,5N ±0,3N
1,35mm ±0,2mm
2,9mm ±0,1mm
> 50N
> 105 Betätigungen / Operations
min.: 100mV AC/DC
max.: 60V AC / 50V DC
200mA
> 105 Schaltungen
Cycles
< 20mΩ
< 25mΩ
Isolationswiderstand (IEC 512-2) / Insulation resistance
Prellzeit / Contact bounce time
3. Sonstige Kennwerte / Other data
Lötbarkeit / Solderability IEC 68-2-20 Test Ta, Methode 1
Lötwärmebeständigkeit IEC 68-2-20 Test Tb, Methode 1A
Soldering heat resistance
Umgebungstemperatur beleuchtet / illuminated
Ambient temperature unbeleuchtet / non-illuminated
Lagertemperatur beleuchtet / illuminated
Storage temperature unbeleuchtet / non-illuminated
Schutzgrad (IEC 529 DIN 40050) / Degree of protection
4. Werkstoffe / Materials
Sockel / Socket
Tastknopf / Button
> 1010Ω
typ. 0,5ms
235°C / 2s
260°C / 5s
-25°C…+60°C
-25°C…+85°C
-25°C…+60°C
-25°C…+85°C
IP 40
Thermoplast PES
Thermoplast PC
Kontakte / Contacts Gold auf Anfrage / Gold on request
Kontaktfeder / Contact spring
Anschlüsse / Terminals
5. LED Kennwerte / LED data
Siehe Seite 40 / see page 40
Frontpanel Line
CuZn 37, mit 5µm Ag
CuBe, mit 5µm Ag
CuZn 37, mit 4µm SN Pb 40
0925.9730
0925.9731
0925.9732
9

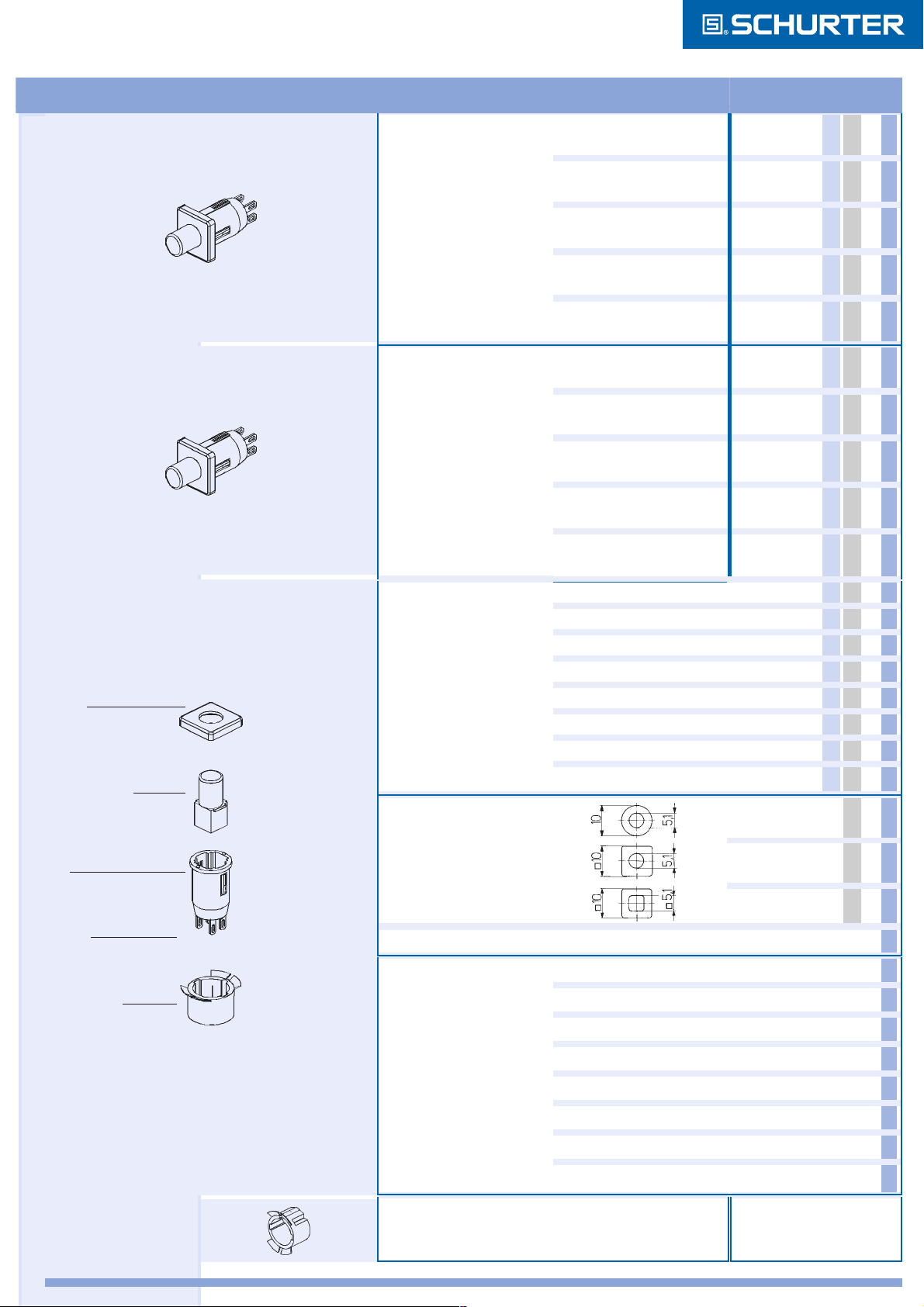

Page 3
Taster
Momentary action

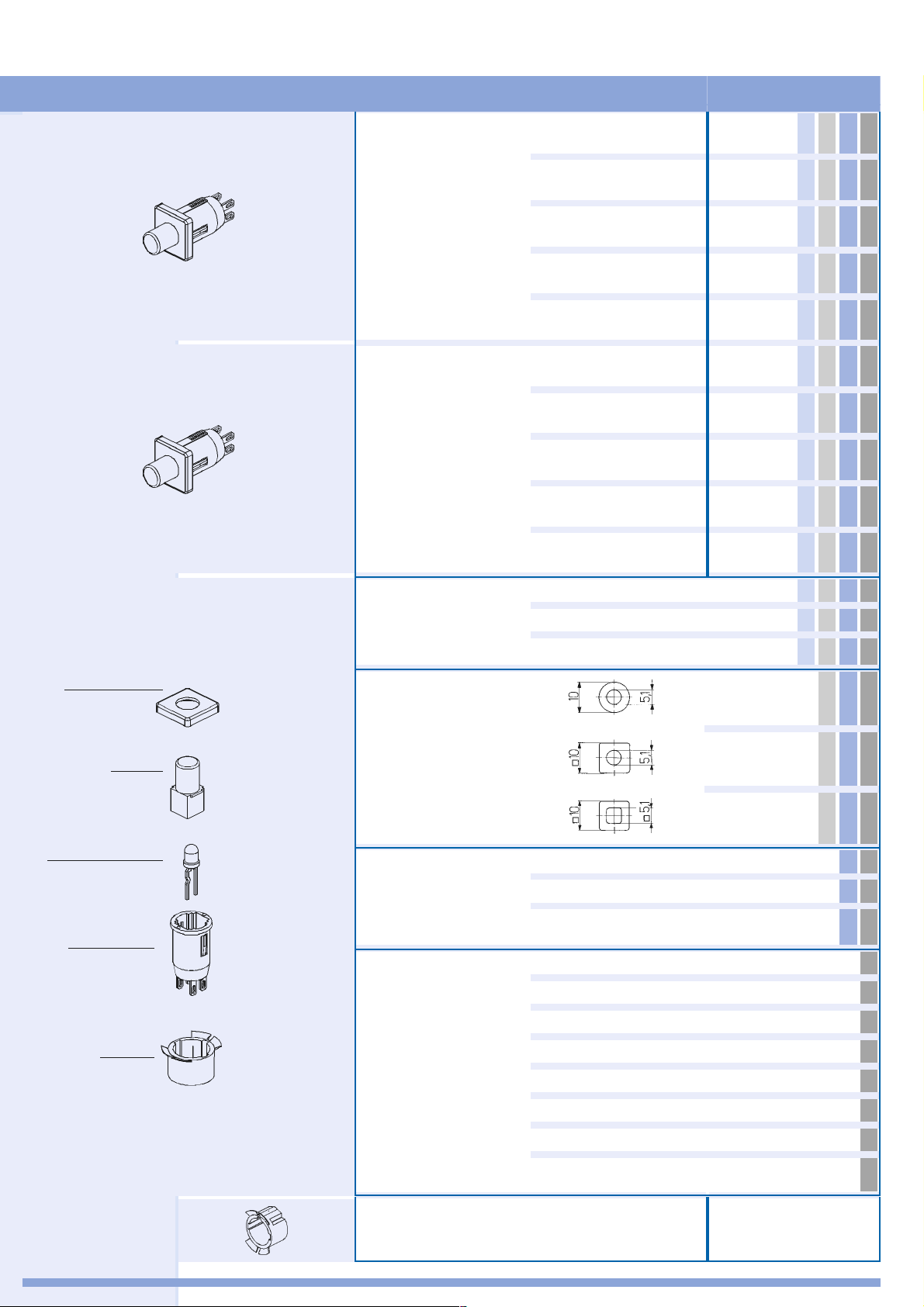

LDT, LDS mit kleinem Tastknopf — unbeleuchtet
LDT, LDS with small button — non-illuminated
Ausführungen
Models
Schaltfunktionen
Switching functions
Varianten
Variations
Schließer 1-polig
NO 1-pole
Artikelnummer
Part Number
0041.9141. X . X .0. X
Schalter
Latching action
Blende
Bezel
Schaltfunktionen
Switching functions
Farbe des kleinen
Tastknopfes
Colour of small button
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
schwarz black
weiß white
0041.9142. X . X .0 .X
0041.9143. X . X .0 .X
0041.9144. X . X .0 .X
0041.9145. X . X .0 .X
0041.9151. X . X .0 .X
0041.9152. X . X .0 .X
0041.9153. X . X .0 .X
0041.9154. X . X .0 .X
0041.9155. X . X .0 .X
1241110 1
1241110 2
1241110 3
1241110 4
1241110 5
1241110 6
1241110 7
1241110 8
Kleiner Tastknopf
Small button
Fassung
Holder
Zubehörteile
Mounting accessories
10
Form der Blende und
1241110 1
des Tastknopfes
Shape of bezel and
1241110 2
button
1241110 3
unbeleuchtet / non-illuminated 1241.1 X 14. 3 .0. 0
Farbe der Blende
Colour of bezel
Sicherungsring für Frontplattenmontage
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
schwarz black
weiß white
12411110 1
12411110 2
12411110 3
12411110 4
12411110 5
12411110 6
12411110 7
12411110 8
0850.9242
zwingend erforderlich
Securing clip necessary for front panel mounting
Modulhalterung für vertikale Leiterplattenmontage
optional
Module holder optional for vertical PCB mounting
(nur für Handlötung/only for hand soldering)
Auftragsbezogene Fertigung / Order specific production
0850.9277
Frontpanel Line

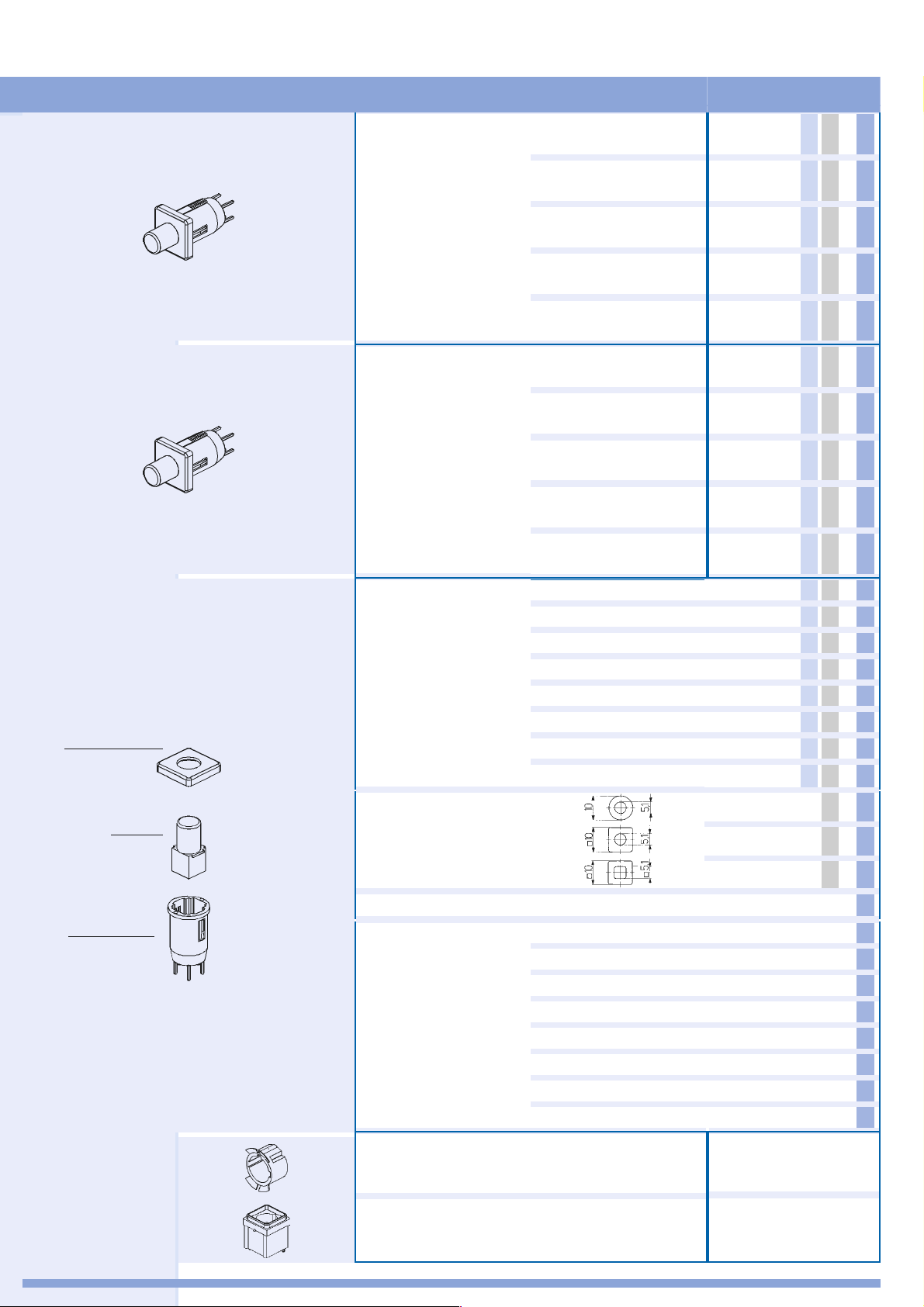

Page 4

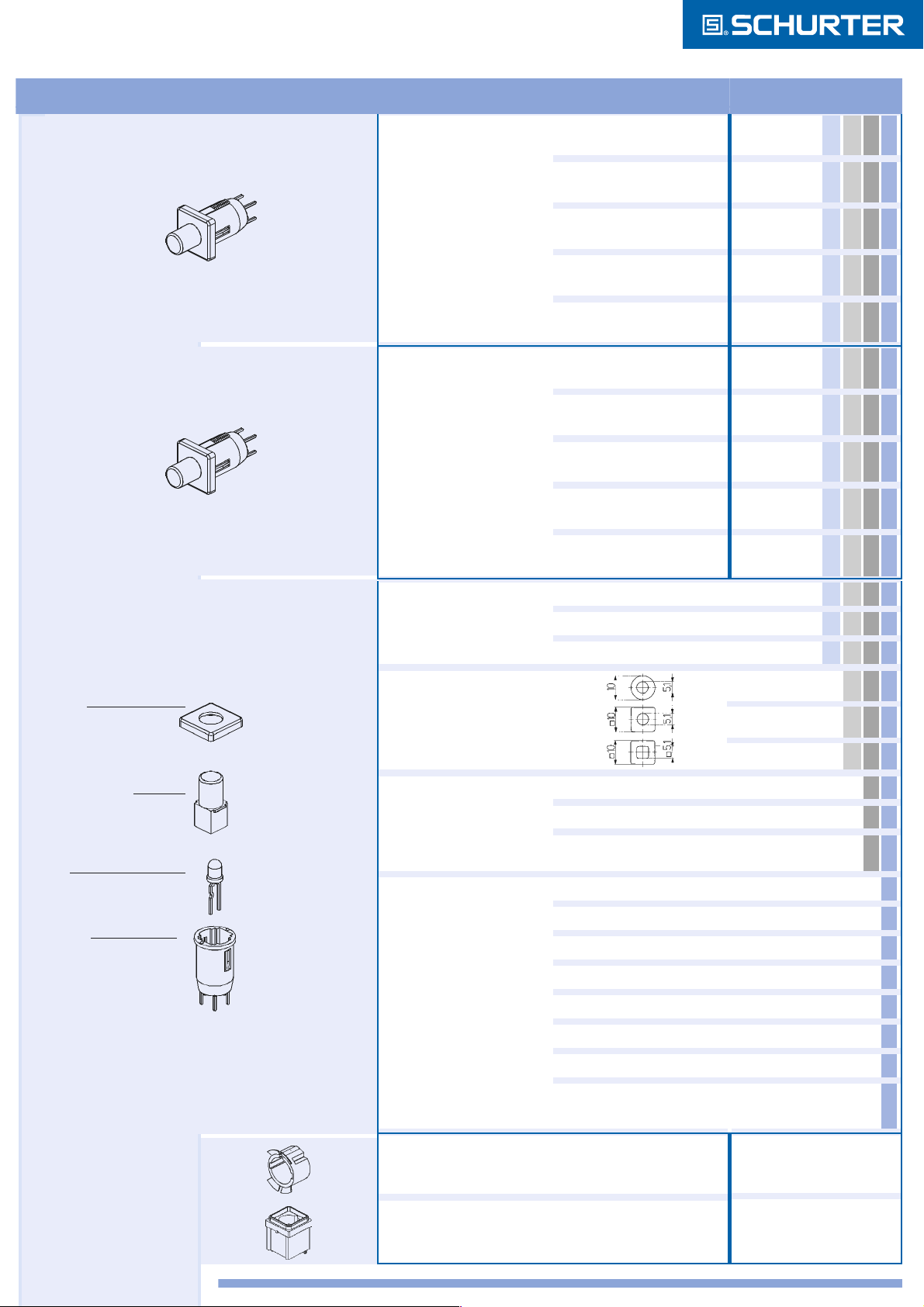

LDT, LDS mit kleinem Tastknopf — beleuchtet
LDT, LDS with small button — illuminated
Taster
Momentary action
Schalter
Latching action
Ausführungen
Models
Schaltfunktionen
Switching functions
Schaltfunktionen
Switching functions
Varianten
Variations
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Artikelnummer
Part Number
0041.9146. X . X .X. X
0041.9147. X . X .X .X
0041.9148. X . X .X .X
0041.9149. X . X .X .X
0041.9150. X . X .X .X
0041.9156. X . X .X. X
0041.9157. X . X .X .X
0041.9158. X . X .X .X
0041.9159. X . X .X .X
Blende
Bezel
Kleiner Tastknopf
Small button
LED
Fassung
Holder
Farbe des kleinen
Tastknopfes
Colour of small button
Form der Blende und
des Tastknopfes
Shape of bezel and
button
Farbe der LED
Colour of LED
Farbe der Blende
Colour of bezel
Öffner/Schließer 1-polig
NC/NO 1pole
gelb yellow
rot red
grün green
rot red
grün green
gelb yellow
gelb yellow
orange orange
rot red
blau blue
0041.9160. X . X .X .X
1241110 1
1241110 3
1241110 5
1241110 1
1241110 2
1241110 3
1
2
3
1
2
3
4
Zubehörteile
Mounting accessories
Frontpanel Line
grün green
grau grey
schwarz black
weiß white
Sicherungsring für Frontplattenmontage
zwingend erforderlich
Securing clip necessary for front panel mounting
Modulhalterung für vertikale Leiterplattenmontage
optional
Module holder optional for vertical PCB mounting
(nur für Handlötung/only for hand soldering)
Auftragsbezogene Fertigung / Order specific production
5
6
7
8
0850.9242
0850.9277
11

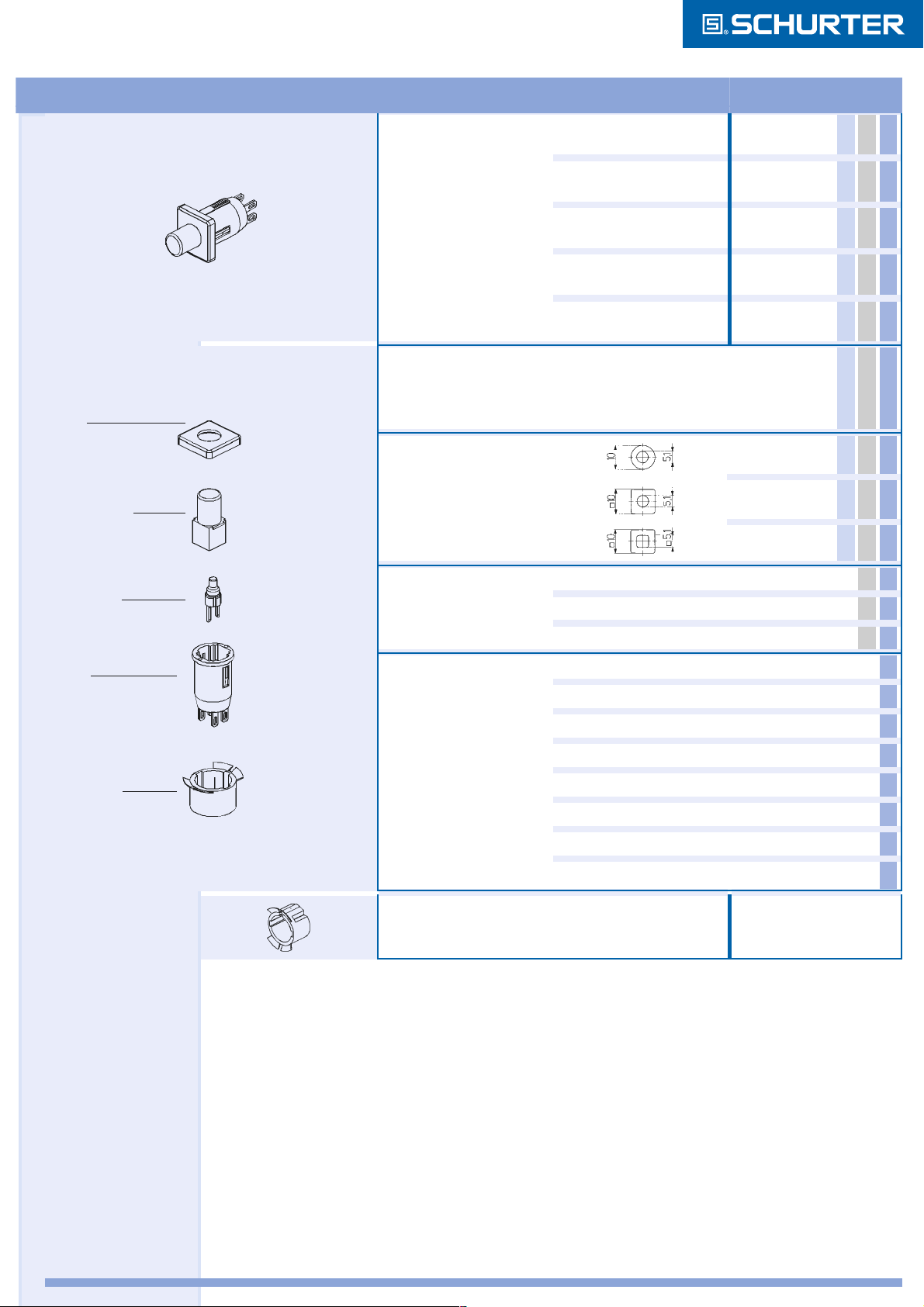

Page 5
Schalter
Latching action

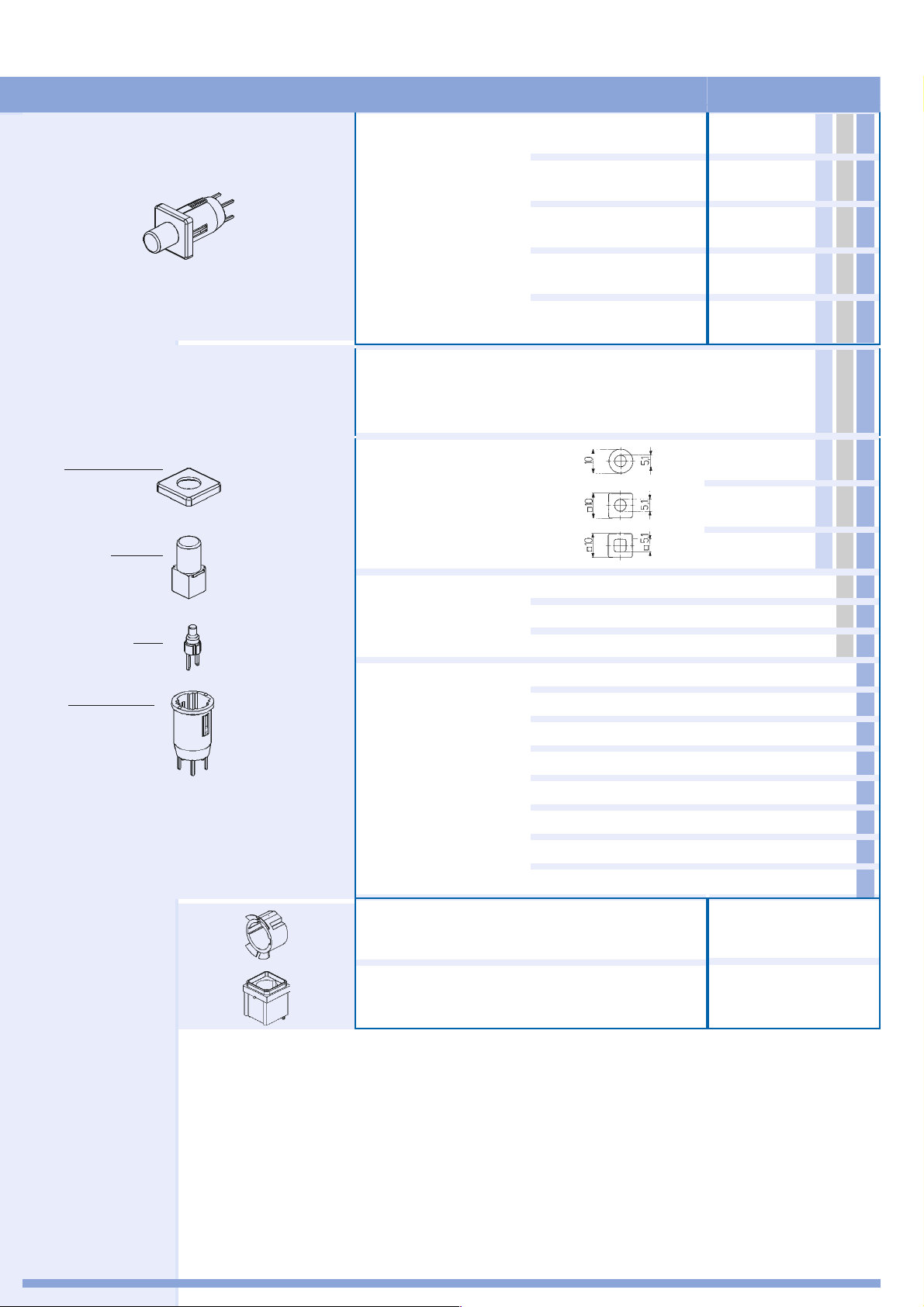

LDS mit kleinem Tastknopf — mechanische Anzeige
LDS with small button — mechanical indicator
Ausführungen
Models
Schaltfunktionen
Switching functions
Varianten
Variations
Schließer 1-polig
NO 1-pole
Artikelnummer
Part Number
0041.9161.9. X . X . X
Blende
Bezel
Kleiner Tastknopf
Small button
Mechanische Anzeige
Mechanical indicator
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Glasklarer Tastknopf
(nur bei mechanischer Anzeige)
Clear glass button
(only with mechanical indicator)
Form der Blende und
des Tastknopfes
Shape of bezel and
button
Farbe des
Signalpunktes
Colour of mechanical
indicator
9
rot red
grün green
weiß white
0041.9162.9. X . X . X
0041.9163.9. X . X . X
0041.9164.9. X . X . X
0041.9165.9. X . X . X
1
2
3
4
5
6
Fassung
Holder
Zubehörteile
Mounting accessories
Farbe der Blende
Colour of bezel
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
schwarz black
weiß white
Sicherungsring für Frontplattenmontage
zwingend erforderlich
Securing clip necessary for front panel mounting
Modulhalterung für vertikale Leiterplattenmontage
optional
Module holder optional for vertical PCB mounting
(nur für Handlötung/only for hand soldering)
Auftragsbezogene Fertigung / Order specific production
1
2
3
4
5
6
7
8
0850.9242
0850.9277
12
Frontpanel Line

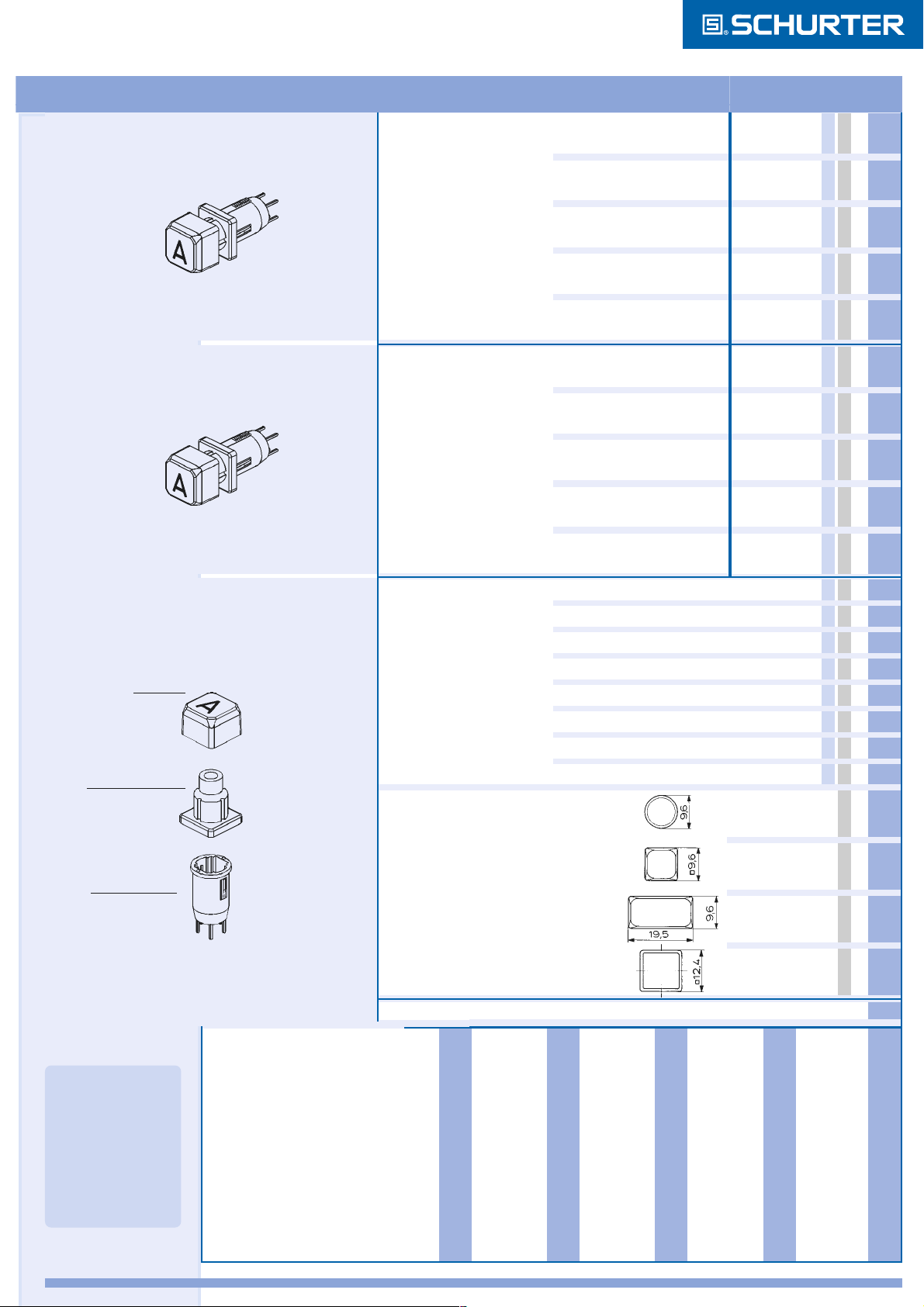

Page 6

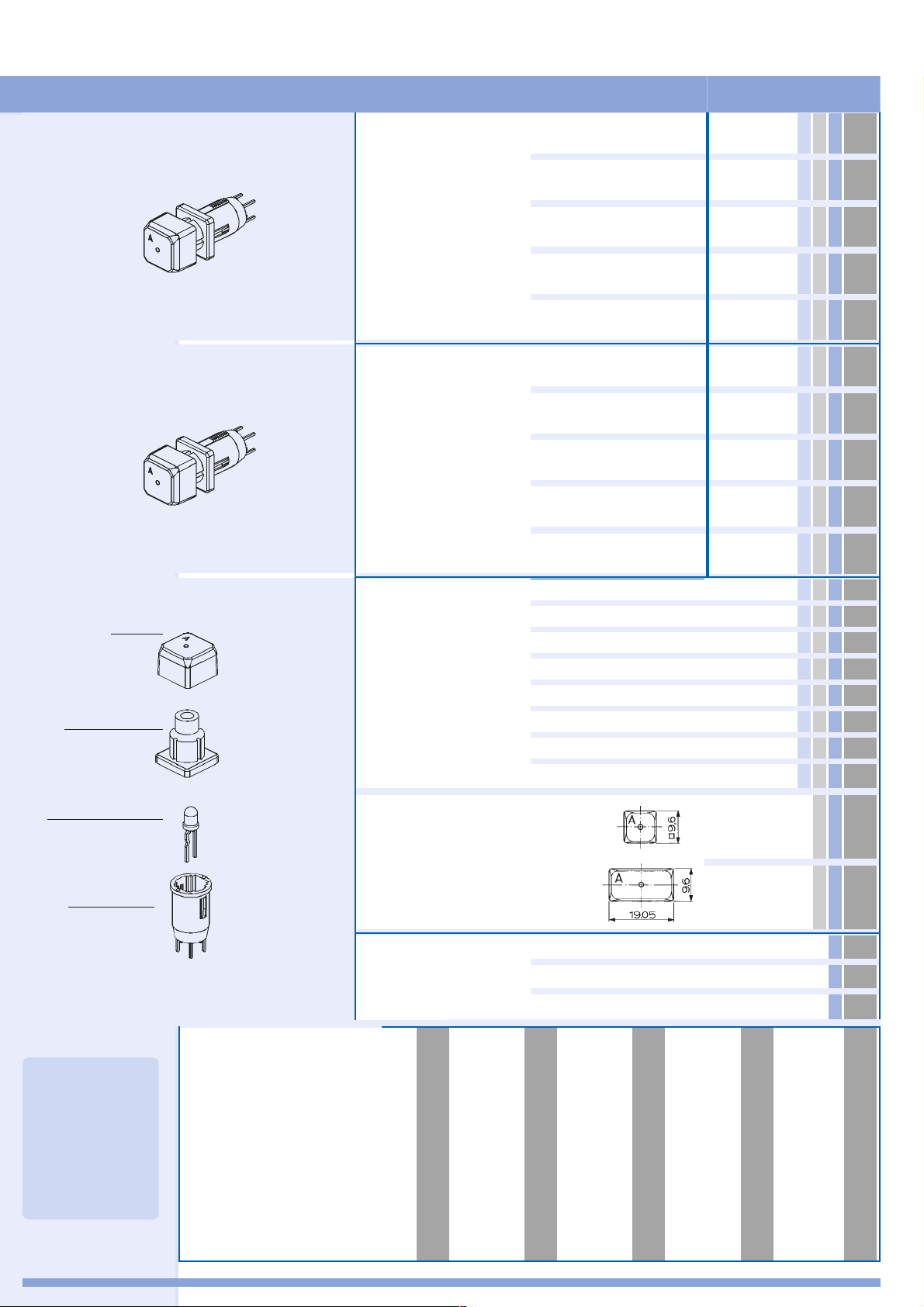

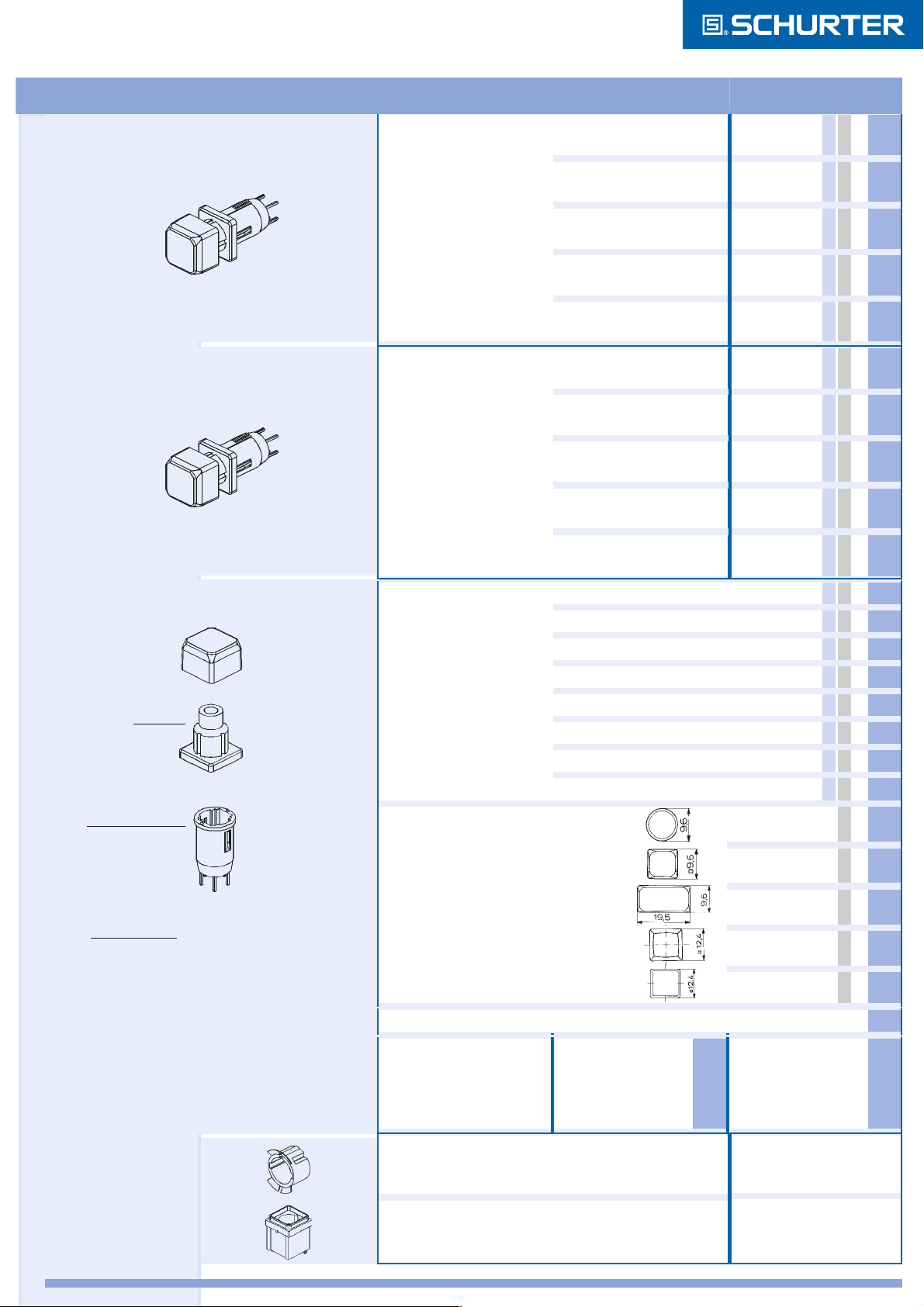

LDT, LDS mit großem Tastknopf — unbeleuchtet/ unbeschriftet
LDT, LDS with large button — non-illuminated /without legend
Taster
Momentary action
Schalter
Latching action
Ausführungen
Models
Schaltfunktionen
Switching functions
Schaltfunktionen
Switching functions
Varianten
Variations
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Artikelnummer
Part Number
0041.9101.X.X.0.XXX
0041.9102.X.X.0.XXX
0041.9103.X.X.0.XXX
0041.9104.X.X.0.XXX
0041.9105.X.X.0.XXX
0041.9121.X.X.0.XXX
0041.9122.X.X.0.XXX
0041.9123.X.X.0.XXX
0041.9124.X.X.0.XXX
Großer Tastknopf
Large button
Blende
Bezel
Fassung
Holder
Farbe des großen
Tastknopfes
Colour of large button
Form des Tastknopfes
(ohne Beschriftung)
Shape of button
(without legend)
Öffner/Schließer 1-polig
NC/NO 1pole
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
schwarz black
weiß white
0041.9125.X.X.0.XXX
1
2
3
4
5
6
7
8
1
2
3
4
5
Zubehörteile
Mounting accessories
Frontpanel Line
unbeleuchtet / non-illuminated 0
Farbe des Einlegeschildes nur für Tastknopf
Form 5
Colour of insert plate for
button shape 5 only
gelb yellow = 091
orange orange = 092
rot red = 093
blau blue = 094
grün green = 095
Sicherungsring für Frontplattenmontage
grau grey =
schwarz black =
weiß white =
anthrazit anthracite =
0850.9242
zwingend erforderlich
Securing clip necessary for front panel mounting
Modulhalterung für vertikale Leiterplattenmontage
optional
Module holder optional for vertical PCB mounting
(nur für Handlötung/only for hand soldering)
Auftragsbezogene Fertigung / Order specific production
0850.9277
096
097
098
099
13
Page 7
Taster
Momentary action

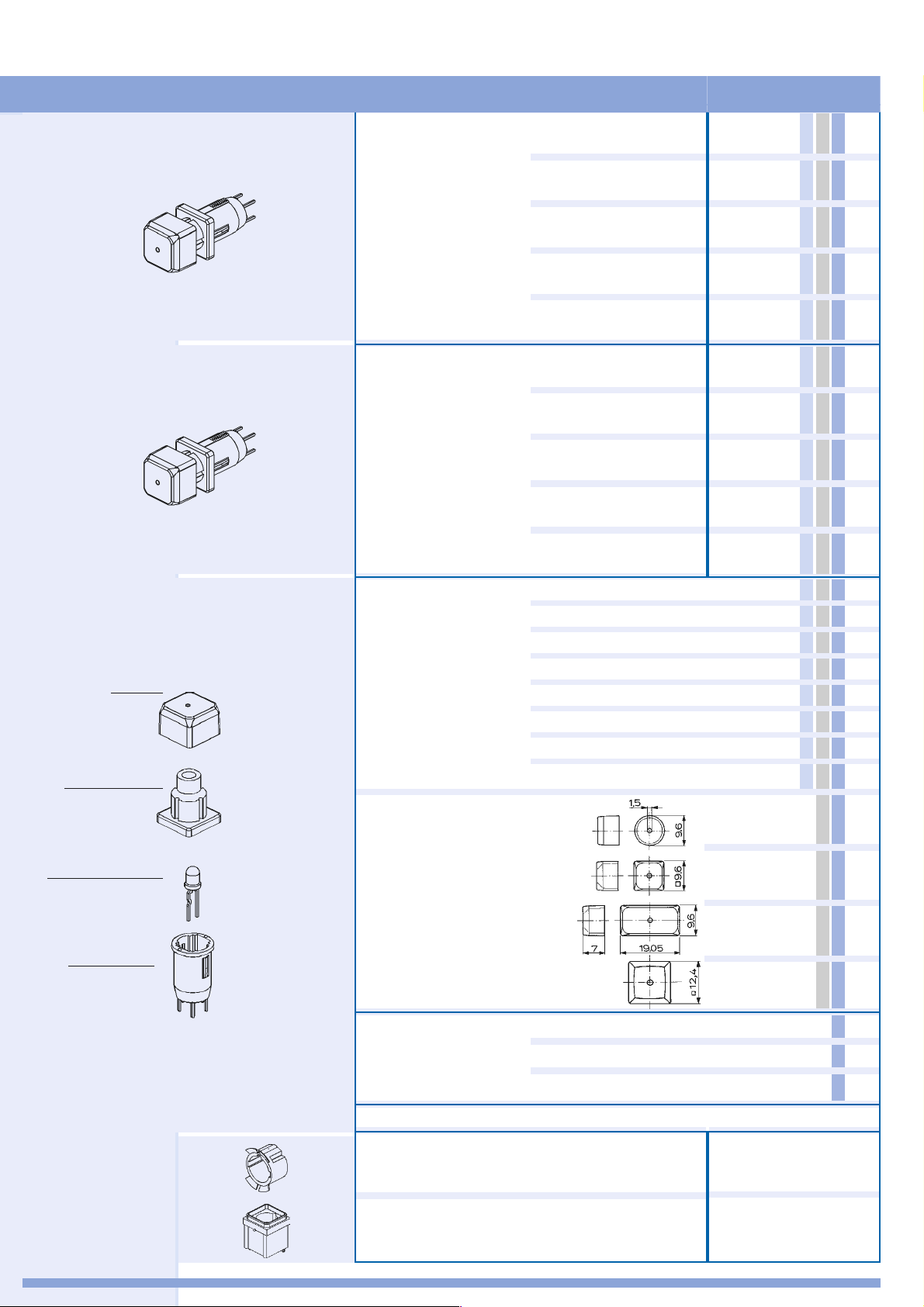

LDT, LDS mit großem Tastknopf — beleuchtet/ unbeschriftet
LDT, LDS with large button — illuminated /without legend
Ausführungen
Models
Schaltfunktionen
Switching functions
Varianten
Variations
Schließer 1-polig
NO 1-pole
Artikelnummer
Part Number
0041.9106.X.X.X.000
Schalter
Latching action
Großer Tastknopf
Large button
Blende
Bezel
LED
Schaltfunktionen
Switching functions
Farbe des großen
Tastknopfes
Colour of large button
Form des Tastknopfes
(ohne Beschriftung)
Shape of button
(without legend)
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
schwarz black
weiß white
0041.9107.X.X.X.000
0041.9108.X.X.X.000
0041.9109.X.X.X.000
0041.9110.X.X.X.000
0041.9126.X.X.X.000
0041.9127.X.X.X.000
0041.9128.X.X.X.000
0041.9129.X.X.X.000
0041.9130.X.X.X.000
1
2
3
4
5
6
7
8
1
2
Fassung
Holder
Zubehörteile
Mounting accessories
14
3
4
Farbe der LED
Colour of LED
rot red
grün green
gelb yellow
1
2
3
unbeschriftet / without legend 000
Sicherungsring für Frontplattenmontage
0850.9242
zwingend erforderlich
Securing clip necessary for front panel mounting
Modulhalterung für vertikale Leiterplattenmontage
optional
Module holder optional for vertical PCB mounting
(nur für Handlötung/only for hand soldering)
Auftragsbezogene Fertigung / Order specific production
0850.9277
Frontpanel Line
Page 8
LDT, LDS mit großem Tastknopf — unbeleuchtet/beschriftet
LDT, LDS with large button — non-illuminated/with legend
Taster
Momentary action
Ausführungen
Models
Schaltfunktionen
Switching functions
Varianten
Variations
Schließer 1-polig
NO 1-pole
Artikelnummer
Part Number
0041.9111.X.X.0.XXX
Schalter
Latching action
Großer Tastknopf
Large button
Blende
Bezel
Schaltfunktionen
Switching functions
Farbe des großen
Tastknopfes
Colour of large button
Form des Tastknopfes
Shape of button
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
schwarz black
weiß white
A
0041.9112.X.X.0.XXX
0041.9113.X.X.0.XXX
0041.9114.X.X.0.XXX
0041.9115.X.X.0.XXX
0041.9131.X.X.0.XXX
0041.9132.X.X.0.XXX
0041.9133.X.X.0.XXX
0041.9134.X.X.0.XXX
0041.9135.X.X.0.XXX
1
2
3
4
5
6
7
8
1
Fassung
Holder
Wichtige Zubehörteile
siehe Seite 14
Important mounting
accessories
see page 14
Frontpanel Line
unbeleuchtet / non-illuminated 0
Beschriftung des Tastfeldes
für: / Legends for button:
Form/shape 1+2 = 001-052
Form/shape 3+5 = 001-072
Schrifthöhe/Schriftarten
siehe Seite 41
Type height/face
see page 41
A
A
A
A = 001
B = 002
C = 003
D = 004
E = 005
F = 006
G = 007
H = 008
I = 009
J = 010
K = 011
L = 012
M = 013
N = 014
O = 015
Auftragsbezogene Fertigung / Order specific production
P = 016
Q = 017
R = 018
S = 019
T = 020
U = 021
V = 022
W = 023
X = 024
Y = 025
Z = 026
0 = 027
1 = 028
2 = 029
3 = 030
4 = 031
5 = 032
6 = 033
7 = 034
8 = 035
9 = 036
+ = 037
- = 038
· = 039
x = 040
÷ = 041
S = 042
= = 043
# = 044
↔ = 045
RETURN = 054
2
3
5
◊ = 046
→ = 047
← = 048
↓ = 049
↑ = 050
% = 051
√ = 052
CTRL = 053
SHIFT = 055
LOCK = 056
STOP = 057
ENTER = 058
BACK = 059
LINE = 060
EIN = 061
AUS = 062
AUF = 063
AB = 064
ON = 065
OFF = 066
UP = 067
DOWN = 068
HIGH = 069
LOW = 070
ON/OFF = 071
START = 072
15
Page 9
Taster
Momentary action
LDT, LDS mit großem Tastknopf — beleuchtet/ beschriftet
LDT, LDS with large button — illuminated /with legend
Ausführungen
Models
Schaltfunktionen
Switching functions
Varianten
Variations
Schließer 1-polig
NO 1-pole
Artikelnummer
Part Number
0041.9116.X.X.X.XXX
Schalter
Latching action
Großer Tastknopf
Large button
Blende
Bezel
Schaltfunktionen
Switching functions
Farbe des großen
Tastknopfes
Colour of large button
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
schwarz black
weiß white
0041.9117.X.X.X.XXX
0041.9118.X.X.X.XXX
0041.9119.X.X.X.XXX
0041.9120.X.X.X.XXX
0041.9136.X.X.X.XXX
0041.9137.X.X.X.XXX
0041.9138.X.X.X.XXX
0041.9139.X.X.X.XXX
0041.9140.X.X.X.XXX
1
2
3
4
5
6
7
8
LED
Fassung
Holder
Wichtige Zubehörteile
siehe Seite 14
Important mounting
accessories
see page 14
16
Form des Tastknopfes
Shape of button 2
Farbe der LED
Colour of LED
Beschriftung des Tastfeldes
für: / Legends for button:
Form/shape 2 = 001-052
Form/shape 3 = 001-072
Schrifthöhe/Schriftarten
siehe Seite 41
Type height/face
see page 41
rot red
grün green
gelb yellow
A = 001
B = 002
C = 003
D = 004
E = 005
F = 006
G = 007
H = 008
I = 009
J = 010
K = 011
L = 012
M = 013
N = 014
O = 015
Auftragsbezogene Fertigung / Order specific production
P = 016
Q = 017
R = 018
S = 019
T = 020
U = 021
V = 022
W = 023
X = 024
Y = 025
Z = 026
0 = 027
1 = 028
2 = 029
3 = 030
4 = 031
5 = 032
6 = 033
7 = 034
8 = 035
9 = 036
+ = 037
- = 038
· = 039
x = 040
÷ = 041
S = 042
= = 043
# = 044
↔ = 045
RETURN = 054
3
◊ = 046
→ = 047
← = 048
↓ = 049
↑ = 050
% = 051
√ = 052
CTRL = 053
SHIFT = 055
LOCK = 056
STOP = 057
ENTER = 058
BACK = 059
LINE = 060
Frontpanel Line
1
2
3
EIN = 061
AUS = 062
AUF = 063
AB = 064
ON = 065
OFF = 066
UP = 067
DOWN = 068
HIGH = 069
LOW = 070
ON/OFF = 071
START = 072
Page 10
LDT, LDS: Kleiner Tastknopf und Lötösen — unbeleuchtet
LDT, LDS: Small button and solder terminals — non-illuminated
Taster
Momentary action
Schalter
Latching action
Ausführungen
Models
Schaltfunktionen
Switching functions
Schaltfunktionen
Switching functions
Varianten
Variations
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Artikelnummer
Part Number
0041.8841. X . X .0. X
0041.8842. X . X .0. X
0041.8843. X . X .0. X
0041.8844. X . X .0. X
0041.8845. X . X .0. X
0041.8851. X . X .0. X
0041.8852. X . X .0. X
0041.8853. X . X .0. X
0041.8854. X . X .0. X
Blende
Bezel
Kleiner Tastknopf
Small button
LED
Fassung
Holder
Sicherungsring
Securing clip
Farbe des kleinen
Tastknopfes
Colour of small button
Form der Blende und
Öffner/Schließer 1-polig
NC/NO 1pole
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
schwarz black
weiß white
0041.8855. X . X .0. X
1
2
3
4
5
6
7
8
1241110 1
des Tastknopfes
Shape of bezel and
button
1241110 2
1241110 3
unbeleuchtet / non-illuminated 0
Farbe der Blende
Colour of bezel
gelb yellow
orange orange
rot red
1
2
3
Zubehörteile
Mounting accessories
Frontpanel Line
blau blue
grün green
grau grey
schwarz black
weiß white
Sicherungsring ist Lieferbestandteil der Lötösenausführung / Securing clip supplied together with
soldering type
Auftragsbezogene Fertigung / Order specific production
4
5
6
7
8
0850.9242
17
Page 11
Taster
Momentary action
LDT, LDS: Kleiner Tastknopf und Lötösen — beleuchtet
LDT, LDS: Small button and solder terminals — illuminated
Ausführungen
Models
Schaltfunktionen
Switching functions
Varianten
Variations
Schließer 1-polig
NO 1-pole
Artikelnummer
Part Number
0041.8846. X . X . X . X
Schalter
Latching action
Schaltfunktionen
Switching functions
Farbe des kleinen
Tastknopfes
Colour of small button
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
gelb yellow
rot red
grün green
0041.8847. X . X . X . X
0041.8848. X . X . X . X
0041.8849. X . X . X . X
0041.8850. X . X . X . X
0041.8856. X . X . X . X
0041.8857. X . X . X . X
0041.8858. X . X . X . X
0041.8859. X . X . X . X
0041.8860. X . X . X . X
1
3
5
Blende
Bezel
Kleiner Tastknopf
Small button
LED
Fassung
Holder
Sicherungsring
Securing clip
Form der Blende und
des Tastknopfes
Shape of bezel and
button
Farbe der LED
Colour of LED
Farbe der Blende
Colour of bezel
rot red
grün green
gelb yellow
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
1
2
3
1
2
3
1
2
3
4
5
6
Zubehörteile
Mounting accessories
18
schwarz black
weiß white
zwingend erforderlich
Securing clip necessary for front panel mounting
Auftragsbezogene Fertigung / Order specific production
7
8
0850.9242Sicherungsring für Frontplattenmontage
Frontpanel Line
Page 12
LDT, LDS: Kleiner Tastknopf und Lötösen - mechan. Anzeige
LDT, LDS: Small button and solder terminals - mech. indicator
Schalter
Latching action
Blende
Bezel
Kleiner Tastknopf
Small button
Ausführungen
Models
Varianten
Variations
Schaltfunktionen
Switching functions
Schließer 1-polig
NO 1-pole
Schließer 2-polig
NO 2-pole
Öffner 1-polig
NC 1-pole
Öffner 2-polig
NC 2-pole
Öffner/Schließer 1-polig
NC/NO 1pole
Glasklarer Tastknopf
(nur bei mechanischer Anzeige)
Clear glass button
(only with mechanical indicator)
Form der Blende und
des Tastknopfes
Shape of bezel and
button
Artikelnummer
Part Number
0041.8861.9. X . X . X
0041.8862.9. X . X . X
0041.8863.9. X . X . X
0041.8864.9. X . X . X
0041.8865.9. X . X . X
9
1
2
3
Mech. Anzeige
Mech. Indicator
Fassung
Holder
Sicherungsring
Securing clip
Zubehörteile
Mounting accessories
Farbe des
Signalpunktes
Colour of mechanical
indicator
Farbe der Blende
Colour of bezel
rot red
grün green
weiß white
gelb yellow
orange orange
rot red
blau blue
grün green
grau grey
schwarz black
weiß white
ausführung / Securing clip supplied together with
soldering type
Auftragsbezogene Fertigung / Order specific production
4
5
6
1
2
3
4
5
6
7
8
0850.9242Sicherungsring ist Lieferbestandteil der Lötösen-
Frontpanel Line
19
Page 13
P = 016
Q = 017
R = 018
S = 019
T = 020
U = 021
V = 022
W = 023
X = 024
Y = 025
Z = 026
0 = 027
1 = 028
2 = 029
3 = 030
4 = 031
5 = 032
6 = 033
7 = 034
8 = 035
9 = 036
+ = 037
- = 038
· = 039
x = 040
÷ = 041
= 042
= = 043
# = 044
↔ = 045
= 046
→ = 047
← = 048
↑ = 049
↓ = 050
% = 051
√ = 052
CTRL = 053
RETURN = 054
SHIFT = 055
LOCK = 056
STOP = 057
ENTER = 058
BACK = 059
LINE = 060
↑
↓
EIN = 061
AUS = 062
AUF = 063
AB = 064
ON = 065
OFF = 066
UP = 067
DOWN = 068
HIGH = 069
LOW = 070
ON/OFF = 071
START = 072
A = 001
B = 002
C = 003
D = 004
E = 005
F = 006
G = 007
H = 008
I = 009
J = 010
K = 011
L = 012
M = 013
N = 014
O = 015

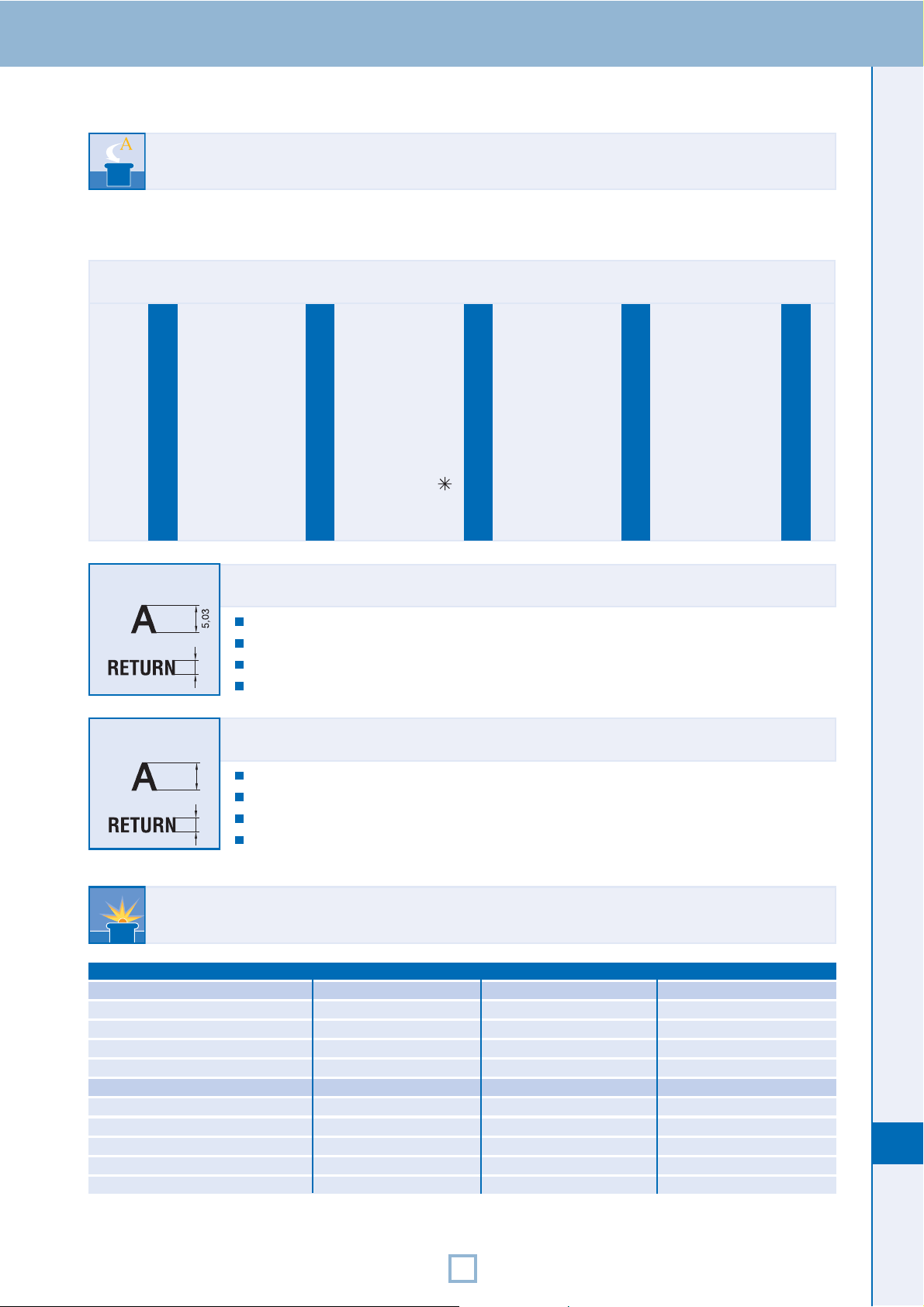

BESCHRIFTUNG
Abhängig von Einsatzgebiet und Schrifttype b ie te n sich
unterschiedliche Möglichkeiten der Beschriftung an.
Zur Beschriftung der Taster können folgende Standards
eingesetzt werden:
BESTELL-INDIZES BESCHRIFTUNG
BELEUCHTUNGSTECHNIK
TECHNISCHE DATEN LEDs
1. Grenzdaten
Artikelnummer
0925.9730 0925.9731 0925.9732
Leuchtfarbe
rot grün gelb
Durchlassgleichstrom I
F
max. [mA]
40 40 40
Verlustleistung P
tot
max. [mW]
130 130 130
2. Kenndaten (TYP. WERTE BEI TU = 25 ºC)
Durchlassspannung bei I
F
=10mA,UFtyp. [mA]
2,0 (< 2,6) 2,0 (< 2,6) 2,0 (< 2,6)
Lichtstärke bei I
F
=10mA,IVtyp. [mcd]
11,2 - 28 18 - 45 11,2 - 28
Abstrahlwinkel f typ. [Grad]
50 50 50
Wellenlänge
l
peak typ. [nm]
635 565 586
Sperrspannung
URtyp. [V]
55 5
29
MCS18, SCHRIFTHÖHE UND SCHRIFTARTEN
Einzelne Schriftzeichen, Univers 65
Schriftzüge mit max. 6 Zeichen in Linie, Univers 65
Einlegeschild bzw. Tastenfeld anthrazit, RAL 7016
Schriftzeichen und Symbole lichtgrau, RAL 7035
SSM 27, SCHRIFTHÖHE UND SCHRIFTARTEN
Einzelne Schriftzeichen, Univers 65
Schriftzüge mit max. 6 Zeichen in Linie, Akzident-Grotesk schmal fett
Tastenfeld anthrazit, RAL 7016
Schriftzeichen und Symbole lichtgrau, RAL 7035
i
2,83
7,0
3,0
Loading...
