SCHUBERTH F130 User Manual

Page 1
EN443:2008
F 130
Manual
deutschenglish
DE
EN
3/0 7.13
4 - 13Deutsch
14 - 23English
Page 2
F130
DE
Kompliment!
Sie haben mit dem Hochleistungs-Feuerwehrhelm SCHUBERTH F 130 eine sehr gute Wahl getroffen. Der vorliegende Helm ist ein SCHUBERTH Qualitätsprodukt, das speziell für erhöhte thermische Beanspruchung entwickelt wurde. Er entspricht der Norm DIN EN 443:2008. Schutzhelme gehören zu den persön­lichen Schutz ausrüstungen und tragen dazu bei, Kopfverletzungen zu verhüten oder aber zumindest entscheidend zu mindern. Lesen Sie diese Gebrauchsan­leitung bitte aufmerksam durch, um keinen für Ihre Sicherheit relevanten Aspekt außer Acht zu lassen.
Hinweise zur Benutzung
Der Feuerwehrhelm SCHUBERTH F 130 ist für die Brandbekämpfung in Gebäuden und anderen baulichen Anlagen, für Rettungs-/Bergungsarbeiten, für Arbeiten in Verbindung mit Verkehrsunfällen und im Allgemeinen für alle Arbeiten vorgesehen, die in den Aufgabenbereich des Feuerwehrmanns gehören. Alle anderen Anwendungen sind auszuschließen und entbinden SCHUBERTH von jeder Haftung.
Achtung: Die Schutzwirkung wird nur dann erreicht, wenn der Helm
optimal sitzt, das Kopfband dem Kopfumfang angepasst und der Kinn­Nackenriemen geschlossen ist. Abnehmbare Teile dürfen nicht gesondert getragen werden. Tragen Sie den Helm nur, wenn er komplett montiert ist.
Achtung: Der Helm ist für die Absorption nur einer Stoßeinwirkung
ausgelegt. Auf den Helm einwirkende Energie wird – ähnlich der Knautschzone beim PKW – durch völlige oder teilweise Strukturzerstörung der Helmschale und der Innenausstattung absorbiert. Selbst wenn diese Beschädigung nicht gleich sichtbar ist, ist nach einer Beaufschlagung oder sonstiger Krafteinwirkung der Helm zu ersetzten.
Haftung für Funktion bzw. Schäden
Die Haftung für die Funktion des Feuerwehrhelms SCHUBERTH F 130 geht in jedem Fall auf den Eigentümer oder Betreiber über, soweit der Feuerwehr­helm SCHUBERTH F 130 von Personen, die nicht der SCHUBERTH GmbH angehören oder durch die SCHUBERTH GmbH geschult sind, unsachgemäß gewartet oder instand gesetzt wird oder wenn eine Handhabung erfolgt, die nicht der bestimmungsgemäßen Verwendung entspricht. Die SCHUBERTH GmbH haftet nicht für Schäden, die durch Nichtbeachtung der vorstehenden Hinweise eintreten.
Gebrauch
Der Feuerwehrhelm SCHUBERTH F 130 ist in 2 Helmschalengrößen (H2 und H3) erhältlich. Die Helmschalen sind für folgende Kopfgrößenbereiche zugelassen:
Größe H2 = 48 cm bis 56 cm
Größe H3 = 53 cm bis 62 cm

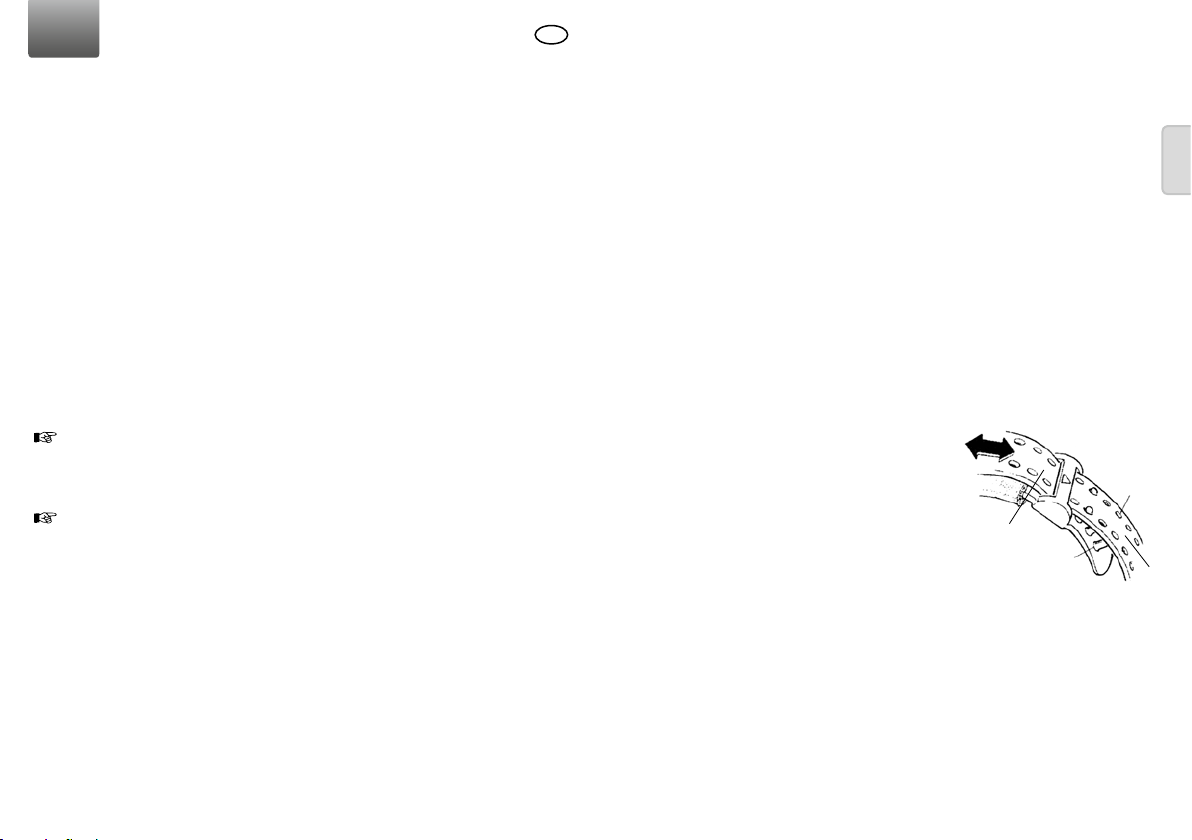

Einstellen der Kopfweite
Die Kopfweite wird durch Verschieben der beiden Enden des Kopftrageringes (A) einge­stellt. Die feste Position wird durch Einrasten der Nocken (B) in der Lochteilung (C) bestimmt. Ein zusätzlicher Spielraum (z. B. zum Tragen von Kopfhauben unter dem Helm) ergibt sich beim Ausnützen der Schnellverstellungsoption (siehe auch „Verwendung des Helmes mit einer kopfbebänderten Vollmaske”).
A
B
Info: Optional kann der F 130 mit einem Drehverschluss ausgestattet werden. Detaillierte Hinweise sind der, dem Drehverschluss beiliegenden, Montaganleitung zu entnehmen.
C
deutsch
A
2 3
Page 3
F130

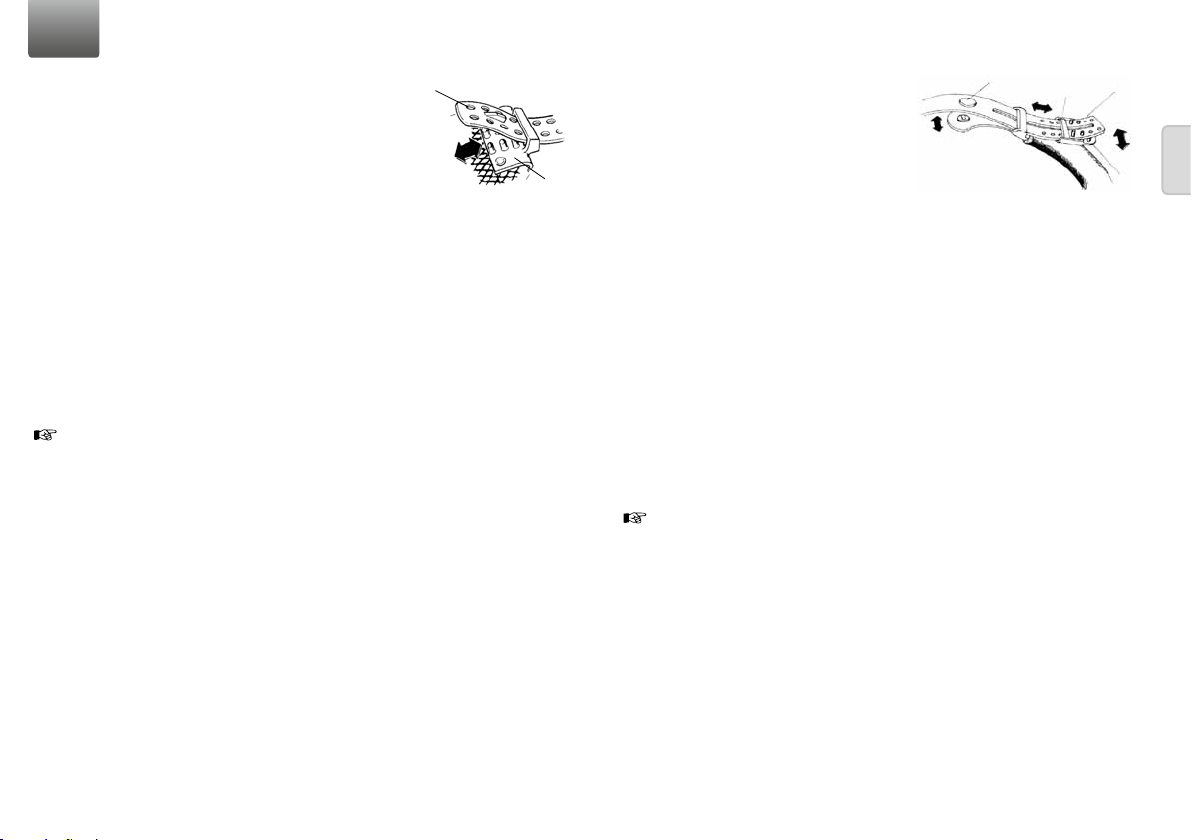

Einstellen der Tragehöhe
Die Einstellung des Tragenetzes (Tragehöhe!) erfolgt durch Verschieben der beiden hinteren Netzhalter. Nach Lösen des Netzhalters (D) aus den Führungslaschen (E) kann er auf die jeweilige Tragehöhe eingestellt und durch Einrasten in die Löcher der Führungslaschen (E) fixiert werden. Bitte achten Sie darauf, dass die Nocken fest eingedrückt sind.
E
D
Einstellen des Kinn- und Nackenriemens
Der am Kinnriemen befindliche Schnellverschluss sorgt für einfaches Öffnen und Schließen des Kinnriemens. Fassen Sie den Helm mit beiden Händen am Kinn-Nackenriemen und ziehen Sie Ihn von der Stirn her über den Kopf. Verschließen Sie den Kinnriemen mit dem Schnellverschluss. Der Nackenriemen muss unter den Ohren und am Hinterkopf fest anliegen. Zur Einstellung der Länge des Nackenriemens steht eine Doppelschnalle zur Verfügung. Der Kinnriemen muss unter dem Kinn satt aufliegen. Für eine eventuell notwendige Verstellung kann der Kinnriemen in seiner Länge angepasst und an der Klettvorrichtung fixiert werden.
Achtung: Der Helm SCHUBERTH F 130 erfüllt die Anforderungen der Norm
DIN EN 443:2008 an das Haltesystem, wenn der vom Hersteller gelieferte Kinnriemen entsprechend diesen Vorschriften getragen und eingestellt ist.
Verwendung des Helmes mit einer kopfbebänderten Vollmaske
Die Innenausstattung des SCHUBERTH F 130 ist mit einer speziellen Schnell­verstellungsmöglichkeit für die Verwendung des Helmes in Verbindung mit kopfbebänderten Vollmasken ausgerüstet. Durch Lösen des Druckknopfes der zweiten – auf der rechten Seite des Kopfbandes befindlichen – Lochrastung und anschließendem Aufziehen des Kopfbandes, kann die Kopfweite individu­ell und schnell für das Anlegen einer kopfbebänderten Vollmaske erweitert werden.
Einstellung: Bitte überprüfen Sie zunächst die korrekte Größeneinstellung des Kopfbandes ohne Maske und passen Sie diese gegebenenfalls durch Verände­rung der Lochrastung auf der linken Seite an (siehe auch „Einstellung der Kopfweite”).
1) Öffnen Sie nun den Druckknopf (F) an
der Schnellverstellung des Kopftrage­rings.
2) Das Kopf band lässt sich jetzt bis zum
Steg (G) der Lochrastung auseinander ziehen.
3) Stellen Sie nun bei aufgesetzter Maske
die Lochrastung (H) so ein, dass der Helm auch mit Maskenbändern passt.
Abschließend das Kopfband an der Schnellverstellung wieder zusammenschie­ben und den Druckknopf fixieren.
Damit ist die normale Kopfweite wieder eingestellt und die Schnellverstellung durch Öffnen des Druckknopfes jederzeit aktivierbar.
F
G
H
Reinigung und Pflege
Helmschale und Innenausstattung nur mit lauwarmem Seifenwasser reinigen. Die Innenausstattung des Helms kann auch mit Desinfektionsmittel (z.B. Heliosept Medical Spray) behandelt werden. Nur zugelassene Reinigungs­und Desinfektionsmittel verwenden! Keine Lösungsmittel verwenden.
Veränderungen am Helm
Achtung: Ihr Helm entspricht in der serienmäßigen Ausführung den
geltenden Normen und darf deshalb nicht verändert oder mit fremden Bauteilen und Zubehör aller Art bestückt werden. Falsche, bzw. fremde Innenausstattungen, nachträgliches Anbringen von Bohrungen für Zubehör oder andere Veränderungen am Schutz helm können die Schutzfunktion beeinträchtigen und führen zu einem Er löschen der Zulassung. Es darf nur für den SCHUBERTH F 130 passendes Zubehör ver wendet werden. Im Zweifelsfall wenden Sie sich bitte direkt an SCHUBERTH.
deutsch
4 5
Page 4
F130
Gebrauchsdauer – Feuerwehrhelm
Die Länge der Gebrauchsdauer dieses Helms wird durch den/die in seiner Konstruktion verwendeten Werkstofftyp(en), sowie die Umgebung, in der der Helm benutzt und gelagert wird, beeinflusst (laut EN 443:2008). Der F 130 mit einer lackierten Helmschale aus weiterentwickeltem, hochtemperaturbestän­digem Duroplastmaterial (High-Temp-Fibre) weist eine hervorragende Alterungsbeständigkeit auf und unterliegt keiner Veränderung durch das Sonnenlicht (UV-Strahlung). Die Lebensdauer dieser Helme wird hauptsächlich durch mechanische, thermische und chemische Einwirkungen begrenzt. Duroplaste (wie das verwendete High-Temp-Fibre) gelten generell als sehr widerstandsfähig gegenüber diesen Belastungen.
Hinsichtlich Ihrer Belastungsfähigkeit gegenüber witterungsbedingten, chemischen sowie thermischen Einwirkungen sind sie deutlich leistungsfähiger als thermoplastische Materialien.
Achtung: SCHUBERTH Feuerwehrhelme haben keine verbindliche
Aussonderungsfrist bzw. Ablauf-/ Ablegedatum, da die maximale Gebrauchsdauer von den oben genannten Einwirkungen abhängt.
Achtung: Um eine möglichst lange Gebrauchsdauer zu erzielen, sind die
in der jeweiligen Gebrauchsanweisung beschriebenen Hinweise unbedingt zu beachten. Hierunter fallen insbesondere die Hinweise zur regelmäßigen Kontrolle der Gebrauchsfähigkeit sowie Reinigungs-, Pflege-, Wartungs­und Instandsetzungsmaßnahmen. Defekte oder verschlissene Helmbauteile sind durch Originalteile zu ersetzen.
Kontrolle der Gebrauchsfähigkeit
Bitte führen Sie in regelmäßigen Abständen und auch einsatzabhängig (z. B. immer nach Lösch-, Rettungs- und Bergungseinsätzen) eine Kontrolle von Helmschale, Innenausstattung, Kinnriemen und Zubehör durch:
• EinbeschädigterHelmdarfnichtweitereingesetztwerden.Eristauszu
tauschen und unbrauchbar zu machen.
• DerHelmistfürdieAbsorptionnureinerStoßeinwirkungausgelegt.Auf den Helm einwirkende Energie wird –ähnlich der Knautschzone beim PKW- durch völlige oder teilweise Strukturzerstörung der Helmschale und der Innenausstattung absorbiert. Nach einer Beaufschlagung oder sonstiger Krafteinwirkung muss der Helm ausgetauscht werden.
• AuchbestehtdieMöglichkeit(nachAufpralloderStoßeinwirkung),dassdie
Materialstruktur des Helmes beschädigt ist, die Schäden aber nicht sichtbar sind. Dies lässt sich durch eine Daumendruckprüfung der Helmschale überprüfen: Falls die Helmschale an der betroffenen oder einer anderen Stelle mit dem Daumen eingedrückt werden kann (sogenannte Indikator­funktion), muss der Helm ausgetauscht und unbrauchbar gemacht werden, da eine Festigkeitsveränderung der Helmschalenstruktur vorliegt.
• AuchdieLackoberächedesHelmesistaufBeschädigungzuüberprüfen, da der selbsterlöschende Spezial-Lackaufbau einen wichtigen Faktor für die thermische Leistungsfähigkeit darstellt und eine Beschädigung der Lackierung zu einer Reduktion der Gebrauchsdauer führen kann. Kleine, Oberflächliche Kratzer reduzieren die Schutzwirkung nicht.
• AuchbeiBeschädigungenamHelm,dieaufhohethermischeEinwirkungen
oder direkten Kontakt mit Chemikalien zurückzuführen sind (zum Teil erkennbar durch Schäden oder farbliche Veränderungen an der Schalen­lackierung), darf der Helm nicht mehr eingesetzt werden.
Achtung: Grundsätzlich darf der Helm nach einer Beaufschlagung, einem
starken Aufprall oder sonstigen Krafteinwirkungen nicht mehr eingesetzt werden. Dies gilt auch dann, wenn keine äußeren Schäden sichtbar sind.
Achtung: Da auch die stoßdämpfenden Teile der Innenausstattung nicht
sichtbare Einflüsse ausgesetzt sind, empfehlen wir den Helm vorbeugend nach 15 Jahren zu ersetzten.
deutsch
6 7
Page 5
F130
Gewährleistung
SCHUBERTH gewährt dem Erstkäufer bei bestimmungsgemäßem Gebrauch des Helms eine Gewährleistung für Material- und Herstellungsfehler von 2 (zwei) Jahren ab Kaufdatum. Die Haftung von SCHUBERTH beschränkt sich nach eigenem Ermessen auf entweder die Reparatur oder den Ersatz von Produkten, die innerhalb der Gewährleistungszeit nachweislich fehlerhaft sind. Der Helm darf nicht vom Originalzustand abweichen und/oder durch unsachgemäßen Gebrauch beschädigt worden sein.
Instandhaltung
Der Helm muss regelmäßig Wartungen unterzogen werden. Der Austausch von SCHUBERTH Originalteilen aus der Ersatzteil- und Zubehörliste in dieser Gebrauchsanweisung kann durch den Anwender durchgeführt werden. Alle weiterführenden Instandsetzungsmaßnahmen sind ausschließlich durch geschultes Personal oder im SCHUBERTH Service Center durchführen zu lassen.
Aufbewahrung und Transport
Feuerwehrhelme sind kühl und trocken an einem geschützten Ort aufzube­wahren. Während der Lagerung ist trotz UV-beständiger Helmschale der direkte Einfluss von Sonnenlicht zu vermeiden, um einer möglichen Schädigung der nachleuchtenden Lackierung durch UV-Strahlung vorzubeugen. Lagerung in der Nähe aggressiver Stoffe wie z. B. Lösungsmitteln und Kraftstoffen ist unbedingt zu vermeiden. Der Helm kann, ausreichend in Polsterfolie eingeschlagen, im Karton transportiert werden.
Ersatzteile und Zubehör
Ersatzteile
3990000081 Kopftragering (mit Öko-Schweißleder) 9300100520 Tragenetz mit Netzhalter 3990000415 Schweißleder (Ökoleder, schwarz) mit Filzstreifen (Set = 10 Stk.) 3990000260 Kinn-Nackenriemen 3990000190 Befestigungsschraubenset
(Ersatzschrauben + Muttern + Dichtungshülsen)
3990000215 Kinnriemen Schrauben-Set
(2 Stk. Muttern (Nirosta) + 2 Stk. Schrauben)
9041400205 Reflexfolie, silber für F130 H3 9041400209 Reflexfolie, silber für F130 H2
Zubehör
9040030700 Nackenschutz NPH1 Classic (Leder, schwarz, mit Halteband) 9040030705 Nackenschutz NPH1 Silver Pro (aluminisiert, mit Halteband) 9040030710 Nackenschutz NPH1 Nomex (mit Halteband) 9049100002 Nomexschallkragen (Hollandtuch) HTH1 (mit Halteband) 3990000310 Visierhalter HF1 Gr.2 3990000320 Visierhalter HF1 Gr.3 3990000315 Ersatz Rändelmutter für Visierhalter HF1 (Set = 10 Stk.) 3990000840 Visierscheibe VF1-HighTemp Standard 3990000810 Visierscheibe VF1-Rescue Standard 3990000815 Visierscheibe VF1-Rescue AS/AS 3990000830 Visierscheibe VF1-Wire (Drahtgittervisier) 9049100110 Lampenhalterung LH1-UK 9049100120 Helmlampe SH-UK 4AA ET Xenon neongelb (mit Heckschalter) 9049100121 Helmlampe SH-UK 4AA ES Xenon neongelb (mit Frontschalter) 9049100122 Helmlampe SH-UK 4AA eLED Zoom T neongelb (mit Heckschalter) 9049100123 Helmlampe SH-UK 4AA eLED Zoom S neongelb (mit Frontschalter) 9049100124 Helmlampe SH-UK 3AA CPO TS schwarz (mit Heckschalter) 9049100125 Helmlampe SH-UK 3AA CPO ES schwarz (mit Frontschalter) 3990000090 Drehverschluss 3990000700 Nackenpolster für Drehverschluss
Wir empfehlen Ihnen für Ihren SCHUBERTH Helm ausschließlich die Verwendung von SCHUBERTH Original Zubehör- und Ersatzteilen, da diese optimal auf Ihr entsprechendes Helmmodell abgestimmt sind.
SCHUBERTH Feuerwehrhelme können optional mit einer Hör-Sprech-Garnitur (HSG) ausgestattet werden. Eine Übersicht aller, mit SCHUBERTH Helmen zugelassenen HSG-Typen, finden Sie unter www.schuberth.com
.
deutsch
8 9
Page 6
F130
Warnung: Der Austausch aller anderen Helmbestandteile darf aus
Sicherheitsgründen nur von SCHUBERTH durchgeführt werden.
Achtung: Abnehmbare Teile dürfen nicht gesondert getragen werden.
Beim Tragen eines weiteren Teiles der persönlichen Schutzausrüstung oder von Zubehör (ausgenommen vom Hersteller für den Gebrauch mit diesem Helm geliefertes Zubehör) kann ein als übereinstimmend mit DIN EN 443:2008 gekennzeichneter Helm möglicherweise nicht mehr allen Abschnitten dieser Norm entsprechen. Auf entsprechende, durch den Hersteller anzugebende Informationen ist Bezug zu nehmen.
Helm - Gewicht
Größe H3 = ca. 1050 g Größe H2 = ca. 950 g
Helm - Farben
Weiß RAL 9010 Nachleuchtend (grün) Rot RAL 3002 Schwarz RAL 9005
Eigenschaften und Kennzeichnungen
Alle für diesen Helm zutreffenden Eigenschaften und deren Bedeutung ent nehmen Sie bitte der aufgeführten Tabelle. Die Kennzeichnung befindet sich im hinteren Bereich auf der Innenseite der Helmschale.
Feuerwehrhelm SCHUBERTH F 130
Kennzeichnung Erläuterung der Kennzeichnung
EN 443:2008 Europäische Norm, nach der die Zulassung erfolgt ist
07/13 Beispielangabe für Herstellmonat und – Jahr (Juli 2013)
Typ A Typ: Halbschalenhelm
F 130 H2/H3 Helmbezeichnung mit Helmschlalengröße
48-56 / 53-62 Kopfgrößenbereich in cm des SCHUBERTH F 130
UP-GF Kurzbezeichnung des Helmwerkstoffs
0299
Optionale Eigenschaften und Kennzeichnungen
Kennzeichnung Erläuterung der Kennzeichnung
**** Der Feuerwehrhelm SCHUBERTH F 130 ist für den Einsatz
E2 E3 Elektrische Isolationsfestigkeit des nassen Feuerwehr-
C Beständigkeit gegen Kontakt mit flüssigen Chemikalien
(glasfaserverstärktes Duroplastmaterial)
Nummer der überwachenden Prüfstelle
bei niedrigen Temperaturen bis –40 °C geeignet
Zulassung für die Schiffbrandbekämpfung
helms SCHUBERTH F 130 und der Helmschale
deutsch
10 11
Page 7
F130
Übersicht der Chemikalien, auf die der Helm geprüft wurde
Chemikalie
Schwefelsäure 30 (wässrige Lösung)
Natriumhydroxid 10 (wässrige Lösung)
p-Xylen unverdünnt
Butan-1-ol unverdünnt
n-Heptan unverdünnt
Konzentration (Massen-%)
Überwachende notifizierte Stelle 0299
Fachausschuss Persönliche Schutzausrüstungen (PSA) Prüf- und Zertifizierungsstelle im BG-PRÜFZERT Zwengenberger Straße 68 42781 Haan Germany Tel. +49 (0)2129 576-431 Fax +49 (0)2129 576-400
Hersteller
SCHUBERTH GmbH Stegelitzer Str. 12 39126 Magdeburg Germany Tel. +49 (0)391 8106-0 Fax +49 (0)391 8106-444 E-mail: feuerwehr@schuberth.de www.schuberth.com
Technische Änderungen vorbehalten. Keine Gewährleistung auf Irrtümer und Druckfehler.
deutsch
12 13
Page 8
F130
EN
Congratulations!
The high-performance SCHUBERTH F 130 firefighter helmet you have selected is a quality product specially developed to withstand extremely high levels of thermal stress. It conforms to the standard EN 443:2008. Protective helmets are part of personal protection equipment and play a key role in preventing or at least decisively reducing the extent of head injuries. Please take time to read through this manual carefully to ensure you do not overlook any aspects that are relevant your safety.
Notes on use of the helmet
The SCHUBERTH F 130 firefighter helmet is designed for use in firefighting in buildings and other structures, rescue and salvage activities, for work associated with road accidents and generally for activities within the scope of a fireman‘s duties. Use for any other purpose is to be ruled out and will release SCHUBERTH from any and all liability.
Attention: This helmet only gives full protection when sitting optimally
on your head, the headband is properly adjusted to your head circumfe­rence and the chin- neckstrap is closed. Detachable parts may not be worn/used separately. Only wear the helmet when it is fully assembled.
Attention: This helmet is designed to absorb the effect of only one
impact. In the same way as the crumple zone of a car‘s bodywork, the F 130 absorbs a strong force acting on it through complete or partial destruction of the helmet shell and lining structures. Even if damage is not immediately visible, the helmet is to be replaced after any impact or forceful blow.
Liability for functioning and damage
The liability for the function of the SCHUBERTH F 130 firefighter‘s helmet shall be borne by the owner or operator if the SCHUBERTH F 130 firefighter‘s helmet is incorrectly maintained or repaired by any person who does not belong to SCHUBERTH GmbH or has not been trained by SCHUBERTH GmbH, or if it is handled in any way that is contrary to the intended use. SCHUBERTH GmbH accepts no liability for damage caused by failure to comply with the above instructions.
Using the helmet
The SCHUBERTH F 130 firefighter‘s helmet is available in 2 shell sizes (H2 and H3). The helmet shells are approved for the following head size ranges:
Size H2 = 48 cm to 56 cm
Size H3 = 53 cm to 62 cm
Size adjustment
The helmet can be adjusted to the respective head size by sliding the two ends of the head support ring (A) and locking the studs (B) firmly into the appropriate holes (C). When required, for example when wearing a balaclava under the helmet, the quick-adjustment option allows you to create more space (see also “Using the helmet with a full-face mask with harness”).
A
B
Note: The F130 is optionally available with a turn-lock fastener. For detailed instructions please refer to the assembly information included with the turn-lock fastener.
C
english
A
1514
Page 9
F130
Adjusting the wearing height
E
The inner netting (affecting helmet height!) can be adjusted by sliding the two rear net retainers. Having been released from the guide buckles (E), the net retainer (D) can then be set to the required wearing height and fastened accordingly by buttoning into the
D
holes of the guide buckles (E). Please make sure the studs are firmly pressed into place.
Adjusting the chin-neck strap
Opening and closing the chinstrap is made easy by the quick-release button fastener on it. Grip the helmet with both hands by the chin-neck strap, then pull the helmet over your head from the front and close the chin strap by means of the quick-release button fastener. The neck strap must fit firmly under the ears and around the back of your head. The length of the neck straps can be adjusted by means of the buckle. Ensure the chinstrap fits flush under your chin. If necessary, the length of the chinstrap can be adjusted and fixed in place at the Velcro mechanism.
Attention: The F 130 satisfies the requirements of EN 443:2008 on the
retaining system if the chinstrap supplied by the manufacturer is worn and adjusted according to the provisions.
Use of the helmet with a full-face mask with harness
The lining of the SCHUBERTH F 130 is fitted with a quick-adjustment facility to enable use with a full-face mask with strap harness. By releasing the button at the second hole on the right-hand side of the headband and pulling the headband strap accordingly you can quickly and individually adjust the helmet width to enable you to wear a full-face mask with strap harness in combination with the helmet.
Adjustment: First check for correct size adjustment of the headband without the mask and, where necessary, adjust accordingly by inserting the studs into the corresponding holes in the holed section on the left side (see also “Size
adjustment”).
1) Press and release the button (F) on the head ring’s quick-release fastener.
2) The headband can now be pulled apart as far as the bridge (G) of the holed section.
3) Now put on the mask and make the corresponding adjustment with the holed section (H) so that the helmet now fits properly even with the mask
straps.
Having done this, close the headband again at the quick adjuster and press the button into place. The normal helmet width has now been adjusted and
the quick adjuster can be used at any time by releasing the button.
F
G
H
Cleaning and care
The helmet shell and inner lining should only be cleaned with lukewarm soapy water. The lining of the helmet can also be treated with disinfectant (e.g. Heliosept Medical Spray). Use only approved cleaning products and disinfectants. Do not use any solvents.
Changes to the helmet
Attention: The standard version of your helmet meets the applicable
standards and it must therefore not be changed or equipped with third-party components or accessories of any kind. The replacement of individual components is only permitted if they are of the same type as the individual components of the type-approved helmet, or if they have been specially approved for replacement by SCHUBERTH. Incorrect or third-party internal features, the subsequent drilling of holes for accessories or any other changes to the helmet may affect the protective function and void the certification. Only accessories that are suitable for the SCHUBERTH F 130 must be used. If in doubt, please contact SCHUBERTH.
english
1716
Page 10
F130
Service life – firefighter‘s helmet
The length of the service life of this helmet is influenced by the material(s) used in its construction, as well as by the environment in which the helmet is used and stored (according to EN 443:2008). This firefighter‘s helmet with painted shell, which is made of modified high temperature-resistant thermoset material (high temp fibre) has excellent resistance to ageing and undergoes no change when it is exposed to direct sunlight (UV radiation). The service life of these helmets is limited mainly by mechanical, thermal, weather-related and chemical impacts. Care, regular maintenance and the type of use also play a role.
Thermoset materials (such as the high temp fibre used) are generally considered to be highly resistant to these stresses. Their resistance to weather-related, chemical and thermal stresses is clearly far greater than that of thermoplastic materials.
Attention: SCHUBERTH fire helmets have no mandatory service life or
expiry/discard date, since the maximum service life depends on the above-mentioned effects.
Attention: To maximise the service life of the helmet, it is essential to
observe the notes outlined in the instruction sheet. In particular, this contains notes for regular checks of the helmet’s serviceability, and guidelines for its cleaning, care, maintenance and repair. Defective or worn helmet components are to be replaced with new original parts.
Serviceability check
Please check the shell, internal features, chinstrap and accessories at regular intervals and according to use (systematically af ter firefighting, rescue and recovery operations):
• Anyhelmetthathasbeendamagedbyexcessiveimpactsmustnotbeused.
It must be replaced and made unusable.
• Thehelmetisdesignedtoabsorbtheeffectofonlyoneimpact.Theenergy
from any impact on the helmet is absorbed – similar to the crumple zone of a car – by total or partial destruction of the helmet shell or the inner liner. The helmet should be replaced after an impact or if subjected to any other impact force.
• Itisalsopossibleforthematerialstructureofthehelmettobedamaged but the damage not to be visible (after a minor collision or impact). You can check this by performing a thumb pressure test on the shell: If the shell can be pressed in with the thumb at the affected point or at any other point (so-called indicator function), the helmet must be replaced and made unusable, since the shell structure has undergone a change in resistance.
• Thepaintedsurfaceofthehelmetmustbecheckedfordamage,since the self-extinguishing special lacquer structure is an important thermal performance factor, and damage to the lacquer may reduce the service life of the helmet. Small scratches on the surface do not reduce the protective function of the helmet.
• Ifthereisdamagetothehelmetthathasbeencausedbyhighthermal
impacts or direct contact with chemicals (these can sometimes be identified by colour changes or damage to the shell lacquer), the helmet must not be used.
Attention: In principle the helmet must no longer be used after an
impact, severe blow, or any other force effects. This applies even if there is no visible external damage.
Attention: Because the shock-absorbing parts of the interior are exposed
to nonvisible forces, we recommend that the helmet is preventively replaced after 15 years.
Warranty
SCHUBERTH provides a warranty for the helmet of two (2) years from the date of purchase, which covers material and workmanship. The liability of SCHUBERTH shall be limited to either the repair or replacement, at its option, of products that are proven to be defective within the warranty period. The helmet must not differ from its original condition and/or must not have been damaged by improper use.
Maintenance
The helmet must undergo regular maintenance. The user can carry out replacements of SCHUBERTH original parts from spare parts and accessories listed in the instructions. Any further repairs are only to be carried out by trained personnel or the SCHUBERTH Service Centre.
english
1918
Page 11
F130
Storage and transport
Firefighter helmets should be stored in a cool, dry and protected place. Even though the helmet shell is resistant to UV rays, keep your helmet away from direct sunlight when stored in order to prevent possible damage to the luminous lacquer.
In normal use, we recommend leaving the visor mounted on the helmet when storing. In all cases avoid storage near aggressive substances such as solvents and fuels. The helmet can be transported in its box if adequately wrapped in bubble wrap.
Spare parts and accessories
Spare parts
3990000081 Head support ring (with eco-leather sweatband) 9300100520 Inner netting with retainers 3990000415 Leather sweatband (eco-leather, black)
with felt strips (set = 10 pcs.)
9300105620 Chin-neck strap 3990000180 Fastening screw set (replacement screws + screw nuts + seal sleeves)
3990000215 Chin strap screw set (includes 2 nuts (Nirosta) + 2 screws) 9041400205 9041400209
Accessories
9040030700 Neck protector NPH1 Classic (leather, black, with strap) 9040030705 Neck protector NPH1 Silver pro (aluminized, with strap) 9040030710 Neck protector NPH1 Nomex (with strap) 9049100002 Nomex neck collar (shroud) HTS1 (with strap) 3990000310 Visor bracket HF1 Size 2 3990000320 Visor bracket HF1 Size 3 3990000315 Replacement milled nuts for visor holder HF1 (Set = 10 pcs.) 3990000840 Visor VF1-HighTemp Standard 3990000810 Visor VF1-Rescue Standard 3990000815 Visor VF1-Rescue AS/AS
Reflective tape, silver for F130 H3 Reflective tape, silver for F130 H2
3990000830 Visor VF1-Wire (wire visor) 9049100110 Lamp holder LH1-UK 9049100120 Helmet light SH-UK 4AA ET Xenon neon yellow (with rear switch) 9049100121 Helmet light SH-UK 4AA ES Xenon neon yellow (with front switch) 9049100122 Helmet light SH-UK 4AA eLED Zoom T neon yellow (with rear switch) 9049100123 Helmet light SH-UK 4AA eLED Zoom S neon yellow (with front switch) 9049100124 Helmet light SH-UK 3AA CPO TS black (with rear switch) 9049100125 Helmet light SH-UK 3AA CPO ES black (with front light) 3990000090 Turn-lock fastener 3990000700 Neck padding for Turn-lock fastener
We recommend that you only use original SCHUBERTH accessories and spare parts for your SCHUBERTH helmet as they are specially adapted to your helmet model.
SCHUBERTH firefighting helmets can be equipped with an optional push to talk unit (PTT). A list of all headset types approved for SCHUBERTH helmets can be found at www.schuberth.com.
Warning: For safety reasons, the replacement of all other parts of the
helmet must only be carried out by SCHUBERTH.
Attention: Removable parts are not to be worn and used separately. The
wearing/use of a further part of the personal protective equipment or of accessories (apart from accessories supplied by the manufacturer for use with this helmet) can lead to a situation in which a helmet marked as compliant with EN 443:2008 might no longer meet all requirements specified by this standard. In such cases the relevant information provided by the manufacturer must be referred to.
2120
english
Page 12
F130
Helmet - weight
Size H3 = approx. 1050 g Size H2 = approx. 950 g
Helmet - colours
White RAL 9010 Luminous (green) Red RAL 3002 Black RAL 9005
Characteristics and markings
Please refer to the table for details on the helmet’s characteristics and their meanings. You will find the markings on the inner surface of the helmet shell‘s rear section.
SCHUBERTH F 130 firefighter helmet
Marking Meaning
EN 443:2008 European standard under which the helmet was tested
07/13 Sample details of month and year of manufacture
Typ A Type: half-shell helmet
F 130 H2/H3 Helmet marking with helmet shell size
48-56 / 53-62 Head size of the SCHUBERTH F 130 in cm
UP-GF Helmet material code
0299
and approved
(July 2013)
(glass-fibre reinforced duroplastic material)
ID number of the supervisory inspection agency
Optional characteristics and markings
Marking Meaning
**** The SCHUBERTH F 130 firefighter helmet is suitable for use
E2 E3 Electrical insulation capability of the SCHUBERTH F 130
C Resistance in contact with liquid chemicals
at low temperatures down to –40 °C
Approval for firefighting on ships
firefighter helmet and helmet shell when wet
Summary of chemicals for which the helmet has been tested
Chemical
Sulphuric acid 30 (aqueous solution)
Sodium hydroxide 10 (aqueous solution)
p-xylene undiluted
1-butanol undiluted
n-heptane undiluted
Concentration (mass %)
english
2322
Page 13
European notified body, Identification no. 0299
Committee on Personal Protection Equipment (PSA) Testing and Certification Body in BG-PRÜFZERT Zwengenberger Straße 68 42781 Haan Germany Tel. +49 (0)2129 576-431 Fax +49 (0)2129 576-400
Manufacturer
SCHUBERTH GmbH Stegelitzer Str. 12 39126 Magdeburg Germany Tel. +49 (0)391 8106-0 Fax +49 (0)391 8106-444 E-mail: feuerwehr@schuberth.de www.schuberth.com
We reserve the right to make technical alterations without prior notice. No liability is accepted for errors and omissions.
24 25
Page 14
Loading...
