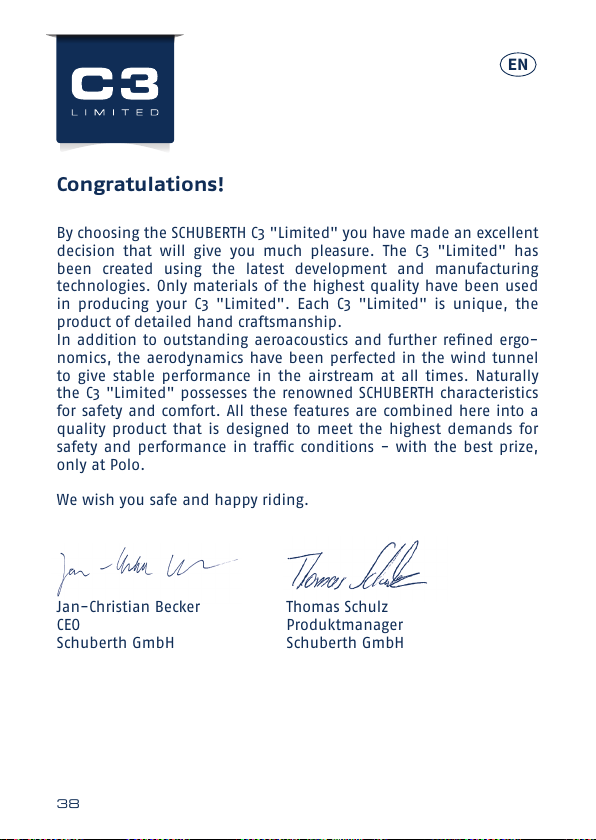

Kompliment!

Sie haben mit dem SCHUBERTH C3 "Limited" eine ausgezeichnete Wahl
getroffen, die Ihnen viel Freude bereiten wird. Der C3 "Limited" ist
das Ergebnis modernster Entwicklungs- und Fertigungsmethoden.
Für Ihren C3 "Limited" kommen ausschließlich Materialien höchster
Qualität zum Einsatz. Jeder einzelne C3 "Limited" ist ein Unikat,
welches in aufwändiger Handarbeit hergestellt wird.
Neben einer ausgezeichneten Aeroakustik sowie weiterentwickelten
Ergonomie sorgt die, im Windkanal perfektionierte, Aerodynamik
jederzeit für ein stabiles Verhalten des Helms im Fahrtwind.
Selbstverständlich verfügt der C3 "Limited" über die bewährten
Eigenschaften in Bezug auf Sicherheit und Komfort. All diese
Eigenschaften vereinen sich in diesem Qualitätsprodukt, welches
für höchste Anforderungen an Sicherheit, Leistungsvermögen im
Straßenverkehr ausgelegt ist – mit einem einmaligen Preis-/
Leistungsverhältnis, natürlich nur bei Polo.

Wir wünschen Ihnen eine sichere Fahrt.

Jan-Christian Becker Thomas Schulz
CEO Produktmanager
Schuberth GmbH Schuberth GmbH

DE

A. INHALT

A. Inhalt ............................................................... 3

B. Die richtige Benutzung der Gebrauchsanweisung ... 4

C. Der Helm ........................................................... 5

1. Norm 5

2. ECE-Zulassung 6

3. Anatomie des Helms 6

4. Außenschale 6

5. Innenschale 6

6. Aerodynamik 7

7. Aeroakustik 7

8. Kinnteil 9

9. Rückhaltesystem 11

10. Visier 13

11. Sonnenvisier 17

12. Innenausstattung 19

13. Belüftungssysteme 20

14. Zusätzliche Sicherheitsausstattung 22

D. Auf- und Absetzen ............................................ 23

1. Aufsetzen des Helms 23

2. Absetzen des Helms 24

E. Vor jeder Fahrt ................................................. 25

1. Überprüfen des Helms 25

2. Überprüfen des Kinnriemens 25

3. Kontrolle von Visier und Sonnenvisier 26

F. Für Ihre Sicherheit ............................................ 26

1. Sicherheitshinweise Helm 26

2. Sicherheitshinweise Visier/Sonnenvisier 28

3. Sicherheitshinweise Modifikation/Zubehör 28

G. Wartung und Pflege ........................................... 29

1. Außenschale 29

2. Kinnteil 29

3. Visiere und Sonnenvisier 29

4. Innenausstattung 31

5. Belüftung 31

6. Aufbewahrung 32

3

deutsch

4

B. DIE RICHTIGE BENUTZUNG
DER GEBRAUCHSANWEISUNG

H. Zubehör und Ersatzteile ..................................... 33

1. Zubehör und Ersatzteile 33

2. Bezug von SCHUBERTH-Originalteilen 33

3. Kommunikationssysteme 34

I. SCHUBERTH Service ............................................ 35

1. Reparaturservice 35

2. Gewährleistung 35

J. Wie Sie uns erreichen ........................................ 36

DIE RICHTIGE BENUTZUNG DER GEBRAUCHSANWEISUNG

Lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch,
damit Ihr Helm Sie beim Motorradfahren richtig schützen kann. Um
keinen für Ihre Sicherheit relevanten Aspekt außer Acht zu lassen,
empfehlen wir Ihnen, diese Gebrauchsanweisung in der vorgegebe­nen Reihenfolge zu lesen.

Bitte achten Sie besonders auf:

Warnung: Sicherheitshinweise
Achtung: Hinweise
Tipp: Praktische Ratschläge

Warnung:

Dieser Helm ist nicht für den Gebrauch in den USA und Kanada bestimmt.
Dieser Helm ist nach der europäischen ECE-Norm gebaut, geprüft und zugelassen. Er entspricht
daher nicht den US-amerikanischen und kanadischen Vorschriften und Anforderungen. Er darf nur
in Ländern eingesetzt werden, in denen die europäische ECE-Norm Gültigkeit besitzt. Der Gebrauch
in anderen Ländern berechtigt im Schadensfall nicht zur Geltendmachung von Ersatzansprüchen vor
US-amerikanischen oder kanadischen sowie vor Gerichten dritter nicht ECE-normgebundener Länder.

Achtung:

Änderungen im Sinne des technischen Fortschritts behalten wir
uns vor – auch ohne ausdrückliche Ankündigung.

5

C. DER HELM

C.1. NORM

Der C3 erfüllt die Norm ECE-R 22.05. Diese Prüfnorm gewähr leistet
die Einhaltung von definierten Sicherheitsstandards hinsicht­lich Stoß dämpfung, Durchdringungsfestigkeit, Seitensteifigkeit,
Rückhalte system sowie Sichtfeld. Die Zulassung garantiert Ihnen die
Zulassung für die Länder der europäischen Union und aller Länder,
die die ECE-Norm anerkennen und die im Schadensfall wichtige
Versicherungskonformität.
Bitte beachten Sie, dass dieser C3 mit ECE-Zulassung speziell auf
die ECE-Norm eingestellt ist und daher insbesondere nicht für die
USA oder Kanada zugelassen ist. Er darf nur in Ländern verwendet
werden, für die ECE-Norm Gültigkeit besitzt.

Achtung:

Für den Gebrauch in den USA oder Kanada dürfen ausschließ lich
SCHUBERTH Helme eingesetzt werden, die über die ent­sprechende Zulassung und technische Einstellung verfügen.
Weitere Informationen und die Bezugsquelle für diese Helme
finden Sie im Internet unter:

www.schuberth.com/usa
www.schuberth.com/canada

2. ECE-ZULASSUNG

ECE-Prüfnorm

Genehmigungsnummer

Zulassungsbehörde

Seriennummer

059284/P-3523

35230001

deutsch

6

C. DER HELMC. DER HELM

3. ANATOMIE DES HELMS

C.4. AUSSENSCHALE

Die Helm-Außenschale des C3 verbindet eine aerodynamisch-opti­male Form mit konsequentem Schutz. Sie besteht aus S.T.R.O.N.G.­Fibre, das dem Helm, die für Ihren Schutz notwendige, hohe Festig­keit verleiht.

Warnung:

Der Schutzhelm ist für die Absorption nur einer Schlag– oder
Stoßeinwirkung ausgelegt. Nach einem Sturz, Unfall oder son­stigen Krafteinwirkung muss der Helm ausgetauscht werden.

C.5. INNENSCHALE

Die Helm-Innenschale ist zur Optimierung der Stoßdämpfungseigen­schaften mehrteilig aufgebaut. Durch eine komplexe Mehrzonen-

Visier

Reflexaugen

Sonnenvisier

Innenausstattung

Kopfentlüftung

Visierbelüftung/

Kinnbelüftung

Öffungstaste

Kinnteil

Kopfbelüftung

Innenschale

Visiermechanik

Außenschale

Rückhaltesystem
(mit Anti-Roll-Off System)

Bedienungselement
Sonnenvisier

Kinnriemen
mit Ratschenverschluss

7

C. DER HELM

Verschäumung des Hauptkörpers wird eine optimale Kraftaufnahme
und -verteilung erreicht und dadurch ein Höchstmaß an Sicherheit
ge boten.

C.6. AERODYNAMIK

Der C3 ist speziell für die Touren- und Sporttourenfahrer-Sitzhaltung
eingestellt und liegt ruhig im Luftstrom. Auch bei höheren
Geschwindigkeiten entwickelt der C3 praktisch keinen Auftrieb.

Achtung:

Bei verkleideten Motorrädern können im Randbereich,
durch, von der Verkleidung erzeugten Windschatten, starke
Luftverwirbelungen auftreten. Dies kann die aerodynamischen
Eigenschaften eines Helms erheblich beeinflussen.

C.7. AEROAKUSTIK

Auf die aeroakustischen Eigenschaften wurde beim C3 besonderer
Wert gelegt. Verschiedene, im SCHUBERTH-Windkanal entwickelte,
Maßnahmen sowie die Auswahl besonderer Materialien, sorgen
für Zugfreiheit und einen leisen Helm**. Windgeräusche entstehen
durch turbulente Verwirbelung der Luft, die den Helm umströmt
und im Helm als Rauschen wahrgenommen werden (sogenannter
Pseudoschall). Dieses Geräusch hört nur der Helmträger. Ab ca.
100 km/h wird bei den meisten Motorrädern und Helmen das
Motorengeräusch von diesem Windgeräusch überdeckt.

** A eroaku stisc he Wer te können in Abh ängigke it von M otor radt yp, Verk leidung, S itzha ltung u nd

Körper größe variieren.

Warnung:

Durch die aeroakustische Optimierung des Helms und die damit
einhergehenden geringeren Windgeräusche kann die tatsäch­liche Geschwindigkeit leicht unterschätzt werden. Verlassen
Sie sich bei der Einschätzung der gefahrenen Geschwindigkeit
nicht auf Ihr Gehör, sondern kontrollieren Sie diese anhand
Ihres Tachometers.

deutsch

8

C. DER HELM

Achtung:

Bei verkleideten Motorrädern treten im Randbereich des er-
zeugten Windschattens starke Luftverwirbelungen auf. Diese
können die aeroakustische Leistungsfähigkeit des Helms
erheblich reduzieren. Die Motorradverkleidung sollte so ange-
passt sein, dass die abgehende Wirbelschicht nicht direkt auf
die Helmunterseite trifft.

Tipp:

Um einen möglichst leisen Helm zu erhalten, ist die Passform
auf der Helmunterseite extrem wichtig. Sorgen Sie für einen
guten Helmabschluss. Bei kleineren Kragenweiten empfiehlt
sich die zusätzliche Verwendung eines Halstuches.

Anti-Noise-Pad

(nicht im Lieferumfang enthalten, kann separat als Zubehör erwor-
ben werden)

Mit Hilfe des Anti-Noise-Pads lassen sich die Fahrgeräusche im Helm
reduzieren.

aeroakustisch unkritischer Bereich

aeroakustisch unkritischer Bereich

aeroakustisch kritischer Bereich

9

C. DER HELM

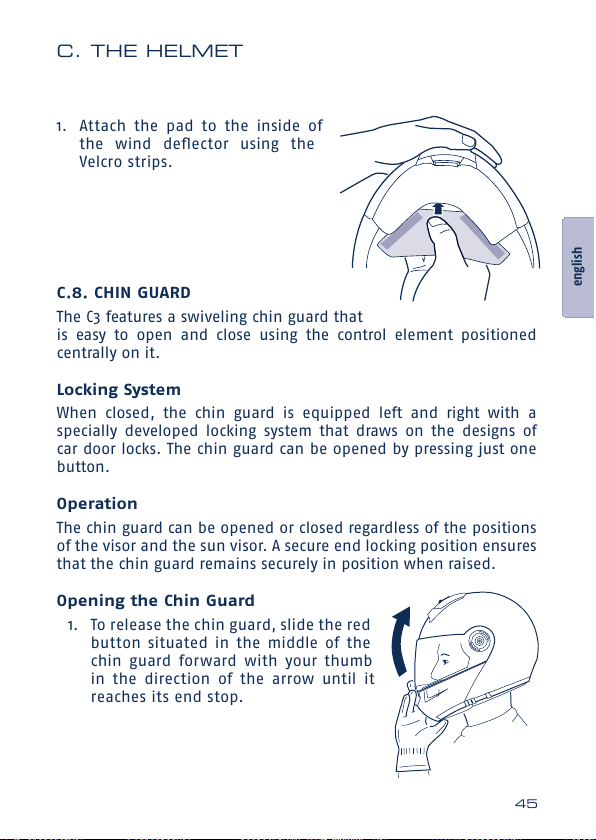

1. Das Anti-Noise-Pad wird mit Hilfe
der Klettstreifen innenseitig am
Windabweiser befestig t.

C.8. KINNTEIL

Der C3 ist mit einem hochschwenkbaren
Kinnteil ausgerüstet, welches sich mit Hilfe des mittig am Kinnteil
platzierten Bedienungs elements leicht öffnen und schließen lässt.

Schloss-System

Das Kinnteil ist im geschlossenen Zustand links- und rechtsseitig mit
einem, in Anlehnung an Türverriegelungen aus dem Automobilbau
speziell entwickelten, Schloss-System ausgerüstet. Zur Öffnung des
Kinnteils ist die Bedienung nur einer Taste nötig.

Systembedienung

Das Kinnteil kann unabhängig von der Stellung des Visiers und
der Sonnenblende geöffnet bzw. geschlossen werden. Die sichere
Endrastung sorgt dafür, dass das hochgeklappte Kinnteil sicher in
seiner Position gehalten wird.

Öffnen des Kinnteils

1. Das Kinnteil wird entriegelt, indem Sie
die, mittig im Kinnbereich befindliche
rote Taste mit dem Daumen in
Pfeilrichtung bis zum Anschlag nach
vorne schieben.

deutsch

10

C. DER HELM

2. Sie können das Kinnteil nach oben
in die Endrastung schwenken.

Schließen des Kinnteils

1. Das Kinnteil wird geschlossen,
indem Sie es mit einer Hand
geführ t nach unten schwenken,
bis es auf beiden Seiten deutlich
hörbar einrastet.

Achtung:

Überprüfen Sie nach jedem Verschließen des Kinnteils das
korrekte Einrasten, indem Sie von unten dagegen drücken.

Tipp:

Bei Verwendung des zusätzlichen Anti-Noise-Pads ist es beim
Schließen hilfreich, mit einem Finger unter das Kinnpolster zu
greifen, um das Kinnteil über das Kinn zu bewegen.

11

C. DER HELM

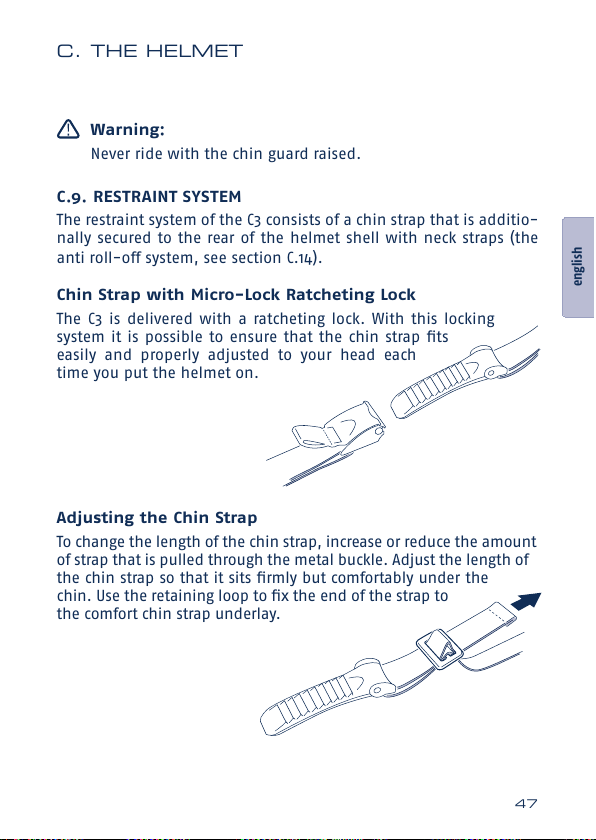

Warnung:

Fahren Sie nie mit hochgeschwenktem Kinnteil!

C.9. RÜCKHALTESYSTEM

Das Rückhaltesystem des C3 besteht aus einem Kinnriemen,
der zusätzlich mit Nackenbändern am hinteren Teil der Helmschale

gesichert ist (Anti-Roll-Off-System – siehe Kapitel C.14).

Kinnriemen mit Micro-Lock-Ratschenschloss

Der C3 wird mit einem Ratschenschloss ausgeliefert. Dieses
Verschluss-System ermöglicht bei jedem Aufsetzen
des Helms ein einfaches und auf Ihren Kopf
abgestimmtes Anlegen des Kinnriemens.

Einstellung des Kinnriemens

Die Länge des Kinnriemens wird variiert durch vermehrten oder ver-
ringerten Durchzug des Kinnriemenbandes durch die Metallschnalle.
Stellen Sie die Länge des Kinnriemens so ein, dass der
Kinnriemen fest, aber noch bequem unter dem Kinn
anliegt und fixieren Sie das Kinnriemenende
per Halterungsschlaufe mit der Komfort-
Kinnriemenunterlage.

deutsch

12

C. DER HELM

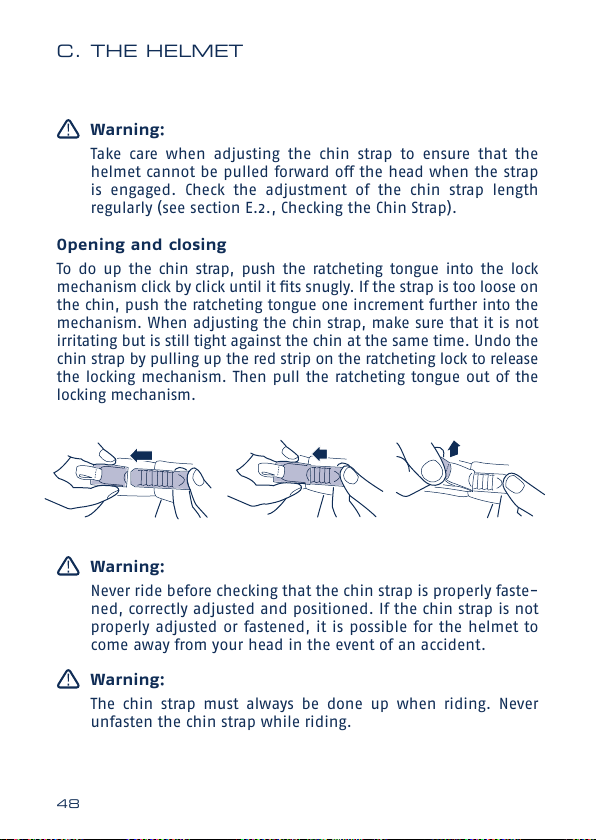

Warnung:

Achten Sie bei der Einstellung darauf, dass der Helm bei
geschlossenem Kinnriemen nicht nach vorn vom Kopf gezo-
gen werden kann. Kontrollieren Sie die Einstellung der
Kinnriemenlänge regelmäßig (siehe Kapitel E.2. Überprüfen des
Kinnriemens).

Öffnen und Schließen

Das Kinnriemenschloss wird geschlossen, indem Sie die Ratschen -
zunge stufenweise in das Schloss einschieben. Sollte der Kinnriemen
zu locker am Kinn anliegen, schieben Sie die Ratschenzunge eine
Stufe weiter in das Schloss. Achten Sie beim Einstellen darauf, dass
der Kinnriemen nicht störend, jedoch straff am Kinn anliegt. Öffnen
Sie den Kinnriemen, indem Sie das rote Band am Ratschenschloss
hochziehen und so den Verschluss freigeben. Ziehen Sie anschließend
die Ratschenzunge aus dem Schloss.

Warnung:

Fahren Sie niemals ohne dass der Kinnriemen richtig geschlos-
sen, passend eingestellt sowie auf seinen korrekten Sitz über-
prüft wurde. Aufgrund eines falsch eingestellten oder nicht
richtig geschlossenen Kinnriemens kann sich, im Falle eines
Unfalls, der Helm vom Kopf lösen.

Warnung:

Der Kinnriemen muss stets komplett geschlossen sein. Öffnen
Sie niemals den Kinnriemen während der Fahrt.

13

C. DER HELM

C.10. VISIER

Das Visier kann jederzeit, unabhängig von der Stellung des Sonnen­visiers, betätigt und in sieben verschiedenen Positionen arretiert
werden.
Die zweite Rastposition des Visieres ist die Stadt stellung. Hierbei
ist der Widerstand etwas verstärkt, um das Arretieren des Visiers in

dieser Stellung, insbesondere während der Fahrt, zu erleichtern.

Turbulatoren

Die an der Oberseite des Visiers befindli­chen, patentierten Turbulatoren, optimieren
zusätzlich die aeroakustischen Eigenschaften
bei Fahrten mit geöffnetem Visier.
Sie verhindern akustische
Störgeräusche in Form von
Pfeiftönen, die an glatten
sowie geraden Kanten ent­stehen können.

Beschichtung

Die Hauptscheibe ist beidseitig HighClear® anti-scratch beschichtet.

PINLOCK®-Linse
(nicht im Lieferumfang enthalten, kann separat als Zubehör erwor­ben werden)

Die Pinlock®-Linse ist ein beschlagfreies Doppelscheibenvisier.
Die beiden Visierscheiben sind durch eine klare, flexible Silikon­dichtung voneinander getrennt und abgedichtet. So entsteht ein
isolierendes Luftpolster zwischen der Haupt- bzw. Außenscheibe
und der Innenscheibe des Visiers, wodurch ein Beschlagen der
Innenscheibe verhindert wird. Das Visier des C3 ist für den Gebrauch
einer Pinlock®-Linse bereits vorbereitet.

deutsch

14

C. DER HELM

Achtung:

Um Beschädigungen an der kratzempfindlichen Pinlock®-Linse
zu vermeiden, sollten keine Handschuhe oder andere Gegen­stände in den Helm gesteckt werden.

Achtung:

Die Pinlock

®

-Linse ist im Auslieferzustand mit einer Schutz­folie ausgestattet. Entfernen Sie diese Folie vor dem ersten
Gebrauch.

Achtung:

Die Pinlock®-Linse darf nur in Verbindung mit speziell dafür
vorgesehenen SCHUBERTH-Visierscheiben gefahren werden.

Öffnen des Visiers

1. Das Visier wird geöffnet, indem Sie
links- oder rechtsseitig mit dem
Daumen unter eines der am Visier
angebrachten Finger-Tabs greifen und
die Visierscheibe mit Druck nach oben
in die gewünschte Position bringen.

Schließen des Visiers

1. Das Visier wird geschlossen, indem Sie
das links- und rechtsseitige Finger­Tab oben greifen und mit einer
Handbewegung nach unten drücken bis
es hörbar einrastet.

15

C. DER HELM

Ein- und Ausbau Visierscheibe

Der Visierscheibenwechsel ist mit der komfortablen EasyChange­Visiermechanik schnell und ohne Hilfsmittel möglich. Zum Wechseln
des Visiers ist es hilfreich, den Helm auf einer geraden Fläche
abzustellen oder ihn im Sitzen auf Ihren Oberschenkeln abzulegen.

Ausbau Visierscheibe

1. Bewegen Sie das Visier in
die oberste Raststellung.

2. Betätigen Sie das Federelement
unterhalb der Visiermechanik
in Richtung Visieröffnung.

3. Betätigen Sie anschließend das
Federelement auf der anderen
Seite.

4. Bewegen Sie das Visier so weit nach oben, bis sich dieses aus
der Visiermechanik löst.

deutsch

16

C. DER HELM

Einbau Visierscheibe

1. Führen Sie mit beiden Händen die
Rastzapfen des Visiers in die dafür
vorgesehene Aussparung in der
Visiermechanik.

2. Durch leichten, zum Helm gerichteten
Druck und gleichzeitiger Schließ­bewegung, rastet das Visier hörbar
ein.

3. Überprüfen Sie die Funktion der Visier­mechanik, indem Sie das Visier einmal
bis zum Anschlag öffnen.

Warnung:

Fahren ohne Visier oder mit geöffnetem Visier kann Schäden
der Augen und des Gesichts durch Steine, Staub, Insekten oder
ähnliches zur Folge haben. Ein abgesenktes Sonnenvisier bie­tet zwar einen gewissen Schutz, kann aber nicht alle Gefahren
vermeiden.

17

C. DER HELM

Warnung:

Benutzen Sie niemals getönte Visiere bei schlechten Sichtver-
hältnissen sowie Nacht- und Tunnelfahrten.

C.11. SONNENVISIER

Scheibe

Das Sonnenvisier ist kratzfest und bietet aufgrund des eingesetzten
Spezial-Polycarbonats einen wirksamen Schutz gegen schädliche UV-
Strahlung*.

* Geprüf t nach d er aust ralischen Norm für S onnenbri llen AS /NZS 10 67:2003 Lens C atego ry 3.

Bedienung

Die Bedienung des Sonnenvisiers
erfolgt über den linksseitig im
Kinnbereich platzierten Schieber.
Das Sonnenvisier kann unabhängig
von der Stellung des Visiers betätigt
werden.

1. Bewegen Sie den Schieber nach
hinten, um das Sonnenvisier
abzusenken.

2. Um das Sonnenvisier in der
Helm-Innenschale zu versenken,
bewegen Sie den Schieber nach
vorn.

Achtung:

Das Sonnenvisier darf nur über den Schieber betätigt werden.

Warnung:

Fahren Sie niemals mit gesenktem Sonnenvisier bei Dunkelheit
oder schlechten Sichtverhältnissen. Vor Tunnelfahrten ist das
Sonnenvisier stets hochzuklappen.

deutsch

18

C. DER HELM

Ein-und Ausbau Sonnenvisier

Der Sonnenvisierwechsel ist ohne Hilfsmittel möglich.

Ausbau Sonnenvisier

1. Kinnteil öffnen und arretieren.

2. Sonnenvisier nach unten schwenken.

3. Schnappverbindung leicht nach außen
biegen bis sich das Sonnenvisier vom
Haltezapfen ziehen lässt.

4. Wiederholen Sie den Schritt auf der
andere Seite.

Tipp:

Die Sonnenvisieraufnahmen sollten bis zum Wiedereinbau in
der unteren Stellung verbleiben.

Einbau Sonnenvisier

1. Sonnenvisier zwischen die Schnapp­verbindungen stecken und auf dem
Halte zapfen einrasten.

2. Wiederholen Sie den Schritt auf der
andere Seite.

3. Das Sonnenvisier per Schieber versenken.

4. Überprüfen der Funktionstüchtigkeit
des Mechanismus durch mehrmaliges
Bedienen des Schiebers.

Tipp:

Stellen Sie den Helm auf eine gerade Fläche oder legen Sie
ihn im Sitzen auf die Oberschenkel. Fassen Sie beim Ein- und
Ausbau das Sonnenvisier mit einem sauberen und weichen
Tuch (empfohlen: Mikrofasertuch) an, um Fingerspuren und
Kratzer zu vermeiden.

19

C. DER HELM

Achtung:

Vermeiden Sie beim Aus- und Einbau einen Kontakt zwischen
Sonnenvisier und Helmaußenschale.

C.12. INNENAUSSTATTUNG

Die auswechselbare und waschbare Innenausstattung des C3
gewährleistet eine hervorragenden Passform und eine optimale
Be- und Entlüftung des Helms. Die Innenausstattung besteht aus
weichem, hautfreundlichem und atmungsaktivem Material. Die
Komfort-Wangenpolster sorgen für eine weiche Polsterung an den
Wangen, das Kopfband-Polster für eine gute und bequeme Anlage
am Kopf ohne die Lüftungskanäle zu verdecken (siehe Kapitel C.13.
Belüftungssysteme - Kopfbelüftung).

Ein- und Ausbau Kopfband-Polster

Die Innenausstattung ist per Klemmbe­festigung an der Innenschale fixiert und
kann durch behutsames Herausziehen
entnommen werden.

1. Schieben Sie die Kunststof fleiste
schrittweise unter die Aussparungen
der auf der Innenschale befestig ten
Kunststoffleiste.

2. Stecken Sie die Kunststofflasche
mit runder Lochung über den am
hinteren Teil der Wangenpolster
eingenähten Pin und fixieren Sie
diesen mit Hilfe der rot-markierten
Steckvorrichtung.

Warnung:

Fahren Sie niemals, wenn Teile der Innenausstattung entfernt
sind.

deutsch

20

C. DER HELM

Warnung:

Große Hitzeeinwirkungen (z.B. Auspuffhitze) können die
Innenausstattung beschädigen!

Achtung:

Hängen Sie den Helm nicht über Spiegel oder Lenkergriff, um
Schäden an der Innenausstattung und der Innenschale zu ver­meiden.

C.13. BELÜF TUNGSSYSTEME

Belüftung 1 - Visiereinstellung mit Stadtstellung

Der C3 besitzt ein mehrstufig-verstellbares Visier. Öffnen Sie das
Visier so weit, dass es nicht beschlägt und gleichzeitig Ihre Augen

vor unangenehmen Luftzug geschützt sind. In der zweiten Raststufe
befindet sich das Visier in der Stadtstellung. Die durch den unteren
Spalt eindringende Luft strömt über die Visierinnenseite und
entweicht durch die Öffnung an der Oberkante. Öffnen Sie hierzu
das Visier, indem Sie die Stadtstellung zunächst überspringen – mit
einer anschließenden Abwärts bewegung des Visiers kann diese
dann einfach eingestellt werden.

Belüftung 2 - O2-Minimalbelüftung

Der Belüftungseinlass am Kinnteil des Helms verfügt über eine
Minimalbelüftungsfunktion, die für eine permanente Zufuhr
von Frischluft sorgt. Diese wird
vom Helmträger praktisch nicht
wahrgenommen, gewährleistet
jedoch bereits ab ca. 30 km/h
(soweit sich der Helm komplett im
Luftstrom befindet) eine wirksame
Frischluftzufuhr. Auch bei komplett
geschlossenem Helm wird so dem
Beschlagen des Visiers und einer CO2­Überkonzentration entgegengewirkt.

21

C. DER HELM

Belüftung 3 - Belüftungseinlass Kinn

(Visierbelüftung)

Zur Belüftung des Visiers, ist der C3 im Kinn­bereich mit einem Belüftungseinlass ausge­stattet. Unab hängig von der Sitz haltung,
sorgt eine Umlenkung dafür, dass der
Luftstrom schon bei niedrigen Geschwin­digkeiten die Visierscheibe wirkungsvoll
belüftet. Durch Druck auf den unteren bzw.
oberen Teil des Belüftungselements wird
der Lufteinlass geöffnet bzw. geschlos­sen.

Belüftung 4 - Kopfentlüftung

Der C3 ist mit einem permanen ten
Entlüf tungs system ausgestattet. Die
im Innenraum befindliche Luft wird
über die Luftkanäle der Innenschale
zur Helmrückseite geführt. Der im
Nackenbereich herrschende Unterdruck
sorgt für einen permanenten Abzug
der Innenraumluft und somit für ein
angenehmes Helmklima.

Belüftung 5 - Kopfbelüftung

An der Oberseite der Helm schale befindet
sich eine 3-stufig-regelbare Lufteinlasshaube
zur Belüftung der Kopfoberfläche. Die hier
eintretende Luft wird über Kanäle an die
Kopfoberseite geführt und sorgt so für eine
effektive Ableitung der Innenraumwärme.
Ein innovatives Regenabzugsystem verrin­gert bei starkem Regen das Eindringen von
Wasser in den Helm auf ein Minimum.
Zur Regulierung der Belüftung befindet

deutsch

22

C. DER HELM

sich auf der Lufteinlass haube ein, auch mit Handschuhen gut
bedienbarer, Schieber. Durch Bewegen des Schiebers nach hinten
bis zum ersten Einrasten ist die Teilbelüftung aktiv – durch weiteres
Bewegen nach hinten wird der Lufteinlass komplett geöffnet.

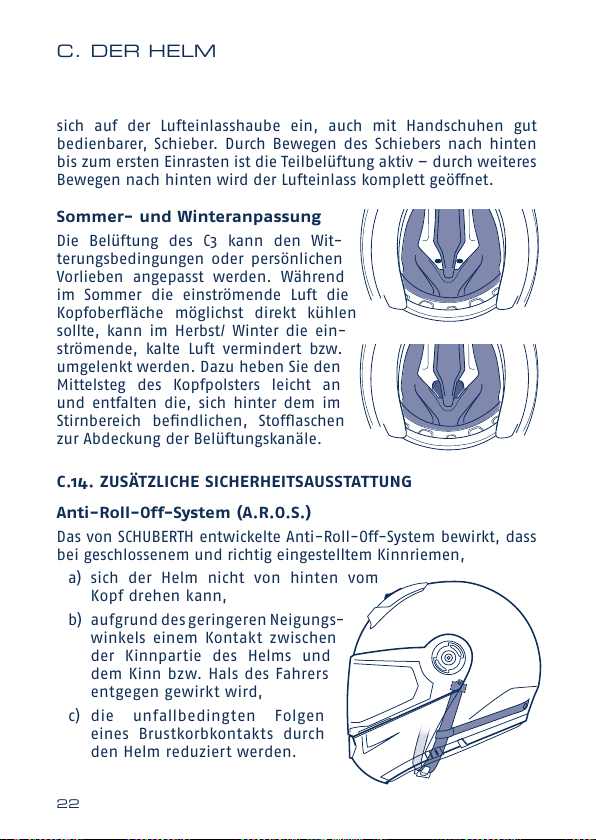

Sommer- und Winteranpassung

Die Belüftung des C3 kann den Wit-
terungsbedingungen oder persönlichen
Vorlieben angepasst werden. Während
im Sommer die einströmende Luft die
Kopfoberfläche möglichst direkt kühlen
sollte, kann im Herbst/ Winter die ein-
strömende, kalte Luft vermindert bzw.
umgelenkt werden. Dazu heben Sie den
Mittelsteg des Kopfpolsters leicht an
und entfalten die, sich hinter dem im
Stirnbereich befindlichen, Stofflaschen
zur Abdeckung der Belüftungskanäle.

C.14. ZUSÄTZLICHE SICHERHEITSAUSSTAT TUNG

Anti-Roll-Off-System (A.R.O.S.)

Das von SCHUBERTH entwickelte Anti-Roll-Off-System bewirkt, dass
bei geschlossenem und richtig eingestelltem Kinnriemen,

a) sich der Helm nicht von hinten vom

Kopf drehen kann,

b) aufgrund des geringeren Neigungs-

winkels einem Kontakt zwischen
der Kinnpartie des Helms und
dem Kinn bzw. Hals des Fahrers
entgegen gewirkt wird,

c) die unfallbedingten Folgen

eines Brustkorbkontakts durch
den Helm reduziert werden.

D. AUF- UND ABSETZEN

23

Reflexbereiche

Zur besseren Erkennbarkeit des Motorradfahrers im Straßen verkehr
befinden sich links und rechts unter der Visierscheibe zwei
Reflexbereiche sowie Reflex-Applikationen hinten am Helm.

Achtung:

Halten Sie die reflektierenden Sicherheitsbereiche sauber.

D.1. AUFSETZEN DES HELMS

1. Öffnen und arretieren Sie das Kinnteil. Achten Sie darauf, dass
das Sonnenvisier in der Helmschale versenkt ist.

2. Öffnen Sie den Kinnriemen.

3. Fassen Sie die unteren Enden des Kinnriemens und ziehen Sie
diese auseinander.

4. Der Helm lässt sich nun leicht über den Kopf ziehen.

5. Schließen Sie den Kinnriemen, indem Sie die die Ratschen­zunge bis zum festen Sitz des Kinnriemens stufenweise in das
Schloss einführen.

6. Stellen Sie sicher, dass der Kinnriemen unter dem Kinn fest
anliegt.

7. Schwenken Sie das Kinnteil herunter bis beide Schlösser hörbar
einrasten.

8. Überprüfen Sie mit einem Druck von unten auf das Kinnteil
dessen Verriegelung.

Achtung:

Überprüfen Sie den richtigen Sitz und die korrekte Länge des
Kinnriemens regelmäßig (siehe Kapitel E.2.).

deutsch

D. AUF- UND ABSETZEN

24

Achtung:

Handhabung von Kinnriemen und Verschluss-System siehe
Kapitel C.9. Rückhaltesystem

Warnung:

Fahren Sie nie mit hochgeschwenktem Kinnteil!

D.2. ABSETZEN DES HELMS

1. Öffnen und arretieren Sie das Kinnteil. Achten Sie darauf, dass
das Sonnenvisier in der Helmschale versenkt ist.

2. Öf fnen Sie den Kinnriemen, indem Sie am roten Band des
Ratschenschlosses ziehen und so den Verschluss freigeben.
Ziehen Sie anschließend die Ratschenzunge aus dem Schloss.

3. Fassen Sie nun die Kinnriemenenden und ziehen Sie diese aus­einander.

4. Der Helm lässt sich jetzt leicht vom Kopf ziehen.

5. Schließen Sie das Kinnteil.

Tipp:

Um Kratzer an anderen Gegenständen, auf denen der Helm
abgelegt werden könnte zu vermeiden, empfehlen wir, den
Kinnriemen auch nach dem Absetzen zu schließen.

25

E. VOR JEDER FAHRT

KONTROLLIEREN SIE ZU IHRER SICHERHEIT VOR JEDER FAHRT
FOLGENDE PUNKTE:

E.1. ÜBERPRÜFEN DES HELMS

Kontrollieren Sie den Helm regelmäßig auf Schäden. Kleine, ober­fläch liche Kratzer beeinträchtigen die Schutzwirkung Ihres Helms
nicht. Bei gravierenden Schäden (Risse, Dellen, abgeplatzter und
rissiger Lack, etc.) darf der Helm nicht weiter eingesetzt werden.

Achtung:

Falls sich Ihr Körpergewicht erheblich reduziert hat, müssen Sie
überprüfen, ob Ihr Helm noch die für Sie passende Größe hat.

E.2. ÜBERPRÜFEN DES KINNRIEMENS
(mit aufgesetztem und verschlossenem Helm)

1. Prüfen Sie, ob der Kinnriemen unter Ihrem Kinn verläuft.

2. Ziehen Sie mit Ihrem Zeigefinger den Kinnriemen nach unten.

- Liegt der Kinnriemen lose am Kinn, dann ist dieser zu lang
eingestellt und muss straffer angezogen werden.

- Falls der Kinnriemen nachgibt oder sich löst, ist er nicht
richtig geschlossen! Öffnen Sie den Kinnriemen komplett
und schließen ihn erneut. Wiederholen Sie die Prüfung.

3. Falls sich der Kinnriemen nicht so schließen lässt, dass er fest
unter dem Kinn anliegt, müssen Sie überprüfen, ob Ihr Helm
noch die für Sie passende Helmgröße hat.

Achtung:

Wiederholen Sie nach jeder Korrekturmaßnahme die Prüfung.

Warnung:

Fahren Sie nie ohne geschlossenen und richtig eingestellten
Kinnriemen! Der Kinnriemen muss korrekt sitzen und darf unter
Zug nicht nachgeben. Nur wenn der Kinnriemen nicht nachgibt,
ist der Verschluss richtig geschlossen.

deutsch

26

F. FÜR IHRE SICHERHEIT

E.3. KONTROLLE VON VISIER UND SONNENVISIER

Überprüfen Sie die Funktionsfähigkeit von Visier-und Sonnenvisier­mechanik. Kontrollieren Sie Visier und Sonnenvisier auf mechani­sche Schäden und Verunreinigungen, ob sie eine ausreichend gute
Sicht gewährleisten. Schäden und Verunreinigungen sollten vor
jeder Fahrt entfernt werden (siehe Kapitel G.3.).

Warnung:

Tragen Sie Sorge, dass Visier und Sonnenvisier immer in einem
einwandfreien Zustand sind. Verkratzte und/oder verschmutzte
Visiere und Sonnenvisiere beeinträchtigen die Sicht erheblich
und sind somit sind nicht fahrtauglich. Reinigen bzw. tauschen
Sie diese zu Ihrer eigenen Sicherheit unverzüglich.

Warnung:

Bei schlechter Sicht ist die Fahrt abzubrechen.

F.1. SICHERHEITSHINWEISE HELM

Benutzen Sie nur einen Helm, der richtig sitzt und passt!

Beim Motorradfahren existieren spezielle Gesundheitsrisiken

und -gefahren für Fahrer und Beifahrer. Diese Risiken und
Gefahren können durch das Tragen eines Helms reduziert,
aber nicht ausgeschaltet werden. Es sind keine definitiven
Aussagen über die konkrete Schutzwirkung eines Helms
bei einem Unfall mög lich. Eine sichere, den Straßen- und
Witterungsbedingungen ange passte Fahrweise ist die Grund­voraussetzung für Ihre Sicherheit.

Um ausreichenden Schutz zu gewähren, muss der Helm gut

passen und sicher befestigt sein.

Schließen Sie vor jeder Fahrt den Kinnriemen und überprüfen

Sie Verschluss-System und Kinnriemen auf korrekten Sitz!

Fahren Sie nie mit geöffnetem oder nicht korrekt eingestell-

27

F. FÜR IHRE SICHERHEIT

tem Kinnriemen! Der Kinnriemen darf unter Zug nicht
nachgeben. Nur wenn der Kinnriemen nicht nachgibt, ist der
Verschluss richtig geschlossen.

Nach einem Sturz bzw. Unfall oder nach Gewalteinwirkung

auf den Helm, ist dessen volle Schutzwirkung nicht mehr
gewähr leistet! Die bei einer Kollision einwirkende Energie
wird – ähnlich der Knautschzone beim PKW – durch völlige
oder teilweise Strukturzerstörung der Helm-Außen- bzw.

-Innenschale absor biert. Bedingt durch die Konstruktion
des Helms sind diese Schäden für den Betrachter häufig
nicht erkennbar. Der Schutz helm ist für die Absorption nur
einer Stoßeinwirkung ausge legt. Nach einem Sturz, Unfall
oder sonstigen Kraft ein wirkungen muss der Helm daher
grundsätzlich ausge tauscht werden. Aus Sicherheits gründen ist
der alte Helm unbrauchbar zu machen.

Der zuvor beschriebene Schutzmechanismus des Helms kann

auch beim Fallen des Helms aus einer Höhe (<1m) zu kleinen
Rissen in der Helmschale führen.

Kein Helm bietet Schutz gegen alle denkbaren Stoßeinwirkun-

gen. Dieser Helm wurde speziell zum Motorradfahren ent­wickelt. Für andere Verwendungszwecke ist er nicht geeignet.

Der Helm sollte je nach Beanspruchung und Pflege nach

5-7 Jahren ausgetauscht werden. Die Außenschale ist zwar
prinzipiell für eine darüber hinausgehende Nutzungsdauer
geeignet, aufgrund von Materialermüdungs- und Material­abnutzungs erscheinungen anderer Komponenten sowie des
Gesamtwirkungssystems des Helms und unbekannter Rah­menbedingungen während der Nutzung empfehlen wir zu
Ihrer eigenen Sicherheit den Austausch des Helms nach Ablauf
des oben genannten Zeitraums.

Große Hitzeeinwirkungen (z.B. durch Auspuffhitze) können

zu Beschädigungen des Dekors, der Helminnenschale und der
Innenausstattung führen!

deutsch

28

F. FÜR IHRE SICHERHEIT

Das direkte Einwirken von Kraftstoffen, Verdünnern und

Lösunge mittel kann zu Strukturzerstörungen der Helmaußen­und Helm innen schale führen. Der Helm darf nicht mit der­artigen Substanzen in Kontakt kommen! Auch nicht für
Reinigungszwecke.

F.2. SICHERHEI T SHINW E I S E VISIER / S ONNENVI S I E R

Die während des Transports am Visier befestigte Schutzfolie ist

vor Gebrauch zu entfernen.

Alle durch Gebrauch entstehenden Verkratzungen und/oder

Verschmutzungen des Visiers und/oder des Sonnenvisiers
beeinträchtigen die Sicht in jeglichen Fahrsituationen erheb­lich und erhöhen so die Gefahr eines Unfalls. Tauschen bzw.
reinigen Sie diese zu Ihrer eigenen Sicherheit unverzüglich.

Benzin-, Lösungsmittel- und Treibstoffdämpfe können am

Visier Risse hervorrufen. Das Visier darf diesen Dämpfen nicht
ausge setzt werden oder mit derartigen Substanzen in Kontakt
kommen! Stellen Sie daher Ihren Helm nie auf den Tank eines
Motorrades.

F.3. SICHERHEITSHINWEISE MODIFIKATION/ZUBEHÖR

Originalbestandteile (insbesondere an Außenschale, Innen-

schale und Rückhaltesystem) dürfen weder verändert noch
entfernt werden. Das Anbringen fremder, nicht empfohlener
Zusatzteile kann die Schutzwirkung aufheben und bewirkt das
Erlöschen der ECE-Zulassung sowie aller Gewährleistungs- und
Versicherungsansprüche.

Verwenden Sie nur Zubehör und Ersatzteile die von SCHUBERTH

für Ihren Helm ausdrücklich freigegeben sind

29

G. WARTUNG UND PFLEGE

G.1. AUSSENSCHALE

Zur Reinigung und Pflege der Helmaußenschale können Sie Wasser
und pH-neutrale Seifenlauge verwenden.

Achtung:

Verwenden Sie zur Reinigung keine Kfz-Kraftstoffe, Verdünner
und Lösungsmittel. Diese Substanzen können zu schwerwie­genden Beschädigungen des Helms ohne äußerlich sichtbare
Anzeichen führen. Die volle Schutzwirkung des Helms ist dann

nicht mehr gegeben.

G.2. KINNTEIL

Bitte überprüfen Sie in regelmäßigen Abständen die Funktions­fähigkeit des Kinnteils.

Warnung:

An den Schlössern der Kinnteils dürfen keine Veränderungen
vorgenommen werden. Insbesondere dürfen die Metallteile
der Kinnteilschlösser nicht geölt und nicht gefettet werden.
Reparaturen dürfen nur durch den SCHUBERTH-Reparaturservice
ausgeführt werden.

G.3. VISIERE UND SONNENVISIER

Sonnenvisier

Das Sonnenvisier ist ausschließlich mit einem weichen, bei Bedarf
leicht angefeuchteten Tuch (empfohlen: Mikrofasertuch), zu reini­gen. Verwenden Sie hierbei keine Reinigungsmittel.

Achtung:

Zur Reinigung nur lauwarmes Wasser (< 20 °C) verwenden –
keinesfalls Benzin, Lösungsmittel, Glasreiniger oder andere
alkoholhaltige Reinigungs mittel.

deutsch

30

G. WARTUNG UND PFLEGE

Achtung:

Das Visier darf auch bei starker Verschmutzung der Visier­außenseite nicht im Wasserbad eingeweicht werden, da
hierdurch die Oberflächenhärte und damit die Widerstands­fähigkeit der Anti-Scratch-Beschichtung extrem reduziert wird.

Achtung:

Das Visier darf während Nicht-Einsatzzeiten (insbesondere
Lagerungszeiten) nicht komplett geschlossen werden, da
sonst, die im Innenraum befindliche, Feuchtigkeit nicht
entweichen kann und in verstärktem Maße von der Anti­Scratch-Beschichtung aufgenommen wird. Dies kann zu einer
Reduktion der Lebensdauer der Beschichtung führen. Idealer­weise positionieren Sie das Visier in der 3. Raststufe oberhalb
der Stadtstellung.

Achtung:

Bringen Sie keine Etiketten, Klebebänder oder Aufkleber an
Visier oder Sonnenvisier an.

Tipp:

Hartnäckige Verschmutzungen der Visieraußenseite (z.B. einge­ trocknete Insekten) lassen sich leicht entfernen, wenn Sie das
Visier im geschlossenen Zustand mit einem feucht-nassen Tuch
bedecken und den Schmutz ca. 1/2 bis 1 Stunde aufweichen.

Achtung:

Vermeiden Sie am Lagerort des Visiers unbedingt Temperaturen
über 40°C und hohe Luftfeuchtigkeiten, da diese Beschädi­gungen am Visier hervorrufen.

31

G. WARTUNG UND PFLEGE

G.4. INNENAUSSTAT TUNG

Auswechselbare Teile der Innenausstattung

Die Kopf- und Wangenpolster können mittels Handwäsche unter
Verwendung einer milden Seifenlauge (z. B. mit stark verdünntem,
handelsüblichem Feinwaschmittel) bei maximal 30° C gewaschen
werden. Feuchte Innenausstattung bei Raumtemperatur und guter
Durchlüftung trocknen lassen. (Ausbau siehe Innenausstattung ­Kapitel C.12.)

Nichtauswechselbare Stoffteile der Innenausstattung

Zur Reinigung der Innenausstattung eignet sich eine milde, hand­warme Seifenlösung (z. B. aus stark verdünntem, handelsüblichem
Feinwaschmittel). Tragen Sie die Seifenlösung mit Hilfe eines
feuchten Schwammes oder Tuches durch Tupfen oder leich­tes Reiben vorsichtig auf. Vermeiden Sie das Durchwässern der
Innenausstattung. Nehmen Sie dann die Seifenlauge mit Hilfe eines
trockenen, saugfähigen Tuches durch Drücken auf die Polsterung
wieder auf. Wiederholen Sie die Schritte mit klarem Wasser.
Achten Sie beim Trocknen der Innenausstattung auf eine gute
Durch lüftung des Helms.

G.5. BELÜFTUNG

Belüftungshaube

Bei Bedarf kann die Belüftungshaube der Kopfbelüftung entfernt
und die Belüftungsmechanik gereinigt werden.

1. Lösen Sie hierzu das Bedienelement
durch einfaches Herausziehen nach
oben aus der Belüftungshaube.

deutsch

32

G. WARTUNG UND PFLEGE

2. Schieben Sie anschließend das
flache Ende des Bedienelements
unter den Rand hinter der
Belüftungshaube und lösen Sie
die Belüftungshaube mit einer
Hebelbewegung nach oben.

3. Befestigen Sie die Belüftungs­haube nach dem Reinigen
durch Einhaken im vorderen
Bereich an der Belüftungs­mechanik und anschliessendem
Andrücken an die Helmschale bis
zu einem deutlichen "Klick"­Geräusch.

4. Zum Schluss das Bedienelement
durch die Belüf tungshaube in die
Mechanik einstecken.

G.6. AUFBEWAHRUNG

Bewahren Sie den Helm im mitgelieferten Helmbeutel an einem
trockenen, gut belüfteten und standsicheren Ort auf. Legen Sie
den Helm immer so ab, dass er nicht auf den Boden fallen kann.
Beschädigungen, die auf diese Art entstehen, fallen nicht unter die
Gewährleistung.

Achtung:

Bewahren Sie den Helm für Kinder und Tiere unzugänglich auf.

H. ZUBEHÖR UND ERSATZTEILE

33

H.1. ZUBEHÖR UND ERSATZTEILE

Wir empfehlen für Ihren SCHUBERTH-Helm ausschließlich die
Verwendung von SCHUBERTH-Original-Zubehör und Ersatzteilen, da
diese optimal auf Ihr entsprechendes Helmmodell abgestimmt sind.
Eine Übersicht aller verfügbaren Zubehör- und Ersatzteile finden Sie
im Internet unter www.schuberth.com im Bereich „Zubehör“
Ihres Helmmodels.

H.2. BEZUG VON SCHUBERTH ORIGINALTEILEN

SCHUBERTH-Original-Zubehör und Ersatzteile erhalten Sie bei Ihrem
Fachhändler. Den SCHUBERTH-Fachhändler in Ihrer Nähe finden Sie
im Produktbereich „Motorrad” in der Rubrik „Händler” auf der
SCHUBERTH-Website: www.schuberth.com

Warnung:

Der Austausch aller anderen Helmbestandteile darf aus
Sicherheitsgründen nur vom SCHUBERTH-Reparaturservice
durchgeführt werden.

Achtung:

Beim Einbau der Komfort-Wangen­polster ist unbedingt darauf zu
achten, dass das Anti-Roll-Off­System ordnungsgemäß mit dem
Kinnriemen verbunden ist. Dazu müs­sen einerseits die Laschen an den
freien Enden der Nacken bänder – wie
in der nebenstehen den Zeichnung
dargestellt – die entsprechenden
Kinnriemenenden umschließen und
andererseits die Nackenbänder nicht
verdreht oder verknotet sein.

deutsch

H. ZUBEHÖR UND ERSATZTEILE

34

Achtung:

Bei den Helmgrößen bis ein­schließlich 54 /55 ist zusätz­lich darauf zu achten, dass die
Nackenbänder immer durch die
Zusatzschlaufen im Nackenbereich
hindurchgefädelt sind.

H.3. KOMMUNIKATIONSSYSTEME

Ihr C3 ist standardmäßig für die Ausrüstung mit dem SCHUBERTH­SRC-System™ vorbereitet und ist mit SRC-System™ nach ECE-R 22.05
zugelassen. Informationen rund um das SRC-System™ erhalten Sie
bei Ihrem Fachhändler und auf www.schuberth.com

Warnung:

Der Einbau und/oder Anbau von Kommunikationssystemen
(mit Ausnahme von SRC-System™), einfachen Head-Sets,
Helmkameras und/oder sonstiger Anbauteile an oder in
einen Helm, stellt grundsätzlich eine Modifikation des Helms
dar. Daher müssen die jeweiligen Kommunikationssysteme,
Head-Sets, Helmkameras und/oder sonstiger Anbauteile spe­ziell für den Einbau in das jeweilige Helmmodell nach
der europäischen Helmnorm ECE-R 22.05 geprüft und
zugelassen sein. Höchstwahrscheinlich erlischt sonst die
Zulassung und Versicherungskonformität des Helms mit
dem Einbau. Der Nachweis für eine ECE-R 22.05 gemäße
Zulassung eines Helms – in Verbindung mit einem speziellen
Kommunikationssystem – ist nur gültig, wenn er von einer
offiziellen Zulassungsbehörde der EU-Länder beurkundet ist.
Andersartige Auskünfte dieser Institutionen (u.a. zur allgemei­nen Eignung von Kommunikationssystemen zur Verwendung in
Motorradhelmen) oder Auskünfte anderer Institutionen besit­zen keinerlei Relevanz und der Helm verliert seine Zulassung.

I. SCHUBERTH SERVICE

35

I.1. REPARATURSERVICE

Sie besitzen mit dem C3 ein SCHUBERTH-Qualitätsprodukt. Falls an
Ihrem Helm dennoch eine Reparatur notwendig sein sollte, wenden
Sie sich bitte an Ihren Fachhändler.

Achtung:

Sofern ein Reparaturauftrag ohne eindeutige Fehlerangabe
erteilt worden ist, sind wir bzw. Ihr Fachhändler berech­tigt, den Artikel zu untersuchen und/oder die Ausführung
des Auftrages bis zu einer Rücksprache mit Ihnen zurück­zustellen. Werden bei eindeutiger Fehlerangabe während
der Reparatur weitere Mängel festgestellt, sind wir bzw. Ihr
Fachhändler berechtigt, aber nicht verpflichtet, diese ohne
besonderen Auftrag zu beseitigen, wenn dies zur Erhaltung
der Funktionsfähigkeit notwendig und im Verhältnis zu den
Kosten des ursprünglichen Reparaturauftrages geringfügig ist.
Anderenfalls ist Ihr Einverständnis erforderlich.

I.2. GEWÄHRLEISTUNG

Ihr Fachhändler leistet auf erworbene Produkte Gewährleistung.
Die Gewährleistungsfrist beträgt in Deutschland 2 Jahre. Sollte es
bei Ihrem Helm Grund zur Beanstandungen geben, wenden Sie
sich bitte an Ihren Fachhändler. Bei Rücksendung bitten wir Sie,
eine möglichst genaue Fehlerbeschreibung und eine Kopie Ihres
Kaufbelegs beizufügen.

deutsch

J. WIE SIE UNS ERREICHEN

36

Firmensitz

Telefonzentrale Anschrift
[phone] SCHUBERTH GMBH

Stegelitzer Str. 12
39126 Magdeburg
Deutschland

Internet

www.schuberth.com

37

english

Manual

38

Congratulations!

By choosing the SCHUBERTH C3 "Limited" you have made an excellent
decision that will give you much pleasure. The C3 "Limited" has
been created using the latest development and manufacturing
technologies. Only materials of the highest quality have been used
in producing your C3 "Limited". Each C3 "Limited" is unique, the
product of detailed hand craftsmanship.
In addition to outstanding aeroacoustics and further refined ergo-
nomics, the aerodynamics have been perfected in the wind tunnel
to give stable performance in the airstream at all times. Naturally
the C3 "Limited" possesses the renowned SCHUBERTH characteristics
for safety and comfort. All these features are combined here into a
quality product that is designed to meet the highest demands for
safety and performance in traffic conditions - with the best prize,
only at Polo.

We wish you safe and happy riding.

Jan-Christian Becker Thomas Schulz
CEO Produktmanager
Schuberth GmbH Schuberth GmbH

EN

39

english

A. CONTENT

A. Content ............................................................ 39

B. The right way to use the manual ......................... 40

C. The Helmet ....................................................... 41

1. Standard 41

2. ECE-approval 41

3. Anatomy of the helmet 42

4. Outer shell 42

5. Inner shell 42

6. Aerodynamics 43

7. Aeroacoustics 43

8. Chin guard 45

9. Restraint system 47

10. Visor 49

11. Sun visor 53

12. Internal elements 55

13. Ventilation systems 56

14. Additional safety features 58

D. Putting on and taking off the helmet ................... 59

1. Putting on the helmet 59

2. Taking off the helmet 60

E. Before every journey ......................................... 61

1. Inspecting the helmet 61

2. Inspecting the chin-strap 61

3. Inspecting the visor and sun visor 62

F. For your safety ................................................. 62

1. Helmet safety information 62

2. Visor and sun visor safety information 64

3. Safety advice for modifications and accessories 64

G. Maintenance and care ....................................... 64

1. Outer shell 64

2. Chin guard 65

3. Visor and sun visor 65

4. Internal elements 67

5. Ventilation 67

39

40

B. THE RIGHT WAY TO USE THE MANUAL

6. Storing 68

H. Accessories and spare parts ............................... 69

1. Spare parts 69

2. How to obtain original SCHUBERTH accessories and parts 69

3. Communication systems 70

I. SCHUBERTH Service ............................................ 71

1. Repair service 71

2. Warranty 71

J. How to contact us ............................................ 72

HOW TO USE THIS MANUAL CORRECTLY

Please read these instructions carefully to ensure your helmet pro­tects you properly when you are riding your motorcycle. To ensure
that no aspect relevant to your safety is ignored, we recommend
that you read this manual in the order in which it is laid out.

Please pay particular attention to the following conventions:

Warning Safety information
Caution: Hinweise
Hint: Important information

Warning:

This helmet is not intended for use in the USA or Canada. This helmet has been designed, tested
and approved in accordance with the European ECE standard. It does not therefore conform to the
regulations and requirements for use in the USA or Canada. It may only be used in countries in which
the European ECE standard holds validity. Use of the helmet in other countries will not entitle the
user to assert claims in the event of damage in US or Canadian courts or in courts in other countries
not covered by the ECE standard.

Caution:

We reserve the right to make modifications to this product as a
result of technical advances – without necessarily stating this
expressly.

41

C. THE HELMET

english

C.1. STANDARD

The C3 satisfies the ECE-R 22.05 motorcycle helmet standard. This
test standard guarantees that defined safety standards will be
maintained with regard to shock absorption, penetration resi­stance, lateral stiffness, the restraint system and the field of vision.
The approval under this standard is valid for the countries of the
European Union and all countries that recognize the ECE standard
and the insurance conformity required in the event of damage.
Please note that this C3 with ECE approval has been optimized for
the ECE standard and may only be used in countries in which the
ECE standard holds validity. It is therefore not approved for use in
countries not governed by this standard, in particular the USA and
Canada.

Caution:

For use in the USA or Canada, only SCHUBERTH helmets may be used
that have the appropriate approvals and technical specifications.
You can find out further information on these helmets and where
to obtain them online at:

www.schuberth.com/usa
www.schuberth.com/canada

C.2. ECE APPROVAL

ECE-test standard

Approval number

Approval authorithy

Serial number

059284/P-3523

35230001

42

C. THE HELMET

C.3. ANATOMY OF THE HELMET

C.4. OUTER SHELL

The helmet outer shell of the C3 combines an optimized aerody­namic shape with rigorous protection. It is made from S.T.R.O.N.G.
fiber, a material that lends the helm the high strength necessary for
your protection.

Warning:

The helmet is designed to absorb the effect of only one shock
or impact. The helmet must therefore be replaced after any fall,
accident or other exposure to high forces.

C.5. INNER SHELL

The inner shell of the helmet is made up of multiple parts to provide
optimal shock absorption. A complex foam structuring in multiple

Visor

Reflective eyes

Sun visor

Interior lining

Head outlet vent

Visor vent/

chin vent

Release botton

for chin section

Head inlet vent

Inner shell

Visor mechanism

Outer shell

Retention system
(with Anti-Roll-Off System)

Operating slide for sun visor

Chinstrap (with
ratchet fastener)

43

C. THE HELMET

english

zones of the main body maximizes the absorption and distribution of
force and thus a high level of protection.

C.6. AERODYNAMICS

The C3 is designed for the touring and sports touring riding positi­ons and does not move about in the airflow. Even at higher speeds
the C3 generates almost no lift.

Caution:

On motorcycles with fairing, strong air turbulence may be
created at the edges of the slipstream created by the fairing.
This can have a significant impact on the aerodynamic charac­teristics of a helmet.

C.7. AEROACOUSTICS

Particular emphasis has been placed on the aeroacoustic charac­teristics of the C3. A number of measures have been taken during
development in the SCHUBERTH wind tunnel, together with the
selection of special materials, to provide freedom from draughts
and a quiet ride.** Wind noise is created by air turbulence around
the helmet and is perceived inside the helmet as noise (known as
‘pseudo-noise’). Only the person wearing the helmet can hear this
noise. At speeds of 100 km/h and above, with most motorcycles and
most helmets, this wind noise drowns out the sound of the engine.

** A eroac oustic performance may var y depending on t he motorcy cle t ype, fai ring and the rid er’s

posit ion and b ody si ze.

Warning:

The high level of aeroacoustic optimization of this helmet and
the consequently low wind noise levels make it easy for the
rider to underestimate the speed of travel. Never rely on the
sound to guess your speed - always check the speedometer for
an accurate indication.

44

C. THE HELMET

Caution:

On motorcycles with fairing, strong air turbulence is created at
the edges of the slipstream. This can significantly reduce the
aeroacoustic performance of the helmet. The fairing should be
adjusted such that the turbulence layer does not impact
directly on the underside of the helmet.

Hint:

The fit of the underside of the helmet is extremely important
for minimizing noise. You should ensure that the opening
is securely closed. We recommend that riders with a smaller
collar size wear a scarf or similar.

Anti-Noise Pad

(not included in delivery; available separately as an accessory)

The anti-noise pad can help reduce noise levels in the helmet.

Aeroacoustically non-critical area

Aeroacoustically non-critical area

Aeroacoustically critical arrea

45

C. THE HELMET

english

1. Attach the pad to the inside of
the wind deflector using the
Velcro strips.

C.8. CHIN GUARD

The C3 features a swiveling chin guard that
is easy to open and close using the control element positioned
centrally on it.

Locking System

When closed, the chin guard is equipped left and right with a
specially developed locking system that draws on the designs of
car door locks. The chin guard can be opened by pressing just one
button.

Operation

The chin guard can be opened or closed regardless of the positions
of the visor and the sun visor. A secure end locking position ensures
that the chin guard remains securely in position when raised.

Opening the Chin Guard

1. To release the chin guard, slide the red
button situated in the middle of the
chin guard forward with your thumb
in the direction of the arrow until it
reaches its end stop.

46

C. THE HELMET

2. Now you can swivel the chin guard
up to its end locking position in
the up position.

Closing the Chin Guard

1. To close the chin guard, swivel it
downwards with your hand until
it locks into place on both sides
with a clearly audible sound.

Caution:

Each time you close the chin guard, check that it has properly
locked in place by pushing upward on it from below.

Hint:

When using the additional anti-noise pad it can be helpful
when closing the chin guard to grip with a finger under the
chin padding to move the guard over the chin.

47

C. THE HELMET

english

Warning:

Never ride with the chin guard raised.

C.9. RESTRAINT SYSTEM

The restraint system of the C3 consists of a chin strap that is additio-
nally secured to the rear of the helmet shell with neck straps (the

anti roll-off system, see section C.14).

Chin Strap with Micro-Lock Ratcheting Lock

The C3 is delivered with a ratcheting lock. With this locking
system it is possible to ensure that the chin strap fits
easily and properly adjusted to your head each
time you put the helmet on.

Adjusting the Chin Strap

To change the length of the chin strap, increase or reduce the amount
of strap that is pulled through the metal buckle. Adjust the length of
the chin strap so that it sits firmly but comfortably under the
chin. Use the retaining loop to fix the end of the strap to
the comfort chin strap underlay.

48

C. THE HELMET

Warning:

Take care when adjusting the chin strap to ensure that the
helmet cannot be pulled forward off the head when the strap
is engaged. Check the adjustment of the chin strap length
regularly (see section E.2., Checking the Chin Strap).

Opening and closing

To do up the chin strap, push the ratcheting tongue into the lock
mechanism click by click until it fits snugly. If the strap is too loose on
the chin, push the ratcheting tongue one increment further into the
mechanism. When adjusting the chin strap, make sure that it is not
irritating but is still tight against the chin at the same time. Undo the
chin strap by pulling up the red strip on the ratcheting lock to release
the locking mechanism. Then pull the ratcheting tongue out of the
locking mechanism.

Warning:

Never ride before checking that the chin strap is properly faste-
ned, correctly adjusted and positioned. If the chin strap is not
properly adjusted or fastened, it is possible for the helmet to
come away from your head in the event of an accident.

Warning:

The chin strap must always be done up when riding. Never
unfasten the chin strap while riding.

49

C. THE HELMET

english

C.10. VISOR

Regardless of the position of the sun visor, the visor can be moved
between seven fixed positions at any time.
The second locking position of the visor is the city position. The
resistance of the visor mechanism is slightly higher in this position
to help ensure that the visor remains in position, particularly while

riding.

Turbulators

The patented turbulators situated on the
top of the visor serve to improve aeroacou­stic performance when riding with the
visor open. They inhibit acoustic
noise in the form of whistling
sounds that can occur on
smooth and flat edges.

Coating

The main panel has a HighClear® anti-scratch coating on both
sides.

Pinlock® lens
(not included in delivery; available separately as an accessory)

The Pinlock® is a fog-free dual-pane lens. The two visor panes are
separated from each other and sealed by a clear, flexible silicone
seal. This creates an insulating air pocket between the main or
outer pane and the inner pane of the visor, thus preventing fogging
on the inner pane. The visor of the C3 is compatible with and can be
fitted with a Pinlock® lens.

50

C. THE HELMET

Caution:

To prevent damage to the scratch-sensitive Pinlock® lens, no
gloves or other objects should be inserted into the helmet.

Caution:

The Pinlock® lens is supplied with a protective film coating.
Remove this film before using for the first time.

Caution:

The Pinlock® lens may only be used in conjunction with special
SCHUBERTH visor panes designed for this purpose.

Opening the Visor

1. To open the visor, place your thumb
under one of the finger tabs on the left
or right and then push the visor pane
upwards to the desired position.

Closing the Visor

1. To close the visor, grip the left or right­hand upper finger tab and pull the visor
down until it locks audibly in place

51

C. THE HELMET

english

Installing and Removing the Visor Pane

The EasyChange visor mechanism makes it quick to change visor
panes without the need for tools. It is helpful when changing the
visor pane to place the helmet on a level surface or, if you are
sitting, to place it in your lap.

Removing the Visor Pane

1. Push the visor up to the top
position.

2. Push the spring element under the
visor mechanism towards the
visor opening.

3. Now push the spring element
on the opposite side

4. Move the visor up until it disengages from the visor
mechanism.

52

C. THE HELMET

Fitting a Visor Pane

1. Guide the snap-in pins of the visor
into the slots provided for them in
the visor mechanism.

2. Apply a gentle pressure towards the
helmet while also moving the visor
towards the closed position until the
visor engages audibly in place.

3. Check that the visor mechanism is
properly functioning by opening the
visor to its fully open position.

Warning:

Riding without a visor or with the visor
open can result in damage to the eyes and face from stones,
dust, insects or similar. A lowered sun visor can provide a
degree of protection but cannot prevent all risks.

53

C. THE HELMET

english

Warning:

Never use tinted visors in poor visibility conditions or when
riding at night or in tunnels.

C.11. SUN VISOR

Pane

The sun visor is scratch-resistant and thanks to the special polycar-
bonate used in its manufacture it offers effective protection from
harmful UV radiation.*

* Tested t o the Austra lian st andard AS/NZS 1067:200 3 for s un glas ses, L ens Ca tegor y 3.

Operation

The sun visor is controlled via a slider
positioned on the left-hand side in
the chin area. It can be operated
irrespective of the position of the
visor.

1. To lower the sun visor, push
the slider rearwards.

2. To lower the sun visor in the
inner shell of the helmet, move
the slider forwards.

Caution:

The sun visor can only be operated by
means of the slider.

Warning:

Never ride in the dark or in poor visibility conditions with the
sun visor down. Always raise the sun visor before entering
tunnels.

54

C. THE HELMET

Fitting and Removing the Sun Visor

The sun visor can be changed without the use of tools.

Removing the Sun Visor

1. Open the chin guard and lock in
position.

2. Swivel the sun visor downwards.

3. Bend the snap fastening slightly
outwards until the sun visor can be
pulled away from the retaining pin on
one side.

4. Repeat this step on the other side.

Hint:

The sun visor holders should be left in the lowered position
until a sun visor is fitted once again.

Fitting the Sun Visor

1. Insert sun visor between the snap
fastenings and clip onto the retaining
pin on one side.

2. Repeat this step on the other side.

3. Lower the sun visor using the slider.

4. Check the proper functioning of the
mechanism by moving the slider back
and forth several times.

Hint:

Place the helmet on a level surface or, if you are sitting, place
it in your lap. When fitting or removing the sun visor, hold it by
means of a soft clean cloth (microfiber cloth recommended) to
avoid fingerprints and scratches.

55

C. THE HELMET

english

Caution:

When fitting or removing the sun visor, avoid any contact
between the sun visor and the outer helmet shell.

C.12. INTERNAL ELEMENTS

The replaceable, washable internal elements of the C3 ensure a
superb fit together with the best possible ventilation of the helmet.
The internal features are made of
a soft, skin-friendly and breathable material. The comfortable
cheek pads provide soft cushioning for the cheeks, while the
headband pad gives good and comfortable positioning on the
head without blocking the ventilation channels (see section C.13.
Ventilation Systems: Head Ventilation).

Installing and Removing Headband Pad

Die Innenausstattung ist per Klemmbe­festigung an der Innenschale fixiert und
kann durch behutsames Herausziehen
entnommen werden.

1. Slide the plastic strip gradually
under the recesses of the plastic strip
attached to the inner shell.

2. Insert the plastic strap with the
round perforation over the pin
sewn in to the rear of the cheek
pad and fix it in place using the
red-marked connector pin.

Warning:

Never ride when any of the internal
elements are removed.

56

C. THE HELMET

Warning:

Strong heat sources (such as heat from the exhaust) can
damage the internal elements.

Caution:

To prevent damage to the internal features and inner shell, do
not hang the helmet over the mirrors or handlebar grips.

C.13. VENTILATION SYSTEMS

Ventilation 1 - Visor set to city position

The C3 features a visor that can be set to various different positions.
Open the visor until it does not fog over but your eyes are protected
from strong air currents. In its second latch position the visor is in
the so-called city position. Air entering through the bottom gap
passes over the inside of the visor and exits via the opening on the
upper edge. Open the visor, initially going past the city position. In
a subsequent downward movement of the visor you can then easily
set this position.

Ventilation 2 - Minimal O2 Ventilation

The ventilation inlet on the chin guard provides a minimal ven­tilation function with a constant feed of fresh air. This is scarcely
noticed by the rider, yet it already
delivers fresh air effectively at
relatively low speeds of about 30
km/h and above, provided that the
helmet is fully in the airstream. This
helps prevent fogging of the visor
even when the helmet is completely
closed and prevents excessive CO2
buildup.

57

C. THE HELMET

english

Ventilation 3 - Chin Ventilation Inlet

(Visor ventilation)

The C3 is provided with an air vent in the chin
area for ventilation of the visor. Irrespective
of the rider position, a diverting mechanism
ensures that the airstream ventilates the
visor panel effectively even at low speeds.
Pressing on the bottom or top part of the
ventilation element opens or closes the
vent respectively.

Ventilation 4 — Head Ventilation

The C3 is fitted with a constant air extrac­tion system. The air inside the helmet
is guided through air channels in the
inner shell to the rear of the helmet.
The vacuum pressure in the neck area
ensures continuous escaping of the
air in the helmet and thus provides
comfortable conditions for the wearer.

Ventilation 5 — Head Ventilationg

The top of the shell features an air inlet hood
with 3 adjustable settings to ventilate the top
of the head. Air entering here is drawn via
channels to the top of the head and thus
effectively draws away heat from the interior.
An innovative rain deflector system keeps
the penetration of water into the helmet
during heavy rain to a minimum. A slider is
provided on the air inlet hood for regula­ting the ventilation; this is also easy to

58

C. THE HELMET

adjust while wearing gloves. Push the slider back to the first latch
position for partial ventilation. To open the inlet fully, push the
slider further back.

Adapting Ventilation
for Summer and Winter

You can match the ventilation of the C3
to weather conditions and to your per-
sonal preferences. While it is desirable
in summer for air entering the helmet
to cool the top of your head as directly
as possible, the colder air of the fall or
winter can be reduced or directed away.
To do this, lift the central bridge of the
head padding slightly and unfurl the
plastic straps situated behind it in the
forehead area to cover the ventilation
channels.

C.14. ADDITIONAL SAFET Y FEATURES

Anti-Roll-Off System (A.R.O.S.)

The Anti-Roll-Off system developed by SCHUBERTH is designed to
ensure that, with the chin strap done up and correctly adjusted,

a) the helmet cannot roll off the head

from behind,

b) contact between the chin section

of the helmet and the rider’s chin
or throat is avoided thanks to
the lower angle of inclination,

c) the consequences of an impact

to the ribcage by the helmet in
an accident are reduced.

D. PUTTING ON AND TAKING OFF
THE HELMET

59

english

Reflective Panels

To improve the visibility of the motorcyclist in road traffic, two
reflective areas are provided to the left and right under the visor
pane and reflective decals on the rear of the helmet.

Caution:

Keep the reflective safety areas clean.

D.1. PUTTING THE HELMET ON

1. Open the chin guard and lock in position. Ensure that the sun
visor inside the shell is lowered.

2. Open the chin strap.

3. Grasp the bottom ends of the chin strap and pull these apart.

4. Now you can pull the helmet easily onto your head.

5. Tighten the chin strap by inserting the ratcheting tongue
gradually into the locking mechanism until the strap sits firmly
on your chin.

6. Ensure that the chin strap sits firmly under your chin.

7. Swivel the chin guard down until both locks engage audibly.

8. Check that the chin guard is locked in place by pushing upward
from below.

Caution:

Check the correct positioning and length of the chin strap
regularly (see section E.2.).

D. PUTTING ON AND TAKING OFF
THE HELMET

60

Caution:

For information on using the chin strap and the locking system
see section C.9. Restraint System

Warning:

Never ride with the chin guard raised.

D.2. TAKING THE HELMET OFF

1. Open the chin guard and lock in position. Ensure that the sun
visor inside the shell is lowered.

2. Open the chin strap by pulling up the red strip of the ratcheting
lock to release the locking mechanism. Then pull the ratcheting
tongue out of the locking mechanism.

3. Take hold of the ends of the chin strap and pull them apart.

4. You can now easily pull the helmet from your head.

5. Close the chin guard.

Hint:

To prevent scratches to objects on which the helmet may be
placed, we recommend that you close the chin strap after
taking the helmet off.

61

E. BEFORE EVERY JOURNEY

english

FOR YOUR OWN SAFET Y, CHECK THE FOLLOWING POINTS
EVERY TIME BEFORE YOU RIDE:

E.1. INSPECTING THE HELMET

Regularly inspect your helmet for damage. Small scratches on the
surface do not affect the protective function of your helmet. Do
not use the helmet if it is seriously damaged (cracks, slight dents,
flaking and cracked varnish, etc.).

Caution:

If you have lost a significant amount of body weight, you
should check that your helmet is still the correct size for you.

E.2. INSPECTING THE CHIN STRAP
(with helmet on and fastened)

1. Check that the chin strap runs under your chin.

2. Pull the strap downwards with your index finger.

- If the chin strap is loose against the chin, it has been set too
long and must be pulled tighter.

- If the chin strap yields or comes loose, it has not been
properly fastened. Undo the chin strap completely and then
fasten it again. Now repeat the test.

3. If the chin strap cannot be tightened sufficiently to rest firmly
under your chin, you should check whether the helmet is still
the right size for you.

Caution:

After making any correction, repeat the test.

Warning:

Never ride without a fastened and correctly adjusted chin
strap. The strap must sit correctly and must not give or be slack

62

F. FOR YOUR SAFETY

when pulled. The lock is only properly engaged when the chin
strap has no slack.

E.3. INSPECTING THE VISOR AND SUN VISOR

Check that the visor and sun visor mechanisms are working pro­perly. Check visor and sun visor for mechanical damage and for dirt
that may interfere with your vision when riding. Damage should be
rectified and any dirt or marks removed each time before you ride
(see section G.3.).

Warning:

Take care to ensure that the visor and sun visor are always in
fault-free condition. Scratched and/or dirty visors or sun visors
can severely compromise visibility and are not roadworthy.
Clean or replace these immediately to ensure your safety.

Warning:

If visibility becomes poor, stop riding.

F.1. HELMET SAFETY INFORMATION

Use only a helmet that sits and fits correctly!

Motorcycling involves specific health risks and hazards for

the rider and passenger. Wearing a helmet can reduce these
risks and hazards but cannot eliminate them. There can be
no definitive statement about the exact level of protection
afforded by a helmet in an accident. The most reliable basis for
your own safety is a safe riding style adapted to the road and
weather conditions.

To ensure adequate protection, the helmet must fit snugly and

be securely fastened.

Fasten the chin strap before every ride and check that the

locking mechanism and chin strap are properly seated!

63

F. FOR YOUR SAFETY

english

Never ride with an open or incorrectly adjusted chin strap! The

strap must not give or be slack when pulled. The lock is only
properly engaged when the chin strap has no slack.

Following a fall or accident or other forceful impact on the

helmet, the helmet’s full protective capacity can no longer be
guaranteed. As with the crumple zone of a car, the impact energy
of a collision is absorbed by the complete or partial destruction
of the outer and/or inner shell structure of the helmet. Because
of the design of the helmet, such damage is often not visible to
the naked eye. This helmet is designed to absorb the effect of
only one impact. The helmet must therefore always be replaced
after any fall, accident or other exposure to high forces. For safety
reasons, the old helmet should be rendered unusable.

The protection mechanism of the helmet described above can

cause small cracks in the shell even if the helmet is dropped from
a height of only one meter or less.

No helmet offers protection against all possible impacts. This

helmet has been specifically designed for use when motorcycling.
It is not suitable for any other purpose.

Depending on intensity of use and the care it is given, the helmet

should be replaced after 5-7 years. Although the outer shell is
suitable in principle for a longer period of use, we recommend
that, owing to the fatiguing and wear of the materials of other
components and of the overall system of the helmet’s functioning,
together with unknown framework conditions during use, you
replace the helmet after the time indicated above for your own
safety.

Exposure to intense heat (e.g. from exhausts) may damage the

finish, the inner shell and the internal elements!

Direct contact with fuels, solvents and thinners may damage the

structure of the inner and outer shells. Do not allow the helmet
to come into contact with such substances - not even for cleaning
purposes.

64

F. FOR YOUR SAFETY

F.2. VISOR AND SUN VISOR SAFETY INFORMATION

Remove the protective film provided for transport from the

visor before using.

Any scratches and/or dirt on the visor and/or sun visor will

be seriously detrimental to vision in any traffic situation and
increase the risk of accident. For your own safety you should
replace or clean the visor as appropriate immediately.

Petrol, solvent and other fuel vapors may cause cracks to

appear in the visor. Do not expose the visor to these vapors or
allow it to come into contact with such substances. You should
therefore never place the helmet on the fuel tank of your
motorcycle.

F.3. SAFET Y INFORMATION FOR MODIFICATIONS AND
ACCESSORIES

The original components of the helmet (particularly on

the outer and inner shells and the restraint system) must
not be modified or removed. The attachment of additional
non-recommended third-party parts may compromise the
protective function of the helmet and render null and void the
ECE approval as well as any warranty and insurance claims.

Use only accessories and spares that are expressly approved by

SCHUBERTH for your helmet!

65

G. MAINTENANCE AND CARE

english

G.1. OUTER SHELL

You may use water and pH-adjusted soap suds to clean the outer
shell of the helmet.

Caution:

Never use automobile fuels, thinners or solvents for cleaning.
These substances may cause severe damage to the helmet
without any visible signs being evident. In such cases the full
protective action of the helmet can no longer be assured.

G.2. CHIN GUARD

Please check the proper functioning of the chin guard regularly.

Warning:

Do not modify the locking mechanisms of the chin guard in
any way. In particular, do not oil or grease the metal parts of
the chain guard locking mechanism. Any repairs may only be
carried out by the SCHUBERTH repairs service.

G.3. VISORS AND SUN VISOR

The Sun Visor

Use only a soft, lint-free cloth, slightly moistened if necessary, to
clean the sun visor (we recommend a microfiber cloth). Do not use
detergents.

Caution:

Use only lukewarm water (< 20°C) to clean the sun visor. Never
use petrol, solvents, glass cleaner or other alcohol-based
cleaning agents.

66

G. MAINTENANCE AND CARE

Caution:

Even if it is badly soiled, do not soak the outer surface of the
visor in water, as this will severely reduce its surface hardening
and the resistance of the anti-scratch coating.

Caution:

When the helmet is not being used for an extended period
(particularly when in storage), do not close the visor comple­tely, as this would prevent the escape of any moisture inside;
this moisture would then be absorbed excessively by the
anti-scratch coating. This could result in a reduced service life
of the coating. Ideally, set the visor to the third position above
the city position.

Caution:

Do not attach any labels, adhesive tape or stickers to the visor
or sun visor.

Hint:

Stubborn soiling on the outside of the visor (e.g. dried insect
remains) can be easily removed by leaving the visor in its closed
position, covered by a damp cloth for 1/2 to 1 hour and then
wiping off.

Caution:

Avoid storing the visor where the temperature can exceed 40°C
or humidity is high, as these conditions can result in damage
to it.

67

G. MAINTENANCE AND CARE

english

G.4. INTERNAL ELEMENTS

Replaceable parts of the internal elements

The head and cheek pads can be hand washed using a mild soap
solution (e.g. a highly diluted solution of mild detergent) at a maxi­mum temperature of 30°C. After washing, allow the elements to dry
at room temperature in a well-ventilated area. (For information on
how to remove the internal elements see section C.12.)

Non-removable internal fabric elements

The internal elements can be washed using a mild hand-warm
soap solution (e.g. a highly diluted mild detergent solution). Apply
the detergent using a moist sponge or cloth by dabbing or rubbing
lightly. Do not rinse the interior elements. Next, soak up the soap
suds by dabbing the padding with a dry absorbent cloth. Repeat
these steps with clean water. When drying the interior of the hel­met, ensure that it is well ventilated.

G.5. VENTILATION

Ventilation Hood

When necessary you can remove the air inlet hood of the head
ventilation system to clean the ventilation mechanism.

1. Remove the control element by simply
pulling it up out of the hood.

68

G. MAINTENANCE AND CARE

2. Now insert the flat end of the
control element under the edge
behind the hood and remove the
hood by levering it upward.

3. After cleaning, replace the air
inlet hood by hooking it onto the
ventilation system at the front
and then pressing it onto the
helmet shell until an audible
click is heard.

4. Finally, re-insert the control
element through the hood into the
mechanism.

G.6. STORAGE

Store the helmet in the bag supplied in a dry, well-vented and
stable location. Always put the helmet down in a place such that it
cannot fall onto the floor. Any damage that occurs in this way is not
covered by the warranties.

Caution:

Keep the helmet out of reach of children and pets.

H. ACCESSORIES AND SPARE PARTS

69

english

H.1. ACCESSORIES AND SPARE PARTS

We recommend that you use only original SCHUBERTH parts and
accessories for your SCHUBERTH helmet, since these are optimized
for your particular helmet model. You can view the available parts
and accessories for your model on our website www.schuberth.com
by visiting the Accessories section for your model.

H.2. HOW TO OBTAIN ORIGINAL SCHUBERTH ACCESSORIES
AND PARTS

Original SCHUBERTH parts and accessories are available from your
dealer. To find SCHUBERTH dealers in your area, visit our website
www.schuberth.com, select the Motorcycle category and then click
Dealers.

Warning:

For safety reasons, all other parts of the helmet (other than
spares/accessories) must only be replaced by the SCHUBERTH
repairs service.

Caution:

When fitting the Comfort cheek pad,
take care to ensure that the anti­roll-off system is correctly joined to
the chin strap. The tabs on the free
ends of the neck bands must enclose
the corresponding ends of the chin
strap, as shown in the diagram oppo­site, while the neck bands must not
be twisted or tangled.

H. ACCESSORIES AND SPARE PARTS

70

Caution:

For helmet sizes up to and inclu­ding 54/55 it is also important to
ensure that the neck bands are
always threaded through the addi­tional loops in the neck area.

H.3. COMMUNICATION SYSTEMS

Your C3 is compatible as standard with the SCHUBERTH SRC
System™ and is authorized for the SRC System™ under ECE-R 22.05.
Information about the SRC System™ is available from your dealer
and on www.schuberth.com

Warning:

The fitting or attachment of communication systems (other
than the SRC System™), simple headsets, helmet cameras
and/or other fittings onto or in the helmet is deemed to be a
modification of the helmet. Any such communication systems,
headsets, helmet cameras and/or other fittings must therefore
be specially tested and approved for the particular helmet
model in question under the European helmet standard
ECE-R 22.05. Otherwise it is most likely that the approval and
insurance conformity of the helmet will be voided when such
items are fitted. The certification for a helmet approval under
ECE-R 22.05 - combined with a special communication system

- is only valid if it is registered by one of the official regulatory
authorities of the EU countries. Other information from these
institutions (e.g. on the general suitability of communication
systems for use on motorcycles) or information from other
institutions has no relevance here and the helmet will lose its
approval.

I. SCHUBERTH SERVICE

71

english

I.1. REPAIR SERVICE

This C3 is a SCHUBERTH quality product. Should a repair however
become necessary, please contact your dealer.

Caution:

If a repair order is submitted without a clear indication of the
fault, we and/or your dealer shall be entitled to examine the
article and/or to delay fulfilling the repair until we have spoken
with you directly. If, during the course of repairing a specified
fault, further faults are discovered, we and/or your dealer shall
be entitled, but not obliged, to repair these without an addi­tional order being placed where these repairs are necessary for
the proper functioning of the article and the costs are minor in
relation to the cost of the original repair order. In other cases
your agreement will be required.

I.2. WARRANTY

Your dealer provides a warranty for devices you purchase from
him. In Germany the warranty period is 2 years. Should you have a
reason for complaint in respect of your helmet, please contact your
dealer. When returning the helmet to us, please enclose as detailed
a description of the fault as possible and a copy of your purchase
receipt.

J. HOW TO CONTACT US

72

Headquarter

Telephone switchboard Address
[phone] SCHUBERTH GMBH

Stegelitzer Str. 12
39126 Magdeburg
Germany

Website

www.schuberth.com
