Page 1

Istruzioni per l’uso

Italiano, 1 Français, 23English,12

Español , 36

TGL 640 TGL 641 TGL 750 TGL 751

PIANO

Sommario

Installazione, 2-5

Posizionamento Collegamento elettrico Collegamento gas Targhetta caratteristiche Caretteristiche dei bruciatori ed ugelli

Descrizione dell’apparecchio, 6

Vista d’insieme

Avvio e utilizzo, 7

Consigli pratici per l’uso dei bruciatori

Precauzioni e consigli, 8

Sicurezza generale Smaltimento

Manutenzione e cura, 9

Escludere la corrente elettrica Pulire l’apparecchio Manutenzione rubinetti gas

Anomalie e rimedi,10

Assistenza attiva 7 giorni su 7

Page 2

Installazione

! È importante conser vare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta

differenziata (

vedi Precauzioni e consigli

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

• Il locale deve prevedere un sistema che consenta l’afflusso dell’aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve

essere inferiore a 2 m di potenza installata. Il sistema può essere realizzato prelevando direttamente l’aria

Esempi di aperture di ventilazione per l’aria comburente

dall’esterno dell’edificio tramite un condotto di almeno 100 cm sezione utile e tale che non possa essere accidentalmente ostruito.

Direttamente all’esterno

/h per kW

debbono prevedere delle aperture verso l’esterno così da permettere l’evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C.

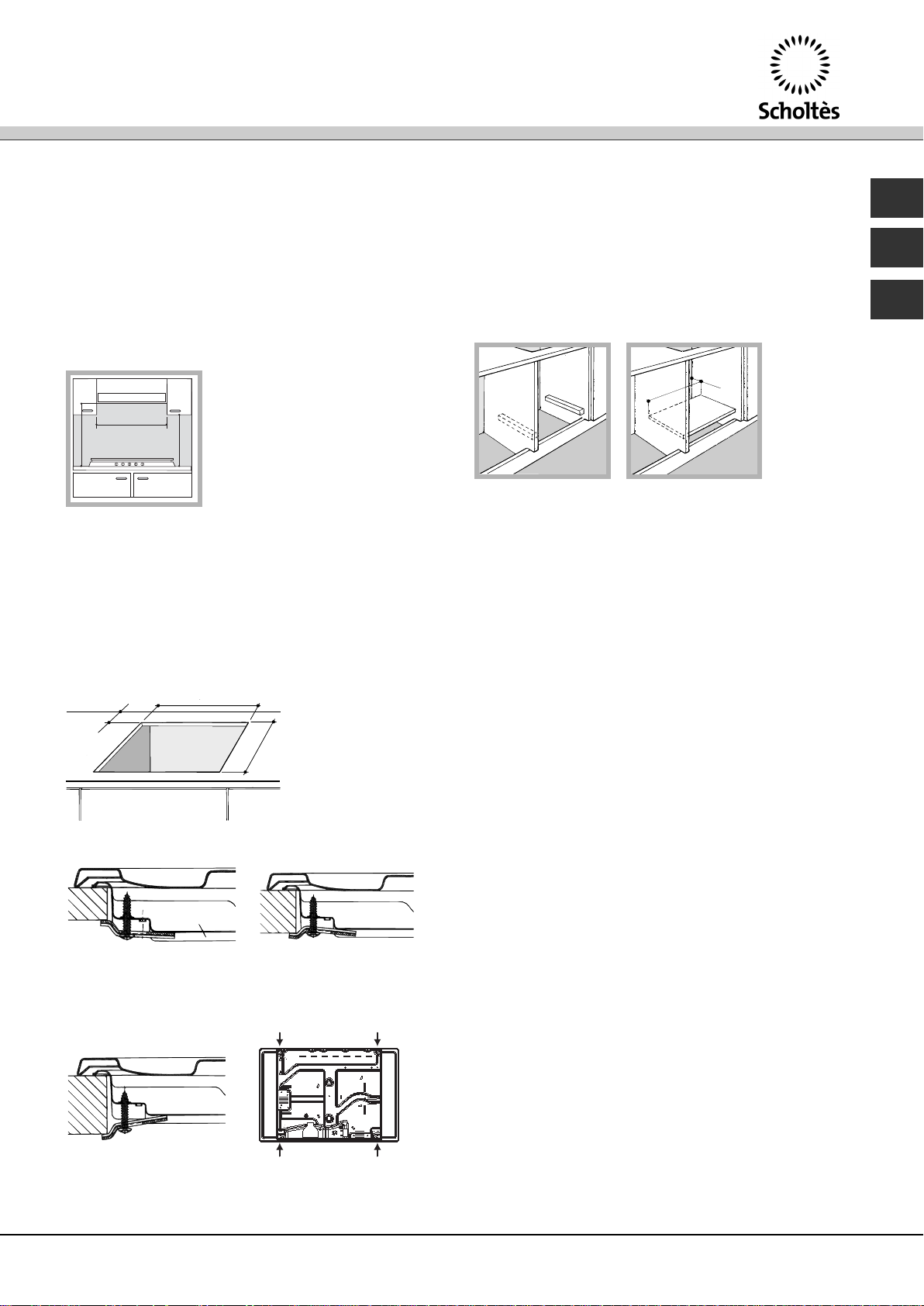

Incasso

I piani a gas e misti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l’installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm.

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima

vedi figura

700mm min.

600mm min.

dal top di 420 mm ( Allorchè il piano di cottura venga installato sotto un pensile,

540mm min.

quest’ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (

vedi figura

• Il vano del mobile dovrà avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

555 mm

55 mm

475 mm

Locale adiacente

Locale da ventilare

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni

Maggiorazione della fessura fra porta e pavimento

dell’immobile, o ambienti con pericolo di incendio, o camere da letto.

• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mm top H=30mm

Page 3

Avanti

Posizione gancio per Dietro top H=40mm

! Usare i ganci contenuti nella "confezione accessori"

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (

vedi figure

filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (

vedi Assistenza

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

45 mm.

560 mm.

! E' possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”. Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

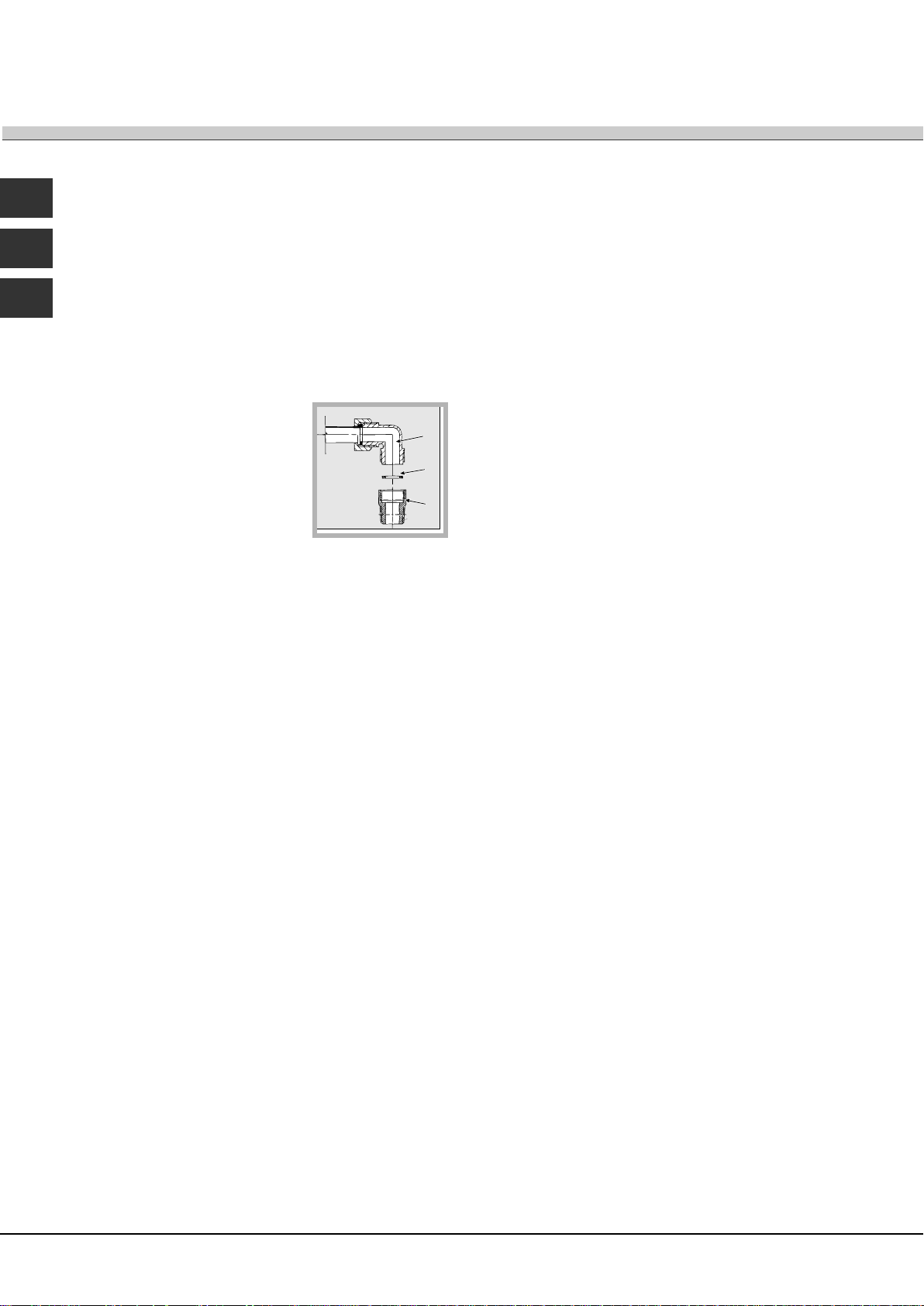

Allaccio con tubo rigido (rame o acciaio) ! L’allaccio all’impianto gas deve essere effettuato in modo

da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico.

Page 4

La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNICIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo T enuta ! Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas Per adattare il piano ad un tipo di gas diverso da quello per

il quale esso è predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

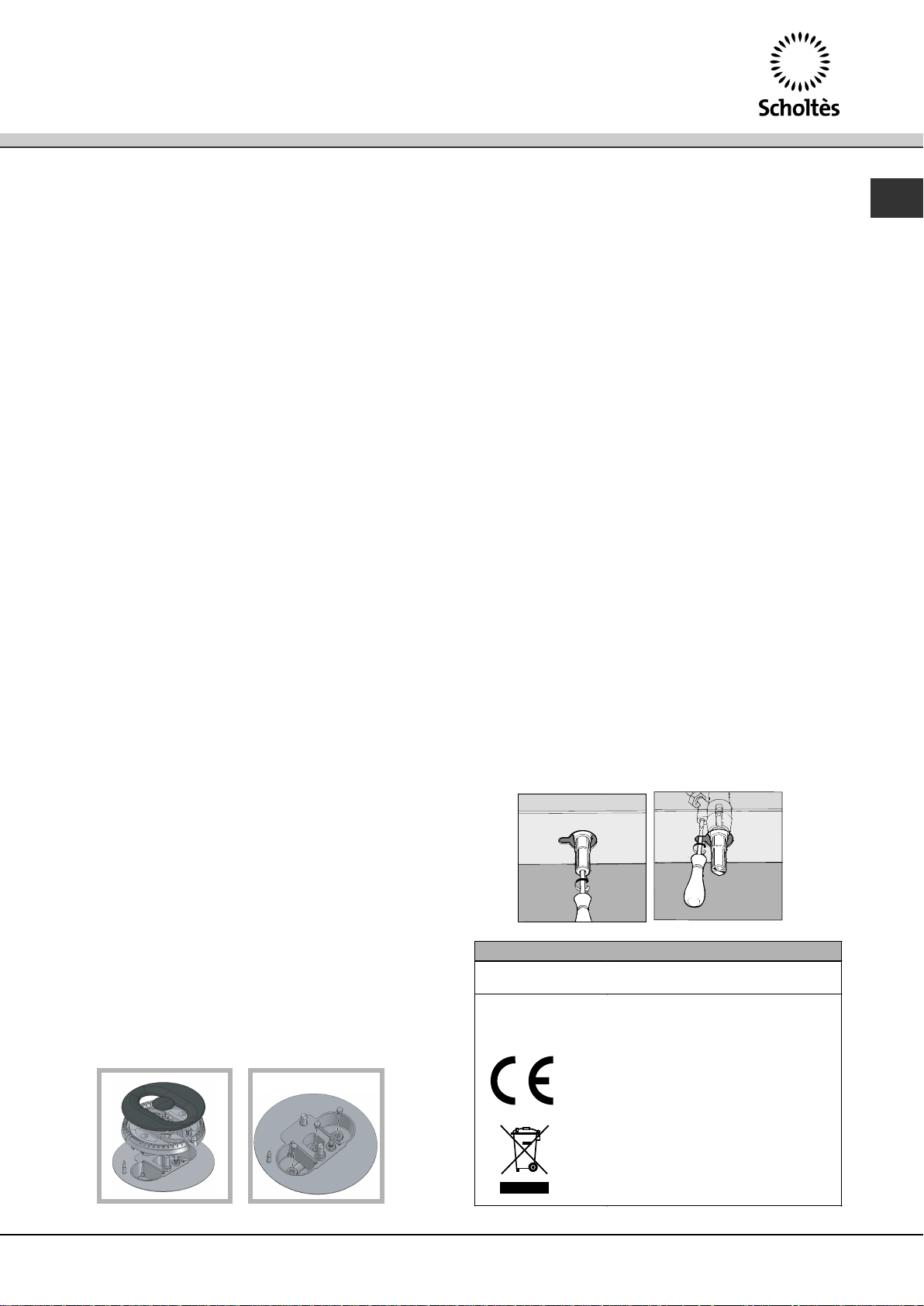

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.

2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

3. rimontare le parti eseguendo all’inverso le operazioni.

4. al termine dell’operazione, sostituite la vecchia etichetta taratura con quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire sulla vite di regolazione posta all’interno o di fianco all’astina del rubinetto fino ad ottenere una piccola fiamma regolare.

3. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

! Al termine dell’operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d’ingresso un appropriato regolatore di pressione (secondo UNI-CIG 7430 “regolatori per gas canalizzati”).

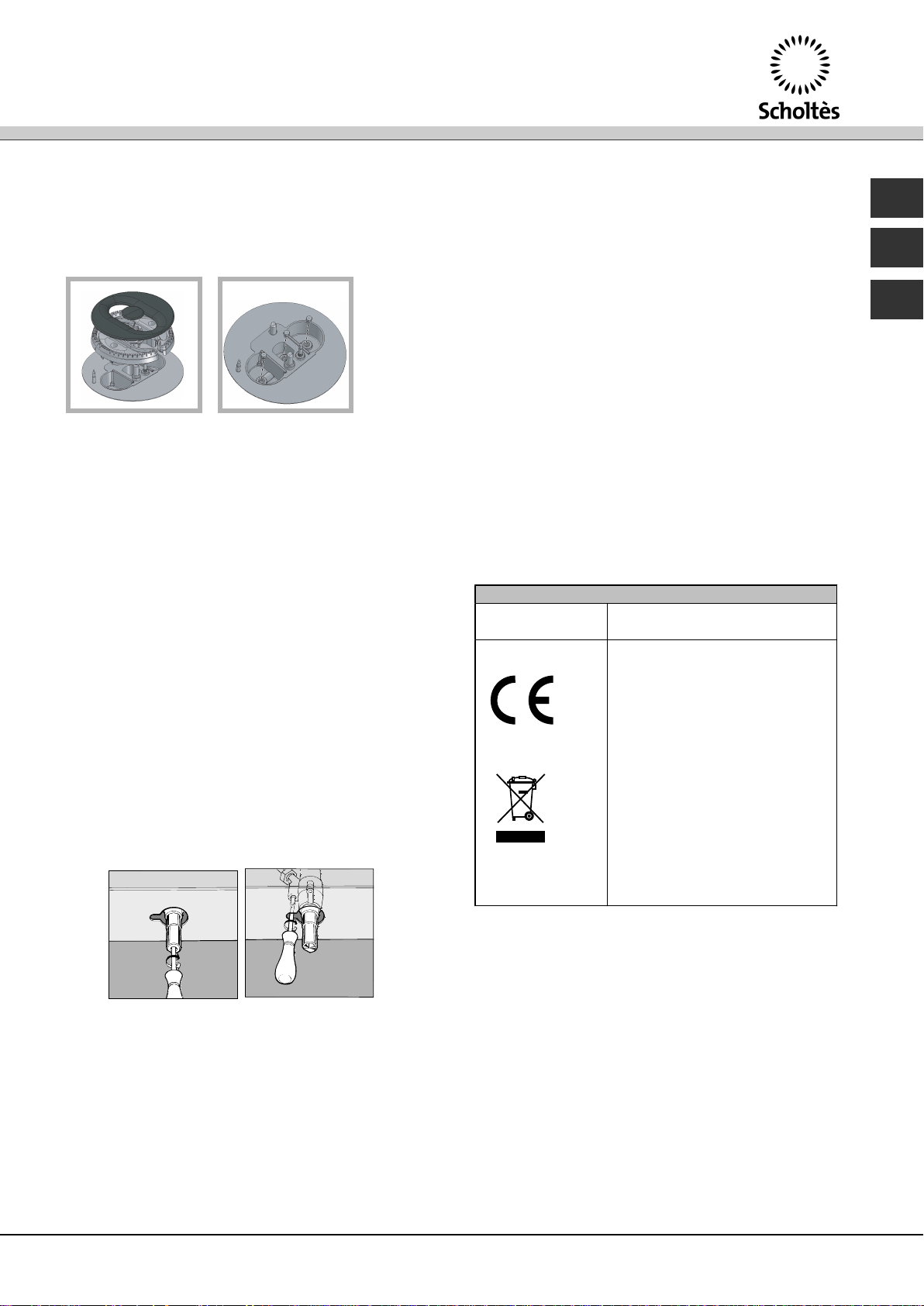

Sostituzione degli ugelli su bruciatore a “doppie fiamme” indipendenti

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore è composto da due parti separate (vedi figure);

2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1).

3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

• Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell’aria primaria.

TA R G H ETTA CARATTERISTICHE

Collegam enti elettrici

tensione 220-240V ~ 50/60H z (ved i targhetta caratteristiche)

Questa apparecchiatura è conforme alle seguenti Direttive C om unitarie: 73/23/CEE del

19/02/73 (Bassa Tensione) e

successive modificazioni 89/336/CEE del 03/05/89 (Compatibi

successive modificazioni -

93/68/CEE del 22/07/93 e

successive modificazioni.

90/336/CEE del 29/06/90 (Gas) e

successive modificazioni. 2002/96/CE

lità Elettrom agnetica) e

Page 5

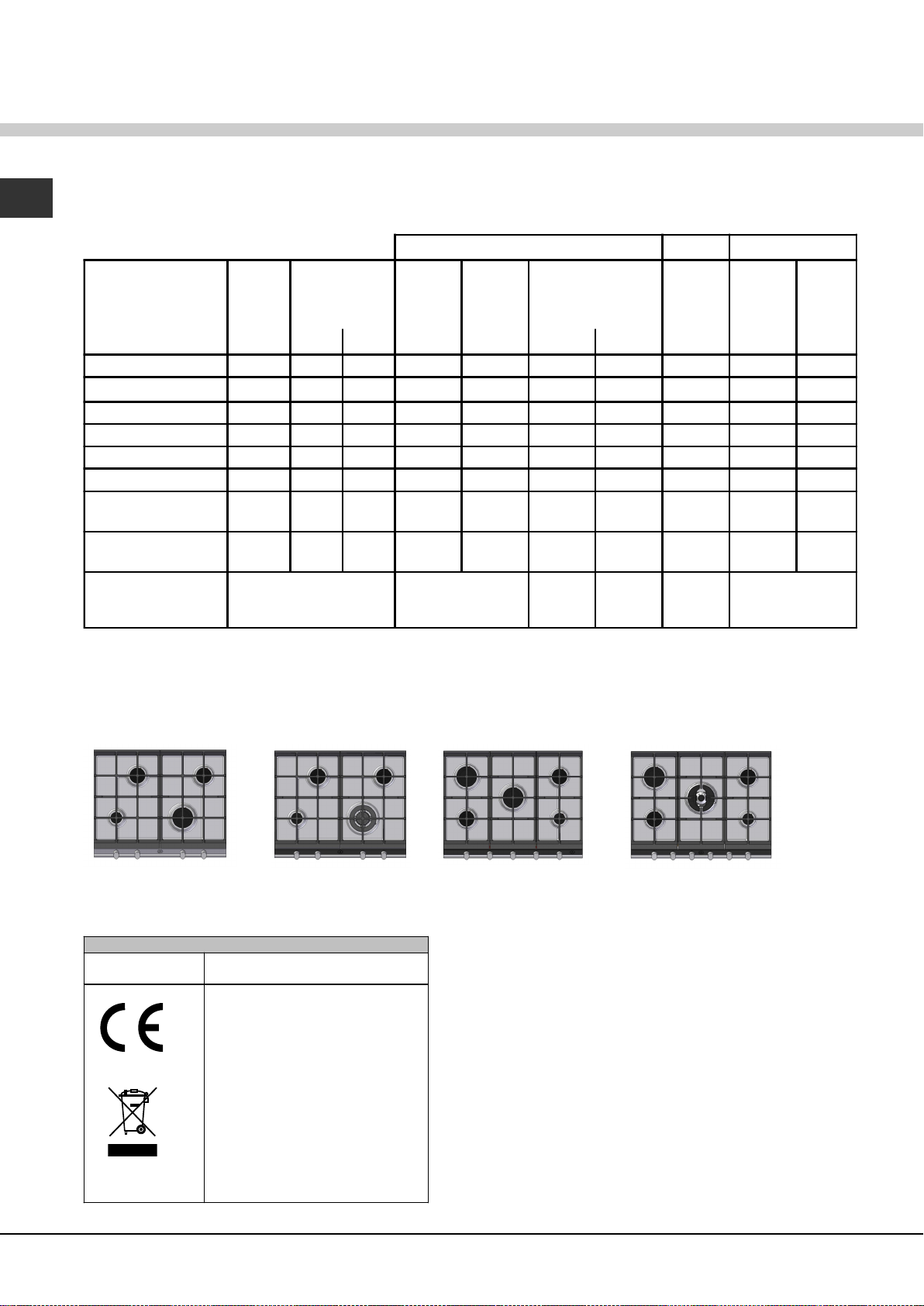

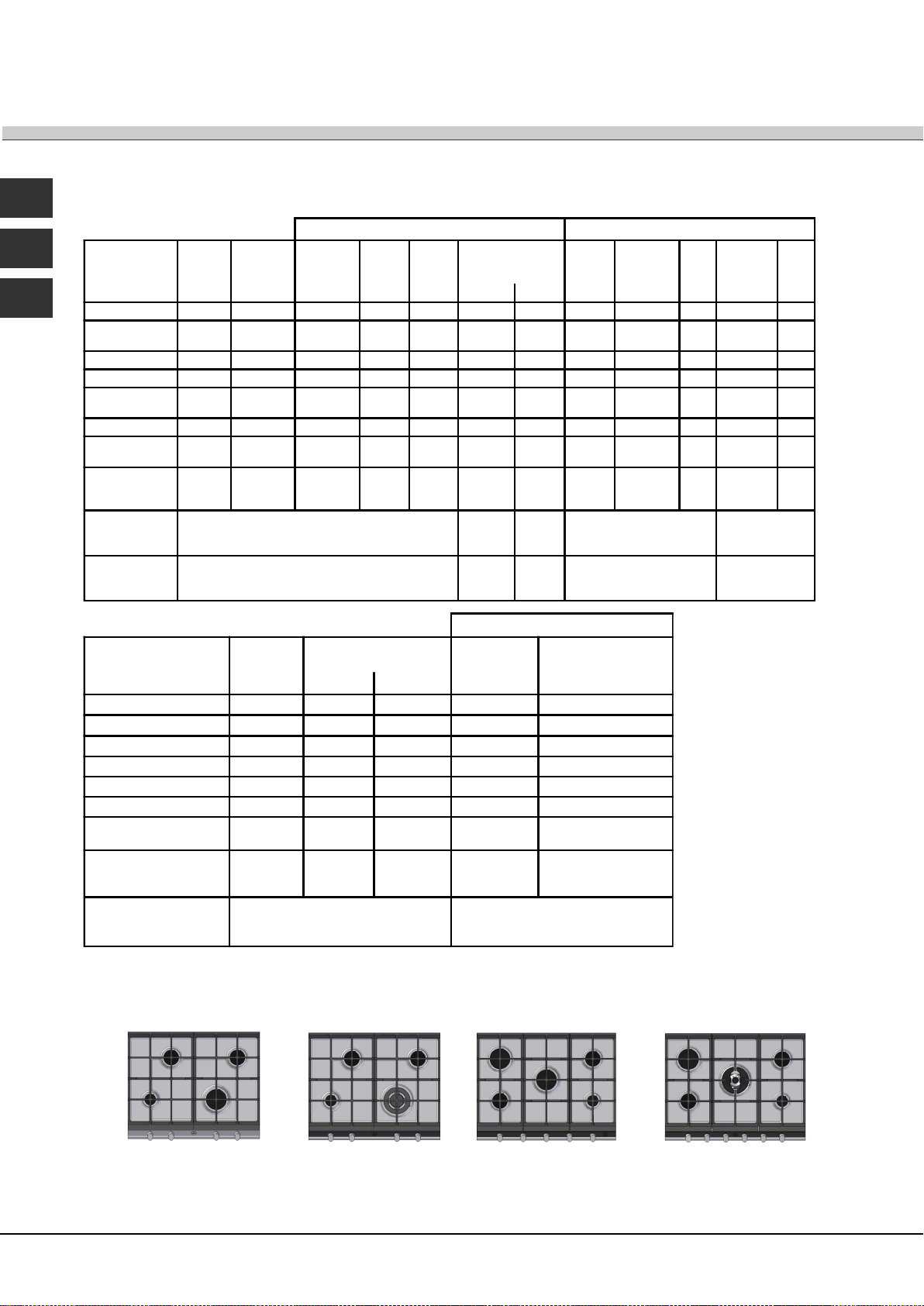

Caratteristiche dei bruciatori ed ugelli

Tabella 1 Gas liquido Gas naturale

Bruciatore Diametro

(mm)

Potenza termica

kW (p.c.s.*)

By-Pass

1/100

ugello

1/100

portata*

g/h

Potenza

termica

ugello

1/100

portata*

l/h

(p.c.s.*)

Nomin. Ridot. (mm) (mm) *** ** Nomin. (mm)

Rapido (R) Rapido Ridotto

(RR)

100 3,00 0,70 40 86 218 214 3,00 116 286 100 2,60 0,70 40 80 189 186 2,60 110(Y) 248

Semi Rapido (S) 75 1,90 0,40 30 70 138 136 1, 90 106 181

Ausiliario (A) 55 1,00 0,40 30 50 73 71 1,00 79 95 Tripla Corona

(TC) Ultra Rapido

(UR) Doppie Fiamme

(DCDR Interno)

130 3,30 1,30 57 87 240 236 3,60 131 343

100 3,40 0,70 40 91 247 243 3,40 123 324

30 0,90 0,40 30 44 65 64 0,90 74 86

Doppie Fiamme (DCDR Este r n o)

130 4,10 1,30 57 70 298 293 4,10 110 390

2 ugelli Pressioni

di alimentazione

Nominale (mbar)

Minima (mbar)

Massima (mbar)

28-30

20 35

37 25 45

20 17 25

* A 15°C e 1013 mbar-gas secco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ/m

! E' possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.

AUX

TGL 640

AUX

TGL 641

TGL 750

SRRR

AUX

DCDR

TGL 751

SRRR

AUX

Page 6

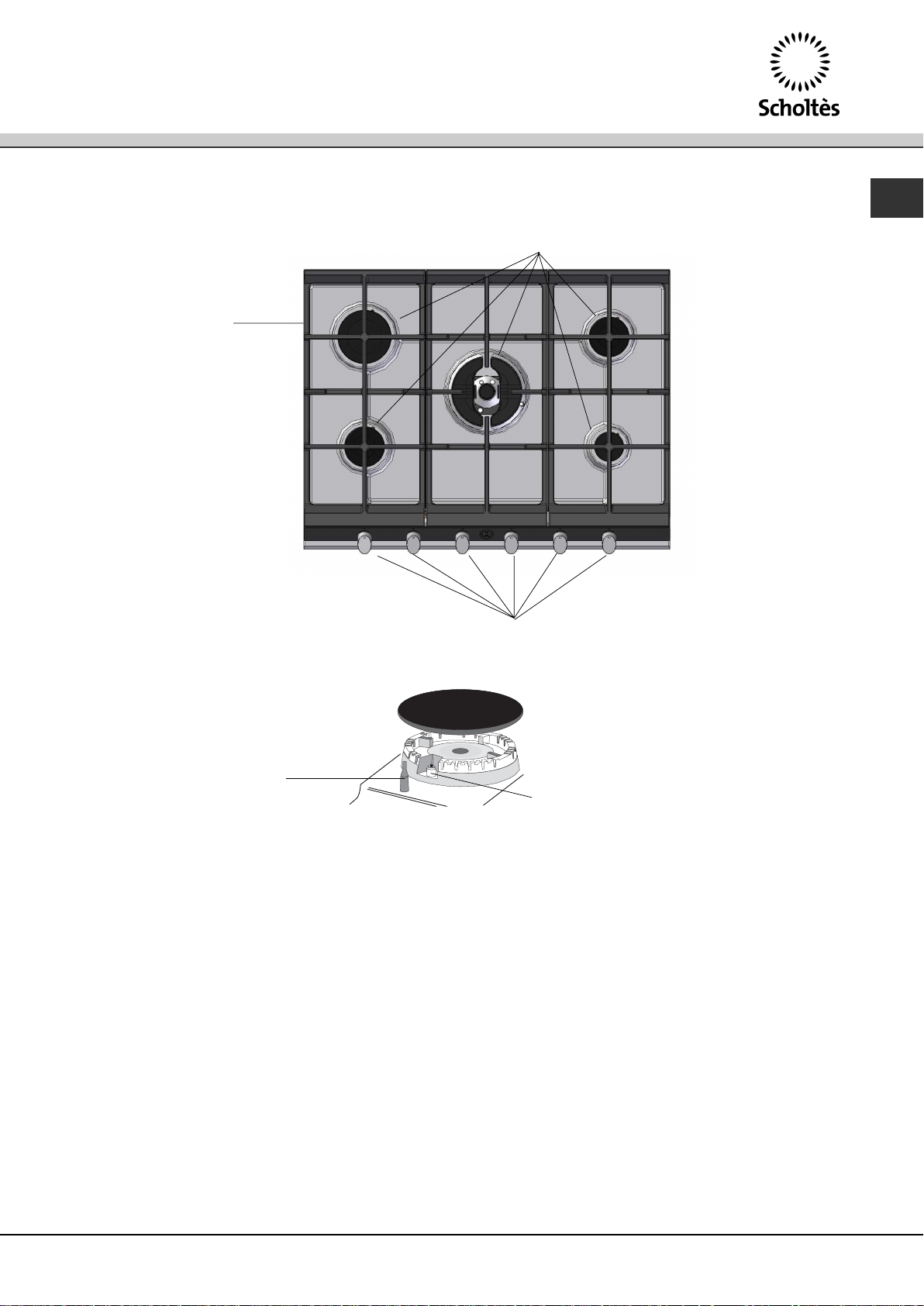

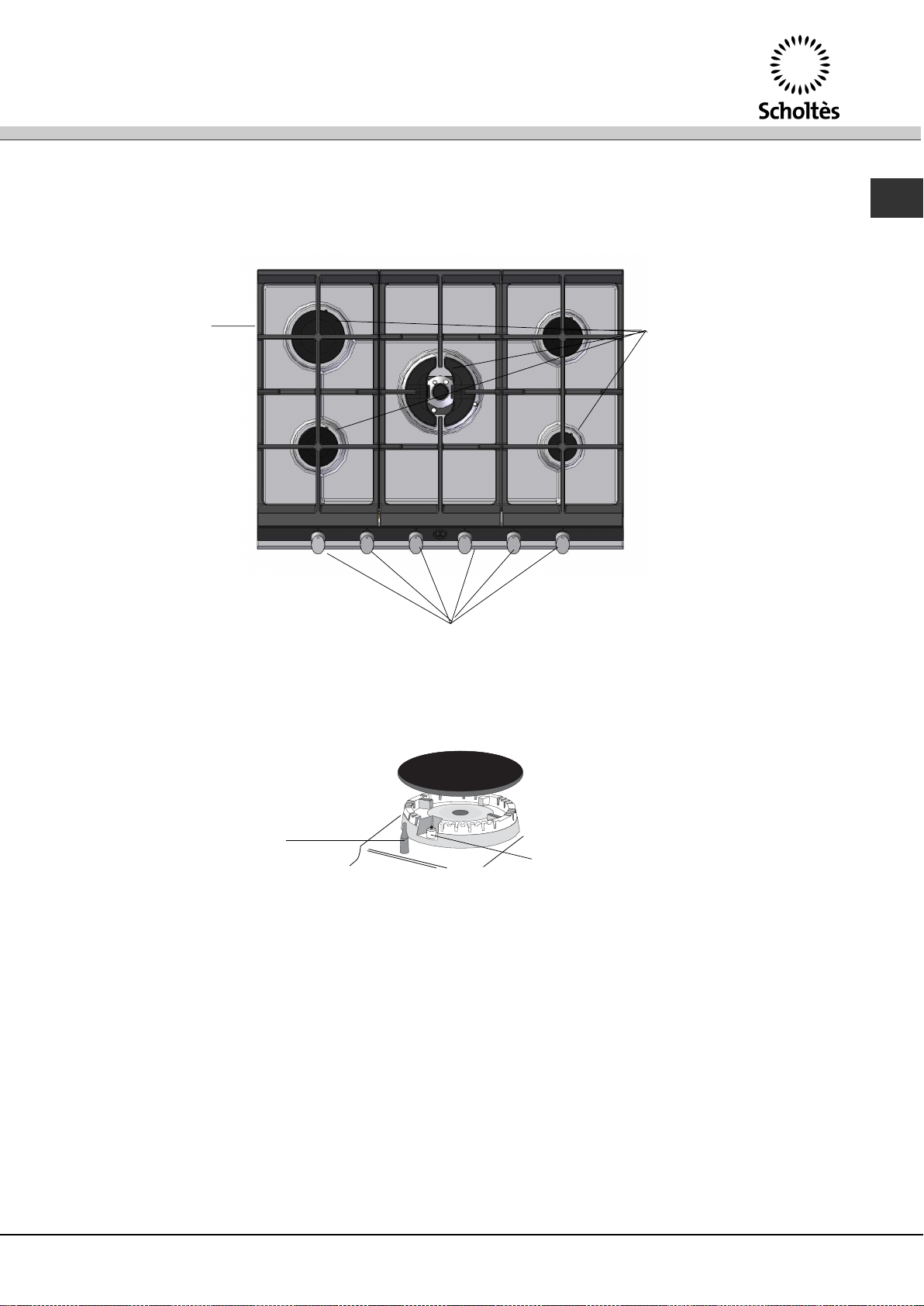

Descrizione dell’apparecchio

Vista d’insieme

BRUCIATORI GAS

Griglie di appoggio per RECIPIENTI DI COTTURA

DISPOSITIVO DI

SICUREZZA

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.

• Manopole di comando dei BRUCIATORI GAS

per la regolazione della fiamma o della potenza.

• Candela di accensione dei BRUCIATORI GAS permette l’accensione automatica del bruciatore prescelto.

Manopole di comando dei BRUCIATORI GAS

Candela di accensione dei BRUCIATORI GAS

• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della fiamma, interrompe l’uscita del gas.

Page 7

A vvio e utilizzo

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica corrispondente.

Bruciatori gas Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

0 Spento

Massimo Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 23 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all’avvenuta accensione. ! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di comando e ritentare l’accensione dopo almeno 1 minuto. Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all’arresto (corrispondente al simbolo “0”).

Il bruciatore a “doppie fiamme indipendenti”: Questo bruciatore a gas è formato da due fuochi concentrici, che possono funzionare insieme o in modo indipendente. L’utilizzo contemporaneo al massimo consente un’elevata potenza che riduce i tempi di cottura rispetto ai bruciatori tradizionali. La doppia corona di fiamma, inoltre, rende più uniforme la distribuzione di calore sul fondo della pentola, in particolare utilizzando entrambi i bruciatori al minimo. Per utilizzare al meglio il bruciatore a doppia fiamma, non regolare mai contemporaneamente la corona interna al minimo e quella esterna al massimo. Possono essere usati contenitori di tutte le dimensioni, in questo caso per piccoli recipienti accendete il solo bruciatore interno. Ogni singola corona che compone il bruciatore a “doppie fiamme indipendenti” ha una sua manopola di comando: la manopola individuata dal simbolo

controlla la corona esterna; la manopola individuata dal simbolo

controlla la corona interna. Per accendere la corona desiderata premere a fondo e ruotare in senso antiorario fino alla posizione di

massimo

la manopola corrispondente. Il bruciatore è dotato di accensione elettronica che entra in funzione automaticamente premendo la manopola. Poichè il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue: 0 Spento

Massimo Minimo

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all’arresto (corrispondente al simbolo “0”).

Consigli pratici per l’uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore

(vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti.

• utilizzare sempre recipienti a fondo piatto e con

coperchio.

• al momento dell’ebollizione ruotare la manopola fino

alla posizione di minimo.

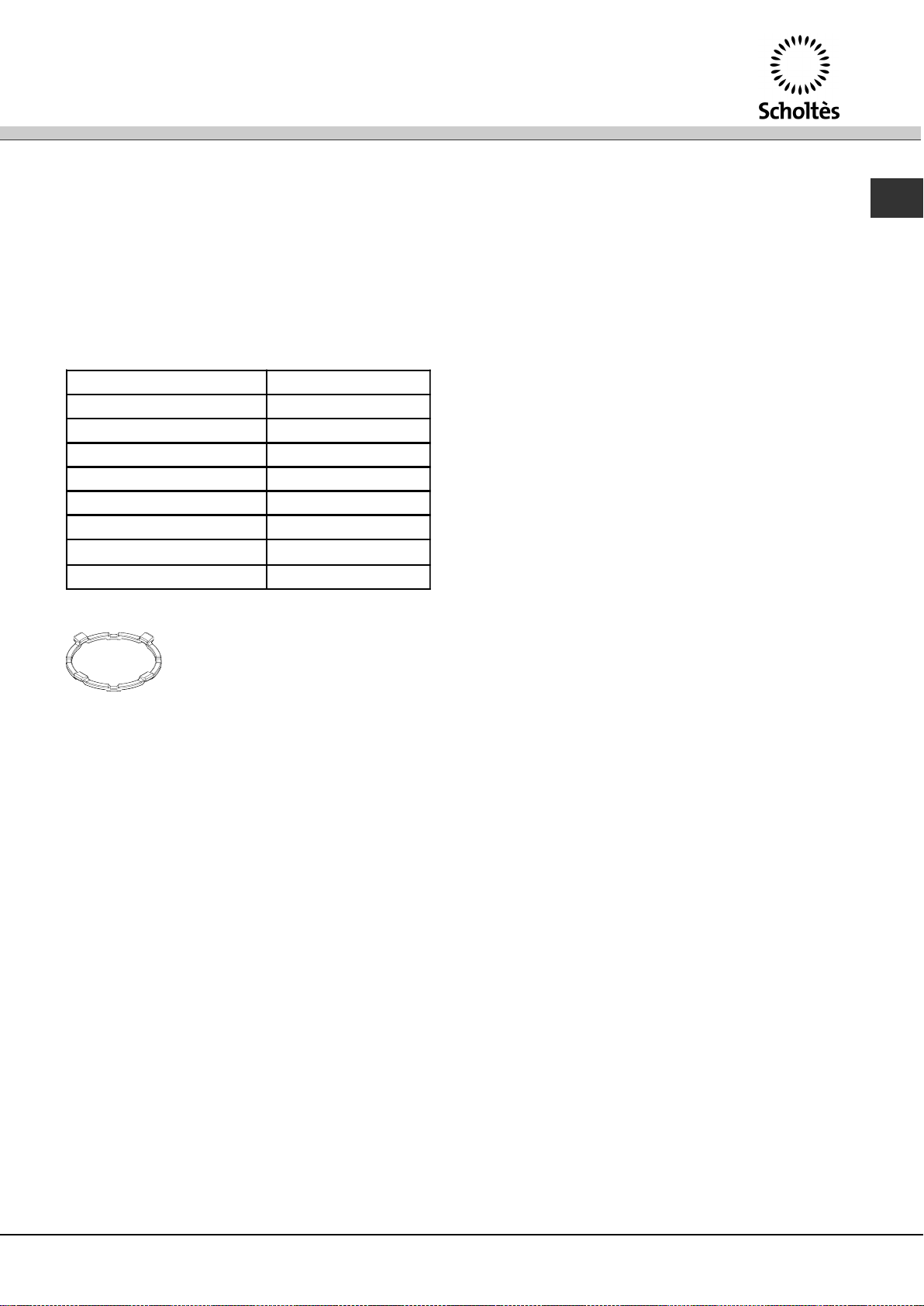

Bruciatore ø Diametro Recipienti (c m)

Rapido Ridotto (RR) 24 - 26 Rapido (R) 24 - 26 Semi Rapido (S) 16 - 20 Ausiliario (A) 10 - 14 Tripla Corona (TC) 24 - 26 Ultra Rapido ( UR) 24 - 26 Doppie Fiamme (DCDR

interno) Doppie Fiamme (DCDR

esterno)

! Sui modelli dotati di griglietta di riduzione (vedi figura), quest’ultima dovrà essere utilizzata solo per il bruciatore Doppie Fiamme esterno (DCDR esterno), quando si utilizzano dei recipienti tipo wook Per identificare il tipo di bruciatore fate r iferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

14 - 16

26 - 28

Page 8

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni ripor tate in questo libretto.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Assicurarsi sempre che le manopole siano nella posizione “

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente.

• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Non lasciare accesa la piastra elettrica senza pentole.

• Non utilizzare pentole instabili o deformate.

• Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con la zona di cottura vetroceramica (se presente), durante e subito dopo il funzionamento, visto che rimane calda per almeno mezz'ora dopo lo spegnimento;

0” quando l’apparecchio non è utilizzato.

• Occorre rivolgersi a centri di assistenza autorizzati dal costruttore in caso di rottura della superficie vetroceramica.

• È opportuno disconnettere l'apparecchio dalla rete di alimentazione elettrica in caso di rottura della zona vetroceramica;

• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per r icordare gli obblighi di raccolta separata. Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all’acquisto di un nuovo prodotto di tipo equivalente. Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi.

Page 9

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

! Evitare l’uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.

• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.

• Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte ter minale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.

• L’acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E’ inoltre opportuno asciugare eventuali trabocchi d’acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Page 10

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i r ubinetti gas a monte del piano siano aperti.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa nelle versioni con sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

I recipienti sono instabili.

Possibili cause / Soluzione:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono correnti d'aria nelle vicinanze del piano.

• Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d'aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.

• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio e/o sull’imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffar io dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.scholtes.com.

Page 11

Page 12

Operating Instructions

Contents

IT FR

Italiano, 1 Français, 23English,12

Español , 36

Installation, 13-16

Positioning Electrical connection Gas connection Data plate Burner and nozzle specifications

Description of the appliance, 17

Overall view

Start-up and use, 18-19

Practical advice on using the burners Practical advice on using the the Ceramic Glass Module

HOB

TGL 640 TGL 641 TGL 750 TGL 751

Precautions and tips, 20

General safety Disposal

Maintenance and care, 21

Switching the appliance off Cleaning the appliance Gas tap maintenance

Troubleshooting, 22

Page 13

Installation

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (

Precautions and tips

! The appliance must be installed by a qualified professional according to the instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

! This unit may be installed and used only in permanently ventilated rooms in accordance with British Standard Codes Of Practice: B.S. 6172 / B.S. 5440, Par. 2 and B.S. 6891 Current Editions. The following requirements must be observed:

• The room must be equipped with an air extraction system that expels any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

see

• Liquid petroleum gas sinks to the floor as it is heavier than air. Therefore, rooms containing LPG cylinders must also be equipped with vents to allow gas to escape in the event of a leak. As a result LPG cylinders, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not subject to heat produced by external sources (ovens, fireplaces, stoves, etc. ) which could raise the temperature of the cylinder above 50°C.

Fitting the appliance

Gas and mixed hobs are manufactured with type X degree protection against overheating. The following precautions must be taken when installing the hob:

• Kitchen cabinets adjacent to the appliance and taller than the top of the hob must be at least 600 mm from the edge of the hob.

• Hoods must be installed according to their relative installation instruction manuals and at a minimum distance of 650 mm from the hob.

• Place the wall cabinets adjacent to the hood at a

600mm min.

700mm min.

minimum height of 420 mm from the hob ( If the hob is installed beneath a

540mm min.

wall cabinet, the latter must be

see figure

situated at a minimum of 700 mm above the hob (

see figure

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

• The room must also allow proper air circulation, as air is needed for combustion to occur normally. The flow of

air must not be less than 2 m

/h per kW of installed

power.

The air circulation system may take air directly from the outside by means of a pipe with an inner

Examples of ventilation holes for comburant air.

Adjacent Room

Room to be Vented

cross section of at least 100

; the opening must not be

cm vulnerable to any type of blockages.

The system can also provide the air needed for combustion indirectly, i.e. from adjacent rooms fitted with air circulation tubes as described above.

Enlarging the ventilation slot between window and floor.

However, these rooms must not be communal rooms, bedrooms or rooms that may present a fire hazard.

• The installation cavity should have the dimensions indicated in the figure. Fastening hooks are provided, allowing you to fasten the hob to tops that are between 20 and 40 mm thick. To ensure the hob is securely fastened to the top, we recommend you use all the hooks provided.

555 mm

55 mm

475 mm

Hook fastening diagram

Hooking position Hooking position for top H=20 mm for top H=30 mm

Page 14

Front

Hooking position Ba ck for top H=40 mm

! Use the hooks contained in the “accessory pack”

• Where the hob is not installed over a built-in oven, a wooden panel must be installed as insulation. This must be placed at a minimum distance of 20 mm from the lower part of the hob.

V entilation

To ensure adequate ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (

diagrams

! The hob can only be installed above built-in ovens with a cooling ventilation system.

45 mm.

560 mm.

see

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Connecting the supply cable to the mains Install a standardised plug corresponding to the load

indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuit-

breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations. Before connecting to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with the law.

• The socket can withstand the maximum power of the appliance, which is indicated on the data plate.

• The voltage is in the range between the values indicated on the data plate.

• The socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced by

authorised technicians only ( ! The manufacturer declines any liability should these

safety measures not be observed.

see Assistance

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated in the paragraph “Adapting to different types of gas.” When using liquid gas from a cylinder, install a pressure regulator which complies with current national regulations.

! Check that the pressure of the gas supply is consistent with the values indicated in Table 1 (“Burner and nozzle specifications”). This will ensure the safe operation and longevity of your appliance while maintaining efficient energy consumption.

Connection with a rigid pipe (copper or steel) ! Connection to the gas system must be carried out in

such a way as not to place any strain of any kind on the appliance. There is an adjustable L-shaped pipe fitting on the appliance supply ramp and this is fitted with a seal in order to prevent leaks. The seal must always be replaced after rotating the pipe fitting (seal provided with appliance). The gas supply pipe fitting is a threaded 1/2 gas cylindrical male attachment.

Connecting a flexible jointless stainless steel pipe to a threaded attachment

Page 15

The gas supply pipe fitting is a threaded 1/2 gas cylindrical male attachment. These pipes must be installed so that they are never longer than 2000 mm when fully extended. Once connection has been carried out, make sure that the flexible metal pipe does not touch any moving parts and is not compressed.

! Only use pipes and seals that comply with current national regulations.

Checking the tightness of the connection ! When the installation process is complete, check the

pipe fittings for leaks using a soapy solution. Never use a flame.

Adapting to different types of gas To adapt the hob to a different type of gas other than

default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is finished, replace the old rating sticker with one indicating the new type of gas used. Sticker are available from any of our Service Centres.

• Adjusting the burners’ primary air : Does not require adjusting.

• Setting the burners to minimum:

1. Turn the tap to the low flame position.

2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap pin, until the flame is small but steady.

3. Having adjusted the flame to the required low setting, while the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the flame does not go out.

4. Some appliances have a safety device (thermocouple) fitted. If the device fails to work when the burners are set to the low flame setting, increase this low flame setting using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation screw must be fastened as tightly as possible.

! Once this procedure is finished, replace the old rating sticker with one indicating the new type of gas used. Stickers are available from any of our Service Centres.

! Should the gas pressure used be different (or vary slightly) from the recommended pressure, a suitable pressure regulator must be fitted to the inlet pipe (in order to comply with current national regulations).

Replacing the nozzles on separate “double flame “ burners:

1. remove the grids and slide the burners from their housings. The burner consists of 2 separate parts (

);

figure

2. unscrew the burers with a 7 mm wrench spanner. The internal burner has a nozzle, the external burner has two (of the same size). Replace the nozzle with models suited to the new type of gas (see table 1).

3. replace all the components by repeating the steps in reverse order.

see

Page 16

Burner and nozzle specifications

Ta ble 1

Burner Diameter

(mm)

Thermal power

kW (p.c.s.*)

By-Pass

1/100

Liquid Gas Natural Gas

Nozzle

1/100

Flow*

g/h

Thermal

power

Nozzle

1/100

Flow*

(p.c.s.*)

Nomin. Ridot. (mm) (mm) *** ** Nomin. (mm) Fast (R) 100 3,00 0,70 40 86 218 214 3,00 116 286 Reduced Fast (R R) 100 2,60 0, 70 4 0 8 0 189 186 2,60 110(Y) 248 Semi Fast (S) 75 1,90 0,40 30 70 138 136 1,90 106 181

Auxiliary (A) 55 1,00 0,40 30 50 73 71 1,00 79 95 Triple Crown (TC) 130 3,30 1,30 57 87 240 236 3,60 131 343 Ultrarapid (UR) 100 3,40 0,70 40 91 240 236 3,40 123 314 Double flame (DCDR

internal) Double flame (DCDR

external) 2 nozzle

Supply Pressures

30 0,90 0,40 30 44 65 64 0,90 70 86

130 4,10 1,30 57 70 298 293 4,10 110 390

Nominal (mbar)

Minimum (mbar)

Maximum ( mb a r )

28-30

20 35

37 25 45

20 17 25

* At 15°C and 1013 mbar - dry gas ** Propane P.C.S. = 50.37 MJ/Kg *** Butane P.C.S. = 49.47 MJ/Kg

Natural P.C.S. = 37.78 MJ/m

l/h

AUX

TGL 640

AUX

TGL 641

TGL 750

SRRR

AUX

TGL 751

! The hob can only be installed above built-in ovens with a cooling ventilation system.

DATA PLATE

Electrical connections

voltage of 220-240V ~ 50/60Hz (see data plate ) This appliance conforms to the following European Economic Community directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent amendments

- 89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent amendments

- 93/68/EEC dated 22/07/93 and subsequent amendments.

- 90/336/EEC dated 29/06/90 (Gas) and subsequent amendments.

- 2002/96/EC

SRRR

AUX

DCDR

Page 17

Description of the appliance

Overall view

Support Grid for COOKWARE

GAS BURNERS

Control Knobs for GAS BURNERS

SAFETY

DEVICES

• GAS BURNERS differ in size and power. Use the diameter of the cookware to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS adjust the power or the size of the flame.

Ignition for GAS BURNERS

• GAS BURNER ignition enables a specific burner to be lit automatically.

• SAFETY DEVICE stops the gas flow if the flame is accidentally extinguished.

Page 18

Start-up and use

! The position of the corresponding gas burner or electric hotplate is shown on every knob.

Gas burners Each burner can be adjusted to one of the following settings using the corresponding control knob:

0 Off

Maximum Minimum

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting. Since the burner is fitted with a safety device, the knob should be pressed for approximately 2-3 seconds to allow the automatic device keeping the flame alight to heat up. When using models with an ignition button, light the desired burner pressing down the corresponding knob as far as possible and turning it anticlockwise towards the maximum setting.

setting igniter that automatically starts when the knob is pressed in. Since the burner is equipped with a safety device, after lighting the burner keep the knob pressed in for about 2-3 seconds to allow the device which keeps the flame lit automatically to heat up. The selected burner can be regulated using the corresponding knob, as follows: 0 Off

To switch off the burner, turn the knob in a clockwise direction until it stops (when reaches the “0” position).

. The burner is fitted with an electronic

Maximum Minimum

! If a flame is accidentally extinguished, turn off the control knob and wait for at least 1 minute before trying to relight it.

To switch off the burner, turn the knob in a clockwise direction until it stops (when reaches the “0” position).

The “separate double flame” burner* This burner consists of two concentric burners which can operate either together or separately. Use of the double flame on the maximum setting gives a very high power which reduces cooking times with respect to conventional burners. Moreover the double flame crown provides a more uniform distribution of heat on the bottom of the pan, when using both burners on minimum. To ensure that the double-flame burner is used to its full potential, never set the inside ring to minimum and the outside ring to maximum at the same time. Pots and pans of all sizes can be used. In the case of the smaller pots and pans we recommend the use of only the internal burner. There is a separate control knob for each of the “separate double flame” burners. The knob marked by the symbol external burner; The knob marked by the symbol

internal burner. To turn on one of the r ings, press the relative knob in all the way and turn it anti-clockwise to the high

operates the

Page 19

Practical advice on using the burners

To ensure the burners operate efficiently:

• Use appropriate cookware for each burner (see table) so that the flames do not extend beyond the bottom of the cookware.

• Always use cookware with a flat base and a cover.

• When the contents of the pan reach boiling point, turn the knob to minimum.

Burner ø Cookware dia met er (cm)

Auxiliary

Semi-Rapid

Rapid

Ultra Rapid 21 – 26

Rapid Reduced

Triple Ring

Double Flame (DC DR internal)

Double Flame (DC DR extern al)

6 – 14

15 – 20

21 – 26

21 – 26 24 – 26

10-14 24-28

! On the models supplied with a reducer shelf, remember that this should be used only for the Double flame external (DCDR external) burner when you use casserole dishes Wook To identify the type of burner, refer to the designs in the section entitled, "Burner and Nozzle Specifications".

Page 20

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• This is a class 3 built-in appliance.

• Gas appliances require regular air exchange to

maintain efficient operation. When installing the hob, follow the instr uctions provided in the paragraph on “Positioning” the appliance.

• These instructions are only valid for the countries

whose symbols appear in the manual and on the serial number plate.

• The appliance was designed for domestic use

inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even

in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with

wet or damp hands and feet.

• The appliance must be used by adults only, to

cook food according to the instructions in this manual.

• Ensure that the power supply cables of other

electrical appliances do not come into contact with the hot parts of the oven.

• The openings used for ventilation and dispersion of

heat must never be covered.

• Always make sure the knobs are in the “

when the appliance is not in use.

• When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work

without having detached the plug from the mains.

• In case of malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Always make sure that pan handles are turned

towards the centre of the hob in order to avoid accidental burns.

• Do not close the glass cover (if present) when the

gas burners or electric hotplates are still hot.

• Do not leave the electric hotplate switched on

without a pan placed on it.

0” position

• Do not use unstable or deformed pans.

• Remove any liquid from the lid before opening it.

• Prevent children and the disabled from coming into contact or having access at the ceramic glass cooking surface (if present) immediately before and after use, as the cooking surface will remain hot for at least a half hour after being turned off;

• Contact service centers authorized by the manufacturer in the event the ceramic glass cooking surface breaks.

• It is recommended that you follow the guidelines below:

• Disconnect the appliance from the electrical supply in the event the ceramic glass cooking surface breakds.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers may take their old appliance to public waste collection areas, other communal collection areas, or if national legislation allows return it to a retailer when purchasing a similar new product. All major household appliance manufacturers are active in the creation of systems to manage the collection and disposal of old appliances.

Page 21

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

! Do not use abrasive or corrosive detergents such as stain removers, anti-rust products, powder detergents or sponges with abrasive surfaces: these may scratch the surface beyond repair.

! Never use steam cleaners or pressure cleaners on the appliance.

• It is usually enough to wash the hob with a damp sponge and dry it with absorbent kitchen roll.

• The removable parts of the burners should be washed frequently with warm water and soap and any burnt-on substances removed.

• For hobs which ligth automatically, the terminal part of the electronic instant lighting devices should be cleaned frequently and the gas outlet holes should be checked for blockages.

• Stainless steel can be marked by hard water that has been left on the surface for a long time, or by aggressive detergents containing phosphorus. After cleaning, rinse and dry any remaining drops of water.

Gas tap maintenance

Over time, the taps may become jammed or difficult to turn. If this happens, the tap must be replaced.

! This procedure must be perfor med by a qualified technician authorised by the manufacturer.

Page 22

Troubleshooting

It may happen that the appliance does not function properly or at all. Before calling the service centre for assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and electrical supplies, and, in particular, that the gas valves for the mains are open.

Problem

The burner does not light or the flame is not even around the burner.

The flame dies in models with a safety device.

The burner does not remain lit when set to minimum.

The cookware is unstable.

Possible causes/Solution

• The gas holes on the burner are clogged.

• All the movable parts that make up the burner are mounted correctly.

• There are draughts near the appliance.

• You pressed the knob all the way in.

• You keep the knob pressed in long enough to activate the safety device.

• The gas holes are not blocked in the area corresponding to the safety device.

• The gas holes are not blocked.

• There are no draughts near the appliance.

• The minimum setting has been adjusted properly.

• The bottom of the cookware is perfectly flat.

• The cookware is positioned correctly at the centre of the burner.

• The pan support grids have been positioned correctly.

If, despite all these checks, the hob does not function properly and the problem persists, call the nearest Customer Service Centre. Please have the following information handy:

• The appliance model (Mod.).

• The serial number (S/N). This information can be found on the data plate located on the appliance and/or on the packaging.

! Never use unauthorised technicians and never accept replacement parts which are not original.

Page 23

Mode d’emploi

IT GB FR

Italien, 1 Français, 23English,13

Español , 36

TGL 640 TGL 641 TGL 750 TGL 751

TABLE DE CUISSON

Sommaire

Installation, 24-28

Positionnement Raccordement électrique Raccordement gaz Plaquette signalétique Caractéristiques des brûleurs et des injecteurs

Description de l’appareil, 29

Vue d’ensemble

Mise en marche et utilisation, 30-31

Conseils pratiques pour l’utilisation des brûleurs Quelques conseils utiles pour bien utiliser votre Table de cuisson Vitrocéramique

Précautions et conseils, 32

Sécurité générale Mise au rebut

Nettoyage et entretien, 33

Mise hors tension Nettoyage de l’appareil Entretien robinets gaz

Anomalies et remèdes, 34

Page 24

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

Directement à l'externe

Installation

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importan ts sur l’installation, l’utilisation et la sécurité de votre appareil

Les appareils réglés en usine pour (voir la plaquette d’immatriculation et la plaquette prédisposition gaz de l’appareil):

• gaz Naturel Catégorie II2E+3+ pour la France;

• gaz Naturel Catégorie II2E+3+ pour la Belgique;

• gaz Naturel Catégorie I2L pour la Hollande. Un ultérieur réglage n’est donc pas nécessaire.

Conditions réglementaires d’installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leurs dépendances.

• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz Avril 1982 + additif n°1 Juillet 1984).

• Règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.

• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.

• Pour le Luxembourg selon les Nor mes Nationales en vigueur.

• Pour la Hollande NEN-1078 en vigueur. Il faut observer les conditions suivantes:

• La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen

Exemples d'ouverture de ventilation pour l'air comburant

d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.

Local adjacent

Local à ventiler

• La pièce doit prévoir un système qui consent un apport d’air nécessaire à une régulière combustion. Le flux d’air nécessaire à la combustion ne

Agrandissement de la fissure entre la porte et le sol

doit pas être inférieur à 2 m3/h par kW de puissance installée.

Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm2 de section utile qui ne risque pas d’être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d’un conduit de ventilation avec l’extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d’incendie.

• (Pour la France et la Belgique) Les gaz de pétrole

liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est oppor tun de n’entreposer dans le local que la bouteille que vous êtes en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour

Page 25

une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.

• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 650 mm de distance.

• Les éléments hauts jouxtant la hotte doivent être

placés à au moins 420 mm de distance du plan de travail (voir figure).

600mm min.

700mm min.

En cas d’installation de la table de cuisson sous un élément

540mm min.

haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

• La découpe du meuble doit

avoir les dimensions indiquées par la figure.

Des crochets de fixation sont prévus pour fixer la

table sur des plans de 20 à 40 mm d’épaisseur. Pour bien fixer la table, utilisez tous les crochets fourn<is.

• Si la table n’est pas installée au-dessus d’un four à encastrer, il faut monter un panneau d’isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

555 mm

55 mm

475 mm

Schéma de fixation des crochets

Position du crochet Position du crochet pour plan H=20mm pour plan H=30mm

Devant

Position du crochet Derrière pour plan H=40mm

! Utilisez tous les crochets compris dans le “sachet accessoires”

Aération

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

45 mm.

560 mm.

! La table ne peut être installée qu’au-dessus de fours encastrables équipés de ventilation de refroidissement.

Raccordement électrique

Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l’extraction du four.

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à suppor ter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

Page 26

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

Raccordement gaz

• Pour la France

Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

! Pour un fonctionnement en toute sécur ité, pour l’emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérifier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”.

• Pour la Belgique - le Luxembourg - la Hollande

Raccorder l’appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l’appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, et I2L pour la Hollande, il faut avant tout installer le raccord “R” (disponible sur demande auprès du Service d’Assistance Technique Ariston) avec son étanchéité “G” sur le raccord en for me de “L” situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen:

- ou d’un tuyau rigide (pour la Belgique selon les Normes NBN D51-003

- ou d’un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l’appareil il faut installer un robinet d’arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier) ! Le raccordement à l’installation de gaz doit être

effectué de manière à ce que l’appareil ne subisse aucun type de contrainte. La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable dont l’étanchéité est assurée par un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n’est pas écrasé.

! N’utilisez que des tuyaux conformes et des joints d’étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l’étanchéité ! Une fois l’installation terminée, vérifier l’étanchéité de

tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l’étiquette fixée sous la table ou sur l’emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.

2. dévissez les injecteurs à l’aide d’une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “Caractéristiques des brûleurs et des injecteurs”).

3. remontez les différentes par ties en effectuant les opérations dans le sens inverse.

4. en fin d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Page 27

Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes :

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir figure) ;

• dévissez les injecteurs à l'aide d'une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).

• remontez les différentes parties en effectuant les opérations dans le sens inverse.

• Réglage de l’air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d’aucun réglage de l’air primaire.

• Réglage de minima (pour la France e la Belgique)

1. Placez le robinet sur la position de minima;

2. Déposez la manette et tournez la vis de réglage positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à ce que vous obteniez une petite flamme régulière;

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d’ouverture maximale

et vice versa à plusieurs reprises. Vérifiez ainsi qu’il n’y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant cer tains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.

5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.

! En fin d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE

Raccordemen ts électriques

tension 220-240V ~ 50/60Hz Cet appareil est conforme aux

Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives.

- 90/336/CEE du 29/06/90 (Gaz ) et modifications successives.

- 2002/96/CEE

Page 28

Caractéristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France e t la Be l gi que ) Gaz li qu i dé s Gaz natural

Débit*

Brûleur Diamêtre

Rapide (R) 100 0.70 3.00 40 86 218 214 116 3.00 286 3.00 332 Rapide Rédui t

(RR) Semi Rapide ( S) 75 0,40 1,90 30 70 1 38 136 106 1,90 1 81 1,90 218 Auxiliaire (A) 55 0,40 1,00 30 50 73 71 79 1,00 95 1,00 111 Tr iple Couronne

(TC) Ultra-Rapi d e ( UR ) 100 0,70 3,40 40 91 247 243 123 3,40 324 3,40 376 Deux flammes

(DCDR intérieur) Deux flammes

(DCDR extérieur) 2 injecteurs

Pressions d'alimentation (Pour la France)

Pressions d'alimentation (Pour la Belgique)

Puissance

(mm)

thermique

kW (p.c.s.*)

(mm) Rédu. Nomin. (mm) (mm) Butane Propane (mm) Nomin. G20 Nomin. G25

100 0,70 2,60 40 80 189 186 110 ( Y) 2,60 248 2,60 2 88

130 1,30 3,30 57 87 240 236 131 3,60 309 3,30 360

30 0,40 0,90 30 44 65 64 74 0,90 86 0,90 100

130 1,30 4,10 57 70 298 293 110 4,10 390 4,10 454

Puissance thermique

kW (p.c.s.*)

Nominale (mbar) Minimum (mbar) Maximum (mbar)

By-pass

1/100

Injecteur

1/100

28-30

20 35

28-30

20 35

Débit*

(g/h)

Injecteur

1/100

37 25 45

Puissance thermique

kW (p.c.s.*)

20 17 25

(l/h)

Puissance thermique

kW (p.c.s.*)

Pour la Hollande Gaz Naturels

Brûleur Diamètre

(mm)

Puissance thermique

kW (p.c.s. *)

Injecteur

1/100 (mm)

Débit*

(l/h)

Nominal Réduit G 25 Rapide (R) 100 3,00 0,70 116 332 Rapide Réduit (RR) 100 2,60 0,70 110 (Y) 288 Semi Rapide (S) 75 1,90 0, 40 106 218 Auxiliaire (A) 55 1,00 0,40 79 111 Tr i pl e Cou ronne ( TC) 130 3,30 1,30 131 360 Ultra-Rapide (UR) 100 3,40 0, 70 123 376 Deux flammes

(DCDR intérieur )

30 0,90 0,40 74 86

Deux flammes (DCDR extérieur)

130 4,10 1,30 110 390

2 injecteurs Pression

de alimentation

Nominale (mbar) Minimum (mbar)

Maximum ( mb ar )

25 20 30

Débit*

25 20 30

25 15 30

(l/h)

* A 15°C et 1013 mbar-gaz sec

Propane P.C.S. = 50,37 MJ/kg Butane P.C.S. = 49,47 MJ/kg

AUX

TGL 640

AUX

TGL 641

TGL 750

Naturel G20 P.C.S. = 37,78 MJ/m³ Naturel G25 P.C.S. = 32,49 MJ/m³

SRRR

AUX

DCDR

SRRR

AUX

TGL 751

! La table ne peut être installée qu'au-dessus de fours encastrés équipés de ventilation de refroidissement.

Page 29

Description de l’appareil

Vue d’ensemble

Grilles support de CASSEROLES

BRÛLEURS À GAZ

Manettes de commande des BRÛLEURS GAZ

DISPOSITIF DE

SÉCURITÉ

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ pour le réglage de la flamme ou de la puissance.

• La bougie d’allumage des BRÛLEURS GAZ permet l’allumage automatique du brûleur sélectionné.

Bougie d’allumage des BRÛLEURS GAZ

• DISPOSITIF DE SÉCURITÉ en cas d’extinction accidentelle de la flamme, coupez immédiatement l’arrivée du gaz.

Page 30

Mise en marche et utilisation

! La position du brûleur gaz ou de la plaque électrique correspondante est indiquée sur chaque manette.

Brûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit :

0 Eteint

Maximum Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d’une montre pour sélectionner la position de puissance maximale. Sur les modèles équipés d’un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour allumer un brûleur sur les modèles équipés de bougie d’allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale.

manette de commande : la manette caractérisée par le symbole l'anneau extérieur ; la manette caractérisée par le symbole l'anneau intérieur ; Pour allumer l'anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum électronique qui est activé automatiquement par pression sur la manette. Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour le réglage du brûleur choisi, servez-vous de la manette correspondante, comme suit: 0 Eteint

Maximum

Minimum Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “0”.

. Le brûleur est équipé d'un allumage

contrôle

! En cas d’extinction accidentelle des flammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “0”.

Le brûleur à "deux flammes indépendantes Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximum permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, surtout si vous utilisez les deux brûleurs à leur réglage minimum. Pour une utilisation optimale du foyer double flamme, ne réglez jamais, simultanément, la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale. Vous pouvez utilisez des casseroles de toute dimension, pour les plus petites n'allumez que le brûleur intérieur. Chaque couronne composant le brûleur "deux flammes indépendantes" a sa propre

Page 31

Conseils pratiques pour l’utilisation des brûleurs

Pour obtenir un meilleur rendement, n’oubliez pas :

• d’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.

• de toujours utiliser des casseroles à fond plat et avec couvercle.

• de tourner la manette dans la position minimum au moment de l’ébullition.

Brûleur ø Diamètre du récipient (cm)

A. Auxiliaire B. Demi-Rapide C. Rapide

Ultra-Rapide

Rapide reduite

RR.

Tr ipl e cour onne

Deux flammes (DC-DR intérieur)

Deux flammes (DC-DR extérieur)

6 – 14 15 – 20 21 – 26 21 – 26 21 – 26 24 – 26

10 - 14

24 - 28

! Sur les modèles munis de grille de réduction (voire fig.), cette dernière ne doit être utilisée que sur le brûleur Deux flammes extérieur (DCDR extérieur), lorsque l’on utilise des récipients WOOK Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caractéristiques des brûleurs et des injecteurs"

Page 32

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.

• Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation.

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi.

• Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four.

• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Contrôlez toujours que les manettes sont bien dans la position “ utilisé.

• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

• Faites attention à ce que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident.

0” quand l’appareil n’est pas

• N’abaissez pas le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

• Ne laissez pas la plaque électrique allumée sans casserole dessus.

• N’utilisez pas de casseroles instables ou déformées.

• Essuyez tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir.

• Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accés à la zone de cuisson vitrocéramique (s'il y en a une), pendant et tout de suite après son fonctionnement, car elle reste chaude pendant au moins une demi-heure encore après son extinction;

• Faites appel aux centres de service après-vente agréés par le fabricant en cas de cassure de la surface vitrocéramique.

• Débranchez l'appareil de la ligne électrique en cas de cassure de la zone vitrocéramique;

Mise au rebut

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur appareil

usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire.

Tous les principaux fabricants d’appareils

ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés.

Page 33

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

! N’utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.

• Les parties démontables des brûleurs doivent être lavées fréquemment à l’eau chaude avec du détergent en éliminant soigneusement toute incrustation.

• Dans le cas de tables équipées d’allumage automatique, nettoyez fréquemment et soigneusement l’extrémité des dispositifs d’allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés.

• Des taches peuvent se former sur l’acier inox si ce dernier reste trop longtemps au contact d’une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Mieux vaut essuyer aussitôt tout débordement d’eau.

Entretien robinets gaz

Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Page 34

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service aprèsvente, voyons ensemble que faire. Vérifiez avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts.

Anomalies

Le brûleur ne s’allume pas ou la flamme n’est pas uniforme.

La flamme s’éteint dans les versions équipées de sécurité de flamme.

Le brûleur s’éteint quand il est réglé sur la position de minimum.

Les casseroles sont instables.

Causes / Solutions possibles

• les orifices de sor tie du gaz ne sont pas par hasard bouchés.

• les pièces amovibles composant le brûleur sont bien montées correctement.

• il y a des courants d’air dans les environs du plan de cuisson

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l’activation du dispositif de sécurité.

• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

• les orifices de sor tie du gaz ne sont pas par hasard bouchés

• il y a des courants d’air dans les environs du plan de cuisson

• les minima n’ont pas bien été réglés.

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur

• la position des grilles n’a pas par hasard été inversée.

Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel à notre station technique. Indiquez-lui :

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours l’installation de pièces détachées non originales.

Page 35

Page 36

Manual de instrucciones

Sumario

Italiano, 1

Español , 36

TGL 640 TGL 641 TGL 750 TGL 751

Français, 23English,12

Instalación,37-38

Colocación Conexión eléctrica Conexión de gas Placa de características Características de los quemadores e inyectores

Descripción del aparato, 39

Vista de conjunto

Puesta en funcionamiento y uso, 40-41

Consejos prácticos para el uso de los quemadores

Precauciones y consejos, 42

Seguridad general Eliminación

Mantenimiento y cuidados, 43

Interrumpir la corriente eléctrica Limpiar el aparato Mantenimiento de las llaves de gas

ENCIMERA

Anomalías y soluciones, 11

Asistencia activa todos los días

Page 37

Instalación

! Es importante conser var este manual para poder consultarlo en todo momento. En el caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

! Este aparato puede instalarse y funcionar sólo en ambientes permanentemente ventilados según las prescripciones de las Normas UNI-CIG 7129 y 7131 vigentes. Deben ser respetados los siguientes requisitos:

• El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, realizado a través de una campana o de un electroventilador que

En chimenea o tubo de chimenea ramificado (reservado a los aparatos de cocción)

entre automáticamente en funcionamiento cada vez que se enciende el aparato.

• El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de

Ejemplos de aperture de ventilación para aire comburente

aire necesario para la combustión no debe ser inferior a 2 m3/h por cada kilovatio (kW) de potencia instalada. El sistema puede tomar

Ambiente adyacente

Ambiente que se debe ventilar

aire del exterior del edificio a través de un conducto de 100 cm2, como mínimo, de sección útil, de modo que no pueda ser obstruido accidentalmente.

Directamente al externo

• Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo del suelo (sótanos, etc.) Es conveniente conservar en el ambiente sólo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de llevarla a temperaturas superiores a 50°C.

Empotramiento

Las encimeras a gas y mixtas están fabricadas con un grado de protección contra calentamientos excesivos de tipo X, y por lo tanto, es posible su instalación al lado de muebles cuya altura no supere la de la superficie de trabajo. Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la encimera, deben estar situados a 600 mm., como mínimo, del borde de la misma.

• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm.

• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la superficie de

600mm min.

700mm min.

• El espacio para el mueble deberá tener las dimensiones indicadas en la figura. Se han previsto ganchos de fijación que permiten fijar la encimera a superficies de 20 a 40 mm. de espesor. Para lograr una buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

trabajo, de 420 mm. (ver la figura). Siempre que la encimera se instale debajo de un armario de pared, éste

540mm min.

último deberá mantener una distancia mínima de la superficie de trabajo de 700 mm. (ver la figura).

555 mm

55 mm

475 mm

Aumento de la rendija entre la puerta y el piso

También puede hacerlo de manera indirecta, desde ambientes

adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes en común del inmueble, ambientes con peligro de incendio o dormitorios.

Esquema de fijación de los ganchos

Page 38

Posición del gancho para P osición del gancho para superficies H=20mm superficies H=30mm

Adelante

Posición del gancho para Atrás superficies H=40mm

! Use los ganchos contenidos en el “paquete de accesorios”

• Cuando la encimera no se instale sobre un horno

empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesar io eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

45 mm.

560 mm.

con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y por el cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de sopor tar la carga máxima de potencia de la máquina indicada en la placa de características;

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctr ico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido. ! El cable debe ser controlado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad en los casos en

que no hayan sido respetadas estas normas.

! Es posible instalar la encimera sólo sobre hornos empotrados dotados de ventilación.

Conexión eléctrica

Las encimeras que poseen cable de alimentación tripolar, se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga

indicada en la placa de características. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar

Conexión de gas

Conectar el aparato a la botella o al conducto de gas conforme con las prescripciones de las normas UNI-CIG 7129 y 7131 vigentes, sólo después de haber verificado que el mismo está regulado para el tipo de gas con el cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo “Adaptación a los distintos tipos de gas”. En caso de alimentación con gas líquido de botella, utilice reguladores de presión conformes con las Normas UNI-CIG 7432.

! Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación respete los valores indicados en la tabla 1 “Características de los quemadores e inyectores”.

Conexión con tubo rígido (cobre o acero) ! La conexión a la instalación de gas se debe efectuar de

modo que no provoque esfuerzos de ningún tipo al aparato. En el tubo de alimentación del aparato se encuentra una unión en “L” orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el

Page 39

aparato). La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado.

! Utilice exclusivamente tubos conformes con la Norma UNICIG 9891 y juntas estancas conformes con las Normas Nacionales vigentes.

Control de la estanqueidad ! Finalizada la instalación, controle la perfecta estanqueidad de

todas las uniones utilizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas Para adaptar la encimer a a un tipo de gas dif erente de aquel

para el que fue fabricada (indicado en la etiqueta fijada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones:

1. quite las parrillas de la encimera y extraiga los quemadores.

2. desenrosque los inyectores utilizando una llave tubular de 7mm. y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 “Características de los quemadores e inyectores”).

3. vuelva a colocar las piezas realizando las operaciones en sentido contrario.

4. al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.

3. vuelva a colocar en su posición todos los componentes siguiendo las operaciones en sentido contrario con respecto a la secuencia descripta arriba.

• Regulación de aire principal de los quemadores

Los quemadores no necesitan de ninguna regulación de aire principal.

• Regulación de los mínimos

1. Lleve la llave hasta la posición de mínimo;

2. Quite el mando y accione el tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular.

3. Verifique que, girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.

4.En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funcionara con los quemadores al mínimo, aumente la capacidad de los mínimos utilizando para ello el tornillo de regulación.

5. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente.

! En el caso de gas líquido, el tornillo de regulación deberá ajustarse a fondo.

! Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.

! Cuando la presión del gas utilizado sea distinta (o variable) de la prevista, es necesario instalar, en la cañería de ingreso, un regulador de presión apropiado, conf orme con las Normas vigentes sobre “reguladores para gas canalizado”.

Sustitución de los inyectores de un quemador de “dos llamas” independientes:

1. quite las rejillas y extraiga los quemadores. El quemador está compuesto por dos partes separadas (ver las figuras) ;

2. desenrosque los inyectores utilizando una llave tubular de 7 mm. El quemador interno posee un inyector, el quemador externo posee dos (de la misma dimensión). Sustituya los inyectores con los adecuados al nuevo tipo de gas (ver la tabla 1).

DATOS TÉCNICOS

Conexiones eléctricas

tensión 220-240V ~ 50/60Hz (ver placa de características) Este aparato es conforme con las siguientes Normas Comunitarias: 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones

- 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones

- 93/68/CEE del 22/07/93 y sucesivas modificaciones. 90/336/CEE del 29/06/90 (Gas) y sucesivas modificaciones.2002/96/CE

Page 40

Características de los quemadores e inyectores

Tabla 1 Gas líquido Gas natural

Quemador Diámetro

(mm)

Potencia térmica

kW (p.c.s.*)

By-pass

1/100

Inyector

1/100

caudal*

g/h

Potencia

térmica

Inyector

1/100

caudal*

l/h

(p.c.s.*)

Nomin. Reduc. (mm) (mm) *** *** Nomin. (mm) Rápido (R) 100 3,00 0,70 40 86 218 214 3,00 116 286 Auxiliar (A) 55 1,00 0,40 30 50 73 71 1,00 79 95

Triple Corona

130 3,30 1,30 57 87 240 236 3,60 131 343 (TC) Dos llamas (DC DR

30 0,90 0,40 30 44 65 64 0,90 74 86 interno) Dos llamas (DC DR Externo) 2

130 4,10 1,30 57 70 298 293 4,10 110 390

inyectores

Presiones de alimentación

Nominal

(mbar)

Mínima

(mbar)

Máxima

28-30

20 35

37 25 45

20 17 25

(mbar)

* A 15°C y 1013 mbar-gas seco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg

Natural P.C.S. = 37.78 MJ/m3

AUX

TGL 640

AUX

TGL 641

TGL 750

SRRR

AUX

TGL 751

! Es posible instalar la encimera sólo sobre hornos empotrados dotados de ventilación.

SRRR

AUX

DCDR

Page 41

Descripción del aparato

Vista de conjunto

Parrillas de apoyo para RECIPIENTES DE COCCIÓN

QUEMADORES A GAS

DISPOSITIVO DE

SEGURIDAD

• QUEMADORES A GAS:son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS para la regulación de la llama o de la potencia.

• Bujía de encendido de los QUEMADORES A GAS: permite el encendido automático del quemador.

Mandos de los QUEMADORES A GAS

Bujía de encendido de los QUEMADORES A GAS

• DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama, interrumpe la salida de gas.

Page 42

Puesta en funcionamiento y uso

! En cada mando está indicada la posición del quemador a gas o de la placa eléctrica correspondiente.

Quemadores a gas El quemador elegido se puede regular con el mando correspondiente de la siguiente manera:

• Apagado

Máximo

Mínimo

Para encender uno de los quemadores, acerque al mismo una llama o un encendedor, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia. En los modelos que poseen dispositivo de seguridad, es necesario mantener presionado el mando durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama. Para encender un quemador, en los modelos que poseen bujía de encendido, presione a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia, manteniéndolo presionado hasta que se produzca el encendido.

“dos llamas independientes” posee un mando propio: el mando individualizado por el símbolo la corona externa; el mando individualizado por el símbolo la corona interna. Para encender la corona deseada, presione a fondo y gire el mando correspondiente en sentido antihorario hasta llegar a la posición de máximo. El quemador está dotado de un encendido electrónico que se pone en funcionamiento automáticamente presionando el mando.

Debido a que el quemador está dotado de un dispositivo de seguridad, es necesario mantener

presionado el mando durante 2 o 3 segundos hasta que se caliente el dispositivo que mantiene la llama encendida automáticamente. El quemador elegido se puede regular con el mando correspondiente de la siguiente manera:

• Apagado Máximo

Mínimo

Para apagar el quemador es necesario girar el mando en sentido horario hasta el tope (correspondiente al símbolo “•”).

controla

! Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo.

Para apagar el quemador es necesario girar el mando en sentido horario hasta el tope (correspondiente al símbolo “•”).

El quemador de “dos llamas independientes”

Este quemador a gas está formado por dos fuegos concéntricos que pueden funcionar juntos o de manera independiente. El uso simultáneo al máximo permite una elevada potencia que disminuye los tiempos de cocción con respecto a los quemadores tradicionales. Además, la doble corona de llama vuelve más uniforme la distribución de calor en el fondo de la olla, en particular cuando se utilizan ambos quemadores al mínimo. Para utilizar en forma óptima el quemador de llama doble, no regule nunca simultáneamente la corona

interna al mínimo y la externa al máximo. Se pueden utilizar recipientes de todas las dimensiones, cuando se trate de pequeños recipientes, encienda sólo el quemador interno. Cada una de las coronas que componen el quemador de

Page 43

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• utilice recipientes adecuados para cada quemador (ver la tabla) con el fin de evitar que las llamas sobresalgan por el fondo de los recipientes.

• utilice siempre recipientes con el fondo plano y con tapa.

• cuando se produce ebullición, gire el mando hasta la posición de mínimo.

Quemador ø Diámetro de Recipientes (cm)

Rápido Reducido (RR) 24 – 26 Rápido (R) 24 – 26 Semi Rápido (S) 16 – 20 Auxiliar (A) 10 – 14 Triple Corona (TC) 24 – 26 Ultra Rápido (UR) 24 – 2 6

Dos llamas (DC DR interno)

Dos llamas (DC DR externo)

14 – 16

26 - 28

! En los modelos que poseen rejilla de reducción (ver la figura), la misma deberá ser utilizada sólo para el quemador Dos Llamas externo (DC DR externo), cuando se utilizan recipientes de tipo wook Para identificar el tipo de quemador, consulte los dibujos del párrafo “Características de los quemadores e inyectores”.

Page 44

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se refiere a un aparato empotrable de

clase 3.

• Para su correcto funcionamiento, los aparatos a

gas necesitan un regular recambio de aire. Verifique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la “Colocación”.

• Las instrucciones son válidas sólo para los países

de destino, cuyos símbolos figuran en el manual y en la placa de características.

• El aparato ha sido fabricado para un uso de tipo no

profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre,

tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• No toque la máquina descalzo o con las manos y

pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar

alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.

• Evite que el cable de alimentación eléctrica de

otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de

eliminación del calor.

• Cuando el aparato no se utiliza, controle siempre

que los mandos estén en la posición “l”/“<SIZE 8>¡”

• No desconecte el aparato de la toma de corriente

tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber

desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los

mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (

Asistencia

• Verifique que los mangos de las ollas estén

siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.

• No cierre la tapa de vidrio (si existe) cuando los

quemadores o la placa eléctrica todavía están calientes.

• No deje encendida la placa eléctrica sin ollas.

• No utilice ollas inestables o deformadas.

ver

• Evite que los niños o personas incapaces estén en contacto con la zona de cocción de vidriocerámica (si existe) durante o inmediatamente después del funcionamiento, debido a que la misma permanece caliente durante media hora, como mínimo, después que se ha apagado;

• Si la superficie de vidriocerámica se rompe, es necesario llamar a un centro de asistencia técnica autorizado por el fabricante.

• Si la zona de vidriocerámica se rompe, es oportuno desconectar el aparato de la red de alimentación eléctrica;

• Elimine eventuales líquidos presentes sobre la tapa antes de abrirla.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada.

Los electrodomésticos en desuso se podrán

entregar al servicio público de recolección, llevarlos a las zonas comunales específicas o, si está previsto por la ley nacional en la materia, devolverlos a los revendedores con el objeto de adquirir nuevos productos equivalentes.

Todos los principales productores de

electrodomésticos están creando y administrando sistemas de recolección y eliminación de los aparatos en desuso.

Page 45

Mantenimiento y cuidados

Interrumpir la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva: pueden rayar irremediablemente la superficie.

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina.

• Los elementos móviles de los quemadores se lavan frecuentemente con agua caliente y detergente tratando siempre de eliminar las incrustaciones.

• En las encimeras que poseen encendido automático, es necesario realizar frecuentemente una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo electrónico y verificar que los orificios de salida del gas no estén obstruidos.

• El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Además, es importante secar los posibles derrames de agua.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

! Esta operación la debe efectuar un técnico

autorizado por el fabricante.

Page 46

Anomalías y soluciones

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verifique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

Anomalías

El quemador no se enciende o la llama no es uniforme.

La llama no permanece encendida en los modelos con seguridad.

El quemador en posición de mínimo no permanece encendido.

Los recipientes no permanecen estables.

• Las parrillas fueron invertidas.

Posibles causas / Solución:

• Los orificios de salida de gas del quemador están obstruidos.

• Se han colocado correctamente todas las partes móviles que componen el quemador.

• Hay corriente de aire en las cercanías de la encimera.

• No ha presionado a fondo el mando.

• No ha mantenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad.

• Están obstruidos los orificios de salida del gas a la altura del dispositivo de seguridad.

• Están obstruidos los orificios de salida del gas.

• Hay corriente de aire en las cercanías de la encimera.

• La regulación del mínimo no es correcta.

• El fondo del recipiente es perfectamente plano.

• El recipiente está centrado en el quemador o en la placa eléctrica.

Si aún cuando se han realizado todos los controles, la encimera no funciona y el inconveniente detectado persiste, llame al Centro de Asistencia Técnica. Comunique:

• el modelo de la máquina (Mod.)

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

! No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales.

Page 47

Page 48

09/2006 - 195053700.02

XEROX BUSINESS SERVICES

SCHOLTES TGL641, TGL751G User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
