Einleitung

Gerätebeschreibung (Fig. 1/B/D/L)

HERSTELLER: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

VEREHRTER KUNDE,

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach-

kräfte,

• Einbau und Austausch von nicht originalen Ersatz-

teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach-

tung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das gefor der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten.

1. Drehteller kpl.

2. Auagetisch 3a / 3b Befestigungsschraube

4. Kettenanschlag

5. Führungsplatten

6. Führungsschiene

7. Feststellmutter

8. Einstellschraube (für Schleiftiefe)

9. Schleifscheibe

10. Abdeckung

11. Hangr i ff

12. Ein-Aus-Schalter

13. Schleifkopf

14. Schrauben

15. Mutter

16. Flansch

17. Schutzabdeckung

Entpacken

• Öffnen Sie die Verpackung und nehmen Sie das

Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver-

packungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig

ist.

• Kontrollieren Sie das Gerät und die Zubehörteile

auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit

bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Bestimmungsgemäße Verwendung

Der Kettenschärfer ist zum Schärfen von Sägeketten geeignet. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6 І DE

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatz

• Halten Sie Ihren Arbeitsbereich sauber und auf-

geräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Gerät nicht in explosionsge-

fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren .

Elektrische Sicherheit

• Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Netzstecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Ober-

ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

• Zweckentfremden Sie das Netzkabel nicht, um das

Gerät zu tragen, aufzuhängen oder um den Netzstecker aus der Steckdose zu ziehen. Halten Sie das Netzkabel fern von Hitze Öl‚ scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Netzkabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeugs in feuch-

ter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Personen bezogene Sicherheit

• Seien Sie aufmerksam. Achten Sie darauf, was

Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetrieb-

nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen .

• Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden .

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

7 І DE

• Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können , vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub.

Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug , dessen

Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Netzstecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen , Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

• Bewahren Sie unbenutzte Elektrowerkzeuge au-

ßerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

• Pegen Sie das Gerät mit Sorgfalt. Kontrollieren

Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug , Zubehör, Ein-

sätze usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualizier-

tem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Weiterführende Sicherheitshinweise

• Schließen Sie das Gerät nur an eine Steckdose

mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.

• Halten Sie Netzkabel und Verlängerungskabel von

der Schleifscheibe fern. Ziehen Sie bei Beschädigung oder Durchschneiden sofort den Netzstecker aus der Steckdose. Berühren Sie die Leitung nicht, bevor sie vom Netz getrennt ist. Es besteht Gefahr durch elektrischen Schlag.

• Der Austausch des Steckers oder der Anschluss-

leitung ist immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst auszuführen, um Gefährdungen zu vermeiden.

• Schalten Sie das Gerät erst ein, wenn es sicher

auf der Arbeitsäche montiert ist.

• Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zu-

behör und Zusatzgeräte, die in der Betriebsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden.

• Verwenden Sie nur Schleifscheiben, deren aufge-

druckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene.

• Unterziehen Sie die Schleifscheibe vor dem Ge-

brauch einer Sichtprüfung. Verwenden Sie keine beschädigten oder verformten Schleifscheiben. Wechseln Sie eine abgenutzte Schleifscheibe aus.

• Achten Sie darauf, dass beim Schleifen entstehen-

de Funken keine Gefahr hervorrufen, z. B. Personen treffen oder entammbare Substanzen entzünden.

• Halten Sie nie die Finger zwischen Schleifscheibe

und Funkenschutz oder in die Nähe der Schutzhauben. Es besteht Gefahr durch Quetschen.

• Die rotierenden Teile des Gerätes können aus

funktionellen Gründen nicht abgedeckt werden. Gehen Sie daher mit Bedacht vor und halten Sie das Werkstück gut fest, um ein Verrutschen zu vermeiden, wodurch Ihre Hände mit der Schleifscheibe in Berührung kommen könnten.

• Das Werkstück wird beim Schleifen heiß. Nicht an

der bearbeiteten Stelle anfassen, lassen Sie es abkühlen. Es besteht Verbrennungsgefahr. Verwenden Sie kein Kühlmittel oder ähnliches.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde

sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein.

• Schalten Sie das Gerät aus und ziehen Sie den

Netzstecker

- zum Lösen eines blockierten Einsatzwerkzeuges,

- wenn die Anschlussleitung beschädigt oder verheddert ist,

- bei ungewöhnlichen Geräuschen.

8 І DE

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

• Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

• Gehörschäden, falls kein geeigneter Gehörschutz

getragen wird.

• Gesundheitsschäden, die aus Hand-Arm- Schwin-

gungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Technische Daten

Nennspannung: 230V~ 50Hz Leistungsaufnahme: 220W Leerlaufdrehzahl: 7500 min Einstellwinkel: 35° - 0° - 35° Schleifscheiben-Ø (innen): 10mm Schleifscheiben-Ø (aussen): 100mm Schleifscheibendicke: 3,2mm Schutzisoliert: II Gewicht: 1,8kg

-1

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt

wird.

Vorbereiten zur Inbetriebnahme

Um ein einwandfreies Funktionieren der Maschine zu erzielen, befolgen Sie die Hinweise dieser Anleitung. Sie müssen noch Folgendes tun:

• Drehteller montieren

• Gerät sicher aufstellen

Montage des Drehtellers

1. Setzen Sie den Drehteller (1) auf den Auage-

tisch (2). (Fig.A)

2. Schrauben Sie die Befestigungsmutter (7) auf die

Feststellschraube. (Fig.B)

Geräuschwerte

Die Geräuschwerte wurden entsprechend EN 61029 ermittelt.

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029.

Schleifen

Schwingungsemissionswert ah = 3,73 m/s² Unsicherheit K = 1,5 m/s²

Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

87 dB(A)

3 dB

100 dB(A)

3 dB

Montage des Kettenschärfgerätes auf einer Werkbank

Das Gerät muss zur sicheren Handhabung fest an einer Ecke einer Werkbank oder eines Tisches angebracht werden. Wenn möglich, verwenden Sie dazu alle drei Befestigungspunkte. Achten Sie dabei aber darauf, dass die Aussparung für die Sägekette sowie der Zugang zur Feststellmutter frei bleibt. (Fig.C)

Tipp: Zusätzlich empfehlen wir eine Gummiunterlage zur Lärm- und Vibrationsreduzierung (nicht im Lieferumfang enthalten)

Stellen Sie das Gerät an einen Platz, der folgende Bedingungen erfüllt:

• rutschfest

• schwingungsfrei

• eben

• sauber und trocken

• frei von Stolpergefahren

• ausreichende Lichtverhältnisse

Inbetriebnahme

Netzanschluss

Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie das Kettenschärfgerät an die entsprechende und vorschriftsmäßig geerdete Steckdose an.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

9 І DE

Wechselstrommotor:

Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter und Absicherung 10 A träge. Verwenden Sie Anschluss- bzw. Verlängerungskabel mit einem Aderquerschnitt von mindestens 1,5 mm²

Einschalten Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Drücken Sie auf „I“ des Ein-/Ausschalters.

Ausschalten

Zum Ausschalten des Gerätes drücken Sie auf „0“ des Ein-/Ausschalters.

Arbeitshinweise

m Vor Arbeitsbeginn beachten Sie folgendes:

• Arbeitsplatz aufgeräumt?

• Ist das Kettenschärfgerät fest auf einer Werkbank

montiert?

• Sie dürfen das Gerät nicht in Betrieb nehmen, be-

vor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!

Arbeiten mit dem Kettenschärfgerät

m Die Schleifscheibe muss von der Schutzabde-

ckung (17) so weit wie möglich abgedeckt sein. Dazu die beiden Schrauben (14) lösen und die Schutzabdeckung entsprechend einstellen. Fig.D

m Halten Sie die Hände immer im sicheren Abstand

zur rotierenden Schleifscheibe.

• Verwenden Sie keine beschädigten Schleifschei-

ben oder solche, die die Form verändert haben.

• Arbeiten Sie erst, wenn die Schleifscheibe die ma-

ximale Drehzahl erreicht hat.

• Es dürfen nur Sägeketten bearbeitet werden, die

sicher aufgelegt und geführt werden können.

2. Lösen Sie die Befestigungsschraube (3b) und le-

gen Sie die Sägekette in die Führungsschiene (6) zwischen die Führungsplatten (5). (Fig.E)

3. Klappen Sie den Kettenanschlag (4) herunter und

ziehen Sie die Sägekette soweit nach hinten, bis das zu schleifende Schneidglied am Anschlag anliegt. (Fig.F)

4. Zur genauen Ausrichtung ziehen Sie den Schleif-

kopf (13) gegen das Schneidglied. Stellen Sie den Abstand durch die Befestigungsschraube (3a) so ein, dass die Schleifscheibe das Schneidglied berührt. Regulieren Sie zusätzlich mit der Einstellschraube (8) die Schleiftiefe. (Fig.G)

5. Ziehen Sie die Befestigungsschraube (3b) an →

Sägekette ist xiert. (Fig.H)

6. Schleifen Sie vorsichtig die Schneide des

Schneidgliedes.

m Um Beschädigungen an der Sägekette zu verhin-

dern, schleifen Sie so kurz wie möglich und nur so viel Material wie nötig ab. (Fig. I)

7. Schleifen Sie jede zweite Schneide, indem Sie

die Schritte 5. und 6. durchführen.

m Kennzeichnen Sie das erste Schneidglied, z. B.

durch einen Kreidestrich. So vermeiden Sie, dass Sie Schneidglieder doppelt schärfen.

8. Drehen Sie den Drehteller auf die 30° der ande-

ren Seite und schleifen Sie wie oben beschrieben die restlichen Schneiden.

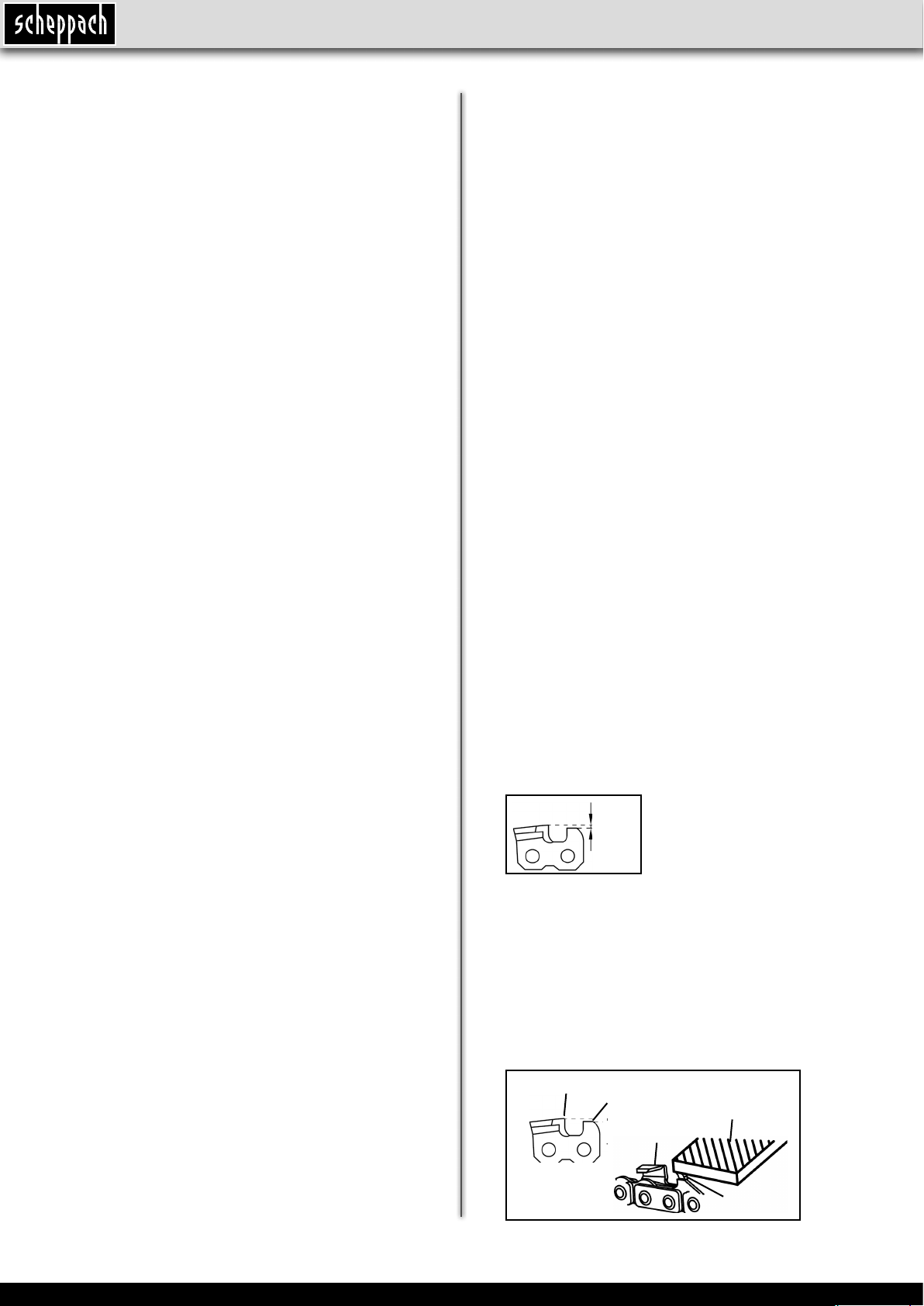

Einstellen des Tiefenbegrenzerabstandes

Wenn alle Schneiden der Schneidglieder geschärft sind, ist Ihre Sägekette scharf, aber sie schneidet möglicherweise nicht. Deshalb muss auch immer ein Tiefenbegrenzerabstand vorhanden sein (= Abstand zwischen Tiefenbegrenzer und Schneidkante). In der Regel beträgt er 0,5 – 0,8 mm.

5-8 mm

Arbeiten mit dem Kettenschärfgerät

Schärfen von Sägeketten

Vor jeder Einstellung am Gerät:

• Gerät abschalten

• Stillstand der Schleifscheibe abwarten

• Netzstecker ziehen

Schleifen aller Schneidglieder

Um eine Schneide der Schneidglieder zu schleifen gehen Sie wie folgt vor:

1. Sie stellen den Schleifwinkel ein: Durch Lösen

der Feststellmutter (7) drehen Sie den Drehteller auf ca. 30° und ziehen Sie die Feststellmutter wieder an.

m Die Schneiden der Schneidglieder werden nor-

malerweise in einem Winkel zwischen 30 und 35 Grad geschliffen.

10 І DE

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

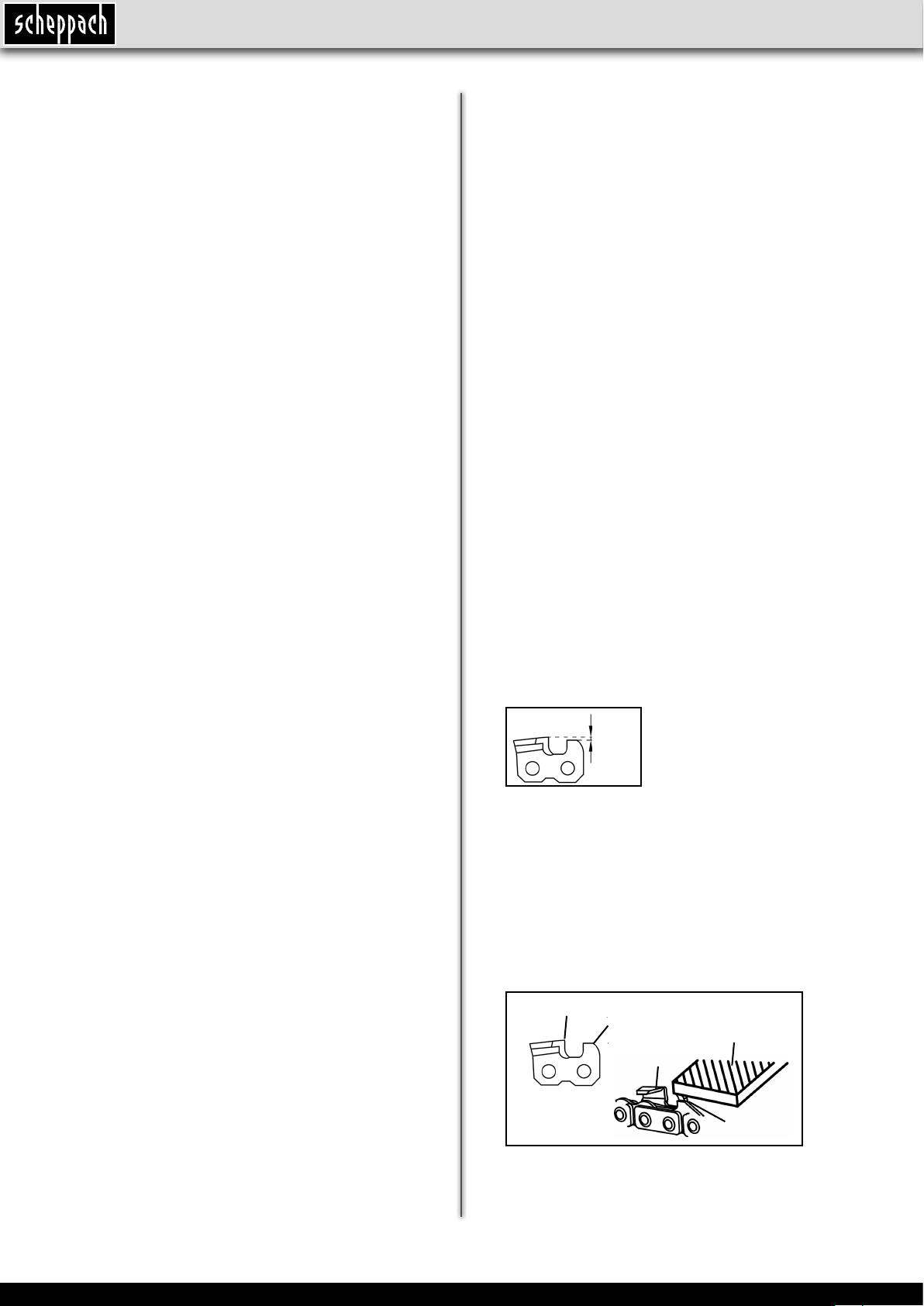

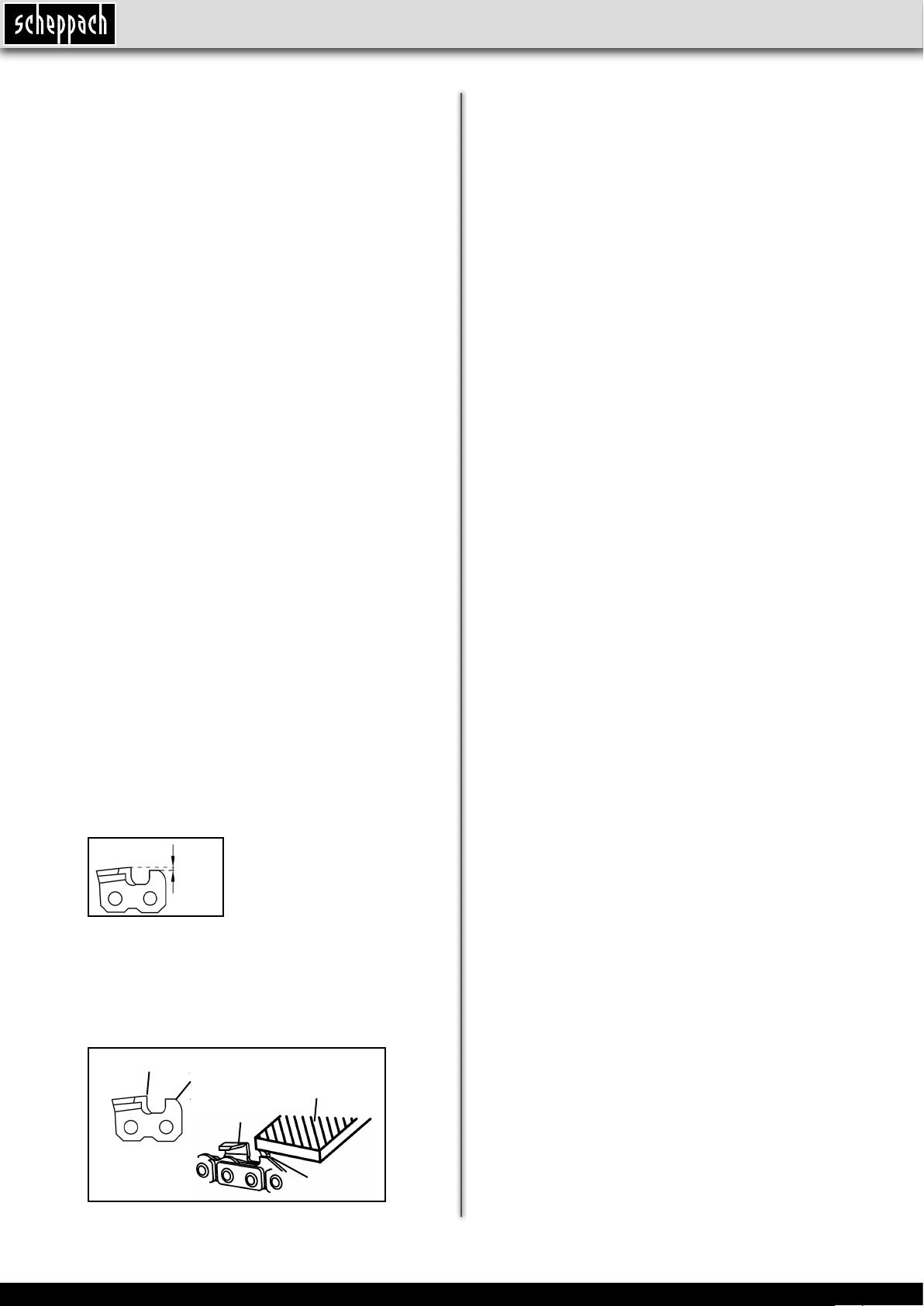

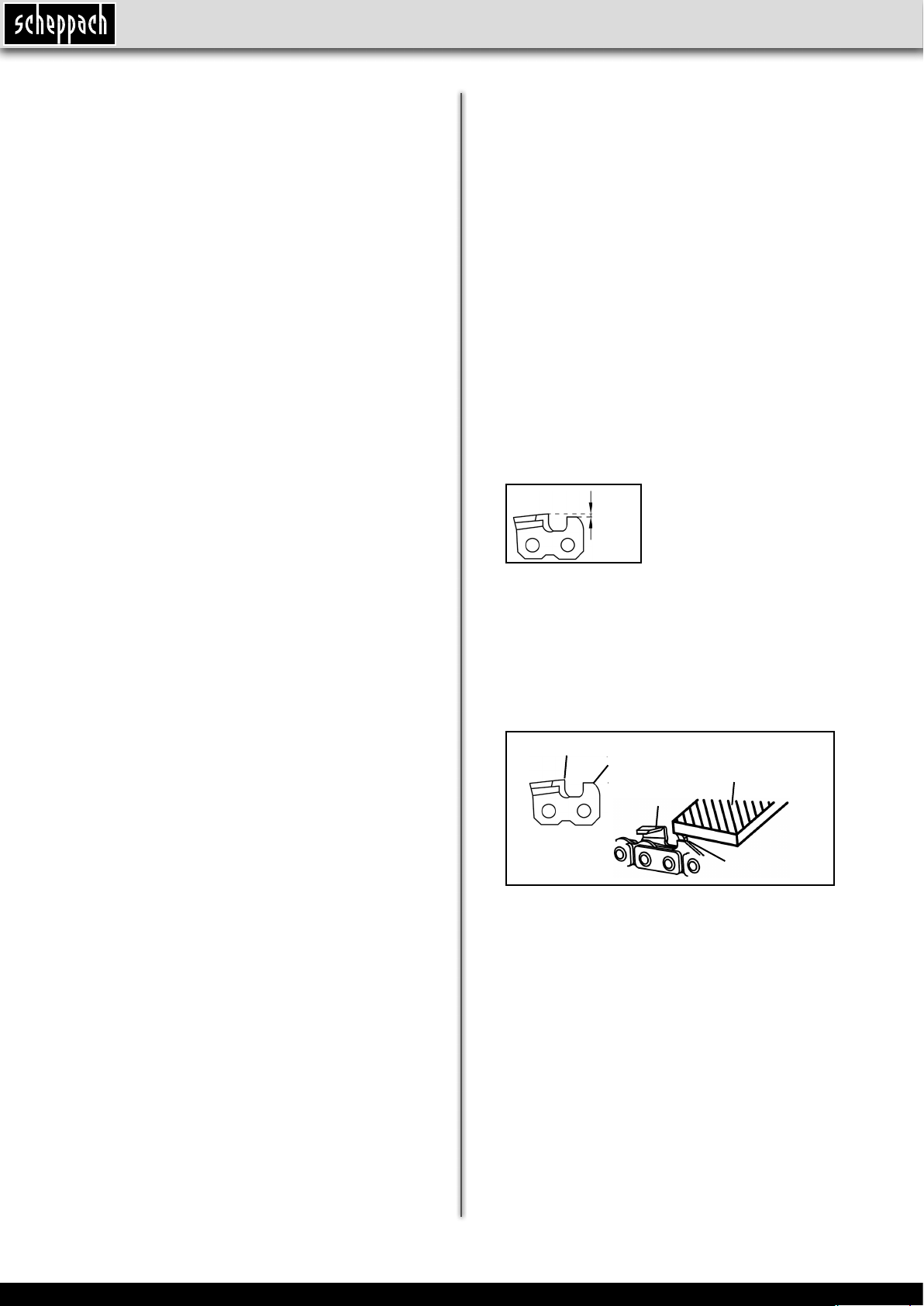

m Ein zu großer Tiefenbegrenzerabstand erhöht

die Rückschlaggefahr beim Sägen. Hierzu müssen Sie gemäß den Angaben Ihrer Sägekette den Abstand prüfen und gegebenenfalls mit einer Feile abfeilen.

m Achten Sie darauf, dass Sie die Vorderkante des

Tiefenbegrenzers mit einer Feile abrunden. Die ursprüngliche Form des Schneidgliedes muss erhalten bleiben.

Schneidkante

Tiefenbegrenzer

Feile

Schneidkante

Tiefenbegrenzer

Wartung

m Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen!

Allgemeine Wartungsmaßnahmen

• Halten Sie Schutzvorrichtungen, Luftschlitze und

Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach je-

der Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

Schleifscheibe wechseln

• Verwenden Sie keine beschädigten Schleifschei-

ben oder solche, die die Form verändert haben.

• Verwenden Sie keine Schleifscheiben die nicht den

angegebenen Kenndaten dieser Betriebsanleitung

entsprechen.

1. Lösen Sie die Schraubenabdeckungen (14) und

nehmen Sie die Schutzabdeckung (17) ab. (Fig. J)

2. Nehmen Sie die Abdeckung (10) ab. (Fig. K)

3. Zur Arretierung der Schleifscheibe stecken Sie ei-

nen Schraubendreher oder Dorn (Ø 4mm) in das dafür vorgesehene Loch. (Fig. L)

4. Lösen Sie die Mutter (15). (Fig. L)

5. Nehmen Sie die Mutter, den vorderen Flansch

(16) und die Schleifscheibe (9) und den hinteren Flansch (16) ab. (Fig. L)

6. Reinigen Sie die Flansche.

7. Der Einbau erfolgt in umgekehrter Reihenfolge

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleißteile*: Schleifmittel, Köhlebürste, Keilrie-

men

Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vor-

schriften entsprechen.n.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch

Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung

oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei-

tung.

• Isolationsschäden durch Herausreißen aus der

Wandsteckdose.

• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 230 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen

einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

* nicht zwingend im Lieferumfang enthalten!

Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro -Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typschildes

11 І DE

Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und natio-

nalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik- Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häug in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektround Elektronik-Altgeräten oder Ihrer Müllabfuhr.

Mögliche Störungen

Störung Mögliche Ursache Beseitigung

Kettenschärfgerät läuft nicht.

Kettenschärfgerät schleift mit Unterbrechungen

Schleifscheibe wird heiß Schleifscheibe ist stumpf oder

Motor brummt, Schleifscheibe bleibt stehen

Ungewöhnliche Vibrationen Schleifscheibe ist defekt Schleifscheibe austauschen

12 І DE

• Kein Strom oder Stromausfall

• Verlängerungskabel defekt

• Netzstecker, Motor oder

Schalter defekt

• Verlängerungskabel defekt

• Interner Fehler

• Ein-/Ausschalter defekt

defekt

Schleifscheibe blockiert Gegenstand entfernen

• Stromversorgung, Steckdose, Sicherung prüfen

• Verlängerungskabel überprüfen, defektes Kabel

unverzüglich austauschen

• Motor oder Schalter von einer konzessionierten Elektrofachkraft überprüfen oder reparieren lassen, bzw. durch Originalteile ersetzen lassen.

• Verlängerungskabel überprüfen, defektes Kabel unverzüglich austauschen

• Wenden Sie sich bitte an den Kundendienst

Schleifscheibe austauschen

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Explanation of the symbols on the equipment

Caution - Read the operating instructions to reduce the risk of inquiry

Wear safety goggles!

Wear ear-muffs!

Wear a breathing mask!

Protection class II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

13 І GB

Introduction

MANUFACTURER: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

DEAR CUSTOMER,

We hope your new tool brings you much enjoyment and success.

NOTE:

According to the applicable product liability laws, the manufacturer of the device does not assume liability for damages to the product or damages caused by the product that occurs due to:

• Improper handling,

• Non-compliance of the operating instructions,

• Repairs by third parties, not by authorized service

technicians,

• Installation and replacement of non-original spare

parts,

• Application other than specied,

• A breakdown of the electrical system that occurs

due to the non-compliance of the electric regulations and VDE regulations 0100, DIN 57113 / VDE0113 .

WE RECOMMEND:

Read through the complete text in the operating instructions before installing and commissioning the device. The operating instructions are intended to help the user to become familiar with the machine and take advantage of its application possibilities in accordance with the recommendations. The operating instructions contain important information on how to operate the machine safely, professionally and economically, how to avoid danger, costly repairs, reduce downtimes and how to increase reliability and service life of the machine. In addition to the safety regulations in the operating instructions, you have to meet the applicable regulations that apply for the operation of the machine in your country. Keep the operating instructions package with the machine at all times and store it in a plastic cover to protect it from dirt and moisture. Read the instruction manual each time before operating the machine and carefully follow its information. The machine can only be operated by persons who were instructed concerning the operation of the machine and who are informed about the associated dangers. The minimum age requirement must be complied with. In addition to the safety requirements in these operating instructions and your country’s applicable regulations, you should observe the generally recognized technical rules concerning the operation of woodworking machines.

Device Description (Fig. 1/B/D/L)

1. Rotary table, complete

2. Supporting table 3a / 3b Mounting screw

4. Chain stop

5. Guide plate

6. Guide rail

7. Locking nut

8. Setting screw (for grinding depth)

9. Grinding wheel

10. Cover

11. Han d le

12. ON-OFF Switch

13. Grinding head

14. Screws

15. Nut

16. Flange

17. Protective cover

Unpacking

• Open the packaging and remove the device care-

fully.

• Remove the packaging material as well as the

packaging and transport bracing (if available).

• Check that the delivery is complete.

• Check the device and accessory parts for trans-

port damage.

• If possible, store the packaging until the warranty

period has expired.

ATTENTI ON

The device and packaging materials are not toys! Children must not be allowed to play with plastic bags, lm and small parts! There is a risk of swallowing and suffocation!

Intended use

The chain sharpener is designed for sharpening saw chains. The machine is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this. Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

14 І GB

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

General safety instructions for electric tool

CAUTION: Read all safety regulations and in-

structions.

Any failures made in following the safety regulations and instructions may result in an electric shock, re and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

The term “electric tool” used in the safety instructions refers to electric tools operated from the mains power supply (with a power cable) and to battery operated electric tools (without a power cable).

Workplace

• Keep your work area clean and tidy. Cluttered and

dark working areas are accident-prone.

• Do not operate power tools in explosive atmos-

pheres, where ammable liquids, gases or dust are present. Power tools generate sparks which may ignite the dust or fumes.

• Keep children and other persons away while op-

erating a power tool. Distractions can be a reason for losing control of the tool.

Electrical safety

• Power tool plugs must match the outlet. Do not

modify the plug in any way. Do not use any adapter plugs with grounded devices. Unmodied plugs and matching outlets will reduce the risk of electric shock.

• Avoid physical contact with grounded surfaces

such as pipes, radiators, ranges and refrigerators. If your body is grounded the risk of an electric shock increases.

• Do not expose the power tool to rain or wet condi-

tions. Water that enters a power tool will increase the risk of electric shock.

• Do not abuse the cord; do not use the cord to carry

or hang up the power tool or to unplug the power tool from the mains. Keep the power cord away from heat, oil, sharp edges or the power tool’s moving parts. Damaged or tangled power cords will increase the risk of electric shock.

• When operating a power tool outdoors, use only

extension cords that are approved for outdoor use. The use of an extension cord that is adapted for outdoor use reduces the risk of electric shock.

• If working with the power tool in a damp location

cannot be avoided, use a ground fault circuit interrupter. The use of a ground fault circuit interrupter reduces the risk of electric shock. Always check whether the mains voltage complies with the voltage specied on the nameplate of the power tool.

Warning! This electric tool generates an electromagnetic eld during operation. This eld can impair active or passive medical implants under certain conditions. In order to prevent the risk of serious or deadly injuries, we recommend that persons with medical implants consult with their physician and the manufacturer of the medical implant prior to operating the electric tool.

Personal safety

• Stay alert. Watch what you are doing and use com-

mon sense when operating a power tool. Do not use the power tool while you are tired or under the inuence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.

• Use personal protective equipment. Always wear

safety glasses. Safety equipment such as a dust mask, non-skid safety shoes, a hard hat or ear protection depending on the type and use of the power tool will reduce personal injuries.

• Prevent unintentional starting. Ensure that the

power tool is switched off before connecting it to the power supply and/or battery, picking it up or carrying the tool. Carrying power tools with your nger on the switch or energizing power tools that have the switch on invite accidents.

• Remove any adjusting tool or wrench before turn-

ing the power tool on. A wrench or a key which has been left attached to a rotating part may induce personal injury. Do not overreach. Keep proper footing and balance at all times. This enables you to better control the power tool in situations which cannot be foreseen.

• Dress properly. Do not wear loose clothing or jew-

ellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair may get caught in moving parts.

• If dust extraction and collection units are installed,

make sure that these are connected and properly used. Using such devices reduces hazards associated with dust.

Power tool use and care

• Do not force the power tool. Use the correct power

tool for your application. With the correct power tool you will do the job better and safer at the specied power rate.

• Do not use the power tool if it has a defective

switch. A power tool, which cannot be turned on or off with the switch, is dangerous and must be repaired.

• Unplug the power cord from the outlet and/or re-

move the battery before making any adjustments to the tool, changing accessories, or storing the power tool. Such preventive safety measures prevent starting the tool accidentally.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

15 І GB

• Store idle power tools out of children’s reach. Do

not allow persons unfamiliar with the tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users.

• Keep the power tools in good condition. Check

that moving parts are functioning smoothly and do not lock, whether parts are broken or for any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are associated with poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly main-

tained cutting tools with sharp cutting edges are likely to block less and are easier to control.

• Use the power tool, the accessories, bits, etc. in

accordance with these instructions and in the manner intended for the particular type of equipment. Take into account the working conditions and the work to be performed. Using power tools for operations different from those intended can lead to hazardous situations.

Service

• Have your electric tool repaired only by trained

personnel using only genuine spare parts. This will ensure that your electric tool remains safe to use

Further Safety Instructions

• Connect the device only to a power point with a

residual current protective device (RCD) with a measured residual current of not more than 30 mA.

• Keep the mains cable and extension cable away

from the grinding disk and saw chain. In the event that it is damaged or severed, immediately disconnect the plug from the socket. Do not touch the cable before it has been disconnected from the mains. Risk of electric shock.

• The replacement of the plug or the connection line

must always be executed by the manufacturer of the electric tool or his/her customer ser vice in order to avoid any hazards.

• Only switch the device on once it is safely xed to

the worktop.

• For your own safety only use accessories and

attachments which were stated in the operating instructions or recommended or specied by the tool manufacturer.

• Only use grinding discs where the printed rotational

speed is at least as high as what has been specied on the name plate of the device.

• Carry out a visual inspection of the grinding disc

before use. Do not use any damaged or deformed grinding discs. Replace any damaged or worn grinding discs.

• Make sure that the sparks produced by grinding do

not present a danger, e.g. reach people or ignite ammable substances.

• Never keep the ngers between the grinding disc

and spark protection or in close proximity to the protective hoods. There is a risk of crushing.

• The rotating parts of the device cannot be covered

due to functional reasons. Therefore, proceed cautiously and hold the workpiece rmly in order to avoid slipping which could cause your hands to come into contact with the grinding belt or grinding disc.

• The workpiece gets hot during grinding. Do not

touch the machined area, allow it to cool down. There is a risk of burning. Do not use coolants or the like.

• If you are tired or have consumed alcohol or tab-

lets, do not work with the device. Always have a break on time.

• Switch the device off and remove the mains plug

- to loosen a blocked insertion tool,

- if the connection line is damaged or entangled,

- in case of unusual sounds.

Residual risks

Even if you use this electric power tool in accordance with instructions, certain residual risks cannot be rules out. The following hazards may arise in connection with the equipment’s construction and layout:

• Lung damage if no suitable protective dust mask

is used.

• Damage to hearing if no suitable ear protection

is used.

• Health damage caused by hand-arm vibrations if

the equipment is used over a prolonged period or is not properly guided and maintained.

Technical Data

Rated voltage: 230V~ 50Hz Power input: 220W Idle speed: 7500 min

-1

Adjustment angle: 35° - 0° - 35° Grinding wheel Ø (inside): 10mm Grinding wheel Ø (outside): 100mm Grinding wheel thickness: 3.2mm Totally insulated: II Weight: 1.8kg

Noise values

The total noise values determined in accordance with EN 61029.

sound pressure level L uncertainty K sound power level L uncertainty K

87 dB(A)

3 dB

100 dB(A)

3 dB

16 І GB

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Wear hearing protection.

The effects of noise can cause a loss of hearing.

Total vibration values (vector sum - three directions) determined in accordance with EN 61029.

Grinding

Vibration emission value ah = 3,73 m/s² K uncertainty = 1,5 m/s²

Warning! The specied vibration value was established in accordance with a standardized testing method. It may change according to how the electric equipment is used and may exceed the specied value in exceptional circumstances.

Place the device at a location that meets the following conditions:

• secured against slipping

• free of vibrations

• even

• clean and dry

• free of tripping hazards

• adequate light

Commissioning

Mains connection

Compare the voltage listed on the device type plate, e.g. 230 V, with the mains voltage and connect the chain sharpener to the corresponding and properly grounded socket.

The specied vibration value can be used to compare the equipment with other electric power tools.

The specied vibration value can be used for initial assessment of a harmful effect.

Keep the noise emissions and vibrations to a minimum.

• Only use appliances which are in perfect working

order.

• S ervice and clean the appliance regularly.

• Adapt your working style to suit the appliance.

• Do not overload the appliance.

• Have the appliance serviced whenever necessary.

• Switch the appliance off when it is not in use.

• Wear protective gloves.

Preparing for commissioning

To achieve perfect function of the machine, follow the notes given in these instructions You must still do the following:

• Mount the rotary table

• Set up the device securely

Assembling the rotary table

1. Place the rotary table (1) onto the supporting ta-

ble (2). (Fig.A)

2. Thread the mounting nut (7) on the locking screw.

(Fig.B)

Mounting the chain sharpener on a workbench

For secure handling, the device must be mounted along the edge of a workbench or table. Use all three xing points if possible. But make sure that the recess for the saw chain remains free and the locking nut remains accessible. (Fig. C)

Hint: We recommend the additional placement of a rubber pad to reduce noise and vibration (not included in scope of delivery).

Alternating current motor:

Use a shockproof plug, mains voltage 230 V with residual current circuit breaker and 10 A inert fuses. Use connection cable or extension cable respectively with a cross section of at least 1,5 mm².

Switching on

Do not use any device where the switch can not be switched on and off. Damaged switches must be repaired or replaced immediately by the customer service.

Press “I” of the ON-OFF switch.

Switching off

To turn off the device, press “0” of the ON-OFF switch.

Working instructions

m Before commencing work, ensure the following:

• Workplace tidied?

• Has the chain sharpener been permanently mount-

ed on a workbench?

• You may not start to operate the machine until you

have read these operating instructions, observed all the instructions given and installed the machine as described!

Working with the chain sharpener

m The protective cover (17) must cover the grinding

wheel as much as possible. For this loosen the two screw (14) and adjust the protective cover appropriately. Fig.D

m Always keep your hands at a safe distance to the

rotating grinding wheel.

• Do not use any damaged grinding wheels or such

that have changed their shape.

• Start working only after the grinding wheel has

reached its maximum speed.

• Only chains may be worked that can be put down

and guided securely.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

17 І GB

Working with the chain sharpener

Sharpening chains

Before making any settings to the device:

• switch off the device

• wait for the shutdown of the grinding wheel

• pull out main plug

Grinding all cutting links

To grind the cutting edge of a cutting link, proceed as follows:

1. Setting the grinding angle: Loosen the locking

nut (7) to turn the rotary plate to approx. 30° and retighten the locking nut.

m The cutting edges of the cutting links are normally

ground at an angle between 30 and 35°.

2. Loosen the mounting screw (3b) and place the

cutting chain in the guide rail (6) between the guide plates (5).(Fig.E)

3. Fold the chain stop (4) down and pull the chain

toward the back until the cutting link to be ground rests against the stop. (Fig.F)

4. Pull the grinding head (13) against the cutting

link for exact alignment. Set the distance with the help of the mounting screw (3a) so that the grinding wheel touches the cutting link. In addition, adjust the grinding depth with the setting screw (8).(Fig.G)

5. Tighten the mounting screw (3b) → chain is xed

in place. (Fig.H)

6. Carefully grind the cutting edge of the cutting link.

m To avoid damages to the chain, grind as briey as

possible and do not remove more material than necessary. (Fig.I)

7. Grind every second cutting edge by performing

steps 5 and 6.

m Mark the rst cutting link by a chalk mark or the

like. This will help you avoid grinding cutting links twice.

8. Turn the rotary table to 30° of the other side and

grind the remaining cutting edges as described above.

Setting the depth limit distance

Once all cutting edges of the cutting links have been sharpened, your chain will be sharp but may possible not cut. For this reason, a depth limit distance must always be observed (= distance between depth limit and cutting edge). This is usually 0.5 - 0.8 mm.

5-8 mm

m A depth limit distance that is too great represents

a risk of kickback. For this purpose, you must check the distance according to the specications of your chain and le it off with a le if necessary.

m Be sure to chamfer the leading edge of your depth

limiter. The original shape of the cutting link must be preserved.

Cutting edge

Depth limit

File

Cutting edge

Depth limit

Maintenance

m Warning! Prior to any adjustment, maintenance or service work disconnect the mains power plug!

General maintenance measures

• Keep all safety devices, air vents and the motor

housing free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it down with compressed air at low pressure.

• We recommend that you clean the equipment im-

mediately after you use it.

• Clean the equipment regularly with a damp cloth

and some soft soap. Do not use cleaning agents or solvents; these may be aggressive to the plastic parts in the equipment. Ensure that no water can get into the interior of the equipment.

Replacing the grinding wheel

• Do not use any damaged grinding wheels or such

that have changed their shape.

• Do not use any grinding wheels which do not com-

ply with the indicated characteristics of this instruction manual.

1. Loosen the screw caps (14) and remove the pro-

tective cover (17). (Fig. J)

2. Remove the cover (10). (Fig. K)

3. To lock the grinding wheel, insert a screw driv-

er or mandrel (4 mm dia.) in the hole provided. (Fig. L)

4. Loosen the nut (15). (Fig. L)

5. Remove the nut, the front ange (16), the grinding

wheel (9) and the rear ange (16). (Fig. L)

6. Clean the anges.

7. Reassembly is done in the opposite sequence.

Service information

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables. Wear parts*: grinding medium, Carbon brushes, v-

belt

* Not necessarily included in the scope of delivery!

18 І GB

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Storage

Store the device and its accessories in a dark, dry and frost-proof place that is inaccessible to children. The optimum storage temperature is between 5 and 30˚C. Store the electrical tool in its original packaging. Cover the electrical tool in order to protect it from dust and moisture.

Store the operating manual with the electrical tool.

Electrical connection

The electrical motor installed is connected and ready for operation. The connection complies with the applicable VDE and DIN provisions. The customer‘s mains connection as well as the extension cable used must also comply with these regulations.

Damaged electrical connection cable

The insulation on electrical connection cables is often damaged. This may have the following causes:

• Passage points, where connection cables are

passed through windows or doors.

• Kinks where the connection cable has been im-

properly fastened or routed.

• Places where the connection cables have been cut

due to being driven over.

• Insulation damage due to being ripped out of the

wall outlet.

• Cracks due to the insulation ageing.

Such damaged electrical connection cables must not be used and are life-threatening due to the insulation damage. Check the electrical connection cables for damage regularly. Make sure that the connection cable does not hang on the power network during the inspection. Electrical connection cables must comply with the applicable VDE and DIN provisions. Only use connection cables with the marking „H05VV-F“. The printing of the type designation on the connection cable is mandatory.

Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Defective components must be disposed of as special waste. Ask your dealer or your local council.

Old devices must not be disposed of with household waste!

This symbol indicates that this product must not be disposed of together with domestic waste in compliance with the Directive

(2012/19/EU) pertaining to waste electrical and electronic equipment (WEEE). This product must be disposed of at a designated collection point. This can occur, for example, by handing it in at an authorised collecting point for the recycling of waste electrical and electronic equipment. Improper handling of waste equipment may have negative consequences for the environment and human health due to potentially hazardous substances that are often contained in electrical and electronic equipment. By properly disposing of this product, you are also contributing to the effective use of natural resources.

You can obtain information on collection points for

waste equipment from your municipal administration, public waste disposal authority, an authorised body for the disposal of waste electrical and electronic equipment or your waste disposal company.

AC motor

• The mains voltage must be 230 V~

• Extension cables up to 25 m long must have a

cross-section of 1.5 mm2.

Connections and repairs of electrical equipment may only be carried out by an electrician. Please provide the following information in the event of any enquiries: Type of current for the motor

• Machine data - type plate

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

19 І GB

Possible faults

Fault Possible cause Remedy

Chain sharpener does not operate..

Chain sharpener grinds with

interruptions

Grinding wheel becomes hot

Motor is humming, grinding wheel stops

Unusual vibrations Grinding wheel is defective Replace grinding wheel

• no power

• Extension cable defect

• Main plug, motor or switch

defect

• Extension cable defect

• Internal fault.

• ON/OFF button defective.

Grinding wheel is dull or defective

Grinding wheel is blocked Remove object

• Check power supply, power socket and fuse

protection

• Check extension cable, exchange defect cable

immediately

• Have motor or switch checked by an approved electrician or replaced by original spare parts

• Check extension cable, exchange defect cable immediately

• Please contact the after sales service.

Replace grinding wheel

20 І GB

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Légende des symboles gurant sur l’appareil

AVERTISSEMENT - pour réduire le risque de blessure, lisez le mode d’emploi!

Portez des lunettes de protection!

Portez une protection auditive!

Portez un masque anti-poussière!

Classe de protection II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

21 І FR

Introduction

FABRICANT : scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

CHER CLIENT,

Nous espérons que votre nouvelle machine vous apportera de la satisfaction et de bons résultats.

REMARQUE:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n’est pas tenu pour responsable

de tous les dommages subis par cet appareil et pour

tous les dommages résultant de son utilisation, dans les cas suivants :

• Mauvaise manipulation,

• Non-respect des instructions d‘utilisation,

• Travaux de réparation effectués par des tiers, par

des spécialistes non agréés,

• Remplacement et montage de pièces de rechange

qui ne sont pas d‘origine.

• Utilisation non conforme,

• Lors d’une défaillance du système électrique en cas

de non-respect des réglementations électriques et des normes VDE 0100, DIN 57113 / VDE0113.

NOUS VOUS RECOMMANDONS:

De lire intégralement le manuel d’utilisation, avant d’effectuer le montage et la mise en service. Le présent manuel d‘utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d‘en utiliser pleinement le potentiel dans le cadre d’une utilisation conforme. Les instructions importantes qu’il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d’indisponibilité ; comment enn augmenter la abilité et la durée de vie de la machine. En plus des consignes de sécurité contenues dans ce manuel d‘utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l‘utilisation de la machine dans votre pays. Conservez le manuel d‘utilisation dans une pochette plastique pour le protéger de la saleté et de l‘humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d‘utilisation puis le suivre attentivement. Seules les personnes formées à l‘utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L‘âge minimum requis doit être respecté.

Description de l‘appareil (Fig. 1/B/D/L)

1. Plateau tournant complet

2. Table d’appui 3a / 3b Vis de xation

4. Butée pour la chaîne

5. Plaque de guidage

6. Rail de guidage

7. Écrou de blocage

8. Vis de réglage (pour la profondeur d’affûtage)

9. Meule d’affûtage

10. Protection

11. Poignée

12. Interrupteur MARCHE/ARRET

13. Bouton d’affûtage

14. Vis

15. Écrou

16. Bride

17. Cac he

Ensemble de livraison

• Ouvrez l’emballage et sortez-en délicatement l’ap-

pareil.

• Retirez les matériaux d’emballage, ainsi que les

protections mises en place pour le transport (s’il y a lieu).

• Vériez que la fourniture est complète.

• Vériez que l’appareil et les accessoires n’ont pas

été endommagés lors du transport.

• Conservez si possible l’emballage jusqu’à la n de

la période de garantie.

ATTENTI ON

L’appareil et les matériaux d’emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, lms d’emballage et pièces de petite taille ! Il existe un risque d’ingestion et d’asphyxie !

Utilisation conforme

L’appareil à aiguiser les chaînes sert à l’affûtage de chaînes de scie. La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

22 І FR

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Consignes de securite d’ordre general pour les outils electriques

AVERTISSEMENT Lisez toutes les consignes de securite et toutes les instructions.

Toute omission lors du respect des consignes de

securite indiquees plus loin peut entrainer des decharges electriques, un incendie et/ou de graves blessures.

Conservez toutes les consignes de securite et toutes les instructions pour l’avenir.

Le terme utilise dans les consignes de securite d’

„outils electriques“ se rapporte aux outils electriques raccordes au reseau (avec un cable secteur) et aux outils electriques a piles (sans cable secteur).

Poste de travail

• Maintenez votre poste de travail propre et ordon-

né. Le désordre et un poste de travail peu éclairé peuvent conduire à des accidents.

• Ne travaillez pas avec l’appareil dans un environ-

nement potentiellement explosif, dans lequel se trouvent des uides inammables, des gaz ou des poussières. Les outils électriques produisent des étincelles qui peuvent enammer la poussière ou des vapeurs.

• Tenez les enfants et les autres personnes à dis-

tance pendant l’utilisation de l’outil électrique. Une distraction peut vous faire perdre le contrôle de l’outil.

Sécurité électrique

• Le connecteur de l’appareil doit correspondre à

la prise. La che de contact ne doit en aucun cas être modiée. N’utilisez pas de prise d’adaptateur ensemble avec des appareils raccordés à la terre. Les ches de contact non modiées et les prises correspondantes réduisent le risque de choc électrique.

• Évitez le contact du corps avec les surfaces ayant

une mise à terre, telles que les tuyaux, chauffages, cuisinières et réfrigérateurs. Il existe un risque de choc électrique si votre corps est relié à la terre.

• Tenez l’appareil loin de la pluie ou de l’humidité. La

pénétration d’eau dans l’appareil électrique augmente le risque de choc électrique.

• Ne détournez pas le câble son usage pour porter

l’appareil, l’accrocher ou pour tirer la che de la prise. Tenez le câble d’alimentation loin de la chaleur, de l’huile, de bords coupants ou de pièces d’appareil mobiles. Un câble d’alimentation abîmé ou emmêlé augmente le risque de choc électrique.

• Si vous travaillez à l’extérieur avec un outil élec-

trique, n’utilisez qu’un câble de rallonge qui soit autorisé pour l’extérieur. L’utilisation d’un câble de rallonge adapté à l’extérieur réduit le risque d’un choc électrique.

• Si l’utilisation d’un outil électrique dans un environ-

nement humide ne peut être empêchée, utilisez un disjoncteur à courant de défaut. L’utilisation d’un disjoncteur à courant de défaut diminue le risque d’un choc électrique. Vériez toujours que la tension indiquée sur la plaque signalétique de l’outil électrique corresponde à la tension mentionnée.

Avertissement! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d‘implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d‘utiliser l‘outil électrique.

Sécurité relative aux personnes

• Soyez vigilants. Faites attention à ce que vous

faites et travaillez avec un outil électrique de façon raisonnable. N’utilisez pas l’appareil si vous êtes fatigué ou sous l’inuence de drogues, d’alcool ou de médicaments. Un moment d’inattention lors de l’utilisation de l’appareil peut provoquer de sérieuses blessures.

• Portez un équipement de protection individuel et

toujours des lunettes de protection. Le port d’un équipement de protection, comme un masque antipoussière, des chaussures de sécurité antidérapantes, un casque de protection ou des protections auditives, selon le type d’outil électrique, réduit le risque de blessures.

• Évitez une mise en service involontaire. Assu-

rez-vous que l’outil électrique soit éteint avant de le brancher à l’alimentation électrique et/ou de brancher la batterie, de le prendre en main ou de le porter. Si, quand vous portez l’appareil, vous avez le doigt sur l’interrupteur ou que vous branchez l’appareil quand il est déjà en position „marche“, cela peut provoquer un accident.

• Éloignez les outils de réglage ou clés à molette

avant d’allumer l’appareil. Un outil ou une clé qui se trouve dans une pièce tournante de l’appareil peut provoquer des blessures. Ne vous surestimez pas. Veillez à avoir une bonne stabilité et maintenez à tout moment votre équilibre. De cette façon vous pouvez mieux contrôler l’appareil dans les situations imprévues.

• Portez des vêtements adaptés. Ne portez pas de

vêtements larges ou de bijou. Tenez vos cheveux, vos vêtements et vos gants loin des pièces mobiles. Des vêtements amples, des bijoux ou de longs cheveux peuvent être happés par les pièces mobiles.

• Quand des équipements d’aspiration de pous-

sière et de captation peuvent être montés, assurez-vous qu’ils soient correctement raccordés et utilisés. L’utilisation de ces équipements réduit les dangers dus à la poussière.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

23 І FR

Manipulation et utilisation soigneuse d’outils électriques

• Ne surchargez pas l’appareil. Utilisez l’outil élec-

trique adapté à votre travail. Vous travaillez mieux avec l’outil électrique adapté et de façon plus sûre dans le domaine de performance indiqué.

• N’utilisez pas d’outil électrique dont l’interrupteur

soit défectueux. Un outil électrique qui ne s’allume ou ne s’éteint plus est dangereux et doit être réparé.

• Tirer la che d’alimentation de la prise et/ou ôtez

la batterie avant d’effectuer des réglages de l’appareil, de changer des accessoires ou de poser l’appareil. Cette mesure de sécurité empêche un démarrage involontaire de l‘appareil.

• Conservez les outils électriques non utilisés hors

de la portée des enfants. Ne laissez personne utiliser l’appareil, à moins qu’elle n’ait votre conance ou qu’elle n’ait lu ces instructions.

• Les outils électriques sont dangereux s’ils sont uti-

lisés par des personnes sans expérience.

• Entretenez soigneusement l’appareil. Contrôlez

si des pièces mobiles fonctionnent correctement ou ne coincent pas, si des pièces sont cassées ou abîmées, que la fonction de l’appareil ne soit pas détériorée. Faites réparer les pièces abîmées avant d’utiliser l’appareil. Beaucoup d’accidents sont provoqués par une mauvaise conservation de l‘outil électrique.

• Maintenez les outils de coupe aiguisés et propres.

Des outils de coupe soigneusement entretenus

avec des bords coupants aiguisés coincent moins et sont plus faciles à manier.

• Utilisez les outils électriques, les accessoires etc.

conformément à ces instructions et telles qu’elles sont prescrites pour ce type spécial d’appareil. Tenez aussi compte des conditions de travail et de la tâche à accomplir. L’utilisation d’outils électriques pour d’autres applications que celles prévues peut conduire à des situations dangereuses.

Service

• Faites reparer votre appareil electrique unique-

ment par un personnel specialize qualie et uniquement en utilisant des pieces de rechange d’origine. Cela permet de conserver la surete de l’appareil electrique.

Consignes de sécurité spéciques

• Ne branchez l’appareil qu’à une prise de courant

équipée d’un interrupteur de protection contre les courants de court-circuit (interrupteur FI) avec une intensité assignée qui ne dépasse pas 30 mA.

• Tenez le câble secteur et la rallonge à l’écart de

la meule de rectication et de la chaîne à scier. En cas d’endommagement ou de sectionnement, débranchez immédiatement la che de la prise de courant. Ne touchez pas au câble aussi longtemps qu’il n’est pas débranché du secteur. Danger de décharge électrique.

• An d’éviter tout danger, le remplacement du

connecteur ou de la ligne de rattachement doit toujours être effectué par le fabricant ou par son service client.

• N’allumez l’appareil qu’une fois celui-ci monté de

manière sûre sur la surface de travail.

• Pour votre propre sécurité, utilisez uniquement des

accessoires et des appareils supplémentaires spéciés dans la notice d’instructions ou recommandés ou indiqués par le fabricant de l’outil.

• Utilisez uniquement des disques abrasifs, dont le

nombre de tours imprimés est au moins identique à ceux indiqués sur la plaque signalétique de l’appareil.

• Soumettez le disque abrasif à un test de sécurité

avant l’utilisation. Ne pas utilisez de disque abrasif endommagé ou déformé. Changez un disque abrasif usé.

• Veillez à ce que les étincelles provenant du pon-

çage n’entraînent aucun danger, par ex. qu’elles n’atteignent personne ni qu’elles n’enamment aucune substance inammable.

• Ne jamais mettre vos doigts entre le disque abrasif

et le pare-étincelles ou près du capot de protection. Il y a un risque d’écrasement.

• Les parties tournantes de l’appareil ne peuvent pas

être couvertes pour des raisons de fonctionnelles. Soyez prudent et tenez bien la pièce à travailler, an d’éviter qu’elle glisse, puisque dans ce cas, vos mains pourraient entrer en contact avec la bande abrasive ou le disque abrasif.

• La pièce à travailler chauffe au cours du ponçage.

Ne pas touchez à l’endroit travaillé, laissez refroidir. Risque de brûlures. Ne pas utilisez de produit de refroidissement ou assimilés.

• Ne pas utilisez cet appareil si vous êtes fatigué, ou

après avoir ingéré de l’alcool ou des médicaments. Prenez toujours des pauses en temps utile.

• Éteignez l’appareil et tirez sur la che de contact

- pour libérer un outil à insérer bloqué,

- si la ligne de raccordement est endommagée ou

emmêlée,

- en cas de bruits étranges.

Risques résiduels

Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

• Lésions des poumons si aucun masque antipous-

sière adéquat n’est porté.

• Décience auditive si aucun casque anti-bruit ap-

proprié n’est porté.

• Atteintes à la santé issues des vibrations main-

bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

24 І FR

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Caractéristiques techniques

Tension nominale : 230V~ 50Hz Puissance absorbée : 220W Vitesse de rotation de marche à

vide : Angle de mise au point : 35° - 0° - 35° Ø de meule (intérieur) : 10mm Ø de meule (extérieur) : 100mm Epaisseur de meule : 3,2mm à isolement de protection : II Poids : 1,8kg

7500 min

Préparation à la mise en service

Suivez les indications de ces instructions de service pour obtenir un fonctionnement impeccable de la machine.

-1

Vous devez effectuer les étapes suivantes:

• Monter le plateau tournant

• Installer l’appareil de manière stable

Montage du plateau tournant

1. Placer le plateau tournant (1) sur la table d’appui

(2). (Fig. A)

2. Visser l’écrou de xation (7) sur la vis de blo-

cage. (Fig. B)

Bruits et vibrations

Les valeurs totales des vibrations ont été déterminées conformément à l’EN 61029

Niveau de pression acoustique L Imprécision de mesure K Niveau acoustique L Imprécision de mesure K

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d’audition.

Les valeurs globales d’oscillation (somme vectorielle des 3 directions) ont été calculées conformément à la norme EN 61029.

Affûtage

Valeur d’émission des vibrations ah = 3,73 m/s² Imprécision K = 1,5 m/s²

Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modiée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.

La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début.

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent

état.

• Entretenez et nettoyez l’appareil régulièrement.

• Adaptez votre façon de travailler à l’appareil.

• Ne surchargez pas l’appareil.

• Faites contrôler l’appareil le cas échéant.

• Mettez l’appareil hors circuit lorsque vous ne l’uti-

lisez pas.

• Portez des gants.

87 dB(A)

3 dB

100 dB(A)

3 dB

Montage de l’affûteuse de chaîne sur un établi

L’appareil doit être xée solidement au coin d’un établi ou d’une table an de garantir une manipulation sûre. Utilisez si possible les trois points de xation. Mais veillez à ce que l’orice prévu pour la tronçonneuse ainsi que l’écrou de blocage restent accessibles.(Fig. C)

Conseil: An de réduire le bruit et les vibrations, nous recommandons d’utiliser en supplément un support en caoutchouc (non fourni).

Placez l’appareil à un endroit respectant les conditions suivantes:

• antidérapant

• exempt de vibrations

• plan

• propre et sec

• aucun risque de trébuchement

• sufsamment éclairé

Mise en service

Branchement au secteur

Comparer la tension indiquée sur la plaque signalétique de l’appareil, par ex. 230 V, avec la tension du réseau et brancher l’affûteuse de chaîne à la prise appropriée, reliée à la terre de manière conforme.

Moteur à courant alternatif :

prise à contact de protection, tension du secteur de 230 V avec interrupteur de protection contre les courants de court-circuit et fusible 10 A inerte Utiliser des câbles de connexion et de rallonge d‘une section de conducteur de 1,5 mm² au minimum.

Mise en marche Ne jamais utiliser un appareil dont l‘interrupteur ne fonctionne pas. Les interrupteurs endommagés doivent être immédiatement réparés ou remplacés par le S.A.V.

Appuyer sur le bouton Marche/ Arrêt en le plaçant sur „I“.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

25 І FR

Mise en arrêt

Pour arrêter l’appareil, appuyer sur le bouton Marche/ Arrêt en le plaçant sur „0“.

Consignes de travail

m Respectez ce qui suit avant de commencer le travail :

• Poste de travail bien ordonné?

• L’affûteuse de chaîne est-elle montée de manière

stable sur un établi ?

• Ne mettez jamais l’outillage en service avant

d’avoir lu les instructions de service, d’être en me-

sure de respecter les indications et consignes de

sécurité et d’avoir monté l’appareil comme décrit!

5. Serrer la vis de xation (3b) → La chaîne est

xée. (Fig.H)

6. Affûter avec précaution la dent du maillon cou-

pant.

m An d’éviter toute détérioration de la chaîne, af-

fûter le plus brièvement possible et uniquement la quantité strictement nécessaire. (Fig.I)

7. Affûter une dent sur deux en exécutant les étapes

5 et 6.

m Marquer le premier maillon coupant, par ex. en

traçant un trait à la craie. Vous éviterez ainsi d’affûter une deuxième fois les maillons coupants.

8. Faire pivoter le plateau tournant à 30° de l’autre

côté et affûter les dents restantes tel que cela est décrit cidessus.

Travail avec l’affûteuse de chaîne

m La meule doit être couverte par le cache (17) au-

tant que possible. A cet effet, retirer les deux des vis (14) et régler le cache en conséquence. Fig. D

m Maintenir toujours les mains à distance de la

meule d’affûtage en rotation.

• Ne pas utiliser de meules d’affûtage défectueuses

ou déformées.

• Ne travailler qu‘une fois que la meule d’affûtage a

atteint la vitesse maximum.

• N’affûter que les chaînes dont le positionnement et

le guidage peuvent se faire sans danger

Travail avec l’affûteuse de chaîne

Affûtage de chaînes

Avant de procéder au réglage de l’appareil:

• Arrêter l’appareil

• Patienter jusqu’à ce que la meule d’affûtage s’ar-

rête complètement

• Débrancher la prise

Affûtage de tous les maillons coupants

Pour affûter une dent des maillons coupants, procéder de la manière suivante:

1. Régler l’angle d’affûtage: Faire pivoter le plateau

tournant à env. 30° en desserrant l’écrou d’arrêt (7) et resserrer l’écrou d’arrêt.

m Les dents des maillons coupants sont normalement

affûtées à un angle situé entre 30 et 35 degrés.

2. Desserrer la vis de xation (3b) et placer la

chaîne dans le rail de guidage (6) entre les plaques de guidage (5). (Fig.E)

3. Rabattre la butée (4) vers le bas et tirer la chaîne

vers l’arrière jusqu’à ce que le maillon coupant que vous souhaitez affûter soit en contact avec la butée. (Fig.F)

4. An de garantir un alignement exact, serrer la

tête d’affûtage (13) contre le maillon coupant. À l’aide de la vis de xation (3a), régler l’intervalle de façon à ce que la meule d’affûtage soit en contact avec le maillon coupant. Régler également la profondeur d’affûtage à l’aide de la vis de réglage (8). (Fig. G)

Réglage de l’intervalle limiteur de profondeur

Une fois que toutes les dents des maillons coupants ont été affûtées, votre chaîne est effectivement affûtée, mais il est probable qu’elle ne coupe pas. D’où la nécessité d’un intervalle limiteur de profondeur (= intervalle entre le limiteur de profondeur et l’arête de coupe). Il est généralement compris entre 0,5 et 0,8 mm.

5-8 mm

m Un intervalle limiteur de profondeur trop élevé

augmente le risque de retour lors de l’utilisation de la tronçonneuse. Vous devez contrôler l’intervalle conformément aux indications de la chaîne de votre tronçonneuse et éventuellement l’aiguiser à l’aide d’une lime.

m Veiller à arrondir l’arête avant du limiteur de pro-

fondeur. Conserver impérativement la forme d’origine du maillon coupant.

Arête de coupe

Limiteur de profondeur

Lime

Arête de coupe

Limiteur de profondeur

Maintenance

m Avertissement ! Avant tout réglage, entretien ou réparation, débranchez la che du secteur!

Maintenance générale

• Maintenez les dispositifs de protection, les fentes

d’aération et le carter-moteur aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou souf ez dessus avec de l’air comprimé à basse pression.

26 І FR

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

• Nous recommandons de nettoyer l’appareil immé-

diatement après chaque utilisation.

• Nettoyez l’appareil régulièrement à l’aide d’un chif-

fon humide et d’un peu de savon noir. N’utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matière plastique de l’appareil. Veillez à ce que de l’eau ne pénètre pas à l’intérieur de l’appareil.

Remplacer la meule d’affûtage

• Ne pas utiliser de meules d’affûtage défectueuses

ou déformées.

• Ne jamais utiliser une meule d’affûtage qui ne cor-

respond pas aux caractéristiques indiquées dans cette notice.

1. Retirer les deux capuchons (14) des vis et enle-

ver le cache (17). (Fig. J)

2. Enlever le cache. (10). (Fig. K)

3. Bloquer la meule d’affûtage en plaçant un tourne-

vis ou un mandrin Dorn (Ø 4 mm) dans le trou prévu à cet effet. (Fig. L)

4. Desserrer l’écrou (15). (Fig. L)

5. Retirer l’écrou, la bride avant (16), la meule d’af-

fûtage (9) et la bride arrière (16). (Fig. L)

6. Nettoyer les brides.

7. Procéder dans l’ordre inverse pour le montage.

Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables. Pièces d‘usure*: Abrasif, Charbons, Courroie trapé-

zoïdale

*Pas obligatoirement compris dans la livraison !

Stockage

Entreposer l’appareil et ses accessoires dans un lieu

sombre, sec et à l’abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 °C et 30 °C. Conserver l’outil électrique dans son emballage d’origine. Recouvrir l’outil électrique an de le protéger de la poussière ou de l’humidité.

Conserver la notice d’utilisation à proximité de l’outil électrique.

Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions VDE et DIN en vigueur. Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Câble de raccordement électrique défectueux

Des détériorations de l‘isolation sont souvent présentes sur les câbles de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les câbles ont été pas-

sés par des fenêtres ou des portes entrebâillées.

• Des pliures dues à une xation ou à un chemine-

ment incorrects des câbles.

• Des coupures si l’on roulé sur les câbles.

• Des détériorations de l‘isolation dues à un arrache-

ment hors de la prise murale.

• Des ssures dues au vieillissement de l‘isolation.

Des câbles de raccordement électriques endommagés de la sorte ne doivent pas être utilisés et, en raison de leur isolation défectueuse, ils présentent un danger de mort. Vérier régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Lors du contrôle, veiller à ce que le câble de raccordement ne soit pas connecté au réseau. Les câbles de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N‘utilisez que des câbles de raccordement marqués du sigle H05VV-F. L‘inscription du type sur le câble de raccordement est obligatoire.

Moteur à courant alternatif

• La tension du réseau doit être de 230 V~.

• Les conducteurs des rallonges d‘une longueur

maxi. de 25 m doivent présenter une section de 1,5

mm2.

Les raccordements et réparations de l‘équipement électrique doivent être réalisés par un électricien.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur

• Données gurant sur la plaque signalétique de la

machine

• Données gurant sur la plaque signalétique du mo-

teur

Mise au rebut et recyclage

L’appareil se trouve dans un emballage permettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux par le circuit d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

27 І FR

Ne pas jeter les vieux appareils avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d’équipements électriques et électroniques (2012/19/UE) et

aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par ex. être retourné à l’achat d’un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d’appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l’environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efcace des ressources naturelles. Pour plus d’informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d’élimination des déchets, un organisme agréé pour éliminer les déchets d’équipements électriques et électroniques ou le service d’enlèvement des déchets.

Perturbations susceptibles de se présenter

Perturbation Cause possible Remède

L’affûteuse de chaîne ne fonctionne pas.

L’affûteuse de chaîne fonctionne avec des

interruptions

La meule d’affûtage s'échauffe

Le moteur rone, la meule d’affûtage reste arrêtée

Vibrations inhabituelles La meule d’affûtage est

• absence de courant

• Câble ou rallonge

défectueux

• La che de secteur, le

moteur ou l'interrupteur sont

défectueux.

• Câble ou rallonge défectueux

• Défaut interne

• Interrupteur défectueux

La meule d’affûtage est émoussée ou défectueuse

La meule d’affûtage se bloque Enlever l'objet qui bloque les couteaux

défectueuse

• vérier l'alimentation électrique, le fusible, la prise

de courant

• contrôler le câble de rallonge, le remplacer

immédiatement en cas d'endommagement

• Demandez à un électricien concessionnaire de vérier le moteur ou le commutateur ou de le réparer, respectivement de remplacer ces pièces par des pièces d’origine

• contrôler le câble de rallonge, le remplacer immédiatement en cas d'endommagement

• Veuillez-vous adresser au service aprèsvente.

Remplacer la meule d’affûtage

28 І FR

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Spiegazione dei simboli sull’apparecchio

Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso!

Indossate gli occhiali protettivi!

Portate cufe antirumore!

Mettete una maschera antipolvere!

classe di protezione II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

29 І IT

Introduzione

FABBRICANTE: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

EGREGIO CLIENTE,

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

AVVERTENZA:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero vericare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,

• inosservanza delle istruzioni per l’uso,

• riparazioni effettuate da specialisti terzi non au-

torizzati,

• installazione e sostituzione di ricambi non originali,

• utilizzo non conforme,

• avaria dell’impianto elettrico in caso di inosser-

vanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l‘uso.

Le presenti istruzioni per l’uso le consentono di conoscere l‘utensile elettrico e di sfruttare le sue possibili-

tà d’impiego conformi. Le istruzioni per l‘uso contengono avvertenze impor-

tanti su come utilizzare l‘utensile elettrico in modo

sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l‘afdabilità e la durata dell‘utensile elettrico.

Oltre alle disposizioni di sicurezza contenute nelle

qui presenti istruzioni per l‘uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l‘utilizzo dell‘utensile elettrico. Conservare le istruzioni per l’uso vicino all‘utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro. Sull‘utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L‘età minima richiesta per gli operatori deve essere assolutamente rispettata. Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l‘uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l‘esercizio di macchine di lavorazione del legno.

Descrizione dell‘apparecchio

(Fig. 1/B/D/L)

1. Piatto girevole completo

2. Banco d‘appoggio 3a / 3b Vite di ssaggio

4. Arresto catena

5. Piastra di guida

6. Guida

7. Controdado

8. Vite di regolazione (per profondità di rettica)

9. Mola

10. Copertura

11. Impugnatura

12. Interruttore di accensione/spegnimento

13. Testa portamola

14. Vite

15. Dado

16. Flangia

17. Copertura di protezione

Elementi forniti

• Aprite l’imballaggio e togliete con cautela l’appa-

recchio dalla confezione.

• Togliete il materiale d’imballaggio e anche i fermi

di trasporto / imballaggio (se presenti).

• Controllate che siano presenti tutti gli elementi for-

niti.

• Vericate che l’apparecchio e gli accessori non

presentino danni dovuti al trasporto.

• Se possibile, conservate l’imballaggio no alla sca-

denza della garanzia.

ATTENZIONE

L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, lm e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

Utilizzo proprio

L’aflatore è adatto all’aflatura di catene per seghe. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

30 І IT

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE Leggete tutte le avvertenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessita future.

La parola “elettroutensile” impiegata nelle avvertenze di sicurezza si riferisce a utensili azionati elettricamente (con cavo di alimentazione) e a elettroutensili a batteria (senza cavo di alimentazione).

Sicurezza sul posto di lavoro

• Tenere la postazione di lavoro sempre pulita e ben

illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.

• Evitare d‘impiegare l‘elettroutensile in ambien-

ti soggetti a rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri inammabili. Gli elettroutensili producono scintille che possono causare l‘incendio di polvere o vapori.

• Durante l‘uso dell‘elettroutensile tenete lontani

bambini ed altre persone. In caso di distrazione potete perdere il controllo dell‘apparecchio.

Sicurezza elettrica

• La spina di collegamento dell‘elettroutensile deve

essere idonea alla presa. La spina non deve venire modicata in alcun modo. Non usate delle spine

con adattatore insieme ad elettroutensili protetti da

un collegamento a terra. Le spine non modicate e le prese idonee diminuiscono il rischio di una scossa elettrica.

• Evitate il contatto del corpo con superci collegate

a terra come quelle di tubi, radiatori, fornelli e frigoriferi. Il rischio di scosse elettriche aumenta se il corpo dell‘utilizzatore è collegato a terra.

• Tenete lontano l‘apparecchio da pioggia o umidità.

La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

• Non usate il cavo per scopi diversi da quelli a cui

è destinato, per trasportare l‘elettroutensile, per

appenderlo o per estrarre la spina dalla presa di

corrente. Tenete il cavo lontano da calore, olio, spigoli vivi o parti in movimento dell‘apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di una scossa elettrica.

• Se lavorate con un elettroutensile all‘aperto usate

soltanto dei cavi di prolunga omologati per le zone esterne. L‘uso di un cavo di prolunga adatto per la zona esterna diminuisce il rischio di una scossa elettrica.

• Se non è possibile evitare l’impiego dell‘elettrou-

tensile in ambienti umidi, utilizzate un interruttore di sicurezza per correnti di guasto. L’impiego di

un interruttore di sicurezza per correnti di guasto

riduce il pericolo di una scossa elettrica. Controllare sempre che la tensione di rete corrisponda alla tensione indicata sulla targhetta dell‘elettroutensile.

Avviso! Questo elettroutensile genera un campo magnetico durante l‘esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell‘impianto medico prima di utilizzare l‘elettroutensile.

Sicurezza delle persone

• Siate sempre attenti. Prestate attenzione a quello

che fate ed apprestatevi a usare con prudenza l‘elettroutensile. Non usate l‘elettroutensile se siete stanchi o sotto l‘inusso di sostanze stupefacenti, alcol o medicinali. Un attimo di disattenzione durante l‘uso dell‘elettroutensile può causare gravi lesioni.

• Portate i dispositivi individuali di protezione e sem-

pre degli occhiali protettivi. Se indossate dispositivi individuali di protezione come maschera antipolvere, scarpe di sicurezza con suole antiscivolo, casco protettivo o cufe antirumore a seconda dell‘impiego dell‘elettroutensile, il rischio di lesioni diminuisce notevolmente.

• Evitate una messa in esercizio involontaria. Ac-

certatevi che l‘elettroutensile sia disinserito prima di collegarlo all‘alimentazione di corrente e/o alla batteria, di sollevarlo o spostarlo. Se durante il trasporto dell‘elettroutensile avete il dito sull‘interruttore o se collegate l‘apparecchio acceso all‘alimentazione di corrente, ciò può provocare degli incidenti.

• Prima di accendere l‘elettroutensile, togliete gli

utensili di regolazione o i cacciaviti. Un utensile o una chiave che si trova in una parte rotante dell‘apparecchio può provocare delle lesioni. Evitate una posizione di lavoro insolita. Cercate una posizione sicura e tenetevi sempre in equilibrio. Così potete controllare meglio l‘elettroutensile in caso di situazioni inaspettate.

• Portate indumenti adatti. Non portate indumenti

ampi o gioielli. Tenete capelli, indumenti e guanti lontani dalle parti in movimento. Indumenti ampi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

• Se si possono montare dei dispositivi per l‘aspira-

zione della polvere e per la raccolta della polvere assicuratevi che siano collegati e vengano usati in modo corretto. L’impiego dell’aspirazione della polvere può diminuire i rischi dovuti alla polvere.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

31 І IT

Impiego e trattamento dell’elettroutensile

• Non sottoponete l‘apparecchio a sollecitazioni ec-

cessive. Usate l‘elettroutensile adatto per il vostro lavoro. Con l‘elettroutensile adatto lavorate in mo-

do migliore e più sicuro nel range di prestazioni

indicato.

• Non usate l‘elettroutensile se il suo interruttore è

difettoso. Un elettroutensile che non si può più accendere o spegnere è pericoloso e deve venire riparato.

• Staccate la spina dalla presa di corrente e/o

estraete la batteria prima di impostare l‘utensile, cambiare gli accessori o mettere da parte l’apparecchio. Questa precauzione evita l‘accensione inavvertita dell’elettroutensile.

• Se non usate gli elettroutensili teneteli al di fuo-

ri dalla portata dei bambini. Non permettete l‘uso dell‘apparecchio a persone che non lo conoscono bene o non hanno letto queste istruzioni. Gli elettroutensili sono pericolosi se sono usati da persone inesperte.

• Tenete gli elettroutensili con cura. Vericate che

il funzionamento delle parti mobili sia in ordine e

che non siano bloccate, rotte o danneggiate in tal modo da compromettere il funzionamento dell‘elettroutensile. Fate riparare le parti danneggiate prima dell‘impiego dell‘apparecchio. Molti incidenti

sono causati da elettroutensili la cui manutenzione

non è stata eseguita correttamente.

• Tenete gli utensili da taglio aflati e puliti. Gli uten-

sili da taglio tenuti con cura con spigoli taglien-

ti aflati si bloccano raramente e si muovono più facilmente.

• Utilizzate l‘elettroutensile, accessori, attrezzi ecc.

conformemente a queste istruzioni e nel modo previsto per il tipo di dispositivo. Tenete conto delle condizioni di lavoro e dell‘attività da svolgere. L‘uso di elettroutensili per scopi diversi da quelli previsti può provocare delle situazioni pericolose.

Servizio assistenza

• Fate riparare il vostro elettroutensile solo da perso-

nale qualicato e con i pezzi di ricambio originali. Cosi e garantito che la sicurezza dell’elettroutensile rimanga inalterata.

Ulteriori indicazioni di sicurezza

• Collegare l’apparecchio solo a una presa dotata di

circuito di sicurezza per correnti di guasto (interruttore FI) con una corrente di guasto nominale di massimo 30 mA.

• Tenere il cavo di rete e la prolunga lontani dalla

mola abrasiva e dalla catena della sega. In caso di danneggiamento o tranciatura staccare immediatamente la spina dalla presa. Non toccare la conduttura, prima che sia stata staccata dalla rete. Pericolo di schock elettrico

• La sostituzione della spina o del cavo di alimen-

tazione deve essere eseguita esclusivamente dal costruttore dell’utensile elettrico o dal rispettivo centro assistenza, al ne di evitare l’insorgere di pericoli.

• Accendere l’apparecchio solamente dopo averlo

ssato saldamente al piano di lavoro.

• Per la propria sicurezza si raccomanda di utilizzare

solamente gli ac c essori e i dispositivi ausiliari indicati nelle istruzioni d’uso o raccomandati, ovvero indicati, dal costruttore dell’utensile.

• Utilizzare solo mole il cui numero di giri indicato

corrisponde almeno a quello riportato sulla targa identicativa dell’apparecchio.

• Sottoporre la mola a un’ispezione visiva prima

dell’utilizzo. Non usare mole danneggiate o deformate. Sostituire la mola quando usurata.

• Assicurarsi che le scintille provocate dalla leviga-

tura non costituiscano un pericolo, ad esempio che non colpiscano persone o incendino sostanze inammabili.

• Durante la levigatura, la spazzolatura e la tronca-

tura usare sempre gli occhiali protettivi, i guanti di sicurezza, un dispositivo di protezione delle vie respiratorie e le protezioni acustiche.

• Le parti rotanti dell’apparecchio non possono es-

sere coperte per non compromettere il funziona-

mento. Pertanto, si raccomanda di procedere con attenzione e di tenere il pezzo da lavorare ben saldo, in modo da evitare che scivoli e che le mani

entrino conseguentemente in contatto con il nastro

abrasivo o la mola.

• Durante la levigatura il pezzo si surriscalda. Non

afferrarlo dal lato di lavorazione, lasciarlo raffreddare. Pericolo di ustione! Non usare refrigeranti o sostanze simili.

• Non usare l’apparecchio in caso di stanchezza o

dopo l’assunzione di alcol o di medicinali. Interrompere sempre il lavoro a tempo debito.

• Spegnere l’apparecchio ed estrarre la spina

• per sbloccare un accessorio bloccato,

• se il cavo di alimentazione è danneggiato o si

è ingarbugliato,

• in presenza di rumori inconsueti.

Rischi residui

Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

• Danni all’apparato respiratorio nel caso in cui non

venga indossata una maschera antipolvere adeguata.

• Danni all’udito nel caso in cui non vengano indos-

sate cufe antirumore adeguate.

• Danni alla salute derivanti da vibrazioni manobrac-

cio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

32 І IT

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Caratteristiche tecniche

Tensione nominale: 230V~ 50Hz Potenza assorbita: 220W Numero di giri a vuoto: 7500 min Angolo di regolazione: 35° - 0° - 35° Ø dischi abrasivi (interno): 10mm Ø dischi abrasivi (esterno): 100mm Spessore dischi abrasivi: 3,2mm Isolamento di protezione: II Peso: 1,8kg

Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina, attenersi alle norme indicate.

-1

Procedere nel modo seguente:

• Montare il piatto girevole

• Posizionare la macchina in modo sicuro

Montaggio del piatto girevole

1. Posizionare il piatto girevole (1) sul banco d‘ap-

poggio (2). (Fig. A)

2. Avvitare il dado di ssaggio (7) sulla vite di bloc-

caggio. (Fig. B)

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029.

Livello di pressione acustica L

Incertezza K

Livello di potenza acustica L

Incertezza K

Portate cufe antirumore.

L’effetto del rumore può causare la perdita dell’udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN

61029.

Smerigliatura

Valore emissione vibrazioni ah = 3,73 m/s² Incertezza K = 1,5 m/s²

Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto stato.

• Eseguite regolarmente la manutenzione e la pulizia

dell’apparecchio.

• Adattate il vostro modo di lavorare all’apparecchio.

• Non sovraccaricate l’apparecchio.

• Fate eventualmente controllare l’apparecchio.

• Spegnete l’apparecchio se non lo utilizzate.

• Indossate i guanti.

•

87 dB(A)

3 dB

100 dB(A)

3 dB

Montaggio dell‘aflacatene su un banco di lavoro

Ai ni di un utilizzo sicuro, la macchina deve essere montata saldamente su un angolo di un banco di lavoro o di un tavolo. Se possibile, utilizzare a tal ne tutti e tre i punti di ssaggio. Accertarsi però che il foro per la catena della sega e l‘accesso al controdado restino liberi. (Fig. C)

Suggerimento: Consigliamo inoltre una base in

gomma per ridurre il rumore e le vibrazioni (non fornita in dotazione).

Posizionare l‘apparecchio in un luogo che sia:

• antisdrucciolo

• resistenza alle vibrazioni

• piano

• pulito e asciutto

• esente da rischi di inciampo

• rapporti di luce sufcienti

Messa in funzione

Allacciamento alla rete

Confrontare la tensione specicata nella targhetta, ad esempio 230 V, con la tensione di rete e collegare correttamente l‘aflacatene alla presa a massa corrispondente.

Motore a corrente alternata:

Utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interruttore di sicurezza per correnti di guasto e protezione 10 A inerte. Utilizzare il cavo di collegamento o di prolunga con una sezione dei li di almeno 1,5 mm²

Accensione

Non utilizzare apparecchi il cui interruttore sia difcile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Premere „I“ sull‘interruttore di accensione/spegnimento.

Spegnimento

Per spegnere la macchina premere „0“ sull‘interruttore di accensione/spegnimento.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

33 І IT

Istruzioni di lavoro

m Prima di iniziare i lavori, prestare attenzionea quanto segue:

• Posto di lavoro in ordine?

• L‘aflacatene è montato saldamente su di un ban-

co di lavoro?

• Non mettere in funzione l’apparecchio senza avere

prima letto le presenti istruzioni per l’uso, avere osservato tutte le norme specicate e avere montato l’apparecchio nel modo descritto!

Utilizzo dell‘aflacatene

m La mola deve essere coperta il più possibile dalla

copertura di protezione (17). A questo scopo rimuovere le due coperture delle viti (14) e regolare la copertura protettiva di conseguenza. Fig.D

m Tenere sempre le mani a una distanza di sicurez-

za dalla mola rotante.

• Non utilizzare mole danneggiate o la cui forma sia

stata modicata.

• Iniziare a lavorare solo quando la mola ha raggiun-

to il numero di giri massimo.

• Devono essere lavorate esclusivamente catene di

seghe che possono essere posizionate e guidate

con la massima sicurezza

Utilizzo dell‘aflacatene

Aflatura della catena

Prima di qualsiasi regolazione della macchina:

• Spegnere la macchina

• Attendere l’arresto della mola

• Disinserire la spina di alimentazione

Rettica di tutti gli elementi di taglio

Per retticare il tagliente degli elementi di taglio procedere nella maniera seguente:

1. Impostare l‘angolo di rettica: allentando il con-

trodado (7), ruotare il piatto girevole a circa 30° e serrare nuovamente il controdado.

m I taglienti degli elementi di taglio vengono retti-

cati normalmente ad un angolo compreso tra 30 e 35 gradi.

2. Allentare la vite di ssaggio (3b) e posizionare la

catena della sega nella guida (6) tra le piastre di guida (5). (Fig.E)

3. Aprire verso il basso l‘arresto della catena (4) e

tirare la catena della sega verso la parte posteriore, no a quando l‘elemento di taglio da retticare non si trova nell‘arresto. (Fig.F)

4. Per l‘allineamento esatto tirare la testa portamola

(13) contro l‘elemento di taglio. Impostare la distanza attraverso la vite di ssaggio (3a) in modo che la mola sia a contatto con l‘elemento di taglio. Successivamente regolare la profondità di rettica tramite la vite di regolazione (8). (Fig.G)

5. Serrare la vite di ssaggio (3b) la catena della

sega è ssata. (Fig.H)

6. Retticare con cautela il tagliente dell‘elemento

di taglio.

m Per evitare danni alla catena della sega, rettica-

re per il minor tempo possibile e asportare meno

materiale possibile. (Fig.I)

7. Retticare un tagliente su due, ripetendo le fasi

5. e 6.

m Contrassegnare il primo elemento di taglio, per

esempio con un gessetto. In questo modo si evita di aflare due volte lo stesso elemento.

8. Ruotare il piatto girevole sui 30° dell‘altro lato e

retticare come descritto in precedenza i restanti taglienti.

Regolazione della distanza del limitatore di profondità

Quando tutti i taglienti degli elementi di taglio sono aflati, la catena della sega è aflata ma potrebbe non tagliare. Pertanto è sempre necessario impostare la distanza del limitatore di profondità (= distanza tra limitatore di profondità e tagliente). Di regola la distanza è di 0,5 – 0,8 mm.

5-8 mm

m Una distanza del limitatore di profondità troppo

grande aumenta il pericolo di contraccolpo durante l‘uso della sega. A questo scopo è necessario controllare la distanza ed eventualmente limarla con una lima in conformità alle istruzioni della catena della sega.

m Accertarsi di arrotondare il bordo anteriore del li-

mitatore di profondità. La forma originale dell‘elemento di taglio deve essere mantenuta.

Tag l ien t e

Limitatore di profondità

Lima

Tag l ien t e

Limitatore di profondità

Manutenzione

m Avviso! Prima di qualsiasi regolazione, riparazione o manutenzione, staccare la spina!

Misure di manutenzione generali

• Tenete il più possibile i dispositivi di protezione, le

fessure di aerazione e la carcassa del motore li-

beri da polvere e sporco. Passate un panno pulito sull’apparecchio o pulitelo con un getto di aria compressa a bassa pressione.

• Consigliamo di pulire l’apparecchio subito dopo

averlo usato.

34 І IT

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

• Pulite l’apparecchio regolarmente con un panno

umido ed un po’ di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua all’interno dell’apparecchio.

Sostituzione della mola

• Non utilizzare mole danneggiate o la cui forma sia

stata modicata.

• Non utilizzare mole che non corrispondono ai dati

caratteristici specicati nelle presenti istruzioni per l’uso.

1. Rimuovere le coper ture delle viti (14) e la copertu-

ra protettiva (17). (Fig. J)

2. Rimuovere la copertura (10). (Fig. K)

3. Per fermare la mola inserire un giravite o un man-

drino (Ø 4 mm) nell‘apposito foro. (Fig. L)

4. Allentare il dado (15). (Fig. L)

5. Rimuovere il dado, la angia anteriore (16), la

mola (9) e la angia posteriore (16). (Fig. L)

6. Pulire la angia.

7. Rimontare seguendo la sequenza inversa.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione ven-

gono fatti passare attraverso nestre o interstizi di porte.

• Piegature a causa del ssaggio o della conduzione

dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all‘isolamento causati dalle operazioni di di-

stacco dalla presa a parete.

• Cricche a causa dell‘invecchiamento dell‘isola-

mento.

Tali cavi di alimentazione elettrica difettosi non pos-

sono essere utilizzati e rappresentano un pericolo

mortale a causa dei danni all‘isolamento. Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H0 5V V- F. La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Parti soggette ad usura *: abrasivi, spazzole di carbone, cinghia a V

* non necessariamente compreso tra gli elementi forniti!

Conservazione

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30°C. Conservate l’elettroutensile nell’imballaggio originale. Coprire l’elettroutensile per proteggerlo da polvere o umidità.

Conservare le istruzioni per l’uso nei pressi dell’elettroutensile.

Motore a corrente alternata

• La tensione di alimentazione deve essere di 230

V ~

• I cavi di prolunga no a 25 m di lunghezza devono

avere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all‘impianto elettrico

possono essere eseguiti soltanto da un elettricista

qualicato. In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore

• Dati dell‘etichetta identicativa della macchina

• Dati dell‘etichetta identicativa del motore

Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di riuti speciali. Per informazioni rivolgetevi

ad un negozio specializzato o all’amministrazione

comunale!

Ciamento elettrico

Il motore elettrico installato è collegato e pronto per l‘esercizio. L‘allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L‘allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

35 І IT

Non smaltire i dispositivi usati insieme ai riuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i riuti domestici come da direttiva per gli strumenti elettrici ed elet-

tronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vecchio all‘atto dell‘acquisto di un prodotto simile o con-

segnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usa-

ti. La gestione impropria di dispositivi usati può ripercuotersi negativamente sull‘ambiente e sulla salute umana, a causa di sostanze potenzialmente

pericolose spesso contenute negli strumenti elettrici

ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efciente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l‘azienda municipalizzata per la nettezza urbana, un centro autorizzato allo

smaltimento di strumenti elettrici ed elettronici usati

o presso il servizio di nettezza urbana.

Possibili guasti

Guasto Possibile causa Eliminazione

L'aflacatene non funziona.

L'aflacatene funziona a singhiozzo

La mola si riscalda La mola è consumata o

Il motore ronza, la mola

resta ferma

Vibrazioni insolite La mola è difettosa Sostituire la mola

• Assenza di corrente.

• Cavo di prolunga difettoso

• Spina, motore o

interruttore difettosi

• Cavo di prolunga difettoso

• Guasto interno

• Interruttore di accensione/ spegnimento difettoso

difettosa

La mola è bloccata Rimuovere l’oggetto che blocca le lame

• Controllare l’alimentazione elettrica, la presa e il

fusibile

• Controllare il cavo di prolunga e sostituirlo

immediatamente se difettoso

• Far controllare o far riparare da un elettricista

autorizzato il motore o l’interruttore, oppure farli sostituire con pezzi di ricambio originali.

• Controllare il cavo di prolunga e sostituirlo

immediatamente se difettoso

• Rivolgersi al servizio assistenza

Sostituire la mola

36 І IT

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Vysvětlení symbolů na přístroji

Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.

Noste ochranné brýle!

Noste ochranná sluchátka!

Bude-li se při práci prášit, noste ochranu dýchacích cest!

třída ochrany II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

37 І CZ

Úvod

Popis stroje (Fig. 1/B/D/L)

VÝROBCE: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

VÁŽENÝ ZÁKAZNÍKU,

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

POZNÁMKA:

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.

• Nedodržení pokynů pro obsluhu.

• Opravy prováděné třetí stranou, opravy neprová-

děné v autorizovaném servisu.

• Montáž neoriginálních dílů nebo použití neoriginál-

ních dílů při výměně.

• Jiné než specikované použití.

• Porucha elektrického systému, která byla způso-

bena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

DOPORUČUJEME:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

1. Otočný talíř kompletní

2. Stolní podložka 3a / 3b Připevňovací šrouby

4. Doraz řetězu

5. Vodící deska

6. Vodící kolej

7. Stavěcí matice

8. Stavěcí šroub(pro hloubku brusu)

9. Brusný kotouč(

10. Krytka

11. Ma d lo

12. Vypínač

13. Hlavice brusky

14. Šroub

15. Matice

16. Příruba

17. Chránícím krytem

Rozsah dodávky

• Otevřete balení a opatrně vyjměte přístroj.

• Odstraňte materiál obalu a obalové a přepravní

pojistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je obsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při

přepravě nepoškodily.

• Uchovejte obal dle možností až do uplynutí zá-

ruční doby.

POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

Použití podle účelu určení

Ostřička řetězů je vhodná na ostření pilových řetězů. Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

38 І CZ

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Všeobecne bezpečnostni pokyny pro elektricke nařadi

VAROVANI Přečtěte si všechny bezpečnostni pokyny a instrukce.

Zanedbani při dodržovani bezpečnostnich pokynů a instrukci mohou mit za nasledek uder elektrickym proudem, požar a/nebo těžka zraněni.

Všechny bezpečnostni pokyny a instrukce si uložte pro budouci použiti.

V bezpečnostnich pokynech použivany pojem „elektricke nařadi“ se vztahuje na elektricke nařadi napajene ze sitě (se siťovym kabelem) a na elektricke nařadi pohaněne akumulatorem (bez siťoveho kabelu).

Pracoviště

• Udržujte svou pracovní oblast čistou a uklizenou.

Pracovní oblasti, ve kterých je nepořádek a které nejsou osvětlené, mohou vést k nehodám.

• Nepracujte s tímto nástrojem v prostředí ohrože-

ném výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo páry.

• Udržujte děti nebo jiné osoby během používání

elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad nástrojem.

Elektrická bezpečnost

• Přípojná zástrčka nástroje musí být vhodná pro

danou zásuvku. Síťová zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.

• Zabraňte kontaktu těla s uzemněnými povrchy jako

trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.

• Nástroj chraňte před deštěm a mokrem. Vniknutí

vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.

• Síťový kabel nepoužívejte k přenášení a zavěše-

ní nástroje nebo k vytažení zástrčky ze zásuvky. Udržujte síťový kabel mimo dosah horka, oleje, ostrých hran nebo pohyblivých dílů nástroje. Poškozené nebo zamotané síťové kabely zvyšují riziko zasažení elektrickým proudem.

• Používáte-li elektrický nástroj venku, používejte

prodlužovací kabely schválené i pro venkovní použití. Používání vhodného prodlužovacího kabelu schváleného pro venkovní použití zmenšuje riziko zasažení elektrickým proudem.

• Pokud není možno zabránit provozu elektronástro-

je ve vlhkém prostředí, používejte ochranný spínač pro chybné proudy. Použití ochranného spínače pro chybné proudy zmírňuje riziko zasažení elektrickým proudem. Vždy zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na typovém štítku elektronástroje.

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Bezpečnost osob

• Buďte soustředění. Při práci s elektrickým nástro-

jem neustále dávejte pozor na to, co děláte a postupujte s rozvahou. Nepoužívejte nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.

• Používejte osobní ochranné prostředky a vždy

ochranné brýle. Použití osobních ochranných prostředků jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu podle druhu a použití elektrických nástrojů zmenšuje riziko zranění.

• Zabraňte neúmyslnému uvedení do provozu. Ujis-

těte se, že elektronástroj je vypnut předtím, než ho připojíte na napájení proudem a/nebo na akumulátor, uchopíte ho nebo budete přenášet. Pokud máte při přenášení prst na spínači nebo máte přístroj připojen k elektrickému napájení, může to vést k úrazům.

• Před zapnutím nástroje odstraňte veškeré seřizo-

vací nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu nástroje, může vést ke zraněním. Nepřeceňujte se. Zajistěte si jistý postoj a udržujte se v rovnováze. Tak můžete nástroj v nečekaných situacích lépe udržet pod kontrolou.

• Noste vhodný oděv. Nenoste volný oděv nebo

šperky. Udržujte vlasy, oděv a rukavice v bezpečné vzdálenosti od rotujících dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

• Jsou-li namontována zařízení pro odsávání prachu

a zachyt, ujistěte se, že jsou správně připojena a správně používána. Používání těchto zařízení zmírňuje ohrožení prachem.

Pečlivé zacházení a používání s elektrickými nástroji

• Nástroj nepřetěžujte. Pro svou práci používejte

vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

39 І CZ

• Nepoužívejte elektrický nástroj, jehož vypínač je

vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí se opravit.

• Vytáhněte síťovou zástrčku ze zásuvky a/nebo

vyjměte akumulátor předtím, než budete provádět nastavení nástroje, měnit díly příslušenství nebo nástroj odkládat. Tato preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

• Přechovávejte nepoužívané elektrické nástroje mi-

mo dosah dětí. Nenechte nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

• O svůj nástroj dobře pečujte. Kontrolujte, zda po-

hyblivé díly fungují bezvadně a nesvírají, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost nástroje. Poškozené díly nechte před používáním nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.

• Udržujte řezné nástroje ostré a čisté. Pečlivě udr-

žované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

• Používejte elektronářadí, příslušenství, vložné ná-

stroje atd. způsobem, který odpovídá tomuto návodu a tak, jak je pro tento speciální typ nástroje předepsáno. Berte při tom ohled na pracovní podmínky a činnost, jež má být provedena. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

Servis

• Nechte elektricke nařadi opravovat pouze kvali-

kovanym odbornym personalem a pouze za použiti originalnich nahradnich dilů. Tim je zabezpečeno, že zůstane zachovana bezpečnost elektrickeho nařadi.

Další bezpečnostní pokyny

• Připojujte přístroj pouze k zásuvce s jističem proti

chybnému proudu (spínač FI), dimenzovaným na chybový proud o hodnotě maximálně 30 mA.

• Chraňte přívodní a prodlužovací kabel před brus-

ným kotoučem a řetězovou pilou. V případě poškození nebo proříznutí ihned odpojte zástrčku ze zásuvky. Nedotýkejte se kabelu dříve, než je odpojen od sítě. Nebezpečí zásahu elektrickým proudem.

• Zástrčku nebo připojovací kabel může v rámci pre-

vence rizik vyměňovat vždy pouze výrobce elektrického přístroje nebo zákaznický servis.

• Zapněte přístroj až poté, kdy je bezpečně namon-

tován na pracovní plochu.

• V rámci prevence úrazů či škod používejte pouze

příslušenství a přídavná zařízení uvedená v návodu k obsluze nebo doporučovaná či uváděná výrobcem přístroje.

• Používejte pouze brusné nástroje doporučované

výrobcem. Nepoužívejte pilové kotouče. Ujistěte se, zda jsou rozměry vhodné pro přístroj.

• Používejte pouze brusné kotouče, jejichž otáčky

(vytištěné na kotouči) dosahují alespoň hodnoty uvedené na typovém štítku přístroje.

• Před použitím brusný kotouč vizuálně zkontrolujte.

Nepoužívejte poškozené nebo zdeformované brusné kotouče. Opotřebovaný brusný kotouč vyměňte.

• Přístroj nikdy neprovozujte bez chrániče proti jis-

krám ani bez ochranných chráničů. Ochranu proti jiskrám pravidelně donastavujte, abyste vyrovnali opotřebení brusného kotouče (odstup maximálně 2 mm).

• Brusný kotouč vyměňte nejpozději v okamžiku, kdy

již ochranu proti jiskrám a podložku pod obrobek nelze donastavit na max. 2mm odstup.

• Upozorňujeme, že jiskry vznikající při broušení

mohou představovat riziko – například mohou zasáhnout osoby nebo zapálit hořlavé látky.

• Při broušení, kartáčování a oddělování noste vždy

ochranné brýle, ochranné rukavice, ochranu dýchacích cest a ochranu sluchu.

• Do prostoru mezi brusným kotoučem a chráničem

proti jiskrám nebo do blízkosti ochranných krytů nikdy nezasahujte prsty. Hrozí nebezpečí zhmoždění.

• Otáčející se součástí přístroje nelze z provozních

důvodů zakrýt. Při práci proto postupujte obezřetně a obrobek dobře přidržujte, aby nesklouzl, protože byste se tak mohli dotknout rukama brusného pásu nebo brusného kotouče.

• Obrobek se při broušení zahřívá. Nedotýkejte se

opracovaného místa, nechce jej nejdříve ochladit. Hrozí nebezpečí popálení. Používejte chladicí prostředek nebo podobný způsob zchlazení.

• S přístrojem nepracujete, cítíte-li se unaveni nebo

jste pod vlivem alkoholu či léků. Práci vždy prokládejte pravidelnými přestávkami.

• Vypněte přístroj a vytáhněte síťovou zástrčku ze

zásuvky v těchto případech:

• uvolnění zablokovaného brusného nástroje

• připojovací kabel je poškozený nebo zamotaný

• neobvyklé ruchy

Zbytková rizika

I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

• Poškození plic, pokud se nenosí žádná vhodná

ochranná maska proti prachu.

• Poškození sluchu, pokud se nenosí žádná vhodná

ochrana sluchu.

• Poškození zdraví, které je následkem vibrací na

ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

40 І CZ

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Technická data

Jmenovité napětí: 230V~ 50Hz Příkon: 220W Počet otáček naprázdno: 7500 min Úhel nastavení: 35° - 0° - 35° Brusné kotouče (uvnitř): 10mm Brusné kotouče (vně): 100mm Tloušťka brusného kotouče: 3,2mm Ochranná izolace: II Hmotnost: 1,8kg

Příprava k provozu

Aby stroj bezvadně fungoval, sledujte následující po-

-1

kyny. Musíte ještě následující kroky provést:

• Namontovat otočný talíř.

• Přístroj bezpečně nastavit

Montáž otočného talíře

1. Posaďte otočný talíř na podložku-stůl. (Fig.A)

2. Našroubujte upevňovací matice na upevňovací

šrouby (Fig.B)

Hluk

Hluk této pily byl změřen podle normy EN 61029.

Hladina akustického tlaku L Nejistota K

Hladina akustického výkonu L Nejistota K

Noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

Celkové hodnoty vibrací (součet vektorů tří směrů) zjištěny podle EN 61029.

Broušení

Emisní hodnota vibrací ah = 3,73 m/s² Nejistota K = 1,5 m/s²

Varování! Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

87 dB(A)

3 dB

100 dB(A)

3 dB

Montáž brusky pilových řetězů na pracovní stůl

Aby se bruska mohla bezoečně ovládat musí být pevně připevněna na roh pracovního stolu. Je-li možno použijte k tomu všechny tři upevňovací body. Dbejte,aby vybrání pro pilový řetěz a přístup k seřizovací matici zůstaly přístupné. (Fig. C)

Tip: nejlépe pod přístroj před našroubováním na pracovní stůl vložte gumovou podložku-sníží hluk a vibrace (není v dodávce).

Přístroj umístěte na místo,které splňuje následné podmínky:

• − protismykové

• − protiskluzné

• − rovné

• − čisté a suché

• − pevné

• − s dostatečným osvětlením

Uvedení do provozu

Síťové připojení

Porovnejte na štítku udané napětí s napětím v zásuvce a zapojte přístroj do odpovídající uzemněné zásuvky.

Motor na střídavý proud:

Použijte ochrannou zásuvku,napětí 230 V s jištěním chybného proudu a pojistkou 10 A. Používejte připojovací nebo prodlužovací kabel s průřezem žíly minimálně 1,5 mm².

Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze přístroje v bezvadném stavu.

• Pravidelně provádějte údržbu a čištění přístroje.

• Přizpůsobte Váš způsob práce přístroji.

• Nepřetěžujte přístroj.

• V případě potřeby nechte přístroj zkontrolovat.

• Přístroj vypněte, pokud ho nepoužíváte.

• Noste rukavice.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Zapnutí stroje Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Na vypínači stiskněte “I“.

Vypnutí

Pro vypnutí přístroje stiskněte „O“.

Pracovní pokyny

m Před započetím práce dbejte následujících pokynů:

• Pracoviště je připraveno (vyklízeno atd.)?

41 І CZ

• Je přístroj pevně upevněn na montážní stůl?

• Přístroj nesmíte uvádět do provozu aniž jste se se-

známili s veškerým návodem a zabezpečili splnění veškerých bezpečnostních pokynů a stroj smontovali a připravili k práci dle návodu a popisu!

Práce s bruskou.

m Brusný kotouč musí být chránícím krytem (17) co

nejvíce zakrytý. K tomu uvolněte krytky šroubů(14) a správně nastavte ochranný kryt. Fig.D

m Ruce vždy udržujte v bezpečné vzdálenosti od

rotujícího kotouče.

Úprava rozdílu výšky omezovače hloubky řezu

Jestliže jste nabrousili všechny řezné zuby,neznamená to,že pila bude optimálně řezat. Nabroušením zubů se změnil poměr výšky zubu a omezovače hloubky řezu. Musí být dodržen výškový rozdíl mezi horní částí řezné hrany a omezovačem hloubky řezu. Tento rozdíl(viz obr.) by měl činit zpravidla 0,5-0,8 mm.

5-8 mm

• Nkdy nepoužívejte poškozené kotouče nebo ko-

touče, ketré jsou deformované.

• Práci započněte až po dosažení max. otáček.

• Broušení provádějte pouze na řetězu, který je jistě

položen v přístroji a správně veden.

Práce s bruskoui

Broušení pilových řetězů

Před každou úpravou nastavení brusky:

• Přístroj vypnout

• Vyčkat zastavení ktouče

• Odpojit od zásuvky

Brousit všechny řezné články

Pro nabroušení řezného článku řetězu proveďte následné kroky:

1. Nastavení úhlu broušení: Uvolněním stavěcí ma-

tice (7) otočte nastavte talíř zhruba na 30 Gr. A opět matici utáhněte.

m Broušení řezných článků je zhruba pod úhlem od

30 do 35 Gr.

2. Uvolněte upevňovací šrouby (3b) a vložte řetěz

mezi vodící koleje (6). (Fig. E)

3. Sklopte doraz (4) dolů a táhněte řetěz zpět tak,a-

by broušený článek byl na doraz. (Fig. F)

4. Pro přesné seřízení stáhněte brusnou hlavici (13)

proti řeznému článku. Nastavte odstup pomocí upevňovacího šroubu (3a) tak, aby brusný kotouč se článku dotýkal. Dodatečně nastavte stavěcím šroubem (8) hloubku. (Fig.G)

5. Utá Utáhněte upevňovací šroub (3b) -řetěz je

xován. (Fig. H)

6. Nabrušte pozorně řezný článek.

m Článek bruste velmí krátkou dobu,aby se mate-

riál zbytečně neobrušoval-jde o naostření-ne o obrus. (Fig. I)

7. Bruste každý druhý článek. PotomCelý proces

opakujte na články v opačném úhlu a sledu.

m Označte si řezné články např.křídou. Tím zabrá-

níte možnému opakovanému broušení stejného článku.

8. Otočte otočný talíř na druhou stranu opět na ca

30 gr. a nabrušte zbylé řezné články.

m Je-li tento rozdíl větší potom se zvyšuje nebzpečí

zpětného úderu pily při řezání. Je tedy třeba tento rozdíl kontrolovat a v případě potřeby upilovat část omezovače hloubky řezu.

m Dbejte na to,aby jste přední hranu omezovače

hloubky pilovali dokulata. Původní forma omezovače musí bát dodržena.

řezná hrana

omezovač hloubky řezu

pilnik

řezná hrana

omezovač hloubky řezu

Údržba

m Upozornění! Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku!

Všeobecná opatření údržby

• Udržujte bezpečnostní zařízení, větrací otvory a

kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

• Doporučujeme přímo po každém použití přístroj

vyčistit.

• Pravidelně přístroj čistěte vlhkým hadrem a trochou

mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.

Výměna brusného kotouč

• Nikdy nepoužijte poškozený či deformovaný ko-

touč.

• Nikdy nepoužijte brusný kotouč s jinými technický-

mi údaji než, které jsou určeny pro přístroj.

1. Uvolněte krytky šroubů(14) a vyjměte ochranný

kryt (17). (Fig. J)

2. Vyjměte kotoučový kryt (10). (Fig. K)

3. Pro aretaci brusného kotouče vsuňte šroubovák

nebo trn (průměr 4 mm) do k tomu určeného otvoru.(Fig. L)

42 І CZ

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

4. Uvolněte matici (15). (Fig. L)

5. Sejměte matici, přední přírubu (16), kotouč (9) a

zadní přírubu (16). (Fig. L)

6. Očistěte příruby.

7. Vestavění proveďte v obráceném sledu.

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Rychle opotřebitelné díly*: brusivo, Uhlíkové kartáče, klínový řemen

Motor na střídavý proud

• Napětí v síti musí činit 230 V~

• Prodlužovací kabely do délky 25 m mít průměr 1,5

milimetru čtverečního. Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor

• Údaje z typového štítku stroje

• Údaje z typového štítku motoru

Likvidace a recyklace

* není nutně obsaženo v rozsahu dodávky!

Uložení

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem.

Návod k obsluze uložte u přístroje.

Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace. Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden ok-

nem nebo štěrbinou ve dveřích.

• Prohnutí kvůli nevhodnému upevnění nebo vedení

přívodního kabelu.

• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytrhnutí z elektrické zá-

suvky ve stěně.

• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné. Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H 07 RN. Uvedení typového označení na přívodním kabelu je povinné.

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek nesmí být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU)

a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

43 І CZ

Možné poruchy

Porucha Možná příčina Odstranìní

Bruska neběží. • nemá proud

• Vadný přívodní kabel

• síťová zástrčka, motor nebo

spínač vadný

Bruska pracuje přerušovaně.

Bruska se zahřívá. Kotouč je opotřeben nebo

Motor bručí,kotouč stojí. Blokovaný kotouč. Odstraňte předmět.

Neobvyklý vibrovat Defektní kotouč. Výměna kotouče.

• Vadný přívodní kabel

• Interní chyba

• Hlavní vypínač je vadný

defektní.

• Zkontrolujte přívod proudu, zástrčku, pojistky.

• Zkontrolujte prodlužovací kabel, vadný kabel

okamžitě vyměňte.

• Motor nebo vypínač nechat od koncesovaného servisu zkontrolovat a event vyměnit.

• Zkontrolujte prodlužovací kabel, vadný kabel okamžitě vyměňte.

• Obraťte se prosím na servisní službu.

Výměna kotouče.

44 І CZ

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Vysvetlenie symbolov na prístroji

Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!

Noste ochranné okuliare!

Noste ochranu sluchu!

Pri tvorbe prachu noste ochranu dýchania!

trieda ochrany II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

45 І SK

Úvod

Opis zariadenia (Fig. 1/B/D/L)

VÝROBCA: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

VÁŽENÝ ZÁKAZNÍK,

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

POZNÁMKA,

V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:

• nesprávnej manipulácie,

• nedodržania pokynov na obsluhu,

• opravy vykonanej treťou stranou, opravy nevyko-

nanej v autorizovanom servise,

• montáže neoriginálnych dielcov alebo použitia ne-

originálnych dielcov pri výmene,

• iného než špecikované použitia,

• poruchy elektrického systému, ktorá bola spôso-

bená nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113.

ODPORÚČAME:

Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu. Pokyny na obsluhu sú určené na to, aby sa používateľ oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami. Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetriť náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predĺžiť prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine. Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkosťou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek. Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

1. Otočný tanier kompletný

2. Stolová podložka 3a / 3b Pripevňovacie skrutky

4. Doraz reťazí

5. Vodiaca doska

6. Vodiaca koľaj

7. Stavacie matice

8. Stavacie skrutky (pre hĺbku brúsenia)

9. Brúsný kotúč

10. Kryt

11. Madlo

12. Vypínač

13. Hlavica brúsky

14. Skrutka

15. Matice

16. Príruba

17. Ochranným krytom

Rozsah dodávky

• Otvorte obal a opatrne vyberte prístroj.

• Odstráňte obalový materiál, ako aj obalové a pre-

pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom

poškodení spôsobených prepravou.

• Obal podľa možnosti uschovajte až do uplynutia

záručnej doby.

POZOR

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!

Správny spôsob použitia

Ostrička reťazí je vhodná na ostrenie pílových reťazí. Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca. Prosím zohľadnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

46 І SK

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Všeobecne bezpečnostne predpisy pre elektricke nastroje

VYSTRAHA Prečitajte si všetky bezpečnostne predpisy a pokyny.

Nedostatky pri dodržovani bezpečnostnych predpisov a pokynov možu mať za nasledok uraz elektrickym prudom, vznik požiaru a/alebo ťažke poranenia.

Všetky bezpečnostne predpisy a pokyny si odložte pre buduce použitie.

V bezpečnostnych predpisoch uvadzany pojem „elektricky nastroj“ sa vzťahuje na sieťove elektricke nastroje (so sieťovym elektrickym kablom) a na akumulatorove elektricke nastroje (bez sieťoveho elektrickeho kabla).

Pracovné miesto

• Pracovný priestor udržiavajte čistý a uprataný. Ne-

poriadok a neosvetlené pracovné priestoru môžu viesť k úrazom.

• Elektrické náradie nepoužívajte vo výbušnom pro-

stredí, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.

• Deti a iné osoby držte v dostatočnej vzdialenosti

od elektrického prístroja počas jeho používania. Pri odvedení pozornosti môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť

• Prípojná zástrčka prístroja musí byť kompatibilná

so zásuvkou. Sieťová zástrčka sa nesmie nijako upravovať. Nepoužívajte adaptérové zástrčky spolu s uzemnenými prístrojmi. Neupravované sieťové zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.

• Vyhýbajte sa telesnému kontaktu s uzemnenými

povrchmi, ako napr. rúr, kúrení, sporákov a chladničiek. Keď je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

• Náradie chráňte pred dažďom alebo vlhkom. Vnik-

nutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

• Nepoužívajte sieťový kábel na iné ako určené

účely, na prenášanie prístroja, na jeho zavesenie alebo na vyťahovanie sieťovej zástrčky zo zásuvky. Sieťový kábel chráňte pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami náradia. Poškodené alebo zamotané sieťové káble zvyšujú riziko zásahu elektrickým prúdom.

• Ak s elektrickým náradím pracujete vonku, použí-

vajte len také predlžovacie káble, ktoré sú schválené pre vonkajšie priestory. Použitie predlžovacieho kábla vhodného pre vonkajšie priestory znižuje riziko zásahu elektrickým prúdom.

• Ak sa nedá vyhnúť prevádzke elektrického nára-

dia vo vlhkom prostredí, používajte ochranný vypínač proti chybnému prúdu. Používanie ochranného spínača proti chybnému prúdu znižuje riziko zásahu elektrickým prúdom. Vždy skontrolujte, či sieťové napätie zodpovedá napätiu na výrobnom štítku elektrického náradia.

Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

Osobná bezpečnosť

• Buďte opatrní. Dávajte pozor na to, čo robíte, a k

práci s elektrickým náradím pristupujte uvážlivo. Nepoužívajte náradie, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Jediná chvíľka nepozornosti pri používaní elektrického náradia môže viesť k závažným zraneniam.

• Noste osobný ochranný výstroj a vždy používaj-

te ochranné okuliare. Nosenie osobnej ochrannej výbavy, ako je protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba či ochrana sluchu znižuje v závislosti od typu elektrického náradia a jeho použitia riziko poranení.

• Zabráňte neúmyselnému uvedeniu do prevádzky.

Skôr ako elektrické náradie pripojíte k napájaciemu zdroju a/alebo k akumulátoru, zodvihnete ho, alebo ak ho budete prenášať, uistite sa, že je vypnuté. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnuté náradie pripojíte k napájaciemu zdroju, môže dôjsť k úrazom.

• Predtým ako elektrické náradie zapnete, odstráň-

te nastavovacie nástroje alebo kľúče na skrutky. Nástroj alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti náradia, môže viesť k poraneniam. Nepreceňujte svoje schopnosti. Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môcť náradie lepšie kontrolovať pri neočakávaných situáciách.

• Noste vhodný odev. Nenoste voľný odev ani šper-

ky. Vlasy, odev a rukavice držte mimo dosahu pohybujúcich sa častí. Voľný odev, šperky či dlhé vlasy môžu zachytiť pohybujúce sa časti

• Ak sa dajú namontovať zariadenia na odsávanie a

zachytávanie prachu, uistite sa, že sú pripojené a správne sa používajú. Používanie týchto zariadení znižuje riziká spôsobené prachom.

Starostlivé zaobchádzanie a používanie elektrického náradia

• Náradie nepreťažujte. Pri práci používajte elektric-

ké náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

47 І SK

• Nepoužívajte elektrické náradie s chybným vypí-

načom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a musí sa opraviť.

• Skôr ako vykonáte nastavenia náradia, vymeníte

časti príslušenstva alebo náradie odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu náradia.

• Nepoužívané elektrické náradie uschovávajte

mimo dosahu detí. Náradie nedovoľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.

• O vaše náradie sa dôkladne starajte. Skontrolujte,

či pohyblivé časti náradia bezchybne fungujú a nie sú zablokované a či sú zlomené alebo natoľko poškodené diely, že by sa mohla negatívne ovplyvniť funkcia náradia. Pred použitím náradia dajte poškodené diely opraviť. Príčinou mnohých úrazov je nesprávna údržba elektrického náradia.

• Rezné nástroje udržiavajte ostré a čisté. Starost-

livo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a ľahšie sa vedú.

• Elektrické náradie, príslušenstvo, vložné nástro-

je atď. používajte v súlade s týmito inštrukciami a tak, ako je to predpísané pre tento špeciálny typ náradia. Zohľadnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viesť k nebezpečným situáciám.

Servis

• Nechajte Vaš elektricky nastroj opravovať vždy len

kvalikovanym odbornym personalom a vždy len s originalnymi nahradnymi dielmi. Tym sa zabezpeči, že ostane zachovana bezpečnosť elektrickeho nastroja.

Všeobecné bezpečnostné pokyny

• Toto zariadenie pripojte iba do elektrickej zástrč-

ky s ochranným spínačom proti chybovému prúdu (FI-spínač) s menovitým chybovým prúdom nie väčším než 30mA.

• Sieťový a predlžovací kábel udržujte v bezpečnej

vzdialenosti od brúsneho kotúča a pílovej reťaze. Pri poškodení alebo prerezaní okamžite vytiahnite zástrčku zo zásuvky. Nedotýkajte sa vodiča pred odpojením od siete. Nebezpečenstvo zásahu elektrickým prúdom!

• Výmenu zástrčky alebo prívodného vedenia vy-

koná vždy výrobca elektrického zariadenia alebo služba zákazníkom, aby sa zabránilo ohrozeniu.

• Zariadenie zapnite až vtedy, keď je bezpečne

upevnené na pracovnej ploche.

• Pre vašu vlastnú bezpečnosť používajte len príslu-

šenstvo a pomocné zariadenia, ktoré sú uvedené v návode na prevádzku alebo sú odporučené alebo uvedené výrobcom.

• Používajte len výrobcom odporučené brúsne ná-

stroje. Nepoužívajte pílové listy. Presvedčte sa, či rozmery sú vhodné pre zariadenie.

• Používajte len brúsne kotúče, na ktorých vytlače-

né otáčky sú minimálne tak veľ ké, ako tie čo sú uvedené na typovom štítku zariadenia.

• Pred používaním vizuálne skontrolujte brúsny

kotúč. Nepoužívajte poškodené alebo zdeformované brúsne kotúče. Opotrebovaný brúsny kotúč vymeňte.

• Nikdy neprevádzkujte zariadenie bez ochrany pred

iskrami alebo ochranných krytov. Ochranu pred iskrami nastavte pravidelne tak, aby sa vyrovnalo opotrebovanie brúsneho kotúča (vzdialenosť max. 2 mm).

• Brúsny kotúč vymeňte najneskoršie vtedy, keď

ochranu pred iskrami a opierku obrobku nie je možné nastaviť na vzdialenosť max. 2 mm.

• Dávajte pozor na to, aby pri brúsení vzniknuté iskry

nevyvolali nebezpečenstvo, napr. nepadali na ľudí alebo do zápalných materiálov.

• Pri brúsení, kefovaní a delení vždy používajte

ochranné okuliare, ochranné rukavice, ochranu dýchania a ochranu sluchu.

• Nikdy nemajte prsty medzi brúsnym kotúčom a

ochranou pred iskrami alebo v blízkosti ochranných krytov. Je nebezpečenstvo pomliaždenia.

• Otáčajúce časti zariadenia sa nemôžu s funkčných

dôvodov zakryť. Preto postupujte s rozvahou a obrábaný predmet držte pevne, aby sa zabránilo zošmyknutiu, prič om by vaše ruky mohli prísť do kontaktu s brúsnym pásom alebo brúsnym kotúčom.

• Obrábaný predmet sa pri brúsení zohreje. Nikdy

obrábaný predmet nechytajte na opracovanom mieste, nechajte ho vychladnúť. Je nebezpečenstvo popálenia. Nepoužívajte chladiacu kvapalinu alebo podobné.

• Nepracujte so zariadením, keď ste unavený alebo

po použití alkoholu alebo liekov. Vždy si včas vložte prestávku v práci.

• Vypnite zariadenie a vytiahnite sieťovú zástrčku

• pre uvoľnenie zaseknutého vloženého nástroja,

• keď prívodné vedenie je poškodené alebo za-

motané,

• pri neobvyklých zvukoch.

Ostatné riziká

Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

• Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná

ochranná maska proti prachu.

• Poškodenie sluchu, pokiaľ sa nenosí žiadna vhod-

ná ochrana sluchu.

• Poškodenie zdravia, ktoré je následkom vibrácie

rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

48 І SK

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Technické údaje

Menovité napätie: 230V~ 50Hz Príkon: 220W Počet otáčok naprázdno: 7500 min

-1

Uhol nastavení: 35° - 0° - 35° Brúsne kotúče (vo vnútri): 10mm Brúsne kotúča (zvonku): 100mm Hrúbka brúsneho kotúča: 3,2mm Ochranná izolácie: II Hmotnosť: 1,8kg

Zvuk

Hluk tejto píly bol určený podľa smernice EN 61029.

Musíte ešte previesť nasledujúce kroky:

• Namontovať otočný tanier.

• Prístroj bezpečne nastaviť.

Montáž otočného taniera

1. Posaďte otočný tanier na podložku-stôl. (Fig. A)

2. Naskrutkujte upevňovacie matice na upevňovacie

skrutky. (Fig. B)

Motáž brúsky pílových reťazí na pracovný stôl.

Aby sa brúska mohla bezpečne ovládať musí byť pevne pripevnená na roh pracovného stola. Ak je možné použite na to všetky tri upevňovacie body. Dbajte, aby vybranie pre pilovú reťaz a prístup k zriaďovacej matici zostali prístupné. (Fig. C)

Hladina akustického tlaku L Nepresnosť K

Hladina akustického výkonu L Nepresnosť K

Noste ochranu sluchu.

87 dB(A)

3 dB

100 dB(A)

3 dB

Vplyv hluku môže spôsobiť stratu sluchu.

Celkové hodnoty vibrácií (vektorový súčet troch smerov) stanovené podľa EN 61029.

Brúsenie

Hodnota emisií vibrácií ah = 3,73 m/s² Nepresnosť K = 1,5 m/s²

Výstraha! Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa meniť v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.

Uvedená emisná hodnota vibrácií sa môže použiť za účelom porovnania elektrického prístroja s inými prístrojmi.

Tip: najlepšie pod prístroj pred naskrutkovaním na pracovný stôl vložte gumovú podložku, zníži hluk a vibrácie (nie je v dodávke).

Prístroj umiestnite na miesto, ktoré spĺňa následujúce podmienky:

• protišmykové

• bez chvenia

• rovné

• čisté a suché

• bez nebezpečenstva potknutia

• dostatočné svetelné pomery

Spustenie do prevádzky

Pripojenie na sieť

Porovnajte na štítku udané napätie s napätím v zásuvke a zapojte prístroj do zodpovedajúcej uzemnenej zásuvky.

Motor na striedavý prúd:

Použiť zásuvku s ochranným kolíkom, menovité napätie 230 V s ochranným prúdovým spínačom a pomalou poistkou 10 A. Použite prípojný, prípadne predlžovací kábel s prierezom jadra minimálne 1,5 mm2, do dĺžky 25 m

Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov.

Obmedzte tvorbu hluku a vibráciu na minimum!

• Používajte len prístroje v bezchybnom stave.

• Pravidelne vykonávajte údržbu a čistenie prístroja.

• Prispôsobte spôsob práce prístroju.

• Prístroj nepreťažujte.

• V prípade potreby nechajte prístroj skontrolovať.

• Prístroj vypnite, pokiaľ ho nepoužívate.

• Používajte rukavice.

Prípravy pre uvedenie do prevádzky

Pre dosiahnutie bezchybného fungovania stroja, dodržujte upozornenia v tomto návode.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Zapnutie

Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnúť, ani vypnúť. Poškodené spínače musia byť okamžite servisom opravené alebo vymenené za nové.

Na vypínači stlačte „I“

Vypnutie

Na vypnutie prístroja stlačte „O“

Upozornenia pre prácu

m Pred začiatkom práce dodržujte nasledovné:

• Pracovisko upratané ?

• Je prístroj pevne upevnený na montážny stôl?

49 І SK

• Prístroj nesmiete skôr zapnúť, kým si neprečítate

tento návod na obsluhu, nedodržíte všetky menované upozornenia a prístroj nezmontujete ako je popísané!

Práca s brúskou

m Brusný kotúč musí byť chrániacím krytom (17) čo

najviac zakrytý. Uvolnite skrútkové krytky(14) a správne nastavite ochranný kryt.Fig.D

m Ruky vždy udržiavajte v bezpečnej vzdialenosti

od rotujúceho kotúča.

• Nikdy nepoužívajte poškodené kotúče alebo kotú-

če, ktoré sú zdeformované.

• Prácu začnite až po dosiahnutí max. otáčok.

• Brúsenie vykonávajte iba na reťazi, ktorá je iste

položená a správne vedená.

Práca s brúskou

Brúsenie pílových reťazí

Pred každou úpravou nastavenia brúsky:

- Prístroj vypnúť

- Počkať na zastavenie kotúča

- Odpojiť zo zásuvky

Úprava rozdielu výšky obmädzovača hĺbky rezu

Ak ste nabrúsili všetky rezné zuby,neznamená to, že píla bude optimálne rezať. Nabrúsením zubov sa zmenil pomer výšky zubov a obmädzovač hĺbky rezu Musí byť dodržaný výškový rozdiel medzi hornou časťou reznej hrany a obmädzovačom hĺbky rezu. Tento rozdiel (viď obr.) by mal byť po správnosti 0,5

- 0,8 mm

5-8 mm

m Ak je tento rozdiel vetší potom sa zvyšuje nebez-

pečenstvo spätného úderu píly pri rezaní. Preto je tento rozdiel potrebné kontrolovať a v prípade potreby odpilovať časť obmädzovača hĺbky rezu.

m Dbajte na to, aby ste prednú hranu obmädzovača

pilovali do guľata.Pôvodná forma obmädzovača musí byť dodržaná.

rezná hrana

obmädzovač hlbky rezu

pilnik

rezná hrana

Brúsiť všetky rezné články

Na nabrúsenie rezného článku vykonajte následujúce kroky:

1. Nastavenie uhlu brúsenia: Uvoľnením stavacej

matice (7) otočte nastavte tanier približne na 30 St. a opäť maticu zatiahnite

m Brúsenie rezných článkov je približne pod uhlom

od 30 do 35 St.

2. Uvoľnite upevňovacie skrutky (3b) a vložte reťaz

medzi vodiace koľaje (6). (Fig. E)

3. Sklopte doraz (4) dolu a tiahnite reťaz späť tak,

aby bol brúsený článok na doraz. (Fig. F)

4. Pre presné zaradenie stiahnite brusnú hlavicu

(13) proti reznému článku. Nastavte odstup pomocou upevňovacej skrutky (3a) tak, aby sa brúsny kotúč článku dotýkal. Dodatočne nastavte stavacou skrutkou (8) hĺbku. (Fig. G)

5. Zatiahnite upevňovaciu skrutku (3b) → reťaz je

xovaná. (Fig. H)

6. Nabrúste pozorne rezný článok.

m Článok brúste veľmi krátky čas, aby sa materiál

zbytočnne neobrusoval- ide o naostrenie- nie o obrus. (Fig. I)

7. Brúste každý druhý článok. Potom celý proces

zopakujte na články v opačnom uhle a slede.

m Označte si rezné články napr. kriedou. Tým za-

bránite možnému opakovanému brúseniu rovnakého článku.

8. Otočte otočný tanier na druhú stranu opäť na cca

30st. a nabrúste zostatkové rezné články.

obmädzovač hlbky rezu

Údržba

m Varovanie! Pred každým nastavením, údržbou alebo opravou vytiahnite sieťovú zástrčku!

Všeobecné údržbové opatrenia

• Udržujte ochranné zariadenia, vzduchové otvory a

kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.

• Odporúčame, aby ste prístroj čistili priamo po kaž-

dom použití.

• Čistite prístroj pravidelne pomocou vlhkej utierky

a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.

Výmena brúsneho kotúča

• Nikdy nepoužívajte poškodené kotúče alebo kotú-

če, ktoré sú zdeformované.

• Nepoužívajte brúsne kotúče, ktoré nemajú udané

parametre na štítku presne podľa návodu na použitie.

1. Uvolnite skrútkové krytky(14) a vyberajte ochran-

ný kryt (17). (Fig. J)

2. Vyberajte kotúčový kryt (10). (Fig. K)

50 І SK

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

3. Pre aretáciu brúsneho kotúča vsuňte skrutko-

vač (priemer 4 mm) do k tomu určenému otvoru. (Fig. L)

4. Uvoľnite maticu (15) (Fig. L)

5. Vytiahnite maticu, prednú prírubu (16), kotúč (9) a

zadnú prírubu (16). (Fig. L)

6. Očistite príruby.

7. Zostavenie vykonajte v opačnom smere.

Servisné informácie

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu*: Brusivo, Uhlíkové kefy, klinový remeň

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení. Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkosťou.

Návod na obsluhu skladujte pri elektrickom prístroji.

Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez

okno alebo medzeru medzi dverami.

• Zalomené miesta v dôsledku neodborného upev-

nenia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prí-

pojné vedenie.

• Škody na izolácii pri vytrhnutí zo zásuvky v stene.

• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H 07 RN. Vytlačenie označenia typu na prípojnom kábli je predpis.

Motor na striedavý prúd

• Sieťové napätie musí predstavovať 230 V~.

• Predlžovacie vedenia do dĺžky 25 m musia vyka-

zovať priemer 1,5 mm².

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

V prípade otázok uveďte, prosím, nasledujúce údaje:

• druh prúdu motora,

• údaje z typového štítka stroja,

• údaje o motore z typového štítka.

Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

Staré zariadenia nevyhadzujte do domového odpadu!

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovať podľa smernice o odpade z elektrických a elektronických zariadení

(2012/19/EÚ) a nesmie sa zlikvidovať s domovým odpadom. Tento výrobok sa musí odovzdať na to určenému zbernému stredisku. K tomu môže dôjsť napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu z elektrických a elektronických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpadkov.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

51 І SK

Možné poruchy

Porucha Možná príčina Odstránenie

Brúska nebeží • Bez prúdu

• Predlžovací kábel je chybný

• Sieťová zástrčka, motor alebo

spínač sú defektné.

Brúska pracuje prerušovane

Brúska sa zahrieva Kotúč je opotrebovaný aebo

Motor hučí, kotúč stojí

Neobvyklé vibrácie Defektný kotúč Výmena kotúča.

• Predlžovací kábel je chybný

• Interná chyba

• Spínač zapínania/vypínania je

chybný

defektný

Blokovaný kotúč Odstrániť predmet

• Preverte napájanie, zásuvku a poistky

• Preverte predlžovací kábel, poškodený kábel ihneď

vymeňte

• Motor alebo spínač nechať skontrolovať alebo opraviť odborníkovi na elektriku s koncesiou, príp. nechať nahradiť originálnymi náhradnými dielmi.

• Preverte predlžovací kábel, poškodený kábel ihneď vymeňte

• Obráťte sa prosím na zákaznícky servis.

Výmena kotúča.

52 І SK

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Selgitus sümbolid instrument

Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!

Kandke kaitseprille!

Kandke kuulmekaitset!

Kandke tolmuemissiooni korral respiraatorit!

kaitse klass II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

53 І EE

Algatamine

TO OTJA:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

HEA KLIENT,

Soovime teile palju rõõmu ja edu töötab oma uue seadme.

MÄRKUS:

Vastavalt kehtivatele tootevastutust käsitlevatele õigusaktidele ei vastuta seadme tootja tootel või tootega tekitatud kahju eest, mis on põhjustatud:

• nõuetevastasest käsitlemisest,

• kasutusjuhendi nõuete mittejärgimisest,

• remont kolmandate isikute kui ametlikult kinnita-

mata tehnikute poolt,

• mitte-originaalvaruosade kasutamine ja nendega

asendamine,

• ebaõigest kasutamisest,

• elektrit puudutavatele eeskirjadele ja VDE määrus-

tele 0100, DIN 57113 / VDE0113 mittevastavusest põhjustatud elektrisüsteemi riketest.

Soovitame:

Enne seadme paigaldamist ja kasutuselevõttu lugege kogu kasutusjuhendi tekst läbi. Kasutusjuhendi eesmärk on aidata kasutajal masinat tundma õppida ja lihtsustada selle juhendikohaste kasutusvõimaluste rakendamist. Kasutusjuhend sisaldab olulist teavet selle kohta, kuidas masinaga ohutult, professionaalselt ja ökonoomselt töötada, kuidas vältida ohtu, hoida kokku remondikuludelt, vähendada rikkeid ja kuidas suurendada masina usaldusväärsust ning tööiga. Lisaks kasutusjuhendis sisalduvatele ohutuseeskirjadele peate tutvuma kehtivate eeskirjadega, mida kohaldatakse masinaga töötamisel teie riigis. Hoidke kasutusjuhend alati masina juures ning mustuse ja niiskuse eest kaitsmiseks säilitage seda plastikümbrises. Enne seadme kasutamist peab iga kasutaja kasutusjuhendit lugema ja seda hoolega järgima. Masinat tohivad kasutada ainult need isikud, kes on teadlikud masina kasutamisest ja kes on kursis sellega seotud ohtudest. Vanuse alampiiri nõue peab olema täidetud.

Seadme kirjeldus (Fig. 1/B/D/L)

1. Pöördtaldrik kmpl

2. Aluslaud

3a / 3b Kinnituspolt

4. Ketipiiraja

5. Juhtplaadid

6. Juhtsiin

7. Fiksaatormutter

8. Seadepolt (lihvimissügavusele)

9. Lihvketas

10. Kate

11. Käepide

12. Sisse-Välja lüliti

13. Lihvpea

14. Poldid

15. Mutrid

16. Äärik

17. Kaitsekate

Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning

transpordikindlustused (kui olemas).

• Kontrollige üle, kas tarnekomplekt on terviklik.

• Kontrollige seadet ja tarvikudetaile transpordikah-

justuste suhtes.

• Säilitage pakendit võimaluse korral kuni garantiiaja

möödumiseni alal.

TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

Sihtotstarbekohane kasutamine

Saeketi teritajat kasutatakse saekettide teritamiseks. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

54 І EE

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Elektritooriistade uldised ohutusjuhised

HOIATUS! Lugege koiki ohutusalaseid markusi ja juhiseid.

Jargnevalt toodud juhiste puudulik jargimine voib pohjustada elektriloogi, poletuse ja/voi raskeid vigastusi.

Hoidke kõik ohutusalased markused ja juhised alles.

Ohutusjuhistes kasutatud moiste „elektritooriist“ viitab elektrivorgus tootavatele elektritooriistadele (vorgukaabliga) ja akul tootavatele elektritooriistadele (ilma vorgukaablita).

Töökoha ohutus

• Hoidke oma töökoht puhta ja hästivalgustatuna.

Korratus või kehvasti valgustatud töökohad võivad põhjustada õnnetusi.

• Mitte töötada elektriliste tööriistadega kohtades,

kus võivad aset leida plahvatused või kus leidub süttivaid vedelikke, gaase või tolmu. Elektrilised tööriistad võivad eraldada sädemeid, mis omakorda võivad põhjustada tolmu või auru süttimist.

• Elektrilise tööriistaga töö tegemise ajal hoidke lap-

sed ja muud kõrvalised isikud tööriistast eemal. Takistavate asjaolude tõttu võite te kontrolli seadme üle kaotada.

Elektriline ohutus

• Tööriista otsapistik peab pistikupesasse sobima.

Pistikut ei tohi mingil viisil ümber teha. Adapterpistikut maandatud elektriliste tööriistadega mitte kasutada. Ümber tegemata ja sobivad pistikupesad vähendavad elektrišoki riski.

• Vältige kokkupuudet selliste maandatud pindade-

ga nagu torud, radiaatorid, ahjud ja külmkapid. Kui teie keha on maandatud, on elektrišoki risk suurem.

• Hoidke elektrilised tööriistad vihma või niiskuse kät-

te sattumast. Vee läbitungimine elektrilise tööriista sisemusse suurendab elektrišoki riski.

• Muuks kui ettenähtud otstarbeks kaablit mitte ka-

sutada. Mitte kasutada seda tööriista vedamiseks, üles riputamiseks ega pistiku välja tõmbamiseks pistikupesast. Hoidke kaabel eemal kuumusest, õlist, teravatest nurkadest või seadme liikuvatest osadest. Vigastada saanud või keerdu läinud kaabel suurendab elektrišoki riski.

• Kui teete elektrilise tööriistaga tööd välitingimus-

tes, kasutage üksnes selliseid pikendusjuhtmeid, mis sobivad väljas töö tegemiseks. Sobivate pikendusjuhtmete kasutamine vähendab elektrišoki riski.

• Kui elektrilist tööriista on vaja kasutada niiskes

keskkonnas, kasutage jääkvoolu kaitseseadet. Sellise seadme kasutamine vähendab elektrišoki riski. Veenduge alati, et elektriline pinge vastab elektritööriista andmeplaadile määratud pingele.

Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Isiklik ohutus

• Jälgige, mida te parajasti teete ning kasutage elekt-

rilist tööriista mõistlikult. Kui olete väsinud või narkootikumide, alkoholi või ravimite mõju alla, elektrilisi tööriistu mitte kasutada. Üks ainus hetk, mil te elektrilist tööriista kasutades hooletu olete, võib põhjustada tõsise vigastuse.

• Kandke isiklikku ohutusvarustust ja alati kaitsepril-

le. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate ohutusjalanõude, kaitsva peakatte või kõrvade kaitsmete kandmine, sõltuvalt millist elektrilist tööriista kasutatakse, vähendab vigastuste tekkimise võimalust.

• Vältige tahtmatuid käivitusi. Enne elektrivooluga

ühendamist või tööriista vedamist veenduge, et elektriline tööriist on välja lülitatud. Kui te hoiate tööriista vedamise ajal sõrme selle käivitusnupu peal või kui tööriist on sisse lülitatud või elektrivooluga ühendatud, võivad juhtuda õnnetused.

• Eemaldage enne elektrilise tööriista sisse lülitamist

reguleerimisvahendid või mutrivõtmed. Tööriist või mutrivõti, mis asub masina keerlevas osas, võib vigastusi põhjustada. Vältige ebatavalisi kehaasendeid. Veenduge, et töö tegija seisab maas kindlalt ja hoiab hästi tasakaalu. See võimaldab töö tegijal ootamatutes olukordades elektrilise tööriista üle kontrolli säilitada.

• Kandke sobivat riietust. Mitte kanda liialt suuri rii-

deid ega ehteid. Hoidke juuksed, riided ja kindad tööriista liikuvatest osadest eemal. Liialt suured riided, ehted või pikad juuksed võivad tööriista liikuvate osade külge takerduda.

• Kui tööriista külge on võimalik kinnitada tolmuime-

jaid või imamissüsteeme, veenduge, et need oleksid korralikult ühendatud ja kinnitatud. Tolmukoguja võib vähendada tolmust tingitud ohtu.

Elektrilise tööriista kasutamine ja käsitlemine

• Masinat mitte ülekoormata. Kasutage sobivat töö-

riista töö tegemiseks. Õige tööriistaga teete tööd paremini ja turvalisemalt.

• Mitte kasutada vigase lülitiga elektrilist tööriista.

Elektriline tööriist, mida ei ole võimalik sisse ja välja lülitada, on ohtlik ja seda on vaja remontida.

• Tõmmake pistik pistikupesast välja enne, kui hak-

kate tööriista reguleerima, selle osasid vahetama või tööriista kõrvale asetama. See ohutusmeede hoiab ära tööriista tahtmatu käivitamise.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

55 І EE

• Hoiustage elektrilisi tööriistasid, mida te ei kasuta,

kohas, kus lapsed nendega kokku ei puutu. Vältige tööriista kasutamist isikute poolt, kellel ei ole sellega töö tegemise kogemust või kes ei ole käesolevaid juhiseid läbi lugenud. Elektrilised tööriistad võivad olla ohtlikud, kui neid kasutavad isikud, kellel ei ole vastavat kogemust.

• Hooldage oma elektrilisi tööriistasid hästi. Veendu-

ge, et liikuvad osad töötavad ideaalselt ja ei kiilu kinni, veenduge, et need masinaosad, mis masina kasutamise seisukohast olulised on, ei ole katki ega vigastada saanud. Parandage vigastada saanud osad enne masina kasutama asumist. Paljud õnnetused juhtuvad seetõttu, et elektrilisi tööriistasid on halvasti hooldatud.

• Hoidke lõikeservad teravad ja puhtad. Hästi hool-

datud, teravate lõikeservadega lõiketööriistad kiiluvad harvemini kinni ja neid on lihtsam juhtida.

• Kasutage elektrilisi tööriistasid, lisaseadmeid ja va-

rustust vastavalt käesolevatele juhistele. Pöörake tähelepanu töötingimustele ja pidage silmas seda, millist tööd te teete. Ainuüksi elektrilise tööriista kasutamine muul eesmärgil, milleks tööriist ette nähtud ei ole, võib ohtlike olukordadeni viia.

Teenindus

• Laske ainult vastavaid oskuseid omaval personalil

oma masinat remontida ja kasutage alati üksnes originaalvaruosasid. See garanteerib, et elektrilise tööriista kasutamine jääb ohutuks.

Edasiulatuvad ohutusjuhised

• Ühendage seade ainult rikkevoolu-kaitseseadise-

ga (FI lüliti) pistikupesa külge, mille nominaalrikkevool pole suurem kui 30 mA.

• Hoidke võrgukaabel ja pikenduskaabel lihvkettast

eemal. Tõmmake kahjustuse või läbilõikamise korral võrgupistik kohe pistikupesast välja. Ärge puudutage juhet enne, kui see on võrgust lahutatud. Valitseb oht elektrilöögi tõttu.

• Pistiku või ühendusjuhtme väljavahetust peab oh-

tude vältimiseks teostama alati elektritööriista tootja või tema klienditeenindus.

• Lülitage seade sisse alles siis, kui see on kindlalt

tööpinnale monteeritud.

• Kasutage isikliku ohutuse huvides ainult käitusju-

hendis mainitud või tööriista tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid.

• Kasutage ainult lihvkettaid, millele trükitud pöörde-

arv on vähemalt nii suur kui on esitatud seadme tüübisildil.

• Allutage lihvketas enne kasutust vaatluskontrolli-

le. Ärge kasutage kahjustatud või deformeerunud lihvkettaid. Vahetage ära kulunud lihvketas välja.

• Pöörake tähelepanu sellele, et lihvimisel tekkivad

sädemed ei kutsu esile ohtu, nt ei taba inimesi ega süüta süttimisohtlikke aineid.

• Ärge hoidke sõrmi kunagi lihvketta ja sädemekaits-

me vahel või kaitsekatete läheduses. Valitseb oht muljumise tõttu.

• Seadme pöörlevaid osi ei saa talitluslikel põhjustel

kinni katta. Toimige seega arukalt ja hoidke töödetaili äralibisemise vältimiseks korralikult kinni, mille tõttu võiksid Teie käed lihvkettaga kokku puutuda.

• Töödetail läheb lihvimisel kuumaks. Ärge haarake

töödeldavast kohast kinni, laske sellel maha jahtuda. Valitseb põletusoht. Ärge kasutage jahutusvedelikku ega muud sarnast.

• Ärge töötage seadmega, kui olete väsinud, või pä-

rast alkoholi või tablettide manustamist. Tehke alati õigeaegselt tööpaus.

• Lülitage seade välja ja tõmmake võrgupistik välja

• blokeerunud rakendustööriista vabastamiseks,

• kui ühendusjuhe on kahjustatud või sasitud,

• ebatavaliste mürade korral.

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsima. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

• Kopsukahjustused juhul, kui ei kanta sobivat tol-

mukaitsemaski.

• Kuulmiskahjustused juhul, kui ei kanta sobivat

kuulmiskaitset.

• Tervisekahjustused, mis tulenevad käte vibreeri-

misest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

Tehnilised andmed

Nimipinge: 230V~ 50Hz Võimsus: 220W Tühijooksu pöörete arv: 7500 min

-1

Reguleerimisnurk: 35° - 0° - 35° Teritusketta-Ø(sisemine): 10mm Teritusketta-Ø (väline): 100mm Teritusketta paksus: 3,2mm Kaitseklass: II Kaal: 1,8kg

Müraväärtused

Müraväärtused määrati vastavalt EN 61029.

Helirõhutase L Määramatus K Helivõimsustase L Määramatus K

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

87 dB(A)

3 dB

100 dB(A)

3 dB

56 І EE

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Võngete üldväärtused (kolme suuna vektorsumma) määratud vastavalt EN 61029.

Teritamine

Võnkeemissiooniväärtus ah = 3,73 m/s² Hälbepiir K = 1,5 m/s²

Hoiatus! Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem.

Esitatud võngete emissiooniväärtust võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.

Esitatud võngete emissiooniväärtust võib kasutada ka kahjustuste esialgseks hindamiseks.

Piirake müra teket ja vibratsiooni miinimumini!

• Kasutage ainult täiesti korras seadmeid.

• Hooldage ja puhastage seadet korrapäraselt.

• Kohandage oma töömeetodid seadmega.

• Ärge koormake seadet üle.

• Laske seadet vajaduse korral kontrollida.

• Lülitage seade välja, kui seda ei kasutata.

• Kandke kindaid.

Käikuvõtmise ettevalmistamine

Järgige masina laitmatu talitluse saavutamiseks käesolevas juhendis esitatud juhiseid. Te peate tegema veel järgmist:

• Monteerige pöördtaldrik

• Pange seade kindlalt üles

Pöördtaldriku montaaž

1. Pange pöördtaldrik (1) aluslauale (2). (joon. A)

2. Keerake kinnitusmutter (7) ksaatorpoldile. (joon.

Ketiteritusseadme monteerimine tööpingile

Seade tuleb turvaliseks ümberkäimiseks tugevasti tööpingi või laua nurga külge paigaldada. Kui võimalik, siis kasutage selleks kolme kinnituspunkti. Pidage seejuures silmas, et saeketi väljalõige ja ksaatormutrile ligipääs jäävad vabaks. (joon. C)

Vihje: Täiendavalt soovitame me müra ja vibratsiooni vähendamiseks kummialust (ei sisaldu tarnekomplektis)

Asetage seade kohta, mis täidab järgmisi tingimusi:

• libisemiskindel

• võnkevaba

• tasane

• puhas ja kuiv

• vaba komistamisohtudest

• piisavad valgustingimused

Käikuvõtmine

Võrguühendus

Võrrelge seadme tüübisildil esitatud pinget, nt 230 V, võrgupingega ja ühendage ketiteritusseade vastava ning eeskirjade kohaselt maandatud pistikupesa külge.

Vahelduvvoolumootor:

Kasutage kaitsekontakt-pistikupesa, 230 V võrgupinget rikkevoolu-kaitselüliti ja 10 A inertse kaitsmega. Kasutage ühendus- või pikenduskaablit sooneristlõikega vähemalt 1,5 mm²

Sisselülitamine Ärge kasutage seadet, millel ei saa lülitit sisse ja välja lülitada. Kahjustatud lülitid tuleb lasta viivitamatult klienditeeninduses remontida või asendada.

Vajutage Sisse-/Väljalülitil „I“ peale.

Väljalülitamine

Vajutage seadme väljalülitamiseks Sisse-/Väljalülitil „0“ peale.

Tööjuhised

m Järgige enne töö algust järgnevat:

• Töökoht koristatud?

• Kas ketiteritusseade on tööpingile monteeritud?

• Te ei tohi seadet käiku võtta enne, kui olete käes-

oleva käitusjuhendi läbi lugenud, kõiki esitatud juhiseid järginud ja seadme kirjeldatud viisil monteerinud!

Ketiteritusseadmega töötamine

m Lihvketas peab olema kaitsekattega (17) võima-

likult ulatuslikult kaetud. Selleks vabastage mõlemad poldid (14) ja seadistage vastavalt kaitsekatet. Joon. D

m Hoidke käed pöörlevast lihvkettas alati ohutus

kauguses.

• Ärge kasutage kahjustatud või muutunud kujuga

lihvkettaid.

• Töötage alles siis, kuni lihvketas on saavutanud

maksimaalsed pöörded.

• Töödelda tohib ainult saekette, mida saab kindlalt

peale panna ja juhtida.

Ketiteritusseadmega töötamine

Saekettide teritamine

Enne iga seadistust seadmel:

• Lülitage seade välja

• Oodake ära lihvketta seiskumine

• Tõmmake võrgupistik välja

Kõigi lõikelülide lihvimine

Toimige lõikelülide ühe lõiketera lihvimiseks järgmiselt:

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

57 І EE

1. Nii seadistate lihvimisnurga: Keerake pöördtaldrik

ksaatormutri (7) vabastamisega u 30° peale ja pingutage ksaatormutter taas kinni.

m Lõikelülide lõiketerad lihvitakse tavaliselt 30 kuni

35 kraadisele nurgale.

2. Vabastage kinnituspolt (3b) ja pange saekett juht-

siinis (6) juhtplaatide (5) vahele. (joon. E)

3. Klappige ketipiiraja (4) alla ja tõmmake saeket-

ti niipalju tahapoole, kuni lihvitav lõikelüli toetub vastu piirajat. (joon. F)

4. Tõmmake täpsemaks väljajoondamiseks lihvpead

(13) vastu lõikelüli. Seadistage vahekaugus kinnituspoldiga (3a) nii, et lihvketas puudutab lõikelüli. Reguleerige täiendavalt seadepoldiga (8) lihvimissügavust. (joon. G)

5. Pingutage kinnituspolt (3b) kinni → saekett on

kseeritud. (joon. H)

6. Lõikemeetodi lõiketera ettevaatlikult lihvige.

m Lihvige saeketi kahjustamise vältimiseks võima-

likult lühidalt ja kandke ainult nii palju materjali maha kui vajalik. (joon. I)

7. Lihvige iga teist lõiketera, viies selleks läbi sam-

mud 5 ja 6.

m Tähistage esimene lõikelüli nt kriidikriipsuga. Nii

väldite lõikelülide topelt teritamist.

8. Pöörake pöördtaldrik 30° peale ja lihvige ülal kir-

jeldatud viisil ülejäänud lõiketeri.

Sügavuspiiraja vahekauguse seadistamine

Kui lõikelülide kõik lõiketerad on teritatud, siis on Teie saekett terav, kui see ei pruugi lõigata. Seetõttu peab eksisteerima alati ka sügavuspiiraja vahekaugus (= sügavuspiiraja ja lõikeserva vahekaugus). Reeglina on see 0,5 – 0,8 mm.

Hooldus

m Hoiatus! Tõmmake enne igasuguseid seadistami- si, korrashoiutöid ja parandamisi võrgupistik välja!

Üldised hooldusmeetmed

• Hoidke kaitseseadised, õhupilud ja mootori korpus

võimalikult tolmu- ning mustusevabad. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.

• Me soovitame seadet vahetult pärast igakordset

kasutamist puhastada.

• Puhastage seadet regulaarselt niiske lapi ja vähe-

se määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

Lihvketta vahetamine

• Ärge kasutage kahjustatud või muutunud kujuga

lihvkettaid.

• Ärge kasutage lõikekettaid, mis ei vasta käesole-

vas käitusjuhendis esitatud tunnusandmetele.

1. Vabastage poldikatted (14) ja võtke kaitsekate

(17) maha. (joon. J)

2. Võtke kate (10) ära. (joon. K)

3. Pistke lihvketta kseerimiseks kruvikeeraja või

torn (Ø 4mm) selleks ette nähtud avasse. (joon. L)

4. Vabastage mutter (15). (joon. L)

5. Võtke mutter, eesmine äärik (16) ja lihvketas (9)

ning tagumine äärik (16) maha. (joon. L)

6. Puhastage äärikud.

7. Paigaldamine toimub vastupidises järjekorras

5-8 mm

m Sügavuspiiraja liiga suur vahekaugus suurendab

saagimisel tagasilöögi ohtu. Selleks peate vastavalt andmetele oma saeketi vahekaugust kontrollima ja vajaduse korral viiliga maha viilima

m Pidage silmas, et ümardate sügavuspiiraja esi-

serva viiliga. Lõikelüli esialgne kuju peab säilima.

Tipptasemel

Sügavuspiirik

Tipptasemel

Sügavuspiirik

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kuluosad*: lihvkandja, süsinikuharjad, vöörihma

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, külmumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30˚C vahel. Säilitage elektritööriista originaalpakendis. Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsemiskorraldust tööriista juures.

58 І EE

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi

akende või uksevahede.

• Murdekohad ühendusjuhtme asjatundmatu kinnita-

mise või vedamise tõttu.

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõt-

tu.

• Isolatsioonikahjustused seinapistikupesast väljare-

bimise tõttu.

• Praod isolatsiooni vananemise tõttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste tõttu eluohtlikud. Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe võrku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05V V-F ühendusjuhtmeid. Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste

kohaselt utiliseerida koos olmeprügiga. Kõnealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete tõttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

Vahelduvvoolumootor

• Võrgupinge peab olema 230 V~.

• Kuni 25 m pikkused pikendusjuhtmed peavad ole-

ma ristlõikega 1,5 ruutmillimeetrit. Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik

• masina tüübisildi andmed

• mootori tüübisildi andmed

Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

59 І EE

Võimalikud vead

Rike Võimalik põhjus Kõrvaldamine

Ketiteritusseade ei tööta. • Pole voolu või

voolukatkestus

• Pikenduskaabel defektne

• Võrgupistik, mootor või lüliti

defektne

Ketiteritusseade lihvib katkestustega

Lihvketas läheb kuumaks Lihvketas on nüri või defektne Vahetage lihvketas välja

Mootor müriseb, lihvketas jääb seisma

Ebatavalised vibratsioonid Lihvketas on defektne Vahetage lihvketas välja

• Pikenduskaabel defektne

• Internne viga

• Sisse-/Väljalüliti defektne

Lihvketas blokeeritud Eemaldage ese

• Kontrollige voolutoidet, pistikupesa, kaitset

• Kontrollige pikenduskaablit, vahetage defektne

kaabel viivitamatult välja

• Laske mootor või lüliti vastava kontsessiooniga elektrispetsialistil üle kontrollida või remontida, või originaalosadega asendada.

• Kontrollige pikenduskaablit, vahetage defektne kaabel viivitamatult välja

• Pöörduge palun klienditeenindusse

60 І EE

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Paaiškinimas dėl dokumento simbolių

Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Susidarius dulkių, naudokite kvėpavimo apsaugą!

apsaugos klasė II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

61 І LT

Pradžia

Įrenginio aprašymas (Fig. 1/B/D/L)

GAMINTOJAS:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

GERBIAMAS KLIENTE,

Linkime Jums daug džiaugsmo ir sėkmės dirbant su savo naujojo prietaiso.

DĖMESIO:

Remiantis taikomais produkto atsakomybės įstatymais, prietaiso gamintojas neprisiima atsakomybės už nuostolius produktui arba produktui sukeltą žalą, kuri atsirado dėl:

• Netinkamo elgimosi,

• Techninių instrukcijų nesilaikymo,

• Trečiųjų šalių, o ne tam įgaliotų technikų, taisymo,

• Neoriginalių atsarginių dalių instaliavimo ir keitimo,

• Kitų taikymų, nei nurodyta,

• Elektros sistemos gedimo, kuris kyla dėl neatiti-

kimo elektros taisyklėms ir VDE taisyklėms 0100, DIN 57113/ VDE0113.

Mes rekomenduojame:

Prieš instaliuodami ir eksploatuodami prietaisą, perskaitykite technines instrukcijas. Techninės instrukcijos sukurtos padėti naudotojui susipažinti su mechanizmu ir pasinaudoti jo pritaikymo galimybėmis pagal rekomendacijas. Techninėse instrukcijose yra pateikta svarbi informacija apie saugų, profesionalų ir ekonomišką mechanizmo eksploatavimą, kaip išvengti pavojaus, brangių taisymų, prastovų sumažinimo ir kaip padidinti mechanizmo patikimumą bei tarnavimo laiką. Be saugumo taisyklių, esančių techninėse instrukcijose, turite laikytis mechanizmo eksploatavimo taisyklių, taikomų šalyje, kurioje gyvenate. Visada laikykite technines instrukcijas kartu su mechanizmu plastikiniame dėkle, kad apsaugotumėte jas nuo purvo ir drėgmės. Perskaitykite naudojimo vadovą kiekvieną kartą prieš eksploatuodami mechanizmą ir kruopščiai laikykitės jame pateiktos informacijos. Mechanizmą gali eksploatuoti tik tie asmenys, kurie buvo instruktuoti dėl mechanizmo eksploatavimo ir kurie informuoti apie su tuo susijusiais pavojais. Reikia laikytis minimalaus amžiaus reikalavimo.

1. Besisukantis diskas, kompl.

2. Atraminis stalas 3a / 3b Tvirtinimo varžtas

4. Grandinės atrama

5. Kreipiamosios plokštės

6. Kreipiamasis bėgelis

7. Fiksavimo veržlė

8. Nustatymo varžtas (galandimo gyliui)

9. Galandimo diskas

10. Uždangalas

11. Rankena

12. Įj./išj. jungiklis

13. Galandimo galvutė

14. Var žtai

15. Veržlė

16. Jungė

17. Besisukantis diskas

Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite įrenginį.

• Nuimkite pakavimo medžiagą ir (jei yra) pakavimo

ir transportavimo tvirtinimus.

• Patikrinkite ar komplekte yra visos dalys.

• Patikrinkite ar įrenginys ir priedai transportuojant

nepažeisti.

• Jei įmanoma išsaugokite pakuotę kol baigsis ga-

rantijos terminas.

DĖMESIO Įrenginys ir pakavimo medžiagos nėra žaislai vaikams! Vaikams žaisti su plastmasiniais maišeliais, plėvele ir smulkiomis detalėmis negalima! Pavojus nuryti ir uždusti!

Naudojimas pagal paskirtį

Grandinė drožtukas tinka galąsti pjūklo grandines. Mašina turi būti naudojamas tik pagal nustatytą tikslu. Bet koks kitoks panaudojimas ne tik, kad nėra skirtas. Nes padaryta žala arba žala, bet su patogumu naudotis.Jie / operatoriaus pobūdžio, o ne gamintojas yra atsakingas. Atkreipkite dėmesį, kad mūsų prietaisai buvo skirti ne skirtas naudoti komercinio, prekybos ar pramonės srityse. Mes neprisiimame jokios garantijos, jei mašina yra naudojama komercinių, prekybos ar pramonės įmonių arba lygiaverčių tikslais.

62 І LT

Bendrieji saugos nurodymai

ĮSPĖJIMAS Perskaitykite visus saugos nurodymus ir instrukcijas.

Kai nesilaikoma saugos nurodymų ir instrukcijų, kyla pavojus gauti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti

Visus saugos nurodymus ir instrukcijas išsaugokite ateičiai.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Saugos nurodymuose vartojama „elektrinio darbo instrumento“ sąvoka apima elektrinius darbo instrumentus, prijungtus prie elektros srovės tiekimo tinklo (su elektros srovės tiekimo kabeliu), taip pat elektrinius darbo instrumentus su akumuliatoriais (be elektros srovės tiekimo kabelio).

Sauga darbo vietoje

• Darbo vieta turi būti švari ir gerai apšviesta. Jei

darbo vieta bus netvarkinga arba neapšviesta, gali įvykti nelaimingas atsitikimas.

• Su elektriniais darbo instrumentais nedirbkite

aplinkoje, kurioje yra sprogimo grėsmė, kurioje yra degūs skysčiai, dujos ar dulkės. Elektriniai darbo instrumentai išskiria žiežirbas, galinčias uždegti dulkes ar garus.

• Darbo su elektriniais darbo instrumentais metu ša-

lia negali būti vaikų ir kitų asmenų. Dėl išblaškymo galite nebekontroliuoti prietaiso.

Elektros sauga

• Elektrinio darbo instrumento prijungimo kištukas

turi tikti lizdui. Kištukas jokiais būdais negali būti pakeistas. Nenaudokite jokių adapterio kištukų kartu su įžemintais elektriniais darbo instrumentais. Nepakeisti kištukai ir tinkantys lizdai sumažina elektros smūgio riziką.

• Venkite kūno kontakto su įžemintais paviršiais to-

kiais, kaip: vamzdžiai, šildymo įranga, viryklės ir šaldytuvai. Yra padidinta elektros smūgio rizika, jei Jūsų kūnas yra įžemintas.

• Elektrinius darbo įrankius saugokite nuo lietaus ir

drėgmės. Vandeniui patekus į elektros prietaisą padidėja elektros smūgio rizika.

• Nenaudokite kabelio ne pagal paskirtį, elektriniam

darbo instrumentui nešti, pakabinti ar kištukui iš lizdo ištraukti. Kabelį saugokite nuo karščio, alyvos, aštrių kraštų ar judančių prietaiso dalių. Pažeisti ar susipainioję kabeliai padidina elektros smūgio riziką.

• Jei su elektriniu darbo instrumentu dirbate po atvi-

ru dangumi, naudokite tik prailginimo kabelį, kuris skirtas ir darbui lauke. Prailginimo kabelio, skirto darbui lauke, naudojimas sumažina elektros smūgio riziką.

• Jei elektrinį darbo instrumentą būtina naudoti drė-

gnoje aplinkoje, naudokite apsaugos nuo srovės nutekėjimo automatinį saugiklį. Naudojant apsaugos nuo srovės nutekėjimo automatinį saugiklį, sumažinama elektros iškrovos rizika.

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

Asmenų sauga

• Būkite atidūs, atkreipkite dėmesį į tai, ką darote, ir

su elektriniu darbo instrumentu dirbkite protingai. Nenaudokite jokių elektrinių darbo instrumentų, jei esate pavargę ar paveikti narkotikų, alkoholio ar vaistų. Akimirka nedėmesingo elgesio naudojantis elektriniu darbo instrumentu gali sukelti rimtus sužalojimus.

• Turėkite asmenines saugos priemones ir visuomet

būkite su apsauginiais akiniais. Asmeninių saugos priemonių, kaip pavyzdžiui, kaukė nuo dulkių, neslystantys apsauginiai batai, apsauginis šalmas ar klausos apsauga – priklausomai nuo elektrinio darbo instrumento pobūdžio ir panaudojimo – dėvėjimas sumažina sužeidimų riziką.

• Saugokitės, kad instrumentas nebūtų įjungtas ne-

tyčia. Prieš įdėdami akumuliatorių ir (arba) prijungdami prie elektros srovės tiekimo šaltinio, imdami arba nešdami elektrinį darbo instrumentą, įsitikinkite, kad jis yra išjungtas. Jeigu nešant elektrinį darbo instrumentą pirštą laikote prie jungiklio arba prietaisą prie elektros tiekimo šaltinio jungiate įjungtą, gali įvykti nelaimingi atsitikimai.

• Nustatymui naudojamus įrankius ar veržlinį raktą

pašalinkite prieš įjungdami elektrinį darbo instrumentą. Įrankis ar raktas, esantis besisukančioje prietaiso dalyje, gali sukelti sužalojimus.

• Dėvėkite tam skirtą aprangą. Nenešiokite ilgų dra-

bužių ar papuošalų. Plaukus, drabužius ir pirštines laikykite pakankamu atstumu nuo judančių dalių. Laisvus drabužius, papuošalus ar ilgus plaukus judančios dalys gali pagriebti.

• Jei reikia sumontuoti dulkių siurbimo bei dulkių

gaudymo įtaisus įsitikinkite, kad jie yra prijungti ir yra tinkamai naudojami. Dulkių siurbimas sumažina žalos, kurią gali sukelti dulkės, pavojų.

Elektrinio darbo instrumento naudojimas

• Neperkraukite prietaiso. Darbui naudokite tam

skirtą elektrinį darbo instrumentą. Su tinkančiu elektriniu darbo instrumentu dirbsite geriau ir saugiau atliekamų darbų sektoriuje.

• Nenaudokite elektrinio darbo instrumento, kurio

jungiklis yra pažeistas. Elektrinis darbo instrumentas, kurio neįmanoma įjungti ar išjungti, yra pavojingas ir turi būti remontuojamas.

• Prieš pradėdami reguliuoti instrumentą, keisti pa-

pildomas detales arba atidėdami instrumentą ilgesniam laikui, iš lizdo ištraukite elektros srovės tiekimo šakutę ir (arba) išimkite akumuliatorių. Ši atsargumo priemonė apsaugo nuo savaiminio elektrinio darbo instrumento įsijungimo.

• Nenaudojamus elektrinius darbo instrumentus lai-

kykite taip, kad būtų nepasiekiami vaikams. Neleiskite su prietaisu dirbti asmenims, kurie nėra susipažinę su šiuo prietaisu ar yra neperskaitę šios instrukcijos. Elektriniai darbo instrumentai yra pavojingi, jei juos naudoja nepatyrę asmenys.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

63 І LT

• Elektriniais darbo instrumentais kruopščiai rūpin-

kitės. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nėra sulūžę ar taip pažeistos, kad tai gali paveikti elektrinio darbo instrumento darbą. Prieš dirbant su prietaisu, pažeistas dalis būtina suremontuoti. Daugelis nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimo elektrinio darbo instrumento.

• Pjovimo instrumentai turi būti aštrūs ir švarūs.

Kruopščiai prižiūrimi pjovimo instrumentai su aštriais ašmenimis mažiau stringa ir lengviau valdomi.

• Elektrinį darbo instrumentą, papildomus prideda-

mus instrumentus ir kt. Naudokite laikydamiesi šių instrukcijų. Atsižvelkite į darbo aplinką ir atliekamą veiklą. Elektrinių darbo instrumentų naudojimas kitoks, nei nurodyta instrukcijoje, gali sukelti pavojingas situacijas.

Servisas

• Elektrinio darbo instrumento remontą atlikti gali tik

kvalikuoti specialistai, naudojant originalias atsargines dalis. Tokiu būdu užtikrinama, kad bus išsaugotas elektrinio darbo instrumento saugumas.

Kiti saugos nurodymai

• Prijunkite įrenginį tik prie kištukinio lizdo su ap-

saugos nuo nebalanso srovės įtaisu (nebalanso srovės jungikliu) su nedidesne nei 30 mA vardine nebalanso srove.

• Laikykitės atstumo nuo šlifavimo disko tinklo ir ilgi-

namojo kabelių. Jei kabelį pažeidėte arba perpjovėte, nedelsdami ištraukite tinklo kištuką iš kištukinio lizdo. Nelieskite laido, kol jis dar neišjungtas iš tinklo. Kyla elektros smūgio pavojus.

• Kištuką arba jungiamąjį laidą visada privalo pa-

keisti elektrinio įrankio gamintojas arba jo klientų aptarnavimo tarnyba, kad būtų išvengta pavojų.

• Įjunkite įrenginį tik tada, jei jis saugiai sumontuotas

ant darbinio paviršiaus.

• Savo pačių saugumui naudokite tik priedus ir pa-

pildomus įrenginius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomendavo arba nurodė įrankio gamintojas.

• Naudokite tik šlifavimo diskus, kurių įspaustas sū-

kių skaičius atitinka bent jau nurodytąjį įrenginio specikacijų lentelėje.

• Prieš naudodami patikrinkite šlifavimo diską ap-

žiūrėdami. Nenaudokite pažeistų arba deformuotų šlifavimo diskų. Pakeiskite nusidėvėjusį šlifavimo diską.

• Atkreipkite dėmesį į tai, kad naudojant susidaran-

čios kibirkštys nekeltų pavojaus, pvz., nepataikytų į asmenis arba neuždegtų degių medžiagų.

• Niekada nelaikykite pirštų tarp šlifavimo disko ir

apsaugos nuo kibirkščių arba šalia apsauginių gaubtų. Kyla suspaudimo pavojus.

• Dėl funkcinių priežasčių besisukančių įrenginio

dalių uždengti negalima. Todėl būkite apdairūs ir tvirtai laikykite ruošinį, kad jis nenuslystų ir Jūsų rankos neprisiliestų prie šlifavimo disko.

• Šlifuojant ruošinys įkaista. Niekada nesilieskite

prie apdirbtos vietos. Palaukite, kol ji atvės. Pavojus nudegti. Nenaudokite jokių aušinimo priemonių arba pan.

• Nedirbkite su įrenginiu, kai esate pavargę arba vei-

kiami alkoholio arba medikamentų. Dirbdami visada laiku padarykite pertrauką.

• Išjunkite įrenginį ir ištraukite tinklo kištuką

• norėdami atlaisvinti užblokuotą naudojamą įran-

kį,

• jei pažeistas arba susipainiojęs jungiamasis lai-

das,

• sklindant neįprastiems garsams.

Kiti pavojai

Net naudojant šį elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pavojai, susiję su elektros įrankio konstrukcija ir specikacija, yra šie:

• kvėpavimo takų dirginimas, jei naudojamas tinka-

mas respiratorius nuo dulkių;

• klausos pakitimai, jei nenešiojamos tinkamos au-

sinės; sveikatos sutrikimai dėl plaštakos ir rankos vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

Techniniai duomenys

Vardinė įtampa: 230V~ 50Hz Imamoji galia: 220W Tuščiosios eigos sūkių skaičius: 7500 min

-1

Nustatymo kampas: 35° - 0° - 35° Galandimo disko Ø (vidinis): 10mm Galandimo disko Ø (išorinis): 100mm Galandimo disko storis: 3,2mm Su apsaugine izoliacija: II Svoris: 1,8kg

Triukšmo lygis

Triukšmo lygis nustatomas pagal standartą EN 61029.

Garso slėgio lygis L Paklaida K

Garso galios lygis L Paklaida K

Dėvėkite klausos apsaugą.

Triukšmas gali sukelti kurtumą.

Vibracijos lygis (trijų krypčių vektorių suma) pagal standartą EN 61029.

87 dB(A)

3 dB

100 dB(A)

3 dB

64 І LT

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Šlifavimas

Vibracijų spinduliuotės emisija ah = 3,73 m/s² Neapibrėžtis K = 1,5 m/s²

Įspėjimas! Nurodyta vibracijų spinduliuotės emisija buvo išmatuota remiantis standartizuotu bandymo metodu ir, priklausomai nuo būdo, kuriuo naudojamas elektrinis įrankis, gali pasikeisti bei išimtiniais atvejais gali peržengti nurodytą vertę.

Nurodytą vibracijų spinduliuotės emisijos vertę galima naudoti, norint elektrinį įrankį palyginti su kitu.

Nurodytą vibracijų spinduliuotės emisijos vertę taip pat galima naudoti neigiamam poveikiui įvertinti.

Apribokite susidarantį triukšmą ir vibraciją iki minimumo!

• Naudokite tik nepriekaištingus įrenginius.

• Įrenginį reguliariai techniškai prižiūrėkite ir valykite.

• Pritaikykite savo darbo būdą įrenginiui.

• Neperkraukite įrenginio.

• Prireikus paveskite įrenginį patikrinti.

• Kai įrenginys nenaudojamas, jį išjunkite

Eksploatacijos pradžia

Tinklo jungtis

Palyginkite prietaiso specikacijų lentelėje nurodytą įtampą, pvz., 230 V, su tinklo įtampa ir įjunkite grandinių galandimo įrenginį į atitinkamą tinkamai įžemintą kištukinį lizdą.

Kintamosios srovės variklis:

Naudokite kištukinį lizdą su apsauginiu kontaktu: 230 V tinklo įtampa su apsauginiu nebalanso srovės jungikliu ir 10 A lydusis saugiklis. Naudokite jungiamąjį arba ilginamąjį kabelį, kurio gyslų skersmuo būtų ne mažesnis nei 1,5 mm².

Įjungimas Nenaudokite įrenginio, kurio jungiklis neįsijungia ir neišsijungia. Pažeistus jungiklius būtina nedelsiant suremontuoti arba pakeisti klientų aptarnavimo tarnybos dirbtuvėse.

Perjunkite įj./išj. jungiklį ties „I“.

Išjungimas

Norėdami išjungti įrenginį, paspauskite įj./išj. jungiklį ties „0“.

Pasiruošimas eksploatacijos pradžiai

Norėdami užtikrinti nepriekaištingą įrenginio veikimą, laikykitės šios instrukcijos nuorodų. Jūs privalote atlikti dar tokius dalykus:

• Sumontuoti besisukantį diską.

• Saugiai pastatyti įrenginį.

Besisukančio disko montavimas

1. Uždėkite besisukantį diską (1) ant atraminio stalo

(2). (A pav.)

2. Užsukite tvirtinimo veržlę (7) ant ksavimo varž-

to. (B pav.)

Grandinių galandimo įrenginio montavimas ant darbastalio

Norint saugiai naudotis, įrenginys turi būti saugiai sumontuotas darbastalio arba stalo kampe. Jei įmanoma, tam naudokite visus tris tvirtinimo taškus. Atkreipkite dėmesį į tai, kad anga pjūklo grandinei ir prieiga prie ksavimo veržlės liktų laisvos. (C pav.)

Patarimas: Be to, rekomenduojame naudoti guminį pagrindą triukšmui ir vibracijai sumažinti (neįeina į komplektaciją).

Darbo nurodymai

m Prieš darbų pradžią atkreipkite dėmesį į tokius dalykus:

• Ar sutvarkyta darbo vieta?

• Ar grandinių galandimo įrenginys tvirtai sumontuo-

tas ant darbastalio?

• Nepradėkite eksploatuoti įrenginio, jei neperskai-

tėte šios naudojimo instrukcijos, nesilaikote joje pateiktų nuorodų ir nesumontavote įrenginio, kaip aprašyta!

Darbas su grandinių galandimo įrenginiu

m Galandimo diskas turi būti kuo daugiau uždengtas

apsauginiu uždangalu (17). Tam atlaisvinkite abu varžtus (14) ir atitinkamai nustatykite apsauginį uždangalą. D pav.

m Visada laikykite rankas saugiu atstumu nuo besi-

sukančio galandimo disko.

• Nenaudokite pažeistų arba pakeitusių formą ga-

landimo diskų.

• Pradėkite dirbti tik galandimo diskui pasiekus mak-

simalų sūkių skaičių.

• Apdorokite tik pjūklo grandines, kurias galima sau-

giai uždėti ir kreipti.

Statykite įrenginį tokioje vietoje, kuri atitinka šias sąlygas:

• neslidi,

• nevibruoja,

• lygi,

• sausa ir švari,

• nekyla pavojus užkliūti,

• pakankamas apšvietimas.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Darbas su grandinių galandimo įrengi-

niu

Pjūklo grandinių galandimas

Prieš atlikdami bet kokius įrenginio nustatymus:

• išjunkite įrenginį;

• palaukite, kol galandimo diskas sustos;

• ištraukite tinklo kištuką.

65 І LT

Visų pjovimo grandžių galandimas

Norėdami išgaląsti pjovimo grandis, atlikite tokius veiksmus:

1. Nustatykite galandimo kampą: Atlaisvinę ksa-

vimo veržlę (7), pasukite besisukantį diską maždaug ties 30° ir vėl priveržkite ksavimo veržlę.

m Pjovimo grandžių ašmenys paprastai galandami

30–35 laipsnių kampu.

2. Atlaisvinkite tvirtinimo varžtą (3b) ir įstatykite pjū-

klo grandinę į kreipiamąjį bėgelį (6) tarp kreipiamųjų plokštelių (5). (E pav.)

3. Atlenkite grandinės atramą (4) ir patraukite pjū-

klo grandinę atgal tiek, kad galandama pjovimo grandis priglustų prie atramos. (F pav.)

4. Norėdami tiksliai išlygiuoti, patraukite galandi-

mo galvutę (13) pjovimo grandies link. Tvirtinimo varžtu (3a) nustatykite tokį atstumą, kad galandimo diskas liestų pjovimo grandį. Nustatymo varžtu (8) sureguliuokite galandimo gylį. (G pav.)

5. Priveržkite tvirtinimo varžtą (3b) p j ū k l o

grandinė užksuota. (H pav.)

6. Atsargiai pagaląskite pjovimo grandies ašmenis.

m Norėdami nepažeisti pjūklo grandinės, galąskite

kuo trumpiau ir tik tiek medžiagos, kiek reikia. (I pav.)

7. Galąskite kas antrus ašmenis, atlikdami 5 ir 6

veiksmus

m Pažymėkite pirmąją pjovimo grandį, pvz., kreida

uždėdami brūkšnelį. Taip išvengsite dvigubo pjovimo grandžių galandimo.

8. Pasukite besisukantį diską ties 30° kitoje pusėje

ir, kaip aprašyta, galąskite likusius ašmenis.

Atstumo iki gylio ribotuvo nustatymas

Kai visi pjovimo grandžių ašmenys yra išgaląsti, Jūsų pjūklo grandinė yra aštri, tačiau galimai nepjauna. Todėl visada turi būti tam tikras atstumas iki gylio ribotuvo (= atstumas tarp gylio ribotuvo ir pjovimo briaunos). Paprastai jis yra 0,5–0,8 mm.

5-8 mm

Priežiūra

m Įspėjimas! Prieš atliekant kokį nors nustatymą, taisymą ar priežiūrą, reikia ištraukti kištuką iš elektros lizdo!

Bendrosios priežiūros nuostatos

• Kiek įmanoma valykite dulkes ir nešvarumus nuo

apsauginių įtaisų, vėdinimo plyšių ir variklio gaubto. Nušluostykite įrenginį švariu skudurėliu arba nupūskite žemo slėgio suslėgtu oru.

• Rekomenduojame valyti įrenginį po kiekvieno nau-

dojimo.

• Reguliariai valykite įrenginį drėgnu skudurėliu nau-

dodami truputį skysto muilo. Nenaudokite jokių valymo priemonių ar skiediklių, jie gali sugadinti plastmasines įrenginio dalis. Žiūrėkite kad į įrenginio vidų nepatektų vandens.

Galandimo disko keitimas

• Nenaudokite pažeistų arba pakeitusių formą galan-

dimo diskų.

• Nenaudokite galandimo diskų, kurie neatitinka šio-

je naudojimo instrukcijoje nurodytų charakteristikų.

1. Atsukite varžtų gaubtelius (14) ir nuimkite apsau-

ginį uždangalą (17). (J pav.)

2. Nuimkite uždangalą (10). (K pav.)

3. Norėdami užksuoti galandimo diską, įkiškite at-

suktuvą arba įtvarą (Ø 4mm) į tam skirtą skylę. (L pav.)

4. Atlaisvinkite veržlę (15). (L pav.)

5. Nuimkite veržlę, priekinę jungę (16) ir galandimo

diską (9) bei galinę jungę (16). (L pav.)

6. Išvalykite junges.

7. Sumontuokite atvirkštine eilės tvarka.

Aptarnavimo informacija

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: šlifavimo terpė, anglies šepečiai, diržas

m Dėl per didelio atstumo iki gylio ribotuvo pjaunant

didėja atatrankos pavojus. Tam pagal savo pjūklo grandinės duomenis turite patikrinti atstumą ir prireikus nušlifuoti dilde

m Gylio ribotuvo priekinę briauną užapvalinkite dil-

de. Turi būti išlaikyta pirminė pjovimo grandies forma.

Pažangiausius

66 І LT

Gylis matuoklis

Byla

Pažangiausius

Gylis matuoklis

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

* netiekiamos kartu su prietaisu!

Laikymas

Laikykite įrenginį ir jo reikmenis tamsioje, sausoje ir neužšąlančioje bei vaikams neprieinamoje vietoje. Optimali sandėliavimo temperatūra yra 5 - 30˚C. Laikykite elektrinį įrankį originalioje pakuotėje. Apdenkite elektrinį įrankį, taip jį apsaugosite nuo dulkių ir drėgmės.

Naudojimo instrukciją laikykite kartu su elektriniu įrankiu.

Maitinimo prijungimas

Sumontuotas elektros variklis jau paruoštas naudojimui. Sujungimas atitinka galiojančias VDE ir DIN nuostatas. Kliento naudojamas tinklo prijungimas ir ilginimo kabeliai taip pat turi atitikti šias nuostatas.

Sugadinti maitinimo kabeliai

Maitinimo kabelių izoliacija būna gan dažnai apgadinama.

Tokio apgadinimo priežastys gali būti:

• Prispaudimo vietos, kai maitinimo kabeliai išveda-

mi per langų ar durų plyšius.

• Sulenkimo vietos, kai maitinimo kabeliai netinka-

mai tvirtinami ar paklojami.

• Įpjovimai, užvažiavus ant maitinimo kabelių.

• Izoliacijos gadinimas kištuką ištraukiant iš elektros

lizdo laikant už laido.

• Įtrūkimai dėl izoliacijos senėjimo.

Tokie sugadinti maitinimo kabeliai neturi būti naudojami, dėl pažeistos izoliacijos jie kelia pavojų gyvybei. Reguliariai tikrinkite ar nesugadinti maitinimo kabeliai. Žiūrėkite, kad tikrinant maitinimo kabelius juose nebūtų įjungta tinklo srovė. Maitinimo kabeliai turi atitikti galiojančias VDE ir DIN nuostatas. Naudokite tik maitinimo kabelius, pažymėtus H05VV-F. Tokio tipo ženklinimas ant maitinimo kabelio yra privalomas.

Nemeskite senų prietaisų į buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga-

minio negalima mesti į buitines atliekas. Šį gaminį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, kurioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

Kintamosios srovės variklis

• Tinklo įtampa turi būti 230 V.

• Ilginimo laidai iki 25 m turi būti 1,5 kvadratinio mili-

metro skerspjūvio. Elektros įrangos prijungimą ir taisymą turi atlikti tik kvalikuotas elektrikas.

Jei turite klausimų, prašome nurodyti:

• Variklio srovės tipą

• Mašinos tipo etiketės duomenis

• Variklio tipo etiketės duomenis

Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeisimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba grąžinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

67 І LT

Galimi sutrikimai

Sutrikimas Galima priežastis Šalinimas

Neveikia grandinės galandimo įrenginys.

Grandinių galandimo įrenginys galanda su pertraukomis

Galandimo diskas įkaista Atšipęs arba pažeistas

Variklis burzgia, galandimo diskas sustoja

Neįprasta vibracija Pažeistas galandimo diskas Pakeiskite galandimo diską

• Nėra elektros srovės arba nutrūko jos tiekimas

• Pažeistas ilginamasis kabelis

• Pažeistas tinklo kištukas, sugedęs variklis arba jungiklis

• Pažeistas ilginamasis kabelis

• Vidinė klaida

• Sugedęs įj./išj. jungiklis

galandimo diskas

Blokuojamas galandimo diskas Pašalinkite daiktą

• Patikrinkite elektros srovės tiekimą, kištukinį lizdą, saugiklį

• Patikrinkite ilginamąjį kabelį, pažeistą kabelį nedelsdami pakeiskite

• Variklį arba jungiklį paveskite patikrinti arba suremontuoti ar pakeisti originaliomis dalimis kvalikuotam elektrikui.

• Patikrinkite ilginamąjį kabelį, pažeistą kabelį nedelsdami pakeiskite

• Kreipkitės į klientų aptarnavimo tarnybą

Pakeiskite galandimo diską

68 І LT

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Paskaidrojums par simboliem uz instrumenta

Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!

Lietojiet aizsargbrilles!

Lietojiet ausu aizsargus!

Rodoties putekļiem, lietojiet elpošanas masku!

Aizsardzības klase II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

69 І LV

Levads

Ierīces apraksts (Fig. A)

RAŽOTĀJS:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

CIENĪJAMAIS KLIENT,

Novēlam Jums daudz prieka un panākumus darbā ar savu jauno ierīci.

PIEZĪME:

Saskaņā ar atbilstošo likumdošanu par ražotāja atbildību, iekārtas ražotājs nenes atbildību par iekārtas bojājumiem, vai iekārtas radītajiem bojājumiem sekojošos gadījumos:

• Nepiemērota pārvietošana,

• Ekspluatācijas instrukciju neievērošana,

• Iekārtas remontu veikusi nepiederoša persona, ne-

vis pilnvarotā servisa speciālisti,

• Neatbilstošu rezerves daļu uzstādīšana un nomai-

ņa,

• Pielietošana pretēji norādījumiem,

• Elektriskās sistēmas bojājums elektrības tīkla lie-

tošanas noteikumu un VDA noteikumu 0100, DIN 57113 / VDE0113 neievērošanas rezultātā.

Mēs iesakām:

Pilnībā iepazīties ar ekspluatācijas instrukciju pirms iekārtas uzstādīšanas un ievades ekspluatācijā. Ekspluatācijas instrukcijas ir paredzētas, lai palīdzētu lietotājam tuvāk iepazīties ar iekārtu un izmantot tās pielietojuma iespējas saskaņā ar ieteikumiem. Ekspluatācijas instrukcijas satur svarīgu informāciju par to, kā droši, profesionāli un ekonomiski strādāt ar iekārtu, izvairīties no briesmām un dārga remonta, samazināt dīkstāvi un paildzināt iekārtas darbspējas laiku. Bez drošības noteikumiem, kas iekļauti ekspluatācijas instrukcijā, jāievēro arī atbilstošie vietējā likumdošanā sniegtie norādījumi, kas attiecas uz iekārtas lietošanu jūsu valstī. Uzglabājiet ekspluatācijas instrukciju līdz ar iekārtu. Izmantojiet plastmasas vāciņus, lai pasargātu to no putekļiem un mitruma. Katru reizi pirms iekārtas lietošanas pārlasiet ekspluatācijas instrukciju un ievērojiet tajā sniegtos norādījumus. Iekārtu var lietot tikai par darbībām ar to instruētas personas, kam sniegta arī informācija par iespējamajām briesmām. Jāievēro norādījumi par to, kāds ir minimālais vecums, kādā iespējams strādāt ar iekārtu.

1. Grozāmgalds saliktā veidā

2. Balsta galds 3a / 3b Stiprinājuma skrūve

4. Ķēdes atbalsts

5. Vadplāksnes

6. Vadsliede

7. Fiksācijas uzgrieznis

8. Regulēšanas skrūve (slīpēšanas dziļumam)

9. Slīpripa

10. Apvalks

11. Rok tur is

12. Ieslēgšanas-izslēgšanas slēdzis

13. Slīpēšanas galva

14. Skrūves

15. Uzgrieznis

16. Atloks

17. Aizsargapvalks

Izpakošana

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet no iekārtas iepakojuma materiālu, kā arī

iepakojuma / transportēšanas drošības elementus (ja tādi ir).

• Pārbaudiet, vai piegāde ir veikta pilnā sastāvā un

nekas netrūkst.

• Pārbaudiet, vai ierīce un tās aksesuāri nav bojāti

transportēšanas laikā.

• Ja ir iespējams, uzglabājiet iekārtas iepakojumu

līdz garantijas laika beigām.

BRĪDINĀJUMS Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērniem ir stingri aizliegts spēlēties ar plastmasas maisiņiem, foliju un sīkajām detaļām. Pastāv aizrīšanās un nosmakšanas draudi!

Paredzētā izmantošana

Ķēžu asinātājs ir piemērots zāģa ķēžu asināšanai. Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

70 І LV

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Elektroierīču vispārīgie drošības norādījumi

BRĪDINĀJUMS! Izlasiet visus drošības norādījumus un instrukcijas.

Ja drošības norādījumus un instrukcijas neņem vērā, var gūt elektrošoku, apdegumus un/vai smagas traumas.

Uzglabājiet visus drošības norādījumus un instrukcijas, lai nepieciešamības gadījumā tos varētu izmantot turpmāk.

Drošības norādījumos izmantotais jēdziens “elektroierīce“ attiecas uz elektroierīcēm, kuras darbina no elektrotīkla (ar barošanas vadu), un zu elektroierīcēm, kuras darbina ar akumulatoru (bez barošanas vada).

Drošība darba vietā

• Uzturiet darba vietu tīru un labi apgaismotu. Ne-

kārtības vai neapgaismotas darba vietas dēļ var notikt nelaimes gadījums.

• Nestrādājiet ar elektroierīci sprādzienbīstamā vi-

dē, kur atrodas degoši šķidrumi, gāzes vai putekļi. Elektroierīces rada dzirksteles, kas var aizdedzināt putekļus vai tvaikus.

• Elektroierīces lietošanas laikā neļaujiet bērniem

vai nepiederošām personām atrasties tās tuvumā. Ja nekoncentrēsieties darbam, varat zaudēt kontroli pār ierīci.

Elektriskā drošība

• Elektroierīces pieslēguma kontaktdakšai ir jāatbilst

kontaktligzdai. Nekādā gadījumā nedrīkst izmainīt kontaktdakšu. Neizmantojiet adapteru kontaktdakšas kopā ar drošības nolūkos iezemētajām elektroierīcēm. Neizmainītas kontaktdakšas un piemērotas kontaktligzdas samazina elektrošoka risku.

• Izvairieties no saskares ar iezemētām virsmām,

piemēram, caurulēm, apkures sistēmām, plītīm un ledusskapjiem. Pastāv paaugstināts elektrošoka risks, ja atrodaties saskarē ar iezemētu priekšmetu.

• Nepakļaujiet elektroierīci lietus un slapjuma iedar-

bībai. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.

• Elektroierīces pārnēsāšanai, uzkāršanai vai kon-

taktdakšas izvilkšanai no kontaktligzdas neizmantojiet barošanas vadu. Sargājiet barošanas vadu no karstuma, eļļas, asām malām vai ierīces kustīgajām detaļām. Bojāti vai samudžināti barošanas vadi palielina elektrošoka risku.

• Ja ar elektroierīci strādājat ārā, izmantojiet tikai

āra darbiem piemērotus pagarinātāja vadus. Pagarinātāja vads, kas ir piemērots darbam ārā, mazina elektrošoka risku.

• Ja nevarat izvairīties no elektroierīces lietoša-

nas mitrā vidē, lietojiet automātisko aizsardzības slēdzi, kas nostrādā strāvas noplūdes brīdī.

Automātiskā aizsardzības slēdža lietošana mazina elektrošoka risku. Vienmēr pārbaudiet, vai strāvas spriegums atbilst spriegumam, kas norādīts elektroinstrumenta plāksnītē.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Cilvēku drošība

• Esiet uzmanīgs, pievērsiet uzmanību tam, ko da-

rāt, un strādājiet saprātīgi ar elektroierīci. Nelietojiet elektroierīci, ja esat noguris vai narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības dēļ elektroierīces lietošanas laikā var gūt nopietnus savainojumus.

• Lietojiet individuālos aizsarglīdzekļus un vienmēr

strādājiet aizsargbrillēs. Individuālo aizsardzības līdzekļu, piemēram, respiratora, neslīdošu aizsargapavu, ķiveres vai ausu aizsargu, lietošana atkarībā no elektroierīces veida un lietošanas mazina traumu gūšanas risku.

• Izvairieties no ierīces nejaušas ieslēgšanas. Pār-

liecinieties, ka pirms pieslēgšanas elektrotīklam un/vai akumulatoram, kā arī pirms ierīces pacelšanas vai pārvietošanas elektroierīce ir izslēgta. Nenesiet elektroierīci, ja jūsu pirksts atrodas uz slēdža un nepievienojiet ieslēgtu ierīci elektroapgādes sistēmai – tas var izraisīt negadījumus.

• Pirms elektroierīces ieslēgšanas noņemiet uzstā-

dīšanas instrumentus vai uzgriežņu atslēgu. Instruments vai atslēga, kas atrodas rotējošas ierīces detaļā, var izraisīt traumas.

• Valkājiet piemērotu apģērbu. Nevalkājiet platu ap-

ģērbu vai rotaslietas. Sargājiet matus, apģērbu un cimdus no kustīgām detaļām. Brīvs apģērbs, rotaslietas vai gari mati var iekļūt kustīgajās detaļās.

• Ja ierīcei var piemontēt putekļu nosūkšanas un

putekļu uztveršanas ierīces, pārliecinieties, ka tās ir pievienotas un tiek pareizi izmantotas. Putekļu sūcēja lietošana var mazināt apdraudējumus, ko izraisa putekļi.

Elektroierīces izmantošana un lietošana

• Nepārslogojiet ierīci. Izmantojiet elektroierīci, kas

paredzēta veicamajam darbam. Ar piemērotu elektroierīci norādītajā jaudas diapazonā darbs veiksies labāk un drošāk.

• Nelietojiet elektroierīci, kam ir bojāts slēdzis. Elek-

troierīce, ko vairs nevar ieslēgt vai izslēgt, ir bīstama un tā ir jāsalabo.

• Pirms ierīces regulēšanas, detaļu nomaiņas vai

ierīces novietošanas atvienojiet kontaktdakšu no kontaktligzdas un/vai izņemiet akumulatoru. Šis piesardzības pasākums novērš elektroierīces nejaušu iedarbināšanu.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

71 І LV

• Elektroierīces, kuras nelietojat, uzglabājiet bēr-

niem nepieejamā vietā. Neļaujiet lietot ierīci personām, kuras nav iepazinušās ar ierīci vai nav izlasījušas šo instrukciju. Elektroierīces ir bīstamas, ja tās lieto nepieredzējušas personas.

• Rūpīgi kopiet elektroierīces. Pārbaudiet, vai kustī-

gās detaļas darbojas nevainojami un neķeras, vai detaļas nav salūzušas vai bojātas tiktāl, ka traucē elektroierīces darbību. Pirms ierīces lietošanas nododiet bojātās detaļas remontēšanai. Daudzu negadījumu cēlonis ir slikti koptas elektroierīces.

• Nodrošiniet, lai griezējinstrumenti būtu asi un tīri.

Rūpīgi kopti griezējinstrumenti ar asām griezējmalām iestrēgst mazāk un ir vieglāk vadāmi.

• Izmantojiet elektroierīci, tās piederumus, papil-

dierīces utt. atbilstoši šiem norādījumiem. Turklāt ņemiet vērā darba apstākļus un izpildāmo darbu. Elektroierīču lietošana mērķiem, kas atšķiras no paredzētajiem, var izraisīt bīstamas situācijas.

Serviss

• Elektroierīces remontu drīkst veikt tikai kvalicēti

speciālisti, izmantojot tikai oriģinālās rezerves daļas. Tādējādi tiek nodrošināta elektroierīces drošības saglabāšana.

Papildu drošības norādījumi

• Pievienojiet ierīci tikai pie kontaktligzdas, kura ir

aprīkota ar automātiskās aizsardzības slēdzi, kas nostrādā noplūdes strāvas parādīšanās brīdī (FI slēdzis), ar aplēses noplūdes strāvu, nepārsniedzot 30 mA.

• Sargājiet tīkla barošana kabeli un pagarinātāja ka-

beli no slīpripas. Bojājuma vai pārgriešanas gadījumā nekavējoties atvienojiet tīkla kontaktspraudni no kontaktligzdas. Nepieskarieties vadam, pirms tas nav atvienots no tīkla. Pastāv risks, ko rada elektriskais trieciens.

• Spraudņa vai savienošanas vada nomaiņa vien-

mēr jāizpilda elektroinstrumenta ražotājam vai tā klientu apkalpošanas dienestam, lai nepieļautu bīstamību.

• Ieslēdziet ierīci tikai tad, ja tā ir droši uzstādīta uz

darba virsmas.

• Savai drošībai lietojiet tikai piederumus un papil-

dierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs.

• Izmantojiet tikai slīpripas, kuru uzdrukātais apgrie-

zienu skaits ir vismaz tik liels, kāds norādīts ierīces datu plāksnītē.

• Pirms lietošanas veiciet slīpripas vizuālo apska-

ti. Neizmantojiet bojātas vai deformētas slīpripas. Nomainiet nolietotu slīpripu.

• Uzmaniet, lai dzirksteles, kas rodas slīpēšanas lai-

kā, neradītu risku, piem., netrāpītu personām vai neaizdedzinātu viegli uzliesmojošas vielas.

• Nekad neturiet pirkstus starp slīpripu un dzirksteļu

aizsargu vai aizsargapvalku tuvumā. Pastāv risks, ko rada saspiešana.

• Ierīces rotējošās daļas nevar nosegt funkcionālo

apsvērumu dēļ. Tādēļ rīkojieties apdomīgi un labi noturiet darba materiālu, lai nepieļautu noslīdēšanu, kā rezultātā jūsu rokas var nonākt saskarē ar slīpripu.

• Darba materiāls slīpēšanas laikā sakarst. Ne-

satveriet to aiz apstrādājamās vietas, ļaujiet tam atdzist. Pastāv apdedzināšanās risks. Neizmantojiet dzesēšanas līdzekli vai tamlīdzīgu līdzekli.

• Nestrādājiet ar ierīci, ja esat noguris vai pēc al-

kohola vai tablešu lietošanas. Vienmēr savlaicīgi veiciet darba pārtraukumu.

• Izslēdziet ierīci un izvelciet tīkla kontaktspraudni

• lai atbrīvotu bloķētu darbinstrumentu,

• ja savienošanas vads ir bojāts vai sapinies,

• ja rodas neparasti trokšņi.

Atlikušie riski

Pat ja lietojat šo elektroierīci atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēļ var rasties šādi riski:

• plaušu bojājumi, ja netiek lietota piemērota putekļu

aizsargmaska;

• dzirdes bojājumi, ja netiek lietoti piemēroti ausu

aizsargi;

• veselības kaitējumi, ko izraisa plaukstu un roku

vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neapkopj.

Tehniskie parametri

Nominālais spriegums: 230V~ 50Hz Jaudas patēriņš: 220W Apgriezienu skaits tukšgaitā: 7500 min

-1

Iestatīšanas leņķis: 35° - 0° - 35° Asināšanas disku Ø (iekšējais): 10mm Asināšanas disku Ø (ārējais): 100mm Asināšanas diska biezums: 3,2mm Aizsargizolācija: II Svars: 1,8kg

Trokšņu līmenis

Trokšņu līmenis atbilstoši EN 61029.

Skaņas spiediena līmenis L Nenoteiktība K

Skaņas jaudas līmenis L Nenoteiktība K

Izmantojiet ausu aizsargus.

Skaņas ietekmē var tikt radīti dzirdes pasliktināšanās riski.

Kopējās vibrācijas vērtības (vektorsumma trijos virzienos) ir noteikta atbilstoši EN 61029.

87 dB(A)

3 dB

100 dB(A)

3 dB

72 І LV

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Asināšana

Vibrāciju emisijas vērtība ah = 3,73 m/s² Kļūda K = 1,5 m/s²

Brīdinājums! Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī izņēmuma gadījumos pārsniegt norādīto vērtību.

Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu.

Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai.

Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu minimālas!

• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.

• Regulāri apkopiet un tīriet ierīci.

• Savu darba veidu pielāgojiet ierīcei.

• Nepārslogojiet ierīci.

• Nepieciešamības gadījumā lieciet veikt ierīces pār-

baudi.

• Izslēdziet ierīci, kad no nelietojat.

• Strādājiet cimdos.

Lietošanas sākšana

Tīkla pieslēgums

Salīdziniet ierīces datu plāksnītē norādīto spriegumu, piem., 230 V ar tīkla spriegumu un pievienojiet ķēdes asināšanas ierīci pie attiecīgās un noteikumiem atbilstoši iezemētās kontaktligzdas.

Maiņstrāvas motors:

Izmantojiet kontaktligzdu ar aizsargkontaktu, tīkla spriegums 230 V ar automātisku aizsardzības slēdzi, kas nostrādā noplūdes strāvas parādīšanās brīdī, un ar 10 A inerto drošinātāju. Izmantojiet savienošanas kabeļus vai pagarinātāja kabeļus, kuru dzīslas šķērsgriezums ir vismaz 1,5 mm².

Ieslēgšana Nelietojiet ierīci, kurai nevar ieslēgt un izslēgt slēdzi. Bojāti slēdži nekavējoties jāsalabo vai jānomaina klientu apkalpošanas dienestam.

Nospiediet ieslēgšanas-izslēgšanas slēdzi uz “I”.

Izslēgšana

Lai izslēgtu ierīci, nospiediet ieslēgšanas-izslēgšanas slēdzi uz “0”.

Sagatavošanās lietošanas sākšanai

Lai panāktu mašīnas nevainojamo funkcionēšanu, izpildiet šīs instrukcijas norādes. Jums vēl jāveic šādas darbības:

• Grozāmgalda montāža

• Ierīces droša novietošana

Grozāmgalda montāža

1. Novietojiet grozāmgaldu (1) uz balsta galda (2) (A

att.).

2. Uzskrūvējiet stiprinājuma skrūvi (7) uz ksācijas

skrūves (B att.).

Ķēdes asināšanas ierīces montāža uz darbgalda

Ierīce drošai lietošanai nekustīgi jāpiestiprina pie darbgalda stūra vai galda stūra. Ja iespējams, šīm nolūkam izmantojiet visus trīs stiprinājuma punktus. Turklāt ievērojiet, lai zāģa ķēdes padziļinājums, kā arī piekļuve ksācijas uzgrieznim paliktu brīva (C att.).

Padoms: papildus mēs iesakām gumijas paliktni trokšņa un vibrāciju samazināšanai (nav iekļauts piegādes komplektā)

Darba norādījumi

m Pirms darba sākuma ievērojiet šādus punktus:

• Vai darba vieta ir sakopta?

• Vai ķēdes asināšanas ierīce ir nekustīgi uzstādīta

uz darbgalda?

• Jūs nedrīkstat sākt lietot ierīci, pirms neesat izlasī-

jis šo lietošanas instrukciju, ievērojis visas minētās norādes un uzstādījis ierīci, kā aprakstīts!

Darbs ar ķēdes asināšanas ierīci

m Slīpripai jābūt nosegtai ar aizsargapvalku (17) tik

tālu, cik vien tas ir iespējams. Šim nolūkam atskrūvējiet abas skrūves (14) un atbilstoši noregulējiet aizsargapvalku. D att.

m Vienmēr turiet rokas drošā attālumā no rotējošās

slīpripas.

• Neizmantojiet bojātas slīpripas vai tādas, kurām ir

izmainīta forma.

• Strādājiet tikai tad, kad slīpripa ir sasniegusi mak-

simālo apgriezienu skaitu.

• Drīkst apstrādāt tikai zāģa ķēdes, kuras var droši

uzlikt un vadīt

Novietojiet ierīci tādā vietā, kas izpilda šādus nosacījumus:

• neslīdoša

• bez vibrācijām

• līdzena

• tīra un sausa

• brīva no paklupšanas riskiem

• pietiekami gaismas apstākļi

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Darbs ar ķēdes asināšanas ierīci

Zāģa ķēžu asināšana

Pirms ierīces katras regulēšanas reizes:

• Izslēdziet ierīci

• Nogaidiet slīpripas apstādināto stāvokli

• Atvienojiet tīkla kontaktspraudni

73 І LV

Visu griešanas locekļu slīpēšana

Lai slīpētu griešanas locekļu griezējmalu rīkojieties šādi:

1. Jūs noregulējat slīpēšanas leņķi: Atskrūvējot

ksācijas uzgriezni (7), pagrieziet grozāmgaldu par apm. 30° un atkārtoti pievelciet ksācijas uzgriezni.

m Griešanas locekļu griezējmalas parasti asina leņ-

ķī, kas ir 30 un 35 grādu robežās.

2. Atskrūvējiet stiprinājuma skrūvi (3b) un ievieto-

jiet zāģa ķēdi vadsliedē (6) starp vadplāksnēm (5) (E att.).

3. Atlociet ķēdes atbalstu (4) uz leju un pavelciet

zāģa ķēdi tiktāl uz aizmuguri, līdz slīpējamais griešanas loceklis piekļaujas pie atbalsta (F att.).

4. Precīzam ieregulējumam pavelciet slīpēšanas

galvu (13) pret griešanas locekli. Noregulējiet attālumu ar stiprinājuma skrūvi (3a) tādā veidā, lai slīpripa pieskaras pie griešanas locekļa. Papildus regulējiet slīpēšanas dziļumu ar regulēšanas skrūvi (8) (G att.).

5. Pievelciet stiprinājuma skrūvi (3b) → zāģa ķēde

ir noksēta (H att.).

6. Uzmanīgi slīpējiet griešanas locekļa griezējmalu.

m Lai novērstu zāģa ķēdes bojājumus, noslīpējiet

tik īsi, cik tas ir iespējams un tikai tik daudz materiāla, cik tas ir nepieciešams. (I att.).

7. Slīpējiet katru otro griezējmalu, veicot darbību

5 un 6.

m Atzīmējiet pirmo griešanas locekli, piem., ar krī-

ta svītru. Tādā veidā jūs nepieļausiet griešanas locekļu divkāršu asināšanu.

8. Pagrieziet grozāmgaldu uz otrās puses 30° un

slīpējiet atlikušās griezējmalas, kā aprakstīts.

Dziļuma ierobežotāja attāluma regulēšana

Kad visas griešanas locekļu griezējmalas ir uzasinātas, zāģa ķēde ir asa, taču tā iespējams negriež. Tādēļ arī vienmēr jābūt dziļuma ierobežotāja attālumam (attālumam starp dziļuma ierobežotāju un griezējmalu). Parasti tas ir 0,5 – 0,8 mm.

5-8 mm

līderi

dziļums mērītājs

līderi

dziļums mērītājs

Apkope

m Brīdinājums! Pirms jebkādu regulēšanas, apkopes vai remonta darbu veikšanas, atvienojiet ierīci no elektriskā strāvas avota!

Vispārējā apkope

• Nodrošiniet aizsargierīču, gaisa restīšu un motora

telpas stāvokli cik vien tīru to ir iespējams uzturēt

• Tīriet iekārtu ar tīru lupatiņu vai tīriet to ar saspiestu

gaisu pie zema spiediena

• Mēs Jums iesakām veikt iekārtas tīrīšanas darbus

pēc katras izmantošanas reizes

• Regulāri tīriet iekārtu ar mitru drāniņu, izmantojot

ziepes uz eļļas bāzes

• Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus;

tie var sabojāt iekārtas plastmasas detaļas. Pārliecinieties, lai nekādā gadījumā iekārtā nenokļūst ūdens

Slīpripas nomaiņa

• Neizmantojiet bojātas slīpripas vai tādas, kurām ir

izmainīta forma.

• Neizmantojiet slīpripas, kuras neatbilst šajā lieto-

šanas instrukcijā norādītajiem raksturlielumiem

1. Atskrūvējiet skrūvējamos apvalkus (14) un noņe-

miet aizsargapvalku (17) (J att.).

2. Noņemiet apvalku (10) (K att.).

3. Slīpripas noksēšanai ievietojiet skrūvgriezi vai

rēdzi (Ø 4 mm) šim nolūkam paredzētajā caurumā (L att.).

4. Atskrūvējiet uzgriezni (15) (L att.).

5. Noņemiet uzgriezni, priekšējo atloku (16), slīpripu

(9) un aizmugurējo atloku (16) (L att.).

6. Notīriet atlokus.

7. Uzstādīšanu veic apgrieztā kārtībā.

m Pārāk liels dziļuma ierobežotāja attālums palielina

atsitiena risku zāģēšanas laikā. Šim nolūkam saskaņā ar zāģa ķēdes datiem jāpārbauda attālums un, ja nepieciešams, jānovīlē ar vīli

m Ievērojiet, lai dziļuma ierobežotāja priekšējo malu

jūs noapaļojat ar vīli. Jāsaglabā griešanas locekļa sākotnēja forma.

74 І LV

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Informācija par apkalpošanu

Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: slīpēšanas vide, Oglekļa otas, jostas

* Nav noteikti jābūt piegādes komplektā!

Uzglabāšana

Uzglabājiet iekārtu un tās piederumus tumšā, sausā, bezsala un bērniem nepieejamā vietā. Optimāla uzglabāšanas temperatūra ir amplitūdā starp 5 un 30˚C. Uzglabājiet elektroierīci oriģinālajā iepakojumā. Apsedziet elektroierīci, lai nodrošinātu aizsardzību no putekļiem un mitruma.

Lietošanas instrukciju glabājiet vienmēr kopā ar elektroierīci.

Elektriskais savienojums

Uzstādītais elektromotors ir gatavs darbības uzsākšanai. Pieslēgums ir atbilstošs attiecīgajiem VDE un DIN normatīviem. Klienta pusē esošajam elektropieslēgumam un pielietotajam pagarinātājkabelim ir jāatbilst ražotāja noteiktajām norādēm.

Bojāts elektrības pieslēguma kabelis

Elektrisko savienojumu līnijās bieži veidojas izolācijas bojājumi.

Tam par iemeslu var būt sekojoši apstākļi:

• Spiediena vietas, kas veidojas, kad savienojuma

kabeļi tiek izvilkti caur logu un durvju ailēm

• Bojājumu vietas nepareiza stiprinājuma vai nepa-

reiza pieslēguma kabeļa izvilkšanas procesa veikšanā

• Griezuma vietas, kas rodas, pārbraucot pāri pieslē-

guma kabelim

• Izolācijas bojājumi, kas rodas izvelkot kabeli no

kontaktligzdas

• Plaisas, kas rodas izolācijai novecojot

Šādi bojāti elektropieslēguma kabeļi nedrīkst tikt izmantoti un dēļ izolācijas bojājumiem ir veselībai bīstami. Regulāri pārbaudiet pieslēguma kabeļus vai tie nav bojāti. Pievērsiet uzmanību tam, lai pārbaudes rezultātā pieslēguma kabeļi neatrastos pieslēgi pie strāvas avota. Elektropieslēguma kabeļiem ir jāatbilst noteiktajiem VDE un DIN normatīviem. Izmantojiet tikai pieslēguma kabeļus ar marķējumu H05VV-F. Uz pieslēguma kabeļa noteikti ir jābūt norādītai informācijai par kabeļa tipu.

Jautājumu gadījumā norādiet sekojošos datus:

• Motora strāva

• Uz iekārtas plāksnes esošos datus

• Uz iekārtas motora plāksnes esošos datus

Likvidācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietē-

jiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakaļ tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā pašvaldībā, atkritumu utilizācijas sabiedriskajā organizācijā, pilnvarotajā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā.

Maiņas motors

• Tīkla spriegumam jābūt 230 V~

• Pagarinātājam, kura garums ir līdz 25 m, šķērsgrie-

zuma diametram jābūt 1.5 kvadrātmilimetram

Elektroierīces remonts un apkope var tikt veikta tikai pie kvalicēta elektriķa.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

75 І LV

Iespējamie traucējumi

Traucējums Iespējamais cēlonis Novēršana

Ķēdes asināšanas ierīce nedarbojas.

Ķēdes asināšanas ierīce slīpē ar pārtraukumiem

Slīpripa sakarst Slīpripa ir neasa vai bojāta Nomainiet slīpripu

Motors rūc, slīpripa apstājas

Neparastas vibrācijas Slīpripa ir bojāta Nomainiet slīpripu

• Nav strāvas vai ir elektroapgādes pārtraukums

• Bojāts pagarinātāja kabelis

• Bojāts tīkla

kontaktspraudnis, motors vai slēdzis

• Bojāts pagarinātāja kabelis

• Iekšēja kļūda

• Bojāts ieslēgšanas/

izslēgšanas slēdzis

Nosprostota slīpripa Noņemiet priekšmetu

• Pārbaudiet elektroapgādi, kontaktligzdu, drošinātāju

• Pārbaudiet pagarinātāja kabeli, nekavējoties nomainiet bojāto kabeli

• Uzticiet kvalicētam elektriķim, kam ir piešķirta koncesija, pārbaudīt vai salabot motoru un slēdzi, vai nomainīt ar oriģinālajām daļām.

• Pārbaudiet pagarinātāja kabeli, nekavējoties nomainiet bojāto kabeli

• Vērsieties klientu apkalpošanas dienestā

76 І LV

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

A készüléken található szimbólumok magyarázata

Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat!

Viseljen védőszemüveget!

Viseljen hallásvédőt!

Porképződésnél viseljen légzőmaszkot!

Védelmi osztály II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

77 І HU

Bevezetés

A készülék leírása (Fig. 1/B/D/L)

GYÁRTÓ: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

TISZTELT VÁSÁRLÓ!

Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja.

KEDVES VÁSÁRLÓ!

A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,

• a használati utasítások be nem tartása,

• harmadik személy által végzett, szakképzetlen ja-

vítások,

• nem eredeti alkatrészek beszerelése és cseréje,

• szakszerűtlen használat,

• az elektromos rendszer kiesése az elektromos elő-

írások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.

JAVASL ATOK:

Mielőtt a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét. Az üzemelési utasítások célja a készülékkel való ismerkedésének megkönnyítése és a használati lehetőségeinek megismertetése. Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére. A használati útmutatóba foglalt biztonsági utasításokon kívül mindenképpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan. Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződéstől és a nedvességtől, és tárolja a készülék közelében. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort. A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások kiegészítéseként be kell tartani az általánosan elismert műszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor.

1. Forgó tányér, komplett

2. Rögzítő asztal 3a / 3b Rögzítő csavar

4. Láncütköző

5. Vezetőlap

6. Vezetősín

7. Rögzítő anya

8. Beállító csavar (köszörülési mélységhez)

9. Köszörűtárcsa

10. Fedél

11. Fo gan t yú

12. BE-KI-kapcsoló

13. Köszörű fejrész

14. Csavar

15. Anya

16. Tárcsa

17. Védőfedélnek

A szállítás terjedelme

• Nyissa ki a csomagolást és vegye ki óvatosan a

készüléket a csomagolásból.

• Távolítsa el a csomagolási anyagot valamint a cso-

magolási- / és szállítási biztosítékot (ha létezik).

• Ellenőrizze le, hogy teljes a szállítás terjedelme.

• Ellenőrizze le a készüléket és a tartozékrészeket

szállítási károkra.

• Ha lehetséges, akkor őrizze meg a csomagolást a

garanciaidő lejáratának a végéig.

FIGYELEM

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

Rendeltetésszerűi használat

A láncélesítő csak a fűrészláncok élesítésére alkal-

mas

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye gyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.

78 І HU

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Alltalanos biztonsagi utasitasik elektromos szerszamokhoz

FIGYELMEZTETES Olvasson minden biztonsagi utasitast es rendelkezest el.

A biztonsagi utasitasok es rendelkezesek betartasan beluli mulasztas aramcsapast, tűzet es/vagy nehez seruleseket okozhat.

Őrizze meg a biztonsagi utalasokat es utasitasokat a jovőre nezve.

A biztonsagi utasitasban hasznalt kifejezes „elektromos szerszam“ a halozaton keresztul uzemeltetett elektromos szerszamokra (halozati kabellel) es az akku altal uzemeltetett elektromos szerszamokra (halozati kabel nelkul) vonatkozik.

Munkahely

• Tartsa tisztán és rendben a munkaterületet. A ren-

detlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne dolgozzon a készülékkel olyan robbanásveszé-

lyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikrákat képeznek, amelyek meggyújthatják a port vagy a gőzöket.

• Az elektromos szerszám használata során tartsa

távol a gyermekeket és más személyeket. A gyelem elterelése miatt elveszítheti uralmát a készülék felett.

Elektromos biztonság

• A készülék csatlakozódugója illeszkedjen a csat-

lakozóaljzatba. A hálózati csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott készülékekkel együtt ne használjon adapteres csatlakozót. A változatlan hálózati csatlakozódugók ás a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.

• Kerülje el a teste földelt felületekkel, például csö-

vekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnövekedik az áramütés kockázata, ha a teste földelve van.

• Tartsa esőtől és nedvességtől távol a készüléket.

Az elektromos készülékbe hatoló víz növeli az áramütés kockázatát.

• Ne használja a hálózati kábelt a rendeltetésétől

eltérő módon, például a készülék szállításához, felakasztásához vagy a hálózati csatlakozó aljzatból való kihúzásához. Tartsa hőtől, olajtól, éles élektől és a készülék maguktól mozgó alkatrészeitől távol a hálózati kábelt. A sérült vagy összekeveredett hálózati kábel növeli az áramütés kockázatát.

• Ha a szabadban dolgozik az elektromos szer-

számmal, akkor csak olyan hosszabbító kábeleket alkalmazzon, amelyek használata kültéren is engedélyezett. A kültéri használatra engedélyezett hosszabbító kábel használata csökkenti az áramütés kockázatát.

• Ha elkerülhetetlen, hogy nedves környezetben

használja az elektromos szerszámot, akkor használjon áramvédő kapcsolót. Az áramvédő kapcsoló használata csökkenti az áramütés kockázatát. Mindig ellenőrizze, hogy a hálózati feszültség megfelel-e az elektromos szerszám típustábláján megadott feszültségnek.

Figyelmeztetés! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét.

Személyekre vonatkozó biztonság

• Legyen óvatos. Figyeljen arra, amit csinál, és az

elektromos szerszám használata során tiszta ésszel cselekedjen. Ne használja a készüléket, ha fáradt vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. A készülék használata során egy pillanatnyi gyelmetlenség is súlyos sérüléseket okozhat.

• Viseljen személyi védőfelszerelést, és mindig

használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például porvédő maszk, biztonsági kesztyű, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.

• Kerülje el az akaratlan üzembe helyezést. A szer-

szám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha a készülék szállítása közben a kapcsolón tartja az ujját vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor sérülésekre kerülhet sor.

• A készülék bekapcsolása előtt távolítsa el a beállí-

tó szerszámokat vagy a csavarkulcsokat. A készülék forgó részében található szerszám vagy kulcs sérüléseket okozhat. Ne becsülje túl magát. Gondoskodjon a stabil állásról, és mindig őrizze meg egyensúlyát. Ezáltal váratlan helyzetekben is jobban irányíthatja a készüléket.

• Megfelelő ruházatot viseljen. Ne viseljen túl bő

ruházatot vagy ékszereket. Haját, ruházatát és kesztyűjét tartsa távol a maguktól mozgó alkatrészektől. A maguktól mozgó alkatrészek megragadhatják a laza ruházatot, ékszereket vagy a hosszú hajat

• Ha lehetséges a porszívó és -gyűjtő berendezé-

sek felszerelése, akkor győződjön meg arról, hogy ezek csatlakoztatva vannak, és megfelelően használhatók. Ezen berendezések használata csökkenti a por által okozott veszélyeket.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

79 І HU

Az elektromos szerszámok gondos kezelése és használata

• Ne terhelje túl a készüléket. Munkájához az ahhoz

meghatározott elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományokban.

• Ne használjon olyan elektromos szerszámot,

amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

• Húzza ki a hálózati csatlakozót az aljzatból, és/

vagy vegye ki az akkumulátort, mielőtt beállításokat végez a készüléken, tartozékokat cserél ki vagy félreteszi a készüléket. Ezen elővigyázatossági intézkedések megakadályozzák a készülék akaratlan elindulását.

• Tartsa gyermekektől távol a nem használt elekt-

romos szerszámokat. Ne hagyja, hogy a készüléket olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

• Gondosan ápolja a készüléket. Ellenőrizze, hogy a

készülék mozgó alkatrészei kifogástalanul működnek-e, nem szorulnak-e, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének a készülék működésére. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.

• Tartsa élesen és tisztán a vágószerszámokat. A

gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be és könnyebben vezethetők.

• Az elektromos szerszámot, tartozékokat, betéteket

stb. jelen utasításoknak, illetve a kifejezetten ezen készüléktípushoz előírtaknak megfelelően használja. Közben vegye gyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

Szerviz

• Hagyja az elektromos szerszamat csakis kvali-

kalt szakszemelyzet altal es cask originalis-potalkatreszekkel megjavitattni. Azaltal biztositva lesz, hogy tovabbra is fennall az elektromos szerszam biztonsaga.

További biztonsági utasítások

• A berendezést csak egy hibaáram védőberende-

zéssel (FI-kapcsolóval) ellátott csatlakozó aljzatba lehet csatlakoztatni, 30 mA-nél nem nagyobb méretezési hibaárammal.

• Tartsa távol a hálózati kábelt és a hos- szabbító

vezetéket a csiszolótárcsától és a fűrészlánctól. Rongálódás vagy átvágás esetén azonnal húzza ki a dugót a csatlakozó aljzatból. Ne érjen a vezetékhez, mielőtt kihúzná a hálózatból. Elektromos ütés veszélye áll fenn.

• A veszélyek elkerülése érdekében a csatlakozó

vagy csatlakozókábel cseréjét mindig az elektromos készülék gyártójával vagy az ügyfélszolgálattal kell elvégeztetni.

• Csak akkor kapcsolja be a készüléket, ha az biz-

tonságosan van felszerelve a munkafelületre.

• Saját biztonsága érdekében csak a használati

útmutatóban megadott vagy a szerszám gyártója által ajánlott vagy megadott tartozékokat és kiegészítő készülékeket használjon.

• Csak a gyártó által ajánlott csiszoló szerszámokat

használjon. Ne használjon fűrészlapot. Győződjön meg arról, hogy a méretek illenek a készülékhez.

• Csak olyan csiszolókorongot használjon, amelynek

a feltüntetett fordulatszáma legalább olyan magas, mint a készülék adattábláján megadott érték.

• Használat előtt szemrevételezze a csiszolóko-

rongot. Ne használjon sérült vagy deformálódott csiszolókorongot. Cserélje ki a kopott csiszolókorongot.

• Soha ne használja a készüléket szikrafogó vagy

védőburkolat nélkül. A szikrafogót rendszeresen igazítsa újra, hogy kiegyenlítse a csiszolókorong kopását (távolság max. 2 mm).

• Cserélje ki a csiszolókorongot legkésőbb akkor,

amikor a szikrafogó és a munkadarab-támasz már nem állítható max. 2 mm távolságra.

• Ügyeljen arra, hogy a csiszolás során keletkező

szikra ne jelentsen veszélyt, például ne érjen személyeket vagy ne gyújtson meg gyúlékony anyagokat.

• Csiszolás, polírozás és darabolás során mindig

viseljen védőszemüveget, védőkesztyűt, légzésvédőt és fülvédőt.

• Soha ne nyúljon a csiszolókorong és szikrafogó

közé vagy a védőburkolat közelébe. Zúzódás veszélye áll fenn.

• A készülék forgó alkatrészeit funkcionális okokból

nem lehet lefedni. Cselekedjen tehát óvatosan, és tartsa erősen a munkadarabot, hogy elkerülje a munkadarab megcsúszását, ami által keze a csiszolószalaggal vagy a csiszolókoronggal érintkezhet.

• A munkadarab csiszolás közben felforrósodik. Ne

érintse meg a megmunkált részt, hagyja kihűlni. Égési sérülés veszélye áll fenn. Ne használjon hűtőfolyadékot vagy hasonlókat.

• Ne dolgozzon a készülékkel, ha fáradt vagy alko-

hol, illetve gyógyszer befolyása alatt áll. Tartson mindig időben szünetet.

• Kapcsolja ki a készüléket és húzza ki a hálózati

csatlakozót egy blokkolt szerszám kioldásához, ha a csatlakozó kábel sérült vagy ös szegabalyodott, szokatlan zajok esetén.

80 І HU

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Maradék kockázat

Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

• Tüdőkárok, ha nem visel megfelelő porvédőmasz-

kot.

• Hallás károsodás, ha nem visel megfelelő zajcsök-

kentő fülvédőt.

• Egészségi károk, amelyek a kéz-kar-rezgésekből

adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

• Csak kifogástalan készülékeket használni.

• A készüléket rendszeresen karbantartani és meg-

tisztítani.

• Illessze a munkamódját a készülékhez.

• Ne terhelje túl a készüléket.

• Hagyja adott esetben leellenőrizni a készüléket.

• Kapcsolja ki a készüléket, ha nem használja.

• Hordjon kesztyűket.

Üzembe helyezési előkészületek

Technikai adatok

Névleges feszültség: 230V~ 50Hz Teljesítményfelvétel: 220W Üresjárati fordulatszám: 7500 min

-1

Beállítószöglet: 35° - 0° - 35° Köszörülőkorongok – Ø (belül): 10mm Köszörülőkorongok – Ø (kívül): 100mm Köszörülőkorongvastagság: 3,2mm Védőizolálva II Tömeg: 1,8kg

Zaj és vibráció

Ennek a fűrésznek a zajértékei az EN 61029 szerint lettek mérve.

Hangnyomásmérték L Bizonytalanság K Hangteljesítménymérték L Bizonytalanság K

Viseljen hallásvédőt.

A zaj halláskárosodást okozhat.

Az összesített rezgésértékeket (a három irány vektorösszege) az EN 61029 szabvány előírásainak megfelelően határoztuk meg.

Csiszolni

Rezgésemisszióértékek ah = 3,73 m/s² Bizonytalanság K = 1,5 m/s²

87 dB(A)

3 dB

100 dB(A)

3 dB

A gép kifogástalan működése érdekében kövesse ennek az útmutatónak a tájékoztatásait. Még a következőket végezze el:

• a forgótányér felszerelése

• a gép biztonságos felállítása

Forgótányér szerelése

1. Helyezze rá a forgó tányért (1) a talapzatra (2).

(Fig. A)

2. Csavarja rá a rögzítő anyát (7) a rögzítő csavar-

ra. (Fig. B)

A láncélező gép rászerelése egy munkaasztalra

A gépet a biztonságos kezelés céljából egy munkaasztal egyik sarkára kell rászerelni. Ha módja van rá, használja mind a három rögzítőpontot. Ekkor ügyeljen rá, hogy a fűrészláncnak és a rögzítő anyának kihagyott rész szabadon maradjon. (Fig. C)

Tipp: Ezenkívül tanácsoljuk, hogy tegyen a gép alá egy gumialátétet a zaj- és rezgések csökkentése céljából (a gépnek nem tartozéka).

A gépet olyan helyre tegye, ahol teljesülnek a következő feltételek:

• nem csúszós

• rezgésmentes

• sík felületű

• tiszta és száraz

• nincs botlásveszély

• kellően megvilágított.

Üzembe helyezés

Figyelmeztetés! A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett. A megadott rezgésemisszióértéket fel lehet használni az elektromosszerszámok egymással való összehasonlításhoz.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Hálózati csatlakozás

Vesse egybe a gép típustáblájának feszültség adatait, pl. a 230 V feszültséget a helyi hálózati feszültséggel és egyezés esetén csatlakoztassa a láncélező gépét egy megfelelően földelt konnektorba.

Váltóáramú motor:

Schuko csatlakozó aljzatot használjon, 230 V hálózati feszültséggel, hibaáram kapcsolóval és 10 A lomha biztosítékkal felszerelve.

81 І HU

Legalább 1,5 mm² keresztmetszetű hálózati hoszszabbító kábelt használjon a csatlakoztatáshoz.

Bekapcsolás Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgálattal.

Nyomja meg a Be-/Kikapcsolón az „I“-t.

Kikapcsolás

Kikapcsoláshoz nyomja meg a Be-/Kikapcsolón a „0“-t.

Műveleti útmutatások

m A munka megkezdése előtt nézzen utána:

• akadálymentes a munkaterület?

• A láncélező gép egy munkaasztalra szilárdan rá

van szerelve?

• A gépet addig nem szabad üzembe helyezni, míg

el nem olvasta a használati útmutatóját, minden útmutatást gyelembe nem vett és a gépet előírásnak megfelelően fel nem szerelte.

A láncélező gép használata

m A csiszolótárcsát a védőfedélnek (17) a lehető

legnagyobb mértékben takarnia kell. Ehhez ki kell lazítani a két (14) csavartakaró kupakot és megfelelően be kell állítani a védőburkolatot. Fig. D

m Kezét tartsa mindig biztonságos távolságban a

forgó sziszolótárcsától.

• Ne használjon sérült csiszolótárcsát vagy olyat,

amelyiknek alakja megváltozott.

• Csak akkor kezdje az élesítést, amikor a csiszo-

lótárcsa már elérte a legnagyobb fordulatszámot.

• Csak biztonságosan felhelyezett és vezetett fű-

részláncot élezzen.

A láncélező gép használata

Fűrészláncok élesítése

A gép minden beállítása előtt:

• kapcsolja ki a gépet

• várja meg, míg a csiszolótácsa megáll

• húzza ki a dugót a konnektorból

3. Hajtsa le a láncütközőt (4) és húzza hátra a fű-

részláncot annyira, hogy a köszörülendő metszőtag az ütközőre ráfeküdjön. (Fig. F)

4. A pontos beállításhoz húzza a köszörűfejet (13) a

metszőtaghoz. Állítsa be úgy a térközt a rögzítő csavarral (3a), hogy a köszörűtárcsa a metszőtagot érintse. Ezután még szabályozza be a beállító csavarral (8) a köszörülés mélységét. (Fig. G)

5. Húzza meg a rögzítő csavart (3b) à ekkor a fű-

részláncot rögzítette. (Fig. H)

6. Köszörülje óvatosan a metszőtagok vágóélét.

m Hogy meg ne sérüljön a fűrészlánc, a lehető leg-

rövidebben köszörüljön, és csak valóban a szükséges mennyiségű anyagot távolítsa el. (Fig. I)

7. Minden második metszőtagot köszörülje, az 5 és

6 lépések ismétlésével.

m Jelölje meg az első köszörült metszőtagot pél-

dául egy krétavonással. Így megelőzi, hogy egy tagot kétszer élezzen.

8. Fordítsa el a másik oldalra 30°-al a forgótányért

és a többi metszőtagot az előbbi módon köszörülje.

A mélységhatároló távolságának beállítása

Ha a metszőtagok minden élét megélesítette, a fűrészlánca már kellően éles, de esetleg még nem vág. Ezért mindig lennie kell egy mélységhatároló térköznek (= a mélységhatároló és vágóél közötti távolság). Ez rend szerint 0,5 - 0,8 mm.

5-8 mm

m Ha túl nagy a mélységhatároló távolsága, a fűré-

szelésnél fennáll a visszacsapódás veszélye. Ehhez ellenőrizni kell fűrészláncának adatai szerint távolságot és esetleg a határolót egy reszelővel meg kell reszelni.

m Ügyeljen rá, hogy a mélységhatároló első éle le-

kerekített legyen. Meg kell maradnia az eredeti alakjának.

Metszőél

Mélységhatároló

Reszelő

Metszőél

Az összes metszőtag köszörülése

Egy metszőtagot következőképpen köszörüljön:

1. Állítsa be a köszörülési szöget: A rögzítő anya

(7) meglazítása után forgassa el a forgótányért kb 30°-al és húzza meg a rögzítő anyát.

m A metszőtagokat általában 30° és 35° közötti

szögben kell köszörülni.

2. Lazítsa meg a rögzítő csavart (3b) és helyezze

be a fűrészláncot a vezetősínbe (6) a vezetőlapok (5) közé. (Fig. E)

82 І HU

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Mélységhatároló

Karbantartás

m Figyelem! Minden egyes beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót!

Általános karbantartási intézkedések

• Tartsa a védőberendezéseket, szellőztető réseket

és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fúja ki alacsony nyomás alatt sűrített levegővel.

• Ajánljuk, hogy minden használat után azonnal ki-

tisztítsa a készüléket.

• Tisztítsa meg rendszeresen egy nedves posztóval

és egy kevés kenőszappannal a készüléket. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe.

Köszörűtárcsa cserélése

• Ne használjon sérült csiszolótárcsát vagy olyat,

amelyiknek alakja megváltozott.

• Ne használjon olyan köszörűtárcsát, amely nem

felel meg e használati útmutató műszaki adatainak.

1. Lazítsa ki a (14) csavartakaró kupakokat és vegye

le a (17) védőburkolatot. (Fig. J)

2. Vegye le a burkolatot (10). (Fig. K)

3. A köszörűtárcsa rögzítéséhez dugjon be egy csa-

varhúzót vagy egy tüskét (Ø 4mm) az arra szolgáló furatba. (Fig. L)

4. Lazítsa meg az anyát (15). (Fig. L)

5. Vegye le az anyát, az elöl levő tárcsát (16), a kö-

szörűtárcsát (9) és a hátsó tárcsát (16). (Fig. L)

6. Tisztítsa meg a tárcsákat.

7. A beszerelés az előbbi menet fordítottja.

Szervíz-információk

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Gyorsan kopó részek*: csiszoló, Szénkefék, ékszíj

* nincs okvetlenül a szállítás terjedelmében!

Tárolás

A készüléket és tartozékait sötét, száraz és fagymentes helyen, gyermekektől elzárva tárolja. Az optimális tárolási hőmérséklet 5 és 30˚C között van. Az elektromos szerszámot az eredeti csomagolásában őrizze. Takarja le az elektromos szerszámot, ezzel védve portól és nedvességtől.

A kezelési útmutatót az elektromos szerszámmal együtt őrizze meg.

Elektromos csatlakoztatás

A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek. A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek az előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül. Ennek oka lehet:

• Nyomási helyek, ha a csatlakozóvezetéket ablak-

vagy ajtóréseken keresztül vezeti.

• Törési helyek a csatlakozóvezetékek szakszerűt-

len rögzítése vagy vezetése miatt.

• Vágási helyek a csatlakozóvezetéken való áthaj-

tás miatt.

• Szigetelés sérülése a fali csatlakozóaljzatból való

kiszakítás miatt.

• Repedések a szigetelés öregedése miatt.

Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes. Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a hálózatra. Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon. A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.

Váltóáramú motor

• A hálózati feszültség 230 V~ legyen

• A 25 méternél rövidebb hosszabbító vezetékek ke-

resztmetszete 1,5 négyzetmilliméter legyen.

Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.

Kérdései esetén az alábbi adatokat kell megadni:

• Motor áramtípusa

• Gép típuscímkéjének adatai

• Motor típuscímkéjének adatai

Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

83 І HU

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a gyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv

(2012/19/EU) és a nemzeti törvények értelmében nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásárlásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrások hatékony használatához is hozzájárul. A használt berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet.

Lehetséges zavarok

Keletkezett zavar Lehetséges ok Megszüntetés

A fűrészlánc élező gép nem forog.

A fűrészlénc élező gép szaggatottan köszörül

Felforrósodik a köszörűtárcsa

Zúg a motor és állva marad a köszörűtárcsa

Szokatlan rezgések Hibás a köszörűtárcsa Cseréljen köszörűtárcsát

• Nincs áramellátás

• hibás a hosszabbító kábel

• Hibás a konnektordugó,

motor vagy a kapcsoló

• hibás a hosszabbító kábel

• belső gépi hiba

• be-/kikapcsoló hibás

Tompa vagy hibás a köszörűtárcsa

Szorul a köszörűtárcsa Cikk eltávolítása

• Ellenőrizze az áramellátást, konektort és biztosítékot

• Ellenőrizze a hosszabbító kábelt, a hibás kábelt azonnal ki kell cserélni

• a motort vagy kapcsolót arra hivatott szakemberrel javíttassa meg, vagy eredeti pótalkatrészre cseréltesse

• Ellenőrizze a hosszabbító kábelt, a hibás kábelt azonnal ki kell cserélni

• forduljon a Vevőszolgálathozforduljon a Vevőszolgálathoz

Cseréljen köszörűtárcsát

84 І HU

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Objaśnienie symboli na instrumencie

Przed uruchomieniem przeczytaj i przestrzegaj instrukcji obsługi oraz instrukcji bezpieczeństwa.

Nosić okulary ochronne!

Nosić nauszniki ochronne!

W przypadku emisji pyłu nosić maskę chroniącą drogi oddechowe!

Klasa ochrony II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

85 І PL

Inicjacja

Opis urządzenia (Fig. 1/B/D/L)

PRODU C EN T: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

DROGI KLIENCIE,

Życzymy Państwu wiele radości i sukcesów w pracy z nowym urządzeniem.

WSKAZÓWKA:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,

• nieprzestrzegania instrukcji obsługi,

• napraw przeprowadzanych przez osoby trzecie,

nieautoryzowanych fachowców,

• montażu i wymiany na nieoryginalne części,

• użytkowania niezgodnego z przeznaczeniem,

• awarii instalacji elektrycznej, w przypadku nieprze-

strzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.

Rekomendujemy Państwu:

Przed montażem i pierwszym uruchomieniem przeczytajcie Państwo cały tekst instrukcji obsługi. Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem. Instrukcja obsługi zawiera ważne wskazówki umożliwiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebezpieczeństw, oszczędzić na kosztach napraw, ograniczyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia. Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo przestrzegać przepisów dot. eksploatacji maszyn, obowiązujących w Państwa kraju. Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanieczyszczeniami i wilgocią w plastikowej osłonie. Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszyna może być obsługiwana jedynie przez osoby, które zostały poinstruowane i przeszkolone odnośnie jej użytkowania I związanych z tym niebezpieczeństw. Należy przestrzegać minimalnego wieku pracowników. Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eksploatacji urządzeń do obróbki drewna.

1. Talerz obrotowy kompl.

2. Stół podporowy 3a / 3b Śruba mocująca

4. Zderzak łańcucha

5. Płytka prowadząca

6. Szyna prowadząca

7. Nakrętka ustalająca

8. Śruba ustawcza (głębok. szlifowania)

9. Tarcza ścierna

10. Osłona

11. Uchw y t

12. Włącznik/wyłącznik

13. Głowica ścierna

14. Śruba

15. Nakrętka

16. Kołnierz

17. Osłonę ochronną

Rozpakowywanie

• Otworzyć opakowanie i wyjąć ostrożnie urządze-

nie.

• Usunąć materiał opakowaniowy oraz zabezpie-

czenia opakowania/transportowe (jeśli występują).

• Sprawdzić, czy zakres dostawy jest kompletny.

• Sprawdzić urządzenie i elementy wyposażenia

pod kątem uszkodzeń transportowych.

• W miarę możliwości zachować opakowanie do za-

kończenia okresu gwarancyjnego.

UWAGA

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, foliami i drobnymi elementami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

Użytkowanie zgodne z przeznaczeniem

Ostrzałka do łańcuchów przeznaczona jest do ostrzenia łańcuchów tnących. Urządzenia użytkować tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku takiego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

86 І PL

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Ogólne przepisy bezpieczeństwa dla urządzeń elektrycznych

UWAGA Przeczytaj wszelkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa.

Niestosowanie się do podanych ostrzeżeń i wskazówek może spowodować porażenie prądem, pożar i/ lub poważne uszkodzenie ciała.

Przechowuj wszelkie tego rodzaju materiały w dostępnym miejscu.

Pojęcie „urządzenie elektryczne” odnosi się do urządzeń elektrycznych, które są podłączone do źródła prądu (za pomocą przewodu zasilającego).

Bezpieczeństwo stanowiska pracy

• Stanowisko pracy powinno być czyste i dobrze

oświetlone. Nieuporządkowane lub słabo oświetlone stanowisko pracy stwarza ryzyko wypadku.

• Nie obsługuj urządzeń elektrycznych w miejscach,

w których może dojść do wybuchu lub w których znajdują się łatwopalne płyny, gazy lub pył. Urządzenia elektryczne mogą wytwarzać iskry, które mogą powodować zapłon pyłu lub oparów.

• Dzieci lub osoby postronne powinny znajdować się

z dala od urządzenia elektrycznego podczas jego obsługi. Czynniki rozpraszające mogą spowodować utratę kontroli nad urządzeniem.

Bezpieczeństwo elektryczne

• Wtyczka urządzenia musi pasować do gniazdka.

Wtyczka nie może być poddawana żadnym przeróbkom. Nie używaj złącza pośredniego z uziemionymi urządzeniami elektrycznymi. Używanie oryginalnych wtyczek i odpowiednich gniazdek zmniejsza ryzyko porażenia prądem.

• Unikaj kontaktu z uziemionymi powierzchniami, ta-

kimi jak rury, grzejniki, piece i lodówki. Jeżeli ciało pracownika jest uziemione, stwarza to ryzyko porażenia prądem.

• Unikaj ekspozycji urządzeń elektrycznych na

deszcz lub wysoką wilgotność. Wnikanie wody do wnętrza urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

• Nie używaj przewodu do celów niezgodnych z

przeznaczeniem, takich jak przenoszenie lub zawieszanie urządzenia czy wyciąganie wtyczki z gniazdka. Trzymaj przewód z dala od źródeł ciepła, smaru, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzony lub zaplątany przewód zwiększa ryzyko porażenia prądem.

• W przypadku obsługi urządzenia elektrycznego

na świeżym powietrzu używaj tylko przedłużaczy odpowiednich do takich warunków. Używanie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem.

• Jeżeli nie da się uniknąć obsługi urządzenia w wa-

runkach dużej wilgotności, zastosuj dodatkowe zabezpieczenie różnicowoprądowe. Stosowanie takiego zabezpieczenia zmniejsza ryzyko porażenia prądem.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

Bezpieczeństwo osobiste

• Zachowuj uwagę, patrz na to co robisz i używaj

urządzenia elektrycznego rozsądnie. Nie używaj urządzeń elektrycznych w stanie zmęczenia lub pod wpływem alkoholu, innych środków psychoaktywnych lub leków. Chwila nieuwagi podczas obsługi urządzenia elektrycznego może prowadzić do poważnego wypadku.

• Zawsze używaj zabezpieczeń, takich jak okulary

ochronne. Stosowanie narzędzi ochronnych, takich jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub narzędzia ochrony słuchu, zależnie od typu urządzenia i rodzaju pracy, zmniejsza ryzyko wypadku.

• Unikaj przypadkowego uruchamiania urządzenia.

Upewnij się, że urządzenie jest wyłączone przed podłączeniem go do prądu lub przeniesieniem. Trzymanie palca na włączniku podczas przenoszenia urządzenia, przenoszenie urządzenia włączonego lub podłączonego do prądu to to zachowania stwarzające ryzyko wypadku.

• Usuń elementy regulujące oraz klucze przed włą-

czeniem urządzenia. Jeżeli klucz lub inne narzędzie znajduje się wewnątrz obracającej się części urządzenia, może to prowadzić do wypadku.

• Unikaj nienaturalnej postawy przy pracy. Osoba

obsługująca urządzenie powinna stać pewnie i utrzymywać równowagę. Pozwala to zachować kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.

• Pracuj w odpowiednim stroju. Nie zakładaj luź-

nych ubrań ani biżuterii. Utrzymuj włosy, elementy odzieży oraz rękawice z dala od ruchomych części urządzenia. Luźne elementy odzieży, biżuteria lub długie włosy mogą wkręcić się w ruchome części.

• Jeżeli do urządzenia można podłączyć dodatki za-

sysające lub wyłapujące pył, upewnij się, że są one prawidłowo podłączone i zmontowane. Użycie urządzenia zasysającego pył może zmniejszać ryzyko powodowane przez pył.

Używanie i obsługa urządzenia elektrycznego

• Nie przeciążaj urządzenia. Używaj urządzenia od-

powiedniego do danej pracy. Użycie odpowiednich narzędzi pozwala na lepsze i bezpieczniejsze wykonanie pracy.

• Nie używaj urządzenia elektrycznego z uszkodzo-

nym włącznikiem. Urządzenie elektryczne, którego nie można z powrotem włączyć lub wyłączyć, jest niebezpieczne i musi być naprawione.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

87 І PL

• Wyjmij wtyczkę z gniazdka przed regulacją, wy-

mianą części lub odstawieniem urządzenia. Zapobiega to przypadkowemu uruchomieniu urządzenia.

• Kiedy urządzenia elektryczne nie są używane,

przechowuj je w miejscach niedostępnych dla dzieci. Nie pozwalaj obsługiwać urządzenia osobom, które nie mają odpowiedniego doświadczenia lub nie przeczytały instrukcji obsługi. Urządzenia elektryczne mogą być niebezpieczne, jeżeli są obsługiwane przez osoby niedoświadczone.

• Dbaj o urządzenia elektryczne. Upewnij się, że ru-

chome części działają prawidłowo i się nie zacinają, oraz że części wpływające na działanie urządzenia nie są pęknięte ani uszkodzone. Napraw uszkodzone części przed obsługą urządzenia. Wiele wypadków jest skutkiem niewłaściwej konserwacji urządzenia.

• Elementy tnące powinny pozostawać ostre i czy-

ste. Prawidłowo konserwowane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zacinają i łatwiej nad nimi panować.

• Używaj urządzeń elektrycznych, przyborów i in-

nego wyposażenia zgodnie z instrukcją. Bierz pod uwagę warunki oraz rodzaj pracy do wykonania.

• Używanie urządzeń elektrycznych do zadań nie-

zgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

Naprawa

• Urządzenie powinno być naprawiane tylko przez

wykwalikowanych pracowników, z użyciem oryginalnych części zamiennych. Dzięki temu korzystanie z urządzenia elektrycznego pozostanie bezpieczne.

Dalsze zasady bezpieczeństwa

• Przyłączaj urządzenie tylko do gniazdek wypo-

sażonych w element ochronny zabezpieczający przed prądem uszkodzeniowym (bezpiecznik Fi) o wartości znamionowej nie większej od 30 mA.

• Trzymaj kabel sieciowy i kabel przedłużacza w

bezpiecznej odległości pracującego łańcucha tnącego. W pr zypadku uszkodzenia lub pr zecięcia kabla sieciowego natychmiast wyciągnij wtyczkę z gniazdka. Nie dotykaj przewodu przed odłączeniem go od sieci elektrycznej. Niebezpieczeństwo z powodu porażenia prądem elektrycznym!

• Aby uniknąć niebezpieczeństw, wymianę wtyku lub

przewodu zasilającego należy zawsze powierzać producentowi elektronarzędzia lub jego autoryzowanemu serwisowi.

• Urządzenie załączać dopiero wówczas, gdy jest

ono bezpiecznie zamontowane na powierzchni roboczej.

• Dla Państwa własnego bezpieczeństwa proszę

używać tylko akcesoriów i urządzeń dodatkowych, wymienionych w instrukcji obsługi lub zalecanych bądź podanych przez producenta narzędzia.

• Stosować tylko narzędzia szlierskie zalecane

przez producenta. Nie używać pił. Upewnić się, czy wymiary narzędzia pasują do urządzenia.

• Stosować tylko tarcze szlierskie, na których na-

drukowana jest prędkość obrotowa co najmniej taka jak prędkość podana na tabliczce znamionowej urządzenia.

• Przed użyciem tarczę szlierską poddać kontroli

wzrokowej. Nie stosować uszkodzonych lub odkształconych tarcz szlierskich. Zużytą tarczę szlierską wymienić.

• Nigdy nie używać urządzenia bez osłony przeci-

wiskrowej lub osłon ochronnych. Osłonę przeciwiskrową okresowo regulować, aby dopasować ją do stopnia zużycia tarczy szlierskiej (odstęp maks. 2 mm).

• Tarczę szlierską wymienić najpóźniej, gdy nie da

się już ustawić osłony przeciwiskrowej i uchwytu obrabianego materiału na odstęp maks. 2 mm.

• Pamiętać, aby iskry powstające podczas szlifowa-

nia nie powodowały żadnego niebezpieczeństwa, np. nie traały w osoby lub nie zapaliły palnych substancji.

• Podczas szlifowania, szczotkowania i cięcia no-

sić zawsze okular y ochronne, rękawice ochronne, ochronę dróg oddechowych i ochronniki słuchu.

• Nigdy nie trzymać palców między tarczą szlier-

ską i osłoną przeciwiskrową lub w pobliżu osłon ochronnych. Niebezpieczeństwo zmiażdżenia.

• Obracających się części urządzenia z powodów

funkcjonalnych nie można zakrywać. Dlatego proszę zachować rozwagę i dobrze trzymać obrabiany element, aby uniknąć jego ześlizgnięcia się, co mogłoby spowodować nieumyślny kontakt dłoni z taśmą lub tarczą szlierską.

• Podczas szlifowania obrabiany element mocno się

nagrzewa. Nie chwytać za obrabiane miejsce, odczekać do jego schłodzenia. Niebezpieczeństwo oparzenia. Nie stosować czynników chłodzących ani podobnych środków.

• Nie należy pracować z urządzeniem w przypadku

zmęczenia, po spożyciu alkoholu lub zażyciu table tek. Zawsze odpowiednio wcześniej zrobić sobie przerwę w pracy.

• Wyłączyć urządzenie i wyciągnąć wtyk sieciowy

• aby uwolnić zablokowane narzędzie,

• jeśli przewód zasilający jest uszkodzony lub

splątany,

• w przypadku podejrzanych odgłosów.

Ryzyka szczątkowe

Elektronarzędzie zostało skonstruowane zgodnie z najnowszym stanem techniki i uznanymi zasadami bezpieczeństwa technicznego. Jednak podczas pracy mogą się pojawić poszczególne ryzyka szczątkowe.

• Uszkodzenia płuc, w przypadku nie stosowania od-

powiedniej maski przeciwpyłowej.

88 І PL

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

• Uszkodzenia słuchu, w przypadku nie stosowania

odpowiednich nauszników ochronnych.

• Negatywny wpływ na zdrowie, w wyniku drgań

ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

Dane techniczne

Napięcie znamionowe: 230V~ 50Hz Moc: 220W Obroty biegu jałowego: 7500 min

-1

Kąt nastawiania: 35° - 0° - 35° Ø tarczy szlifującej (wewnątrz): 10mm Ø tarczy szlifującej (zewnątrz): 100mm Grubość tarczy szlifującej: 3,2mm Izolacja ochronna: II Waga: 1,8kg

Emisja hałasu

Wartości hałasu zostały ustalone zgodnie z EN

61029. Poziom ciśnienia akustycznego L Niepewność K

Poziom ciśnienia akustycznego L Niepewność K

Zakładać nauszniki ochronne.

Hałas może powodować utratę słuchu.

Wartości całkowite drgań (suma wektorowa trzech kierunków) określone zgodnie z EN 61029.

Szlifowanie

Wartość emisji drgań ah = 3,73 m/s² Odchylenie K = 1,5 m/s²

Ostrzeżenie! Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość.

Podana wartość emisji drgań może zostać zastosowana analogicznie do innego elektronarzędzia.

Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania.

Ograniczać powstawanie hałasu i wibracji do minimum!

• Używać wyłącznie urządzeń bez uszkodzeń.

• Regularnie czyścić urządzenie.

• Dopasować własny sposób pracy do urządzenia.

• Nie przeciążać urządzenia.

87 dB(A)

3 dB

100 dB(A)

3 dB

• W razie potrzeby kontrolować urządzenie.

• Nie włączać urządzenia, jeśli nie będzie używane.

• Nosić rękawice ochronne.

Przygotowanie do rozruchu

Aby zapewnić poprawną pracę maszyny, stosuj się do wskazówek zamieszczonych w niniejszej instrukcji obsługi. Należy jeszcze wykonać następujące czynności:

• Zamontować talerz obrotowy

• Bezpiecznie ustawić urządzenie

Montaż talerza obrotowego

1. Położyć talerz obrotowy (1) na stole podporowym

(2). (Fig. A)

2. Nakręcić nakrętkę mocującą (7) na śrubę usta-

lającą. (Fig. B)

Montaż ostrzarki do łańcuchów na ławie warsztatowej

Aby umożliwić bezpieczny montaż, umieścić urządzenie w rogu ławy warsztatowej lub stołu. Jeśli to możliwe, wykorzystać w tym celu wszystkie trzy punkty mocowania. Zwrócić przy tym uwagę, żeby pozostawić wolne wycięcie na łańcuch piły oraz dostęp do nakrętki mocującej. (Fig. C)

Wskazówka: Dodatkowo zalecamy podkładkę gumową dla ograniczenia hałasu i wibracji (nieobjęta zakresem dostawy).

Ustawić urządzenie w miejscu, które spełnia następujące warunki:

• posadzka jest odporna na poślizg

• posadzka nie przenosi drgań

• posadzka jest równa

• czyste i suche

• nie ma przeszkód umożliwiających potknięcie

• zapewnione jest odpowiednie oświetlenie

Rozruch

Przyłącze sieciowe

Porównać napięcie podane na tabliczce identykacyjnej urządzenia, np. 230 V, z napięciem sieciowym i podłączyć ostrzarkę do łańcuchów do odpowiedniego i przepisowo uziemionego gniazda wtykowego.

Silnik prądu przemiennego:

Zastosuj gniazdo wtykowe ze stykiem ochronnym, napięcie sieciowe 230 V z wyłącznikiem ochronnym różnicowym i bezpiecznikiem 10 A biernym. Używane przewody zasilające i przedłużacze muszą mieć żyły o przekroju min. 1,5 mm²

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

89 І PL

Włączenie Nie używać urządzenia, którego wyłącznik nie da się włączyć lub wyłączyć. Wyłączniki muszą być niezwłocznie naprawiane lub wymieniane przez serwis.

Nacisnąć na „I“ włącznika/wyłącznika.

Wyłączenie

W celu wyłączenia urządzenia nacisnąć na „0“ włącznika/ wyłącznika.

Wskazówki robocze

m Przed przystąpieniem do pracy przestrzegaj następujących zasad i sprawdź, czy:

• na stanowisku pracy panuje ład?

• Czy ostrzarka do łańcuchów jest mocno zamonto-

wana na ławie warsztatowej?

• Urządzenia nie wolno uruchamiać, dopóki nie

zapoznano się z niniejszą instrukcją obsługi, nie przestrzega się wszystkich podanych wskazówek, a pilarka nie została zmontowana w opisany tu sposób!

Praca ostrzarką do łańcuchówt

m Tarcza szlierska powinna być jak najlepiej osło-

nięta przez osłonę ochronną (17). W tym celu poluzować dwie nasadki śrub (14) i odpowiednio ustawić osłonę. Fig. D

m Zawsze trzymać ręce w bezpiecznej odległości

od wirującej tarczy ściernej.

• Nie używać uszkodzonych tarcz ściernych lub ta-

kich, które zmieniły kształt.

• Pracować dopiero po osiągnięciu przez tarczę

ścierną maksymalnej prędkości obrotowej.

• Wolno obrabiać tylko łańcuchy pilarek, które dają

się bezpiecznie nałożyć i prowadzić.

3. Przestawić w dół zderzak łańcucha (4) i przecią-

gnąć łańcuch w takim stopniu do tyłu, aby szlifowane ogniwo tnące przylegało do zderzaka. (Fig. F)

4. W celu dokładnego ustawienia przyciągnąć

głowicę szlifującą (13) do ogniwa tnącego. Tak ustawić odstęp śrubą mocującą (3a), aby tarcza ścierna dotykała ogniwa tnącego. Dodatkowo wyregulować śrubą ustawczą (8) głębokość szlifowania.(Fig. G)

5. Dokręcić śrubę mocującą (3b) → łańcuch jest

ustalony. (Fig. H)

6. Ostrożnie szlifować krawędź tnącą ogniwa tną-

cego.

m Aby zapobiec uszkodzeniom łańcucha, szlifować

możliwie najkrócej, usuwając tylko tyle materiału, ile potrzeba. (Fig. I)

7. Szlifować co drugą krawędź tnącą, wykonując

kroki 5 i 6.

m Zaznaczyć pierwsze ogniwo tnące, np. kredą.

Uniknie się w ten sposób podwójnego ostrzenia ogniw tnących.

8. Obrócić talerz obrotowy na 30° drugiej strony i

szlifować pozostałe krawędzie w sposób opisany powyżej.

Ustawianie odstępu ogranicznika głębokości

Kiedy zaostrzone są wszystkie krawędzie tnące ogniw tnących, łańcuch pilarki jest z pewnością ostry, ale być może nie będzie ciąć. Dlatego zawsze musi być zapewniony odstęp ogranicznika głębokości (= odstęp między ogranicznikiem głębokości a krawędzią tnącą). Z reguły wynosi on 0,5 – 0,8 mm.

5-8 mm

Praca ostrzarką do łańcuchów

Ostrzenie łańcuchów pilarek

Przed każdym ustawieniem urządzenia:

• Wyłączyć urządzenie

• Odczekać, aż zatrzyma się tarcza ścierna

• Wyjąć wtyczkę sieciową

Szlifowanie wszystkich ogniw tnących

Aby szlifować krawędź tnącą ogniw tnących, należy postępować w następujący sposób:

1. Ustawienie kąta szlifowania: Poprzez zluzowa-

nie nakrętki ustalającej (7) obrócić talerz obrotowy na ok. 30° i ponownie dokręcić nakrętkę ustalającą.

m Krawędzie tnące ogniw tnących normalnie szli-

fuje się od kątem 30 - 35°.

2. Zluzować śrubę mocującą (3b) i włożyć łańcuch

pilarki do szyny prowadzącej (6) między płytkami prowadzącymi (5). (Fig. E)

90 І PL

m Za duży odstęp ogranicznika głębokości zwięk-

sza niebezpieczeństwo odrzutu podczas piłowania. W tym celu należy sprawdzić odstęp według danych łańcucha pilarki i w razie potrzeby spiłować pilnikiem.

m Zwrócić uwagę, by została zaokrąglona krawędź

przednia ogranicznika głębokości. Musi zostać zachowany pierwotny kształt ogniwa tnącego.

Krawędz tnąca

Ogranicznik głębokości

Pilnik

Krawędz tnąca

Ogranicznik głębokości

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Konserwacja

m Ostrzeżenie! Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczną i naprawą wyciągnąć wtyczkę!

Ogólne działania konserwujące

• W miarę możliwości zabezpieczenia, szczeliny

wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie przecierać czystą szmatką lub przedmuchiwać je sprężonym powietrzem pod niskim ciśnieniem.

• Zalecamy czyszczenie urządzenia bezpośrednio

po każdym użyciu.

• Urządzenie powinno się regularnie czyścić wilgot-

ną szmatką i niewielką ilością szarego mydła. Nie używać środków czyszczących ani rozpuszczalników; mogłyby one uszkodzić plastikowe części urządzenia. Uważać, aby do wnętrza nie dostała się woda.

Wymiana tarczy ściernej

• Nie używać uszkodzonych tarcz ściernych lub ta-

kich, które zmieniły kształt.

• Nie stosować tarcz ściernych, które nie odpowia-

dają parametrom podanym w niniejszej instrukcji obsługi.

1. Poluzować nasadki śrub (14) i zdjąć osłonę (17).

(Fig. J)

2. Zdjąć osłonę (10). (Fig. K)

3. W celu zablokowania tarczy ściernej włożyć

wkrętak lub trzpień (Ø 4mm) w przewidziany do tego otwór. (Fig. L)

4. Zluzować nakrętkę (15). (Fig. L)

5. Zdjąć nakrętkę, przedni kołnierz (16) i tarczę

ścierną (9) i tylny kołnierz (16). (Fig. L)

6. Oczyścić kołnierze.

7. Montaż przeprowadza się w odwrotnej kolejności.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Części zużywające się*: brusni, Oglene ščetke, klinasti jermen

* nie zawsze wchodzą w zakres dostawy!

Zachować instrukcję obsługi urządzenia elektrycznego.

Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada odnośnym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe zapewniane przez klienta oraz zastosowany przewód przedłużający muszą odpowiadać tym przepisom.

Uszkodzony elektryczny przewód przyłączeniowy

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowa-

dzone przez okna lub szczeliny w drzwiach.

• Zagięcia, w przypadku nieprawidłowego zamoco-

wania lub prowadzenia przewodów.

• Przecięcia, w przypadku najeżdżania na przewody.

• Uszkodzenia izolacji, w przypadku wyrywania z

gniazdka naściennego. Pęknięcia, spowodowane starzeniem się izolacji. Uszkodzonych przewodów elektrycznych nie wolno używać - ze względu na uszkodzenie izolacji zagrażają życiu. Przewody elektryczne należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej. Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05VV-F. Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie.

Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 230 V~.

• Przedłużacze o długości 25 m muszą posiadać

przekrój wynoszący 1,5 milimetra kwadratowego. Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalikowanego elektryka.

Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30˚C. Narzędzie elektryczne przechowywać w oryginalnym opakowaniu. Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika

• Dane z tabliczki identykacyjnej maszyny

• Dane z tabliczki identykacyjnej silnika

91 І PL

Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami

krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w rmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

Możliwe zakłócenia

Zakłócenie Możliwa przyczyna Usunięcie

Ostrzarka do łańcuchów nie pracuje

Ostrzarka do łańcuchów szlifuje z przerwami

Tarcza ścierna nagrzewa się

Silnik warczy, tarcza ścierna pozostaje nieruchoma

Nietypowe wibracje Tarcza ścierna jest uszkodzona Wymienić tarczę ścierną

• brak prądu (brak zasilania prądem elektrycznym)

• uszkodzony kabel przedłużacza

• Uszkodzenie wtyczki, silnika lub wyłącznika.

• uszkodzony kabel przedłużacza

• wewnętrzny błąd

• włącznik/ wyłącznik jest

uszkodzony

Tarcza ścierna jest tępa lub uszkodzonat

Tarcza ścierna zablokowana usunąć przedmiot

• Sprawdzić zasilanie, gniazdko, bezpiecznik

• Sprawdzić kabel przedłużający, uszkodzony kabel

bezzwłocznie wymienić.

• sprawdzenie i naprawę zlecić koncesjonowanemu, fachowemu personelowi elektrotechnicznemu, uszkodzone części wymienić stosując oryginale części zamienne

• Sprawdzić kabel przedłużający, uszkodzony kabel bezzwłocznie wymienić.

• Zwrócić się do serwisu

Wymienić tarczę ścierną

92 І PL

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Explicación de los símbolos que aparecen sobre el aparato

Antes de la puesta en servicio, leer y seguir las instrucciones de servicio y

seguridad.

Llevar gafas de protección.

Llevar protección auditiva.

En caso de formación de polvo, llevar protección respiratoria.

Clase de protección II

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

93 І ES

Introducción

Descripción del aparato (Fig. 1/B/D/L)

FABRICANTE: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

ESTIMADO CLIENTE,

Le deseamos éxito y disfrute al trabajar con su nuevo aparato.

NOTA:

De acuerdo con la ley de responsabilidad del product aplicable, el fabricante de este dispositivo no es responsible de los daños que puedan surgir por o en relación con este dispositivo en caso de:

• Manejo inadecuado,

• Incumplimiento de las instrucciones de uso,

• Reparaciones por terceros, trabajadores no capa-

citados,

• Instalación y sustitución de piezas de repuesto que

no sean originales,

• Uso indebido,

• Fallos del sistema eléctrico debido a la falta de

conformidad con las especicaciones eléctricas y las regulaciones VDE 0100, DIN 57113 / VDE 0113

RECOMENDACIONES:

Lea el texto completo del manual de instrucciones

antes del montaje y puesta en funcionamiento del dispositivo. Estas instrucciones de uso están pensadas para que le resulte más fácil familiarizarse con el dispositivo y utilizar sus posibilidades de uso. Las instrucciones de uso contienen notas importantes sobre cómo trabajar de manera segura, adecuada y económica con su máquina y cómo evitar peligros, ahorrar en costes de reparaciones, reducir el tiempo de inactividad y aumentar la abilidad y vida útil de la máquina. Además de las normas de seguridad contenidas en este escrito usted debe, en todo caso, cumplir con la normative aplicable de su país con respecto al manejo de esta máquina.

Ponga las instrucciones de uso en una funda de plastic transparente para protegerlas de la suciedad

y la humedad y guárdelas cerca de la máquina. Cada operario debe leer y observar las instrucciones antes de empezar el trabajo. Solo las personas que han recibido formación sobre el uso de la máquina y se les ha informado sobre los peligros y riesgos relacionados con ella pueden usarla. Debe cumplirse la edad mínima requerida. Además de las normas de seguridad contenidas en el presente manual de instrucciones y las normativas especiales de su país, deben observarse las normas técnicas generalmente reconocidas para el funcionamiento de máquinas de trabajo con madera.

1. Plato giratorio completo

2. Mesa de soporte 3a/3b Tornillo de sujeción

4. Tope de cadena

5. Placas de guía

6. Carril guía

7. Tuerca de jación

8. Tornillo de ajuste (para profundidad de recticado)

9. Disco de amolado

10. Cubierta

11. Asidero

12. Interruptor de conexión/desconexión

13. Cabezal recticador

14. Tornillos

15. Tuerca

16. Brida

17. Cubierta protectora

Desembalaje

• Abra el embalaje y extraiga el aparato cuidado-

samente.

• Retire el material de embalaje y los seguros de

embalaje y transporte (si los hubiera).

• Compruebe la integridad del volumen de suminis-

tro.

• Compruebe que no haya daños de transporte en el

aparato y en los componentes de los accesorios.

• Conserve el embalaje por si fuera preciso hasta la

extinción del período de garantía.

ATENCIÓN

¡El aparato y los materiales de embalaje no son aptos como juguetes para niños! ¡Ningún niño debe poder jugar con las bolsas de plástico, láminas y pequeñas piezas! ¡Existe peligro de atragantamiento y de asxia!

Uso adecuado

El alador de cadena es adecuado para alar las cadenas de sierra. La máquina sólo debe emplearse para aquellos casos para los que se ha destinado su uso. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

94 І ES

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Medidas de seguridad generales para herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias e ins-

trucciones.

Si no se aplican todas las advertencias e instrucciones pueden producirse descargas eléctricas, incendios y/o lesiones graves.

Mantenga todas las advertencias e instrucciones a mano para la consulta posterior.

El término „herramienta eléctrica“ usado en las advertencias hace referencia a las herramientas eléctricas que están conectadas a una fuente de energía eléctrica (con un cable eléctrico)

Seguridad en el entorno de trabajo

• Mantenga la zona de trabajo limpia y bien ilumina-

da. Los entornos de trabajo desordenados o con poca iluminación pueden provocar accidentes.

• No utilice herramientas eléctricas en zonas donde pue-

den producirse explosiones o en las que se encuentren líquidos inamables, gases o polvo. Las herramientas eléctricas pueden crear chispas que pueden inamar polvo o gases.

• Mantenga a los niños y transeúntes alejados de

la herramienta eléctrica cuando esté en funcionamiento. Las distracciones pueden hacerle perder el control del equipo.

Seguridad eléctrica

• El enchufe de la herramienta debe encajar en la

toma de corriente. El enchufe no puede ser modicado de ninguna manera. No use un adaptador junto con las herramientas eléctricas conectadas a tierra. Los enchufes originales y las tomas de corriente apropiadas reducen el riesgo de descarga eléctrica.

• Evite el contacto con las supercies de tierra, ta-

les como tuberías, radiadores, hornos y neveras. Existe un riesgo mayor de descarga eléctrica si su cuerpo está conectado a tierra.

• Mantenga las herramientas eléctricas alejadas de

la lluvia o de las condiciones húmedas. La ltración de agua en la herramienta eléctrica aumenta el riesgo de descarga eléctrica.

• Utilice solamente el cable para la función para la

que fue creado. No utilice el cable para transportar la herramienta, colgarla o desenchufarlo de la toma de corriente. Mantenga el cable alejado del calor, aceite, esquinas cortantes o partes del equipo móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

• Si utiliza la herramienta eléctrica en el exterior, use

solamente alargadores de cable apropiadas para

el uso en exterior. El uso de alargador apropiado reduce el riesgo de descarga eléctrica.

• Si la herramienta eléctrica debe usarse en un

entorno húmedo, utilice un dispositivo de protección de corriente residual. El uso de tal dispositivo reduce el riesgo de descarga eléctrica.

Compruebe siempre si la tensión de la red corresponde a la tensión indicada en la placa de características de la herramienta eléctrica.

¡Advertencia! Esta herramienta eléctrica produce un campo electromagnético mientras funciona. Este campo puede perjudicar bajo circunstancias concretas implantes médicos activos o pasivos. Con el n de reducir el peligro de lesiones graves o mortales, recomendamos a las personas con implantes médicos que consulten tanto a su médico como al fabricante del implante médico antes de manejar la herramienta eléctrica.

Seguridad personal

• Esté atento, mire lo que esté haciendo y utilice la

herramienta eléctrica de manera sensata. No utilice herramientas eléctricas si está cansado o bajo la inuencia de drogas, alcohol o medicamentos. Un momento de descuido mientras utiliza la herramienta eléctrica puede resultar en graves lesiones.

• Utilice equipo de protección personal y siempre lle-

ve gafas protectoras. El uso de equipo de protección personal, tales como máscara de protección al polvo, zapatos de seguridad antideslizantes, protección para la cabeza o los oídos, dependiendo del tipo y el uso de la herramienta eléctrica, reduce el riesgo de lesiones.

• Evite la puesta en marcha involuntaria. Asegúrese

de que la herramienta eléctrica está apagada antes de conectarla a la toma eléctrica o transportarla. Si tiene el dedo en el interruptor de la herramienta mientras la transporta o la herramienta está encendida o conectada a una toma de corriente, pueden producirse accidentes.

• Retire las herramientas de ajuste o llaves ingle-

sas antes de encender la herramienta eléctrica. Una herramienta o llave que se encuentre en una parte giratoria de la máquina, puede producir lesiones. Evite posturas anormales. Asegúrese de que el operario se encuentra rmemente en pie y mantiene el equilibrio. Esta práctica permite que el operario mantenga el control sobre la herramienta eléctrica en caso de situaciones inesperadas.

• Utilice ropa apropiada. No lleve ropa holgada ni jo-

yas. Mantenga pelo, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden engancharse en las partes móviles.

• Si pueden instalarse en la herramienta sistemas

de captura o aspiradores de polvo, asegúrese de que están correctamente conectados y montados. El uso de una unidad de extracción de polvo puede reducir los riesgos provocados por el polvo.

Uso y tratamiento de la herramienta eléctrica

• No sobrecargue la herramienta. Utilice la herramien-

ta apropiada para el trabajo que va a realizar. Con la correcta herramienta eléctrica, puede trabajar mejor y de forma más segura.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

95 І ES

• No utilice una herramienta eléctrica que tenga un

interruptor defectuoso. Una herramienta eléctrica que no pueda apagarse y encenderse es peligrosa y debe repararse.

• Desconecte el enchufe de la toma de corriente an-

tes de realizar ajustes a la herramienta, cambiar piezas o guardar la herramienta. Esta precaución previene que la herramienta se encienda de forma involuntaria.

• Almacene las herramientas eléctricas que no estén

en uso fuera del alcance de los niños.

• No permita que nadie sin la experiencia adecua-

da o que no haya leído las instrucciones, utilice la herramienta. Las herramientas eléctricas pueden ser peligrosas si personas no cualicadas hacen uso de ellas.

• Cuide sus herramientas eléctricas. Asegúrese de

que las piezas móviles funcionan correctamente y que no se atascan, compruebe que las piezas que inuyen en el uso de la máquina no estén rotas o deterioradas. Repare las piezas deterioradas antes de operar la herramienta. Muchos accidentes se deben a que las herramientas eléctricas no están debidamente cuidadas.

• Mantenga los bordes de corte alados y limpios.

Las herramientas de corte que se mantienen de forma adecuada con los bordes de corte alados, no se atascan tanto y son más fáciles de controlar.

• Utilice herramientas eléctricas, accesorios y equi-

po según estas instrucciones. Tenga en cuenta las condiciones de trabajo y el trabajo que se va a realizar.

• El uso de las herramientas eléctricas para un n

distinto del original puede conllevar a situaciones peligrosas.

Mantenimiento

• Deje que solo personal cualicado repare su herra-

mienta y siempre use las piezas de repuesto originales. Esta práctica garantiza que la herramienta eléctrica será segura de utilizar.

Indicaciones adicionales de seguridad

• Conecte el aparato solamente a una toma de en-

chufe con dispositivo de protección de defecto de corriente (interruptor FI) con una corriente de falla de medición no superior a 30 mA.

• Mantenga alejados del disco de amolado tanto el

cable de red como el cable alargador. En caso de daños o corte, desenchufe inmediatamente la clavija de la toma de enchufe. No toque la línea, antes de haberla separado de la red. ¡Peligro de descarga eléctrica!

• Para evitar riesgos, la sustitución de la clavija o

de la línea de conexión siempre debe realizarla el fabricante de la herramienta eléctrica o su servicio de atención al cliente.

• Encienda el aparato solo cuando se haya monta-

do de forma segura sobre la supercie de trabajo.

• Por su propia seguridad, utilice únicamente los ac-

cesorios y aparatos adicionales indicados en las instrucciones de servicio o recomendados por el fabricante de la herramienta.

• Utilice únicamente discos de amolado cuya veloci-

dad sea, como mínimo, tan alta como la indicada en la placa de características del aparato.

• Antes de iniciar el uso, compruebe visualmente el

disco de amolado. No utilice discos de amolado defectuosos o deformados. Cambie el disco de amolado cuando esté desgastado.

• Preste atención a que las chispas generadas du-

rante el amolado no supongan peligro alguno, p. ej., que no alcancen a las personas ni prendan sustancias inamables.

• No coloque nunca los dedos entre el disco de

amolado y el parachispas o cerca de las tapas protectoras. ¡Peligro de aplastamiento!

• Las piezas en rotación no pueden cubrirse por mo-

tivos funcionales. Proceda con cuidado y mantenga bien agarrada la pieza de trabajo para evitar que resbale y que las manos acaben tocando el disco de amolado.

• La pieza de trabajo se calienta durante el proce-

so de amolado. No la agarre nunca por el área de procesado y déjela enfriar. ¡Peligro de quemaduras! No utilice refrigerantes o productos similares.

• No trabaje con el aparato si está cansado o si

está bajo el efecto de alcohol o medicamentos. Realice siempre una pausa en el trabajo a su debido tiempo.

• Desconecte el aparato y desenchufe la clavija de

red

• para soltar una herramienta bloqueada;

• si la línea de conexión está dañada o enredada;

• en caso de ruidos anómalos.

Riesgos residuales

Aunque esta herramienta eléctrica se maneje según el reglamento, siempre puede haber riesgos residuales. Los siguientes peligros se pueden presentar asociados con la forma de construcción y el modelo de esta herramienta eléctrica:

• Daños pulmonares si no se emplea una mascarilla

antipolvo adecuada.

• Daños auditivos si no se emplea una protección

auditiva adecuada.

• Daños a la salud, derivados de oscilaciones entre

manos y brazos, en caso de que el aparato se utilice durante un periodo de tiempo más prolongado o no se conduzca de forma correcta y el mantenimiento sea inadecuado.

96 І ES

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Technical data

Tensión nominal: 230V~ 50Hz Consumo de potencia: 220W Régimen de marcha al

ralentí: Ángulo de ajuste: 35° - 0° - 35° Ø del disco de amolado

(interior): Ø del disco de amolado

(exterior): Grosor del disco de amolado: 3,2mm Aislamiento de protección: II Peso: 1,8kg

7500 min

10mm

100mm

• Desconecte el aparato si no lo utiliza.

Preparativos para la puesta en marcha

-1

Para conseguir el perfecto funcionamiento de la máquina, siga las indicaciones contenidas en estas instrucciones. Debe hacer lo siguiente:

• Montar el plato giratorio

• Colocar el aparato de forma segura

Montaje del plato giratorio

1. Coloque el plato giratorio (1) sobre la mesa de

soporte (2). (Fig. A)

2. Atornille la tuerca de sujeción (7) al tornillo ja-

dor. (Fig. B)

Valores de ruido

La emisión de ruidos de esta sierra se ha determinado conforme a la norma EN 61029.

Nivel de presión acústica L Imprecisión K

Nivel de potencia acústica L Imprecisión K

Use un medio de protección auditiva.

El efecto del ruido puede causar pérdida auditiva.

Valores totales de vibración (suma vectorial en las tres direcciones espaciales) calculados según la norma EN 61029.

Amolado

Valor de emisión de vibraciones ah = 3,73 m/s² Incertidumbre K = 1,5 m/s2

¡Advertencia! El valor de emisión de vibraciones indicado ha sido determinado siguiendo un procedimiento de ensayo normalizado y podría cambiar y en casos excepcionales aun rebasar el valor indicado en función del modo de utilización de la herramienta eléctrica.

El valor de emisión de vibraciones indicado puede utilizarse para efectuar la comparación de una herramienta eléctrica con otra.

87 dB(A)

3 dB

100 dB(A)

3 dB

Montaje del alador de cadenas en un banco de

trabajo

Para manejarlo de forma segura, el aparato debe montarse jamente en la esquina de un banco de trabajo o de una mesa. Si es posible, utilice para ello los tres puntos de jación. Preste atención a que la cavidad para la cadena de sierra y el acceso a la tuerca de jación queden accesibles. (Fig. C)

Consejo: Recomendamos adicionalmente una base

de goma para reducir el ruido y las vibraciones (no incluida en el volumen de suministro)

Coloque el aparato en un lugar que cumpla las siguientes condiciones:

• antideslizante

• sin vibraciones

• plano

• limpio y seco

• sin peligro de tropiezos

• sucientemente iluminado

Puesta en marcha

Conexión de red

Compare la tensión indicada en la placa de características del aparato, p. ej., 230 V con la tensión de red y conecte el alador de cadenas a la toma de enchufe correspondiente y que disponga de una puesta a tierra conforme al reglamento.

El valor de emisión de vibraciones indicado también puede utilizarse para una primera estimación del daño.

Limite el desarrollo de ruidos y la vibración a un nivel mínimo.

• Utilice únicamente equipos en perfecto estado.

• Efectúe el mantenimiento del aparato y límpielo

con regularidad.

• Adapte su forma de trabajo al aparato.

• No sobrecargue el aparato.

• En caso necesario, haga revisar el aparato.

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Motor de corriente alterna:

Utilice una toma de enchufe Schuko, tensión de red de 230 V con interruptor diferencial y una protección por fusible de 10 A (lento). Utilice un cable de conexión o alargador con una sección de conductor de al menos 1,5 mm²

Conexión

No utilice ningún aparato donde no se pueda conectar o desconectar el interruptor. Nuestro servicio de atención al cliente debe reparar o sustituir de inmediato los interruptores dañados.

97 І ES

Pulse el interruptor de conexión/desconexión en la posición “I”.

Desconexión

Pulse el interruptor de conexión/desconexión en la posición “0” para desconectar el aparato.

Instrucciones de trabajo

m Antes de comenzar los trabajos, tenga en cuenta lo siguiente:

• ¿El puesto de trabajo está ordenado?

• ¿El alador de cadenas está montado jamente

en un banco de trabajo?

• ¡Antes de poner el aparato en marcha, lea estas

instrucciones de servicio, tenga en cuenta todas las indicaciones y compruebe que el aparato está montado según lo prescrito!

Trabajos con el alador de cadenas

m El disco de amolado debe estar lo más tapado

posible por la cubierta protectora (17). Para ello, aoje los dos tornillos (14) y ajuste como desee la cubierta protectora. Fig. D

m Mantenga siempre las manos lo sucientemente

alejadas del disco de amolado en rotación.

• No utilice discos de amolado defectuosos o de-

formados.

• Comience los trabajos después de que el disco

de amolado haya alcanzado su velocidad de giro máxima.

• Solo pueden procesarse cadenas de sierra que

se hayan colocado bien y que puedan guiarse de forma segura.

4. Para garantizar un alineamiento correcto, apriete

el cabezal recticador (13) contra el eslabón de corte. Con el tornillo de sujeción (3a), ajuste la distancia necesaria para que el disco de amolado toque el eslabón de corte. La profundidad de recticado también puede ajustarse con el tornillo de ajuste (8). (Fig. G)

5. Apriete el tornillo de sujeción (3b) → La cadena

de sierra está bien jada. (Fig. H)

6. Amole con cuidado el diente del eslabón de cor-

te.

m Para evitar cualquier deterioro de la cadena de

sierra, amole lo justo durante el tiempo más breve posible y únicamente en la medida de lo necesario. (Fig. I)

7. Amole con cuidado uno de cada dos dientes si-

guiendo los pasos 5 y 6.

m Marque el primer eslabón de corte, p. ej., con una

tiza. De esta manera evitará alar dos veces los mismos eslabones de corte.

8. Gire el plato giratorio 30° hacia el otro lado y

amole los dientes que quedan tal como se explicó anteriormente.

Ajuste de la distancia limitadora de profundidad

Una vez amolados todos los dientes de los eslabones de corte, su cadena de sierra está realmente alada, pero puede ocurrir que no corte correctamente.

Por eso es necesario una distancia limitadora de

profundidad (= distancia entre el limitador de profundidad y el lo de corte). Esta suele ser de 0,50,8 mm.

5-8 mm

Trabajos con el alador de cadenas

Alado de cadenas de sierra

Antes de cada ajuste en el aparato:

• Desconecte el aparato.

• Espere a que se pare el disco de amolado.

• Desenchufe la clavija de la red.

Amolado de todos los eslabones de corte

Para amolar los dientes de los eslabones de corte, proceda como sigue:

1. Ajuste el ángulo de amolado: Soltando la tuerca

de jación (7), gire el plato giratorio a aprox. 30° y apriete de nuevo la tuerca de jación.

m Los dientes de los eslabones de corte están amo-

lados normalmente en un ángulo entre 30 y 35 grados.

2. Aoje el tornillo de sujeción (3b) y coloque la ca-

dena de sierra en el carril guía (6) entre las placas de guía (5). (Fig. E)

3. Pliegue hacia abajo el tope de cadena (4) y tire

hacia atrás de la cadena de sierra hasta que el eslabón de corte que desee amolar quede en contacto con el tope. (Fig. F)

m Una distancia limitadora de profundidad excesiva

aumenta el riesgo de retorno al usar la motosierra. Debe controlar la distancia conforme a las indicaciones de la cadena de sierra y, si es necesario, alarla con una lima.

m Preste atención a la hora de redondear el lo de-

lantero del limitador de profundidad. El eslabón de corte debe mantener en todo momento su forma original.

Schneidkante

Tiefenbegrenzer

Feile

Schneidkante

Tiefenbegrenzer

98 І ES

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Mantenimiento

m ¡Advertencia! ¡Antes de efectuar cualquier trabajo de ajuste, conservación o reparación, desenchufar la clavija de la red!

Medidas generales de mantenimiento

• En lo posible, mantenga los dispositivos de protec-

ción, las ranuras de aire y el cárter del motor libres de polvo y suciedad. Limpie el aparato con un paño limpio o sople aire comprimido a baja presión.

• Recomendamos limpiar el aparato directamente

después del uso.

• Limpie regularmente el aparato con un paño hú-

medo y algo de jabón blando. No utilice ningún producto de limpieza ni disolventes; estos podrían deteriorar las piezas de plástico del aparato. Ponga cuidado para que no entre agua en el interior del aparato.

Cambiar el disco de amolado

• No utilice discos de amolado defectuosos o defor-

mados.

• Use solamente discos de amolado que cumplan

los datos de referencia indicados en estas instruc-

ciones de uso.

1. Aoje los tornillos (14) y retire la cubierta protec-

tora (17). (Fig. J)

2. Retire la cubierta (10). (Fig. K)

3. Bloquee el disco de amolado introduciendo un

destornillador o mandril (Ø 4 mm) en el oricio previsto para ello. (Fig. L)

4. Aoje la tuerca (15). (Fig. L)

5. Retire la tuerca, la brida delantera (16), el disco

de amolado (9) y la brida trasera (16). (Fig. L)

6. Limpie la brida.

7. El montaje se realiza en el orden inverso.

Guarde las instrucciones de servicio junto con la herramienta eléctrica.

Conexión eléctrica

El electromotor instalado está conectado para utilizarse. La conexión cumple las pertinentes disposiciones VDE y DIN. La conexión a la red por parte del cliente, así como el cable alargador utilizado deben cumplir estas normas.

Línea de conexión eléctrica defectuosa

En las líneas de conexión eléctrica surgen a menudo daños de aislamiento.

Las causas para ello pueden ser:

• Zonas aprisionadas al conducir las líneas de cone-

xión a través de ventanas o puertas entreabiertas.

• Dobleces ocasionados por la jación o el guiado

incorrectos de la línea de conexión.

• Zonas de corte al sobrepasar la línea de conexión.

• Daños de aislamiento por tirar de la línea de cone-

xión del enchufe de la pared.

• Grietas causadas por el envejecimiento del ais-

lamiento. Tales líneas de conexión eléctrica defectuosas no deben utilizarse, pues suponen un riesgo para la vida debido a los daños de aislamiento. Supervisar con regularidad las líneas de conexión eléctrica en busca de posibles daños. Durante la comprobación, preste atención a que la línea de conexión no cuelgue de la red eléctrica. Las líneas de conexión eléctrica deben cumplir las pertinentes disposiciones VDE y DIN. Utilice solo líneas de conexión eléctrica con certicación H05VV-F. La impresión de la denominación del tipo en el cable de conexión es obligatoria.

Información de servicio

Es preciso tener en cuenta, que las siguientes piezas

de este producto se someten a desgaste natural o

provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Piezas de desgaste*: abrasivos, cepillos de carbono, V-cinturón

*¡no tiene por qué estar incluido en el volumen de entrega!

Almacenamiento

Almacene el aparato y sus accesorios en un lugar oscuro, seco y sin riesgo de heladas, donde no esté al alcance de niños. El rango de temperatura de almacenamiento es de 5 a 30˚C. Conserve la herramienta eléctrica en su embalaje original. Cubra la herramienta eléctrica para protegerla del polvo o de la humedad.

Motor de corriente alterna

• La tensión de la red debe ser de 230 V.

• Los cables alargadores de hasta 25 m de longi-

tud deben poseer una sección de 1,5 milímetros

cuadrados.

Las conexiones y reparaciones del equipamiento eléctrico debe realizarlas solo un experto electricista.

En caso de posibles dudas, indique los siguientes datos:

• Tipo de corriente del motor

• Datos de la placa de características de la máquina

• Datos de la placa de características del motor

99 І ES

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. No tirar las pilas al cubo de la basura, al fuego o al agua. Las pilas deben eliminarse o reciclarse de forma ecológica. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Depositar

las piezas defectuosas en un contenedor destinado

a residuos industriales. Informarse en el organismo responsable al respecto en su municipio o en establecimientos especializados.

¡No arroje los aparatos usados a la basura doméstica!

Este símbolo indica que el producto, según la directiva sobre residuos de aparatos eléctricos y electrónicos (2012/19/UE) y las leyes nacio-

nales, no puede eliminarse junto con la basura doméstica. En su lugar, este producto deberá ser conducido a un punto de recogida adecuado.

Esto puede efectuarse devolviendo el aparato al comprar uno nuevo de características similares o entregándolo en un punto de recogida autorizado para el reciclaje de residuos de aparatos eléctricos y electrónicos. La manipulación inadecuada de residuos de aparatos eléctricos y electrónicos puede tener efectos negativos en el medio ambiente y en la salud humana, debido a las sustancias potencialmente peligrosas que estos frecuentemente contienen. Al eliminar correctamente este producto, Ud. contribuye además a un aprovechamiento ecaz de los recursos naturales. Para más información acerca

de los puntos de recogida de residuos de aparatos

usados, póngase en contacto con su ayuntamiento, el organismo público de recogida de residuos, cualquier centro autorizado para la eliminación de residuos de aparatos eléctricos y electrónicos o la ocina del servicio de recogida de basuras.

Subsanación de averías

Avería Posible motivo Solución

El alador de cadena no funciona.

El alador de cadena

funciona con interrupciones

El disco de amolado se calienta

El motor ronca; el disco de amolado se queda inmóvil

Vibraciones inusuales El disco de amolado está

• No hay corriente eléctrica

• Cable alargador averiado

• Clavija de red, motor o

interruptor averiado

• Cable alargador averiado

• Fallo interno

• Interruptor de conexión/

desconexión averiado

El disco de amolado está romo o averiado

Disco de amolado bloqueado Quitar el objeto

averiado

• Comprobar la alimentación eléctrica, la toma de enchufe y el fusible

• Comprobar el cable alargador; sustituir de inmediato los cables averiados

• Encargar la comprobación o la reparación del motor o interruptor a un técnico electricista o bien sustituir por componentes originales.

• Comprobar el cable alargador; sustituir de inmediato los cables averiados

• Ponerse en contacto con el servicio de atención al cliente

Cambiar el disco de amolado

100 І ES

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Scheppach KS 1200 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
