Bedienungsanleitung

Solar-Laderegler LRM 1218

Inhaltsverzeichnis

1 Sicherheitshinweise 2.....................................

1.1 Bedeutung der Sicherheitshinweise 2.......................

1.2 Allgemeine Sicherheitshinweise 2...........................

2 Einleitung 3..............................................

2.1 Verwendungszweck 3.....................................

2.2 Funktion des Solar-Ladereglers LRM 1218 3.................

3 Bedienung 4.............................................

4 Betriebsstörungen 5......................................

5 Technische Daten 6.......................................

5.1 Mechanische Daten 6.....................................

5.2 Elektrische Daten 6.......................................

5.3 Umweltdaten 7...........................................

6 Wartung 7...............................................

Anhang 8................................................

E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. [phone], Fax [phone], www.schaudt--gmbh.de

822.213 BA / DE

Stand: 21.04.2015

Bedienungsanleitung Solar-Laderegler LRM 1218

1 Sicherheitshinweise

1.1 Bedeutung der Sicherheitshinweise

Y GEFAHR!

Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und
Leben führen.

Y WARNUNG!

Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen
führen.

Y ACHTUNG!

Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an
angeschlossenen Verbrauchern führen.

1.2 Allgemeine Sicherheitshinweise

Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheits­technischen Regeln gebaut. Dennoch können Personen verletzt werden
oder kann das Gerät beschädigt werden, wenn die Sicherheitshinweise in
dieser Bedienungsanleitung nicht beachtet werden.

Das Gerät nur in technisch einwandfreiem Zustand benutzen.

Störungen, die die Sicherheit von Personen oder des Geräts beeinträchti­gen, sofort von Fachpersonal beheben lassen.

Y GEFAHR!

230-V-Netzspannung führende Teile.
Lebensgefahr durch elektrischen Schlag oder Brand:

F Keine Wartungs- oder Reparaturarbeiten am Gerät vornehmen.

F Gerät bei Beschädigungen an Kabeln oder am Gehäuse des Geräts

nicht mehr in Betrieb nehmen und von der Netzspannung trennen.

F Keine Flüssigkeit in das Gerät bringen.

Y WARNUNG!

Heiße Bauteile!
Verbrennungen:

F Defekte Sicherungen nur auswechseln, wenn das Gerät stromlos ist.

F Defekte Sicherungen nur auswechseln, wenn die Fehlerursache be-

kannt und beseitigt ist.

F Sicherungen nicht überbrücken oder reparieren.

F Nur Originalsicherungen mit den Werten verwenden, die auf dem Ge-

rät angegeben sind.

F Geräteteile können im Betrieb heiß werden. Nicht berühren.

F Keine wärmeempfindlichen Gegenstände in der Nähe des Geräts la-

gern (z. B. temperaturempfindliche Kleidungsstücke, wenn das Gerät
im Kleiderschrank eingebaut ist).

2

Stand: 21.04.2015 822.213 BA / DE

Bedienungsanleitung Solar -Laderegler LRM 1218

2 Einleitung

Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb
des Geräts. Lesen und befolgen Sie unbedingt die angegebenen Sicher­heitshinweise.

Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbe­stimmungen auch an andere Benutzer weitergeben.

2.1 Verwendungszweck

Der MPP-Solar-Laderegler LRM 1218 hat die Aufgabe, die Batterien des
Reisemobils über die angeschlossenen Solarmodule zu laden.

Elektroblocks

Batterien

Solarstromanzeige

LT 320 (Zubehör)

Der Solar-Laderegler begrenzt und regelt die Ladespannung der Batterien.
Der Solar-Laderegler LRM 1218 kann angeschlossen werden an:

F einen Elektroblock der Fa. Schaudt GmbH mit SDTBUS-Anschluss

und separatem Anschluss für Solarstrom

F einen Elektroblock der Fa. Schaudt GmbH mit separatem Anschluss

für Solarstrom

F einen Elektroblock der Fa. Schaudt GmbH mit einem Nachrüstadapter

für die Ladung der Starterbatterie

F direkt an den Batterien

Y Bei Betrieb des Solar-Ladereglers mit einem Elektroblock die Bedie-

nungsanleitung des Elektroblocks beachten.

Bei Fahrzeugen mit SDTBUS oder wenn ein digitales Bedien- und Kontroll­panel mit Solarstromanzeige vorhanden ist, wird der Ladestrom durch den
im Solar-Laderegler eingebauten Shunt erfasst und auf dem Panel als Solar­strom angezeigt.

Beim Einsatz an Systemen ohne integrierte Anzeige des Solarstroms kann
das separat erhältliche Bedien- und Kontrollpanel LT 320 (Zubehör) einge­setzt werden. Es ermöglicht die Anzeige der solaren Ladeströme für die
Wohnraumbatterie und die Starterbatterie.

Funktionsweise

Solarzelle

Maximum Power Point

Funktionsprinzip

LRM 1218

822.213 BA / DE

2.2 Funktion des Solar-Ladereglers LRM 1218

Die Leistungsabgabe einer Solarzelle ist -- neben weiteren Faktoren wie bei­spielsweise der Beleuchtungsintensität -- von ihrer Belastung und Tempera­tur abhängig. An einer nicht belasteten Solarzelle liegt unter Lichteinstrah­lung eine bestimmte Leerlaufspannung an.

Im Maximum Power Point (MPP) eines Solarmoduls kann die Maximallei-

MPP

stung entnommen werden. Da das Solarmodul nur in diesem Punkt seinen
größten Ertrag liefert, muss ein angeschlossen er Regler dazu in der Lage
sein, diesen Punkt zu finden und ständig -- auch unter wechselnden Bedin­gungen -- zu halten.

Der Solarregler LRM1218 dient zum Aufladen von 6-zelligen 12V--Bleibatte­rien (Bleisäure-, Bleigel- und AGM-Batterien).

Der Solarregler ist ein getakteter Wandler, der über einen sehr hohen Wir­kungsgrad verfügt. Ein Microcontroller steuert ihn so, daß die angeschlosse­nen Solarmodule unabhängig von Sonneneinstrahlung, Batteriespannung

Stand: 21.04.2015

3

Bedienungsanleitung Solar-Laderegler LRM 1218

E

i

l

l

und Modultemperatur immer im Punkt der maximalen Leistung, dem MPP,
betrieben werden, während sich die Batterie in der Hauptladephase befindet.

Die bereit gestellten Ladespannungen werden mittels Temperaturfühler und
durch die Einstellmöglichkeit von 3 Batterietypen perfekt an die Wohnraum­batterie angepasst. Die Starterbatterie wird ebenfalls mitgeladen, sobald die
Wohnraumbatterie die Hauptladephase durchlaufen hat.

Der Solarregler verfügt über einen SDTBUS-Anschluss und kann so optimal
in Bussysteme von Schaudt integriert werden. Für die Nachrüstung von älte­ren Systemen (z. B. mit den Bedien- und Kontrollpanels DT 201 und DT 220
in Verbindung mit EBL 101 und EBL 220) ist ein Anschluss mit einem pas­senden Analogsignal zur Anzeige der Solarströme in Wohn- und Starterbat­terie vorgesehen.

Zwei LED-Anzeigen für ”Betrieb” und ”Ladeerhaltung” informieren über die
Funktion und eine weitgehend volle Batterie. Das Gerät ist sehr kompakt
und leicht aufgebaut. Der eingebaute Lüfter ist sehr leise und läuft nur bei
hoher Leistung.

Durch diese Funktionsweise liefert der MPP Solar-Regler LRM 1218 je nach
Bedingungen (Außentemperatur, Sonneneinstrahlung) einen 5 ... 30 % hö­heren Solarstrom, als herkömmliche Serienregler (optimal wäre z. B. eine
niedrige Außentemperatur bei hoher Sonneneinstrahlung).

Wohnraum-Batterie

Starter-Batterie

Über zwei Schiebeschalter können 3 verschiedene Ladekennlinien (”Blei­Säure”, ”Blei-Gel/AGM I” und ”AGM II”) oder Versorgungsbetrieb mit einer
Festspannung eingestellt werden.

Die Ladekennlinie ist aber nicht nur von der Einstellung des Batterietyp­Schalter abhängig, sondern auch und von der ermittelten Batterie-Tempera­tur (wenn ein optional lieferbarer Batterietemperaturfühler angeschlossen ist
oder wenn der LRM 1218 an einem SDTBUS-System angeschlossen ist,
das einen Batterietemperaturfühler hat).

Die Wohnraumbatterie wird bevorzugt geladen. Sobald der Solarregler
LRM 1218 die Ladespannung der Wohnraumbatterie begrenzt, zeigt das die
weitgehende Ladung der Wohnraumbatterie an. In diesem Moment wird die
Ladung der Starterbatterie zugeschaltet.

3 Bedienung

Der Solar-Laderegler besitzt keine Bedienelemente.
Bei einem Wechsel des Batterietyps muss der Solarregler LRM 1218 ggf.

neu eingestellt werden:

ngeste

terBatterietyp

Versorgungsbetrieb 1 A

Schalterstellungen Schalter

Schalter S1 Schalter S2

AGM2 1 B

Bleigel/AGM1 2 A

Bleisäure 2 B

Y Im Versorgungsbetrieb liefert der Laderegler eine konstante Ausgangs-

spannung.

Y Die beiden Schalter sind im Gehäuse vertieft angebracht, um eine verse-

hentliche Fehlbedienung auszuschließen. Zur Umschaltung muss evtl.
ein kleiner Schraubendreher verwendet werden.

4

Stand: 21.04.2015 822.213 BA / DE

Bedienungsanleitung Solar -Laderegler LRM 1218

p

Kontrollpanel

LED grün

LED gelb

S2

S1

Bild 1 Schalter Batterieeinstellung und LEDs

Zwei Leuchtdioden zeigen den momentanen Betriebszustand des Reglers
an:

F LED gelb: Gerät im Ladebetrieb (Wohnraum- und/oder Starterbatterie)
F LED grün: Ladeerhaltung aktiv (Wohnraum-Batterie voll)
F Die beiden LEDs blinken abwechselnd: Versorgungsbetrieb

Die Anzeige der Solarströme erfolgt an einem angeschlossen Bedien- und
Kontrollpanel (z. B. LT 320)); siehe gesonderte Bedienungsanleitung.

Nachrüstung eines

Batterietemperaturfühler

TF ...

Soll ein Batterietemperatursensor nachgerüstet werden, ist wie folgt vorzu­gehen:

" System am Hauptschalter (Bedien- und Kontrollpanel) ausschalten.
" Stecker “Solarmodule” am LRM 1218 abziehen.
" Stecker “Wohnraum- und Starterbatterie” am LRM 1218 abziehen.
" Batterietemperaturfühler am LRM 1218 einstecken.
" Stecker “Wohnraum- und Starterbatterie” am LRM 1218 einstecken.

F Der Solarregler LRM 1218 konfiguriert sich automatisch neu -- geän-

derte Batterieladekennlinien werden jetzt verwendet.

" Stecker “Solarmodule” am LRM 1218 einstecken.
Y Ein direkt am Solarregler angeschlossener Batterietemperaturfühler hat

den Vorteil, dass auch bei abgeschaltetem Bus (z. B. Stilllegung in der
Winterpause) temperaturgeführt geladen wird.

4 Betriebsstörungen

Wenn Sie eine Störung nicht selbst anhand der nachfolgenden Tabelle behe­ben können, wenden Sie sich an unsere Kundendienstadresse.

Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann der
Solarregler weiter betrieben werden. Bei den Störungsmeldungen E271 und
E272 (Anzeige nur SDT ... -Bussystemen möglich) werden Standardkennli­nien zur Ladung verwendet. Es erfolgt dann keine temperaturgeführte La­dung mehr.

Störung Mögliche Ursache Abhilfe

Keine Anzeige des Solar­stroms am Bedien- und
Kontroll
(wenn vorhanden)

822.213 BA / DE

anel

Stand: 21.04.2015

Verkabelung defekt Verkabelung prüfen lassen
Solar-Laderegler defekt Kundendienst aufsuchen
Elektroblock defekt Kundendienst aufsuchen

5

Bedienungsanleitung Solar-Laderegler LRM 1218

g

Störung AbhilfeMögliche Ursache

Batterien werden nicht ge- Batterien defekt Batterien prüfen lassen
laden

LED gelb blinkt Endstufe abgeschaltet

Bussystem SDT ...
Störungsmeldungen:

E270 LRM 1218 fehlt am Bus Busverkabelung prüfen

E271 Batterie-Temperatursensor

E272 Batterie-Temperatursensor

E273 Überlast / Überstrom und/

*bei Bussystemen mit weiterem Batterietemperaturfühler (z.B. mit HELLA-Batterie­sensor) wird der am Bus verfügbare Temperaturwert alternativ verwendet.

wenn Batterien ohne Feh­ler: Solar-Laderegler de­fekt

Elektroblock defekt Kundendienst aufsuchen
Verkabelung defekt Verkabelung prüfen lassen

(Regler außer Betrieb) we­gen Überstrom oder Über­spannung

Kurzschluss*

Kabelunterbrechung oder
defekter Sensor*

oder Übertemperatur

Kundendienst aufsuchen

Falsches Solarmodul
(oder zu viele Solarmo­dule) angeschlossen (Ein­gangsleistung zu hoch) -­Kundendienst aufsuchen

Kundendienst aufsuchen
Verkabelung/Stecker

prüfen
Kundendienst aufsuchen

Verkabelung prüfen
Sensor ersetzen

Falsches Solarmodul
(oder zu viele Solarmo­dule) angeschlossen (Ein­gangsleistung zu hoch) -­Kundendienst aufsuchen

5.1 Mechanische Daten

Abmessungen

Gewicht

Gehäuse

5.2 Elektrische Daten

Nennspannung

Ladestrom

Geeignete Batterien

Geeignete Solarmodule

5 Technische Daten

135x48x90(BxHxTinmm)

360 g

Kunststoff blau, (RAL 5010)

12 V DC

bis zu 20 A für Wohnraum- und Starterbatterie zusammen;
Wohnraumbatterie hat Vorrang;
z. B. nur Wohnraumbatterie bei 275 W Solarleistung:

F 20 A @ 13,2 V Wohnraumbatteriespannung

F 18 A @ 14,4 V Wohnraumbatteriespannung

6-zellige Blei-Batterien ab 55 Ah (Blei-Säure, Blei-Gel, AGM)

F mindestens 36-zellige Module

F Leerlaufspannung 20 ... 32 V

F Gesamtleistung Solarmodule max. 275 Wp

6

Stand: 21.04.2015 822.213 BA / DE

Bedienungsanleitung Solar -Laderegler LRM 1218

Beispielrechnung

Ladeschluss-

Spannungen

Geeignete Elektroblocks

EBL ... und weitere

Anschlussmöglichkeiten

Es können z. B. fünf Solarmodule à 55 Wp in Parallelschaltung angeschlos­sen werden:

Pro Solarmodul z. B. U

Nennstrom gesamt I

Eingestellter
Batterietyp

Versorgungs-

Lade­spannung

Ladeerhal­tungsspannung

Festspannung 13,4 V

I

MPP
MPP

leer

=22V,U
=3,2A
=16A

= 17,2 V

MPP

bei Referenz­Temperatur

Zeitphase

betrieb

AGM2 14,7V 13,7V 25 C 4h

Bleigel/AGM1 14,4V 13,8V 25 C 12 h

Bleisäure 14,4V 13,4V 25 C 4h

Die Temperaturkorrektur der Ladeschlussspannungen beträgt --20 mV pro
Grad Temperaturerhöhung (bezogen auf 25 C) bzw. +20 mV pro Grad Tem­peraturabsenkung (Spannungsgrenzen: U

13,4 V; U

min

14,9 V; die obere

max

Spannungsbegrenzung bei 14,9 V erfolgt mit Rücksicht auf die maximale
Eingangsspannung der angeschlossenen Verbraucher).

F Elektroblöcke der Fa. Schaudt GmbH mit SDTBUS (diese haben ei-

nen gesonderten Eingang für Solarstrom Wohnraum- und Starterbat­terie sowie einen Anschluss für den SDTBUS)

5.3 Umweltdaten

Betriebstemperatur

Lagertemperatur

Luftfeuchtigkeit

CE

Reinigung

F Elektroblöcke der Fa. Schaudt GmbH mit separatem Anschluss für

Solarstrom Wohnraum- und Starterbatterie; ggf. auch Anschluss für
Stromanzeigen (weitergeschleift an das am EBL ... angeschlossene
Bedien- und Kontrollpanel DT .../LT ...)

F Elektroblöcke der Fa. Schaudt GmbH mit einem Nachrüstadapter für

die Ladung der Starterbatterie

F Direkter Anschluss an Wohnraum- und Starterbatterie bei Fremdsy-

stemen; Solarstromanzeige über LT 320 (optional lieferbar) möglich

-10Cbis+50C

-20 Cbis+70C

Betrieb nur in trockener Umgebung

CE-Kennzeichen vorhanden

6 Wartung

Das Gerät ist wartungsfrei.

Gerät mit einem weichen, leicht angefeuchteten Tuch und mit einem milden
Reinigungsmittel reinigen. Auf keinen Fall Spiritus, Verdünner oder
Ähnliches benutzen. Es dürfen keine Flüssigkeiten in das Innere des Geräts
dringen.

822.213 BA / DE

E

Nachdruck, Übersetzung und Vervielfältigung dieser Dokumentation, auch
auszugsweise, ist ohne schriftliche Genehmigung nicht gestattet.

Stand: 21.04.2015

7

Bedienungsanleitung Solar-Laderegler LRM 1218

Anhang

A EG-Konformitätserklärung

Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart des Solarlade­reglers LRM 1218 den einschlägigen Bestimmungen entspricht.

Das Original der CE-Konformitätserklärung liegt vor und kann jederzeit ein­gesehen werden.

Hersteller

Anschrift

B Sonderausstattung/Zubehör

Panel

Batterietemperaturfühler

C Fehlerprotokoll

Schaudt GmbH, Elektrotechnik & Apparatebau

Daimlerstraße 5
88677 Markdorf
Germany

Instrumententafel LT 320 bei Anschluss an Systeme ohne direkte Solarstro­manzeige über das Bedien- und Kontrollpanel

Batteriefühler TF 50 A zur Erfassung der Batterietemperatur, wird automa­tisch erfasst und beeinflusst die Ladekennlinen

Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten
Fehlerprotokoll zum Hersteller schicken.

Gerätetyp: _______________________
Artikel-Nr.: _______________________
Fahrzeug: Hersteller: _______________________

Typ: _______________________
Eigenbau? Ja
Nachrüstung? Ja - Nein -

- Nein -

Folgender Defekt liegt vor (bitte ankreuzen):

- keine Batterieladung bei angeschlossenen Solarmodulen

- Dauerfehler

- Fehler nur zeitweise/Wackelkontakt

Sonstige Bemerkungen:

8

Stand: 21.04.2015 822.213 BA / DE

Bedienungsanleitung Solar -Laderegler LRM 1218

D Kundendienst

Kundendienst-Adresse

Gerät einsenden

E Mechanischer Aufbau

Schaudt GmbH, Elektrotechnik & Apparatebau
Planckstraße 8
D-88677 Markdorf

Tel.: [phone] E-Mail: [e-mail]

Öffnungszeiten Mo bis Do 8 bis 12, 13 bis 16 Uhr

Fr 8 bis 12 Uhr

Rückversand eines defekten Geräts:

" Ausgefülltes Fehlerprotokoll beilegen, siehe Anhang C

" Frei an Empfänger senden.

1

2

48

7.5

345

135

130.7
ø4 (2x)

3

90

119

Bild 2 Abmessungen und Anschlüsse Solar-Laderegler LRM 1218

1 Anschluss Solarmodule
2 Anschlüsse Wohnraum- und Starterbatterie, ggf. über Elektroblock
3 Anschluss SDTBUS
4 Anschluss Bedien- und Kontrollpanel, ggf. über Elektroblock
5 Anschluss Batterietemperaturfühler

60

822.213 BA / DE

Stand: 21.04.2015

9

Bedienungsanleitung Solar-Laderegler LRM 1218

(Leerseite)

10

Stand: 21.04.2015 822.213 BA / DE

Montageanleitung

Solar-Laderegler LRM 1218

Inhaltsverzeichnis

1 Sicherheitshinweise 2.....................................

1.1 Bedeutung der Sicherheitshinweise 2.......................

1.2 Allgemeine Sicherheitshinweise 2...........................

2 Einleitung 3..............................................

3 Lieferumfang 3...........................................

4 Mechanischer Einbau 4...................................

5 Elektrischer Anschluss 5..................................

5.1 Anschluss an Wohnraumbatterie und Starterbatterie 6.........

5.2 Anschluss an einen Elektroblock EBL ... mit angeschlossener

5.3 Anschluss an einen Elektroblock EBL ... mit 3-poligem

5.4 Anschluss an einen Elektroblock EBL ... mit SDTBUS 13.......

5.5 Blockschaltbild/Anschlussplan 14............................

6 Erstinbetriebnahme 14.....................................

6.1 Prüfungen vor Erstinbetriebnahme 14........................

7 Technische Daten 15.......................................

7.1 Mechanische Daten 15.....................................

7.2 Elektrische Daten 15.......................................

7.3 Umweltdaten 15...........................................

8 Lagerung - Verpackung - Transport 15........................

Kontroll- und Anzeigetafel DT ... / LT ... 8....................

MNL-Anschluss und Adapter für Starterbatterie 10.............

E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. [phone], Fax [phone], www.schaudt--gmbh.de

822.213 BA / DE

Stand: 21.04.2015

Montageanleitung Solar-Laderegler LRM 1218

1 Sicherheitshinweise

1.1 Bedeutung der Sicherheitshinweise

Y GEFAHR!

Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und
Leben führen.

Y WARNUNG!

Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen
führen.

Y ACHTUNG!

Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an
angeschlossenen Verbrauchern führen.

1.2 Allgemeine Sicherheitshinweise

Y WARNUNG!

Heiße Bauteile!
Verbrennungen:

F Defekte Sicherungen nur auswechseln, wenn das System stromlos

ist.

F Defekte Sicherungen nur auswechseln, wenn die Fehlerursache be-

kannt und beseitigt ist.

F Rückseite von Geräten kann im Betrieb heiß werden. Nicht berühren.

Y ACHTUNG!

Spannung führende Teile
Beschädigung von Geräten:

F Elektrische Anlage des Reisemobils oder Caravans muss geltenden

DIN-, VDE- und ISO-Richtlinien entsprechen.

F Keine Veränderungen am Gerät vornehmen.

F Gerät nicht mit defektem oder fehlerhaftem Anschluss in Betrieb neh-

men.

F Keine Wartungsarbeiten am Gerät durchführen, wenn Spannung an-

liegt.

F Elektrische Anschlüsse sachgemäß durchführen.

F Richtige elektrische Absicherung sicherstellen.

2

Stand: 21.04.2015 822.213 MA / DE

Montageanleitung Solar-Laderegler LRM 1218

2 Einleitung

Diese Montageanleitung wendet sich an ausgebildetes Fachpersonal.

Sie enthält wichtige Hinweise zum Anschließen und zum sicheren Betrieb
des Gerätes. Die angegebenen Sicherheitshinweise sind unbedingt anzu­wenden.

Neben der Montageanleitung immer auch die zugehörige Bedienungsanlei­tung beachten.

3 Lieferumfang

Zum Lieferumfang des Solar-Ladereglers LRM 1218 gehört:

F 1 Solar-Laderegler LRM 1218

F Anschluss-Satz (Kleinteile und Anschlusskabel) für die verschiedenen

Anwendungen

F Bedienungsanleitung

F Montageanleitung

1

3 4

2

7

Bild 1 Lieferumfang Kleinteile Zubehör Solar-Laderegler LRM 1218

Pos. Anzahl Bezeichnung

1 2 Kfz-Flachstecksicherung 20 A
2 1 Kfz-Flachstecksicherung 15 A
3 2 Sicherungshalter für KFZ-Flachstecksicherung
4 5 Flachsteckhülse 6,3 x 0,8 ohne Hals
5 2 Schrauben 3,5 x 20
6 6 Flachsteckhülse 6,3 x 0,8 (blau)
7 4 Isolierhülse für Pos. 4

5

6

822.213 MA / DE

Stand: 21.04.2015

3

Montageanleitung Solar-Laderegler LRM 1218

1

2

3

3
2
1

Bild 2 Lieferumfang Anschlusskabel Solar-Laderegler LRM 1218

4

1
2
3

Pos. Anzahl Bezeichnung

1 1

Anschlusskabel EBL ... (Signale für Anzeige Ladeströme

auf DT ... / LT ...)
2 1 Anschlusskabel EBL ... (Ladeströme Batterien)
3 1 Adapterkabel EBL ... (Ladestrom Starterbatterie) für

EBLs ohne direkten EIngang Solarladestrom Starterbatte-

rie
4 1 Anschlusskabel SDTBUS

Y Für die verschiedenen Anwendungsfälle werden jeweils nicht alle Teile/

Kabel benötigt.

4 Mechanischer Einbau

Y Dieses Gerät ist zum Einbau in ein Fahrzeug bestimmt.

Umgebung

" Für die Anwendungsfälle, bei denen ein Anschluss an einen Elektroblock

EBL ... der Fa. Schaudt über die mitgelieferten Kabel erfolgt (Anwen­dungsfälle gemäß Kap. 5.2 und 5.3), muss der Solar-Laderegler in un­mittelbarer Nähe des Elektroblocks eingebaut werden (Abstand zur
Frontplatte max. 30 cm).

" Für die anderen Anwendungsfälle ist ebenfalls ein trockener und ausrei-

chend belüfteter Einbauort im isolierten Innenbereich zu wählen. Es darf
sich kein Kondenswasser auf dem Gerät bilden können. Im oberen und
unteren Bereich des Einbauortes müssen Lüftungsöffnungen zum Wohn­raum hin vorhanden sein, um einen Wärmestau zu vermeiden. Ihr Quer-

4

Stand: 21.04.2015 822.213 MA / DE

Montageanleitung Solar-Laderegler LRM 1218

schnitt richtet sich nach der Größe und der Durchschnittstemperatur des
Einbauraums.

Mindestabstand

Befestigung

" Mindestabstände zu den umgebenden Einrichtungsgegenständen sicher-

stellen:

F Nach allen Seiten -- außer der Montageseite -- mindestens 5 cm Frei-

raum einhalten.

F Während des Betriebs darf die Umgebungstemperatur +45 Cnicht

überschreiten (gemessen in 2,5 cm Abstand zu den Geräteseiten).

" Solar-Laderegler mit zwei Schrauben (Abb. 1, Pos. 5) an den dafür vor-

gesehenen Bohrungen auf einer stabilen und ebenen Unterlage fest­schrauben.

130.7
ø4 (2x)

3

90

60

119

Bild 3 Befestigungspunkte Solar-Laderegler LRM 1218 (Abmessungen in mm)

5 Elektrischer Anschluss

Y ACHTUNG!

Ausgangsspannung des Ladereglers ist auch zur direkten Versorgung ohne
Batterie geeignet! Dazu muss der Solar-Laderegler aber entsprechend

eingestellt werden.

Der elektrische Anschluss des Solar-Ladereglers ist für folgende Anwen­dungsfälle vorbereitet:

F Anschluss an Wohnraumbatterie und Starterbatterie

F Anschluss an einen Elektroblock EBL ... mit angeschlossener Kon-

troll- und Anzeigetafel DT ... / LT ...

F Anschluss an einen Elektroblock EBL ... mit 3-poligem MNL-An-

schluss und Adapter für Starterbatterie

F Anschluss an mit 3-poligem MNL-Anschluss und Adapter für Starter-

batterie und SDTBUS-Anschluss (Bussysteme)

822.213 MA / DE

Stand: 21.04.2015

5

Montageanleitung Solar-Laderegler LRM 1218

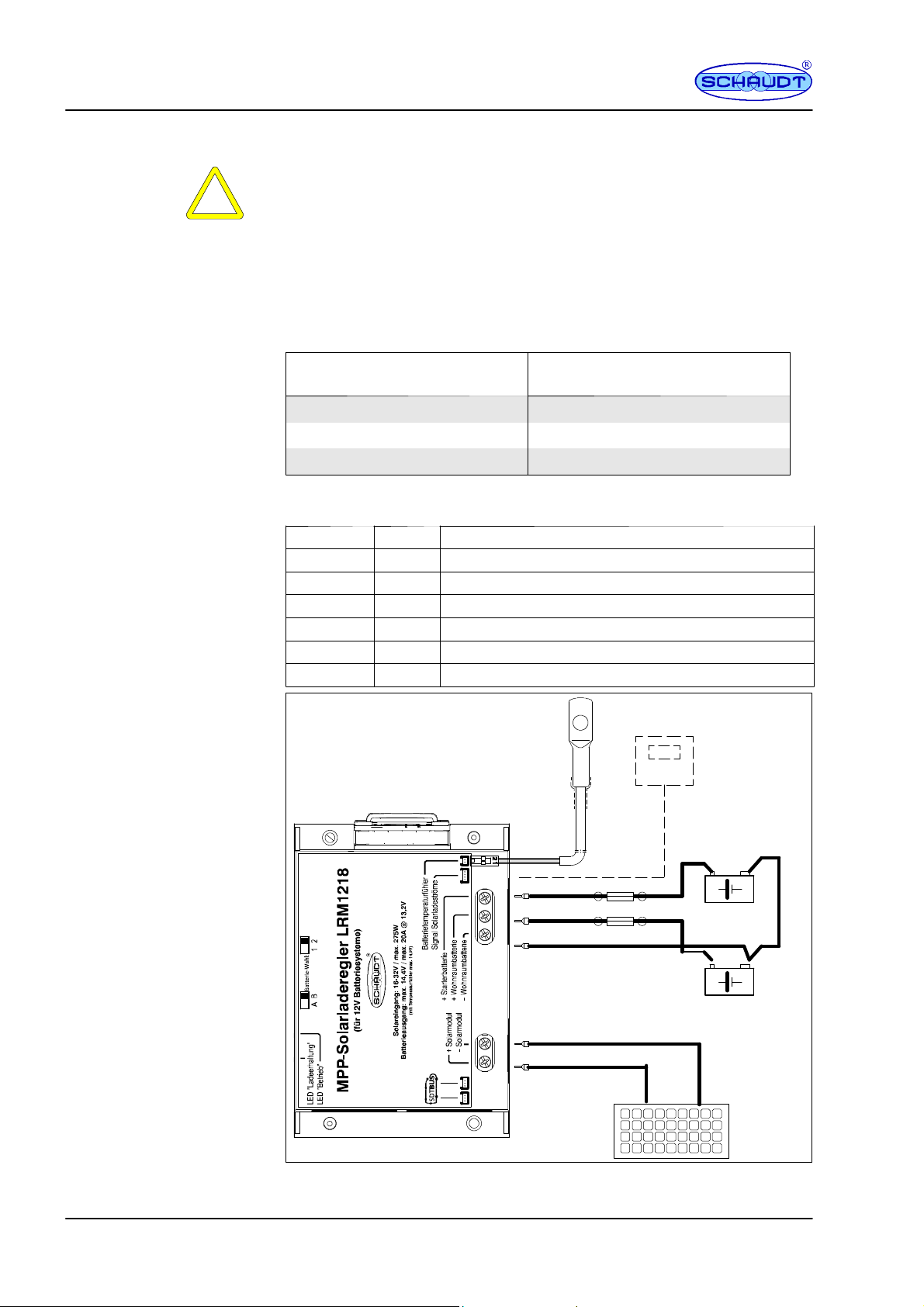

5.1 Anschluss an Wohnraumbatterie und Starterbatterie

Y ACHTUNG!

Kurzschlüsse!
Beschädigung des Solar-Ladereglers oder Kabelbrand:

F Um die Leitungszüge bei Kurzschluss zu schützen, Sicherungen di-

rekt am Pluspol der Batterien einfügen.

Die Kabelquerschnitte gemäß EN 1648-1 bzw. -2 wählen. Die maximale Strom­belastung darf 90 % des jeweiligen Sicherungswertes nicht überschreiten.

Empfohlene Kabelquerschnitte:

Leitungslänge
(Summe aus Hin- und Rückleitung)

bis 4 m 2,5 mm

bis 8 m 4,0 mm

bis 12 m 6,0 mm

Kabelquerschnitt

2

2

2

Für diesen Anwendungsfall werden folgende Teile aus dem Lieferumfang benötigt:

Abb./Pos.

Anzahl Bezeichnung

-- 1 Solar-Laderegler LRM 1218
1/2 2 Kfz-Flachstecksicherung 20 A
1/3 2 Sicherungshalter für KFZ-Flachstecksicherung
1/4 4 Flachsteckhülse 6,3 x 0,8 ohne Hals
1/7 5 Isolierhülse für Pos. 1/4

-- 5 Adernendhülsen (nicht im Lieferumfang)

TF 50 A*

LT 320*

LRM 1218

3

+--

F1

--

F2

G1

+--

G2

G3

Bild 4 Schaltbild Anschluss LRM 1218 an Starterbatterie und Wohnraumbatterie

6

* Optional

Stand: 21.04.2015 822.213 MA / DE

--+

Montageanleitung Solar-Laderegler LRM 1218

Pos. Bezeichnung

F1 Sicherung Ladestrom Starterbatterie (20A)

F2 Sicherung Ladestrom Wohnraumbatterie (20A)
G1 Starterbatterie
G2 Wohnraumbatterie
G3 Solarmodul(e)

LRM 1218 Solar-Laderegler

L T320* Bedien- und Kontrollpanel Solar-Ladeströme (optionale Son-

derausstattung; Kabel im Lieferumfang des Panels

TF 50 A* Temperaturfühler (Sonderausstattung, s. auch Kap. 5.5)

Anschluss-Reihenfolge

Den Anschluss an der Seite Solar-Ladereglers in folgender Reihenfolge
durchführen:

" 1. Zwei Sicherungshalter mit Sicherung gemäß Schaltbild Abb. 4 am An-

schlusskabel anschließen. Hierzu die Flachsteckhülsen 6,3 x 0,8 ohne
Hals (Abb. 1, Pos. 5) verwenden. Nach dem Crimpen die Isolierhül­sen (Abb. 1, Pos. 7) aufstecken. Die beiden Sicherungen einsetzen.

" 2. Die Anschlusskabel für Wohnraumbatterie und Starterbatterie zuerst

am Solar-Laderegler anschließen. Dabei die Polung der Anschlüsse
beachten. Hierzu Aderendhülsen (nicht im Lieferumfang) verwenden.

" 3. Die Anschlusskabel für Wohnraumbatterie und Starterbatterie an den

Batterien anschließen.

" 4. Zuletzt Solarmodule am Solar-Laderegler anschließen. Hierzu Ade-

rendhülsen (nicht im Lieferumfang) verwenden.

Y Schritte 5. ... 9. NUR, wenn ein Temperaturfühler TF 50 A (optional) vor-

handen ist:

" 5 Batteriefühler TF 50 A an einer der Polklemmen (vorzugsweise --Pol)

der Wohnraumbatterie anklemmen (Hinweis: dies ist KEINE elektri­sche Verbindung, es wird über diese mechanische Verbindung ledig­lich die Temperatur des Batteriepols erfasst; diese ist nahezu iden­tisch mit der Innentemperatur der Batterie)

822.213 MA / DE

Abklemmen

" 6. Kabel durch das Fahrzeug zum Solar-Laderegler LRM 1218 führen.

" 7. Stecker des Batteriefühler TF 50 A am Solar-Laderegler LRM 1218

einstecken.

" 8. Das Kabel des Batteriefühlers an geeigneten Stellen fixieren (insbe-

sondere in der Nähe des Anschlussteckers am LRM 1218 um zu ver­hindern, das sich der 2-polige Stecker löst).

" 9. Stecker “Solarmodule” und “Wohnraum- und Starterbatterie” am

LRM 1218 abziehen und nach 30 s wieder einstecken. Dadurch wird
der Fühler angemeldet.

Das Abklemmen sinngemäß in umgekehrter Reihenfolge durchführen.

Stand: 21.04.2015

7

Montageanleitung Solar-Laderegler LRM 1218

5.2 Anschluss an einen Elektroblock EBL ... mit angeschlosse­ner Kontroll- und Anzeigetafel DT ... / LT ...

Für diesen Anwendungsfall werden folgende Teile aus dem Lieferumfang
benötigt:

Abb./Pos.

Anzahl Bezeichnung

1 1 Solar-Laderegler LRM 1218

1/1 bzw. 2 1 Kfz-Flachstecksicherung 20 A oder 15 A (je nach

EBL ...)

2/1 1

Anschlusskabel EBL ... (Signale für Anzeige Lades­tröme auf DT ... / LT ...)

2/2 1 Anschlusskabel EBL ... (Ladeströme Batterien)

-- 2 Adernendhülsen (nicht im Lieferumfang)

TF 50 A*

LRM 1218

3

EBL ...
an Block
”Solarladeregler”

Y

weiß

braun
rot
schwarz

--

braun

X

EBL ...
an Block
”Solarladeregler”

+

G3

Bild 5 Schaltbild Anschluss LRM 1218 an EBLs mit Solarregleranschluss und Anschluss für

8

Stromanzeige (* Optional)

Stand: 21.04.2015 822.213 MA / DE

--+

Montageanleitung Solar-Laderegler LRM 1218

Pos. Bezeichnung

X Kabel mit Anschluss-Stecker Elektroblock:

-- X1 braun Minus Batterie

-- X2 rot + Starterbatterie

-- X3 schwarz + Wohnraumbatterie

Y Kabel mit Anschluss-Stecker Kontroll- und Anzeigetafel DT ...

/ LT ...

-- Y1 braun Signal Wohnraumbatterie

-- Y2 weiß Signal Starterbatterie

G3 Solarmodul(e)

LRM 1218 Solar-Laderegler

TF 50 A* T emperaturfühler (Sonderausstattung, s. auch Kap. 5.5)

Anschluss-Reihenfolge

Den Anschluss auf der Front des Solar-Ladereglers in folgender Reihenfolge
durchführen:

" 1. Den Elektroblock mit dem Kabel X (Anschlusskabel EBL ...

(Ladeströme Batterien), Abb. 2, Pos. 2) anschließen.

" 2. Den Elektroblock mit dem Kabel Y (Signale für Anzeige Ladeströme

auf DT ... / LT ..., Abb. 2, Pos. 1) anschließen.

" 3. Die Sicherung “Solar” am EBL ... mit der richtigen Kfz-Sicherung

(15 A oder 20 A; Abb. 1 Pos. 1 bzw. Pos. 2) bestücken.

" 4. Zuletzt Solarmodule am Solar-Laderegler anschließen. Hierzu

Aderendhülsen verwenden.

Y Der richtige Sicherungswert ist auf der Frontplatte des Elektroblocks

EBL ... aufgedruckt. Siehe auch Blockschaltbild in der Bedienungsanlei­tung des Elektroblocks.

Y Schritte 5. ... 9. NUR, wenn ein Temperaturfühler TF 50 A (optional) vor-

handen ist:

" 5 Batteriefühler TF 50 A an einer der Polklemmen (vorzugsweise --Pol)

der Wohnraumbatterie anklemmen (Hinweis: dies ist KEINE elektri­sche Verbindung, es wird über diese mechanische Verbindung ledig­lich die Temperatur des Batteriepols erfasst; diese ist nahezu iden­tisch mit der Innentemperatur der Batterie)

822.213 MA / DE

Abklemmen

" 6. Kabel durch das Fahrzeug zum Solar-Laderegler LRM 1218 führen.

" 7. Stecker des Batteriefühler TF 50 A am Solar-Laderegler LRM 1218

einstecken.

" 8. Das Kabel des Batteriefühlers an geeigneten Stellen fixieren (insbe-

sondere in der Nähe des Anschlussteckers am LRM 1218 um zu ver­hindern, das sich der 2-polige Stecker löst).

" 9. Stecker “Solarmodule” und “Wohnraum- und Starterbatterie” am

LRM 1218 abziehen und nach 30 s wieder einstecken. Dadurch wird
der Fühler angemeldet.

Das Abklemmen sinngemäß in umgekehrter Reihenfolge durchführen.

Stand: 21.04.2015

9

Montageanleitung Solar-Laderegler LRM 1218

5.3 Anschluss an einen Elektroblock EBL ... mit 3-poligem
MNL-Anschluss und Adapter für Starterbatterie

Wenn ein Elektroblock verwendet wird, der nur den 3-poligen Anschluss für
einen Solar-Laderegler besitzt, kann ein Adapter zum Laden der Starterbat­terie nachgerüstet werden. Wohnraumbatterie und Starterbatterie können
dann gleichzeitig geladen werden.

Folgende Elektroblöcke (Stand April 2008) können mit dem Adapter verwen­det werden:

F EBL 99
F EBL 100
F EBL 264-9
F EBL 240
F EBL 269

Als optionales Zubehör kann hier ein Bedien- und Anzeigepanel LT 320 für
die Anzeige der Solarladeströme eingesetzt werden.

Für diesen Anwendungsfall werden folgende Teile aus dem Lieferumfang
benötigt:

Abb./Pos.

Anzahl Bezeichnung

1 1 Solar-Laderegler LRM 1218

1/1 bzw. 2 1 Kfz-Flachstecksicherung 20 A oder 15 A (je nach

EBL ...)

2/2 1 Anschlusskabel EBL ... (Ladestrom Wohnraumbat-

terie), hier muss die mittlere Ader am Stecker abge­trennt werden und das rote Kabel aus dem Isolier­schlauch herausgezogen werden

2/3 1 Anschlusskabel EBL ... (Ladeströme Starterbatterie)

wird zwischen Kabelbaum und EBL eingeschleift

-- 2 Adernendhülsen (nicht im Lieferumfang)

10

Stand: 21.04.2015 822.213 MA / DE

Montageanleitung Solar-Laderegler LRM 1218

EBL ...
an Block

LRM 1218

schwarz

braun

Ya Yb

rot rot

TF 50 A*

gelb

braun

Kabelbaum

3

2xrot
schwarz

--

braun

LT 320*

EBL ...
an Block
”Solarladeregler”

+

G3

Bild 6 Schaltbild Anschluss LRM 1218 an EBL ...

--+

Pos. Bezeichnung

X Kabel mit Anschluss-Stecker Elektroblock:

-- X1 braun Minus Batterie

-- X2 -- Nicht belegt (rotes Kabel am Stecker
abtrennen und aus Isolierschlauch
entfernen

-- X3 schwarz + Wohnraumbatterie

Y Adapterkabel Elektroblock

-- Y a an vorhandenes Kabel vom Elektroblock

-- Yb an Elektroblock

-- Y1 rot + Starterbatterie

-- Y2 braun Minus Fühler Wohnraumbatterie

-- Y3 gelb D+ Eingang

-- Y4 braun Minus Starterbatterie für Kühlschrank

-- Y5 schwarz + Fühler Wohnraumbatterie

G3 Solarmodul(e)

LRM 1218 Solar-Laderegler

L T320* Bedien- und Kontrollpanel Solar-Ladeströme (optionale Son-

derausstattung; Kabel im Lieferumfang des Panels

TF 50 A* T emperaturfühler (Sonderausstattung, s. auch Kap. 5.5)

X

822.213 MA / DE

Stand: 21.04.2015

11

Montageanleitung Solar-Laderegler LRM 1218

Anschluss-Reihenfolge

Den Anschluss auf der Front des Solar-Ladereglers in folgender Reihenfolge
durchführen:

" 1. Am Elektroblock das fahrzeugseitige 5-polige Kabel, auf dem die Ver-

sorgung der Starterbatterie liegt abziehen.

" 2. Den Elektroblock mit dem Kabel Y (Adapterkabel EBL ... (Ladestrom

Starterbatterie) , Abb. 1, Pos. 3) anschließen:

F Ya an das fahrzeugseitige Kabel

F Yb am Elektroblock einstecken

" 3. An Kabel X (Abb. 1 Pos. 2) das rote Kabel am Steckergehäuse ab-

trennen und das Kabel aus dem Isolierschlauch herausziehen. Es
wird nicht mehr benötigt.

" 4 Den Elektroblock mit dem Kabel X (Anschlusskabel EBL ...

(jetzt nur noch für Ladestrom Caravanbatterie), Abb. 1, Pos. 2) an­schließen.

" 5. Die Sicherung “Solar” am EBL ... mit der richtigen Kfz-Sicherung

(15 A oder 20 A; Abb. 1, Pos. 2 oder 3) bestücken.

Y Der richtige Sicherungswert ist auf der Frontplatte des Elektroblocks

EBL ... aufgedruckt. Siehe auch Blockschaltbild in der Bedienungsanlei­tung des Elektroblocks.

" 6. Zuletzt Solarmodule am Solar-Laderegler anschließen. Hierzu

Aderendhülsen verwenden.

Y Der richtige Sicherungswert ist auf der Frontplatte des Elektroblocks

EBL ... aufgedruckt. Siehe auch Blockschaltbild in der Bedienungsanlei­tung des Elektroblocks.

Y Schritte 7. ... 11. NUR, wenn ein Temperaturfühler TF 50 A (optional) vor-

handen ist:

" 7 Batteriefühler TF 50 A an einer der Polklemmen (vorzugsweise --Pol)

der Wohnraumbatterie anklemmen (Hinweis: dies ist KEINE elektri­sche Verbindung, es wird über diese mechanische Verbindung ledig­lich die Temperatur des Batteriepols erfasst; diese ist nahezu iden­tisch mit der Innentemperatur der Batterie)

" 8. Kabel durch das Fahrzeug zum Solar-Laderegler LRM 1218 führen.

" 9. Stecker des Batteriefühler TF 50 A am Solar-Laderegler LRM 1218

einstecken.

" 10.Das Kabel des Batteriefühlers an geeigneten Stellen fixieren (insbe-

sondere in der Nähe des Anschlussteckers am LRM 1218 um zu ver­hindern, das sich der 2-polige Stecker löst).

" 11.Stecker “Solarmodule” und “Wohnraum- und Starterbatterie” am

LRM 1218 abziehen und nach 30 s wieder einstecken. Dadurch wird
der Fühler angemeldet.

12

Abklemmen

Das Abklemmen sinngemäß in umgekehrter Reihenfolge durchführen.

Stand: 21.04.2015 822.213 MA / DE

Montageanleitung Solar-Laderegler LRM 1218

5.4 Anschluss an einen Elektroblock EBL ... mit SDTBUS

Für diesen Anwendungsfall werden folgende Teile aus dem Lieferumfang
benötigt:

Abb./Pos.

Anzahl Bezeichnung

1 1 Solar-Laderegler LRM 1218

1/1 bzw. 2 1 Kfz-Flachstecksicherung 20 A oder 15 A (je nach

EBL ...)
2/2 1 Anschlusskabel EBL ... (Ladeströme Batterien)
2/4 1 Anschlusskabel SDTBUS

-- 2 Adernendhülsen (nicht im Lieferumfang)

TF 50 A*

LRM 1218

3

weiß

braun
rot
schwarz

--

braun

X

EBL ...
an Block
”Solarladeregler”

G3

+

--+

2
1

3

231

Y

EBL ... an Block ”SDTBUS”

Bild 7 Schaltbild Anschluss LRM 1218 an EBLs mit SDTBUS

Pos. Bezeichnung

X Kabel mit Anschluss-Stecker Elektroblock:

-- X1 braun Minus Batterie

-- X2 rot + Starterbatterie

-- X3 schwarz + Wohnraumbatterie

Y Anschlusskabel SDT BUS an Elektroblock

G3 Solarmodul(e)

LRM 1218 Solar-Laderegler

TF 50 A* T emperaturfühler (Sonderausstattung, s. auch Kap. 5.5)

822.213 MA / DE

Stand: 21.04.2015

13

Montageanleitung Solar-Laderegler LRM 1218

Anschluss-Reihenfolge

Den Anschluss auf der Front des Solar-Ladereglers in folgender Reihenfolge
durchführen:

" 1. Den Elektroblock mit dem Kabel X (Anschlusskabel EBL ...

(Ladeströme Batterien), Abb. 2, Pos. 2) anschließen.

" 2. Den Elektroblock mit dem Kabel Y (SDTBUS, Abb. 2, Pos. 4) an-

schließen.

" 3. Die Sicherung “Solar” am EBL ... mit der richtigen Kfz-Sicherung

(15 A oder 20 A; Abb. 1 Pos. 1 bzw. Pos. 2) bestücken.

" 4. Zuletzt Solarmodule am Solar-Laderegler anschließen. Hierzu

Aderendhülsen verwenden.

Y Der richtige Sicherungswert ist auf der Frontplatte des Elektroblocks

EBL ... aufgedruckt. Siehe auch Blockschaltbild in der Bedienungsanlei­tung des Elektroblocks.

Y Schritte 5. ... 9. NUR, wenn ein Temperaturfühler TF 50 A (optional) vor-

handen ist:

" 5 Batteriefühler TF 50 A an einer der Polklemmen (vorzugsweise --Pol)

der Wohnraumbatterie anklemmen (Hinweis: dies ist KEINE elektri­sche Verbindung, es wird über diese mechanische Verbindung ledig­lich die Temperatur des Batteriepols erfasst; diese ist nahezu iden­tisch mit der Innentemperatur der Batterie)

" 6. Kabel durch das Fahrzeug zum Solar-Laderegler LRM 1218 führen.

Abklemmen

5.5 Batterietemperaturfühler TF 50 A (optional)

" 7. Stecker des Batteriefühler TF 50 A am Solar-Laderegler LRM 1218

einstecken.

" 8. Das Kabel des Batteriefühlers an geeigneten Stellen fixieren (insbe-

sondere in der Nähe des Anschlussteckers am LRM 1218 um zu ver­hindern, das sich der 2-polige Stecker löst).

" 9. Stecker “Solarmodule” und “Wohnraum- und Starterbatterie” am

LRM 1218 abziehen und nach 30 s wieder einstecken. Dadurch wird
der Fühler angemeldet.

Das Abklemmen sinngemäß in umgekehrter Reihenfolge durchführen.

Der Batterietemperaturfühler TF 50 A (optional) wird verwendet, um eine
batterietemperaturgeführte Ladung zu realisieren. Damit der Fühler erkannt
wird, muss der Solarregler LRM 1218 komplett spannungslos gemacht wer­den (Stecker für Solarmodule und Batterien abziehen und nach 30s wieder
einstecken).

Ebenso kann ein Batterietemperaturfühler wieder abgemeldet werden, in­dem zunächst die Stecker für Solarmodule und Batterien am LRM 1218 ab­gezogen werden und danach der Temperaturfühler abgezogen wird.

Nach dem erneuten Einstecken der Stecker für Solarmodule und Batterien
ist der Sensor abgemeldet, und es werden keine Störungen angezeigt 8Bus­system).

14

6 Blockschaltbild/Anschlussplan

Y Blockschaltbild/Anschlussplan sind im Anhang der Bedienungsanleitung

des Solar-Ladereglers zu finden.

Stand: 21.04.2015 822.213 MA / DE

Montageanleitung Solar-Laderegler LRM 1218

7 Erstinbetriebnahme

7.1 Prüfungen vor Erstinbetriebnahme

Vor der Inbetriebnahme

Inbetriebnahme

des Systems

8.1 Mechanische Daten

Abmessungen

Gewicht

Gehäuse

8.2 Elektrische Daten

Nennspannung

Regelprinzip

" Sicherstellen, dass alle Anschlüsse richtig vorgenommen wurden (nur im

Rahmen der Erstinbetriebnahme).

" Sicherstellen, dass (je nach Anwendungsfall) die Batterien oder der Elek-

troblock angeschlossen sind.

" Solarmodul richtig gepolt an den Solar-Laderegler anschließen. Der So-

lar-Laderegler ist einsatzbereit.

8 Technische Daten

135x48x90(BxHxTinmm)

360 g

Kunststoff blau, (RAL 5010)

12 V

MPP-Regler (Maximum Point Tracking)

Ladeschluss-Spannung

Ladestrom

Eigenverbrauch Solar-

Laderegler

Geeignete Batterien

Geeignete Solarmodule

8.3 Umweltdaten

Betriebstemperatur

Lagertemperatur

Luftfeuchtigkeit

CE

Einstellungsabhängig, siehe Tabelle Bedienungsanleitung

siehe Bedienungsanleitung

Bei abgedunkeltem Solarmodul:
Ca. 4 mA aus Wohnraumbatterie
Ca. 0,5 mA aus Starterbatterie

6-zellige Blei-Saure- und Blei-Gel-Batterien ab 55 Ah

F mindestens 36-zellige Module

F Leerlaufspannung 20 ... 32 V

F Gesamtleistung Solarmodule max. 275 Wp

-10Cbis+50C

-20 Cbis+70C

Betrieb nur in trockener Umgebung

CE-Kennzeichen vorhanden

9 Lagerung - Verpackung - Transport

822.213 MA / DE

Den Solar-Laderegler nur in geeigneter Verpackung und trockener Umge­bung transportieren und lagern.

Stand: 21.04.2015

15

Montageanleitung Solar-Laderegler LRM 1218

16

E

Nachdruck, Übersetzung und Vervielfältigung dieser Dokumentation, auch
auszugsweise, ist ohne schriftliche Genehmigung nicht gestattet.

Stand: 21.04.2015 822.213 MA / DE
