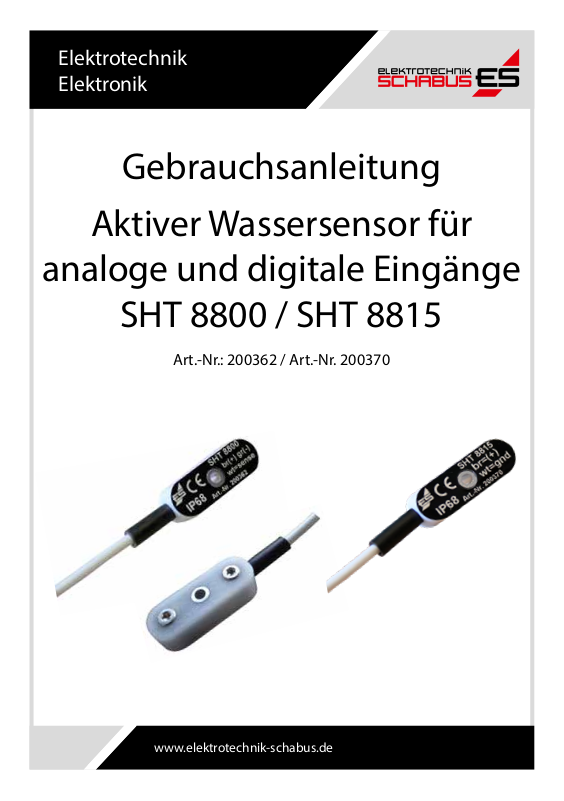

Schabus SHT 8815 User guide [de]

Elektrotechnik
Elektronik

Gebrauchsanleitung

Aktiver Wassersensor für

analoge und digitale Eingänge

SHT 8800 / SHT 8815

Art.-Nr.: 200362 / Art.-Nr. 200370

www.elektrotechnik-schabus.de

HERZLICHEN DANK FÜR IHR VERTRAUEN!

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um
Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und
erster Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen
die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

LIEFERUMFANG

• 1 aktiver Wassersensor

• 1 Gebrauchsanleitung

SICHERHEITSHINWEISE

Allgemein

• Bevor Sie den Sensor montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung
sorgfältig durch.

• Die Montage muss durch eine qualizierte Fachkraft erfolgen.

• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.

• Ö󰀨nen Sie den Sensor nicht, er enthält keine zu wartenden Teile.

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im
Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz
des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

• Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden,
Großmärkte usw., Räume mit wohnraumähnlicher Nutzung

• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der aktive Wassersensor SHT 8800 wird mit einer Betriebsspannung versorgt und gibt bei fest-
gestelltem Wasser oder leitfähiger Flüssigkeit einen Spannungspegel in Höhe von ca. 80-90% der

Betriebsspannung aus. Diese Spannung wird hochohmig von einem Analogeingang ausgewertet.

Der aktive Wassersensor SHT 8815 wird mit einem Digitaleingang einer Steuerung verbunden, der
einen internen Pull-Up Widerstand hat und den Sensor darüber mit Spannung versorgt. Werden die
Kontakte des Sensors mit einer leitfähigen Flüssigkeit verbunden, sinkt der Innenwiderstand im Sen­sor erheblich ab und der Pegel am Digitaleingang wird von HI auf LO gezogen.

Technische Daten SHT 8800 SHT 8815

Artikel-Nummer 200362 200370
für Eingänge analog digital mit int. Pullup Widerstand
erforderlicher Pullup Widerstand --- 10...100 kΩ
Betriebsspannung Ub 10...30 V= DC SELV/PELV 10...40 V= DC SELV/PELV
Sensorreaktion trocken/nass 0 V / 80-90% Ub einige MΩ / wenige 100 Ω (beispielhaft)
Ausgangsimpedanz 500 Ω --­Ausgangsstrom max. 20mA empfohlen --­Schutzart IP68, Schutz gegen Strahlwasser für 30 Minuten, Kabel kurzzeitig wasserfest
Temperaturbereich -15°C ... +50°C max. -15°C ... +50°C max.
Anschlussleitung 3-adrig - 3x0,14mm² 2-adrig - 2x0,14mm²
LIYY - 2x/3x0,14mm² - Ø 3,8mm - weiß - 4 Meter lang
Leitungsbelegung grün Masse, ground, 0 Volt --­ weiß Sensorspannung, Ausgang Masse, ground, 0 Volt

braun Betriebsspannung Ub, plus Digitaleingang, positiv, plus

Montage Boden, Kanten, Nuten Boden, Kanten, Nuten
Material ABS Körper, Aluminium Schraubloch, V4A Kontakte, vergossen mit Wepuran

2

Funktionsdiagramm SHT 8800

+ Betriebsspannung Ub
80-90% Betriebsspannung

• Ausgangsspannung

- Masse / ground / 0 Volt

Funktionsbeispiel SHT 8815

HI

LO

Sensor SHT 8800

„trocken“ „nass“ „trocken“

braun

weiß

grün

weiß

braun

interner Pullup Widerstand

REINIGEN UND PFLEGEN

Vermeiden Sie den Einuss von Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät.
Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht
angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.

ALLGEMEIN

Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art,
wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter
Gaskonzentration durch den Gasmelder oder Wasserstand durch den Wassermelder gegeben wird.

3

GEWÄHRLEISTUNG

Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und
Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert
oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden:
Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer,
Straße, Hausnummer, Postleitzahl, Stadt, Land).

• Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt
sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus
keinerlei Haftung.

• Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus
übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder
Nachlässigkeit, bzw. Betrieb außerhalb der elektrischen Kenndaten, verursacht wurden.

• Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher
Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.

• Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.

RÜCKSENDUNG

Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:

Telefon [phone]

Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie
kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in
keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen!
Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich

belastet.

Fax [phone]
Email: [e-mail]

UMWELTINFORMATIONEN

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher
Rohsto󰀨e erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten.
Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher
Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme
können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder
verwendet werden. (WEEE-NR.: 91394868)

Das durchgestrichene Papierkorbsymbol auf dem
Produkt erinnert Sie an die Nutzung dieser Systeme.

Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen
benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns
wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
