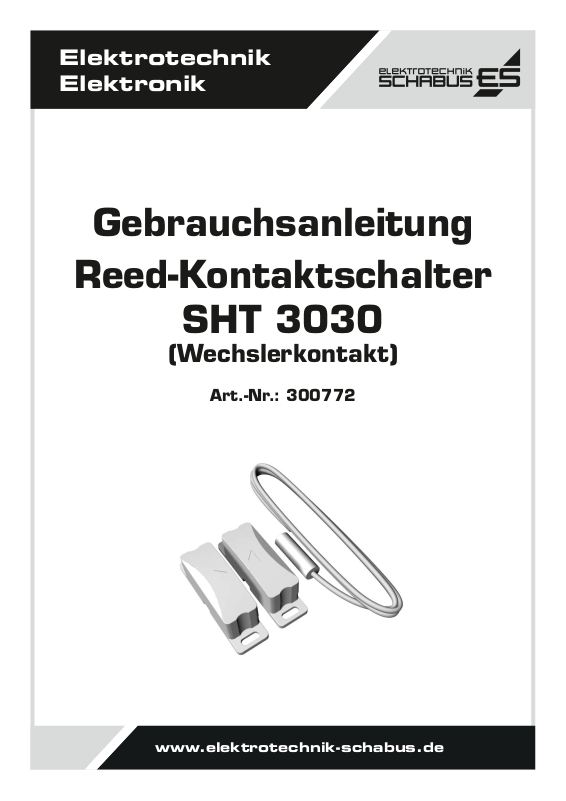

Schabus SHT 3030 User guide [de]

Elektrotechnik Elektronik
www.elektrotechnik-schabus.de
Reed-Kontaktschalter
SHT 3030
(Wechslerkontakt)
Art.-Nr.: 300772
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Fenster mit
Rechtsanschlag
Fenster mit
Linksanschlag
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und erster Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
1 Magnetschalter• 1 Magnet• 4x Distanzplatten• 8 Meter Kabel 3-adrig• 6x (2 lange, 4 kurze) Montageschrauben•
SICHERHEITSHINWEISE
Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.•
Die Montage muss durch eine qualizierte Fachkraft erfolgen.•
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.•
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:
Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden, Großmärkte usw.•
Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz • angeschlossen sind.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Reed-Kontaktschalter SHT 3030 ist ein Wechslerkontakt speziell für den Außenbereich, der bei Zusammenfüh­rung von Magnet und Magnetschalter durch ein magnetisches Feld geschalten wird.
TECHNISCHE DATEN
Reedkontakt: Wechsler (NC/NO) Schaltspannung: 25 V AC / 60 V DC Schaltstrom: 0,5 A Übergangswiderstand: hochohmig (offen) / 0,2 Ohm (geschlossen)
Funktionsbereich: -15°C / +40°C
Schutzart: IP 44 Kabellänge: 8 m (3-polig) Magnetschalter (HxBxT): 18x15x55 mm Magnet (HxBxT): 18x15x55 mm Distanzplatte (HxBxT): 5x15x55 mm
MONTAGEANLEITUNG
Das Gerät ist für den Außenbereich geeignet!
1. Überprüfen Sie genau, wie Sie den Reed-Kontaktschalter am Fenster positionieren wollen. Daraus ergibt sich
dann die Anordnung der Gehäusedeckel und der Kabelausführung (Pfeile sollen zueinander stehen).
3. Drücken Sie den Gehäusedeckel auf, bis die
Laschen einrasten. Pfeil links oder rechts hängt von der Montageposition am Fenster ab.
Kabelöffnung
Kabelöffnung
Abstand: Max. 0,5cm
2. Setzen Sie den Magnet in die Unterschale ein.
4. Bereiten Sie mit einem Messer die Kabelöffnung am Bodengehäuse für das Steuerkabel vor, indem Sie eine kleine Vertiefung in die Gehäusewand einschneiden.
5. Breiten Sie die Öffnung am Gehäusedeckel mit dem Messer vor. Bitte beachten Sie, auf welcher Seite die Öffnung der Oberschale eingeschnitten wird. Dies hängt
von der Position des Reed-Kontaktschalters am Fenster ab. Die Kabelöffnung nur so groß schneiden wie nötig, damit das Kabel durch den Gehäusedeckel  xiert wird.
6. Legen Sie den Kontaktschalter auf die Unter-
schale und und setzen Sie den Gehäusedeckel auf
das Bodengehäuse, bis die Laschen einrasten. Pfeil
links oder rechts hängt von der Montageposition am
Fenster ab.
7. Befestigen Sie Magnet und Schaltkontakt mit den
Schrauben an Fenster oder Türe. Die Distanzplatten die-
nen zum Höhenausgleich für den Magnetschalter.
8. Beachten Sie, dass der Abstand zwischen Ma-
gnet und Kontaktschalter nicht größer als 0,5 cm
sein darf, da sonst der Reedkontakt nicht schaltet.
Durch die Verwendung verschiedener Leitungen,
je nach Verfügbarkeit, kann kein allgemein gültiges Schema der Kontaktverteilung angegeben werden. An der Leitung selbst be ndet sich ein Aufkleber mit der Kontaktzuordnung. Zur Dokumentation
können Sie hier die Zuordnung eintragen.
COM: NO: NC:
REINIGEN UND PFLEGEN
Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen
leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
ALLGEMEIN
Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel-
oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz Wasserstandsänderungen durch den
Wassermelder gegeben wird.
KONFORMITÄTSERKLÄRUNG
Die Konformitätserklärung bendet sich auf unserem Internetshop:
www.elektrotechnik-schabus.de
GEWÄHRLEISTUNG
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:
Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: •
Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land). Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für •
Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine •
Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden. Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der •
Benutzung der Geräte oder des Zubehörs resultieren.
Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.•
RÜCKSENDUNG
Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:
Telefon +49 (0) 8036/674979-0
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland)
zu, dieses wird bei uns nicht angenommen!
Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.
Fax +49 (0) 8036/674979-79
Email: info@elektrotechnik-schabus.de
die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket
UMWELTINFORMATIONEN
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe
erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten.
Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen
bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien
Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.
(WEEE-NR.: 91394868) Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme. Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
Elektrotechnik Schabus GmbH & Co. KG Baierbacher Str. 150 D-83071 Stephanskirchen
TEL +49 (0) 80 36 / 67 49 79 - 0 FAX +49 (0) 80 36 / 67 49 79 - 79 MAIL info@elektrotechnik-schabus.de WEB www.elektrotechnik-schabus.de
