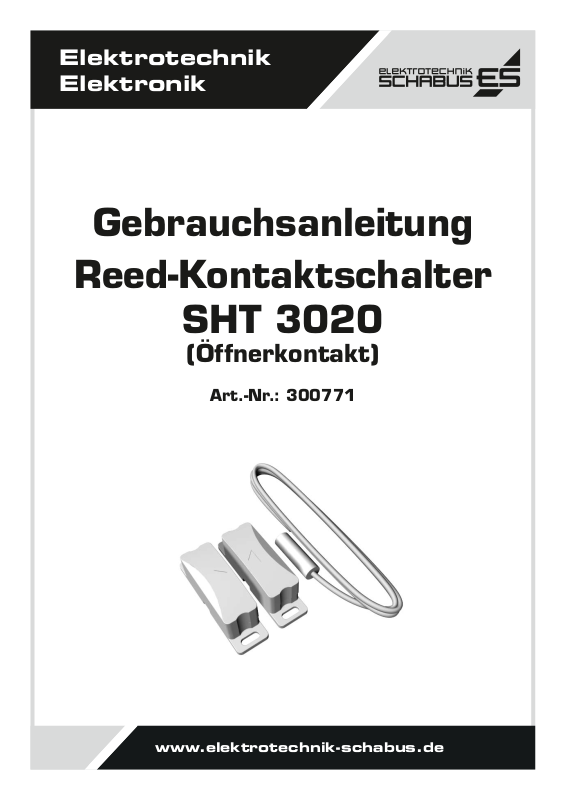

Reed-Kontaktschalter
SHT 3020
(Öffnerkontakt)
Art.-Nr.: 300771
Gebrauchsanleitung
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Fenster mit
Rechtsanschlag
Fenster mit
Linksanschlag
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche
Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und erster Inbetriebnahme diese
Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
1 Magnetschalter•
1 Magnet•
4x Distanzplatten•
6x (2 lange, 4 kurze) Montageschrauben•
SICHERHEITSHINWEISE
Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.•
Die Montage muss durch eine qualizierte Fachkraft erfolgen.•
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.•
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich,
Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese
Betriebsumgebung vorgesehen ist:
Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden, Großmärkte usw.•
Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.•
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz •
angeschlossen sind.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Reed-Kontaktschalter SHT 3020 ist ein Öffnerkontakt speziell für den Außenbereich, der bei Zusammenführung von Magnet und Magnetschalter durch ein magnetisches Feld geschalten wird.
TECHNISCHE DATEN
Reedkontakt: Öffner (NC)
Schaltspannung: 25 V AC / 60 V DC
Schaltstrom: 0,5 A
Übergangswiderstand: hochohmig (offen) / 0,2 Ohm (geschlossen)
Funktionsbereich: -15°C / +40°C
Schutzart: IP 44
Kabellänge: 8 m (2-polig)
Magnetschalter (HxBxT): 18x15x55 mm
Magnet (HxBxT): 18x15x55 mm
Distanzplatte (HxBxT): 5x15x55 mm
MONTAGEANLEITUNG
Das Gerät ist für den Außenbereich geeignet!

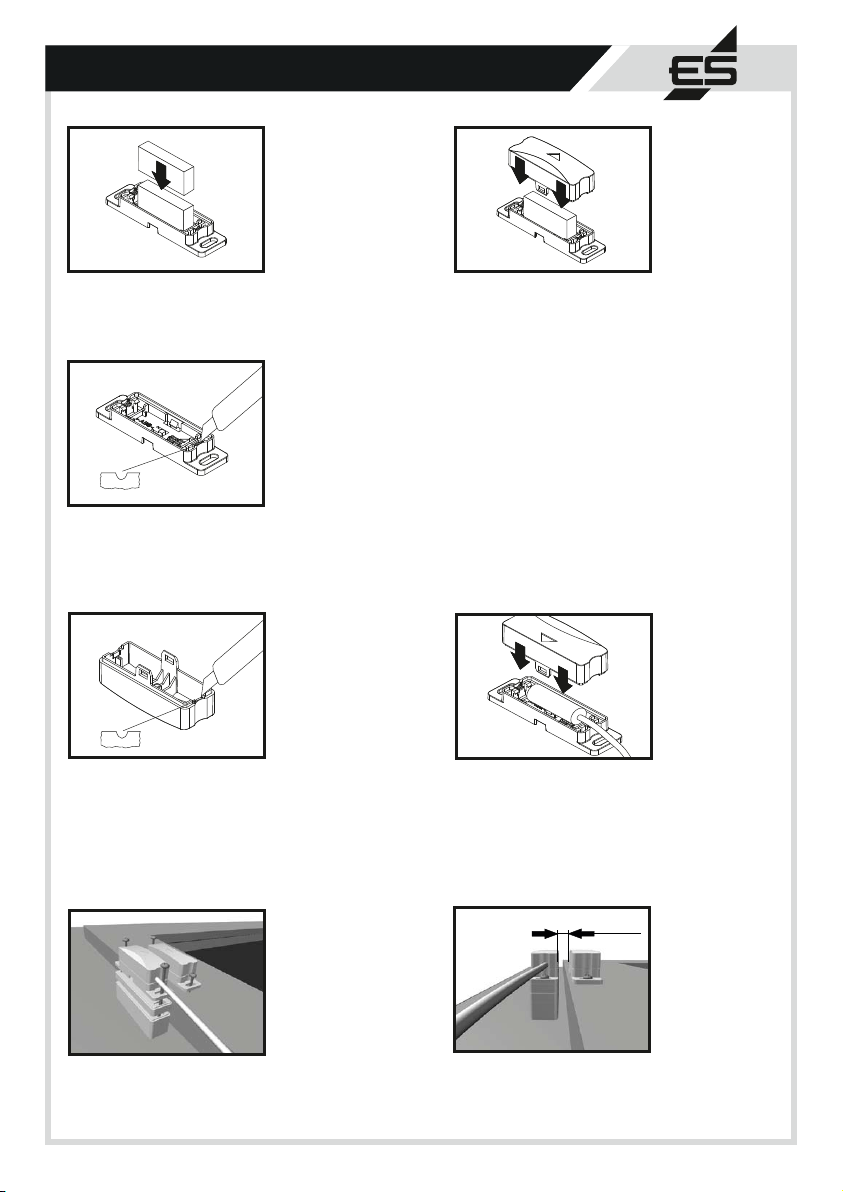

1. Überprüfen Sie genau, wie Sie den Reed-Kontaktschalter am Fenster positionieren wollen. Daraus ergibt sich
dann die Anordnung der Gehäusedeckel und der Kabelausführung (Pfeile sollen zueinander stehen).
