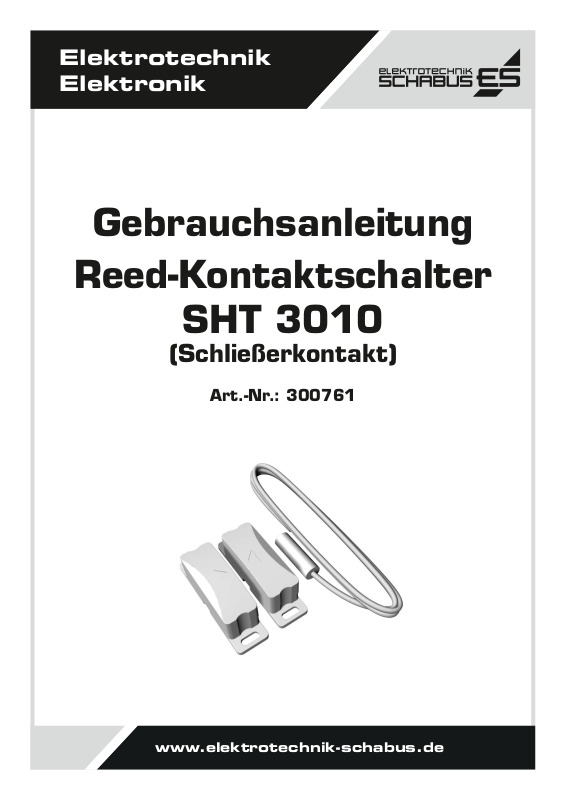

Reed-Kontaktschalter
SHT 3010
(Schließerkontakt)
Art.-Nr.: 300761
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Fenster mit
Rechtsanschlag
Fenster mit
Linksanschlag
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und erster Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
1 Magnetschalter• 1 Magnet• 4 Distanzplatten• 6 Montageschrauben•
SICHERHEITSHINWEISE
Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.•
Die Montage muss durch eine qualizierte Fachkraft erfolgen.• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.•
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese
Betriebsumgebung vorgesehen ist:
Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden, Großmärkte usw.• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz •
angeschlossen sind.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Reed-Kontaktschalter SHT 3010 ist ein Schließerkontakt speziell für den Außenbereich, der bei Zusammenfüh­rung von Magnet und Magnetschalter durch ein magnetisches Feld geschalten wird.
TECHNISCHE DATEN
Reedkontakt: Schließer (NO) Schaltspannung: 25 V AC / 60V DC Schaltstrom: 0,5 A Übergangswiderstand: hochohmig (offen) / 0,2 Ohm (geschlossen) Funktionsbereich: -15°C / +40°C
Schutzart: IP 44
Kabellänge: 8 m (2-polig) Magnetschalter (HxBxT): 18x15x55 mm Magnet (HxBxT): 18x15x55 mm Distanzplatte (HxBxT): 5x15x55 mm
MONTAGEANLEITUNG
Das Gerät ist für den Außenbereich geeignet!
1. Überprüfen Sie genau, wie Sie den Reed-Kontaktschalter am Fenster positionieren wollen. Daraus ergibt sich dann die Anordnung der Gehäusedeckel und der Kabelausführung (Pfeile sollen zueinander stehen).
3. Öffnen Sie das Gehäuse bitte nicht. Die Zeich-
nung veranschaulicht nur die Position des Mag-
neten in seinem Gehäuse. Pfeil links oder rechts hängt von der Montageposition am Fenster ab.
Kabelöffnung
Kabelöffnung
Abstand: Max. 0,5cm
2. Den Magneten haben wir bereits für Sie in seinem Gehäuse verklebt.
4. Bereiten Sie mit einem Messer die Kabelöffnung am Bodengehäuse für das Steuerkabel vor, indem Sie eine kleine Vertiefung in die Gehäusewand einschneiden.
5. Breiten Sie die Öffnung am Gehäusedeckel mit dem
Messer vor. Bitte beachten Sie, auf welcher Seite die
Öffnung der Oberschale eingeschnitten wird. Dies hängt von der Position des Reed-Kontaktschalters am Fenster ab. Die Kabelöffnung nur so groß schneiden wie nötig, damit das Kabel durch den Gehäusedeckel  xiert wird.
6. Legen Sie den Kontaktschalter auf die Unter­schale und und setzen Sie den Gehäusedeckel auf das Bodengehäuse, bis die Laschen einrasten. Pfeil links oder rechts hängt von der Montageposition am Fenster ab.
7. Befestigen Sie Magnet und Schaltkontakt mit den Schrauben an Fenster oder Türe. Die Distanzplatten die­nen zum Höhenausgleich für den Magnetschalter.
8. Beachten Sie, dass der Abstand zwischen Ma­gnet und Kontaktschalter nicht größer als 0,5 cm sein darf, da sonst der Reedkontakt nicht schaltet.
REINIGEN UND PFLEGEN
Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
ALLGEMEIN
Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel­oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz Wasserstandsänderungen durch den Wassermelder gegeben wird.
KONFORMITÄTSERKLÄRUNG
Die Konformitätserklärung bendet sich auf unserem Internetshop:
www.elektrotechnik-schabus.de
GEWÄHRLEISTUNG
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos
aus, unter den folgenden Voraussetzungen:
Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: • Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land). Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für • Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung. Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine • Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden. Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der • Benutzung der Geräte oder des Zubehörs resultieren.
Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.•
RÜCKSENDUNG
Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf: Telefon +49 (0) 8036/674979-0
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland)
zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.
Fax +49 (0) 8036/674979-79 Email: info@elektrotechnik-schabus.de
die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket
UMWELTINFORMATIONEN
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden. (WEEE-NR.: 91394868) Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme. Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
Elektrotechnik Schabus GmbH & Co. KG Baierbacher Str. 150 D-83071 Stephanskirchen
TEL +49 (0) 80 36 / 67 49 79 - 0 FAX +49 (0) 80 36 / 67 49 79 - 79 MAIL info@elektrotechnik-schabus.de WEB www.elektrotechnik-schabus.de
