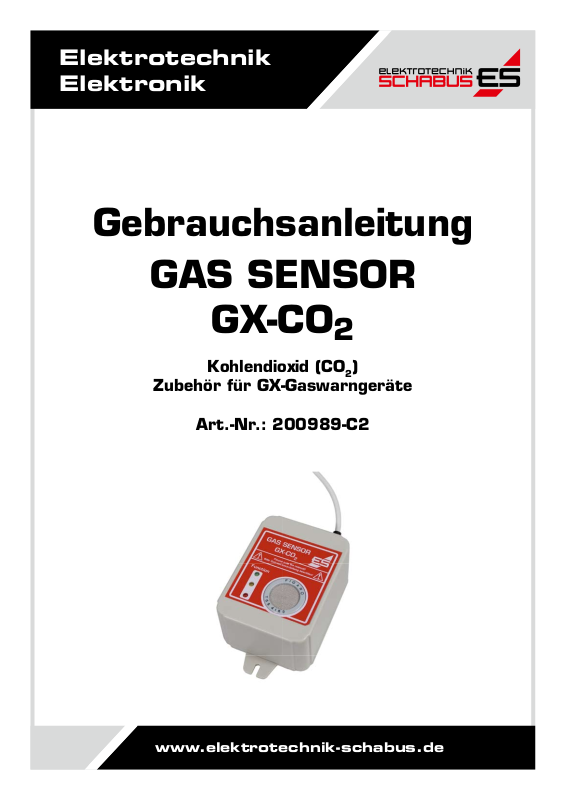

Schabus GX-CO2 User guide [de]
Elektrotechnik
Elektronik
www.elektrotechnik-schabus.de
GAS SENSOR
GX-CO
2
Kohlendioxid (CO2)
Zubehör für GX-Gaswarngeräte
Art.-Nr.: 200989-C2
Gebrauchsanleitung
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche
Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese
Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
1 Gassensor GX-CO•
1 Gebrauchsanleitung•
Montagematerial (2 Schrauben und Dübel)•
2
SICHERHEITSHINWEISE
Allgemein
Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.•
Die Montage muss durch eine qualizierte Fachkraft erfolgen.•
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.•
Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.•
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich,
Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese
Betriebsumgebung vorgesehen ist:
Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden, Großmärkte usw.•
Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.•
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz •
angeschlossen sind.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Gassensor GX-CO2 ist ein Sensor für Kohlendioxid (CO2) und wird als Zubehör mit den GX-Gaswarngeräten unserer Produktreihe
eingesetzt.
Der Sensor darf nicht in explosionsgefährdeten Räumen eingesetzt werden.
Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.
TECHNISCHE DATEN
Betriebsspannung: 5 V
Funktionsbereich: 0 °C / +40 °C
Luftfeuchte (Umgebung): 5-90 % RH (nicht kondensierend)
Schutzart: IP 20
Kabellänge: 2,0 m
Kabel Ø: 3,5 mm
Außenmaße (HxBxT): 79x60x41 mm
Datendiagramm
Sensor
Gastyp
CO2 0,25% 0,50%
Auslösung lt.
Diagramm GX-A1
Auslösung lt.
Diagramm GX-HS
MONTAGEANLEITUNG
Der Sensor darf nur in trockenen Innenräumen installiert und muss je nach Gastyp richtig platziert werden, damit
eine einwandfreie Funktion des Warngerätes gewährleistet ist.
Das Anschließen des Sensors am GX-Gaswarngerät entnehmen Sie bitte aus dessen Gebrauchsanleitung!
Die Leitungen der Sensoren sind standardgemäß 2,50 m lang. Falls Sie die Sensorleitungen verlängern wollen,
müssen Sie ein 3-poliges Kabel verwenden und es ergeben sich folgende Mindestquerschnitte in Abhängigkeit
von der Länge der Leitung:
Kabelquerschnitt 3 x 1,5 mm²: maximale Länge 10 m
