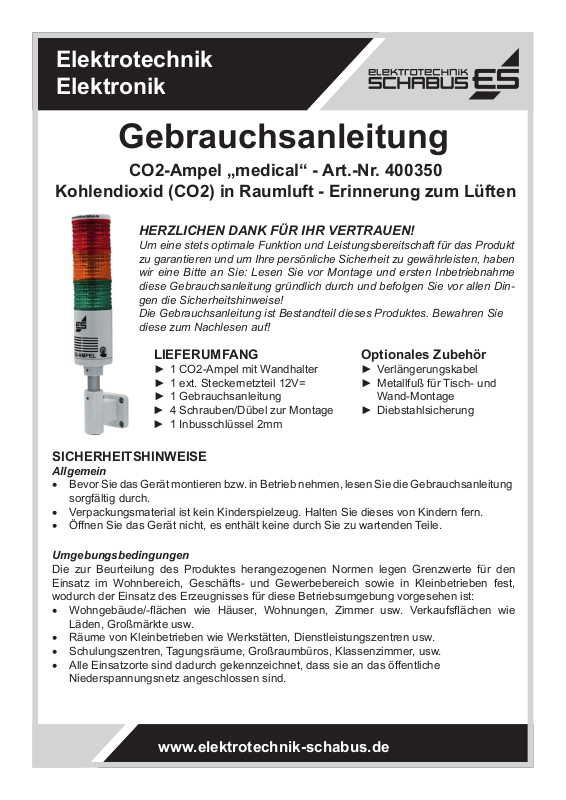

Schabus CO2-Ampel „medical“ User guide [de]

Elektrotechnik
Elektronik

Gebrauchsanleitung

CO2-Ampel „medical“ - Art.-Nr. 400350

Kohlendioxid (CO2) in Raumluft - Erinnerung zum Lüften

HERZLICHEN DANK FÜR IHR VERTRAUEN!

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt
zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben
wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme
diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Din­gen die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie
diese zum Nachlesen auf!

LIEFERUMFANG

► 1 CO2-Ampel mit Wandhalter
► 1 ext. Steckernetzteil 12V=
► 1 Gebrauchsanleitung
► 4 Schrauben/Dübel zur Montage
► 1 Inbusschlüssel 2mm

SICHERHEITSHINWEISE

Allgemein

• Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung
sorgfältig durch.

• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.

• Ö󰀨nen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den
Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest,
wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

• Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie

Läden, Großmärkte usw.

• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.

• Schulungszentren, Tagungsräume, Großraumbüros, Klassenzimmer, usw.

• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das ö󰀨entliche

Niederspannungsnetz angeschlossen sind.

Optionales Zubehör

► Verlängerungskabel
► Metallfuß für Tisch- und

Wand-Montage

► Diebstahlsicherung

www.elektrotechnik-schabus.de

TECHNISCHE DATEN

Betriebsspannung: 12 Volt DC, stabilisiert / min. 200mA
Leistungsaufnahme: ca. 2 - 3 W
Schutzart: IP 20 für trockene Innenräume
Sensortyp / Leuchtmitteltyp: NDIR (Infrarot) / langlebige LEDs
Funktionsbereich: +5 °C - +45 °C (Lagertemperatur: -20 °C / +70 °C)

Luftfeuchte (Umgebung): 5-90 % rH (nicht kondensierend)

Messbereich CO2-Sensor: ca. 400 bis 3000 / 5000 ppm (±100 ppm / ±5%)
Schaltschwellen: ca. 800 ppm gelb / ca. 1200 ppm rot
höchste Warnstufe: ab ca. 2000 ppm rot blinkend + Alarmton

Abmessungen (HxØxT): 303 x 55 x 80 mm

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die GAS ALARM CO2-Ampel mit internem Sensor ist ein Anzeiger für Kohlendioxid und
warnt optisch bei zunehmend schlechter werdender Luft in Innenräumen, in denen sich häu-

g viele Menschen aufhalten und animiert zum regelmäßigen Zug-Lüften.

Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.
Das Gerät ersetzt nicht die ordnungsgemäße Installation, Benutzung und Instandhaltung

von Zu- und Abluftanlagen, sowie deren Klimatisierungsautomatiken. Die CO2-Ampel darf

nur in trockenen Innenräumen installiert werden, in denen sich keine

technischen Anlagen mit Kohlendioxid unter Druck benden.

MONTAGEANLEITUNG

Befestigen Sie den Montage-Fuß mit den beiliegenden
Schrauben / Dübel an einer Wand. Achtung: Die Befesti-

gungslöcher haben in der Höhe mit 34 mm nicht den gleichen
Abstand wie in der Breite mit 38 mm. Zeichnen Sie vorher an.

Platzierung der CO2-Ampel:

Platzieren Sie die Ampel so, dass sie von möglichst
allen Stellen im Raum gut gesehen werden kann.
Finden Sie eine Position, an der die Ampel nicht stört
und an der sonst nicht regelmäßig Dinge aufgehängt
oder angebracht werden müssen.
Achten Sie bei der Positionsndung auf die Montage-
höhe des Sensors etwa auf mittlerer bis oberer Raum­höhe, aber höchstens so, dass der Touchsensor noch

gut erreicht wird. Halten Sie dabei einen Abstand von

Schraube für optionale
Diebstahlsicherung

Stufe rot / blinkend

ab 1200 / 2000 ppm

Stufe gelb-grün:

800 - 1200 ppm

Stufe grün:

400 - 800 ppm

• CO2- und Licht-Sensor
hinter Schutzgitter

• Touch-Sensor

• Inbusschrauben

• Wandhalterung

• Netzteilanschluss

an 80 cm Zuleitung

min. 30 cm zu allen Ecken, Kanten und der Decke.

Das Warngerät darf an folgenden Standorten nicht betrieben werden:

• Stellen, die eine Alarmauslösung verhindern könnten (z.B. hinter Vorhängen oder in
Schränken)

• direkt über einem Herd bzw. Verbrennungsstätte oder über einem Waschbecken

• direkt neben einer Tür, Fenstern, Belüftung, Ventilator, Klimaanlage usw.

• In Bereichen, in denen Staub, Feuchtigkeit oder Schmutz den Sensor außer Betrieb

setzen können und halten Sie die CO2-Ampel komplett von Nässe fern

• In explosionsgefährdeten Räumen
