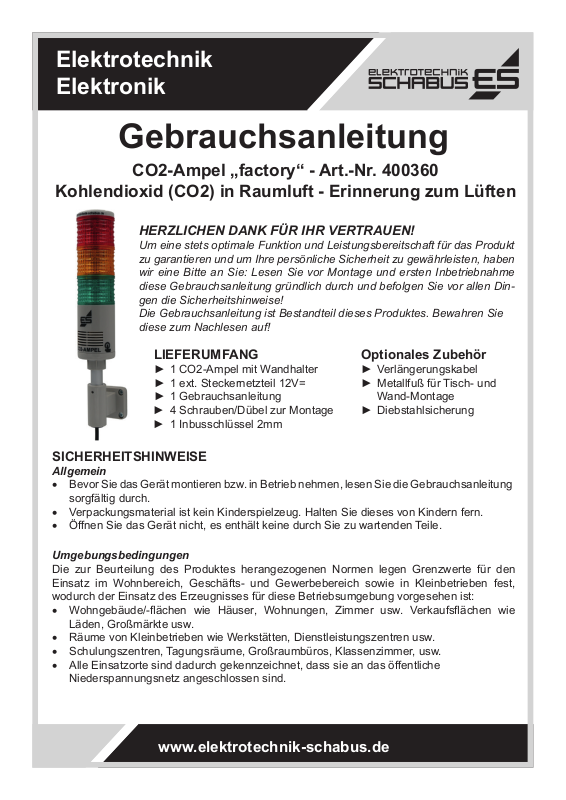

Schabus CO2-Ampel „factory“ User guide [de]

Elektrotechnik Elektronik
Gebrauchsanleitung
CO2-Ampel „factory“ - Art.-Nr. 400360
Kohlendioxid (CO2) in Raumluft - Erinnerung zum Lüften
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Din­gen die Sicherheitshinweise! Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!
LIEFERUMFANG
1 CO2-Ampel mit Wandhalter1 ext. Steckernetzteil 12V=1 Gebrauchsanleitung4 Schrauben/Dübel zur Montage1 Inbusschlüssel 2mm
SICHERHEITSHINWEISE
Allgemein
• Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.
• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.
• Ö󰀨nen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:
• Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie
Läden, Großmärkte usw.
• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
• Schulungszentren, Tagungsräume, Großraumbüros, Klassenzimmer, usw.
• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das ö󰀨entliche
Niederspannungsnetz angeschlossen sind.
Optionales Zubehör
VerlängerungskabelMetallfuß für Tisch- und
Wand-Montage
► Diebstahlsicherung
www.elektrotechnik-schabus.de
TECHNISCHE DATEN
Betriebsspannung: 12 Volt DC, stabilisiert / min. 200mA Leistungsaufnahme: ca. 2 - 3 W Schutzart: IP 20 für trockene Innenräume Sensortyp / Leuchtmitteltyp: NDIR (Infrarot) / langlebige LEDs Funktionsbereich: +5 °C - +45 °C (Lagertemperatur: -20 °C / +70 °C)
Luftfeuchte (Umgebung): 5-90 % rH (nicht kondensierend)
Messbereich CO2-Sensor: ca. 400 bis 3000 / 5000 ppm (±100 ppm / ±5%) Schaltschwellen: ca. 1400 ppm gelb / ca. 2000 ppm rot höchste Warnstufe: ab ca. 2500 ppm rot blinkend + Alarmton
Abmessungen (HxØxT): 303 x 55 x 80 mm
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die GAS ALARM CO2-Ampel mit internem Sensor ist ein Anzeiger für Kohlendioxid und warnt optisch bei zunehmend schlechter werdender Luft in Innenräumen, in denen sich häu-
g viele Menschen aufhalten und animiert zum regelmäßigen Zug-Lüften.
Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen. Das Gerät ersetzt nicht die ordnungsgemäße Installation, Benutzung und Instandhaltung
von Zu- und Abluftanlagen, sowie deren Klimatisierungsautomatiken. Die CO2-Ampel darf
nur in trockenen Innenräumen installiert werden, in denen sich keine
technischen Anlagen mit Kohlendioxid unter Druck benden.
MONTAGEANLEITUNG
Befestigen Sie den Montage-Fuß mit den beiliegenden Schrauben / Dübel an einer Wand. Achtung: Die Befesti-
gungslöcher haben in der Höhe mit 34 mm nicht den gleichen Abstand wie in der Breite mit 38 mm. Zeichnen Sie vorher an.
Platzierung der CO2-Ampel:
Platzieren Sie die Ampel so, dass sie von möglichst allen Stellen im Raum gut gesehen werden kann. Finden Sie eine Position, an der die Ampel nicht stört und an der sonst nicht regelmäßig Dinge aufgehängt oder angebracht werden müssen. Achten Sie bei der Positionsndung auf die Montage- höhe des Sensors etwa auf mittlerer bis oberer Raum­höhe, aber höchstens so, dass der Touchsensor noch
gut erreicht wird. Halten Sie dabei einen Abstand von
Schraube für optionale Diebstahlsicherung
Stufe rot / blinkend
ab 2000 / 2500 ppm
Stufe gelb-grün:
1400 - 2000 ppm
Stufe grün:
400 - 1400 ppm
• CO2- und Licht-Sensor hinter Schutzgitter
• Touch-Sensor
• Inbusschrauben
• Wandhalterung
• Netzteilanschluss
an 80 cm Zuleitung
min. 30 cm zu allen Ecken, Kanten und der Decke.
Das Warngerät darf an folgenden Standorten nicht betrieben werden:
• Stellen, die eine Alarmauslösung verhindern könnten (z.B. hinter Vorhängen oder in Schränken)
• direkt über einem Herd bzw. Verbrennungsstätte oder über einem Waschbecken
• direkt neben einer Tür, Fenstern, Belüftung, Ventilator, Klimaanlage usw.
• In Bereichen, in denen Staub, Feuchtigkeit oder Schmutz den Sensor außer Betrieb
setzen können und halten Sie die CO2-Ampel komplett von Nässe fern
• In explosionsgefährdeten Räumen
2
Die Lebensdauer des Sensors erhöht sich deutlich, wenn die Ampel in einem regelmäßig gut durchlüfteten Raum betrieben wird. 30 Minuten Frischluft pro Betriebs-Tag stellen ein erstrebenswertes Optimum dar.
INBETRIEBNAHME
Lüften Sie den Raum gut durch, stecken das beiliegende Steckernetzteil in eine Steckdose und
verbinden es mit der Zuleitung zur CO2-Ampel, die unten aus der Wandhalterung rausgeführt ist. Zuerst leuchtet jede Farbe einmal auf. Die CO2-Ampel ist nach rund 180 Sekunden
betriebsbereit und blinkt während der Initialisierungsphase grün. Entfernen Sie sich in dieser
Zeit um nicht durch Ihren Atem die Startbedingungen zu verfälschen.
Lichtsensor
Nach 10 Minuten absoluter Dunkelheit werden die grünen LEDs stark gedimmt um Energie zu
sparen. Bei Helligkeit oder ansteigenden CO2-Werten auf die nächste Warnstufe gelb werden
die LEDs sofort wieder voll eingeschaltet. Der Sensor bleibt auch bei Dunkelheit aktiv.
Die gelbe Stufe blinkt = STÖRUNG
Es gibt Störungen, die die Ampel selbst feststellen kann. Sie blinkt dann gelb. Stecken Sie
die Ampel aus, warten ca. 5 Minuten und setzen Sie sie erneut in Betrieb. Hat sich die Störung
nicht behoben, bringen Sie die Ampel an die frische Luft und setzen sie erneut für ca. 30 Minu­ten an Frischluft in Betrieb. Besteht die Störung weiterhin, nehmen Sie bitte mit uns Kontakt auf damit wir die Ampel reparieren oder austauschen können.
Höchste Alarmstufe ROT und VERHALTEN BEI ALARM
Ab 2500 ppm blinkt die Ampel r ot und der Alarm ertönt. Keine Panik! Die Alarmschwel­len sind insgesamt so niedrig eingestellt, dass nie Lebensgefahr o.ä. besteht. Gesund ist das zwar nicht mehr, Konzentrations- und Leistungsfähigkeit lassen bereits deutlich spürbar nach und das Immunsystem ist geschwächt, eine Flucht aus dem Raum ist aber nicht angebracht.
Vielmehr muss der Raum spätestens jetzt gut durchlüftet werden.
• Ö󰀨nen Sie alle Türen und Fenster
• Den Alarmton können Sie durch Berühren des Touch-Sensors stumm schalten
• Schließen Sie die Fenster bei Erreichen der Stufe grün wieder
• regelmäßiges Zuglüften ist für das Raumklima besser als Fenster auf Dauerkipp zu halten
• Gewöhnen Sie sich zukünftig an, bereits bei der gelben Warnstufe zu lüften
FUNKTIONSTEST
Eine einfache Funktionsprüfung des CO2-Sensors führen Sie mit Atemluft durch. Atmen Sie tief ein und blasen Sie beim Ausatmen mit gespitzten Lippen sanft in Richtung des Gitters der Ampel.
Halten Sie dabei einen Abstand von etwa 30 - 50 cm ein und geben der Ampel bis zu 30 Sekunden Zeit, um festzustellen, dass ein Test läuft. Atemluft enthält ca. 40-50.000 ppm CO2. Ein so rascher
Anstieg der CO2-Konzentration ist für Räume nicht normal, die Ampel erkennt das und blinkt ab 4900 ppm direkt rot. Entfernen Sie sich ein paar Meter von der Ampel und beobachten Sie das Ab­steigen der Warnstufen über rot nach gelb bis grün. Führen Sie diesen Test etwa monatlich durch. Die Funktion der LEDs sowie des Alarmtons testen Sie durch Berühren des Touch-Sensors.
Zu Ihrer Sicherheit empfehlen wir, diesen Test monatlich durchzuführen! Reinigen Sie regelmäßig den Sensor, indem Sie durch Pusten den Staub vom Sensor entfernen. Verwenden Sie bitte keine Druckluftgeräte dafür. Halten Sie Nässe und Feuchtigkeit vom Sensor fern.
3
ALLGEMEIN
Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel-
oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter Gaskonzentration durch den Gasmelder angezeigt wird.
REINIGEN UND PFLEGEN
Vermeiden Sie den Einuss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung
auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
KONFORMITÄTSERKLÄRUNG
Die Konformitätserklärung fordern Sie bei Bedarf unter: info@elektrotechnik-schabus.de an.
GEWÄHRLEISTUNG
Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:
• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße,
Hausnummer, Postleitzahl, Stadt, Land).
• Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für
Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
• Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt
keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht
wurden.
• Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.
• Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.
RÜCKSENDUNG
Sollte Ihre Ampel gestört oder defekt sein, nehmen Sie bitte mit uns Kontakt auf:
Fax +49 (0) 80 36 / 67 49 79 - 79 Email info@elektrotechnik-schabus.de
Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie während der Garantie kostenfrei (nur innerhalb Deutschlands) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.
UMWELTINFORMATIONEN
Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohsto󰀨e erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer
Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden. (WEEE-NR.: 91394868) Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme. Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
Telefon +49 (0) 80 36 / 67 49 79 - 0
4
400360_factory_Anl_DE_03
