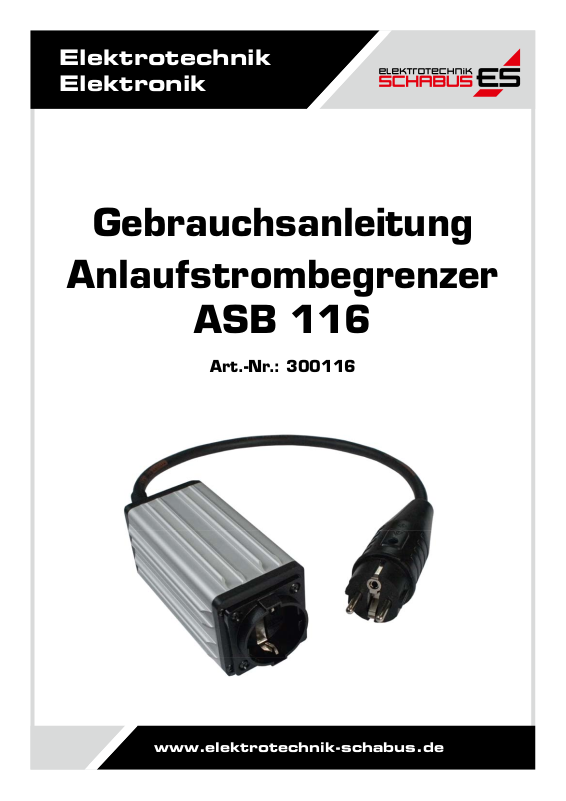

Anlaufstrombegrenzer

ASB 116

Art.-Nr.: 300116

Gebrauchsanleitung

HERZLICHEN DANK FÜR IHR VERTRAUEN!

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche
Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese
Gebrauchssanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!
Die Betriebsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

LIEFERUMFANG

1 ASB 116 Anlaufstrombegrenzer►►
1 Gebrauchsanleitung►►

SICHERHEITSHINWEISE

Allgemein

Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.►►
Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.►►
Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.►►
Für Folgeschäden übernehmen wir keine Haftung.►►

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich,
Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese
Betriebsumgebung vorgesehen ist:

Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden, Großmärkte usw.►►

Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.►►
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz ►►
angeschlossen sind.

Vermeiden Sie zu kurze Schaltzyklen (max. 60 Schaltzyklen / Stunde). Durch zu häuges starten
des angeschlossenen Gerätes, kann es zu Überhitzung und Beschädigung der Elektronik des
Anlaufstrombegrenzers führen!

Ziehen Sie den Netzstecker vor Reparatur-, Wartungs- oder Einstellarbeiten.

TECHNISCHE DATEN

Betriebsspannung: 230 V / 50 Hz
Nennleistung (max.): 2500 W
Nennstrom (max.): 10

Schalthäugkeit: 60 Schaltungen / h

Steckdose: Schuko-Netzsteckdose
Anschlusskabel: 0,5 m
Funktionsbereich: -15° C / +50° C
Schutzart: IP 54
Abmessung (HxBxT): 65x65x160 mm

BESTIMMUNGSGEMÄSSE VERWENDUNG

10

20

30

40

50

60

0,5 1,0

1,5

2,0

Strom in A

Zeit in Sekunden

Motorstrom bei direkter Einschaltung
(z.B. die Motorleistung 2000 Watt einer Flex)

Typische Auslösung eines Sicherungsautomaten C 16A

Motorstrom mit Einschalt­stromdämpfung 5 Ohm/16A

Einschaltstrom­begrenzung ca. 0,7 s

Der Anlaufstrombegrenzer ASB 116 wird in Verbindung mit Wechselstrom-Elektromotoren und Elektrowerkzeugen
eingesetzt. Mit dieser elektronischen Strombegrenzung wird das Auslösen des Sicherungsautomaten durch hohe
Einschaltströme unterbunden. Der Anlaufstrombegrenzer ASB 116 ist auch für Kondensatormotoren geeignet.

Anwendungsbeispiele: Kompressor, Kreissäge, Häcksler, Fliesenschneider, Winkelschleifer usw.
