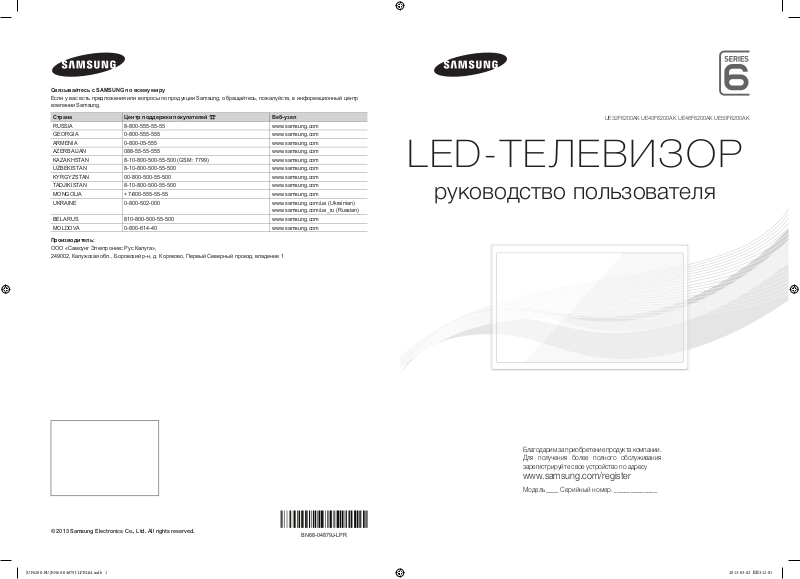

Samsung UE40F6200AK User Manual

Связывайтесь с SAMSUNG по всему миру

Если у вас есть предложения или вопросы по продукции Samsung, обращайтесь, пожалуйста, в информационный центр компании Samsung.

Страна	центр поддержки покупателей	Веб-узел
RUSSIA	8-800-555-55-55	www.samsung.com
GEORGIA	0-800-555-555	www.samsung.com
ARMENIA	0-800-05-555	www.samsung.com
AZERBAIJAN	088-55-55-555	www.samsung.com
KAZAKHSTAN	8-10-800-500-55-500 (GSM: 7799)	www.samsung.com
UZBEKISTAN	8-10-800-500-55-500	www.samsung.com
KYRGYZSTAN	00-800-500-55-500	www.samsung.com
TADJIKISTAN	8-10-800-500-55-500	www.samsung.com
MONGOLIA	[phone]	www.samsung.com
UKRAINE	0-800-502-000	www.samsung.com/ua (Ukrainian)
		www.samsung.com/ua_ru (Russian)
BELARUS	810-800-500-55-500	www.samsung.com
MOLDOVA	0-800-614-40	www.samsung.com

Производитель:

ООО «Самсунг Электроникс Рус Калуга», 249002, Калужская обл., Боровский р-н, д. Коряково, Первый Северный проезд, владение 1

UE32F6200AK UE40F6200AK UE46F6200AK UE50F6200AK

LED-ТЕЛЕВИЗОР

руководство пользователя

Благодаримзаприобретениепродуктакомпании. Для получения более полного обслуживания

зарегистрируйте свое устройство по адресу

www.samsung.com/register

Модель____ Серийный номер. _____________

© 2013 Samsung Electronics Co., Ltd. All rights reserved.	BN68-04879J-LPR

[UF6200-RU]BN68-04879J-LPRL04.indb 1			2013-03-02 3:12:01

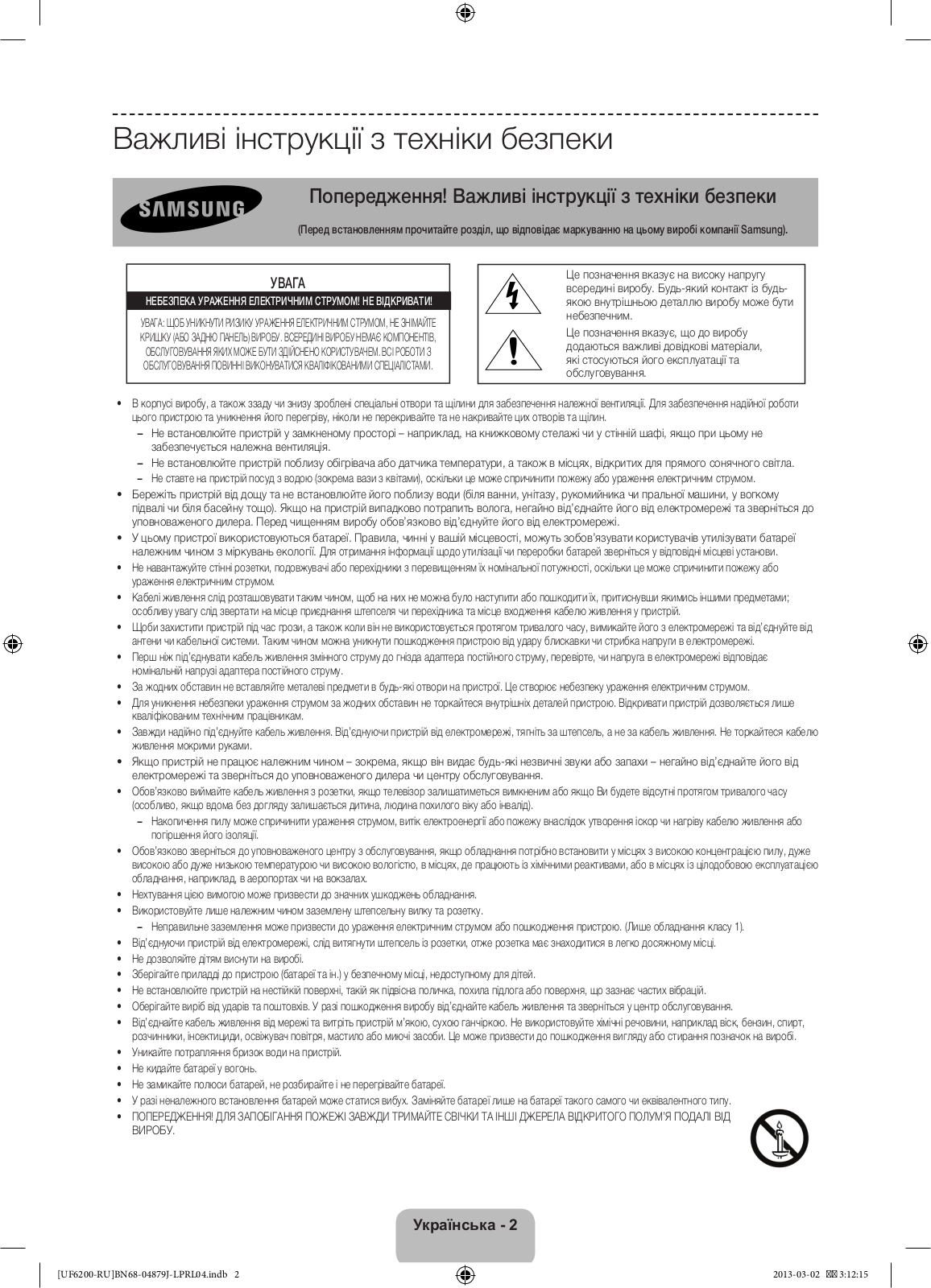

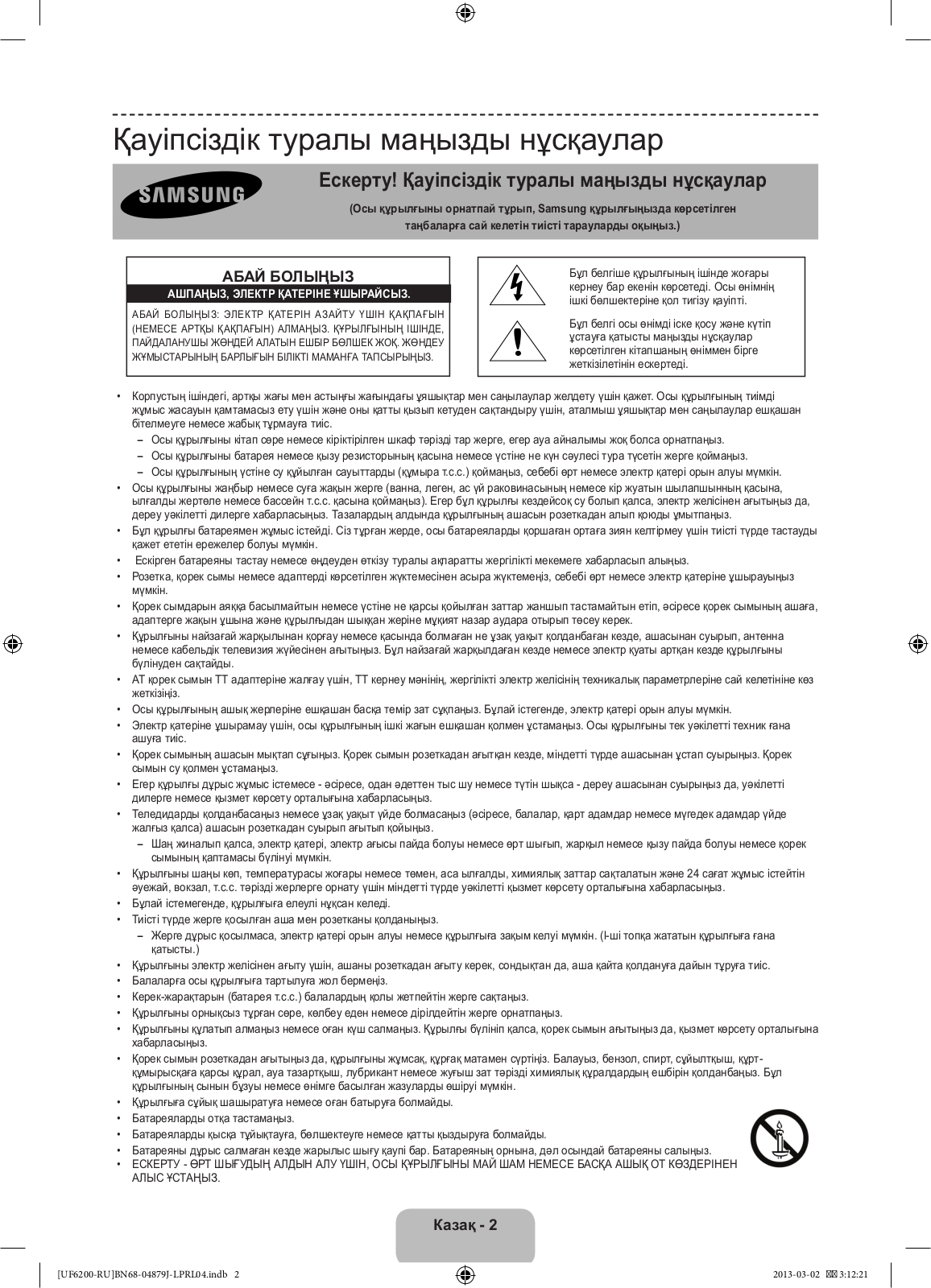

Important Safety Instructions

Warning! Important Safety Instructions

(Please read the appropriate section that corresponds to the marking on your Samsung product before attempting to install the product.)

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). THERE ARE NO USER SERVICEABLE PARTS INSIDE. REFER ALL SERVICING TO QUALIFIED PERSONNEL.

This symbol indicates that high voltage is present inside. It is dangerous to make any kind of contact with any internal part of this product.

This symbol alerts you that important literature concerning operation and maintenance has been included with this product.

•The slots and openings in the cabinet and in the back or bottom are provided for necessary ventilation. To ensure reliable operation of this apparatus, and to protect it from overheating, these slots and openings must never be blocked or covered.

−− Do not cover this apparatus in a confined space, such as a bookcase, or built-in cabinet, unless proper ventilation is provided. −− Do not place this apparatus near or over a radiator or heat resistor, or where it is exposed to direct sunlight.

−− Do not place a water containing vessel(vases etc.) on this apparatus, as this can result in a risk of fire or electric shock.

•Do not expose this apparatus to rain or place it near water(near a bathtub, washbowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool etc.). If this apparatus accidentally gets wet, unplug it and contact an authorized dealer immediately. Make sure to pull out the power cord from the outlet before cleaning.

•This apparatus use batteries. In your community there might be regulations that require you to dispose of these batteries properly under environmental considerations. Please contact your local authorities for disposal or recycling information.

•Do not overload wall outlets, extension cords or adaptors beyond their capacity, since this can result in fire or electric shock.

•Power-supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying particular attention to cords at plug end, adaptors and the point where they exit from the appliance.

•To protect this apparatus from a lightning storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the set due to lightning and power line surges.

•Before connecting the AC power cord to the DC adaptor outlet, make sure the voltage designation of the DC adaptor corresponds to the local electrical supply.

•Never insert anything metallic into the open parts of this apparatus. Doing so many create a danger of electric shock.

•To avoid electric shock, never touch the inside of this apparatus. Only a qualified technician should open this apparatus.

•Make sure to plug the power cord in until it is firmly inserted. When removing the power cord, make sure to hold the power plug when pulling the plug from the outlet. Do not touch the power cord with wet hands.

•If this apparatus does not operate normally - in particular, if there are any unusual sounds or smells coming from it - unplug it immediately and contact an authorized dealer or service centre.

•Be sure to pull the power plug out of the outlet if the TV is to remain unused or if you are to leave the house for an extended period of time (especially when children, elderly or disabled people will be left alone in the house).

−− Accumulated dust can cause an electric shock, an electric leakage or a fire by causing the power cord to generate sparks and heat or the insulation to deteriorate.

•Be sure to contact an authorized service centre, when installing your set in a location with heavy dust, high or low temperatures, high humidity, chemical substances and where it operates for 24 hours such as the aerial port, the train station etc.

•Failure to do so may cause serious damage to your set.

•Use only a properly grounded plug and receptacle.

−− An improper ground may cause electric shock or equipment damage. (Class l Equipment only.)

•To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains plug shall be readily operable.

•Do not allow children to hang onto the product.

•Store the accessories (battery, etc.) in a location safely out of the reach of children.

•Do not install the product in an unstable location such as a shaky self, a slanted floor or a location exposed to vibration.

•Do not drop or impart any shock to the product. If the product is damaged, disconnect the power cord and contact a service centre.

•Unplug the power cord from the power outlet and wipe the product using a soft, dry cloth. Do not use any chemicals such as wax, benzene, alcohol, thinners, insecticide, aerial freshener, lubricant or detergent. This may damage the appearance or erase the printing on the product.

•Apparatus shall not be exposed to dripping or splashing.

•Do not dispose of batteries in a fire.

•Do not short circuit, disassemble or overheat the batteries.

•Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type.

•WARNING - TO PREVENT THE SPREAD OF FIRE, KEEP CANDLES OR OTHER OPEN FLAMES AWAY FROM THIS PRODUCT AT ALL TIMES.

English - 2

[UF6200-RU]BN68-04879J-LPRL04.indb 2			2013-03-02 3:12:01

Figures and illustrations in this User Manual are provided for reference only and may differ from the actual product appearance. Product design and specifications may change without notice.

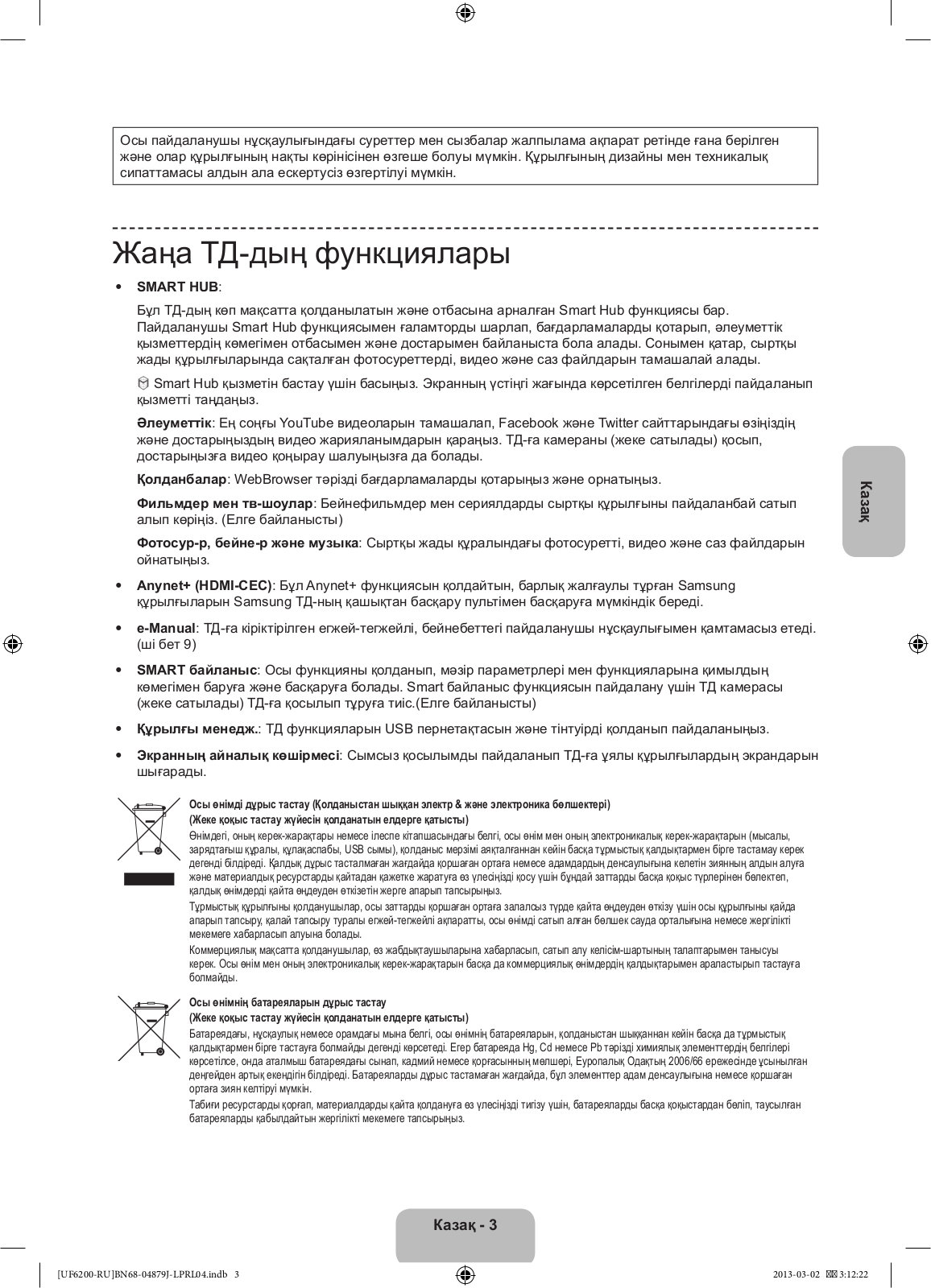

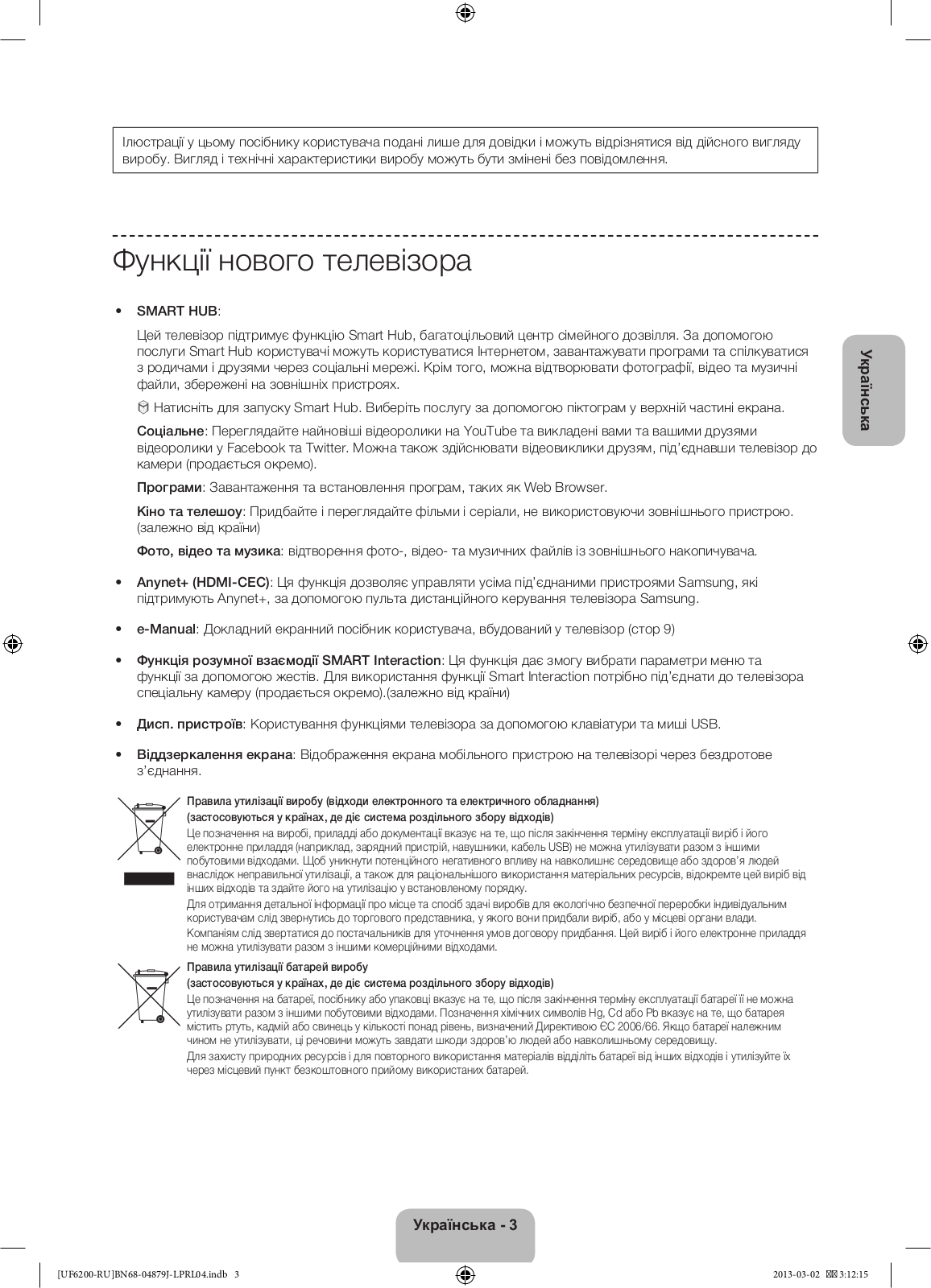

Features for your new TV

•• SMART HUB:

This TV features Smart Hub, a multi-purpose entertainment and family centre. With Smart Hub, users can surf the web, download applications, and stay in touch with family and friends through social networking services. In addition, you can enjoy photo, video, and music files stored on external storage devices.

™Press to launch Smart Hub. Choose a service using the icons displayed in the top part of the screen.

Social: Watch the latest YouTube videos and you and your friends' video posts on Facebook and Twitter. You can also make video calls to friends by connecting the TV to a camera (sold separately).

Apps: Download and install applications such as WebBrowser.

Films and TV Shows: Purchase and watch movies and series without a separate external device. (Depending on the country)

Photos, Videos & Music: Play back photo, video, and music files from an external storage device.

•• Anynet+ (HDMI-CEC): This allows you to control all connected Samsung devices that support Anynet+ with your Samsung TV’s remote.

•• e-Manual: Provides a detailed, on-screen user's manual built into your TV. (page 9)

•• SMART Interaction: Using this function, you can access and control menu options and functions using motions. To use Smart Interaction Feature, TV camera (sold separately) should be connected the TV. (Depending on the country)

•• Device Manager: Use the TV features with a USB keyboard and mouse.

•• Screen Mirroring: Displays mobile device screens on your TV wirelessly.

Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in countries with separate collection systems)

This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local government office, for details of where and how they can take these items for environmentally safe recycling.

Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal.

Correct disposal of batteries in this product

(Applicable in countries with separate collection systems)

This marking on the battery, manual or packaging indicates that the batteries in this product should not be disposed of with other household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these substances can cause harm to human health or the environment.

To protect natural resources and to promote material reuse, please separate batteries from other types of waste and recycle them through your local, free battery return system.

English

English - 3

[UF6200-RU]BN68-04879J-LPRL04.indb 3			2013-03-02 3:12:01

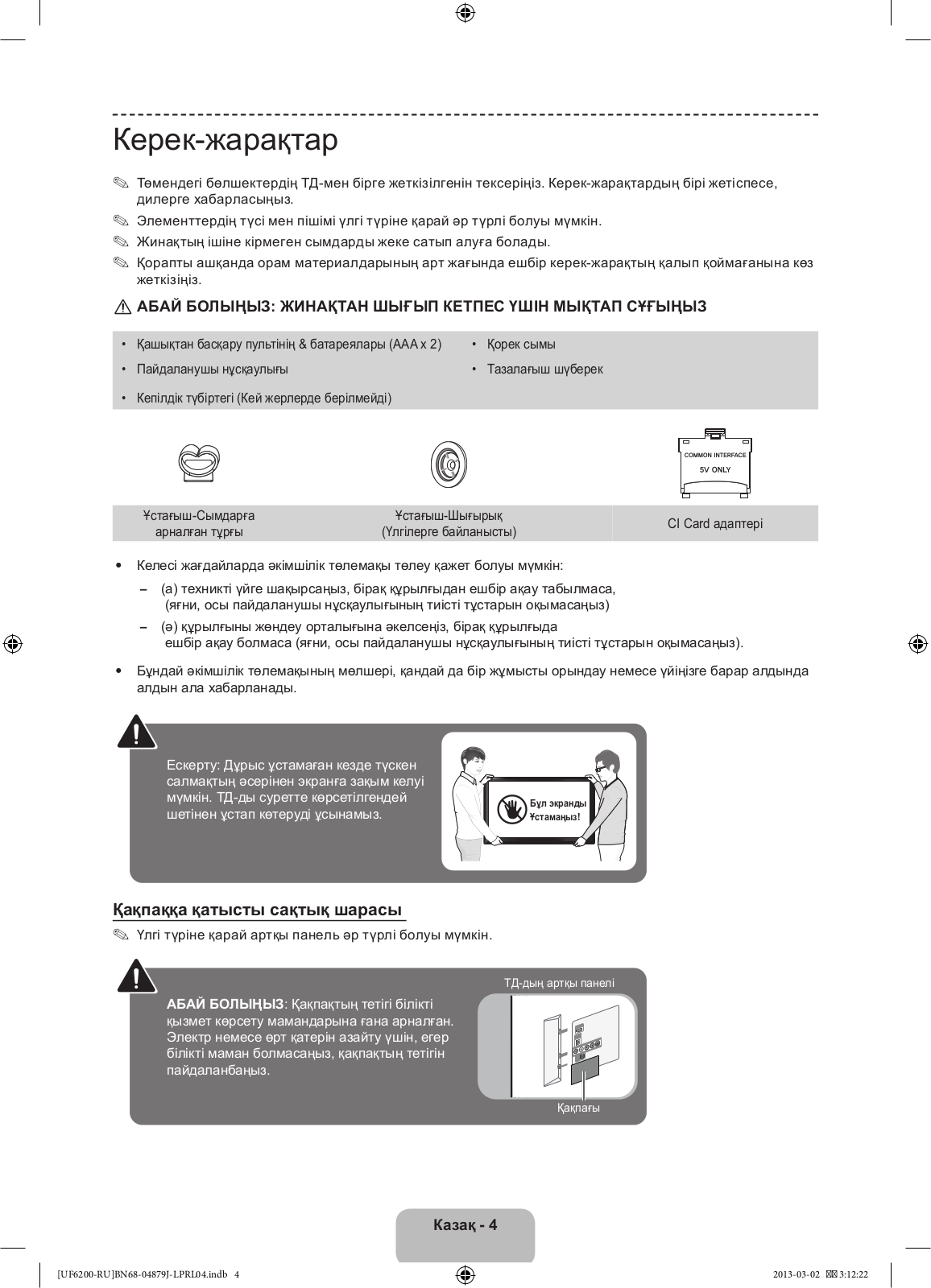

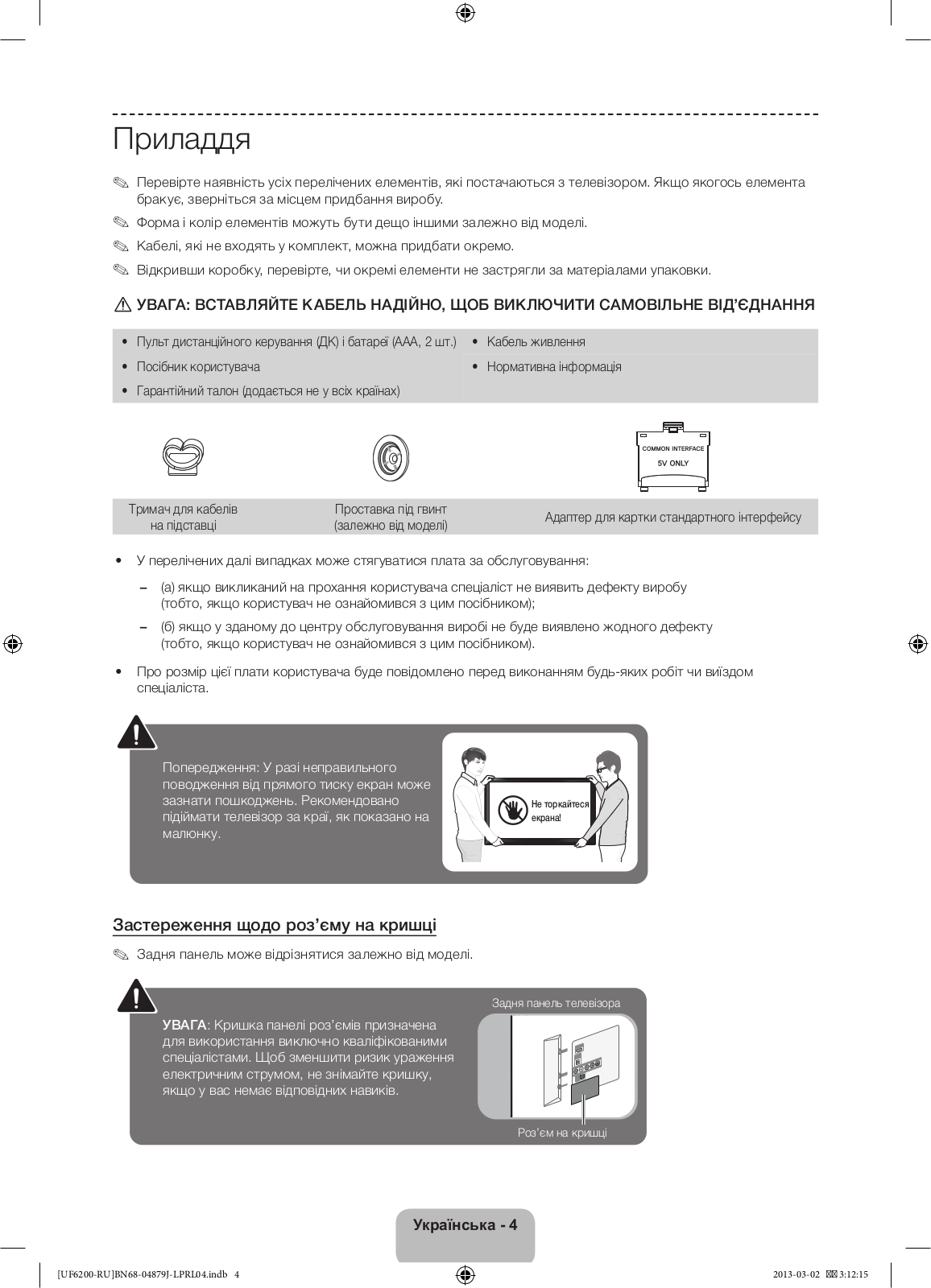

Accessories

Please make sure the following items are included with your TV. If any items are missing, contact your dealer.

The items’ colours and shapes may vary depending on the models.

Cables not included in the package contents can be purchased separately.

Check that there is no accessory hidden behind packing materials when you open the box.

[[
	CAUTION: INSERT SECURELY LEST SHOULD BE DETACHED IN SET
• Remote Control & Batteries (AAA x 2)		•	Power Cord
•	User Manual	•	Regulatory Guide
•	Warranty Card (Not available in some locations)

		Holder-Ring
	Holder-Wire stand		CI Card Adapter
		(Depending on the Model)

•• An administration fee may be charged if either

−− (a) an engineer is called out at your request and there is no defect in the product (i.e. where you have failed to read this user manual)

−− (b) you bring the unit to a repair centre and there is no defect in the product (i.e. where you have failed to read this user manual).

•• The amount of such administration charge will be advised to you before any work or home visit is carried out.

Warning: Screens can be damaged from direct pressure when handled incorrectly. We recommend lifting the TV by the edges, as shown.

Don't Touch

This Screen!

Caution of the cover-jack

The rear panel may differ depending on the model.

TV Rear Panel

CAUTION: The cover-jack is for use by qualified service personnel only. To reduce the risk of electric shock or fire hazard, do not use the cover jack, unless you are qualified to do so.

Cover-jack

English - 4

[UF6200-RU]BN68-04879J-LPRL04.indb 4			2013-03-02 3:12:02

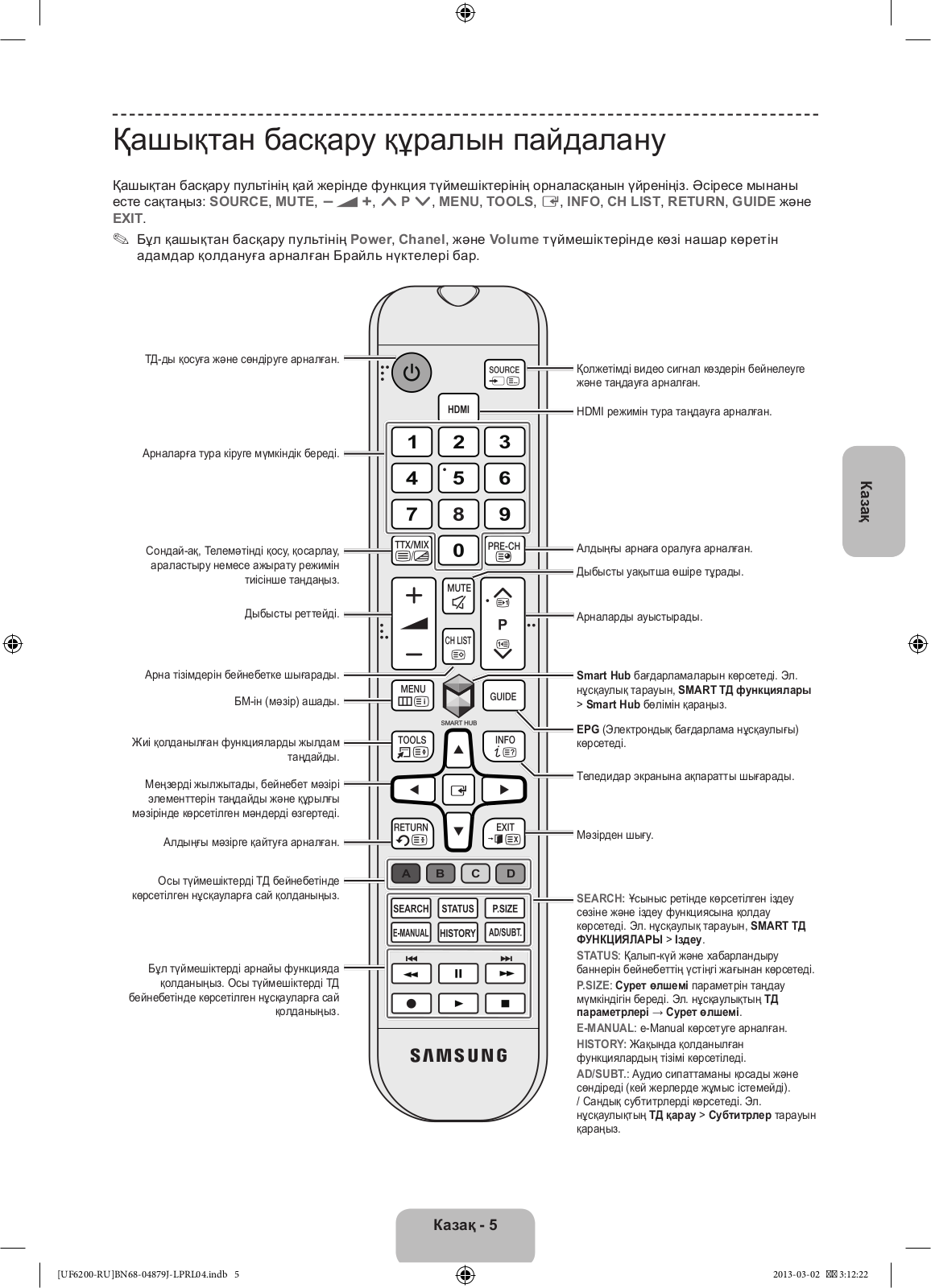

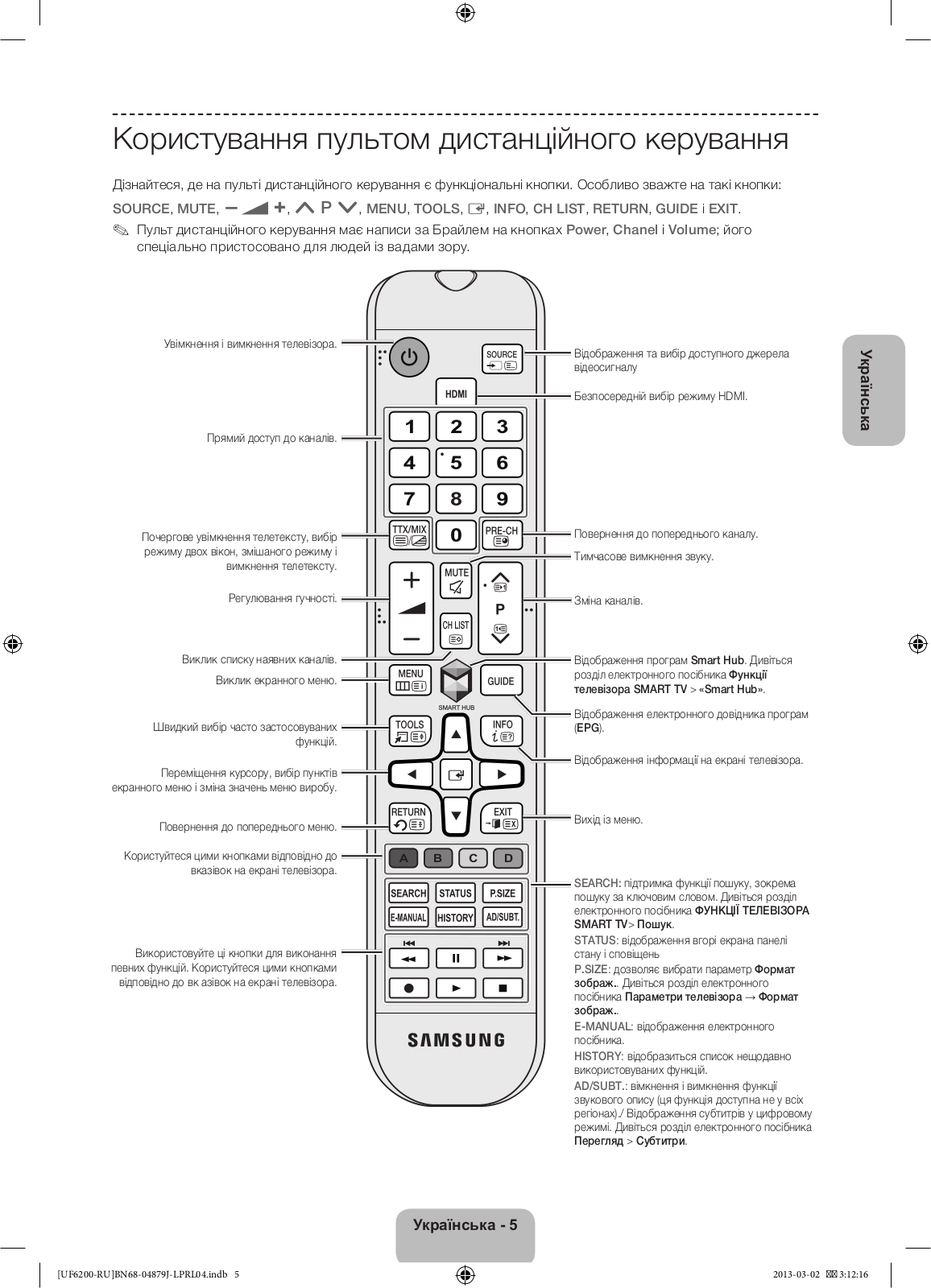

Using the Remote Control

Learn where the function buttons are on your remote. Especially note these: SOURCE, MUTE, Y,

<P >, MENU, TOOLS, E, INFO, CH LIST, RETURN, GUIDE and EXIT.

This remote control has Braille points on the Power, Chanel, and Volume buttons and can be used by visually impaired persons.

English

Turns the TV on and off.

Displays and selects the available video sources.

Selects the HDMI mode directly.

Gives direct access to channels.

Alternately select Teletext ON Double, Mix or OFF.

Returns to the previous channel.

Cuts off the sound temporarily.

Adjusts the volume.

Changes channels.

Displays channel lists on the screen.

Brings up Smart Hub applications. See the

Opens the OSD (Menu).

e-Manual chapter, Smart TV Features > Smart

Hub.

Quickly selects frequently used functions.

Displays the EPG (Electronic Programme Guide).

Displays information on the TV screen.

Moves the cursor, selects the on-screen menu

items, and changes the values seen on the TV's

menu.

Returns to the previous menu.

Exits the menu.

Use these buttons according to the directions on

the TV's screen.

SEARCH: Support to recommendation search

word and search function. See the e-Manual

chapter, Smart TV Features > Searching.

STATUS: Display the status and notification banner

Use these buttons in a specific feature. Use

at the top of the screen.

P.SIZE: Lets you select the Picture Size. See

these buttons according to the directions on the

e-Manual chapter TV Settings → Picture Size.

TV's screen.

E-MANUAL: Displays the e-Manual.

HISTORY: Displays a list of recently used functions.

AD/SUBT.: Turns the audio description on and off

(not available in some locations). / Displays digital

subtitles. See e-Manual chapter TV Viewing >

Subtitles.

English - 5

[UF6200-RU]BN68-04879J-LPRL04.indb 5			2013-03-02 3:12:02

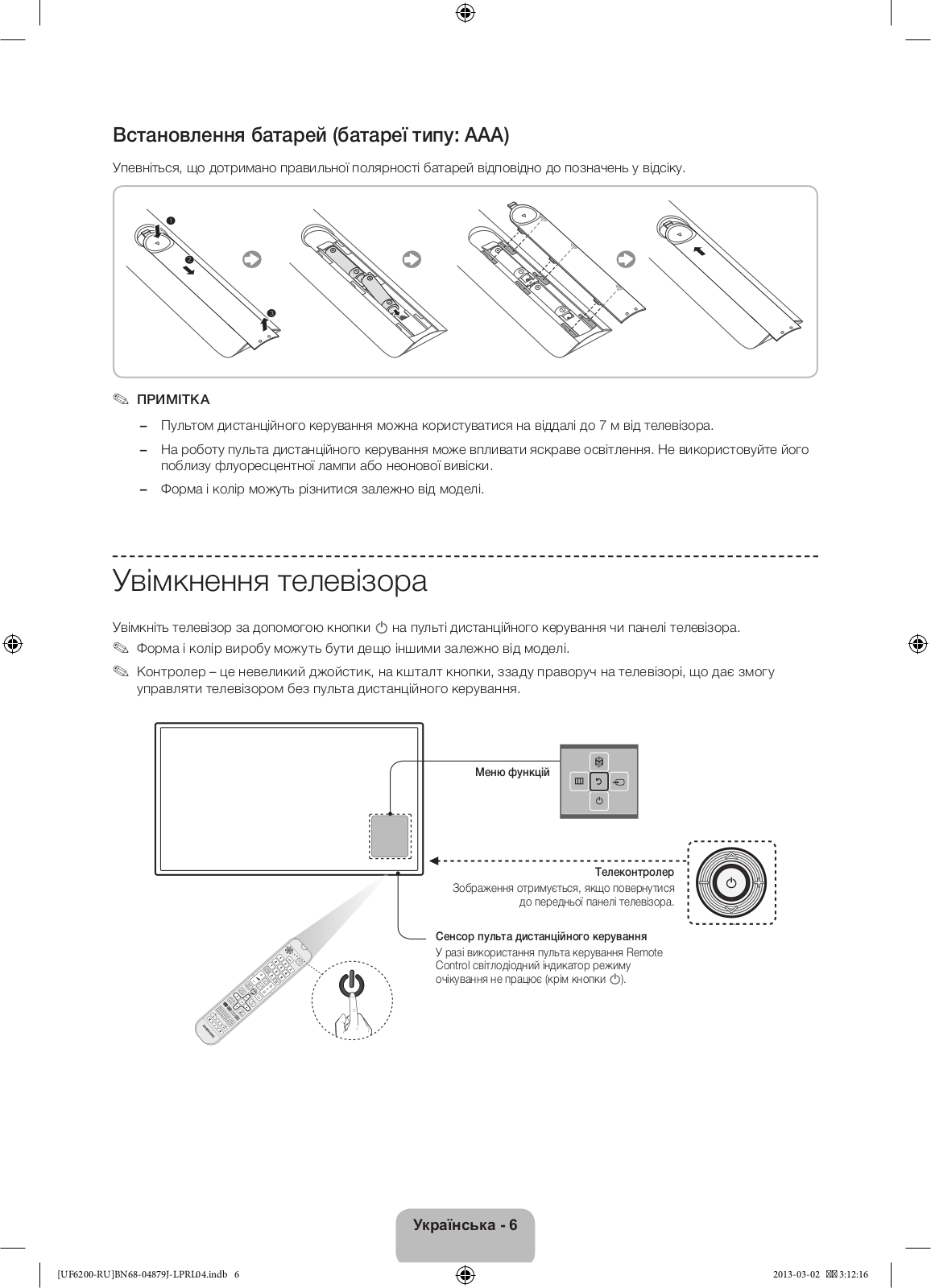

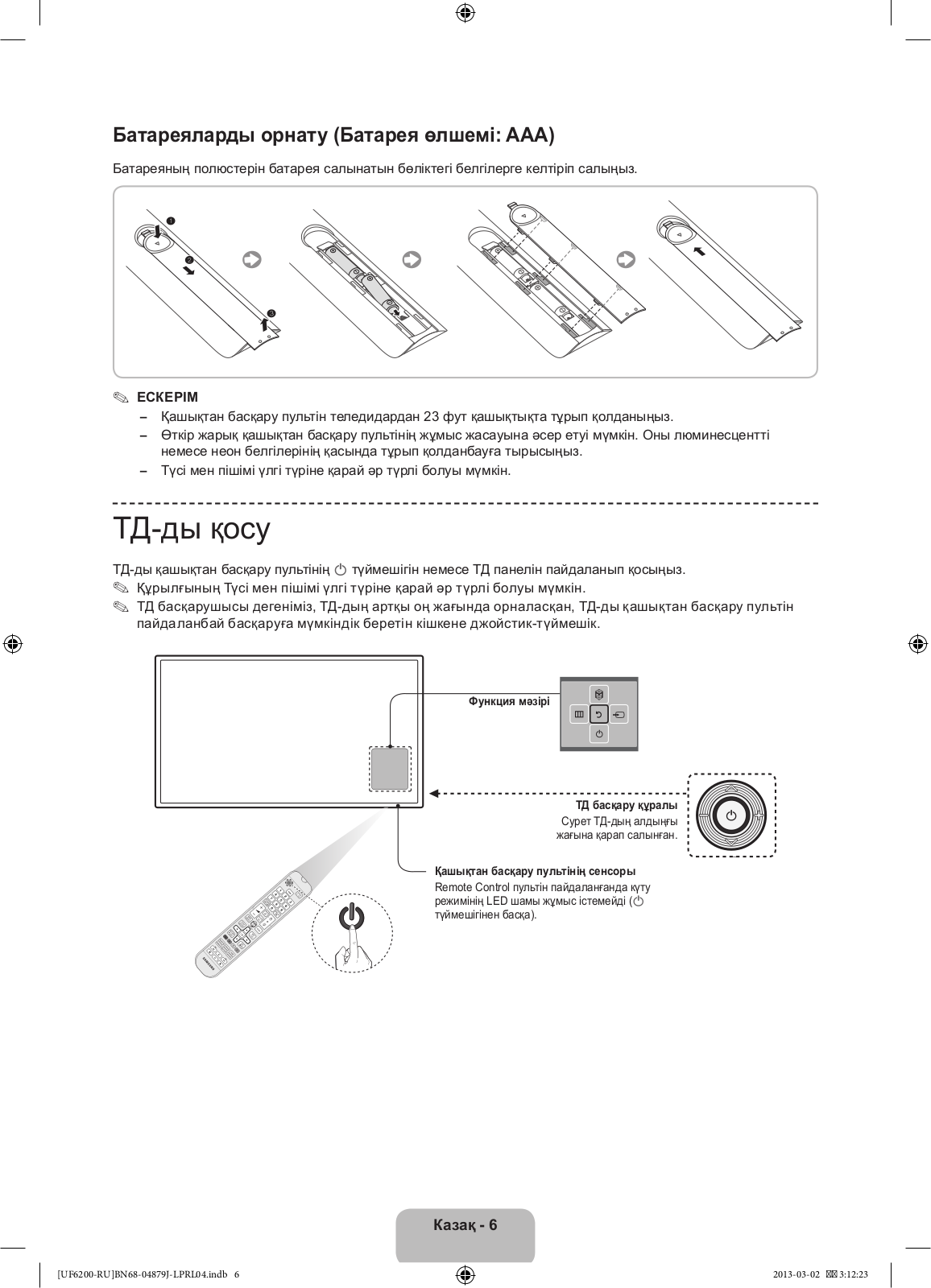

Installing batteries (Battery size: AAA)

Match the polarity of the batteries to the symbols in the battery compartment.

NOTE

−− Use the remote control within 23 feet of the TV.

−− Bright light may affect the performance of the remote control. Avoid using when near special fluorescent lights or neon signs.

−− The colour and shape may vary depending on the model.

Turning on the TV

Turn on the TV using the Pbutton on the remote control or TV panel.The product Colour and shape may vary depending on the model.

The TV’s Controller, a small joy stick like button on the rear right side of the TV, lets you control the TV without the remote control.

Function menu

TV Controller

The image is drawn by facing the front side of the TV.

Remote control sensor

When you use the Remote Control, a standby

LED does not work (except Pbutton).

English - 6

[UF6200-RU]BN68-04879J-LPRL04.indb 6			2013-03-02 3:12:02

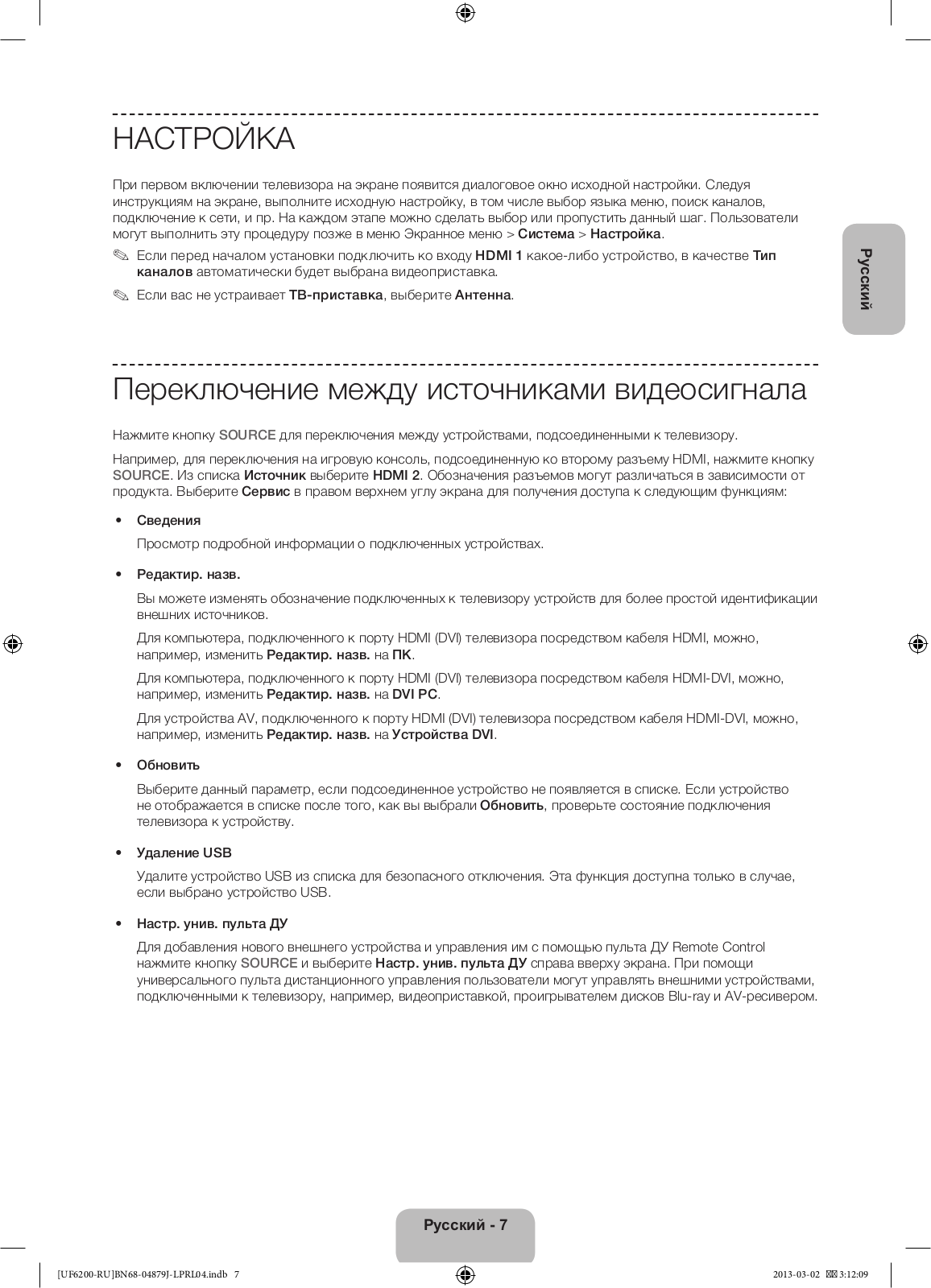

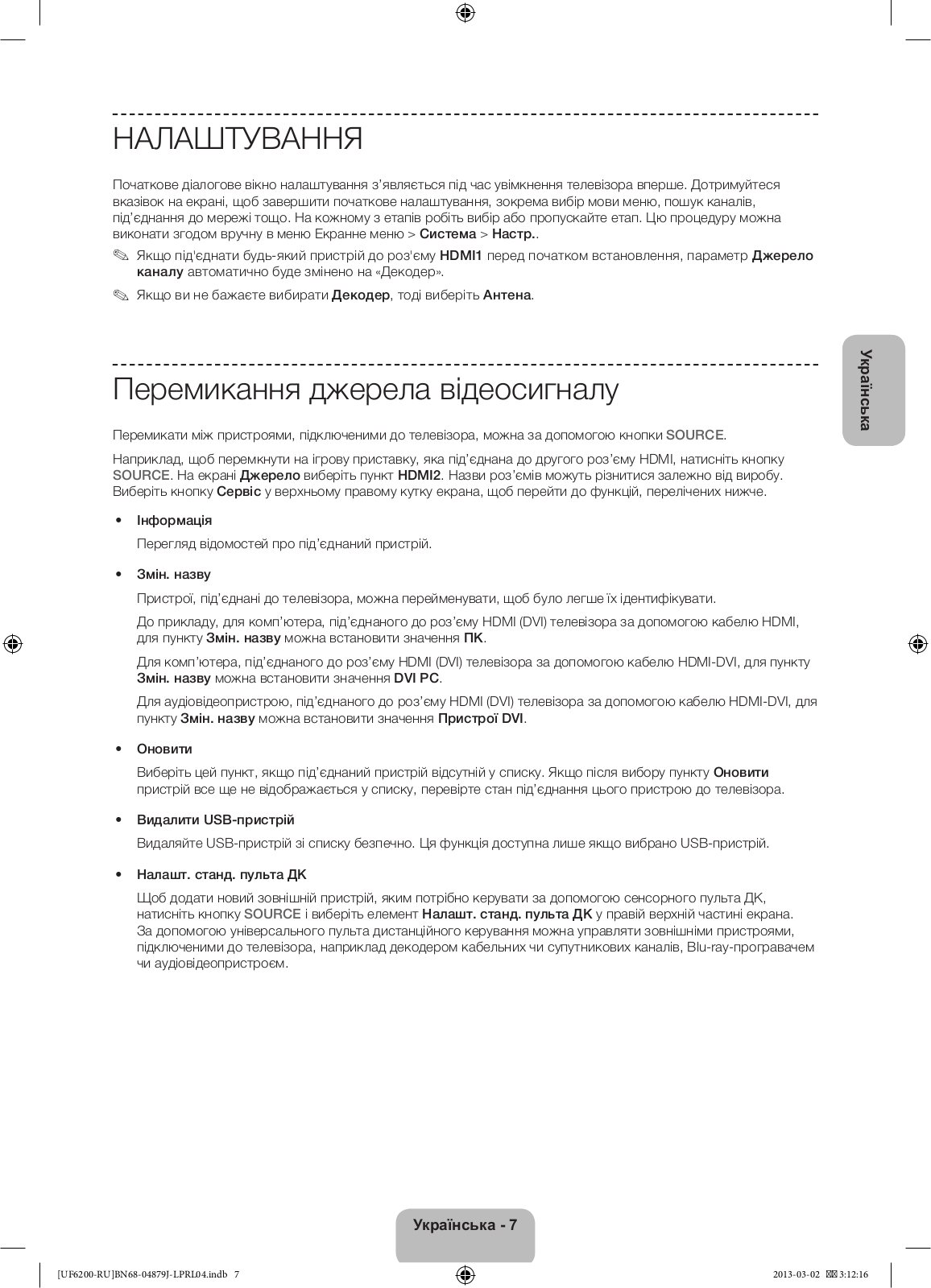

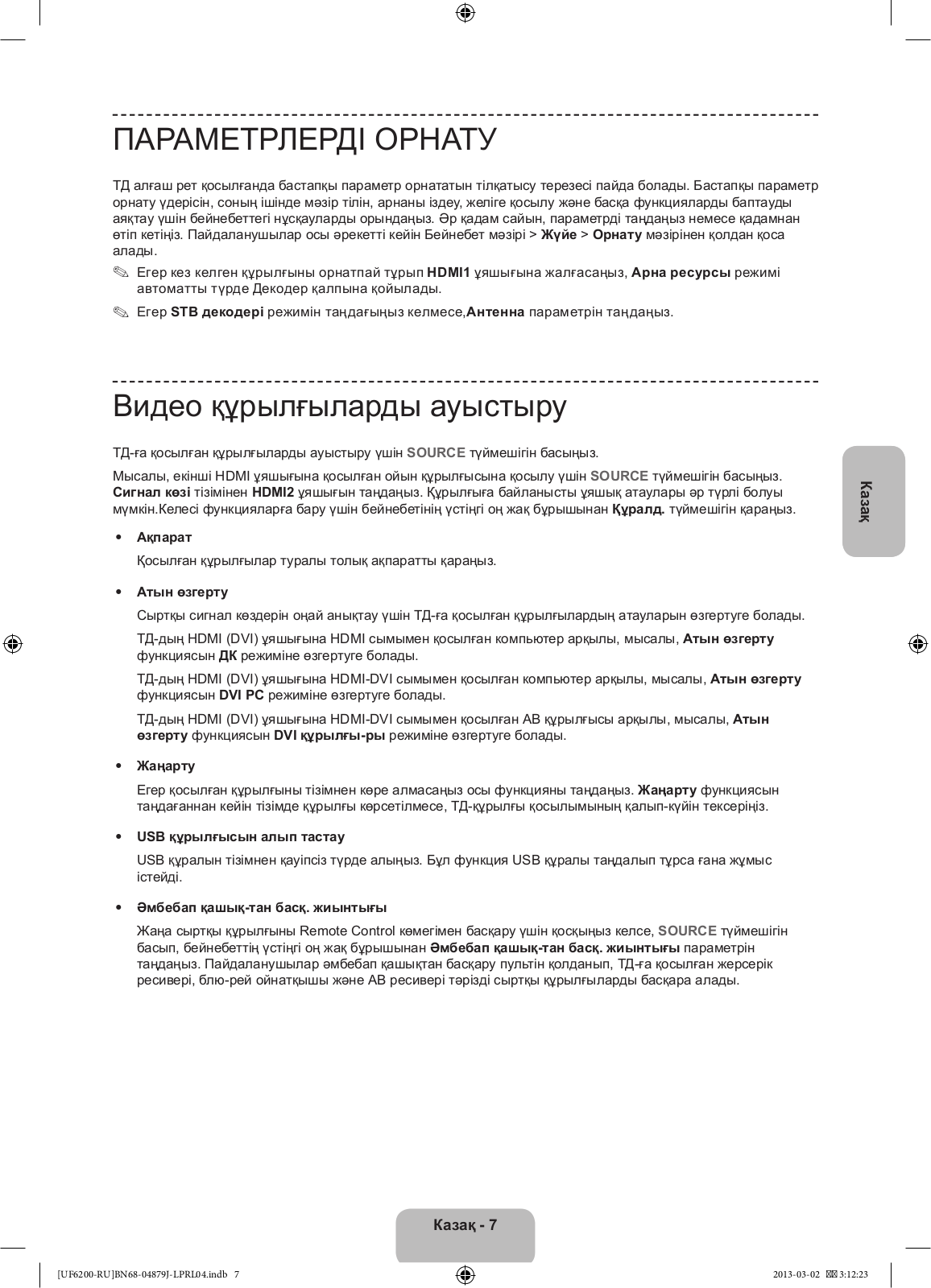

SETUP

The initial setup dialog appears when the TV is first activated. Follow the on-screen instructions to finish the initial setup process, including menu language choice, channel scan, network connection, and more. At each step, either make a choice or skip the step. Users can manually perform this process at a later time under the Screen Menu > System > Setup menu.

If you connect any device to HDMI1 before starting the installation, the Channel Source will be changed to Settop box automatically.

If you do not want to select Set-top box, please select Aerial.

Switching Between Video Sources

Press SOURCE button to switch between devices connected to the TV.

For example, to switch to a game console connected to the second HDMI connector, press SOURCE button. From the Source list, select HDMI2. The connector names may vary depending on the product. Select Tools button at the upper-right corner of the screen to access the following functions.

•• Information

View detailed information about the connected devices.

•• Edit Name

You can rename devices connected to the TV to more easily identify external sources.

With a computer connected to the TV's HDMI (DVI) port via an HDMI cable, for example, you can change Edit Name to PC.

With a computer connected to the TV's HDMI (DVI) port via an HDMI-to-DVI cable, for example, you can change Edit Name to DVI PC.

With an AV device connected to the TV's HDMI (DVI) port via an HDMI-to-DVI cable, for example, you can change Edit Name to DVI Devices.

•• Refresh

Select this if a connected device does not appear in the list. If the list does not show the device after selecting Refresh, check the status of the TV-to-device connection.

•• Disconnect USB Device

Remove the USB device from the list safely. This function is only available when the USB device selected.

•• Universal remote setup

To add a new external device to control it with the Remote Control, press the SOURCE button and select Universal remote setup on the top right of the screen. Using the universal remote control, users can control external devices connected to the TV, such as a settop box, Blu-ray player, and AV receiver.

English

English - 7

[UF6200-RU]BN68-04879J-LPRL04.indb 7			2013-03-02 3:12:02

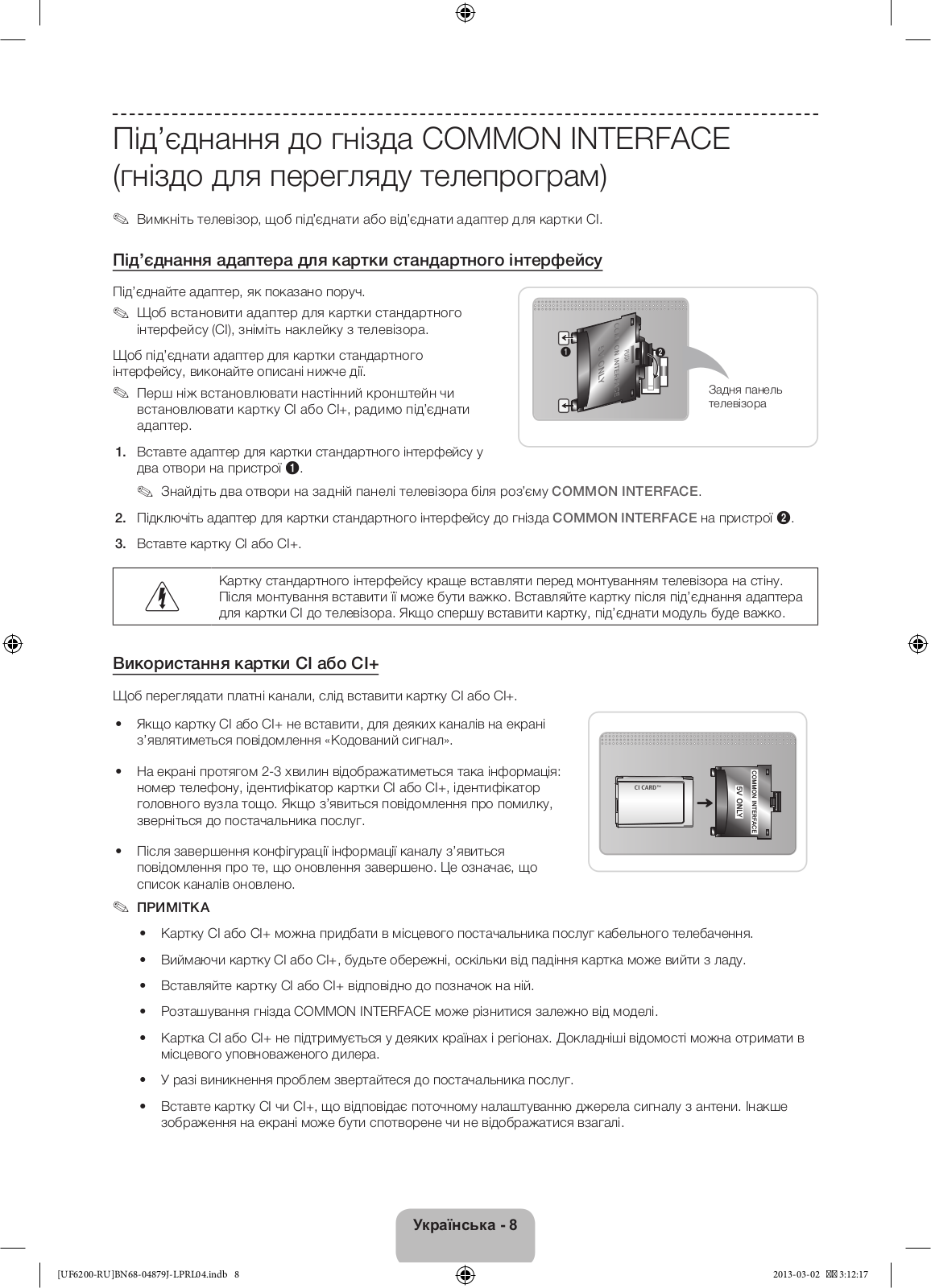

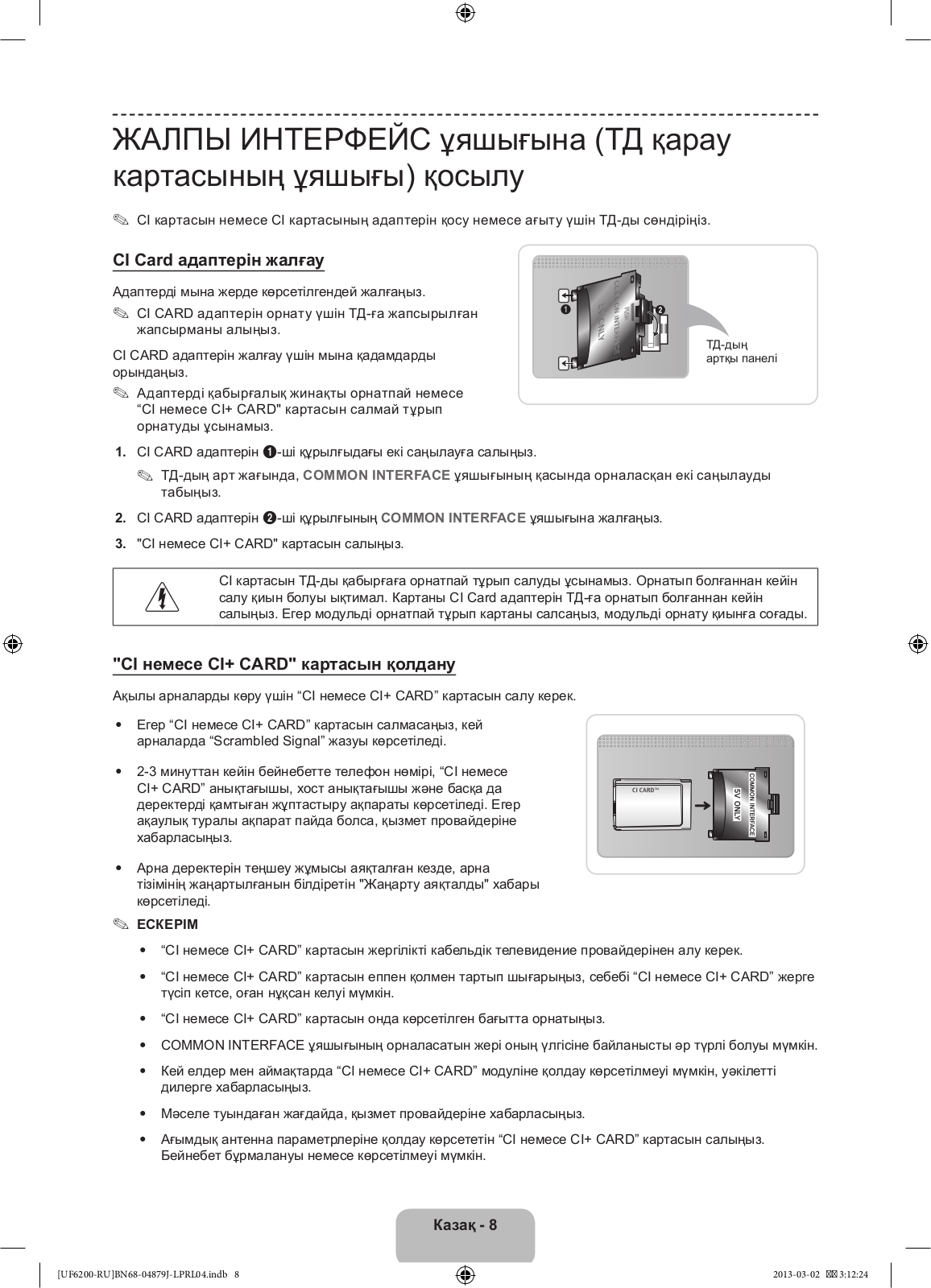

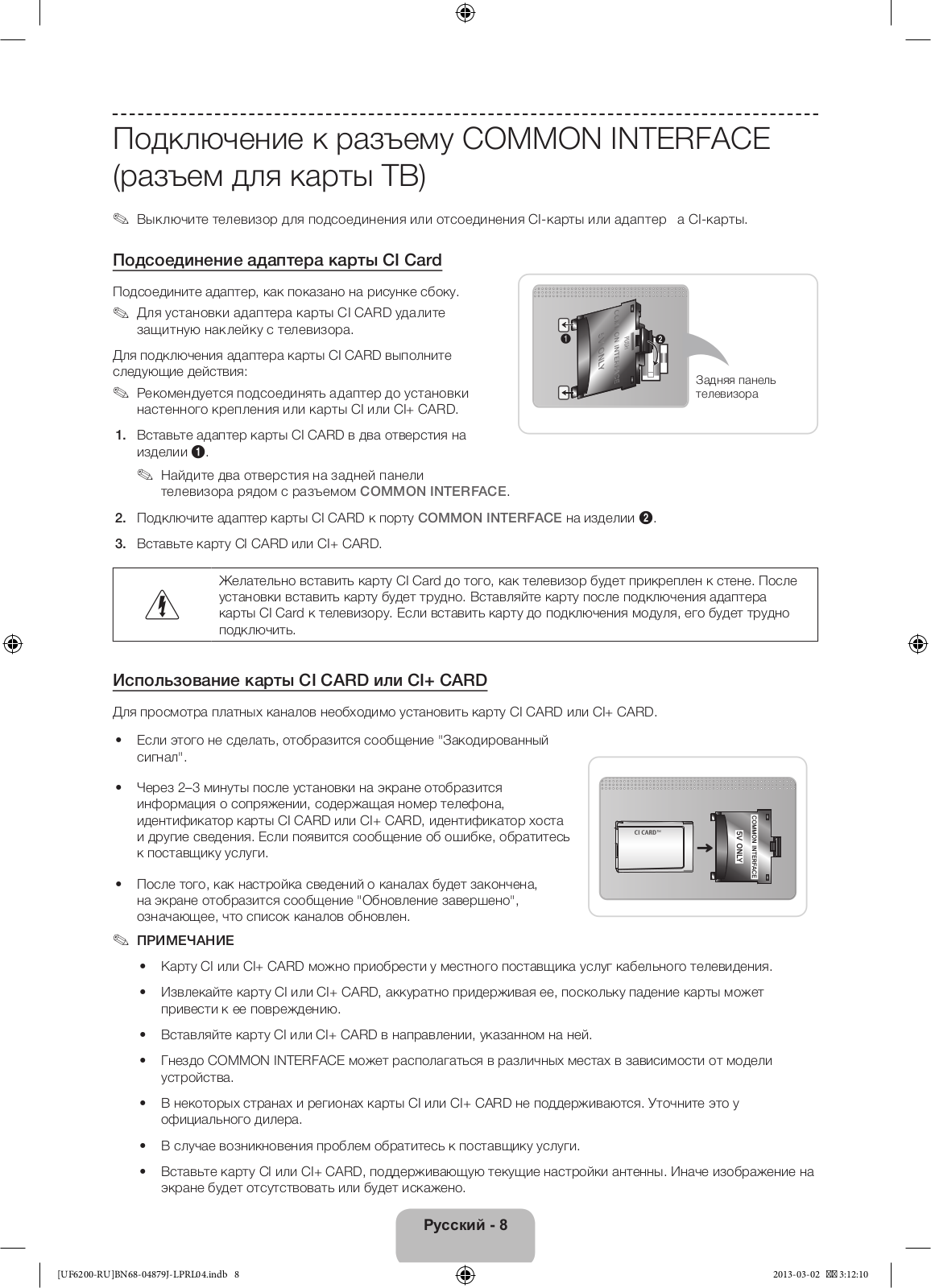

Connecting to a COMMON INTERFACE slot (Your TV viewing Card Slot)

Turn the TV off to connect or disconnect a CI card or CI card adapter.

Attaching the CI Card Adapter

Attach the adapter as shown side.

To install the CI CARD Adapter, please remove the sticker attached to the TV.

To connect the CI CARD Adapter, follow these steps.	TV Rear

We recommend attaching the adapter before installing the wall mount, or inserting the “CI or CI+ CARD”.

1.Insert the CI CARD Adapter into the two holes on the product 1.

Please find two holes on the rear of the TV, beside the COMMON INTERFACE port.

2.Connect the CI CARD Adapter into the COMMON INTERFACE port on the product 2.

3.Insert the “CI or CI+ CARD”.

We recommend that you insert the CI card before you mount the TV on a wall. It may be difficult to insert after mounting. Insert the card after attaching the CI Card Adapter on TV. It is difficult to attach the module if you insert the card before attaching.

Using the “CI or CI+ CARD”

To watch paid channels, the “CI or CI+ CARD” must be inserted.

•• If you don’t insert the “CI or CI+ CARD”, some channels will

display the message “Scrambled Signal”.

•• The pairing information containing a telephone number, the “CI or CI+ CARD” ID the Host ID and other information will be displayed in about 2~3 minutes. If an error message is displayed, please contact your service provider.

•• When the configuration of channel information has finished, the message “Updating Completed” is displayed, indicating the channel list is updated.

NOTE

•• You must obtain a “CI or CI+ CARD” from a local cable service provider.

•• When removing the “CI or CI+ CARD”, carefully pull it out with your hands since dropping the “CI or CI+ CARD” may cause damage to it.

•• Insert the “CI or CI+ CARD” in the direction marked on the card.

•• The location of the COMMON INTERFACE slot may be different depending on the model.

•• “CI or CI+ CARD” is not supported in some countries and regions; check with your authorized dealer.

•• If you have any problems, please contact a service provider.

•• Insert the “CI or CI+ CARD” that supports the current aerial settings. The screen will be distorted or will not be seen.

English - 8

[UF6200-RU]BN68-04879J-LPRL04.indb 8			2013-03-02 3:12:03

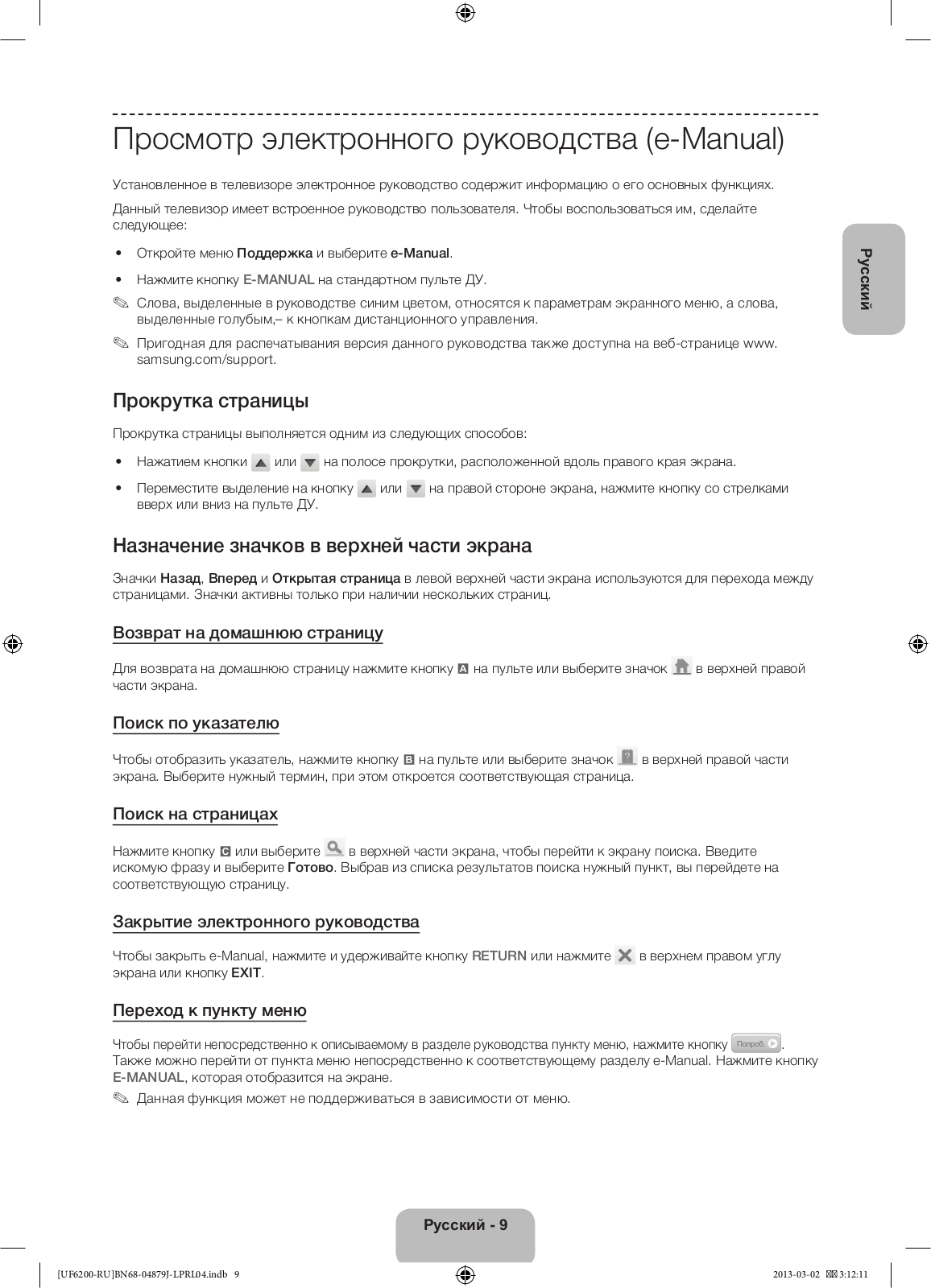

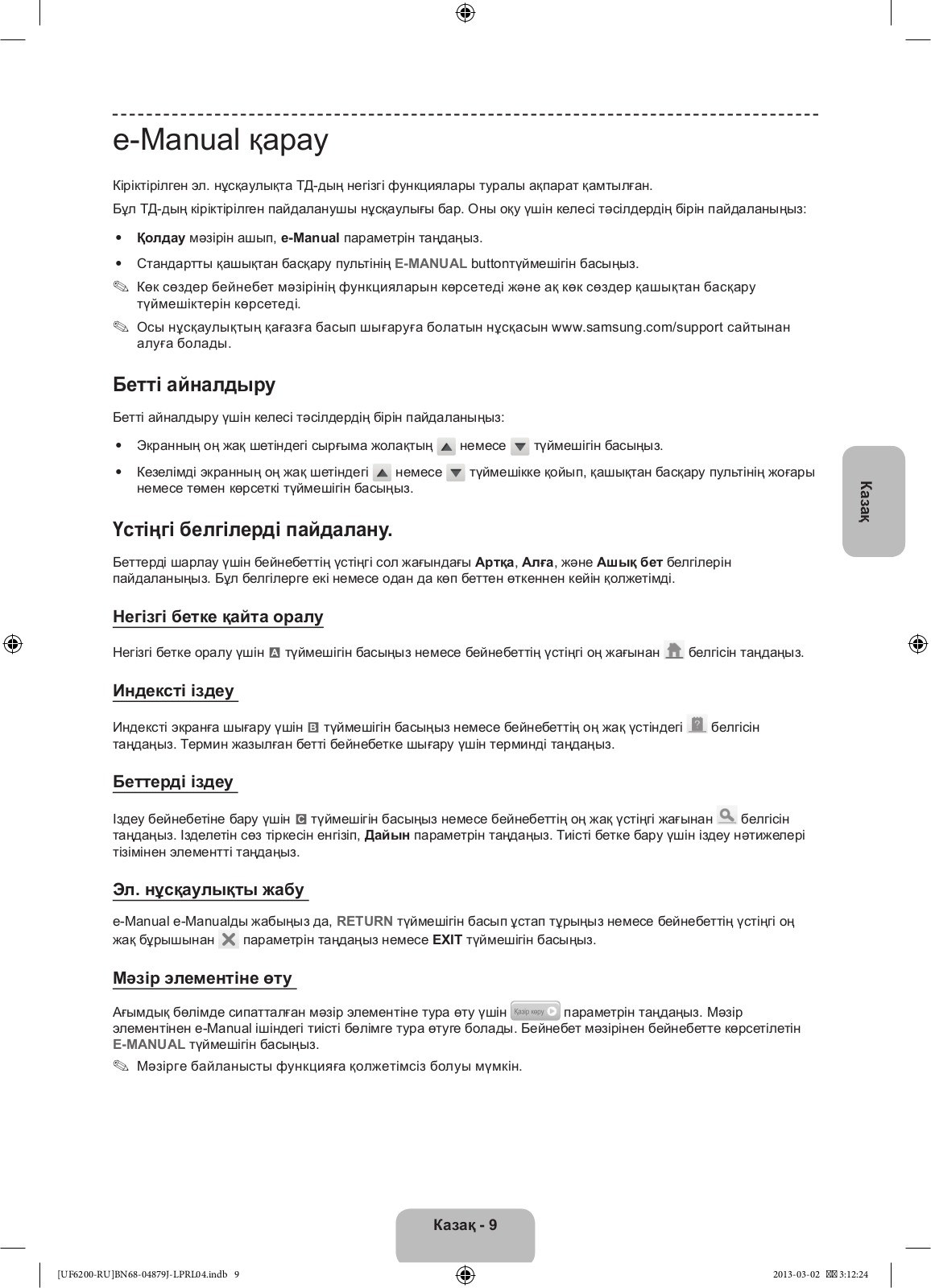

Viewing the e-Manual

The embedded e-Manual contains information about your TV's key features. This TV has a built-in user guide. To read it, use one of the following methods:

•• Open the Support menu and choose e-Manual.

•• Press the E-MANUAL button on the standard remote control.

Words in blue refer to screen menu options and words in light blue refer to remote control buttons.A printable version of this guide is also available at www.samsung.com/support.

Scrolling a Page

To scroll a page, use of one of the following methods:

•• Press the or button on the scroll bar at the right edge of the screen.

•• Place the focus on the	or	button at the right edge of the screen, press the up or down arrow
button on the remote.

Using the Top Icons.

Use the Back, Forward, and Opened pages icons on the top left of the screen to navigate through pages. These icons are available when two or more pages are passed.

Returning to the Home Page

To return to the home page, press the abutton or select on the top right of the screen.

Searching the Index

Press the bbutton or select on the top right of the screen to display the index. Select a term to display the page containing the term.

Searching Pages

Press the {button or select on the top of the screen to access the search screen. Enter a search phrase and select Done. Select an item from the search results list to navigate to the relevant page.

Closing the e-Manual

To close the e-Manual, press and hold the RETURN button or select at the upper-right corner of the screen or press EXIT button.

Jumping to a Menu Item

To directly jump to the menu item that is described in the current section, select . It is possible to jump from a menu item directly to the related section in the e-Manual. On the screen menu, press the E-MANUAL button that appears on the screen.

This feature may not be available, depending on the menu.

English

English - 9

[UF6200-RU]BN68-04879J-LPRL04.indb 9			2013-03-02 3:12:04

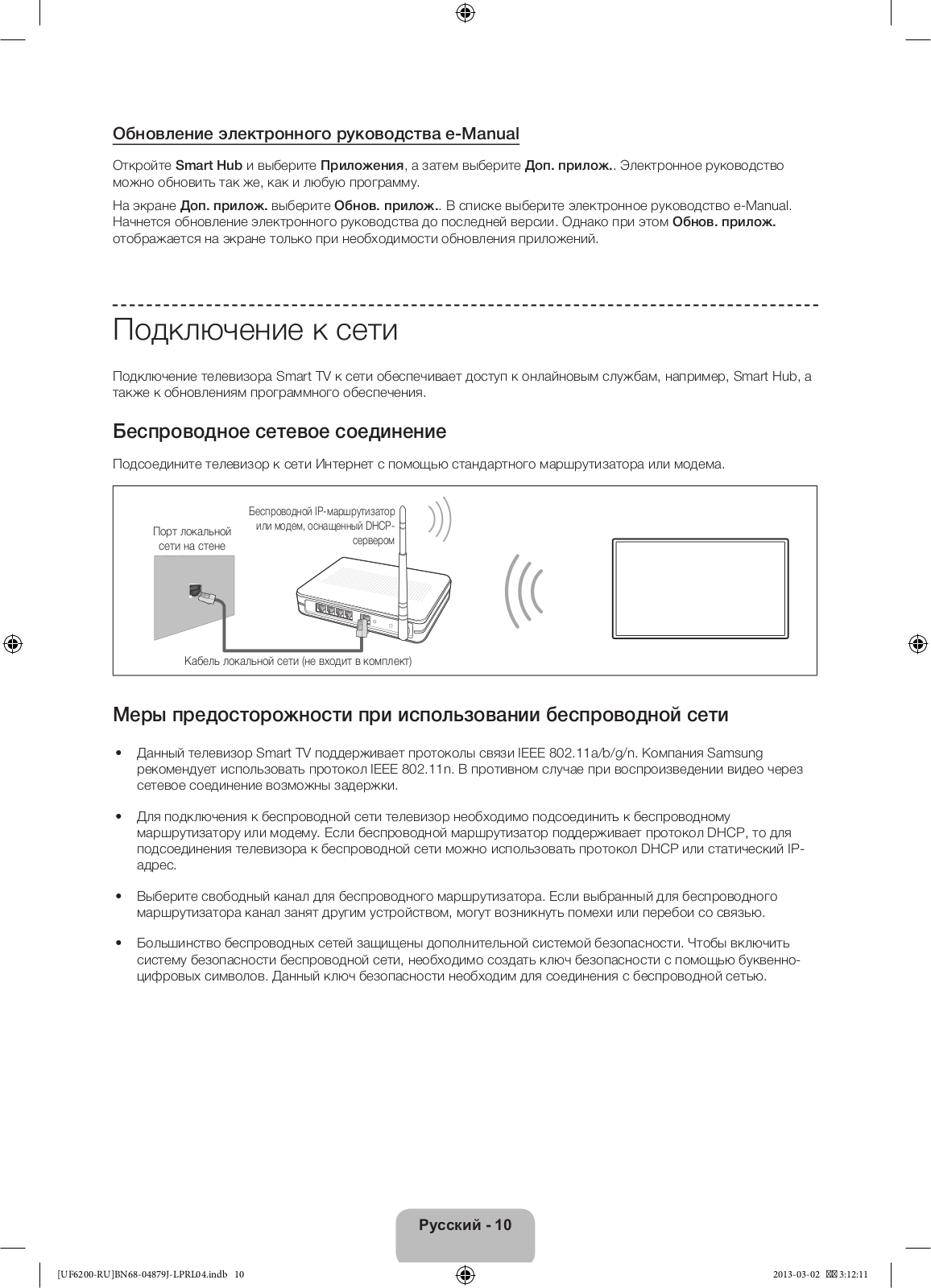

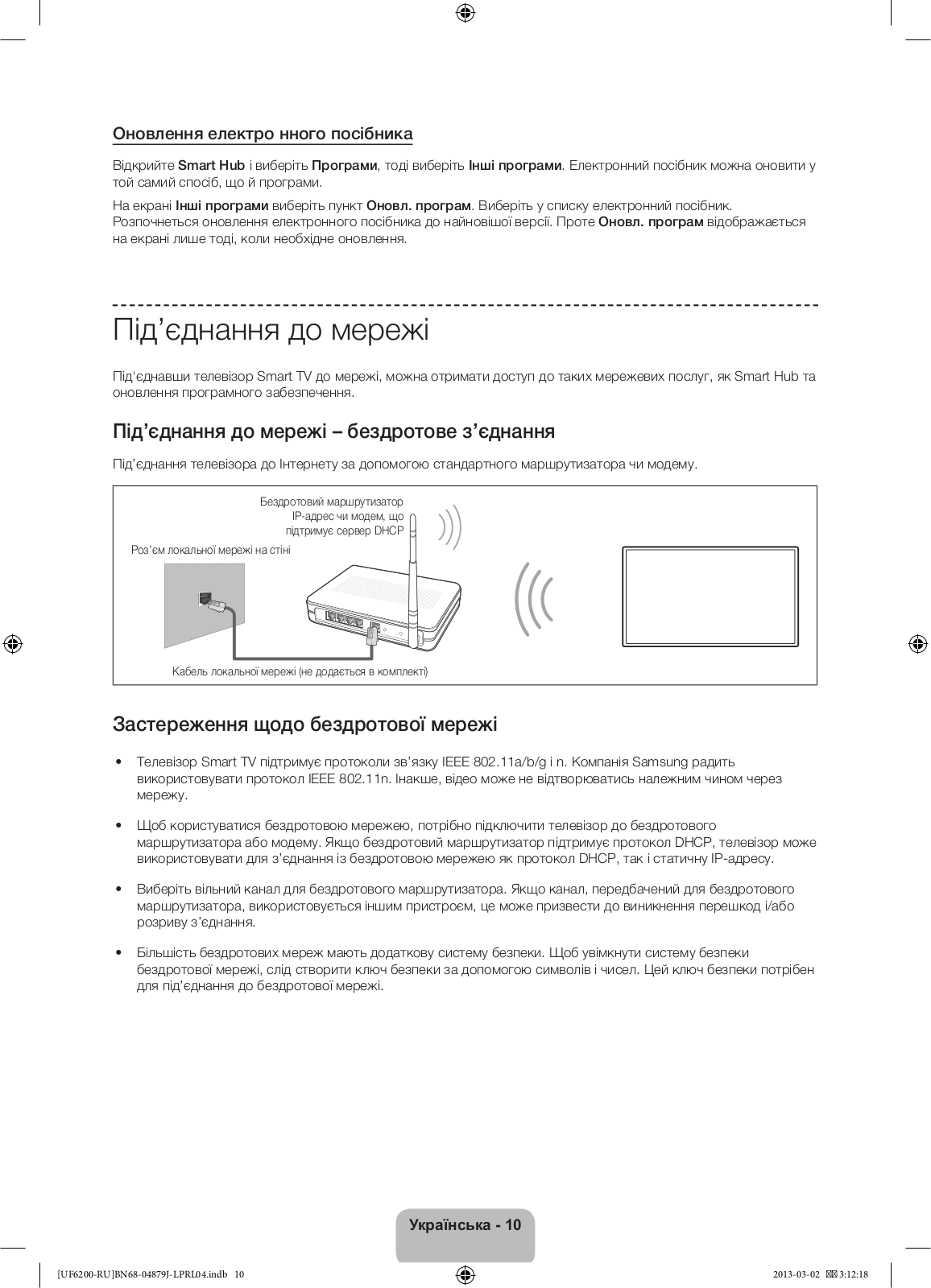

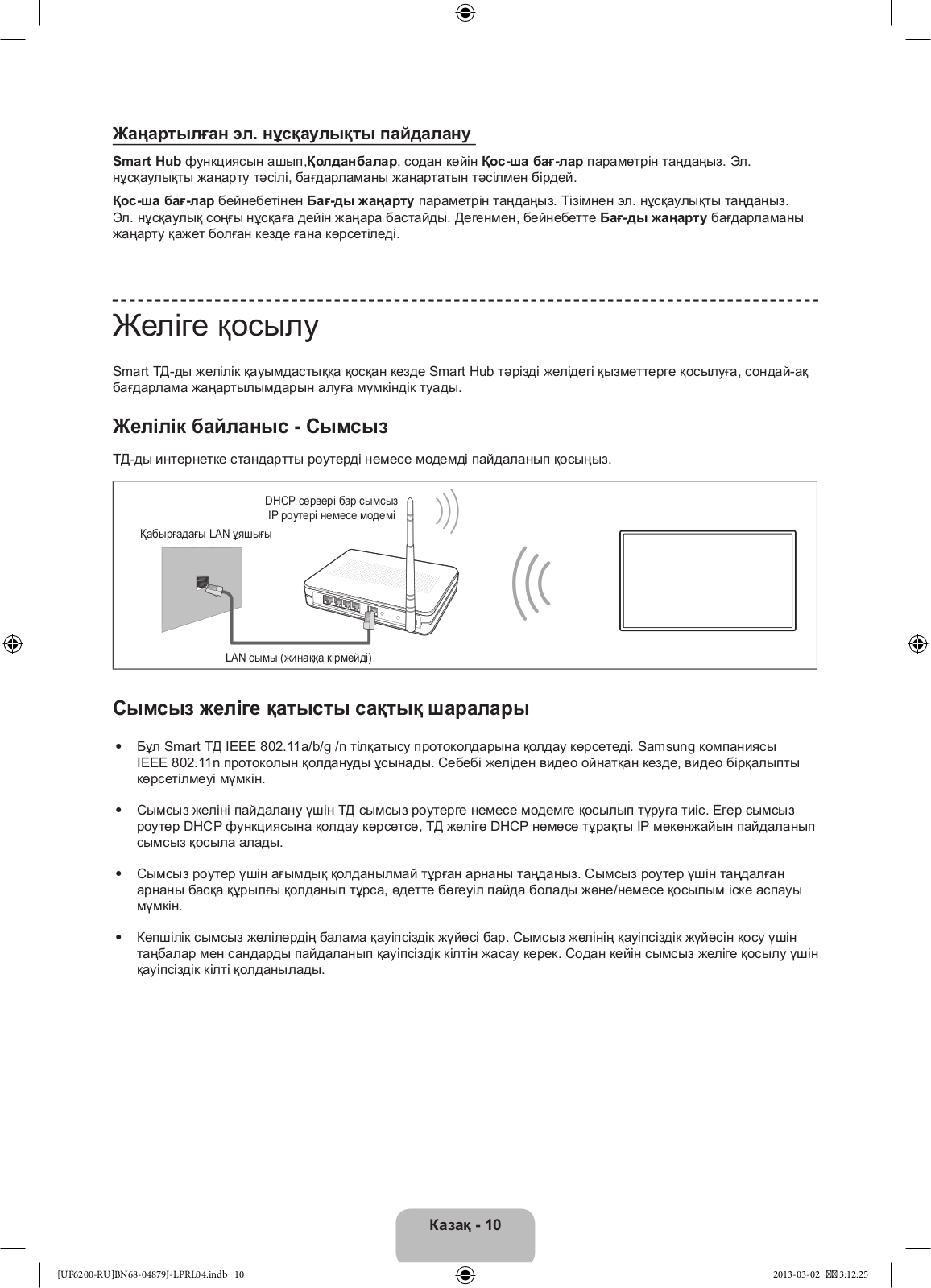

Updating the e-Manual

Open the Smart Hub and select Apps, and then select More Apps. The e-manual can be updated in the same way with an application update.

On the More Apps screen, select Update Apps. Select e-Manual from the list. The e-Manual starts updating to the latest version. However, Update Apps appears on the screen only when the update is required.

Connecting to a Network

Connecting the Smart TV to a network gives you access to online services such as the Smart Hub, as well as software updates.

Network Connection - Wireless

Connect the TV to the Internet using a standard router or modem.

	Wireless IP Router or Modem
The LAN Port on the Wall	that has a DHCP Server

LAN Cable (Not Supplied)

Wireless Network Precautions

•• This Smart TV supports the IEEE 802.11a/b/g /n communication protocols. Samsung recommends using IEEE 802.11n. Otherwise when you play video over a network connection, the video may not play smoothly.

•• To use a wireless network, the TV must be connected to a wireless router or modem. If the wireless router supports DHCP, the TV can use a DHCP or static IP address to connect to the wireless network.

•• Select a channel that is not currently in use for the wireless router. If the channel set for the wireless router is currently being used by another device, the result is usually interference and/or a communications failure.

•• Most wireless networks have an optional security system. To enable a wireless network's security system, you need to create a security key using characters and numbers. This security key is then needed to connect to the wireless network.

English - 10

[UF6200-RU]BN68-04879J-LPRL04.indb 10			2013-03-02 3:12:04

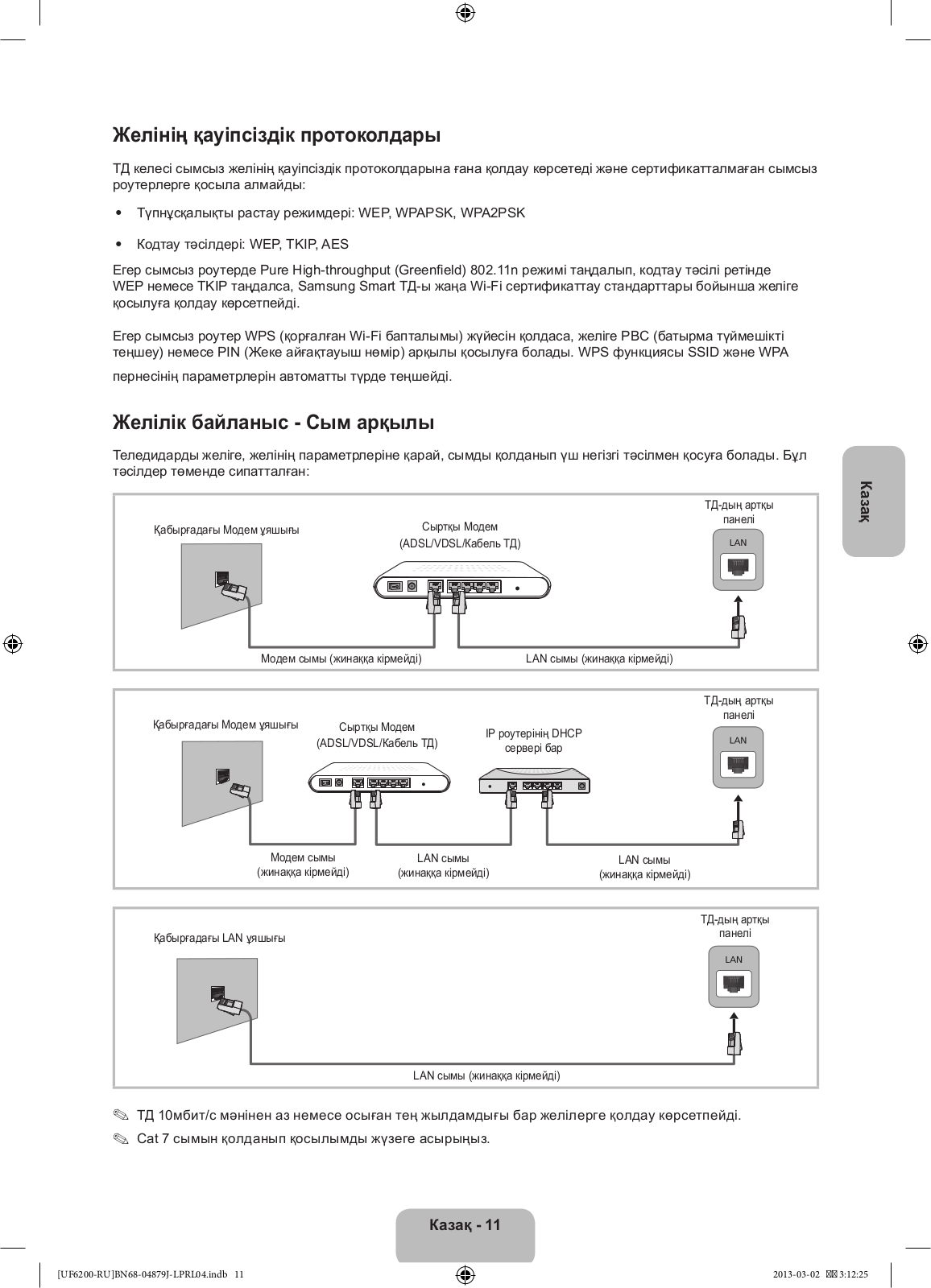

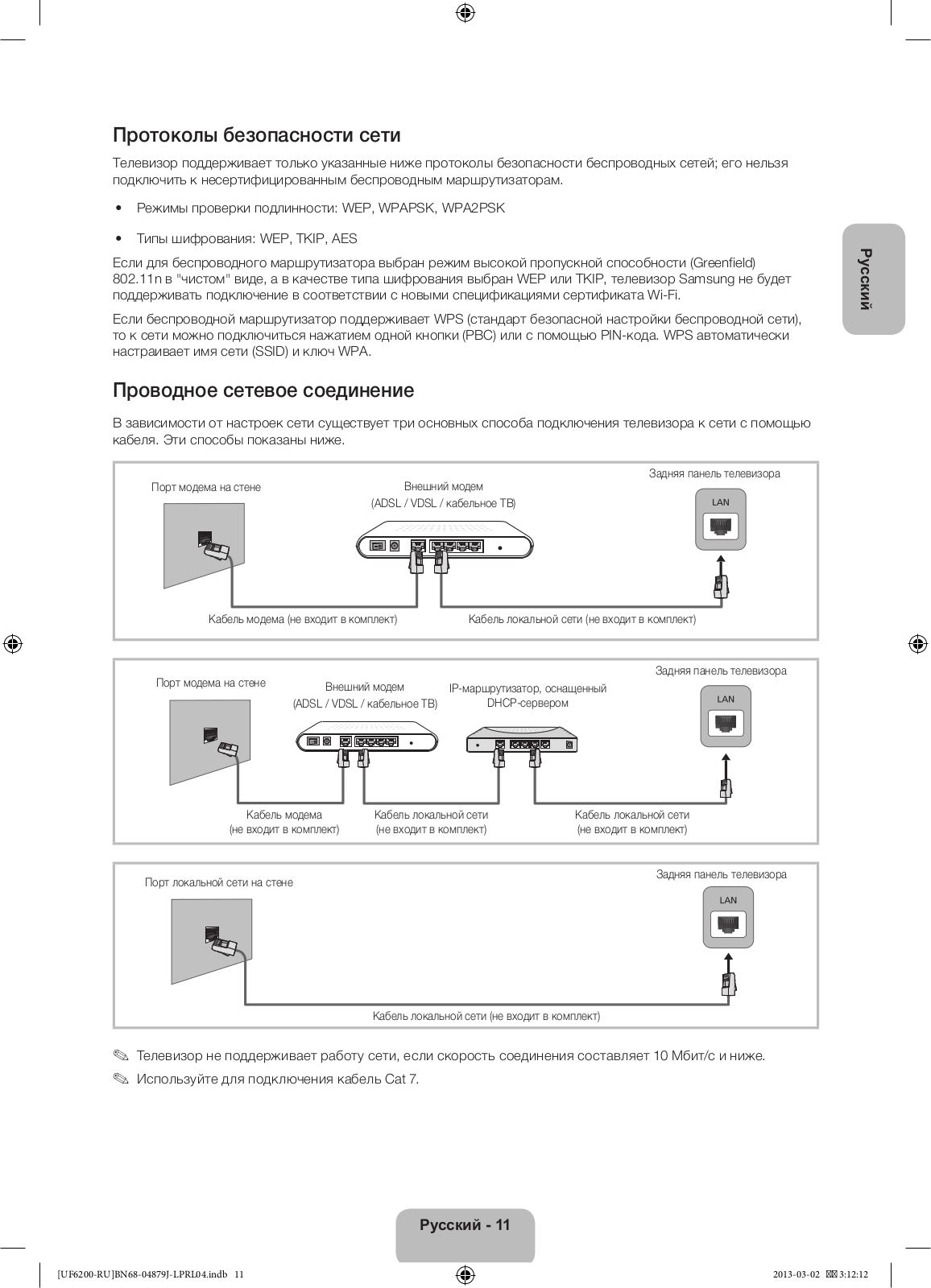

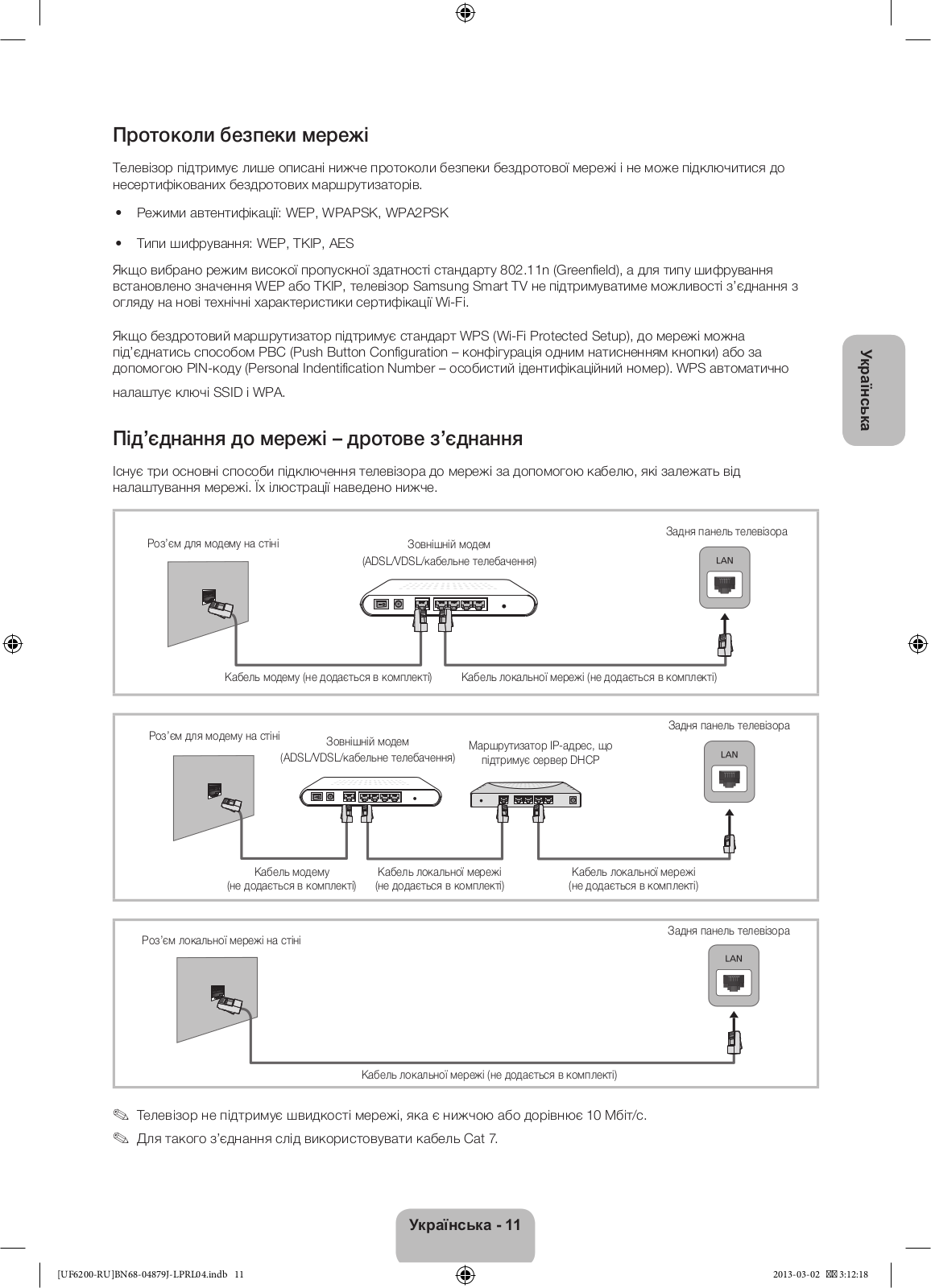

Network Security Protocols

The TV only supports the following wireless network security protocols and is unable to connect to noncertified wireless routers:

•• Authentication Modes: WEP, WPAPSK, WPA2PSK

•• Encryption Types: WEP, TKIP, AES

If the wireless router has been set to Pure High-throughput (Greenfield) 802.11n mode and the Encryption Type to WEP or TKIP, Samsung Smart TVs will not support the connection in compliance with the new WiFi certification specifications.

If the wireless router supports WPS (Wi-Fi Protected Setup), it is possible to connect to the network using PBC (Push Button Configuration) or a PIN (Personal Identification Number). WPS automatically configures

the SSID and WPA key settings.

Network Connection - Wired

There are three main ways to connect your TV to your network using cable, depending on your network setup. They are illustrated starting below:

The Modem Port on the Wall	TV Rear Panel
	External Modem
(ADSL / VDSL / Cable TV)
Modem Cable (Not Supplied)	LAN Cable (Not Supplied)

			TV Rear Panel
	The Modem Port on the Wall	External Modem	IP Router that has a
	(ADSL / VDSL / Cable TV)
			DHCP Server
	Modem Cable	LAN Cable	LAN Cable
	(Not Supplied)	(Not Supplied)	(Not Supplied)

TV Rear Panel

The LAN Port on the Wall

LAN Cable (Not Supplied)

The TV does not support network speeds less than or equal to 10Mbps.Use Cat 7 cable for the connection.

English

English - 11

[UF6200-RU]BN68-04879J-LPRL04.indb 11			2013-03-02 3:12:05

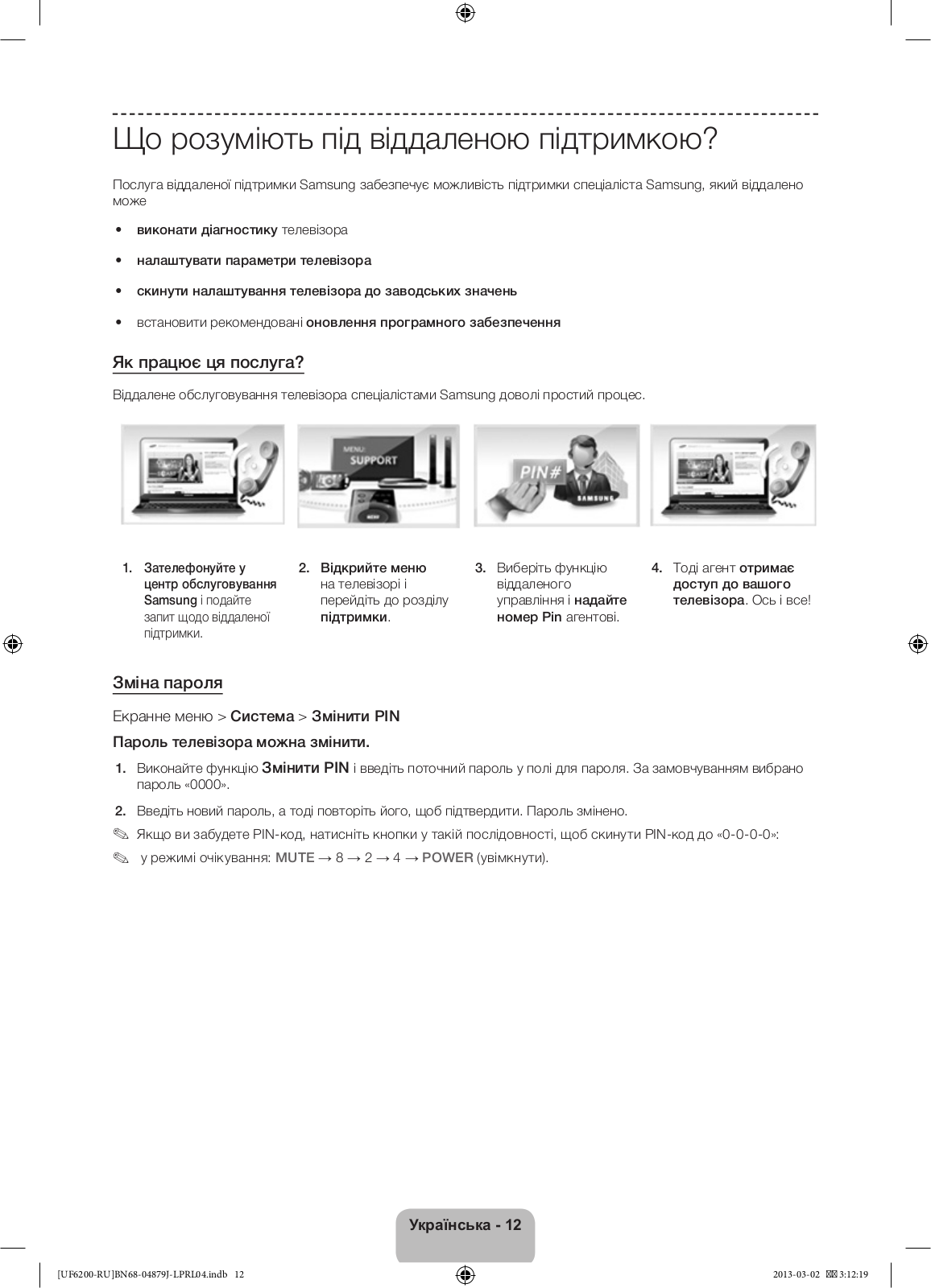

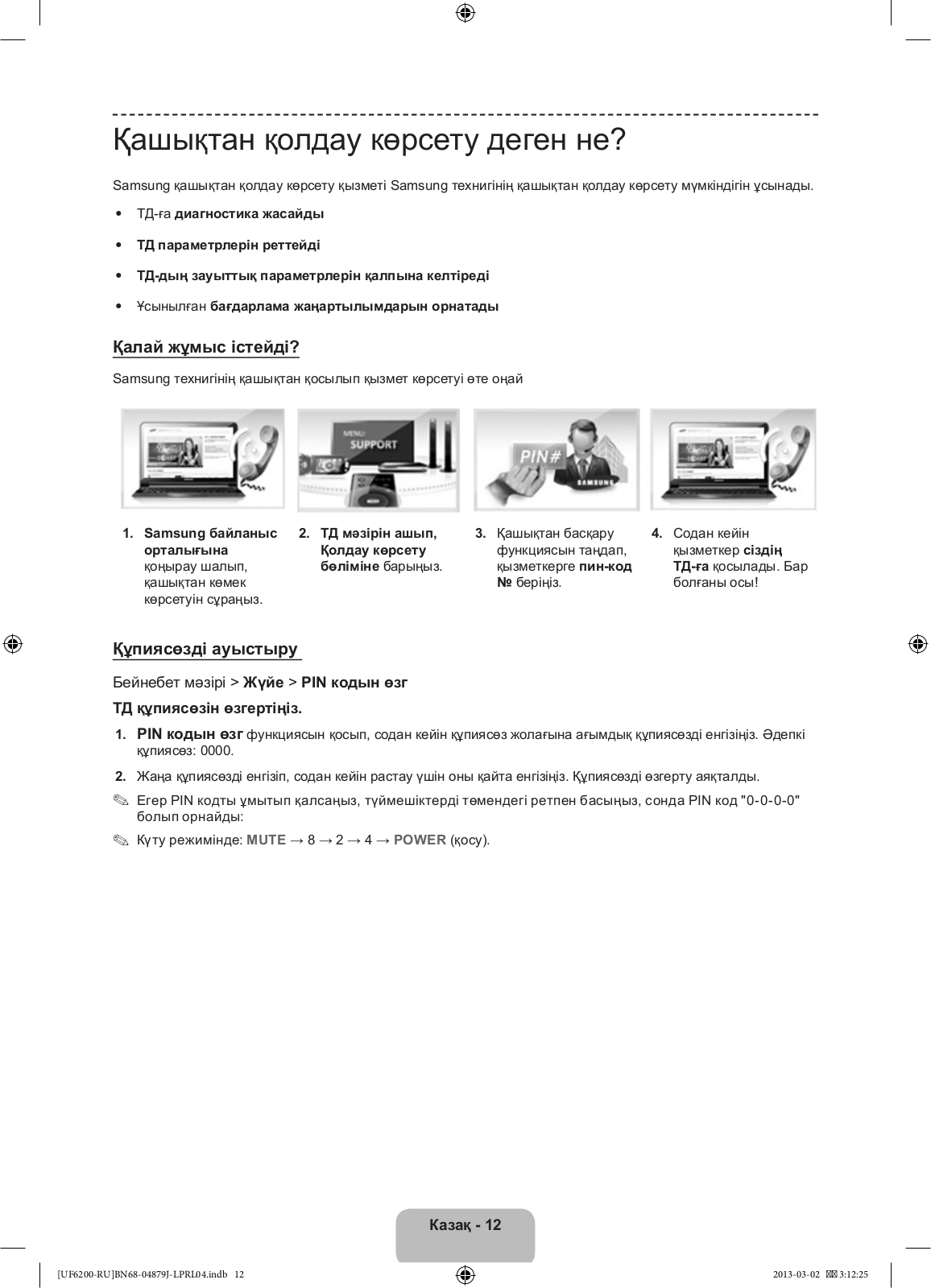

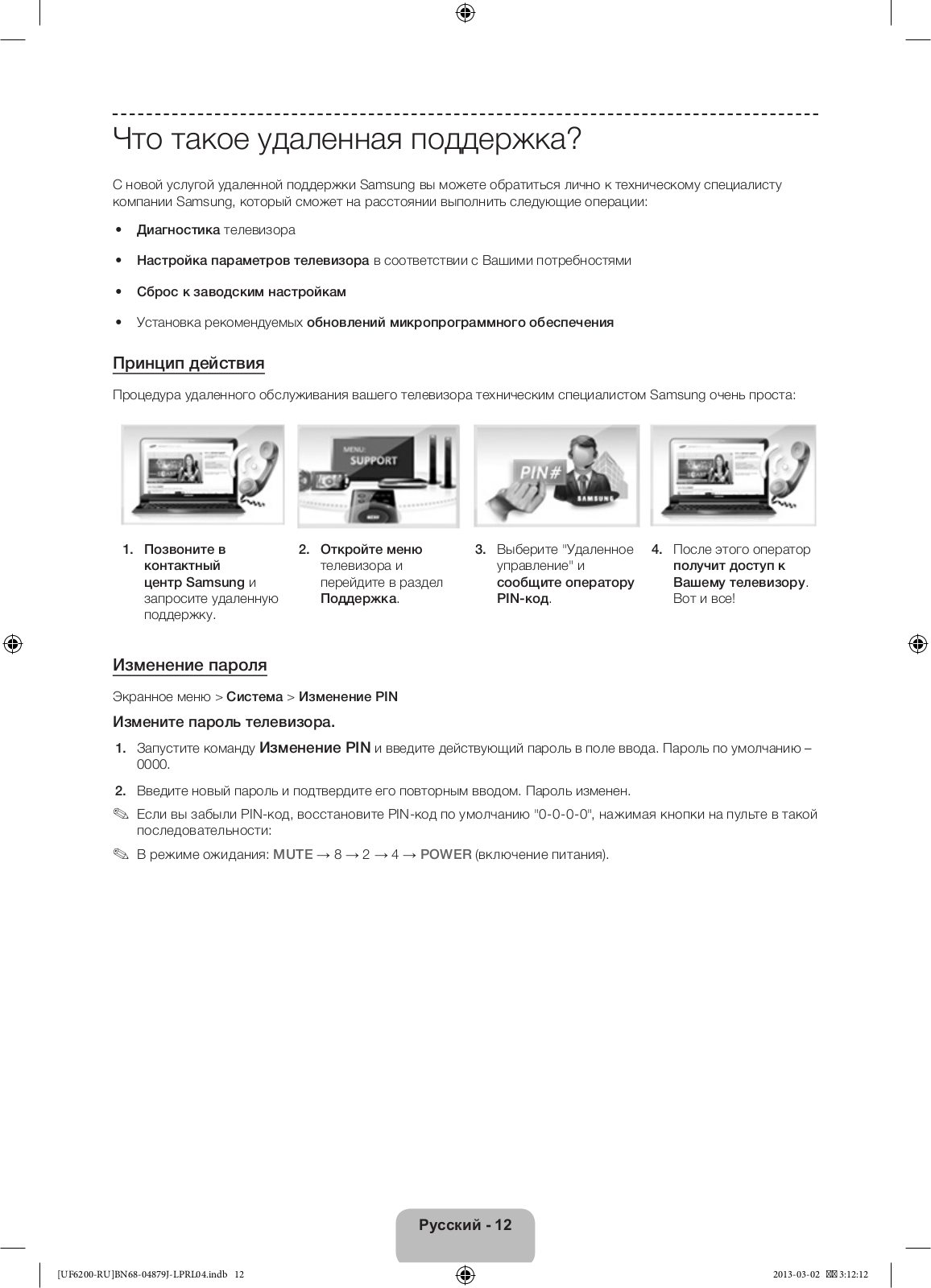

What is Remote Support?

Samsung Remote Support service offers you one-on-one support with a Samsung Technician who can remotely.

•• Diagnose your TV

•• Adjust the TV settings for you

•• Perform a factory reset your TV

•• Install recommended firmware updates

How Does it Work?

Having a Samsung Tech remotely service your TV is really pretty simple

1. Call Samsung	2. Open the menu	3. Select Remote	4. The agent will then
Contact Centre	on your TV and	Management and	access your TV.
and ask for remote	go to the Support	Provide the Pin# to	That's it!
support.	section.	the agent.

Password Change

Screen Menu > System > Change PIN

Change the TV's password.

1.Run Change PIN and then enter the current password in the password field. The default password is 0000.

2.Enter a new password and then enter it again to confirm it. The password change is complete.

If you forget the PIN code, press the buttons in the following sequence which resets the PIN to “0-0- 0- 0”:

In Standby mode: MUTE → 8 → 2 → 4 → POWER (on).

English - 12

[UF6200-RU]BN68-04879J-LPRL04.indb 12			2013-03-02 3:12:05

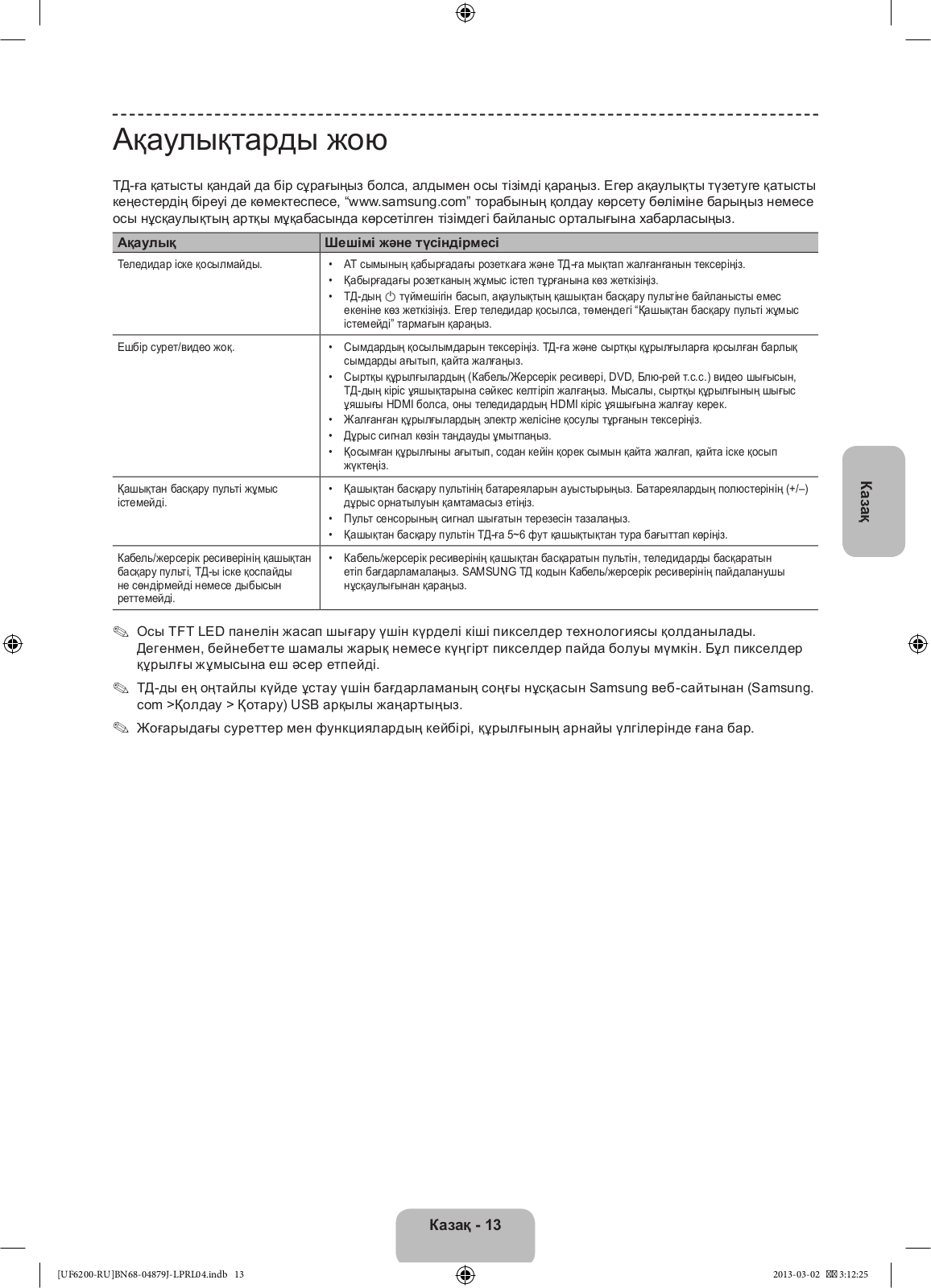

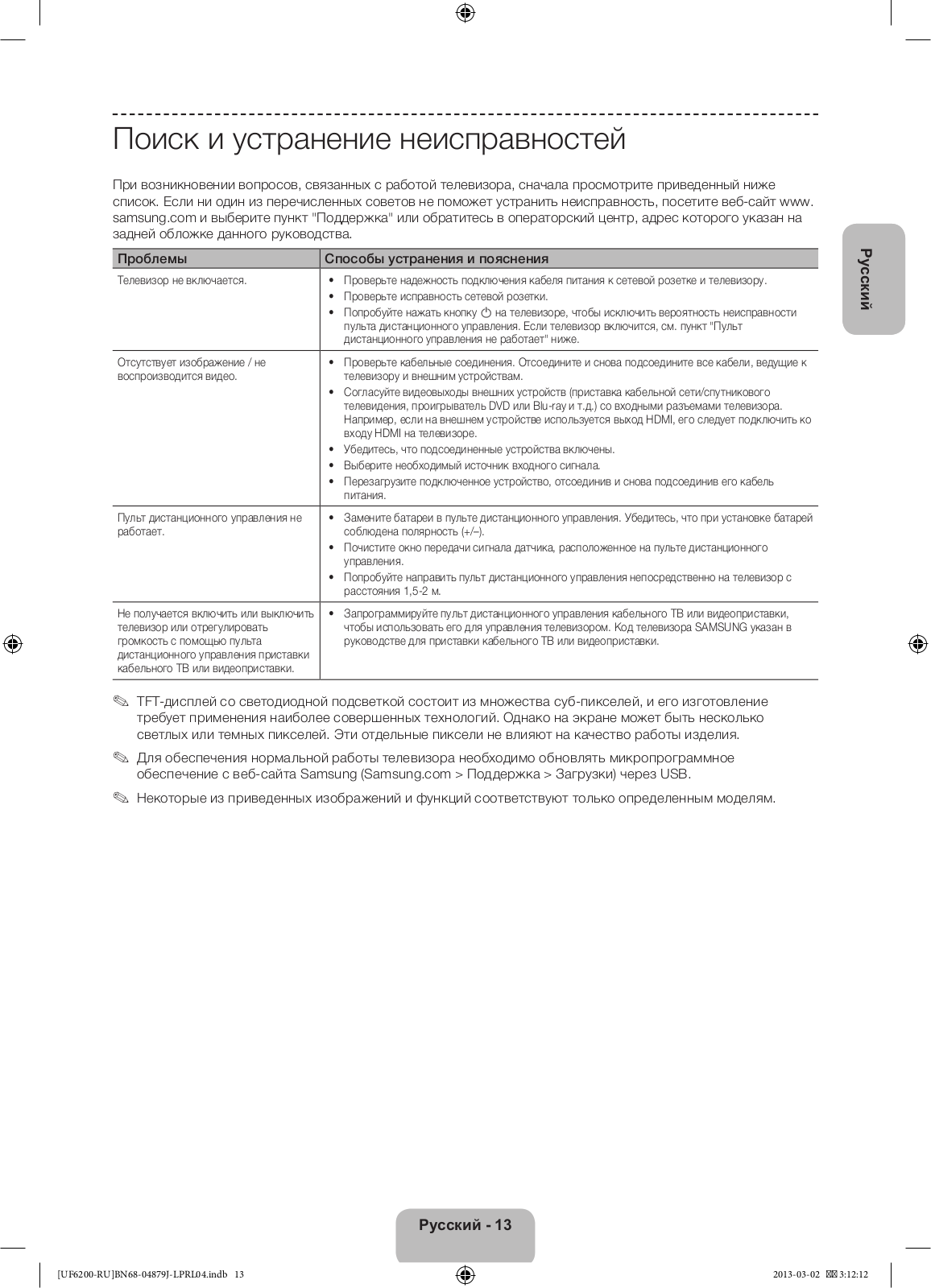

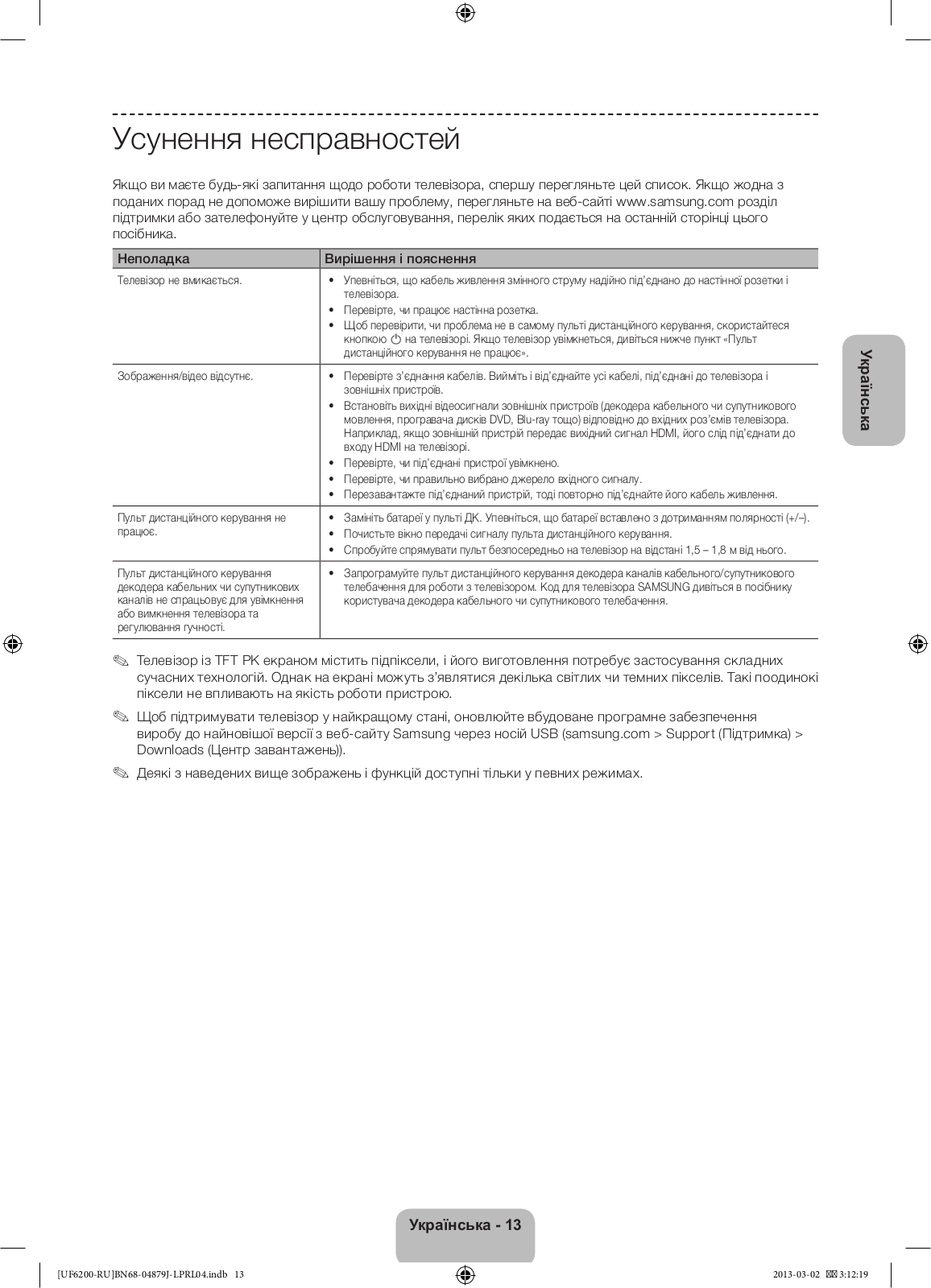

Troubleshooting

If you have any questions about the TV, first refer to this list. If none of these troubleshooting tips apply, please visit “www.samsung.com,” then click on Support, or contact the call centre listed on the back-cover of this manual.

Issues	Solutions and Explanations
The TV won’t turn on.	• Make sure the AC power cord is securely plugged in to the wall outlet and the TV.
	• Make sure the wall outlet is working.
	• Try pressing the Pbutton on the TV to make sure the problem is not the remote. If the TV turns on,
	refer to “Remote control does not work” below.
There is no picture/video.	• Check the cable connections. Remove and reconnect all cables connected to the TV and external
	devices.
	• Set the video outputs of your external devices (Cable/Sat Box, DVD, Blu-ray etc) to match the TV's
	input connections. For example, if an external device’s output is HDMI, it should be connected to an
	HDMI input on the TV.
	• Make sure your connected devices are powered on.
	• Be sure to select the correct input source.
	• Reboot the connected device by unplugging it, and then reconnecting the device’s power cable.
The remote control does not work.	• Replace the remote control batteries. Make sure the batteries are installed with their poles (+/–) in the
	correct direction.
	• Clean the sensor’s transmission window on the remote.
	• Try pointing the remote directly at the TV from 5~6 feet away.
The cable/set top box remote control	• Programme the Cable/Set remote control to operate the TV. Refer to the Cable/Set-Top-Box user
doesn’t turn the TV on or off or adjust the	manual for the SAMSUNG TV code.
volume.

This TFT LED panel uses a panel consisting of sub pixels which require sophisticated technology to produce. There may be, however, be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

To keep your TV in optimum condition, upgrade to the latest firmware on the Samsung web site by USB (Samsung.com > Support > Downloads).

Some of above pictures and functions are available at specific models only.

English - 13

English

[UF6200-RU]BN68-04879J-LPRL04.indb 13			2013-03-02 3:12:05

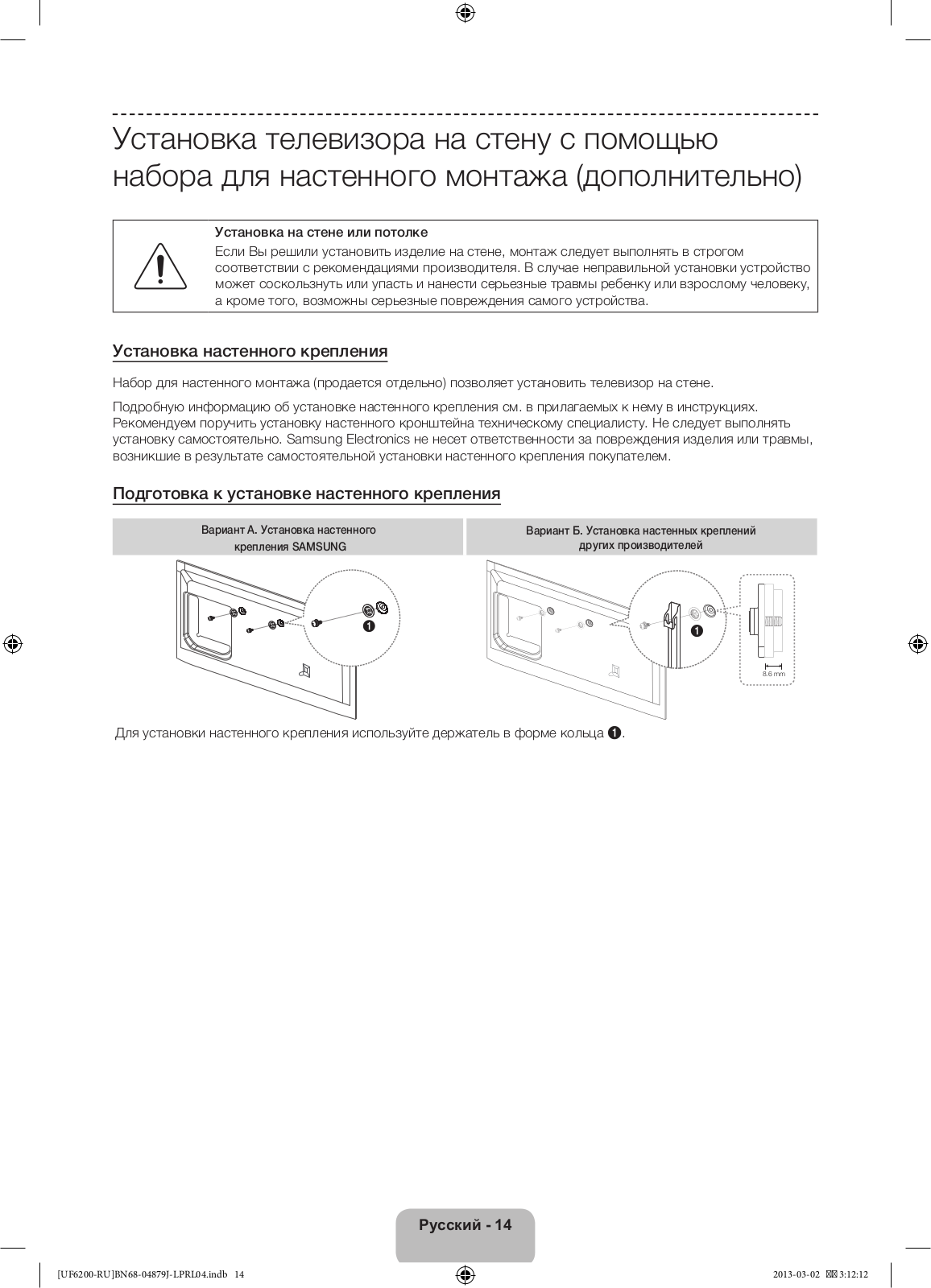

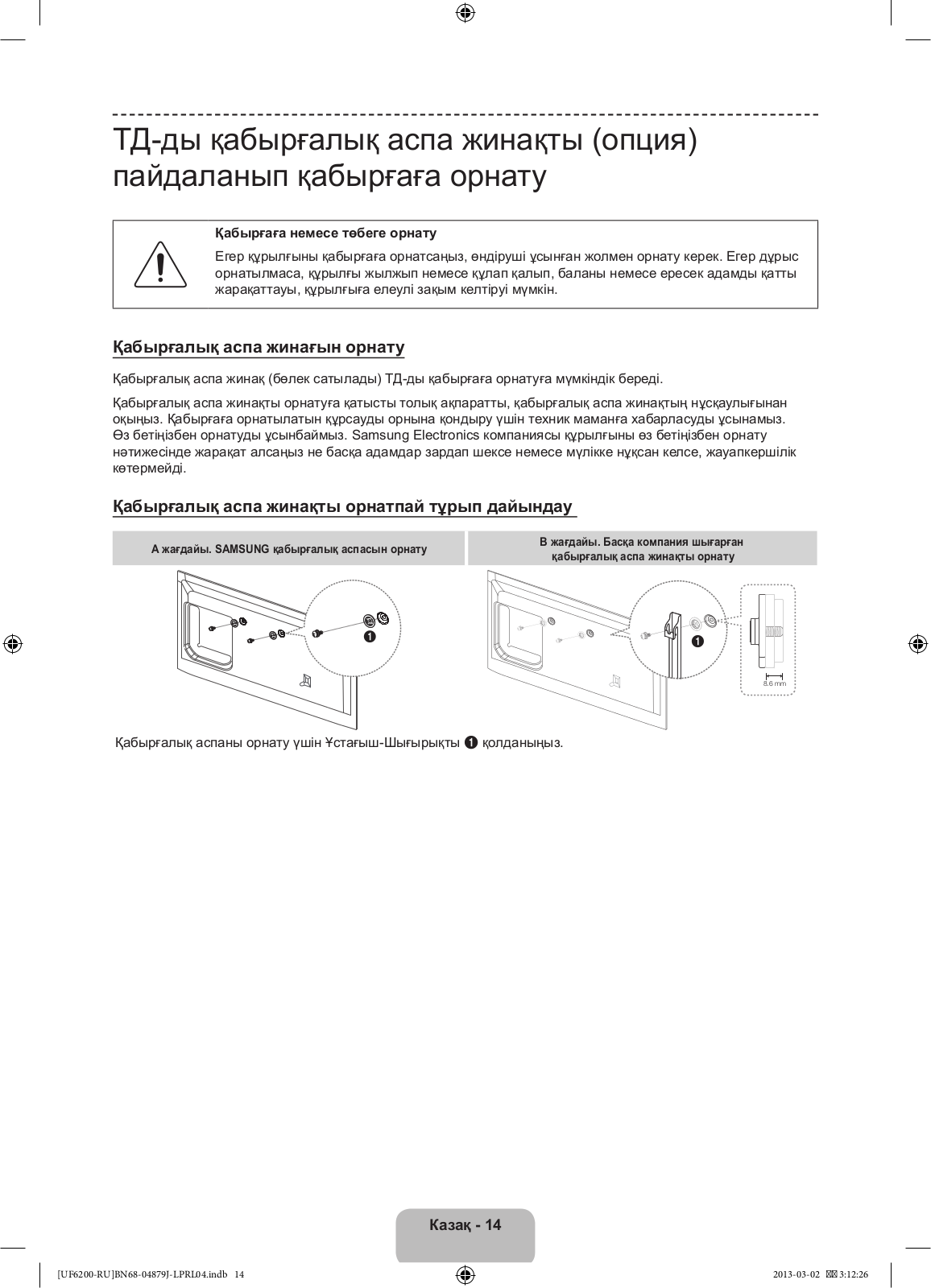

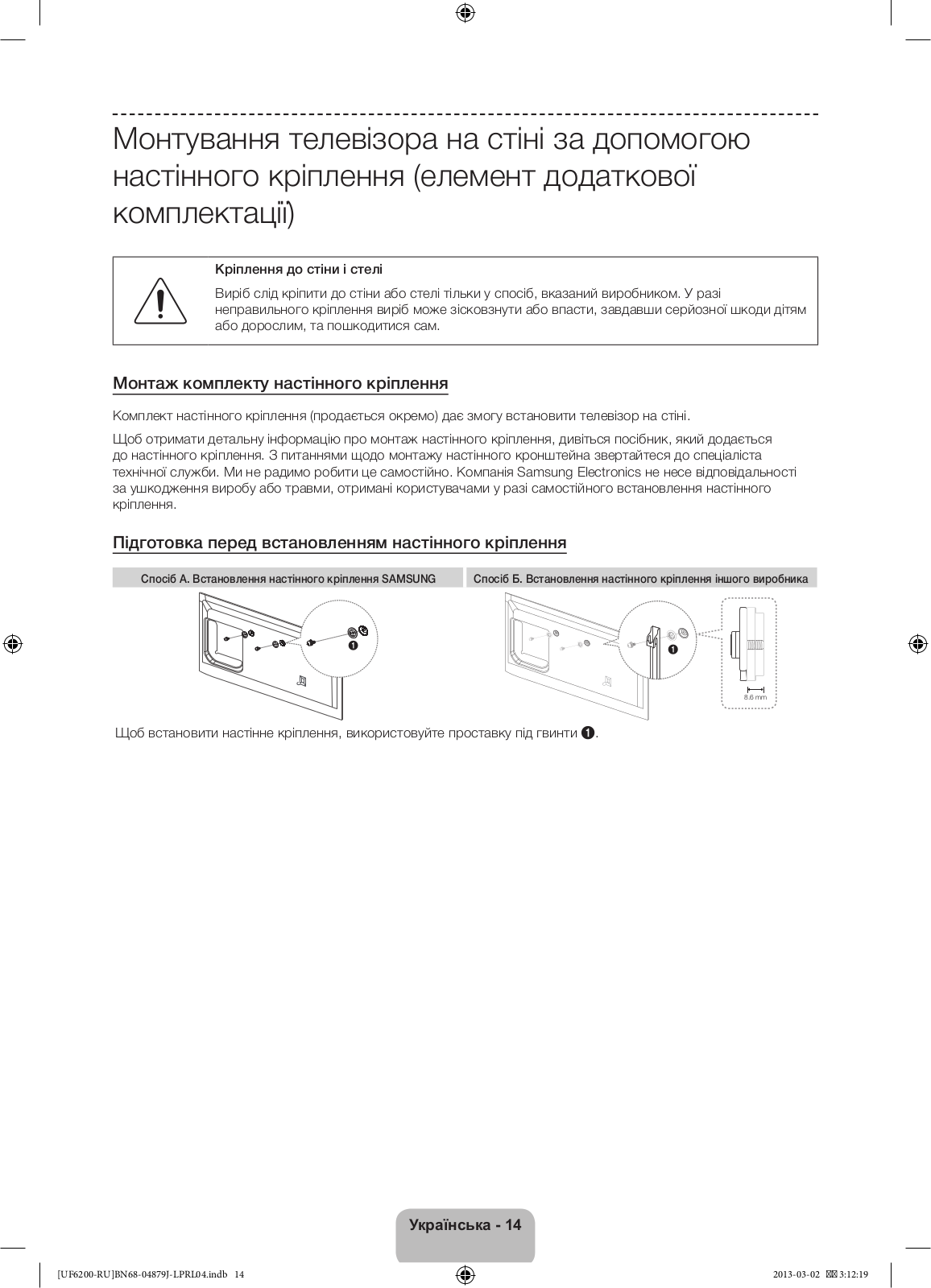

Mounting the TV on the Wall Using the Wall Mount Kit (Optional)

Wall or Ceiling Mounting

If you mount this product on a wall, it should be mounted only as recommended by the manufacturer. Unless it is correctly mounted, the product may slide or fall, causing serious injury to a child or adult, and serious damage to the product.

Installing the Wall Mount Kit

The wall mount kit (sold separately) lets you mount the TV on the wall.

For detailed information about installing the wall mount, see the instructions provided with the wall mount. We recommend you contact a technician for assistance when installing the wall mount bracket. We do not advise you to do it yourself. Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect to install the wall mount on your own.

Preparing before installing Wall-Mount

Case A. Installing the SAMSUNG Wall-Mount

Case B. Installing another company’s Wall-Mount

1

8.6 mm

To install a wall-mount, use the Holder-Ring 1.

English - 14

[UF6200-RU]BN68-04879J-LPRL04.indb 14			2013-03-02 3:12:05

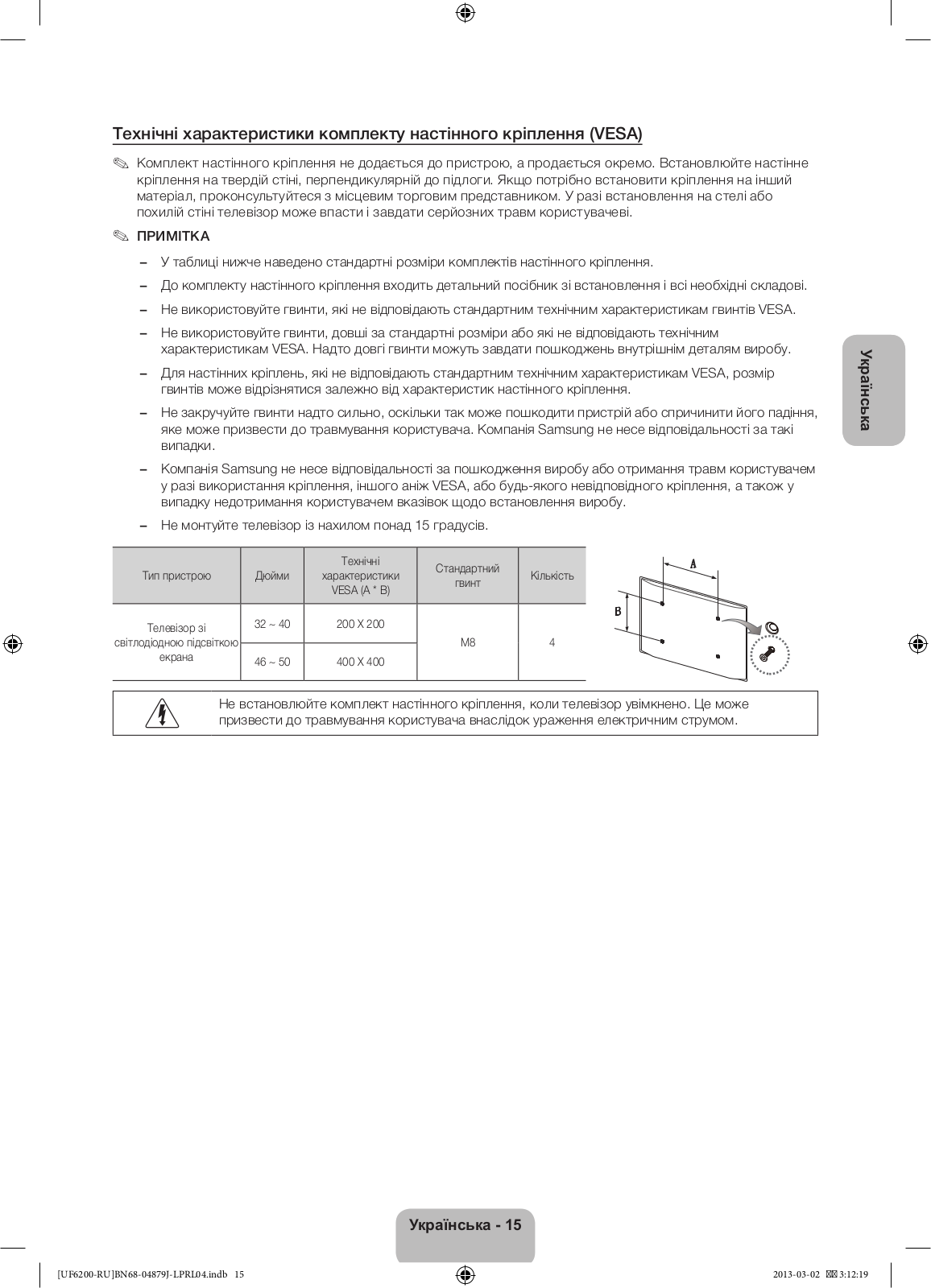

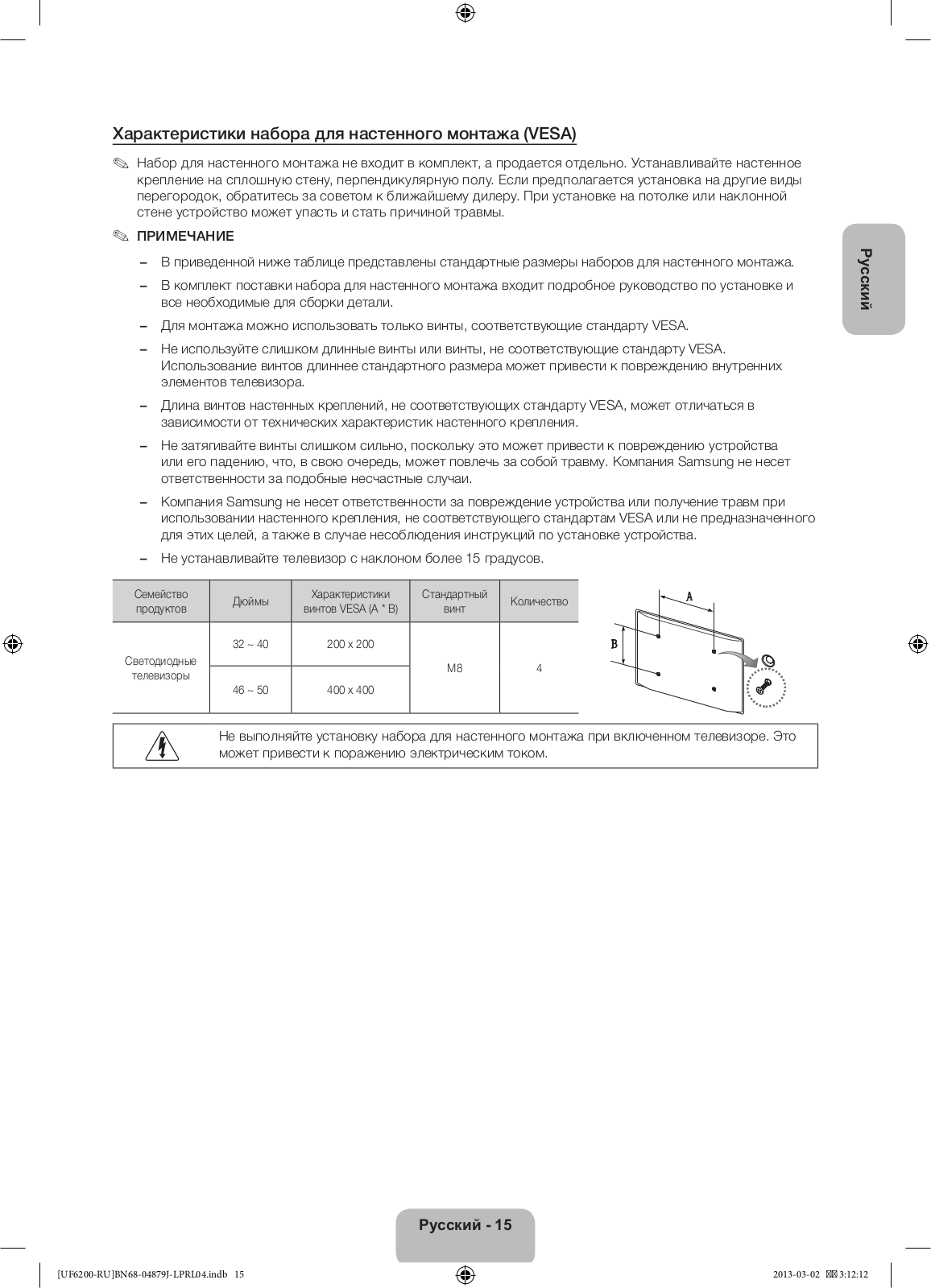

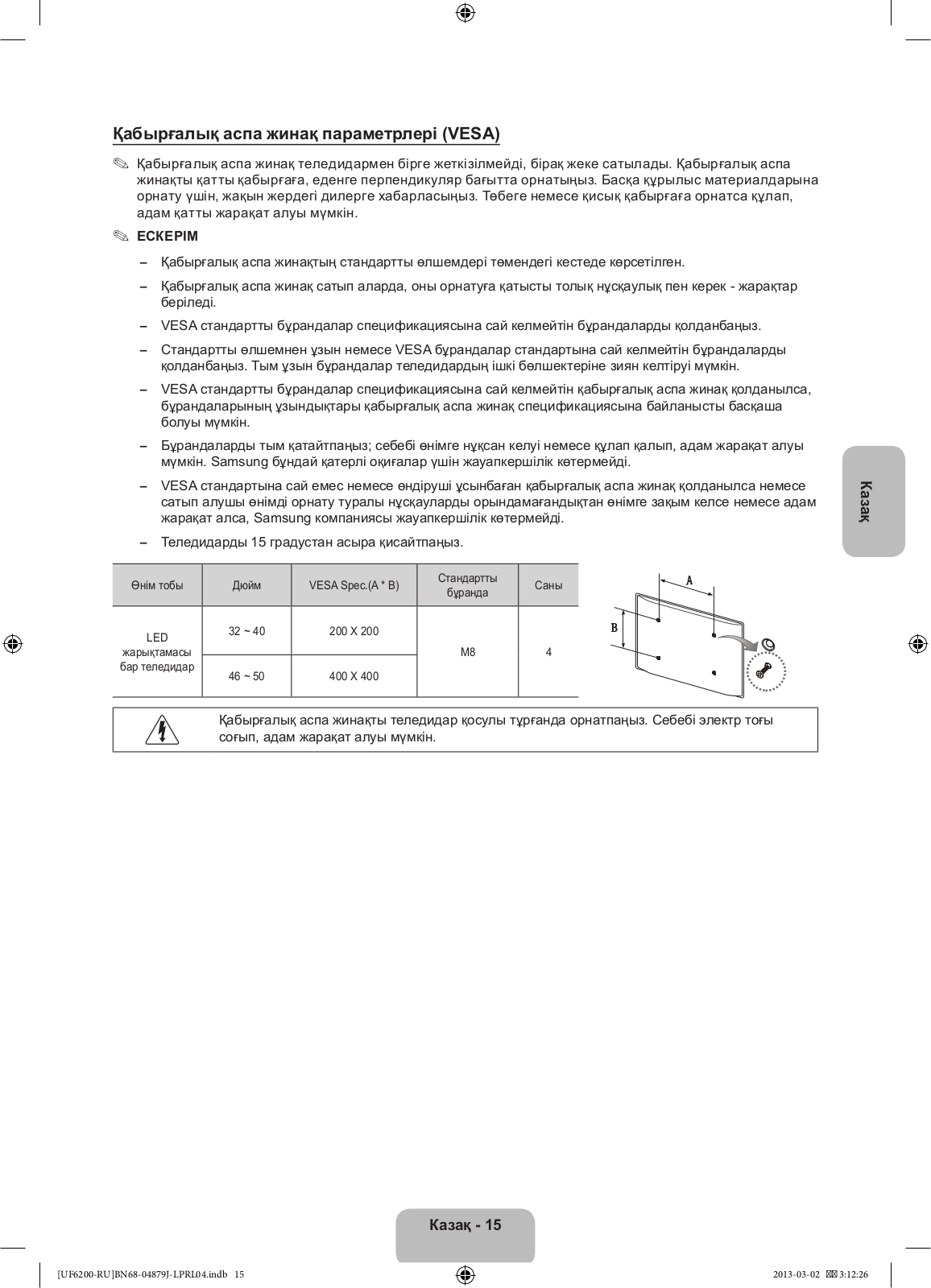

Wall Mount Kit Specifications (VESA)

The wall mount kit is not supplied, but sold separately. Install your wall mount on a solid wall perpendicular to the floor. When attaching to other building materials, please contact your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

NOTE

−− Standard dimensions for wall mount kits are shown in the table below.

−− When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

−− Do not use screws that do not comply with the VESA standard screw specifications.

−− Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw specifications. Screws that are too long may cause damage to the inside of the TV set.

−− For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ depending on the wall mount specifications.

−− Do not fasten the screws that are too strongly; this may damage the product or cause the product to fall, leading to personal injury. Samsung is not liable for these kinds of accidents.

−− Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or the consumer fails to follow the product installation instructions.

−− Do not mount the TV at more than a 15 degree tilt.

	Product	Inch	VESA Spec.(A * B)	Standard Screw	Quantity
	Family
		32 ~ 40	200 X 200
	LED-TV			M8	4
		46 ~ 50	400 X 400

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to electric shock.

English

English - 15

[UF6200-RU]BN68-04879J-LPRL04.indb 15			2013-03-02 3:12:06

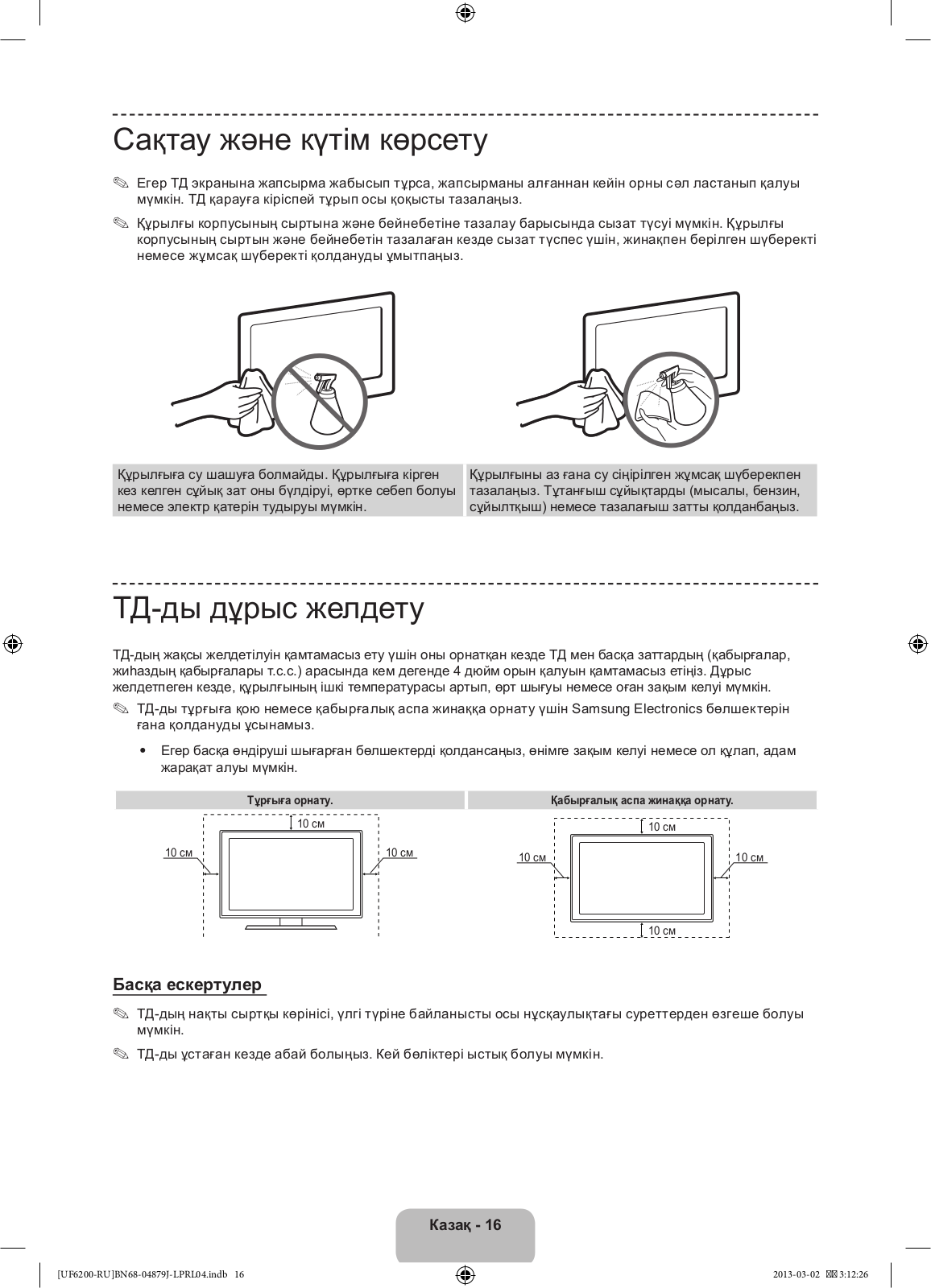

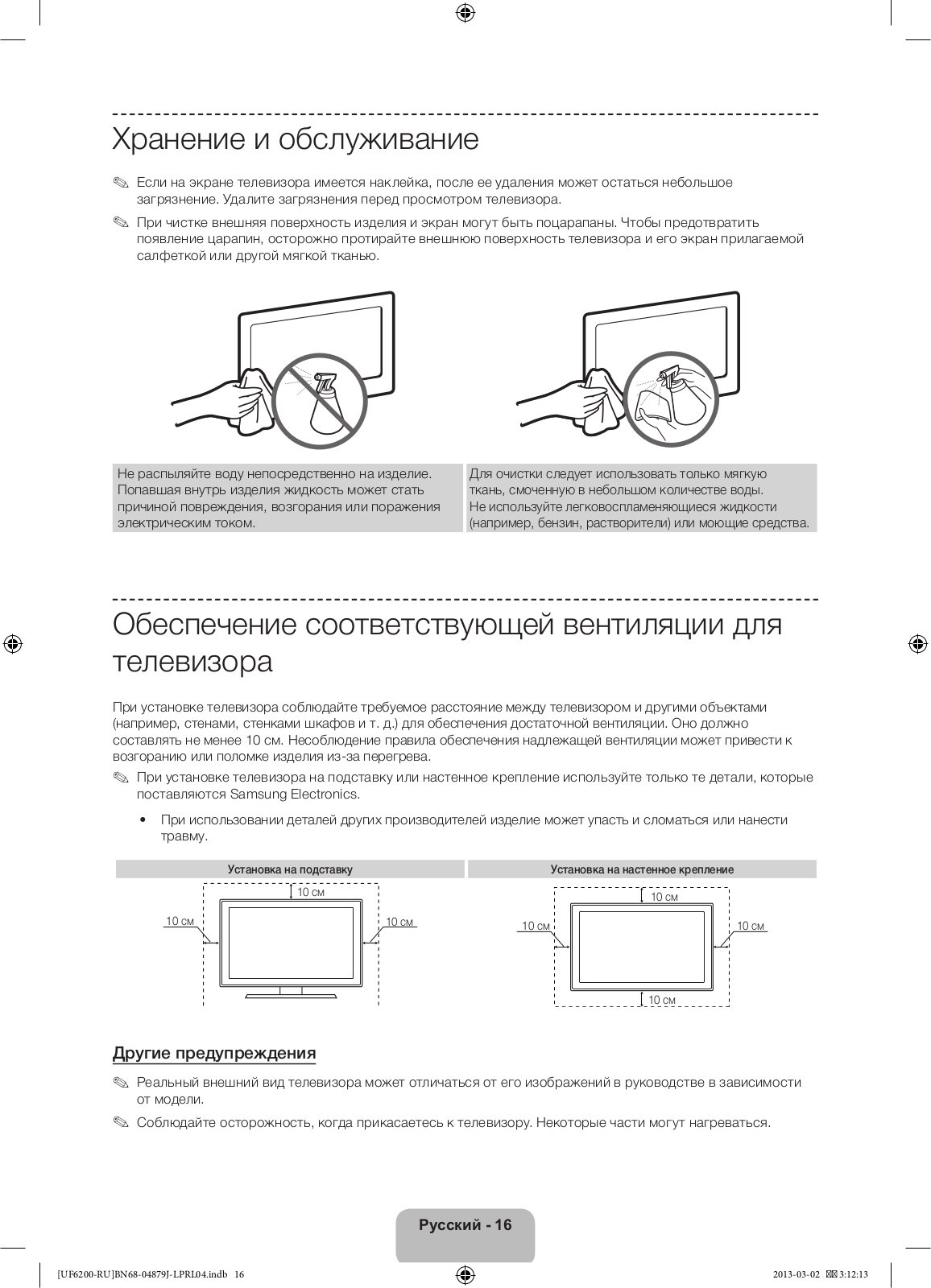

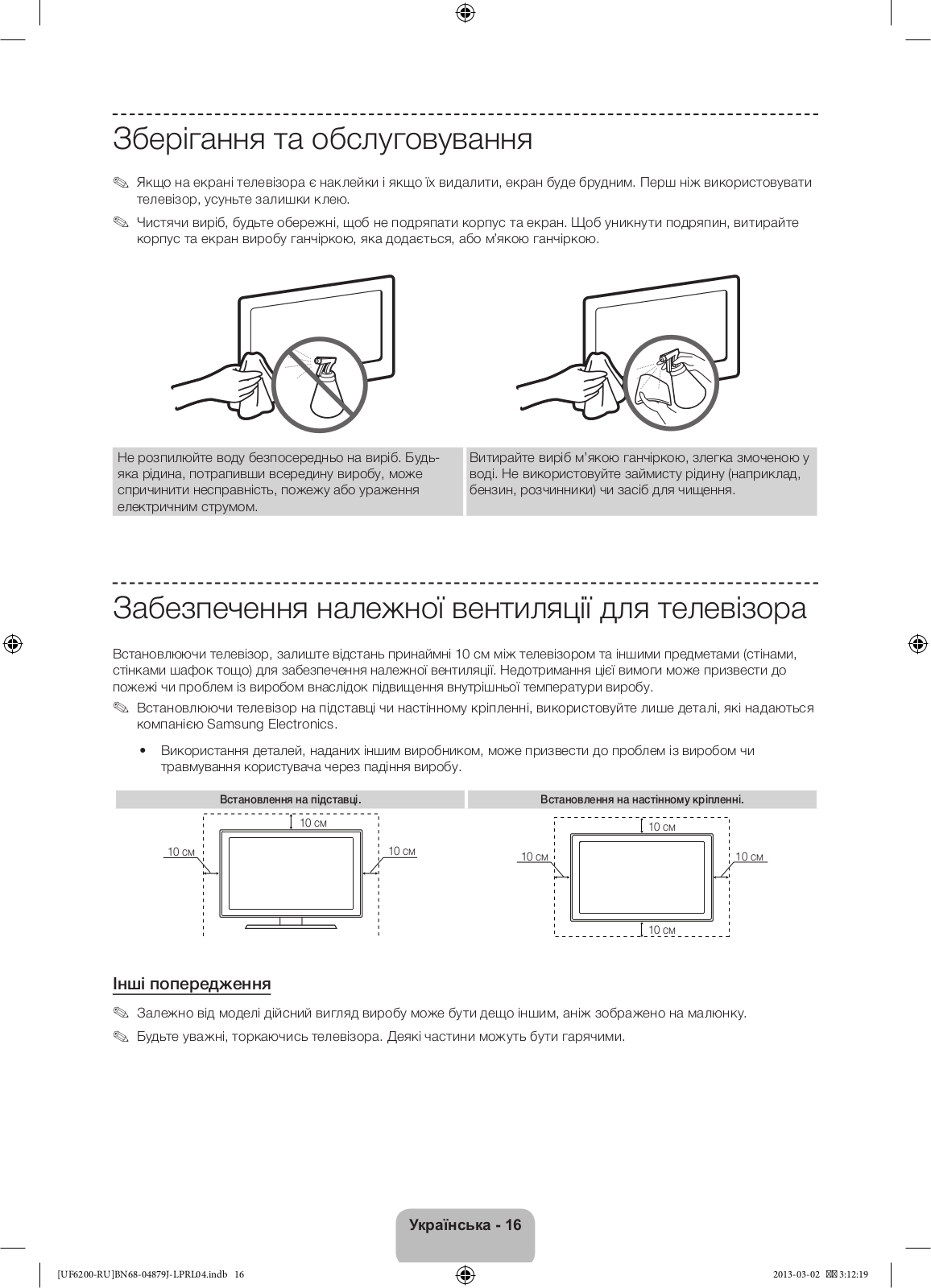

Storage and Maintenance

If a sticker was attached to the TV screen, some debris can remain after you remove the sticker. Please clean the debris off before watching TV.

The exterior and screen of the product can get scratched during cleaning. Be sure to wipe the exterior and screen carefully using the cloth provided or a soft cloth to prevent scratches.

Do not spray water directly onto the product. Any liquid that goes into the product may cause a failure, fire, or electric shock.

Clean the product with a soft cloth dampened with a small amount of water. Do not use a flammable liquid (e.g. benzene, thinners) or a cleaning agent.

Providing Proper Ventilation for Your TV

When you install your TV, maintain a distance of at least 4 inches between the TV and other objects (walls, cabinet sides, etc.) to ensure proper ventilation. Failing to maintain proper ventilation may result in a fire or a problem with the product caused by an increase in its internal temperature.

Whether you install your TV using a stand or a wall-mount, we strongly recommend you use parts provided by Samsung Electronics only.

•• If you use parts provided by another manufacturer, it may cause difficulties with the product or result in injury caused by the product falling.

Installation with a stand.			Installation with a wall-mount.
10 cm			10 cm
10 cm	10 cm	10 cm	10 cm
			10 cm

Other Warnings

The actual appearance of the TV may differ from the images in this manual, depending on the model.Be careful when you touch the TV. Some parts can be somewhat hot.

English - 16

[UF6200-RU]BN68-04879J-LPRL04.indb 16			2013-03-02 3:12:06

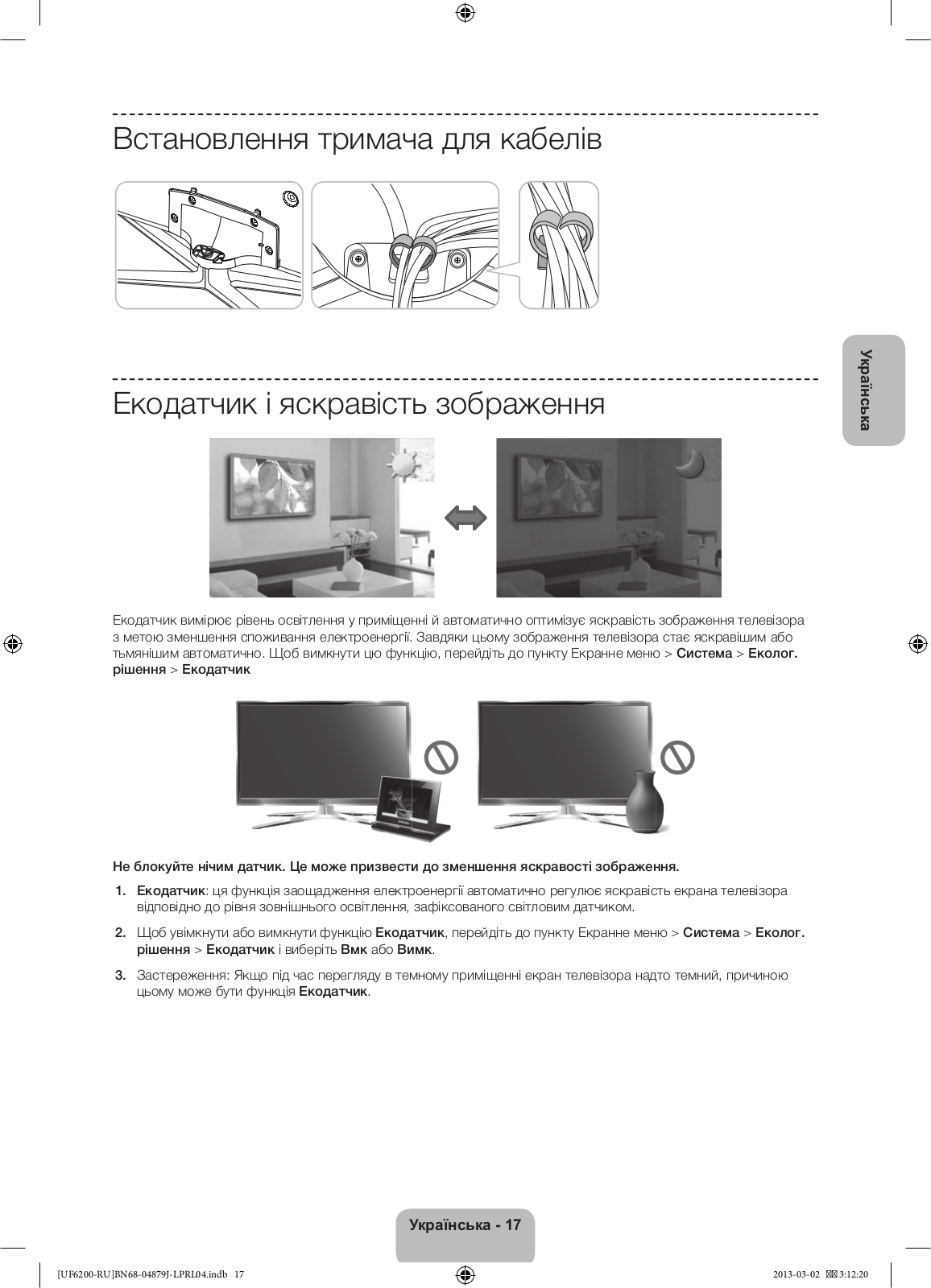

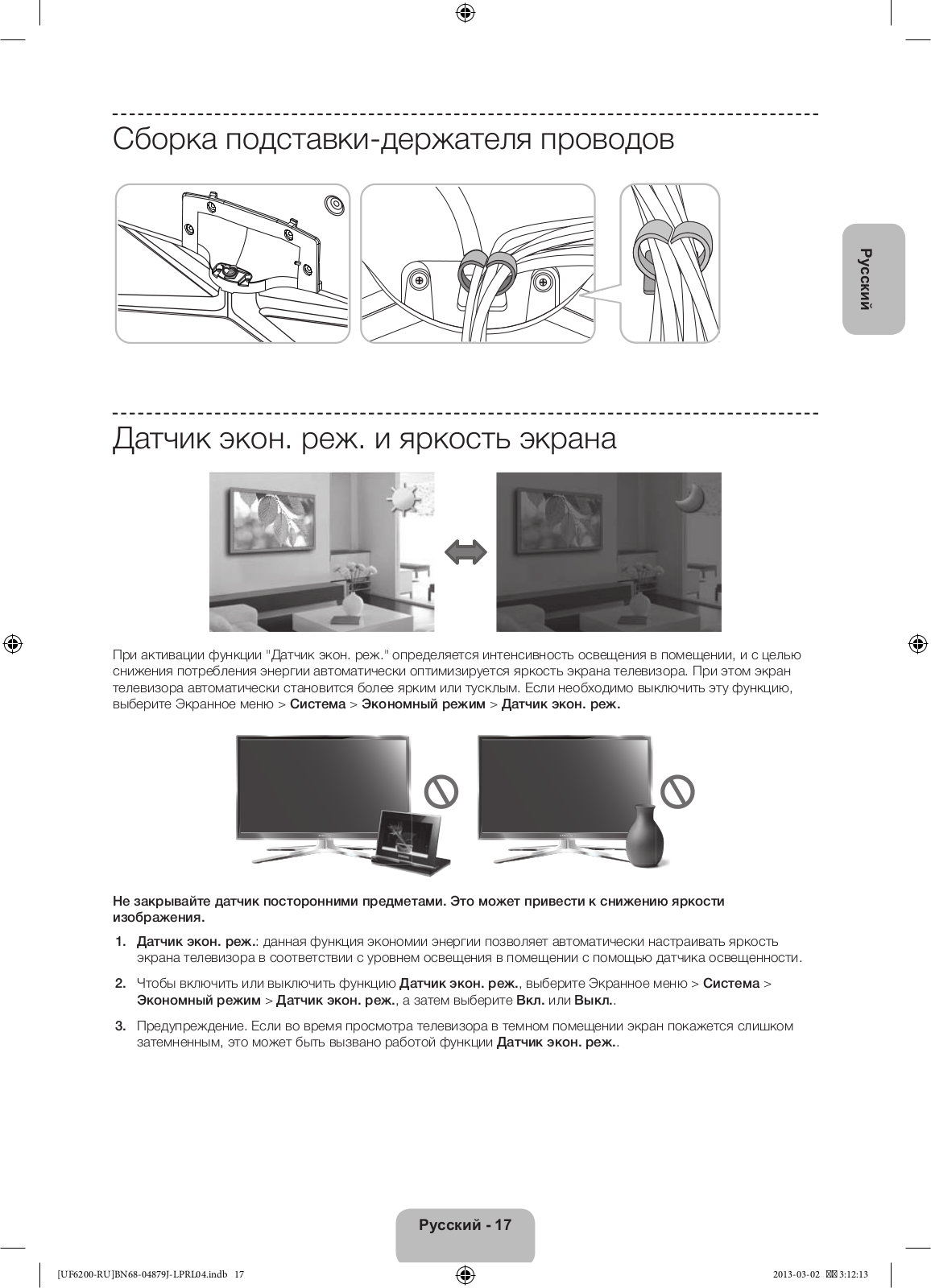

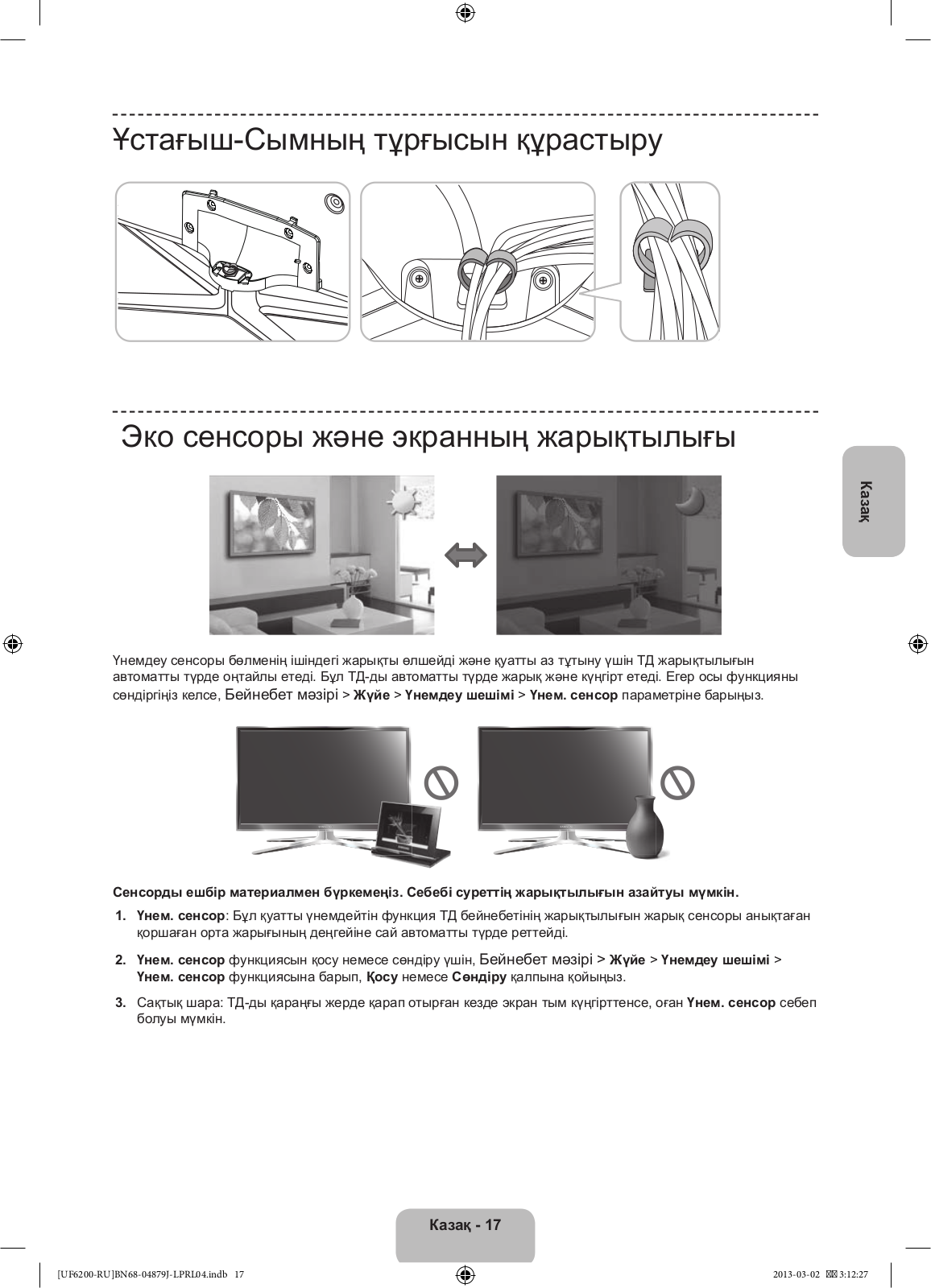

Assembling the Holder-Wire stand

Eco Sensor and Screen Brightness

English

Eco Sensor measures the light in your room and optimizes the brightness of the TV automatically to reduce power consumption. This causes the TV to brighten and dim automatically. If you want to turn this function off, go to Screen Menu > System > Eco Solution > Eco Sensor

Do not block the sensor with any material. It can decrease picture brightness.

1.Eco Sensor: This power-saving feature automatically adjusts the screen brightness of the TV according to the ambient light intensity detected by the Light Sensor.

2.To enable or disable Eco Sensor, go to Screen Menu > System > Eco Solution > Eco Sensor and select On or Off.

3.Precaution: If you find the screen too dark while watching the TV in a dark area, this may be caused by the Eco Sensor.

English - 17

[UF6200-RU]BN68-04879J-LPRL04.indb 17			2013-03-02 3:12:06

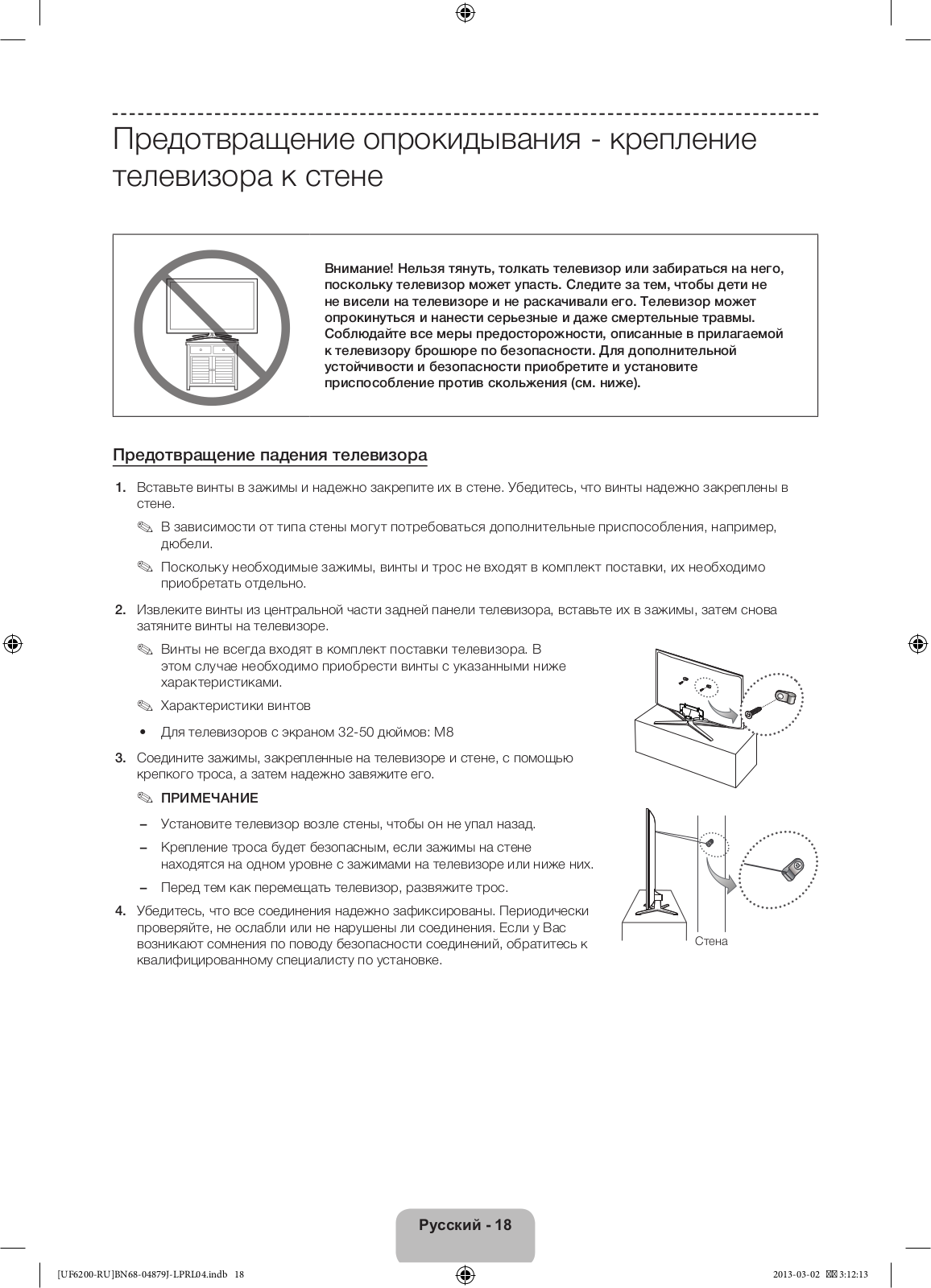

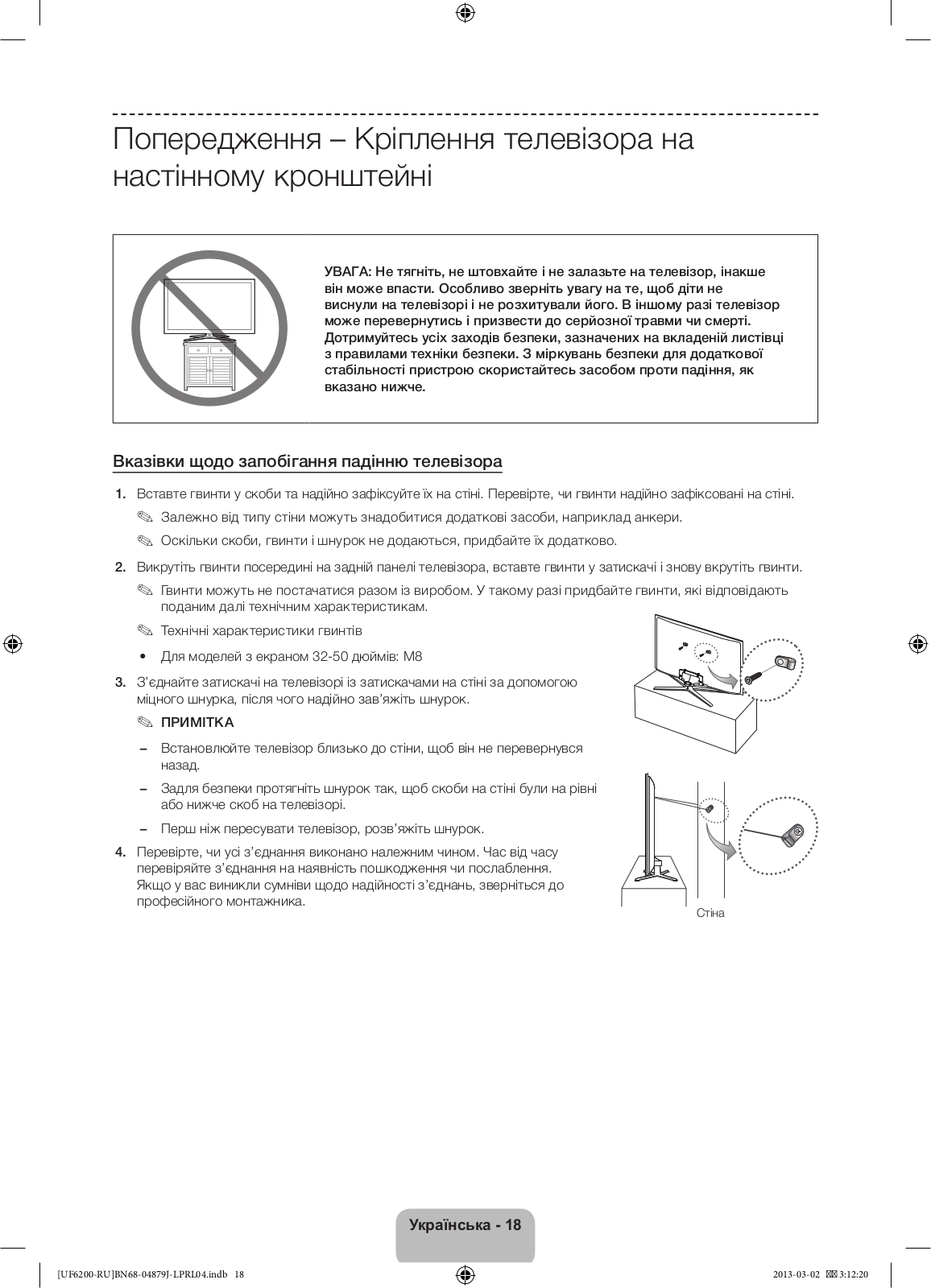

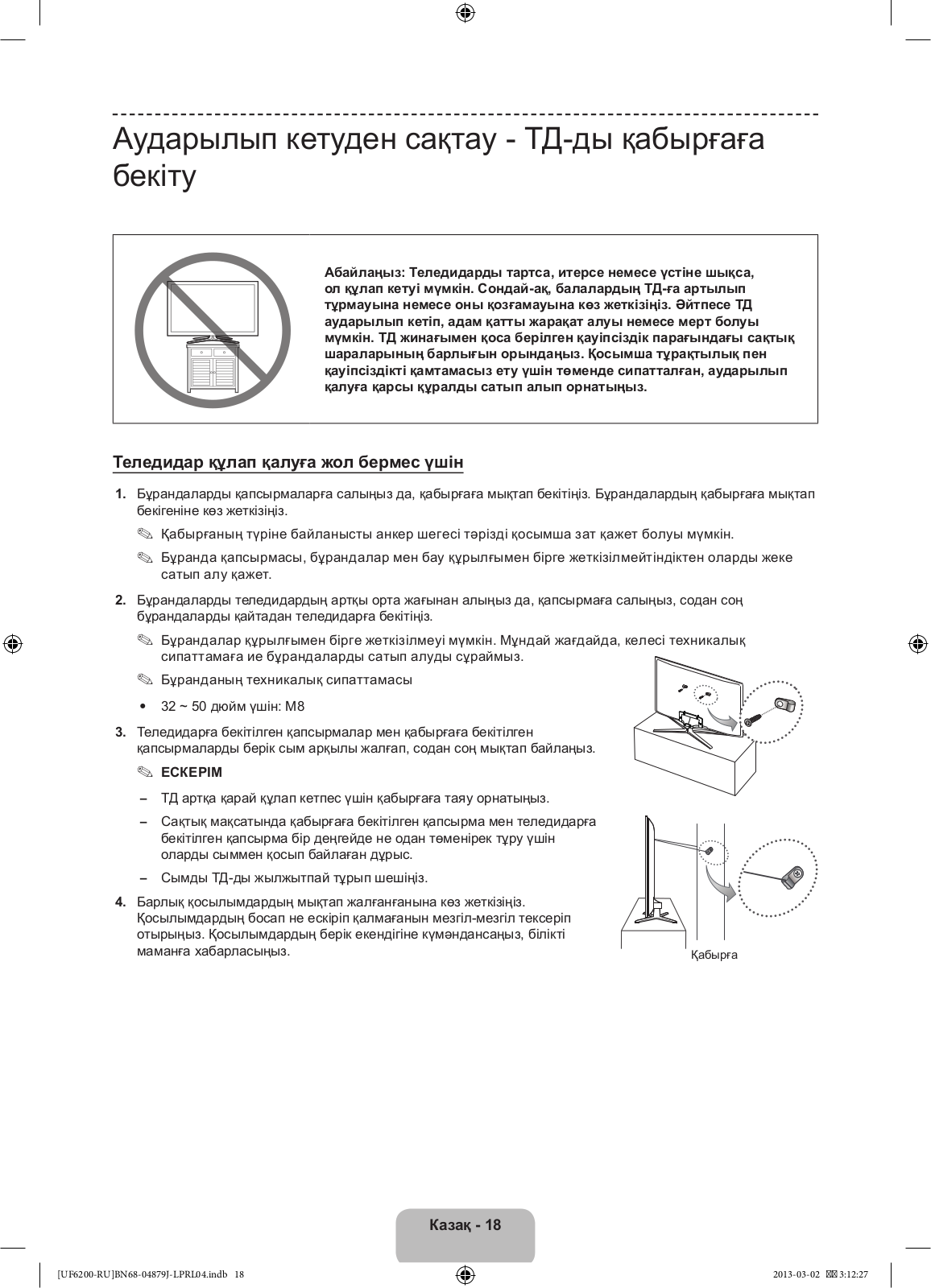

Tip Prevention – Securing the TV to the Wall

Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do not hang on or destabilize the TV. Doing so may cause the TV to tip over, causing serious injuries or death. Follow all safety precautions provided in the Safety Flyer included with your TV. For added stability

and safety, you can purchase and install the anti-fall device as described below.

To Avoid the TV from Falling

1.Put the screws into the clamps and firmly fasten them onto the wall. Confirm that the screws have been firmly installed onto the wall.

You may need additional material such as an anchor depending on the type of wall.

Since the necessary clamps, screws, and string are not supplied, please purchase these additionally.

2.Remove the screws from the back centre of the TV, put the screws into the clamps, and then fasten the screws onto the TV again.

Screws may not be supplied with the product. In this case, please purchase the screws of the following specifications.

Screw Specifications

•• For a 32 ~ 50 inches: M8

3. Connect the clamps fixed onto the TV and the clamps fixed onto the wall with a strong cable and then tie the string tightly.

NOTE

−− Install the TV near to the wall so that it does not fall backwards.

−− It is safe to connect the string so that the clamps fixed on the wall are equal to or lower than the clamps fixed on the TV.

−− Untie the string before moving the TV.

4. Verify all connections are properly secured. Periodically check the
connections for any sign of fatigue or failure. If you have any doubt
about the security of your connections, contact a professional
installer.	Wall

English - 18

[UF6200-RU]BN68-04879J-LPRL04.indb 18			2013-03-02 3:12:07

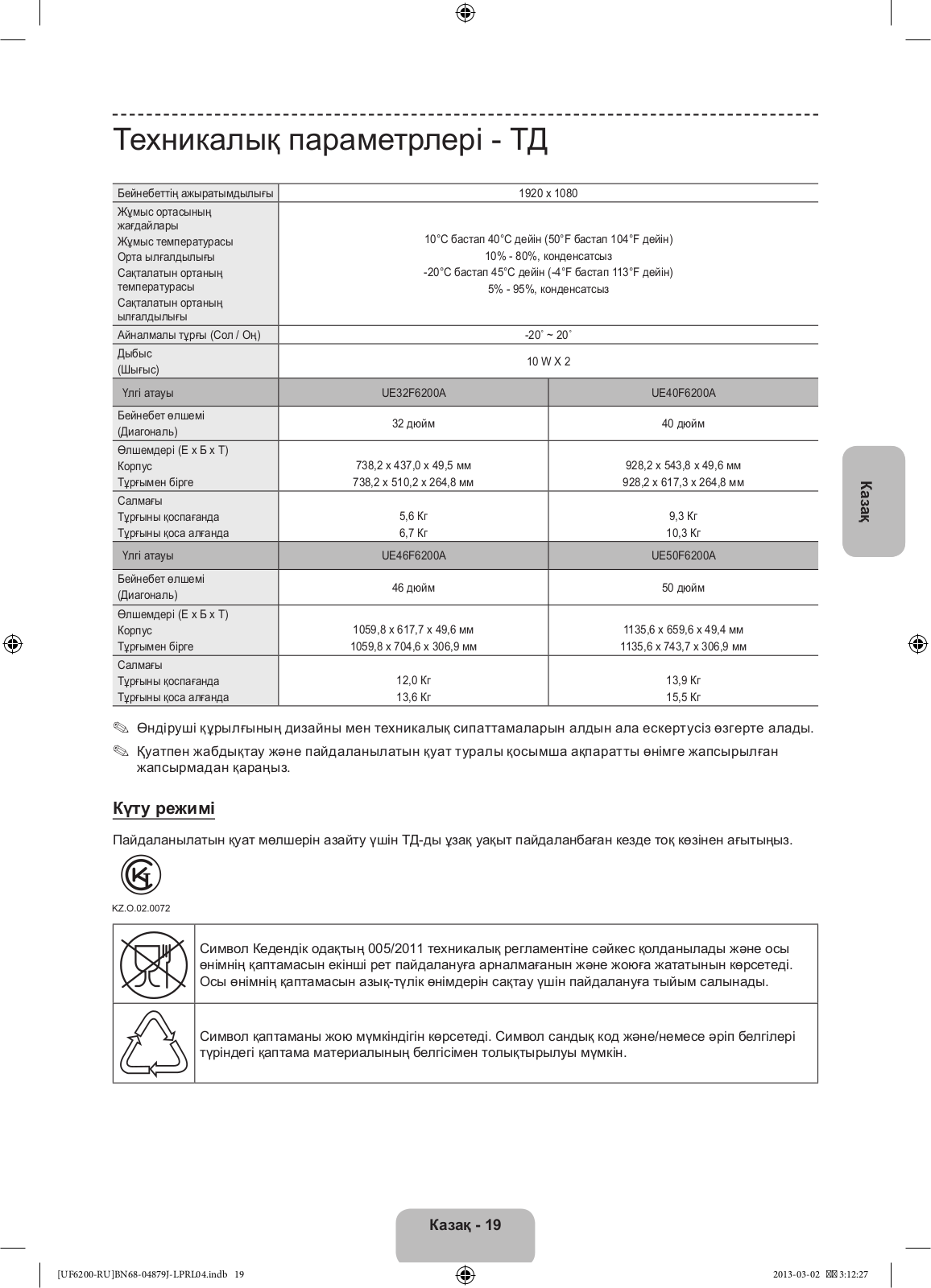

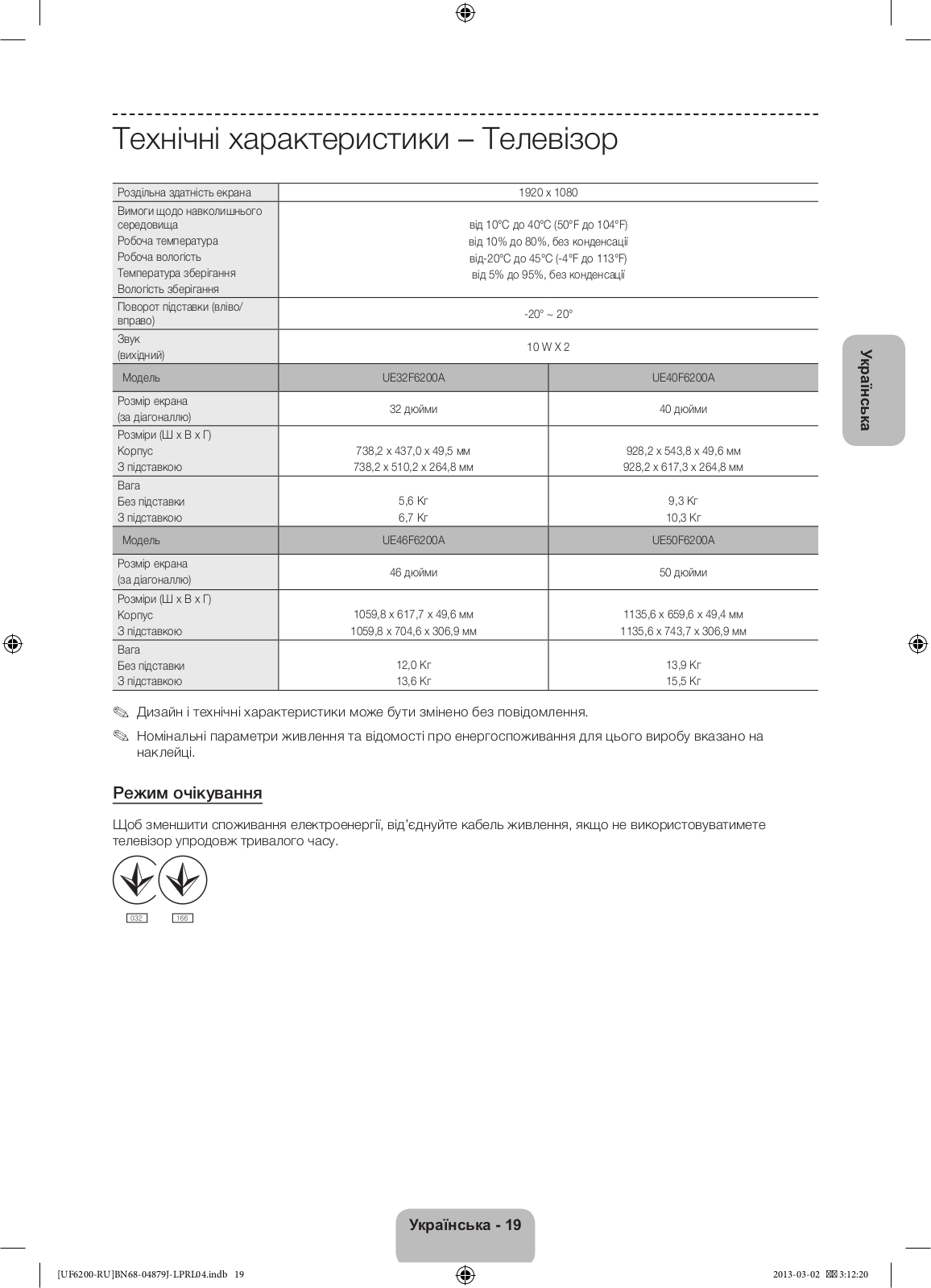

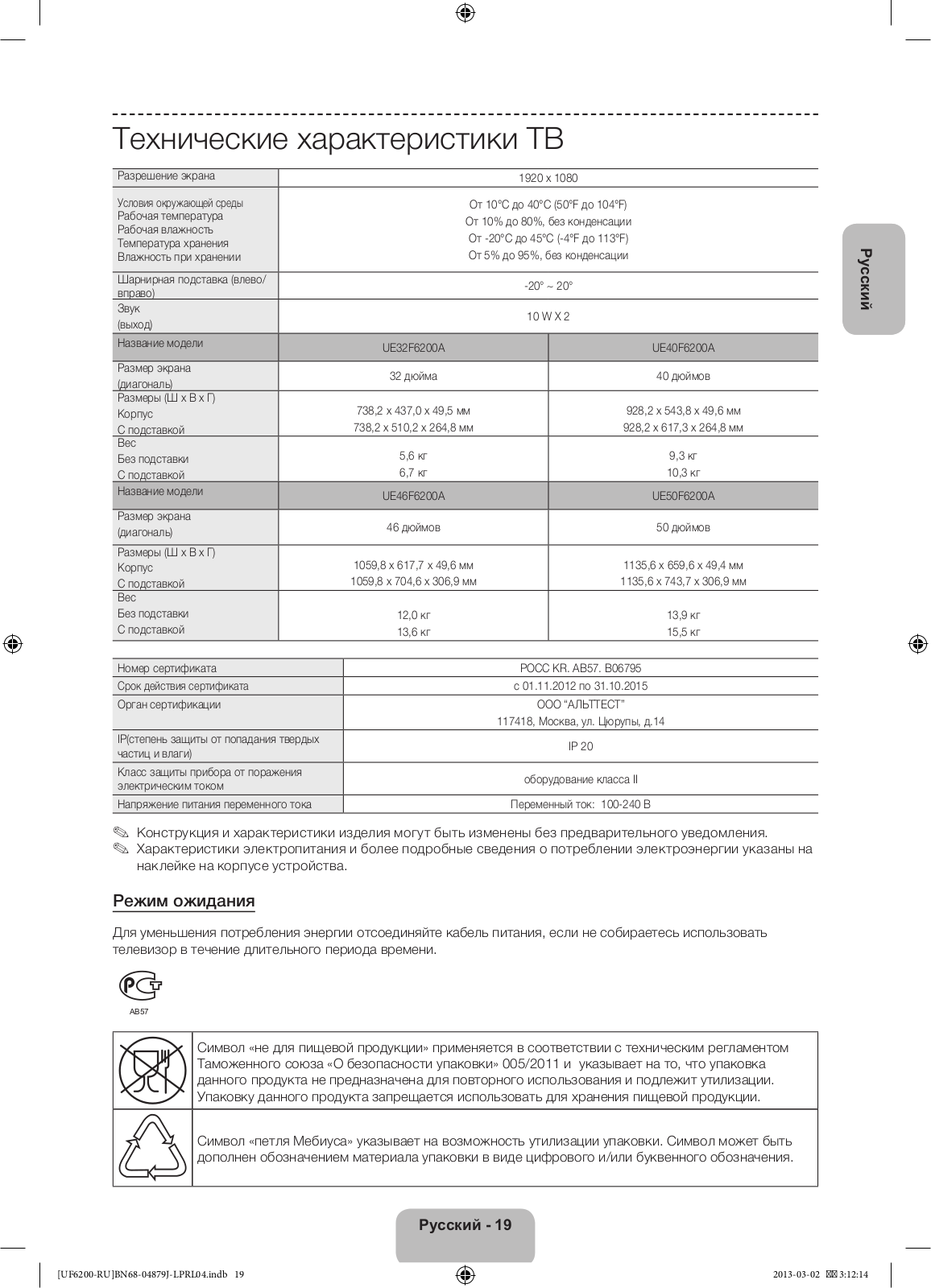

Specifications - TV

Display Resolution		1920 x 1080
Environmental Considerations		10°C to 40°C (50°F to 104°F)
Operating Temperature
		10% to 80%, non-condensing
Operating Humidity
		-20°C to 45°C (-4°F to 113°F)
Storage Temperature
		5% to 95%, non-condensing
Storage Humidity
Stand Swivel (Left / Right)		-20˚ ~ 20˚
Sound		10 W X 2
(Output)
Model Name	UE32F6200A		UE40F6200A
Screen Size	32 inches		40 inches
(Diagonal)
Dimensions (W x H x D)
Body	738.2 x 437.0 x 49.5 mm		928.2 x 543.8 x 49.6 mm
With stand	738.2 x 510.2 x 264.8 mm		928.2 x 617.3 x 264.8 mm
Weight
Without Stand	5.6 kg		9.3 kg
With Stand	6.7 kg		10.3 kg
Model Name	UE46F6200A		UE50F6200A
Screen Size	46 inches		50 inches
(Diagonal)
Dimensions (W x H x D)
Body	1059.8 x 617.7 x 49.6 mm		1135.6 x 659.6 x 49.4 mm
With stand	1059.8 x 704.6 x 306.9 mm		1135.6 x 743.7 x 306.9 mm
Weight
Without Stand	12.0 kg		13.9 kg
With Stand	13.6 kg		15.5 kg

Design and specifications are subject to change without prior notice.

For information about the power supply, and more about power consumption, refer to the label attached to the product.

Standby mode

To decrease power consumption unplug the power cord when you don't use the TV for a long time.

English

English - 19

[UF6200-RU]BN68-04879J-LPRL04.indb 19			2013-03-02 3:12:07

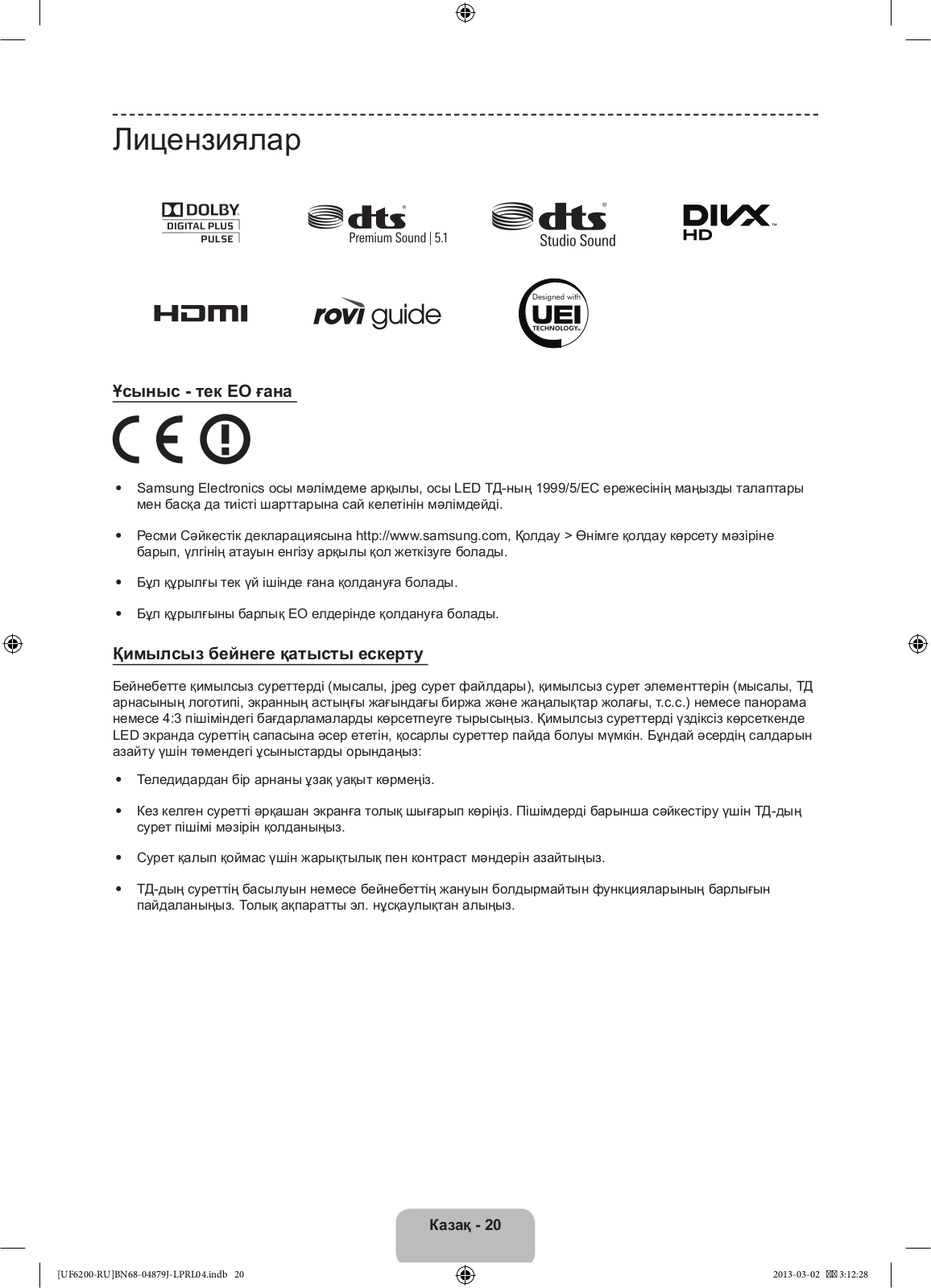

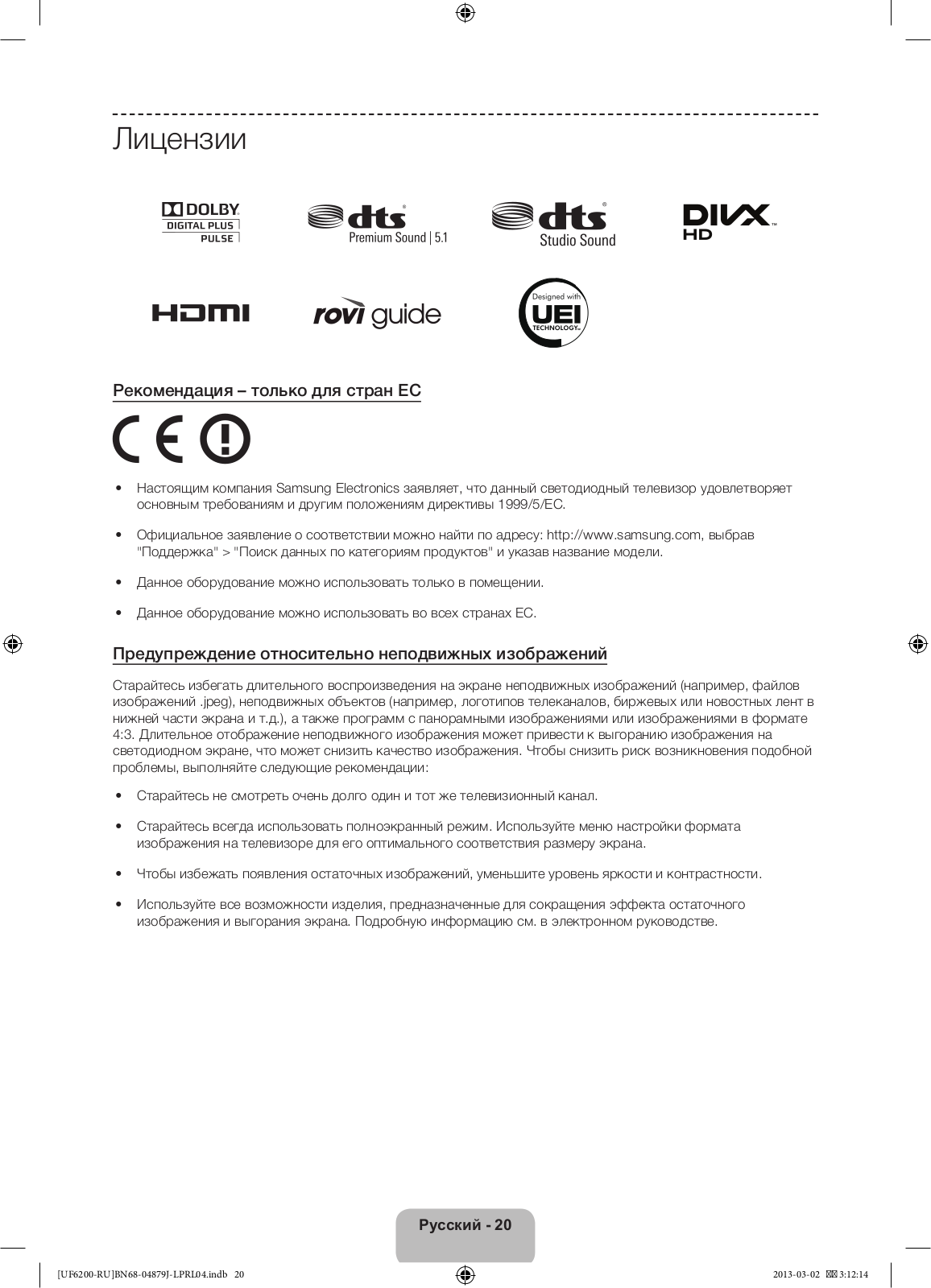

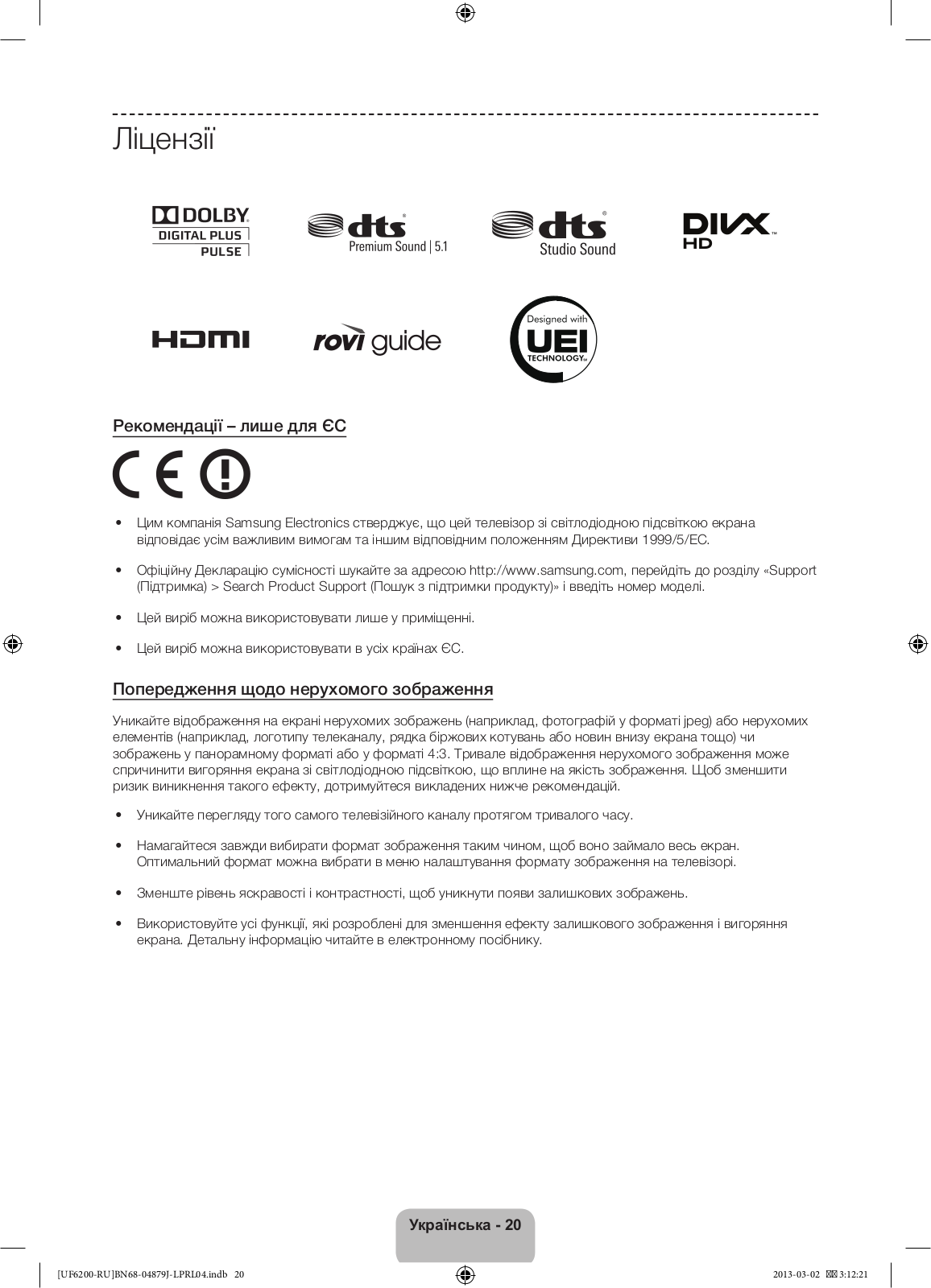

Licences

Recommendation - EU Only

•• Hereby, Samsung Electronics, declares that this LED TV is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.

•• The official Declaration of Conformity may be found at http://www.samsung.com, go to Support > Search Product Support and enter the model name.

•• This equipment may only be used indoors.

•• This equipment may be operated in all EU countries.

Still image warning

Avoid displaying still images (such as jpeg picture files), still image elements (such as TV channel logos, stock or news bars at the screen bottom etc.), or programmes in panorama or 4:3 image format on the screen. Constantly displaying still pictures can cause image burn-in on the LED screen, which will affect image quality. To reduce risk of this effect, please follow the recommendations below:

•• Avoid displaying the same TV channel for long periods.

•• Always try to display any image in full screen. Use the TV set’s picture format menu for the best possible match.

•• Reduce brightness and contrast to avoid the appearance of after-images.

•• Use all TV features designed to reduce image retention and screen burn. Refer to the e-Manual for details.

English - 20

[UF6200-RU]BN68-04879J-LPRL04.indb 20			2013-03-02 3:12:08

Важные указания по безопасности

Предупреждение! Важные указания по безопасности

(Перед установкой устройства прочтите раздел, соответствующий имеющейся модели устройства Samsung.)

ВНИМАНИЕ!

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! НЕ ОТКРЫВАТЬ!

ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ) ИЗДЕЛИЯ. ВНУТРИ ИЗДЕЛИЯ ОТСУТСТВУЮТ ДЕТАЛИ, РЕМОНТ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

Этот символ свидетельствует о том, что внутри изделия имеется высокое напряжение. Любой контакт с деталями внутри изделия представляет опасность.

Этот символ обозначает, что к устройству прилагается важный документ, касающийся основных операций и технического обслуживания.

•Щели и отверстия в корпусе, а также в задней и нижней части предназначены для обеспечения необходимой вентиляции. Чтобы обеспечить надежную работу данного аппарата, а также защитить его от перегрева, не перекрывайте эти щели и отверстия.

−− Не устанавливайте этот аппарат в изолированном пространстве, например, в книжном шкафу или во встроенной мебели, если не обеспечивается надлежащая вентиляция.

−− Не устанавливайте это устройство вблизи или поверх радиатора, нагревателя или в местах, подверженных воздействию прямых солнечных лучей.

−− Не устанавливайте на устройство сосуды с водой (вазы и т.д.), поскольку это может быть связано с риском возгорания или поражения электрическим током.

•Не подвергайте данное устройство воздействию воды и влаги (не размещайте возле ванной, раковины, кухонной мойки или стирального бака, на влажной поверхности, около бассейна и т.п.). При попадании воды в устройство, отсоедините его от электросети и немедленно обратитесь к авторизованному дилеру. Перед очисткой убедитесь в том, что шнур питания отключен от розетки.

•В данном устройстве установлены батарейки. В вашей местности могут действовать предписания по надлежащей утилизации батареек с учетом экологических требований. Для получения информации по утилизации или переработке обратитесь в местные органы власти.

•Не допускайте перегрузки сетевых розеток, адаптеров и удлинительных шнуров, поскольку это может привести к возгоранию или поражению электрическим током.

•Кабели питания необходимо проложить таким образом, чтобы на них нельзя было случайно наступить или зажать предметами, помещенными на них или рядом с ними. Следует уделить особое внимание тем местам, в которых шнур соединяется с вилками, электрическими розетками или выходит из устройства.

•Для обеспечения защиты данного устройства от удара молнии или в период длительного хранения в отключенном состоянии отсоединяйте его от сетевой розетки, а также отсоединяйте кабельную систему. Это обеспечит защиту устройства от удара молнии и скачков напряжения в электросети.

•Прежде чем подсоединять кабель питания переменного тока к разъему адаптера переменного тока, убедитесь в том, что значение напряжения, указанное на адаптере постоянного тока, соответствует напряжению в местной электросети.

•Ни в коем случае не вставляйте металлические предметы в открытые части на данном устройстве. При этом возникает опасность поражения электрическим током.

•Во избежание поражения электрическим током не прикасайтесь к внутренним компонентам устройства. Вскрывать устройство разрешается только квалифицированному специалисту.

•Убедитесь, что шнур питания надежно зафиксирован в розетке. При отключении кабеля питания из электрической розетки тяните за вилку. Не прикасайтесь к кабелю питания мокрыми руками.

•Если устройство работает неправильно – в особенности, если появились необычные звуки или запах, немедленно отключите его от розетки и обратитесь к официальному дилеру или в сервисный центр.

•Обязательно отключайте кабель питания от электророзетки, когда телевизор длительное время не используется или Вы уезжаете из дома на продолжительное время (особенно если в это время дома остаются дети, пожилые люди или лица с ограниченными возможностями).

−− Накопившаяся пыль может привести к поражению электрическим током, утечке тока или возгоранию вследствие искрения, нагревания кабеля питания или нарушения изоляции на нем.

•При установке телевизора в сильно запыленных помещениях, а также в помещениях, подверженных резким колебаниям температуры, воздействию высокой влажности, химических веществ и в тех случаях, когда планируется круглосуточная эксплуатация устройства (например, в аэропортах, железнодорожных вокзалах и т.д.), обязательно обратитесь в авторизованный сервисный центр. В противном случае возможно серьезное повреждение телевизора.

•Используйте только правильно заземленную вилку и розетку.

−− Неправильное заземление может привести к поражению электрическим током или повреждению оборудования. (Только для оборудования класса 1.)

•Чтобы отключить устройство от электросети, необходимо извлечь вилку кабеля питания из розетки, соответственно, к ней должен быть обеспечен постоянный свободный доступ.

•Не позволяйте детям висеть на устройстве.

•Храните принадлежности (батарейки и т.д.) в недоступном для детей месте.

•Не устанавливайте устройство на неустойчивую поверхность, например, непрочную полку, наклонный пол или поверхность, подверженную вибрации.

•Не бросайте устройство и не подвергайте его ударам. При повреждении устройства отсоедините кабель питания и обратитесь в сервисный центр.

•Отсоедините кабель питания от электрической розетки и протрите устройство мягкой сухой тканью. Не используйте какие-либо химические вещества, такие как воск, бензол, спирт, разбавители, инсектициды, освежители воздуха, смазочные или моющие вещества. Это может привести к повреждению устройства или стиранию надписей на устройстве.

•Не подвергайте устройство воздействию воды.

•Не бросайте батареи в огонь.

•Не допускайте короткого замыкания или нагревания батарей, не разбирайте их.

•При неправильной замене батареи существует опасность взрыва. Для замены используйте только аналогичные батареи.

•ПРЕДУПРЕЖДЕНИЕ. ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ НИКОГДА НЕ РАСПОЛАГАЙТЕ СВЕЧИ ИЛИ ДРУГИЕ ИСТОЧНИКИ ОТКРЫТОГО ОГНЯ РЯДОМ С ДАННЫМ ИЗДЕЛИЕМ.

Русский - 2

[UF6200-RU]BN68-04879J-LPRL04.indb 2			2013-03-02 3:12:08

Рисунки и иллюстрации в данном руководстве пользователя представлены только для справки. Они могут отличаться от реального внешнего вида устройства. Конструкция и характеристики изделия могут быть изменены без предварительного уведомления.

Функции телевизора

•• SMART HUB:

Телевизор обеспечивает доступ к службе Smart Hub, превращающей его в универсальный развлекательный центр для всей семьи. Благодаря Smart Hub пользователи могут просматривать страницы в сети Интернет, загружать приложения и поддерживать связь с семьей и друзьями через службы социальных сетей. Кроме того, Вы сможете просматривать фото, видео и прослушивать музыку с внешних устройств хранения.

™Нажмите для запуска Smart Hub. Выберите службу с помощью значков, отображаемых в верхней части экрана.

Социальные сети Социальные сети: просматривайте последние видеоролики с YouTube, а также видеоролики друзей и свои видеоролики в Facebook или Twitter. Вы также можете совершать видеозвонки друзьям, подключив к телевизору камеру (приобретается отдельно).

Приложения: загружайте и устанавливайте приложения, например, WebBrowser.

Фильмы и телепередачи: приобретите и просматривайте фильмы и телесериалы без использования отдельного внешнего устройства (зависит от страны).

Фото, видео и музыка: воспроизводите фото, видео и музыкальные файлы с внешнего устройства хранения.

•• Anynet+ (HDMI-CEC): данная функция позволяет с помощью пульта дистанционного управления для телевизора управлять всеми подключенными устройствами Samsung, поддерживающими функцию Anynet+.

•• e-Manual: подробное руководство пользователя в памяти телевизора, которое можно просматривать на экране (страница 9).

•• Функция SMART Interaction: благодаря этой функции можно получить доступ к параметрам и функциям меню и управлять ими с помощью жестов. Чтобы воспользоваться функцией Smart Interaction, необходимо подключить к телевизору ТВ-камеру (продается отдельно).(зависит от страны).

•• Дисп. устройств: управление функциями телевизора при помощи клавиатуры или мышки с поддержкой USB.

•• Зеркальное отображение экрана: беспроводное отображение содержимого экранов мобильных устройств на экране телевизора.

Правильная утилизация данного изделия (утилизация электрического и электронного оборудования) (действует в странах, в которых существует система разделения отходов)

Подобная маркировка на изделии, принадлежностях или в руководстве предупреждает, что по истечении срока службы изделие или электронные принадлежности (например, зарядное устройство, наушники, кабель USB) не следует выбрасывать вместе с другим бытовым мусором. Чтобы избежать вредного воздействия на окружающую среду или на здоровье человека от неконтролируемой утилизации отходов, следует отделять маркированные подобным образом изделия от другого мусора для соответствующей переработки и повторного использования в качестве сырья.

За подробной информацией о месте и способе экологически безопасной утилизации бытовым потребителям следует обращаться к продавцу изделия или в органы местного самоуправления.

Промышленным потребителям необходимо обратиться к поставщику и проверить условия договора купли-продажи. Подобные изделия и электронные принадлежности не следует утилизировать вместе с другими производственными отходами.

Правильная утилизация батарей изделия (действует в странах, в которых существует система разделения отходов)

Подобная маркировка на батарее, руководстве или упаковке свидетельствует о том, что батареи изделия в конце срока его использования нельзя утилизировать с другими бытовыми отходами. Символы химических элементов Hg, Cd или Pb в маркировке указывают на то, что в батарее содержится ртуть, кадмий или свинец в концентрации, превышающей уровни, установленные директивой EC 2006/66. В случае нарушения требований по утилизации эти вещества могут нанести вред здоровью людей или окружающей среде.

Для защиты природных ресурсов и в целях повторного использования материалов не выбрасывайте батареи с другими бытовыми отходами, а утилизируйте их в соответствии с правилами местной системы возврата батарей.

Русский - 3

Русский

[UF6200-RU]BN68-04879J-LPRL04.indb 3			2013-03-02 3:12:08

Принадлежности

Убедитесь, что следующие принадлежности входят в комплект поставки телевизора. Если какой-либо элемент комплекта отсутствует, обратитесь к своему дилеру.

Цвет и форма устройств могут различаться в зависимости от модели.

Кабели, не входящие в комплект поставки, можно приобрести дополнительно.

Открывая коробку, убедитесь, что все принадлежности на месте (некоторые из них могут быть скрыты под упаковочным материалом).

[[ВНИМАНИЕ! ВСТАВЬТЕ НАДЕЖНО, ЧТОБЫ ИСКЛЮЧИТЬ ВЕРОЯТНОСТЬ ОТСОЕДИНЕНИЯ

• Пульт дистанционного управления и батареи (AAA x 2)		•	Кабель питания
•	Руководство пользователя	•	Нормативная информация
•	Гарантийный талон (предоставляется не во всех странах)

	Подставка-держатель	Держатель в форме кольца	Адаптер карты CI Card
	проводов	(Зависит от модели)

•• Плата за обслуживание может взиматься в следующих случаях:

−− а) если Вы вызовете специалиста, и он не обнаружит неисправности устройства (т.е. если проблему можно было решить, ознакомившись с настоящим руководством);

−− б) если Вы передадите устройство в ремонтный центр, и специалисты центра не обнаружат неисправности устройства (т.е. если проблему можно было решить, ознакомившись с настоящим руководством).

•• Размер этой платы Вам сообщат перед выполнением работ или выездом сотрудника компании на место.

Предупреждение. Существует опасность повреждения экрана при неправильном обращении с ним. Рекомендуем поднимать телевизор, держась за углы, как показано на рисунке.

К экрану не прикасаться!

Предостережение относительно разъема на крышке

Задняя панель может отличаться в зависимости от модели устройства.

ВНИМАНИЕ: Разъем на задней крышке предназначен для использования только квалифицированным персоналом. Во избежание риска поражения электрическим током и возгорания не используйте разъем на задней крышке, если вы не компетентны в этом вопросе.

Задняя панель телевизора

Разъем на крышке

Русский - 4

[UF6200-RU]BN68-04879J-LPRL04.indb 4			2013-03-02 3:12:09

Использование пульта дистанционного управления

Ознакомьтесь с расположением функциональных кнопок на пульте дистанционного управления. Особое

внимание обратите на кнопки SOURCE, MUTE, Y, <P >, MENU, TOOLS, E, INFO, CH LIST, RETURN, GUIDE и EXIT.

На кнопках пульта Power, Chanel и Volume имеются точки Брайля специально для слабовидящих людей.

Включение и выключение телевизора.

Просмотр и выбор доступных источников видеосигнала.

Непосредственный выбор режима HDMI

Прямой доступ к каналам.

Русский

Альтернативный выбор значений телетекста:									Возврат к предыдущему каналу.
включен, двойной, смешанный или выключен.									Временное отключение звука.
Регулировка громкости.									Переключение каналов.
Отображение на экране списка каналов.									Отображение приложений Smart Hub. См.
Открытие экранного меню.									главу электронного руководства Функции
									телевизора SMART TV > Smart Hub.
									Отображение электронного гида.
Быстрый выбор часто используемых
функций.
Перемещение курсора, выбор элементов									Отображение информации на экране
									телевизора.
экранного меню и изменение значений в нем.

Возврат к предыдущему меню.

Используйте эти кнопки в соответствии с указаниями, отображающимися на экране.

Используйте эти кнопки в соответствии с выбранной функцией. Используйте эти

кнопки в соответствии с указаниями, отображающимися на экране.

Выход из меню.

SEARCH: функция поиска и поиск по определенному слову. См. главу электронного руководства,Функции телевизора SMART TV > Поиск.

STATUS: Отображение баннера состояния и уведомлений в верхней части экрана.

P.SIZE: возможность выбора Размер картинки.

См. главу “Настройки телевизора” → “Размер картинки” руководства e-Manual.

E-MANUAL: отображение электронного руководства.

HISTORY: отображение списка недавно используемых функций.

AD/SUBT.: включение и выключение описания аудио (в некоторых странах эта функция недоступна) /отображение цифровых субтитров. См. раздел электронного руководства Просмотр телевизора > Субтитры.

Русский - 5

[UF6200-RU]BN68-04879J-LPRL04.indb 5			2013-03-02 3:12:09
