Page 1

LED TV

Chassis : U88A Model : UE32F6100AW

UE40F6100AW UE46F6100AW UE55F6100AW

SERVICE

LED TV Contents

1. Precautions

2. Product specications

3. Disassembly and Reassembly

4. Troubleshooting

5. Wiring Diagram

Manual

UE**F6100AW

Page 2

Contents

1. Precautions ...................................................................................................................1-1

1-1. Safety Precautions ..............................................................................................................1-1

1-1-1. Warnings ...................................................................................................................1-1

1-1-2. Servicing the LED TV ...............................................................................................1-1

1-1-3. Fire and Shock Hazard .............................................................................................1-1

1-1-4. Product Safety Notices ............................................................................................. 1-2

1-2. Servicing Precautions ..........................................................................................................1-3

1-2-1. General Servicing Precautions ................................................................................. 1-3

1-3. Static Electricity Precautions ...............................................................................................1-4

1-4. Installation Precautions .......................................................................................................1-5

2. Product Specications.................................................................................................2-1

2-1. Product Specications .........................................................................................................2-1

2-2. Detailed Specications ........................................................................................................2-7

2-2-1. Model Comparison ...................................................................................................2-7

2-2-2. Feature & Specications ........................................................................................... 2-8

2-3. Accessories .......................................................................................................................2-12

2-4. Viewing the Functions ......................................................................................................2-13

2-4-1. Auto Motion Plus 120 Hz ........................................................................................ 2-13

2-4-2. Supported Formats .................................................................................................2-14

2-4-3. 3D Display ..............................................................................................................2-17

3. Disassembly and Reassembly ....................................................................................3-1

3-1. Disassembly and Reassembly ............................................................................................3-1

3-1-1. LED TV .....................................................................................................................3-1

3-1-2. ASSY BOARD P-RF-MODULE ............................................................................... 3-10

4. Troubleshooting ...........................................................................................................4-1

4-1. Troubleshooting ...................................................................................................................4-1

4-1-1. Previous Check ........................................................................................................4-1

4-1-2. Simple ow chart of malfunction ...............................................................................4-3

4-2. How to Check Fault Symptom .............................................................................................4-4

4-2-1. NO Power .................................................................................................................4-4

4-2-2. No Video (Tuner_CVBS) ..........................................................................................4-7

4-2-3. No Vido (Tuner DTV) ..............................................................................................4-10

4-2-4. No Video (Video AV) ...............................................................................................4-13

4-2-5. No Video (COMPONENT) ......................................................................................4-16

4-2-6. No Sound (1.Speaker 2.Monitor_out 3.Optical) .................................................. 4-19

4-3. Factory Mode Adjustments ................................................................................................4-22

4-3-1. Detail Factory Option ..............................................................................................4-22

4-3-2. Entering Factory Mode ...........................................................................................4-23

4-3-3. Factory Data ...........................................................................................................4-24

Page 3

4-4. White Balance ...................................................................................................................4-37

4-4-1. Calibration ..............................................................................................................4-37

4-4-2. Service Adjustment ................................................................................................. 4-37

4-4-3. Adjustment .............................................................................................................. 4-38

4-5. AV Control Tabe .................................................................................................................4-39

4-6. Software Upgrade ..............................................................................................................4-45

4-6-1. How to Check the Software Version .......................................................................4-45

4-6-2. How to Upgade Software ........................................................................................ 4-46

4-7. The Dimension ..................................................................................................................4-48

4-7-1. UE32F6100AW ....................................................................................................... 4-48

4-7-2. UE40F6100AW ....................................................................................................... 4-49

4-7-3. UE46F6100AW ....................................................................................................... 4-50

4-7-4. UE55F6100AW ....................................................................................................... 4-51

5. Wiring Diagram .............................................................................................................5-1

5-1. Wiring Diagram ....................................................................................................................5-1

5-2. Connector ............................................................................................................................5-2

5-3. Connector Functions ...........................................................................................................5-5

5-4. Cables .................................................................................................................................5-6

5-5. The types of module ............................................................................................................5-7

Page 4

1. Precautions

1-1. Safety Precautions

Follow these safety, servicing and ESD precautions to prevent damage and to protect against potential hazards such as electrical shock.

1-1-1. Warnings

For continued safety, do not attempt to modify the circuit board.

WARNING

1-1-2. Servicing the LED TV

When servicing the LED TV, Disconnect the AC line cord from the AC outlet.1.

It is essential that service technicians have an accurate voltage meter available at all times. Check the calibration of this 2. meter periodically.

1-1-3. Fire and Shock Hazard

Before returning the monitor to the user, perform the following safety checks:

Inspect each lead dress to make certain that the leads are not pinched or that hardware is not lodged between the 1. chassis and other metal parts in the monitor.

Inspect all protective devices such as nonmetallic control knobs, insulating materials, cabinet backs, adjustment and 2. compartment covers or shields, isolation resistorcapacitor networks, mechanical insulators, etc.

Leakage Current Hot Check:3.

Disconnect the AC power and DC power jack before servicing.

(READING SHOULD)

DEVICE UNDER

TEST

ALSO TEST WITH PLUG REVERSED (USING AC ADAPTER PLUG AS REQUIRED)

NOT BE ABOVE 0.5mA

2-WIRE CORD

TEST ALL

EXPOSED METAL

SURFACES

LEAKAGE CURRENT

TESTER

EARTH

GROUND

Do not use an isolation transformer during this test.

Use a leakage current tester or a metering system that complies with American National Standards

WARNING

Institute (ANSI C101.1, Leakage Current for Appliances), and Underwriters Laboratories (UL Publication UL1410, 59.7).

With the unit completely reassembled, plug the AC line cord directly into a 120V AC outlet. With the unit’s AC switch rst 4.

in the ON position and then OFF, measure the current between a known earth ground (metal water pipe, conduit, etc.) and all exposed metal parts, including: metal cabinets, screwheads and control shafts. The current measured should not exceed 0.5 milliamp. Reverse the power-plug prongs in the AC outlet and repeat the test.

1-1

Page 5

1-2

1. Precautions

1-1-4. Product Safety Notices

Some electrical and mechanical parts have special safetyrelated characteristics which are often not evident from visual inspection. The protection they give may not be obtained by replacing them with components rated for higher voltage,

wattage, etc. Parts that have special safety characteristics are identied by

replacement that does not have the same safety characteristics as the recommended replacement part might create

shock, re and/or other hazards. Product safety is under review continuously and new instructions are issued whenever

appropriate.

on schematics and parts lists. A substitute

Page 6

1-3

1. Precautions

1-2. Servicing Precautions

An electrolytic capacitor installed with the wrong polarity might explode.

WARNING

Before servicing units covered by this service manual, read and follow the Safety Precautions section of

CAUTION

NOTE

1-2-1. General Servicing Precautions

Always unplug the unit’s AC power cord from the AC power source and disconnect the DC Power Jack before 1. attempting to: (a) remove or reinstall any component or assembly, (b) disconnect PCB plugs or connectors, (c) connect a test component in parallel with an electrolytic capacitor.

Some components are raised above the printed circuit board for safety. An insulation tube or tape is sometimes used. 2. The internal wiring is sometimes clamped to prevent contact with thermally hot components. Reinstall all such elements to their original position.

After servicing, always check that the screws, components and wiring have been correctly reinstalled. Make sure that 3. the area around the serviced part has not been damaged.

Check the insulation between the blades of the AC plug and accessible conductive parts (examples: metal panels, input 4. terminals and earphone jacks).

Insulation Checking Procedure: Disconnect the power cord from the AC source and turn the power switch ON. Connect 5. an insulation resistance meter (500 V) to theblades of the AC plug. The insulation resistance between each blade of the AC plug and accessible conductive parts (see above) should be greater than 1 megohm.

Always connect a test instrument’s ground lead to the instrument chassis ground before connecting the positive lead; 6. always remove the instrument’s ground lead last.

this manual.

If unforeseen circumstances create conict between the following servicing precautions and any of the

safety precautions, always follow the safety precautions.

Page 7

1-4

1. Precautions

1-3. Static Electricity Precautions

Some semiconductor (solid state) devices can be easily damaged by static electricity. Such components are commonly

called Electrostatically Sensitive Devices (ESD). Examples of typical ESD are integrated circuits and some eld-effect

transistors. The following techniques will reduce the incidence of component damage caused by static electricity.

Immediately before handling any semiconductor components or assemblies, drain the electrostatic charge from your 1. body by touching a known earth ground. Alternatively, wear a discharging wrist-strap device. To avoid a shock hazard, be sure to remove the wrist strap before applying power to the monitor.

After removing an ESD-equipped assembly, place it on a conductive surface such as aluminum foil to prevent 2. accumulation of an electrostatic charge.

Do not use freon-propelled chemicals. These can generate electrical charges sufcient to damage ESDs.3.

Use only a grounded-tip soldering iron to solder or desolder ESDs.4.

Use only an anti-static solder removal device. Some solder removal devices not classied as “anti-static” can generate 5. electrical charges sufcient to damage ESDs.

Do not remove a replacement ESD from its protective package until you are ready to install it. Most replacement ESDs 6. are packaged with leads that are electrically shorted together by conductive foam, aluminum foil or other conductive materials.

Immediately before removing the protective material from the leads of a replacement ESD, touch the protective material 7. to the chassis or circuit assembly into which the device will be installed.

Be sure no power is applied to the chassis or circuit and observe all other safety precautions.

CAUTION

Minimize body motions when handling unpackaged replacement ESDs. Motions such as brushing clothes together, or 8.

lifting your foot from a carpeted oor can generate enough static electricity to damage an ESD.

Page 8

1-5

1. Precautions

1-4. Installation Precautions

For safety reasons, more than a people are required for carrying the product.1.

Keep the power cord away from any heat emitting devices, as a melted covering may cause re or electric shock.2.

Do not place the product in areas with poor ventilation such as a bookshelf or closet. The increased internal temperature 3.

may cause re.

Bend the external antenna cable when connecting it to the product. This is a measure to protect it from being exposed 4.

to moisture. Otherwise, it may cause a re or electric shock.

Make sure to turn the power off and unplug the power cord from the outlet before repositioning the product. Also check 5.

the antenna cable or the external connectors if they are fully unplugged. Damage to the cord may cause re or electric

shock.

Keep the antenna far away from any high-voltage cables and install it rmly. Contact with the highvoltage cable or the 6. antenna falling over may cause re or electric shock.

When installing the product, leave enough space (0.4m) between the product and the wall for ventilation purposes. 7.

A rise in temperature within the product may cause re.

Page 9

2. Product Specications

2-1. Product Specications

Item UE**F6100AW

2. Product specications

General Information

Display

Video

Product LED

Cabinet Basic Code FP

Series 6

Series Name LED F6100

Country EU

Platform(TV) Novatek | NT13

Inch 32" / 40" / 46" / 55"

Resolution 1,920 x 1,080

Ultra Clear Panel No

Lvds Format JEIDA

HV Flip ON

Picture Engine 3D HyperReal Engine

Clear Motion Rate 480

Dynamic Contrast Ratio Mega Contrast

Micro Dimming Micro Dimming

Precision Black (Local Dimming) No

Wide Color Enhancer (Plus) Yes

Audio

Auto Motion Plus 120/240Hz 120Hz

Film Mode Yes

Brightness 300nits

Contrast Ratio 5000:1

Picture 3D-Effect, Film Mode, HDMI Black Level

Detail Resolution 60Hz

Response Time 8ms

Viewing Angle (H/V) 178/178

Natural Mode Support Yes

Dolby Dolby Digital Plus / Dolby Pulse

SRS / DNSe+ SRS Theater Sound HD

dts 2.0+ Digital Out / DTS Premium Audio DTS Premium Audio

3D Sound Yes

Sound Customizer No

Speaker Type Down Firing + Full Range

Sound Output (RMS) 10W x 2

Woofer No

Sound Amp IC TI | TAS5745

2-1

Page 10

2-2

2. Product specications

Item UE**F6100AW

Audio

SMART TV Functionality

Speaker Rated Power 10W x 2

Woofer Speaker Rated Power No

Analog 2Ch

Digital Optical

Smart Hub No

Smart Guide No

Family Story No

Movie & TV Shows No

Fitness No

Apps No

Kids No

Social No

Music, Photos & Clip No

Samsung SMART View No

Your Video 2.0 No

Social TV No

Samsung Sports Experience (SSE) No

VESA Standard

Smart Interaction

Feature

Samsung Apps No

Smart Scene No

Skype™ on Samsung TV No

Web Browser No

AllShare Control No

Recommendation Bar No

Screw Size M8

Camera Built-in No

Face Recognition No

Hand Gesture Recognition No

Voice Recognition (Embedded) No

Voice Recognition (Server) No

NLU (Natural Language Understanding) No

Camera App No

Samsung TV Apps supported No

Samsung 3D Yes

3D Converter Yes

Dual View N/A

History Yes

Smart Phone Remote support No

Smart Evolution Support No

Extended PVR Yes

Page 11

2-3

2. Product specications

Item UE**F6100AW

Feature

Time Shift Yes

Allshare Play No

ConnectShare™ (USB2.0) Movie

AllShare Cast No

RUI NO

RVU N/A

WiFi Direct No

Wireless LAN Built-in No

Wireless LAN Adaptor Support No

BT HID Built-in Yes

USB HID Support Yes

Network Speaker Support N/A

OSD Language 26 Europeanl Languages

Samsung IR Blaster Support No

User Interface Golden Bridge

Digital Noise Filter Yes

Analog Noise Filter N/A

MHL No

Sound Share Yes

WiDi N/A

InstaPort S (HDMI quick switch) No

HDMI 1.4 3D Auto Setting Yes

HDMI 1.4 A/Return Ch. Support Yes

EPG Yes

Teletext (TTX) Yes

Triple Protector N/A

Miracast Yes

Anynet+ (HDMI-CEC) Yes

BD Wise Plus Yes

Auto Channel Search Yes

Auto Power Off Yes

Auto Volume Leveler Yes

Caption (Subtitle) Yes

2 Tuner No

Clock&On/Off Timer Yes

Game Mode Yes

Picture-In-Picture Yes

Sleep Timer Yes

Page 12

2-4

2. Product specications

Item UE**F6100AW

Feature

Additional Feature

S/W

System

V-Chip Yes

Embeded POP Yes

Channel Auto Store, Signal Level, Fine Tune

Plug&Play Yes

Child Lock Yes

Soccer Mode Yes

Kids Lock N/A

Media Play(USB & DLNA) Yes

Bluetooth Yes

ACS N/A

IP Video Closed Caption No

Self Diagnosis Yes

Software Upgrade Yes

HD Connection Guide Yes

Contact Samsung Yes

MCU Name NT13

OS Linux

DTV Tuner TC/T2C/TCS2/T2CS2

Input & Output

Analog Tuner Yes

CI/ CI+ CI+ (1.3)

Broadcast System

ATV Sound System BK, DK, NICAM, MPEG1

DTV Video System

DTV Sound System Dolby

Tuner Vendor & Model

HDMI 2

Resolution 1920 x 1080

DVI Port Port1 Type

PC Max Resolution 1920 x 1080 | 60 Hz

USB 1

Port 1 Type Host

Port 2 Type No

DVB-T/C/S2 (UK and Nordic : T2/C/S2),

PAL, SECAM, NT4.4

DVB-T/C/S2 (UK and Nordic : T2/C/S2),

PAL, SECAM, NT4.4

TC - SEM | DTOS40EIH035A

T2C - SEM | DNTS403EH105A

TCS2 - SEM | DNSS243IH105A

T2CS2 - SEM | DNTS243EH105A

Port 3 Type No

OS Linux

Page 13

2-5

2. Product specications

Item UE**F6100AW

Input & Output

Component In (Y/Pb/Pr) 1

Composite In (AV) 1 (Common Use for Component Y)

Ethernet (LAN) No

Headphone 1

Digital Audio Out (Optical) 1

Audio Out (Mini Jack / LR) No

PC In (D-sub) No

PC Audio In (Mini Jack) No

DVI Audio In (Mini Jack) 1

RF In (Terrestrial/Cable Input) 1

RF In (Satelite Input) 1

RS232C (AV CONTROL) No

SCART 1

CI Slot 1

Coaxial No

EX-Link No

Monitor Output No

Design

ECO

Security

Accessory

DVI

Resolution 1920 x 1080i 60

DVI Port Port1 Type

PC Max Resolution 1920 x 1080 | 60 Hz

Design ToC

Bezel Type NNB

Slim Type Slim 1

Front Color Black

Light Effect (Deco) No

Stand Type Quad

Swivel (Left/Right) Yes

Emission ToC

Front Resin PC+G/F

Stand Packing Type Bundle

Energy Efciency Class TBD

Eco Mark EU Ecolabel

Eco Label Yes

Eco Sensor Yes

Kensington Lock Yes

3D Active Glasses (Included) 2 (SSG-5100GB)

IR Blaster (Included) No

Page 14

2-6

2. Product specications

Item UE**F6100AW

Accessory

Wireless LAN Adaptor (Included) No

Network Speaker (Included) No

MOIP Camera (Included) No

Wireless Keyboard (Included) No

Remote Controller Model TM1240

Battery (for Remote Control) Yes

Mini Wall Mount Support Yes

Ultra Slim Wall Mount Support No

VESA Wall Mount Support Yes

Slim Gender Cable No

ANT-Cable No

Power Cable Yes

User Manual Yes

E-Manual Yes

Floor Stand Support No

Page 15

2-7

2. Product specications

2-2. Detailed Specications

2-2-1. Model Comparison

Model UE**F6100AW

Front View

Detail View

Front Color Black

32"

40"

Dimensions

(W x H x D)

46"

55"

32"

40"

Weight

46"

55"

Panel Type Black

Set with Stand 743.8 x 508.7 x 191.7 mm

Set without Stand 743.8 x 441.7 x 49.5 mm

Set with Stand 934 x 617.4 x 235 mm

Set without Stand 934 x 548.6 x 49.6 mm

Set with Stand 1065.4 x 697.3 x 235 mm

Set without Stand 1065.4 x 622.5 x 49.6 mm

Set with Stand 1256 x 798.6 x 235 mm

Set without Stand 1256 x 729.3 x 19.2 mm

Set with Stand 5.8 kg

Set without Stand 5.1 kg

Set with Stand 10.4 kg

Set without Stand 8.7 kg

Set with Stand 13.1 kg

Set without Stand 11.5 kg

Set with Stand 18.3 kg

Set without Stand 16.9 kg

* W : Width H : High D : Depth

Internal Memory 4 G

DDR 1 G

Feature 3D / USB HID / DLNA / Full Browsing / Miracast

Page 16

2-8

2. Product specications

2-2-2. Feature & Specications

Model UE32F6100AW

Feature

Digital-TV, RF, 2-HDMI, 1-Component,1-A/V, 1-USB2.0(Media Play)•

PIP(in HDMI 1, 2 Component and Sub picture is available only in TV mode(DTV/ATV))•

• CMR (Clear Motion Rate) : 200

Dolby Digital Plus Pulse, DTS Premium Sound 5.1, DTS Studio Sound•

Specications

Item Description

LCD Panel 32 inch FHD 120 Hz

Input Signal Frequency Horizontal : 31~80 kHz

Vertical : 56 ~ 75 Hz

Input Sync Signal H/V Separate, TTL, P. or N.

Display Colors 1.07 B

Maximum Resolution Horizontal : 1920 Pixels

Vertical : 1080 Pixels

Input Signal Analog 0.7 Vp-p ± 5% positive at 75Ω, internally terminated

Maximum Pixel Clock Rate 138 MHz

Active Display (H x V)*

* Horizontal x Vertical

AC Power Voltage & Frequency AC220-240 V ~ 50/60 Hz

Power Consumption 92 W (Under 0.3 W, Stand by)

TV System Tunning Frequency Synthesize (Refer to detailed Frequency Table)

Environmental Considerations Operating Temperature : 50˚F ~ 104˚F (10˚C ~ 40˚C)

Audio Specications MAX Internal Audio Output Power : Each 10 W (Left/Right)

698.4 (H) X 392.85 (V) mm

System DVB-T/C/S2 (UK and Nordic : T2/C/S2), PAL, SECAM, NT4.4

Sound BK, DK, NICAM, MPEG1, Dolby Digital +

Operating Humidity : 10% ~ 80%, non-condensing

Storage Temperature : -13˚F ~ 113˚F (-25˚C ~ 45˚C)

Storage Humidity : 5% ~ 95%, non-condensing

Equalizer : 5 Band

Output Frequency : RF : 20 Hz ~ 15.4 kHz

AV/Componet/HDMI : 20 Hz ~ 20 kHz

Page 17

2-9

2. Product specications

Model UE40F6100AW

Feature

Digital-TV, RF, 2-HDMI, 1-Component,1-A/V, 1-USB2.0(Media Play)•

PIP(in HDMI 1, 2 Component and Sub picture is available only in TV mode(DTV/ATV))•

• CMR (Clear Motion Rate) : 200

Dolby Digital Plus Pulse, DTS Premium Sound 5.1, DTS Studio Sound•

Specications

Item Description

LCD Panel 40 inch FHD 120 Hz

Input Signal Frequency Horizontal : 31~80 kHz

Vertical : 56 ~ 75 Hz

Input Sync Signal H/V Separate, TTL, P. or N.

Display Colors 1.07 B

Maximum Resolution Horizontal : 1920 Pixels

Vertical : 1080 Pixels

Input Signal Analog 0.7 Vp-p ± 5% positive at 75Ω, internally terminated

Maximum Pixel Clock Rate 138 MHz

Active Display (H x V)*

* Horizontal x Vertical

AC Power Voltage & Frequency AC220-240 V ~ 50/60 Hz

Power Consumption 122 W (Under 0.3 W, Stand by)

TV System Tunning Frequency Synthesize (Refer to detailed Frequency Table)

Environmental Considerations Operating Temperature : 50˚F ~ 104˚F (10˚C ~ 40˚C)

Audio Specications MAX Internal Audio Output Power : Each 10 W (Left/Right)

885.6 H x 498.15 V mm

System DVB-T/C/S2 (UK and Nordic : T2/C/S2), PAL, SECAM, NT4.4

Sound BK, DK, NICAM, MPEG1, Dolby Digital +

Operating Humidity : 10% ~ 80%, non-condensing

Storage Temperature : -13˚F ~ 113˚F (-25˚C ~ 45˚C)

Storage Humidity : 5% ~ 95%, non-condensing

Equalizer : 5 Band

Output Frequency : RF : 20 Hz ~ 15.4 kHz

AV/Componet/HDMI : 20 Hz ~ 20 kHz

Page 18

2-10

2. Product specications

Model UE46F6100AW

Feature

Digital-TV, RF, 2-HDMI, 1-Component,1-A/V, 1-USB2.0(Media Play)•

PIP(in HDMI 1, 2 Component and Sub picture is available only in TV mode(DTV/ATV))•

• CMR (Clear Motion Rate) : 200

Dolby Digital Plus Pulse, DTS Premium Sound 5.1, DTS Studio Sound•

Specications

Item Description

LCD Panel 46 inch FHD 120 Hz

Input Signal Frequency Horizontal : 31~80 kHz

Vertical : 56 ~ 75 Hz

Input Sync Signal H/V Separate, TTL, P. or N.

Display Colors 1.07 B

Maximum Resolution Horizontal : 1920 Pixels

Vertical : 1080 Pixels

Input Signal Analog 0.7 Vp-p ± 5% positive at 75Ω, internally terminated

Maximum Pixel Clock Rate 138 MHz

Active Display (H x V)*

* Horizontal x Vertical

AC Power Voltage & Frequency AC220-240 V ~ 50/60 Hz

Power Consumption 128 W (Under 0.3 W, Stand by)

TV System Tunning Frequency Synthesize (Refer to detailed Frequency Table)

Environmental Considerations Operating Temperature : 50˚F ~ 104˚F (10˚C ~ 40˚C)

Audio Specications MAX Internal Audio Output Power : Each 10 W (Left/Right)

1018.08 H x 572.67 V mm

System DVB-T/C/S2 (UK and Nordic : T2/C/S2), PAL, SECAM, NT4.4

Sound BK, DK, NICAM, MPEG1, Dolby Digital +

Operating Humidity : 10% ~ 80%, non-condensing

Storage Temperature : -13˚F ~ 113˚F (-25˚C ~ 45˚C)

Storage Humidity : 5% ~ 95%, non-condensing

Equalizer : 5 Band

Output Frequency : RF : 20 Hz ~ 15.4 kHz

AV/Componet/HDMI : 20 Hz ~ 20 kHz

Page 19

2-11

2. Product specications

Model UE55F6100AW

Feature

Digital-TV, RF, 2-HDMI, 1-Component,1-A/V, 1-USB2.0(Media Play)•

PIP(in HDMI 1, 2 Component and Sub picture is available only in TV mode(DTV/ATV))•

• CMR (Clear Motion Rate) : 200

Dolby Digital Plus Pulse, DTS Premium Sound 5.1, DTS Studio Sound•

Specications

Item Description

LCD Panel 55 inch FHD 120 Hz

Input Signal Frequency Horizontal : 31~80 kHz

Vertical : 56 ~ 75 Hz

Input Sync Signal H/V Separate, TTL, P. or N.

Display Colors 1.07 B

Maximum Resolution Horizontal : 1920 Pixels

Vertical : 1080 Pixels

Input Signal Analog 0.7 Vp-p ± 5% positive at 75Ω, internally terminated

Maximum Pixel Clock Rate 138 MHz

Active Display (H x V)*

* Horizontal x Vertical

AC Power Voltage & Frequency AC220-240 V ~ 50/60 Hz

Power Consumption 128 W (Under 0.3 W, Stand by)

TV System Tunning Frequency Synthesize (Refer to detailed Frequency Table)

Environmental Considerations Operating Temperature : 50˚F ~ 104˚F (10˚C ~ 40˚C)

Audio Specications MAX Internal Audio Output Power : Each 10 W (Left/Right)

1209.6 (H) X 680.4 (V) mm

System DVB-T/C/S2 (UK and Nordic : T2/C/S2), PAL, SECAM, NT4.4

Sound BK, DK, NICAM, MPEG1, Dolby Digital +

Operating Humidity : 10% ~ 80%, non-condensing

Storage Temperature : -13˚F ~ 113˚F (-25˚C ~ 45˚C)

Storage Humidity : 5% ~ 95%, non-condensing

Equalizer : 5 Band

Output Frequency : RF : 20 Hz ~ 15.4 kHz

AV/Componet/HDMI : 20 Hz ~ 20 kHz

Page 20

2-12

2. Product specications

2-3. Accessories

Product Description Code. No Remark

Remote Control

Batteries (AAA x 2)

Power Cord 3903-000849

Warranty Card / Regulatory Guide BN68-03548J / BN68-04972A

User Manual BN68-04906C

3D Active Glasses

(for 40" models and above)

AA59-00743A

(4301-000121)

BN96-25614A

Holder-Ring BN61-07295A

Holder-Wire Stand BN61-08370A

Cloth-clean BN63-01798B

NOTE

The part code for some accessories may differ depending on your region.

Page 21

2-13

2. Product specications

2-4. Viewing the Functions

2-4-1. Auto Motion Plus 120 Hz

Function Naming 

120 Hz FRC + MJC : Auto Motion Plus 120 Hz -

Detail Specications 

Function (OSD) 120 Hz FRC

Off

Clear

Standard

Smooth

Custom

Demo

(repeat)

(interpolation)

120Hz Motion Enhancement 

Off

Judder reduction (only 24p source)

Off Off

Off High

Medium Medium

High High

Level variable

(0~10)

Demo

(Standard / Off)

Blur reduction

Off Low / Mudium / High Demo

Page 22

2-14

2. Product specications

2-4-2. Supported Formats

Supported Subtitle Formats 

Exterminal

Name File Extension

MPEG-4 Timed text Timed text .ttxt

SAMI .smi

SubRip .srt

SubViewer .sub

Micro DVD .sub or .txt

SubStation Alpha .ssa

Advanced SubStation Alpha .ass

Powerdivx .psb

Internal

Name File Extension

Xsub AVI

SubStation Alpha MKV

Advanced SubStation Alpha MKV

SubRip MKV

MPEG-4 Timed text MP4

Supported Music File Formats 

File Extension Type Codec Comments

*.mp3 MPEG MPEG1 Audio Layer 3

*.m4a

MPEG4 AAC*.mpa

*.aac

*.ac FLAC FLAC Supports up to 2 channel

*.ogg OGG Vorbis Supports up to 2 channel

WMA 10 Pro supports up to 5.1

*.wma WMA WMA

*.wav wav wav

*.mid

*.midi

*.ape ape ape

midi midi type 0, type 1 are supported.

channel. WMA lossless audio is not supported. Supports up to M2 prole (except LBR mode)

Page 23

2-15

2. Product specications

Supported Video Formats 

File

Extension

*.avi

*.mkv

*.asf

*.wmv

*.mp4

*.3gp

*.vro

*.mpg

*.mpeg

*.ts

*.tp

*.trp

*.mov

*.v

*.vob

*.svi

Container Video Codec Resolution

Divx 3.11 / 4 / 5 / 6

1920 x

1080

1280 x 720

1920x1080

AVI

MKV

ASF

MP4

3GP

MOV

FLV VRO VOB

SVAF

MPEG4 SP/ASP

H.264 BP/MP/HP

Motion JPEG 640 x 480

Microsoft MPEG-4 v3

Window Media Video

v7,v8

Window Media Video v9

MPEG2

Frame rate

(fps)

6~30

Bit rate

(Mbps)

Audio Codec

AC3

LPCM

ADPCM(IMA,

MS)

AAC

HE-AAC

WMA

DD+

MPEG(MP3)

G.711(A-Law,

μ-Law)

*.m2ts

*.mts

*.divx

*.webm WebM VP8 1920 x1080 20 Vorbis

MPEG1

MVC

640 x 480

VP6 6~30 4

24/25/30 60

Other Restrictions 

Codecs may not function properly if there is a problem with the content data. Video content does not play or does not play correctly if there is an error in the content or container. "Sound or video may not work if they have standard bit rates/ frame rates above the TV’s compatibility ratings." If the Index Table is wrong, the Seek (Jump) function does not work. "When playing video over a network connection, the video may not play smoothly because of data transmission speeds." Some USB/digital camera devices may not be compatible with the player.

Video Decorders 

Supports up to H.264, Level 4.1 (does not support FMO/ASO/RS)•

VC1 AP L4 is not supported.•

All video codecs excluding WMV v7, v8, MSMPEG4 v3, MVC, and VP6:•

Below 1280 x 720: 60 frame max -

Above 1280 x 720: 30 frame max -

GMC is not supported.•

Supports SVAF top/bottom and left/right only.•

Supports Blu-ray/DVD MVC specs only.•

Page 24

2-16

2. Product specications

Audio Decorders 

WMA 10 Pro supports up to 5.1 channels. Supports up to M2 prole. (Excluding M0 LBR mode)•

WMA lossless audio is not supported.•

Vorbis is supported for up to 2 channels.•

DD+ is supported for up to 5.1 channels.•

Page 25

2-17

2. Product specications

2-4-3. 3D Display

What is 3D Display? 

This mode is to enables users to view images on the TV/Monitor in 3D by receiving the video signal in 3D format from sources such as 3D games and titles. The human brain constructs a 3 dimensional image from the two images entering both eyes. The depth of a 3 dimensional images is determined by the horizontal difference between the images from both the left and right eyes. 3D is displaysed two images alternately on screen equivalent to left and right at TV, and embodies by doing to see each relevant image in left eye and right eye through shutter glasses.

3D Function of Model Series 

LCD / LED / PDP TV LED

Sub Items 120 Hz

Platform (Main) X12

Items

Platform (FRC / Formatter)

2D → 3D Coversion O

3D → 2D O

3D Feature

FRC Feature Auto Motion Plus O

3D Input Format

3D Perspective O

3D Depth O

Auto View (Auto Format Detection) X

3D Optimize O

ATV / AV, PC 2D → 3D O

Component

HDMI

HDMI (PC / DVI) LL, VS, Check ker BD, FS X

HDMI (PC / DVI)

DTV

2D → 3D O

SS, TB O

2D → 3D O

SS, TB O

FP 1080P 24 / 25 / 30

FP 720P 50 / 60

FP 1080i 50 / 60

2D → 3D O

SS, TB O

MPO O

SVAF IES (SS, BT) O

MVC 1080P 24 / 25 /30

MVC 720P 50 / 60

MVC 1080i 50 / 60

MVC 720P 24 / 25 /30

2D → 3D O

SS, TB O

DVB_Phasel (SS, BT) O

ATSC_KR30 O

Fox-FT1 (SDC)

Fox-FT2 (AUO / CMI)

Echo-Fs (Sharp 3D)

NT7231 2 (Sharp 2D)

Page 26

2. Product specications

Surpported 3D Resolutions 

These specications apply to a display ratio of 16:9 only.

3D Format: L/R, T/B•

Resolution Frequency (Hz)

1280 x 720p 59.94 / 60

1920 x 1080i 59.94 / 60

1920 x 1080p 23.98 / 24 / 29.97 / 30 / 59.94 / 60

3D Format: Frame Packing•

Resolution Frequency (Hz)

1280 x 720p 59.94 / 60

1920 x 1080i 59.94 / 60

1920 x 1080p 23.98 / 24 / 29.97 / 30

Component•

Resolution Frequency (Hz)

1280 x 720p 59.94 / 60

1920 x 1080i 59.94 / 60

1920 x 1080p 23.98 / 24 / 29.97 / 30 / 59.94 / 60

Digital Channel•

Resolution Frequency (Hz)

1280 x 720p 59.94 / 60

1920 x 1080i 59.94 / 60

3D Format Test 

3D Format : There are several 3D formats existing on how to merge Left and Right images.

Format Input images Test Method

Frame Packin

(HDMI 1.4)

Top & Bottom

Side by Side

2D → 3D

Able to test only by HDMI 1.4 BD Player or MSPG-4600MT(Master Device)

Using Format_test.bmp

Check in the PC(HDMI) source. PC resolution and format resolution must be same•

Wearing 3D glass, left eye sees only ‘L’ letter, right eye sees only ‘R’ letter (close • your eyes one by one)

Using Format_test.bmp

Check in the PC(HDMI) source. PC resolution and format resolution must be same•

Wearing 3D glass, left eye sees only ‘L’ letter, right eye sees only ‘R’ letter (close • your eyes one by one)

Check in the normal 2D source. Check not in the test pattern but in the actual video.

Left/Right black region will grow more and more as the depth goes higher.•

2-18

Page 27

3. Disassembly and Reassemble

3. Disassembly and Reassembly

This section of the service manual describes the disassembly and reassembly procedures for the LED TV.

This LED TV contains electrostatically sensitive devices. Use caution when handling these components.

WARNING

3-1. Disassembly and Reassembly

Disconnect the LED TV from the power source before disassembly.1.

Follow these directions carefully; never use metal instruments to pry apart the cabinet.2.

CAUTION

3-1-1. LED TV

32 / 40 / 46 Inches 

Place TV face down on cushioned table.

If there is no additional coment, it is same for all inches.3.

Description Picture Description Screws

Remove 4 screws from the ASSY

GUIDE P-STAND.

Remove STAND.

Torque :

9~11Kgf.cm.

128~156psi

6003-001782

SCREW-MACHINE

M4.0, L12.0 BLK

3-1

Page 28

3-2

3. Disassembly and Reassemble

Description Picture Description Screws

Remove the COVER-JACK after push

the locking in both sides.

COVER-JACK

Remove screws of ASSY COVER

P-MIDDLE, REAR.

32 inch : 9 EA •

40 inch : 14 EA•

46 inch : 14 EA •

32 inch : 2 EA •

40 inch : 2 EA•

46 inch : 3 EA•

Torque : 7~8Kgf.cm. 100~113psi

6001-002755

SCREW-MACHINE

M3.0, L6.0 BLK

Torque :

9~11Kgf.cm.

128~156psi

6003-001782

SCREW-MACHINE

M4.0, L12.0 BLK

Page 29

3-3

3. Disassembly and Reassemble

Description Picture Description Screws

Disconnect the ASSY BOARD P-JOG

SWITCH & IR Cable.

NOTE

First remove the cable before you remove the ASSY COVER P-MIDDLE, REAR.

Remove the ASSY COVER P-MIDDLE,

REAR.

Remove the Power Cables and Speaker

Cables.

Remove the LVDS Cable and Panel Drive Cable.

NOTE

ASSY BOARD P-JOG SWITCH & IR Cable

Power Cable

Applied to Double locking.

Flip up the locking tab on top of the 1. connector.

Squeeze the edge of the connector 2. to release the second tab lock and gently pull the connector away.

Remove the screws of ASSY PCB

MAIN.

Speaker Cable

LVDS Cable

Panel Drive Cable

Torque : 7~8Kgf.cm. 100~113psi

6001-002756

SCREW-MACHINE

M3.0, L6.0 WHT

Page 30

3-4

3. Disassembly and Reassemble

Description Picture Description Screws

Remove the screws of DC VSS-LED TV

PD BD.

Remove the ASSY SPEAKER (L/R).

Remove the 4 screws of ASSY T CON

and unlock the locking of T CON Cable.

Speakers(L) Speakers(R)

Torque : 7~8Kgf.cm. 100~113psi

6001-002756

SCREW-MACHINE

M3.0, L6.0 WHT

Torque : 7~8Kgf.cm. 100~113psi

T CON Cable

Completed disassembly.

Reassembly procedures are in the reverse order of disassembly procedures.

Panel.•

NOTE

6001-002756

SCREW-MACHINE

M3.0, L6.0 WHT

Page 31

3-5

3. Disassembly and Reassemble

55 Inches 

Description Picture Description Screws

Place TV face down on cushioned table.

Remove 4 screws from the ASSY

GUIDE P-STAND.

Remove STAND.

Remove screws of ASSY COVER

P-REAR.

55 inch : 4 EA •

Torque :

9~11Kgf.cm.

128~156psi

6003-001782

SCREW-MACHINE

M4.0, L12.0 BLK

Torque : 7~8Kgf.cm. 100~113psi

6001-002755

SCREW-MACHINE

M3.0, L6.0 BLK

55 inch : 4 EA •

SCREW-MACHINE

M4.0, L12.0 BLK

Torque :

9~11Kgf.cm.

128~156psi

6003-001782

Page 32

3-6

3. Disassembly and Reassemble

Description Picture Description Screws

Remove 17 screws of ASSY COVER

P-MIDDLE.

Remove 1 screws of ASSY COVER P-MIDDLE.

CAUTION

Becareful when you lift up the ASSY COVER P-MIDDLE, It's really sharp.

Disconnect the ASSY BOARD P-JOG

SWITCH & IR Cable.

NOTE

ASSY BOARD P-JOG SWITCH & IR Cable

Torque : 7~8Kgf.cm. 100~113psi

6001-002755

SCREW-MACHINE

M3.0, L6.0 BLK

Torque :

9~11Kgf.cm.

128~156psi

6003-001782

SCREW-MACHINE

M4.0, L12.0 BLK

First remove the cable before you remove the ASSY COVER P-MIDDLE.

Lift up the ASSY COVER P-MIDDLE.

Remove the ASSY COVER P-MIDDLE.

Page 33

3-7

3. Disassembly and Reassemble

Description Picture Description Screws

Remove the Power Cables and Speaker

Cables.

Remove the LVDS Cable and Panel Drive Cable.

NOTE

Applied to Double locking.

Flip up the locking tab on top of the 1. connector.

Squeeze the edge of the connector 2. to release the second tab lock and gently pull the connector away.

Remove the screws of ASSY PCB

MAIN.

Power Cable

Speaker Cable

LVDS Cable

Power Cable

Panel Drive Cable

Torque : 7~8Kgf.cm. 100~113psi

Remove the screws of DC VSS-LED TV

PD BD.

Remove the ASSY SPEAKER (L/R).

Speakers(L) Speakers(R)

6001-002756

SCREW-MACHINE

M3.0, L6.0 WHT

Torque : 7~8Kgf.cm. 100~113psi

6001-002756

SCREW-MACHINE

M3.0, L6.0 WHT

Page 34

3-8

3. Disassembly and Reassemble

Description Picture Description Screws

Remove the 4 screws of ASSY T CON

and unlock the locking of T CON Cable.

Completed disassembly.

Panel.•

ASSY COVER P-MIDDLE.•

T CON Cable

Torque : 7~8Kgf.cm. 100~113psi

6001-002756

SCREW-MACHINE

M3.0, L6.0 WHT

NOTE

Reassembly procedures are in the reverse order of disassembly procedures.

Page 35

3-9

3. Disassembly and Reassemble

CROSS #2(3.56) RECESS

B 8.0R

★ C 0.6 ± 0.1

M4.0 x 1.8 TAPPING △ B-TYPE

CROSS #2(3.08 특수 Punch D:7.5 RECESS

M3 x 0.5 PITCH SCALOCK

TRAP 도포

인치

CROSS #2(★M3.0F) RECESS

M3 x 0.5 PITCH SCALOCK

TRAP 도포

인치

Screw Size

Code No. COLOR A (mm) B (mm) C (mm) D (mm) E (mm) Screw Image

6003-001782 BLACK 7.80~8.20 1.85~1.95 3.81~3.91 11.4~12.0 -

6001-002755 BLACK 7.1~7.5 1.9~2.0 2.98~3.02 5.7~6.0 4.4~5.4

6001-002756 WHITE 5.6~6.0 1.15~1.25 2.92~2.98 3.7~4.0 4.4~5.4

Page 36

3. Disassembly and Reassemble

3-1-2. ASSY BOARD P-RF-MODULE

Description Picture Description Refer

Preparation : BN81-00001A (Registered in

Jig material)

Twist the jig after inserting ASSY BOARD

P-RF-MODULE(B/T module) and ASSY COVER P-MIDDLE,REAR.

NOTE

Reassembly procedures are in the reverse order of disassembly procedures.

3-10

Page 37

1.ExplodedView&PartList

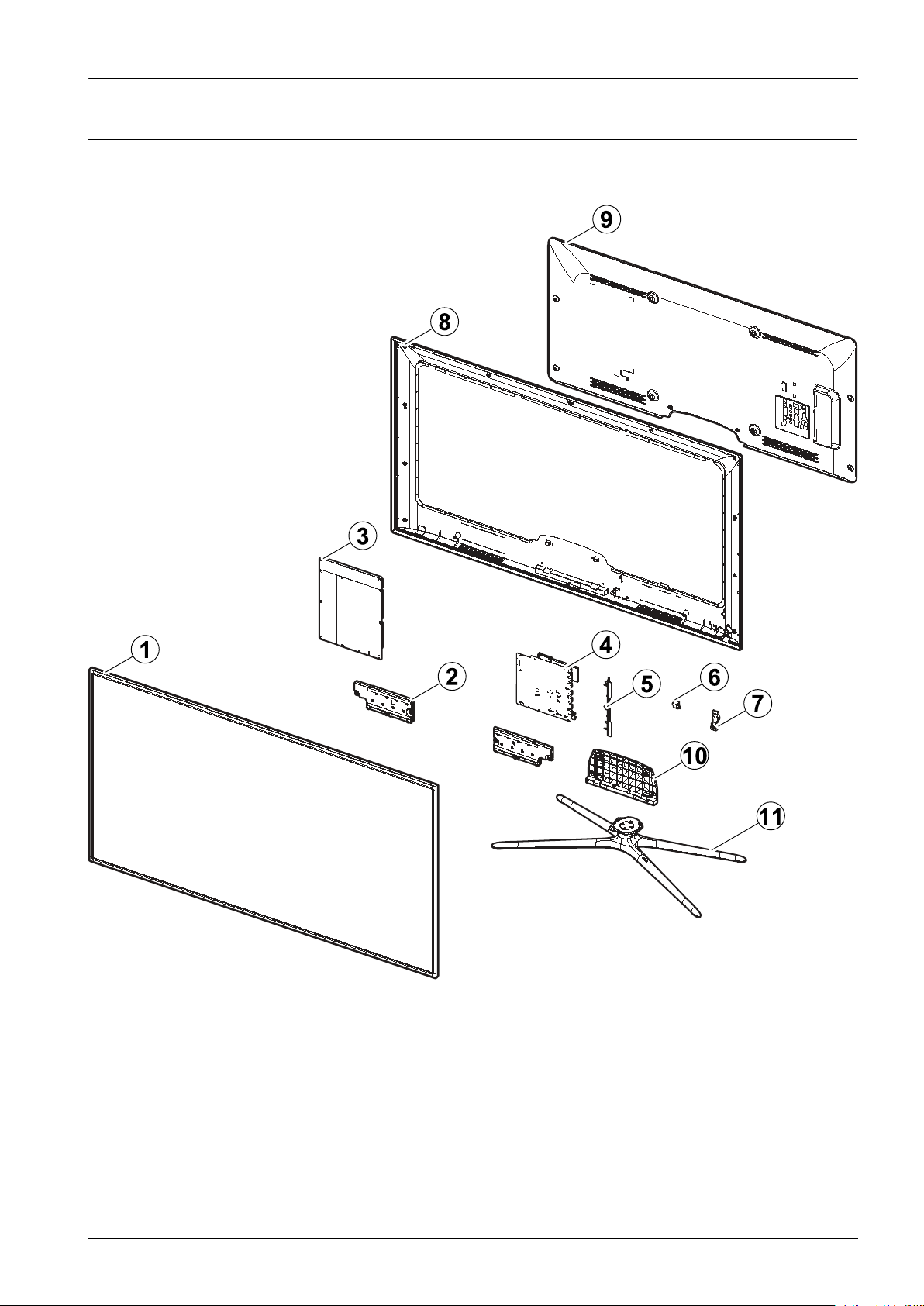

ExplodedView

ExplodedViewsandPartsList

Page 38

ExplodedViewsandPartsList

PartsList

No.Lvl.Loc.MaterialCodeDescription&SpecicationSNAQty.

12PANELBN95-00895APRODUCTLCD-AMLCD;

LSF550HJ02,CY-HF550CSL

22SP01ABN96-25565CASSYSPEAKERP;6ohm,10W,Enclosure_5300SA1

32P001ABN44-00625ADCVSS-LEDTVPDBD;

L55X1Q_DSM,PSLF181X0

42M0014BN94-06165ZASSYPCBMAIN;F6100,55,XCSA1

53BN61-09059AHOLDER-SIDEAV;

UF6100,HIPS,BK0020,HB,EO/

62BTBN96-25376AASSYBOARDP-RF-MODULE;Bluetooth

Module,

73BN96-26401PASSYBOARDP-JOGSWITCH&IR;

UE55F6100,F

82M001ABN96-25528CASSYCOVERP-MIDDLE;UF6100/6170

55,EUROP

92R001ABN96-25539CASSYCOVERP-REAR;UF6100

55,EUROPE/CIS,P

102SG01ABN96-25543AASSYGUIDEP-STAND;UF610040,QUADSA1

112SB04ABN96-25365AASSYST ANDP-BASE;

UF5500,50,PC+ABS,V0,BK

SA1

SNA1

SA1

Page 39

ExplodedViewsandPartsList

2.ElectricalPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

UE55F6100AWXXN(TS01)

1R001ABN90-04140NASSYCOVERREAR;UF6K1SNA

.2R001ABN96-25539CASSYCOVERP-REAR;UF610055,EUROPE/CIS,P1SA

..3BN60-00162ZSP ACER-FOAM;FOAM,50000mm,DARKGRAY ,0.35T1SNA

..3BN63-08448BGASKET-EMI;51U/SLIM,ConductiveFabric,14SNA

..3BN63-09121DSHEET -INSULA TORSMPS;UE6500,40/46/55,PP,1SNA

..3R001BN63-10184ACOVER-REAR;F610055",PCM,T0.41SNA

..3T0071BN64-02263DINLA Y -TERMINAL;UF6100,55,EO/CIS,PSSHEE1SNA

..3BN68-05188GLABEL-TERMINALSIDE;UF6100,EU/CIS,PET,T01SNA

1BN90-04369FASSYCOVERMIDDLE;UF6K551SNA

.26001-002755SCREW-MACHINE;BH,+,M3,L6,ZPC(BLK),SWRCH117SA

.2SCREW6003-001782SCREW-TAPTYPE;BH,+,B,M4,L12,ZPC(BLK),SWR1SA

.2M001ABN96-25528CASSYCOVERP-MIDDLE;UF6100/617055,EUROP1SA

..30203-001598TAPE-FILAMENT;#8915,0.15,12,55000,CLR0SNA

..3SCREW6003-000115SCREW-TAPTYPE;BH,+,B,M3,L6,ZPC(BLK),SWRC2SNA

..3BN63-08608BCOVER-SHEET;Rhcm,PEVinyl,T0.04,80MM,204SNA

..3R002ABN63-10191BCOVER-MIDDLE;F6100/633055,PCV2/PC+ABS1SNA

...40103-007268RESIN-PC;TN-1045M,70784,TP0010,0.8,3.0600SNA

...40103-009587RESIN-PCABS;NE-1010,431322,RD0071,1.5V1400SNA

..3BN63-10851ASHEET -COVER;UF5000,PET ,0.1,45,16,BLACK2SNA

..3BN96-26401PASSYBOARDP-JOGSWITCH&IR;UE55F6100,F1SA

...4EC13BN39-01771CLEADCONNECTOR;UE55F6100,CableConnector1SNA

...45W AYBN96-26401AASSYBOARDP-JOGSWITCH&IR;UE32F5000,F1SNA

1S001ABN90-04383WASSYST AND;UF6500461SNA

.2SB04ABN96-25365AASSYST ANDP-BASE;UF5500,50,PC+ABS,V0,BK1SA

..36002-001294SCREW-T APPING;BH,+,,M4,L16,ZPC(BLK)4SA

..3SCREW6003-001425SCREW-TAPTYPE;BH,+,B,M4,L25,ZPC(BLK),SWR4SNA

..3SCREW6003-001785SCREW-TAPTYPE;FH,+,B,M4,L8,ZPC(BLK),SWRC4SA

..3SCREW6003-001832SCREW-TAPTYPE;FH,+,B,M4,L30,ZPC(BLK),SWR1SNA

..3BN61-07159CHOLDER-SWIVEL,TOP;46/50/55QUADST AND,AC1SNA

..3BN61-07739ABRACKET -SWIVEL,BOTTOM;UD800046/55QUAD,1SNA

..3BN61-07745ABRACKET -SWIVEL,TOP;UD800046"/55"QUAD,S1SNA

..3BN61-08737AHOLDER-SWIVEL,BOTTOM;46-55SLIMQUADSTA1SNA

...40103-009825RESIN-POM;TS-25A,DarkGray,GY0199,HB6SNA

..3BN61-08738AHOLDER-ST AND,NECK;46-55SLIMQUADSTAND,1SNA

..3BN61-08739ABRACKET -ST AND,TOP;46-55SLIMQUADSTAND,1SNA

..3BN61-08740ABRACKET -ST AND,BOTTOM;46-55SLIMQUADSTA1SNA

..3BN63-05135ECOVER-SHEET;4-LEG,RhcmPEVinyl,T0.05,W62SNA

Page 40

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

..3BN63-10161ACOVER-ST AND,BASE;46-55SLIMQUADSTAND,A1SNA

..3BN63-10703DCOVER-ST AND,TOP-FRONT ;F5500,46,ABS+PC,-,1SNA

..3BN63-10706DCOVER-ST AND,TOP-REAR,LEFT;F5500,46,ABS+1SNA

..3BN63-10709DCOVER-ST AND,TOP-REAR,RIGHT ;F5500,46,ABS+1SNA

...40103-005041RESIN-PC;FR3200TV ,901408,BK0008,1.2mmV-55SNA

..3BN67-00385DRUBBER-FOOT ;RUBBER-FOOT,SILICONE,ROUND,14SNA

.2SG01ABN96-25543AASSYGUIDEP-ST AND;UF610040,QUAD1SA

..3SG03BN61-08823AGUIDE-STAND;UF610055",PC+GF,G/F20%1SNA

...40103-007285RESIN-PC;MW32020GFU,K032202GFV ,BK0007,V2250SNA

...4BN68-00513DLABEL-RESIN;resin,-,artpaper,-,10,25,-,1SNA

..3T0527BN68-00513ALABEL-E,P ASS;ALLMODEL,YUPO(110G),50X15,1SNA

..3BN69-08751AWRAPVINYL-SHRINK;STAND,PLASTICOTHERS,P0SNA

..3BN96-18013EASSYACCESSORY -SCREW;6003-001782,4EA,ALL2SNA

...4SCREW6003-001782SCREW-T APTYPE;BH,+,B,M4,L12,ZPC(BLK),SWR8SA

...4BN69-08203EP ACKING-BAG-SCREW;LDPE,0.05,70,90,TRP,Vi2SNA

1BN90-04578GASSYW/I;UF6K1SNA

.2BN81-08159UP AR TSET-MECHW/I;UF6M,U55FP*1SNA

.2BN81-08159ZP ARTSET-ELECW/I;UF4*~UF8*ELEC1SNA

1BN91-06930EASSYSHIELD;F6100,55,EUROPE1SNA

.26001-003016SCREW-MACHINE;PWH,+,M3.0,L5.0,ZPC(WHT),S9SA

.2BN02-00102BTAPEFILAMENT ;UE7000,#893,0.15,25,50,WHI0SNA

.2EC13BN39-01475VLEADCONNECTOR;UN55F6100,FaltConnector,1SA

.2EC14BN39-01744ALEADCONNECTOR-LEDWIREHARNESS;DIRECTw1SA

.2P001ABN44-00625ADCVSS-LEDTVPDBD;L55X1Q_DSM,PSLF181X01SA

.2FL06BN96-24278MASSYCABLEP-FFC;UE55F6170,FFC,472mm,51P1SA

.2BTBN96-25376AASSYBOARDP-RF-MODULE;BluetoothModule,1SA

..3AS

BN81-08545AA/S-BT ;BluetoothModuleSCREW1SNA

..3BN97-07275AASSYMICOM-BLUETOOTHF/W;BN81-08385A1SNA

...4BN81-08385AAS-BLUETOOTHF/W;BLUETOOTHF/W1SNA

.2SP01ABN96-25565CASSYSPEAKERP;6ohm,10W,Enclosure_53001SA

1BN91-10240AASSYLCM-AMLCD;BN95-00895A1SNA

.2PANELBN95-00895APRODUCTLCD-AMLCD;LSF550HJ02,CY -HF550CSL1SA

..36001-002757SCREW-MACHINE;BH,+,M3,L4,ZPC(WHT),SWRCH16SA

..3BN02-00102BTAPEFILAMENT ;UE7000,#893,0.15,25,50,WHI3SNA

..3BN63-07229HCOVER-SHEET ;rose70",SILICONE,T0.052,W25m1SNA

..3AS109BN63-11085ASHEET-SIDE;F6100,T APE,0.125,25mm,130m,BL3SNA

..3BN68-02471ALABEL-STICKER;WW ,ArtPaper,80,40,A V1SNA

..3BN90-04400AASSYMISC-BLU;SlimF-LED,6K3D1SNA

...4BN02-00152HT APEETC-SHEETFIXING;Y13SlimF-LED,PET3SNA

...4BN61-09001ALGP-DIFFUSESRPLA TE;55inchSFLEDDiffuse1SNA

Page 41

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

...4BN61-09304ASUPPOR T -PLA TE;Y13SLIM/VNB,PC,WHT+CL16SNA

...4BN63-10451ASHEET -REFLECTOR;UXJP175,SHEET*,0.175,1231SNA

...4BN63-10916ASHEET -DIFFUSER;CH273M_55inch_NNB,SHEET*,1SNA

...4BN63-10917ASHEET -DBEF;DBEFD2400_55inchNNB,SHEET*1SNA

...4BN96-25103AASSYFRAMEP-MOLDMIDDLE(U);Y13F-LEDSl1SNA

....5BN60-00748NSP ACER-P ANEL(UP);13SF-LED55,SILICON+T2SNA

....5BN61-08723AFRAME-MOLDMIDDLE(U);Y13F-LEDSlim55",1SNA

...4BN96-25114AASSYFRAMEP-MOLDMIDDLE(D);Y13F-LEDSl1SNA

....5BN60-00744ASP ACER-RUBBER;Y13F-LEDSLIM,SH-0140U+AT1SNA

....5BN60-00748PSPACER-PANEL(DOWN);13SF-LED55,SILICON2SNA

....5BN61-08724AFRAME-MOLDMIDDLE(D);Y13F-LEDSlim55",1SNA

...4BN96-25115AASSYFRAMEP-MOLDMIDDLE(LR);Y13F-LEDS2SNA

....5BN60-00748QSP ACER-P ANEL(LR);13SF-LED55,SILICON+T2SNA

....5BN60-00748RSPACER-PANEL(CORNER);13SF-LED55,SILIC2SNA

....5BN61-08725AFRAME-MOLDMIDDLE(LR);Y13F-LEDSlim55"2SNA

...4BN96-25291AASSYMISCP-CHASSISBOTTOM;Y13SF-LED551SNA

....56001-002757SCREW-MACHINE;BH,+,M3,L4,ZPC(WHT),SWRCH11SA

....56001-003005SCREW-MACHINE;BH,+,M3,L6,ZPC(WHT),SWRCH14SNA

....5BN02-00040CTAPEDOUBLEFACE-D-PLA TE;F-LEDALL,MKT502SNA

....5BN02-00043DT APEETC-SHEETFIXING;Y13slimF-LED,PET2SNA

....5BN61-08161AHOLDER-LED-PCB;Direct-LED,PC,white2SNA

.....60103-009493RESIN-PC;LH-1070W,W92853,WT0107,V-22SNA

....5BN61-08815AHOLDER-SOURCEPCB;SLIM-FLED,ABS+PC,BLK,V4SNA

.....60103-005041RESIN-PC;FR3200TV ,901408,BK0008,1.2mmV-6SNA

....5BN61-09049ABRACKET -W ALLMOUNT;Y13ALLModel,SPCC,T14SNA

....5BN61-09101ASUPPOR T -SOURCEPCB;SF-LED,ABS+PC,V0,GRAY8SNA

.....60103-009930RESIN-PCABS;NH-1017SG,GRAY ,GY0275,V012SNA

....5BN62-00338EINSULA TIONCABI-PDBOARD;Y13SF-LED39"~1SNA

....5CC02BN64-02202ACHASSIS-BOTTOM;Y13F-LED55,EGI-SECC,T0.1SNA

....5BN96-25338AASSYBOARDP-D-LEDINTERFACE;55inchSlim1SNA

....5GL63-00014ASHIELD-EMIGASKETDTB-H390V/XEE;DTB-H3902SNA

...4BN96-25312AASSYMISCP-LEDBAR;55inchSlimDirectL10SNA

...4BN96-25313AASSYMISCP-LEDBAR;55inchSlimDirectL10SNA

..3TCONBN95-00864AASSYTCON;LSF550HJ02,55FHD120NNB1SA

...4BN62-00366AHEA TSINK-PS;F6000,A1050,ANODIZING,80*611SNA

...4BN97-07277AASSYSMD;BN95-00864A1SNA

....50202-001899SOLDER-CREAM;M705-GRN360-K2-VT,25-36um,S2SNA

....5DS01A0401-001192DIODE-SWITCHING;MMBD7000L T1,100V ,200mA,S2SA

....50403-001172DIODE-ZENER;UDZ6.8B,6.65-6.93V ,200MW ,SOD1SNA

....50404-001640DIODE-SCHOTTKY;SS1060HEWS,60V ,1000mA,SOD2SA

Page 42

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

....50404-001643DIODE-SCHOTTKY;B360A,60V ,3000mA,SMA,TP1SA

....50406-001317DIODE-TVS;SMAJ14A,15.6/-/17.2V ,400W ,SMA1SNA

....50406-001324DIODE-TVS;RClamp1502B,16.7/-/-V ,200W ,SOT1SNA

....50406-001438DIODE-TVS;SMCJ14A,15.6/-/17.2V ,1500W ,DO-1SA

....50406-001445DIODE-TVS;RClamp7512N,2.7/2.8/2.9,300W,S2SA

....50406-001483DIODE-TVS;ESD5B5.0ST1G,5,8V/-/7.8V,50W,2SA

....50406-001556DIODE-TVS;NUP4114UCW1,6/-/-V ,180W,SC-883SA

....50406-001578DIODE-TVS;P4SMAJ40A,44.4,51.1,400W,SMA1SA

....50501-000465TR-SMALLSIGNAL;MMBT3904,NPN,350mW,SOT -21SA

....50502-001331TR-POWER;NSS30100LT1G,PNP ,310mW ,SOT -23,T2SA

....50502-001345TR-POWER;FCX491A,NPN,1000mW,SOT89,TR,9004SA

....50502-001346TR-POWER;FCX591A,PNP ,1000mW ,SOT89,TR,30/4SA

....50505-002826FET-SILICON;ZXMN6A07F,N,60V ,1A,0.4ohm,0.1SNA

....50505-003224FET-SILICON;AO6405,P ,-30V ,-5A,0.052ohm,21SA

....5EL020601-002037LED;SMD(TOPVIEW),BLUE,1.6x0.8mm,465/4703SA

....50801-003292IC-CMOSLOGIC;7WB66,BusSwitch,MAB08A,8P1SA

....51105-002227IC-DDR3SDRAM;K4B1G1646G-BCK0,DDR3SDRAM1SA

....51201-003130IC-OPAMP;iML2811SEC,TDFN-EP,TP ,8P ,3x3mm1SA

....51203-006130IC-POSI.FIXEDREG.;S-1172B25-U5T1G,SOT-81SA

....51203-006138IC-POSI.ADJUSTREG.;AP1117DGZ-13-89,TO-21SA

....51203-007191IC-DC/DCCONVERTER;SM4152LA,QFN,48P ,7x7m1SNA

....51203-007447IC-VOL.GENERATOR;RT6503GQW ,QFN,48Z30,7x1SNA

....51203-007552IC-DC/DCCONVERTER;TPS56921PWPR,HTSSOP ,21SA

....51204-003406IC-VIDEOPROCESS;SDP1203,HSFCBGA,756Z30,1SA

....5IS011209-002183IC-SENSOR;S-5851AAA-M6T1U,SOT,6Z30,2.9x11SA

....52007-000040R-CHIP;150ohm,1%,1/10W,TP ,16081SNA

....52007-000043R-CHIP;1Kohm,1%,1/10W,TP ,16082SA

....52007-000052R-CHIP;10Kohm,1%,1/10W,TP ,16084SA

....52007-000060R-CHIP;100Kohm,1%,1/10W,TP ,16081SNA

....52007-000063R-CHIP;150Kohm,1%,1/10W,TP ,16081SA

....52007-000066R-CHIP;20Kohm,1%,1/10W,TP ,16083SNA

....52007-000067R-CHIP;15Kohm,1%,1/10W,TP ,16083SNA

....52007-000070R-CHIP;0ohm,5%,1/10W,TP ,160816SA

....52007-000109R-CHIP;1Mohm,5%,1/10W,TP ,16081SA

....52007-000138R-CHIP;100ohm,5%,1/16W,TP ,100511SA

....52007-000140R-CHIP;1Kohm,5%,1/16W,TP ,10053SNA

....52007-000141R-CHIP;2.2Kohm,5%,1/16W,TP ,10051SNA

....52007-000143R-CHIP;4.7Kohm,5%,1/16W,TP ,100511SNA

....52007-000148R-CHIP;10Kohm,5%,1/16W,TP ,10059SA

....52007-000168R-CHIP;470Kohm,5%,1/16W,TP ,10051SNA

Page 43

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

....52007-000170R-CHIP;1Mohm,5%,1/16W,TP ,10051SNA

....52007-000171R-CHIP;0ohm,5%,1/16W,TP ,10059SNA

....52007-000219R-CHIP;1.2Kohm,1%,1/10W,TP ,16082SA

....52007-000265R-CHIP;1.8Kohm,1%,1/10W,TP ,16081SA

....52007-000336R-CHIP;120Kohm,1%,1/10W,TP ,16083SA

....52007-000455R-CHIP;18Kohm,1%,1/10W,TP ,16081SA

....52007-000491R-CHIP;2.2Kohm,1%,1/10W,TP ,16081SA

....52007-000516R-CHIP;2.7Kohm,1%,1/10W,TP ,16083SNA

....52007-000669R-CHIP;2Kohm,1%,1/10W,TP ,16082SNA

....52007-000726R-CHIP;300ohm,1%,1/10W,TP ,16081SA

....52007-000763R-CHIP;330ohm,1%,1/10W,TP ,16081SNA

....52007-000772R-CHIP;33Kohm,1%,1/10W,TP ,16081SA

....52007-000779R-CHIP;33ohm,1%,1/10W,TP ,16086SA

....52007-000831R-CHIP;39Kohm,5%,1/16W,TP ,10052SA

....52007-000962R-CHIP;5.1Kohm,1%,1/10W,TP ,16083SA

....52007-001038R-CHIP;56Kohm,1%,1/10W,TP ,16081SA

....52007-001090R-CHIP;620ohm,1%,1/10W,TP ,16081SA

....52007-001153R-CHIP;750ohm,1%,1/10W,TP ,16081SA

....52007-001175R-CHIP;8.2Kohm,1%,1/10W,TP ,16081SA

....52007-001199R-CHIP;820ohm,1%,1/10W,TP ,16081SA

....52007-001298R-CHIP;51ohm,5%,1/16W,TP ,10056SNA

....52007-001433R-CHIP;12Kohm,1%,1/10W,TP ,16082SA

....52007-002797R-CHIP;560ohm,5%,1/16W,TP ,10051SA

....52007-002900R-CHIP;11Kohm,1%,1/10W ,TP ,16081SNA

....52007-007107R-CHIP;100Kohm,1%,1/16W,TP ,10051SNA

....52007-007136R-CHIP;4.7Kohm,1%,1/16W,TP ,100510SNA

....52007-007156R-CHIP;1ohm,5%,1/16W,TP ,10052SNA

....52007-007306R-CHIP;100ohm,1%,1/16W,TP ,100518SNA

....52007-007309R-CHIP;12Kohm,1%,1/16W,TP ,1005,0.352SA

....52007-007312R-CHIP;20Kohm,1%,1/16W,TP ,10051SA

....52007-007316R-CHIP;3.3Kohm,1%,1/16W,TP ,10052SNA

....52007-007318R-CHIP;1Kohm,1%,1/16W,TP ,100511SNA

....52007-007517R-CHIP;240ohm,1%,1/16W,TP ,10053SNA

....52007-007651R-CHIP;9.1Kohm,1%,1/10W,TP ,16082SA

....52007-007698R-CHIP;5.1Kohm,1%,1/16W,TP ,10051SNA

....52007-007721R-CHIP;560ohm,1%,1/10W,TP ,16081SA

....52007-007766R-CHIP;2Kohm,1%,1/16W,TP ,10055SNA

....52007-007798R-CHIP;10ohm,1%,1/16W,TP ,100532SA

....52007-008015R-CHIP;75ohm,1%,1/16W,TP ,100518SNA

....52007-008117R-CHIP;2.7Kohm,1%,1/16W,TP ,10051SA

Page 44

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

....52007-008596R-CHIP;0.1ohm,1%,1/4W,TP ,32161SC

....5AD4802203-000257C-CER,CHIP;10nF ,10%,50V ,X7R,TP ,16081SA

....5AD4802203-000489C-CER,CHIP;2.2nF ,10%,50V ,X7R,TP ,10053SA

....5AD4802203-000995C-CER,CHIP;0.047nF ,5%,50V ,C0G,TP ,10052SA

....5AD4802203-001126C-CER,CHIP;0.68nF ,10%,50V ,X7R,TP ,16081SNA

....5AD4802203-001697C-CER,CHIP;0.082nF ,5%,50V ,NP0,TP ,16082SA

....5AD4802203-001851C-CER,CHIP;0.016nF ,5%,50V ,NP0,TP ,16082SNA

....5AD4802203-002711C-CER,CHIP;100nF ,10%,25V ,X7R,TP ,16083SA

....5AD4802203-002982C-CER,CHIP;6.8nF ,10%,50V ,X7R,TP ,10051SA

....5AD4802203-005138C-CER,CHIP;1.8nF ,10%,50V ,X7R,TP ,10053SA

....5AD4802203-005249C-CER,CHIP;100nF ,10%,50V ,X7R,TP ,160812SNA

....5AD4802203-005344C-CER,CHIP;22nF ,10%,25V ,X7R,TP ,1005,0.5T3SNA

....5AD4802203-005918C-CER,CHIP;1000nF ,10%,6.3V ,X7R,TP ,16082SNA

....5AD4802203-006048C-CER,CHIP;100nF ,10%,10V ,X7R,TP ,10059SA

....5AD4802203-006158C-CER,CHIP;100nF ,10%,16V ,X7R,TP ,1005,0.561SNA

....5AD4802203-006320C-CER,CHIP;2200nF ,10%,16V ,X7R,TP ,20121SNA

....5AD4802203-006348C-CER,CHIP;1000nF ,10%,25V ,X5R,TP ,1608,0.3SA

....5AD4802203-006427C-CER,CHIP;4700nF ,10%,16V ,X5R,TP ,20121SA

....5AD4802203-006474C-CER,CHIP;22000nF ,20%,6.3V ,X5R,TP ,20126SA

....5AD4802203-006562C-CER,CHIP;1000nF ,10%,10V ,X5R,TP ,10052SNA

....5AD4802203-006698C-CER,CHIP;1000nF ,10%,25V ,X7R,TP ,1608,0.12SNA

....5AD4802203-006890C-CER,CHIP;10000nF ,20%,6.3V ,X5R,TP ,16088SNA

....5AD4802203-006960C-CER,CHIP;1000nF ,10%,50V ,X7R,TP ,20121SNA

....5AD4802203-007240C-CER,CHIP;22000nF ,20%,6.3V ,X5R,TP ,1608,3SA

....5AD4802203-007270C-CER,CHIP;10000nF ,10%,10V ,X5R,TP ,1608,013SNA

....5AD4802203-007306C-CER,CHIP;10000nF ,10%,25V ,X5R,TP ,2012,131SNA

....52409-001118C-POL YMER,CHIP;47uF,20%,10V ,WT,TP ,3.5X21SA

....52409-001240C-ORGANIC,SMD;33uF,20%,25V ,LR,TP ,7343(1.1SA

....52703-003747INDUCTOR-SMD;22uH,20%,6060,0.135ohm,13002SA

....52703-003803INDUCTOR-SMD;4.7uH,20%,6060,0.031ohm,2701SA

....52703-003862INDUCTOR-SMD;10uH,20%,6060,0.065ohm,19001SA

....52703-003867INDUCTOR-SMD;22uH,20%,4040,1.8T,0.29Ohm,1SA

....52703-003937INDUCTOR-SMD;1uH,20%,7.0x6.47x3.0mm,0.001SA

....52703-004199INDUCTOR-SMD;10uH,20%,7066,2.2mm,0.101Oh1SNA

....52801-003954CRYST AL-SMD;27MHz,30ppm,28-AAN,16pF ,50oh1SA

....53301-002039BEAD-SMD;26ohm,1608,TP24SA

....53601-001386FUSE-SURFACEMOUNT ;125V ,5A,FAST-ACTING,C1SA

....53708-002157CONNECTOR-FPC/FFC/PIC;80P ,0.5mm,SMD-A,AU2SNA

....5EH013711-005601HEADER-BOARDTOCABLE;BOX,8P,1R,2mm,SMD-1SA

....5EH013711-005925HEADER-BOARDTOCABLE;BOX,51P ,1R,0.5mm,S1SA

Page 45

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

....56302-001290GASKET;SMR-TS-4-4.5-3,4.0mm,Ni+Au+SUS+Mg4SNA

....5BN41-01939BPCBMAIN;2013FHD120Hz/240Hz,FR-4,4,1.21SNA

....5BN97-07139AASSYMICOM;F55A1F012,2013.02.05,EEPROM1SNA

.....61107-002224IC-FLASHMEMORY;W25X40CLSSIG,4Mbit,SOP ,81SNA

..3TC-OCBN96-24429AASSYCABLEP-FFC;E6K(3D),E7K(3D),FFC,572SNA

..3BN96-24848AASSYOPENCELL;LSF550HJ02-A,8bit,55INCH1SNA

...4BN81-07434AA/S-ADHESIVE-A.C.F(CP);ADHESIVE-A.C.F ,1-1SNA

...4BN81-07466AA/S-ICDRIVERGATE;ICDRIVERGATE,2-ICD1SNA

...4BN81-07883AA/S-ICDRIVERSOURCE;ICDRIVERSOURCE,131SNA

...4BN81-07897AA/S-POLARIZER-C/F;8-POLARIZER-C/F1SNA

...4BN81-07908AA/S-POLARIZER-TFT ;POLARIZER-TFT1SNA

...4BN81-07933BA/S-ASSYPCB-SOURCELEFT;ASSYPCB-SOURCE1SNA

...4BN81-07934BA/S-ASSYPCB-SOURCERIGHT;ASSYPCB-SOURC1SNA

...4BN81-07943AA/S-ADHESIVE-A.C.F(TP500B);ADHESIVE-A.C.1SNA

..3TC01ABN96-25290AASSYMISCP-CHASSISTOP;Y13SF-LED55(6.1SA

...4BN60-00667ASP ACER-GASKET ;Y13SF-LED,GASKET(FG200A),6SNA

...4BN60-00701JSP ACER-TOP ,UD;Y13SlimF-LED55,GASKET*,2SNA

...4BN60-00701KSP ACER-TOP,LR;Y13SlimF-LED55,GASKET*,2SNA

...4BN60-00715ASP ACER-TOP,CORNER;Y13SlimF-LED,GASKET*4SNA

...4BN63-07556UCOVER-SHEET ;F-LED,urethane,T0.068,W18,101SNA

...4BN63-10945BCOVER-SHEET;Y13SF-LED,PO-SHEET,T0.068,W3SNA

...4AC157BN64-02196ACHASSIS-TOP;Y13F-LEDSlim55",PC+ABS+G/1SNA

..3BN96-26729AASSYMISCP-SHIELDSOURCE,PCB;Y13SF-LED1SNA

...4BN62-00379GINSULA TIONCABI-SHILEDFHDL;Y13SLIM551SNA

..3BN96-26729BASSYMISCP-SHIELDSOURCE,PCB_R;Y13SF-L1SNA

...4BN02-00152AT APEETC-SHEETFIXING;Y13SlimF-LED,PET3SNA

...4BN62-00379HINSULA TIONCABI-SHILEDFHDR;Y13SF-LED1SNA

...4BN63-10492ASHIELD-SOURCEPCB;Y13SF-LED55",EGI-SEC1SNA

1M0017BN91-10279ZASSYCHASSIS;F6100,55,XC1SNA

.2M0014BN94-06165ZASSYPCBMAIN;F6100,55,XC1SA

..3BN61-09059AHOLDER-SIDEA V ;UF6100,HIPS,BK0020,HB,EO/1SNA

...40103-004628RESIN-HIPS;HF-1690H,K2901,BK0020,1.5mmH13SNA

..3BN62-00368AP ADGAP;F5000,SILICON,40*40mm,6.5,Light1SNA

..3BN97-07019FASSYSMD;F61001SNA

...40202-001899SOLDER-CREAM;M705-GRN360-K2-VT,25-36um,S8SNA

...4DS01A0401-001056DIODE-SWITCHING;MMBD4148SE,100V,200mA,SO1SA

...40403-001783DIODE-ZENER;BZB84-C6V2,5.8/6.6V ,300mW ,SO4SNA

...40403-001785DIODE-ZENER;NZH5V1B,4.94/5.2V ,500mW ,SOD-1SA

...40403-001797DIODE-ZENER;NZH3V0B,2.85/3.15V ,500mW ,SOD1SNA

...40404-001404DIODE-SCHOTTKY;BA T721C,40V ,200mA,SOT-23,1SA

Page 46

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

...40406-001200DIODE-TVS;RCLAMP0504F,6/-/-V ,150W ,SC-701SA

...40406-001271DIODE-TVS;RCLAMP0524P ,6/-/-V ,150W,SLP2514SNA

...4DS01A0407-000114DIODE-SWITCHING;KDS184,80V ,100mA,SOT -23,1SNA

...40501-000279TR-SMALLSIGNAL;KSA1182-Y ,PNP ,150mW ,SOT -1SA

...40501-000445TR-SMALLSIGNAL;KTC3875S-Y,NPN,150mW,SOT11SC

...40505-000110FET-SILICON;2N7002,N,60V ,115mA,7.5ohm,0.5SA

...40505-002560FET-SILICON;AO6415,P ,-20V ,-3.3A,0.15ohm,1SA

...40801-002630IC-CMOSLOGIC;74AHCT1G08,2-INPUTANDGAT1SA

...40801-002780IC-CMOSLOGIC;74LVC1G17,SCHMITT -TRIGGER2SA

...40801-003330IC-CMOSLOGIC;Octalbuffer,DQFN,20P,4.5x4SA

...40802-001012IC-CMOSLOGIC;74LCX245,TRANSCEIVER,DQFN,1SNA

...41001-001545IC-ANALOGMULTIPLEX;TS3USB221ERSER,R-PQF1SA

...41103-001531IC-EEPROM;S-24C256CI-J8T1U4,256Kbit,32Kx1SA

...41103-001561IC-EEPROM;S-24C02DI-J800,2Kbit,256X8bit,1SA

...41105-002227IC-DDR3SDRAM;K4B1G1646G-BCK0,DDR3SDRAM2SA

...41201-003183IC-AUDIOAMP;DRV612,HTSSOP ,14P ,5x4.4mm,D1SA

...41201-003333IC-POWERAMP;NTP-7412S,MLF,48P ,7x7mm,DUA1SA

...41203-006109IC-POSI.FIXEDREG.;S-1206B33-M3T1G,SOT-21SA

...41203-006130IC-POSI.FIXEDREG.;S-1172B25-U5T1G,SOT-81SA

...41203-006135IC-POSI.FIXEDREG.;AP1117D-33-GZ-13-89,T1SA

...41203-006136IC-POSI.FIXEDREG.;AP1117D-18-GZ-13-89,T1SA

...41203-006138IC-POSI.ADJUSTREG.;AP1117DGZ-13-89,TO-21SA

...41203-006684IC-DC/DCCONVERTER;TPS54327DDAR,HSOP8,8P2SNA

...41203-007249IC-SWITCHCUR.REG.;TPS62561DDC,DDA,5P ,31SA

...41203-007680IC-DC/DCCONVERTER;BD86103AFJ,SOP-J8,8Q,1SA

...41203-007728IC-VOL.DETECTOR;RT9831GQW ,QW:WQFN-20L1SA

...41204-003443IC-DECODER;NT72569,LFBGA,620Z30,21x21mm,1SA

...41205-003201IC-BUSSWITCH;TC7WB125FK,SSOP,8P,2x2.3mm1SA

...41405-001271V ARISTOR;35V ,20Vdc,5A,1.0x0.5x0.6mm,TP ,123SA

...42007-000137R-CHIP;2Kohm,5%,1/16W,TP ,10052SNA

...42007-000138R-CHIP;100ohm,5%,1/16W,TP ,100530SA

...42007-000140R-CHIP;1Kohm,5%,1/16W,TP ,10051SNA

...42007-000142R-CHIP;2.7Kohm,5%,1/16W,TP ,10053SNA

...42007-000143R-CHIP;4.7Kohm,5%,1/16W,TP ,100570SNA

...42007-000148R-CHIP;10Kohm,5%,1/16W,TP ,100547SA

...42007-000149R-CHIP;12Kohm,5%,1/16W,TP ,10051SA

...42007-000153R-CHIP;22Kohm,5%,1/16W,TP ,10056SNA

...42007-000157R-CHIP;47Kohm,5%,1/16W,TP ,10058SNA

...42007-000162R-CHIP;100Kohm,5%,1/16W,TP ,10055SNA

...42007-000168R-CHIP;470Kohm,5%,1/16W,TP ,10051SNA

Page 47

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

...42007-000170R-CHIP;1Mohm,5%,1/16W,TP ,10051SNA

...42007-000172R-CHIP;10ohm,5%,1/16W,TP ,10052SNA

...42007-000173R-CHIP;22ohm,5%,1/16W,TP ,10053SNA

...42007-000174R-CHIP;47ohm,5%,1/16W,TP ,10052SNA

...42007-000336R-CHIP;120Kohm,1%,1/10W,TP ,16081SA

...42007-000691R-CHIP;3.3Mohm,5%,1/10W,TP ,16081SA

...42007-000695R-CHIP;3.3ohm,5%,1/10W,TP ,16084SNA

...42007-000726R-CHIP;300ohm,1%,1/10W,TP ,16082SA

...42007-000775R-CHIP;33Kohm,5%,1/16W,TP ,10051SNA

...42007-000803R-CHIP;36Kohm,1%,1/10W,TP ,16081SA

...42007-000816R-CHIP;390Kohm,1%,1/10W,TP ,16081SNA

...42007-000857R-CHIP;4.3Kohm,1%,1/10W,TP ,16085SNA

...42007-000932R-CHIP;470ohm,5%,1/16W,TP ,10055SNA

...42007-000979R-CHIP;5.6Kohm,1%,1/10W,TP ,16081SA

...42007-001292R-CHIP;33ohm,5%,1/16W,TP ,100514SNA

...42007-001298R-CHIP;51ohm,5%,1/16W,TP ,10052SNA

...42007-001313R-CHIP;330ohm,5%,1/16W,TP ,10052SNA

...42007-001320R-CHIP;1.8Kohm,5%,1/16W,TP ,10052SA

...42007-001325R-CHIP;3.3Kohm,5%,1/16W,TP ,10051SNA

...42007-002912R-CHIP;33.2Kohm,1%,1/10W,TP ,16081SA

...42007-007009R-CHIP;75ohm,5%,1/16W,TP ,10052SA

...42007-007095R-CHIP;390ohm,5%,1/16W,TP ,10051SA

...42007-007135R-CHIP;18Kohm,1%,1/16W,TP ,10052SNA

...42007-007136R-CHIP;4.7Kohm,1%,1/16W,TP ,10053SNA

...42007-007142R-CHIP;10Kohm,1%,1/16W,TP ,10054SNA

...42007-007156R-CHIP;1ohm,5%,1/16W,TP ,100525SNA

...42007-007238R-CHIP;8.25Kohm,1%,1/10W,TP ,16081SA

...42007-007306R-CHIP;100ohm,1%,1/16W,TP ,10054SNA

...42007-007311R-CHIP;22Kohm,1%,1/16W,TP ,10052SA

...42007-007317R-CHIP;2.2Kohm,1%,1/16W,TP ,10051SA

...42007-007318R-CHIP;1Kohm,1%,1/16W,TP ,100522SNA

...42007-007331R-CHIP;90.9Kohm,1%,1/10W,TP ,16081SA

...42007-007463R-CHIP;1.1Kohm,1%,1/16W,TP ,10051SA

...42007-007517R-CHIP;240ohm,1%,1/16W,TP ,10053SNA

...42007-007528R-CHIP;1.5Kohm,1%,1/16W,TP ,10051SA

...42007-007538R-CHIP;56Kohm,1%,1/16W,TP ,10051SA

...42007-008015R-CHIP;75ohm,1%,1/16W,TP ,100512SNA

...42007-008133R-CHIP;56.2Kohm,1%,1/10W,TP ,16081SA

...42007-008137R-CHIP;24Kohm,1%,1/16W,TP ,10053SNA

...42007-008142R-CHIP;511Kohm,1%,1/10W ,TP ,16081SA

Page 48

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

...42007-008332R-CHIP;11.5Kohm,1%,1/16W ,TP ,10051SA

...42007-008426R-CHIP;12.4Kohm,1%,1/10W,TP ,16081SA

...42007-008649R-CHIP;220ohm,1%,1/16W,TP ,10051SNA

...42007-008779R-CHIP;0ohm,1%,1/16W,TP ,10053SA

...42007-008807R-CHIP;53.6Kohm,1%,1/16W,TP ,10051SA

...42011-001261R-NETWORK;33ohm,5%,1/16W,L,CHIP ,8P ,TP ,2.6SA

...42011-001262R-NETWORK;22ohm,5%,1/16W,L,CHIP ,8P ,TP ,2.10SA

...42011-001264R-NETWORK;10ohm,5%,1/16W,L,CHIP ,8P ,TP ,2.4SNA

...42011-001344R-NETWORK;100ohm,5%,1/16W,L,CHIP ,8P ,TP ,23SA

...42011-001449R-NETWORK;22ohm,5%,1/16W,L,4P ,TP ,10105SA

...42011-001519R-NETWORK;33OHM,5%,1/16W,L,CHIP ,4P ,TP ,1.2SA

...4AD4802203-000233C-CER,CHIP;0.1nF,5%,50V ,C0G,TP ,10057SA

...4AD4802203-000254C-CER,CHIP;10nF,10%,16V ,X7R,TP ,10055SA

...4AD4802203-000278C-CER,CHIP;0.01nF,0.5pF,50V ,C0G,TP ,10054SA

...4AD4802203-000359C-CER,CHIP;0.15nF,5%,50V ,C0G,TP ,1005,0.52SNA

...4AD4802203-000438C-CER,CHIP;1nF,10%,50V ,X7R,TP ,100511SA

...4AD4802203-000575C-CER,CHIP;220nF,10%,25V ,X7R,TP ,20123SNA

...4AD4802203-000627C-CER,CHIP;0.022nF,5%,50V ,C0G,TP ,10052SNA

...4AD4802203-000679C-CER,CHIP;0.027nF,5%,50V ,C0G,TP ,10051SA

...4AD4802203-000696C-CER,CHIP;0.002nF,0.25pF,50V ,C0G,TP ,1002SA

...4AD4802203-000714C-CER,CHIP;3.3nF,10%,50V ,X7R,TP ,100510SA

...4AD4802203-000995C-CER,CHIP;0.047nF,5%,50V ,C0G,TP ,10052SA

...4AD4802203-001412C-CER,CHIP;0.03nF,5%,50V ,NP0,TP ,10056SNA

...4AD4802203-002285C-CER,CHIP;10nF,10%,50V ,X7R,TP ,100510SNA

...4AD4802203-002443C-CER,CHIP;0.33nF,10%,50V ,X7R,TP ,10052SA

...4AD4802203-005221C-CER,CHIP;15nF,10%,50V ,X7R,TP ,16081SNA

...4AD4802203-005249C-CER,CHIP;100nF,10%,50V ,X7R,TP ,160815SNA

...4AD4802203-005481C-CER,CHIP;47nF,10%,10V ,X7R,TP ,10056SA

...4AD4802203-005659C-CER,CHIP;0.18nF,5%,50V ,NP0,TP ,10051SNA

...4AD4802203-006048C-CER,CHIP;100nF,10%,10V ,X7R,TP ,1005108SA

...4AD4802203-006307C-CER,CHIP;1000nF,10%,25V ,X5R,TP ,20122SNA

...4AD4802203-006324C-CER,CHIP;2200nF,10%,10V ,X5R,TP ,16084SA

...4AD4802203-006361C-CER,CHIP;10000nF,10%,10V ,X5R,TP ,201215SC

...4AD4802203-006474C-CER,CHIP;22000nF,20%,6.3V ,X5R,TP ,201219SA

...4AD4802203-006562C-CER,CHIP;1000nF,10%,10V ,X5R,TP ,100513SNA

...4AD4802203-006838C-CER,CHIP;2200nF,10%,6.3V ,X5R,TP ,10053SA

...4AD4802203-006842C-CER,CHIP;0.47nF,5%,50V ,C0G,TP ,10055SNA

...4AD4802203-006890C-CER,CHIP;10000nF,20%,6.3V ,X5R,TP ,160826SNA

...4AD4802203-006992C-CER,CHIP;0.33nF,5%,50V ,C0G,TP ,10058SNA

...4AD4802203-007176C-CER,CHIP;10000nF,10%,16V ,X5R,TP ,2012,16SNA

Page 49

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

...4AD4802203-007370C-CER,CHIP;10000nF,10%,10V ,X7R,TP ,20122SA

...4AD4802203-007513C-CER,CHIP;10000nF,10%,10V ,X5R,TP ,1608,015SA

...42703-000158INDUCTOR-SMD;1uH,10%,2012,.4Ohm,50mA,45,3SA

...42703-001209INDUCTOR-SMD;1.2uH,10%,1608,.8Ohm,25mA,33SA

...42703-002332INDUCTOR-SMD;330nH,5%,1608,3Ohm,100mA,321SA

...42703-003149INDUCTOR-SMD;2.2uH,20%,5050,0.055Ohm,3002SA

...42703-003343INDUCTOR-SMD;2.2uH,20%,2520,0.104Ohm,1301SNA

...42703-003407INDUCTOR-SMD;120nH,5%,1608,1.2Ohm,300mA,2SA

...42703-003930INDUCTOR-SMD;4.7uH,20%,5050,0.072Ohm,2455SA

...42801-003773CRYST AL-SMD;12MHz,30ppm,28-AAN,20pF ,50oh1SA

...43301-002039BEAD-SMD;26ohm,1608,TP53SA

...43701-001861CONNECTOR-HDMI;19P ,2ROW ,FEMALE,SMD-A,AU2SA

...43707-001106CONNECTOR-OPTICAL;STRAIGHTW/L,SPDIF1SA

...43708-003073CONNECTOR-FPC/FFC/PIC;51P ,0.5mm,SMD,AU,N1SNA

...43709-001712CONNECTOR-CARDSLOT;68P ,1.27mm,ANGLE,AU,1SA

...4EH013711-007742HEADER-BOARDTOCABLE;BOX,20P ,2R,2mm,ANG2SA

...4EH013711-008131HEADER-BOARDTOCABLE;BOX,4P ,1R,2.5mm,AN1SA

...43722-003457JACK-USB;4P/1C,NI,BLK,A1SA

...43722-003546JACK-PIN;5P+Screwhole,NI+SN,G,Y/BLU/RED1SA

...43722-003655JACK-SCART;21P ,SN,BLK1SA

...43722-003667JACK-PHONE;1P/7C,AU/NI,BLK,STRAIGHT1SA

...4ET01BN40-00256ATUNER;DTOS40EIH035A,DTOS40EIH035A,DVB-TC1SA

...4BN41-01954APCBMAIN;NT13ISDB-T,FR-4,4,1.2T,158*1931SNA

...4BN97-06502FASSYMICOM-SUB;T -NVTF AEUS,NT13EU(F45001SNA

....51107-002226IC-NORFLASH;W25Q40CLSSIP,4Mbit,SOIC,8P,1SNA

...4BN97-06502KASSYMICOM;T-NVTF6DEUC,NT13EU4(F4500/F1SNA

....51107-002049IC-NANDFLASH;K9F1G08U0D-SCB0,1Gbit,128M1SNA

....5BN46-00316ES/W-E-MANUAL;NOV A TEK13,EU4,XC,XN,ZF,ZG,Z1SNA

....5BN46-00323AS/WMICOM;T-NVTF6DEUC-XXXX,2012.11.191SNA

..3BN97-07120AASSYDRM;EUROPE1SNA

...4BN46-00328AKEYCODE;KEYCODE-CERTIFI:CI+,TV ,NT13,eu1SNA

1BN92-11712MASSYBOX;UF6K1SNA

.2BH68-00662ALABELBOX-00;ALLMODEL,paper,60,110,WHT,1SNA

.2BN69-08511ABOX-01,SET ,IN;55UF64000-QS,CB,C-01,DW1,Y1SNA

.2BN69-08543GBOX-01,SET ;55UF6100-QS,CB,C-03,DW3,YEL,W1SNA

1BN92-11718AASSYP/MATERIAL;UF6000461SNA

.26902-000379BAGAIR;LDPE,T0.2,W1000,L1800,TRP,1260.01SNA

.26922-000003BANDPP;PP,T0.8,W18,L1650M,TRP,DA69-90141SNA

.2T0214AA61-20285CHOLDER-BOX;CORAL,PP ,BLACK,HB,17.5g4SNA

.2BN69-03982MP ADPACKING-EDGE;EDGE,PAPER,-,T5,W120,L21SNA

Page 50

ExplodedViewsandPartsList

LevelLoc.PartCodeDescription&SpecicationQty.SA/SNA

.2BN69-05418AP ACKING-BAGWRAPPING;-,LDPE,-,0,019,500,3SNA

.2BN69-06642BPACKING-PAD;PAD,PAPER,-,-,CB-SW4,1500,111SNA

.2BN69-06675AP ACKING-SHEETPALLET;PACKINGSHEETPALLE1SNA

.2BN69-06679AP ACKING-BAGSHEETROLL;-,CB,-,FOAM0,5mm3SNA

.2BN69-08095NP ALLET ;F61-6555",WOOD,20mm,1155,1550,141SNA

.2BN69-08275ACUSHION-SET ;UF6200,55,WW,EPS1SNA

.2BN69-08417ACUSHION-FRONT ;UF800055",EPS1SNA

.2BN74-00008DT APE-OPPMASKING;OPP,T0.05,W75,L800M,CLR2SNA

1ACCE1BN92-11797HASSYACCESSORY;F61001SNA

.2BN68-04776DLABEL-STICKER;UF6M,EDC,PET ,T0.1,60,125,E1SNA

.2BN96-25424WASSYACCESSORYMANUAL/CABLE;UE55F6100AWX1SNA

..3T02683903-000849CBF-POWERCORD;DT,CEE,LP-21L,250V ,2.5A,B1SA

..34301-000121BA TTERY-MN;1.5V ,R03,10.5x44.5m,HOLDER,7.2SNA

..3REMO2AA59-00743AREMOCON;TM1240,44,3.0V ,F6100/EU1SA

..3BN61-08370AHOLDER-WIRESTAND;26UE4000GIUDESTAND,N1SNA

..3M9889BN63-01798BCLOTH-CLEAN;CLOTH,180,200,seablue,ToC1SNA

..3BN68-00514KMANUALFLYER-02,W ARRANTYCARD;comm,Samsu1SNA

..3BN68-04735ALABEL-E,P ASS;ALLMODEL,ARTP APER90G,50,1SNA

..3BN68-04898NLEAFLET -02,ST ANDGUIDE;UF6100,EUN.AFRIC1SNA

..3BN68-04906EMANUALUSERS-02;UF6100,ENG/FRA/DEU/DUT,X1SNA

..3BN68-04972AMANUALFLYER-01,REGULA TOR YGUIDE;ALL,SAM1SNA

..3BN68-05115HLEAFLET -02,FICHE(UF6100);UF6100,EUROPE,W1SNA

..3BN69-08226BBOX-01,ACCESSORY ;E7000,P APER,CCP400g,NO1SNA

..3BN69-08472AP AD-02,TYPE;ACCESSOR Y ,CB,BlackPaper4001SNA

..3BN69-08751DWRAPVINYL-SHRINK;ACCESSORYBOX,PLASTIC0SNA

..3EH03ABN96-18153AASSYHOLDERP-RING;11LED-TV1SNA

...46902-001404BAGZIPPER;LDPE,T0.05,W80,L100,TRP1SNA

...4AH365BN61-07295AHOLDER-RING;40UD5500,ABS,BK0007,HB4SNA

.23DGLABN96-25614AASSYACCESSORY3DGLASSES;SSG-5100GB,In1SA

1BN92-12048KASSYLABEL;6100,ZK1SNA

.2T0527BP68-00052BLABEL-00,RATING;FPTV ,PET,T0.05,93,731SNA

Page 51

This Service Manual is a property of Samsung Electronics Co.,Ltd.

Any unauthorized use of Manual can be punished under applicable International and/or domestic law.

Printed in Korea

Page 52

E-MANUAL

Thank you for purchasing this Samsung product. To receive more complete service, please register your product at

www.samsung.com/register

Model __________ Serial No. ____________

Page 53

Inhalt

Sendereinstellung

• VerwendenderINFO-Taste(Programminfo) 1

•

SpeichernvonSendern 2

•

VerwendendesSendermenüs 6

•

SperrenvonProgrammen 19

•

WeitereFunktionen 21

Grundfunktionen

• ÄnderndesvoreingestelltenBildmodus 32

•

AnpassenderBildeinstellungen 33

•

ÄndernderBildoptionen 41

•

ÄnderndesTonmodus 51

•

AnpassenderToneinstellungen 52

•

AuswählendesTonmodus 59

Individuelle Funktionen

• AusführenderStartkonfiguration 60

•

EinstellenderUhrzeit 61

•

VerwendendesSleep-Timers 63

•

EinstellendesEin-/Ausschalttimers 64

•

MöglichkeitenzumSparen 69

•

WeitereFunktionen 71

Erweiterte Funktionen

• VerwendendesMenüs„Quellen“ 78

•

AnschließeneinesUSB-Geräts 79

•

VerwendenvonMedieninhalten 85

•

WiedergebenvonDateienunter„Fotos“, „Videos“und„Musik“

•

Verwendender3DFunktion 95

Sonstige Informationen

• Anzeigendese-Manual 102

•

VerwendenderEigendiagnose 103

•

AktualisierenderSoftware 105

•

ÄndernderModusauswahl 107

•

AnzeigendesMenüs„Samsungkontaktieren“

•

VerwendendesSport-Modus 109

•

VerwendendesSatellitensystems 110

•

VerwendendesDrahtlosnetzwerks 118

•

VerwendendesKabelnetzwerks 131

•

VerwaltendermitdemNetzwerkverbundenenGeräte

•

VerwendenderDLNA-Funktionen 141

108

138

Page 54

▶

❑ Verwenden der INFO-Taste (Programminfo)

Auf dem Bildschirm werden der aktuelle Sender und bestimmte Audio/VideoEinstellungen angezeigt.

Die Programminfo zeigt entsprechend der Sendezeit für jeden Sender tagesaktuelle Programminformationen an.

Wenn Sie die Taste INFO drücken, wird oben auf dem Bildschirm ein Banner

mit Senderinformationen angezeigt. Wenn Sie dann die Taste ENTER drücken, werden Ihnen Details zu einem bestimmten Programm angezeigt.

●

Blättern Sie mit ◄ und ►, um Informationen zu einem gewünschten Programm anzuzeigen, während Sie einen anderen Sender anzeigen.

●

Blättern Sie mit ▲ und ▼, um Informationen für andere Sender anzuzeigen.

Deutsch

Page 55

◀ ▶

❑

■

Speichern von Sendern

Ehe Ihr Fernseher beginnen kann, die verfügbaren Sender zu speichern, müssen Sie die Art der Signalquelle angeben, die an das Fernsehgerät angeschlossen ist.

Sendebetrieb

→

ENTER

→

Deutsch

Page 56

◀ ▶

■

Autom. Sendersuchlauf

(je nach Land)

O N

●

Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den tatsächlichen oder von Ihnen gewünschten

Programmplätzen. Wenn ein Sender gesperrt ist, wird das Eingabefenster für die PIN geöffnet.

Autom. Sendersuchlauf TV (Terrestrisch / Kabel): Wählen Sie den zu speichernden Antennentyp aus.

Wenn Sie Terrestrisch auswählen, wir automatisch ein Sender gesucht

und dieser im Fernsehgerät gespeichert.

Sendertyp (Digital und Analog / Digital / Analog): Wählen Sie den

Sendertyp für den Suchlauf aus.

Sendebetrieb

→

Autom. Sendersuchlauf

→

ENTER

→

Deutsch

Page 57

◀ ▶

Bei Auswahl von Kabel

–

Anbieterauswahl (je nach Land): Auswählen eines Anbieters für

Kabeldienste.

–

Suchlaufmodus: Automatisches Durchsuchen aller Kanäle mit aktiven

Sendern und Speichern im Fernsehgerät.

Wenn Sie Schnell wählen, können Sie Netzwerk,

Netzwerkkennung, Frequenz, Modulation und Symbolrate durch

Drücken der Zifferntasten auf der Fernbedienung manuell einstellen.

–

Netzwerk: Auswählen des Einstellmodus für die Netzwerkkennung auf Auto oder Manuell.

Digital und Analog, Digital oder Analog

→

●

Netzwerkkennung: Wenn das Netzwerk auf Manuell eingestellt

ist, können Sie die Netzwerkkennung mit Hilfe der Zifferntasten eingeben.

Deutsch

Page 58

◀ ▶

●

Frequenz: Anzeigen der Frequenz des Kanals (je nach Land

unterschiedlich).

●

Modulation: Anzeigen der verfügbaren Modulationswerte.

●

Symbolrate: Anzeigen der verfügbaren Symbolraten.

●

Suchoptionen für Kabel

(je nach Land und nur für Kabelsender) Hiermit stellen Sie weitere Suchoptionen für die Sendersuche im Kabelnetz ein

(z. B. Frequenz oder Symbolrate).

Startfrequenz / Stoppfrequenz: Einstellen der Start- und Stoppfrequenz (je

nach Land unterschiedlich).

Symbolrate: Anzeigen der verfügbaren Symbolraten. Modulation: Anzeigen der verfügbaren Modulationswerte.

Deutsch

Page 59

◀ ▶

❑

Verwenden des Sendermenüs

■

Senderliste

Durch Drücken der Sendertaste wird das Menü Senderliste angezeigt, in dem alle im Fernsehgerät gespeicherten Sender aufgelistet werden. Sie können Senderinformationen für, Alle, TV, Radio, Daten/Andere, Analog oder Favoriten

1-5 wählen.

Drücken Sie die Taste ► (Modus), um den Sendermodus zu wechseln, oder drücken Sie die Taste ◄ (Sortieren), um die Senderliste nach Kanalnummer oder Sendernamen zu sortieren.

Wenn Sie die Taste CH LIST auf der Fernbedienung drücken, wird das

Sendebetrieb

→

Senderliste

→

ENTER

→

Fenster Senderliste angezeigt.

Deutsch

Page 60

◀ ▶

Sendersortierung

●

Nummer / Name: Hiermit sortieren Sie die Senderliste nach Kanalnummer

oder Sendernamen.

Sendermodus

●

Terrestrisch / Kabel: Sie können zwischen den Optionen Terrestrisch oder Kabel wählen.

●

Favorit. bearb.: Sie können Sender, die Sie häufig anzeigen, als Favoriten

festlegen.

Weitere Informationen zum Verwenden der Funktion Favorit. bearb.

finden Sie unter „Favorit. bearb.“.

●

Favoriten 1-5: Hiermit zeigen Sie alle Favoritensender an, die in bis zu fünf

Gruppen eingeteilt werden können. Jede Gruppe wird in einem eigenen Fenster angezeigt.

Die Favoriten 1-5 werden nur dann angezeigt, wenn Sie zuvor Favoriten

mit Hilfe der Funktion Favorit. bearb. hinzugefügt haben.

Deutsch

Page 61

◀ ▶

●

Alle: Hiermit zeigen Sie alle verfügbaren Sender an.

●

TV: Hiermit zeigen Sie alle verfügbaren Sender an.

●

Radio: Hiermit zeigen Sie alle verfügbaren Radiosender an.

●

Daten/Andere: Hiermit zeigen Sie alle verfügbaren MHP- oder anderen

Sender an.

●

Analog: Hiermit zeigen Sie alle verfügbaren Analogsender an.

Deutsch

Page 62

◀ ▶

■

TV-Programm

Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Mit Hilfe der von den Sendern zur Verfügung gestellten Programmpläne können Sie im Voraus Programme angeben, die Sie sehen möchten, so dass das Fernsehgerät zur angegebenen Zeit automatisch zum Kanal des gewählten Programms wechselt. Je nach Aktualität der Senderinformationen können Programmplätze leer oder veraltet sein.

●

Rot (Schnellnavig.): Mit Hilfe der Tasten

das gewünschte Fernsehprogramm in der Liste auswählen.

Grün (Senderkategorie): Hiermit können Sie den gewünschten Sendertyp

auswählen.

Sendebetrieb

→

TV-Programm

→

ENTER

→

▲/▼/◄/►

können Sie schnell

●

Gelb (Progr.-Manager): Wechseln zu den reservierten Programmen im

{

Progr.-Manager.

Deutsch

Page 63

◀ ▶

■

Progr.-Manager

Sie können einen Sender einstellen, der bei Erreichen einer bestimmten Zeit automatisch angezeigt wird. Mit dieser Menüoption können Sie außerdem einen Sender anzeigen, ändern oder entfernen.

Um diese Funktion nutzen zu können, müssen Sie zunächst im Menü System

mit Hilfe der Funktion Zeit

Wählen Sie im Fenster Progr.-Manager die Option Programmierung. Das

Menü Wiedergabe programmieren wird angezeigt.

Stellen Sie die gewünschten Optionen mit Hilfe der Tasten

●

TV: Wählen Sie das gewünschte Sendesignal.

Sendebetrieb

→

Progr.-Manager

→

Uhr die aktuelle Uhrzeit einstellen.

→

ENTER

→

▲/▼/◄/►

ein.

●

Kanal: Wählen Sie den gewünschten Sender.

Deutsch

Page 64

◀ ▶

●

Wiederh.: Stellen Sie nach Wunsch Einmal, Manuell, Sa - So, Mo - Fr

oder Täglich ein. Wenn Sie Manuell wählen, können Sie den von Ihnen gewünschten Tag einstellen.

Das Symbol

●

Datum: Sie können das gewünschte Datum einstellen.

Diese Option ist verfügbar, wenn Sie unter Wiederh. Einmal

auswählen.

●

Startzeit: Sie können die gewünschte Startzeit auswählen.

Zum Bearbeiten oder Stornieren einer vorgemerkten Programmierung wählen Sie die gewünschte Programmierung unter Progr.-Manager aus. Drücken

Sie dann die Taste ENTER

zeigt an, dass der Tag ausgewählt wurde.

, und wählen Sie Bearb. oder Entfernen aus.

Deutsch

Page 65

◀ ▶

■

Sender bearbeiten

Sie können Sender bearbeiten oder löschen

Wechseln Sie zum Fenster Sender bearbeiten.

Wählen Sie durch Drücken der Tasten

drücken Sie dann die Taste ENTER Sender ausgewählt wurde.

Sie können mehr als einen Sender auswählen.

Drücken Sie zum Abwählen des Senders erneut die Taste ENTER

Sendebetrieb

→

Sender bearbeiten

→

▲/▼

. Das Symbol (

ENTER

→

den gewünschten Sender, und

) zeigt an, dass der

Deutsch

Page 66

◀ ▶

Verwenden der Farb- und Funktionstasten in Verbindung mit Sender

bearbeiten.

●

Rot (Nummer ändern): Hiermit ändern Sie die Reihenfolge der Sender

in der Senderliste.

Grün (Sperren / Freigabe): Sperren eines Senders, sodass er nicht

ausgewählt und angezeigt werden kann. / Hiermit können Sie einen gesperrten Sender freigeben.

Diese Funktion ist nur verfügbar, wenn die Sendersperre aktiviert ist

Ein.

Das Eingabefenster für die PIN wird geöffnet. Geben Sie Ihre

4-stellige PIN ein. Ändern Sie die PIN mit der Option PIN ändern.

●

Gelb (Entfernen): Hiermit löschen Sie einen Sender aus der

{

Senderliste.

Deutsch

Page 67

◀ ▶

●

Blau (Alle wählen / Alle abwählen): Hiermit wählen Sie alle Sender

}

gleichzeitig aus oder ab.

(Gehe zu): Hiermit wechseln Sie zu einem bestimmten Sender,

indem Sie die entsprechende Nummer (0-9) direkt eingeben.

(Seite): Weiter zur nächsten oder vorherigen Seite.

(Fertig): Hiermit bestätigen Sie Änderungen an der Reihenfolge der

Sender.

(Extras): Hiermit zeigen Sie das Optionsmenü an. Der im

Optionsmenü angezeigte Inhalt ist abhängig von Senderstatus und -typ.

–

Sortieren (nur digitale Sender): Hiermit sortieren Sie die Liste nach

Sendernummer oder -name.

–

TV: Wählen Sie das gewünschte Sendesignal.

Deutsch

Page 68

◀ ▶

–

Kategorie: Hiermit ändern Sie den Sendermodus in Alle, TV, Radio, Daten/Andere, Analog, Kürzlich angesehen oder Am meisten

angesehen. Der ausgewählte Sendermodus wird angezeigt.

–

Favorit. bearb.: Wechseln Sie zum Fenster Favorit. bearb..

–

Send. umbenenn. (nur Analogsender): Hiermit weisen Sie einem

Sender einen Namen mit bis zu fünf Zeichen zu. Z. B. Essen, Golf usw. Dadurch können Sie die Sender schneller ﬁnden und auswählen.

–

Senderinfo: Hiermit zeigen Sie Details zum ausgewählten Sender an.

–

Information: Anzeigen von Details zum ausgewählten Programm.

Deutsch

Page 69

◀ ▶

■

Favorit. bearb.

Sie können Favoritensender hinzufügen, bearbeiten oder löschen.

Wechseln Sie zum Fenster Favorit. bearb..

Wählen Sie durch Drücken der Tasten

und drücken Sie dann die Taste ENTER

Wählen Sie unter Favoriten 1-5 mit Hilfe der Taste b (Favor. änd.)

die gewünschte Favoritenliste aus, und drücken Sie dann die Taste (Hinzufügen). Der ausgewählte Sender wurde zu Favoriten 1-5 hinzugefügt.

Ein Favoritensender kann zusammen mit mehreren anderen

Favoritensendern unter Favoriten 1-5 gespeichert werden.

Sendebetrieb

→

Favorit. bearb.

→

▲/▼

ENTER

→

den gewünschten Sender aus,

{

Deutsch

Page 70

◀ ▶

Verwenden der Farb- und Funktionstasten in Verbindung mit Favorit. bearb..

●

Rot (Kategorie / Reihenf. änd.)

–

Kategorie: Hiermit ändern Sie den Sendermodus in Alle, TV, Radio, Analog, Daten/Andere, Kürzlich angesehen, Am meisten

angesehen. Der ausgewählte Sendermodus wird angezeigt.

–

Reihenf. änd.: Hiermit ändern Sie die Reihenfolge der Favoritensender.

–

Grün (Favor. änd.): Hiermit ändern Sie eine Favoritenliste unter

Favoriten 1-5.

Gelb (Hinzufügen / Entfernen)

{

(Fertig): Hiermit bestätigen Sie Änderungen an der Reihenfolge

der Sender.

–

Hinzufügen: Hiermit fügen Sie die ausgewählten Sender zu Favoriten 1-5 hinzu.

–

Entfernen: Hiermit löschen Sie den Favoritensender aus den Listen

unter Favoriten 1-5.

●

Blau (Alle wählen / Alle abwählen): Hiermit wählen Sie alle Sender

}

gleichzeitig aus oder ab.

Deutsch

Page 71

◀ ▶

●

indem Sie die entsprechende Nummer (0-9) direkt eingeben.

●

Optionsmenü angezeigte Inhalt ist abhängig von Senderstatus und -typ.

–

(Gehe zu): Hiermit wechseln Sie zu einem bestimmten Sender,

(Seite): Weiter zur nächsten oder vorherigen Seite.

(Extras): Hiermit zeigen Sie das Optionsmenü an. Der im

In Favoriten kopier.: Hiermit bearbeiten Sie unter Favoriten 1-5

einen ausgewählten Favoritensender. Hiermit können Sie einen Favoritensender zu einer Favoritenliste hinzufügen oder aus dieser löschen.

Favoriten umbenennen: Hiermit weisen Sie einem Favoritensender

einen Namen Ihrer Wahl zu.

–

TV: Wählen Sie das gewünschte Sendesignal.

–

Sender bearbeiten: Wechseln Sie zum Fenster Sender bearbeiten.

–

Information: Anzeigen von Details zum ausgewählten Programm.

Deutsch

Page 72

◀ ▶

❑

■

Sperren von Programmen

Prog.-Sperre/Bew.

(je nach Land)

Mit einem benutzerdefinierten 4-stelligen PIN-Code verhindern Sie, dass unbefugte Benutzer (z. B. Kinder) für sie ungeeignete Sendungen sehen. Wenn der ausgewählte Sender gesperrt ist, wird das Symbol „\“ angezeigt.

Die Optionen für Prog.-Sperre/Bew. können in Abhängigkeit vom jeweiligen

Land variieren.

Sendebetrieb

→

Prog.-Sperre/Bew.

→

ENTER

→

Deutsch

Page 73

◀ ▶

■

Sendersperre

Sie können Sender im Sendermenü sperren, damit unbefugte Benutzer, z.B. Kinder, keine für sie ungeeigneten Sendungen sehen.

Nur verfügbar, wenn Quelle auf TV eingestellt.

Sendebetrieb

→

Sendersperre

→

ENTER

→

Deutsch

Page 74

◀ ▶

❑

■

Weitere Funktionen

Sendereinstellungen

●

Land (Region)

(je nach Land) Das Eingabefenster für die PIN wird geöffnet. Geben Sie Ihre 4-stellige PIN

ein.

Digitaler Sender: Sie können das Land für die digitalen Sender ändern. Analogsender: Sie können das Land für die Analogsender ändern.

Sendebetrieb

→

Sendereinstellungen

→

ENTER

→

Deutsch

Page 75

◀ ▶

●

Man. Sendereinstellung

Manuelles Suchen nach einem Sender und Speichern im Fernsehgerät.

Wenn ein Sender gesperrt ist, wird das Eingabefenster für die PIN

geöffnet. Je nach Sendertyp wird Man. Sendereinstellung möglicherweise

unterstützt.

●

Einstellung von Digitalsendern: Manuelles Suchen nach digitalen

Sendern und Speichern im Fernsehgerät. Durch Drücken der Taste Neu können Sie die digitalen Sender durchsuchen. Nach Abschluss des Suchlaufs werden die Sender in der Senderliste aktualisiert.

–

Bei Auswahl von TV

Terrestrisch: Kanal, Frequenz, Bandbreite

→

–

Bei Auswahl von TV

Kabel: Frequenz, Modulation, Symbolrate

→

Deutsch

Page 76

◀ ▶

●

Einstellung von Analogsendern: Suchen nach analogen Sendern.

Drücken Sie die Taste Neu, um die Sender zu durchsuchen und dabei

Programm, Fernsehnorm, Tonsystem, Kanal, Suchen. einzustellen.

Sendermodus

–

P (Programm-Modus): Nach Abschluss der Einstellungen sind

die Sender lhrer Region unter den Programmplätzen P0 bis P99 gespeichert. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen.

–

C (Modus für terrestrische Sender) / S (Modus für Kabelsender):

In diesen beiden Modi können Sie Sender durch Eingabe der Nummer auswählen, die dem terrestrischen Sender oder dem Kabelsender zugeordnet ist.

Deutsch

Page 77

◀ ▶

●

Feinabstimmung

(nur Analogsender) Wenn das Signal schwach oder gestört ist, können Sie die Feinabstimmung

der Sender manuell vornehmen.

Fein abgestimmte Sender sind mit einem Sternchen markiert „*“.

Wählen Sie Zurücksetzen, wenn Sie die Feinabstimmung zurücksetzen

möchten.

●

Senderliste übertrag.

(je nach Land) Importieren oder Exportieren der Sendertabelle. Schließen Sie einen USB-

Speicher an, um diese Funktion zu verwenden.

Das Eingabefenster für die PIN wird geöffnet. Geben Sie Ihre 4-stellige

PIN ein. Als Dateisysteme werden FAT und exFAT unterstützt.

●

CAM-Bedienerprofil löschen: Hiermit wählen Sie den zu löschenden CAM-

Bediener aus.

Deutsch

Page 78

◀ ▶

■

Untertitel

Mit diesem Menü legen Sie den Untertitel modus fest.

●

Untertitel: Untertitel aktivieren oder deaktivieren.

●

Untertitelmodus: Hiermit können Sie den Modus der Untertitelfunktion

einstellen.

●

Untertitelsprache: Hiermit können Sie die Untertitelsprache festlegen.

Wenn das Programm, das Sie gerade sehen, die Funktion

Hörgeschädigt nicht unterstützt, wird selbst bei der Einstellung Normal

automatisch die Einstellung Hörgeschädigt aktiviert. Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für

Sendebetrieb

→

Untertitel

→

ENTER

→

die Sendung nicht verfügbar ist.

●

Primäre Untertitelspr.: Hiermit stellen Sie die primäre Untertitelsprache ein.

●

Sekund. Untertitelspr.: Hiermit stellen Sie die sekundäre Untertitelsprache

ein.

Deutsch

Page 79

◀ ▶

■

Audiooptionen

(nur digitale Sender)

●

Wiedergabesprache

Sie können die Standardsprache für Audio ändern.

Primäre Audiosprache / Sekundäre Audiosprache: Hiermit können Sie die

primäre und sekundäre Audiosprache einstellen.

Welche Sprache verfügbar ist, hängt von der jeweiligen Sendung ab.

Sendebetrieb

→

Audiooptionen

ENTER

→

Deutsch

Page 80

◀ ▶

●

Audioformat

Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher.

Die Audioformat-Option richtet sich nach der jeweiligen Sendung. Dolby

Digital-5.1-Kanalton steht nur zur Verfügung, wenn Sie einen externer Lautsprecher über ein optisches Kabel anschließen.

●

Audio f. Sehgesch. (nicht überall verfügbar)

Diese Funktion verarbeitet den Audiostream für den Audiokommentar (Audio für Sehgeschädigte), der vom Sender zusammen mit dem Vordergrundton übertragen wird.

Audio f. Sehgesch.: Hiermit wird der Audiokommentar für Sehbehinderte ein-

und ausgeschaltet.

Lautstärke: Hiermit regeln Sie die Lautstärke des Audiokommentars für

Sehgeschädigte.

Deutsch

Page 81

◀ ▶

■

Teletextsprache

(je nach Land)

●

Teletextsprache

Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für

die Sendung nicht verfügbar ist.

Primäre Teletextspr. / Sekundäre Teletextspr.

Primäre Teletextspr. und Sekundäre Teletextspr. werden in einigen

Regionen möglicherweise nicht unterstützt.

Sendebetrieb

→

Teletextsprache

→

ENTER

→

Deutsch

Page 82

◀ ▶

■

Digitaltext

(Nur Großbritannien)

Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert.

MHEG (Multimedia and Hypermedia Information Coding Experts

Group) Ein internationaler Standard für Datenkodiersysteme, die in Multimedia und Hypermedia Einsatz finden. Dies ist ein höheres Niveau als das MPEG-System, das solche datenverknüpfenden Hypertextmedien wie Standbilder, Zeichendienst, Animations-, Grafik- und Videodateien sowie Multimediadateien umfasst. MHEG ist eine Technologie für Laufzeitinteraktion mit dem Benutzer, und sie wird auf verschiedenen Gebieten verwendet, z. B. VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), Teleweiterbildung, Telekonferenzen, digitale Bibliotheken und Netzwerkspiele.

Sendebetrieb

→

Digitaltext

→

ENTER

→

Deutsch

Page 83

◀ ▶

■

Common Interface

●

CI-Menü: Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul

bereitgestellten Menü treffen. Wählen Sie das CI-Menü ausgehend vom Menü „PC Card“ (PC-Karte).

CAM Video-Transcoding: Sie können die Einstellungen so konfigurieren,

dass der Videocodec der CAM automatisch transkodiert wird. Deaktivieren (Aus) Sie diese Einstellung, wenn Sie sie nicht verwenden möchten.

Sie müssen eine CAM verwenden, die die Transkodierung des

Videocodecs unterstützt.

Sendebetrieb

→

Common Interface

→

ENTER

→

Deutsch

Page 84

◀ ▶

●

Anwendungsinformationen: Anzeigen von Informationen zu dem in den

CI Steckplatz eingesetzen CAM und zur „CI“ oder „CI+“-Karte, die in das CAM eingesetzt wurde. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.

Sie können das CI-CAM-Modul bei Ihrem nächsten Händler oder durch

telefonische Bestellung erwerben.

Schieben Sie die „CI“ oder „CI+“-Karte in Richtung des Pfeils in das CAM-

Modul ein, bis sie fest sitzt.

Setzen Sie das CAM mit der „CI“ oder „CI+“-Karte in Richtung des

Pfeils so in den Common Interface-Steckplatz ein, dass es parallel zum Steckplatz ausgerichtet ist.

Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.

Deutsch

Page 85

◀ ▶

❑

■

Ändern des voreingestellten Bildmodus

Bildmodus

Wählen Sie Ihren bevorzugten Bildtyp aus.

Bei Anschluss an einen PC können Sie lediglich die Optionen Unterhalt. und

Standard ändern.

●

Dynamisch: Für helle Zimmer geeignet.

●

Standard: Für normale Umgebungen geeignet.

●

Natürlich

●

Film: Geeignet für das Anzeigen von Filmen in einem abgedunkelten Zimmer.

●

Unterhalt.: Zum Anzeigen von Filmen und Spielen geeignet.

Dieser Modus steht nur bei Anschluss an einen PC zur Verfügung.


→

für LED-Fernsehgeräte der Serie 6

Bildmodus

→

ENTER

→

: Für geringe Augenbelastung geeignet.

Deutsch

Page 86

◀ ▶

❑

Anpassen der Bildeinstellungen

■

Samsung MagicAngle

Anpassen des Betrachtungswinkels für eine Bildschirmqualität, die optimal auf Ihre Sitzposition abgestimmt ist.

●

Samsung MagicAngle: Wenn Sie den für die gewünschte Sitzposition

geeigneten Modus einstellen, können Sie oberhalb und unterhalb des optimalen Betrachtungswinkels eine ähnliche Bildqualität erreichen, wie wenn Sie direkt frontal auf den Bildschirm schauen.

Aus: Auswählen, wenn Sie von vorne schauen. Zurücklehn-Modus: Auswählen, wenn Sie von einer etwas niedrigeren

Position schauen.

→


Samsung MagicAngle

→

für LED-Fernsehgeräte mit 19 und 22 Zoll

ENTER

→

Stehmodus: Auswählen, wenn Sie von einer höheren Position schauen.

●

Modus: Anpassen des Betrachtungswinkels.

Wenn Samsung MagicAngle auf Zurücklehn-Modus oder Stehmodus

eingestellt ist, steht Gamma nicht zur Verfügung.

Deutsch

Page 87

◀ ▶

■

Hintergrundbel.

für LED-Fernsehgeräte

/ Zellhelligkeit

für Plasmafernsehgeräte

/ Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

HINWEIS

●

Im Modus TV, Ext., AV des PAL-Systems steht die Funktion Farbton (G/

R) nicht zur Verfügung.

●

Bei Anschluss eines PCs können nur die Einstellungen unter

Hintergrundbel.

, Kontrast, Helligkeit und Schärfe ändern.

●

Sie können die Einstellungen für jedes an das Fernsehgerät angeschlossene externe Gerät festlegen und speichern.

●

Durch geringere Bildhelligkeit reduzieren Sie den Stromverbrauch.

für LED-Fernsehgeräte

/ Zellhelligkeit

für Plasmafernsehgeräte

Deutsch

Page 88

◀ ▶

■

Bildformat

Einstellen der verschiedenen Bildoptionen wie Bildformat und Seitenverhältnis.

Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus

variieren. Je nach Signalquelle können die Bildgrößenoptionen variieren.

●

Bildformat

über eigene Bildschirmformate. Allerdings empfehlen wir dringend, dass Sie die meiste Zeit den 16:9-Modus verwenden.

Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf

das Seitenverhältnis 16:9 ein.


→

Bildformat

→

: Möglicherweise verfügt auch Ihr Kabel-/Satellitenreceiver

ENTER

→

16:9: Mit dieser Option stellen Sie das Breitbildformat 16:9 ein. Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.

Einstellen der Position mit den Tasten

Deutsch

▲, ▼

Page 89

◀ ▶

Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle

Bildschirmhöhe zu vergrößern.

Einstellen der Position oder Zoom mit den Tasten ▲, ▼.

4:3: Hiermit stellen Sie das Bildformat auf den Normal-Modus 4:3 ein.

Verwenden Sie nicht über längere Zeit hinweg das 4:3-Format. Spuren

der links, rechts und in der Mitte angezeigten Rahmen können zum Einbrennen von Bildern (Einbrennen) führen, was nicht von der Garantie abgedeckt ist.

Bildanpassung: Mit dieser Funktion wird das ganze Bild auch bei Versorgung

mit HDMI- (720p / 1080i / 1080p) oder Komponentensignalen (1080i / 1080p) vollständig und ohne Beschneidung angezeigt.

Deutsch

Page 90

◀ ▶

Smart-Anzeige 1

um 50%.

für LED-Fernsehgeräte der Serie 6

: Verkleinern des Bildschirms

Smart-Anzeige 2

um 25%.

HINWEIS

●

Smart-Anzeige 1 ist nur im HDMI-Modus aktiviert.

●

Smart-Anzeige 2 ist nur in den Modi DTV und HDMI aktiviert.

●

Das Bildformat kann je nach der Eingangsauflösung variieren, wenn Sie Inhalte mit Videos unter Media Play wiedergeben.

●

Zoom/Position: Stellen Sie die Bildgröße und Bildposition ein. Diese Option

ist nur im Modus Zoom verfügbar.

●

Position: Anpassen der Bildposition. Diese Option ist nur in den Modi Bildanpassung oder Breitenzoom verfügbar.

für LED-Fernsehgeräte der Serie 6

: Verkleinern des Bildschirms

Deutsch

Page 91

◀ ▶

HINWEIS

●

Nach Auswahl von Bildanpassung im Modus HDMI (1080i / 1080p) oder Component (1080i / 1080p):

Wählen Sie Position. Drücken Sie die Taste ENTER

Positionieren Sie das Bild mit den Tasten

●

Wenn Sie die eingestellte Position zurücksetzen möchten, wählen Sie im Fenster Position die Option Zurücksetzen. Die Bildeinstellungen werden

auf die Standardwerte zurückgesetzt.

●

Wenn Sie die Funktion Bildanpassung zusammen mit einem HDMI 720p-Signal verwenden, wird eine Zeile wie bei Overscan oben, unten,

links und rechts abgeschnitten.

●

4:3-Bildschirmgr.: Verfügbar nur, wenn die Bildgröße auf Autom. Breit. Breit

eingestellt ist. Sie können die gewünschte Bildgröße beim 4:3-Breitbilddienst oder der Originalgröße bestimmen. Für jedes Europäische Land ist eine andere Bildgröße erforderlich.

▲, ▼, ◄

oder ►.

Deutsch

Page 92

◀ ▶

■

PIP

Sie können gleichzeitig das Fernsehbild und das Bild einer externen Signalquelle anzeigen. Wenn Sie beispielsweise einen Kabelreceiver an die „Cable In“-Buchse angeschlossen haben, können Sie mit Hilfe der Funktion PIP Sendungen über den Kabelreceiver ansehen und gleichzeitig einen Film über einen Blu-ray-Player anzeigen, der an die „HDMI In“-Buchse angeschlossen ist.

HINWEIS

●

Wenn Sie das Fernsehgerät im PIP-Modus ausschalten und wieder einschalten, wird das PIP-Fenster nicht mehr angezeigt.

●

Möglicherweise wirkt das Bild im PIP-Fenster leicht unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder für Karaoke

→


→

PIP

ENTER

→

verwenden.

Deutsch

Page 93

◀ ▶

●

PIP-Einstellungenx

Hauptbild PIP-Bild

Component, HDMI TV

●

PIP: Aktivieren oder deaktivieren Sie die PIP-Funktion.

●

TV: Hiermit wählen Sie als Signalquelle für das PIP-Bild entweder Terrestrisch oder Kabel aus.

●

Kanal: Hiermit wählen Sie den Kanal für das Teilbild.

●

Größe: Wählen Sie eine Position für das PIP-Bild.

●

Position: Hiermit wählen Sie eine Position für das PIP-Bild aus.

●

Ton wählen: Hiermit wählen Sie die gewünschte Tonquelle für den Modus PIP aus.

Deutsch

Page 94

◀ ▶

❑

■

Ändern der Bildoptionen

Erweiterte Einstellungen

(verfügbar nur im Modus Standard / Film) Sie können verschiedene Detaileinstellungen für Ihren Fernseher vornehmen,

unter anderem für Farbe und Kontrast.

Bei Anschluss an einen PC können Sie lediglich die Optionen Weißabgleich

und Gamma ändern.

●

Optimalkontrast: Stellen Sie den Bildkontrast ein.

●

Schwarzton: Wählen Sie den Schwarzwert aus, um die Bildschirmtiefe

einzustellen.

●

Hautton: Einstellen der Farbe des Hauttons.

→


Erweiterte Einstellungen

→

ENTER

→

Deutsch

Page 95

◀ ▶

●

Nur RGB-Modus: Für die Feineinstellung von Farbton und Sättigung werden

die Farben Rot, Grün und Blau angezeigt.

●

Farbraum: Stellen Sie den Bereich der Farben ein, aus denen das Bild erstellt

wird.

Wenn Sie Farbe, Rot, Grün, Blau und Zurücksetzen

anpassen möchten, stellen Sie Farbraum auf Benutzerdef. ein.

●

Weißabgleich: Einstellen der Farbtemperatur für ein natürlicheres Bild. R-Offset / G-Offset / B-Offset: Sie können die Dunkelheit jeder Farbe (Rot,

Grün und Blau) einstellen.

R-Gain / G-Gain / B-Gain: Sie können die Helligkeit jeder Farbe (Rot, Grün

und Blau) einstellen.

Zurücksetzen: Hiermit setzen Sie den Weißabgleich auf die Standardwerte

zurück.

für Plasmafernsehgeräte / LED-Fernsehgeräte der Serie 6

Deutsch

Page 96

◀ ▶

●

10 P Weißabgleich

steuern Sie den Weißabgleich im 10-Punkte-Intervall durch Einstellung der Helligkeit für Rot, Grün und Blau.

Diese Funktion ist verfügbar, wenn der Bildmodus auf Film und der externe

Eingang auf einen beliebigen Eingang eingestellt ist. Manche externen Geräte unterstützen diese Funktion möglicherweise

nicht.

Intervall: Hiermit können Sie das anzupassende Intervall auswählen. Rot: Hiermit stellen Sie den Rotpegel ein. Grün: Hiermit stellen Sie den Grünpegel ein. Blau: Hiermit stellen Sie den Blaupegel ein.

für Plasmafernsehgeräte / LED-Fernsehgeräte der Serie 6

: Hiermit

Zurücksetzen: Hiermit setzen Sie den 10 P Weißabgleich auf die

Standardwerte zurück.

●

Gamma: Einstellen der Intensität der Primärfarbe.

Deutsch

Page 97

◀ ▶

●

Expertenmuster

Ausführen der Funktion Expertenmuster kann das Bild ohne einen Generator oder Filter kalibriert werden. Wenn das Bildschirmmenü verschwindet oder ein anderes Menü als das Menü „Bild“ geöffnet wird, ist die Kalibrierung gespeichert und das Fenster Expertenmuster wird geschlossen.

Solange die Funktion Expertenmuster ausgeführt wird, erfolgt keine

Tonausgabe. Nur aktiviert in den Modi „Component“ und „HDMI“.

●

Bewegungsbel.: Stromverbrauch durch Helligkeitsregelung, die an

Bewegungen angepasst wird, reduzieren.

Diese Funktion wird im Modus 3D nicht

für Plasmafernsehgeräte / LED-Fernsehgeräte der Serie 6

: Durch

unterstützt. Nur verfügbar im Modus Standard.

Wenn Sie eine der Einstellungen unter

Hintergrundbel.

, Helligkeit oder Kontrast ändern, wird Bewegungsbel. automatisch deaktiviert (Aus).

für Plasmafernsehgeräte der Serie 4900 / LED-Fernsehgeräte der Serie 6

für LED-Fernsehgeräte

Deutsch

/ Zellhelligkeit

für Plasmafernsehgeräte

Page 98

◀ ▶

■

Bildoptionen

O N

●

Bei Anschluss an einen PC können Sie lediglich die Option Farbton ändern.

Farbton

Warm1 oder Warm2 werden nur aktiviert, wenn der Bildmodus auf

Dynamisch eingestellt ist.

Sie können die Einstellungen für jedes externe Gerät einstellen und

speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.

Digital Clean View: Wenn das vom Fernsehgerät empfangene Sendesignal

schwach ist, können Sie den Digital Clean View aktivieren, um ggf. statische

→


Bildoptionen

→

ENTER

→

Bilder oder Doppelbilder auf dem Bildschirm zu verringern.

Wählen Sie bei schwachem Signal andere Optionen, bis das beste Bild

angezeigt wird.

Deutsch

Page 99

◀ ▶

Autovisualisierung: Anzeige der Signalstärke beim Wechseln zwischen

Analogkanälen.

Nur für Analogkanäle verfügbar.

Wenn Sie die Taste INFO drücken, wird der Signalstärkebalken angezeigt.

Wenn die Säule grün ist, empfangen Sie das bestmögliche Signal.

●

MPEG-Rauschfilter: Reduziert das MPEG-Rauschen, um besserte

Bildqualität zu ermöglichen.

●

HDMI-Schwarzp.: Sie können den Schwarzwert direkt auf dem Bildschirm

auswählen, um die Bildschirmtiefe anzupassen.

Nur im HDMI-Modus (RGB-Signale) verfügbar.

Deutsch

Page 100

◀ ▶

●

Filmmodus: Sie können das Fernsehgerät so einstellen, dass eine Filmsignal

aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann.

Die Funktion Cinema Smooth ist nur bei einem HDMI-Eingangssignal

von 24 Hz aktiviert. Steht im Fernsehmodus oder bei Auswahl einer externen Quelle zur

Verfügung, die SD (480i / 576i) und HD (1080i) unterstützt, ist jedoch nicht im PC-Modus verfügbar.

Wenn das Bild unnatürlich angezeigt wird, wechseln Sie die Einstellung unter Filmmodus in Aus / Auto1 / Auto2.

für Plasmafernsehgeräte

Deutsch
