SAMSUNG T190, T190G, T200, T200G, T220 User Guide
...

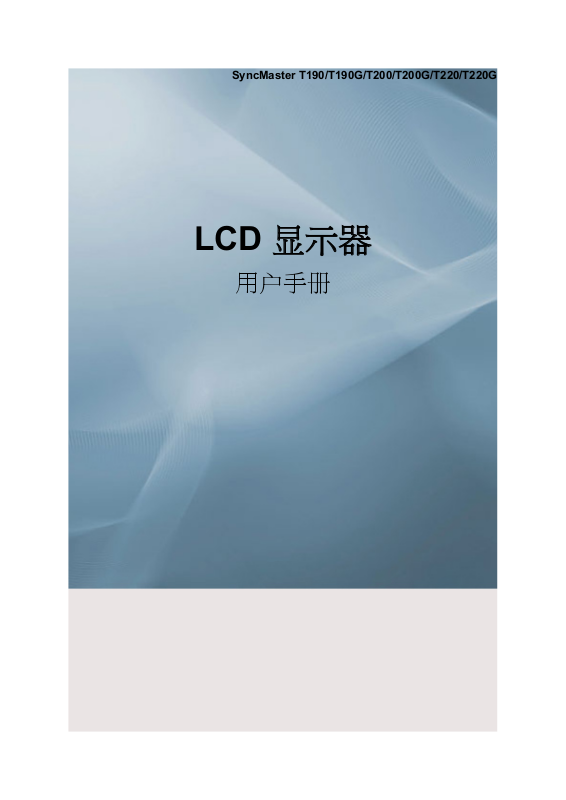

SyncMaster T190/T190G/T200/T200G/T220/T220G
LCD 显示器
用户手册
安全说明
符号
注
请务必遵守这些安全说明，以确保人身安全和防止财产损失。
请务必仔细阅读这些说明，并以正确的方法使用本产品。
警告/小心
符号约定
否则可能导致人身伤亡。
否则可能导致人身伤害或财产损失。
严禁 务必阅读并理解
请勿拆卸 从插座拔下插头
电源
请勿触碰 接地以避免电击
长时间不使用显示器时，请将您的计算机设置为 DPM。
如果使用屏幕保护程序，请将它设置为活动屏幕模式。
此处提供的图片仅供参考，不适用于所有的情况（或国家）。
“消除残影”功能说明的快捷方式
请勿使用破损的电源线或电源插头以及破损或松动的电源插座。
否则可能导致触电或起火。
•
将电源插头拔出或插入电源插座时，请勿用湿手触碰电源插头。
否则可能导致触电。
•
请务必将电源线连接到接地的电源插座。
否则可能导致触电或人身伤害。
•
确保电源插头牢固正确地插入电源插座。
否则可能导致起火。
•
1
安全说明
请勿强行弯折或拉扯电源插头，也不要将任何重物压在其上。
否则可能导致起火。
•
请勿将多台设备连接到同一个电源插座。
否则可能因过热导致起火。
•
请勿在使用本产品时断开电源线连接。
否则可能会引起电击，造成产品损坏。
•
要断开设备的电源，必须将插头从电源插座拔出，因此电源插头
应易于操作。
这可能导致电击或火灾。
•
仅可使用本公司提供的电源线。请勿使用其它产品随附的电源
线。
安装
否则可能导致起火或触电。
•
如果要在多尘、高温或低温、湿度高或曝露于化学物质中的环境安装显示
器，以及在需要 24 小时不间断运作的机场或火车站等地方安装显示器，
请务必与授权的服务中心联系。
否则，显示器可能会严重受损。
搬动显示器时小心不要使产品坠落。
这可能导致产品受损或人身伤害。
•
请确保至少由两个人搬移本产品。
否则可能将其跌落，而导致人身伤害甚或损坏本产品。
•
在将本产品安装到柜子中或搁架上时，请确保本产品的底座前端
不会突出在外面。
否则产品可能会跌落或造成人身伤害。
•
请使用与本产品尺寸相称的柜子或搁架。
•
请勿在本产品附近放置蜡烛、蚊香、香烟及任何加热装置。
否则可能导致起火。
•
2
安全说明
请将加热装置尽量放置在远离电源线或本产品的地方。
否则可能导致触电或起火。
•
请勿将其安装在书柜或壁橱等通风不良的地方。
否则可能因产品内部温度升高而导致起火。
•
请小心轻放显示器。
否则可能会损坏显示器。
•
切勿将显示器正面朝下放在地板上。
否则可能会对显示屏造成损坏。
•
请确保由授权的安装公司安装壁挂支架。
清洁
否则产品可能会跌落或造成人身伤害。
•
必须安装指定的壁挂支架。
•
将产品安装在通风良好的位置。确保产品与墙壁之间的距离大
于 10 厘米。
否则可能因产品内部温度升高而导致起火。
•
请务必将聚乙烯包装袋放在儿童无法触及之处。
如果儿童玩耍包装袋，可能会造成严重伤害（窒息）。
•
如果显示器的高度可调节，那么在调低显示器时，不要将任何物
品或您身体的任何部位置于显示器支架上。
这可能导致产品受损或人身伤害。
•
当清洁显示器外壳或 TFT-LCD 屏幕表面时，请使用稍微沾湿的软布进行
擦拭。
切勿将清洁剂直接喷洒在产品表面。
否则可能导致产品褪色和结构变形，屏幕表面也可能脱落。
•
请使用蘸有显示器清洁剂的软布擦拭产品。如要使用非显示器用
清洁剂，请用清水稀释 10 倍后再使用。
3
安全说明
请使用干布清洁电源插头或擦拭电源插座。
否则可能导致起火。
•
在清洁本产品之前，请务必断开电源线。
否则可能导致触电或起火。
•
清洁本产品时，请先断开电源线，再用干布轻轻擦拭。
（切勿使用蜡、苯、酒精、稀释剂、驱蚊剂、润滑剂或清洁剂等
•
任何化学品。）否则可能改变产品表面外观，并造成产品的指
示标签脱落。
由于产品外壳容易刮伤，请务必使用专用清洁布。
请使用蘸有少量清水的专用清洁布。若清洁布中含有异物，可
•
能会刮伤本产品，因此在使用之前，请彻底将清洁布抖落干净。
清洁本产品时，请勿将水直接喷洒在产品主机上。
其他
避免水进入产品内部，并确保产品不会被淋湿。
•
否则可能导致触电、起火或故障。
•
本产品为高压产品。用户切勿自行拆卸、修理或改装本产品。
否则可能导致触电或起火。如需维修本产品，请与服务中心联
•
系。
如果产品发出异常气味、异常声响或冒烟，请立即拔下电源插
头，并与服务中心联系。
否则可能导致触电或起火。
•
请勿将本产品放置在有湿气、灰尘、烟或水的地方，也不要将其
置于汽车内。
否则可能导致触电或起火。
•
如果不慎跌落本产品或产品外壳损坏，请关闭电源，并拔下电源
线。请与服务中心联系。
否则可能导致触电或起火。
•
如遇雷电天气，请不要触摸电源线或天线线缆。
否则可能导致触电或起火。
•
4
安全说明
请勿尝试仅通过拉动线缆或信号线来移动显示器。
否则，显示器可能会跌落，并导致触电、产品损坏或因线缆损
•
坏而导致起火。
请勿仅通过拉动电源线或信号线向前后左右搬动或移动产品。
否则，显示器可能会跌落，并导致触电、产品损坏或因线缆损
•
坏而导致起火。
确保通风口未被桌子或遮帘挡住。
否则可能因产品内部温度升高而导致起火。
•
请勿将任何装有水的容器、花瓶、花盆、药物或任何金属物置于
本产品上。
如果有水或异物进入产品，请断开电源线，并与服务中心联系。
•
这可能会导致产品故障、触电或起火。
•
切勿在产品附近使用或存放易燃喷雾或可燃物质。
否则可能导致爆炸或起火。
•
切勿将任何金属物体（如筷子、硬币、大头针、铁片等）或易燃
物（如火柴或纸片等）通过通风口或输入输出端口等缝隙插入产品
内。
如果有水或异物进入产品，请断开电源线，并与服务中心联系。
•
否则可能导致触电或起火。
•
长时间使用静止屏幕时，可能会出现残影或白点。
如果长时间不使用本产品，请将其设置为睡眠模式或使用动态
•
屏幕保护程序。
设置适合本产品的分辨率和刷新频率。
否则可能导致视力受损。
•
如果长时间持续靠近产品屏幕，您的视力可能会下降。
为减轻眼部疲劳，在使用显示器时，请每隔 1 小时至少休息五分
钟。
5
安全说明
请勿将本产品安装在不稳定的位置，如不稳定的搁架、不平整的
表面或容易受外部振动影响的位置。
否则产品可能会跌落，从而导致人身伤害甚或损坏本产品。
•
如果在易受外部振动影响的位置使用本产品，可能会损坏本产
•
品，并导致起火。
在移动本产品时，请关闭电源，并拔下电源插头、天线线缆以及
所有与产品相连的线缆。
否则可能导致触电或起火。
•
切勿让儿童在悬空呆在本产品上或攀爬本产品。
这可能导致产品跌落，从而造成人身伤亡。
•
如果长期不使用本产品，请将电源线从电源插座上拔下。
否则，可能因积尘而导致过热或起火，也可能因触电或漏电而
•
导致起火。
切勿将任何重物、玩具或糖果（如曲奇饼等可能吸引儿童注意的
物品）置于本产品上。
儿童可能会攀爬本产品，造成产品跌落，从而导致人身伤亡。
•
切勿在仅握住支架时翻转或移动本产品。
• 否则产品可能会跌落，从而导致人身伤害和/或产品损坏。
请勿将本产品置于阳光直射处或接近任何热源（如火源、加热
器）的位置。
这可能会缩短产品寿命，也可能导致起火。
•
切勿向本产品投掷任何物品或撞击本产品。
否则可能导致触电或起火。
•
切勿将产品置于加湿器或餐桌附近。
否则可能导致触电或起火。
•
发生煤气泄漏时，切勿触摸本产品或电源插头，而应立即采取通
风措施。
如果产生火花，可能导致爆炸或起火。
•
如果长时间开启本产品，显示屏可能发烫。请勿触碰。
请将体积较小的附件置于儿童无法触及之处。
•
6
调节产品角度或支架高度时，请小心谨慎。
如果您的手或手指被卡住，可能会造成人身伤害。
•
此外，如果产品倾斜幅度过大，可能会跌落从而导致人身伤害。
•
请勿将本产品安装在儿童可以触碰到的较低位置。
否则，产品可能坠落，并导致人身伤害。
•
由于本产品前部较重，请将其安装在水平稳固的表面上。
•
请勿将任何重物放在本产品上。
• 这可能导致人身伤害和/或产品受损。
使用显示器的正确姿势
安全说明
使用本产品时，请保持正确的姿势。
观看本产品时，请保持背部挺直。
•
• 眼睛与屏幕之间的距离应在 45 到 50 厘米之间。观
看屏幕的视线应略高于屏幕的高度。
使用本产品时，请保持正确的姿势。
•
调节显示器角度，使屏幕不会发生反光。
•
使手臂与身体两侧垂直，并与手背保持水平。
•
• 肘关节保持 90 度。
• 保持膝关节的角度大于 90 度，并使脚跟紧贴地面。
保持手臂略低于心脏位置。
7
介绍
包装清单
开箱
注
请确保显示器包装箱中随附有下列物件。
如果有任何物件丢失，请与您的经销商联系。
请联系本地代理商购买可选件。
手册
快速安装指南 保修卡
（某些地区可能不适用）
缆线
D-Sub 缆线
其他
显示器
电源线
用户指南
DVI 缆线（可选件）
清洁布 缆线固定环 支架主体
8
显示器
初始设置
介绍
其他
支架基座
注
只有高度抛光的黑色产品才随附了清洁布。
使用向上或向下键选择语言。
正面
显示内容将在 40 秒后消失。
关闭电源后，再重新打开电源。将会再次显示此信息。
它最多可以显示三 (3) 次。请确保在达到最大计数之前调整 PC 的分辨率。
注
屏幕上显示的分辨率是此产品的最佳分辨率。
调节 PC 分辨率，使其与产品的最佳分辨率相同。
MENU
打开同屏菜单和退出菜单。也可用于退出 OSD 菜单或返回到上一级菜单。
亮度按钮
按钮
[MENU/ ]
[ ]
9
介绍
屏幕上没有显示 OSD 时，可按此按钮调节亮度。
>> 单击此处观看动画剪辑
按键自定义
您可以根据个人喜好为自定义按钮进行按键自定义分配。
注
您可通过 设置 > 按键自定义 配置所需功能的自定义键。
调节按钮
这些按钮用于调节菜单中的项目。
进入按钮
激活一个高亮显示的菜单项。
按下“ /SOURCE”，然后在 OSD 关闭时选择视频信号。（当按下“ /
SOURCE”按钮改变输入模式时，在屏幕的左上角会出现一条消息显示当
前模式 － 模拟或数字输入信号。
注
如果选择数字模式，您必须使用 DVI 缆线将显示器连接至显卡的 DVI 端
口。
>> 单击此处观看动画剪辑
AUTO
[ ]
[ ]
[ ] / SOURCE
按钮
按钮
背面
使用此按钮进行自动调节。
>> 单击此处观看动画剪辑
电源按钮
使用这个按钮开启或关闭显示器。
显示器右部的按钮是轻触式按钮。
用手指轻轻触摸按钮。
[ ]
注
电源指示灯
正常工作时，指示灯发出蓝色光。显示器保存您的调节值时，蓝色指示灯
将闪烁一次。
注
有关节电功能的详细信息请参阅手册中关于 PowerSaver 的说明为了节能，
在不需要使用显示器或长时间无人操作时，请将显示器关闭。
注
显示器背面的配置根据产品不同而异。
10
介绍
POWER
将显示器的电源线连接到显示器背面的 POWER 端口。
DVI IN
将 DVI 缆线连接至显示器背面的 DVI IN 端口。
RGB IN
将 D-sub 缆线连接至显示器背面的 15 针 RGB IN 端口。
Kensington
Kensington 防盗锁是一种用于防止系统在公共场所使用时被盗的实用设备。锁
定设备须另行购买。基于各制造商的不同，其外观及锁定方法可能会与图示
有所不同。请参阅 Kensington 防盗锁随附的手册，正确使用该产品。锁定设
备须另行购买。
由于型号不同，Kensington 防盗锁的位置可能有所不同。
端口
端口
端口
防盗锁
注
使用 Kensington 防盗锁
1.
将锁定装置插入显示器上的 Kensington 锁孔中（ ），然后按锁定方向
旋转（ ）。
2. 连接 Kensington 防盗锁缆线。
3. 将 Kensington 防盗锁固定在办公桌或静止的重物上。
注
有关缆线连接的详细信息请参阅连接缆线 。
11
连接
连接缆线
将显示器的电源线连接到显示器背面的 power 端口。
将显示器的电源线插入附近的插座。
配合您的计算机使用适当连接。
使用显卡上的 D-sub（模拟）接口。
• 将信号缆线连接到显示器背面的 15 针 D-sub 端口。
[RGB IN]
使用显卡上的 DVI（数字）接口。
• 将 DVI 缆线连接至显示器背面的 DVI IN 端口。
[DVI IN]
与 Macintosh 连接。
• 使用 D-sub 连接缆线将显示器连接到 Macintosh 计算机。
注
显示器与计算机正确连接后，即可开启并使用它们。
12
使用支架
显示器装配
连接
显示器与底部
调整基座
注
显示器可以倾斜 -1 到 21 度。
13
使用软件
显示器驱动程序
注
当操作系统提示需要显示器驱动程序时，放入显示器附带的 CD-ROM。驱动
程序的安装根据操作系统的不同略有差异。根据操作系统的指示进行适当操
作。
准备一张空白光盘，从此处所列的互联网网站上下载驱动程序文件。
互联网网站：
http://www.samsung.com/（全球）
安装显示器驱动程序（自动）
1. 将光盘放入 CD-ROM 驱动器。
2. 单击“Windows”。
3. 在型号列表中选择显示器的型号，然后单击“OK”（确定）按钮。
4. 如果您可以看到下列消息窗口，请单击“Continue Anyway”（忽略继续）按钮。然后单
击“OK”（确定）按钮（Microsoft® Windows® XP/2000 操作系统）。
注
此显示器驱动程序已获得 MS 徽标认证，安装它不会损坏您的系统。
14
经过认证的此驱动程序可在 Samsung 显示器的主页上找到。
http://www.samsung.com/
安装显示器驱动程序（手动）
Microsoft® Windows Vista, 操作系统
1. 将手册附带的光盘放入 CD-ROM 驱动器。
2.
单击
（开始）和“控制面板”。然后双击“Appearance and Personalization”（外观和个
性化）。
使用软件
3. 单击“Personalization”（个性化），然后单击“Display Settings”（显示设置）。
4. 单击“Advanced Settings...”（高级设置...）。
5. 在“Monitor”（监视器）选项卡中单击“Properties”（属性）。如果“Properties”（属
性）按钮已停用，则表示您的显示器已配置完毕。显示器已可使用。
如果出现如下图所示的“Windows needs...”（Windows 需要...）消息，请单击“Contin-
ue”（继续）。
15
使用软件
注
本显示器的驱动程序通过相应认证并获得 MS 认证徽标，且本安装不会损坏您的系统。
经过认证的此驱动程序可在 Samsung 显示器的主页上找到。
6. 在“Driver”（驱动程序）选项卡中单击“Update Driver...”（更新驱动程序...）。
7. 勾选“Browse my computer for driver software”（浏览计算机以查找驱动程序软件）复选
框，并单击“Let me pick from a list of device drivers on my computer”（从计算机的设备
驱动程序列表中选择）。
8. 单击“Have Disk...”（从磁盘安装…），并选择驱动程序安装文件所在的文件夹（例如
D:\Drive），然后单击“OK”（确定）。
16
使用软件
9. 从画面中的显示器型号列表中选择与您的显示器相匹配的型号，然后单击“Next”（下
一步）。
10. 依次单击以下画面中的“Close”（关闭） → “Close”（关闭） → “OK”（确定） →
“OK”（确定）按钮。
17
使用软件
Microsoft® Windows® XP 操作系统
1. 将光盘放入 CD-ROM 驱动器。
2. 单击“Start”（开始） → “Control Panel”（控制面板），然后单击“Appearance and
Themes”（外观和主题）图标。
3. 单击“Display”（显示）图标并选择“Settings ”（设置）选项卡，然后单击“Advanced...”（高级...）。
4. 在“Monitor”（监视器）选项卡中单击“Properties”（属性）按钮，并选择“Driver”
（驱动程序）选项卡。
5. 单击“Update Driver...”（更新驱动程序...）并选择“Install from a list or...”（从列表或
指定位置安装），然后单击“Next”（下一步）按钮。
18
使用软件
6. 选择“Don't search, I will...”（不要搜索，我要...）并单击“Next”（下一步），然后单
击“Have disk”（从磁盘安装）。
7. 单击“Browse”（浏览）按钮，然后选择 A:(D:\Driver)，在型号列表中选择您的显示器
型号并单击“Next”（下一步）按钮。
8. 如果您可以看到下列消息窗口，请单击“Continue Anyway”（忽略继续）按钮。然后单
击“OK”（确定）按钮。
注
此显示器驱动程序已获得 MS 徽标认证，安装它不会损坏您的系统。
经过认证的此驱动程序可在 Samsung 显示器的主页上找到。
19
使用软件
http://www.samsung.com/
9. 单击“Close”（关闭）按钮，然后继续单击“OK”（确定）按钮。
显示器驱动程序现已安装完毕。
10.
Microsoft® Windows® 2000 操作系统
如果显示器上出现“Digital Signature Not Found”（未找到数字签名）窗口，请执行以下步
骤。
1. 在“Insert disk”（请插入磁盘）窗口中单击“OK”（确定）按钮。
2. 在“File Needed”（所需文件）窗口中单击“Browse”（浏览）按钮。
3. 选择 A:(D:\Driver) 并单击“Open”（打开）按钮，然后单击“OK”（确定）按钮。
如何安装
1. 单击“Start”（开始），“Setting”（设置），“Control Panel”（控制面板）。
2. 双击“Display”（显示）图标。
3. 选择“Settings”（设置）选项卡，并单击“Advanced Properties”（高级属性）按钮。
4. 选择“Monitor”（监视器）。
第 1 种情况：如果“Properties”（属性）按钮不能启用，则表示您的显示器已正确配
置。请终止安装。
第 2 种情况：如果“Properties”（属性）按钮可以启用，单击“Properties”（属性）按
钮，然后继续执行以下步骤。
5. 单击“Driver”（驱动程序），然后单击“Update Driver...”（更新驱动程序...），再单
击“Next”（下一步）按钮。
6. 选择“Display a list of the known drivers for this device so that I can choose a specific driver”
（显示已知设备驱动程序的列表，从中选择特定驱动程序），并单击“Next”（下一
步），然后单击“Have disk”（从磁盘安装）。
20
使用软件
7. 单击“Browse”（浏览）按钮，然后选择 A:(D:\Driver)。
8. 单击“Open”（打开）按钮，然后单击“OK”（确定）按钮。
9. 选择您的显示器型号并单击“Next”（下一步）按钮，然后再单击“Next”（下一步）
按钮。
10. 单击“Finish”（完成）按钮，然后单击“Close”（关闭）按钮。
如果您看到“Digital Signature Not Found”（未找到数字签名）窗口，请单击“Yes”
（是）按钮。然后单击“Finish”（完成）按钮，再单击“Close”（关闭）按钮。
Microsoft® Windows® Millennium 操作系统
1. 单击“Start”（开始），“Setting”（设置），“Control Panel”（控制面板）。
2. 双击“Display”（显示）图标。
3. 选择“Settings”（设置）选项卡，并单击“Advanced Properties”（高级属性）按钮。
4. 选择“Monitor”（监视器）选项卡。
5. 单击“Monitor Type”（监示器类型）区域中的“Change”（更改）按钮。
6. 选择“Specify the location of the driver”（指定驱动程序位置）。
7. 选择“Display a list of all the driver in a specific location...”（显示特定位置的所有驱动程
序的列表...），然后单击“Next”（下一步）按钮。
8. 单击“Have Disk”（从磁盘安装）按钮。
9. 指定 A:\(D:\driver)，然后单击“OK”（确定）按钮。
10. 选择“Show all devices”（显示所有设备），并选择与您计算机相连接的显示器，然后单
击“OK”（确定）。
11. 继续选择“Close”（关闭）按钮和“OK”（确定）按钮，直至关闭显示属性对话框。
Microsoft® Windows® NT 操作系统
1. 单击“Start”（开始），“Settings”（设置），“Control Panel”（控制面板），然后双
击“Display”（显示）图标。
2. 在“显示注册信息”窗口，单击“设置”选项卡，然后单击“All Display Modes”（所有
显示模式）。
3. 选择您要使用的模式（分辨率、颜色数和“Vertical frequency”[场频]），然后单击“OK”
（确定）。
4. 如果在单击“Test”（测试）后屏幕正常工作，请单击“Apply”（应用）按钮。如果屏
幕显示不正常，请切换为其他模式（更低的分辨率、颜色数或刷新率）。
注
如果“所有显示模式”中未列出模式，请参阅用户指南中的预置计时模式选择分辨率和场频。
Linux 操作系统
要执行 X-Window ，您需要创建一个 X86Config 文件，这是一种系统设置文件。
1. 执行 X86Config 文件后，在第一和第二个画面中按“Enter”（回车）键。
21
第三个屏幕用于设置鼠标。
2.
为您的计算机设置鼠标。
3.
然后是选择键盘。
4.
为您的计算机设置键盘。
5.
然后是设置显示器。
6.
首先，为显示器设置行频。（可直接输入刷新率。）
7.
8. 为显示器设置"vertical frequency"（场频）。（可直接输入刷新率。）
9. 输入显示器的型号名称。此信息并不影响 X-Window 的实际执行。
10. 显示器设置完成。设置其他所需硬件后，执行 X-Window
Natural Color
Natural Color 软件程序
使用软件
目前使用计算机会遇到以下问题：打印机打印出的图像或是扫描仪或数码相机扫描出的其他
图像的颜色与显示器上看到的不一致。Natural Color 软件可以完美解决这个问题。它是 Samsung
三星电子与韩国电子通信研究院（ETRI）合作开发的一款颜色管理系统。这个系统只能用于
Samsung 三星显示器，它可以确保显示器上的图像颜色与打印或扫描出的图像颜色完全相
同。如需更多信息，请参阅软件程序中的帮助文档 (F1)。
如何安装 Natural Color 软件
Samsung 显示器附带的光盘放入CD-ROM 驱动器。然后就会执行 Natural Color 程序的起始屏
幕。单击起始屏幕上的 Natural Color 以安装 Natural Color 软件。
若要手动安装程序，请将 Samsung 显示器随附的 CD 插入 CD-ROM 驱动器，单击 Windows
中的“Start”（开始）按钮，然后选择“Run...”（运行...）。输入 D:\color\NCProSetup.exe，
然后按下“Enter”（回车）键。（如果放入光盘的驱动器不是 D:\，请输入相应的驱动器盘
符。）
22
如何删除 Natural Color 软件程序
在“Start”（开始）菜单中选择“Setting/Control Panel”（设置/控制面板），然后双击“Add/
Delete a program”（添加/删除程序）。从列表中选择 Natural Color 并单击“Add/Delete”
（添加/删除）按钮。
MagicTune™
安装
1. 将安装光盘放入 CD-ROM 驱动器。
2. 单击 MagicTune™ 安装文件。
使用软件
注
如果未显示安装软件主画面的弹出窗口，可使用光盘上的 MagicTune 可执行文件继续安
装。
3. 选择安装语言，然后单击“Next”（下一步）。
4. 出现“Installation Shield Wizard”（安装/卸载向导）窗口时，单击“Next”（下一步）。
5. 选择“I agree to the terms of the license agreement”（我同意许可协议中的条款），接受使
用条款。
6. 选择用于安装 MagicTune™ 程序的文件夹。
7. 单击“Install”（安装）。
8. 出现“Installation Status”（安装状态）窗口。
9. 单击“Finish”（完成）。
10. 安装完成时，桌面上会显示 MagicTune™ 可执行文件图标。双击此图标以启动程序。
MagicTune™ 可执行文件图标可能不显示，这取决于计算机系统或显示器的规格。
如果出现这种情况，请按 F5 键。
安装问题
系统要求
MagicTune™ 安装可能受到视频卡、主板和网络环境等因素的影响。
OS
• Windows 2000
• Windows XP Home Edition
23
卸载
使用软件
• Windows XP Professional
• Windows Vista™
建议在 Windows® 2000 或更高版本中使用 MagicTune™。
硬件
• 32 MB 以上内存
• 60 MB 以上硬盘空间
有关详细信息，请访问 MagicTune™ 网站。
MagicTune™ 程序只能通过 Windows® 控制面板中的“Add or Remove Programs”（添加/删除
程序）选项删除。
执行以下步骤卸载 MagicTune™。
1. 转至“Task Tray”（任务栏） → “Start”（开始） → “Settings”（设置）]，并从菜单中
选择“Control Panel”（控制面板）。如果本程序在 Windows® XP 上运行，请转至
“Start”（开始）菜单中的“Control Panel”（控制面板）。
2. 单击“Control Panel”（控制面板）中的“Add or Remove Programs”（添加/删除程序）
图标。
3. 在“Add or Remove Programs”（添加/删除程序）画面中，向下滚屏直至找到“MagicTune™”。单击以高亮显示它。
4. 单击“Change/Remove”（更改/删除）按钮删除此程序。
5. 单击“Yes”（是）开始卸载。
6. 请等待，直到出现“Uninstall Complete”（卸载完成）对话框。
注
有关 MagicTune™的技术支持、FAQ（常见问题）和软件升级，请访问 MagicTune™ 网站。
MultiScreen
24
安装
使用软件
1. 将安装光盘放入 CD-ROM 驱动器。
2. 单击 MultiScreen 安装文件。
注
如果未显示安装软件主画面的弹出窗口，可使用光盘上的 MultiScreen 可执行文件继续安
装。
3. 出现“Installation Shield Wizard”（安装/卸载向导）窗口时，单击“Next”（下一步）。
4. 选择“I agree to the terms of the license agreement”（我同意许可协议中的条款），接受使
用条款。
5. 单击“Install”（安装）。
6. 出现“Installation Status”（安装状态）窗口。
7. 单击“Finish”（完成）。
8. 安装完成时，桌面上会显示 Multiscreen 可执行文件图标。双击此图标以启动程序。
安装问题
系统要求
Multiscreen 可执行文件图标可能不显示，这取决于计算机系统或显示器的规格。如
果出现这种情况，请按 F5 键。
MultiScreen 安装可能受到视频卡、主板和网络环境等因素的影响。
OS
• Windows 2000
• Windows XP Home Edition
• Windows XP Professional
• Windows Vista™
建议在 Windows® 2000 或更高版本中使用 MultiScreen。
硬件
• 32 MB 以上内存
卸载
• 60 MB 以上硬盘空间
Multiscreen 程序只能通过 Windows® 控制面板中的“Add or Remove Programs”（添加/删除程
序）选项删除。
执行以下步骤卸载 Multiscreen。
在“Start”（开始）菜单中选择“Setting/Control Panel”（设置/控制面板），然后双击“Add/
Delete a program”（添加/删除程序）。
25
使用软件
从列表中选择 Multiscreen 并单击“Add/Delete”（添加/删除）按钮。
26
调节显示器
直接功能
AUTO
按“AUTO”按钮时，自动调整画面会出现在动画画面的中央。
自动调节可使显示器自行调节为输入模拟信号。将自动调整微调、粗调和位置的数值。
（仅在模拟模式下可用）
为了使自动调整的功能更强大，请在自动模式打开时执行“AUTO”功能。
如果自动调节无法正常使用，请再次按下“AUTO ”按钮，更精准地调节图像。
如果在控制面板中更改分辨率，将自动执行自动功能。
OSD 锁定和解除锁定
当在锁定 OSD 后按 AUTO 按钮时
当在锁定 OSD 后按 MENU 按钮时
27
调节显示器
此功能用于锁定 OSD，以保持当前的设置状态或阻止他人调整当前设置。
锁定：按住 MENU 按钮超过五 (5) 秒，激活 OSD 调整锁定功能。
解除锁定：按住 MENU 按钮超过五 (5) 秒，停用 OSD 调整锁定功能。
注
尽管 OSD 调整锁定功能已激活，您仍可以调整亮度和对比度，并可使用方向按钮调整按键自
定义 ( )。
按键自定义
您可以根据个人喜好为自定义按钮进行按键自定义分配。
要在完成自定义按键的功能配置后浏览在按下 [
能名称。
(MagicBright - MagicColor - 单色调效果 - 画面尺寸)
您可通过 设置 > 按键自定义 配置所需功能的自定义键。
亮度
] 按钮时显示的操作画面，请单击各个功
注
28
SOURCE
调节显示器
屏幕上没有显示 OSD 时，可按亮度 ( ) 按钮调节亮度。
在 OSD 关闭时选择视频信号。
OSD 功能
图像
亮度
（在 MagicBright 模式为动态对比度时不可用。）
图像 亮度 对比度
色彩
画面 粗调 微调 清晰度 水平位置 垂直位置
OSD
设置 复位 按键自定义 自动信号源 画面尺寸
RTA
信息
MagicColor
语言 水平位置 垂直位置 透明 显示时间
色温 色彩控制 单色调效果 灰度
MagicBright
LED 亮度
可根据个人喜好，使用同屏菜单改变亮度。
MENU → → → , → MENU
29
Loading...
