SyncMaster 245B / 245BW

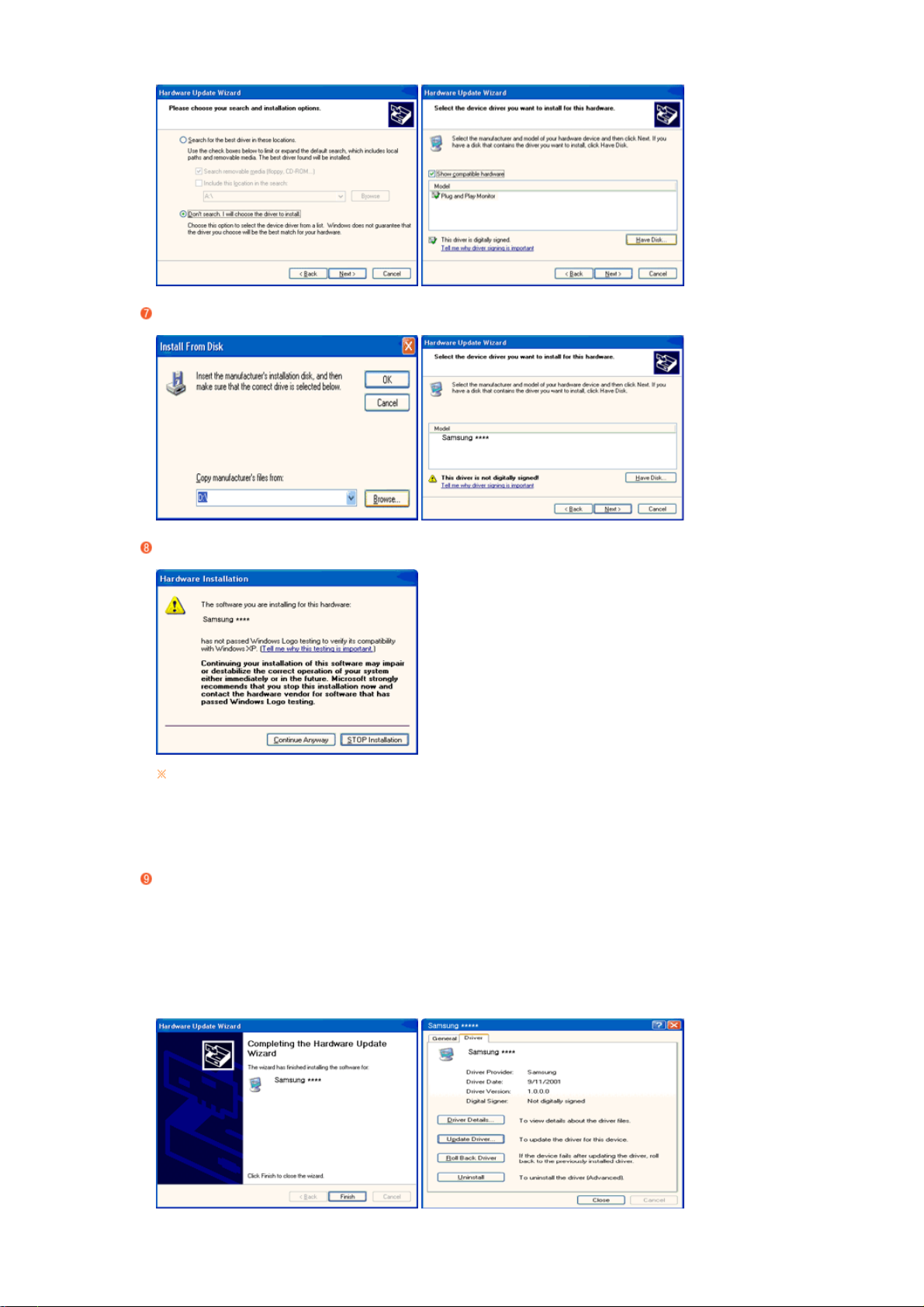

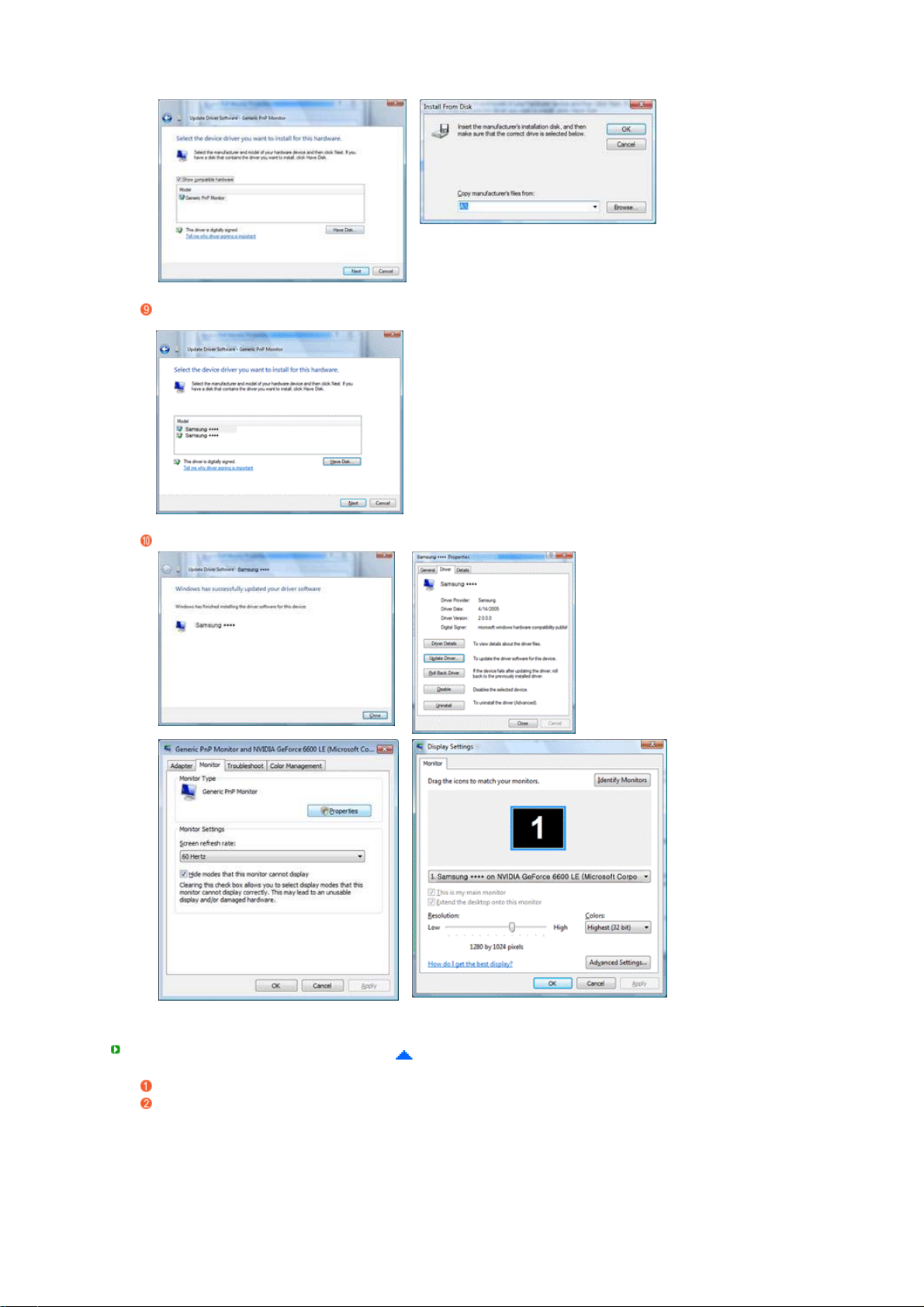

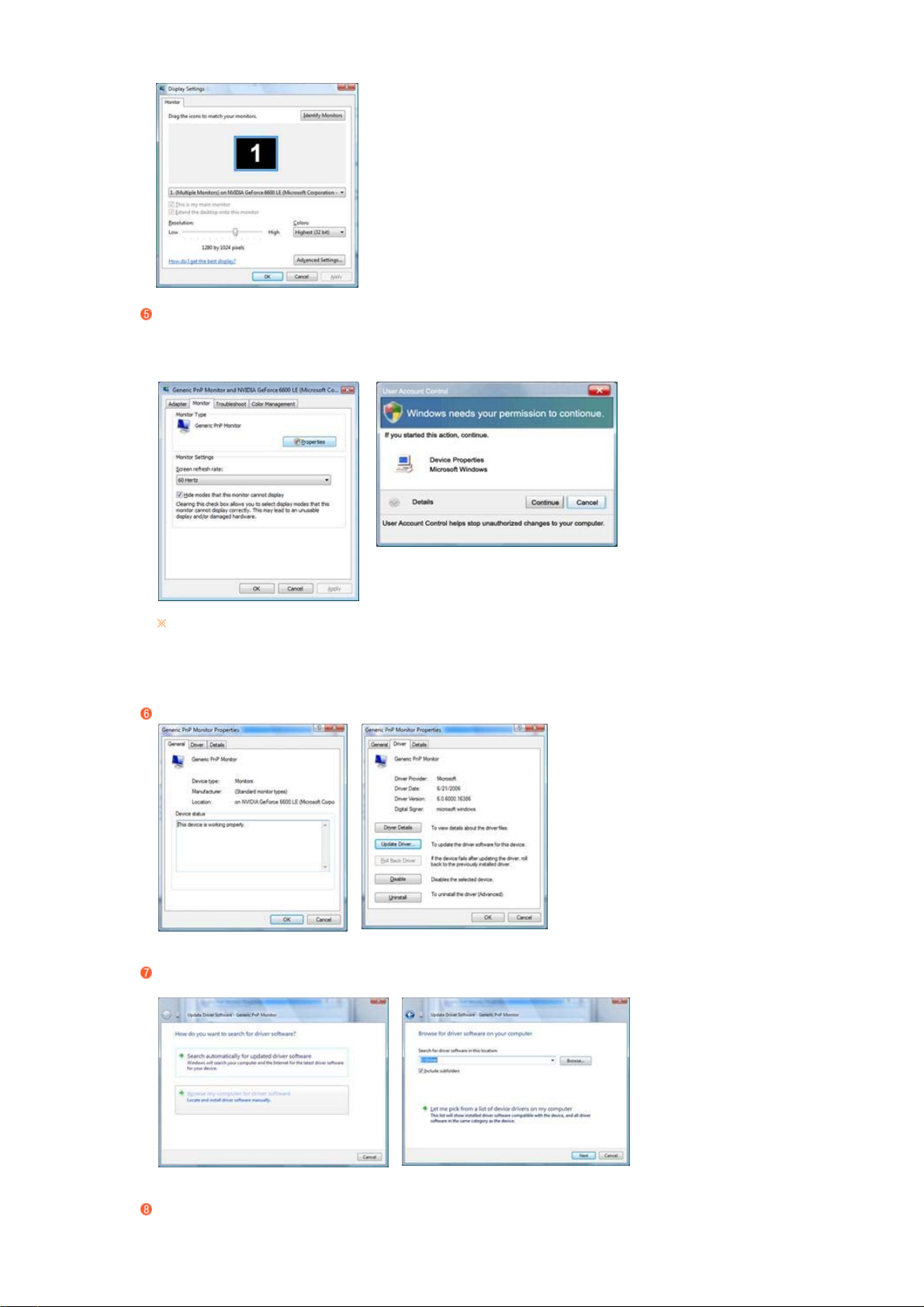

Stuurprogramma installerenProgramma installeren

Aantekening

Het niet-naleven van instructies die aangegeven worden met dit symbool, kan lichamelijk letsel of schade aan de apparatuur veroorzaken.

Verboden	Goed lezen
Niet demonteren	Trek de stekker uit het stopcontact
Niet aanraken	Aarden om een elektrische schok te voorkomen

Energie

Als u de monitor regelmatig enige tijd niet gebruikt, is het handig om op de pc de DPM instelling voor energiebeheer van de monitor aan te zetten.

Wanneer u een schermbeveiliging (screensaver) gebruikt, schakel dan bij de instellingen hiervan de energiebesparende functies in.

De afbeeldingen zijn alleen ter referentie, en mogelijk niet in alle gevallen (of landen) van toepassing.

Gebruik geen beschadigde of niet goed bevestigde stekker.

Dit kan leiden tot elektrische schokken en brand.

Trek de stekker niet aan de kabel uit het stopcontact en raak de stekker nooit aan met natte handen.

Dit kan leiden tot elektrische schokken en brand.

Gebruik alleen een stekker en stopcontact die zijn voorzien van een aardeaansluiting.

Wanneer het apparaat niet goed is geaard, kan dit leiden tot schokken of schade aan het apparaat. (Apparatuur van klasse I.)

Sluit het netsnoer goed aan, zodat deze niet losraakt.

Een slechte aansluiting kan brand veroorzaken.

Voorkom knikken en beschadigingen van de kabel en de stekker door ze niet te ver te buigen en er geen voorwerpen op te plaatsen.

Dit kan leiden tot elektrische schokken en brand.

Sluit niet teveel verlengsnoeren aan op hetzelfde stopcontact.

Hierdoor kan brand ontstaan.

Koppel het netsnoer nooit los als u de monitor gebruikt.

De ontkoppeling kan een stroompiek veroorzaken, waardoor de monitor mogelijk beschadigd raakt.

Gebruik het netsnoer nooit wanneer het aansluitpunt of de stekker stoffig is.

Indien het aansluitpunt of de stekker stoffig is, dient u deze te reinigen met een droge doek.

Gebruik van het netsnoer met een stoffige stekker of stoffig aansluitpunt kan een elektrische schok of brand veroorzaken.

De stekker moet uit het hoofdstopcontact worden gehaald om het apparaat te ontkoppelen. De stekker moet daarom goed bereikbaar zijn.

Dit kan leiden tot elektrische schokken en brand.

Installatie

Neem contact op met een geautoriseerd servicentrum als u de monitor installeert in een omgeving waar veel stof, hoge of lage temperaturen of hoge vochtigheid voorkomt, op een plaats waar gewerkt wordt met chemische oplossingen of waar de monitor 24 uur per dag in werking is, zoals een vliegveld of treinstation.

Als u dit niet doet, kan er schade aan het apparaat ontstaan.

Zet uw monitor in een ruimte met een lage luchtvochtigheid en zo weinig mogelijk stof.

Zo voorkomt u kortsluiting en brand in de monitor.

Laat de monitor niet vallen wanneer u hem verplaatst.

Dit kan leiden tot schade aan het apparaat en persoonlijke ongelukken.

Zorg er bij het plaatsen van het voetstuk van de monitor voor dat het voetstuk geheel op de plank of kast past en er niks uitsteekt.

Als u het product laat vallen, kan dit schade aan het product of persoonlijk letsel veroorzaken.

Plaats het product niet op een onstabiele of kleine ondergrond.

Plaats het product op een gelijke en stabiele ondergrond, zodat het niet omvalt en letsel veroorzaakt bij een voorbijganger, vooral kinderen.

Plaats het product niet op de vloer.

Iemand, vooral kinderen, zou er over kunnen struikelen.

HOUD HET APPARAAT UIT DE BUURT VAN OPEN VUUR ZOALS KAARSEN OM

BRAND TE VOORKOMEN.

Als u dit niet doet, kan er brand ontstaan.

Zorg dat het netsnoer niet in aanraking komt met verwarmingsapparatuur.

Een gesmolten isolatiehuls kan elektrische schokken of brand veroorzaken.

Installeer het product niet op een plek met slechte ventilatie, zoals bijvoorbeeld een boekenplank of kast.

Verhoging van de temperatuur binnenin het product kan brand veroorzaken.

Zet de monitor voorzichtig op zijn plaats.

Zo voorkomt u schade aan de monitor.

Leg de monitor nooit met de voorkant omlaag.

Het oppervlak van de beeldbuis kan anders beschadigd raken.

Het installeren van een wandbeugel moet door een deskundig persoon uitgevoerd worden.

Als dit echter niet door een kundig persoon wordt uitgevoerd, kan dit resulteren in schade of letsel.

Gebruik altijd het montagegereedschap dat beschreven staat in de gebruiksaanwijzing.

Als u het product installeert, zorg dan voor genoeg ruimte tussen muur en product (meer dan 10 cm) voor een goede ventilatie.

Slechte ventilatie kan een verhoogde temperatuur binnenin het product veroorzaken, wat een verkorte levensduur van de componenten en een slechtere prestatie ten gevolge heeft.

Houd de plastic verpakking (de zak) buiten het bereik van kinderen.

Kinderen kunnen stikken in de plastic verpakking (de zak) als ze ermee spelen.

Onderhoud en gebruik

Reinig de behuizing van de monitor en/of het oppervlak van de beeldbuis van de TFT-LCD met een licht vochtig, zacht doekje.

Spuit nooit schoonmaakmiddel rechtstreeks op de monitor.

Dit kan leiden tot schade, elektrische schokken en brand.

Gebruik een aanbevolen schoonmaakmiddel en een zachte doek.

Als er stof of vuil tussen de pootjes van de stekker zit, moet u dit zorgvuldig verwijderen met een droge doek.

Vuil tussen de stekker kan leiden tot elektrische schokken en brand.

Controleer dat het netsnoer uit het stopcontact is gehaald voordat u het product reinigt.

Anders kan dit een elektrische schok of brand veroorzaken.

Haal het netsnoer uit het stopcontact en veeg het product schoon met een zachte, droge doek.

Gebruik geen chemische middelen zoals boenmiddel, benzeen, alcohol, verdunners, insecticide, luchtverfrisser, smeermiddel of wasmiddel.

Overige

Verwijder de beschermkap (of de achterkant) niet.

Dit kan leiden tot elektrische schokken en brand.

Laat reparatie over aan een gekwalificeerde servicemonteur.

Als uw monitor niet normaal werkt - met name bij ongewone geluiden of geuren - moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met een geautoriseerde dealer of Servicecentrum.

Dit kan leiden tot elektrische schokken en brand.

Zorg ervoor dat het product niet op een plaats staat die wordt blootgesteld aan olie, rook of vocht. Installeer het niet in een voertuig.

Hierdoor kan een defect optreden, een elektrische schok ontstaan of kan er brand uitbreken.

Zorg er met name voor dat u de monitor niet gebruikt in de buurt van water of wordt blootgesteld aan sneeuw of regen.

Als u de monitor laat vallen of de behuizing beschadigd is, moet u de monitor uitschakelen en het netsnoer eruit halen. Neem aansluitend contact op met het servicecentrum.

Een defecte monitor kan een elektrische schok of brand veroorzaken.

Schakel de stroom niet in als het buiten onweert en bliksemt of maak gedurende een langere periode geen gebruik van de monitor.

Een defecte monitor kan een elektrische schok of brand veroorzaken.

Probeer het beeldscherm niet te verplaatsen door enkel aan het snoer of de signaalkabel te trekken.

Dit kan leiden tot storingen, elektrische schokken en brand ten gevolge van schade aan de kabel.

Probeer de monitor niet te draaien door aan de stroomkabel of de signaalkabel te trekken.

Dit kan leiden tot storingen, elektrische schokken en brand ten gevolge van schade aan de kabel.

Zorg dat de ventilatieopeningen in de behuizing van de monitor vrij toegankelijk blijven.

Onvoldoende ventilatie kan leiden tot storingen of brand.

Zet geen beker met water, chemicaliën of andere kleine metalen voorwerpen op de monitor.

Hierdoor kan een defect optreden, een elektrische schok ontstaan of kan er brand uitbreken.

Als een onbekende substantie in de monitor loopt, dient u het netsnoer eruit te trekken en contact op te nemen met het servicecentrum.

Zorg dat het product niet in aanraking komt met ontvlambare chemische sprays of brandbare substanties.

Dit kan leiden tot brand en explosies.

Steek nooit voorwerpen door de openingen in de behuizing van de monitor.

Zeker bij metalen voorwerpen kan dit leiden tot elektrische schokken, brand en persoonlijke ongelukken.

Stop geen metalen objecten zoals pennen, draad en boortjes of licht ontvlambare objecten zoals papier en lucifers in de ventilator, de poort voor de hoofdtelefoon of de AV-poorten.

Dit kan brand of een elektrische schok veroorzaken.

Als er vloeistoffen of water het product invloeien, zet het product dan uit, haal de stekker uit het stopcontact en neem contact op met het servicecentrum.

Als het beeld gedurende langere tijd stilstaat, kan de afbeelding licht "inbranden".

Zet de monitor in de spaarstand of activeer een screensaver, als u gedurende langere tijd de monitor niet gebruikt.

Stel de resolutie en de frequentie in op de gewenste niveaus van het model.

Een niet geschikte resolutie en frequentie kan uw gezichtsvermogen letsel toebrengen.

24 inch breed (61 cm) - 1920 X 1200

Als u gedurende lange tijd te dicht op de monitor zit, kan dit schade aan uw ogen veroorzaken.

Neem minstens een pauze van 5 minuten, na ieder uur dat u gebruik maakt van de monitor, om de vermoeidheid van de ogen te ontlasten.

Installeer het product niet op een onstabiele, ongelijke ondergrond of op een plaats waar trillingen voorkomen.

Als u het product laat vallen, kan dit schade aan het product of persoonlijk letsel veroorzaken.

Als u het product gebruikt op een plaats waar veel trillingen voorkomen, kan dit de levensduur van het product verkorten of het product kan vlam vatten.

Zet de monitor uit en trek de stekker uit het stopcontact als u de monitor verplaatst. Zorg dat alle kabels, inclusief de antennekabel en met andere apparatuur verbonden kabels, zijn losgekoppeld voordat u de monitor verplaatst.

Indien u een kabel niet loskoppelt, kan deze beschadigd raken. Dit kan leiden tot brand of een elektrische schok.

Houd het product uit de buurt van kinderen. Zij zouden het product kunnen beschadigen door er aan te zitten.

Een vallend product kan schade, of zelfs de dood, veroorzaken.

Als u het product gedurende lange tijd niet gebruikt, verbreek dan de stroomtoevoer.

Als u dit niet doet, kan dit warmteafgifte van het verzameld vuil of een verslechterde isolatie veroorzaken, wat tot elektrische schokken of brand kan leiden.

Plaats favoriete speeltjes van kinderen ( of iets anders dat verleidelijk kan zijn) nooit op het product.

Kinderen kunnen proberen op het product te klimmen om een object te pakken. Daardoor kan het product omvallen en fysieke schade of zelfs de dood veroorzaken.

Houd bij het optillen of verplaatsen van de monitor deze niet op de kop vast aan enkel de voet.

Hierdoor kan uw monitor ten val komen en beschadigen of persoonlijk letsel veroorzaken.

Correcte zithoudingen bij gebruik van de monitor

Probeer een correcte zithouding aan te nemen als u de monitor gebruikt.

zHoud uw rug recht.

zHoud het scherm op ongeveer 45-50 cm afstand. Houd het scherm iets lager dan ooghoogte en ga er recht voor zitten.

zKantel het scherm 10-20 graden achterwaarts. Pas de hoogte van de monitor zo aan dat de bovenkant van de monitor iets lager is dan ooghoogte.

zPas de hoek van de monitor zo aan dat er geen licht op het scherm wordt gereflecteerd.

zProbeer uw armen in een rechte hoek te houden ten opzichte van uw lichaam. Houd uw handen in een rechte lijn met uw armen.

zHoud uw ellebogen in een rechte hoek.

zHoud uw knieën in een hoek van meer dan 90 graden. Zet beide voeten recht op de grond. Houd uw armen zo dat ze lager liggen dan uw hart.

Correcte verwijdering van dit product

(elektrische & elektronische afvalapparatuur) - Alleen Europa

Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met ander bedrijfsafval voor verwijdering.

PRODUCTINFORMATIE (bestand tegen beeld vasthouden)

LCD-monitoren en tv´s kunnen het beeld vasthouden bij het overschakelen van een beeld naar een ander beeld, met name na een langdurige weergave van een stilstaande afbeelding.

In deze handleiding wordt het juiste gebruik van LCD-producten beschreven om het vasthouden, oftewel het ´inbranden´ van beeld te voorkomen.

Garantie

De garantie dekt geen schade veroorzaakt door scherminbranding.

Inbranden wordt niet gedekt door de garantie.

Wat is beeld vasthouden?

Tijdens normaal gebruik van een LCD-scherm komt het vasthouden van pixels nagenoeg niet voor. Als hetzelfde beeld echter langdurig wordt weergegeven, hoopt een licht verschil in elektrische lading zich op tussen de twee elektroden waardoor de vloeibare kristallen worden omringd. Hierdoor kunnen de vloeibare kristallen zich opstapelen in bepaalde delen van het display. En dus wordt het vorige beeld vastgehouden wanneer naar een nieuw videobeeld wordt overgeschakeld Bij alle beeldschermen, waaronder ook LCD-producten, kan vasthouden van beeld ontstaan.Dit is geen productfout.

Volg de onderstaande instructies op om uw LCD-scherm tegen beeld vasthouden te beschermen.

Power Off [Uit], Screen Saver of Power Save Mode [Energiebesparing]

Bijvoorbeeld)

zSchakel het scherm uit bij gebruikmaking van een stilstaand patroon.

-Schakel het scherm 4 uur uit nadat het 20 uur in gebruik is geweest

-Schakel het scherm 2 uur uit nadat het 12 uur in gebruik is geweest

zGebruik indien mogelijk een screen saver

-Gebruik bij voorkeur een screen saver bestaande uit één kleur of uit bewegende beelden.

zStel de monitor in op Power off [Uit] in de optie Power Scheme [Energiebeheerschema´s] van de beeldschermeigenschappen van de pc.

Aanwijzingen voor specifieke toepassingen

Luchthavens, stations, effectenbeurzen, banken en regelsystemen

Wij raden u aan het systeemprogramma van uw beeldscherm als volgt in te stellen:

Beeldscherminfo samen met logo of bewegend beeld in een cyclus.

Bijvoorbeeld) Cyclus: beeldscherminfo gedurende 1 uur gevolgd door een beeldschermlogo of bewegend beeld gedurende 1 minuut.

Wijzig de kleurinformatie regelmatig (gebruik 2 verschillende kleuren).

Bijvoorbeeld) Roteer de kleurinformatie met 2 kleuren om de 30 minuten.

Voorkom het gebruik van een combinatie van tekens en achtergrondkleuren met een groot verschil in luminantie.

Voorkom het gebruik van grijskleuren die het vasthouden van beeld juist veroorzaken.

zVoorkom: kleuren met een groot verschil in luminantie (zwart en wit, grijs) Bijvoorbeeld)

zAanbevolen instellingen: heldere kleuren met weinig verschil in luminantie - Wijzig de kleuren van tekst en achtergrondkleur om de 30 minuten Bijvoorbeeld)

- Wijzig de tekst om de 30 minuten met beweging. Bijvoorbeeld)

De beste manier om uw monitor te beschermen tegen vasthouden van beeld, is op uw pc of systeem een screen saver programma te activeren wanneer u de pc of het systeem niet gebruikt.

Vasthouden van het beeld mag zich niet voordoen wanneer het LCD-panel onder normale omstandigheden wordt gebruikt.Onder normale omstandigheden wordt verstaan: zich continu wijzigende videobeelden.Wanneer het LCD-panel langdurig met een vast patroon wordt gebruikt (-langer dan 12 uur-), dan kan er een licht verschil in voltage ontstaan tussen elektroden die het vloeibare kristal (LC) in een pixel omvormen. Het verschil in voltage tussen elektroden neemt na verloop van tijd toe waardoor de vloeibare kristallen gaan ´leunen´. Wanneer dit zich voordoet, blijft het vorige beeld zichtbaar wanneer het patroon wordt gewijzigd.

Om dit te voorkomen, moet de opeenhoping van het verschil in voltage worden verlaagd.

Onze LCD-monitor voldoet aan ISO13406-2 pixelfoutenklasse II.

Verpakkingsinhoud

Kijk of de volgende items zijn meegeleverd met uw monitor. contact op met uw dealer als er onderdelen missen.

Neem dan contact op met uw dealer.

Uitpakken

Na de installatie van de voet

Monitor

Inclusief voet

Monitor met Schuifstandaard

Handleiding

		Gebruiksaanwijzing, monitor
Snelstart	Garantiekaart	stuurprogramma, Natural
installatiehandleiding	(Niet overal verkrijgbaar)	Color-software,
		MagicTune™-software

Kabel

Stroomkabel

D-sub-kabel

Afzonderlijk verkocht

DVI-kabel

Overige

Schoonmaakdoek

Dit is alleen bijgeleverd voor apparaten met een zwart glanzend oppervlak.

Luidsprekerpakket(optioneel)

Luidspreker

Uw monitor

Voorkant

Toets MENU []

Toets MagicBright™ []

Toets Helderheid []

Hiermee opent u het OSD-menu. Deze optie wordt ook gebruikt om het OSD-menu af te sluiten of om terug te keren naar het vorige menu.

MagicBright™ is een nieuwe optie die voorziet in een optimale kijkomgeving gebaseerd op de inhoud van het beeld dat u bekijkt. Momenteel zijn er 7 verschillende modi beschikbaar : Custom, Text, Internet, Game, Sport en Movie, Dynamic Contrast. Elke modus heeft zijn eigen vooraf ingestelde helderheidswaarde. U kunt eenvoudig één van de 7 instellingen kiezen door op de knop ‘MagicBright™’ te drukken.

1)Custom

Ondanks het feit dat de waarden zorgvuldig door onze technici zijn geselecteerd, kan het zijn dat u de voorgeconfigureerde waarden niet prettig vindt voor uw ogen.

Als dit het geval is, kunt u de helderheid en het contrast aanpassen met behulp van het OSD-menu.

2)Text

Voor documenten of het werken met veel tekst.

3)Internet

Voor het werken met een combinatie van beelden zoals tekst en grafische voorstellingen.

4)Game

Voor het bekijken van bewegende beelden zoals een spelletje.

5)Sport

Voor het bekijken van bewegende beelden zoals sport.

6)Movie

Voor het bekijken van bewegende beelden zoals een DVD of Video CD.

7)Dynamic Contrast

Met Dynamic Contrast wordt het invoersignaal van de video automatisch gedetecteerd en aangepast voor de optimale contrastinstelling.

>> Klik hier om een animatiefilmpje te bekijken.

Als het OSD-menu niet geactiveerd is op het scherm, druk dan op de knop om de helderheid in te stellen.

	>> Klik hier om een animatiefilmpje te bekijken.
Toets Aanpassen [ ]	Instellingsitems in het menu.
Toets Enter [ ] /	Activeert een gemarkeerd menu-item. /
Toets SOURCE	Als u de ' ' indrukt terwijl de OSD uitstaat, wordt de ingangsbron
	(analoog/digitaal) afgewisseld. (Als u op de knop (bron) drukt om
	de ingangsmodus te wijzigen, zal in de linkerbovenhoek van het
	scherm een bericht worden weergegeven die de huidige modus
	aangeeft -- Analog, Digital ingangssignaal.)
	Als u de digitalemodus selecteert, moet u uw monitor met een DVI-
	kavel aansluiten op de digitale DVI IN(HDCP)-poort van de grafische
	kaart.
	>> Klik hier om een animatiefilmpje te bekijken.
Toets AUTO	Druk op deze knop om de OSD automatisch aan te passen.
	>> Klik hier om een animatiefilmpje te bekijken.
Aan/uit-knop [ ]	Gebruik deze knop om de monitor aan of uit te zetten.
Aan/uit-lampje	Tijdens normale werking brandt dit lampje blauw, het knippert
	eenmaal als het beeldscherm uw aanpassingen opslaat.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop Energiebeheer. Als u energie wilt besparen, zet dan uw monitor UIT als u hem langere tijd niet meer nodig heeft.

Achterkant

De configuratie aan de achterkant van de monitor kan van product tot product variëren.

POWER S/W / POWER

POWER S/W

: Hiermee zet u de monitor aan of uit. POWER

: Sluit netsnoer van uw monitor aan op de POWER aan de achterkant van uw monitor.

DVI IN(HDCP) / RGB IN

DVI IN(HDCP)

: Sluit de DVI-kabel aan op de DVI IN(HDCP) aan de achterkant van uw monitor.

RGB IN

: Sluit de signaalkabel aan op de 15 pins , RGB INaansluiting aan de achterkant van uw monitor.

AUDIO POWER

zSluit de voedingskabel van de luidspreker aan op de AUDIO POWER-uitgang van de monitor.

Kensingtonslot

z Het Kensingtonslot is een instrument dat gebruikt wordt om het systeem vast te zetten bij gebruik in een openbare ruimte. (Het slot dient apart aangeschaft te worden. )

Voor meer informatie over gebruik van het slot, kunt u contact opnemen met de dealer.

Pin om standaard vast te zetten

zVerwijder de pin van de standaard om de monitor naar boven of beneden te tillen.

Zie Aansluiten voor meer informatie over het aansluiten van kabels.
