SyncMaster LD190/LD190G/LD220/LD220G

LCD Монитор

Руководство пользователя

Указания по безопасности

Обозначения

Примечание

Эти указания по безопасности необходимо выполнять для обеспечения безопасности и предотвращения повреждения.

Внимательно прочитайте указания и правильно используйте устройство. Предупреждение/предостережение

Впротивном случае возможно получение травм, в том числе со смертельным исходом.

Впротивном случае возможно получение травм и повреждение устройства.

Условные обозначения

Важно внимательно Запрещено прочесть и постоянно об

этом помнить

Не разбирать	Вынуть	вилку	из
	электророзетки

	Для	предотвращения
Не прикасаться	поражения электрическим
	током	необходимо

заземлить

Питание

Если компьютер не используется в течение длительного времени, переведите его в режим DPM.

При использовании экранной заставки переведите компьютер в режим активной заставки.

Приведенные здесь изображения предназначены только для справки и могут быть неприменимы во всех случаях (или странах).

Доступ к инструкциям по недопущению остаточного изображения

Не используйте поврежденную вилку или кабель питания,

а также поврежденную или незакрепленную сетевую розетку.

•В противном случае возможно поражение электрическим током или возгорание.

Не дотрагивайтесь до вилки кабеля питания мокрыми рукамиприподключенииеексетевойрозеткеилиизвлечении

из нее.

•В противном случае возможно поражение электрическим током.

Указания по безопасности

Обязательно подключайте кабель питания к заземленной сетевой розетке.

•В противном случае возможно поражение электрическим током или получение травм.

Убедитесь, что вилка кабеля питания правильно подсоединена к сетевой розетке.

•В противном случае может произойти возгорание.

Не перегибайте кабель питания и не тяните за него с усилием, а также не ставьте на него тяжелые предметы.

•В противном случае может произойти возгорание.

Не подключайте несколько устройств к одной сетевой розетке.

•В противном случае может произойти возгорание из-за перегрева.

Не отсоединяйте кабель питания во время использования устройства.

•В противном случае возможно повреждение устройства вследствие поражения электрическим током.

Чтобы отключить устройство от электросети, следует извлечь вилку кабеля питания из розетки электропитания. Кабель питания при этом освободится для выполнения дальнейших действий.

•Это может привести к поражению электрическим током или возгоранию.

Используйте только прилагаемый кабель питания. Не используйте кабель питания, поставляемый с другими устройствами.

•В противном случае возможно возгорание или поражение электрическим током.

Установка

При установке монитора в сильно запыленных помещениях, местах с очень высокой или низкой температурой или высокой влажностью, наличием химических веществ, а также в тех случаях, когда планируется круглосуточная эксплуатация изделия (например, в аэропортах, на железнодорожных вокзалах и т.д.), обязательно обратитесь в авторизированный сервисный центр.

В противном случае монитору может быть причинен серьезный ущерб.

При перемещении монитора не роняйте его.

•Это может привести к повреждению устройства или к травме.

Указания по безопасности

При установке устройства в шкафу или стойке убедитесь в том, что передний нижний край устройства не выступает за края полки.

•В противном случае устройство может упасть или причинить травму.

•Используйте шкаф или полку соответствующего устройству размера.

НЕ ОСТАВЛЯЙТЕ РЯДОМ С УСТРОЙСТВОМ СВЕЧИ, СРЕДСТВА, ОТПУГИВАЮЩИЕ НАСЕКОМЫХ, СИГАРЕТЫ И НАГРЕВАТЕЛЬНЫЕ ПРИБОРЫ.

•В противном случае может произойти возгорание.

Кабельпитанияиустройстводолжнынаходитьсякакможно дальше от нагревательных приборов.

•В противном случае возможно поражение электрическим током или возгорание.

Не устанавливайте устройство в местах с плохой вентиляцией, например в книжном или стенном шкафу.

•В противном случае возможно возгорание из-за повышения внутренней температуры.

Ставьте монитор на место аккуратно.

•В противном случае можно повредить монитор.

Не кладите устройство экраном на пол.

•В противном случае возможно повреждение экрана.

Устанавливайте устройство в хорошо проветриваемом помещении. Между стеной и устройством должно быть расстояние не меньше 10 см.

•В противном случае возможно возгорание из-за повышения внутренней температуры.

Храните виниловую упаковку в недоступном для детей

месте.

•В противном случае игра детей с виниловой упаковкой может стать причиной удушья.

Очистка

Для очистки корпуса монитора или поверхности экрана TFT-LCD протрите его слегка влажной мягкой тканью.

Не распыляйте чистящее средство непосредственно на поверхность устройства.

Указания по безопасности

•В противном случае возможно изменение цвета, нарушение структуры, а также отслоение поверхности экрана.

Очистку устройства следует производить только с помощью мягкой ткани и специального чистящего средства для мониторов. При использовании чистящего средства, не предназначенного для очистки мониторов, разбавьте его водой в соотношении 1:10.

При очистке штырьковых контактов или удалении пыли с сетевой розетки следует использовать сухую ткань.

•В противном случае может произойти возгорание.

При очистке устройства обязательно следует отсоединять кабель питания.

•В противном случае возможно поражение электрическим током или возгорание.

Перед очисткой устройства отключите кабель питания и тщательно очистите его сухой тканью.

•(Не используйте какие-либо химические вещества, такие каквоск,бензин,спирт,разбавитель,аэрозолиоткомаров, смазочные вещества или чистящие средства.) Это может привести к изменению внешнего вида поверхности устройства и удалению наклеек на устройстве.

Используйте только указанную ткань, поскольку корпус устройства можно легко поцарапать.

•Используйте указанную ткань, слегка смоченную в воде. Перед использованием ткани встряхните ее, поскольку на ней могут быть посторонние частицы, которые могут поцарапать корпус.

При очистке устройства не распыляйте воду непосредственно на корпус устройства.

•Следите за тем, чтобы вода не попала ни внутрь устройства, ни на его поверхность.

•В противном случае возможно поражение электрическим током, возгорание или возникновение неисправности.

Дополнительно

Устройство является устройством высокого напряжения.

Запрещается самостоятельно разбирать, ремонтировать или вносить изменения в устройство.

•В противном случае возможно поражение электрическим током или возгорание. При необходимости ремонта устройства обратитесь в сервисный центр.

Если слышны странные звуки или от устройства исходит странный запах или дым, немедленно отсоедините сетевую вилку и обратитесь в сервисный центр.

Указания по безопасности

•В противном случае возможно поражение электрическим током или возгорание.

Не устанавливайте устройство в месте, подверженном воздействию влаги, пыли, дыма, воды, а также внутри автомобиля.

•В противном случае возможно поражение электрическим током или возгорание.

Если вы уронили устройство или поврежден корпус, выключите устройство и отсоедините сетевой кабель. Обратитесь в сервисный центр.

•В противном случае возможно поражение электрическим током или возгорание.

Во время грозы не прикасайтесь к сетевому кабелю или кабелю антенны.

•В противном случае возможно поражение электрическим током или возгорание.

Непытайтесьподвинутьмонитор,потянувтолькозапровод или сигнальный кабель.

•В противном случае устройство может упасть, а также возможно поражение электрическим током, повреждение устройства или его возгорание вследствие повреждения кабеля.

Не пытайтесь поднять или переместить устройство вперед или назад, вправо или влево, держась за сетевой или сигнальный кабель.

Убедитесь, что вентиляционные отверстия не загорожены панелями стола или занавесками.

•В противном случае возможно возгорание из-за повышения внутренней температуры.

Не помещайте на устройство сосуды с водой, вазы,

цветочные горшки, лекарства, а также какие-либо металлические предметы.

•Если внутрь устройства попала вода или другие посторонние вещества, отсоедините кабель питания и обратитесь в сервисный центр.

•Это может привести к неисправности устройства, поражению электрическим током или возгоранию.

Не используйте и не храните воспламеняемые спреи и горючие материалы вблизи устройства.

•В противном случае возможен взрыв или возгорание.

Указания по безопасности

Не вставляйте внутрь устройства (в вентиляционные отверстия, входные и выходные разъемы и т.д.) металлические предметы, например, монеты, булавки и ножи, а также легко воспламеняющиеся вещества, например, спички или бумага.

•Если внутрь устройства попала вода или другая жидкость, отсоедините кабель питания и обратитесь в сервисный центр.

•В противном случае возможно поражение электрическим током или возгорание.

Если на экране в течение длительного времени отображается неподвижное изображение, может появиться эффект остаточного изображения или пятно.

•Если устройство не используется в течение длительного времени, включите спящий режим или используйте подвижную экранную заставку.

Установите разрешение и частоту, соответствующие данному устройству.

•В противном случае возможно ухудшение зрения.

Продолжительное использование экрана устройства на слишком близком расстоянии может привести к ухудшению зрения.

Чтобыуменьшитьутомляемостьглаз,делайтекакминимум пятиминутные перерывы каждый час при использовании монитора.

Не устанавливайте устройство в неустойчивом месте, например на непрочную полку, неровную поверхность или поверхность, подверженную вибрации.

•В противном случае оно может упасть, что может причинить травму и/или привести к повреждению устройства.

•Если устройство используется в местах, подверженных

вибрациям, возможно повреждение устройства вследствие возгорания.

При необходимости переместить устройство выключите питание и отсоедините кабель питания, кабель антенны и все остальные кабели, подсоединенные к устройству.

•В противном случае возможно поражение электрическим током или возгорание.

Не позволяйте детям висеть на устройстве или вставать на него.

•Устройство может упасть и стать причиной получения травмы или смерти.

Указания по безопасности

Если устройство не используется в течение длительного периода времени, отсоедините сетевой кабель от сетевой розетки.

•В противном случае может произойти перегрев или возгорание устройства вследствие запыленности, поражения электрическим током или утечки.

Не помещайте на устройство тяжелые предметы, игрушки или кондитерские изделия, например печенье, поскольку это может привлечь внимание детей.

•Детимогутповиснутьнаустройстве,чтоможетповлечьза собой его падение и, как следствие, это может стать причиной получения травм или смерти.

Не переворачивайте и не перемещайте устройство, удерживая его только за подставку.

•В противном случае оно может упасть, что может стать причиной получения травм и/или повреждения продукта.

Не помещайте устройство в местах, подверженных воздействию прямых солнечных лучей, или вблизи источников тепла, например, отопительных или нагревательных приборов.

•Это может повлечь за собой сокращение срока службы устройства или его возгорание.

Не допускайте падения предметов на устройство, а также не подвергайте его ударам.

•В противном случае возможно поражение электрическим током или возгорание.

Не используйте вблизи устройства увлажнители и не размещайте его рядом с кухонным столом.

•В противном случае возможно поражение электрическим током или возгорание.

Если произошла утечка газа, не прикасайтесь к устройству и кабелю питания и немедленно проветрите помещение.

•Искра может вызвать взрыв или возгорание.

Если устройство включено в течение длительного периода

времени, панель дисплея может нагреться. Не прикасайтесь к ней.

•Храните небольшие по размеру принадлежности в недоступном для детей месте.

Устанавливайте устройство в недоступном для детей месте.

•Впротивномслучаеономожетупастьипричинитьтравму.

•Поскольку передняя часть устройства тяжелая,

устанавливайте его на ровную и устойчивую поверхность.

Указания по безопасности

Не ставьте на устройство тяжелые предметы.

•Это может привести к получению травм или повреждению устройства.

Удобное положение тела при использовании монитора

Перед использованием устройства правильно расположите его.

•При работе с монитором держите спину прямо.

•Расстояние между монитором и глазами должносоставлятьот45до50см.Уровеньглаз должен быть несколько выше верхнего края экрана.

•Передиспользованиемустройстванеобходимо правильно расположить его.

•Отрегулируйте угол наклона таким образом,

чтобы свет не отражался от экрана.

•Согнитерукивлоктяхподпрямымуглом,чтобы верхние края предплечий находились на одном уровне с тыльными сторонами ладоней.

•Руки в локтевом суставе должны быть согнуты под углом 90 градусов.

•Колени должны быть согнуты под углом более 90 градусов, а пятки должны касаться пола. Кисти рук должны находиться ниже уровня сердца.

Введение

{LD190,LD190G}Содержимое упаковки

Примечание

Убедитесь, что следующие элементы прилагаются к монитору.

Если какой-либо элемент комплекта отсутствует, обратитесь к торговому представителю.

Для приобретения дополнительных элементов обратитесь к торговому представителю.

Распаковка

Монитор

Руководства

Краткое руководство по	Гарантийный талон	Руководство
установке	(Прилагается не во всех	пользователя
	(Прилагается не во всех
	странах)	(Прилагается не во всех
		странах)
Кабели

Кабель D-Sub

Кабель питания

Кабель USB

Дополнительно

Ткань для очистки

Введение

Примечание

Ткань для очистки предоставляется в качестве дополнительного аксессуара только для устройств черного цвета с глянцевым покрытием.

Монитор

Исходные настройки

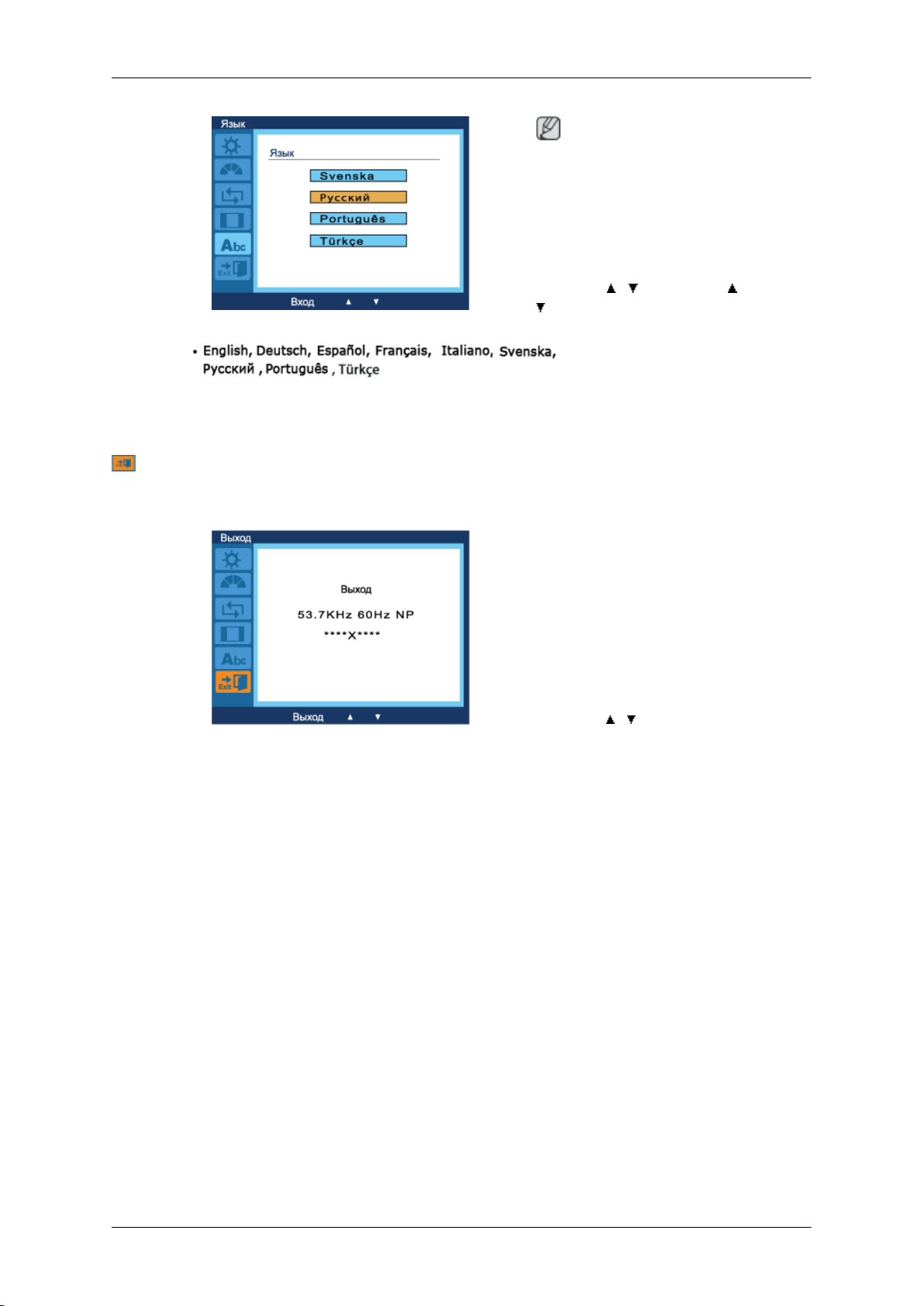

Выберите необходимый язык с помощью кнопок вверх или вниз.

Содержимое исчезнет через 40 секунд.

Выключите и снова включите питание. Оно отобразится снова.

Ономожетотображатьсядотрех(3)раз.Передпоследнимразомследуетобязательно настроить разрешение на ПК.

Примечание

Отображаемое на экране разрешение является оптимальным для данного изделия.

Настройте разрешение компьютера таким образом, чтобы оно соответствовало оптимальному разрешению данного изделия.

Вид спереди

Примечание

Для использование слегка нажимайте их пальцами.

MENU кнопка [MENU]

Открытие экранного меню и выход из него. Также используется для выхода из экранного меню или для возврата к предыдущему меню.

Введение

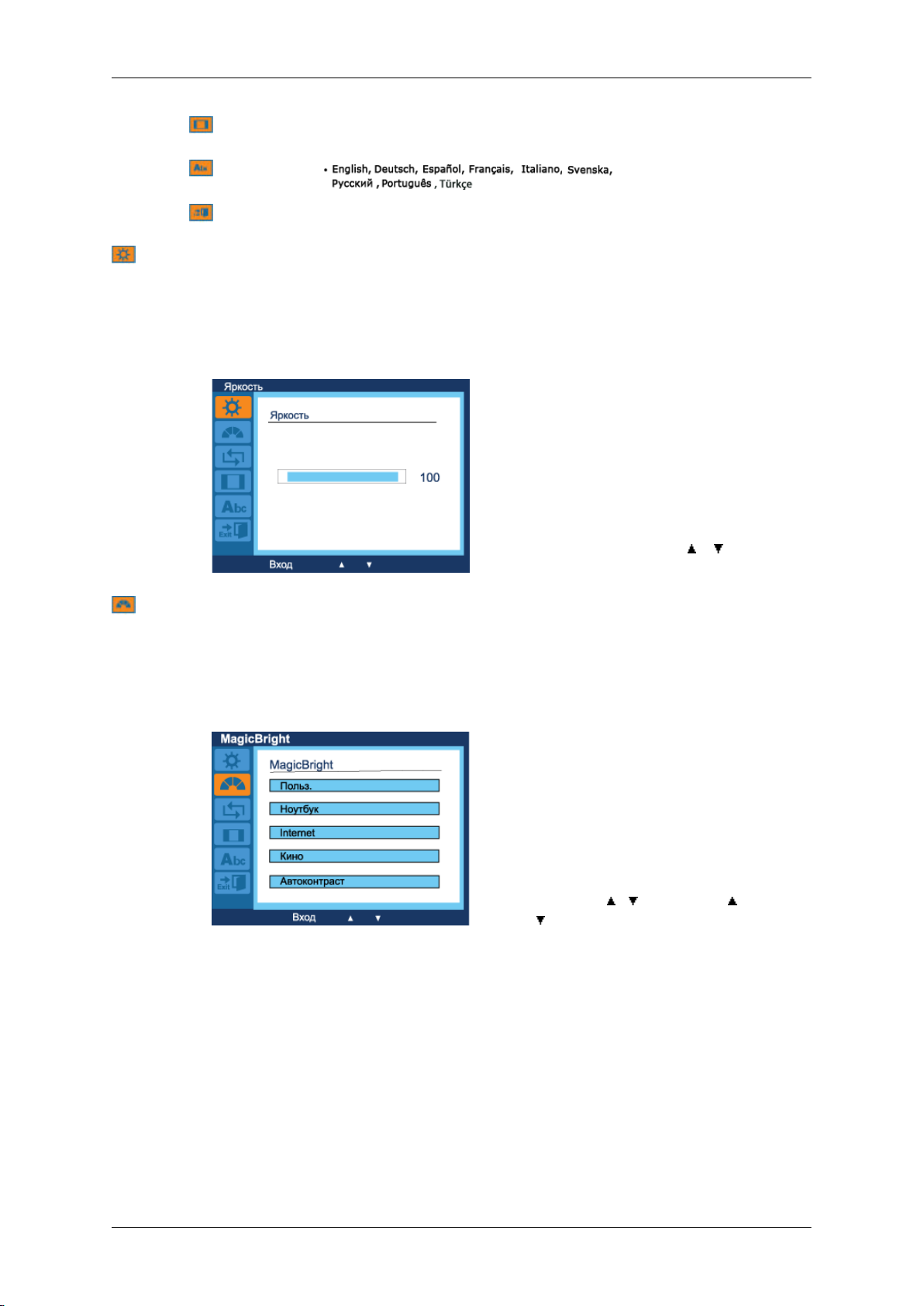

Кнопка Яркость []

Если на экране не отображается OSD, нажмите эту кнопку для настройки яркости.

Кнопка AUTO

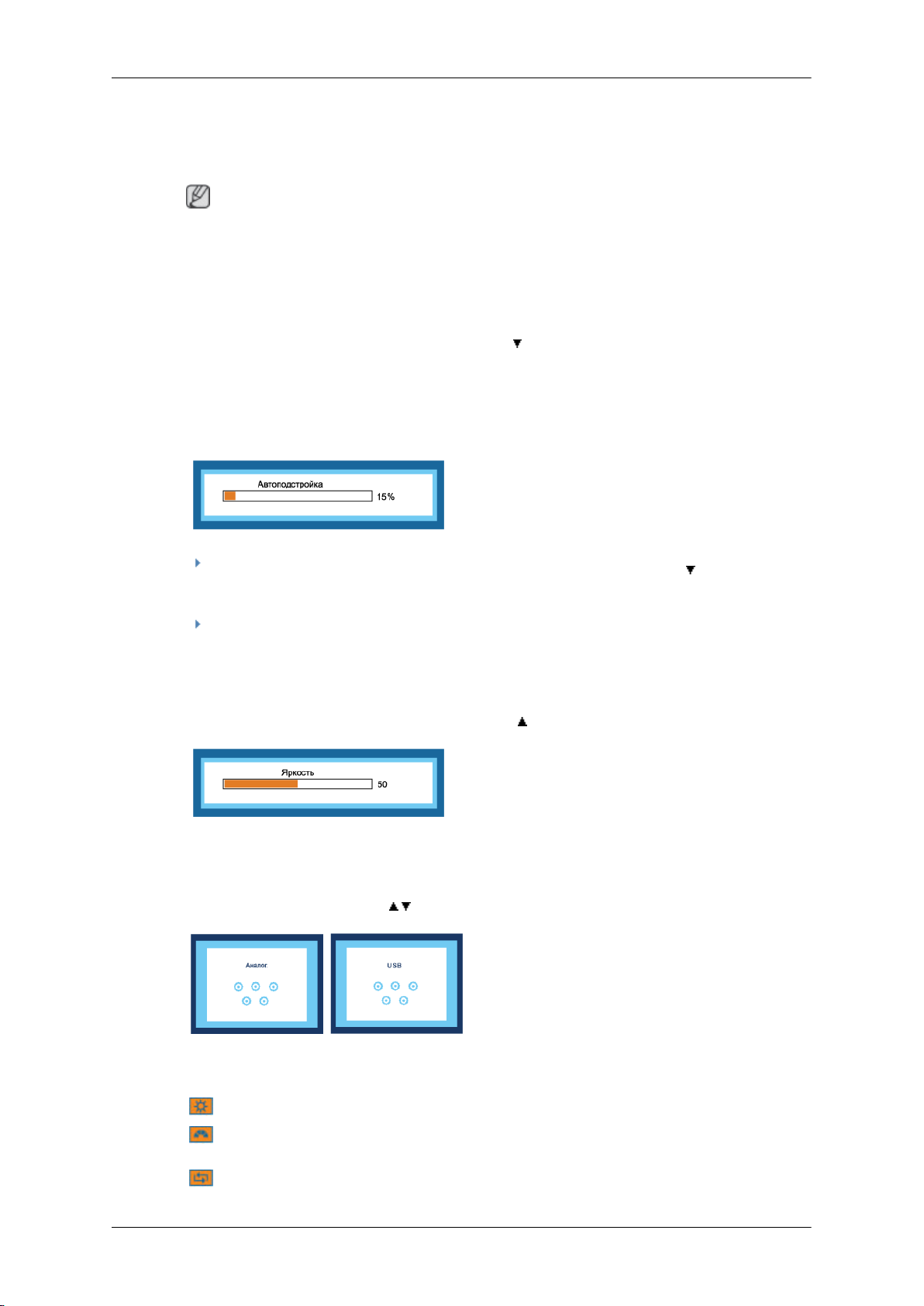

Если на экране не отображается OSD, нажмите кнопку автоматической настройки.

Кнопки настройки []

Данные кнопки позволяют настроить элементы меню.

Кнопка питания []

Эта кнопка используется для включения и выключения монитора.

Примечание

Для получения дополнительной информации о функциях режима энергосбережения см. раздел Энергосбережение в руководстве. Для экономии энергии выключайте монитор, когда нет необходимости в его использовании или когда оставляете его на продолжительное

время.

Вид сзади

Примечание

Конфигурация задней панели монитора может отличаться у разных устройств.

Порт POWER

ПодключитекабельпитаниямониторакпортуPOWERназаднейпанели монитора.

Порт USB IN

С помощью кабеля USB выполните подключение порта монитора к USB-порту компьютера.

Порт RGB IN

Введение

Подключите кабель D-sub к 15-контактному порту RGB IN на задней панели монитора.

Замок Kensington

Замок Кенсингтона - это устройство, используемое для физического закрепления системы, когда оно используется в общественных местах. (Устройство блокировки приобретается дополнительно.) С вопросами о его использовании обратитесь к продавцу.

Примечание

Размещение замка Kensington может отличаться в зависимости от модели.

Использование замка Kensington для предотвращения кражи

1.Вставьте устройство защиты в гнездо для замка Kensington, расположенноенадисплее,иповернитеегопочасовойстрелке

2.Подсоедините кабель для замка Kensington.

3.Прикрепите замок Kensington к столу или тяжелому стационарному предмету.

Примечание

См. пункт Подсоединение кабелей для получения дополнительных сведений о подключениях кабелей.

{LD220,LD220G}Содержимое упаковки

Примечание

Убедитесь, что следующие элементы прилагаются к монитору.

Если какой-либо элемент комплекта отсутствует, обратитесь к торговому представителю.

Для приобретения дополнительных элементов обратитесь к торговому представителю.

Распаковка

Монитор

Введение

Руководства

Краткое руководство по	Гарантийный талон	Руководство
установке	(Прилагается не во всех	пользователя
	(Прилагается не во всех
	странах)	(Прилагается не во всех
		странах)
Кабели

Кабель D-Sub

Кабель питания

Кабель USB

Дополнительно

Ткань для очистки

Примечание

Монитор Исходные настройки

Выберите необходимый язык с помощью кнопок вверх или вниз.

Содержимое исчезнет через 40 секунд.

Выключите и снова включите питание. Оно отобразится снова.

Ономожетотображатьсядотрех(3)раз.Передпоследнимразомследуетобязательно

настроить разрешение на ПК.

Примечание

Отображаемое на экране разрешение является оптимальным для данного изделия.

Введение

Вид спереди

Примечание

Для использование слегка нажимайте их пальцами.

MENU кнопка [MENU]

Кнопка Яркость []

Если на экране не отображается OSD, нажмите эту кнопку для настройки яркости.

Кнопка AUTO

Если на экране не отображается OSD, нажмите кнопку автоматической настройки.

Кнопки настройки []

Данные кнопки позволяют настроить элементы меню.

Кнопка питания []

Эта кнопка используется для включения и выключения монитора.

Примечание

Вид сзади

Примечание

Конфигурация задней панели монитора может отличаться у разных устройств.

Введение

Порт POWER

ПодключитекабельпитаниямониторакпортуPOWERназаднейпанели

монитора.

Порт USB OUT

DOWN (выходной порт USB)

С помощью кабеля USB выполните подключение порта DOWN монитора USB к устройству USB.

UP (входной порт USB)

С помощью кабеля USB выполните подключение порта UP монитора к USB-порту компьютера.

Порт USB IN

С помощью кабеля USB выполните подключение порта монитора к USB-порту компьютера.

Порт RGB IN

Подключите кабель D-sub к 15-контактному порту RGB IN на задней панели монитора.

Замок Kensington

Примечание

Размещение замка Kensington может отличаться в зависимости от модели.

Введение

Использование замка Kensington для предотвращения кражи

1.Вставьте устройство защиты в гнездо для замка Kensington,

расположенноенадисплее,иповернитеегопочасовойстрелке

2.Подсоедините кабель для замка Kensington.

3.Прикрепите замок Kensington к столу или тяжелому стационарному предмету.

Примечание

См. пункт Подсоединение кабелей для получения дополнительных сведений о подключениях кабелей.

Соединения

Подключение монитора с помощью кабеля D-SUB

Подключите кабель питания монитора к порту power на задней панели монитора.

Подключите кабель питания монитора к электророзетке.

Используйте соединение, подходящее для компьютера.

Использование разъема D-sub (аналогового) на видеокарте.

•Подключите сигнальный кабель к 15-контактному порту D-sub на задней панели монитора.

[RGB IN]

Подключение к Macintosh.

•Подключите монитор к компьютеру Macintosh с помощью соединительного кабеля D-sub.

Примечание

Если монитор подсоединен к компьютеру, можно их включить и приступить к работе.

Обычный монитор рекомендуется использовать в следующих случаях.

•При использовании одного дисплея

•При воспроизведении трехмерной игры

•При просмотре видео в формате BluRay или видео высокой четкости

Соединения

Примечание

Для портативного компьютера перед установкой конфигурации нескольких мониторов требуется выбрать режим «LCD+CRT Dual View».

Нажмите один раз сочетание клавиш Fn + F4().Появится экран программы Easy Display Manager, в котором можно выбрать устройство отображения. Если нажать

клавишу F4(), удерживая нажатой клавишу Fn, выбранный параметр изменится на другой параметр.

Подключение монитора с помощью кабеля USB

Примечание

Монитор работает только при подключенном кабеле USB. Монитор также может работать при подключенном кабеле D-sub.

Требования к установке

Требования к установке 1.Использование обычного офисного документа или веб-документа

-ЦП: - ЦП: Atom или Celeron 1,6 ГГц

-ОЗУ: 1 GB

2. Просмотр фильмов в полноэкранном режиме

-ЦП: 1,8Ghz Core2

-ОЗУ: 1 GB

Поддерживаемые ОС - Windows XP с пакетом обновления 2 или более (операционные системы) поздней версии

-Windows 2000 с пакетом обновления 4 или более поздней версии

-Windows Vista

Примечание

•Чтобы получить информацию об операционной системе компьютера, щелкните правой кнопкой мыши «Мой компьютер», выберите «Свойства» и перейдите на

вкладку «Общие».

•Из-за некоторых характеристик компьютера или кодека проигрывателя фильмов сцены из видео могут воспроизводиться прерывисто и неравномерно.

•Прииспользованиипортативногокомпьютеравкачествережимабатареивыберите режим максимального быстродействия, чтобы максимально повысить качество воспроизведения фильма.

Монитор USB рекомендуется использовать в следующих случаях.

•При использовании нескольких дисплеев

•При использовании нескольких мониторов в режиме Plug & Play

Подключение монитора USB

Соединения

Подключите кабель питания () к монитору, как показано на рисунке выше.

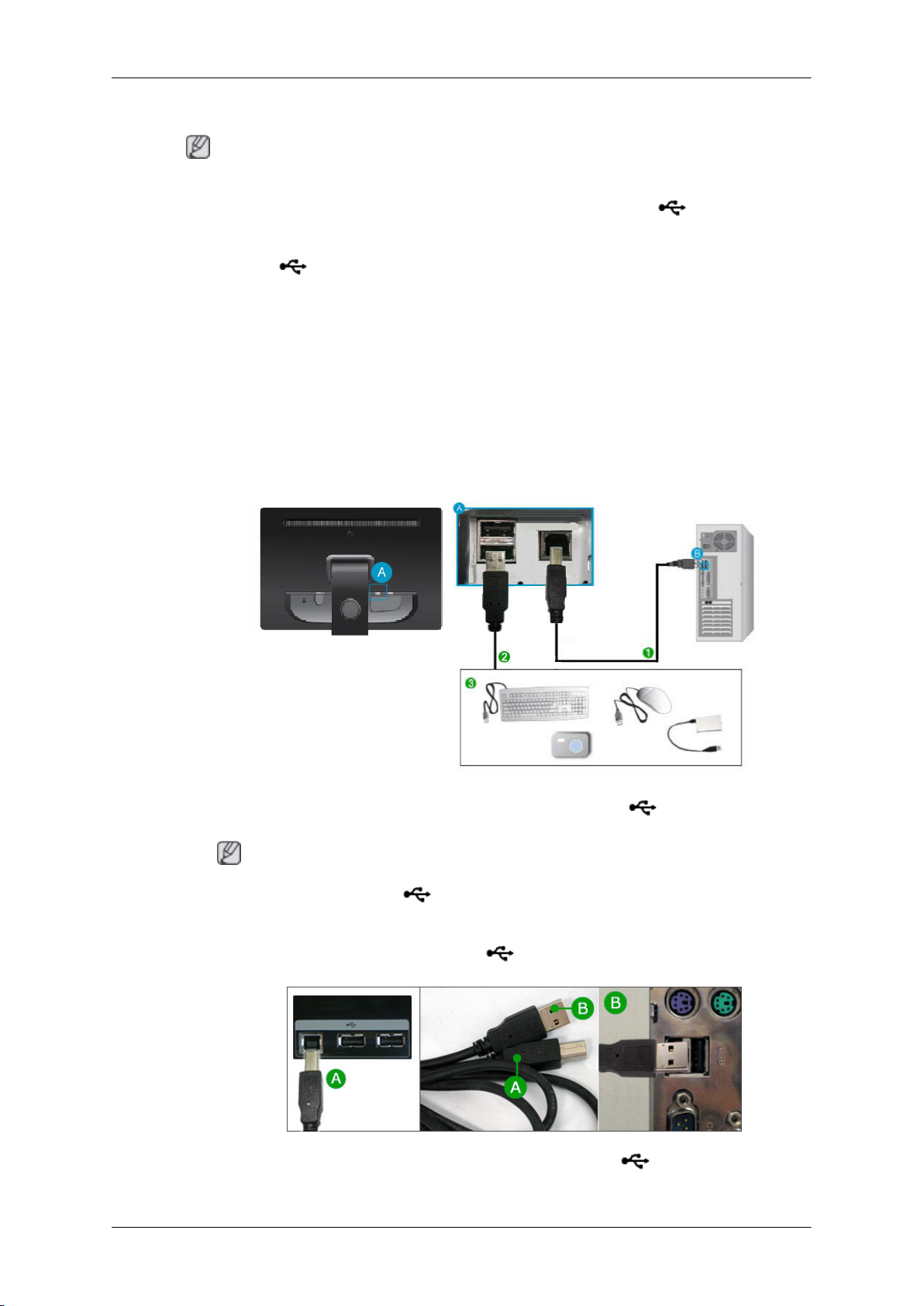

2.Подключите кабель USB () к монитору и компьютеру, как показано на рисунке выше.

3 Подключение нескольких мониторов с помощью кабеля USB.

ПодключитекабельUSB()кдвумразныммониторам,какпоказанонарисункевыше

(только для моделей LD220/LD220G) С помощью последовательного соединения USB можно одновременно использовать не более 4 мониторов.

С помощью параллельного соединения USB можно одновременно использовать не более 6 мониторов.

Последовательное подключение

Последовательно можно подключить до четырех (4) USB-мониторов.

Параллельное подключение

Последовательно можно подключить до шести (6) USB-мониторов.

К USB-монитору можно подключить до четырех (4) внешних устройств.

Установка драйвера монитора USB

Начинайте установку только после полной загрузки компьютера.

Примечание

Если во время установки будет отключен монитор или отсоединен кабель USB, в работе компьютера могут возникнуть ошибки, а установка не будет завершена.

1.Вставьте установочный компакт-диск в дисковод CD-ROM компьютера. Щелкните значок драйвера монитора USB и начинайте установку.

Примечание

Значок драйвера монитора USB:

2.Нажмите кнопку «I Accept» (Принимаю), и начнется установка.

Samsung SYNCMASTER LD220G, SYNCMASTER LD190, SYNCMASTER LD190G, SYNCMASTER LD220 User Manual

Соединения

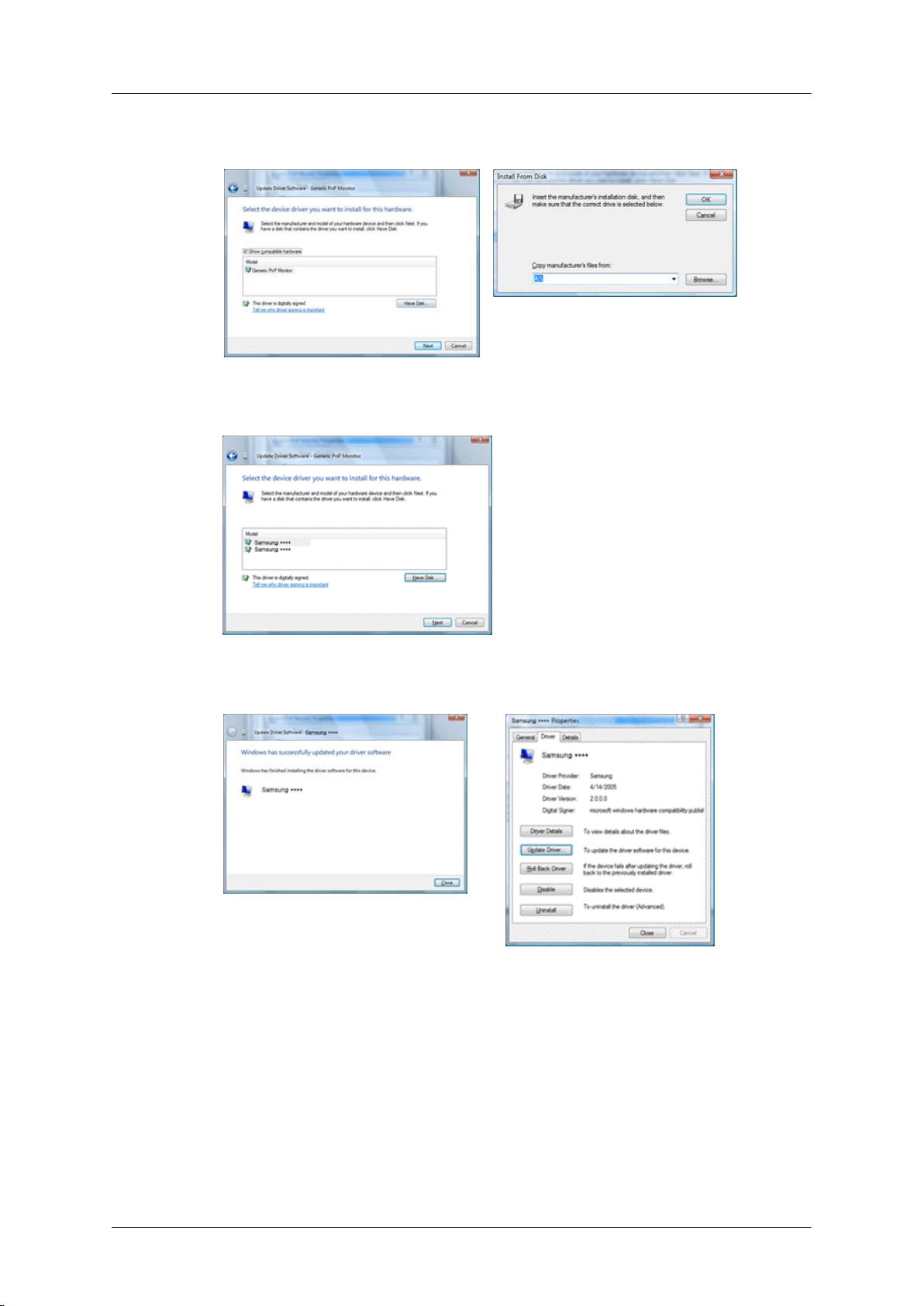

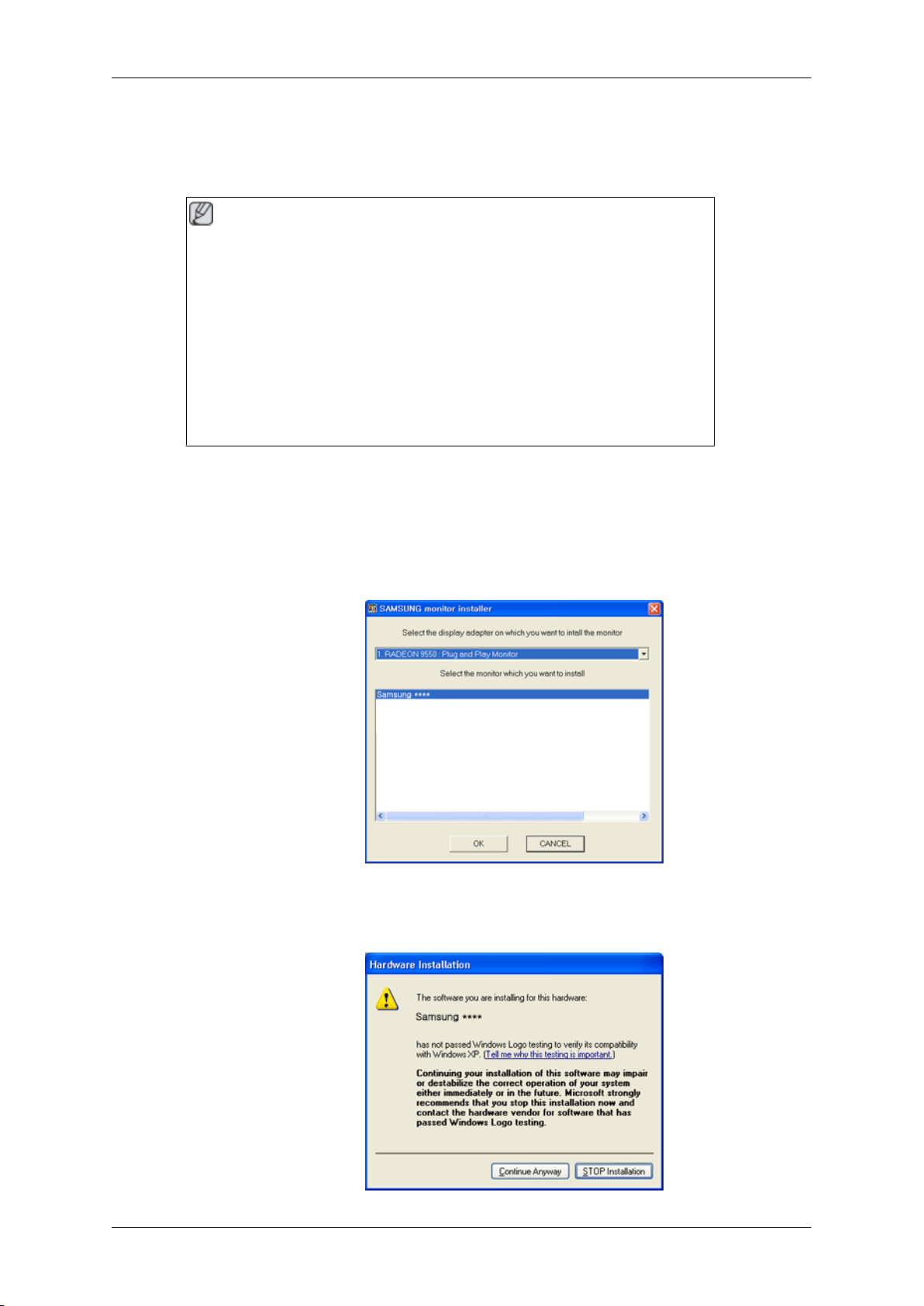

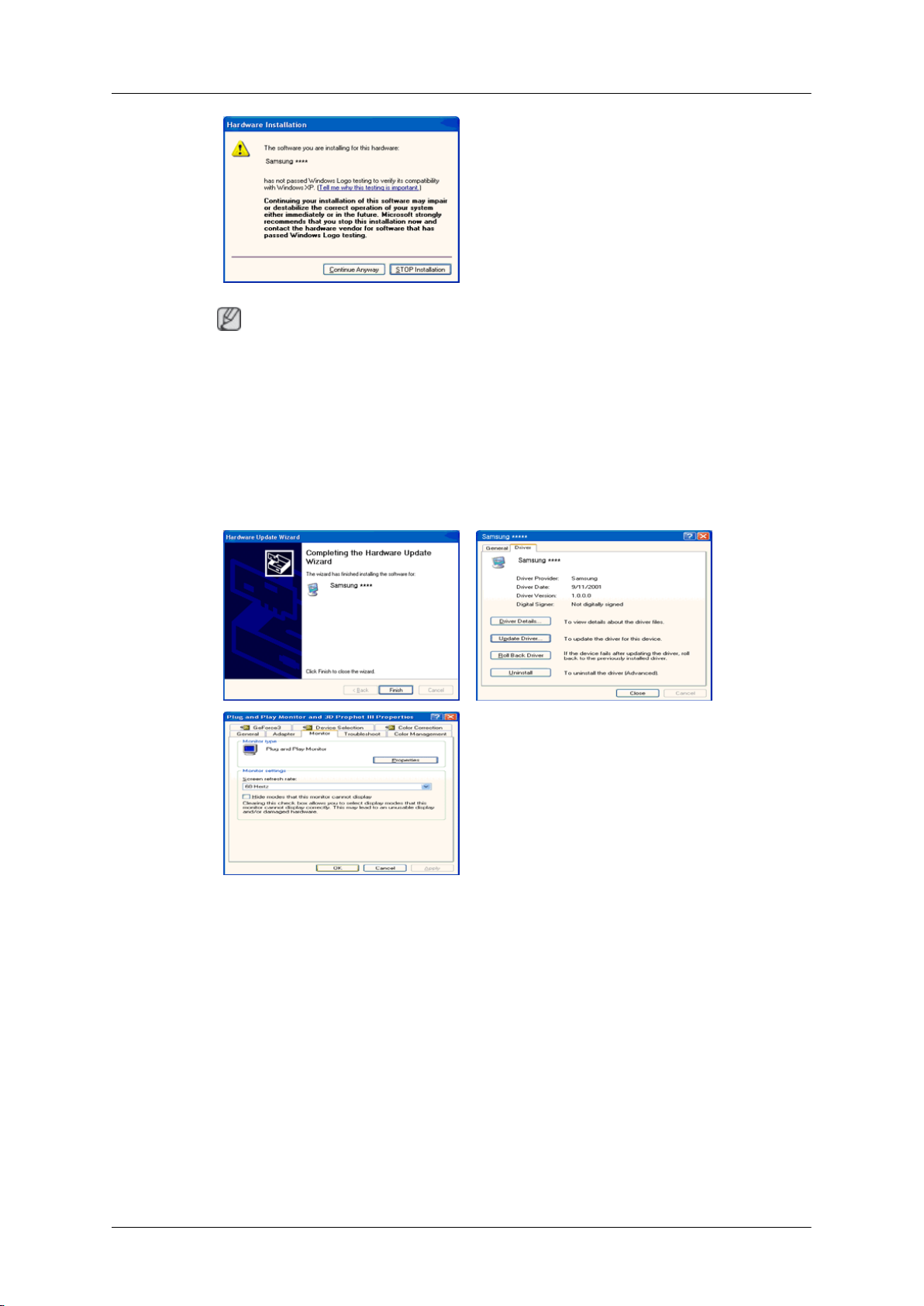

3.При подключении монитора к компьютеру с помощью кабеля USB на экране компьютера последовательно отобразятся следующие сообщения (как показано на рисунке).

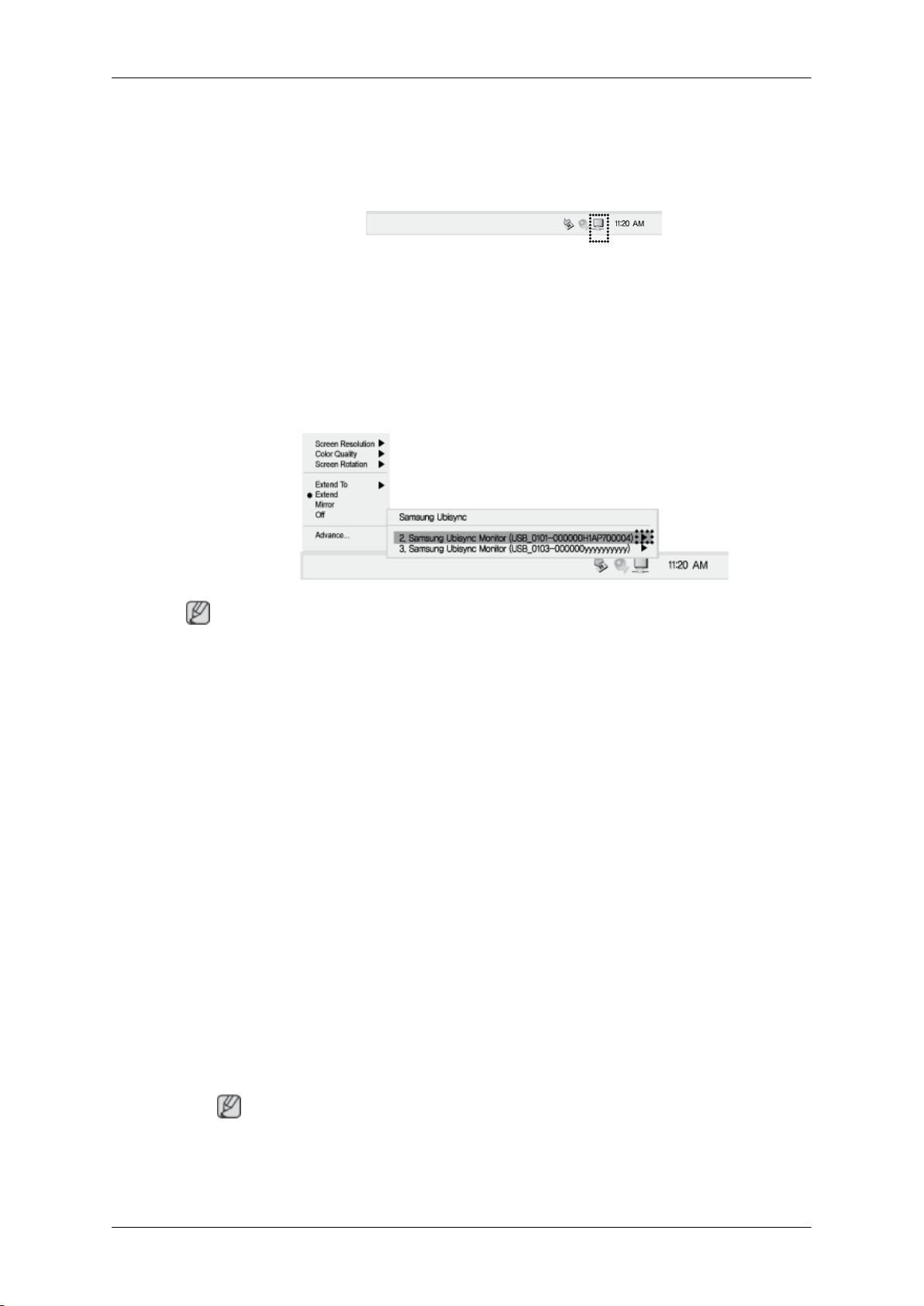

4.По завершении установки в панели задач, которая находится в нижней части экрана, появится значок монитора. Также отобразится следующая информация об установленном мониторе USB.

5.По завершении установки драйвера задайте для монитора USB конфигурацию нескольких мониторов.

•Загрузка драйвера USB через Интернет

Посетите центр загрузки (http://www.samsung.com) и загрузите драйвер монитора

USB, выполнив поиск по названию модели.

+ 47 hidden pages
