SyncMaster 2032GW / 2232GW 2032BW / 2232BW

Malli

Merkintä

Tämän symbolin ohjeiden noudattamatta jättäminen saattaa tuottaa fyysistä vahinkoa tai vaurioita välineistölle.

Kielletty Tärkeää aina lukea ja ymmärtää.

Ei saa purkaa Irrota johto virtalähteest

Älä koske Maadoitettu sähköiskun estämiseksi

Teho

Jos laitetta ei käytetä pitkään aikaan, säädä PC DPMS-asetukselle. Jos näytönsäästäjä on käytössä, säädä se aktiivinäyttömoodille.

Nämä kuvat on tarkoitettu vain viitteeksi,

Älä käytä vahingoittunutta tai löyhää pistoketta.

Se saattaa aiheuttaa sähköiskun tai tulipalon.

a ne eivät ole käytössä kaikissa tapauksissa (tai maissa).

Älä vedä pistoketta ulos johdosta äläkä koske pistokkeeseen märin käsin.

Se saattaa aiheuttaa sähköiskun tai tulipalon.

Käytä vain kunnolla maadoitettua pistoketta ja pistorasiaa.

Huono maadoitus saattaa aiheuttaa sähköiskun tai laitevaurioita. (Vain luokan l laite.)

Kiinnitä pistoke hyvin, jotta se ei pääse irtoamaan.

Huonosta liitännästä saattaa olla seurauksena tulipalo.

Älä taivuta pistoketta ja johtoa liikaa äläkä laita painavia esineitä niiden päälle, sillä se voi aiheuttaa vaurioita.

Se saattaa aiheuttaa sähköiskun tai tulipalon.

Älä liitä liian montaa jatkojohtoa tai pistoketta yhteen pistorasiaan.

Se saattaa aiheuttaa tulipalon.

Älä irrota virtajohtoa, kun näyttö on käytössä.

Virtajohdon irrottaminen voi aiheuttaa ylijänniteaallon ja vaurioittaa näyttöä.

Älä käytä virtajohtoa, jos sen liitäntä tai liitinpistoke on pölyinen.

Jos virtajohdon liitäntä tai liitinpistoke on pölyinen, puhdista se kuivalla liinalla. Jos käytät virtajohtoa, jonka liitäntä tai liitinpistoke on pölyinen, seurauksena voi

olla sähköisku tai tulipalo.

Laite kytketään irti virtaverkosta vetämällä pistoke pois pistorasiasta, joten pistorasian tulisi olla helposti käytettävissä.

Se saattaa aiheuttaa sähköiskun tai tulipalon.

Asennus

Neuvottele asiasta valtuutetun huoltoliikkeen kanssa, jos laite asennetaan johonkin

seuraavista paikoista: pölyiset paikat tai paikat, joissa käytetään kemikaaleja, erittäin kylmät ja kuumat paikat, erittäin kosteat paikat tai lentokentät ja asemat, joissa laite altistuu jatkuvalle käytölle vuorokauden ympäri.

Jos näin ei tehdä, nä

Monitori tulee sijoittaa paikkaan, jossa on alhainen kosteus ja mahdollisimman vähän pölyä.

Muuten seurauksena saattaa olla sähköisku tai monitorin sisäinen tulipalo.

Älä pudota monitoria liikuttaessasi sitä.

Se saattaa vahingoittaa sekä laitetta että ihmistä.

Asenna monitorin jalusta televisiokaappiin tai hyllyyn niin, että jalusta ei ulotu kaapin tai hyllyn reunan yli.

Laitteen pudottaminen voi vaurioittaa laitetta tai aiheuttaa vammoja.

ttö saattaa vaurioitua vakavasti.

Älä aseta laitetta epävakaalle tai pinnaltaan pienelle alustalle.

Aseta tuote tasaiselle ja vakaalle alustalle, sillä se saattaa muuten pudota ja vahingoittaa ohikulkevia ihmisiä, erityisesti lapsia.

Älä aseta laitetta lattialle.

Muut, erityisesti lapset saattavat kompastua siihen.

VÄLTÄ TULIPALON VAARA PITÄMÄLLÄ KYNTTILÄT JA MUUT AVOLIEKIN LÄHTEET AINA LOITOLLA TÄSTÄ TUOTTEESTA.

Muuten se voi aiheuttaa tulipalon.

Pidä lämmityslaitteet kaukana virtajohdosta.

Sulanut johdon suojakuori saattaa aiheuttaa sähköiskun tai tulipalon.

Älä asenna tuotetta huonosti tuuletettuihin paikkoihin, kuten kirjahyllyyn tai komeroon.

Laitteen sisäisen lämpötilan kohoaminen saattaa aiheuttaa tulipalon.

Laita monitori varovasti alas.

Se saattaa vaurioitua tai mennä rikki.

Älä laita monitoria käännettynä kuvaruutu pinta alaspäin.

TFT-LCD-pinta saattaa vahingoittua.

Seinäteline on asennettava ammattihenkilön toimesta.

Asennus ammattitaidottoman henkilön toimesta voi johtaa vahinkoon. Kasutage alati paigaldusseadet (vt. kasutusjuhendit).

Asenna laite riittävän kauas (yli 10 cm:n etäisyydelle) seinästä, jotta sen ilmanvaihto toimii hyvin.

Huono ilmanvaihto voi nostaa lämpötilaa laitteen sisällä, jolloin osien käyttöikä lyhenee ja laitteen toiminta heikkenee.

Älä irrota virtajohtoa, kun näyttö on käytössä.

Virtajohdon irrottaminen voi aiheuttaa ylijänniteaallon ja vaurioittaa näyttöä.

Pidä muovipakkaus (pussi) poissa lasten ulottuvilta.

Muovipakkaus (pussi) saattaa aiheuttaa tukehtumisen jos lapset leikkivät sillä.

Puhdistus ja käyttö

Puhdistaaksesi monitorin kuoren tai LCD pinnan, pyyhi hieman kostetulla, pehmeällä

kangasliinalla.

Älä ruiskuta puhdistusainetta suoraan monitoriin.

Se saattaa aiheuttaa vaurioita, sähköiskun tai tulipalon.

Käytä suositeltua puhdistusainetta ja pehmeää kangasliinaa

Jos liitos pistokkeen ja nastan välillä on pölyinen tai likainen, puhdista se kunnolla kuivalla kangasliinalla.

Likainen liitos saattaa aiheuttaa sähköiskun tai tulipalon.

Huolehdi laitteen irrottamisesta verkosta ennen puhdistamista.

Tästä saattaa muussa tapauksessa olla seurauksena sähköisku tai tulipalo.

Irrota pistoke pistorasiasta ja pyyhi tuote pehmeällä ja kuivalla liinalla.

Älä käytä kemikaaleja, kuten vahaa, bentseeniä, alkoholia, ohenteita, hyönteismyrkkyjä, ilmanraikastimia, voiteluaineita tai puhdistusaineita.

Laite on puhdistettava sisäpuolelta kerran vuodessa, voit ottaa yhteyttä huoltoon tai asiakaspalveluun huollon tilaamiseksi.

Pidä laitteen sisäosat puhtaina. Laitteen sisäosiin pitkän ajan kuluessa kerääntynyt pöly saattaa aiheuttaa laitteen toimintahäiriön tai tulipalon.

Muut

Älä irrota koteloa (tai taustalevyä).

Se saattaa aiheuttaa sähköiskun tai tulipalon. Jätä huolto pätevälle huolto henkilöstölle.

Jos monitorisi ei toimi kunnolla - varsinkin, jos siitä lähtee epätavallisia ääniä tai hajuja, irrota pistoke välittömästi ja ota yhteys valtuutettuun jälleenmyyjään tai

huoltoon.

Se saattaa aiheuttaa sähköiskun tai tulipalon.

Älä säilytä tuotetta paikoissa, joissa se joutuu alttiiksi öljylle, savulle tai kosteudelle.

Tämä voi aiheuttaa toimintahäiriön, sähköiskun tai tulipalon. Tämä voi aiheuttaa toimintahäiriön, sähköiskun tai tulipalon. Vältä erityisesti monitorin käyttöä veden läheisyydessä tai ulkona, missä se voi altistua lumelle tai sateelle.

Jos monitori putoaa tai sen kotelo vahingoittuu, kytke monitorista virta pois päältä ja irrota virtajohto. Ota tämän jälkeen yhteyttä huoltoon.

Monitor võib töötada tõrgetega, põhjustades elektrilöögi või tulekahju.

Äikese ja müristamise ajal lahutage monitor vooluvõrgust ja hoiduge seadet teatud aja jooksul kasutamast.

Monitor võib töötada tõrgetega, põhjustades elektrilöögi või tulekahju.

Älä yritä liikuttaa monitoria vetämällä sitä vain virtajohdosta tai signaalikaapelista.

Se saattaa aiheuttaa särkymisen, sähköiskun tai tulipalon johtuen kaapelin vaurioitumisesta.

Älä siirrä monitoria oikealle tai vasemmalle vetämällä vain johdosta tai signaalikaapelista.

Se saattaa aiheuttaa särkymisen, sähköiskun tai tulipalon johtuen kaapelin vaurioitumisesta.

Älä peitä monitorin ilmanvaihtoaukkoja.

Riittämätön ilmanvaihto saattaa aiheuttaa käyttöhäiriön tai tulipalon.

Älä aseta monitorin päälle vesiastioita, kemikaalituotteita tai pieniä metallitavaroita.

Tämä voi aiheuttaa toimintahäiriön, sähköiskun tai tulipalon. Jos monitoriin pääsee vieraita aineita, irrota virtajohto ja ota yhteyttä huoltoon.

Säilytä tuote kaukana helposti syttyvistä kemiallisista suihkeista tai tulenaroista aineista.

Se saattaa aiheuttaa sähköiskun tai tulipalon.

Älä koskaan laita mitään metallista monitorin aukkoihin.

Tämä saattaa aiheuttaa sähköiskun, tulipalon tai vamman.

Älä työnnä ilmanvaihtoaukkoihin tai kuuloke- ja AV-liittimiin metalliesineitä, kuten puikkoja, metallilankaa tai poranterää, tai syttyvää materiaalia, kuten paperia tai tulitikkuja.

Tästä voi olla seurauksena sähköisku tai tulipalo. Jos laitteeseen pääsee vieraita aineita tai vettä, katkaise laitteesta virta, irrota virtajohto pistorasiasta ja ota yhteys huoltoon.

Jos näytössä on pitkään pysäytetty kuva, kuvassa saattaa esiintyä häiriöitä tai se on epäselvä.

Ota käyttöön virransäästäjä tai aseta näytönsäästäjäksi liikkuva kuva, kun et käytä näyttöä vähään aikaan.

Säädä resoluutio ja taajuus mallille sopiville tasoille.

Vääränlainen resoluutio voi aiheuttaa ei-toivotun kuvalaadun.

20 tuumaa leveä (51 cm) - 1680 x 1050 22 tuumaa leveä (56 cm) - 1680 x 1050

Monitorin jatkuva katsominen liian läheltä voi heikentää näköä.

Voit ehkäistä silmien väsymistä pitämällä näyttöpäätteellä työskentelyn aikana vähintään viiden minuutin tauon kerran tunnissa.

Älä asenna laitetta epävakaalle tai epätasaiselle alustalle tai tärinälle alttiiseen paikkaan.

Laitteen pudottaminen voi vaurioittaa laitetta tai aiheuttaa vammoja. Jos laitetta käytetään tärinälle alttiissa paikassa, sen käyttöikä voi lyhentyä tai laite voi syttyä palamaan.

Kun siirrät monitoria, katkaise siitä virta ja irrota sen virtajohto. Varmista, että kaikki kaapelit, mukaanlukien antennikaapeli ja muiden laitteiden liittämiseen käytetyt kaapelit, on irrotettu laitteesta, ennen kuin siirrät sitä.

Kaapelin irrottamatta jättäminen saattaa aiheuttaa vahingon, josta voi seurata tulipalo tai sähköisku.

Pidä tuote poissa lasten ulottuvilta, sillä he saattavat vahingoittaa tuotetta tarttumalla siihen.

Putoava tuote saattaa aiheuttaa fyysistä vahinkoa ja johtaa jopa kuolemaan.

Jos et aio käyttää tuotetta pidemmän aikaa, pidä se verkosta irrotettuna.

Muussa tapauksessa kerääntynyt lika tai heikentynyt eristys saattavat erittää lämpöä, josta saattaa olla seurauksena sähköisku tai tulipalo.

Älä aseta lasten suosikkiesineitä (tai mitään muuta, jota he saattavat pitää houkuttelevana) tuotteen päälle.

Lapset saattavat kiivetä tuotteen päälle päästäkseen käsiksi esineeseen. Tuote saattaa pudota ja aiheuttaa fyysistä vahinkoa tai johtaa jopa kuolemaan.

Näyttöä ei saa nostaa tai siirtää jalustasta roikottamalla.

Näyttö voi pudota ja vaurioitua tai aiheuttaa henkilövahingon.

Oikea istuma-asento monitoria käytettäessä.

Yritä pitää hyvä ryhti kun käytät monitoria.

Pidä selkäsi suorana.

Pidä silmiesi ja monitorin välinen etäisyys välillä 45-50 cm. Katso monitoria hieman yläviistosta ja pidä monitori suoraan edessäsi.

Kallista monitoria ylöspäin 10-20 astetta. Säädä monitorin korkeutta siten, että monitorin yläosa on hieman silmiesi tason alapuolella.

Säädä monitorin kulmaa siten, että valo ei heijastu näytöstä.

Yritä pitää kätesi kohtisuorassa kainaloihisi nähden. Pidä käsivarret ja kädet vaakasuorassa.

Pidä kyynärpään kulma kohtisuorassa.

Pidä polvet yli 90 asteen kulmassa. Älä istu siten, että jalkasi ovat irti maasta. Pidä kädet siten, että ne ovat sydämen alapuolella.

Tämän tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet) - Vain Eurooppa

Oheinen merkintä tuotteessa tai tuotteen oheismateriaalissa merkitsee, että tätä tuotetta ei tule hävittää kotitalousjätteen mukana sen elinkaaren päätyttyä. Hallitsemattomasta jätteenkäsittelystä ympäristölle ja kanssaihmisten terveydelle aiheutuvien vahinkojen välttämiseksi tuote tulee käsitellä muista jätteistä erillään. Jäte on hyvä kierrättää raaka-aineiksi kestävän ympäristökehityksen takia.

Kotitalouskäyttäjien tulisi ottaa yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen, jotka antavat lisätietoja tuotteen turvallisista kierrätysmahdollisuuksista.

Yrityskäyttäjien tulisi ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tätä tuotetta ei tule hävittää muun kaupallisen jätteen seassa.

TUOTETIEDOT (Ei kuvan tallentumista kuvaruutuun)

LCD-näytöissä ja -kuvaruuduissa saattaa ilmetä kuvan palamista kuvaruutuun, jolloin edellinen kuva näkyy samanaikaisesti uuden kuvan kanssa. Näin saattaa käydä, jos kuvaruudussa on pitkään ollut sama kuva. Tässä oppaassa opastetaan LCD-näyttöjen asianmukaiseen käyttöön tämän ilmiön ehkäisemiseksi.

Takuu

Takuu ei kata jäännöskuvan aiheuttamaa vahinkoa. Takuu ei kata vanhennusta.

Mitä tarkoitetaan kuvan palamisella kuvaruutuun?

LCD-näytön tavanomaisen käytön aikana ei kuvan tallentumista tai palamista kuvaruutuun esiinny. Jos sama kuva on kuvaruudussa hyvin pitkään, nestekidettä ympäröivän kahden elektrodin sähkövarauksessa voidaan havaita pieni muutos.Nestekide saattaa tämän vuoksi kasautua joihinkin alueisiin näytössä. Edellinen kuva jää tämän vuoksi näyttöön samanaikaisesti uuden kuvan kanssa. Kuvan tallentumista näyttöön voi tapahtua kaikissa näyttölaitteissa (myös LCD-näytöissä). Tämä ei tarkoita, että laitteessa olisi jotakin vikaa.

Noudattamalla alla olevia ohjeita voit välttää kuvan tallentumisen kuvaruutuun

Kun virta ei ole kytkettynä laitteeseen tai kun käytössä on näytönsäästäjä tai virransäästötila

Esimerkki)

z Katkaise laitteesta virta, kun käytössä on liikkumaton kuva.

- Katkaise laitteesta virta 4 tunniksi, kun laitteeseen on ollut virta kytkettynä 20 tuntia.

- Katkaise laitteesta virta 2 tunniksi, kun laitteeseen on ollut virta kytkettynä 12 tuntia.

Käytä näytönsäästäjää, jos se on mahdollista.

- On suositeltavaa käyttää näytönsäästäjää, jossa on yksivärinen tai liikkuva kuva.

z Määritä kuvaruudun virrankatkaisuun liittyvät asetukset tietokoneen

näyttöasetusten mukaisesti.

Joidenkin sovellusten erityisohjeita

Esimerkki) Lentokentät, pankit, ohjausjärjestelmät, kauttakulku, arvopaperimarkkinat On suositeltavaa noudattaa omaa näyttöasetusjärjestelmää seuraavasti:

Tietojen, logon ja liikkuvan kuvan näyttäminen näytössä vuorotellen.

Esimerkki) Sykli : Näytä tietoja 1 tunnin ajan ja sen jälkeen logoa tai liikkuvaa kuvaa 1 minuutin ajan.

Muuta väriasetuksia aika ajoin (käytä kahta eri väriä).

Esimerkki) Vaihda väriasetuksia 30 minuutin välein ja käytä 2 väriä.

Vältä sellaisten merkkien ja taustavärin yhdistelmiä, joiden luminanssierot ovat suuret. Vältä harmaan sävyjen käyttämistä, koska ne aiheuttavat helposti kuvan tallentumista näyttöön.

z Vältä: värejä, joiden luminanssierot ovat suuret (musta ja valkoinen, harmaa).

Esimerkki)

z Suositeltavat asetukset: kirkkaat värit, joiden luminanssierot ovat pienet.

- Muuta taustaväri ja merkkien väri kerran 30 minuutissa.

)

Esimerkki

- Vaihda merkkien näyttäminen liikkeen näyttämiseen kerran 30 minuutissa. Esimerkki)

Voit parhaiten suojella kuvaruutua kuvan palamiselta kuvaruutuun määrittämällä tietokoneen tai

ärjestelmän käyttämään näytönsäästäjää, kun et käytä laitetta.

Voit parhaiten suojella kuvaruutua kuvan palamiselta kuvaruutuun määrittämällä tietokoneen tai järjestelmän käyttämään näytönsäästäjää, kun et käytä laitetta. Kuva ei saa tallentua kuvaruutuun normaalissa käytössä. Normaaleilla olosuhteilla tarkoitetaan jatkuvasti vaihtuvaa liikkuvaa kuvaa. Kun LCD-näytössä on pitkään sama kuva (yli 12 tuntia), pikselin nestekidettä ohjaavissa elektrodeissa saattaa ilmetä pieniä sähköjännitteen muutoksia. Elektrodien sähkövarauksen ero kasvaa ajan myötä ja nestekide joutuu tämän vuoksi kallistumaan. Kun näin käy, edellinen kuva jää näkyviin kuvaruutuun kuvan vaihtumisen

älkeen.Tämä voidaan estää vähentämällä kertynyttä eroa sähköjännitteessä.

LCD-näytöt täyttävät ISO13406-2 Pixel fault Class II:n ehdot ja asetukset.

Malli

Toiminnot

RTA Monitori

RTA (Response Time Accelerator)

Toiminto, joka suurentaa näytön vastenopeutta niin, että videokuva on tarkempi ja luonnollisempi.

RTA On (käytössä)

RTA Off (poissa käytöstä)

Ottaa käyttöön RTA -toiminnon, jolloin näyttö toimii alkuperäistä vastenopeutta suuremmalla vastenopeudella.

Poistaa RTA -toiminnon käytöstä, jolloin näyttö toimii alkuperäisellä vastenopeudella.

Pakkauksen sisältö

Ole hyvä ja varmista, että seuraavat tavarat ovat pakattu monitorisi kanssa.

Jos pakkauksen sisällössä on puutteita, ota yhteys jälleenmyyjääsi.

Ota yhteys paikalliseen jälleenmyyjään, kun haluat ostaa lisälaitteita.

Purkaminen pakkauksesta

Manuaalinen

Monitori ja yksinkertainen jalusta

Pika-asennusopas

Kaapeli

Virtajohto D-sub -kaapeli

Muut

Puhdistuskangas

Sovelletaan vain mustiin ja kiillotettuihin malleihin.

Myydään erikseen

Takuukortti

(Ei saatavana kaikilla

alueilla)

Käyttöopas, näytönohjain,

Natural Color -ohjelmisto,

MagicTune™ -ohjelmisto

DVI-kaapeli

Näyttö

Etupuoli

MENU-painike [ ]

MagicBright™-painike []

Kirkkaus -painike [ ] Kun OSD ei ole näytössä, voit säätää kirkkautta painamalla

Tällä painikkeella aukaiset OSD. Valitsemalla tämän voit myös poistua OSD-valikosta tai palata edelliseen valikkoon.

MagicBright™ on uusi toiminto, jonka avulla katseluympäristöstä saadaan paras mahdollinen katseltavaan kuvaan suhteutettuna. Käytettävissä on seitsemän eri tilaa: Custom, Text, Internet, Game, Sport, Movie ja Dynamic Contrast. Jokaisella tilalla on oma, ennaltamäärätty kirkkausarvo. Voit valita helposti jonkin 7 asetuksesta napsauttamalla 'MagicBright™' -painiketta.

1) Custom Vaikka esiasetetut arvot ovat asiantuntijoiden huolella valitsemia, saatat silti haluta muuttaa arvoja omien mieltymystesi mukaisiksi.

Tällöin voit muokata kirkkauden ja kontrastin asetuksia kuvaruutuvalikoiden avulla.

2) Text Soveltuu dokumentaatioiden ja tekstipitoisen materiaalin katseluun.

3) Internet Soveltuu kuvista ja tekstistä sekä grafiikasta koostuvan

materiaalin katseluun.

4) Game Elokuvien katseluun sekä esimerkiksi urheilun katsomiseen.

5) Sport Elokuvien katseluun sekä esimerkiksi urheilun katsomiseen.

6) Movie Soveltuu animaatioiden ja elokuvien ja esimerkiksi DVD- tai VCD-

materiaalin katseluun.

7) Dynamic Contrast Dynamic Contrast havaitsee automaattisesti visuaalisen tulosignaalin jakelun ja mukautuu luomaan optimaalisen

kontrastin.

>> Napsauttamalla tätä voit nähdä animaatioleikkeen.

painiketta.

>> Napsauttamalla tätä voit nähdä animaatioleikkeen.

yyj

Ei käytettävissä MagicBright™-tiloissa Dynamic Contrast.

Säätöpainike [ ] Muuttaa valikon vaihtoehtoja.

Vahvista -painike [ ] / SOURCE -painike

AUTO-painike Käytä tätä painiketta säätääksesi suorapääsyn.

Virtapainike [ ] Tämä valo hehkuu sininen normaalikäytön aikana ja vilkkuu kerran

Virranilmaisin

Katso ohjekirjassa selostettu Virransäästö, saadaksesi lisäinformaatiota sähköä säästävistä toiminnoista. Energian kulutusta säästääksesi käännä monitori POIS P

ÄLTÄ, kun sitä ei tarvita, tai kun jätät sen yksin pitemmäksi aikaa.

Takapuoli

Ottaa käyttöön korostetun valikkovaihtoehdon. / Kun painat 'SOURCE' painiketta ja OSD on pois käytöstä, järjestelmä käyttää videosignaalia. (Kun SOURCE-painikkeella vaihdetaan syöttötila, ruudun vasempaan yläkulmaan ilmestyvä viesti ilmoittaa tämänhetkisen tilan -- Analog, Digital -tulosignaali.)

Digital-tilan valinta edellyttää grafiikkakortin käyttöä, jonka di

itaaliseen DVI IN-porttiin DVI -kaapeli liitetään.

>> Napsauttamalla tätä voit nähdä animaatioleikkeen.

sininen kun monitori säästää säätösi.

Tämä merkkivalo palaa sinisenä normaalissa käytössä ja vilkkuu sinisenä, kun näyttö tallentaa muutetut asetukset.

Monitorin takaosan konfiguraatiot saattavat vaihdella eri tuotteiden välillä.

POWER-portti Liitä monitorisi sähköjohto monitorin takana olevaan aukkoon. DVI IN -portti Kytke DVI-kaapeli näytön takana olevaan DVI IN-liittimeen. RGB IN-portti Liitä signaalikaapeli tietokoneesi, videokorttisi, näyttökorttisi tai

rafiikkakorttisi videoporttiin.

Kensington-lukko Kensington-lukko on laite, jolla monitori lukitaan kiinni julkisissa paikoissa.

Lukkolaite on ostettava erikseen. Jos tarvitset lisätieto

Katso Monitorin liitännät saadaksesi lisäinformaatiota kaapelien liitännästä.

a lukkolaitteen käytöstä, ota yhteys jälleenm

ään.

Malli

Kaapelien liittäminen

Liitä monitorisi sähköjohto monitorin takana olevaan aukkoon. Laita monitorin virtajohdon pistoke läheiseen pistorasiaan.

Käytä tietokoneelle sopivaa liitäntää.

Analogisen D-sub-liittimen käyttö videokortin kanssa.

- Liitä signaalikaapeli tietokoneesi, videokorttisi, näyttökorttisi tai grafiikkakorttisi videoporttiin.

[RGB IN]

Liitetty Macintoshiin.

- Yhdistä näyttö Macintosh-tietokoneeseen käyttämällä D-sub-liitoskaapelia.

Jos näyttö on jo kytketty tietokoneeseen, voit käynnistää ne ja käyttää niitä.

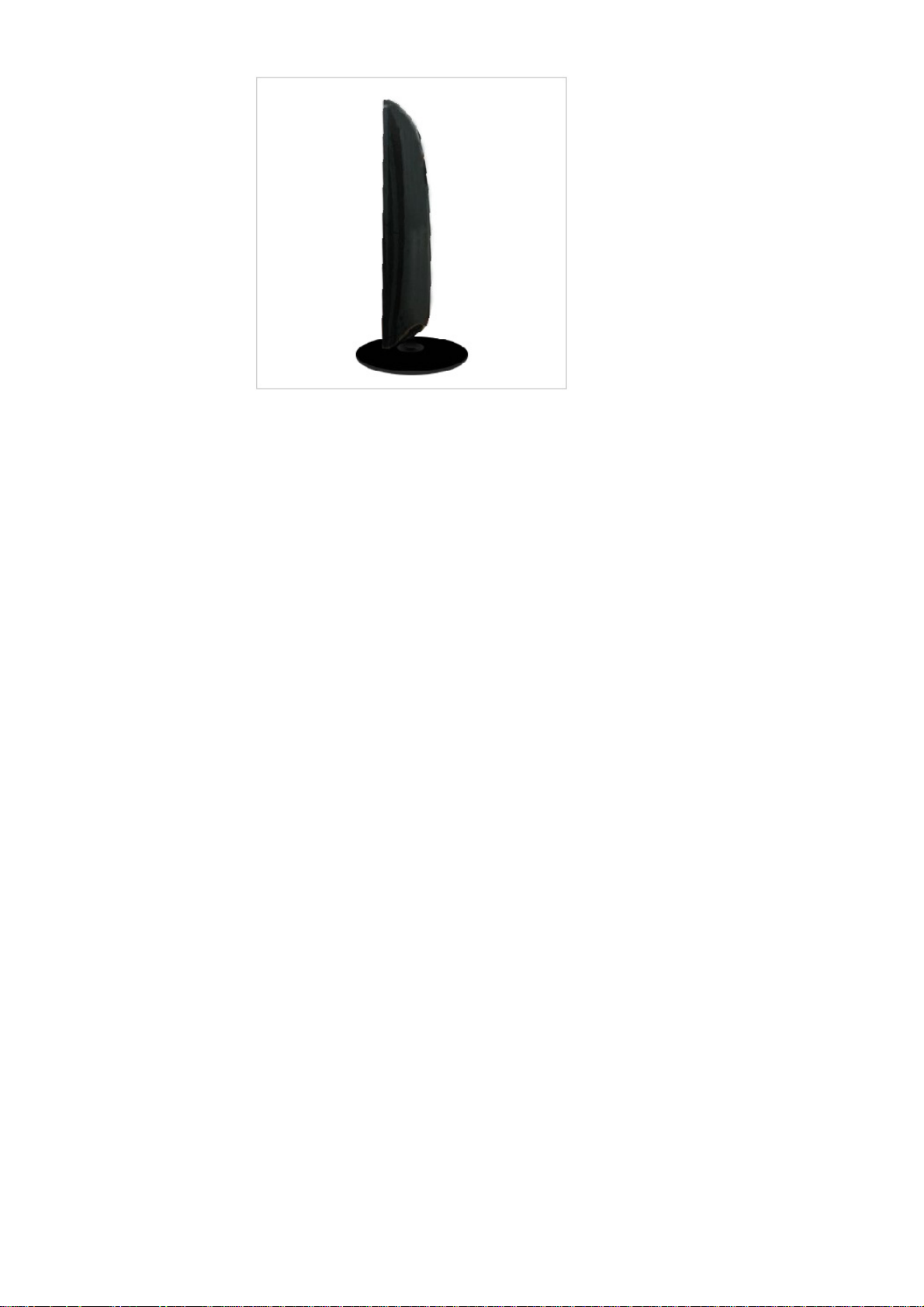

Jalustan käyttö

Jalustan taittaminen

Voit kallistaa näyttöä 0 - 18 astetta.

)

Malli

Näytönohjaimen asentaminen

Kun monitorin ajurin käyttöjärjestelmä kehottaa, laita sisään monitorin mukana tuleva CD-ROM. Ajuri

asennetaan hieman erilailla käyttöjärjestelmästä riippuen. Seuraa omaan käyttöjärjestelmääsi soveltuvia

Valmista tyhjä disketti ja lataa ajurin ohjelmatiedosto tältä Internet verkkosivulta.

Internet verkkosivu :htt

Näytönohjaimen asentaminen (Automaattinen

Laita CD CD-ROM-asemaan. Näpäytä "Windows". Valitse listasta monitorimallisi ja näpäytä sitten “OK”-painiketta.

http://www.samsung.com/monitor(U.S.A http://www.sec.co.kr/monitor (Korea) htt

ohjeita.

://www.samsung.com/(maailmanlaajuinen

://www.samsungmonitor.com.cn/(China

Jos näet seuraavan viesti-ikkunan, napsauta "Continue Anyway" (Jatka silti) -painiketta. Napsauta sitten "OK"-painiketta (Microsoft

Windows® XP/2000 Käyttöjärjestelmä).

Tämä monitorin ajuri on sertifioidun MS-logon alainen, ja tämä asennus ei vahingoita

)

ärjestelmääsi.

Sertifioitu ajuri löytyy Samsung monitorin kotisivulta

http://www.samsung.com/

Monitorin ajurin asennus on tehty.

Näytönohjaimen asentaminen (Manuaalinen

Microsoft® Windows Vista™ Käyttöjärjestelmä

Aseta Käyttöopas-CD CD-ROM-asemaan. Napsauta (Start(Käynnistä)) ja "Control Panel"(Ohjauspaneeli) Kaksoisnapsauta tämän

jälkeen "Appearance and Personalization"(Ulkoasu ja Mukauttaminen).

Napsauta "Personalization"(Mukauttaminen) ja "Display Settings"(Näyttöasetukset).

Napsauta "Advanced Settings…"(Lisäasetukset…).

Napsauta "Properties"(Ominaisuudet) "Monitor"(Näyttö)-välilehdessä. Näytön määritykset on suoritettu jos "Properties"(Ominaisuudet)-painike ei ole käytössä. Näyttöä voidaan käyttää sellaisenaan. Jos viesti “Windows needs…”(Windows tarvitsee…) näkyy näytöllä, kuten kuvattu alla, napsauta "Continue"(Jatka).

Tämä monitorin ajuri on sertifioidun MS-logon alainen, ja tämä asennus ei vahingoita

ärjestelmääsi.

Sertifioitu ajuri löytyy Samsung monitorin kotisivulta

http://www.samsung.com/

Napsauta "Update Driver…"(Päivitä ohjain…) "Driver"(Ohjain)-välilehdessä.

Valitse "Browse my computer for driver software"(Selaa ohjainohjelmaa tietokoneelta) valintaruutu ja napsauta "Let me pick from a list of device drivers on my computer"(Valitse tietokoneen laiteohjainten luettelosta).

Napsauta "Have Disk…"(Levy…) ja valitse kansio (esimerkiksi, D:\Asema) jossa ohjaimen asennustiedosto sijaitsee ja napsauta "OK".

Valitse näytöllä olevasta näyttöjen luettelosta malli, joka vastaa näyttöäsi ja napsauta "Next"(Seuraava).

Napsauta "Close"(Sulje) → "Close"(Sulje) → "OK" → "OK" seuraavilla ruuduilla, jotka näkyvät järjestyksessä.

Microsoft® Windows® XP Käyttöjärjestelmä

Laita CD CD-ROM-asemaan. Näpäytä “Aloita”

Themes" (Ulkomuoto ja teemat)”.

→ “

Ohjauspaneli” ja näpäytä sitten kuvaketta “Appearance and

Näpäytä “Näytä”-kuvaketta ja valitse “Asetukset” ja näpäytä sitten “Laajennettu”.

Näpäytä “Ominaisuudet”-painiketta “monitori”-tabissa ja valitse “Ajuri”-tab.

Näpäytä “Päivitä ajuri” ja valitse “Asenna listasta tai…” ja näpäytä sitten “Seuraava”-painiketta.

Valitse “Älä etsi, minä teen…” ja näpäytä sitten “Seuraava” ja sen jälkeen “Ota disketti”.

Näpäytä “Selain”-painiketta ja valitse sen jälkeen A:\(D:\driver) ja valitse listasta monitorimallisi ja näpäytä “Seuraava”-painiketta.

Jos näet seuraavan viesti-ikkunan, napsauta "Continue Anyway" (Jatka silti) -painiketta. Napsauta sitten "OK"-painiketta.

Tämä monitorin ajuri on sertifioidun MS-logon alainen, ja tämä asennus ei vahingoita

ärjestelmääsi.

Sertifioitu ajuri löytyy Samsung monitorin kotisivulta

http://www.samsung.com/

Näpäytä “Sulje”-painiketta ja sen jälkeen “OK”-painiketta jatkuvasti.

Monitorin ajurin asennus on tehty.

Microsoft® Windows® 2000 Käyttöjärjestelmä

Jos monitorissasi on viesti "Digitaalista allekirjoitusta ei löydy", seuraa näitä askelia.

Valitse "OK" -painike ikkunassa, jossa sanotaan "Laita disketti sisään" Näpäytä "Selain" -painiketta ikkunassa, jossa lukee "Tiedosto tarvitaan" Valitse A:\(D:\driver), ja näpäytä "auki" -painiketta, jonka jälkeen näpäytä "OK" -painiketta.

Manuaalinen monitorin asennusopas

Näpäytä "Käynnistä", "Asennus", "Ohjaustaulu". Näpäytä kaksi kertaa "Näytä"-symbolia. Valitse "Asetukset" tab, ja näpäytä sitten "Laajennettu" Valitse "Monitori".

1 tapaus :

2 tapaus :

Näpäytä "Ajuri" ja sen jälkeen "Päivitä Ajuri" sitten näpäytä "Seuraava " -painiketta. Valitse "Display a list of the known drivers for this device so that I can choose a specific

driver" (Näytä lista tämän laitteen tuntemista asemista, jotta voin valita erityisen aseman) ja näpäytä sitten "Seuraava " ja sen jälkeen "Tarvitsee disketin".

Näpäytä "Selain" -painiketta ja valitse sitten A:\(D:\driver). Näpäytä "Avaa " -painiketta, ja sen jälkeen "OK" painiketta. Valitse monitorimallisi ja näpäytä "Seuraava " -painiketta, ja sen jälkeen "Seuraava " painiketta. Näpäytä "Valmis" -painiketta ja sen jälkeen "Sulje" -painiketta.

Jos näet "Digital Signature Not Found" (Digitaalista allekirjoitusta ei löydy)-ikkunan, näpäytä "Kyllä"

-painiketta. Ja näpäytä "Valmis" -painiketta ja sen jälkeen "Sulje" -painiketta.

Microsoft® Windows® Millennium Käyttöjärjestelmä

Microsoft® Windows® NT Käyttöjärjestelmä

Linux Käyttöjärjestelmä

Ajaaksesi X-ikkunan, sinun tulee tehdä X86Config-tiedosto, joka on eräänlainen järjestelmän asetustiedosto.

Jos "Ominaisuudet" -painike ei ole aktivoitu, se tarkoittaa, että monitorisi on konfiguroitu oikein. Voit lopettaa asennuksen.

Jos "Ominaisuudet" -painike on aktivoitu, näpäytä "Ominaisuudet" -painiketta.

Näpäytä "Käynnistä", "Asennus", "Ohjaustaulu". Näpäytä kaksi kertaa "Näytä"-symbolia. Valitse "Asetukset" tab, ja näpäytä sitten "Laajennettu" Valitse "Monitor"-tab. Näpäytä "Change"-painiketta "Monitor Type"-alueella. Valitse "Specify the location of the driver". Valitse "Display a list of all the driver in a specific location.." ja näpäytä sitten "Next"-painiketta. Näpäytä "Have Disk"-painiketta. Valitse A:\(D:\driver) ja näpäytä sitten "OK" -painiketta. Valitse "Show all devices" ja valitse monitori, joka vastaa tietokoneeseen liittämääsi monitoria, ja

näpäytä "OK". Jatka "Close" - painikkeen ja "OK" -painikkeen valitsemista, kunnes suljet Display Properties-

dialogiruudun.

Näpäytä Käynnistä , Asetukset , Ohjaustaulu , ja sen jälkeen näpäytä kahdesti Näyttö. Näytä rekisteröinti-informaatio -ikkunassa näpäytä Asetukset -tabia, ja sen jälkeen näpäytä Kaikki

näyttömoodit. Valitse haluamasi muoto (Resoluutio , Värien määrä ja Pystytaajuus ) näpäytä sitten "OK". Napsauta "Apply" (Sovella) -painiketta jos näyttö toimii tavallisesti sen jälkeen, kun olet

napsauttanut "Test" (Testi) -painiketta. Jos ruutu ei ole normaali, vaihda erilaiseen moodiin (alhaisempi resoluutio, värit tai taajuus).

Jos Kaikki näyttömoodit eivät näytä Moodia, valitse resoluutiotaso ja pystytaajuus tässä oppaassa esitetyn Valmiit näyttötilat avulla.

Näpäytä "Enter" -näppäintä ensimmäisen ja toisen ruudun kohdalla X86Config tiedoston ajamisen jälkeen.

Kolmas ruutu on hiiren asetuksia varten. Asenna tietokoneellesi hiiri. Seuraava ruutu on monitorin asetuksia varten. Aseta näppäimistö tietokoneellesi. Seuraava ruutu on vaakataajuus (Voit syöttää taajuuden suoraan.) Aivan ensimmäiseksi aseta monitorisivaakataajuus. (Voit syöttää taajuuden suoraan.) Aseta monitorisi pystytaajuus. (Voit syöttää taajuuden suoraan.) Syötä monitorisi mallin numero. Tämä informaatio ei vaikuta Xwindow :n varsinaiseen ajamiseen.

Monitorisi asennus on nyt tehty. Aja X-Window sen jälkeen kun olet asentanut muut tarvittavat laitteistot.

Natural Color

Natural Color ohjelmisto-ohjelma

Eräs viimeisimmistä ongelmista tietokoneen käytössä on, että tulostettujen kuvien väri tai joko skannarilla tai digitaalikameralla skannattujen kuvien väri ei ole sama kuin monitorin näytössä. Natural Color S/W on ratkaisu juuri tähän ongelmaan. Se on värin hallintajärjestelmä, jonka Samsung Electronics on kehittänyt yhdessä Korea Electronics & Telecommunications Research Institute (ETRI):n kanssa. Tämä järjestelmä on saatavana vain Samsung monitoreille, ja sen ansiosta monitorin kuvien väri on sama kuin tulostettujen tai skannattujen kuvien. Lisäinformaatiota löydät Help (F1) ohjelmisto-ohjelmassa.

Miten Natural Color asennetaan?

Laita Samsung monitorin mukana tullut CD CD-ROM asemaan. Sen jälkeen ajetaan ensimmäinen ruutu ohjelman asennuksesta. Näpäytä Natural Color ensimmäisellä ruudulla asentaaksesi Natural Color-ohjelmiston.

Ohjelman manuaalinen asennus: Laita Samsung-monitorin mukana tullut asennus-CD CD-ROMasemaan ja napsauta Windowsin [Start] (Käynnistä) -painiketta ja valitse [Run…] (Suorita…). Näppäile D:\Color\NCProSetup.exe ja paina sitten painiketta [Enter]. (Jos asema, johon CD :n laitoit, ei ole D:\, näppäile oikea asema.)

Miten Natural Color poistetaan?

Valitse "Start" (Käynnistä) -valikosta "Setting" (Asetukset)/ "Control Panel" (Ohjauspaneeli) ja kaksoisnapsauta kohdasta "Add/Delete a program" (Lisää tai poista sovellus). Valitse Luonnollinen väri listasta ja näpäytä sitten [Lisää/Poista]-painiketta.

MagicTune™

Asentaminen

1. Aseta asennus-CD CD-ROM-asemaan.

2. Napsauta MagicTune™-asennustiedostoa.

3. Valitse asennuskieli ja napsauta sitten Next-painiketta (Seuraava).

4. Kun näyttöön tulee asennustoiminnon ikkuna, valitse "Next" (Seuraava).

5. Hyväksy käyttöehdot valitsemalla I agree to the terms of the license agreement.

6. Valitse MagicTune™ ohjelman asennuskansio.

7. Valitse Install (Asenna).

8. Esiin tulee asennuksen tilan osoittava valintaikkuna (Installation status).

9. Valitse Finish (Valmis).

10. Kun asennus on valmis, työpöydälle tulee näkyviin MagicTune™-ohjelman pikakuvake.

Voit käynnistää ohjeman kaksoisnapsauttamalla työpöydän pikakuvaketta.

MagicTune™ -ohjelman kuvake ei ehkä näy kuvaruudussa. Tämä johtuu tietokoneen tai näytön asetuksista. Jos näin käy, paina F5-näppäintä.

Asennuson

elmia (MagicTune™)

MagicTune™ -ohjelman asennukseen voivat vaikuttaa esimerkiksi videokortti, emolevy ja käytössä oleva verkkoympäristö.

estelmävaatimukset

Jär

Käyttöjärjestelmät

Windows 2000

Windows XP Home Edition

Windows XP Professional

Windows Vista™

Suosittelemme, että käytät MagicTune™-ohjelmaa Windows®2000 käyttöjärjestelmässä tai sitä uudemmassa käyttöjärjestelmässä.

Laitteisto

Vähintään 32Mt vapaata muistia

Vähintään 60 Mt tilaa kiintolevyllä

* Lisätieto

a on MagicTune™-ohjelman Internet-sivustossa.

Asennuksen poisto

MagicTune™-ohjelma voidaan poistaa ainoastaan Windows®in Ohjauspaneelin Lisää tai poista sovellus vaihtoehdon avulla.

Voit poistaa MagicTune™-ohjelman seuraavasti:

1. Valitse [Ilmaisinalue] ' [Start] (Käynnistä) ' [Settings} (Asetukset) ja valitse sitten valikosta [Control Panel] (Ohjauspaneeli). Jos ohjelmaa käytetään Windows® XP:ssä, valitse [Start] (Käynnistä) valikon vaihtoehto [Control Panel] (Ohjauspaneeli).

2. Napsauta ohjauspaneelin vaihtoehtoa Lisää tai poista sovellus.

3. Etsi MagicTune™-ohjelma Lisää tai poista sovellus -ikkunasta. Korosta oh

elman nimi napsauttamalla

sitä.

4. Poista ohjelma napsauttamalla [Muuta/Poista]-painiketta.

5. Aloita asennuksen poisto valitsemalla Kyllä.

6. Odota, kunnes esiin tulee asennuksen poistosta ilmoittava valintaikkuna. .

MagicTune™-ohjelman Internet-sivustosta löydät ohjelman teknisen tuen, usein kysyttyjä kysymyksiä ja ohjelmistopäivityksiä.

Malli

Ohjainpainikkeet

[MENU / ] Tällä painikkeella aukaiset OSD. Valitsemalla tämän voit myös poistua OSD-

[] Näillä painikkeilla voit muuttaa valikon vaihtoehtoja.

[] Aktivoida valikon korostetun kohdan.

[AUTO] 'AUTO' -painikkeen painamisen jälkeen esiin tulee keskellä olevan animoidun näytön

valikosta tai palata edelliseen valikkoon.

osoittamalla tavalla Auto Adjustment (Automaattinen muokkaus) -näyttö.

Suorat toiminnot

AUTO

Valikko Kuvaus

'AUTO' -painikkeen painamisen jälkeen esiin tulee keskellä olevan animoidun näytön osoittamalla tavalla Auto Adjustment (Automaattinen muokkaus) -näyttö. TTuleva tietokonesignaali säätyy automaattisesti, kun painat tätä. Fine (sävyt), coarse (rakeisuus) ja position (sijainti) säädetään automaattisesti. (Käytettävissä vain Analogisen-tilassa.)

AUTO

Kuvaruutuvalikon lukitus ja vapautus

Painettaessa AUTO-painiketta kuvaruutuvalikon lukitsemisen jälkeen

Terävöittääksesi automaattisäätötoimintoa, aja 'AUTO'-toiminto, kun AUTO

PATTERN on päällä.

Jos automaattinen säätäminen ei toimi kunnolla, säädä kuvaa lisää painamalla 'AUTO'-painiketta (Automaattinen) uudelleen.

Jos muutat tarkkuutta käyttämällä ohjauspaneelia, Auto-toiminto (Automaattinen) toteutetaan automaattisesti.

Painettaessa MENU-painiketta kuvaruutuvalikon lukitsemisen jälkeen

Valikko Kuvaus

Kuvaruutuvalikon

lukitus ja vapautus

MagicBright™

Tämä toiminto lukitsee kuvaruutuvalikon niin, että näyttö pysyy senhetkisessä tilassa eivätkä muut pysty muuttamaan asetuksia.

Locked(Lukitus) : Aktivoi kuvaruutuvalikon lukitustoiminto pitämällä menupainiketta painettuna viiden (5) sekunnin ajan.

Unlock(Lukituksen poisto) : Poista kuvaruutuvalikon lukitustoiminto käytöstä pitämällä menu-painiketta painettuna viiden (5) sekunnin ajan.

Jos kuvaruutuvalikon lukitustoiminto on käytössä, voit silti säätää kirkkautta, kontrastia ja MagicBright-toimintoa ( ) käyttämällä Suora-

painiketta.

Valikko Kuvaus

Paina MagicBright™-painiketta uudelleen ja valitse haluamasi tila.

MagicBright™

Brightness

- Seitsemän eri tilaa: Custom, Text, Internet, Game, Sport, Movie ja Dynamic Contrast.

Valikko Kuvaus

Brightness Kun OSD ei ole näytössä, voit säätää kirkkautta painamalla painiketta.

SOURCE

Valikko Kuvaus

SOURCE

Merkkivalo syttyy sen merkiksi, että näytössä näkyy parhaillaan signaali. (Analoginen/Digital)

Kuvaruutunäyttö

Picture Brightness Contrast

Color MagicColor Color Tone Color Control Gamma

Image Coarse Fine Sharpness H-Position V-Position

OSD Language H-Position V-Position Transparency Display Time

Setup Auto Source Image Reset Color Reset RTA

Informa tion

Picture ( Ei käytettävissä MagicBright™-tiloissa Dynamic Contrast. )

LED Brightness

Valikko Kuvaus Toista/Pysäytä

Kuvaruutuvalikoiden avulla voit muuttaa kuvan kirkkautta

Brightness

omien mieltymystesi mukaisiksi.

MENU → → → , → MENU

Kuvaruutuvalikoiden avulla voit muuttaa kuvan kontrastia omien mieltymystesi mukaisiksi.

Contrast

( Ei käytettävissä MagicColor-tiloissa Full ja Intelligent. )

MENU → → , → → , → MENU

Color ( Ei käytettävissä MagicBright™-tiloissa Dynamic Contrast. )

Valikko Kuvaus Toista/Pysäytä

MagicColor

Color Tone

Color Control

MagicColor on Samsungin kehittämä uusi tekniikka, joka parantaa digitaalisen kuvan laatua ja tuo kuvaruutuun luonnolliset värit entistä selkeämpinä vääristämättä kuitenkaan samalla kuvan laatua.

Off Palauttaa alkuperäisen tilan. Demo Kuvaruutuun tulee kaksi kuvaa, joiden avulla voit

vertailla MagicColor-tekniikan vaikutusta kuvaan. Oikeanpuolimmaisessa kuvassa tekniikkaa ei ole käytetty ja vasemmanpuolimmaisessa kuvassa sitä on käytetty.

Full Oikeanpuolimmaisessa kuvassa tekniikkaa ei ole

käytetty ja vasemmanpuolimmaisessa kuvassa sitä on käytetty.

Intelligent Tuo esiin luonnolliset ja elävät kirkkaat värit.

MENU → , → → → , → MENU

Värin sävyä voidaan muuttaa. Valittavissa on seuraavat neljä tilaa: Cool (Kylmä), normal (Normaali), Warm (Lämmin) ja Custom (Oma). ( Ei käytettävissä MagicColor-tiloissa Full ja Intelligent. )

MENU → , → → , → → , → MENU

Näitä askelia seuraamalla säädät yksilöllisten punaisen, vihreän, sinisen värin hallinnan. ( Ei käytettävissä MagicColor-tiloissa Full ja Intelligent. )

MENU → , → → , → → , → → , → MENU

Gamma


Gammakorjaus muuttaa värien luminanssin keskimääräiseksi luminanssiksi.

- Mode 1

- Mode 2

- Mode 3

MENU → , → → , → → , → MENU

Valikko Kuvaus Toista/Pysäytä

Poistaa häiriöt, kuten pystysuuntaiset juovat. Coarse-säätö (Karkea) voi siirtää kuva-aluetta. Voit keskittää kuvan uudelleen käyttämällä vaakasuuntaisen

Coarse

ohjauksen valikkoa (Horizontal Control). (Käytettävissä vain Analogisen-tilassa.)

MENU → , → → → , → MENU

Poistaa häiriöt, kuten vaakasuuntaiset juovat. Jos häiriö ei poistu Fine-säädön avulla, säädä ensin

Fine

näytön taajuutta. Kokeile tämän jälkeen uudelleen. (Käytettävissä vain Analogisen-tilassa.)

MENU → , → → , → → , → MENU

Paranna kuvan laatua seuraavien ohjeiden mukaisesti.

Sharpness

( Ei käytettävissä MagicColor-tiloissa Full ja Intelligent. )

MENU → , → → , → → , → MENU

Seuraa näitä ohjeita muuttaaksesi monitorin koko näytön vaakasijainnin.

H-Position

(Käytettävissä vain Analogisen-tilassa.)

MENU → , → → , → → , → MENU

Seuraa näitä ohjeita muuttaaksesi monitorin koko näytön pystysijainnin.

V-Position

(Käytettävissä vain Analogisen-tilassa.)

MENU → , → → , → → , → MENU

OSD

Valikko Kuvaus Toista/Pysäytä

Voit valita yhden 9 kielestä.

Language

Valittu kieli vaikuttaa vain OSD:ssa käytettyyn kieleen. Sillä ei ole mitään vaikutusta tietokoneen käyttämiin ohjelmistoihin.

MENU → , → → → , → MENU

H-Position

V-Position

Transparency

Display Time

Setup

Voit muuttaa OSD-valikon vaakasijaintia monitorillasi.

MENU → , → → , → → , → MENU

Voit muuttaa OSD-valikon pystysijaintia monitorillasi.

MENU → , → → , → → , → MENU

Muuta OSD:n taustan läpinäkymättömyyttä.

MENU → , → → , → → , → MENU

Valikko sulkeutuu automaattisesti, jos säätöjä ei tehdä määrätyn ajan sisällä. Voit säätää ajan, jonka valikko odottaa, ennenkuin se sulkeutuu.

- 5 sec, 10 sec, 20 sec, 200 sec

MENU → , → → , → → , → MENU

Valikko Kuvaus Toista/Pysäytä

Valitse Auto Source (Automaattinen valinta), kun haluat, että

Auto Source

näyttö valitsee lähteen automaattisesti.

MENU → , → → → , → MENU

Käyttäjän tekemät väriasetukset korvataan tehdasasetuksilla.

Image Reset

MENU → , → → , → → , → MENU

Värien parametrit korvataan valmistajan asetuksilla.

Color Reset

MENU → , → → , → → , → MENU

RTA (Response Time Accelerator) Toiminto, joka suurentaa näytön vastenopeutta niin, että

RTA

videokuva on tarkempi ja luonnollisempi.

RTA On : Ottaa käyttöön RTA-toiminnon, jolloin näyttö toimii

alkuperäistä vastenopeutta suuremmalla vastenopeudella.

RTA Off : Poistaa RTA-toiminnon käytöstä, jolloin näyttö toimii

alkuperäisellä vastenopeudella.

MENU → , → → , → → , → MENU

LED

Brightness

Information

Säätää virtavalon kirkkautta.

MENU → , → → , → → , → MENU

Valikko Kuvaus

Tuo OSD-näyttöön videolähteen tai näyttötilan.

Information

MENU → ,

Malli

Tarkistuslista

Ennenkuin soitat huolto on, tarkista tämän osion informaatio nähdäksesi, voisitko korjata ongelman itse. Jos tarvitset apua, ole hyvä ja soita takuukortissa tai informaatio-osiossa olevaan numeroon, ota yhteys

Oire Tarkistuslista Ratkaisut

Näytöllä ei näy kuvaa. Monitori ei käynnisty.

Onko virtajohto liitetty kunnolla?

Näkyykö näytöllä "Check Signal Cable"?

Mikäli virta on päällä, käynnistä tietokone uudelleen nähdäksesi ensimmäisen nähtävissä olevan ruudun (loginnäyttö).

valtuutettuun huolto pisteeseen.

Tarkista virtajohdon liittymä ja virtalähde.

(Liitännässä käytetty D-sub-kaapelia) Tarkista signaalikaapelin liittymä.

(Liitännässä käytetty DVI-kaapelia) Jos näytössä näkyy (virhe)sanoma ja näyttö on kytketty oikein, tarkista, onko näytön tilaksi määritetty analoginen. Painamalla SOURCE/ -painiketta voit tarkistaa sisääntulevan signaalin lähteen.

Mikäli ensimmäinen ruutu(login-näyttö) ilmestyy, käynnistä tietokone uudelleen soveltuvassa käyttötilassa (turvallinen Windows ME/2000/XP käyttötila) ja muuta sitten näyttökortin taajuus. (Katso Valmiit näyttötilat)

Mikäli ensimmäinen ruutu (login-näyttö) ei tule näkyviin, ota yhteys huolto pisteeseen tai

jälleenmyyjääsi.

Voitko nähdä "Not Optimum Mode", "Recommended mode 1680 X 1050 60 Hz" näytöllä ?

Näytöllä ei ole kuvaa.

Tämä viesti näkyy, kun näyttökortin signaali ylittää maksimiresoluution ja taajuuden, joita monitori voi kunnolla käsitellä.

Säädä sellainen maksimiresoluutio ja taajuus, jota monitori voi kunnolla käsitellä.

Jos näytön arvo ylittää enimmäisarvon SXGA tai 75 Hz, esiin tulee sanoma "Not Optimum Mode", "Recommended mode 1680 X 1050 60 Hz". Jos arvo on enemmän kuin 85 Hz, näyttö toimii oikein, mutta esiin tulee seuraava sanoma, joka pysyy näytössä yhden minuutin ajan: "Not Optimum Mode", "Recommended mode 1680 X 1050 60 Hz".

Muuta tila suositelluksi tilaksi tänä aikana. (Sanoma tulee uudelleen esiin, jos järjestelmä käynnistetään uudelleen.)

Monitori on Virransäästötilassa.

Vilkkuuko monitorin virranilmaisin sekunnin välein ?

Paina yhtä näppäimistön näppäintä tai siirrä hiirtä aktivoidaksesi monitorin ja palauttaaksesi kuvan näytölle.

Jos kuvaa ei näy vieläkään, paina 'SOURCE/ ' painiketta. Aktivoi sitten näyttö ja palauta näytön kuva painamalla mitä tahansa näppäimistön näppäintä.

On Screen Display ei näy.

Näytöllä näkyy outoja värejä tai vain mustaa ja valkoista.

Onko näyttö kytketty DVI-johdolla?

Oletko lukinnut On Screen Display (OSD) -valikon muutosten estämiseksi?

Näyttääkö ruutu vain yhtä väriä, niinkuin sellofaanipaperin läpi katsottaessa?

Muuttuivatko näytön värit oudoiksi jonkun ohjelman käyttämisen jälkeen tai sovelluksien välisen kaatumisen jälkeen?

Onko näyttökortti asennettu kunnolla?

Kun uudelleenkäynnistät tietokoneen ennen DVIkaapelin liittämistä, voi näyttö näkyä tyhjänä. Näyttö voi näkyä tyhjänä myös, jos irrotat DVI-kaapelin ja kytket sen uudelleen, kun järjestelmä on käytössä. Tämä johtuu siitä, että jotkin grafiikkakortit eivät lähetä videosignaalia. Liitä DVI-kaapeli ja käynnistä järjestelmä sitten uudelleen.

Avaa OSD lukosta painamalla [MENU / ] painiketta vähintään 5 sekuntia.

Tarkista signaalikaapelin liittymä.

Varmista, että näyttökortti on laitettu kunnolla sisään.

Käynnistä tietokone uudelleen.

Asenna näyttökortti näyttökorttiopasta käyttäen.

Näyttö on yhtäkkiä muuttunut epätasapainoiseksi.

Näyttö on epäselvä tai OSD :tä ei voi säätää.

LED vilkkuu, mutta näytössä ei ole kuvia.

Ruudulla näkyy vain 16 väriä. Näytön värit ovat muuttuneet näyttökortin vaihtamisen jälkeen.

Oletko vaihtanut näyttökorttia tai asemaa?

Oletko säätänyt monitorin resoluution tai taajuuden?

Näyttö voi olla epäsymmetrinen johtuen videokortin signaalien jaksosta. Säädä sijainti uudelleen kuvaruutuvalikosta.

Oletko säätänyt monitorin resoluution tai taajuuden?

Onko taajuus säädetty kunnolla kun Ajoituksen näyttö valikossa on tarkistettu?

Onko Windows värit asetettu kunnolla?

Säädä näytön kuvan sijainti ja koko OSD :ä käyttäen.

Säädä resoluutio ja taajuus näyttökortilla. (Katso Valmiit näyttötilat)

Säädä taajuus kunnolla näyttökorttiopasta ja Valmiit

näyttötilat käyttäen.

(Maksimitaajuus resoluutiota kohti saattaa vaihdella eri tuotteiden välillä.)

Windows XP : Aseta resoluutio kohdassa "Control Panel" (Ohjauspaneeli) → "Appearance and Themes" (Ulkoasu ja teemat) → "Display" (Näyttö)

→

"Settings" (Asetukset).

Windows ME/2000 : Aseta resoluutio kohdassa "Control Panel" (Ohjauspaneeli) → "Display" (Näyttö) → "Settings" (Asetukset).

Onko näyttökortti Asenna näyttökortti näyttökorttiopasta käyttäen.

asennettu kunnolla?

Viestissä lukee :"Tunnistamaton monitori, Liitä ja käytä (VESA DDC) monitori löytynyt".

Tarkistettava, kun MagicTune™ ei toimi moitteetta.

MagicTune™ ei toimi asianmukaisesti.

Onko monitorin ajuri asennettu?

Katso näyttökorttiopasta nähdäksesi voidaanko Liitä ja käytä (VESA DDC)toimintoa tukea.

MagicTune™toiminto on käytettävissä vain sellaisissa tietokoneissa (VGA), joiden Windowskäyttöjärjestelmä tukee Plug and Play

-ominaisuutta.

Oletko vaihtanut tietokonetta tai grafiikkakorttia?

Asenna monitorin ajuri Ajurin asennusohjeita

käyttäen.

Asenna monitorin ajuri Ajurin asennusohjeita

käyttäen.

* Seuraavalla tavalla voit tarkistaa, voiko tietokoneesi hyödyntää MagicTune™ -ominaisuutta (kyseessä on Windows XP):

"Control Panel" (Ohjauspaneeli) → "Performance and Maintenance" (Suorituskyky ja ylläpito) → "System" (Järjestelmä) → "Hardware" (Laitteisto) → "Device Manager" (Laitehallinta) → "Monitors" (Näytöt) → Poista ensin Plug and Play näyttö ja hae sitten Plug and Play monitor -näyttöä etsimällä uusia laitteita.

MagicTune™ on monitorin kanssa käytettävä lisäohjelma. Jotkin grafiikkakortit eivät välttämättä tue monitoriasi. Jos sinulla on grafiikkakorttiin liittyviä ongelmia, tarkista yhteensopivien grafiikkakorttien luettelo verkkosivuiltamme.

http://www.samsung.com/monitor/magictune

Imuroi viimeisin ohjelma. Voit imuroida ohjelman sivustolta

http://www.samsung.com/monitor/magictune

Asensitko ohjelman? Käynnistä tietokone uudelleen ohjelman

Vieraile verkkosivuillamme ja imuroi MagicTune™ MAC -ohjelman asennusohjelmisto itsellesi.

Tarkista seuraavat asiat, jos monitorissa on ongelmia.

Tarkista, että sähköjohto ja kaapeli on kunnolla kytketty tietokoneeseen.

Tarkista, piipittääkö tietokone useammin kuin kolme kertaa käynnistyessään. (Jos se tekee, pyydä tietokoneen päälevylle huolto.)

Jos asensit uuden näyttökortin tai kokosit itse PC :n, tarkista sovittimen (näyttö)ajurin ja monitorin ajurin asennus.

Tarkista, että videonäytön skannaussuhde on asetettu arvoon 56 Hz ~75 Hz. (Maksimiresoluutiota käytettäessä ei saa ylittää 75 Hz.)

Jos sovittimen (näyttö)ajurin asennuksessa on vaikeuksia, käynnistä tietokone Turvatoimintatilassa, poista Näytön sovitin Ohjaustaulu → järjestelmä → laitteen hallinnassa" ja käynnistä sitten tietokone uudelleen asentaaksesi sovittimen(näyttö)ajurin.

Jos ongelmat ilmenevät jatkuvasti, ota yhteys valtuutettuun huolto pisteeseen.

ensiasennuksen jälkeen. Jos ohjelma on jo asennettu, poista se, käynnistä tietokone uudelleen ja asenna ohjelma uudelleen. Tietokone on käynnistettävä uudelleen, jotta se toimii normaalisti ohjelman asennuksen tai poiston jälkeen.

Kysymykset ja vastaukset

Kysymys Vastaus

Miten voin muuttaa taajuuden? Taajuus voidaan muuttaa konfiguroimalla näyttökortti

uudelleen.

Huomaa, että näyttökorttituki saattaa vaihdella käytetyn aseman versiosta riippuen. (Katso lisätietoja tietokoneen tai näyttökortin ohjekirjasta.)

Miten säädän resoluution? Windows XP :

Miten asetan virransäästötoiminnan? Windows XP :

Aseta resoluutio kohdassa "Control Panel" (Ohjauspaneeli) → "Appearance and Themes" (Ulkoasu ja teemat) → "Display" (Näyttö) → "Settings" (Asetukset).

Windows ME/2000 : Aseta resoluutio kohdassa "Control Panel" (Ohjauspaneeli) → "Display" (Näyttö) → "Settings" (Asetukset).

Ota yhteys lisätietoja varten näyttökortin valmista

Aseta resoluutio kohdassa "Control Panel" (Ohjauspaneeli) → "Appearance and Themes" (Ulkoasu ja teemat) → "Display" (Näyttö) → "Screen Saver" (Näytönsäästäjä). Aseta toiminto tietokoneen BIOS-SETUPmäärityksissä.

Windows ME/2000 : Aseta resoluutio kohdassa "Control Panel" (Ohjauspaneeli) → "Display" (Näyttö) → "Screen Saver" (Näytönsäästäjä). Aseta toiminto tietokoneen BIOS-SETUPmäärityksissä.

Katso Windows-käsikirja / tietokoneen käsikirja

aan.

Miten puhdistan ulomman kotelon/LCD-paneli? Irrota sähköjohto ja sen jälkeen puhdista monitori

pehmeällä rievulla käyttäen joko puhdistusainetta tai pelkkää vettä.

Älä jätä jälkeesi yhtään puhdistusainetta äläkä naarmuta koteloa. Älä päästä yhtään vettä monitorin sisälle.

Itsetestaus

Itse tehty erikoispiirteiden tarkistus | Varoitusviestit | Ympäristö | Hyödyllisiä vinkkejä

Monitorissasi on itse tehtävä testaustoiminto, jolla voit tarkistaa, toimiiko monitorisi kunnolla.

Itse tehty erikoispiirteiden tarkistus

Katkaise virta sekä tietokoneesta että monitorista. Irrota videokaapeli tietokoneen takaa. Kytke monitori päälle. Jos monitori toimii oikein, näet laatikon alla olevassa kuvassa.

Ymp

Tämä laatikko näkyy monitorin normaalin toiminnan aikana, jos videojohto irtoaa tai vaurioituu.

Käännä monitori pois päältä ja yhdistä videokaapeli uudelleen ; kytke sitten päälle sekä tietokoneesi että monitorisi.

Jos monitori vielä edellisen toimenpiteen jälkeen on tyhjä, tarkista näytönohjaus ja tietokonejärjestelmä ; monitorisi toimii moitteettomasti.

aroitusviestit

Jos sisääntulosignaalissa on jotain vialla, näyttöön ilmestyy viesti, tai näytöstä tulee tyhjä vaikka virranilmaisin LED on vielä päällä. Viesti saattaa osoittaa, että monitori on skannausalueen ulkopuolella tai että signaalikaapeli tulee tarkistaa.

äristö

Monitorin sijainti ja asento saattaa vaikuttaa monitorin laatuun ja muihin piirteisiin.

Jos monitorin lähellä on bassokaiuttimia, irrota johdot ja sijoita kaiutin toiseen huoneeseen. Poista kaikki sähkölaitteet, kuten radiot, tuulettimet, kellot ja puhelimet, jotka ovat 3 jalan (yhden metrin) päässä monitorista.

Hyödyllisiä vinkkejä

Monitori luo uudelleen PC :stä saamansa visuaaliset signaalit. Siksi, jos PC :ssä tai näyttökortissa on ongelmia, se voi aiheuttaa monitorin tulemisen tyhjäksi, värien heikkenemisen, meteliä, Video mode not supported, jne. Tällaisessa tapauksessa tarkista ensin ongelman aiheuttaaja ja ota sitten yhteys huolto pisteeseen tai jälleenmyyjääsi.

Monitorin käyttökunnon arviointi

Jos näytöllä ei ole kuvaa tai "Not Optimum Mode", "Recommended mode 1680 X 1050 60 Hz" viesti ilmestyy, irrota kaapeli tietokoneesta monitorin ollessa päällä.

Jos näytölle tulee viesti tai jos näyttö muuttuu valkeaksi, se tarkoittaa, että monitori on käyttökunnossa. Tässä tapauksessa tarkista ongelma tietokoneesta.

Malli

Tekniset tiedot

Yleiset spesifikaatiot

Mallin nimi SyncMaster 2032GW / SyncMaster 20

LCD-paneli

Koko 20,0 tuumaa leveä diagonaalisesti (51 cm)

Näyttöalue 433,44 mm (H) x 270,9 mm (V)

Pistetiheys 0,258 mm (H) x 0,258 mm (V)

Synkronisaatio

Vaakataso 30 ~ 81 kHz

Pystytaso 56 ~ 75 Hz

Näytön väri

16,7 milj

Resoluutio

32BW

Optimaalinen resoluutio 1680 x 1050@60 Hz

Maksimiresoluutio 1680 x 1050@60 Hz

Sisäänmenosignaali, Rajoitettu

Analoginen RGB, DVI-yhteensopiva Digital RGB, 0,7 Vp-p ± 5 %, Erillinen pysty-/vaakasynkronointi, komposiitti, SOG , TTL-taso (V korkea ≥ 2,0 V, V matala ≤ 0,8 V)

Maksimi pikselikello

146 MHz (Analog, Digital)

Virtalähde

AC 100 – 240 V~ (+/- 10 %), 50/60 Hz

Signaalikaapeli

15piikki-15piikki D-sub kaapeli, Irrotettava

)

DVI-D to DVI-D-liitin, Irrotettava (lisävaruste)

Mittasuhteet (L x K x S) / Paino

476 X 344 X 70 mm / 18,7 X 13,5 X 2,8 tuumainen (Jalusta asennettuna) 476 X 390 X 199 mm / 18,7 X 15,4 X 7,8 tuumainen / 4,75 kg / 10,5 lbs(Jalusta kokoontaitettuna)

Ympäristöstä huomioonotettavaa

Käytettäessä Lämpötila : 10°C ~ 40°C (50°F ~ 104°F)

Säilytyksessä Lämpötila : -20°C ~ 45°C (-4°F ~ 113°F)

Liitä ja käytä-kyky (Plug and Play)

Tämä monitori voidaan asentaa mihin tahansa Liitä ja käytä-yhteensopivaan järjestelmään. Monitorin ja tietokonejärjestelmien vuorovaikutuksen tuloksena on parhaimmat toimintaolosuhteet ja monitoriasetukset. Useimmissa tapauksissa monitorin asennus etenee automaattisesti, ellei käyttäjä halua valita muita asetuksia.

Pistehyväksyntä

TFT LCD-paneli, jota tässä tuotteessa on käytetty, on valmistettu käyttäen edistyksellistä 1 ppm (yksi miljoonasosa) tarkkaa puolijohdeteknologiaa. Mutta PUNAISEN, VIHREÄN, SINISEN ja VALKOISEN värin pisteet näyttävät joskus olevan kirkkaita, tai joskus voidaan nähdä muutamia mustia pisteitä. Tämä ei johdu huonosta laadusta, ja voit huoletta käyttää tuotetta.

Tämän TFT LCD-näytön alipikselien määrä on 5.292.000.

Malli ja spesifikaatiot saattavat muuttua ilman etukäteisilmoitusta.

Luokan B laite (asuinrakennuskäyttöön tarkoitettu tietoliikennelaite

Tämä laite vastaa asuinrakennuskäyttöön sovellettavaa sähkömagneettista yhteensopivuutta koskevaa direktiiviä, ja laitetta voidaan käyttää kaikilla alueilla, myös tavallisilla asuinalueilla.

(Luokan B laite aiheuttaa vähemmän sähkömagneettisia häiriöitä kuin luokan A laite.)

Kosteus : 10 % ~ 80 %, ei-kondensoiva

Kosteus : 5 % ~ 95 %, ei-kondensoiva

irransäästö

Tässä monitorissa on sisäänrakennettu energianhallintajärjestelmä nimeltään PowerSaver (Virransäästäjä). Tämä järjestelmä säästää energiaa vaihtamalla alhaiseen energiankulutusmoodiin, kun se on ollut käyttämättä määrätyn ajan. Monitori palautuu automaattisesti normaalitoimintaan tietokoneen hiirtä liikutettaessa tai näppäimistön näppäintä painettaessa. Energian kulutusta säästääksesi käännä monitori POIS PÄÄLTÄ, kun sitä ei tarvita, tai kun jätät sen yksin pitemmäksi aikaa. Energiansäästäjä-järjestelmä toimii tietokoneeseesi asennetun VESA DPMS-noudattavan näyttökortin kanssa. Käytä tietokoneellesi asennettua ohjelmiston apuohjelmaa asettaaksesi tämän ominaisuuden.

Tila Normaalitoiminta Virta pois-moodi

Virranilmaisin Sininen Sininen, Vilkkuva Pois käytöstä

Virtalähde Vähemmän kuin 50 W Vähemmän kuin 1 W Vähemmän kuin 1 W

Tämä monitori noudattaa EPA ENERGY STAR

Virtakytkin pois päältä

(Virran näyttö)

EPA/ENERGY 2000

ja ENERGY2000, kun

sitä käytetään tietokoneen kanssa, jossa on VESA DPMS-toimivuus.

ENERGY STAR noudattavan ENERGY STAR

käytössä.

-partnerina SAMSUNG on määritellyt tämän tuotteen

-ohjesääntöjä energian tehokkaassa

almiit näyttötilat

Valmiiksi asetetut ajastinmoodit. Mikäli tietokoneesta lähetetty signaali on sama kuin seuraavat valmiiksi asetetutajastinmoodit, näytön säätö on automaattinen. Jos signaali on erilainen, näyttö saattaa olla tyhjä, vaikka virta LED onkin päällä. Katso näyttökorttiopasta ja säädä näyttö seuraavasti.

Näyttömoodi

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC,1152 x 870 68,681 75,062 100,000 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

Vaakataajuus

(kHz)

Pystytaajuus

(Hz)

Pikselikello

(MHz)

Sync. Polarity

(H/V)

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x

1024

VESA, 1680 x

1050

79,976 75,025 135,000 +/+

64,674 59,883 119,000 +/-

Vaakataajuus

Yhden näytön oikeasta reunasta vasempaan vaakatasossa ulottuvan juovan skannaukseen kuluvaa aikaa kutsutaan vaakasykliks (Horizontal Cycle), ja kääntäen verrannollinen määrä vaakasyklejä on nimeltään

vaakataajuus. Mittayksikkö : kHz

Pystytaajuus

Kuten loisteputkessa, näytön täytyy toistaa samaa kuvaa monta kertaa sekunnissa näyttääkseen kuvan käyttäjälle. Tämän toiston taajuutta kutsutaan pystytaajuudeksi tai ruudun virkistystaajuudeksi. Mittayksikkö : Hz

Malli

Tekniset tiedot

Yleiset spesifikaatiot

Mallin nimi SyncMaster 2232GW / SyncMaster 2232BW

LCD-paneli

Koko 22,0 tuumaa leveä diagonaalisesti (55 cm)

Näyttöalue 473,76 mm (H) x 296,1 mm (V)

Pistetiheys 0,282 mm (H) x 0,282 mm (V)

Synkronisaatio

Vaakataso 30 ~ 81 kHz

Pystytaso 56 ~ 75 Hz

Näytön väri

16,7 milj

Resoluutio

Optimaalinen resoluutio 1680 x 1050@60 Hz

Maksimiresoluutio 1680 x 1050@60 Hz

Sisäänmenosignaali, Rajoitettu

Analoginen RGB, DVI-yhteensopiva Digital RGB, 0,7 Vp-p ± 5 %, Erillinen pysty-/vaakasynkronointi, komposiitti, SOG , TTL-taso (V korkea ≥ 2,0 V, V matala ≤ 0,8 V)

Maksimi pikselikello

146 MHz (Analog, Digital)

Virtalähde

AC 100 – 240 V~ (+/- 10 %), 50/60 Hz

Signaalikaapeli

15piikki-15piikki D-sub kaapeli, Irrotettava

)

DVI-D to DVI-D-liitin, Irrotettava (lisävaruste)

Mittasuhteet (L x K x S) / Paino

517 X 372 X 70 mm / 20,4 x 14,6 x 2,8 tuumainen (Jalusta asennettuna) 517 x 419 x 210 mm / 20,4 x 16,5 x 8,3 tuumainen / 4,95 kg / 10,9 lbs (Jalusta kokoontaitettuna)

Ympäristöstä huomioonotettavaa

Käytettäessä Lämpötila : 10°C ~ 40°C (50°F ~ 104°F)

Säilytyksessä Lämpötila : -20°C ~ 45°C (-4°F ~ 113°F)

Liitä ja käytä-kyky (Plug and Play)

Pistehyväksyntä

Tämän TFT LCD-näytön alipikselien määrä on 5.292.000.

Malli ja spesifikaatiot saattavat muuttua ilman etukäteisilmoitusta.

Luokan B laite (asuinrakennuskäyttöön tarkoitettu tietoliikennelaite

(Luokan B laite aiheuttaa vähemmän sähkömagneettisia häiriöitä kuin luokan A laite.)

Kosteus : 10 % ~ 80 %, ei-kondensoiva

Kosteus : 5 % ~ 95 %, ei-kondensoiva

irransäästö

Tila Normaalitoiminta Virta pois-moodi

Virranilmaisin Sininen Sininen, Vilkkuva Pois käytöstä

Virtalähde Vähemmän kuin 50 W Vähemmän kuin 1 W Vähemmän kuin 1 W

Tämä monitori noudattaa EPA ENERGY STAR

Virtakytkin pois päältä

(Virran näyttö)

EPA/ENERGY 2000

ja ENERGY2000, kun

sitä käytetään tietokoneen kanssa, jossa on VESA DPMS-toimivuus.

ENERGY STAR noudattavan ENERGY STAR

käytössä.

-partnerina SAMSUNG on määritellyt tämän tuotteen

-ohjesääntöjä energian tehokkaassa

almiit näyttötilat

Näyttömoodi

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC,1152 x 870 68,681 75,062 100,000 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

Vaakataajuus

(kHz)

Pystytaajuus

(Hz)

Pikselikello

(MHz)

Sync. Polarity

(H/V)

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x

1024

VESA, 1680 x

1050

79,976 75,025 135,000 +/+

64,674 59,883 119,000 +/-

Vaakataajuus

Yhden näytön oikeasta reunasta vasempaan vaakatasossa ulottuvan juovan skannaukseen kuluvaa aikaa kutsutaan vaakasykliks (Horizontal

Cycle), ja kääntäen verrannollinen määrä vaakasyklejä on nimeltään vaakataajuus. Mittayksikkö : kHz

Pystytaajuus

Malli

Ota yhteyttä Samsungiin

Jos sinulla on kysymyksiä tai kommentteja koskien Samsung tuotteita voitte ottaa yhtyettä Samsung tukeen.

North America

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 4004-0000 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COLOMBIA 01-8000112112 http://www.samsung.com.co

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO

VENEZUELA 0-800-100-5303 http://www.samsung.com/latin

Europe

1-800-7267-864 http://www.samsung.com/latin

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 70 70 19 70 http://www.samsung.com/dk

FINLAND 030-6227 515 http://www.samsung.com/fi

FRANCE

GERMANY 01805 - 121213 (€ 0,14/Min) http://www.samsung.de

HUNGARY 06-80-SAMSUNG (7267864) http://www.samsung.com/hu

ITALIA 800 SAMSUNG (7267864) http://www.samsung.com/it

LUXEMBURG 0032 (0)2 201 24 18 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0,10/Min) http://www.samsung.com/nl

NORWAY 815-56 480 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

REPUBLIC OF IRELAND

SLOVAKIA 0800-SAMSUNG (7267864) http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 0771-400 200 http://www.samsung.com/se

3260 SAMSUNG(7267864) (€ 0,15/min)

0818 717 100 http://www.samsung.com/uk

http://www.samsung.com/fr

SWITZERLAND 0800-7267864 http://www.samsung.com/ch

U.K 0870 SAMSUNG (7267864) http://www.samsung.com/uk

CIS

ESTONIA 800-7267 http://www.samsung.ee

LATVIA 800-7267 http://www.samsung.com/lv

LITHUANIA 8-800-77777 http://www.samsung.lt

KAZAKHSTAN 8 800 080 1188 http://www.samsung.kz

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

UZBEKISTAN 140-1234 http://www.samsung.uz

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 3698-4698 http://www.samsung.com/hk

INDIA 3030 8282, 1800 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E

800SAMSUNG (7267864) 8000-4726

http://www.samsung.com/mea

Termejä

Pistetiheys

Monitorin kuva koostuu punaisista, vihreistä ja sinisistä pisteistä. Mitä lähempänä pisteet ovat toisiaan, sitä parempi resoluutio. Kahden samanvärisen pisteen etäisyys toisistaan on nimeltään 'Pistetiheys'. Mittayksikkö : mm

Pystytaajuus

Luodakseen ja näyttääkseen kuvan käyttäjälle, näytön tulee piirtyä uudelleen useita kertoja sekunnissa. Tämän toiston taajuutta kutsutaan pystytaajuudeksi tai ruudun virkistystaajuudeksi. Mittayksikkö : Hz

Esimerkki : Jos sama valo toistaa itsensä 60 kertaa sekunnissa, tämän mitataan olevan 60 Hz.

aakataajuus

Yhden näytön oikeasta reunasta vasempaan vaakatasossa ulottuvan juovan skannaukseen kuluvaa aikaa sanotaan vaakasykliksi. Kääntäen verrannollinen määrä vaakasyklejä on nimeltään vaakataajuus. Mittayksikkö : kHz

Lomittamis- ja ei-lomittamismetodit

Vaakatason juovien näyttäminen näytöllä järjestyksessä ylhäältä alas on nimeltään ei-lomitettu metodi, kun taas parittomien ja parillisten juovien näyttäminen vuorotellen on lomitettu menetelmä. Suurin osa monitoreista käyttää ei-lomitettua metodia selkeän kuvan varmistamiseksi. Lomitettu metodi on sama kuin mitä televisioissa käytetään.

Liitä ja käytä (Plug and Pla

Tämä toiminto antaa käyttäjälle parhaimman laatuisen näytön sallimalla tietokoneen ja monitorin automaattisen informaatiovaihdon. Tämä monitori noudattaa kansainvälistä VESA DDC-standardia liitä ja käytä-toiminnoille.

Resoluutio

‘Resoluutioksi’ nimitetään näytön kuvan muodostavaa vaaka- ja pystysuunnassa olevien pisteiden määrää. Tämä numero osoittaa näytön tarkkuuden. Korkea resoluutio on hyvä useiden tehtävien samanaikaiseen suorittamiseen, koska näytöllä voidaan näyttää enemmän kuvainformaatiota.

Esimerkki :Jos resoluutio on 1680 X 1050, se tarkoittaa, että näyttö muodostuu 1680

vaakatason pisteestä (vaakatason resoluutio) ja 1050 pystyjuovasta (pystyresoluutio).

Paremman näytön saamiseksi

Säädä tietokoneen resoluutio ja näytön injektio (virkistys)-taajuus tietokoneen säätöpanelista, kuten alla on kuvattu, jotta voit nauttia parhaimmasta mahdollisesta kuvan laadusta. Näytön kuva voi olla huonolaatuinen, ellei TFT-LCD anna parhaimmanlaatuista kuvaa.

Resoluutio : 1680 X 1050 Pystytaajuus (virkistystaajuus) : 60 Hz

Tämän TFT LCD-näytön alipikselien määrä on 5.292.000.

Kun puhdistat monitoria ja ulkopanelia, ole hyvä ja käytä suositeltua pientä määrää puhdistusainetta pehmeällä ja kuivalla kangasrievulla ja kiillota se. LCD-aluetta ei saa kohdella kovakouraisesti, vaan se hangataan kevyesti. Jos käytät liiallista voimaa, tuloksena saattaa olla tahraantuminen.

Mikäli et ole tyytyväinen kuvan laatuun, voit parantaa sitä ajamalla "automaattisen säätötoiminnon", joka näkyy näytöllä kun painetaan ruudun lopetuspainiketta. Mikäli vielä automaattisäädön jälkeenkin on häiriöitä, käytä HIENO/KARKEA säätötoimintoa.

Jos näytössä on pitkään pysäytetty kuva, kuvassa saattaa esiintyä häiriöitä tai se on epäselvä. Ota käyttöön virransäästäjä tai aseta näytönsäästäjäksi liikkuva kuva, kun et käytä näyttöä vähään aikaan.

Auktoriteetti

Tämän asiakirjan sisältämä informaatio saattaa muuttua ilman etukäteisilmoitusta.

2007 Samsung Electronics Co., Ltd. Kaikki oikeudet pidätetään.

Kopiointi missä muodossa tahansa ilman Samsung Electronics Co., Ltd :n kirjallista lupaa on ankarasti kielletty.

Samsung Electronics Co., Ltd. ei ole vastuussa tässä asiakirjassa olevista virheistä eikä satunnaisista tai välillisistä vahingoista, jotka liittyvät tämän materiaalin varustukseen, toimintakykyyn tai käyttöön.

Samsung Windows NT

Video Electronics Standard Association:in rekisteröityjä tuotenimikkeitä; logo ovat U.S. Environmental Protection Agency (EPA):n rekisteröityjä tuotenimikkeitä. ENERGY STAR® - yhteistyökumppanina Samsung Electronics Co., Ltd. on määritellyt, että tämä tuote noudattaa ENERGY STAR® ohjesääntöjä tehokkaassa energian käytössä. Kaikki muut tässä asiakirjassa mainitut tuotenimet saattavat olla omistajiensa tuotenimikkeitä tai rekisteröityjä tuotenimikkeitä.

on Samsung Electronics Co., Ltd.: n rekisteröity tuotenimike;

ovat Microsoft Corporationin rekisteröityjä tuotenimikkeitä;

Microsoft, Windows

VESA, DPMS ENERGY STAR®

DDC

nimi ja

ovat

Samsung SYNCMASTER 2032BW User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
