SyncMaster 173P plus/193P plus
Použité symboly
Nedodržování pravidel označených tímto symbolem může mít za následek úraz nebo
poškození zařízení.
Tento symbol označuje informace,
Zákaz
které je třeba v každém případě
přečíst a porozumět jim.
Napájení
Nerozebírat! Odpojte napájecí kabel ze zásuvky.
Nedotýkat se!
Nepoužíváte-li monitor delší dobu, přepněte počítač do úsporného (spícího)
režimu (DPMS). Používáte-li spořič obrazovky, aktivujte jej.
Nutnost uzemnění jako prevence
zásahu elektrickým proudem
Nepoužívejte poškozenou nebo uvolněnou zásuvku.
z
Hrozí riziko zásahu elektrickým proudem nebo požáru.
Nevytahujte zástrčku uchopením za kabel, ani se nedotýkejte zástrčky
vlhkýma rukama.
z Hrozí riziko zásahu elektrickým proudem nebo požáru.
Používejte pouze řádně uzemněnou zásuvku a zástrčku.
z Nesprávné uzemnění může způsobit zásah elektrickým proudem nebo
poškození zařízení.
Kabel napájení zapojte tak, aby nedošlo k jeho uvolnění.
z Špatné zapojení může způsobit požár.
Instalace
Kabely příliš neohýbejte, ani na ně nestavte těžké předměty, které by
mohly způsobit poškození kabelů.
z V opačném případě hrozí riziko zásahu elektrickým proudem nebo
požár.
Nepřipojujte do jedné zásuvky příliš mnoho produžovacích kabelů.
z Může to způsobit požár.
Vždy kontaktujte autorizované servisní středisko, pokud monitor instalujete v
místě s vysokou prašností, vysokými nebo nízkými teplotami, vysokou
vlhkostí, v místě, kde se používají chemikálie, a na místech s nepřetržitým
provozem, např. letiště, vlakové nádraží atd.
Pokud tak neučiníte, může to vést k vážnému poškození monitoru.
Monitor umístěte v prostředí s nízkou vlhkostí a minimem prachu.
V opačném případě by uvnitř monitoru mohlo dojít ke zkratu nebo
z
požáru.
Při přemisťování monitoru dejte pozor, ať jej neupustíte.
z Můžete tím způsobit jeho poškození nebo se zranit.
Nainstalujte základnu monitoru do vitríny nebo na polici tak, aby z ní
konec základny nevyčníval.
z Pád zařízení může vést k jeho poškození nebo způsobit poranění.
Neumisťujte výrobek na nestabilní nebo malé plochy.
z Umístěte výrobek na rovnou, stabilní plochu, v opačném případě může
dojít k jeho pádu a zranění blízko se nacházejících osob, zejména dětí.
Neumísťujte výrobek na podlahu.
Někdo, zvláště děti, by o něj mohl zakopnout.
z
Nepřibližujte k výrobku hořlavé předměty jako svíčky, insekticidy nebo
cigarety.
z Jinak může dojít k požáru.
Zajistěte dostatečnou vzdálenost napájecího kabelu od topných zařízení.
Roztavená izolace může být příčinou úrazu elektrickým proudem nebo
z
požáru.
Výrobek neumisťujte na místa se špatnou ventilací, např. na polici na
knihy, do skříně atd.
Zvýšení teploty uvnitř zařízení může způsobit požár.
z
Pokládejte monitor opatrně.
Při neopatrném zacházení jej můžete poškodit nebo zničit.
z
Nepokládejte monitor na obrazovku.
z Můžete poškodit povrch obrazovky.
Instalaci nástěnné konzoly je třeba svěřit vyškolenému odborníkovi.
Instalace neškolenou osobou může mít za následek zranění.
z
z Používejte vždy pouze montážní zařízení popsané v přiručce.
Při instalaci zařízení kvůli proudění vzduchu zajistěte, aby bylo umístěno
alespoň 10 cm od zdi.
z Špatné větrání může způsobit zvýšení teploty uvnitř zařízení, což má za
následek zkrácení životnosti součástí a zhoršení výkonu.
Čistění
Čistíte-li skříň monitoru nebo obrazovku, používejte mírně navlhčený měkký
hadřík.
Nerozprašujte čisticí prostředek přímo na monitor.
z Mohou způsobit poškození, úraz elektrickým proudem nebo požár.
Používejte doporučený čisticí prostředek a měkký hadřík.
Zaprášené a špinavé konektory monitoru vyčistěte suchým hadříkem.
z Špinavý konektor může způsobit zásah elektrickým proudem nebo
požár.
Před čištěním výrobku jej odpojte od napájení.
z V opačném případě může dojít k úrazu elektrickým proudem nebo
požáru.
Další pokyny
Vytáhněte zástrčku napájecího kabelu ze zásuvky a očistěte výrobek
měkkým suchým hadříkem.
Nepoužívejte chemikálie jako vosk, benzen, alkohol, ředidla, insekticidy,
z
osvěžovače vzduchu, maziva nebo saponáty.
Jednou ročně svěřte monitor servisnímu nebo zákaznickému středisku k
vyčištění vnitřku.
z Udržujte vnitřek monitoru v čistotě. Prach, který se nahromadí v
monitoru za dlouhou dobu používání, může způsobit jeho chybnou
funkci nebo požár.
Neodstraňujte kryt (nebo zadní část).
z Hrozí riziko zásahu elektrickým proudem nebo požáru.
z Svěřte opravu kvalifikovaným odborníkům.
Pokud monitor nepracuje normálně, zejména pokud se z jeho nitra
ozývají neobvyklé zvuky nebo je cítit zápach, okamžitě jej odpojte ze
zásuvky a zavolejte autorizovaného prodejce nebo servis.
z Hrozí riziko zásahu elektrickým proudem nebo požáru.
Výrobek neumisťujte na místa vystavená účinkům oleje, kouře nebo
vlhkosti; neumisťujte jej dovnitř vozidla.
z V opačném případě může dojít k chybné funkci monitoru nebo k zásahu
elektrickým proudem či požáru.
z Nepoužívejte monitor zejména v blízkosti vody nebo venku, kde může
být vystaven působení deště nebo sněhu.
Pokud monitor spadne na zem nebo dojde k poškození jeho skříně,
vypněte jej a odpojte napájecí kabel. Potom zavolejte Servisní Středisko.
z V opačném případě může dojít k chybné funkci monitoru nebo k zásahu
elektrickým proudem či požáru.
Odpojte monitor ze zásuvky, pokud jej nebudete dlouhou dobu používat
nebo je-li venku bouřka a blýská se.
V opačném případě hrozí riziko zásahu elektrickým proudem nebo
z
požár.
Nepokoušejte se přesouvat monitor taháním za napájecí nebo signální
kabel.
Může to způsobit přetržení kabelu, zásah elektrickým proudem nebo
z
požár v důsledku poškození kabelu.
Nikdy nevkládejte do otvorů monitoru žádné kovové předměty.
z Může to způsobit zásah elektrickým proudem, požár nebo úraz.
Nezakrývejte větrací otvory skříně monitoru.
z Nedostatečné větrání může způsobit poruchu monitoru nebo požár.
Nepokládejte na monitor žádné těžké předměty.
z Hrozí riziko zásahu elektrickým proudem nebo požáru.
z Pokud do monitoru vnikne cizí látka, odpojte napájecí kabel a
kontaktujte Servisní středisko.
Neumísťujte v blízké vzdálenosti od výrobku výbušné chemické spreje
nebo hořlavé látky.
z Může to způsobit výbuch nebo požár.
Udržujte monitor mimo dosah jakýchkoli zdrojů magnetického pole.
z V opačném případě může dojít k barevným a tvarovým deformacím
obrazu.
Nevkládejte do ventilačních otvorů a zdířky pro sluchátka a A/V zařízení
kovové ani hořlavé předměty (vrtáky, dráty, papíry, zápalky)
z Můžete tím způsobit požár nebo úraz elektrickým proudem. Pokud do
zařízení vniknou cizí látky nebo voda, vypněte zařízení, vytáhněte
zástrčku z elektrické zásuvky a kontaktujte Servisní Středisko.
Pokud je na obrazovce monitoru po velmi dlouhou dobu zobrazen jeden
nepohyblivý obraz, mohou na ní zůstat jeho zbytky nebo stíny.
z Potřebujete-li se vzdálit od monitoru na delší dobu, přepněte jej do
režimu s šetřením energie nebo aktivujte spořič obrazovky.
r
Nastavte rozlišení a frekvenci na hodnoty odpovídající modelu
monitoru.
z Nevhodné rozlišení může způsobit nedostatečnou kvalitu obrazu.
17 " (43 cm) - 1280 X 1024
Adaptörün suyla temas etmemesine ve ýslanmamasýna dikkat edin.
z Bu durum, adaptörün dođru çalýţmamasýna, elektrik çarpmasýna veya
yangýna neden olabilir.
Adaptörün su yakýnýnda veya dýţarýda, özellikle yađmur veya kar
z
yađarken kullanmayýn.
z Yerleri su ile temizlerken adaptö
ün ýslanmamasýna dikkat edin.
Udržujte všechny síťové adaptéry odděleně.
z Nebezpečí vzniku požáru.
Držte síťový adaptér z dosahu jakýchkoli zdrojů tepla.
z Nebezpečí vzniku požáru.
Před použitím odstraňte ze síťového adaptéru vinylový sáček.
Nebezpečí vzniku požáru.
z
Udržujte vždy síťový adaptér v dobře větraném prostoru.
Nepřetržité sledování monitoru z příliš malé vzdálenosti může způsobit
poškození zraku.
Po každé hodině práce s monitorem si dopřejte alespoň pětiminutovou
přestávku, abyste snížili namáhání očí
.
j
Neinstalujte zařízení na nestabilní, nerovný povrch nebo na místo
vystavené vibracím.
z Pád zařízení může vést k jeho poškození nebo způsobit poranění.
Použití zařízení v místech vystavených vibracím může vést k snížení
životnosti zařízení nebo k jeho vzplanutí.
Pokud monitor přemisťujete, vypněte jej a odpojte napájecí kabel.
Před přenášením se ujistěte, že jsou všechny kabely, včetně anténního
kabelu a kabelů propojujících monitor s jinými zařízeními, odpojeny od
monitoru.
Neodpojení kabelů může vést k jejich poškození, k požáru nebo zásahu
z
elektrickým proudem.
Umístěte výrobek mimo dosah dětí, protože by ho mohly poškodit tím,
že se na něj budou zavěšovat.
z Výrobek může při pádu způsobit zranění, nebo dokonce i smrt.
Pokud výrobek po delší dobu nepoužíváte, odpojte jej od elektrické sítě.
z V opačném případě může dojít k zahřívání způsobenému
nahromaděnými nečistotami nebo poškozenou izolací, což může vést k
úrazu elektrickým proudem nebo požáru.
Na výrobek neumísťujte oblíbené předměty vašich dětí (nebo cokoli
iného, co by je mohlo uvést v pokušení).
z Děti by se mohly pokusit na výrobek vyšplhat a předmět získat. V
takovém případě by mohlo dojít k pádu výrobku a ke způsobení zranění
nebo smrti.
p
r
g

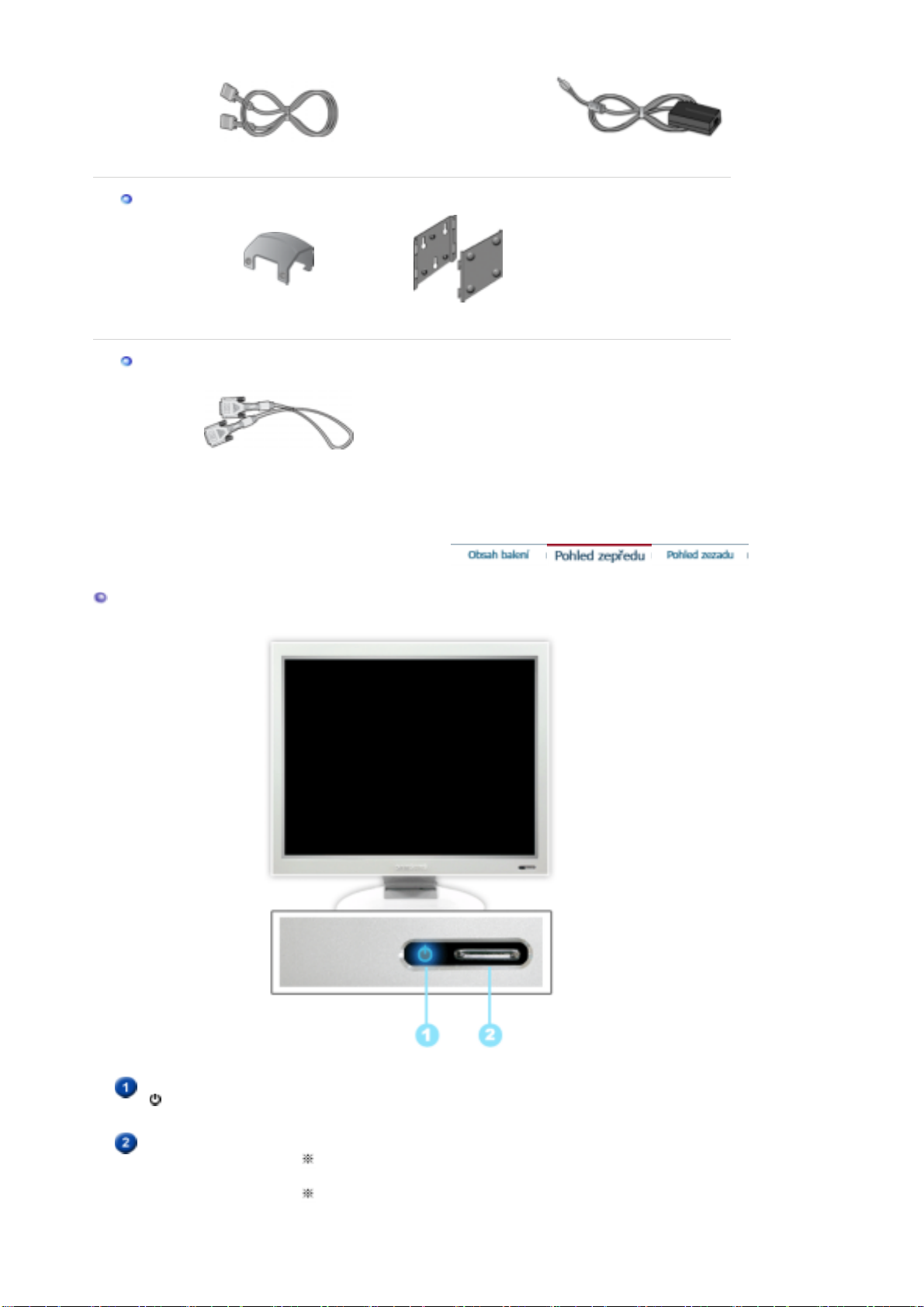

Obsah balení
Přesvědčte se, zda jsou k monitoru přiloženy níže uvedené součásti.
Pokud nějaká součást chybí,kontaktujte svého prodejce.
Chcete-li zakou
it volitelné doplňky, obraťte se na nejbližšího prodejce.
Příručka
Kabel
Průvodce rychlým
nastavením
Monito
Záruční list
(Není k dispozici ve všech
zemích.)
Příručkou uživatele,
ovladačem monitoru,
programem Natural Color,
programem MagicTune™
a programem
Ma
icRotation
Konzola
volitelné
Kabel D-Sub Napájecí kabel Síťový adaptér
Konzola Montážní konzole VESA
Pohled zepředu
Kabel DVI
Kontrolka napájení
[]
Vypínač napájení
Tato kontrolka během normálního provozu zeleně svítí a jednou
zeleně zabliká, když monitor ukládá nastavení do paměti.
Tento vypínač se používá pro zapnutí a vypnutí monitoru.
Zapnutí/vypnutí
monitor, což je doprovázeno jedním pípnutím.
Vstupní zdroj
následně po uvolnění tlačítka přepněte vstupní zdroj na
: Stisknutím vypínače zapnete nebo vypnete
: Po stisknutí vypínače se ozvou dvě pípnutí,
Pohled zezadu
analogový nebo digitální.
Automatické nastavení
pípnutí, následně po uvolnění tlačítka aktivujte funkci
automatického nastavení. (K dispozici pouze pro analogové
zdroje.)
V části PowerSaver této příručky naleznete další informace o funkcích pro úsporu energie.
Nepoužíváte-li monitor nebo necháváte-li jej po delší dobu bez dozoru, vypněte jej.
: Po stisknutí vypínače se ozvou tři
Zásuvka pro napájení
Port DVI
Port D-sub 15-pin
V části Připojení monitoru naleznete další informace o propojení kabelů.
(Zadní strana různých výrobků se může lišit.)
Připojte napájecí kabel monitoru do napájecí zásuvky na zadní straně
monitoru.
K portu DVI na zadní straně monitoru připojte kabel DVI.
Připojte propojovací kabel k 15pinovému konektoru D-sub na zadní
straně monitoru..
Připojení monitoru
1.
2-1.
2-2.
2-3.
2-4.
3.
Připojte síťový adaptér monitoru do napájecího konektoru na zadní straně monitoru. Napájecí
kabel monitoru zasuňte do nejbližší elektrické zásuvky.
Použití analogového konektoru D-sub grafického adaptéru.
Připojte propojovací kabel k 15pinovému konektoru D-sub na zadní straně monitoru..
Použití digitálního DVI konektoru na grafickém adaptéru.
K portu DVI na zadní straně monitoru připojte kabel DVI.
Připojení k počítači Macintosh
Monitor lze připojit k počítači Macintosh pomocí propojovacího kabelu D-SUB.
Monitor lze připojit ke staršímu modelu počítače Macintosh pomocí speciálního adaptéru.
Zapněte počítač a monitor. Objeví-li se na obrazovce monitoru obraz, instalace je hotova.
Připojíte-li monitor k počítači současně pomocí kabelů D-sub i DVI, nemusí být podle typu
grafického adaptéru zobrazován žádný obraz.
Je-li monitor správně připojen pomocí kabelu DVI a přesto na obrazovce není žádný nebo je
zmatený obraz, zkontrolujte, zda není monitor nastaven na analogový režim. Kontrolu zdroje
vstupního signálu provedete stisknutím tlačítka Source.
Instalace podstavce
Otočný podstavec
(Pokud monitor otáčíte na výšku, na obrazovce se zobrazí úhel otočení.)
0
°
Upozornění :
Montáž držáku (podstavce)
Monitor lze připevnit pomocí montážní podložky typu VESA o rozměrech 75 mm x 75 mm.
Při otáčení monitoru se monitor může hranou dotknout plochy, na které je postaven.
Proto monitor nejdříve nakloňte dozadu v úhlu větším než 45 stupňů a teprve potom
ho otočte. Pokud tak neučiníte, můžete monitor poškodit.
90
°
180
°
p
j
j
Podstavec VESA
Montážní konzole VESA
Podstavec složte. Otočte ho tak, aby strana, ke které jsou připojené kabely, směřovala dolů. Ke
spodní straně podstavce přimontujte montážní konzolu VESA. Otvory v konzole srovnejte s otvory
v podstavci a pevně tyto dvě části sešroubujte pomocí čtyř šroubků.
U
ozornění:
Podstavec je vyroben z hliníku. Pozor na jeho poškrábání.
Připevnění monitoru na stěnu
Instalace ovladače monitoru (Automatická)
Jste-li vyzvání operačním systémem k instalaci ovladače monitoru, vložte do
ednotky CD-ROM disk CD, který je součástí dodávky monitoru. Proces instalace
ovladače se pro různé operační systémy liší. Postupujte tedy podle pokynů pro
operační systém, který používáte.
Připravte si volnou disketu nebo určitou část místa na disku a stáhněte soubor ovladače z
edné z níže uvedených webových stránek.
z Webové stránky: http://www.samsung.com/ (celý svět)
http://www.samsung.com/monitor/ (U.S.A)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (Čína)
Windows ME
1. Vložte disk CD do jednotky CD-ROM.
2. Klepněte na
3. Ze seznamu vyberte model monitoru a potom klepněte na tlačítko
"Ovladač systému Windows ME (Windows ME Driver)"
"OK"
.
.
4. V okně "
5. Instalace ovladače monitoru je hotova.
Windows XP/2000
1. Vložte disk CD do jednotky CD-ROM.
2. Klepněte na
3. Ze seznamu vyberte model monitoru a potom klepněte na tlačítko
Upozornění (Warning)
"Ovladač systému Windows XP/2000 (Windows XP/2000 Driver)"
" klepněte na tlačítko "
Nainstalovat (Install)
.
"OK"
".
.
4. Pokud se zobrazí následující okno se zprávou, klepněte na tlačítko
Anyway“ (Přesto pokračovat)
Tento ovladač monitoru je certifikován, proto je označen logem MS a proto nemůže poškodit
operační systém. Certifikovaný ovladač bude k dispozici na domovské stránce Samsung
Monitor Homepage
http://www.samsung.com/.
. Poté klepněte na tlačítko
„Continue
.
“
„OK
5. Instalace ovladače monitoru je hotova.
j
j
V
r
Instalace ovladače monitoru (Manuální)
Windows XP | Windows 2000 |Windows Me |Windows NT | Linux
Jste-li vyzvání operačním systémem k instalaci ovladače monitoru, vložte do
ednotky CD-ROM disk CD, který je součástí dodávky monitoru. Proces instalace
ovladače se pro různé operační systémy liší. Postupujte tedy podle pokynů pro
operační systém, který používáte.
Připravte si volnou disketu nebo určitou část místa na disku a stáhněte soubor ovladače z
edné z níže uvedených webových stránek.
z Webové stránky: http://www.samsung.com/ (celý svět)
http://www.samsung.com/monitor/ (U.S.A)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (Čína)

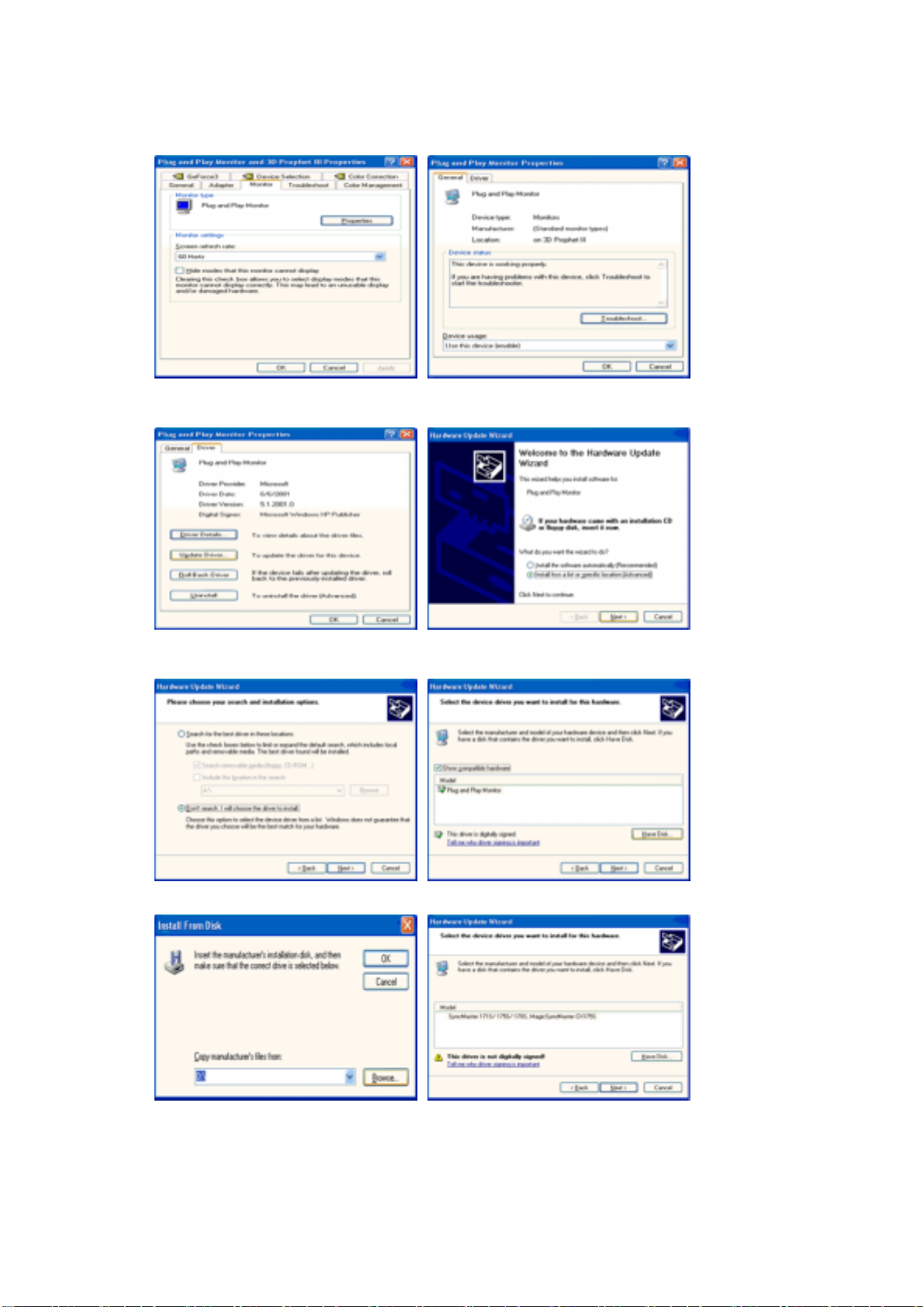

Operační systém Microsoft® Windows® XP
1. Vložte disk CD do jednotky CD-ROM.
2. Klepněte na tlačítko "
".
témata
" —>, dále na položku "
Start
3. Klepněte na ikonu "
Obrazovka
" a na kartě "
4. Klepněte na tlačítko "
lastnosti
" na kartě "
Ovládací panely
" a na ikonu "
Vzhled a
Nastavení
" klepněte na tlačítko "
Upřesnit...
Monito
" a vyberte kartu "
Ovladač
".
".
5. Klepněte na tlačítko "
seznamu nebo...
6. Vyberte položku "
dalším okně klepněte na tlačítko "
Aktualizovat ovladač..
" a potom klepněte na tlačítko "
Nevyhledávat, vyberu jej ze seznamu
Z diskety
", potom vyberte položku "
".
Další
", klepněte na tlačítko "
".
Nainstalovat ze
Další
" a v
7. Klepněte na tlačítko "
seznamu vyberte model monitoru. Potom klepněte na tlačítko "
8. Pokud se zobrazí následující okno se zprávou, klepněte na tlačítko
Anyway“ (Přesto pokračovat)
Vyhledat
", zadejte do textového pole řetězce A:(D:\ovladač) a ze
Další
. Poté klepněte na tlačítko
„OK
.
“
".
„Continue
Loading...
