Samsung SP-M205W User Manual [hu]

SP-M205W SP-M225W SP-M255W

LCD projektor

Használati útmutató

A termék színe és megjelenése eltérhet az útmutatóban szereplő illusztrációktól. A termék műszaki adatai a teljesítmény javítása érdekében előzetes figyelmeztetés nélkül megváltozhatnak.

Tartalom

FŐBB BIZTONSÁGI ÓVINTÉZKEDÉSEK

TELEPÍTÉS ÉS CSATLAKOZTATÁS

Üzembe helyezés előtt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Karbantartás és ápolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Biztonsági óvintézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

A csomag tartalma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

A projektor üzembe helyezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Szintbeállítás az állítható lábakkal . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Zoom- és fókuszbeállítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Képméret és vetítési távolság . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Izzócsere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Hátoldal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Támogatott megjelenítési módok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Áramellátás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Csatlakoztatás, majd telepítés a számítógépen . . . . . . . . . . . . . . . . 2-10

Számítógép csatlakoztatása HDMI/DVI kábellel . . . . . . . . . . . . . . . . 2-11

HDMI-kompatibilis eszköz csatlakoztatása . . . . . . . . . . . . . . . . . . . . 2-12

AV-eszköz csatlakoztatása D-Sub kábellel . . . . . . . . . . . . . . . . . . . . 2-13

AV-eszköz csatlakoztatása komponens kimeneten keresztül . . . . . 2-14

Csatlakoztatás videokábel segítségével . . . . . . . . . . . . . . . . . . . . . . 2-15

Külső hangszóró csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

Hálózati csatlakozás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

A Kensington zár nyílása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

HASZNÁLAT

A készülék jellemzői . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

A készülék elülső és felülnézete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Távirányító . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

LED-jelzőfények . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

A képernyő-beállítás menü használata (OSD: képernyőmenü) . . . . . 3-5

Hálózatkezelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

MEDIA PLAY FUNKCIÓ

Az USB-tárolóeszköz csatlakoztatása, elővigyázatossági

intézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Dokumentumok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Fénykép . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Zene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

Film . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Beállítások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Használható fájlformátum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

HIBAELHÁRÍTÁS

Mielőtt a szervizhez fordulna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

TOVÁBBI INFORMÁCIÓ

Műszaki leírás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

RS232C parancstábla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

SAMSUNG WORLDWIDE ügyfélszolgálat . . . . . . . . . . . . . . . . . . . . . . 6-3

Megfelelő hulladékkezelés - Kizárólag Európa . . . . . . . . . . . . . . . . . . 6-4

1Főbb biztonsági óvintézkedések

1-1 Üzembe helyezés előtt

A használati útmutatóban használt ikonok

IKON NÉV JELENTÉS

Figyelmeztetés

Megjegyzés Valamely funkció használatával kapcsolatos ötlet vagy tipp.

Azokat az eseteket jelzi, amikor előfordulhat, hogy a funkció nem működik vagy a beállítás törlődik.

A használati útmutató használata

• A termék használatba vétele előtt maradéktalanul tanulmányozza át a biztonsági óvintézkedéseket.

• A jelen útmutatóban található információk a fejlesztéseknek köszönhetően külön értesítés nélkül megváltozhatnak.

• Ha problémát tapasztal, lapozza fel a „Hibaelhárítás” című fejezetet.

Szerzői jogvédelem

Jelen használati útmutató a Samsung Electronics, Co., Ltd. szerzői jogvédelme alatt áll.

A használati útmutató a Samsung Electronics, Co., Ltd írásos engedélye nélkül sem részben, sem teljes egészében nem sokszorosítható, nem terjeszthető és semmiféle formában nem használható fel.

1-1 Főbb biztonsági óvintézkedések

1-2 Karbantartás és ápolás

A projektor felületének és lencséjének megtisztítása

A projektort puha, száraz ruhával tisztítsa.

• A készülék tisztításához ne használjon gyúlékony folyadékot, pl. benzint vagy hígítót.

• Ne kapargassa a lencsét a körmével vagy éles tárggyal. Ez maradandó karcolásokat, illetve a termék károsodását

okozhatja.

• Ne használjon nedves törlőkendőt a projektor tisztításához, illetve ne permetezzen rá vizet közvetlenül.

A készülékbe kerülő víz tüzet, áramütést vagy a termék hibás működését okozhatja.

• A beszivárgó víz következtében fehér folt jelenhet meg a projektor felszínén.

A termék megjelenése és színe típustól függően eltérhet.

A projektor belsejének megtisztítása

A projektor belsejének tisztításához kérje a Samsung szervizközpont ezzel megbízott munkatársainak a segítségét.

• Ha por vagy egyéb anyag kerül a projektor belsejébe, forduljon a szervizközponthoz.

Főbb biztonsági óvintézkedések 1-2

1-3 Biztonsági óvintézkedések

A biztonsági óvintézkedéseket jelző ikonok

IKON NÉV JELENTÉS

Figyelem

Figyelmeztetés

Az ezzel a jellel ellátott óvintézkedések be nem tartása súlyos személyi sérülést vagy halált okozhat.

Az ezzel a jellel ellátott óvintézkedések be nem tartása személyi sérülést vagy vagyoni kárt okozhat.

A jelek jelentése

Ne hajtsa végre. Tartsa be.

Ne szerelje szét. A tápkábelt ki kell húzni a konnektorból.

Ne érintse meg.

Az áramütés elkerülése érdekében földelni kell.

Áramellátás

A következő képek tájékoztató jellegűek, ezért típustól és országtól függően különbségek jelentkezhetnek. A folt kinézete és árnyalata típustól függően eltérhet.

Figyelem

A tápkábelt mindig csatlakoztassa megfelelően.

• Ellenkező esetben tűz veszélye állhat

Ne használjon sérült tápkábelt, dugaszt vagy kilazult konnektort.

• Ellenkező esetben áramütés vagy tűz

Soha ne dugja be, illetve ne húzza ki a tápkábelt vizes kézzel.

• Ez áramütést okozhat.

Győződjön meg róla, hogy a tápkábelt földelt (csak 1-es szigetelési osztályú berendezéshez való) konnektorba csatlakoztatja.

• Különben fennáll az áramütés vagy a

fenn.

veszélye állhat fenn.

személyi sérülés veszélye.

Ne csatlakoztasson több elektromos készüléket egyetlen fali aljzathoz.

• Különben a konnektor túlmelegedhet, ami tüzet okozhat.

A tápkábelt ne hajlítsa vagy csavarja meg túlzottan, és ne helyezzen rá súlyos tárgyakat.

• Különben a sérült tápkábel áramütést vagy tüzet okozhat.

Mozgatás előtt kapcsolja ki a készüléket, húzza ki a tápkábelt, illetve a termékbe csatlakoztatott egyéb vezetéket.

• Különben a sérült tápkábel áramütést vagy tüzet okozhat.

1-3 Főbb biztonsági óvintézkedések

Figyelmeztetés

Elhelyezés

Figyelem

A tápkábelt a konnektorból a csatlakozót, és nem pedig a vezetéket megfogva húzza ki.

• Máskülönben tűz keletkezhet vagy áramütést okozhat.

A készülék tisztítása előtt húzza ki a hálózati csatlakozót.

• Ezt tüzet vagy áramütést okozhat.

A tápkábelt könnyen hozzáférhető konnektorba csatlakoztassa.

• Ha a termék meghibásodik, az áramellátás teljes megszakítása céljából a tápkábelt ki kell húzni. Az áramellátás nem szakítható meg teljesen mindössze a terméken található bekapcsológomb használatával.

A készülék be- és kikapcsolását ne a tápkábel bedugásával, illetve kihúzásával végezze. (Ne használja a hálózati kábelt tápkapcsolóként.)

A tápkábelt tartsa hőforrásoktól távol.

Ne tegye ki a készüléket közvetlen napsütésnek, és ne helyezze hőforrás, pl. tűz vagy fűtőtest közelébe.

• Ez lerövidítheti a termék élettartamát, illetve tüzet okozhat.

Ha szekrényre vagy polcra helyezi a készüléket, ügyeljen arra, hogy annak elejét tökéletesen megtámassza a bútordarab.

• Ellenkező esetben a készülék leeshet, ami személyi sérülést vagy a termék károsodását okozhatja.

• Ellenőrizze, hogy a szekrény vagy a polc mérete megfelel-e a készülék méretének.

A tápkábelt tartsa távol hőforrásoktól.

• A tápkábel burkolata megolvadhat, ami áramütést vagy tüzet okozhat.

A készüléket ne tegye olyan helyre, ahol por, pára (szauna), olaj, füst vagy víz (eső) érheti, illetve ne használja járműben.

Ne helyezze a készüléket olyan helyre, amely nem szellőzik megfelelően (pl. könyvespolcra vagy zárt szekrénybe).

• Különben a készülék túlmelegedhet, és ezáltal tűz keletkezhet.

A készülék állványra vagy polcra helyezésekor ellenőrizze, hogy a készülék eleje nem lóg-e le az állványról vagy a polcról.

• Ellenkező esetben a készülék leeshet, ami meghibásodást vagy személyi sérülést okozhat.

Égdörgés és villámlás esetén húzza ki a tápkábelt.

• Máskülönben tűz keletkezhet vagy áramütést okozhat.

Ne állítsa a készüléket erősen porosodó helyre.

• Ez áramütést vagy tüzet okozhat.

Főbb biztonsági óvintézkedések 1-3

Figyelmeztetés

Ne takarja le a termék szellőzőnyílását abrosszal vagy függönnyel.

• Különben a készülék túlmelegedhet, és ezáltal tűz keletkezhet.

A készüléket óvatosan tegye le.

• Ha nem így tesz, a készülék meghibásodhat, illetve személyi sérülést okozhat.

Használati tudnivalók

Ne helyezzen fémtárgyakat, például fémpálcát, érmét, hajtűt, illetve gyúlékony tárgyakat a készülék belsejébe (a szellőzőnyílásokon, csatlakozókon stb. keresztül).

• Ha a termék belsejébe víz vagy idegen anyag kerül, kapcsolja ki a készüléket, húzza ki tápkábelt és lépjen kapcsolatba a szakszervizzel.

• Különben tűz keletkezhet, illetve fennáll az áramütés és a készülék meghibásodásának veszélye.

Ügyeljen arra, hogy szállítása közben a készülék ne essen le.

• Ez a készülék meghibásodásához vagy személyi sérüléshez vezethet.

Ne szerelje fel a készüléket olyan helyre, ahol gyermekek elérhetik.

• A gyerekek véletlenül leránthatják a készüléket, ami személyi sérülést okozhat.

Ne engedje, hogy gyermekek a készülékre különböző tárgyakat, például játékokat vagy süteményt helyezzenek.

• Amikor a gyerekek megpróbálják levenni ezeket a tárgyakat, a készülék leeshet és személyi sérülést okozhat.

Ne szerelje szét és ne próbálja meg megjavítani vagy átépíteni a készüléket.

• Ha a készülék javításra szorul, forduljon a szervizközponthoz.

A termék közelében ne használjon, illetve ne tartson gyúlékony anyagokat és tárgyakat.

• Ez robbanást vagy tüzet okozhat.

Ne helyezzen fémből készült vagy folyadékot tartalmazó edényt (pl. vázát, virágcserepet, innivalót, kozmetikumot vagy gyógyszert) a készülék tetejére.

• Ha a termék belsejébe víz vagy idegen anyag kerül, kapcsolja ki a készüléket, húzza ki tápkábelt és lépjen kapcsolatba a szakszervizzel.

• Különben tűz keletkezhet, illetve fennáll az áramütés és a készülék meghibásodásának veszélye.

Ne nézzen bele közvetlenül a lámpa fényébe, és ne vetítsen senkinek a szemébe.

• Ez különösen gyermekek esetén veszélyes.

A távirányító elemeinek eltávolításakor gondoskodjon róla, hogy azokat a gyermekek ne nyelhessék le. Az elemeket tartsa távol gyermekektől.

• Az elem lenyelése esetén azonnal forduljon orvoshoz.

1-3 Főbb biztonsági óvintézkedések

Figyelmeztetés

Ha a termék furcsa hangot, égett szagot vagy füstöt bocsát ki, azonnal húzza ki a tápkábelt, és lépjen kapcsolatba a szakszervizzel.

• Máskülönben tűz keletkezhet vagy áramütést okozhat.

A porral, vízzel vagy idegen anyagokkal érintkező hálózati csatlakozó tűit és csatlakozóaljzatát alaposan tisztítsa meg.

• Ezt tüzet vagy áramütést okozhat.

Tisztításkor húzza ki a tápkábelt, és a készülék áttörléséhez használjon száraz ruhát.

• A készülék tisztításához ne használjon viaszt, benzolt, alkoholt, hígítót, rovarölő szert, illatosítót, kenőanyagot vagy tisztítószert.

Ez a termék külsejének eldeformálódásához, illetve a feliratok leválásához vezethet.

Ha hosszú ideig nem használja a készüléket (pl. elutazik otthonról), húzza ki a tápkábelt a konnektorból.

Ha idegen anyag kerül a készülékbe, kapcsolja ki, húzza ki a csatlakozót a fali aljzatból, majd forduljon a szervizközpont munkatársaihoz.

Ne használja a meghibásodás jeleit (pl. nincs kép vagy hang) mutató készüléket.

• Kapcsolja ki haladéktalanul a készüléket, húzza ki a tápkábelt a fali csatlakozóaljzatból, és forduljon a szervizközponthoz.

Gázszivárgás esetén ne érintse meg a készüléket és a tápkábelt, és azonnal szellőz- tessen.

• Szikra keletkezése robbanást vagy tüzet okozhat.

• Vihar vagy villámlás idején ne érjen hozzá a tápkábelhez vagy az antennakábelhez.

Ne érjen hozzá a készülék lencséjéhez.

• Ez a lencsék károsodását okozhatja.

• Ha ezt elmulasztja, a felgyülemlő por miatti túlmelegedés vagy rövidzárlat tüzet, illetve áramütést okozhat.

Ha a készüléket olyan helyen használja, ahol a működési feltételek jelentős mértékben változnak, a különböző környezeti hatások súlyos minőségi problémát okozhatnak. Ez esetben először kérjen segítséget a telefonos ügyfélszolgálat munkatársaitól.

• Ilyenek lehetnek a mikroszkopikus pornak, vegyi anyagoknak, túl magas vagy túl alacsony hőmérsékletnek, illetve magas páratartalomnak kitett helyek, mint pl. a repülőterek vagy állomások, ahol a készüléket hosszú ideig folyamatosan használják stb.

Ha leejti a készüléket, vagy ha annak burkolata sérült, kapcsolja ki a készüléket, és húzza ki a tápkábelt. Forduljon a szervizközponthoz.

• Ezzel tüzet vagy áramütést okozhat.

A távirányítót asztalon tárolja.

• Ha rálép a távirányítóra, eleshet és megsértheti magát, vagy károsodhat a termék.

Késsel vagy kalapáccsal ne érjen hozzá a készülék külső részeihez.

A projektor lencséjén levő szennyeződés és folt eltávolításához használjon tisztítópermetet vagy semleges hatású mosószerrel és vízzel átitatott törlőkendőt.

A projektor belsejét évente legalább egy alkalommal tisztíttassa meg a szervizközpontban.

Főbb biztonsági óvintézkedések 1-3

Az égési sérülések elkerülése érdekében ne érjen hozzá a szellőzőnyílásokhoz és a lámpához a készülék működése közben, illetve közvetlenül annak kikapcsolását követően.

Ne használjon vízpermetet vagy nedves törlőkendőt a készülék tisztításához. Ne használjon a készülék műanyag részeinek (pl. készülékház) tisztításához vegyszereket, pl. mosószert, ipari vagy gépkocsifényezőt, maró hatású szert, viaszt, benzint és alkoholt, mert a felsorolt szerek károsíthatják a projektort.

Ne nyissa ki a készülék burkolatait.

• Ez a készülék belsejében levő magasfeszültségű áram miatt veszélyes lehet.

Ne érjen hozzá a szellőzőnyíláshoz, miközben a projektor bekapcsolt állapotban van, mert a nyílásból forró levegő száll fel.

Ne helyezzen hőre érzékeny tárgyakat a projektor közelébe.

Vigyázzon a termék lencsevédőjére, ne veszítse el!

• A lencse könnyen megsérülhet.

Ne használjon ismeretlen akkumulátortípusokat.

A szellőzőnyílás azt követően is forró marad még egy ideig, hogy kikapcsolta a készüléket. Tartsa kezét és testének többi részét a szellőzőnyílástól távol.

Testével ne kerüljön a projektorlámpa közelébe. A lámpa forró.

(Gyermekek és érzékeny bőrű személyek esetében fokozott elővigyázatosság ajánlott.)

A lencsevédő a lencse védelmét szolgálja, ezért mindig tegye fel, amikor kikapcsolja a projektort.

• Ha el szeretné rejteni a képernyőt, amikor a projektor be van kapcsolva, használja a BLANK funkciót.

1-3 Főbb biztonsági óvintézkedések

2 Telepítés és csatlakoztatás

2-1 A csomag tartalma

• Csomagolja ki a készüléket, és ellenőrizze, hogy a csomag tartalmazza-e a következő tartozékok mindegyikét.

• Őrizze meg a csomagolás dobozát a készülék későbbi szállításának esetére.

Kivetítő

Gyors telepítési útmutató Garancialevél (Nem minden

régióban)

Távirányító / 2 db elem

Törlőkendő D-sub kábel Lencsevédő

(Nem minden régióban elér-

hető)

TARTALOM

Használati útmutató Tápkábel

4 csavar

Projektorház

(A mennyezeti tartókonzol-

hoz.)

A mennyezeti tartókonzolt nem tartalmazza a csomag, beszerzése külön történik. A projektor mennyezeti tartókonzolhoz történő rögzítése a csomagban található csavarok segítségével.

Telepítés és csatlakoztatás 2-1

2-2 A projektor üzembe helyezése

A projektort úgy helyezze el, hogy a projektorból érkező fénynyaláb merőlegesen érkezzen a vetítési felületre.

• A projektort úgy állítsa be, hogy a lencse a vetítési felület közepére mutasson. Ha a vetítési felület nem függőleges, előfordulhat, hogy a vetített kép nem téglalap alakú.

• A vetítővásznat ne helyezze világos környezetbe. Ha a környezet túl világos, a kép elmosódik, nem tiszta.

• Ha világos helyen használja a projektort, a függöny elhúzásával zárja ki a fényt.

• A vetítővászon helyétől függően a projektor a következő helyeken használható: <Front-Floor> / <Front-Ceiling> / <RearFloor> / <Rear-Ceiling>. Az elhelyezést/beállítást lásd alább.

A kép beállítása, ha a projektort a vetítővászon mögött helyezi el

Ha félig átlátszó vetítővásznat használ: Ebben az esetben a menü használatával állítsa be a kép megfele-

lő megjelenítését attól függően, hova helyezte a projektort: hátsópadló (vagy alacsony), illetve hátsó-plafon pozícióba.

1. Hátsó-padló pozíció esetében nyomja meg a következőt:

Menu > Setup > Install > Rear-Floor

2. Hátsó-plafon pozíció esetében nyomja meg a következőt:

Menu > Setup > Install > Rear-Ceiling

A kép beállítása, ha a projektort a vetítővászonnal szemben (az elé) helyezi el:

A projektor elhelyezése a vetítővászonnal szemben. Ebben az esetben a menü használatával állítsa be a kép megfele-

lő megjelenítését attól függően, hova helyezte a projektort: elülső- padló (vagy alacsony), illetve elülső-plafon pozícióba.

1. Elülső-padló pozíció esetében nyomja meg a következőt:

Menu > Setup > Install > Front-Floor

2. Elülső-plafon pozíció esetében nyomja meg a következőt:

Menu > Setup > Install > Front-Ceiling

2-2 Telepítés és csatlakoztatás

2-3 Szintbeállítás az állítható lábakkal

Az ábra útmutatása szerint nyomja meg a PUSH gombokat, állítsa be a lábakat, majd állítsa vízszintes helyzetbe a projektort.

A projektor a referenciaponttól legfeljebb 30mm-es (kb. 12˚) magasságba állítható be. Ha az <Auto Keystone> beállítása <On>, a <V-Keystone> korrekció automatikusan megtörténik. Ha az automatikus beállítást követően finomhangolásra van szükség, használja a <V-Keystone> opciót.

Telepítés és csatlakoztatás 2-3

2-4 Zoom- és fókuszbeállítás

Nagyítás/ kicsinyítés

A kép méretét a nagyítás/kicsinyítés gomb használatával állíthatja be a nagyítási/kicsinyítési tartományon belül.

gomb

Fókuszállító gyűrű

A fókuszállító gyűrűvel állítsa be a képet a vetítővászonnak megfelelően.

A kép mérete a projektor és a vetítővászon közötti távolságtól függ. Ha nem a 2-5. részben található Képméret és vetítési távolság táblázatban megadott távolságon belül helyezi el a

projektort, az élességet nem lehet megfelelően beállítani.

2-4 Telepítés és csatlakoztatás

2-5 Képméret és vetítési távolság

A. Képernyő / Z. Vetítési távolság / Y’. A lencse közepe és a kép alja között mért távolság

A projektort helyezze vízszintes, sima felületre, és az optimális képminőség érdekében az állítható lábakkal állítsa be a készülék vetítési magasságát.

Ha a kép nem tiszta, állítsa be azt a nagyítás/kicsinyítés gombbal vagy a fókuszállító gyűrűvel, illetve tegye előrébb vagy hátrébb a projektort.

KÉPMÉRET VETÍTÉSI TÁVOLSÁG ELTOLÁS

Z (TELE) Z (SZÉLES) Y'

HÜVEL

M (ÁTLÓS) X (VÍZSZINTES)

HÜVEL

30 76,2 25 64,6 16 40,4 45,3 115,0 37,7 95,8 1,1 2,9

40 101,6 34 86,2 21 53,8 60,4 153,4 50,3 127,8 1,5 3,8

50 127,0 42 107,7 26 67,3 75,5 191,7 62,9 159,7 1,9 4,8

60 152,4 51 129,7 32 80,8 90,6 230,0 75,5 191,7 2,3 5,8

70 177,8 59 150,8 37 94,2 105,7 268,4 88,1 223,6 2,6 6,7

80 203,2 68 172,3 42 107,7 120,8 306,7 100,6 255,6 3,0 7,7

90 228,6 76 193,9 48 121,2 135,8 345,1 113,2 287,5 3,4 8,7

100 254,0 85 215,4 53 134,6 150,9 383,4 125,8 319,5 3,8 9,6

110 279,4 93 236,9 58 148,1 166,0 421,7 138,4 351,4 4,2 10,6

120 304,8 102 258,5 64 161,5 181,1 460,1 150,9 383,4 4,5 11,5

130 330,2 110 280,0 69 175,0 196,2 498,4 163,5 415,3 4,9 12,5

140 355,6 119 301,5 74 188,5 211,3 536,8 176,1 447,3 5,3 13,5

HÜVELY

(FÜGGŐLEGES)

HÜVEL

150 381,0 127 323,1 79 201,9 226,4 575,1 188,7 479,2 5,7 14,4

160 406,4 136 344,6 85 215,4 241,5 613,4 201,3 511,2 6,1 15,4

170 431,8 144 366,2 90 228,9 256,6 651,8 213,8 543,1 6,4 16,3

180 457,2 153 387,7 95 242,3 271,7 690,1 226,4 575,1 6,8 17,3

190 482,6 161 409,2 101 255,8 286,8 728,5 239,0 607,0 7,2 18,3

200 508,0 170 430,8 106 269,2 301,9 766,8 251,6 639,0 7,6 19,2

210 533,4 178 452,3 111 282,7 317,0 805,1 264,2 670,9 7,9 20,2

220 558,8 187 473,9 117 296,2 332,1 843,5 276,7 702,9 8,3 21,2

230 584,2 195 495,4 122 309,6 347,2 881,8 289,3 734,8 8,7 22,1

Telepítés és csatlakoztatás 2-5

KÉPMÉRET VETÍTÉSI TÁVOLSÁG ELTOLÁS

Z (TELE) Z (SZÉLES) Y'

HÜVEL

M (ÁTLÓS) X (VÍZSZINTES)

HÜVEL

HÜVELY

(FÜGGŐLEGES)

HÜVEL

240 609,6 204 516,9 127 323,1 362,3 920,2 301,9 766,8 9,1 23,1

250 635,0 212 538,5 132 336,5 377,4 958,5 314,5 798,7 9,5 24,1

260 660,4 220 560,0 138 350,0 392,5 996,8 327,0 830,7 9,8 25,0

270 685,8 229 581,6 143 363,5 407,5 1035,2 339,6 862,6 10,2 26,0

280 711,2 237 603,1 148 376,9 422,6 1073,5 352,2 894,6 10,6 27,0

290 736,6 246 624,6 154 390,4 437,7 1111,9 364,8 926,5 11,0 27,9

300 762,0 254 646,2 159 403,9 452,8 1150,2 377,4 958,5 11,4 28,9

310 787,4 263 667,7 164 417,3 467,9 1188,5 389,9 990,4 11,7 29,8

320 812,8 271 689,3 170 430,8 483,0 1226,9 402,5 1022,4 12,1 30,8

330 838,2 280 710,8 175 444,2 498,1 1265,2 415,1 1054,3 12,5 31,8

340 863,6 288 732,3 180 457,7 513,2 1303,5 427,7 1086,3 12,9 32.7

350 889,0 297 753,9 185 471,2 528,3 1341,9 440,3 1118,2 13,2 33,7

360 914,4 305 775,4 191 484,6 543,4 1380,2 452,8 1150,2 13,6 34,7

370 939,8 314 796,9 196 498,1 558,5 1418,6 465,4 1182,1 14,0 35,6

380 965,2 322 818,5 201 511,6 573,6 1456,9 478,0 1214,1 14,4 36,6

390 990,6 331 840,0 207 525,0 589,0 1495,2 489,0 1243,2 14,8 37,5

400 1016 339 861,6 212 538,5 604,0 1533,6 502,0 1275,1 15,2 38,5

Ez a kivetítő a legjobb teljesítményt 80–120”-es kép esetén nyújtja.

2-5 Telepítés és csatlakoztatás

2-6 Izzócsere

Figyelmeztetések izzócsere esetére

• A projektorizzó fogyóeszköz. A legjobb működési teljesítmény érdekében a használati időnek megfelelően cserélje ki az izzót. Az izzó használati idejét megtalálja a projektoradatok között (INFO gomb).

• Az izzót csak az alábbiakban meghatározott típusúra cserélje:

Típus SP-M205W, SP-M225W SP-M255W

Az izzó neve DPL3311U DPL3321U

- Az izzóvásárlás részleteiről lásd az 6–3. fejezet „SAMSUNG WORLDWIDE ügyfélszolgálat” című részét.

• Izzócsere előtt húzza ki a tápkábelt.

• Az izzó magas hőmérsékletű és magasfeszültségű termék, ezért cseréje előtt várjon egy órát a tápkábel leválasztása után.

• A projektorizzó a projektor felső oldalán található.

• Ne hagyja a régi izzót gyúlékony anyagok közelében, vagy olyan helyen, ahol gyermekek hozzáférhetnek. Ez tűz keletkezését eredményezheti, illetve égési vagy más sérülést okozhat.

•Megfelelő porszívóval távolítsa el a szennyeződést és más idegen anyagokat a lámpaegység külső és belső részéről.

• Ügyeljen rá, hogy az izzónak csak a fogantyúnál érintse meg. Az izzó nem megfelelő kezelése lerövidítheti annak élettartamát, és kihat a kép minőségére is.

• Izzócsere esetén helyezze a projektor sima felületre.

• A projektor addig nem működik, amíg izzócsere után az izzó védőfedelét nem helyezi vissza teljesen a helyére. Ha a projektor nem működik megfelelően, a LED-jelzőfények segítségével ellenőrizze a működési állapotot.

Az izzócsere folyamata

• Mivel az izzó magas hőmérsékletű és magasfeszültségű termék, a cseréje előtt várjon egy órát a tápkábel lecsatlakoztatása után.

• A projektorizzó a projektor felső oldalán található.

1. Távolítsa el az alábbi ábrán látható csavart, majd nyissa fel a fedelet.

2. A fedő kinyitása után távolítsa el a projektor tetején található három (3) csavart az alábbi ábrán látható módon.

3. Az izzó eltávolításához a lenti ábrán látható módon fogja meg, majd állítsa fel az izzókart.

Telepítés és csatlakoztatás 2-6

Az új izzó behelyezése a kiszereléssel ellentétes sorrendben történik.

A szűrő cseréje és tisztítása

A projektorszűrő cseréjére vonatkozó óvintézkedések:

•A szűrő a projektor oldalsó részén található.

• Kapcsolja ki a projektort, majd a projektor lehűlése után húzza ki a tápkábelt. Ellenkező esetben, a magas belső hőmérséklet következtében bizonyos alkatrészek meghibásodhatnak.

•A szűrő cseréjekor por szállhat ki a készülékből.

• A csereszűrő-vásárlás részleteit lásd az 6. fejezet „SAMSUNG WORLDWIDE ügyfélszolgálat” című bekezdésben.

A szűrő cseréje, illetve tisztítása a következő lépések segítségével történik:

1. Kapcsolja ki a projektort, majd a projektor lehűlése után húzza ki a tápkábelt.

2. Távolítsa el a szűrő fedelét.

3. Végezze el a szűrő cseréjét vagy tisztítását.

•A szűrő tisztításához használjon számítógépekhez és kis elektromos berendezésekhez való porszívót, vagy mossa meg a szűrőt folyó víz alatt.

• Miután folyó vízben kimosta a szűrőt, teljesen szárítsa meg. A nedvesség hatására előfordulhat, hogy a szűrő rozsdásodni kezd.

• Ha a port nem lehet eltávolítani a szűrőből, vagy a szűrő elszakadt, ki kell cserélni.

•A szűrő tisztítását és visszahelyezését követően futtassa a <Reset> -> <Reset F

ilter Time> opció

t a <Setup> menüben.

Szellőzőnyílások

A szellőzőnyílások elhelyezkedésével kapcsolatban kérjük, tanulmányozza az alábbi ábrát.

• Ne zárja el a szellőzőnyílásokat. A szellőzőnyílások elzárása a projektor túlmelegedését és meghibásodását okozhatja.

2-6 Telepítés és csatlakoztatás

Levegőkimeneti nyílás

Levegőbemeneti nyílás

Telepítés és csatlakoztatás 2-6

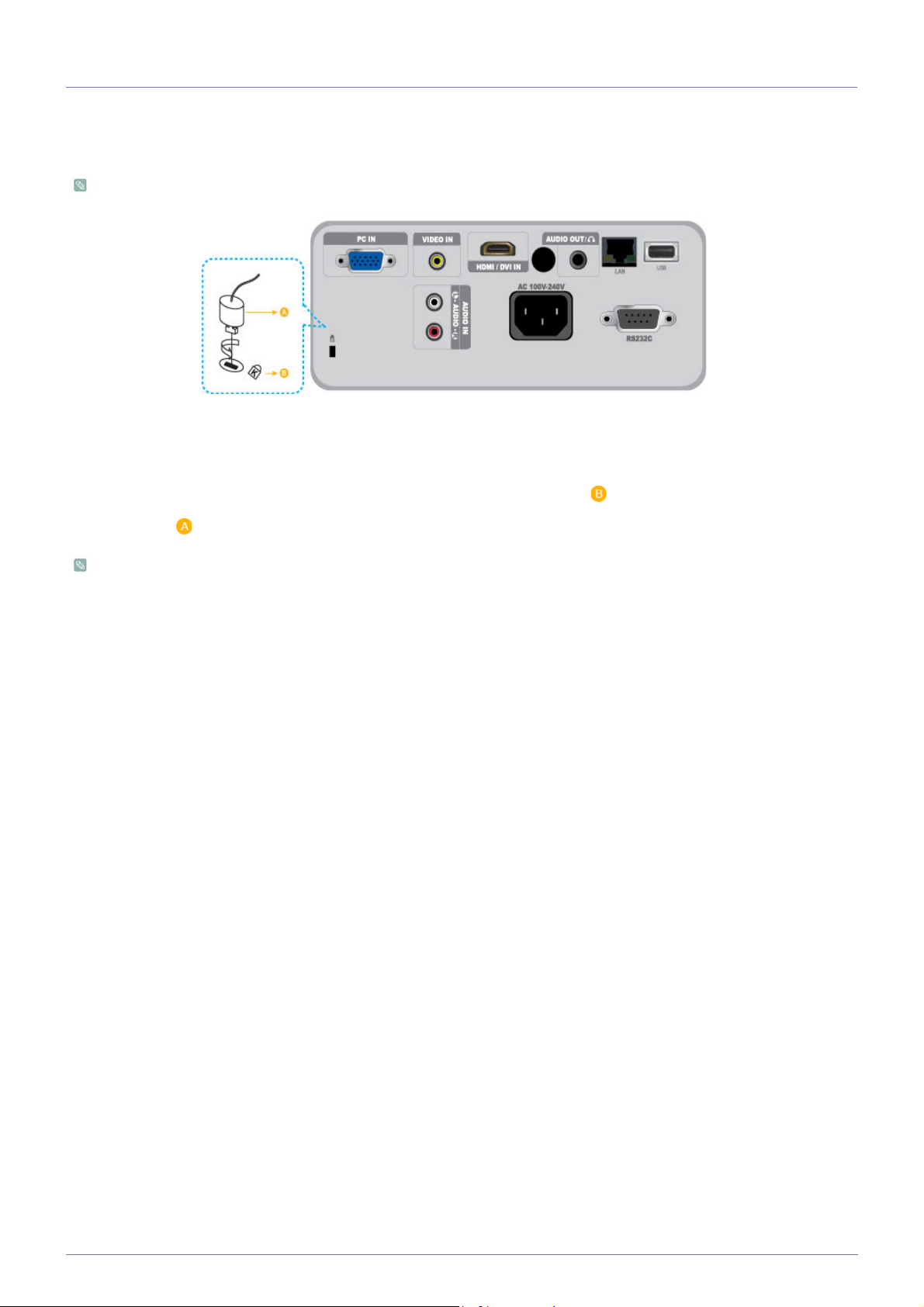

2-7 Hátoldal

IKONO

A Kensington zár nyílása

PC IN port

VIDEO IN port

AUDIO IN (L-AUDIO-R) port

HDMI/DVI IN port

A távirányító jelvevője

Tápbemeneti csatlakozó

AUDIO OUT/ port

RS232C port

LAN port

USB port

NÉV

2-7 Telepítés és csatlakoztatás

2-8 Támogatott megjelenítési módok

2-8-1. Számítógép-specifikáció (D-Sub/HDMI)

VÍZSZINTES

FORMÁTUM FELBONTÁS

IBM 640 x 350 70Hz 31,469 70,086 25,175

IBM 640 x 480 60Hz 31,469 59,940 25,175

IBM 720 x 400 70Hz 31,469 70,087 28,322

VESA 640 x 480 60Hz 31,469 59,940 25,175

MAC 640 x 480 67Hz 35,000 66,667 30,240

VESA 640 x 480 70Hz 35,000 70,000 28,560

VESA 640 x 480 72Hz 37,861 72,809 31,500

VESA 640 x 480 75Hz 37,500 75,000 31,500

VESA 720 x 576 60Hz 35,910 59,950 32,750

VESA 800 x 600 56Hz 35,156 56,250 36,000

VESA 800 x 600 60Hz 37,879 60,317 40,000

VESA 800 x 600 70Hz 43,750 70,000 45,500

VESA 800 x 600 72Hz 48,077 72,188 50,000

FREKVENCIA

(KHZ)

FÜGGŐLEGES

FREKVENCIA

(HZ)

KÉPPONT-

FREKVENCIA

(MHZ)

VESA 800 x 600 75Hz 46,875 75,000 49,500

MAC 832 x 624 75Hz 49,726 74,551 57,284

VESA 1024 x 768 60Hz 48,363 60,004 65,000

VESA 1024 x 768 70Hz 56,476 70,069 75,000

VESA 1024 x 768 72Hz 57,672 72,000 78,434

VESA 1024 x 768 75Hz 60,023 75,029 78,750

VESA 1152 x 864 60Hz 53,783 59,959 81,750

VESA 1152 x 864 70Hz 63,000 70,000 96,768

VESA 1152 x 864 72Hz 64,872 72,000 99,643

VESA 1152 x 864 75Hz 67,500 75,000 108,000

VESA 1280 x 720 60Hz 44,772 59,855 74,500

VESA 1280 x 720 70Hz 52,500 70,000 89,040

VESA 1280 x 720 72Hz 54,072 72,000 91,706

VESA 1280 x 720 75Hz 56,456 74,777 95,750

VESA 1280 x 768 60Hz 47,776 59,870 79,500

VESA 1280 x 768 75Hz 60,289 74,893 102,250

VESA 1280 x 800 60Hz 49,702 59,810 83,500

VESA 1280 x 800 75Hz 62,795 74,934 106,500

VESA 1280 x 960 60Hz 60,000 60,000 108,000

VESA 1280 x 960 70Hz 69,930 70,000 120,839

VESA 1280 x 960 72Hz 72,072 72,000 124,540

Telepítés és csatlakoztatás 2-8

FORMÁTUM FELBONTÁS

VÍZSZINTES

FREKVENCIA

(KHZ)

FÜGGŐLEGES

FREKVENCIA

(HZ)

VESA 1280 x 960 75Hz 75,231 74,857 130,000

VESA 1280 x 1024 60Hz 63,981 60,020 108,000

VESA 1280 x 1024 70Hz 74,620 70,000 128,943

VESA 1280 x 1024 72Hz 76,824 72,000 132,752

VESA 1280 x 1024 75Hz 79,976 75,025 135,000

VESA 1400 x 1050 60Hz 65,317 59,978 121,750

VESA 1440 x 900 60Hz 55,935 59,887 106,500

VESA 1440 x 900 75Hz 70,635 74,984 136,750

VESA 1600 x 1200 60Hz 75,000 60,000 162,000

A 1024x768-as értéktől eltérő valamennyi képfelbontást a projektoron belül található Scaler chip 1024x768-as értékre állítja. Ha a számítógép kimenő jelének képfelbontása megfelel a projektor valódi képfelbontásának (1024 x 768), a képminőség optimálisnak mondható.

2-8-2. AV-specifikáció (D-Sub)

KÉPPONT-

FREKVENCIA

(MHZ)

FORMÁTUM FELBONTÁS PÁSZTÁZÁS

BT.601 SMPTE 267M 480i 59,94Hz Váltott soros

BT.1358 SMPTE 293M 480 p 59,94Hz Progresszív

BT.601 576i 50Hz Váltott soros

BT.1358 576 p 50Hz Progresszív

SMPTE 296M 720 p 59,94Hz/60Hz Progresszív

720 p 50Hz Progresszív

BT.709 SMPTE 274M 1080 i 59,94Hz/60Hz Váltott soros

1080 i 50Hz Váltott soros

2-8-3. AV-specifikáció (HDMI)

VÍZSZINTES

FORMÁTUM FELBONTÁS PÁSZTÁZÁS

FREKVENCIA

(KHZ)

EIA-861 Format1 640 x 480 Progresszív 59,940 31,469 25,175

FÜGGŐLEGE

FREKVENCIA

(HZ)

FREKVENCIA

KÉPPONT-

(MHZ)

EIA-861 Format1 640 x 480 Progresszív 60,000 31,500 25,200

EIA-861 Format2,3 720 x 480 Progresszív 59,940 31,469 27,000

EIA-861 Format2,3 720 x 480 Progresszív 60,000 31,500 27,027

EIA-861 Format4 1280 x 720 Progresszív 59,939 44,955 74,175

EIA-861 Format4 1280 x 720 Progresszív 60,000 45,000 74,250

EIA-861 Format5 1920 x 1080 Váltott soros 59,939 33,716 74,175

EIA-861 Format5 1920 x 1080 Váltott soros 60,000 33,750 74,250

2-8 Telepítés és csatlakoztatás

VÍZSZINTES

FORMÁTUM FELBONTÁS PÁSZTÁZÁS

EIA-861 Format17,18 720 x 576 Progresszív 50,000 31,250 27,000

EIA-861 Format19 1280 x 720 Progresszív 50,000 37,500 74,250

EIA-861 Format20 1920 x 1080 Váltott soros 50,000 28,125 74,250

FREKVENCIA

(KHZ)

FÜGGŐLEGE

FREKVENCIA

(HZ)

KÉPPONT-

FREKVENCIA

(MHZ)

2-8-4. AV-specifikáció (VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

A projektor a fentebb megnevezett szabvány videoformátumokat támogatja a videó bemeneteken keresztül. További beállítások nem szükségesek.

Telepítés és csatlakoztatás 2-8

2-9 Áramellátás

1. Csatlakoztassa a tápkábelt a projektor hátulján található tápcsatlakozóhoz.

2-9 Telepítés és csatlakoztatás

2-10 Csatlakoztatás, majd telepítés a számítógépen

2-10-1. A számítógépes környezet beállítása

Ellenőrizze a következőket, mielőtt a számítógéphez csatlakoztatná a projektort.

1. Kattintson jobb egérgombbal a Windows Asztalon, majd kattintson a [Tulajdonságok] lehetőségre. Megjelenik a <Megjelenítés tulajdonságai> párbeszédpanel.

2. Kattintson a [Beállítások] fülre, majd válassza a <Képernyőfelbontás> elemet. A projektor optimális beállítása 1280 x 800. A projektor által támogatott egyéb felbontásokat lásd a 2-8. rész alatti Számítógép specifikáció - megjelenítési mód táblázatot.

A <Színminőség> beállítást nem szükséges módosítani.

3. Kattintson a [Speciális] gombra. Megjelenik egy újabb tulajdonságablak.

4. Kattintson a [Monitor] fülre, majd válassza a <Képernyő-frissítési gyakoriság> elemet. A kiválasztott felbontásnak megfelelő

frissítési gyakoriságról lásd az adott felbontás melletti frissítési gyakoriságot (60 Hz, 70 Hz stb.) a 2-8. rész alatti Számítógép specifikáció - megjelenítési mód táblázatban.

Telepítés és csatlakoztatás 2-10

A frissítési gyakoriság beállításával mind a függőleges, mind pedig a vízszintes frekvenciát megadhatja.

5. Az [OK] gombra kattintva zárja be az ablakot, majd kattintson a <Megjelenítés tulajdonságai> ablak [OK] gombjára, és zárja be azt az ablakot is.

6. Állítsa le a számítógépet és csatlakoztassa a projektort.

• A beállítási művelet a számítógép típusától és a Windows verziójától függ. (Például a [Testreszabás] helyett [Tulajdonságok (R)] látható, amint az az 1. pontnál látható.)

• Számítógépes monitorként használva a készülék max. 32 bit/pixeles színminőséget támogat.

• A monitor gyártmányától és a használt Windows verziótól függően a kivetített kép eltérhet a képernyőn láthatótól.

• A projektor számítógéphez csatlakoztatása esetén ellenőrizze, hogy a számítógép beállításai egyeznek-e a projektor által támogatott megjelenítési beállításokkal. Ha nem, jelproblémák léphetnek fel.

2-10-2. Számítógép csatlakoztatása

Ellenőrizze, hogy a számítógép és a projektor kikapcsolt állapotban van-e.

1. A PC videokábel segítségével csatlakoztassa a projektor hátoldalán található PC IN portot a számítógép PC videó kimeneti

(D-sub) portjához.

2. Csatlakoztassa a projektor és a számítógép tápkábeleit.

A készülék támogatja a plug-and-play funkciót. Windows XP esetében nem kell beállítania az illesztőprogramot a számítógépen.

A projektor használata

1. Kapcsolja be a projektort, nyomja meg a [SOURCE] gombot, és válassza a <PC> opciót.

Ha nem elérhető a <PC> mód, ellenőrizze, megfelelő-e a számítógépes videokábel csatlakoztatása.

2-10 Telepítés és csatlakoztatás

2. Kapcsolja be a számítógépet, és ha szükséges, állítsa be a számítógépes környezetet (képernyőfelbontás, stb.).

3. Állítsa be a képernyőt.

Telepítés és csatlakoztatás 2-10

2-11 Számítógép csatlakoztatása HDMI/DVI kábellel

Ellenőrizze, hogy a számítógép és a projektor kikapcsolt állapotban van-e.

1. Csatlakoztassa a monitor [HDMI/DVI IN] csatlakozóját a számítógép HDMI vagy DVI aljzatához; ehhez használjon HDMI/

HDMI vagy HDMI/DVI kábelt (külön megvásárolható).

- A számítógép HDMI aljzatához való csatlakoztatáshoz HDMI/HDMI kábelt használjon (külön megvásárolható).

- A támogatott képfelbontásokat és frissítési gyakoriságokat lásd a Számítógép-specifikáció (D-Sub/HDMI), 2-8 bekezdésnél a "Támogatott megjelenítési módok" részben.

2-11 Telepítés és csatlakoztatás

2-12 HDMI-kompatibilis eszköz csatlakoztatása

Ellenőrizze, hogy az AV-eszköz és a projektor kikapcsolt állapotban van-e.

1. Csatlakoztassa a projektor hátoldalán levő [HDMI/DVI IN] csatlakozót a digitális eszköz HDMI vagy HDMI/DVI kimenetéhez

egy HDMI/DVI vagy HDMI/HDMI kábel segítségével.

- A digitális kimeneti eszköz HDMI kimenetének csatlakoztatásához használjon HDMI-kábelt.

- A támogatott bemeneti jelformátumokat, felbontásokat és frekvenciákat lásd az AV-specifikáció (HDMI) táblázatban, a 2-8., „Támogatott megjelenítési módok” című fejezetben.

2. Ha HDMI/DVI kábelt használ, csatlakoztassa a projektor [AUDIO IN (L-AUDIO-R)] csatlakozóját a digitális eszköz

hangkimenetéhez; ehhez használjon hangkábelt (külön megvásárolható).

- HDMI/HDMI kábellel való csatlakoztatáshoz nincs szükség hangkábelre.

Telepítés és csatlakoztatás 2-12

2-13 AV-eszköz csatlakoztatása D-Sub kábellel

Ellenőrizze, hogy az AV-eszköz és a projektor kikapcsolt állapotban van-e.

1. Csatlakoztassa a projektor hátoldalán levő [PC IN] csatlakozót egy D-Sub kábellel az AV-eszköz D-Sub csatlakozójához.

- A támogatott bemeneti jelformátumokat, felbontásokat és frekvenciákat lásd az AV-specifikáció (D-Sub) táblázatban, a 2-8., „Támogatott megjelenítési módok” című fejezetben.

2. Hangkábellel (külön megvásárolható) csatlakoztassa a projektor hátoldalán található [AUDIO IN (L-AUDIO-R)] csatlakozót az

AV-eszköz hangkimenetéhez.

2-13 Telepítés és csatlakoztatás

2-14 AV-eszköz csatlakoztatása komponens kimeneten keresztül

Ellenőrizze, hogy az AV-eszköz és a projektor kikapcsolt állapotban van-e.

1. D-Sub-komponens kábellel csatlakoztassa a projektor hátoldalán levő [PC IN] csatlakozót az AV-eszköz komponens

aljzatához. A kábel egyik végén egy D-Sub csatlakozó, a másik végén három RCA-csatlakozó található.

- A támogatott bemeneti jelformátumokat, felbontásokat és frekvenciákat lásd az AV-specifikáció (D-Sub) táblázatban, a 2-8., „Támogatott megjelenítési módok” című fejezetben.

2. Hangkábellel csatlakoztassa a projektor hátoldalán levő [AUDIO IN (L-AUDIO-R)] csatlakozót (külön megvásárolható) az AV-

eszköz hangkimenetéhez.

Telepítés és csatlakoztatás 2-14

2-15 Csatlakoztatás videokábel segítségével

Ellenőrizze, hogy az AV-eszköz és a projektor kikapcsolt állapotban van-e.

1. A videokábel (nem tartozék) segítségével csatlakoztassa az AV eszközt a VIDEO IN porthoz.

- A támogatott bemeneti jelformátumokat lásd az AV-specifikáció (VIDEO), 2-8 bekezdésnél a "Támogatott megjelenítési módok" részben.

2. Hangkábellel csatlakoztassa a projektor hátoldalán levő [AUDIO IN (L-AUDIO-R)] csatlakozót (külön megvásárolható) az AV-

eszköz hangkimenetéhez.

2-15 Telepítés és csatlakoztatás

2-16 Külső hangszóró csatlakoztatása

A hang a projektorba beépített hangszóró helyett a külső hangszóróból hallható.

1. Készítsen elő a külső hangszórónak megfelelő audiokábelt (külön megvásárolható).

2. Audiokábellel csatlakoztassa a projektor [AUDIO OUT/ ] csatlakozóját a külső hangszóróhoz.

- Külső hangszóró használata esetén a belső hangszóró nem működik, de a külső hangszóró hangerejét szabályozhatja a projektor hangerő-szabályozó gombjával vagy távirányítójával.

- Az [AUDIO OUT/ ] csatlakozóaljzat minden hangjel továbbítására alkalmas.

Telepítés és csatlakoztatás 2-16

2-17 Hálózati csatlakozás

A készülék hálózati funkciókkal rendelkezik. Ismerkedjen meg a hálózati csatlakozás módszerével.

2-17-1. Csatlakozás dinamikus IP (DHCP) hálózathoz

A projektort csatlakoztathatja a hálózathoz úgy, hogy egy DHCP-t (Dynamic Host Configuration Protocol; dinamikus kiszolgáló konfigurálási protokoll) használó modem segítségével kapcsolódik a hálózatra. DHCP modem használatakor a modem automatikusan megadja a projektor hálózati eléréséhez szükséges IP-cím, alhálózati maszk és átjáró megfelelő értékeit.

A DHCP-hálózathoz való csatlakozáshoz tegye a következőket:

1. Csatlakoztassa a modem kábelét a fali modem porthoz és a külső modemhez.

2. Csatlakoztassa a LAN-kábelt a külső modemhez és a vezetékes vagy vezeték nélküli IP-útválasztóhoz.

3. Csatlakoztassa a LAN-kábelt a projektor hátoldalán levő [LAN] porthoz és a vezetékes vagy vezeték nélküli IP-útválasztóhoz.

4. Kapcsolja be a projektort, majd nyomja meg a MENU parancsot.

5. Válassza a következőket: <Setup> → <Network> → <IP Setting> → <Automatic>.

6. A projektor automatikusan lekéri az IP address, a Subnet mask és a Gateway adatokat.

• A hálózati funkció használatához a <Network> opció beállításának <On> értéknek kell lennie.

• Ha nem sikerül a DHCP-kiszolgáló IP-cím kiosztása, kapcsolja ki legalább 10 másodpercre a külső modemet, indítsa újra, és kísérelje meg ismét a kapcsolódást.

•A külső modem és útválasztó beállításának és csatlakoztatásának mikéntjét lásd az adott termék használati útmutatójában.

• A modem LAN-kábelét csatlakoztathatja közvetlenül a projektorhoz; így nincs szükség útválasztóra.

• Manuális kapcsolódású ADSL-modemet nem használhat, mert az nem DHCP-típusú eszköz. Feltétlenül automatikus csatlakozású DHCP ADSL-modemet használjon.

2-17 Telepítés és csatlakoztatás

2-17-2. Csatlakozás statikus IP-hálózathoz

A projektort csatlakoztathatja statikus IP-címet használó hálózathoz, ami megfelel egy bérelt vonal használatának. Ha a hálózat statikus IP-címet használ, le kell kérnie az internetszolgáltatótól az IP-cím, az alhálózati maszk és az átjáró értékeit, be kell kapcsolnia a hálózati funkciót a projektor menüjében, majd manuálisan meg kell adnia az értékeket a hálózati funkció alatt.

A statikus IP-című hálózathoz való csatlakozáshoz tegye a következőket:

1. Csatlakoztassa a LAN-kábelt a fali LAN-porthoz és a vezetékes vagy vezeték nélküli IP-útválasztóhoz.

2. Csatlakoztassa a LAN-kábelt a projektor hátoldalán levő [LAN] porthoz és a vezetékes vagy vezeték nélküli IP-útválasztóhoz.

3. Kapcsolja be a projektort, majd nyomja meg a [MENU] gombot.

4. Válassza a következőket: <Setup> → <Network> → <IP Setting> → <Manual>.

5. Válassza az <IP Address> opciót, majd nyomja meg a [ ] gombot. A / gombok segítségével választhat az IP-címek

beviteli mezői között, az értékek megadásához pedig a / gombokat használhatja.

6. Azt követően, hogy megadta az IP-cím értékeit, nyomja meg a gombot, majd ismételje meg a bemutatott lépéseket az

alhálózati maszkhoz és az átjáróhoz is.

7. Mikor valamennyi értéket sikerült megadni, a telepítési menüből való kilépéshez nyomja meg a MENU] vagy a [RETURN

gombot.

• A hálózati funkció használatához a <Network> opció beállításának <On> értéknek kell lennie.

• Statikus IP-cím használata esetén az internetszolgáltató a rendelkezésére bocsátja az IP address, az alhálózati maszk és az átjáró adatait. A hálózat beállításának befejezéseképpen adja meg az értékeket. Ha nem ismeri a statikus IPcímet, kérje azt a hálózati rendszergazdától.

• Az útválasztó beállításának és csatlakoztatásának mikéntjét lásd a készülék használati útmutatójában.

• A LAN-kábelt - útválasztó használata nélkül -, közvetlenül a projektorhoz is csatlakoztathatja.

• A DHCP funkciót támogató IP-útválasztó használata esetén választhat DHCP vagy statikus IP között.

• A statikus IP használatára vonatkozó információkat kérje az internetszolgáltatótól.

Telepítés és csatlakoztatás 2-17

2-18 A Kensington zár nyílása

A Kensington zár nyílása lehetővé teszi a projektor lezárását, így nagyobb biztonsággal használhatja a készüléket nyilvános helyen is. A zár formája és használata típustól és gyártótól függően eltérhet, ezért további információkért lapozza fel a zár használati útmutatóját.

A Kensington-zárat külön kell beszereznie.

A termék lezárásához kövesse az alábbi lépéseket:

1. Tekerje a Kensington-zárat egy nagyméretű, nem mozdítható tárgy, például asztal vagy szék köré.

2. Csúsztassa a kábel végét és a zárat a Kensington-zár kábelének hurkos végébe.

3. Illessze a zárat a monitoron levő, a Kensington-zár számára fenntartott nyílásba ( ).

4. Zárja a zárat ( ).

• Ezek általános jellegű utasítások. Pontos utasításokért lásd a zárhoz mellékelt használati útmutatót.

• A zár elektronikai szaküzletben, interneten keresztül vagy Samsung szakszervizben szerezhető be.

2-18 Telepítés és csatlakoztatás

3 Használat

3-1 A készülék jellemzői

1. Új LCD-technológiát alkalmazó optikai motor

• 1280 x 800-as felbontás.

• 3P-LCD panel.

• SP-M205W : 2000 ANSI lumen fényerejű, éles képet biztosít.

• SP-M225W : 2200 ANSI lumen fényerejű, éles képet biztosít.

• SP-M255W : 2500 ANSI lumen fényerejű, éles képet biztosít.

2. Minimális ventilátorzaj

• Az optimalizált belső levegőáramlás és a ventilátor szerkezete minimálisra csökkenti a ventilátor keltette zajt.

3. Több bemeneti csatlakozó

• Lehetővé teszi perifériás eszközök, például 15 tűs D-Sub, Video, HDMI (DTV PC jel támogatása) stb.csatlakoztatását.

4. Audiokimenet

•Belső 7 W-os (monó) hangszóróval felszerelve.

5. Felhasználói beállítások

• Lehetővé teszi a bemeneti portok beállítását.

•Belső Test Pattern funkcióval felszerelve, melynek segítségével a projektor telepíthető és beállítható.

• Kompakt méretű, kis súlyú, hordozható.

6. Kényelmes hálózati funkció

• A hálózati funkció segítségével a projektor számítógépről felügyelhető és vezérelhető.

7. Multimédia funkciók.

• Anélkül élvezhet USB eszközön tárolt videó, fénykép és zene fájlokat, illetve nézhet meg dokumentumokat, hogy kapcsolódnia kéne valamely számítógéphez.

8. Biztonsági funkció

• A biztonsági jelszó megadásával megakadályozható, hogy illetéktelen személyek módosíthassák a beállításokat és hozzáférhessenek a projektorhoz.

Használat 3-1

3-2 A készülék elülső és felülnézete

IKON

Név Leírás

Kijelzések - STAND BY (Kék színű LED)

- LAMP (Kék színű LED)

- STATUS (zöld/piros/sárga LED)

Lásd LED-jelzőfények.

Mozgatás / Kiválasztás

/ : Ezzel a gombbal navigálhat vagy választhat az adott menün

belül.

Hangerő gomb

: Hangerő-szabályozás.

MENU gomb A menü képernyő megjelenítése.

SOURCE gomb A külső eszközből érkező jel kiválasztása.

Bekapcsológomb

A projektor be- és kikapcsolása.

Nagyítás/kicsinyítés gomb A kép méretének nagyítása és kicsinyítése.

Fókuszállító gyűrű Az élesség beállítása.

Objektív

A távirányító jelvevője

A lencsesapka zsinórjának csatlakozási helye

3-2 Használat

3-3 Távirányító

Ha a projektort egy másik eszköz távirányítójával próbálja meg vezérelni, ez zavart okozhat a működésben a távirányító kódok (frekvencia) közötti eltérések miatt.

POWER ( ) gomb

A projektor ki- és bekapcsolása.

P.MODE gomb Ezzel a gombbal kiválaszthatja a Kép-

módot.

P.SIZE gomb Ezzel a gombbal beállíthatja a képmé-

retet.

Gyors visszatekerés gomb

A videó visszatekerése Media Play módban.

Lejátszás gomb

A videó lejátszása Media Play módban.

KEYSTONE gomb A ferde kép kijavítása.

Szünet gomb

A videolejátszás szüneteltetése Media Play módban.

QUICK gomb

Visszatérés az utoljára használt menübe.

AUTO gomb

Automatikusan beállíthatja a képernyőt. (Csak <PC> módban választható.)

BLANK gomb

A kép és a hang ideiglenes kikapcsolása.

A kép és a hang a [POWER] gombon kívül bármely másik gomb megnyomásával visszahozható.

Gyors előretekerés gomb

A videó gyors előretekerése <Media Play> módban.

Leállítás gomb

A videó leállítása Media Play módban.

DOCU. ZOOM gomb

A <Document> menüben található dokumentum nagyítása vagy kicsinyítése Media Play módban.

MUTE ( ) gomb A hang ideiglenes elnémítása. A hang

a MUTE gomb ismételt megnyomásával, illetve a [VOL] gomb ( ) megnyomásával kapcsolható vissza.

VOL ( ) gomb A hangerő szabályozása.

PAGE gomb () Ugrás az előző, illetve a következő

oldalra, egyszerre egy oldalt lép.

MENU ( ) gomb

A menü képernyő megjelenítése.

MEDIA.P gomb

Azonnali váltás Media Play módra. A menüelemek megjelenítése Media Play módban.

HELP gomb

A gombok információs menüjének megjelenítése a képernyő alsó részén,

SOURCE gomb

A külső bemeneti jel váltása.

USB SAFELY REMOVE gomb

Az [USB] eszköz biztonságos eltávolítása.

RETURN ( ) gomb Visszalépés az előző menübe.

ha a dokumentum <Media Play> módban kerül megnézésre.

Mozgatás ( )/ ( ) gombok Menüelemek közti váltás vagy azok kiválasztása.

EXIT ( ) gomb

A képernyőmenü elrejtése.

Használat 3-3

INFO gomb

A forrásjelek, a képbeállítások, a számítógépes képernyő-beállítások és az izzó élettartamának ellenőrzése.

Színes gombok (Csak Media Play módban elérhető)

Vörös A felirat megjelenítése videofájl lejátszása közben. Zöld: A <SlideShow Settings> beállítása egy adott fénykép megtekintésekor. Sárga: A <Zoom> beállítása dokumentum nézetben. Kék: Az oldalak mozgatása a <Page Navigation> menü segítségével doku-

mentum nézetben.

• A távirányítót asztalon tárolja. Ha rálép a távirányítóra, eleshet és megsérülhet, illetve kárt tehet a távirányítóban.

• A távirányítót a televíziótól max. 10 méteres távolságban használhatja.

Az elemek behelyezése a távirányítóba

1. Az ábrán látható módon tolja felfelé a távirányító hátlapját.

STILL gomb

Állóképek megjelenítése.

INSTALL gomb

A kép beállítása úgy, hogy az megfeleljen a projektor pozíciójának (a vetítővászonnal szemben és a mennyezetre szerelve, a vetítővászon mögött és a mennyezetre szerelve, stb.)

2. Helyezzen be két AAA méretű elemet.

3. Csukja vissza a fedelet.

Használat 3-3

3-4 LED-jelzőfények

LED-jelzőfények

: Világít : Villog : Nem világít

STATUS LAMP STAND BY STATUS (ÁLLAPOT)

Ha megnyomja a távirányítón vagy projektoron levő [POWER] gombot, 30 másodpercen belül megjelenik a képernyő.

A projektor megfelelően működik.

A projektor vagy távirányító [POWER] gombjának megnyomása után a projektor művelet végrehajtását készíti elő.

Megnyomta a [POWER] gombot a projektor kikapcsolásához, de a készülék hűtőrendszere még hűti a projektort. (Kb. 3 másodpercig működik.)

A projektor belső hűtőventilátora nem működik megfelelően. Lásd a „A hibakijelzések törlése” című rész 1. lépését.

Az izzó védőfedele nincs teljesen lezárva. Lásd a „A hibakijelzések törlése” című rész 2. lépését.

A hibakijelzések törlése

A projektor hűtés módra váltott, mert a belső hőmérséklete a megengedett fölé emelkedett.

Lásd alább, „A hibakijelzések törlése” című rész 3. lépését.

A projektor kikapcsolta önmagát, mert a belső hőmérséklete a megengedett fölé emelkedett. Lásd a „A hibakijelzések törlése” című rész 4. lépését.

Probléma lépett fel az izzó működése kapcsán. Lásd az alábbi 5. eljárást.

3-4 Használat

BESOROLÁ

ÁLLAPOT TENNIVALÓ

1. eljárás

2. eljárás

3. eljárás

4. eljárás

A hűtőrendszer nem működik megfelelően.

Az izzó védőfedele nem zár rendesen, vagy az érzékelő- rendszer működése nem megfelelő.

A projektor hűtés módra váltott, mert a belső hőmérséklete a megengedett fölé emelkedett.

A projektor belső hőmérséklete a határérték fölé emelkedett, és a készülék automatikusan kikapcsolt.

Ha a hibajelenség a tápkábel le-, majd visszacsatlakoztatása és a kivetítő ismételt bekapcsolása után továbbra is fennáll, forduljon a készülék forgalmazójához vagy a Samsung szervizközpontjához.

Ellenőrizze, hogy a projektor oldalán levő csavarok elég szorosak-e. Ha a csavarok meghúzása rendben van, és a jelzőfények továbbra is világítanak, forduljon a termék forgalmazójához vagy a szervizközponthoz.

Ha a belső hőmérséklet az üzemi határérték fölé emelkedik, a projektor először hűtés üzemmódra vált, majd automatikusan kikapcsol.

Hűtés üzemmódban a ventilátor sebessége megnő, a projektorizzó pedig <ECO> módba vált.

Ügyeljen arra, hogy a projektor szellőzőnyilását semmi ne blokkolja. Ellenőrizze a légszűrőt, és ha eltömődött, tisztítsa meg. Ellenőrizze, hogy a projektor környezetében a hőmérséklet kívül esik-e a

projektor szabványos hőmérsékleti tartományán. Az újbóli használat előtt hűtse le megfelelően a projektort.

projektor szabványos hőmérsékleti tartományán. Az újbóli használat előtt hűtse le megfelelően a projektort. Ha a probléma folyamatosan tapasztalható, forduljon a készülék forgalma-

zójához vagy a szervizközponthoz.

Kapcsolja ki a készüléket, várja meg, amíg megfelelően lehűlik, és csak azután kapcsolja be és használja ismét. Ha a probléma folyamatosan tapasztalható, forduljon a Samsung szervizközpontjához.

5. eljárás

Az izzó elromlott a készülék rendellenes kikapcsolása után, vagy a projektor kikapcsolását követő azonnali bekapcsolása után.

A projektort hűtőventillátor-rendszer védi a túlmelegedés ellen. A hűtőventilátor működése zajjal járhat, ami nem befolyásolja a készülék teljesítményét, és nem utal rendellenes működésre.

Használat 3-4

3-5 A képernyő-beállítás menü használata (OSD: képernyőmenü)

A képernyő-beállító menü (OSD: On Screen Display; képernyőmenü)

A menü megnyitásához nyomja meg a készüléken vagy a távirányítón a Menu gombot. A menün belüli navigáláshoz nyomja meg a nyílgombokat. Az olyan menükhöz, melyeknek távoli jobb oldalán nyilakat talál, almenük tartoznak. Az almenü megnyitásához nyomja meg a jobb oldali nyílgombot. A menü képernyők alján találja a menüelemek navigálásához és kiválasztásához szükséges irányokat.

MENÜ ALMENÜ

Input


Setup

Option

3-5-1. Input

Source List Edit Name

Mode Size Position Digital NR Black Level

Overscan Film Mode PC Zoom

Install Lamp Mode Auto Keystone V-Keystone Background

Test Pattern Video Type Caption Network Reset

Language Menu Option Sound Filter Check

Time

Sleep Timer Melody Security Panel Lock Information

Auto Power On

MENÜ LEÍRÁS

Source List Annak a projektorhoz csatlakoztatott eszköznek a kiválasztása, amelynek a képét meg kívánja jelení-

teni.

• <PC>-<AV>-<HDMI> - <Media Play>

Edit Name A projektorhoz csatlakoztatott eszközök nevének szerkesztése.

• <VCR>-<DVD>-<Cable STB>-<Satellite STB>-<PVR STB>-<AV Receiver>-<Game><Camcorder>-<PC>-<DVI Devices>-<TV>-<IPTV>-<Blu-ray>-<HD DVD>-<DMA>

3-5 Használat

3-5-2. Picture

Használat 3-5

MENÜ LEÍRÁS

Mode A környezetnek, a sugározni kívánt képek típusának megfelelő képmód kiválasztása, illetve az adott

felhasználóra szabott mód kiválasztása, amely személyes kívánalmak alapján került kialakításra. <Mode>

• <Dynamic > : Nagyobb felbontású kép megjelenítése világos szobában.

• <Standard> : Kép optimális megjelenítése hagyományos környezetben.

• <Presentation> : Ez a mód prezentációk esetén megfelelő.

• <Text> : Ez a mód szöveges munka esetén megfelelő.

• <Movie> : Ez a mód filmnézés esetén megfelelő.

• <Game> : Ez a képmód játékok esetén optimális.

<Game> módban a szöveg állóképekként természetellenesnek tűnhet.

• <User> : A <Mode>→<Save> funkció segítségével kialakított, személyre szabott mód.

A <Presentation> és a <Text> mód csak akkor elérhető, ha a bemeneti jel megfelel a számítógép-specifikációnak (D-Sub/HDMI), vagy ha a <Media Play> lehetőségre van állítva.

<Contrast> : A tárgy és a háttér közötti kontraszt beállítása. <Brightness> : A teljes kép fényerejének beállítása. <Sharpness> : A képélesség beállítása.

A <Sharpness> nem elérhető, ha a bemeneti jel megfelel a számítógép-specifikációnak (DSub/HDMI), vagy ha a <Media Play> lehetőségre van állítva.

<Color> : A színek világosabbra vagy sötétebbre állítása.

A <Color> nem elérhető, ha a bemeneti jel megfelel a számítógép-specifikációnak (D-Sub/ HDMI), vagy ha a <Media Play> lehetőségre van állítva.

<Tint> : A képek természetesebb színeinek kialakítása a zöld és vörös mennyiségének fokozásával.

A <Tint> nem elérhető, ha a bemeneti jel megfelel a számítógép-specifikációnak (D-Sub/ HDMI), az AV-specifikáció (VIDEO) PAL és SECAM jelének, vagy ha <Media Play> módra van állítva.

<Color Tone> : A színárnyalat nem módosítható.

• Gyári alapbeállítás: <Cool2>, <Cool1>, <Warm1>, <Warm2>

• Az alábbi elemek esetén állíthatja be a színhőmérsékletet az igényeinek megfelelően. <R-Gain>, <G-Gain>, <B-Gain> : A fehérszint színhőmérsékletének beállítása. <R-Offset>, <G-Offset>, <B-Offset> : A feketeszint színhőmérsékletének beállítása.

• <Color Tone>-<R-Gain>-<G-Gain>-<B-Gain>-<R-Offset>-<G-Offset>-<B-Offset>

<Gamma> : A képen látható valamennyi színárnyalat jellemző fényereje megváltozik.

• Minél nagyobb (+) az érték, annál nagyobb a világos és sötét részek közötti kontraszt. Minél kisebb (-) az érték, annál sötétebbek a sötét részek.

• Beállítási tartomány: -3-tól +3-ig

<Save> : A <Mode>→<User> menüpont alatt beállított képernyőállapot mentése. <Reset > : A módbeállítások visszaállítása a gyári alapértékekre.

Size A funkció segítségével beállítható a képernyő mérete.

A <Zoom1> és a <Zoom2> nem elérhető, ha a bemeneti jel megfelel a számítógépspecifikációnak (D-Sub/HDMI), vagy ha a <Media Play> lehetőségre van állítva.

• <Wide> - <16 : 9> - <Zoom1> - <Zoom2> - <4 : 3>

3-5 Használat

MENÜ LEÍRÁS

Position Ennek a funkciónak a segítségével beállítható a képernyő pozíciója, amennyiben az nem rögzített

helyzetű. Beállításhoz válassza ki a kép elmozgatásának irányát, majd nyomja meg többször az adott irányba

mutató nyílgombot.

Ez a funkció <Media Play> módban nem használható.

Digital NR Ha az adott képen szaggatott vonalak jelennek meg, vagy a kép vibrál, a Digital NR-rel (zajcsökken-

tés) javítható a kép minősége.

Ha a bemeneti jel a Számítógép-specifikációnak (D-Sub/HDMI) megfelelő jel, a <Digital NR> funkció nem működik.

Black Level Ha a fekete szintje nem megfelelő a bemeneti jelhez, a kép sötét részei homályosak, illetve nehezen

kivehetőek lehetnek. A funkció segítségével kiválaszthatja azt a fekete szintet, amely javíthat a sötét részek láthatóságán.

A <Black level> csak az [AV], az AV-specifikáció (D-Sub) 480i és 576i beállítása, illetve a [HDMI] bemenet RGB jelbeállítása esetén állítható be.

Az [AV] és az AV-specifikációnak (D-Sub) megfelelő 480i és 576i jel esetén.

• <0 IRE> : A feketeszint beállítása <0 IRE> értékre.

• <7.5 IRE> : A feketeszint beállítása <7.5 IRE> értékre.

A <HDMI> mód RGB jel esetén.

• <Normal> : Normál környezetben használatos.

• <Low> : Alkalmazás, mikor a kép sötét részei túl világosak.

Overscan A funkció segítségével levághatja a kép szélét, ha ott fölösleges információ vagy kép jelenik meg a

vetített kép szélén.

• <AV> és <Media Play> módban nem elérhető.

• A pixelhibák eltüntetése (overscan) csak akkor támogatott, ha a bemeneti jel megfelel az AV-specifikációnak (D-Sub) vagy az AV-specifikációnak (HDMI).

• Kikapcsolt <Overscan> esetén előfordulhat, hogy felesleges részek látszanak a kép szélén. Ebben az esetben kapcsolja be az <Overscan> funkciót.

Film Mode A funkció segítségével beállíthatja úgy a megjelenítési módot, hogy az optimális legyen filmlejátszás-

hoz.

• <Off>-<Auto>

• A <Film Mode> csak [AV] és az AV-specifikációnak (D-Sub) megfelelő 480i és 576i jel esetén támogatott.

• Ez a funkció <Media Play> módban nem használható.

Használat 3-5

MENÜ LEÍRÁS

PC Számítógépes jelek esetén a négy számítógépes funkció megszünteti vagy csökkenti a zajt, amely

zavaros képminőséget, például képvibrálást okozhat. Ha a zaj nem távolítható el a finomhangolással, állítsa a frekvenciát a maximumra, majd hajtsa végre újra a finomhangolást.

• A funkciók csak a D-Sub csatlakozó számítógép-specifikációjának (D-Sub/HDMI) megfelelő bemenet esetén támogatottak.

• Lásd Számítógép-specifikáció (D-Sub/HDMI).

• <Auto Adjustment> : A számítógépes képernyő frekvenciájának és fázisának automatikus beállítása.

• <Coarse> : A frekvencia beállítása, amikor függőleges vonalak jelennek meg a számítógépes képernyőn.

• <Fine> : A számítógép-képernyő finomhangolása.

• <Reset > : A számítógép menübeállításainak visszaállítása a gyári alapértékekre.

Zoom A képernyőt felnagyíthatja a kívánt méretre.

• <x1> - <x2> - <x4> - <x8>

A funkció csak a számítógép-specifikációnak (D-Sub/HDMI) megfelelő bemeneti jel esetén választható.

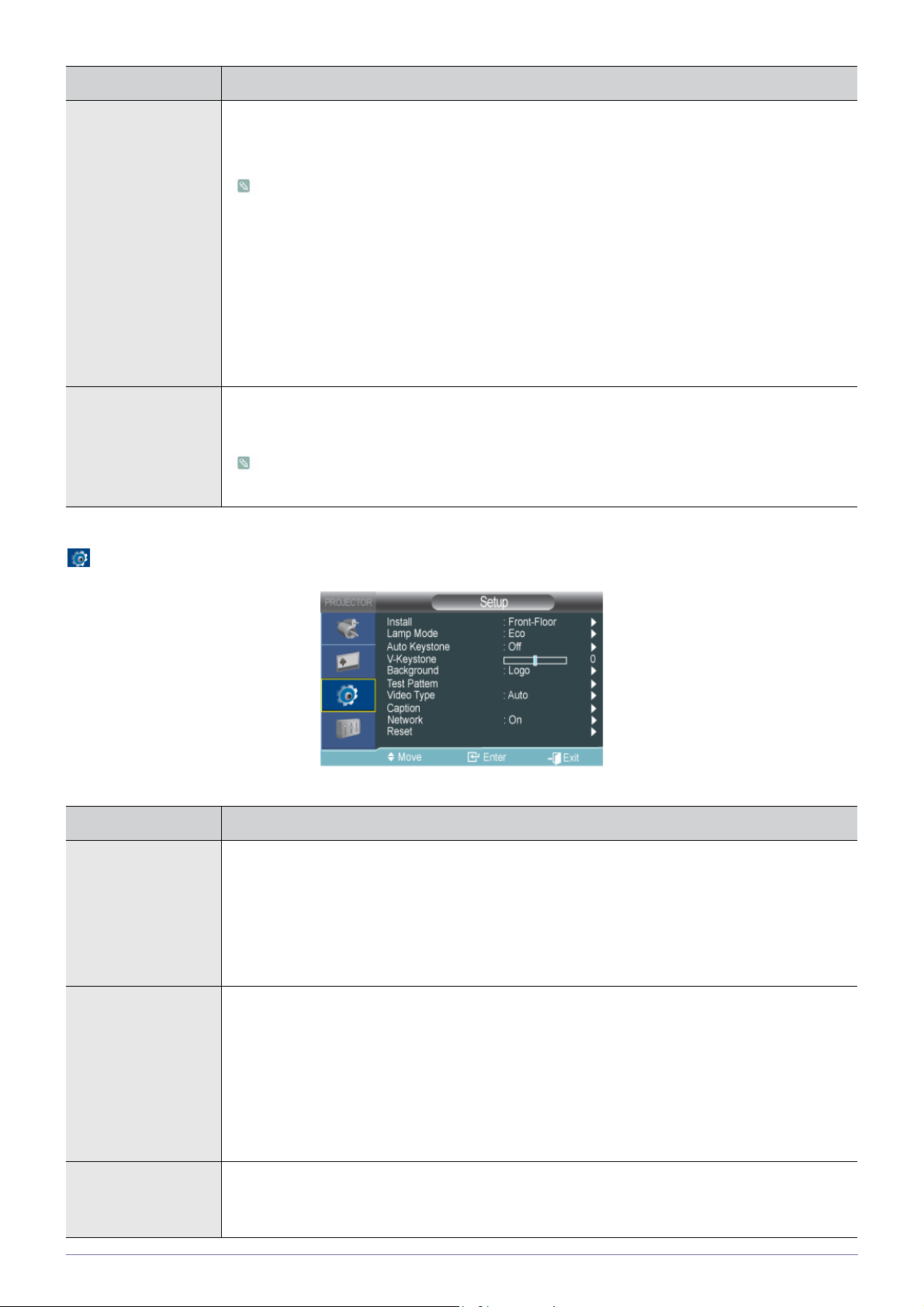

3-5-3. Setup

MENÜ LEÍRÁS

Install Ha a kép megjelenítése a vetítőfelületen (pl. a plafonra felakasztott félig átlátszó vetítővászon) nem

megfelelő, függőlegesen vagy vízszintesen is elforgathatja a kivetített képet.

• <Front-Floor> : Normál kép

• <Front-Ceiling> : Vízszintesen/függőlegesen elforgatott kép

• <Rear-Floor> : Vízszintesen elforgatott kép

• <Rear-Ceiling> : Függőlegesen elforgatott kép

Lamp Mode A funkció segítségével a kép fényereje módosítható az izzó által előállított fény mennyiségének beál-

lításával.

• <Eco> : Ez a mód a 100"-nál kisebb képernyők esetében ideális. Ez a mód csökkenti az izzó fényerejét, és ezzel együtt az energiafogyasztást, az izzó

élettartamának növelése és a zaj, valamint az energiafogyasztás csökkentése érdekében.

• <Bright> : Ez a mód erős környezeti fény esetén maximalizálja az izzó fényerejét. Mivel az izzó fényereje megnő, az élettartama csökkenhet, és ezzel együtt emelkedhet a zajszint, valamint az energiafogyasztás is.

Auto Keystone Ha a jelenetek torzulva vagy dőlve láthatók: Állítsa az <Auto Keystone> funkciót <On> értékre, hogy

a <V-Keystone> funkció automatikusan elinduljon.

• <Off> - <On>

3-5 Használat

MENÜ LEÍRÁS

yniOwjP

Használat

Color,

Sharpness,

Tint

zoom

hG¡çóùïGyniGïGGkTzG ¡¡GùG¡çGï

hG¡çóùïGGoktpG¡¡GùG ¡çGïU

h¡Gh}T¡ü¡GOùSGk}kGUPG GoktpT¡¡GùG¡ç

hGçóç

h¡Gh}T¡ü¡GOùSGk}kGUPGyniG ïGGkTzG¡¡GùG ¡çGï

h¡Gh}T¡ü¡GOùSGk}kGUPGwwG ïGGkTzG¡¡GùG ¡çGï

yniOh}P

wwOh}P

s

lï¡

s

lï¡

s

lï¡

s

h

Számítógépes

menü

V-Keystone Ha a kép torz vagy ferde, a Függőleges trapéz funkció segítségével javíthatja ki azt.

• A projektor hangkimenete a trapézkorrekció ideje alatt ideiglenesen leáll.

• A Trapézkorrekció nem javít a képernyőmenü (OSD) torzításán.

Background Kiválaszthatja a képet, amely akkor jelenik majd meg, mikor nem érkezik jel a projektorhoz csatlakoz-

tatott külső eszközről.

• <Logo>-<Custom Logo>-<Blue>-<Black>

Ha a képet felhasználói logóként szeretné alkalmazni, az ajánlott felbontás 600 x 300.

Test Pattern A projektorba gyárilag beépített tesztminta. Használhatja referenciaképként a projektor optimális

beüzemeléséhez, valamint a képek tökéletesítéséhez.

• <Crosshatch> : A képtorzulás ellenőrzése.

• <Screen Size> : A következő képformátum-méretek jeleníthetők meg és alkalmazhatók referenciaként: 1.33: 1 vagy 1.78: 1.

Video Type Ha a képminőség annak következtében nem megfelelő, hogy a projektor nem tudja automatikusan

azonosítani a bemeneti jel típusát <PC> vagy <HDMI> módban, a Videotípus manuálisan is megengedi a bemeneti jel beállítását.

Ez a funkció <Media Play> módban nem használható.

• <PC> módban a menü csak az AV-specifikációnak (D-Sub) megfelelő jelek vételére alkalmas. A különálló H/V sync-nél csak a 1280 x 720p 59,94 Hz /60 Hz-es jel vétele megoldható.

• <Auto>-<RGB(PC)>-<RGB(AV)>-<YPbPr(AV)>

• <HDMI> módban a <Video Type> csak a 640 x 480p 59,94 Hz/60 Hz-es és 1280 x 720p 59,94 Hz / 60 Hz-es jelek esetén elérhető.

• <Auto>-<PC>-<AV>

Használat 3-5

MENÜ LEÍRÁS

Caption A <Caption> funkció akkor elérhető, ha valamely videobemeneti csatlakozóból érkező külső analóg

jel tartalmaz feliratot.

• <Caption> : <Off> - <On>

• <Mode> : <Caption>-<Text>

• <Channel> : <1> - <2>

• <Field> : <1> - <2>

• Csak a AV módban aktiválható.

•A külső jeltől függően előfordulhat, hogy módosítani kell a csatorna vagy a <Field> beállításait.

• A <Channel> és <Field> eltérő adatokat tartalmaz. A <Field><2> járulékos információkat tartalmaz a <Field><1> kiegészítéseképpen.

(Ha pl. a <Channel><1> angol nyelvű feliratokat tartalmaz, a spanyol nyelvű feliratokat a <Channel><2> tartalmazza.)

Network Ha a számítógépet és a projektort összeköti egy LAN-kábellel, a következő járulékos funkciókat

használhatja. A számítógépen ellenőrizheti a projektor beállításait (izzó élettartama, működési hiba, hőmérséklet), és távolról irányíthatja a projektor be- és kikapcsolását, fényerejét, illetve a hang be- és kikapcsolását.

• <Automatic> : Az IP address, Subnet mask és Gateway automatikus hozzárendelése.

• <Manual> : Az IP address, Subnet mask és Gateway manuális megadása.

Az értékek megadásához szükséges [ ] gombok segítségével módosíthat az értékeken a

/ gombokkal, illetve a / gombokkal mozoghat. Ha sikerült megadni az értékeket,

nyomja meg a [ ] gombot.

<Server IP Setting> : A kiszolgáló IP-címének megadása.

• A hálózati funkció használatához a <Network> opció beállításának <On> értéknek kell lennie.

• Ha nem sikerül létrehozni a hálózati kapcsolatot, adja meg a kiszolgáló IP-címét a <Server IP Setting> pontban.

Reset A különböző beállítások visszaállítása a gyári alapértékekre.

• <Factory Default> : A beállítások visszaállítása a gyári alapértékekre.

• <Reset Filter Time> : A szűrő ellenőrzési idejének visszaállítása.

• <Media Play> : A következő funkciók csak akkor aktiválhatók, mikor a projektort nem sikerül a <Media Play> módra állítani a <Media Play> mód meghibásodása miatt.

Csak a <Media Play> módban aktiválható.

• <Recovery Mode>: Ha a projektor a firmware frissítése során kikapcsolásra kerül, ennek a

funkciónak a segítségével folytatható a frissítés.

•<OK> - <Cancel>

Szabályos üzemeltetés mellett a <Setup>→<Update/Reset>→<Firmware Update> <Media Play> menüből történő kiválasztásával zajlik a frissítés.

• <System Reset>: Ha a <Media Play> működése hirtelen leáll, ezzel a funkcióval újraindíthatja

a <Media Play> módot.

•<OK> - <Cancel>

3-5 Használat

3-5-4. Option

MENÜ LEÍRÁS

Language A funkció segítségével kiválasztható a menükép megjelenítési nyelve.

Menu Option • <Position> : A menü helyzetének mozgatása fel/le/balra/jobbra.

• <Transparency> : Beállíthatja, mennyire legyen átlátszó a képernyő.

• <High>-<Medium>-<Low>-<Opaque>

• <Display Time> : A menü megjelenítési idejének beállítása.

• <5 sec>-<10 sec>-<30 sec>-<60 sec>-<90 sec>-<120 sec>-<Stay On>

Sound A projektor beépített, 7 W-os (monó) hangszóróval rendelkezik. A hang igény szerinti beállításához

használja az alábbi beállításokat.

• <100Hz>-<300Hz>-<1kHz>-<3kHz>-<10kHz>

Filter Check Time A szűrő ellenőrzési periódusának beállítása. (Mértékegysége: óra)

• <Off>-<100>-<200>-<400>-<800>

Ha a szűrő az ellenőrzési időnél régebb óta van használatban, minden bekapcsoláskor 1 percre megjelenik a szűrő ellenőrzésére figyelmezető üzenet.

A szűrő ellenőrzésére figyelmezető üzenet: "<Check the filter, and if necessary, clean or replace it.>".

Auto Power On Aktív Automatikus bekapcsolás esetén az áram alatt levő projektor automatikusan, a tápellátás gomb

megnyomása nélkül bekapcsol.

• <Off> - <On>

Sleep Timer Bekapcsolt Automatikus kikapcsolás mód esetén a projektor automatikusan kikapcsol, amennyiben

egy bizonyos ideig nincs bemeneti jel. (Amennyiben ez alatt az idő alatt egy gombot sem nyom meg a távirányítón vagy a projektor tetején.)

• <Off>-<10 min>-<20 min>-<30 min>

Ez a funkció <Media Play> módban nem használható.

Melody Beállításával a projektor be- és kikapcsolásakor dallam hallható.

• <Off> - <Low> - <Medium> - <High>

Használat 3-5

MENÜ LEÍRÁS

Security A lopás elkerülése érdekében beállíthat egy jelszót, amelyet a projektor bekapcsolását követően a

felhasználónak meg kell adnia. A jelszó beállítása után a projektor annak megadása nélkül nem használható.

• <Power On Protection>

• <Off > : Adja meg jelenlegi jelszavát, majd kapcsolja ki a jelszavas védelmet.

• <On > : Adja meg az új jelszót, majd kapcsolja be a jelszavas védelmet.

• <Change Password> : Változtassa meg jelenlegi jelszavát.

• A jelszó megadásához, illetve módosításához használja a képernyőn megjelenő számokat.

• Ha elfelejtette a jelszavát, forduljon a Samsung szervizközponthoz.

Panel Lock Zárolhatja a projektoron lévő gombokat, így a készülék kizárólag távirányítóval vezérelhető.

• <Off> - <On>

Information A kimeneti jelforrások, a képbeállítások és a számítógépes képbeállítások ellenőrizhetők.

3-5 Használat

3-6 Hálózatkezelés

3-6-1. Hálózatkezelés webböngészővel

A webböngészővel szoftver telepítése nélkül, a számítógépről irányíthatja és felügyelheti a projektort. A webböngésző használatához először csatlakoztatnia kell a projektort a helyi hálózatra. A hálózati csatlakozás mikéntjéről lásd az útmutató 2-17, Hálózati csatlakozás című részét.

Több projektor egyetlen számítógépről történő irányításához telepítse, és futtassa a Samsung Projector Manager programot.

A Samsung Projector Manager részleteiről lásd a 3-6-2. részt.

A webböngészőhöz való csatlakozás előtt ellenőrizze a hálózati kapcsolatot a számítógép és a projektor között. Ha a hálózati kapcsolat megszűnik, a Web böngésző ablak nem biztos, hogy elérhető.

• A webböngésző használatához a számítógépnek a következő minimális rendszerkövetelményeknek kell megfelelnie:

• RAM: Legalább 10 MB

• Merevlemez kapacitása: Legalább 10 MB

• Kijelzőfelbontás: Legalább 640 x 480

• Támogatott operációs rendszer: Microsoft Windows XP, Windows Vista

• Webböngésző: Microsoft Internet Explorer 6-os vagy későbbi verzió, Netscape Navigator 9-es vagy későbbi verzió, Mozilla FireFox 3.0.x vagy későbbi verzió, Google Chrome.

1. Kapcsolódás

• Adja meg a projektor IP-címét a webböngésző címsorában.

A [MENU] gomb megnyomásával és a <Setup> <Network> <IP Setting> kiválasztásával kiderítheti a projektor IP címét.

• Megjelenik a Network Projector ablak. A Network Projector ablak vezérlőelemeinek részleteit lásd a 3-5, A képernyő- beállító menü használata című részben.

• A „A képernyő-beállító menü használata” alatt felsorolt funkciók némelyike nem használható a webböngészőben, mert a hálózat korlátozza a távvezérlést.

Használat 3-6

3-6-2. Projektorkezelés számítógépes szoftver segítségével

Egynél több projektort felügyeletéhez és irányításához használja a Samsung Projector Manager szoftvert.

Ha a Samsung Projector Manager programot telepíti vagy használja a számítógépén, rendszergazdaként kell bejelentkeznie.

Ha a személyes bejelentkezési adataival jelentkezik be, teljes rendszergazda-jogosultsággal kell rendelkeznie.

• A Samsung Projector Manager használatához a számítógépnek a következő minimális rendszerkövetelményeknek kell megfelelnie:

• RAM: Legalább 10 MB

• Merevlemez kapacitása: Legalább 10 MB

• Kijelzőfelbontás: Legalább 640 x 480

• Támogatott operációs rendszer: Microsoft Windows XP, Windows Vista

1. A Samsung Projector Manager telepítése

• Kattintson a mellékelt CD-lemezen a „Samsung Projector Manager” lehetőségre.

• Végezze el a telepítést a számítógép képernyőjén megjelenő utasítások szerint.

2. A Samsung Projector Manager futtatása Ha megtörtént a Samsung Projector Manager telepítése és a projektor network setup beállítása, a Samsung Projector Manager használatra kész.

• Kattintás a következőre: Start > Samsung Projector > Samsung Projector Manager

• Megjelenik a <Samsung Projector Manager> ablak.

3. A Samsung Projector Manager használata

• A projektorok csoportosítása és regisztrálása

• A számítógéphez csatlakoztatott projektorok automatikus kereséséhez nyomja meg a <Tools>→<Auto Search> gombot.

• A projektorok csoportosításához vagy regisztrálásához válassza a<List>→<Projector> pontot, jobb egérgombbal

3-6 Használat

kattintson a <Network Projector> pontra a <Projector List> alatt, majd válassza ki az <Add Projector> lehetőséget.

• A regisztráláshoz töltse ki a <Projector Name>, <IP Address>és <Group Name> mezőt, majd nyomja meg az <ADD> gombot.

A csoport, melynek nem adta meg a nevét, automatikusan a <Default Group>. elnevezést kapja. A regisztrált projektorok eltávolításához és/vagy átnevezéséhez kattintson a jobb egérgombbal, majd válasszon a <Delete> és/vagy <Rename> lehetőségek közül.

Ha a regisztrációt követően a projektor nem jelenik meg a <Projector List >listában, ellenőrizze, hogy megfelelő- e a hálózati kapcsolat és a hálózat beállítása. További információkért és útmutatásért lásd a 2-17., Kapcsolódás a hálózathoz valamint a 3-5-3., <Setup>→<Network> című részt.

A regisztrált projektor adatainak elmentéséhez vagy betöltéséhez válassza a <File>→<Export Config> pontot.

• A projektor kezelése

• Valósidőben ellenőrizheti a projektor izzójának állapotát, a hőmérsékletet, működést, hibákat stb.

: Megtekintheti a projektor aktuális Name, IP Address, Group, Power On/Off és LAMP lifespan állapotát, valamint a

működési hibákat (amelyeket ikonok jelenítenek meg) stb.

A Samsung Projector Manager ikonokkal jelzi a projektor állapotát. Az ikonokat az alábbi táblázat tartalmazza. Ha az ikonok a projektor meghibásodását jelezik, lásd „A hibakijelzések törlése” című részt a 3-4., LEDjelzőfények című fejezetben.

Használat 3-6

Figyelmeztető és hibajelző állapotikonok

IKONOK

STATUS (állapot)

Hiba Az izzó védőfedele nincs teljesen lezárva.

Hiba Az izzó nem működik megfelelően.

Hiba Az izzó elérkezett az élettartama végére. Az izzót ki kell cserélni.

Hiba Az 1. hűtőventilátor nem működik megfelelően.

Hiba Az 2. hűtőventilátor nem működik megfelelően.

Hiba Az 3. hűtőventilátor nem működik megfelelően.

Hiba Az 4. hűtőventilátor nem működik megfelelően.

ÁLLAPOT MŰKÖDÉS

Lásd a „A hibakijelzések törlése” című rész 2. lépését.

Lásd a „A hibakijelzések törlése” című rész 5. lépését.

Lásd a „A hibakijelzések törlése” című rész 1. lépését.

Hiba Az 5. hűtőventilátor nem működik megfelelően.

Hiba Az 6. hűtőventilátor nem működik megfelelően.

Figyelem

Hiba

Figyelem A levegőszűrő elérkezett az élettartama végére. A levegőszűrőt ki kell cserélni.

Figyelem A levegőszűrőt eltömítette a por. A levegőszűrőt meg kell tisztítani.

Hiba A levegőszűrőt eltömítette a por. A levegőszűrőt meg kell tisztítani.

Hőmérsékletszint-jelző ikonok

A projektor belső hőmérséklete a határérték fölé emelkedett.

Lásd „A hibakijelzések törlése” című rész 4. lépését.

IKONOK STATUS (állapot) ÁLLAPOT MŰKÖDÉS

Hőmérséklet ikonok

3-6 Használat

A projektor belső hőmérséklete normális (készenléti mód).

A projektor belső hőmérséklete normális (alacsony).

A projektor belső hőmérséklete normális (közepes).

Nincs. Ez normális jelenség.

IKONOK STATUS (állapot) ÁLLAPOT MŰKÖDÉS

Hőmérséklet ikonok

A projektor belső hőmérséklete normális (kissé emelkedett).

A projektor belső hőmérséklete magasabb a megengedettnél.

A projektor belső hőmérséklete túl magas. A projektor automatikusan kikapcsol.

Nincs. Ez normális jelenség.

Lásd a „A hibakijelzések törlése” című rész 3. lépését.

Lásd „A hibakijelzések törlése” című rész 4. lépését.

• A projektorok kezelése

: A <Projector List> ikonjainak használata (csak a megtekintési ablakban „V” jelzéssel ellátott projektorok

esetében)

(Refresh): A projektor állapotának frissítése.

(Power On): A projektor bekapcsolása.

(Power Off): A projektor kikapcsolása.

(Switch Source): A forrás kiválasztása a következő lehetőségek közül: HDMI, S-VIDEO, AV, PC, MP.

(Blank Off/Blank On): A projektor által kivetített kép be- vagy kikapcsolása.

(Mute Off/Mute On): A projektor hangjának némítása/a némítás visszavonása.

(Adjust Aspect Ratio): A projektor képarányának beállítása 16:9-re vagy Normal-ra.

• Ha a csatlakoztatott forrás nem rendelkezik a <Media Play> funkcióval, az <MP> lehetőség nem választható ki a forráslistából.

• Ha a projektor nem rendelkezik [S-VIDEO IN] csatlakozóval, nem használható az <S-VIDEO> forrás.

: Kapcsolódás a Web browser funkcióhoz a Samsung Projector Manager programból.

Ha a Samsung Projector Manager programmal csatlakozik a webböngészőhöz, több különböző funkció használatára nyílik módja. A webböngészőhöz való csatlakozáshoz válassza ki a megfelelő projektort, kattintson a jobb egérgombbal és válassza ki a <WebControl> pontot.

Használat 3-6

Ha nem sikerül csatlakozni az internetböngészőhöz, ellenőrizze, hogy a hálózati kapcsolat konfigurációja (lásd a 2-17, Hálózati csatlakozás című részben) és a hálózat beállításai (lásd a 3-5-3, Setup > Network című részben) megfelelőek-e.

A projektor Samsung Projector Manager programmal és Web browser-rel történő egyidejű működtetése a számítógép lelassulását vagy működési hibát eredményezhet.

• A <Schedule> funkció használata A <Schedule> funkció használata hatékonyabbá teszi a projektorok kezelését. A <List>→<Schedule> pont kiválasztása esetén megjelenik a következő ablak.

A képernyőn négy gomb látható:

• <New>: Projektor létrehozása, melyhez ütemezést állíthat be.

• <Delete >: A kijelölt projektorhoz tartozó ütemezés törlése.

• <Delete All> : Az összes projektorhoz tartozó ütemezés törlése.

• <Edit> : A kijelölt projektorhoz tartozó ütemezés szerkesztése.

• A New Schedule regisztrációja. Új ütemezés regisztrálásához kövesse az alábbi lépésekben foglaltakat:

1. Nyomja meg a <New> gombot. Megjelenik a New Schedule képernyő.

2. Jelölje ki a <Select Projectors> mezőben azokat a projektorokat, melyekre az új ütemezést vonatkoztatni kívánja. Projektor kijelölésekor pipa jelenik meg a projektor bal oldalán levő jelölőnégyzetben.

3. Állítsa be a <new schedule> <Title>, <Repeat>, <Time> és <Work> pontját, majd adja meg az ütemezés leírását a <Description> mezőben. Az elemek magyarázatát lásd alább.

-<Title> : Az ütemezés neve.

-<Repeat> : Az ütemezés ismétlése (<Once> - Csak egyszer történik meg, <Every> - Ismétlés dátumának megadása).

-<Time> : Az ütemezés végrehajtásának ideje.

-<Work >: A forrás kiválasztása, illetve a <Power On>/<Power Off> lehetőség kiválasztása.

-<Description> : Az ütemezés részletes leírása.

4. Az adatok megadása után nyomja meg az <ADD> gombot. Megtekintheti az ütemezés regisztrálási előzményeit. Megtekintheti az ütemezés állapotát is. Az állapotkódok a

3-6 Használat

következők:

-<Complete>: Az ütemezés kész.

-<Waiting>: Az ütemezés végrehajtásra vár.

-<Running>: Ismétlődő ütemezés van folyamatban.

• A bejegyzett ütemezés elmentéséhez vagy betöltéséhez válassza a <File>→<Export Config> pontot.

• Ha használni szeretné az <Import Config> opcióval betöltött ütemezést, először be kell töltenie a projektoradatokat.

• Egyéb beállítások A menüsáv <Tools> eleme alatt két menüelem található: <Configure Monitoring Items> és <Options>.

- <Configure Monitoring Items> A <Configure monitor items segítségével kiválaszthatja a megtekintési ablakban megjelenő elemeket. Az elemek

kiválasztása után megadhatja azok prioritását úgy, hogy le-fel mozgatja az elemeket a megjelenítendők listájában.

- <Options> <Automatically Run> – A számítógép bekapcsolásakor automatikusan elindul a Samsung Projector Manager. <Minimize to system tray> – A Samsung Projector Manager elhelyezése a tálcán. A <File> pontban két lehetőség közül választhat.

- <File> →<Export Config>: A beállítások mentése a Samsung Projector Manager program megfelelő mappájába, a megfelelő fájlnév alatt.

- <File> →<Import Config>: Tárolt konfigurációs fájl importálása. A Samsung Projector Manager beállítása a tárolt konfigurációkra.

Használat 3-6

4 Media Play funkció

4-1 Az USB-tárolóeszköz csatlakoztatása, elővigyázatossági intézkedések

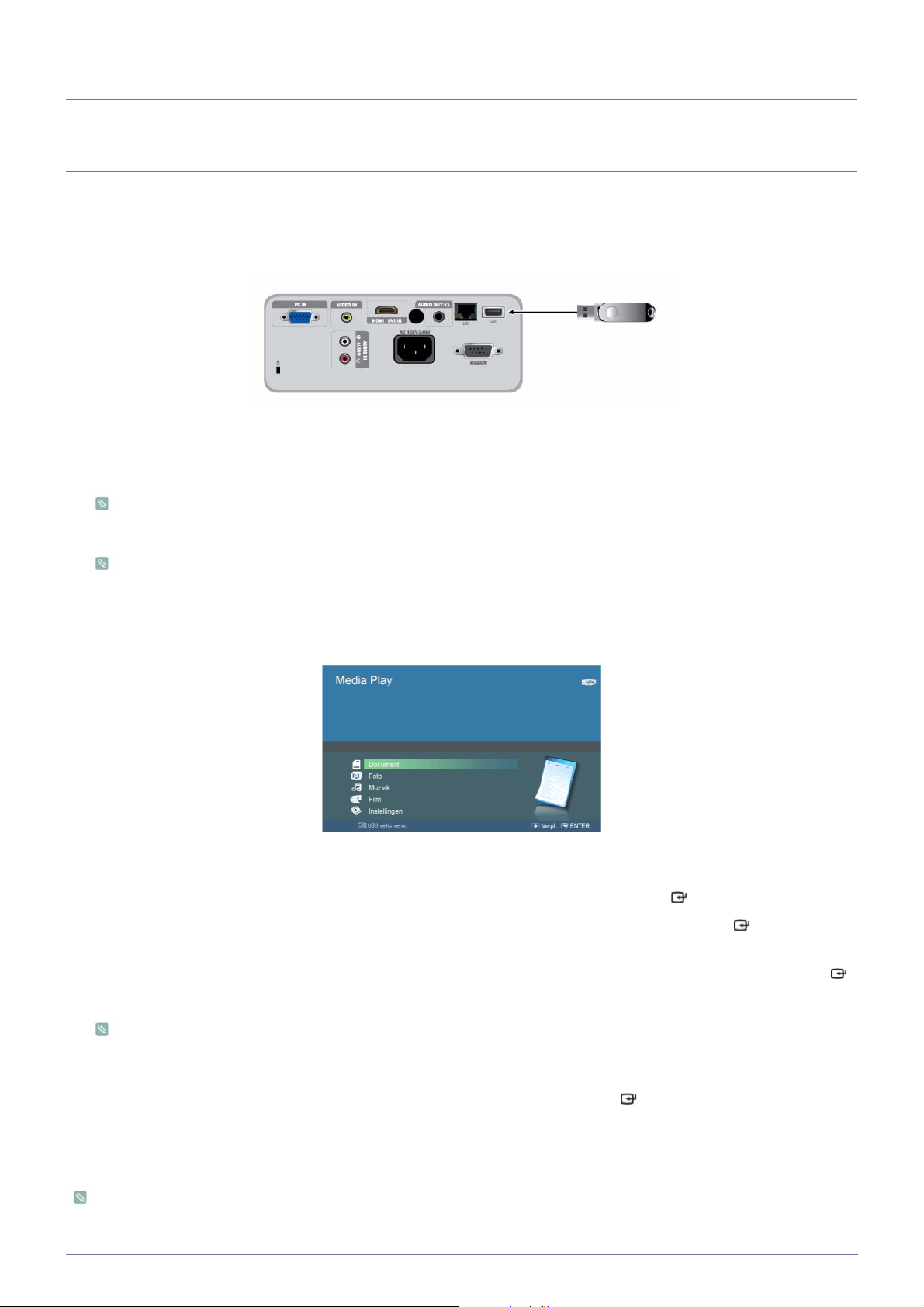

4-1-1. USB-eszköz csatlakoztatása

1. Csatlakoztassa az USB-tárolóeszközt a projektor hátoldalán található USB porthoz.

- Megjelenik a <Media Play> menü főoldala.

A <Media Play> főoldala a [MENU] gomb megnyomásával és az <Input>→<Source List>→<Media Play> lehetőségek kiválasztásával is megjeleníthető.

• Támogatott fájlrendszerek: FAT, FAT32 (az NTFS nem támogatott.)

• A több partíció használata nem támogatott.

• A projektor nem kompatibilis a multi-card kártyaolvasóval és az USB hubbal.

<Eszköz kiválasztása>

2. Lépjen a megjeleníteni kívánt médiatípusra a ▲/▼ gombok segítségével, majd nyomja meg a gombot .

3. Lépjen a <Internal Memory> vagy az <USB> opcióra a ▲/▼ gombok segítségével, majd nyomja meg a [ ] gombot.

4. Lépjen a megjeleníteni kívánt fájlra vagy mappára, illetve a ▲/▼ gombok segítségével nyissa meg, majd nyomja meg a

gombot .

A dokumentum, zene és film mappákhoz tartozik egy szám, amely a mappa mellett látható, és mutatja, hogy hány darab dokumentum, zene és filmfájl található az adott mappában. A Képek mappáknál a kijelzőn megjelenik a fénykép fájlok száma, mikor belép a mappába.

5. Lépjen a megjeleníteni kívánt fájlra a ▲/▼ gombok segítségével, majd nyomja meg a gombot .

4-1-2. Az USB-tárolóeszközök használatával kapcsolatos óvintézkedések.

• A készülék nem támogatja a Multi-Card kártyaolvasókat.

• A készülék nem működik, ha az USB-tárolóeszköz USB-elosztón keresztül van csatlakoztatva.

4-1 Media Play funkció

• A szabványos USB-specifikációnak meg nem felelő termékek nem mindig működnek megfelelően.

• Az automatikus felismerési alkalmazással, illetve saját illesztőprogrammal rendelkező USB-tárolóeszközök nem mindig megfelelően működnek.

• A csak kijelölt meghajtót használó USB-tárolóeszközöket nem mindig ismeri fel a készülék.

• Az USB-tárolóeszközök felismerésének sebessége készüléktípusonként változó.

• Amikor használatban van a csatlakoztatott USB-tárolóeszköz, ne húzza ki a készülékből, és ne kapcsolja ki a készüléket. Ellenkező esetben megsérülhet az USB-tárolóeszköz és az azon tárolt fájl(ok).

• Csak normál fájlokat tartalmazó USB-tárolóeszközt használjon, A rendellenes fájlok zavart okozhatnak a működésben, illetve előfordulhat, hogy a fájlokat nem lehet lejátszani.

• Az USB-tárolóeszközöket a Windows által támogatott FAT vagy FAT32 fájlrendszerrel kell formázni (a FAT32 az ajánlott formátum). <Ha az USB-tárolóeszköz egy másik fájlrendszerben került formázásra, előfordulhat, hogy a Media Play nem megfelelően fog működni.

•A külső áramforrásról működő USB-tárolóeszközöket kérjük, csatlakoztassa a külső áramforrásra.

• Az USB-eszközt az ahhoz mellékelt USB-kábellel kösse össze a projektorral. (A külső eszközök és az azokhoz mellékelt kábelek beszerzésével kapcsolatos további információkért forduljon azok gyártójához.)

• A jelölt szabványoknak meg nem felelő kábelek használatából eredő, és bármelyik külső készülékben fellépő hibák esetén nem garantáljuk a Media Play megfelelő működését.

• Mivel az USB-tárolóeszközökön található adatok megsérülhetnek, az adatveszteség elkerülése érdekében készítsen biztonsági másolatot a fontos adatokról.

• A projektor a gyökérmappához képest legfeljebb négy szint mélységig támogatja az USB-tárolóeszközökön található almappákat. Továbbá, a készülék nem ismeri fel azokat a mappákat, amelyekben a fájlok száma (beleértve a mappákat is) meghaladja a 2900-at. Továbbá, ha az USB-tárolóeszközön nagy mennyiségű fájl található, az egyes fájlok megjelenítése több időt vehet igénybe.

• Ha a készülékhez csatlakoztatott külső memóriaeszköz nem működik,

próbálja ki, hogy számítógéphez csatlakoztatva működik-e. Ha ekkor sem működik megfelelően, forduljon a memóriaeszköz gyártójának szervizközpontjához vagy ügyfélszolgálatához.

Media Play funkció 4-1

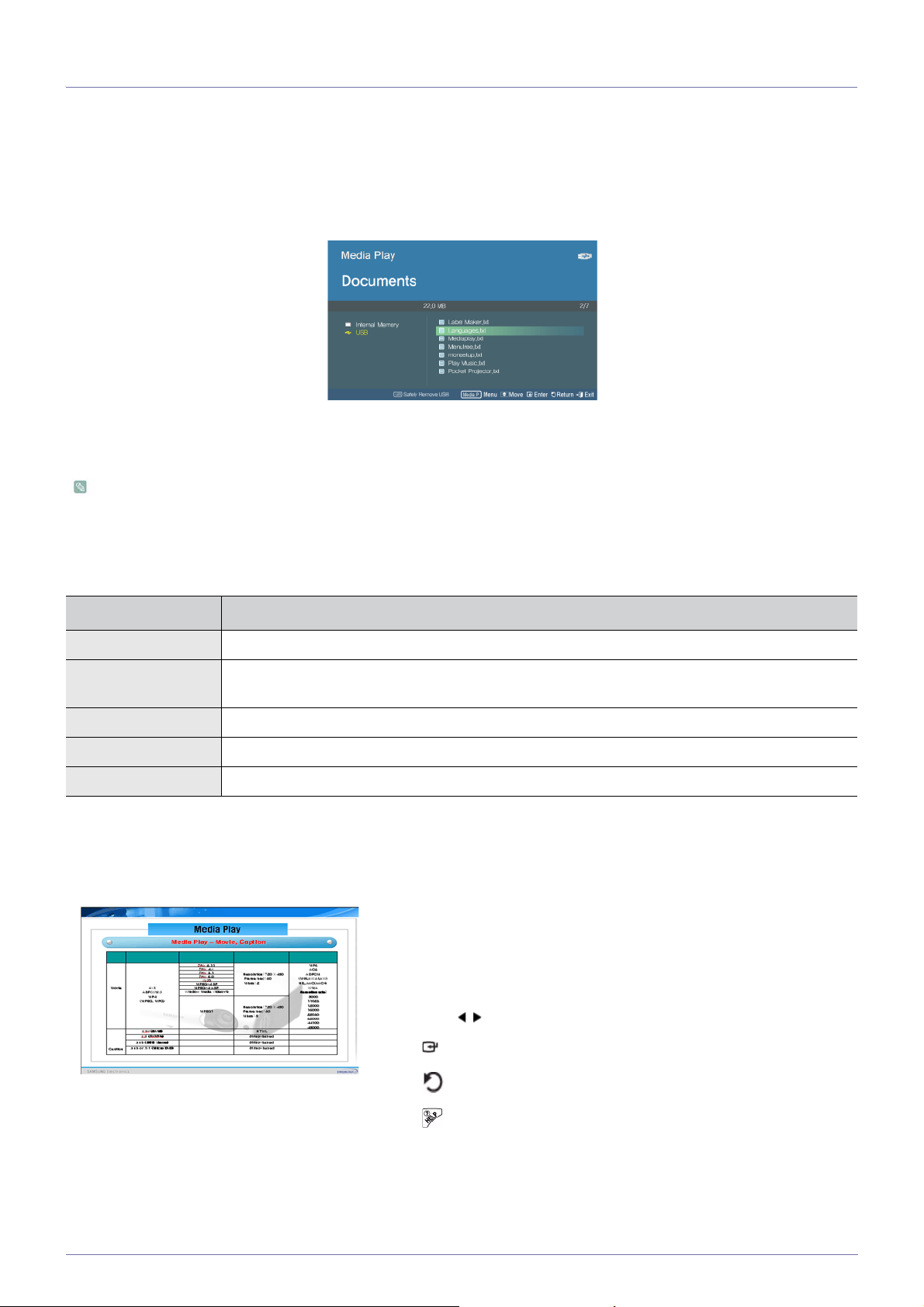

4-2 Dokumentumok

Az USB memória eszközre illetve a projektor belső memóriájába mentett dokumentumokat különböző formátumokban is megtekintheti.

A menü megjelenítése a Dokumentumok képernyőből.

A Dokumentumok képernyő.

A MEDIA.P gomb megnyomásakor a lenti menü megjelenik, közben a Dokumentumok képernyő is látható.

• Ha épp egy képet vagy egy elemet jelenít meg, majd megnyomja a MEDIA.P gombot, a kiválasztott elemhez tartozó menü is megjelenik.

• A jelenlegi nyelvi beállításoktól függően a mappa és fájl elnevezések, illetve a dokumentum szövegek sérülhetnek. Ha ez bekövetkezik, nyomja meg a MENU gombot, és módosítson a nyelvi beállításokon a Option-ben található

Language opciónál.

MENÜ ELEM LEÍRÁS

View A dokumentum megjelenítése.

Copy Ha a külső memória eszköz (USB memória eszköz) csatlakoztatása megtörtént, az azon található fáj-

lok átmásolhatók a projektor belső memóriájába, illetve onnan vissza a külső eszközre.

Copy All Files Az összes fájl másolása a belső, illetve külső memóriába.

Delete A kijelölt fájl törlése.

Delete All Files Valamennyi fájl törlése a mappából.

A menü megjelenik, mikor megnyit egy dokumentumot.

A kívánt fájl kiválasztása a projektoron vagy a távirányítón található ▲/▼ gombok segítségével .

A távirányító használata a dokumentum megjelenítésekor

• MEDIA.P : A dokumentumok menü megnyitása

• ∧ PAGE ∨ :

• ▲/▼/ / : Iránygombok

• : A dokumentum nagyítása

Az előző vagy a következő oldalra lépés

Ugrás az Excel fájl előző vagy következő lapjára

• Visszatérés az előző lépéshez

• : A rendelkezésre álló gombok adatainak megtekintése

Ha megnyomja a [MEDIA.P] gombot a dokumentum megjelenítése közben, a következő menü jelenik meg.

4-2 Media Play funkció

MENÜ ELEM LEÍRÁS

Zoom A dokumentum nagyítása vagy kicsinyítése.

• <Zoom In> : A dokumentum nagyítása (25%-os ugrásokkal 100% és 500% között).

• <Zoom Out> : A dokumentum méretének csökkentése.

• <Custom> : A kép nagyítása vagy kicsinyítése adott százalékkal.

• <100%> - <200%> - <300%> - <400%> - <500%>

A dokumentum nézet nagyítása vagy kicsinyítése a távirányítón található vagy a gomb segítségével.

Page Navigation Azonnali ugrás a kívánt oldalra.

• A / és a / gombok segítségével adja meg az oldal sorszámát, az előnézet ablakban ellenőrizze az oldal sorszámát a képernyő jobb felső sarkában, majd az adott oldalra való ugráshoz válassza a <Go> opciót.

Page Map A zoom tartomány megjelenítése.

• <Off> - <On>

• Ha rázoomol egy adott oldalra, a felnagyított terület megjelenik a Page Map ablakban a jobb felső sarokban.

• Ha nem zoomolt rá az oldalra, a Page Map ablak nem jelenik meg.

Aspect Ratio • <Fit to Screen> : A dokumentum megjelenítése a képernyő méreteinek megfelelően.

• <Original Fit > : A dokumentum megjelenítése eredeti méretben.

• <Fit to Width > : A dokumentum megjelenítése a képernyő szélességének megfelelően.

• <Fit to Height> : A dokumentum megjelenítése a képernyő magasságának megfelelően.

Rotate A dokumentum elforgatása egy adott szögben.

A / gombok segítségével válassza ki a kívánt elforgatási szöget, majd nyomja meg a [ ] gombot.

•<0˚> - <90˚> - <180˚> - <270˚>

Csak PDF formátum esetén támogatott.

Encoding Ha karakter módosítás nélkül kívánja megnézni az adott szöveget (TXT), ki kell választania az ere-

deti nyelvet, amelyen a fájl létrehozásra került. A nyelv kiválasztása az iránygombok segítségével.

• <Korean> - <Central Europe> - <Cyrillic> - <Baltic> - <Greek> - <Turkish> - <Hebrew> - <Arabic>

- <Latin> - <Vietnam> - <Germany> - <Français> - <Norway> - <Thai> - <Japanese> <Simplified Chinese GBK> - <Traditional Chinese Big5>

(pl. A németül írt szövegfájl megtekintéséhez válassza a <Germany> nyelvet.)

• Néhány európai ország esetében ha a nyelv nem található a listában, válassza a Central Europe opciót.

• Az angolul készült fájlokat nem szükséges kódolni.

Video Clip Ezzel a funkcióval lejátszható a PowerPoint dokumentumhoz (.ppt) kapcsolódó videó. Válassza ki a

lejátszani kívánt videofájlt a diavetítésből.

• Csak olyan diavetítése esetén érhető el, amelyekhez kapcsolódik videoklip.

• A kapcsolódó videofájlnak ugyanabban a mappában kell lennie, amelyben az adott dokumentumfájl található.

• A támogatott fájlformátumokról tájékozódjon a „4-7 Támogatott fájlformátumok” című részben.

Media Play funkció 4-2

• A nagyobb méretű fájloknál hosszabb lehet a betöltési idő.

• Ha a fájl nem kompatibilis a szabványokkal, vagy ha sérült, előfordulhat, hogy a készülék nem működik megfelelően.

• Ha a fájl túl sok, a képernyőn megjelenítendő adatot tartalmaz, előfordulhat, hogy a készülék nem működik. Ha például egy Excel fájl túl sok adatot tartalmaz.

• A termék csak egyféle betűtípust támogat. Ha a képen más betűtípus szerepel, a Media Play által megjelenített kép eltérhet az eredeti képtől.

Például:

1. Megváltozhat a sortörés helye mondaton belül.

2. Megváltozhat az oldaltörések helye a MS Word dokumentumon belül.

- Ebben az esetben előfordulhat, hogy a dokumentum hiányosan jelenik meg a MS Word <Kép>, <Alakzatok> vagy <Objektum> pontjában megadott elrendezési tulajdonságoktól függően. (Az elrendezés tulajdonságaival kapcsolatos további információkat lásd az MS Word használati útmutatójában.)

• A készülék nem támogatja az eredeti fájlok bizonyos funkcióit. Például a PowerPoint fájlok animáció funkcióját.

• A készülék nem nyitja meg a kódolt fájlokat (DRM).

4-2 Media Play funkció

4-3 Fénykép

Az USB memória eszközre mentett, illetve a projektor belső memóriájából származó fényképekből készült diavetítés élvezetes megtekintése.

A Miniatűr Fotók képernyő menüjének megjelenítése

A Miniatűr Fotók képernyő.

A MEDIA.P gomb megnyomásakor a lenti menü megjelenik, közben a Miniatűr Fotók képernyő is látható.

• Ha épp egy képet vagy egy elemet jelenít meg, majd megnyomja a MEDIA.P gombot, a kiválasztott képhez illetve elemhez tartozó menü szintén megjelenik.

• A jelenlegi nyelvi beállításoktól függően a mappa és fájlnevek módosulhatnak. Ha ez bekövetkezik, nyomja meg a [MENU] gombot, és módosítsa a nyelvi beállításokat az <Option> pontban található

<Language> opció alatt.

MENÜ ELEM LEÍRÁS

Start Slideshow Diavetítés indítása.

Play Mode • <All Photos>: A fényképek megjelenítése a fájlnevek sorrendjének megfelelően.

• <Photo in Folder > : Egy adott mappában található fényképek megjelenítése a fájlnevek sorrendjének megfelelően.

• <Shuffle All Photos>: Egy adott memória eszközön található fényképek lejátszása véletlenszerűen.

• <Shuffle Photo in Folder>: Egy adott mappában található fényképek lejátszása véletlenszerűen.

• <Repeat One Photo>: Egy adott fénykép többszöri megjelenítése.

Copy Ha az USB memória eszköz csatlakoztatva van a projektorhoz, lehetséges fájlokat másolni az USB

eszközről a projektor belső memóriájába, illetve a belső memóriából az USB eszközre.

Copy All Files Az összes fájl másolása a belső memóriába, illetve az USB eszközre.

Delete A kijelölt kép törlése.

Delete All Files Az USB-tárolóeszközön rendelkezésre álló összes képfájl törlése.

Set as Background Egy adott kép beállítása háttérképként a Media Play főoldalán.

Set as Custom Logo A kiválasztott kép beállítása a projektor logójaként.

• Az opció használatához nyomja meg a [MENU] gombot, és lépjen a <setup> pontba. Ellenőrizze, hogy a <Background> pont a <Custom Logo> lehetőségre van-e állítva.

• Ha a képet felhasználói logóként szeretné alkalmazni, az ajánlott felbontás 600 x 300.

A funkció bemutatóban való használatához, mielőtt az USB-tárolóeszközre menti az általános szövegszerkesztő-fájlokat, konvertálja azokat képfájllá.

Például: a .ppt (Microsoft PowerPoint) fájlok → .jpg /.bmp /.gif fájlokká alakítása A .pdf (Adobe Acrobat) fájlok → .jpg fájlokká alakítása. Figyelmeztetés: A képfájlokat a bemutatóban látni kívánt sorrendben mentse az USB-tárolóeszközre.

Media Play funkció 4-3

Diavetítés

A kívánt fájl kiválasztása a projektoron vagy a távirányítón található ▲/▼ gombok segítségével .

A távirányító használata diavetítés közben:

• MEDIA.P : A fényképek menü megnyitása.

• / : Az előző vagy a következő fénykép megjelenítése.

• : A diavetítés szüneteltetése, illetve folytatása.

• : Visszatérés az előző lépéshez.

• : Csak a dokumentum és film menüben választható.

Ha megnyomja a [MEDIA.P] gombot a diavetítés lejátszása közben, a következő menü jelenik meg.

MENÜ ELEM LEÍRÁS

Stop Slideshow / Start

A diavetítés leállítása, illetve indítása.

Slideshow

Slideshow Setting <Transition> : A diavetítés módjának kiválasztása.

• <No Effect> - <Wipe> - <Blind> - <Box In/Out> - <Silk> - <Circle> - <Plus> - <Random> <Speed> : A diavetítés hosszának, az egyes diák vetítési idejének beállítása.

• <Fast> - <Normal> - <Slow > <Mode> : A kézi (megjelenítés egyenként) vagy az automatikus (diavetítés) lejátszás kiválasztása.

• <Auto> - <Manual>

Ha a <Manual> opciót választja, a projektoron található </> gombok segítségével válthat a fényképek között, illetve használhatja a távirányítón lévő / gombokat is.

Play Mode • <All photos > : Az összes rendelkezésre álló képfájl lejátszása.

• <Photo in Folder > : A kijelölt mappában található összes képfájl lejátszása.

• <Shuffle all photos > : Az USB-tárolóeszközön rendelkezésre álló összes képfájl véletlenszerű lejátszása.

• <Shuffle photo in Folder > : A kijelölt mappában található összes képfájl véletlenszerű lejátszása.

• <Repeat one photo > : Adott képfájl ismételt lejátszása.

Rotate A fénykép elforgatása adott szögben.

A [ ] gomb segítségével kiválaszthatja a használni kívánt elforgatási szöget.

•<90˚> - <180˚> - <270˚> - <Original>

Aspect Ratio • <Original Fit > : Eredeti méretben a képernyőnél kisebb méretű fénykép megjelenítése, illetve a

képernyőnél nagyobb méretű fénykép kicsinyítése a képernyő méretével arányosan.

• <Auto Fit > : A fénykép átméretezése a képernyőhöz a fénykép eredeti oldalarányának megtartásával (a kép egyes részei vízszintesen vagy függőlegesen levághatók).

• <Fit to Width > : A fénykép átméretezése a képernyő szélességének megfelelően.

• <Fit to Screen> : A fénykép oldalarányától függetlenül, annak nagyítása illetve kicsinyítése, hogy megfelelje a teljes képernyő méretnek.

Delete A kijelölt fájl törlése.

Set as Background Egy adott kép beállítása háttérképként a Media Play főoldalán.

4-3 Media Play funkció

MENÜ ELEM LEÍRÁS

Background Music • <On > : A háttérzeneként meghatározott zenék lejátszása a fájlnevek sorrendjében.

• <Off > : Az éppen hallható háttérzene leállítása.

• <Music Setting> : A diavetítéshez tartozó háttérzene beállítása.

Set as Custom Logo A kiválasztott kép beállítása a projektor logójaként.

• Az opció használatához nyomja meg a [MENU] gombot, és lépjen a <setup> pontba. Ellenőrizze, hogy a <Background> pont a <Custom Logo> lehetőségre van-e állítva.

• Ha a képet felhasználói logóként szeretné alkalmazni, az ajánlott felbontás 600 x 300.

Media Play funkció 4-3

4-4 Zene

Az USB memória eszközre mentett, illetve a projektor belső memóriájából származó zene fájlok élvezetes meghallgatása.

A Zenelista képernyő menüjének megjelenítése.

A Zenelista képernyő.

A MEDIA.P gomb megnyomásakor a lenti menü megjelenik, közben a Zenelista képernyő is látható.

• Ha épp egy képet vagy egy elemet jelenít meg, majd megnyomja a MEDIA.P gombot, a kiválasztott képhez illetve elemhez tartozó menü szintén megjelenik.

<Language> opció alatt.

MENÜ ELEM LEÍRÁS

Play Music Zenefájlok lejátszása.

Play Mode • <All musics > : Zenék lejátszása a fájlnevek sorrendjében.

• <Music in Folder> : Egy adott mappában található zenék lejátszása a fájlnevek sorrendjében.

• <Shuffle all musics > : Egy adott memória eszközön található zenék lejátszása véletlenszerűen.

• <Shuffle music in Folder > : Egy adott mappában található zenék lejátszása véletlenszerűen.

• <Repeat one music > : Egy adott zenefájl többszöri lejátszása.

Copy Ha a külső USB memória eszköz csatlakoztatva van a projektorhoz, az azon található fájlok átmásol-

hatók a projektor belső memóriájába, illetve onnan vissza a külső eszközre.

Copy All Files Az összes fájl másolása a belső, illetve külső memóriába.

Delete A kijelölt zenefájl törlése.

Delete All Files Az USB-tárolóeszközön rendelkezésre álló összes zenefájl törlése.

A zene lejátszása közben látható menü.

A kívánt fájl kiválasztása a projektoron vagy a távirányítón található ▲/▼ gombok segítségével .

A távirányító használata zenelejátszáskor:

• MEDIA.P : A zene menü megnyitása.

• / : Az előző, illetve a következő zenefájl lejátszása.

• : A zenelejátszás szüneteltetése, illetve folytatása.

• : Visszatérés az előző lépéshez.

• : Csak a dokumentum és film menüben választható.

Ha megnyomja a [MEDIA.P] gombot a zene lejátszása közben, a következő menü jelenik meg.

4-4 Media Play funkció

A jelenlegi nyelvi beállításoktól függően a zenefájlok információi módosulhatnak. Ha ez bekövetkezik, nyomja meg a [MENU gombot, és válasszon másik nyelvet a <Option> lehetőségnél található <Language> opciónál.

MENÜ ELEM LEÍRÁS

Play Mode • <All music> : Az összes rendelkezésre álló zenefájl lejátszása.

• <Music in Folder> : A kijelölt mappában található összes zenefájl lejátszása.

• <Shuffle all music> : Az összes rendelkezésre álló zenefájl véletlenszerű lejátszása.

• <Shuffle music in Folder > : A kijelölt mappában található összes zenefájl véletlenszerű lejátszása.

• <Repeat one music > : A kijelölt zenefájl ismételt lejátszása.

Media Play funkció 4-4

4-5 Film

Az USB memória eszközre mentett, illetve a projektor belső memóriájából származó videó fájlok élvezetes lejátszása.

A Filmlista képernyő menüjének megjelenítése

A Filmfájl képernyő.

A MEDIA.P gomb megnyomásakor a lenti menü megjelenik, közben a Filmlista képernyő szintén látható.

• Ha épp egy képet vagy egy elemet jelenít meg, majd megnyomja a MEDIA.P gombot, a kiválasztott képhez illetve elemhez tartozó menü szintén megjelenik.

<Language> opció alatt.

MENÜ ELEM LEÍRÁS

Play Movie Videofájlok lejátszása.

Play Mode • <All Movies > : A videó fájlok megjelenítése a fájlnevek sorrendjének megfelelően.

• <Movie in Folder > : Egy adott mappában található videó fájlok megjelenítése a fájlnevek sorrendjének megfelelően.

• <Shuffle All Movies> : Egy adott memória eszközön található videó fájlok lejátszása véletlenszerűen.

• <Shuffle Movie in Folder> : Egy adott mappában található videó fájlok lejátszása véletlenszerűen.

• <Repeat One movie> : Egy adott videó fájl többszöri lejátszása.

Copy Ha a külső USB memória eszköz csatlakoztatva van a projektorhoz, az azon található fájlok átmáso-

lhatók a projektor belső memóriájába, illetve onnan vissza a külső eszközre.

Copy All Files Az összes fájl másolása a belső, illetve külső memóriába.

Delete A kijelölt fájl törlése.

Delete All Files Valamennyi fájl törlése a mappából.

A film lejátszása közben látható menü

A kívánt fájl kiválasztása a projektoron vagy a távirányítón található ▲/▼ gombok segítségével .

4-5 Media Play funkció

A távirányító használata a videó lejátszásakor:

• MEDIA.P :A videó menü megnyitása

• / : Az előző, illetve a következő videó fájl lejátszása.

• : A videó lejátszás szüneteltetése, illetve folytatása.

• Visszatérés az előző lépéshez

• : A rendelkezésre álló gombok adatainak megtekintése

Ha megnyomja a [MEDIA.P] gombot a film lejátszása közben, a következő menü jelenik meg.

MENÜ ELEM LEÍRÁS

Play Mode • <All Movies > : Az összes rendelkezésre álló videofájl lejátszása.

• <Movie in Folder > : A kijelölt mappában található összes videofájl lejátszása.

• <Shuffle all movies > : Az összes rendelkezésre álló videofájl véletlenszerű lejátszása.

• <Shuffle movie in Folder> : A kijelölt mappában található összes videofájl véletlenszerű lejátszása.

• <Repeat one movie > : A kijelölt videofájl ismételt lejátszása.

Subtitle Setting • <Subtitle Setting>: a feliratok funkció <On> vagy <Off> állapotba állítása.

• <Language> : a felirat nyelvének beállítása.

• <Background> : a feliratok háttérbeállításainak módosítása.

• <On> - <Off>

• <Position> : a feliratok elhelyezkedési beállításainak módosítása.

• <Down> - <Up> - <Reset>

• A bekapcsolt felirat funkcióval csak a külső felirattal rendelkező videofájlok feliratai jeleníthetők meg.

• A támogatott feliratfájl-típusok táblázatba vannak foglalva. Lásd: 4-7. Támogatott fájlformátumok.

• Fontos, hogy a feliratfájlok és a videó fájl azonos könyvtárban legyenek.

• <Font> : a <Font Size>, <Font Color> és a <Shadow Effect> beállítások módosítása feliratoknál.

• <Font Size> : <Small> - < Middle> - <Large>

• <Font Color> : <White> - <Black> - <Red> - <Green> - <Blue> - <Yellow>

• <Shadow Effect> : <Off> - <On>

•<Sync> : eltérő videó és felirat fájl esetén.

• <- 0.5Sec> - <+0.5Sec> - <Reset>

Nem támogatott belső felirattal ellátott videó fájlok esetén.

Aspect Ratio A képernyő oldalarány beállításainak módosítása.

• <4:3> - <16:9> - <Original Ratio> - <Wide>

Media Play funkció 4-5

4-6 Beállítások

A ▲/▼/ gombok segítségével mozoghat, és hozzáférhet a lent felsorolt Beállítások menükhöz.

4-6 Media Play funkció

MENÜ ELEM LEÍRÁS

Options <Button Sound> : A gombvezérlő hangbeállításainak módosítása a <Media Play> menühöz.

• <Off> - <On> <Internal Memory Copy> : A belső memóriába másolni kívánt fényképek méretének módosítása.

• <Original Size> : Fényképek eredeti méretben történő másolása a belső memóriába.

• <Resized> : A fényképek méretének csökkentése az optimális képfelbontásnak megfelelően, majd másolás.

<Open Source License> : A nyílt forrásokra vonatkozó kérdéseivel és kéréseivel kapcsolatban forduljon e-mailben a Samsunghoz (vdswmanager@samsung.com).

Preference <Home Background> : Válassza ki a <Media Play> menüjének főoldalán megjeleníteni kívánt képet.

• <Default> : A projektor által sugárzott alapértelmezett kép megjelenítése.

• <Custom> : A felhasználó által kiválasztott háttérkép megjelenítése.

<DivX(R)VOD> : A projektor hitelesített regisztrációs kódjának megtekintése a DivX által biztosított VOD (Video on Demand) szolgáltatás használatakor.

DivX®VOD

MI AZ A DIVX VIDEO?

• A DivX® egy digitális videoformátum, amelyet a DivX, Inc. hozott létre. Jelen készülék egy DivX videók lejátszására alkalmas, DivX tanúsítvánnyal rendelkező eszköz. További információkért és olyan szoftvereszközökért, melyek segítségével DivX videoformátumba konvertálhatja fájljait, látogasson el a www.divx.com honlapra.

DivX tanúsítvánnyal rendelkező, ®max. 320 x 240-es DivX® videók lejátszására alkalmas készülék

Esetleg max. 720 x 480-es DivX® videók is lejátszatók

MI AZ A DIVX VIDEO-ON-DEMAND?

• Jelen DivX tanúsítvánnyal rendelkező® készüléket regisztrálni kell a DivX Video-onDemand (VOD) tartalmak lejátszásához. Regisztrációs kód generálásához lépjen be a DivX VOD pontba a készülék beállítási menüjében. Ezzel a kóddal lépjen be a vod.divx.com honlapra, ahol elvégezheti a regisztrációt, valamint tájékozódhat a DivX VOD szolgáltatásról.

Szabadalom száma: 7,295,673

Update/Reset • <Firmware Update > : A firmware frissítése.

Kérjük, olvassa el a 4-6-1 A Firmware frissítése részt.

• <Reset Settings > : A felhasználó által megadott beállítások indítása.

• <Product Information> : A projektor firmware verziójának és copyright információinak megjelenítése.

Safely Remove USB Az USB eszköz biztonságos eltávolítása.

Ha megjelenik a <You can remove the USB.> üzenet, az USB eszköz eltávolítható.

Media Play funkció 4-6

4-6-1. Firmware Update

A Samsung Electronics webhelyről http://www.samsung.com töltse le a legfrissebb firmware verziót, majd telepítse azt.

• Mivel a belső memóriára mentett adatok a frissítés során elveszhetnek, mindig készítsen az adatokról biztonsági másolatot.

• A frissítési művelet közben ne távolítsa el a külső memóriájú (USB) eszközt.

• A frissítési művelet közben ne nyomja meg egyik gombot sem.

• A frissítési művelet közben ne kapcsolja ki a projektort.

•Mikor befejeződött a frissítés, kapcsolja ki a projektort, távolítsa el a külső memória (USB) eszközt, majd ismét kapcsolja be a készüléket.

• Válassza a <Settings>→<Update/Reset>→<Product Information> opciót, és győződjön meg róla, hogy a szoftver verzió frissítése sikeresen lezajlott.

A szoftverfrissítést megelőzően!

1. Készítse elő az USB memória eszközt.

2. A Samsung Electronics webhelyről töltse le a számítógépre a legfrissebb firmware verziót.

3. Csatlakoztassa az USB memória eszközt a számítógéphez.

4. A letöltött szoftvert másolja az USB memória eszközre.

A szoftver frissítése

1. Csatlakoztassa az USB memória eszközt a projektorhoz.

2. Nyissa meg a <Media Play> főoldalát.

3. A <> [▲/▼] gombok segítségével lépjen be a Settings opcióba, majd nyomja meg a [ ] gombot.

4. A <> [▲/▼] gombok segítségével lépjen be a Update/Reset opcióba, majd nyomja meg a [ ] gombot.

5. Válassza a <Firmware Update> lehetőséget a [ ] gomb segítségével.

• A frissítés automatikusan elindul.

4-6 Media Play funkció

4-7 Használható fájlformátum

Használható fájlformátum

ELEM FÁJLKITERJESZTÉS

Dokumentum MS Word 97 ~ 2007 ( doc, docx )

Adobe PDF 1,2 ~1,7 ( pdf )

MS PowerPoint 97 ~ 2007 ( ppt, pptx )

MS Excel 95 ~2007 ( xls, xlsx )

Szöveg (txt)

Fénykép JPEG

• A progresszív formátum nem támogatott.

• A CYMK színmegjelenítés nem támogatott. (Fekete-fehérben jelenik meg.)

• A kivágás funkció nem támogatott (1024 x 768-nál nagyobb felbontás).

Zene MP3 (minta arány: 8~320 Khz)

WMA (minta arány: 8~384 Khz)

ELEM FÁJLKITERJESZTÉS KODEK

Film AVI

ASF(WMV) MP4 (MPEG, MPG)

Divx 3,11 Felbontás: 720 x 480

DivX 4,x

Divx 5,1

Divx 6,0

XviD

MPEG-4 SP

MPEG-4 ASP

Windows Media Video 9

MPEG1 Felbontás: 720 x 480

MEGJEGYZÉS

(MAXIMÁLIS

FELBONTÁS/

ÁTVITELI SEBESSÉG

STB.)

Képszám/mp: 30 Mb/mp: 2

Képszám/mp: 30 Mb/mp: 8

AUDIOKODEK

Támogatott formátumok MP3 AC3 ADPCM (MULAW,ALAW) AAC HE_AAC(AAC+) WMA Hang-mintavételezési

sebesség: 8000 11025 12000 16000 22050 24000 32000 44100 48000

Támogatott feliratformátumok

Media Play funkció 4-7

NÉV FÁJLKITERJESZTÉS FORMÁTUM

SAMI .smi HTML

SubRip .srt Sztring-alapú

SubViewer .sub Sztring-alapú

Micro DVD .sub vagy .txt Sztring-alapú

4-7 Media Play funkció

5 Hibaelhárítás

5-1 Mielőtt a szervizhez fordulna

Mielőtt márkaszervizhez fordulna, ellenőrizze a következőket. Ha a probléma továbbra is fennáll, forduljon a legközelebbi Samsung Electronics szervizközponthoz.

Hibajelenség Hibaelhárítás

Telepítés és csatlakoztatás

Menü és távirányító

A készülék nem kap áramot. Ellenőrizze a tápkábel csatlakozását.

Szeretném felszerelni a projektort a mennyezetre.

Nem lehet kiválasztani a külső forrást. Ügyeljen rá, hogy a videokábelek mindkét vége megfelelően

Nem működik a távirányító. Ügyeljen arra, hogy a megfelelő külső forrás legyen kiválaszt-

A mennyezetre szereléshez szükséges állvány külön vásárolható meg. Lépjen kapcsolatba a legközelebbi márkakereskedővel.

legyen csatlakoztatva a megfelelő aljzathoz. Ha a készülék nincs megfelelően csatlakoztatva, nem lehet kiválasztani.

va. Ellenőrizze az elemet a távirányítóban. Ha valami gond van

vele, cserélje ki megfelelő méretű, új elemre. Ügyeljen arra, hogy a távirányítót minden esetben az egység

hátoldalán levő érzékelőre irányítsa, legfeljebb 10 méter távolságból. Távolítson el minden akadályt, amely a távirányító és a termék között áll.

A távirányító érzékelőjének lámpával vagy más világító eszközzel történő közvetlen megvilágítása befolyásolhatja az érzékenységét, és a távirányító hibás működését okozhatja.

Ellenőrizze, hogy nem merült-e le az elem a távirányítóban. Ellenőrizze, hogy a projektor tetején található LED-állapotjelző

világít-e.

Bizonyos menüpontokat nem tudok kiválasztani.

Nézze meg, hogy a menü szürkén jelenik-e meg. A szürkén megjelenő menüelemek nem választhatók ki.

Hibaelhárítás 5-1

Hibajelenség Hibaelhárítás

Képernyő és külső forrás

Nem látható a kép. Győződjön meg róla, hogy a projektor tápkábele csatlakoz-

tatva van. Ügyeljen arra, hogy a megfelelő bemeneti forrás legyen kivál-

asztva. Ellenőrizze, hogy a csatlakozók megfelelően vannak-e csatla-

koztatva a projektor hátulján található aljzatokhoz. Ellenőrizze a távirányítóban lévő elemet. Ellenőrizze, hogy a <Color> és <Brightness> beállítások ne

legyenek a legalacsonyabb értéken.

Rosszak a színek. Állítsa be a <Tint> és a <Contrast> értékeket.

Nem tiszta a kép. Állítsa be a fókuszt.

Ellenőrizze, hogy a projektor nincs-e túl messze a vetítővászontól, vagy túl közel a vetítővászonhoz.

Furcsa hang. Ha többször is furcsa hangot tapasztal, vegye fel a kapcsolatot

a szervizközponttal.

Felgyullad az állapotjelző LED. Lásd a LED-jelzőfények című részt.

A képen vonalak láthatók. Képernyőzaj léphet fel a számítógép használatakor. Módosít-

sa a képernyő frekvenciáját (frissítési sebességét).

Nem jelenik meg a külső eszköz képe. Ellenőrizze a külső eszköz működési állapotát, és győződjön

meg arról, hogy a menübeállítások, például a <Brightness> és a <Contrast> megfelelőek-e a projektor menüjének <Mode> parancsképernyőjén.

Üres kék kép jelenik meg. Ügyeljen arra, hogy megfelelően csatlakoztassa a külső esz-

közöket. Ellenőrizze újra a csatlakozókábeleket.

A kép fekete-fehérben vagy furcsa színekben jelenik meg, illetve a kép túl sötét vagy túl világos.

A fentiek alapján ellenőrizze a menübeállításokat, így például a <Brightness >, a <Contrast> és a <Color> értékeket.

Ha bizonyos értékeket vissza szeretne állítania gyári alapértékekre, indítsa el a menüből a <Factory Default> funkciót.

5-1 Hibaelhárítás

Hibajelenség Hibaelhárítás

Network (Hálózat)

A webböngésző nem indul el. Ellenőrizze, hogy a számítógépnek milyen rendszerkövetelmé-

nyeknek kell eleget tennie a Web böngészőhöz való kapcsolódáshoz.

A webböngésző nem kapcsolódik a projektorhoz.

1. Ellenőrizze, hogy csatlakoztatta-e a tápkábelt a projektorhoz (lásd a 2-9. rész A tápkábel csatlakoztatása) című fejezetét.

2. Ellenőrizze, hogy a számítógép és a projektor hálózati környezete megfelelő-e (lásd a 2-17, Hálózati csatlakozás című részben).

3. Ellenőrizze, hogy a számítógéphez megfelelő hálózati kártyát választotta-e ki, ha a számítógépnek (kiszolgálónak) kettőnél több hálózati kártyája van.

Nem sikerült telepíteni a Samsung Projector Manager programot.

A projektor nem kapcsolódik a Samsung Projector Manager programhoz.

Ellenőrizze a Samsung Projector Manager számítógépes rendszerkövetelményeit.

1. Ellenőrizze, hogy az <IP Setting>, illetve a számítógép és a projektor közötti hálózati kapcsolat megfelelő-e.

2. Ha a projektor <IP Setting> értéke <Automatic>, ellenőrizze, hogy a számítógép és a projektor egyazon hálózaton vannake. Ha eltérőek a hálózatok, végezze el a kiszolgáló IP-konfigurálását a <Server IP Setting> opció segítségével.

3. Ellenőrizze, hogy a projektor hozzáférését gátolja-e a számítógép Windows-tűzfala.

4. Ha továbbra is sikertelen a Samsung Projector Manager programhoz való kapcsolódás, távolítsa el a szoftvert, majd telepítse újra.

A Samsung Projector Manager program eltávolítása.

A Samsung Projector Manager eltávolításához használja az [Add or Remove Programs] opciót. A Samsung Projector Manager Windows XP-ből történő eltávolításához kövesse az alábbi lépéseket:

1. Válassza a[Control Panel] lehetőséget a [Start] menüből. (Windows XP)

2. Futtatás [Add or Remove Programs].

3. Válassza a Samsung Projector Manager lehetőséget a [Add or Remove Programs]-n belül, majd kattintson a [Change/ Remove] opcióra.

4. A „Yes” lehetőség kiválasztásával megkezdődik a szoftver eltávolítása.

5. Kövesse a képernyő

n megjelenő ut

asításokat.

A Windows egyéb verzióinál szintén hasonló lépéseket kell követni eltávolításkor.

Hibaelhárítás 5-1

Hibajelenség Hibaelhárítás

Media Play funkció

Az USB-tárolóeszközön található videofájl lejátszása közben nincs hang.

Ellenőrizze a videofájl hangformátumát. A nem támogatott formátumoknál (ilyen például az AC3) nem

működik a hang. Videokonvertálóval konvertálja támogatott formátumúra a

hangformátumot.

A lejátszás alatt lévő videónál nem jelenik meg a felirat.

Nyomja meg a [MEDIA.P] gombot a képernyőn, ahol a videolejátszás történik, majd ellenőrizze, hogy a <Subtitle Setting> az <On> lehetőségre van-e állítva.

A bekapcsolt feliratfunkcióval bíró videó megtekintéséhez a videó fájlnak külső feliratfájllal kell rendelkeznie.

A támogatott feliratfájl formátumokról kérjük, tájékozódjon a 47 Támogatott fájlformátumok részből.

Fontos, hogy a feliratfájl és a videó fájl azonos mappában legyenek.

A <Media Play> funkció nem működik. Állítsa vissza a <Media Play> módot a [MENU] gomb segítsé-

gével, majd válassza a <Setup>→<Reset>→<Media Play>→<Recovery Mode> lehetőséget.

Ha a probléma továbbra is fennáll, töltse le az USB eszközre a legfrissebb firmware verziót, csatlakoztassa az USB eszközt a projektorhoz, majd futtassa a Setup>→<Reset>→<Media Play>→<System Reset lehetőséget.

A firmware legfrissebb verziója a "http:// www.samsung.com/" oldalról tölthető le.

A mappa és a fájl elnevezése, illetve a dokumentum tartalma sérül.

Ez akkor következik be, ha a mappa vagy a fájl nyelve eltér attól, amely a termék esetében a megjelenítendő nyelvként kiválasztásra került.

A [MENU] gomb segítségével válassza ki a megfelelő nyelvet a Képbeállítások menüben az <Option>→<Language> lehető- ségnél.

A fájl megnyitása nem lehetséges. Előfordulhat, hogy a termék által nem támogatott formátumú,

illetve egyedileg biztosított fájlok nem nyithatók meg. Ellenőriz- ze a fájlformátumot a "4-7. Támogatott Fájlformátumok" résznél, vagy kapcsolja ki a biztonsági beállításokat.

A dokumentum betűtípusa eltér az eredetitől. A termék egyféle betűtípust támogat. Sor kerül az eltérő betűtí-

pussal létrehozott dokumentumok átalakítására a támogatott betűtípussal, majd a megjelenítésre.

A csatlakoztatott USB nem működik. Ellenőrizze, hogy az USB megfelelően csatlakozik-e az USB

porthoz. Amennyiben megfelelő a csatlakoztatás, a Media Play képernyő jobb felső sarkában megjelenik az USB.

A sérült USB eszközök nem csatlakoztathatók és rendellenes működést okozhatnak. Formázás után próbálja ismét csatlakoztatni az USB-t, vagy használjon egy másik USB eszközt.

Még az USB használata előtt tájékozódjon a "4-1. USB - Az USB tárolóeszköz csatlakoztatása, egyéb óvintézkedések" résznél.

A fájlok nem másolhatóak, bár elegendő üres hely található a belső memórián.

A rendelkezésre álló hely kisebb lehet, mint a másolni kívánt fájlok mérete, töröljön más fájlokat, majd próbálkozzon ismét a másolással. (A rendelkezésre álló tárolókapacitás 59MB)

5-1 Hibaelhárítás

6 További információ

6-1 Műszaki leírás

TÍPUS SP-M205W SP-M225W SP-M255W

Panel Size 0,59" 3P LCD

Felbontás WXGA (1280 x 800)

Képarány 16 : 10

Teljesítmény Áramfogyasztás 240 W 240 W 260 W

(Készenlét: 1 W alatt) (Készenlét: 1 W alatt) (Készenlét: 1 W alatt)

Feszültség 100–240 V AC, 50/60 Hz

Izzó Áramfogyasztás 180 W 180 W 200 W

Élettartam 3.000 óra (Eco: 5.000 óra)

Méret 279 x 229 x 79 mm

Súly 2,7 Kg

Főbb jellemzők Fényerő ISNA 005.2ISNA 002.2ISNA 000.2

Kontraszt 2000:1 (Csak Dinamikus képmód esetén)

Vetítési tartomány 1 m ~ 14 m

Keystone Automatikus: Függőleges(±20˚) / manuális: Függőleges(±20˚)

Network (Hálózat) Wired LAN Port(RJ45), 10 Mbps

Zoom beállítás Manuális

Fókuszbeállítás Manuális

Képméret (képátló) Képátló 30–400"

Objektív F = 1,7 ~ 1,87, f = 19,2 mm ~ 23 mm

Zoom arány 1 : 1,2

Bemenő jel D-sub 15p Analóg RGB, analóg YPbPr

HDMI Digitális RGB, digitális YPbPr

1 db RCA Kompozit videó

Media Play USB támogatás

Hangszóró 7 W (monó)

Felhasználói környezet

Hőmérséklet és páratartalom Üzemi : hőmérséklet 5 ˚C ~ 35 ˚C (41 ˚F ~ 95 ˚F),

páratartalom : 20 % ~ 80 % (nem kondenzáló)

Tárolási : hőmérséklet -10 ˚C ~ 60 ˚C (14 ˚F ~ 140 ˚F), páratartalom : 10 % ~ 90 % (nem kondenzáló)

Zaj Eco: 31 dB, Bright : 35 dB

Ezt a B osztályba tartozó berendezést otthoni és irodai használatra tervezték. Otthoni használatra szánt berendezés az elektromágnes interferencia szerinti besorolás alapján. Minden térben használható. Az A osztályú besorolás irodai használatra alkalmas készüléket jelöl. Az A osztályú besorolás nagyobb teljesítményt, a B osztályú besorolás ellenben alacsonyabb elektromágneses hullámkibocsátást takar.

További információ 6-1

Az LCD-projektor LCD-panele többszázezer képpontból épül fel. Más képmegjelenítőkhöz hasonlóan, az LCD-panel is tartalmazhat hibás, azaz nem működő képpontokat. A készüléken levő hibás képpontok beazonosításának feltételeit és az LCD-panelen levő megengedett hibás képpontok számát szigorú előírások szabályozzák az LCD-panel gyártója és a Samsung Electronics között, a vonatkozó szabványok szem előtt tartása mellett. A képernyőn levő hibás képpontok nem befolyásolják a képernyő általános minőségét és a készülék élettartamát.

6-1 További információ

6-2 RS232C parancstábla

Kommunikációs formátum (megfelel az RS232C szabványnak)

• Átviteli sebesség: 9600 bps

• paritás: Nincs

• Adatbitek: 8, stop bit: 1

• Áramlásszabályozás: Nincs

Soros kommunikációs protokoll

1. Parancs csomag struktúra [7 bájt]

0x08 0x22 cmd1 cmd2 cmd3 érték CS

• A parancs csomag összesen 7 bájtból áll.

• A 0x08 és a 0x22 bájt azt jelzi, hogy a csomag soros kommunikációhoz tartozik.

• A következő 4 bájt a felhasználó által definiálható előredefiniált parancs.

• Az utolsó bájt az aktuális csomag érvényességét ellenőrző ellenőrző összeg.

• Header [2 Byte]: A 0x08 és 0x22-höz kötött előredefiniált értékek.

• Cmd1 [1 Byte]: A parancslistában definiált kód első értéke (hexadecimális)

• Cmd2 [1 Byte]: A parancslistában definiált kód második értéke (hexadecimális)

• Cmd3 [1 Byte]: A parancslistában definiált kód harmadik értéke (hexadecimális)

• Value [1 Byte]: A parancs bemeneti paramétere (alapértelmezés: 0) (hexadecimális)

• CS [1 Byte]: Ellenőrző összeg (az összes érték (kivéve az ellenőrző összeg) 2-es komplemense

2. Válasz csomag struktúra [3 Bytes]

1. Sikeres

0x03 0x0C 0xF1

2. Sikertelen

0x03 0x0C 0xFF

• Ha a külső eszközből érkező válaszcsomag érvényes értéket tartalmaz, sikeres csomag kerül küldésre. Egyébként

sikertelen.

• Sikertelen csomag kerül küldésre, ha:

• A fogadott csomag hossza nem = 7 bájt;

• A 2 bájtos csomag fejléce nem = 0x08, 0x22;

• Az ellenőrző összeg hibás.

•Külső eszköz hibaérzékelése

•A külső eszköz abban az esetben sorolja be „sikertelennek” a csomagot, ha nem kap 100 milliszekundumon belül „sikeres” csomagot.

További információ 6-2

Parancstábla

VEZÉRLŐELEM CMD1 CMD2 CMD3 ÉRTÉK

General Power Power Display OSD

/ Power On

OK 1

Cancel 2

Direct Power Off

Volume Direct 0x01 0x00 0x00 (0~100)

Continuous Up 0x01 0

Down 0x02 0

Mute On 0x02 0x00 0x00 0

Off 1

Blank On 0x03 0x00 0x00 0

Off 1

Still On 0x04 0x00 0x00 0

Off 1

Power On Protection

(0–9) számbillentyűzet

0x00 0x00 0x00 0

0x05 0x00 0x00 (0~9)

Input Source List AV AV 0x0A 0x00 0x01 0

PC PC 0x03 0

HDMI HDMI 0x04 0

Media Play Media Play 0x05 0

6-2 További információ

VEZÉRLŐELEM CMD1 CMD2 CMD3 ÉRTÉK

Picture Mode Dynamic 0x0B 0X00 0x00 0

Standard 1

Presentation 2

Text 3

Movie 4

Game 5

User 6

Contrast 0~100 0X02 0x00 (0~100)

Brightness 0~100 0X03 0x00 (0~100)

Sharpness 0~100 0X04 0x00 (0~100)

Color 0~100 0X05 0x00 (0~100)

Tint (G/R) G50 / R50 0x06 0x00 (0~100)

Color Tone Cool2 0x0A 0x00 1

Cool1 2

Warm1 3

Warm2 4

WB R offset 0x0B 0x00 (0~100)

G offset 0x01 (0~100)

B offset 0x02 (0~100)

R gain 0x03 (0~100)

G gain 0x04 (0~100)

B gain 0x05 (0~100)

További információ 6-2

VEZÉRLŐELEM CMD1 CMD2 CMD3 ÉRTÉK

Picture Gamma -3~3 0x0B 0x0C 0x00 (0~6)

Save Display OSD 0x0D 0x00 0

OK 1

Cancel 2

Direct Save 3

Reset 0x0E 0x00 0

Size Normál 0x0F 0x00 0

Zoom1 1

Zoom2 2

16:9 3

Wide 4

Digital NR Off 0x10 0x00 0

On 1

Black Level 0 IRE/NOR-

MAL

7.5 IRE/LOW 1

Overscan Off 0x12 0x00 0

On 1

Film Mode Off 0x13 0x00 0

Auto. 1

PC Auto adjust-

ment

Coarse UP 0x15 0x00 0

DOWN 1

fine Up 0x16 0x00 0

DOWN 1

Reset Display OSD 0x17 0x00 0

OK 1

Cancel 2

0x11 0x00 0

0x14 0x00 0

Direct Reset 3

Zoom x1 0x18 0x00 0

x2 1

x4 2

x8 3

LEFT 0x19 0x00 0

RIGHT 1

Up 2

Down 3

6-2 További információ

VEZÉRLŐELEM CMD1 CMD2 CMD3 ÉRTÉK

Picture Horizontal

Position

Vertical Position

Setup Install Front-Floor 0x0C 0x00 0x00 0

Lamp Mode ECO 0x01 0x00 0

Keystone V-Keystone -50~50 0x02 0x00 (0~100)

Background Logo 0x03 0x00 0

Continuous LEFT 0x0B 0x1A 0x00 0

RIGHT 1

Continuous DOWN 0x1B 0x00 0

Up 1

Front-Ceiling 1

Rear-Floor 2

Rear-Ceiling 3

Bright 2

Auto Keystone

Blue 1

Black 2

Off 0x02 0

On 1

Custom Logo 3

Test Pattern Crosshatch 0x04 0x00 0

Screen size 1

Pattern Off 2

Video Type Auto. 0x05 0x00 0

RGB(PC) 1

RGB(AV) 2

YPbPr(AV) 3

PC 4

AV 5

Reset Factory

Default

Reset Filter Time

Display OSD 0x06 0x00 0

Ok 1

Cancel 2

Direct Factory Default

Display OSD 0x01 0

Ok 1

Cancel 2

Direct Reset Filter Time

További információ 6-2

VEZÉRLŐELEM CMD1 CMD2 CMD3 ÉRTÉK

Setup Reset Recovery

Mode

System Reset

Caption Caption Off 0x07 0x00 0

Mode Caption 0x01 0

Channel 1 0x02 0

Field 1 0x03 0

Display OSD 0x0C 0x06 0x02 0

Ok 1

Cancel 2

Direct Factory Default

Display OSD 0x03 0

Ok 1

Cancel 2

Direct Reset Filter Time

On 1

Text 1

Network Network Off 0x0E 0x01 0x00 0

On 1

IP Setting Automatic 0x02 0x00 0

Manual 1

IP Address 0x03 0x00 0~255

0x01 0~255

0x02 0~255

0x03 0~255

Subnet Mask 0x04 0x00 0~255

0x01 0~255

0x02 0~255

0x03 0~255

Gateway 0x05 0x00 0~255

0x01 0~255

0x02 0~255

0x03 0~255

A kiszolgáló IP-beállítása

6-2 További információ

Server IP 0x06 0x00 0~255

0x01 0~255

0x02 0~255

0x03 0~255

VEZÉRLŐELEM CMD1 CMD2 CMD3 ÉRTÉK

Option Language English 0x0D 0x00 0x00 0

Deutsch 1

Nederlands 2

Español 3

Français 4

Italiano 5

Svenska 6

Português 7

Русский 8

中国语

한국어

Türkçe 11

ไทย 12

Menu Option Position LEFT 0x01 0x00 0

RIGHT 1

UP 2

DOWN 3

Transparency

Display Time 5 sec 0x03 0x00 0

High 0x02 0x00 0

Medium 1

Low 2

Opaque 3

10 sec 1

30 sec 2

60 sec 3

90 sec 4

120 sec 5

Stay On 6

További információ 6-2

VEZÉRLŐELEM CMD1 CMD2 CMD3 ÉRTÉK

Option Sound 100Hz Up 0x0D 0x04 0x01 0

Down 1

300Hz Up 0x02 0

Down 1

1KHz Up 0x03 0

Down 1

3KHz Up 0x04 0

Down 1

10KHz Up 0x05 0

Down 1

Filter Check Time

Auto Power ON

Sleep Timer Off 0x07 0x00 0

Information 0x08 0x00 0

Panel Lock Off 0x0A 0x00 0

Melody Off 0x0B 0x00 0

Off 0x05 0x00 0

100 1

200 2

400 3

800 4

Off 0x06 0x00 0

On 1

10 min 1

20 min 2

30 min 3

On 1

Low 1

Medium 2

High 3

6-2 További információ

6-3 SAMSUNG WORLDWIDE ügyfélszolgálat

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz.

NORTH AMERICA

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com

CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com

MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com

LATIN AMERICA

ARGENTINA 0800-333-3733 http://www.samsung.com

BRAZIL 0800-124-421

http://www.samsung.com

4004-0000

CHILE 800-SAMSUNG(726-7864) http://www.samsung.com

COLOMBIA 01-8000112112 http://www.samsung.com

COSTA RICA 0-800-507-7267 http://www.samsung.com

ECUADOR 1-800-10-7267 http://www.samsung.com

EL SALVADOR 800-6225 http://www.samsung.com

GUATEMALA 1-800-299-0013 http://www.samsung.com

HONDURAS 800-7919267 http://www.samsung.com

JAMAICA 1-800-234-7267 http://www.samsung.com

NICARAGUA 00-1800-5077267 http://www.samsung.com

PANAMA 800-7267 http://www.samsung.com

PUERTO RICO 1-800-682-3180 http://www.samsung.com

REP. DOMINICA 1-800-751-2676 http://www.samsung.com

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) http://www.samsung.com

VENEZUELA 0-800-100-5303 http://www.samsung.com

EUROPE

AUSTRIA 0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com

BELGIUM 02-201-24-18 http://www.samsung.com/be (Dutch)

http://www.samsung.com/be_fr (French)

CZECH 800-SAMSUNG (800-726786) http://www.samsung.com

DENMARK 70 70 19 70 http://www.samsung.com

EIRE 0818 717100 http://www.samsung.com

ESTONIA 800-7267 http://www.samsung.com

FINLAND 030 - 6227 515 http://www.samsung.com

FRANCE 01 48 63 00 00 http://www.samsung.com

További információ 6-3

EUROPE

GERMANY 01805 - SAMSUNG (726-7864,€ 0,14/

Min)

HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com

ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com

LATVIA 8000-7267 http://www.samsung.com

LITHUANIA 8-800-77777 http://www.samsung.com

LUXEMBURG 261 03 710 http://www.samsung.com

NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€

0,10/Min)

NORWAY 815-56 480 http://www.samsung.com

POLAND 0 801 1SAMSUNG (172678)

022 - 607 - 93 - 33

PORTUGAL 80820-SAMSUNG (726-7864) http://www.samsung.com

SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com

SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com

SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com

SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/

min)

http://www.samsung.com

http://www.samsung.com/ch http://www.samsung.com/ch_fr (French)

U.K 0845 SAMSUNG (7267864) http://www.samsung.com

CIS

ARMENIA 0-800-05-555

AZERBAIJAN 088-55-55-555

BELARUS 810-800-500-55-500

GEORGIA 8-800-555-555

KAZAKHSTAN 8-10-800-500-55-500

KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com

MOLDOVA 00-800-500-55-500

RUSSIA 8-800-555-55-55 http://www.samsung.com

TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com

UKRAINE 0-800-502-000 http://www.samsung.com/ua

http://www.samsung.com/ua_ru

UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com

ASIA PACIFIC

AUSTRALIA 1300 362 603 http://www.samsung.com

CHINA 400-810-5858

010-6475 1880

HONG KONG (852) 3698 - 4698 http://www.samsung.com/hk

6-3 További információ

http://www.samsung.com

http://www.samsung.com/hk_en/

ASIA PACIFIC

INDIA 3030 8282

1800 110011 1800 3000 8282 1800 266 8282

INDONESIA 0800-112-8888

021-5699-7777

JAPAN 0120-327-527 http://www.samsung.com

MALAYSIA 1800-88-9999 http://www.samsung.com

NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com

PHILIPPINES 1-800-10-SAMSUNG(726-7864)

1-800-3-SAMSUNG(726-7864) 1-800-8-SAMSUNG(726-7864) 02-5805777

SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com

TAIWAN 0800-329-999 http://www.samsung.com

THAILAND 1800-29-3232

02-689-3232

http://www.samsung.com

VIETNAM 1 800 588 889 http://www.samsung.com

MIDDLE EAST & AFRICA

BAHRAIN 8000-4726

JORDAN 800-22273

SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com

TURKEY 444 77 11 http://www.samsung.com

U.A.E 800-SAMSUNG(726-7864) http://www.samsung.com

További információ 6-3

6-4 Megfelelő hulladékkezelés - Kizárólag Európa

A termék hulladékba helyezésének módszere (WEEE – Elektromos és elektronikus berendezések hulladékai) – Kizárólag Európa

(Alkalmazandó az Európai Unióban és elkülönített hulladékbegyűjtési rendszerrel rendelkező egyéb európai országokban.)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása – Kizárólag Európa

(Az Európai Unió területén és más, önálló akkumulátorleadó rendszerrel rendelkező európai országok területén alkalmazandó.)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66. számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz. Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

6-4 További információ

Samsung SP-M205W User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

SP-M205W SP-M225W SP-M255W

Tartalom

1Főbb biztonsági óvintézkedések

1-1 Üzembe helyezés előtt

1-2 Karbantartás és ápolás

1-3 Biztonsági óvintézkedések

2 Telepítés és csatlakoztatás

2-1 A csomag tartalma

2-2 A projektor üzembe helyezése

2-3 Szintbeállítás az állítható lábakkal

2-4 Zoom- és fókuszbeállítás

2-5 Képméret és vetítési távolság

2-6 Izzócsere

2-7 Hátoldal

2-8 Támogatott megjelenítési módok

2-9 Áramellátás

2-10 Csatlakoztatás, majd telepítés a számítógépen

2-11 Számítógép csatlakoztatása HDMI/DVI kábellel

2-12 HDMI-kompatibilis eszköz csatlakoztatása

2-13 AV-eszköz csatlakoztatása D-Sub kábellel

2-14 AV-eszköz csatlakoztatása komponens kimeneten keresztül

2-15 Csatlakoztatás videokábel segítségével

2-16 Külső hangszóró csatlakoztatása

2-17 Hálózati csatlakozás

2-18 A Kensington zár nyílása

3 Használat

3-1 A készülék jellemzői

3-2 A készülék elülső és felülnézete

3-3 Távirányító

3-4 LED-jelzőfények

3-5 A képernyő-beállítás menü használata (OSD: képernyőmenü)

3-6 Hálózatkezelés

4 Media Play funkció

4-1 Az USB-tárolóeszköz csatlakoztatása, elővigyázatossági intézkedések

4-2 Dokumentumok

4-3 Fénykép

4-4 Zene

4-5 Film

4-6 Beállítások

4-7 Használható fájlformátum

5 Hibaelhárítás

5-1 Mielőtt a szervizhez fordulna

6 További információ

6-1 Műszaki leírás

6-2 RS232C parancstábla

6-3 SAMSUNG WORLDWIDE ügyfélszolgálat

6-4 Megfelelő hulladékkezelés - Kizárólag Európa
