SP-L255 SP-L305 SP-L335 SP-L355

LCD-projektor

Brugervejledning

Farven og udseendet kan – afhængigt af produktet – være anderledes, og specifikationerne kan ændres uden forudgående varsel for at forbedre ydelsen.

Indholdsfortegnelse

VIGTIGE SIKKERHEDSFORANSTALTNINGER

Inden du starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Opbevaring og vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Sikkerhedsforanstaltninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

INSTALLATION OG TILSLUTNING

Pakkens indhold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Installering af projektoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Niveller med justerbare fødder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Zoom og fokusjustering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Skærmstørrelse og projektionsafstand . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Lampeudskiftning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Bagside . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Indstilling af pc-miljøet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Understøttede visningstilstande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Tilslutning af strømmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Tilslutning til en pc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Tilslutning af en pc med et HDMI/DVI-kabel . . . . . . . . . . . . . . . . . . . . 2-12

Tilslutning af en ekstern skærm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Tilslutning af en HDMI-kompatibel enhed . . . . . . . . . . . . . . . . . . . . . 2-14

Tilslutning af en AV-enhed med et D-Sub-kabel . . . . . . . . . . . . . . . . 2-15

Tilslutning af en AV-enhed med komponentudgang . . . . . . . . . . . . 2-16

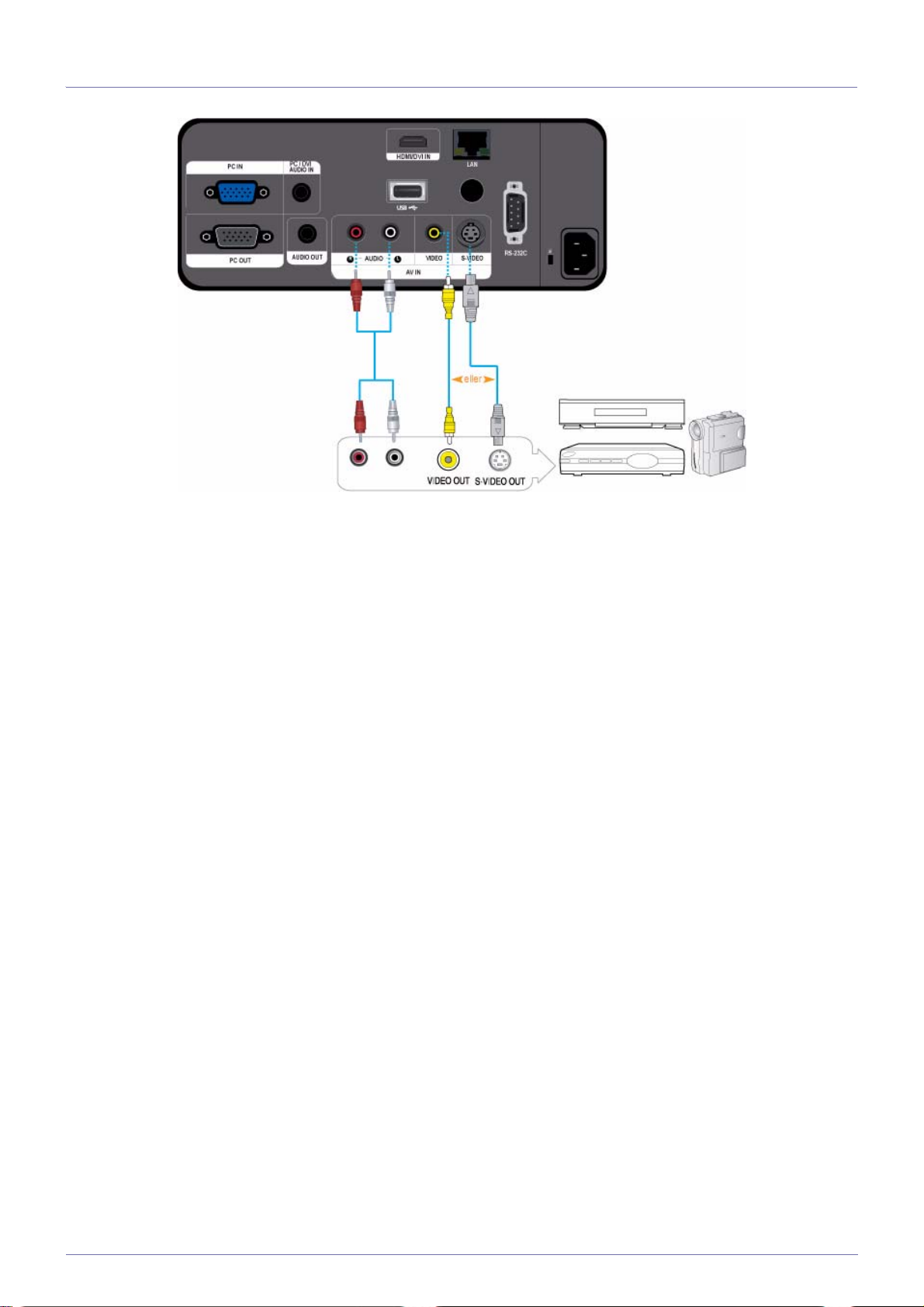

Tilslutning med et Video/S-Video-kabel . . . . . . . . . . . . . . . . . . . . . . . 2-17

Tilslutning af en ekstern højttaler . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

Tilslutning til et netværk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

Kensington-lås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20

BRUG

Produktegenskaber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Front, ovenpå . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Fjernbetjening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

LED-indikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Brug af skærmjusteringsmenuen (skærmmenuen) . . . . . . . . . . . . . . 3-5

Netværksadministration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

FUNKTIONEN MEDIA PLAY

Tilslutning af en USB-lagringsenhed og forholdsregler . . . . . . . . . . . 4-1

Dokumenter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Foto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Musik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

Film . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Understøttede filformater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

FEJLFINDING

Inden du anmoder om service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

FLERE INFORMATIONER

Specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

RS-232C kommandotabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Kontakt SAMSUNG WORLDWIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Correct Disposal - Kun Europa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

1 Vigtige sikkerhedsforanstaltninger

1-1 Inden du starter

Ikoner der anvendes i denne vejledning

IKON NAVN BETYDNING

Bemærk

Bemærk Indikerer et råd eller et tip til betjening af en funktion.

Indikerer situationer, hvor funktionen måske ikke fungerer, eller indstillingen kan blive annulleret.

Brug af denne vejledning

• Sørg for at sætte dig ind i alle sikkerhedsforanstaltninger, inden du anvender dette produkt.

• Hvis der opstår et problem, skal du se afsnittet 'Problemløsning'.

Bemærkning om copyright

Indholdet i denne vejledning kan ændres uden forudgående varsel for forbedring af ydelsen.

Copyrighten til denne vejledning forbeholdes af Samsung Electronics, Co., Ltd.

Indholdet i denne vejledning må ikke, hverken helt eller delvist, reproduceres, distribueres eller anvendes i nogen form uden skriftlig tilladelse fra Samsung Electronics, Co., Ltd.

Softwarelicens

Kontakt Samsung pr. e-mail (vdswmanager@samsung.com), hvis du ønsker at sende forespørgsler og spørgsmål om open sources.

• Dette produkt anvender nogle softwareprogrammer, der distribueres under Independent JPEG Group.

• Dette produkt anvender nogle softwareprogrammer, der distribueres under Freetype Project.

• Dette produkt anvender nogle softwareprogrammer, der distribueres under OpenSSL Project.

• Dette produkt anvender nogle softwareprogrammer, der distribueres under MPL.

• Dette produkt anvender nogle softwareprogrammer, der distribueres under GPL/LGPL. GPL-software: Linux Kernel, Busybox, Binutils, wireless_tools, fuse, djmount, faad2, MPEG Audio Decoder, libmpeg2,

libiconv. LGPL-software: Glibc, ffmpeg, libmms.

Klik på Softwarelicens på hovedskærmen på cd-rommen for flere detaljer.

1-1 Vigtige sikkerhedsforanstaltninger

1-2 Opbevaring og vedligeholdelse

Rengøring af overfladen og objektivet

Rengør projektoren med en blød tør klud.

• Undgå at rengøre produktet med brændbare substanser som f.eks. benzol eller fortynder.

• Undgå at ridse objektivet med dine fingernegle eller skarpe genstande.

Det kan føre til ridser eller beskadigelse af produktet.

• Undgå at rengøre produktet med en våd klud, og undgå at sprøjte vand direkte på produktet.

Hvis der kommer vand ind i produktet, kan dette medføre brand, elektrisk stød eller problemer med produktet.

• Der kan forekomme hvide pletter på projektorens overflade, hvis der kommer vand på den.

Udseendet og farven kan variere fra model til model.

Rengøring inde i projekto ren

Tag kontakt til et autoriseret Samsung-servicecenter, hvis de indvendige dele af projektoren skal rengøres.

• Kontakt et servicecenter, hvis støv eller andre substanser kommer ind i projektoren.

Vigtige sikkerhedsforanstaltninger 1-2

1-3 Sikkerhedsforanstaltninger

Ikoner der anvendes ved sikkerhedsforanstaltninger

IKON NAVN BETYDNING

Advarsel

Bemærk

Hvis du ikke overholder de forholdsregler, der er mærket med dette symbol, kan det medføre personskade, evt. med døden til følge.

Hvis du ikke overholder de forholdsregler, der er mærket med dette symbol, kan det medføre person- eller tingskade.

Symbolernes betydning

Udfør ikke. Skal efterleves.

Adskil ikke. Strømkablet skal fjernes fra stikkontakten.

Rør ikke.

Skal jordforbindes for at forhindre elektriske stød.

Om strøm

Følgende billeder er som reference og kan være anderledes, afhængigt af modeller og lande.

Advarsel

Sæt strømstikket forsvarligt i.

• Hvis det ikke overholdes, kan det føre til

Undgå at bruge et beskadiget strømkabel eller strømstik eller en løs stikkontakt.

• Hvis det ikke gøres, kan der opstå

Undgå at tilslutte/frakoble strømforsyningen med våde hænder.

• Dette kan medføre elektrisk stød.

Sørg for at tilslutte strømkablet til et stikkontakt med jord (kun for udstyr i isoleringsklasse 1).

brand.

elektrisk stød eller brand.

Undgå at tilslutte flere elektriske apparater til en enkelt stikkontakt.

• Ellers kan der opstå brand pga. overophedning af stikkontakten.

Undgå at bøje eller sno strømkablet for meget, og undgå at anbringe tunge objekter på kablet.

• Ellers kan det resultere i elektrisk stød eller brand pga. et beskadiget strømkabel.

Når du flytter produktet, skal du slukke for det, fjerne strømstikket og andre kabler, der er tilsluttet til produktet.

• Ellers kan det resultere i elektrisk stød eller brand pga. et beskadiget strømkabel.

• Hvis det ikke gøres, kan der opstå elektrisk stød eller personskade.

1-3 Vigtige sikkerhedsforanstaltninger

Advarsel

Når du fjerner strømstikket fra stikkontakten, skal du sørge for at tage fat i strømstikket og ikke trække i kablet.

• Ellers kan der opstå risiko for elektrisk

Kobl strømmen fra, inden du rengør produktet.

• Der er fare for elektrisk stød eller brand.

Tilslut strømstikket til en stikkontakt, der er let adgang til.

• Hvis der opstår et problem med

Om installation

Advarsel

Tænd eller sluk ikke produktet ved at isætte eller fjerne strømstikket. (Brug ikke strømstikket som strømafbryder.)

stød eller brand.

Hold strømkablet borte fra varmekilder.

produktet, skal du fjerne strømstikket fra stikkontakten for at afbryde strømmen helt. Du afbryder ikke helt for strømmen, når du anvender tænd/sluk-knappen på produktet.

Undgå at installere produktet et sted, der udsættes for direkte sollys, og installer ikke produktet tæt på en varmekilde, som f.eks. bål eller varmekilder.

• Dette kan nedsætte produktets levetid eller medføre brand.

Ved installation af produktet i et skab eller på en hylde, skal du sørge for, at produktets forkant helt understøttes af skabet eller hylden.

• Ellers kan det ske, at produktet falder ned og medfører produkt- eller personskade.

• Sørg for at anvende et skab eller en hylde, der er velegnet til produktets størrelse.

Hold strømkablet borte fra varmekilder.

• Strømkablets isolering kan smelte og medføre elektrisk stød eller brand.

Installer ikke produktet et sted, der udsættes for støv, fugt (sauna), olie, røg eller vand (regndråber), og installer det ikke i et køretøj.

Undgå at installere produktet på et sted med dårlig ventilation, som f.eks. i en bogreol eller et skab.

• Ellers kan det medføre brand pga. intern overophedning.

Hvis du installerer produktet i en reol eller på en hylde, skal du sørge for, at produktets front ikke stikker ud af reolen eller hylden.

• Ellers kan det medføre, at produktet falder ned og resulterer i fejlfunktion eller personskade.

Fjern strømstikket, når den lyner eller tordner.

• Ellers kan der opstå risiko for elektrisk stød eller brand.

Installer ikke produktet i områder med meget støv.

• Dette kan medføre elektrisk stød eller brand.

Vigtige sikkerhedsforanstaltninger 1-3

Advarsel

Om brugen

Pas på ikke at blokere ventilationsåbningen med duge eller gardiner.

• Ellers kan det medføre brand pga. intern overophedning.

Vær forsigtig, når du sætter produktet ned.

• Hvis du ikke gør det, kan det medføre problemer for produktet eller personskade.

Undgå at indsætte metalobjekter, som f.eks. spisepinde, mønter eller hårnåle eller brændbare objekter i produktet (ventilationsåbninger, porte mv.).

• Hvis der kommer vand eller fremmedlegemer ind i produktet, skal du slukke for det, fjerne strømkablet og kontakte et servicecenter.

• Ellers kan det medføre problemer med produktet, elektrisk stød eller brand.

Adskil ikke produktet, og forsøg ikke at reparere eller modificere det.

Tab ikke produktet, når du flytter det.

• Dette kan medføre problemer for produktet eller personskade.

Installer ikke produktet i en højde, hvor børn nemt kan nå det.

• Hvis et barn rører ved produktet, kan det falde ned, og dette kan medføre personskade.

Lad ikke børn anbringe genstande, som f.eks. legetøj eller småkager, på produktet.

• Hvis børn rækker ud efter disse genstande, kan produktet falde ned og forårsage skade.

Se ikke direkte ind i lampens lys, og ret ikke billedet mod nogens øjne.

• Hvis produktet skal repareres, skal du kontakte et servicecenter.

Undgå at anvende eller anbringe brændbare sprayer eller genstande tæt på produktet.

• Det kan resultere i eksplosion eller brand.

Undgå at anbringe beholdere med væske, som f.eks. vaser, urtepotter, drikkevarer, kosmetik eller medicin, eller metalobjekter over produktet.

• Hvis der kommer vand eller fremmedlegemer ind i produktet, skal du slukke for det, fjerne strømkablet og kontakte et servicecenter.

• Ellers kan det medføre problemer med produktet, elektrisk stød eller brand.

• Dette er farligt, specielt for børn.

Når du fjerner batterier fra fjernbetjeningen, skal du passe på, at børn ikke sluger dem. Hold batterier uden for børns rækkevidde.

• Hvis de sluges, skal du med det samme kontakte en læge.

1-3 Vigtige sikkerhedsforanstaltninger

Advarsel

Hvis produktet udsender en mærkelig lyd, en brændt lugt eller røg, skal du med det samme fjerne strømstikket og kontakte et servicecenter.

• Ellers kan der opstå risiko for elektrisk stød eller brand.

Hvis strømstikket eller benene på stikket udsættes for støv, vand eller fremmede væsker, skal du rengøre det omhyggeligt.

• Der er fare for elektrisk stød eller brand.

Ved rengøring af produktet skal du først frakoble strømstikket og rengøre produktet med en blød, tør klud.

• Undgå at bruge kemikalier, f.eks. voks, benzol, alkohol, fortynder, insekticider, duftmidler, smøremidler eller rengøringsmidler, når du rengør produktet.

Dette kan medføre, at det ydre bliver deformeret, eller at print forsvinder.

Hvis du ikke anvender produktet i lang tid, f.eks. når du forlader dit hjem, skal du fjerne strømkablet fra stikkontakten.

Hvis vand eller fremmede væsker kommer ind i produktet, skal du slukke for det, trække strømstikket ud af stikkontakten og kontakte et servicecenter.

Brug ikke produktet, når det indikerer en fejlfunktion, som f.eks. manglende billede eller manglende lyd.

• Sluk med det samme for produktet, fjern strømkablet fra stikkontakten, og kontakt et servicecenter.

Hvis der forekommer en gaslækage, må du ikke berøre produktet eller strømstikket, men skal i stedet udlufte med det samme.

• En gnist kan resultere i eksplosion eller brand.

• Hvis det tordner eller lyner, må du ikke berøre strømkablet eller antennekablet.

Rør ikke ved produktets objektiv.

• Dette kan beskadige objektivet.

• Ellers kan der forekomme støvopsamling og medføre brand, der skyldes overophedning eller kortslutning eller medføre elektrisk stød.

Hvis produktet installeres et sted, hvor driftsbetingelserne varierer meget, kan der opstå alvorlige kvalitetsproblemer pga. det omgivende miljø. Sker dette, må du først installere produktet, når du har været i kontakt med vores call center.

• Steder, der udsættes for mikroskopisk støv, kemikalier, for høje eller for lave temperaturer, høj fugtighed eller steder, hvor produktet anvendes kontinuerligt i lang tid mv.

Hvis du taber produktet, eller kabinettet er gået i stykker, skal du afbryde strømmen og tage strømstikket ud. Kontakt et servicecenter.

• Ellers kan der opstå risiko for brand eller elektrisk stød.

Sørg for at anbringe din fjernbetjening på et bord.

Rør ikke ved nogen udvendig del af produktet med værktøj, som f.eks. en kniv eller en hammer.

For at fjerne snavs eller stænk fra det forreste projektionsobjektiv skal du anvende spray eller en klud vædet med et neutralt rengøringsmiddel og vand.

Bed et servicecenter om at rengøre projektorens indre mindst én gang om året.

• Hvis du træder på fjernbetjeningen, kan du falde og slå dig, eller produktet kan blive beskadiget.

Vigtige sikkerhedsforanstaltninger 1-3

For at undgå at brænde dig må du ikke røre ved ventilatoren eller lampedækslet under brug eller umiddelbart efter, du har slukket for produktet.

Rengør ikke produktet med vandspray eller en våd klud. Undgå at anvende kemikalier, som f.eks. rengøringsmidler, industriel/automobilpolish, slibemidler, voks, benzol, alkohol, på nogen plastdel på produktet, som f.eks. projektorhuset, da dette kan medføre skade.

Åbn ikke noget dæksel på produktet.

• Dette kan være farligt, da der er højspænding inde i produktet.

Vær opmærksom på ikke at røre ved ventilationsåbningen, mens projektoren den blæser varm luft ud.

Placer ikke objekter, der er sårbare over for varme, tæt på projektoren.

Brug ikke batterier uden betegnelse.

Ventilationshullet er varmt et stykke tid, efter projektoren er blevet slukket. Hold dine hænder og krop væk fra ventilationshullet.

Vær opmærksom på at holde kroppen vær fra projektorlampen. Lampen er varm.

(Børn og andre personer med sart hud skal være særligt forsigtige).

1-3 Vigtige sikkerhedsforanstaltninger

2 Installation og tilslutning

2-1 Pakkens indhold

• Pak produktet ud, og kontroller, om alt indhold, der er nævnt herunder, er leveret.

• Gem emballagen i tilfælde af, at produktet senere skal flyttes.

Projektor

INDHOLD

Hurtig vejledning Produktgaranti

Brugervejledning Strømkabel

(Ikke tilgængelig alle steder)

Fjernbetjening/2 batterier

(ikke tilgængelig alle steder)

Rengøringsklud D-Sub-kabel 4 skruer

(til beslag i loftsmontering)

Der medfølger ingen loftsmontering. Den skal købes separat. Brug de medfølgende skruer til at fastgøre projektoren til beslaget i loftsmonteringen.

Installation og tilslutning 2-1

2-2 Installering af projektoren

Installer projektoren, så strålen fra projektoren er lodret på skærmen.

• Placer projektoren, så objektivet er på midten af skærmen. Hvis skærmen ikke er vertikal, vises billedet muligvis ikke rektangulært.

• Installer ikke skærmen i lyse omgivelser. Hvis omgivelserne er lyse, vil billedet på skærmbilledet blive udvasket, og det vises ikke tydeligt.

• Når du anvendes projektoren i lyse omgivelser, skal du anvende gardiner til at blokere for lyset.

• Du kan installere projektoren på følgende steder i forhold til skærmen: Foran-Gulv/Foran-Loft/Bagved-Gulv/BagvedLoft. For at vise indstillingerne for installationsposition skal du se herunder.

Sådan justeres billedet, når du installerer projektoren bag ved skærmen

Installation bag en halvgennemsigtig skærm.

Når du installerer projektoren bag en halvgennemsigtig skærm, kan du anvende menuen til at justere billedet, så det vises korrekt, afhængigt af hvor du har anbragt projektoren, bagved-gulv (eller lavt) eller bagved-loft.

1. For bagved-gulv skal du trykke på:

Menu > Setup > Install > Rear-Floor

2. For bagved-loft skal du trykke på:

Menu > Setup > Install > Rear-Ceiling

Sådan justeres billedet, når du installerer projektoren foran skærmen

Installering af projektoren foran skærmen.

Når du installerer projektoren foran en halvgennemsigtig skærm, kan du anvende menuen til at justere billedet, så det vises korrekt, afhængigt af hvor du har anbragt projektoren, foran-gulv (eller lavt) eller foran-loft.

1. For foran-gulv skal du trykke på:

Menu > Setup > Install > Front-Floor

2. For foran-loft skal du trykke på:

Menu > Setup > Install > Front-Ceiling

2-2 Installation og tilslutning

2-3 Niveller med justerbare fødder

For at niveaujustere projektoren skal du dreje de justerbare fødder på projektoren.

Projektoren kan justeres til en højde på op til 30 mm (ca. 12 grader) fra referencepunktet.

Afhængigt af projektorens placering kan Keystone-forvrængning af billedet forekomme.

Hvis <Auto Keystone> er indstillet til <On>, justeres alle keystones automatisk. Såfremt der kræves finjustering efter automatisk justering, skal du foretage justeringen ved brug af <V-Keystone>.

Installation og tilslutning 2-3

2-4 Zoom og fokusjustering

Zoomknap: Du kan justere billedets størrelse inden for zoom-

området ved at bruge zoomknappen.

Fokuseringsring: Indstil billedet på skærmen ved at bruge foku-

seringsringen.

Størrelsen på dit skærmbillede bestemmes af afstanden fra skærmen til din projektor.

Hvis du ikke installerer projektoren med den projiceringsafstand, der er angivet i tabellen Skærmstørrelse og projiceringsafstand i afsnit 2-5, kan du ikke justere fokussen korrekt.

2-4 Installation og tilslutning

2-5 Skærmstørrelse og projektionsafstand

A. Skærm / Z. Projektorafstand / Y’. Afstand fra objektivets midte til billedets nederste kant

Installer projektoren på en flad, jævn overflade og niveller projektoren ved at bruge de justerbare fødder til at få den optimale billedkvalitet. Hvis billeder ikke er tydelige, kan de justeres ved at bruge zoomknappen eller fokuseringsringen eller ved at flytte projektoren frem eller tilbage.

SKÆRMSTØRRELSE PROJEKTORAFSTAND

M (DIAGONAL) X (HORISONTAL) Y (VERTIKAL) Z (TELE) Z (VID) Y'

TOMME

40 101,6 32 81,3 24 61,0 54,2 137,6 44,9 114,0 4,0 10,2

50 127,0 40 101,6 30 76,2 68,0 172,7 56,4 143,3 5,0 12,7

60 152,4 48 121,9 36 91,4 81,8 207,8 68,0 172,6 6,0 15,2

70 177,8 56 142,2 42 106,7 95,7 243,0 79,5 202,0 7,0 17,8

80 203,2 64 162,6 48 121,9 109,5 278,1 91,1 231,3 8,0 20,3

90 228,6 72 182,9 54 137,2 123,4 313,3 102,6 260,6 9,0 22,9

100 254,0 80 203,2 60 152,4 137,2 348,4 114,1 289,9 10,0 25,4

110 279,4 88 223,5 66 167,6 151,0 383,5 125,7 319,2 11,0 27,9

120 304,8 96 243,8 72 182,9 164,8 418,7 137,2 348,5 12,0 30,5

130 330,2 104 264,2 78 198,1 178,7 453,8 148,7 377,8 13,0 33,0

140 355,6 112 284,5 84 213,4 192,5 488,9 160,3 407,1 14,0 35,6

TOMME

FORSKYDNIN

TOMME

150 381,0 120 304,8 90 228,6 206,3 524,1 171,8 436,4 15,0 38,1

160 406,4 128 325,1 96 243,8 220,2 559,2 183,4 465,7 16,0 40,6

170 431,8 136 345,4 102 259,1 234,0 594,4 194,9 495,0 17,0 43,2

180 457,2 144 365,8 108 274,3 247,8 629,5 206,4 524,3 18,0 45,7

190 482,6 152 386,1 114 289,6 261,7 664,6 218,0 553,6 19,0 48,3

200 508,0 160 406,4 120 304,8 275,5 699,8 229,5 582,9 20,0 50,8

210 533,4 168 426,7 126 320,0 289,3 734,9 241,0 612,2 21,0 53,3

220 558,8 176 447,0 132 335,3 303,2 770,1 252,6 641,5 22,0 55,9

230 584,2 184 467,4 138 350,5 317,0 805,2 264,1 670,8 23,0 58,4

240 609,6 192 487,7 144 365,8 330,8 840,3 275,6 700,1 24,0 61,0

Installation og tilslutning 2-5

SKÆRMSTØRRELSE PROJEKTORAFSTAND

FORSKYDNIN

M (DIAGONAL) X (HORISONTAL) Y (VERTIKAL) Z (TELE) Z (VID) Y'

TOMME

250 635,0 200 508,0 150 381,0 344,7 875,5 287,2 729,4 25,0 63,5

260 660,4 208 528,3 156 396,2 358,5 910,6 298,7 758,7 26,0 66,0

270 685,8 216 548,6 162 411,5 372,3 945,7 310,2 788,0 27,0 68,6

280 711,2 224 569,0 168 426,7 386,2 980,9 321,8 817,3 28,0 71,1

290 736,6 232 589,3 174 442,0 400,0 1016,0 333,3 846,6 29,0 73,7

300 762,0 240 609,6 180 457,2 413,9 1051,2 344,9 875,9 30,0 76,2

Denne projektor er designet til optimal visning af billeder på en skærm på 200 ~ 300 cm (80 ~ 120 tommer).

2-5 Installation og tilslutning

2-6 Lampeudskiftning

Forsigtighed ved lampeudskiftning

• Projektorlampen er en dyr enhed. For den bedste ydelse bør du udskifte lampen i henhold til brugstiden. Du kan vise lampens brugstid på informationsskærmbilledet (knappen [INFO]).

• Brug den anbefalede lampetype ved udskiftning. Udskift lampen med den, der er angivet herunder.

MODEL L255 L305 L335 L355

Navn på lampemodel 230W UHP

NSHA230SS

220W UHP E19,5

Lampeproducent Ushio Philips

- For spørgsmål om anskaffelse af lamper skal du se 'Kontakt SAMSUNG WORLDWIDE' i afsnit 6-3.

• Kontroller, at strømkablet er fjernet inden udskiftning af lampen.

• Da lampen er et produkt med både høj temperatur og høj spænding, skal du vente i mindst én time, fra strømkablet er fjernet, til du udskifter lampen.

• Lampen findes på projektorens venstre side (set forfra).

• Efterlad ikke den gamle pære i nærheden af let brændbare ting eller inden for børns rækkevidde. Der er fare for brand, forbrænding eller kvæstelse.

• Fjern snavs eller fremmedlegemer, der findes omkring eller inde i lampen med en passende støvsuger.

• Når du håndterer pæren, så undgå at tage fat i andre dele end håndtagene. Hvis du håndterer lampen forkert, kan du forkorte lampens levetid og påvirke billedkvaliteten.

• Når du vender projektoren for at skifte lampen, skal du anbringe projektoren på en blød klud på en flad overflade.

• Projektoren er designet, så den ikke fungerer, hvis lampedækslet ikke er samlet helt efter en lampeudskiftning. Hvis projektoren ikke fungerer korrekt, skal du kontrollere driftstilstanden på LED-indikatoren.

Lampen indeholder kviksølv. Bortskaf i henhold til lokale bestemmelser.

Procedure til lampeudskiftning

Da lampen er et produkt med både høj temperatur og høj spænding, skal du vente i mindst én time, fra strømkablet er fjernet, til du udskifter lampen.

Lampen findes på projektorens venstre side (set forfra).

1. Fjern skruen, der er vist i figuren herunder, og åbn dækslet.

2. Fjern de to skruer som vist i figuren herunder.

Installation og tilslutning 2-6

3. Hvis du vil fjerne lampen, skal du tage fat i og derefter trække i lampens hank som vist på figuren nedenfor.

Installer en ny lampe i omvendt rækkefølge i forhold til, når du fjerner den.

Udskiftning og rengøring af filteret

Forholdsregler ved udskiftning af projektorfilteret:

• Filteret findes nederst på projektoren.

• Sluk for strømmen til projektoren, og fjern derefter strømkablet, når projektoren er nedkølet tilstrækkeligt. Ellers kan dens dele blive beskadiget af den indre varme.

• Når du udskifter filteret, kan du frigøre noget støv.

• Hvis du har spørgsmål om indkøb af udskiftningsfiltre, skal du se 'Kontakt SAMSUNG WORLDWIDE' i kapitel 6.

Følg disse trin for at udskifte eller rengøre filtret:

1. Sluk for strømmen til projektoren, og fjern derefter strømkablet, når projektoren er nedkølet tilstrækkeligt.

2. Vend projektoren, så bunden vender opad, og skub og fjern derefter filterdækslet i pilens retning som vist på illustrationen

herunder. * Når du anbringer projektoren med bunden opad, så sørg for at lægge en blød klud under projektoren for at undgå ridser.

3. Udskift eller rengør filteret.

• Når du rengør filteret, skal du anvende en lille støvsuger designet computere og mindre elektriske produkter eller vaske filteret under rindende vand.

2-6 Installation og tilslutning

• Når du har vasket filteret under rindende vand, skal du sørge for at tørre det helt. Fugten kan få filteret til at ruste.

• Hvis støvet ikke kan fjernes fra filteret, eller hvis filteret er i stykker, skal det udskiftes.

• Når du har rengjort eller udskiftet filtret, skal du køre <Reset>→<Reset Filter Time> i menuen <Setup>.

Ventilationsåbninger

Placeringen af ventilationsåbningerne:

• Ventilationsåbningerne findes på projektorens højre og venstre side samt i bunden.

Installation og tilslutning 2-6

2-7 Bagside

1. PC IN port 8. PC OUT port

2. PC/DVI AUDIO IN port 9. AUDIO OUT port

3. USB port 10. [AV IN] R-AUDIO-L port

4. HDMI/DVI IN port 11. [AV IN] VIDEO port

5. LAN port 12. [AV IN] S-VIDEO port

6. Signalmodtager til fjernbetjening 13. Stik til Kensington-lås

7. RS-232C port

14. Power port

2-7 Installation og tilslutning

2-8 Indstilling af pc-miljøet

Kontroller følgende elementer, inden du tilslutter din pc til din projektor.

1. Klik med den højre museknap på Windows-skrivebordet, og klik på [Egenskaber]. Dialogboksen <Egenskaber for Skærm> vises.

2. Klik på fanen [Indstillinger], og indstil herefter <Skærmopløsning>. Den optimale opløsning til projektoren er 1024 x 768. For andre opløsninger, der understøttes af projektoren, skal du se tabellen Pc-timing-visningstilstand i afsnit 2-9.

Du behøver ikke at ændre opsætningen <Farvekvalitet>.

3. Tryk på knappen [Advanced] (Avanceret). Et andet egenskabsvindue vises.

4. Klik på fanen [Skærm], og indstil herefter <Skærmens opdateringshastighed>. For den opdateringshastighed der passer til

den opløsning, du har valgt, skal du indstille opdateringshastigheden (60 Hz, 70 Hz mv.) ved siden af den valgte opløsning i tabellen Pc-timing-visningstilstand i afsnit 2-9.

Indstilling af opdateringshastigheden indstiller både vertikale og horisontale frekvenser.

Installation og tilslutning 2-8

5. Klik på knappen [OK] for at lukke vinduet, og klik derefter på knappen [OK] i vinduet <Egenskaber for Skærm> for at lukke vinduet. Computeren genstarter måske automatisk.

6. Sluk for pc'en, og tilslut den til projektoren.

• Opsætningsprocessen kan variere, afhængigt af computertypen og Windows-versionen. (Eksempel: [Properties] (Egenskaber) vises i stedet for [Properties (R)] (Egenskaber (R)) som vist i 1.)

• Denne projektor understøtter farvekvaliteten 32 bit (pr. pixel), når den bruges som pc-skærm.

• Viste billeder kan variere fra billederne på din skærm, afhængigt af skærmfabrikanten eller Windows-versionen.

• Når projektoren tilsluttes til pc'en, skal du kontrollere, at pc'ens indstillinger passer til de skærmindstillinger, som denne projektor understøtter. Er dette ikke tilfældet, har du muligvis signalproblemer.

2-8 Installation og tilslutning

2-9 Understøttede visningstilstande

PC-timing (D-Sub/HDMI)

FORMAT OPLØSNING

IBM 640 x 350 70Hz 31,469 70,086 25,175

IBM 640 x 480 60Hz 31,469 59,940 25,175

IBM 720 x 400 70Hz 31,469 70,087 28,322

VESA 640 x 480 60Hz 31,469 59,940 25,175

MAC 640 x 480 67Hz 35,000 66,667 30,240

VESA 640 x 480 70Hz 35,000 70,000 28,560

VESA 640 x 480 72Hz 37,861 72,809 31,500

VESA 640 x 480 75Hz 37,500 75,000 31,500

VESA 720 x 576 60Hz 35,910 59,950 32,750

HORISONTAL

FREKVENS

(KHZ)

VERTICAL

FREQUENCY

(VERTIKAL

FREKVENS)

(HZ)

PIXELFREKVEN

S (MHZ)

VESA 800 x 600 56Hz 35,156 56,250 36,000

VESA 800 x 600 60Hz 37,879 60,317 40,000

VESA 800 x 600 70Hz 43,750 70,000 45,500

VESA 800 x 600 72Hz 48,077 72,188 50,000

VESA 800 x 600 75Hz 46,875 75,000 49,500

MAC 832 x 624 75Hz 49,726 74,551 57,284

VESA 1024 x 768 60Hz 48,363 60,004 65,000

VESA 1024 x 768 70Hz 56,476 70,069 75,000

VESA 1024 x 768 72Hz 57,672 72,000 78,434

VESA 1024 x 768 75Hz 60,023 75,029 78,750

VESA 1152 x 864 60Hz 53,783 59,959 81,750

VESA 1152 x 864 70Hz 63,000 70,000 96,768

VESA 1152 x 864 72Hz 64,872 72,000 99,643

VESA 1152 x 864 75Hz 67,500 75,000 108,000

VESA 1280 x 720 60Hz 44,772 59,855 74,500

VESA 1280 x 720 70Hz 52,500 70,000 89,040

VESA 1280 x 720 72Hz 54,072 72,000 91,706

VESA 1280 x 720 75Hz 56,456 74,777 95,750

VESA 1280 x 768 60Hz 47,776 59,870 79,500

VESA 1280 x 768 75Hz 60,289 74,893 102,250

VESA 1280 x 800 60Hz 49,702 59,810 83,500

VESA 1280 x 800 75Hz 62,795 74,934 106,500

VESA 1280 x 960 60Hz 60,000 60,000 108,000

Installation og tilslutning 2-9

VERTICAL

FREQUENCY

(VERTIKAL

FREKVENS)

FORMAT OPLØSNING

HORISONTAL

FREKVENS

(KHZ)

(HZ)

VESA 1280 x 960 70Hz 69,930 70,000 120,839

VESA 1280 x 960 72Hz 72,072 72,000 124,540

VESA 1280 x 960 75Hz 75,231 74,857 130,000

VESA 1280 x 1024 60Hz 63,981 60,020 108,000

VESA 1280 x 1024 70Hz 74,620 70,000 128,943

VESA 1280 x 1024 72Hz 76,824 72,000 132,752

VESA 1280 x 1024 75Hz 79,976 75,025 135,000

VESA 1400 x 1050 60Hz 65,317 59,978 121,750

VESA 1440 x 900 60Hz 55,935 59,887 106,500

VESA 1440 x 900 75Hz 70,635 74,984 136,750

VESA 1600 x 1200 60Hz 75,000 60,000 162,000

Alle opløsninger højere eller lavere end 1024x768 konverteres til 1024x768 af skaleringschippen inde i projektoren.

Hvis opløsningen på det signal, der udsendes af pc'en, passer til projektorens ægte opløsning (1024x768), er billedkvaliteten optimal.

PIXELFREKVEN

S (MHZ)

AV-timing (D-Sub)

FORMAT OPLØSNING SCAN

BT.601 SMPTE 267M 480i 59,94Hz Interlaced

BT.1358 SMPTE 293M 480p 59,94Hz Progressiv

BT.601 576i 50Hz Interlaced

BT.1358 576p 50Hz Progressiv

SMPTE 296M 720p 59,94Hz/60 Hz Progressiv

BT.709 SMPTE 274M 1080i 59,94Hz/60 Hz Interlaced

AV-timing (HDMI)

FORMAT OPLØSNING SCAN

720p 50Hz Progressiv

1080i 50Hz Interlaced

VERTICAL

HORISONTAL

FREKVENS

(KHZ)

FREQUENCY

(VERTIKAL

FREKVENS)

PIXELFREKVE

NS (MHZ)

(HZ)

EIA-861 Format1 640 x 480 Progressiv 59,940 31,469 25,175

EIA-861 Format1 640 x 480 Progressiv 60,000 31,500 25,200

EIA-861 Format2,3 720 x 480 Progressiv 59,940 31,469 27,000

EIA-861 Format2,3 720 x 480 Progressiv 60,000 31,500 27,027

2-9 Installation og tilslutning

VERTICAL

FREQUENCY

(VERTIKAL

FREKVENS)

PIXELFREKVE

NS (MHZ)

FORMAT OPLØSNING SCAN

HORISONTAL

FREKVENS

(KHZ)

(HZ)

EIA-861 Format4 1280 x 720 Progressiv 59,939 44,955 74,175

EIA-861 Format4 1280 x 720 Progressiv 60,000 45,000 74,250

EIA-861 Format5 1920 x 1080 Interlaced 59,939 33,716 74,175

EIA-861 Format5 1920 x 1080 Interlaced 60,000 33,750 74,250

EIA-861 Format17,18 720 x 576 Progressiv 50,000 31,250 27,000

EIA-861 Format19 1280 x 720 Progressiv 50,000 37,500 74,250

EIA-861 Format20 1920 x 1080 Interlaced 50,000 28,125 74,250

AV-timing (VIDEO/S-VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

Projektoren understøtter ovennævnte standard videoformater gennem sine video- og s-video-indgange. Der kræves ingen justeringer.

Installation og tilslutning 2-9

2-10 Tilslutning af strømmen

1. Sæt strømkablet ind i strømstikket på projektorens bagside.

2-10 Installation og tilslutning

2-11 Tilslutning til en pc

1. Forbind [PC IN]-porten bag på projektoren med pc'ens VIDEO OUT-stik (D-sub) med et pc-videokabel.

2. Isæt strømkablerne til projektoren og til pc'en.

3. Tilslut [PC/DVI AUDIO IN]-indgangsstikket på projektoren til højttalerudgangsstikket på pc'en med et lydkabel.

Dette produkt understøtter Plug and Play. Hvis du anvender Windows XP, skal du ikke indstille driveren på din pc.

Brug af projektoren

1. Tænd for projektoren, og tryk derefter på knappen [SOURCE] for at vælge <PC>.

Hvis tilstanden <PC> ikke er tilgængelig, skal du sikre dig, at pc-video-kablet er tilsluttet korrekt.

2. Tænd for pc´en, og indstil pc-miljøet (skærmopløsning osv.), når det er nødvendigt.

3. Justér skærmen. (<Auto Adjustment>).

Installation og tilslutning 2-11
