Informations importantes relatives à la sécurité
Lors de l’utilisation de ce produit, ayez toujours à l’esprit les recommandations de sécurité suivantes, afin de réduire le risque d’incendie, de décharge électrique et d’autres accidents :
1Lisez attentivement toutes les instructions.
2Prenez des précautions identiques à celles recommandées pour l’utilisation d’un appareil électrique.
3Observez toutes les mises en garde et instructions mentionnées sur le produit et sur la documentation qui l’accompagne.
4Si une instruction de fonctionnement semble être en contradiction avec une information relative à la sécurité, tenez compte de cette dernière. Il se peut que vous ayez mal compris l’instruction de fonctionnement. Si vous êtes dans l’impossibilité de résoudre cette contradiction, contactez votre distributeur ou votre technicien de maintenance.
5Avant de nettoyer votre appareil, débranchez-le de la prise murale. N’utilisez aucun détergent liquide ni nettoyant en aérosol. Utilisez uniquement un chiffon humide.
6Ne placez pas l’appareil sur une surface non stable. Il pourrait provoquer de sérieux dégâts s’il venait à tomber.
7Votre appareil ne doit en aucun cas être placé à proximité d’un radiateur, d’un chauffage, ni d’une conduite d’air conditionné ou de ventilation.
8Veillez à ce que rien ne soit posé sur le cordon d’alimentation. Ne placez pas votre appareil là où les cordons pourraient être piétinés.
9Ne branchez pas un trop grand nombre d’appareils électriques dans une même prise murale ou sur un câble prolongateur. Une prise surchargée réduit les performances et constitue une source potentielle d’incendie et de décharges électriques.
10 Veillez à ce qu’aucun animal domestique ne ronge les cordons d’alimentation et d’interface PC.
11 N’introduisez jamais d’objet dans les ouvertures du boîtier ou de l’habillage de l’appareil. Ils pourraient entrer en contact avec des points de tension dangereux, créant ainsi un risque d’incendie ou de décharge électrique. Ne renversez jamais de liquide sur ou dans l’appareil.
12 Afin de réduire le risque de décharge électrique, ne démontez en aucun cas l’appareil. Apportez-le chez un technicien de maintenance qualifié si une réparation s’avère nécessaire. L’ouverture ou le retrait des capots peut vous exposer à des tensions dangereuses ou d’autres risques. Un remontage incorrect peut provoquer des décharges électriques une fois l’appareil remis sous tension.
13 Débranchez l’appareil des prises PC et murale, puis adressez-vous à un technicien de maintenance qualifié si :
•une partie du cordon téléphonique, d’alimentation ou de la prise est endommagée ou mise à nu.
•du liquide a été renversé dans l’appareil.
•l’appareil a été exposé à la pluie ou à l’eau.
•l’appareil ne fonctionne pas correctement alors que toutes les instructions ont été suivies.
•l’appareil est tombé, ou si le boîtier semble détérioré.
•les performances de l’appareil se dégradent.
14 Réglez uniquement les commandes abordées dans le mode d’emploi. Un mauvais réglage des autres commandes pourrait endommager l’appareil et nécessiter l’intervention d’un technicien de maintenance qualifié pour remettre l’appareil en état de marche.
15 Évitez d’utiliser l’appareil pendant un orage. Il peut y avoir en effet un risque de décharge électrique par la foudre. Si possible, débranchez le cordon d’alimentation pendant toute la durée de l’orage.
16 CONSERVEZ PRÉCIEUSEMENT CES RECOMMANDATIONS.
TABLE DES MATIÈRES
1 INSTALLATION.................................... |
1.1 |
Installation de l’appareil....................... |
1.2 |
Choix d’un emplacement ..................................... |
1.2 |
Déballage .......................................................... |
1.2 |
Inventaire ......................................................... |
1.3 |
Emplacement et fonction des commandes .............. |
1.4 |
Fonction des touches du panneau de commande..... |
1.6 |
Installation de l’appareil ...................................... |
1.8 |
Chargement du papier....................................... |
1.11 |
Installation des cartouches d’encre ..................... |
1.13 |
Installation du logiciel ....................... |
1.19 |
À propos du logiciel Samsung............................. |
1.19 |
Configuration requise ........................................ |
1.20 |
Installation du logiciel Samsung.......................... |
1.21 |
Configuration des accès fax et Internet................ |
1.25 |
Désinstallation du logiciel Samsung..................... |
1.29 |
Configuration de base du système ...... |
1.34 |
Réglage de la date et de l'heure ......................... |
1.34 |
Réglage de l'identification du |
|
télécopieur (Nom et Numéro) ............................. |
1.37 |
Changement de la langue d’affichage .................. |
1.40 |
Réglage de la marge d'effacement ...................... |
1.40 |
Réglage du son ................................................ |
1.41 |
Réglage du mode de numérotation...................... |
1.42 |
Définition d’un code secret................................. |
1.43 |
Réglage du mode combiné ................................. |
1.44 |
Mode économie de papier et d’encre ................... |
1.45 |
TABLE DES MATIÈRES |
|
iii |
|
|
|
2 |
IMPRESSION ...................................... |
2.1 |
|
Sélection du papier ............................................. |
2.2 |
|
Chargement de papier spécial .............................. |
2.4 |
|
Impression d’un document................................... |
2.6 |
|
Paramètres de l’imprimante ................................. |
2.8 |
|
Utilisation du programme de contrôle .................. |
2.18 |
3 |
COPIE DE DOCUMENTS.......................... |
3.1 |
|
Définition du format et du type de papier............... |
3.2 |
|
Copie d’un document .......................................... |
3.4 |
|
Paramétrage des options de copie......................... |
3.5 |
|
Modification des paramètres par défaut ................. |
3.9 |
4 |
NUMÉRISATION .................................. |
4.1 |
|
Principes de base de la numérisation ..................... |
4.2 |
|
Numérisation à partir du panneau de commande .... |
4.2 |
|
Numérisation avec un logiciel compatible TWAIN..... |
4.6 |
5 |
TÉLÉCOPIEUR ..................................... |
5.1 |
|
Envoi d’une télécopie ............................ |
5.2 |
|
Préparation des documents à faxer ....................... |
5.2 |
|
Réglage des paramètres de |
|
|
transmission du document ................................... |
5.3 |
|
Chargement d’un document ................................. |
5.6 |
|
Envoi automatique d'une télécopie ........................ |
5.7 |
|
Utilisation de la numérotation |
|
|
manuelle pour l'envoi d'une télécopie .................... |
5.7 |
|
Envoi d’une télécopie après une |
|
|
communication téléphonique................................ |
5.8 |
|
Annulation d'un envoi de télécopie ........................ |
5.8 |
|
Confirmation d’un envoi....................................... |
5.9 |
|
Renumérotation automatique ............................... |
5.9 |
|
Recomposition d'un numéro ............................... |
5.10 |
|
Appel opérateur................................................ |
5.11 |
|
Activation de l'envoi en mode économique ........... |
5.12 |
iv TABLE DES MATIÈRES
Réception d’une télécopie ................... |
5.14 |
À propos des modes de réception ....................... |
5.14 |
Chargement du papier pour la |
|
réception des télécopies .................................... |
5.15 |
Réception automatique en mode FAX .................. |
5.16 |
Réception en mode AUTO .................................. |
5.16 |
Réception automatique en mode REP/FAX............ |
5.17 |
Réception manuelle en mode TEL........................ |
5.18 |
Réception manuelle avec un téléphone auxiliaire... |
5.18 |
Réception en mode SONN DIST .......................... |
5.19 |
Réception de télécopies couleur .......................... |
5.19 |
Mémorisation d'une télécopie reçue..................... |
5.19 |
Transfert de télécopies reçues ............................ |
5.20 |
Numérotation automatique................. |
5.22 |
Numérotation par touche d'accès direct ............... |
5.22 |
Utilisation des numéros abrégés ......................... |
5.23 |
Numérotation de groupe.................................... |
5.26 |
Recherche d'un numéro dans la mémoire............. |
5.28 |
Fonctions avancées............................. |
5.29 |
Multidiffusion ................................................... |
5.29 |
Transmission en différé ..................................... |
5.30 |
Envoi prioritaire................................................ |
5.32 |
Relève ............................................................ |
5.33 |
Ajout de documents à une |
|
opération programmée ...................................... |
5.35 |
Annulation d'une opération programmée.............. |
5.36 |
Fonctions supplémentaires ................. |
5.37 |
Impression de journaux..................................... |
5.37 |
Options de configuration du télécopieur ............... |
5.39 |
Utilisation du Fax Settings Utility ........................ |
5.45 |
TABLE DES MATIÈRES |
|
v |
|
|
|
6 |
MAINTENANCE.................................... |
6.1 |
|
Maintenance des cartouches d’encre...................... |
6.2 |
|
Vérification du niveau d’encre............................... |
6.3 |
|
Nettoyage des cartouches d'encre......................... |
6.3 |
|
Remplacement des cartouches d'encre ................ |
6.10 |
|
Alignement des cartouches d'encre ..................... |
6.16 |
|
Effacement de la mémoire ................................. |
6.19 |
|
Étalonnage du scanner ...................................... |
6.20 |
|
Configuration de l'appareil en vue |
|
|
d'une télémaintenance ..................................... |
6.20 |
|
Nettoyage du scanner de documents ................... |
6.21 |
7 |
DÉPANNAGE....................................... |
7.1 |
|
Suppression des bourrages papier......................... |
7.2 |
|
Messages d’erreur .............................................. |
7.6 |
|
Résolution des problèmes .................................... |
7.9 |
8 |
ANNEXE ............................................ |
8.1 |
|
Spécifications de l’imprimante .............................. |
8.2 |
|
Spécifications du scanner et du copieur ................. |
8.2 |
|
Spécifications du télécopieur ................................ |
8.3 |
|
Spécifications générales ...................................... |
8.4 |
|
Spécifications du papier....................................... |
8.5 |
INDEX
vi TABLE DES MATIÈRES
1INSTALLATION
Merci d'avoir choisi le télécopieur multifonctions à jet d'encre Samsung SF-430. Outre l'envoi de télécopies, cet appareil combine également les fonctions d'impression, de copie d'appoint et de numérisation.
Ce chapitre donne la procédure détaillée de configuration de l’appareil et d’installation du logiciel.
Il contient les sections suivantes :
•Installation de l’appareil
•Installation du logiciel
•Configuration de base du système
Installation de l’appareil
Choix d’un emplacement
Pour garantir un fonctionnement optimal de votre appareil, placez-le sur une surface plane et stable, près de votre poste de travail. Laissez suffisamment de place pour faciliter le chargement et la sortie du papier ainsi que l’ouverture du capot supérieur.
Ne placez pas votre appareil :
•en plein soleil,
•près d’une source de chaleur ou d’un climatiseur,
•dans un environnement sale ou poussiéreux.
Déballage
Sortez le télécopieur de son emballage et vérifiez qu'aucune pièce ne manque ou n'est endommagée. Retirez toutes les bandes adhésives de transport se trouvant à l’avant, à l’arrière et sur les côtés de l’appareil.
1.2INSTALLATION
Inventaire
1
Les éléments ci-dessous sont livrés avec l’appareil.
SF-430
Cartouches d’encre noire et |
Bac de réception des documents |
couleur |
|
Combiné |
Cordon téléphoniquea |
Cordon d'alimentationa
Samsung SF-430
Mode d'emploi
Câble USB
Samsung SmarThru
CD-ROM d'installation |
Manuels de l'utilisateur SmarThru, |
du logiciel, |
Carte de garantie, Guide d'installation |
Modes d'emploi |
rapide |
a. La forme de la prise du cordon d’alimentation diffère selon les pays.
INSTALLATION 1.3
Emplacement et fonction des commandes
Prenez le temps de vous familiariser avec les principaux composants de l’appareil.
Vue avant
Guide-papier Support du papier
Guide-document
Combiné
Bac d’alimentation
papier
Chargeur de documents
Plateau de réception |
Panneau de commande |
|
des documents |
||
|
||
|
Plateau de réception du papier |
1.4INSTALLATION
Intérieur
1
Capot supérieur
Porte-cartouche
Panneau de commande
Vue arrière
Connecteur
USB
|
|
|
|
|
|
|
|
|
|
Prise pour cordon |
|
|
|
|
d’alimentation |
|
|
Connecteur parallèle |
|
|
|
Prise LINE |
||
|
|
|
INSTALLATION 1.5
Fonction des touches du panneau de commande
ECO
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
0 |
|
1Indique l'état actuel de l'appareil et vous guide dans les différentes tâches.
|
|
|
|
|
|
Menu |
|
|
|
Permet d'accéder au mode menu. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Entrée |
|
|
|
Permet de confirmer l’option affichée. |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Annule une tâche en cours, dont l'impression à |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
partir d'un PC, ou rétablit les valeurs par |
|
|
|
Annulation |
|||||||
|
|
|
|
|
|
|
|
|
|
défaut des fonctions de télécopie et de copie |
|
|
|
|
|
|
|
|
|
|
d'appoint (qualité, nombre de copies, zoom, |
|
|
|
|
|
|
|
|
|
|
résolution ou contraste). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet d'utiliser 50 % d'encre en moins en |
|
|
|
|
|
|
|
|
|
|
imprimant des images plus claires (disponible |
|
|
|
|
|
|
Encre |
|
|
||
|
|
|
|
|
|
|
|
|
|
en mode impression à partir d'un PC, copie et |
|
|
|
|
|
|
|
|
|
|
réception de télécopie). |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet d'économiser du papier en imprimant |
|
|
|
|
|
Papier |
|
un document de 2 pages sur une seule page |
|||
|
|
|
|
|
|
|
|
|
|
3(disponible uniquement en mode réception de télécopie noir et blanc et copie).
Permet d'envoyer une télécopie à une heure de votre choix, vous permettant ainsi de
Envoi bénéficier des tranches horaires à tarif préférentiel ou de tenir compte des décalages horaires avec certains pays (disponible uniquement pour l'envoi de télécopies).
Scan vers Lance l’assistant de numérisation Samsung 4 sur le PC pour vous permettre de choisir la
destination du document numérisé.
1.6INSTALLATION
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Qualité |
|
|
|
|
|
|
Permet de régler la qualité des copies. |
1 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nombre |
|
|
|
|
|
Permet de définir le nombre de copies. |
||||
|
|
|
|
|
|
|
|
Copie |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet de faire une copie de format inférieur |
|
5 |
|
|
|
|
|
|
|
Zoom |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ou supérieur à l’original. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Noir |
|
|
|
|
|
|
Permet de faire une copie monochrome. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Couleur |
|
|
|
|
|
|
Permet de faire une copie couleur. |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permettent d'enregistrer les numéros de fax |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
fréquemment utilisés et de les composer |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
automatiquement. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permettent de composer un numéro ou de |
|
7 |
|
|
|
|
|
|
|
Symboles |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
saisir des caractères alphanumériques. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet de sélectionner le mode de réception. |
|
||
|
|
|
|
|
Réception |
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Le mode sélectionné s'affiche lorsque |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
l'appareil est en veille. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet de rechercher un numéro mémorisé. Il |
|
|||
|
|
|
|
|
|
Répert./ |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
Effac. |
|
|
|
|
|
|
sert également à supprimer des caractères en |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
mode édition. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet d'ajuster la résolution des documents |
|
|
|
|
|
|
Résolution |
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
pour l'opération de télécopie en cours. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet d'ajuster le contraste des documents |
|
|
|
|
|
|
|
Contraste |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
pour l'opération de télécopie en cours. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet de recomposer le dernier numéro |
|
||||
|
|
|
|
|
|
|
Bis/Pause |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
appelé ou reçu et d'insérer une pause dans un |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
numéro de fax. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permettent de faire défiler les options de |
|
|
|
|
Curseur/Volume |
|
|
|
|||||||||||
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
menu et de régler le volume de la sonnerie. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ligne/Oper |
Permet de se connecter à la ligne téléphonique. |
|
||||||||||
|
|
|
|
|
Sert également à entrer en communication |
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
avec le correspondant pendant la transmission |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ou la réception d'une télécopie. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet de transférer des télécopies entrantes |
|
|
|
|
|
Transfert Fax |
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
vers un autre numéro de télécopieur. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet d'enregistrer les numéros de fax |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
fréquemment utilisés et de les composer à |
|
|
|
|
|
|
|
|
Abrégé |
|
l'aide d'un numéro abrégé à deux chiffres. |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
Noir |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet d'envoyer une télécopie noir et blanc. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
Couleur |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Permet d'envoyer une télécopie couleur. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
INSTALLATION 1.7
Installation de l’appareil
Chargeur de documents
Tirez le chargeur de documents vers le haut. Dépliez la rallonge si nécessaire.
Rallonge |
Plateau de réception des documents
Insérez les deux ergots du bac de réception des documents dans les encoches situées à l'avant de l'appareil. Dépliez la rallonge si nécessaire.
Rallonge |
Plateau de réception des documents
Combiné
Branchez l'extrémité du cordon du combiné dans la prise située à l'arrière de l'appareil, puis faites passer le cordon dans l'attache.
1.8INSTALLATION
Ligne téléphonique
Branchez une extrémité du cordon téléphonique dans la prise |
1 |
marquée LINE et l'autre extrémité (fiche gigogne) sur une prise téléphonique murale standard.
Vers une prise téléphonique murale
Appareil auxiliaire
Si vous souhaitez, vous pouvez connecter un répondeur ou un téléphone auxiliaire sur la prise gigone de votre appareil.
INSTALLATION 1.9
Câble de l’imprimante
Branchez le câble d'imprimante dans le connecteur adéquat à l'arrière de l'appareil. Branchez ensuite l'autre extrémité du câble sur le port correspondant de l'ordinateur.
Utilisez le câble USB fourni avec le télécopieur ou un câble parallèle compatible IEEE-1284 (en option).
Câble USB
Vers
l'ordinateur OU
Câble parallèle
REMARQUES :
•Si vous utilisez un câble USB, votre ordinateur doit fonctionner sous Windows 98/Me/2000/XP.
•Eteignez votre ordinateur avant de connecter le câble.
•Si vous utilisez une connexion USB, deux modes USB sont disponibles : les modes Rapide et Lent. Le mode Rapide est sélectionné par défaut. Avec ce mode, des problèmes peuvent occasionnellement survenir sur certains PC. Si c'est le cas, sélectionnez le mode Lent pour remédier à la situation. Pour plus d'informations sur le changement de mode USB, reportez-vous à la page 7.14.
Cordon d'alimentation secteur
Branchez une extrémité du cordon à l'arrière de l'appareil, et l'autre extrémité sur une prise secteur standard avec mise à la terre.
Vers une prise secteur
1.10 INSTALLATION
L’appareil se met en marche automatiquement lors du
branchement. Le message "DEMARRAGE ATTENDRE" s'affiche 1 à l'écran pour indiquer que l'appareil est sous tension. Pour
afficher le texte dans une autre langue, reportez-vous à la page 1.40.
Si vous souhaitez mettre l'appareil hors tension, débranchez le cordon d'alimentation.
REMARQUE : lorsque vous installez l'appareil pour la première fois, le message "VERIFIER CARTOUCHES" s'affiche à l'écran. Insérez du papier (voir page 1.11), puis installez les cartouches d'encre (voir page 1.13).
Chargement du papier
Le message "AJOUT PAPIER ET APPUYER ENTREE" apparaît en l'absence de papier au lancement d'une impression. La contenance du bac d’alimentation est d’environ 100 pages de papier standard (75g/m2).
En mode télécopie ou copie, vous pouvez utiliser les formats A4, Lettre ou Legal.
Pour charger du papier ordinaire, procédez comme suit.
1Tirez à fond le support du bac d’alimentation papier.
Support papier
INSTALLATION 1.11
2Aérez le papier et insérez-le dans le bac d'alimentation, face à imprimer vers vous. Vérifiez que le bord droit du papier touche le bord droit du bac d’alimentation papier. Ne dépassez pas la capacité indiquée.

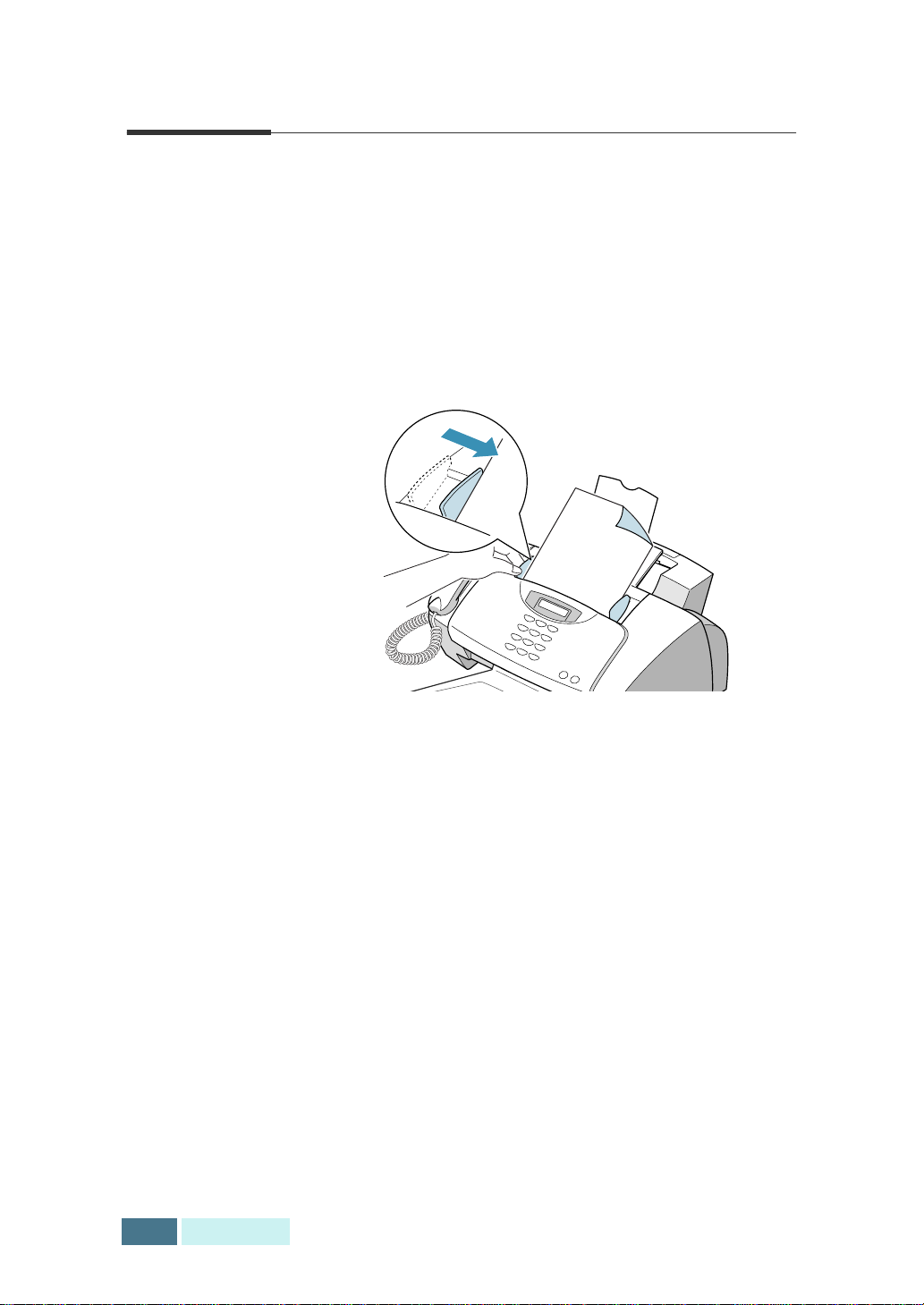

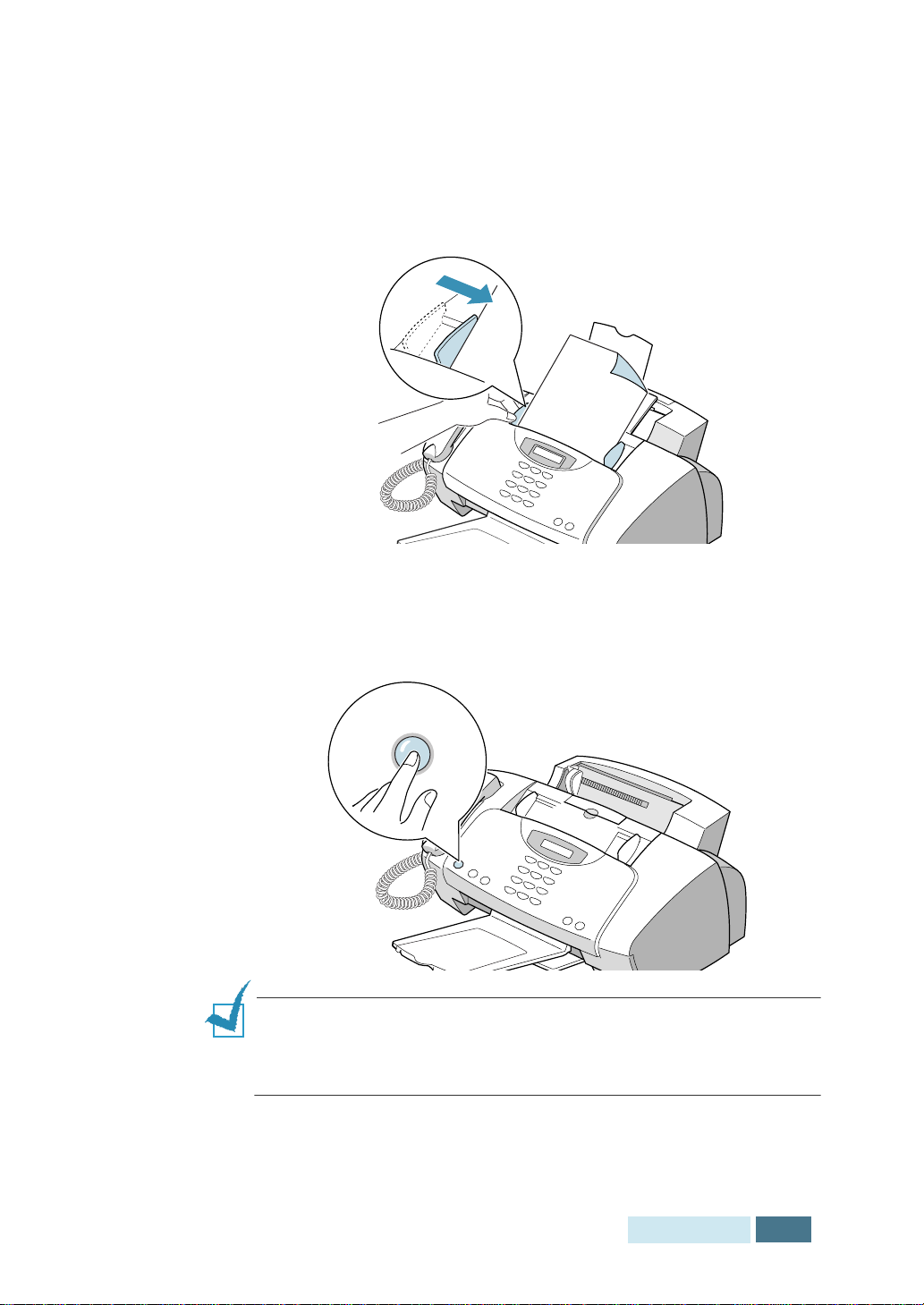

3Déplacez le guide-papier vers la droite pour l’ajuster à la largeur du papier.
Guide-papier
4Tirez à fond le plateau de réception et sa rallonge placés à l’avant de l’appareil.
1.12 INSTALLATION
REMARQUES : |
1 |
|
• |
N’introduisez pas le papier en force dans l’appareil. |
|
• |
Il est recommandé de charger une pile de papier (plus de |
|
|
20 feuilles) pour éviter les problèmes d’alimentation. |
|
• |
Si vous utilisez du papier de |
|
|
format Legal, ne déployez pas le |
|
|
plateau de réception. Au |
|
|
contraire, rentrez-le car il risque |
|
|
de provoquer un bourrage |
|
|
papier lors de l’impression. |
|
•Après avoir chargé le papier, vous devez configurer l'appareil en fonction du format utilisé. Si vous souhaitez plus d'informations, reportez-vous à la page 3.2 pour les travaux de copie, à la page page 5.40 pour la télécopie et à la
page 2.10 pour l'impression à partir d'un PC.
Installation des cartouches d’encre
L’appareil est livré avec une cartouche noire et une couleur. Vous pouvez aussi acheter une cartouche photo et l’installer à la place de la cartouche d’encre noire. Reportez-vous à la page 1.18 pour connaître les options disponibles.
Suivez la procédure ci-après pour l’installation initiale des cartouches. Pour effectuer un changement de cartouche, reportez-vous à la section "Remplacement des cartouches d'encre", à la page 6.10.
REMARQUE : il existe deux types de cartouche noire et couleur : standard et à haute capacité. Vérifiez le type de la cartouche au préalable, car vous devez le préciser lors de la procédure d'installation. Pour connaître le type de la cartouche, reportezvous au tableau de la page 6.10.
INSTALLATION 1.13
1Déballez et sortez la cartouche d'encre noire de son emballage plastique. Tenez-la par le haut. Ne touchez pas les contacts électriques.
Retirez délicatement la bande adhésive qui recouvre la tête d’impression.
2Soulevez le panneau de commande en le tenant par le bord supérieur et tirez-le vers vous.
Panneau de commande
3Ouvrez le capot supérieur.
Capot supérieur
1.14 INSTALLATION
4Le porte-cartouche se met en position de chargement.
La cartouche couleur se place à gauche du porte- |
1 |
cartouche. Le taquet jaune situé sur ce dernier permet de l’identifier.
La cartouche d’encre noire (ou photo) se place à droite du porte-cartouche. Le taquet vert situé sur ce dernier permet de l’identifier.
Taquet jaune
indiquant la position
de la cartouche
couleur
Taquet vert indiquant la position
de la cartouche noire ou photo
5Placez la cartouche noire à droite dans le porte-cartouche.
Cartouche d’encre noire
6Poussez la cartouche couleur jusqu’à ce qu’un déclic indique qu’elle est bien en place.
INSTALLATION 1.15
7Déballez et sortez la cartouche couleur de son emballage plastique. Retirez délicatement l'adhésif de protection en tenant la cartouche par le haut.
8Placez la cartouche couleur à gauche dans le portecartouche.
9Poussez la cartouche couleur jusqu’à ce qu’un déclic indique qu’elle est bien en place.
10 Une fois les cartouches d'encre installées, refermez le capot et remettez le panneau de commande en place.
REMARQUE : si le message "RETIRER BOURRAGE ET APP ANNULAT." apparaît une fois panneau de commande refermé, réinstallez les cartouches. L'appareil ne pourra pas effectuer d'impression si les cartouches d'encre ne sont pas correctement installées.
11 Une fois le capot et le panneau de commande refermés, le message "CARTOUCHE REMPLACEE? NON" vous demande de confirmer que deux nouvelles cartouches ont été installées. Appuyez sur les touches ou jusqu’à ce que "LES DEUX" s’affiche dans le coin inférieur droit de l'écran, puis appuyez sur Entrée.
1.16 INSTALLATION
12 Le message "CARTOUCHE GAUCHE NOUVELLE
COULEUR" s'affiche à l'écran. Appuyez sur Entrée si 1 vous avez installé une nouvelle cartouche couleur.
13 Le message "CART. GAUCHE COULEUR STANDARD" s'affiche à l'écran. Appuyez sur Entrée si vous avez installé une cartouche standard. Sinon, appuyez sur les touches ou jusqu’à ce que "CART. GAUCHE COULEUR MAX." s’affiche, puis appuyez sur Entrée.
14 Le message "CART. DROITE NOUVELLE NOIRE" s’affiche. Appuyez sur Entrée si vous avez installé nouvelle cartouche d'encre noire.
15 Le message "CART. DROITE NOIRE STANDARD" s’affiche. Appuyez sur Entrée si vous avez installé une cartouche standard. Sinon, appuyez sur les touches ou jusqu’à ce que "CART. DROITE NOIRE MAX." s’affiche, puis appuyez sur Entrée.
16 Le porte-cartouche reprend sa position initiale. La procédure d'alignement des cartouches lance automatiquement l'impression d'un formulaire de test d'alignement des cartouches.
Ce formulaire comprend six zones d’alignement. En sélectionnant la ligne la plus droite de chaque zone, vous optimiserez l’alignement des têtes d’impression.
17 Examinez le formulaire d’alignement des cartouches et identifiez la ligne la plus droite de l’alignement A.
À l'aide du clavier numérique, entrez le numéro correspondant à la ligne la plus droite, puis appuyez sur
Entrée.
INSTALLATION 1.17
18 L’écran valide le numéro et passe à l’alignement B. Répétez l'étape 16 pour les alignements B à F.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Plage de numéros |
|
|
Dernier alignement |
|
Alignements |
|||
|
|
|
|
(A, B, C, D, E, F) |
19 Après la saisie du numéro pour l’alignement F, l’écran repasse en mode veille.
REMARQUES :
•Lorsque l’une des cartouches d’encre est vide, remplacez-la. Si l'une des cartouches est vide ou s'il n'y en a qu'une seule d'installée, l'appareil pourra imprimer mais la qualité d'impression sera mauvaise.
•Ayez toujours une cartouche de rechange à portée de main. Pour acheter des cartouches d’encre, vérifiez les références dans le tableau ci-dessous pour être sûr de vous procurer celle qui convient. Ces cartouches ont été conçues spécialement pour fonctionner avec votre appareil et générer des impressions claires et nettes.
•Pour acheter une nouvelle cartouche d’encre, contactez votre point de vente ou un revendeur Lexmark agréé.
Type de cartouche |
Référence |
||
|
|
|
|
|
Haute |
Lexmark 12A1975 |
|
|
capacité |
||
Cartouche noire |
|
||
|
|
||
Standard |
Samsung INK-M50 |
||
|
|||
|
Lexmark 12A1970 |
||
|
|
||
|
|
|
|
|
Haute |
Lexmark 15M0125 |
|
|
capacité |
||
Cartouche couleur |
|
||
|
|
||
Standard |
Samsung INK-C60 |
||
|
|||
|
Lexmark 15M0120 |
||
|
|
||
|
|
|
|
Cartouche photo |
Lexmark 12A1990 |
||
|
|
|
1.18 INSTALLATION
Installation du |
1 |
|
logiciel |
||
|
À propos du logiciel Samsung
Après avoir installé l’appareil et l’avoir connecté à l’ordinateur, vous devez insérer le CD-ROM SmarThru dans le lecteur. Il contient les éléments suivants :
•Pilote MFP
•Logiciel SmarThru
•Logiciel de reconnaissance optique de caractères (OCR) AnyPage Lite
Pilote MFP
Pour utiliser les fonctions d’imprimante et de scanner du
SF-430, vous devez installer le pilote MFP.
Logiciel SmarThru
SmarThru est le logiciel fourni avec votre appareil multifonction SF-430. SmarThru dispose d'un puissant outil de retouche d'images qui permet d'exécuter de nombreuses opérations. Il inclut également un puissant logiciel client de messagerie électronique. SmarThru permet d’enregistrer les images numérisées dans une zone de stockage dédiée en vue de leur édition, envoi par courrier électronique ou par fax, impression et traitement avec d’autres logiciels de votre choix.
Logiciel de reconnaissance optique de caractères (OCR) AnyPage Lite
Le logiciel de reconnaissance optique de caractères (OCR) peut reconnaître la plupart des formats de caractères, vous permettant donc d’exploiter les documents numérisés dans un logiciel de traitement de texte.
INSTALLATION 1.19
Configuration requise
Avant de commencer, vérifiez que votre système dispose de la configuration minimale requise.
Systèmes d’exploitation pris en charge
Windows 95 OSR2/Windows 98/Windows 98 SE/ Windows NT 4.0 Workstation ou Server avec Service Pack 3/Windows 2000 Professional ou Advanced Server/ Windows XP édition familiale ou professionnelle.
Configuration minimale
•Espace disque : 130 Mo pour l'installation
•Mémoire : 64 Mo
•Processeur : Pentium II 233 ou supérieur
•Navigateur Internet : Internet Explorer 4.01 ou supérieur
Configuration recommandée
•Espace disque : 250 Mo pour l'installation
•Mémoire : 128 Mo
•Processeur : Pentium II 400 ou supérieur
•Navigateur Internet : Internet Explorer 5.5 ou supérieur
REMARQUES :
•Pour l’installation sous Windows NT 4.0/2000/XP, vous devez disposer des droits d’administrateur.
•Les versions de Windows 95 antérieures à la version R2 sont déconseillées en raison des problèmes de compatibilité avec les bibliothèques OLE/COM.
1.20 INSTALLATION
Installation du logiciel Samsung |
1 |
|
REMARQUES :
•Les utilisateurs de Windows 95/98/Me/2000/XP doivent cliquer sur le bouton d’annulation dans l’écran "Nouveau matériel détecté" qui apparaît au démarrage de l’ordinateur.
•Vérifiez que le SF-430 est branché et connecté au port parallèle ou USB de votre ordinateur avant d’installer le logiciel à partir du CD-ROM. La connexion USB n’est pas prise en charge sous Windows 95 et Windows NT 4.0.
1Insérez le CD-ROM SmarThru fourni dans le lecteur de CD-ROM.
Le CD-ROM SmarThru s’exécute automatiquement et la fenêtre d’accueil s’affiche à l’écran.
Si l’écran d’accueil ne s’affiche pas, dans le menu Démarrer, choisissez Exécuter. Entrez X:\Autorun.exe, en remplaçant “X” par la lettre correspondant au lecteur, puis cliquez sur OK.
Choisissez la langue à utiliser, le cas échéant.

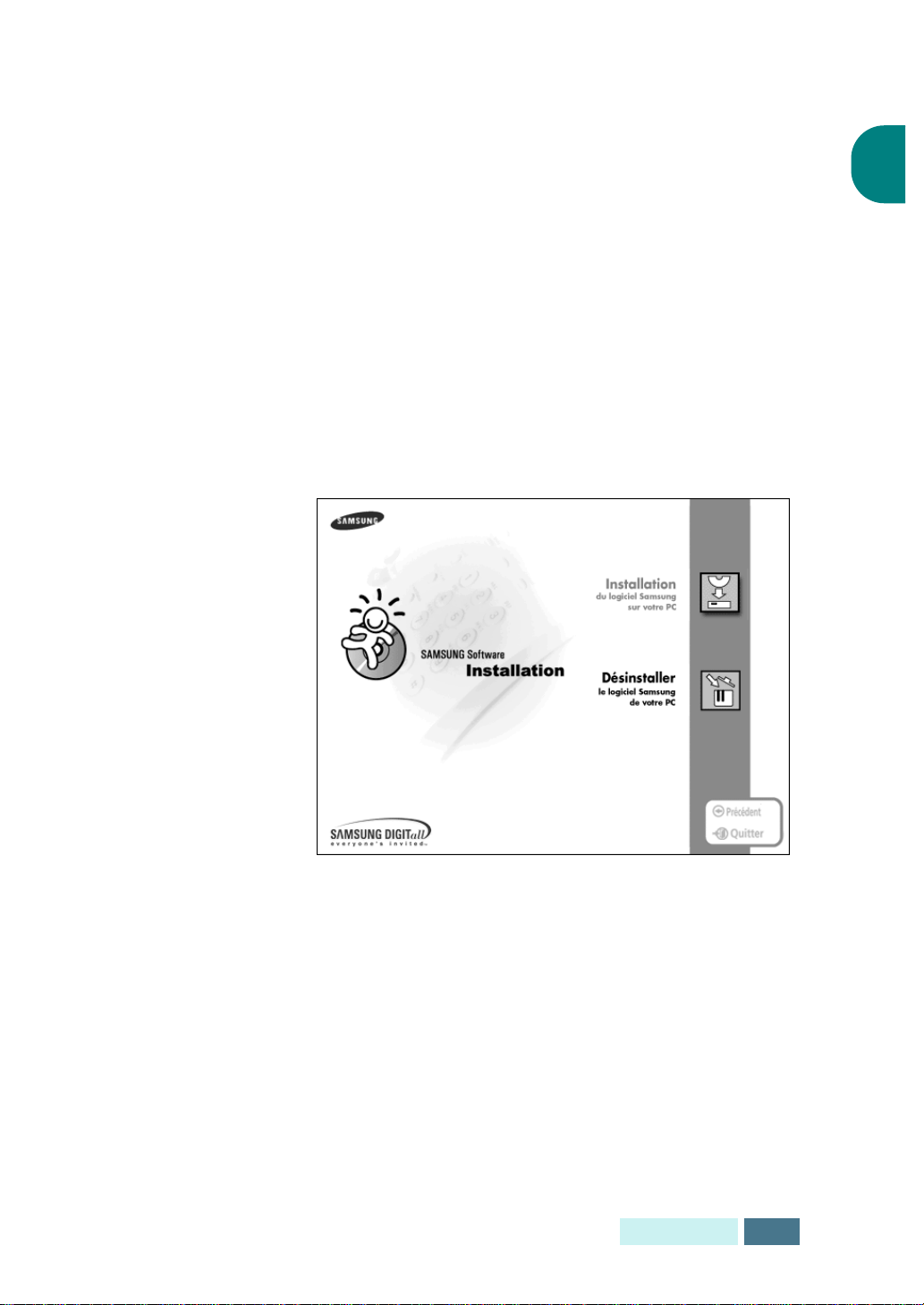

2Cliquez sur Installation du logiciel Samsung sur votre PC.
Installe le logiciel Samsung sur votre PC.
Désinstalle le logiciel Samsung. Voir page 1.29.
3Une fois l'option sélectionnée, cliquez sur Suivant.
INSTALLATION 1.21
4Suivez les instructions qui s’affichent à l’écran, puis cliquez sur Suivant.
5SmarThru gère trois types d’installation :
•Typique : option recommandée pour la plupart des utilisateurs. Installe le programme avec les options de base.
•Compacte : seul le pilote MFP est installé.
•Personnalisée : vous pouvez choisir les options à installer. Cette option est recommandée pour les utilisateurs avertis.
Lorsque vous choisissez l’option Personnalisée, vous pouvez installer les options de votre choix.
• Logiciel SmarThru : pour numériser et retoucher des images, et travailler avec des documents électroniques.
• Logiciel OCR : logiciel AnyPage Lite pour la reconnaissance optique de caractères (OCR).
• MFP Driver : pour imprimer et numériser.
6Cliquez sur Suivant.
1.22INSTALLATION
7Vous pouvez sélectionner l’option Configuration réseau
SmarThru. Elle permet de partager les modems de |
1 |
l’ordinateur ainsi que le SF-430 par l’intermédiaire d’un |
réseau ou d’accéder à ces périphériques partagés installés sur d’autres ordinateurs.
La Configuration autonome ne permet pas d’utiliser les fonctions réseau telles que la télécopie et la numérisation à distance.
Si vous sélectionnez l’option Configuration réseau SmarThru, vous pouvez installer un serveur, un client ou les deux.
L’option Serveur permet de partager un télécopieur et/ ou un scanner sur un réseau local. La gestion des utilisateurs des services distants permet de contrôler le partage. L’option Client permet d’utiliser sur un réseau local les services de télécopie et de numérisation à distance fournis par le serveur de services à distance SmarThru. Vous devez pour cela disposer d’un compte client. Ces comptes sont fournis par le serveur. Pour plus d’informations sur les services de télécopie et de numérisation à distance, reportez-vous au Guide de l’utilisateur SmarThru.
INSTALLATION 1.23
