Samsung SCX-3405W User Manual [de]

Benutzerhandbuch

SCX-340x/340xW Series

SCX-340xF/340xFW Series

SCX-340xFH/340xHW Series

GRUNDLAGEN

In dieser Anleitung finden Sie Informationen zur Installation unter Windows, zur grundlegenden Bedienung und zu Problemlösungen.

ERWEITERT

In dieser Anleitung finden Sie Informationen zur Installation unter verschiedenen Betriebssystemen, zur erweiterten Konfiguration, zum Betrieb und Bedienung sowie zu Problemlösungen.

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar.

RUNDLA

1. Einführung

Fax-Grundlagen 70

Entscheidende Vorteile 5 Funktionen nach Modell 8 Nützlich zu wissen 14 Über dieses Benutzerhandbuch 15 Sicherheitsinformationen 16 Übersicht über das Gerät 23 Bedienfeld – Übersicht 27 Einschalten des Geräts 32 Lokales Installieren des Treibers 33 Treiber neu installieren 35

2. Überblick über das Menü und Basis-Setup

3. Wartung

Bestellen von Verbrauchsmaterialien und Zubehör 76

Verfügbare Verbrauchsmaterialien 77 Verfügbare Verschleißteile 78 Lagern der Tonerkartusche 79 Verteilen des Toners 81 Ersetzen der Tonerkartusche 83 Überwachung der Lebensdauer von

Verbrauchsmaterial 85 Wenig-Toner-Warnung einstellen 86 Reinigen des Gerätes 87 Tipps zum Transport und zur Lagerung Ihres

Geräts 93

Überblick über die Menüs 37 Grundlegende Geräteeinstellungen 42 Druckmedien und Fächer 44 Grundlagen zum Drucken 57 Standardvorgehensweise zum Kopieren 63 Scannen 68

4. Problemlösung

Tipps zur Vermeidung von Papierstaus 95 Beseitigen von Papierstaus im Vorlageneinzug Beseitigen von Papierstaus 101

RUNDLA

Erläuterung der Status-LED 105 Bedeutung der Display-Meldungen 108

5. Anhang

Technische Daten 115 Konformitätshinweise 125 Copyright 139

1. Einführung

In diesem Kapitel erfahren Sie, was Sie wissen müssen, um das Gerät zu benutzen.

• Entscheidende Vorteile 5

• Funktionen nach Modell 8

• Nützlich zu wissen 14

• Über dieses Benutzerhandbuch 15

• Sicherheitsinformationen 16

• Übersicht über das Gerät 23

• Bedienfeld – Übersicht 27

• Einschalten des Geräts 32

• Lokales Installieren des Treibers 33

• Treiber neu installieren 35

Entscheidende Vorteile

Umweltfreundlich

• Dieses Gerät verfügt über die Öko-Funktion. Damit sparen Sie Toner und Papier (siehe „Öko-Druck“ auf Seite 61).

• Sie können auch mehrere Seiten auf ein einzelnes Blatt drucken, um Papier zu sparen (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 255).

• Sie können Blätter beidseitig bedrucken und damit Papier sparen (beidseitiger Druck) (manuell) (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 255).

• Dieses Gerät schaltet automatisch in den Stromsparmodus und senkt dadurch wesentlich den Stromverbrauch, wenn es nicht aktiv verwendet wird.

Schnelles Drucken mit hoher Auflösung

• Sie können mit einer effektiven Auflösung von bis zu 1.200 × 1.200 dpi drucken.

• Schnelles Drucken auf Abruf.

- Für einseitiges Drucken, 20 Seiten pro Minute (SpM) ( DIN A4) od er

21 SpM (US-Letter).

Entscheidende Vorteile

Zweckmäßigkeit

• Easy Capture Manager ermöglicht Ihnen, komfortabel das zu bearbeiten und zu drucken, was Sie durch Drücken der Taste Druck der Tastatur auf dem Bildschirm erfassen (siehe „Easy Capture Manager“ auf Seite 302).

• Samsung Easy Printer Manager und Printer Status (o der Smart Panel) sind Programme, die das Gerät überwachen und Sie über den jeweiligen Gerätestatus informieren. Außerdem können Sie damit die Einstellungen des Gerätes ändern (siehe„Samsung-Druckerstatus verwenden“ auf Seite 313 oder „Smart Panel verwenden“ auf Seite

315).

• AnyWeb Print ermöglicht Ihnen die Speicherung, die Vorschau und den Druck der Bildschirmdarstellung von Windows Internet Explorer auf wesentlich leichtere Art und Weise als bei Verwendung eines normalen Programms (siehe „Samsung AnyWeb Print“ auf Seite 303).

• Intelligentes Update ermöglicht Ihne n, aktue lle Softw are-Up dates zu ermitteln und die jeweils aktuellste Version des Druckertreibers zu finden und zu installieren. Diese Funktion ist nur für Windows verfügbar.

• Wenn Sie über einen Internetanschluss verfügen, finden Sie Hilfe, Support, Druckertreiber, Handbücher und Bestellinformationen auf der Samsung Website: www.samsung.com > Produkt finden > Support oder Downloads.

Unterstützt viele Funktionen und Anwendungen

• Unterstützt eine Vielzahl an Papie rformaten (siehe „Techni sche Daten der Druckmedien“ auf Seite 118).

• Wasserzeichen drucken: Sie können Ihre Dokumente mit einem Schriftzug wie beispielswei se „Vertraulich“ verseh en (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 255).

• Drucken von Postern: Der auf den Seiten Ihres Dokument s enthaltene Text und die Bilder werden vergrößert und auf mehrere Blätter gedruckt, die Sie anschließend zu einem Poster zusammenfügen können (siehe „Erweiterte Druckfunktione n verwenden “ auf Seit e 255).

• Sie können unter mehreren Betriebssystemen drucken (siehe „Systemanforderungen“ auf Seite 121).

• Das Gerät ist mit einem USB-Anschluss und/oder einer Netzwerkschnittstelle ausgestattet.

Entscheidende Vorteile

Unterstützt mehrere Methoden zum Einrichten eines Drahtlosnetzwerks

• Verwendung der WPS-Taste (Wi-Fi Protected Setup™)

- Sie können bequem eine drahtlose Netzwerkverbindung herstellen, indem Sie beim Gerät und beim Zugriffspunkt (WLAN-Router) die WPS-Taste benutzen.

• Verwendung eines USB-Kabels oder eines Netzwerkkabels

- Wenn Sie ein USB-Kabel oder ein Netzwer kkabel benutzen, können Sie das Gerät verbinden und auch verschiedene DrahtlosnetzwerkEinstellungen vornehmen.

• Wi-Fi Direct nutzen

- Mit der Funktion Wi-Fi oder Wi-Fi Direct ist es problemlos möglich, von einem Mobilfunkgerät aus zu drucken.

Siehe „Einführung in die Einrichtung ei nes Drahtlosnetzwerks“ auf Seite 171.

Funktionen nach Modell

Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung.

Betriebssystem

(●: Inklusive, Leer: nicht verfügbar)

Software

Betriebssystem

SCX-340x Series

SCX-340xW Series

SCX-340xF Series

SCX-340xFW Series

SCX-340xW Series

SCX-340xFH Series Windows ● ● Macintosh ● ● Linux ● ● Unix

Software

SCX-340x Series

SCX-340xW Series

SCX-340xF Series

SCX-340xFW Series

SCX-340xW Series

SCX-340xFH Series SPL-Druckertreiber ● ● PCL-Druckertreiber

Funktionen nach Modell

PS-Druckertreiber

XPS-Druckertreiber

● ●

Direktdruck-Dienstprogramm Samsung Easy Printer

Manager

Über PC scannen ● ● Fax über PC empfangen ●

Geräteeinstellungen ● ● Samsung-Druckerstatus ● ● Smart Panel ● ● AnyWeb Print ● ● SyncThru™ Web Service ●

(nur SCX-340xW Series)

●

(nur SCX-340xFW/SCX-340xHW Series)

SyncThru Admin Web Service ●

(nur SCX-340xW Series)

●

(nur SCX-340xFW/SCX-340xHW Series)

Easy Eco Driver ● ● Fax Samsung Network PC Fax ●

Software

SCX-340x Series

SCX-340xW Series

SCX-340xF Series

SCX-340xFW Series

SCX-340xW Series

SCX-340xFH Series

Funktionen nach Modell

(●: Inklusive, Leer: nicht verfügbar)

Scan TWAIN-Scannertreiber ● ●

WIA-Scannertreiber ● ●

Samsung Scan Assistant ● ●

SmarThru 4

SmarThru Office ● ●

a. XPS-Treiber werden nur für Windows üb er die Sam su n g- Web sit e (www.samsung.com) unterstützt.

Software

SCX-340x Series

SCX-340xW Series

SCX-340xF Series

SCX-340xFW Series

SCX-340xW Series

SCX-340xFH Series

Funktionen nach Modell

Funktionsvielfalt

Funktionen

SCX-340x Series

SCX-340xW Series

SCX-340xF Series

SCX-340xFW Series

SCX-340xW Series

SCX-340xFH Series Hochgeschwindigkeits-USB 2.0 ● ● Netzwerkschnittstelle drahtgebundenes LAN über Ethernet 10/

100 Base TX

●

(nur SCX-340xFW/SCX340xHW Series)

Netzwerkschnittstelle 802.11b/g/n WLAN

●

(nur SCX-340xW Series)

●

(nur SCX-340xFW/SCX340xHW Series)

Eco-Druck (Bedienfeld) ● ●

Duplexdruck (2-seitiger Druck) (manuell)

● ●

Schnittstelle USB-Speicher Speichermodul Massenspeichergerät (Festplatte) Automatischer Duplex-Vorlageneinzug (ADVE) Automatischer Vorlageneinzug (AVE) ● Handapparat ●

(nur SCX-340xFH/SCX-340xHW Series)

Funktionen nach Modell

Faxen Multi-Senden ●

Verzoeg senden ● Vorrang senden ● Duplex senden Vertraul. Empf ● Duplex-Druck Senden / Empfang weiterleiten - Fax ● Senden/Empfang weiterleiten – E-Mail Senden/Empfang weiterleiten – Server

Scannen Scannen zu E-Mail

Scannen an SMB-Server Scannen an FTP-Server Duplex Scannen An PC scannen ● ●

Funktionen

SCX-340x Series

SCX-340xW Series

SCX-340xF Series

SCX-340xFW Series

SCX-340xW Series

SCX-340xFH Series

Funktionen nach Modell

(●: Inklusive, Leer: nicht verfügbar)

Kopieren Kopieren von Ausweisen ● ●

Verkleinertes oder vergrößertes Kopieren

●

Sortierung ● Poster ● Klonen ● Buch 2/4 Seiten/Blatt ● Hintergrund anpassen ● ● Randverschiebung Kantenlöschung Grauoptimier. Duplexkopie

a. WLAN-Karten sind nicht für alle Länder verfügbar. In einigen Ländern kann nur 802.11 b/g verwendet werden. Wenden Sie sich an Ihren örtlichen Samsung-Händler bzw.

an den jeweiligen Händler, bei dem Sie das Gerät erworben haben.

b. Nur Windows.

Funktionen

SCX-340x Series

SCX-340xW Series

SCX-340xF Series

SCX-340xFW Series

SCX-340xW Series

SCX-340xFH Series

Nützlich zu wissen

Das Gerät druckt nicht.

• Öffnen Sie die Druckerwarteschlange und löschen Sie das Dokument aus der Liste (siehe „Abbrechen eines Druckauftrags“ auf Seite 58).

• Deinstallieren Sie den Treiber und installieren Sie ihn erneut (siehe „Lokales Installieren des Treibers“ auf Seite 33).

• Wählen Sie Ihr Gerät unter Windows als Standardgerät aus, siehe „Das Gerät als Standardgerät festlegen“ auf Seite 254.

Wo kann ich Zubehör und Verbrauchsmaterial kaufen?

• Fragen Sie bei einem Samsung-Fachhändler oder bei Ihrem Händler.

• Besuchen Sie www.samsung.com/supplies. Wählen Sie Ihr Land / Ihre Region aus, um die Informationen zum Produktservice einzusehen.

Ein Papierstau ist aufgetreten.

• Scaneinheit öffnen und schließen (siehe „Vorderansicht“ auf Seite 24).

• Lesen Sie in dieser Anleitung nach, wie Sie einen Papierstau beseitigen. Gehen Sie dann entsprechend vor (siehe „Beseitigen von Papierstaus“ auf Seite 101).

Die Ausdrucke sind verschwommen oder unscharf.

• Möglicherweise ist nicht genügend Toner vorhanden oder er ist ungleichmäßig verteilt. Schütteln Sie die Tonerkartusche (siehe „Verteilen des Toners“ auf Seite 81).

• Versuchen Sie es mit einer anderen Einstellung der Druckauflösung (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 59).

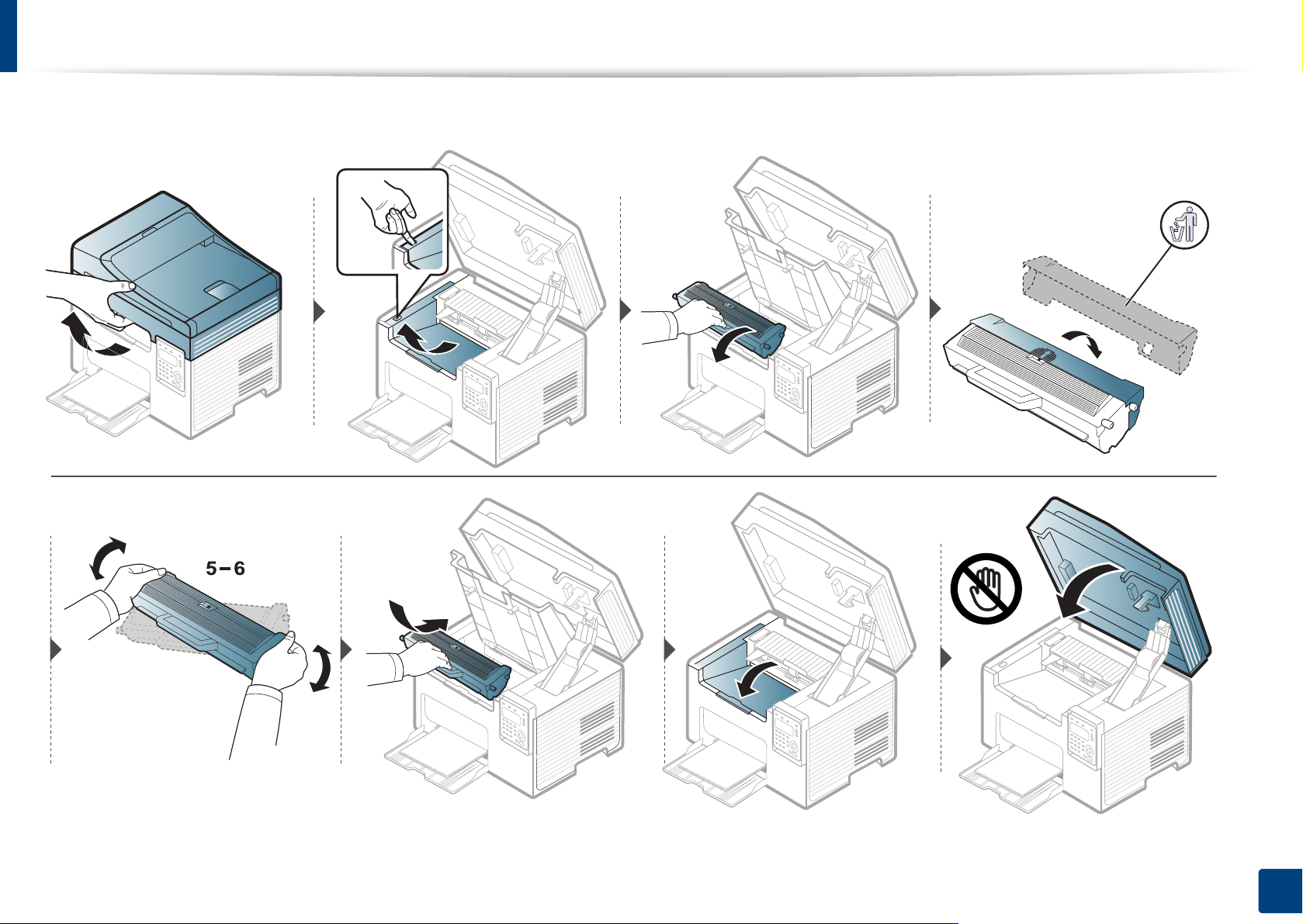

• Wechseln Sie die Tonerkartusche aus (siehe „Ersetzen der Tonerkartusche“ auf Seite 83).

Die Status-LED blinkt oder leuchtet permanent.

• Schalten Sie das Gerät aus und dann wieder ein.

• Lesen Sie in dieser Anleitung nach, was die LED-Signale bedeuten. Beseitigen Sie dann das entsprechende Problem (siehe „Erläuterung der Status-LED“ auf Seite 105).

Wo kann ich den Treiber für das Gerät herunterladen?

• Auf der Website von Samsung finden Sie Hilfe, Support, Druckertreiber, Handbücher und Bestellinformationen: www.samsung.com > Produkt finden > Support oder Downloads.

Über dieses Benutzerhandbuch

Dieses Benutzerhandbuch liefert Informationen zum grundlegenden Verständnis des Geräts sowie genaue Erläuterungen zu den einzelnen Bedienschritten.

• Lesen Sie vor der Inbetriebnahme des Geräts die Sicherheitsinformationen.

• Falls während der Nutzung des Geräts ein Problem auftritt, finden Sie im Kapitel „Problemlösung“ weitere Informationen.

• Die in dem Benutzerhandbuch verwendeten Begriffe werden im Kapitel „Glossar“ erläutert.

• Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von dem Gerät, das Sie gekauft haben, abweichen.

• Die Screenshots (Bildschirmfotos) in diesem Administratorhandbuch können je nach Firmware des Gerätes und Treiberversion abweichen.

• Die in diesem Benutzerhandbuch gegebenen Beschreibungen von Bedienschritten und Verfahren beziehen sich im Wesentlichen auf den Betrieb unter Windows 7.

Konventionen

Die nachfolgenden Begriffe werden in diesem Handbuch als Synonyme verwendet:

• Dokument wird als Synonym für Vorlage verwendet.

• Papier wird als Synonym für Medien oder Druckmedien/-materialien verwendet.

• Der Drucker oder Multifunktionsdrucker werden als „Gerät“ bezeichnet.

Allgemeine Symbole

Symbol Text Beschreibung

Hinweise an den Benutzer, um einen möglichen

Vorsicht

mechanischen Schaden oder eine Fehlfunktion zu verhindern.

Hinweis

Enthält zusätzliche Informationen oder Einzelheiten zur Funktionalität des Geräts.

1. Einführung

Sicherheitsinformationen

Folgende Warnungen und Sicherheitshinweise dienen zur Vermeidung von Personenschäden jedweder Art sowie einer möglichen Beschädigung Ihres Geräts. Lesen Sie alle Anweisungen vor der Verwendung des Geräts sorgfältig durch. Bewahren Sie diesen Abschnitt nach dem Lesen gut auf, sodass Sie ihn bei Bedarf zur Hand haben.

Wichtige Sicherheitssymbole

Erläuterungen aller Symbole und Zeichen in diesem Kapitel

Gefahren oder gefährliche Verhaltensweisen, die zu

Warnung

Vorsicht

schweren Verletzungen oder sogar zum Tod führen können.

Gefahren oder gefährliche Verhaltensweisen, die leichte Verletzungen oder Sachschäden zur Folge haben können.

Betriebsumgebung

Warnung

Nicht verwenden, wenn das Netzkabel beschädigt oder wenn die Steckdose nicht geerdet ist.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Stellen Sie keine Gegenstände auf dem Gerät ab (Wasser, kleine Metallgegenstände oder schwere Gegenstände, Kerzen, brennende Zigaretten usw.).

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

• Wenn das Gerät überhitzt, Rauch aus dem Gerät entwe icht, das Gerät anormale Geräusche erzeugt oder einen sonderbaren Geruch abgibt, den Hauptschalter sofort ausschalten und den Netzstecker ziehen.

Vermeiden Sie die beschriebene Vorgehensweise.

• Achten Sie darauf, dass die Steckdose, an dem das Gerät angeschlossen ist, stets zugänglich ist, damit Sie im Notfall sofort den Netzstecker ziehen können.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

1. Einführung

Sicherheitsinformationen

Das Netzkabel nicht krümmen und keine schweren Gegenstände auf ihm abstellen.

Das Herumtreten auf dem Netzkabel oder das Quetschen des Netzkabels durch schwere Gegenstände könnte einen elektrischen Schlag oder einen Brand auslösen.

Zum Ziehen des Netzsteckers am Stecker ziehen, nicht am Kabel! Den Netzstecker nicht mit nassen oder feuchten Händen anfassen.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

Vorsicht

Ziehen Sie den Netzstecker während eines Gewitters oder wenn Sie beabsichtigen, das Gerät über einen längeren Zeitraum nicht zu verwenden, von der Netzsteckdose ab.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

Wenn das Gerät heruntergefallen ist oder das Gehäuse beschädigt wurde, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl Sie die entsprechenden Anweisungen genau befolgt haben, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Wenn sich der Netzstecker nicht leicht in die Netzsteckdose stecken lässt, versuchen Sie nicht, ihn gewaltsam einzustecken.

Wenden Sie sich für einen Austausch der Netzsteckdose an einen Elektriker. Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Seien Sie vorsichtig, der Bereich der Papierausgabe ist heiß. Es könnten Verbrennungen auftreten.

Achten Sie darauf, dass das Netzkabel und das Telefonkabel nicht von Tieren angenagt werden.

Bei Nichtbeachtung dieser Anweisung könnte das Tier einen elektrischen Schlag und/oder eine Verletzung erleiden.

1. Einführung

Sicherheitsinformationen

Sicherheit während des Betriebs

Achten Sie darauf, dass sich nicht zu viel Papier im Papierausgabefach stapelt.

Der Drucker könnte beschädigt werden.

Vorsicht

Während des Druckvorgangs das Papier nicht gewaltsam aus dem Drucker herausziehen.

Dies kann zur Beschädigung des Geräts führen. Achten Sie darauf, dass Ihre Hände nicht zwischen Gerät und

Papierfach geraten. Sie könnten sich verletzen.

Gehen Sie beim Einlegen von Pap ier oder beim Beseitigen von Papierstaus vorsichtig vor.

Papier kann sehr scharfkantig sein und schmerzhafte Schnittverletzungen verursachen.

Beim Drucken großer Mengen kann der untere Teil des Papierausgabebereichs heiß werden. Achten Sie darauf, dass Kinder diesen Bereich nicht berühren.

Achten Sie darauf, dass die Entlüftungsschlitze nicht blockiert sind, und stecken Sie keine Gegenstände in diese Öffnungen.

Sonst könnte die Temperatur von Geräteteilen ansteigen, was eine Beschädigung des Geräts oder einen Brand zur Folge haben kann.

Wenn Sie Steuerelemente verwenden, Anpassungen vornehmen oder Vorgänge durchführen, die von den in diesem Handbuch beschriebenen abweichen, kann dies die Freisetzung gefährlicher Strahlen zur Folge haben.

Die Stromversorgung des Geräts erfolgt über das Netzkabel. Um die Stromversorgung zu unterbinden, trennen Sie das

Netzkabel vom Netz.

Es könnten Verbrennungen auftreten. Zum Beseitigen von Papierstaus keine Pinzette oder scharfe

Metallgegenstände verwenden. Der Drucker könnte beschädigt werden.

1. Einführung

Sicherheitsinformationen

Installation / Transport

Warnung

Das Gerät nicht an einem Orten aufstellen, wo Staub, Feuchtigkeit oder austretendes Wasser den Betrieb beeinträchtigen könnte.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

Vorsicht

Wenn das Gerät bewegt werden soll, schalten Sie es zunächst aus. Ziehen Sie dann alle Kabel vom Gerät ab. Die unten stehenden Informationen sind ledig lich Vo rschläge basier end auf dem Gewicht des Geräts. Falls Ihr Gesundheitszustand beeinträchtigt ist und Sie keine Lasten heben können, heben Sie das Gerät nicht. Fragen Sie nach Unterstützung und heben Sie das Gerät stets mit mehreren Personen, um die Sicherheit zu gewährleisten.

Beachten Sie beim anschließenden Anheben des Geräts die folgenden Richtlinien:

• Geräte mit einem Gewicht bis 20 kg können von 1 Person angehoben werden.

• Geräte mit einem Gewicht von 20 kg – 40 kg müssen von 2 Personen angehoben werden.

• Geräte mit einem Gewicht von mehr als 40 kg müssen von 4 Personen angehoben werden.

Das Gerät könnte fallen und so zu Verletzungen führen oder beschädigt werden.

Das Gerät nicht auf einer instabile Oberfläche abstellen. Das Gerät könnte fallen und so zu Verletzungen führen oder

beschädigt werden.

1. Einführung

Sicherheitsinformationen

Verwenden Sie nur Telekommunikationsanschlusskabel der

Stärke AWG 26 Die Nichtbeachtung dieser Anweisung kann zur

Beschädigung des Geräts führen. Das Netzkabel nur an eine geerdete Steckdose anschließen.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Verwenden Sie zur Gewährleistung eines sicheren Betriebs nur das Netzkabel aus dem Lieferumfang Ihres Geräts. Wenn Sie bei einem mit 110V betriebenen Gerät ein Netzkabel verwenden, das länger als 2 m ist, sollte es vom Typ AWG-16 (oder größer) sein.

Die Nichtbeachtung dieser Anweisung kann eine Beschädigung des Geräts sowie einen elektrischen Schlag oder einen Brand zur Folge haben.

Decken Sie das Gerät nicht ab und stellen Sie es nicht an einem luftdichten Ort auf, z. B. in einem Gehäuse.

Wenn das Gerät nicht gut belüftet ist, kann dies zu einem Brand führen.

Schließen Sie niemals zu viele Geräte an einer Steckdose oder einer Verlängerungsschnur an.

Die Nichtbeachtung dieser Anweisung kann eine Beeinträchtigung der Leistung sowie einen elektrischen Schlag oder einen Brand zur Folge haben.

oder stärker, Telefonkabel, falls notwendig.

Das Gerät muss an eine Netzsteckdose angeschlossen werden, die die auf dem Typenschild angegebene Spannung liefert.

Wenn Sie sich nicht sicher sind und die von Ihnen genutzte Leistungsstärke überprüfen möchten, wenden Sie sich an Ihr Stromversorgungsunternehmen.

a. AWG: American Wire Gauge

Wartung / Überprüfung

Vorsicht

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät innen reinigen. Reinigen Sie das Gerät nicht mit Benzol, Verdünner oder Alkohol. Sprühen Sie kein Wasser direkt in das Gerät.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Nehmen Sie das Gerät nicht in Betrieb, während Sie Verbrauchsmaterialien austauschen oder das Gerät innen reinigen.

Sie könnten sich verletzen.

1. Einführung

Sicherheitsinformationen

Reinigungsmittel von Kindern fernhalten. Kinder könnten sich verletzen.

Verwendung von Verbrauchsmaterialien

Bauen Sie das Gerät nicht auseinander, führen Sie keine Reparaturen aus und setzen Sie es nicht selbst wieder zusammen.

Der Drucker könnte beschädigt werden . Wenden Sie sich an einen zertifizierten Techniker, wenn Ihr Gerät reparaturbedürftig ist.

Beim Reinigen und beim Betrieb des Geräts streng den Anweisungen des Benutzerhandbuchs folgen, das im Lieferumfang des Geräts enthalten ist.

Bei Nichtbeachtung dieser Anweisung könnte das Gerät beschädigt werden.

Halten Sie das Netzkabel und die Kontaktfläche des Steckers frei von Staub und Wasser.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

• Entfernen Sie keine Abdeckungen und Schutzvorrichtungen, die mit Schrauben befestigt sind.

• Fixiereinheiten dürfen nur durch zertifizierte Kundendiensttechniker repariert werden. Bei Reparatur durch einen nicht zertifizierten Techniker besteht Stromschlag- und Brandgefahr.

Vorsicht

Nehmen Sie die Tonerkartuschen nicht auseinander. Das Einatmen oder Verschlucken von Tonerstaub kann

gefährlich sein. Verbrennen Sie keine Versorgungsmateria lien wie etwa die

Tonerkartusche oder die Fixiereinheit. Die Nichtbeachtung dieser Anweisung kann zu Explosionen

oder unkontrollierbaren Bränden führen. Halten Sie alle gelagerten Verbrauchsmaterialien wie etwa

Tonerkartuschen von Kindern fern. Das Einatmen oder Verschlucken von Tonerstaub kann

gefährlich sein. Die Verwendung von recycelten Versorgungsmaterialien wie

etwa Toner kann zu einer Beschädigung des Geräts führen. Bei einer Beschädigung aufgrund von recycelten

Versorgungsmaterialien wird eine Servicegebühr in Rechnung gestellt.

• Das Gerät darf nur durch SamsungKundendiensttechniker repariert werden.

1. Einführung

Sicherheitsinformationen

Falls Toner auf Ihre Kleidung gelangt, die Kleidung nicht mit heißem Wasser auswaschen.

Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest. Verwenden Sie stattdessen kaltes Wasser.

Achten Sie beim Auswechseln der Tonerkartusche oder beim Beseitigen von Papierstaus darauf, dass kein Tonerstaub auf Ihre Haut oder Ihre Kleidung gerät.

Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.

1. Einführung

Übersicht über das Gerät

Zubehör

Stromkabel Installationskurzanleitung

Software-CD

Zubehör

a. Auf der Software-CD sind die Druckertreiber, das Benutzerhandbuch sowie Anwendungsprogramme. b. Nur Handapparat-Modell (siehe „Funktionen nach Modell“ auf Seite 8). c. Welches Zubehör zum Lieferumfang gehört, ist abhängig vom Gerätemodell und dem Land, in dem es gekauft wird.

Handapparat

1. Einführung

Übersicht über das Gerät

7 6

Vorderansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abwei chen. Es gibt zwei Arten von Geräten.

• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfü gung (sehe „Funktione n nach Modell“ auf Seite 8).

Typ A

1 Scannerabdeckung 7 Ausgabefach 2 Bedienfeld 8 Vorlagenglas 3

Griff

Scaneinheit

a b

4 Schacht 10 Innere Abdeckung 5 Mehrzweckschacht 11 Tonerkartusche 6 Ausgabehalterung

a. Schließen Sie die Scannerabdeckung, bevor Sie die Scaneinheit öffnen. b. Klemmen Sie sich nicht die Finger ein!

1. Einführung

Übersicht über das Gerät

1 2

13 14

Typ B

2 Führungsabdeckung des

Vorlageneinzugs

Dokumentausgabefach

4 Halterung des

Dokumentausgabefachs

Vorlagenglas

13 Breitenführung für das Papier im

Vorlageneinzug

Stütze des Vorlageneinzugs

5 Bedienfeld 15 Papiereinzug für Vorlagen 6

Griff Papierfach

Handapparat

Scaneinheit

b c

8 Mehrzweckschacht 18 Innere Abdeckung 9 Ausgabehalterung 19 Tonerkartusche

10 Ausgabefach

a. Nur Handapparat-Modell (siehe „Funktionen nach Modell“ auf Seite 8). b. Schließen Sie die Scannerabdeckung, bevor Sie die Scaneinheit öffnen. c. Klemmen Sie sich nicht die Finger ein!

1 Abdeckung des

Vorlageneinzugs

Scannerabdeckung

1. Einführung

Übersicht über das Gerät

Rückansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abwei chen. Es gibt zwei Arten von Geräten.

• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (siehe „Funktionen nach Modell“ auf Seite 8).

Typ A

Typ B

1 USB-Anschluss 2 Netzkabelanschluss

1 USB-Anschluss 2

Netzwerkanschluss 3 Nebenstellenanschluss (EXT.) 4 Telefonleitungsanschluss (LINE) 5 Netzkabelanschluss

a. Nur SCX-340xFW/SCX-340xHW Series.

1. Einführung

Bedienfeld – Übersicht

Typ A

• Das Bedienfeld kann je nach Modell von Ihrem Gerät abweichen. Es gibt mehrere Arten von Bedienfeldern.

• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (siehe „Funktionen nach Modell“ auf Seite 8).

Eco

Schaltet den Öko-Modus ein, so dass beim Drucken über einen PC weniger Toner und weniger Papier verbraucht wird (siehe „Öko-Druck“ auf Seite 61).

WPS

Konfiguriert auf einfache Weise die DrahtlosnetzwerkVerbindung ohne Zuhilfenahme des Computers (siehe „Die WPS-Taste verwenden“ auf Seite 173).

Drücken Sie diese Taste, bis die Status-LED zu blinken beginnt. Wenn Sie nur den aktiven Bildschirminhalt drucken möchten, lassen Sie die Taste los, sobald die Status-LED aufhört zu blinken. Wenn Sie den gesamten Bildschirminhalt drucken wollen, lassen Sie die Taste los, während die LED blinkt.

• Bildschirm drucken kann nur auf Windowsund Macintosh-Betriebssystemen verwendet werden.

• Diese Funktion ist nur bei einer Verbindung

Druck

über den USB-Anschluss des Geräts nutzbar.

• Beim Drucken des aktiven Fensters bzw. des gesamten Bildschirminhalts mithilfe der Taste „Druck“ wird, je nach zu druckendem Inhalt, eventuell mehr Toner verbraucht.

• Diese Funktion können Sie nur verwenden, wenn das Programm Samsung Easy Printer

Manager für das Gerät installiert ist. Wenn Sie ein Macintosh-Betriebssystem benutzen, müssen Sie Screen Print Settings im Samsung Easy Printer Manager aktivieren,

um die Funktion zum Drucken von Screenshots nutzen zu können.

1. Einführung

Bedienfeld – Übersicht

Scannen an

ID Copy

Power

Eco-Druck LED

Zurück LED

Sendet gescannte Vorlagen (siehe „Einfach Scannen“ auf Seite 68).

Ermöglicht Ihnen, die Vorder- und Rückseite eines Ausweises, z. B. eines Führerscheins, auf eine Seite zu kopieren (siehe „Kopieren von Ausweisen“ auf Seite

66). Zum Ein-und Ausschalten des Geräts oder zum

Beenden des Energie-Sparmodu s. Wenn Sie das Gerät ausschalten wollen, halten Sie die Taste für mi ndestens drei Sekunden gedrückt.

Wenn die LED leuchtet, legen Sie den zu kopierenden Ausweis mit der Vorderseite nach unten auf das Vorlagenglas (siehe „Kopieren von Ausweisen“ auf Seite 66).

Wenn die LED leuchtet, legen Sie den zu kopierenden Ausweis mit der Rückseite nach unten auf das Vorlagenglas (siehe „Kopieren von Ausweisen“ auf Seite 66).

Stopp/ Lösch en

+/- Tasten

Bricht einen Vorgang jederzeit ab; bietet außerdem weitere Funktionen.

• Bricht den aktuellen Job (Druckauftrag) ab.

• Druckt Bericht über die Konfiguration des Geräts: Im Bereitschaftsmodus diese Taste etwa 2 Sekunden lang gedrückt halten, bis die Status-LED langsam blinkt, und dann die Taste loslassen.

• Materialinformationen: Halten Sie die Taste für etwa 6 Sekunden gedrückt.

• Bericht über Netzwerkkonfiguration Bereitschaftsmodus diese Taste etwa 4 Sekunden lang gedrückt halten, bis die Status-LED schnell blinkt, und dann die Taste loslassen.

Mit diesen Tasten können Sie die Anzahl der zu kopierenden Seiten erhöhen/verringern. Mithilfe der Tasten +/- können Sie die Anzahl der Kopien (bis zu 99) einstellen. Der Standardwert beträgt 1.

• Bei Drücken der +/- Tasten wird die festgelegte Anzahl der Kopien jeweils um 1 erhöht bzw. reduziert.

: Im

Start

Status LED

• Bei Drücken und Gedrückthalten der +/- Tasten wir d die festgelegte Anzahl der Kopien jeweils um 10 erhöht bzw. reduziert.

Zum Starten eines Auftrags.

Zeigt den Gerätestatus an (siehe „Erläuterung der Status-LED“ auf Seite 105).

1. Einführung

Bedienfeld – Übersicht

Toner LED

Zeigt den Status der Toners an (siehe „Erläuterung der Status-LED“ auf Seite 105).

Typ B

13 Display-

a. nur SCX-340xW Series.

Zeigt die Anzahl der zu kopierenden Seiten an.

Eco

Schaltet den Öko-Modus ein, so dass beim Drucken und Kopieren über einen PC weniger Toner und weniger Papier verbraucht wird (siehe „Öko-Druck“ auf Seite 61).

1. Einführung

Bedienfeld – Übersicht

WPS

Druck

Konfiguriert auf einfache Weise die

Drahtlosnetzwerk-Verbindung ohne Zuhilfenahme des Computers (siehe „Die WPS-Taste verwenden“ auf Seite 173).

Drücken Sie diese Taste, und auf dem Display wird Bildsch.drucken? angezeigt. Wenn Sie den aktiven Bildschirm drucken möchten, wählen Sie Aktiv. Wenn Sie den gesamten Bildschirm drucken möchten, wählen Sie Voll.

• Bildschirm drucken kann nur auf Windows- und MacintoshBetriebssystemen verwendet werden.

• Diese Funktion ist nur bei einer Verbindung über den USB-Anschluss des Geräts nutzbar.

• Beim Drucken des aktiven Fensters bzw. des gesamten Bildschirminhalts mithilfe der Taste „Druck“ wird, je nach zu druckendem Inhalt, eventuell mehr Toner verbraucht.

• Diese Funktion können Sie nur verwenden, wenn das Programm

Samsung Easy Printer Manager für das Gerät installiert ist. Wenn Sie ein Macintosh-Betriebssystem benutzen, müssen Sie Screen Print Settings im Samsung Easy Printer Manager

aktivieren, um die Funktion zum Drucken von Screenshots nutzen zu können.

ID Copy

Power

Fax

Kopie

Scan

Menü

9 Pfeiltast

en nach links/ rechts

Zurück

Ermöglicht Ihnen, die Vorder- und Rückseite eines Ausweises, z. B. eines Führerscheins, auf eine Seite zu kopieren (siehe „Kopieren von Ausweisen“ auf Seite 66).

Zum Ein-und Ausschalten des Geräts oder zum Beenden des Energie-Sparmodus. Wenn Sie das Gerät ausschalten wollen, halten Sie die Taste für mindestens drei Sekunden gedrückt.

Schaltet auf Faxmodus.

Schaltet auf Kopiermodus.

Schaltet auf Scannermodus.

Mit dieser Taste öffnen Sie das Menü und blättern durch die verfügbaren Menüs (siehe „Überblick über die Menüs“ auf Seite 37).

Zum Blättern durch die verfügbaren Optionen des ausgewählten Menüs und zum Vergrößern bzw. Verkleinern von Werten.

Mit dieser Taste wird die Auswahl auf dem Bildschirm bestätigt.

Kehrt zum übergeordneten Menü zurück.

1. Einführung

Bedienfeld – Übersicht

Start

Stopp/ Löschen

Status LED

Ziffernblock

Mithören

Ww/ Pause

Zum Starten eines Auftrags.

Zum Anhalten eines Vorgangs.

Zeigt den Gerätestatus an (siehe „Erläuterung der Status-LED“ auf Seite 105).

Hiermit wählen Sie Rufnummern oder geben alphanumerische Zeichen ein (siehe „Buchstaben und Zahlen auf der Tastatur“ auf Seite 247).

Wenn Sie diese Taste drücken, hören Sie den Wählton. Geben Sie dann die Faxnummer ein. Es ist so ähnlich, als wenn Sie telefonieren und dabei die Freisprechfunktion benutzen (siehe „Manueller Empfang im „Tel“-Modus“ auf Seite 294).

Zur Wiederholung der Anwahl der zuletzt gewählten Nummer im Bereitschaftsmodus oder zum Einfügen einer Pause in eine Faxnummer im Bearbeitungsmodus (siehe „Faxnummer erneut wählen“ auf Seite 286).

Display-Anzeige

Das Display zeigt den aktuellen Status und Eingabeaufforderungen während eines Vorgangs an.

a. Nur SCX-340xFW/SCX-340xHW Series.

Das Bedienfeld anpassen

18 Adressb

uch

Mit dieser Taste können Sie häufig verwendete Faxnummern speichern oder nach gespeicherten Faxnummern suchen (siehe „Speichern von E-MailAdressen“ auf Seite 245 oder „Das Fax-Adressbuch einrichten“ auf Seite 249).

Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von Ihrem Gerät abweichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

1. Einführung

Einschalten des Geräts

Erst das Gerät am Stromversorgungsnetz anschließen.

Das Gerät einschalten, sofern es einen Netzschalter hat.

Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von Ihrem Gerät abweichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

Das Gerät schaltet sich automatisch ein.

Bei der SCX-340x/SCX-340xW Series drücken Sie die Taste (Power) auf dem Bedienfeld.

Zum Ausschalten des Geräts halten Sie die Taste (Power) 3 Sekunden lang gedrückt.

1. Einführung

Lokales Installieren des Treibers

Ein lokal angeschlossenes Gerät ist ein Gerät, das direkt mit einem Kabel an Ihrem Computer angeschlossen ist. Wenn Ihr Gerät mit einem Netzwerk verbunden ist, überspringen Sie die folgenden Schritte und fahren Sie mit der Installation des Treibers für ein per Netzwerk angeschlossenes Gerät fort (siehe „Treiberinstallation über das Netzwerk“ auf Seite 156).

• Falls Sie unter einem Macintosh- oder Linux-Betriebssystem arbeiten, siehe „Installation bei Macintosh“ auf Seite 144 oder „Installation unter Linux“ auf Seite 147.

• Je nach Gerät und Benutzeroberfläche kann sich das in diesem

Benutzerhandbuch dargestellte Fenster zur Installatio n vo n dem

tatsächlich angezeigten Fenster unterscheiden.

•Die Option Benutzerdefinierte Installation ermöglicht Ihnen, die zu installierenden Programme auszuwählen.

• Verwenden Sie nur ein USB-Kabel mit einer maximalen Länge von 3 Meter.

Windows

Vergewissern Sie sich, dass das Gerät an den Computer

angeschlossen und eingeschaltet ist.

Wenn das Fenster Assistent für das Suchen neuer Hardware während des Installationsverfahrens angezeigt wird, klicken Sie auf Abbrechen, um das Fenster zu schließen.

Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk

ein. Wird das Installationsfenster nicht angezeigt, klicken Sie auf Start >

Alle Programme > Zubehör > Ausführen. Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben

des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

1. Einführung

Lokales Installieren des Treibers

Wählen Sie Jetzt installieren.

Lesen Sie den Lizenzvertrag und wählen Sie Ich akzeptiere die

Bestimmungen dieses Lizenzvertrags. Klicken Sie dann auf Weiter.

Folgen Sie den im Installationsfenster angezeigten Anweisungen.

1. Einführung

Treiber neu installieren

Wenn der Druckertreiber nicht ordnungsgemäß funktioniert, gehen Sie wie folgt vor, um den Treiber neu zu installieren.

Windows

Vergewissern Sie sich, dass das Gerät an den Computer

angeschlossen und eingeschaltet ist.

Wählen Sie aus dem Menü Start den Eintrag Programme oder Alle

Programme > Samsung Printers > Name des Druckertreibers > Deinstallieren.

Folgen Sie den im Installationsfenster angezeigten Anweisungen.

Legen Sie die Software-CD in das CD-ROM-Laufwerk und

installieren Sie den Treiber erneut (siehe „Lokales Installieren des Treibers“ auf Seite 33).

1. Einführung

2. Überblick über das Menü und Basis-Setup

Dieses Kapitel informiert über die Menüstruktur und die Möglichkeiten beim Basis-Setup.

• Überblick über die Menüs 37

• Grundlegende Geräteeinstellungen 42

• Druckmedien und Fächer 44

• Grundlagen zum Drucken 57

• Standardvorgehensweise zum Kopieren 63

• Scannen 68

• Fax-Grundlagen 70

Überblick über die Menüs

Das Bedienfeld ermöglicht Ihnen den Zugriff auf zahlreiche Menüs, mit denen Sie Ihr Gerät einrichten oder dessen Funktionen nutzen können.

• Diese Funktion wird von Geräten der SCX-340x/SCX-340xW Series

nicht unterstützt (siehe „Bedienfeld – Übersicht“ auf Seite 27).

• Je nach Optionen und Modell werden einige Menüpunkte möglicherweise nicht angezeigt. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.

• Einige Menüoptionen können abhängig von den Funktionen des Geräts oder abhängig vom Modell variieren.

• Eine Beschreibung der Menüs finden Sie im Benutzerhandbuch, Erweitert (siehe „Menübefehle für nützlic he Einstellunge n“ auf Seite

208).

Aufrufen des Menüs

Verfügt das gewählte Element über Untermenüs, wiederholen Sie

Schritt 3.

Drücken Sie OK, um die Auswahl zu speichern.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

Elemente Optionen

Faxfunktion Helligkeit Normal

Dunkel+1- Dunkel+5 Hell+5- Hell+1

Kontrast Normal

Dunkel+1- Dunkel+5 Hell+5- Hell+1

Auflösung Standard

Je nach gewünschter Funktion auf dem Bedienfeld die Taste Fax,

Kopieren oder Scannen drücken.

Drücken Sie (Menü), bis das gewünschte Menü in der unteren

Displayzeile erscheint, und drücken Sie dann OK.

Drücken Sie gegebenenfalls mehrmals auf die Pfeile, bis die

gewünschte Menüoption angezeigt wird. Drücken Sie dann OK.

Fein Extrafein Fotofax

Farbfax Scangroesse Multi-Senden Verzoeg senden

2. Überblick über das Menü und Basis-Setup

Überblick über die Menüs

Elemente Optionen

Faxfunktion (Weiter)

Fax-Setup Senden Zeit f. Wahlw.

Vorrang senden Weiterleiten Fax

Vertraul. Empf Anzeige Aus

Anzeige Ein

Drucken Seite hinzuf. Auftrag abbr.

WW-Intervall

Amtsvorwahl

ECM-Modus

Sendequittung

Bild S. 1

Waehlmodus

Elemente Optionen

Fax-Setup (Weiter)

Kopierfunktion Scangroesse

Empfangen Empfangsmodus

Rufann. nach Empf.-Kennung Fernstartcode Autom. Verkl. Groesse loesch Unerwuen. Fax

DRPD-Modus

Grundeinst. Auflösung

Helligkeit Kontrast Scangroesse

Auto. Bericht Anzeige Ein

Anzeige Aus

Vergroe./Verkl

Helligkeit Normal

Dunkel+1- Dunkel+5 Hell+5- Hell+1

2. Überblick über das Menü und Basis-Setup

Überblick über die Menüs

Elemente Optionen

Kopierfunktion (Weiter)

Kontrast Normal

Dunkel+1- Dunkel+5

Hell+5- Hell+1 Vorlagentyp Text

Text/Foto

Foto Layout Normal

2 auf 1

4 auf 1

Ausweiskopie

Poster kop.

Klonen Hintergr. anp. Anzeige Aus

Elemente Optionen

Kopier-Setup Grundeinst. Scangroesse

Exemplare Kopien sort. Vergroe./Verkl Helligkeit Kontrast Vorlagentyp Hintergr. anp.

Auto

Verbess. St.1

Verbess. St.2

Löschen St. 1- Löschen St. 4

2. Überblick über das Menü und Basis-Setup

Überblick über die Menüs

Elemente Optionen

System-Setup Geräte-Setup Faxkennung

Faxnummer

Datum+Uhrzeit

Zeitformat

Sprache

Stromsparmodus

Rückholereig.

System-Timeout

Hoehenkorr.

Auto. Forts.

Falsch. Papier

Ersatzpapier

Toner-Sparbet.

Öko-Einst.

Elemente Optionen

System-Setup (Weiter)

Toneinst. Tastenton

Alarmton Lautsprecher Rufzeichen

Bericht Alle Berichte

Konfiguration Verbr.Info Adressbuch Fax senden Fax gesendet Fax empfangen Gesp.Auftraege Unerw. Fax

Netzw.-Konfig.

Papier-Setup Papierformat

Papierart

Margin

Nutzungszähler Faxoptionen

Wartung

2. Überblick über das Menü und Basis-Setup

Leer-Mldg. AUS Verbr. Dauer. Serien-Nr. WenigTonrWarng

Überblick über die Menüs

Elemente Optionen

System-Setup (Weiter)

Netzwerk

Einst. loesch Alle Einstell.

Fax-Setup

Kopier-Setup

System-Setup

Netzwerk einr.

Adressbuch

Fax gesendet

Fax empfangen TCP/IP (IPv4) DHCP

BOOTP

Statisch TCP/IP (IPv6) IPv6 aktiv.

DHCPv6 konfig.

Elemente Optionen

Netzwerk c (Weiter)

a. Je nach Land ist diese Option möglicherweise nicht verfügbar. b. Diese Option wird nur angezeigt, wenn die Funktion Falsch. Papier aktiviert ist. c. Nur SCX-340xFW/SCX-340xHW Series. d. Diese Option wird nur angezeigt, wenn sich nur noch wenig Toner in der Kartusche

befindet.

Drahtlos Wi-Fi EIN/AUS

Wi-Fi Direct WPS-Einst. WLAN-Einst. WLAN Standard

WLAN-Signal Einst. loesch Netzw.-Konfig.

EthernetGschw. Autom.

10Mb/s halb 10Mb/s voll 100Mb/s halb 100Mb/s voll

2. Überblick über das Menü und Basis-Setup

Grundlegende Geräteeinstellungen

Wenn Ihr Gerät auf dem Bedienfeld über +/- Tasten verfügt (siehe „Bedienfeld – Übersicht“ auf Seite 27):

Sie können den Wert für die Höhe des Druckerstandortes über dem Meeresspiegel einstellen. Wählen Sie dazu Geräteeinstellungen im Samsung Easy Printer Manager oder den Bereich Machine im Dienstprogramm Druckereinstellungen.

• Für Benutzer von Windows und Macintosh: siehe „Geräteeinstellungen“ auf Seite 311.

• Für Benutzer von Linux: siehe „Smart Panel verwenden“ auf Seite

315.

Nach dem Beenden der Installation können Sie die Standardeinstellungen des Geräts festlegen.

Um die Standardeinstellungen des Gerätes zu ändern, gehen Sie wie folgt vor:

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf

OK.

• Sprache: wechselt die Sprache in der Anzeige des Bedienfeldes.

• Datum+Uhrzeit: Wenn Sie die Uhrzeit und das Datum einstellen, werden diese beim verzögerten Senden von Faxen sowie beim verzögerten Ausdrucken verwendet. Sie werden auf Berichten ausgedruckt. Wenn diese nicht richtig eingestellt sind, müssen Sie die richtige Zeit einstellen.

Geben Sie das korrekte Datum und die Uhrzei t mi th il fe de r Pfe il t aste n oder mithilfe der Zifferntasten ein (siehe „Buchstaben und Zahlen auf der Tastatur“ auf Seite 247)

• Monat = 01 – 12

• Tag = 01 – 31

• Jahr = vierstellige Jahreszahl erforderlich

Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

• Stunde = 01 – 12

• Minuten = 00 – 59

• Zeitformat: Sie können das Gerät so konfigurieren, dass die Uhrzeit entweder im 12- oder im 24-Stundenformat angezeigt

Auf dem Bedienfeld die Taste (Menü) drücken.

Wählen Sie Systemeinrichtung > Geräte-Setup.

wird.

2. Überblick über das Menü und Basis-Setup

Grundlegende Geräteeinstellungen

• Toner-Sparbetrieb: Im Tonersparmodus verwendet das Gerät weniger Toner zum Drucken der Seiten. Wenn Sie diesen

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf

OK.

Modus aktivieren, erhöhen Sie die Lebensdauer der Tonerkartuschen im Vergleich zum Normalmodus, die

Drücken Sie OK, um die Auswahl zu speichern.

Druckqualität verringert sich jedoch.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

Beim Drucken vom PC aus können Sie den Tonersparmodus auch über die Druckereigenschaften ein- oder ausschalten.

Beachten Sie die nachfolgenden Verweise auf weitere mögliche Einstellungen des Geräts, die für Sie von Nutzen sein könnten.

• E-Sparmodus: Wenn Sie das Gerät eine Weile nicht verwenden, nutzen Sie diese Funktion, um Strom zu sparen.

• Wenn Sie die Power-Taste drück en, einen Druckauftrag ge ben oder

wenn ein Fax empfangen wird, "erwacht" das Produkt aus dem Stromsparmodus.

• Auf dem Bedienfeld wählen Sie (Menü) > System-Setup >

• Siehe „Unterschiedliche Zeichen eingeben“ auf Seite 247.

• Siehe „Buchstaben und Zahlen auf der Tastatur“ auf Seite 247.

• Siehe „Einstellen von Papierformat und Papiertyp“ auf Seite 51.

• Siehe „Das Fax-Adressbuch einrichten“ auf Seite 249.

Geräte-Setup >Rückholereig. > Tastendruck > Anzeige Ein.

Wenn Sie - außer der Ein/Aus-Taste - eine beliebige Taste drücken, erwacht das Gerät aus dem Energiesparmodus.

• Höhenkorrektur: Der atmosphärische Druck wirkt sich auf die Druckqualität aus. Der atmosphärische Druck wird durch die Höhe des Geräts über dem Meeresspiegel (Höhe über Normalnull) ermittelt. Bevor Sie die Höhe einstellen, ermitteln Sie, wie hoch Ihr Standort über dem Meeresspiegel liegt (siehe „Höhenanpassung“ auf Seite 244).

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

In diesem Kapitel erfahren Sie, wie Sie Druckmedien in Ihr Gerät einlegen.

• Druckmedien, die nicht diesen Spezifikationen entsprechen, können

Probleme verursachen oder sogar Reparaturen erforderlich machen. Solche Reparaturen sind nicht durch die von Samsung gewährte Gerätegarantie oder Servicevereinbarungen abgedeckt.

• Achten Sie darauf, dass Sie bei diesem Gerät kein Fotopapier für

Tintenstrahldrucker verwenden. Das kann zur Beschädigung des Geräts führen.

• Bei Benutzung von feuergefährlichen Druckmedien besteht

Brandgefahr.

• Verwenden Sie nur die genannten Druckmedien (siehe „Technische

Daten der Druckmedien“ auf Seite 118).

Wenn Sie feuergefährliche Druckmedien verwenden oder falls Sie anderes Material im Drucker zurücklassen, kann das zur Überhitzung des Gerätes führen, und es kann dann sogar Brandgefahr bestehen.

Papierfach-Übersicht

Zur Änderung des Formats müssen die Papierführungen angepasst werden.

1 Papierbreitenführung 2 Papierfach

Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von Ihrem Gerät abweichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

Falls die Papierführungen n icht ordnungsge mäß angepasst sind , kann das Papier falsch erfasst werden, das Papier schief bedruckt oder ein Papierstau eintreten.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

Einlegen von Papier in das Papierfach

Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von Ihrem Gerät abweichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

Öffnen Sie das Papierfach. Passen Sie anschließend die Fachgröße

an das Format des von Ihnen eingelegten Druckmediums an (siehe „Papierfach-Übersicht“ auf Seite 44).

Fächern und biegen Sie die Kanten des Papierstapels, um die

Blätter vor dem Einlegen voneinander zu trennen.

Legen Sie das Papier mit der zu bedruckenden Seite nach oben ein.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

• Schieben Sie die Papierführung nic ht so dicht an die Me dien heran,

dass sich diese wölben.

• Verwenden Sie kein Pap ier, bei dem di e führen de Kante g ewellt ist.

Das könnte zu einem Papierstau führen oder es könnte zerknittert werden.

• Wenn Sie die Papierführung für d ie Brei te ni cht ei nste llen , kann ei n

Papierstau entstehen.

Drücken Sie die Papierbreitenführung zusammen und schieben Sie

sie bis zum Ende des Papierstapels, ohne diesen dabei zu stauchen.

Wenn Sie ein Dokument drucken, legen Sie den Papiertyp und das

Papierformat für das Fach fest (siehe „Einstellen von Papierformat und Papiertyp“ auf Seite 51).

Einstellungen, die im Gerätetreiber gewählt werden, überschreiben die Einstellungen auf dem Bedienfeld.

a Um ausgehend von einer Anwendung zu drucken, öffnen Sie die

entsprechende Anwendung und rufen Sie das Druckmenü au f.

b Öffnen Sie das Dialogfeld Druckeinstellungen (siehe „Öffnen des

Fensters Druckeinstellungen“ auf Seite 59).

c Wählen Sie in den Druckeinstellungen die Registerkarte Papier

und wählen Sie anschließend einen passenden Papiertyp aus. Wenn Sie z. B. ein Etikett verwenden möchten, setzen Sie den

Papiertyp auf Etiketten.

d Für Papiereinzug wählen Sie Auto-Auswahl (oder Manueller

Einzug) und drücken dann OK.

e Starten Sie mit dem Drucken über eine Anwendung.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

Im manuellen Einzug

In den Einzug können Sie spezielle Formate und Arten von Druckmaterial wie z. B. Postkarten, Grußkarten und Umschläge einlegen (siehe „Technische Daten der Druckmedien“ auf Seite 118).

Für manuellen Einzug unten klicken:

Siehe „Einlegen von Papier in das Papierfach“ auf Seite 45.

Hinweise zum manuellen Einzug in das Fach

• Wenn Sie im Druckertreiber Papier > Papierzufuhr > Manueller

Einzug wählen, müssen Sie jedes Mal, wenn Sie eine Seite drucken, auf OK drücken.

• Legen Sie nur Druckmedien des gleichen Typs, Formats und

Gewichts gleichzeitig in den Schacht ein.

• Um Papierstaus zu vermeiden, legen Sie während des Druckens

kein Papier nach, wenn im Papiereinzug noch Papier vorhanden ist.

• Die Druckmedien sollten mit der Druckseite nach oben und mit der

Oberkante zuerst in das Fach eingelegt werden sowie mittig ausgerichtet sein.

• Um eine optimale Druckqualität zu erzielen und um die Entstehung

von Papierstaus zu vermeiden, sollten Sie nur Papier in den entsprechenden Formaten benutzen (siehe „Technische Daten der Druckmedien“ auf Seite 118).

• Entfernen Sie eventuelle Wölbungen auf Postkarten, Umschlägen

und Etiketten, bevor Sie sie in das Papierfach einlegen.

Drucken auf speziellen Druckmedien

In der nachfolgenden Tabelle sind für das Papierfach die jeweils unterstützten speziellen Druckmedien aufgeführt.

Die Druckmedientypen werden auch in den Druckeinstellungen angezeigt. Um die beste Druckqualität zu erzielen, sollte das richtige Druckmedium ausgewählt werden: Druckeinstellungen Fenster > Papier Registerkarte > Papiertyp (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 59).

Wenn Sie zum Beispiel auf Etiketten drucken wollen, wählen Sie Etiketten als Papiertyp.

• Bei Verwendung spezieller Druckmedien empfiehlt es sich, jeweils nur ein Papier zuzuführen (siehe „Technische Daten der Druckmedien“ auf Seite 118).

• Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von Ihrem Gerät abweichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

• Beachten Sie beim Bedrucken von Spezial medien die Hinweise zum Einlegen (siehe „Drucken auf speziell en Druckmedien“ auf Seite 47).

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

Für Informationen zu Papiergewichten siehe „Technische Daten der Druckmedien“ auf Seite 118.

Typen

Normalpapier ● Dickes Papier ● Dünnes Papier ● Bankpost-Papier ● Farbe ● Karten ● Etiketten ● Umschlag ● Formulare ● Baumwollpapier ●

Schacht

Umschlag

Erfolgreiches Drucken auf Umschlägen hängt von der Qualität der Umschläge ab.

Um einen Umschlag zu bedrucken, legen Sie ihn so ein, wie es die folgende Abbildung zeigt.

• Beachten Sie bei der Auswahl von Umschlägen folgende Faktoren:

- Gewicht: sollte nicht mehr als 90 g/m2 betragen, sonst kann es zu Papierstaus kommen.

Recycelt ● Archivpapier ●

a. Für manuellen Einzug geeignete Papierarten:

(●: Inklusive, Leer: Nicht verfügbar)

- Ausführung: sollten flach aufliegen und maximal 6 mm Wölbung aufweisen und keine Luft enthalten.

- Zustand: dürfen nicht zerknittert, gefaltet oder beschädigt sein.

- Temperatur: müssen beim Drucken der Wärme und den Druckbedingungen im Gerät standhalten.

• Verwenden Sie nur einwandfreie Umschläge mit scharfen und sauberen Falzen.

• Verwenden Sie keine frankierten Umschläge.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

• Verwenden Sie keine Umschläge mit Klammern, Klickverschlüssen, Fenstern, Fütterung, selbstklebenden Verschlüssen oder anderen synthetischen Materialien.

• Verwenden Sie keine beschädigten oder schlecht verarbeiteten Umschläge.

• Stellen Sie sicher, dass der Falz an beiden Enden des Umschlags bis an die Ecken des Umschlags reicht.

1 Akzeptabel 2 Nicht akzeptabel

• Bei Umschlägen mit abziehbarem Klebestreifen oder mehreren Verschlusslaschen muss der Klebstoff der Fixiertemperatur des Geräts von 170 °C für 0,1 Sekunden standhalten können. Die zusätzlichen Laschen und Streifen können zu Falten, Knittern oder Papierstaus führen oder sogar die Fixiereinheit beschädigen.

• Stellen Sie die Ränder auf einen Abstand von mindestens 15 mm von der Umschlagkante ein, um eine optimale Druckqualität zu erzielen.

Etiketten

Verwenden Sie nur für Laserdrucker vorgesehene Etiketten, um Beschädigungen des Geräts zu vermeiden.

• Beachten Sie bei der Auswahl von Etiketten folgende Faktoren:

- Klebstoff: Muss der Fixiertemperatur des Geräts von etwa 170 °C standhalten.

- Anordnung: Verwenden Sie nur Etiketten, die ohne Zwischenräume auf dem Bogen angebracht sind. Sind Zwischenräume zwischen den einzelnen Etiketten vorhanden, können sich Etiketten lösen und schwer wiegende Papierstaus verursachen.

• Vermeiden Sie es, Bereiche zu bedrucken, an denen Umschlagsäume zusammenstoßen.

- Gewellte Seiten: Müssen flach aufliegen und die Wölbung in einer Richtung darf maximal 13 mm betragen.

- Zustand: Verwenden Sie keine Etiketten, die zerknittert sind, Blasen oder andere Anzeichen aufweisen, dass sie bereits abgelöst wurden.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

• Vergewissern Sie sich, dass zwischen den Etiketten kein Klebematerial frei liegt. Frei liegender Klebstoff kann dazu führen, dass sich Etiketten beim Drucken lösen und Papierstaus entstehen. Außerdem können dadurch Druckerkomponenten beschädigt werden.

• Lassen Sie jeden Etikettenbogen nur einmal durch das Gerät laufen. Das Klebematerial ist nur für den einmaligen Gebrauch im Gerät konzipiert.

• Verwenden Sie keine Etiketten, die sich bereits vom Schutzpapier ablösen, zerknittert sind, Blasen aufweisen oder anderweitig beschädigt sind.

Karten/Benutzerdefinierte Formate

Briefpapier und Formulare

Vorbedrucktes Papier mit der bedruckten Seite nach oben und mit einer glatten Kante des Papiers nach vorne einlegen. Sollte es beim Papiereinzug Probleme geben, drehen Sie das Papier um. Beachten Sie bitte, dass die Druckqualität nicht garantiert werden kann.

• Muss mit hitzebeständiger Tinte gedruckt sein, die nicht schmilzt, verdampft oder gefährliche Stoffe abgibt, wenn sie der Fixiertemperatur (ca. 170 °C) des Geräts für 0,1 Sekunden ausgesetzt ist.

• Stellen Sie in der Anwendungssoftware Ränder von mindestens 6,4 mm zu den Kanten des Druckmaterials ein.

• Die Tinte auf vorbedrucktem Papier darf nicht brennbar sein und darf keine Schäden an den Druckwalzen verursachen.

• Stellen Sie sicher, dass die Tinte auf dem vorbedruckten Papier trocken ist, bevor Sie das Papier einlegen. Während des Fixierens kann sich feuchte Druckfarbe vom Vordruck lösen und dadurch die Druckqualität mindern.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

Einstellen von Papierformat und Papiertyp

Stellen Sie nach dem Einlegen des Papiers in den Papierschacht mit Hilfe der Tasten auf dem Bedienfeld das Papierformat und den Papiertyp ein.

Wenn Ihr Gerät auf dem Bedienfeld über +/- Tasten verfügt (siehe „Bedienfeld – Übersicht“ auf Seite 27):

• Für Benutzer von Windows und Macintosh: siehe „Geräteeinstellungen“ auf Seite 311.

• Für Benutzer von Linux: siehe „Smart Panel verwenden“ auf Seite

315.

Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Wählen Sie das gewünschte Papierfach und die gewünschte

Option.

Drücken Sie OK, um die Auswahl zu speichern.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

• Einstellungen, die im Gerätetreiber gewählt werden, setzen die Einstellungen auf dem Bedienfeld außer Kraft.

a Um aus einer Anwendung zu drucken, in der Anwendung das

Druckmenü öffnen.

b Öffnen Sie das Dialogfeld Druckeinstellungen (siehe „Öffnen

des Fensters Druckeinstellungen“ auf Seite 59).

c Wählen Sie die Registerkarte Papier und wählen Sie das

passende Papier.

• Wenn Sie Papier mit Sonderformaten verwenden wollen, z. B. Rechnungsvordrucke, dann wählen Sie auf der Registerkarte

Papier > Format > Bearbeiten... und nehmen unter Einstellungen benutzereigenes Papierformat bei den Druckeinstellungen die

gewünschten Einstellungen vor (siehe „Öffnen des Fensters

Druckeinstellungen“ auf Seite 59).

Auf dem Bedienfeld die Taste (Menü) drücken.

Wählen Sie System-Setup > Papier-Setup > Papierformat oder

Papierart.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

Verwenden der Ausgabehalterung

Wenn Sie viele Seiten gleichzeitig drucken, wird die Oberfläche des Ausgabefachs u. U. heiß. Achten Sie darauf, dass Sie die Oberfläche nicht berühren und Kinder nicht in deren Reichweite lassen.

Die gedruckten Seiten werden im Ausgabefach ausgegeben, und die Ausgabehalterung unterstützt die Ausrichtung der gedruckten Seiten. Der Drucker sendet Druckergebnisse standardmäßig an das Ausgabefach.

Vorbereiten von Vorlagen

• Legen Sie kein Papier ein, dessen Format kleiner als 142 × 148 mm oder größer als 216 × 356 mm ist.

• Legen Sie nicht die folgenden Papierarten ein, da dies zu Papierstaus, einer schlechten Druckqualität oder einer Beschädigung des Geräts führen kann:

- Kohlepapier oder Papier mit Kohle-Rückseite

- Beschichtetes Papier

- Florpostpapier oder dünnes Papier

- Gefaltetes oder geknicktes Papier

- Gewelltes oder gerolltes Papier

- Zerrissenes Papier

• Entfernen Sie vor dem Einlegen sämtliche Heft- und Büroklammern.

• Stellen Sie vor dem Einlegen sicher, dass Klebstoff, Tinte oder Korrekturflüssigkeit auf dem Papier vollständig getrocknet ist.

• Legen Sie keine Vorlagen unterschiedlicher Formate oder Stärke ein.

• Legen Sie keine Broschüren, Prospekte, Folien oder Vorlagen mit anderen ungewöhnlichen Eigenschaften ein.

Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von Ihrem Gerät abweichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

Einlegen von Vorlagen

Um eine Vorlage zu kopieren, zu scannen oder zu faxen, können Sie diese auf das Vorlagenglas legen oder in den Vorlageneinzug.

Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von Ihrem Gerät abweichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

Auf das Vorlagenglas

Über das Vorlagenglas können Sie Vorlagen kopieren oder scannen. Sie können insbesondere für farbige oder Graustufenbilder die beste Scanqualität erreichen. Achten Sie darauf, dass sich kein Blatt im Vorlageneinzug befindet. Befinden sich im Vorlageneinzug Blätter, erhalten diese Priorität gegenüber der Vorlage auf dem Vorlagenglas.

Heben Sie die Scannerabdeckung zum Öffnen an.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

Legen Sie die Vorlage mit der Druckseite nach unten auf das

Vorlagenglas. Richten Sie die Vorlage an der Passführung an der oberen linken Ecke des Glases aus.

Schließen Sie die Scannerabdeckung.

• Wenn Sie den Scannerdeckel beim Kopieren geöffnet lassen, wird möglicherweise die Kopierqualität beeinträchtigt und mehr Toner verbraucht.

• Auf dem Vorlagenglas befindlicher Staub kann schwarze Flecken auf dem Ausdruck verursachen. Halten Sie das Vorlagenglas daher stets sauber (siehe „Reinigen des Gerätes“ auf Seite 87).

• Wenn Sie eine Seite aus einem Buch oder einer Zeitschrift kopieren, öffnen Sie die Scannerabdeckung, bis die Scharniere im Stopper einrasten, und schließen Sie anschließend den Deckel. Wenn das Buch oder die Zeitschrift dicker als 30 mm ist, starten Sie den Kopiervorgang bei geöffneter Scannerabdeckung.

• Achten Sie darauf, dass Sie das Vorlagenglas nicht zerbrechen. Sie könnten sich verletzen.

• Achten Sie beim Schließen der Scannerabdeckung darauf, Ihre Hände nicht einzuklemmen. Die Scannerabdeckung kann auf Ihre Hände fallen und diese verletzen.

• Schauen Sie während des Kopierens oder Scannens nicht in das Licht im Scanner. Das Licht ist schädlich für die Augen.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

In den Vorlageneinzug

Bei Benutzung des Vorlageneinzugs können Sie für die Abarbeitung eines Auftrag bis zu 40 Blatt Papier (80 g/m2) einlegen.

Öffnen Sie die Führungsabdeckung des Vorlageneinzugs.

Legen Sie die Vorlage mit der bedruckten Seite nach oben in den

Vorlageneinzug. Stellen Sie sicher, dass die Unterseite des Vorlagenstapels mit dem Papierformat übereinstimmt, das auf dem Papiereinzug eingestellt ist.

Fächern und biegen Sie die Kanten des Papierstapels, um das

Papier vor dem Einlegen voneinander zu trennen.

2. Überblick über das Menü und Basis-Setup

Druckmedien und Fächer

Passen Sie die Führungen des Vorlageneinzugs an das

Papierformat an.

Staub auf dem Glas des Vorlageneinzugs kann zu schwarzen Punkten auf dem Ausdruck führen. Achten Sie stets darauf, dass das Glas sauber ist (siehe „Reinigen des Gerätes“ auf Seite 87).

2. Überblick über das Menü und Basis-Setup

Grundlagen zum Drucken

Informationen über Sonderfunktionen finden Sie im Benutzerhandbuch, Erweitert (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 255).

Drucken

Falls Sie unter einem Macintosh- oder Linux-Betriebssystem arbeiten, siehe Benutzerhandbuch. Erweitert(siehe „Mit einem MacintoshRechner drucken“ auf Seite 267 oder „Drucken unter Linux“ auf Seite

269).

Das folgende Fenster Druckeinstellungen bezieht sich auf das Programm ‚Editor' unter Windows 7.

Öffnen Sie das Dokument, das Sie drucken möchten.

Wählen Sie das Gerät aus der Liste Drucker auswählen aus.

Die allgemeinen Druckeinstellungen einschließlich der Anzahl der

Exemplare und des Seitenbereichs werden im Fenster Drucken festgelegt.

Wählen Sie Drucken im Menü Datei.

Um die verfügbaren erweiterten Druckfunktionen zu nutzen, klicken Sie im Fenster Drucken auf Eigenschaften oder Voreinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 59).

Um den Druckauftrag in Kraft zu setzen, klicken Sie im Fenster

Drucken auf OK oder Drucken.

2. Überblick über das Menü und Basis-Setup

Grundlagen zum Drucken

Abbrechen eines Druckauftrags

Wenn der Druckauftrag in einer Druckerwarteschlange oder im Spooler wartet, können Sie den Druckauftrag wie folgt abbrechen:

• Sie können das Fenster dadurch aufrufen, indem Sie in der WindowsTaskleiste auf das Gerätesymbol ( ) doppelklicken.

• Sie können den aktuellen Auftrag auch abbrechen, indem Sie auf dem Bedienfeld die Taste (Stopp/Löschen) drücken.

2. Überblick über das Menü und Basis-Setup

Grundlagen zum Drucken

Öffnen des Fensters Druckeinstellungen

• Je nach Gerät kann sich das in diesem Benutzerhandbuch dargestellte Fenster Druckeinstellungen von dem tatsächlich angezeigten Fenster unterscheiden.

• Bei Auswahl einer Option im Fenster Druckeinstellungen wird

möglicherweise ein Warnzeichen angezeigt oder . Das Zeichen bedeutet, dass Sie diese Option auswählen können,

dass aber die Auswahl nicht empfohlen wird. Das Zeichen

bedeutet, dass Sie die Option aufgrund von Geräteeinstellungen oder aufgrund der Geräteumgebung nicht auswählen können.

Öffnen Sie das Dokument, das Sie drucken möchten.

Wählen Sie im Menü „Datei“ die Option Drucken. Das Fenster

Drucken wird angezeigt.

Klicken Sie auf Eigenschaften oder Voreinstellungen.

Wählen Sie das Gerät aus der Liste Drucker auswählen aus.

Sie können den aktuellen Druckerstatus einsehen, indem Sie auf die Schaltfläche Druckerstatus klicken (siehe „Samsung-Druckerstatus verwenden“ auf Seite 313).

2. Überblick über das Menü und Basis-Setup

Grundlagen zum Drucken

Verwenden der Favoriteneinstellung

Die Option Voreinstellung, die auf jeder Registerkarte der Voreinstellungen mit Ausnahme der Registerkarte Samsung angezeigt wird, ermöglicht Ihnen die Speicherung der aktuellen Voreinstellungen für zukünftige Verwendung.

Gehen Sie wie nachfolgend beschrieben vor, um eine Voreinstellung zu speichern.

Wählen Sie weitere Optionen aus und klicken Sie auf (Aktualisieren); die Einstellungen werden zu den von Ihnen ausgewählten Voreinstellungen hinzugefügt. Um eine gespeicherte Einstellung zu verwenden, wählen Sie sie im Dropdown -L iste nf eld Voreinstellung aus. Das Gerät druckt nun entsprechend den von Ihnen gewählten Einstellungen. Wollen Sie eine gespeicherte Voreinstellung löschen, wählen Sie sie in der Dropdown-Liste

Voreinstellung aus und klicken dann auf (Löschen).

Ändern Sie die Einstellungen auf den Registerkarten wie

gewünscht.

Geben Sie im Eingabefeld Voreinstellung einen Namen für die

Voreinstellung ein.

Klicken Sie auf (Hinzufügen). Beim Speichern der

Voreinstellung werden alle aktuellen Treibereinstellungen

gespeichert.

Sie können die Standardeinstellunge n d es Druckers wie der her stel le n, indem Sie im Dropdown-Listenfeld Voreinstellung die Option Standardvoreinstellung wählen.

Hilfe verwenden

Wählen Sie im Fenster Druckeinstellungen die betreffende Option und drücken Sie dann auf der Tastatur die Taste F1.

2. Überblick über das Menü und Basis-Setup

Grundlagen zum Drucken

Öko-Druck

Die Funktion Eco verringert den Toner- und Papierverbrauch. Die Funktion Eco ermöglicht Ihnen, Druckressourcen zu sparen und umweltfreundliche

zu drucken. Sobald Sie auf dem Bedienfeld auf die Taste Eco drücken, wird der Öko-

Modus freigeschaltet. Die Standardeinstellung für den Öko-Modus lautet:

Mehrere Seiten pro Blatt (2) und Toner-Sparbetrieb.

Öko-Modus über das Bedienfeld einstellen

Wenn Ihr Gerät auf dem Bedienfeld über +/- Tasten verfügt oder wenn das Gerät nicht vom Netzwerk unterstützt wird (siehe „Bedienfeld – Übersicht“ auf Seite 27):

• Für Benutzer von Windows und Macintosh: siehe „Geräteeinstellungen“ auf Seite 311.

• Für Benutzer von Linux: siehe „Smart Panel verwenden“ auf Seite

315.

• Einstellungen, die im Gerätetreiber gewählt werden, setzen die Einstellungen auf dem Bedienfeld außer Kraft.

• Der Zugriff auf Menüs kann je nach Modell unterschiedlich sein (siehe „Aufrufen des Menüs“ auf Seite 37).

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Auf dem Bedienfeld wählen Sie (Menü) > System-Setup >

Geräte-Setup > Öko-Einst..

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf

OK.

• Standardmodus: Damit schalten Sie den Öko-Modus ein bzw.

aus. (Toner-Sparbetrieb/2 auf 1)

- Anzeige Aus: Schaltet den Öko-Modus aus.

- Anzeige Ein: Schaltet den Öko-Modus ein.

Falls Sie den Öko-Modus mit Passwortschutz über SyncThru™ Web Service (Registerkarte Einstellungen > Geräteeinstellungen > System > Eco > Einstellungen) oder Samsung Easy Printer Manager (Geräteeinstellungen > Eco) einschalten, wird die Meldung Ein erzwingen angezeigt. Soll dann der Status Öko-Modus geändert werden, muss das Passwort eingegeben werden.

2. Überblick über das Menü und Basis-Setup

Grundlagen zum Drucken

• Temp. wahlen: Folgen Sie den Einstellu ngen von Syncthru™ Web Service oder Samsung Easy Printer Manager. Bevor Sie diesen Punkt auswählen können, müssen Sie die Öko-Funktion im SyncThru™ Web Service (Registerkarte Einstellungen > Geräteeinstellungen > System > Eco > Einstellungen) oder im Samsung Easy Printer Manager (Geräteeinstellungen > Eco) einschalten.

- Öko Standard: Das Gerät ist auf den Modus Öko Standard

eingestellt.

- Öko ben.def.: Sie können die Werte je nach Bedarf ändern.

Drücken Sie OK, um die Auswahl zu speichern.

Eco-Modus über den Druckertreiber einstellen

Um den Öko-Modus einzustellen, wechseln Sie auf das Eco-Register. Wird das Öko-Symbol angezeigt ( ), dann bedeutet das, dass der Öko-Modus

gegenwärtig eingeschaltet ist.

• Kennwort: Wenn der Administrator die Funktion Öko-Modus passwortgeschützt hat, dann müssen Sie das Passwort eingeben, um den gegenwärtigen Status zu ändern.

Ergebnis-Simulator

Ergebnis-Simulator zeigt die Wirkung der von Ihnen gewählten

Einstellung an: der Prozentsatz der verringerten Kohlenstoffemission und des verbrauchten Stroms sowie die eingesparte Papiermenge.

• Das Ergebnis wird auf Grundlage der Annahme berechnet, dass bei ausgeschaltetem Öko-Modus insgesamt 100 Papierseiten ohne Leerseiten bedruckt würden.

• Herangezogen wird der Berechnungskoeffizient zu CO2, Energie und Papier der IEA, der Index des Ministeriums für innere Angelegenheiten und Kommunikation Japans und www.remanufacturing.org.uk. Jedes Modell verfügt über einen anderen Index.

• Der Stromverbrauch im Druckmodus bezieht sich auf den durchschnittlichen Stromverbrauch beim Drucken dieses Geräts.

Öko-Optionen

• Druckervorgabe: Es gilt die über das Bedienfeld des Druckers vorgenommene Einstellung.

• Kein: Deaktiviert den Öko-Modus.

• Eco-Druck: Aktiviert den Öko-Modus. Aktiviert die verschiedenen ÖkoEinstellungen, die Sie benutzen wollen.

• Die tatsächlich angezeigte Menge ist nur ein Schätzwert, die tatsächliche Menge variiert abhängig vom verwendeten Betriebssystem, von der Rechenleistung, von der Anwendungssoftware, von der Verbindungsmethode, vom Medium (Dicke), vom Medienformat, von der Komplexität des Auftrags usw.

2. Überblick über das Menü und Basis-Setup

Standardvorgehensweise zum Kopieren

Informationen über Sonderfunktionen finden Sie im Benutzerhandbuch. Erweitert (siehe „Kopier-Menü“ auf Seite 211).

Standardvorgehensweise zum Kopieren

Wenn Ihr Gerät auf dem Bedienfeld über +/- Tasten verfügt (siehe „Bedienfeld – Übersicht“ auf Seite 27):

a Legen Sie eine einzelne Vorlage mit der bedruckten Seite nach

unten auf das Vorlagenglas.

b Sie können die Einstellungen für Kopieren einschließlich Helligkeit,

Vorlagentyp und mehr anpassen. Wählen Sie dazu Geräteeinstellungen im Samsung Easy Printer Manager oder den Bereich Machine im Dienstprogramm Druckereinstellungen.

• Für Benutzer von Windows und Macintosh: siehe „Geräteeinstellungen“ auf Seite 311.

Drücken Sie (Kopie) auf dem Bedienfeld.

Legen Sie eine einzelne Vorlage mit der bedruckten Seite nach

unten auf das Vorlagenglas oder legen Sie die Vorlagen mit der bedruckten Seite nach oben zu faxenden Seite nach oben in den Vorlageneinzug (siehe „Einlegen von Vorlagen“ auf Seite 53).

Wenn Sie die Kopiereinstellungen einschließlich Vergroe./Verkl,

Helligkeit, Kontrast, Vorlagentyp und weiteren Einstellungen

unter Verwendung der Tasten des Bedienfelds benutzerspezifisch anpassen möchten (siehe „Ändern der Einstellungen für einzelne Kopien“ auf Seite 63).

Geben Sie bei Bedarf die Anzahl der Exemplare mithilfe der

Pfeiltasten oder der Zifferntastatur ein.

Drücken Sie (Start).

Wenn Sie den Kopiervorgang im Betrieb abbrechen möchten, drücken

• Für Benutzer von Linux: siehe „Smart Panel verwenden“ auf Seite

315.

c Geben Sie bei Bedarf die Anzahl der Exemplare über die Tasten +/-

ein.

d Drücken Sie (Start).

Sie die Taste (Stopp/Löschen) Dann wird der Kopiervorgang angehalten.

Ändern der Einstellungen für einzelne Kopien

Ihr Gerät verfügt über Standardkopiereinstellungen, sodass Kopien schnell und einfach erstellt werden können.

2. Überblick über das Menü und Basis-Setup

Standardvorgehensweise zum Kopieren

• Wenn Sie beim Einstellen d er Kopi erop tionen die Ta ste (Stopp/

Löschen) 2-mal drücken, werden alle Einstellungen für den

aktuellen Kopierauftrag gelöscht und auf die Standardwerte zurückgesetzt. Oder die Standardwerte werden automatisch wiederhergestellt, nachdem das Gerät die aktuellen Kopien angefertigt hat.

• Der Zugriff auf Menüs kann je nach Modell unterschiedlich sein (siehe „Aufrufen des Menüs“ auf Seite 37).

Wenn Ihr Gerät auf dem Bedienfeld über +/- Tasten verfügt: Sie können die Einstellungen für Kopieren einschließlich Helligkeit,

Vorlagentyp und mehr anpassen. Wählen Sie dazu Geräteeinstellungen im Samsung Easy Printer Manager oder den Bereich Machine im Dienstprogramm Druckereinstellungen.

- Für Benutzer von Windows und Macintosh: siehe

„Geräteeinstellungen“ auf Seite 311.

- Für Benutzer von Linux: siehe „Smart Panel verwenden“ auf Seite

315.

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Kontrast

Über das Menü Kontrast können Sie den Unterschied zwischen hellen und dunklen Bereichen eines Abbildes größer oder kleiner machen.

Auf dem Bedienfeld wählen Sie (Kopie) > (Menü) >

Kopierfunktion > Helligkeit.

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf

OK.

Zum Beispiel ist Hell+5 am hellsten, Dunkel+5 am dunkelsten.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

Auf dem Bedienfeld wählen Sie (Kopie) > (Menü) >

Kopierfunktion > Kontrast.

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf

OK.

Helligkeit

Wenn Ihre Vorlagen eine schwache Beschriftung und dunkle Bilder enthalten, können Sie mithilfe der Kontrasteinstellung eine besser lesbare Kopie erstellen.

Mit Dunkler wird der Kontrast erhöht und mit Heller reduziert.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

2. Überblick über das Menü und Basis-Setup

Standardvorgehensweise zum Kopieren

Original

• Je nach Modell stehen nicht unbedingt alle Funktionen und optionale

Die Vorlageneinstellung wird verwendet, um die Kopierqualität des aktuellen Kopierauftrags zu verbessern.

Komponenten zur Verfügung (siehe „Funktionsvielfalt“ auf Seite 11).

• Im Eco-Modus sind die Funktion en zum Verkleinern und Vergrößern nicht verfügbar.

Auf dem Bedienfeld wählen Sie (Kopie) > (Menü) >

Kopierfunktion > Vorlagentyp.

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf

OK.

• Text: Für Vorlagen, die hauptsächlich aus Text bestehen.

• Text/Foto: Für Vorlagen, die aus Text und Fotos bestehen.

Falls Text im Ausdruck verschwommen erscheint, wählen Sie am besten Text, damit der Text klarer zu lesen ist.

• Foto: Wenn die Vorlage ein Foto ist.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

Verkleinerte oder vergrößerte Kopie

So treffen Sie eine Auswahl unter den vordefinierten

Kopierformaten:

Auf dem Bedienfeld wählen Sie (Kopie) > (Menü) >

Kopierfunktion > Vergroe./Verkl.

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf

OK.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

So stellen Sie das Kopierformat über direkte Eingabe

der Skalierung ein:

Auf dem Bedienfeld wählen Sie (Kopie) > (Menü) >

Kopierfunktion > Vergroe./Verkl > Benutzerdef..

Sie können die Größe eines kopierten Bildes, das über den Vorlageneinzug zugeführt wird oder auf das Vorlagenglas gelegt wird, von 25% bis 400% skalieren.

Geben Sie den gewünschten Wert über die Zifferntasten ein.

Drücken Sie OK, um die Auswahl zu speichern.

2. Überblick über das Menü und Basis-Setup

Standardvorgehensweise zum Kopieren

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

Wenn Sie eine verkleinerte Kopie anfertigen, können unten auf dem Ausdruck schwarze Streifen zu sehen sein.

Kopieren von Ausweisen

Ihr Gerät kann zweiseitige Originale auf einem Blatt drucken. Das Gerät druckt eine Seite der Vorlage auf die obere Hälfte des Papiers

und die andere Seite auf die untere Hälfte, ohne das Original zu verkleinern. Diese Funktion eignet sich zum Kopieren kleinformatiger Dokumente, z. B. Visitenkarten.

Drücken Sie ID Copy auf dem Bedienfeld.

Legen Sie eine Vorlage mit der Vorderseite nach unten wie durch die

Pfeile angegeben auf das Scannerglas (siehe Abbildung). Schließen Sie dann die Scannerabdeckung.

Auf dem Display wird Vorderseite und [Start] drücken angezeigt.

Falls Ihr Gerät auf dem Bedienfeld über +/- Tasten verfügt, leuchtet die Front-LED auf dem Bedienfeld.

• Die Vorlage muss auf das Vorlagenglas gelegt werden, um diese Funktion zu verwenden.

• Ist das Gerät im Öko-Modus, ist diese Funktion nicht verfügbar.

Die Bedienvorgänge können abhängig vom Modell variieren.

Drücken Sie (Start).

Das Gerät beginnt mit dem Scannen der Vorderseite und zeigt die Meldung Rückseite und [Start] drücken an.

Falls Ihr Gerät auf dem Bedienfeld über +/- Tasten verfügt, leuchtet die Zurück-LED auf dem Bedienfeld.

2. Überblick über das Menü und Basis-Setup

Standardvorgehensweise zum Kopieren

Drehen Sie die Vorlage um und legen Sie sie wie durch die Pfeile

angegeben auf das Vorlagenglas (siehe Abbildung). Schließen Sie dann die Scannerabdeckung.

Drücken Sie (Start).

• Wenn Sie nicht auf (Start) drücken, wird nur die Vorderseite kopiert.

• Wenn die Vorlage größer ist als der Druckbereich, werden einige Bereiche möglicherweise nicht gedruckt.

2. Überblick über das Menü und Basis-Setup

Scannen

Informationen über Sonderfunktionen beim Scannen finden Sie im Benutzerhandbuch. Erweitert (siehe „Scanfunktionen“ auf Seite 274).

Einfach Scannen

Im Folgenden wird die Standardvorgehensweise zum Kopieren von Vorlagen dargestellt.

Dies ist ein grundlegendes Scanverfahren für per USB angeschlossene Geräte.

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

• Wenn Sie über das Netzwerk scannen wollen, informieren Sie sich im Benutzerhandbuch, Erweitert (siehe „Von einem per Netzwerk angeschlossenen Gerät scannen“ auf Seite 275).

Legen Sie eine einzelne Vorlage mit der bedruckten Seite nach

unten auf das Vorlagenglas oder legen Sie die Vorlagen mit der bedruckten Seite nach oben zu faxenden Seite nach oben in den Vorlageneinzug (siehe „Einlegen von Vorlagen“ auf Seite 53).

Auf dem Bedienfeld wählen Sie (Scan) > An PC scannen.

ODER Drücken Sie auf dem Bedienfeld Scannen an.

Falls die Meldung Nicht verfuegbar angezeigt wird, überprüfen Sie die Anschlüsse. Oder wählen Sie Scannen vom Bedienfeld des Geräts

aus aktivieren in Samsung Easy Printer Manager > Auf erweiterten Modus schalten > Über PC scannen.

Geben Sie das Ziel für den Scanvorgang an und klicken Sie dann

auf OK. Die Standardeinstellung ist Eigene Dok..

• Oft benutzte Einstellungen könne n Sie i n eine m Profi l erfa ssen u nd speichern. Sie können Profile auch hinzufügen und löschen und jedes Profil an einem anderen Ort speichern.

• Für Änderungen wählen Sie Samsung Easy Printer Manager >

Auf erweiterten Modus schalten > Über PC scannen.

2. Überblick über das Menü und Basis-Setup

Scannen

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf

OK.

Der Scanvorgang beginnt.

Das gescannte Bild wird unter C:\Benutzer\Benutzername\Eigene Dateien gespeichert. Der gespeicherte Ordner kann je nach

Betriebssystem oder verwendeter Anwendung von den hi e r ge zei gten Optionen abweichen.

2. Überblick über das Menü und Basis-Setup

Fax-Grundlagen

• Diese Funktion wird von Geräten der SCX-340x/SCX-340xW Series

Vorbereiten des Faxbetriebs

nicht unterstützt (siehe „Bedienfeld – Übersicht“ auf Seite 27).

• Informationen über Sonderfunktionen beim Faxen finden Sie im

Benutzerhandbuch. Erweitert (siehe „Faxfunktionen“ auf Seite 286).

Bevor Sie ein Fax senden oder empfangen, müssen Sie das mitgelieferte Telefonkabel an Ihren Telefonanschluss anschließen (siehe „Rückansicht“ auf Seite 26). Einzelheiten zum Herstellen einer Verbindung finden Sie in der Kurzinstallationsanleitung. Das Verfahren zum Herstellen einer

• Dieses Gerät kann nicht als Faxgerät über das Internet-Telefon

Verbindung variiert von Land zu Land.

verwendet werden. Weitere Informationen erhalten Sie bei Ihrem Internet Service Provider.

• Wir empfehlen die Verwendung herkömmlicher analoger Telefondienste (PSTN: öffentliches Telefonnetz) beim Anschließen

Fax senden

von Telefonleitungen für die Verwendung eines Faxgeräts. Wenn Sie andere Internet-Dienste (DSL, ISDN, VolP) verwenden, können Sie die Verbindungsqualität über den Mikrofilter verbessern. Der Mikrofilter beseitigt unnötige Rauschsignale und verbessert die Verbindungsqualität sowie die Internet-Qualität. Da der DSLMikrofilter ADVE Geräts enthalten ist, sollten Sie sich bezüglich der Verwendung des DSL-Mikrofilters an Ihren Internet Service Provider wenden.

Wenn Sie die Vorlagen einlegen, können Sie entweder den Vorlageneinzug oder das Vorlagengl as verwenden. Wenn die Vorlagen über den Vorlageneinzug und auch über das Vorlagenglas eingelegt werden, liest das Gerät zuerst die Vorlagen im Vorlageneinzug ein, das beim Scannen über eine höhere Priorität verfügt.

Legen Sie eine einzelne Vorlage mit der bedruckten Seite nach

unten auf das Vorlagenglas oder legen Sie die Vorlagen mit der bedruckten Seite nach oben zu faxenden Seite nach oben in den Vorlageneinzug (siehe „Einlegen von Vorlagen“ auf Seite 53).

1 Leitungsanschluss 2 Mikrofilter 3 DSL-Modem/Telefonanschluss

(siehe „Rückansicht“ auf Seite 26.)

Auf dem Bedienfeld drücken Sie auf (Fax).

2. Überblick über das Menü und Basis-Setup

Fax-Grundlagen

Passen Sie Auflösung und Helligkeit Ihrem Bedarf an (siehe

„Anpassen der Dokumenteinstellungen“ auf Seite 73).

Geben Sie die Faxnummer des Empfängers ein (siehe „Buchstaben

und Zahlen auf der Tastatur“ auf Seite 247).

Drücken Sie (Start) auf dem Bedienfeld. Das Gerät beginnt mit

dem Scannen und sendet das Fax an die Empfänger.

• Wenn Sie ein Fax direkt von Ihrem Computer aus senden möchten, verwenden Sie Samsung Network PC Fax (siehe „Fax vom Computer aus senden“ auf Seite 287).

• Wenn Sie einen Faxauftrag abbrechen möchten, drücken Sie

(Stopp/Löschen), bevor das Gerät mit der Übertragung

beginnt.

• Wenn Sie die Vorlage über das Vorlagenglas eingelegt haben, zeigt das Gerät eine Nachricht an, in der Sie zum Einlegen einer weiteren Seite aufgefordert werden.

Fax manuell senden

Um ein Fax zu senden, wählen Sie auf dem Bedienfeld (Mithören).

Wenn Ihr Gerät ein Handapparat-Modell ist, können Sie ein Fax senden, indem Sie den Handapparat verwenden (sieh e „Funktionsvielfalt“ auf Seite 11).

Legen Sie eine einzelne Vorlage mit der bedruckten Seite nach

unten auf das Vorlagenglas oder legen Sie die Vorlagen mit der bedruckten Seite nach oben zu faxenden Seite nach oben in den Vorlageneinzug (siehe „Einlegen von Vorlagen“ auf Seite 53).

Auf dem Bedienfeld drücken Sie auf (Fax).

Passen Sie Auflösung und Helligkeit Ihrem Bedarf an (siehe

„Anpassen der Dokumenteinstellungen“ auf Seite 73).

Wählen Sie auf dem Bedienfeld (Mithören) oder nehmen Sie

den Hörer ab.

Geben Sie die Faxnummer des Empfängers über die Zifferntastatur

im Bedienfeld ein.

Drücken Sie (Start) auf dem Bedienfeld, sobald Sie ein hohes

Faxsignal vom entfernten Faxgerät hören.

2. Überblick über das Menü und Basis-Setup

Fax-Grundlagen

Senden einer Faxnachricht an mehrere Empfänger

Mithilfe der Funktion "Mehrfach senden" können Sie ein Fax an mehrere Empfänger senden. Die Vorlagen werden automatisch in den Speicher eingelesen und an die Gegenstelle gesendet. Nach der Übertragung werden die Vorlagen automatisch aus dem Speicher gelöscht.

Sie können mit dieser Funktion keine Faxe senden, wenn Sie Extrafein als Option gewählt haben oder falls das Fax in Farbe ist.

Legen Sie eine einzelne Vorlage mit der bedruckten Seite nach

unten auf das Vorlagenglas oder legen Sie die Vorlagen mit der bedruckten Seite nach oben zu faxenden Seite nach oben in den Vorlageneinzug (siehe „Einlegen von Vorlagen“ auf Seite 53).

Auf dem Bedienfeld drücken Sie auf (Fax).

Passen Sie Auflösung und Helligkeit Ihrem Bedarf an (siehe

„Anpassen der Dokumenteinstellungen“ auf Seite 73).

Auf dem Bedienfeld wählen Sie (Menü) > Faxfunktion > Multi-

Senden.

Geben Sie die Nummer des ersten Empfangsgeräts ein und drücken

Sie OK. Mit (Adressbuch) können Sie Tasten für Kurzwahlnummern

drücken oder eine Gruppenwahlnummer auswählen.

Geben Sie die zweite Faxnummer ein und drücken Sie dann OK.

Sie werden im Display aufgefordert, eine weitere Faxnummer einzugeben, an die die Vorlage übertragen werden soll.

Um weitere Faxnummern einzugeben, drücken Sie OK, wenn Ja

angezeigt wird, und weiderholen dann die Schritte 5 und 6.

• Sie können bis zu 10 Empfänger hinzufügen.

• Wenn Sie eine Gruppenwahlnummer eingegeben haben, können Sie keine weitere Gruppenwahlnummer eingeben.

Wenn Sie die Eingabe der Faxnummern beendet haben, wählen Sie

Nein bei der Frage Andere Nr.?. Drücken Sie dann OK.

Das Gerät sendet die Vorlage an die Faxnummern in der Reihenfolge, in der Sie sie eingegeben haben.

Nach dem Senden der Faxe wird ein Multi-Senden-Bericht ausgedruckt.

2. Überblick über das Menü und Basis-Setup

Fax-Grundlagen

Fax empfangen

Das Gerät ist werkseitig auf den Fax-Modus voreingestellt. Wenn ein Fax eingeht, nimmt das Gerät den Anruf nach einer bestimmten Anzahl von Rufzeichen entgegen und empfängt das Fax automatisch.

Anpassen der Dokumenteinstellungen

Bevor Sie mit dem Faxen beginnen, ändern Sie die folgenden Einstellungen entsprechend dem Zustand Ihrer Vorlage, um eine optimale Qualität zu erzielen.

Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Auflösung

Auf dem Bedienfeld wählen Sie (Fax) > (Menü) >

Faxfunktion > Auflösung.

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf

OK.

• Standard: Vorlagen mit Zeichen in normaler Größe.

• Fein: Vorlagen mit kleinen Zeichen oder dünnen Linien oder

Vorlagen, die mit einem Rasterdrucker gedruckt wurden.

• Extrafein: Vorlagen mit extrem feinen Details. Der Extrafein-

Modus ist nur dann aktiviert, wenn das Gerät, mit dem Sie Daten austauschen, die Auflösung „Extrafein“ ebenfalls unterstützt.

• Für das Senden aus dem Speicher steh t der Modus Extrafein nicht

zur Verfügung. Die Auflösungseinstellung wird automatisch in Fein

geändert.

• Wenn Sie Ihr Gerät in der Auflösung Extrafein betreiben und das

Faxgerät, mit dem Sie Daten austauschen, die Aufl ösung Extrafein

nicht unterstützt, erfolgt die Übertragung im höchsten Auflösungsmodus, der vom empfangenden Faxgerät unterstützt wird.

Die Standarddokumenteinstellungen liefern gute Ergebnisse, wenn normale Textvorlagen verwendet werden. Wenn Sie jedoch Vorlagen mit schwacher Qualität senden oder Vorlagen, die Bilder enthalten, können Sie die Auflösung anpassen, um eine bessere Faxqualität zu erzielen.

• Fotofax: Vorlagen mit Graustufen oder Fotos.

• Farbfax: Farbvorlagen.

2. Überblick über das Menü und Basis-Setup

Fax-Grundlagen

• In diesem Modus steht Senden aus dem Speicher nicht zur Verfügung.

• Farbfaxe können nur dann über tragen werden , wenn da s Gerät der Gegenstelle Farbfaxe empfangen kann. Farbfaxe müssen manuell gesendet werden.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

Helligkeit

Sie können für die Vorlage den Grad der Helligkeit auswählen.

Die Helligkeitseinstellung bezieht sich auf den jeweils aktuellen Faxauftrag. Informationen zum Ändern der Standardeinstellung finden Sie unter „Fax-Menu“ auf Seite 218.

Auf dem Bedienfeld wählen Sie (Fax) > (Menü) >

Faxfunktion > Helligkeit.

Wählen Sie die gewünschte Helligkeit.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus

zurückzukehren.

2. Überblick über das Menü und Basis-Setup

3. Wartung

Dieses Kapitel gibt Ihnen Informationen zum Kauf von Verbrauchsmaterialien, Zubehörteilen und Verschleißteilen, die für Ihr Gerät erhältlich sind.

• Bestellen von Verbrauchsmaterialien und Zubehör76

• Verfügbare Verbrauchsmaterialien 77

• Verfügbare Verschleißteile 78

• Lagern der Tonerkartusche 79

• Verteilen des Toners 81

• Ersetzen der Tonerkartusche 83

• Überwachung der Lebensdauer von Verbrauchsmaterial 85

• Wenig-Toner-Warnung einstellen 86

• Reinigen des Gerätes 87

• Tipps zum Transport und zur Lagerung Ihres Geräts 93

Bestellen von Verbrauchsmaterialien und Zubehör

Das verfügbare Zubehör kann je nach Land variieren. Fordern Sie die Liste des verfügbaren Zubehörs und der Verschleißteile bei Ihrem Händler an.

Um von Samsung autorisiertes Verbrauchsmaterial, Zubehör oder autorisierte Verschleißteile zu kaufen, wenden Sie sich an Ihr Samsung-Fachgeschäft oder an den Händler, bei dem Sie das Gerät gekauft haben. Sie können auch www.samsung.com/supplies besuchen, Ihr Land / Ihre Region auswählen, um dann Informationen darüber zu erhalten, wo Sie technischem Support und Service erhalten können.

3. Wartung

Verfügbare Verbrauchsmaterialien

Wenn Verbrauchsmaterialien zur Neige gehen, können Sie für Ihr Gerät die folgenden Verbrauchsmaterialien bestellen:

Art

Durchschnittliche Befüllung

Bezeichnung

Tonerkartusche Etwa 1.500 Seiten MLT-D101S

a. Angegebene Ergiebigkeit gemäß ISO/IEC 19752. Die Anzahl der Seiten ist abhängig von Betriebssystem, Druckintervall, Grafiken, Medientyp und Medienformat.

Die Lebensdauer der Tonerkartuschen variiert je nach Optionen, Prozentsatz des Bildflächen und Auftragsmodus.

Neue Tonerkartuschen oder andere Verbrauchsmaterialien müssen in dem Land gekauft werden, in dem der Drucker erworben wurde. Andernfalls sind Tonerkartuschen oder andere Verbrauchsmaterialien aufgrund von verschiedenen Konfigurationen der Tonerkartuschen und der Verbrauchsmaterialien gemäß den spezifischen Landesbedingungen nicht mit Ihrem Gerät kompatibel.

Die Verwendung nicht originaler Samsung -Tonerkartuschen, beispielsweise wiederbefüllter oder wiederaufbereiteter Kartuschen, wird von Samsung nicht empfohlen. Samsung kann die Qualität von nicht Original-Samsung-Tonerkartuschen nicht gewährleisten. Eine Wartung oder Reparatur, die aufgrund der Verwendung nicht originaler Samsung-Tonerkartuschen erforderlich wird, wird von der Gerätegarantie nicht abgedeckt.

3. Wartung

Verfügbare Verschleißteile

Wenden Sie sich für den Kauf von Verschleißteilen an Ihr Fachgeschäft oder den Händler, bei dem Sie das Gerät erworben haben. Verschleißteile dürfen nur von einem autorisierten Dienstleister oder Händler bzw. von dem Händler ausgewechselt werden, bei dem Sie den Drucker erworben haben. Die Garantie deckt nicht den Austausch von Verschleißteilen ab, die ihre durchschnittliche Lebensdauer überschritten haben.

Verschleißteile werden in bestimmten Intervallen ausgetauscht, um Probleme im Zusammenhang mit der Druckqualität und der Papierzufuhr infolge von verschlissenen Teilen zu vermeiden (siehe Tabelle unten). Der Austausch dieser Verschleißteile dient zur Aufrechterhaltung der optimalen Arbeitsbedingungen Ihres Geräts. Die unten aufgeführten Verschleißteile sollten ausgetauscht werden, wenn die Lebensdauer der entsprechenden Komponente abgelaufen ist.

Teile

Übertragungswalze Etwa 30.000 Seiten Fixiereinheit Etwa 30.000 Seiten Aufnahmewalze Etwa 30.000 Seiten Einzugswalze Etwa 30.000 Seiten

ADF-Einzugswalze

ADF-Gummiblock

a. Wird durch das verwendete Betriebssystem, die Rechenleistung des Computers, die Anwendungssoftware, die Anschlussmethode, das benutzte Medium und die Komplexität des

Druckauftrags beeinflusst.

b. Je nach Modell stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (siehe „Funktionsvielfalt“ auf Seite 11).

Etwa 20.000 Seiten Etwa 20.000 Seiten

Durchschnittliche Befüllung

3. Wartung

Lagern der Tonerkartusche

Tonerkartuschen enthalten licht-, temperatur- und feuchtigkeitsempfindliche Komponenten. Samsung rät, die folgenden Empfehlungen zu befolgen, um die optimale Leistung, höchste Qualität und längste Nutzungsdauer ihrer neuen Samsung-Tonerkartusche zu gewährleisten.

Lagern Sie diese Tonerkartusche in derselben Umgebung, in der auch der Drucker verwendet wird, d. h. unter kontrollierten Temperatur- und Feuchtigkeitsbedingungen. Die Tonerkartusche sollte bis zur Installation in ihrer ungeöffneten Originalverpackung verbleiben. Ist die Originalverpackung nicht mehr vorhanden, decken Sie die obere Öffnung der Kartusche mit Papier ab und bewahren Sie sie an einem dunklen Ort auf.

Durch das Öffnen der Verpackung der Kartusche vor der Verwendung verkürzt sich die Lagerungs- und Nutzungsdauer erheblich. Lagern Sie die Kartusche nicht auf dem Boden. Wenn die Tonerkartusche aus dem Drucker entfernt wird, folgen Sie den nachfolgenden Instruktionen zur ordnungsgemäßen Lagerung der Tonerkartusche.

• Lagern Sie die Tonerkartusche in der Schutzhülle der Originalverpackung.

- In Umgebungen mit extremen Feuchtigkeits- oder Temperaturveränderungen.

- Bei direkter Sonneneinstrahlung oder Raumlicht.

- An staubigen Orten.

- Über einen längeren Zeitraum in einem Fahrzeug.

- In einer Umgebung, in der korrosive Gase vorhanden sind.

- In einer Umgebung mit salzhaltiger Luft.

Hinweise zur Handhabung

• Berühren Sie nicht die Oberfläche der lichtempfindlichen Trommel in der Kartusche.

• Setzen Sie die Kartusche keinen vermeidbaren Vibrationen oder Stößen aus.

• Drehen Sie die Trommel niemals um – insbesondere nicht in die umgekehrte Richtung -, da dies eine Beschädigung der Trommel und ein Austreten des Toners zur Folge haben kann.

• Legen Sie sie flach hin, mit der Seite nach oben liegend (nicht auf der Seite stehend), die normalerweise auch nach dem Einbau in das Gerät nach oben zeigen würde.

• Verbrauchsmaterialien dürfen nicht unter folgenden Bedingungen gelagert werden:

- Bei Temperaturen von über 40 °C.

- Bei einer rel. Luftfeuchtigkeit von unter 20 % oder über 80 %.

3. Wartung

Lagern der Tonerkartusche

Tonerkartusche verwenden

Die Verwendung von Tonerkartuschen fremder Marken in Ihrem Drucker, beispielsweise markenloser, handelsketteneigener, wiederbefüllter oder wiederaufbereiteter Tonerkartuschen, wird von Samsung Electronics nicht empfohlen und nicht für zulässig erklärt.

Die Garantie für die Drucker von Samsung deckt keine Schäden am Gerät ab, die auf die Verwendung von nachgefüllten, nachgebauten oder nicht von Samsung hergestellten Tonerkartuschen zurückzuführen sind.

Voraussichtliche Lebensdauer der Kartusche

Die voraussichtliche Lebensdauer (die Kapazität der Tonerkartusche) hängt von der Tonermenge ab, die für Druckaufträge erforderlich ist. Die tatsächliche Befüllung variiert je nach Druckdichte der zu druckenden Seiten, der Betriebsumgebung, der mit Bildern bedruckten Fläche, dem Druckintervall, dem Druckmedientyp und/oder der Druckmediengröße. Wenn Sie zum Beispiel viele Grafiken drucken, wird viel Toner verbraucht und Sie müssen die Kartusche öfter wechseln.

3. Wartung

Verteilen des Toners

Gegen Ende des Lebenszyklus einer Tonerkartusche geschieht Folgendes:

• Auf gedruckten Seiten treten weiße Streifen oder aufgehellte Bereiche auf, oder es sind direkt nebeneinander Bereiche mit unterschiedlicher Druckdichte zu sehen.

• Die Status-LED blinkt rot. Bei einem Gerät mit Toner-LED blinkt diese orange.

Wenn dies geschieht, können Sie die Druckqualität noch einmal für eine kurze Zeit verbessern, indem Sie den Toner in der Kartusche neu verteilen. Manchmal treten aber auch nach dem Verteilen des Toners noch weiße Streifen oder aufgehellte Bereiche auf.

Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von Ihrem Gerät abweichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

• Setzen Sie die Kartusche nur kurz dem Tageslicht aus, um Beschädigungen zu vermeiden. Decken Sie diese, falls erfo rderlich, mit einem Blatt Papier ab.

• Berühren Sie keinesfalls den grünen Bereich der Tonerkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

• Keine scharfen Objekte wie ein scharfes Me sser oder eine Schere benutzen , wenn Sie die Verpackung der Tonerkartu sche öffnen wollen. Die Trommel der Kartusche könnte dadurch beschädigt werden.

• Sollte Toner auf Ihre Kleidung ger aten, wischen Sie den Toner mit ein em trockenen Tuch ab un d waschen Sie das betroffene Kleidungss tück in kaltem Wasser aus. Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest.

• Beim Öffnen der Scaneinheit den Dokumenteinzug und die Scaneinheit zusammen halten.

3. Wartung

Verteilen des Toners

3. Wartung

Ersetzen der Tonerkartusche

• Die Tonerkartusche gründlich schütteln. Dadurch wird die anfängliche Druckqualität verbessert.

• Die Abbildungen in diesem Benutzerhandbu ch können je na ch Optionen und Modell von Ihrem Gerät abweich en. Ermitte ln Sie Ihren Gerä tetyp ( siehe „Vorderansicht“ auf Seite 24).

• Setzen Sie die Kartusche nur kurz dem Tageslicht aus, um Beschädigungen zu vermeiden. Decken Sie diese, falls erfo rderlich, mit einem Blatt Papier ab.

• Berühren Sie keinesfalls den grünen Bereich der Tonerkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

• Beim Öffnen der Scaneinheit den Dokumenteinzug und die Scaneinheit zusammen halten.

Wenn die Tonerkartusche leer ist, hört das Gerät auf zu drucken.

3. Wartung

Ersetzen der Tonerkartusche

3. Wartung

Überwachung der Lebensdauer von Verbrauchsmaterial

Wenn häufig Papierstaus oder Druckprobleme auftreten, müssen Sie überprüfen, wie viele Seiten das Gerät schon gedruckt oder gescannt hat. Ersetzen Sie dann die Teile, deren Austausch erforderlich ist.

• Wenn Ihr Gerät auf dem Bedienfeld über +/- Tasten verfügt (siehe „Bedienfeld – Übersicht“ auf Seite 27):

Halten Sie im Bereitschaftsmodus auf dem Bedienfeld ca. 6 Sekunden lang die Taste (Stopp/Löschen) gedrückt. Es wird ein Bericht mit Materialinformationen gedruckt.

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Auf dem Bedienfeld wählen Sie (Menü) > System-Setup > Wartung > Verbr. Dauer..

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf OK.

• Gesamt: Zeigt die Gesamtzahl der gedruckten Seiten an.

• AVE-Scan: Zeigt die Anzahl der Seiten an, die unter Verwendung des Vorlageneinzugs gedruckt wurden.

• Vorl.glas-Scan: Zeigt die Anzahl der Seiten an, die mit dem Vorlagenglas gescannt wurden.

• Verbr.Info: Druckt eine Seite mit Informationen zu Verbrauchsmaterialien.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus zurückzukehren.

3. Wartung

Wenig-Toner-Warnung einstellen

Wenn nur noch wenig Toner in der Kartusche vorhanden ist, informiert eine Meldung oder ein LED-Signal den Benutzer, dass die Tonerkartusche ausgewechselt werden muss. Sie können festlegen, ob diese Meldung oder das entsprechende LED-Signal ausgegeben werden soll.

Wenn Ihr Gerät auf dem Bedienfeld über +/- Tasten verfügt (siehe „Bedienfeld – Übersicht“ auf Seite 27): Sie können den Wert für die Höhe des Druckerstandortes über dem Meeresspiegel einstellen. Wählen Sie dazu Geräteeinstellungen im Samsung Easy

Printer Manager oder den BereichMachine im Dienstprogramm Druckereinstellungen.

• Für Benutzer von Windows und Macintosh: siehe „Geräteeinstellungen“ auf Seite 311.

• Für Benutzer von Linux: siehe „Smart Panel verwenden“ auf Seite 315.

Auf dem Bedienfeld wählen Sie (Menü) > System-Setup > Wartung > WenigTonrWarng.

Wählen Sie die gewünschte Option aus.

Drücken Sie OK, um die Auswahl zu speichern.

3. Wartung

Reinigen des Gerätes

Wenn Probleme mit der Druckqualität auftreten oder wenn Sie Ihr Gerät in einer staubigen Umgebung verwenden, müssen Sie es regelmäßig reinigen, um optimale Druckergebnisse zu gewährleisten und um die Lebenszeit Ihres Geräts zu erhöhen.

• Reinigungsmittel, die große Mengen von Alkohol, Lösungsmitteln oder anderen aggressiven Substanzen enthalten, können am Gehäuse zu Verfärbungen oder Verformungen führen.

• Wenn Ihr Gerät oder die Umgebung des Geräts mit Toner verschmutzt ist, empfehlen wir, das Gerät mit einem feuchten Stoff- oder Papiertuch zu reinigen. Beim Einsatz eines Staubsaugers könnte Toner in die Luft gewirbelt werden. Dies kann u. U. gesundheitsschädliche Folgen haben.

Reinigen der Außenseite

Reinigen Sie das Gerätegehäuse mit einem weichen, flusenfreien Tuch. Feuchten Sie das Tuch leicht mit Wasser an. Vermeiden Sie jedoch unbedingt, dass Wasser auf das Gerät oder in das Innere des Geräts tropft.

3. Wartung

Reinigen des Gerätes

Reinigen des Innenraums

Während des Druckens können sich Papier- und Tonerreste sowie Staub im Gerät ansammeln. Über längere Zeit kann dies die Druckqualität beeinträchtigen und zu Toner- oder Schmierflecken führen. Sie können diese Probleme beseitigen bzw. reduzieren, indem Sie den Innenraum reinigen.

• Setzen Sie die Kartusche nur kurz dem Tageslicht aus, um Beschädigungen zu vermeiden. Decken Sie diese, falls erfo rderlich, mit einem Blatt Papier ab.

• Berühren Sie keinesfalls den grünen Bereich der Tonerkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

• Wollen Sie das Innere des Geräts reinige n, verwenden Sie ein fusselfreies Tuch. Dabei d arauf achten, beim Reinigen nicht di e Übertragungswalze oder andere Teile im Geräteinneren zu beschädigen. Zum Reinigen keine Lösungsmittel wie Benzol oder Verdünner verwenden. Dies kann zu Problemen mit der Druckqualität und zu einer Beschädigung des Geräts führen.

• Verwenden Sie ein fusselfreies Tuch, wenn Sie das Gerät reinigen wollen.

• Schalten Sie das Gerät aus und ziehen Sie das Netzkabel. Warten Sie, bis sich das Gerät abgekühlt hat. Wenn Ihr Gerät über einen Netzschalter verfügt, schalten Sie erst diesen Schalter aus, bevor Sie das Gerät reinigen.

• Die Abbildungen in diesem Benutzer handbuch können je nach Opti onen un d Modell von Ihrem Gerät abwe ichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

• Beim Öffnen der Scaneinheit den Dokumenteinzug und die Scaneinheit zusammen halten.

3. Wartung

Reinigen des Gerätes

3. Wartung

Reinigen des Gerätes

Reinigen der Einzugsrolle

• Schalten Sie das Gerät aus und ziehen Sie das Netzkabel. Warten Sie, bis sich das Gerät abgekühlt hat. Wenn Ihr Gerät über einen Netzschalter verfügt, schalten Sie erst das Gerät aus, bevor Sie das Gerät reinigen.

• Die Abbildungen in diesem Benutzer handbuch können je nach Opti onen un d Modell von Ihrem Gerät abwe ichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

3. Wartung

Reinigen des Gerätes

Reinigen der Scaneinheit

Wenn Sie die Scaneinheit sauber halten, erzielen Sie die bestmöglichen Ergebnisse. Wir empfehlen, das Vorlagenglas jeden Morgen zu reinigen und, falls erforderlich, noch einmal im Laufe des Tages.

• Die Abbildungen in diesem Benutzer handbuch können je nach Opti onen un d Modell von Ihrem Gerät abwe ichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

Feuchten Sie ein fusselfreies weiches Tuch oder Papiertuch mit Wasser an.

Heben Sie die Scannerabdeckung zum Öffnen an.

3. Wartung

Reinigen des Gerätes

Wischen Sie das Vorlagenglas sauber und trocken.

1 Scannerabdeckung 2 Vorlagenglas 3 Glas des Vorlageneinzugs 4 Weiße Leiste

Schließen Sie die Scannerabdeckung.

3. Wartung

Tipps zum Transport und zur Lagerung Ihres Geräts

• Halten Sie das Gerät waagerecht, wenn Sie dessen Position ändern. Kippen Sie es nicht und drehen Sie es nicht um. Sonst könnte das Geräteinnere durch Toner verunreinigt werden, was u. U. Geräteschäden oder Beeinträchtigungen der Druckqualität zur Folge haben kann.

• Das Gerät sollte aus Sicherheitsgründen immer von mindestens zwei Personen transportiert werden.

3. Wartung

4. Problemlösung

In diesem Kapitel finden Sie Hinweise und Informationen dazu, welche Maßnahmen Sie bei Fehlern oder Problemen ergreifen können.

• Tipps zur Vermeidung von Papierstaus 95

• Beseitigen von Papierstaus im Vorlageneinzug 96

• Beseitigen von Papierstaus 101

• Erläuterung der Status-LED 105

• Bedeutung der Display-Meldungen 108

In diesem Kapitel finden Sie Hinweise und Informationen dazu , wel che Maßnah me n Si e bei Fehlern oder Problemen ergreifen können. Verfügt Ihr Gerät über ein Display, beachten Sie zunächst die dort angezeigte Meldung, bevor Si e etwas anderes tun. Wenn Sie in diesem Kapitel keine Lösung für Ihr Problem finden, schlagen Sie im Kapitel Problemlösung im Benutzerhandbuch. Erweitert n ach (siehe „Probl emlösung“ auf Seite

322). Falls Sie im Benutzerhandbuch keine Lösung für Ihr Problem finden oder falls das Problem fortbesteht, wenden Sie sich an den Kundendienst.

Tipps zur Vermeidung von Papierstaus

Die meisten Papierstaus können vermieden werden, indem man die korrekten Medientypen auswählt. Um Papierstaus zu vermeiden, halten Sie sich an folgende Leitlinien:

• Achten Sie darauf, dass die Führungen richtig eingestellt sind (siehe „Papierfach-Übersicht“ auf Seite 44).

• Entfernen Sie keinesfalls während des Druckens Papier aus dem Papierfach.

• Bevor Sie das Papier einlegen, biegen Sie den Stapel, fächern Sie ihn auf. Richten Sie dann den Stapel sauber an den Kanten aus.

• Legen Sie kein faltiges, feuchtes oder stark gewelltes Papier ein.

• Legen Sie keine unterschiedlichen Papierarten gleichzeitig in das Papierfach ein.

• Verwenden Sie nur empfohlene Druckmedien (siehe „Technische Daten der Druckmedien“ auf Seite 118).

4. Problemlösung

Beseitigen von Papierstaus im Vorlageneinzug

Wenn im Vorlageneinzug ein Vorlagenstau auftritt, wird am Display eine Warnmeldung angezeigt.

Um das gestaute Dokument nicht zu beschädigen, ziehen Sie dieses langsam und vorsichtig heraus.

Um Papierstaus zu vermeiden, sollten Sie bei Vorlagen aus dicken, dünnen oder gemischten Papiertypen das Vorlagenglas verwenden.

4. Problemlösung

Beseitigen von Papierstaus im Vorlageneinzug

Vorlagenpapierstau vor Scanner

• Die Abbildungen in diesem Benutzer handbuch können je nach Opti onen un d Modell von Ihrem Gerät abwe ichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

• Je nach Modell stehen nicht unbedingt alle Problemlösungsmöglichkeiten und optionale Komponenten zur Verfügung (siehe „Funktionsvielfalt“ auf Seite

11).

4. Problemlösung

Beseitigen von Papierstaus im Vorlageneinzug

Vorlagenstau im Scanner

• Die Abbildungen in diesem Benutzer handbuch können je nach Opti onen un d Modell von Ihrem Gerät abwe ichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

• Je nach Modell stehen nicht unbedingt alle Problemlösungsmöglichkeiten und optionale Komponenten zur Verfügung (siehe „Funktionsvielfalt“ auf Seite

11).

4. Problemlösung

Beseitigen von Papierstaus im Vorlageneinzug

4. Problemlösung

Beseitigen von Papierstaus im Vorlageneinzug

Papierstau (Original) in Scanner-Ausgabebereich.

• Die Abbildungen in diesem Benutzer handbuch können je nach Opti onen un d Modell von Ihrem Gerät abwe ichen. Ermitteln Sie Ihren Gerätetyp (siehe „Vorderansicht“ auf Seite 24).

• Je nach Modell stehen nicht unbedi ngt alle Probleml ösungsmög lichkei ten un d optional e Komponente n zur Verfügu ng (siehe „Vorder ans icht“ auf Se ite

24).

Entfernen Sie alle restlichen Seiten aus dem Vorlageneinzug.

Entfernen Sie vorsichtig das gestaute Papier aus dem Vorlageneinzug.

4. Problemlösung

100

Samsung SCX-3405W User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

GRUNDLAGEN

1. Einführung

Entscheidende Vorteile

Funktionen nach Modell

Nützlich zu wissen

Über dieses Benutzerhandbuch

Sicherheitsinformationen

Übersicht über das Gerät

Bedienfeld – Übersicht

Einschalten des Geräts

Lokales Installieren des Treibers

Treiber neu installieren

2. Überblick über das Menü und Basis-Setup

Überblick über die Menüs

Grundlegende Geräteeinstellungen

Druckmedien und Fächer

Grundlagen zum Drucken

Standardvorgehensweise zum Kopieren

Scannen

Fax-Grundlagen

3. Wartung

Bestellen von Verbrauchsmaterialien und Zubehör

Verfügbare Verbrauchsmaterialien

Verfügbare Verschleißteile

Lagern der Tonerkartusche

Verteilen des Toners

Ersetzen der Tonerkartusche

Überwachung der Lebensdauer von Verbrauchsmaterial

Wenig-Toner-Warnung einstellen

Reinigen des Gerätes

Tipps zum Transport und zur Lagerung Ihres Geräts

4. Problemlösung

Tipps zur Vermeidung von Papierstaus

Beseitigen von Papierstaus im Vorlageneinzug
