Samsung SC-D385, SC-D381 User Manual [pt]

Download

Page 1

Manual do usuário da

Câmera de vídeo digital

imagine as possibilidades

Obrigado por adquirir este produto Samsung. Para receber um atendimento mais completo, registre seu produto no site

www.samsung.com/global/register

SC-D381

SC-D382 SC-D383 SC-D385

Page 2

principais recursos da câmera de vídeo miniDV

PRINCIPAIS RECURSOS DA CÂMERA DE VÍDEO MINIDV

Função de Transferência de Dados Digitais com IEEE1394

Ao incorporar a porta de transporte de dados de alta velocidade IEEE 1394 (i.LINK™:i.LINK é um protocolo de transferência de dados em série e um sistema de interconectividade, utilizado para transmitir dados DV), tanto fotograﬁas quanto imagens em movimento podem ser transferidas para um PC, possibilitando a produção ou a edição de várias imagens.

Interface USB para Transferência de Dados de Imagem Digital (SC-D383/D385 apenas)

Transﬁra imagens para um PC, utilizando a interface USB sem uma placa adicional.

Gravação de Foto em uma Fita

A gravação de foto em ﬁta permite gravar uma imagem fotográﬁca em uma ﬁta.

CCD de 680K pixel (SC-D383/D385 apenas)

Sua câmera de vídeo incorpora um CCD de 680K pixel. Imagens fotográﬁcas podem ser gravadas em um cartão de memória.

ii_ Portuguese

Zoom Digital de 1200x

Permite ampliar uma imagem até

1.200 vezes o seu tamanho original.

Aprimoramento de Áudio

Fornece som mais potente com os recursos Real Stereo (Estéreo real) e Audio Effect (Efeitos de áudio).

LCD TFT Colorido

Um LCD TFT em cores de alta resolução que fornece imagens nítidas e possibilita rever imediatamente suas gravações.

DIS (Estabilizador de Imagem Digital)

O DIS compensa eventuais vibrações da mão, reduzindo a instabilidade das imagens, particularmente em grandes ampliações.

Efeitos Digitais Diversos

Os efeitos visuais permitem dar uma aparência especial aos seus ﬁlmes, adicionando vários efeitos especiais.

BLC (Compensação de luz de Fundo)

A função BLC compensa a luminosidade existente por trás do objeto a ser ﬁlmado.

Program AE (Programa AE)

A função Programa AE permite alterar a velocidade e a abertura do obturador de acordo com o tipo de cena/ação a ser ﬁlmada.

Lente Objetiva com Zoom de alta Potência

A lente de zoom de alta potência permite que o usuário amplie o objeto nitidamente, em até 34x.

Função de Câmera Fotográfica Digital (SC-D383/D385 apenas)

Utilizando o cartão de memória,

•

grave e reproduza facilmente fotografias padrões. É possível transferir fotografias

•

padrões do cartão de memória para o PC utilizando a interface USB.

Transferência da Gravação de Imagens para um Cartão de Memória (SC-D383/D385 apenas)

A gravação de imagem em movimento permite gravar vídeo em um cartão de memória.

Slot Para Cartão MMC/SD (SC-D383/D385 apenas)

O slot para cartão MMC/SD pode usar cartões MMC (cartões multimídia) e SD.

Page 3

avisos de segurança

Signiﬁcado dos ícones e sinais neste manual do usuário:

AVISO

CUIDADO

Esses sinais de aviso estão aqui para evitar danos a você e a outras pessoas. Siga-os rigorosamente. Depois de ler esta seção, guarde-a em um local seguro para referência futura.

Signiﬁca que há risco de danos pessoais sérios ou morte.

Signiﬁca que há um risco potencial de danos pessoais ou materiais.

Para reduzir o risco de incêndio, explosão, choque eléctrico ou ferimentos pessoais durante a utilização da sua câmara de vídeo, tome as seguintes precauções de segurança básicas:

Corresponde a sugestões ou páginas de referência que podem ser úteis ao operar a câmara de vídeo.

precauções

Esta câmera de vídeo deve estar sempre conectada a uma tomada CA com uma conexão terra de proteção.

•

As baterias não devem ser expostas a calor excessivo, como luz do sol, fogo ou coisas semelhantes.

•

Há risco de explosão se a bateria for substituída incorretamente.

Substitua apenas pelo mesmo tipo de bateria ou equivalente.

Se este aparelho for usado em CA de 240 V, deve-se usar um adaptador de plugue adequado.

Aviso!

Cuidado

Portuguese _iii

Page 4

B A

T T

notas e instruções de segurança

NOTAS SOBRE A LIMPEZA DOS CABEÇOTES DE VÍDEO

Para obter gravações de qualidade e com uma imagem nítida, limpe regularmente os cabeçotes de vídeo.

•

Se um quadrado distorcer a reprodução ou se aparecer apenas uma tela azul, os cabeçotes de vídeo deverão ser limpos. Se isso acontecer, limpe os cabeçotes do vídeo com uma ﬁta de limpeza do tipo seco. Não utilize uma ﬁta de limpeza do tipo molhado. Se você o ﬁzer, poderá daniﬁcar os cabeçotes de vídeo.

•

AJUSTE DA TELA LCD

Gire cuidadosamente a tela LCD, como mostra a ﬁgura. Uma rotação exagerada pode provocar danos no interior da dobradiça que liga a tela LCD à câmera de vídeo.

Abra a tela LCD 90 graus em relação à câmera de vídeo com o dedo.

2. Gire-a para obter o melhor ângulo de gravação ou reprodução.

Se você girar a tela LCD 180 graus, de forma que ela ﬁque voltada para frente, poderá fechá-la quando estiver voltada para fora.

- Esse procedimento é conveniente durante as operações de reprodução.

Consulte a página 31 para ajustar o brilho e a cor da tela LCD.

NOTAS SOBRE A TELA LCD

A luz direta do sol pode daniﬁcar a tela LCD, o interior da lente. Faça imagens do sol somente em condições de

•

pouca luminosidade, como ao entardecer. A tela LCD foi fabricada com tecnologia de alta precisão. Entretanto, poderão aparecer pequenos pontos

•

(vermelhos, azuis ou verdes) na tela LCD. Esses pontos são normais e não afetam de forma alguma a imagem gravada. Não segure a câmera de vídeo pela tela LCD nem pela bateria.

•

iv_Portuguese

Page 5

ASSISTÊNCIA TÉCNICA E PEÇAS DE SUBSTITUIÇÃO

Não tente reparar pessoalmente a câmera de vídeo. Se tentar abrir ou retirar tampas, você poderá ﬁcar exposto a tensões perigosas ou outros riscos. Todos os serviços de manutenção devem ser executados por técnicos qualiﬁcados. Se for necessário utilizar peças de substituição, certiﬁque-se de que o técnico da assistência utilizará as especiﬁcadas pelo fabricante e com características idênticas às originais. Uma substituição não autorizada poderá resultar em incêndio, choque elétrico ou outros riscos.

NOTAS SOBRE A CÂMERA DE VÍDEO

Não deixe a câmera de vídeo exposta a temperaturas elevadas (acima de 60 °C). Por exemplo, em um carro estacionado ao sol ou exposto diretamente à luz solar. Não molhe a câmera vídeo. Mantenha a câmera de vídeo afastada da chuva, da água do mar e de qualquer outra forma de umidade. Se a câmera de vídeo for molhada, ela poderá ser daniﬁcada. Às vezes, o mau funcionamento devido à exposição a líquidos poderá ser irreparável. Um aumento repentino da temperatura ambiente pode provocar a formação de condensação dentro da câmera de vídeo.

Ao deslocar a câmera de vídeo de um local frio para um local quente (p. ex., do exterior para o interior no inverno.)

Ao deslocar a câmera de vídeo de um local fresco para um local muito quente (p. ex., do interior para o exterior no verão.) Se o recurso de proteção (DEW) for ativado, deixe a câmera de vídeo durante pelo menos duas horas em umasala seca e quente, com o compartimento para ﬁtas aberto e sem a bateria.

•

NOTAS SOBRE OS DIREITOS AUTORAIS

Para obter gravações de qualidade e com uma imagem nítida, limpe regularmente os cabeçotes de vídeo. Se um quadrado distorcer a reprodução ou se aparecer apenas uma tela azul, os cabeçotes de vídeo deverão ser limpos. Se isso acontecer, limpe os cabeçotes do vídeo com uma ﬁta de limpeza do tipo seco.

Portuguese _v

Page 6

02_ Portuguese

índice

CONHECENDO A CÂMERA DE

VÍDEO MINIDV

PREPARATIVOS

DEFINIÇÃO INICIAL:

MODO DEFINIÇÕES DO SISTEMA

06 O que está incluído com sua câmera de vídeo miniDV 07 Vista frontal e esquerda 08 Vista lateral esquerda 09 Vista superior e direita 10 Vista posterior e inferior 11 Uso do controle remoto (SC-D382/D385 apenas)

12 Utilização dacorreia de mão e da tampa da lente 13 Instalação da bateria tipo botão 14 Uso da bateria 17 Conexão a uma fonte de alimentação 18 Basic miniDV camcorder operation 19 Indicadores da tela nos modos Camera(Cam)/Player 20 Indicadores de tela nos modos M.Cam/M.Player (M.Play)

(SC-D383/D385 apenas) 21 Usando o botão da visor ( ) 22 Utilizando o joystick 22 Uso dos menus rápidos com o joystick

24 Ajustando o conf. relógio (Clock Set (Conf. Relógio)) 25 Deﬁnindo a aceitação do controle remoto sem ﬁo

(Remote (Contr. Remoto)) (SC-D382/D385 apenas) 26 Deﬁnindo o bipe sonoro (Beep Sound (Som Beep)) 27

Deﬁnindo o som obturador (Shutter Sound (Som Obturador)) 28 Selecionando o idioma do OSD (Language) 29

Visualizando a demonstração (Demonstration (Demonstração))

Page 7

Portuguese _03

DEFINIÇÃO INICIAL:

MODO DEFINIÇÕES DO VISOR

GRAVAÇÃO BÁSICA

GRAVAÇÃO AVANÇADA

30 Deﬁnindo a guia (Guideline (Guia)) 31

Ajustando o LCD (LCD Bright/LCD Color (Luminosid LCD/Cor LCD)) 32 Exibindo a data e a hora (Date/time (Data/Hora)) 33 Ajustando a tela da tv (TV display (visualizaçã TV))

Inserindo ou ejetando uma ﬁta

34 Várias técnicas de gravação 35 Gravando pela primeira vez 36 Gravando com facilidade para principiantes

(EASY.Q mode (modo EASY.Q)) 37 Aplicando mais zoom e menos zoom 38 Busca rápida de uma cena desejada

(Conﬁguração da memória zero) (SC-D382/D385 apenas) 39 Auto gravação usando o controle remoto

(Deﬁnindo o Temporizador Automático) (SC-D382/D385 apenas) 40 Revendo e procurando uma gravação 41 Utilizando o aparecimento/desaparecimento gradual 42 Auto focus/manual focus (Focagem aut./foco man.) 43

Deﬁnindo a velocidade do obturador e a exposure (exposição) 44 Selecionando o modo gravação e o modo áudio

(Rec Mode & Audio Mode (Modo Rec e Modo Áudio)) 45 Reduzindo o ruído do vento (Windcut Plus (Anti-Ruído)) 46 Selecionar a função real stereo (Real Stereo (Estéreo Real)) 47 Deﬁnindo o ae programada (Program Ae (Programa Ae)) 49

Deﬁnindo o equilíbrio de branco (White Balance (Balanço Br.)) 51 Aplicando os efeitos visuais (Visual Effect (Efeito Visual)) 53 Deﬁnindo o modo grande angular (16:9 Wide) 54 Utilizando a macro telefoto (Macro) 55 Deﬁnindo o Estabilizador de imagem digital (DIS)

Page 8

04_ Portuguese

índice

REPRODUÇÃO

Função de câmera fotográﬁca

digital (SC-D383/D385 apenas)

CONEXÃO

56 Utilizando o modo Compensação de luz de fundo (BLC)

57 Aplicando mais ou menos zoom com o zoom digital

(Digital Zoom (Zoom digital)) 58 Utilizando as cores noturnas ( 59

Uso da luz (Light (Iluminação)) (SC-D382/D383/D385 apenas) 60 Gravação de uma imagem fotográﬁca em uma ﬁta - grava-

ção fotográﬁca em ﬁta 61 Pesquisa de uma imagem fotográﬁca em uma ﬁta

(Photo Search (Busca Foto))

62 reproduzindo uma ﬁta no Lcd 63 Várias funções no modo Player 65 Dublagem de áudio (SC-D382/D385 apenas) 66 Reprodução do áudio dublado (Audio Select (Selec. Áudio)) 67 Efeito de áudio

68 Reproduzindo da ﬁta na tela de TV 70

Cópiando uma ﬁta de câmera de vídeo para uma ﬁta de vídeo 71 Utilizando a função VOICE

72 Utilizando de cartão de memória

(Cartão de memória utilizável) (não fornecido) 73 Estrutura de pastas e arquivos no cartão de memória 75 Deﬁnindo o número do arquivo (File No. (Arquivo no.)) 76

Tirando uma imagem fotográﬁca (JPEG) no cartão de memória 77 Visualizando imagens fotográﬁcas (JPEG) 78 Proteção contra exclusão acidental ( 79 Apagando imagens fotográﬁcas e imagens em movimento

(Delete (Apagar)) 81 Formatando o cartão de memória (Format (Formatar))

C.Nite)

Protect (Proteger))

Page 9

Portuguese _05

)

Gravando imagens em movimento (MPEG) no cartão de memória 84 Reproduzindo imagens em movimento (MPEG) no cartão de

memória (M.Play select (selec M.Play)) 85

Gravando una imagem de uma ﬁta como imagem fotográﬁca 86 Cópiando uma imagem fotográﬁca de uma ﬁta para um

cartão de memória (Photo Copy (Copiar Foto)) 87 Marcando imagens para impressão

(Print Mark (Selec. Impr.))

PICTBRIDGE™

(SC-D383/D385 apenas)

DATA TRANSFER IEEE 1394

INTERFACE USB

(SC-D383/D385 apenas)

MANUTENÇÃO

SOLUCIONANDO DE PROBLEMAS

ESPECIFICAÇÕES

88 Imprimindo suas imagens – utilizando pictbridge

Conexões para transferência de dados padrão ieee1394 (I.Link)-DV

92 Utilizando a interface USB 94

Selecionando o dispositivo USB (USB Connect (Conexão USB)) 95 Instalando o software (DV Media Pro) 96 Conectando a um computador

98 Depois de terminar A gravação 98 Fitas utilizáveis 99 Limpeza e manutenção da câmera de vídeo 100 Usando a câmera de vídeo cam miniDV no exterior

101 Solucionando problemas 103 Itens do menu de deﬁnição

105

Page 10

06_ Portuguese

conhecendo a câmera de vídeo miniDV

O QUE ESTÁ INCLUÍDO COM SUA CÂMERA DE VÍDEO MINIDV

A nova câmera de vídeo digital vem com os seguintes acessórios. Se algum desses itens estiver faltando na caixa, entre em contato com a Central de atendimento ao cliente Samsung.

✪

A aparência exata de cada item pode variar dependendo do modelo.

Bateria

(IA-BP80W )

CD do software

(SC-D383/D385 apenas)

Controle remoto

(SC-D382/D385 apenas)

O conteúdo pode variar dependendo da região de vendas.

•

Peças e acessórios estão disponíveis no revendedor local da Samsung.

•

* (Opcional): Não fornecido com sua câmera de vídeo. Para comprar acessórios opcionais, entre em contato

•

Um cartão de memória não é fornecido. Consulte a página 72 para saber os cartões de memória compatíveis

•

com a câmera de vídeo miniDV.

Adaptador CA

(tipo AA-E9)

Manual do Usuário Quick Start Guide

Tampa da lente

com o revendedor ou com a Central de Assistência Técnica da Samsung.

Cabo de áudio/vídeo

Correia da tampa da lente

(SC-D383/D385 apenas)

Bateria de botão para o

(SC-D382/D385 apenas)

Mala de transporte

Cabo USB

controle remoto

(Tipo: CR2025)

Page 11

Portuguese _07

VISTA FRONTAL E ESQUERDA

OPEN

2 3

Lente

Sensor remoto (SC-D382/D385 apenas)

Luz (SC-D382/D383/D385 apenas)

Interruptor OPEN

CUIDADO

Tenha cuidado para não cobrir o microfone interno e a lente durante a gravação.

Botão EASY Q ➥página 36

Botão Tela ( )

Tela LCD TFT

Microfone interno

Page 12

08_ Portuguese

conhecendo a câmera de vídeo miniDV

MODE

TAPECARD

VISTA LATERAL ESQUERDA

1 2

Botão MENU

Joystick

( / /  /  /

Botão Iniciar/parar gravação

Tampa do conector (conectorAV/DV)

Ao fechar o painel LCD com a tela LCD voltada para fora, a função do Joystick

Selecione

)

(W/T)

➥

página 23

Alto-falante embutido

Selecione o interruptor (CARD-TAPE) (SC-D383/D385 apenas)

Bateria

Interruptor para destravar a bateria (BATT.)

6 7 8

(SC-D383/D385 apenas)

(// /)

será invertida.

Page 13

Portuguese _09

VISTA SUPERIOR E DIREITA

VOL

3 4

Alavanca (W/T) / Volume (VOL)

Botão PHOTO ➥página 60, 76

Botão Iniciar/parar gravação

Interruptor POWER

Tampa do conector (conector DC IN, USB (SC-D383/D385

Tampa do compartimento da ﬁta

Correia de mão

apenas

))

Page 14

10_ Portuguese

conhecendo a câmera de vídeo miniDV

MODE

DC IN

POWER

CHG

VISTA POSTERIOR E INFERIOR

2 3

Conector AV

Botão MODE 3 Indicadores de modo

(modos Camera (Cam)

Conector DC IN

Conector DV (IEEE1394)

Indicador de carga (CHG)

Conector USB (SC-D383/D385 apenas)

Slot para cartão de memória (SC-D383/D385 apenas)

Suporte do tripé

( ) /

Player

( ))

6 7

Conectores tipo jack

SC-D383/D385

SC-D381/D382

Cartões de memória utilizáveis (máx. de 2 GB)

SC-D383/D385 apenas

MMC/SD

AV DV DC IN USB

AV DV DC IN

Page 15

Portuguese _11

USO DO CONTROLE REMOTO (SC-D382/D385 APENAS)

1 2

󱯡

󱯢

4 5 6 7 8 9

󱯠

Botão PHOTO ➥página 60, 76

Botão REC

Botão SELF TIMER ➥página 39

Botão ZERO MEMORY ➥página 38

Botão PHOTO SEARCH ➥página 61

Botão A.DUB ➥página 65

Botão (FF)

Botão Botão

(REW)

(PLAY)

Os botões do controle remoto funcionam da mesma forma que os botões da câmera de vídeo miniDV.

Botão (-) / (+) (Direction) ➥página 64

Botão VISOR

Botão de zoom (W/T)

Botão X2 ➥página 64

Botão DATE/TIME

Botão SLOW

Botão (PAUSE)

Botão (STOP)

F.Botão ADV ➥página 64

󱯣

󱯤

󱯥 󱯦 󱯧

󱯨

( )

Page 16

12_ Portuguese

preparativos

OPEN

Esta seção fornece informações sobre o uso desta câmera de vídeo miniDV: por exemplo, como usar os acessórios fornecidos, carregar a bateria, configurar a operação e os indicadores de tela em cada modo.

UTILIZAÇÃO DACORREIA DE MÃO E DA TAMPA DA LENTE

É muito importante veriﬁcar se a correia de mão está corretamente regulada antes de começar a gravar. A correia de mão permite:

Segurar a câmera de vídeo numa posição estável e confortável.

•

Coloque sua mão em uma posição na qual você possa operar facilmente o botão de iniciar/parar gravação,

•

o botão PHOTO e a alavanca de Zoom.

Correia de mão

Ajuste da correia de mão

1. Insira a correia de mão no respectivo gancho, na parte

frontal da câmera de vídeo, e puxe sua extremidade com o gancho.

2. Insira a mão na correia e ajuste o comprimento para

sua conveniência.

3. Feche a correia de mão.

Tampa da lente

Acoplando a tampa da lente

4. Prenda a tampa da lente com a respectiva correia,

como mostra a ﬁgura.

5. Prenda a correia da tampa da lente à correia de

mão e ajuste-a, seguindo as etapas descritas para a correia de mão.

6. Feche a correia de mão.

Instalação da tampa da lente depois da operação

Pressione os botões nas laterais da tampa da lente e insira-a na lente da câmera de vídeo.

1 2 3

4 5 6

Page 17

Portuguese _13

INSTALAÇÃO DA BATERIA TIPO BOTÃO

Instalação da bateria do tipo botão no controle remoto (SC-D382/D385 apenas)

1. Retire o compartimento da bateria do tipo botão na direção da seta.

2. Coloque a bateria de tipo botão no respectivo compartimento, com

o terminal positivo ( ) virado para cima.

3. Reintroduza o compartimento da bateria tipo botão.

Precauções com relação à bateria tipo botão

Haverá perigo de explosão se a bateria tipo botão for substituída incorretamente. Substitua apenas pelo mesmo

•

tipo de bateria ou equivalente. Não pegue a bateria usando pinças nem outros objetos metálicos. Isso poderá causar um curto-circuito.

•

Não recarregue, desmonte, aqueça nem deixe a bateria imersa em água para evitar risco de explosão.

•

Mantenha a bateria tipo botão fora do alcance de crianças. Em caso de ingestão de uma bateria, procure ajuda médica imediatamente.

AVISO

Page 18

14_ Portuguese

preparativos

O W E R

P O W

E R

BATT.

P O

W E R

USO DA BATERIA

Use somente a bateria IA-BP80W.

•

No ato da compra, a bateria pode estar com pouca carga.

•

Carregue a bateria antes de começar a usar sua câmera de vídeo miniDV.

•

Montagem/retirada da bateria

1. Abra a tela LCD como mostra a ﬁgura.

2. Insira a bateria no slot correspondente até ouvir um clique baixo.

Veriﬁque se a marca com a palavra (SAMSUNG) está voltada para fora com a

•

câmera de vídeo na posição mostrada na ﬁgura.

3. Deslize o interruptor de liberação da bateria para destravar a bateria e remova-a.

Deslize cuidadosamente o interruptor de liberação da bateria no sentido

•

mostrado na ﬁgura.

Baterias adicionais estão disponíveis no revendedor local da Samsung.

•

Se a câmera de vídeo miniDV permanecer sem uso por algum tempo,

•

remova sua bateria.

Recarga da bateria

1. Deslize o interruptor POWER para baixo para desligar.

2. Insira a bateria na câmera de vídeo.

3. Abra a tampa do conector e conecte o adaptador de alimentação CA ao

conector DC IN.

4. Conecte o adaptador de alimentação CA a uma tomada de parede.

5. Depois de carregada, desconecte o adaptador CA do conector DC IN em sua

câmera de vídeo.

Mesmo com a câmera de vídeo desligada, a bateria continuará sendo

•

descarregada se ﬁcar na câmera. Recomenda-se adquirir uma ou mais baterias para permitir o uso contínuo da

sua câmera de vídeo miniDV.

Use apenas baterias aprovadas pela Samsung. Não use baterias de outros fabricantes. Do contrário, haverá perigo de superaquecimento, incêndio ou explosão. A Samsung não se responsabiliza por problemas que ocorram em decorrência do uso de baterias não aprovadas.

Inserir

Ejetar

Page 19

Portuguese _15

Indicador de carga

MODE

DC IN

POWER

CHG

OWER

CHG

A cor do LED indica o estado de alimentação ou de carga.

Se a bateria tiver sido completamente carregada, o indicador de

•

carga aparecerá na cor verde. Se você estiver recarregando a bateria, a cor do indicador de carga

•

mudará para laranja. Se ocorrer um erro enquanto a bateria estiver sendo carregada, o

•

indicador de carga piscará na cor laranja.

Tempos de carregamento e gravação com uma bateria completamente carregada (sem operação de zoom, LCD aberto, etc.)

Os tempos medidos mostrados na tabela têm como base o

•

modelo SC-D385. (Os tempos de SC-D381/D382/D383/D385 são quase os mesmos.) A hora serve apenas como referência. Os valores da tabela são

•

medidos no ambiente de teste da Samsung e podem variar de

Bateria

IA-BP80W

acordo com o uso real. O tempo de gravação diminui drasticamente em ambientes frios. Os tempos de gravação contínua encontrados

•

nas instruções de operação são avaliados usando uma bateria com carga completa, a 25 °C (77 °F). Como a temperatura ambiente e as condições variam, o tempo restante da bateria pode diferir dos tempos de gravação contínua aproximados fornecidos nas instruções.

Tempo

Tempo de

carga

Aprox.

1hr 20min

Tempo de

gravação

Aprox.

1hr 20min

Page 20

16_ Portuguese

preparativos

O tempo disponível de gravação contínua depende:

Do tipo e da capacidade da bateria utilizada.

•

Da temperatura ambiente.

•

Da freqüência com que a função Zoom é utilizada.

•

Do tipo de utilização (câmera de vídeo/câmera fotográﬁca/com LCD, etc.)

•

É recomendável que você tenha várias baterias disponíveis.

•

Para veriﬁcar a carga da bateria restante, pressione e mantenha pressionado o botão Tela ( ). ➥página 21

•

O tempo de carga variará dependendo do nível de bateria restante.

•

Indicador do nível de bateria

O indicador de nível de carga da bateria indica a quantidade de carga existente na bateria. a. Completamente carregada b. 20~40% utilizada c. 40-80% utilizada d. 80~95% utilizada e. Sem carga (intermitente)

(A câmera de vídeo desligará dentro de pouco tempo; substitua a bateria o mais rápido possível.)

(Intermitência)

Gerenciamento da bateria

A bateria deve ser recarregada em um ambiente com temperatura entre 0 °C e 40 °C.

•

A vida útil e a capacidade da bateria serão reduzidas, caso ela seja utilizada em temperaturas inferiores a 0 °C

•

ou deixada em temperaturas superiores a 40 °C durante longo período, mesmo quando estiver completamente recarregada. Não coloque a bateria próxima a uma fonte de calor (p. ex., fogo ou um aquecedor).

•

Não desmonte, não exerça pressão nem aqueça a bateria.

•

Não permita a ocorrência de curtos-circuitos nos terminais + e - da bateria. Isso pode dar origem a vazamento de

•

eletrólito, geração de calor, superaquecimento ou incêndio.

Page 21

Portuguese _17

Notas sobre a bateria

M O

D E

D V

POWE

CHG

V O L

POWER

Consulte a tabela da página 15 para obter os tempos aproximados de gravação contínua.

•

O tempo de gravação é afetado pela temperatura e pelas condições ambientais.

•

O tempo de gravação diminui drasticamente em ambientes frios, pois a temperatura ambiente e condições variam.

•

Os tempos de gravação contínua encontrados nas instruções de operação são avaliados usando uma bateria

•

com carga completa, a 25 °C (77 °F). O tempo de bateria restante pode diferir dos tempos de gravação contínua aproximados fornecidos nas instruções.

Ao adquirir uma nova bateria, recomendamos comprar a mesma fornecida com esta câmera de vídeo. A

•

bateria está disponível nos revendedores SAMSUNG.

Quando a bateria atingir o ﬁnal da sua vida útil, entre em contato com o revendedor local.

•

As baterias devem ser descartadas como lixo químico. Veriﬁque se a bateria está com carga total antes de começar a gravar.

•

As baterias novas não estão carregadas. Antes de utilizar a bateria, é necessário carregá-la completamente.

•

Quando está completamente descarregada, a bateria ﬁca mais sujeita a vazamento.

•

A descarga completa da bateria daniﬁca as células internas. Para poupar a carga da bateria, desligue a câmera de vídeo quando não a estiver utilizando.

•

Se sua câmera de vídeo estiver no modo Camera (Cam) e se for deixada no modo STBY sem funcionar por

•

mais de 5 minutos com uma ﬁta inserida, essa será desligada automaticamente, como forma de proteção contra descarga desnecessária da bateria. Não deixe a bateria cair. Se ela cair, poderá ser daniﬁcada.

•

CONEXÃO A UMA FONTE DE ALIMENTAÇÃO

Existem dois tipos de fonte de alimentação que podem ser conectados à sua câmera de vídeo.

•

- Adaptador CA: usado para gravação interna.

- A bateria: usada para gravação externa.

Utilização de uma fonte de alimentação residencial

Conecte a câmera de vídeo a uma fonte de alimentação residencial para não precisar se preocupar com a carga da bateria. Deixe a bateria conectada; sua carga não será consumida.

1. Deslize o interruptor POWER para baixo para desligar.

2. Abra a tampa do conector e conecte o adaptador CA ao conector DC IN.

3. Conecte o adaptador CA a uma tomada de parede.

O tipo do plugue e da tomada de parede podem ser diferentes de

•

acordo com o país.

4. Deslize o interruptor POWER para baixo para ligar a câmera e pressione o botão MODE para deﬁnir o modo Camera(Cam) ( ) ou Player ( ).

Page 22

18_ Portuguese

hwljhyk

{hwljhyk {

hw{

hwljhyk

tvkl tvkl

hwljhyk

{hwljhyk {

hwljhyk

tvkl tvkl

{hwljhyk {

hwljhyk

{hwljhyk {

hwljhyk

preparativos

MODE

DC IN

POWER

CHG

OPERAÇÃO BÁSICA DA CÂMERA DE VÍDEO MINIDV

Ligando e desligando a câmera de vídeo com miniDV

Ligue ou desligue a câmera de vídeo, deslizando o interruptor POWER para baixo.

Deslize o interruptor POWER várias vezes para ligar ou desligar.

•

Deﬁnição dos modos operacionais

Deﬁna o modo de operação ajustando o botão MODE e o interruptor para

•

selecionar (SC-D383/D385 apenas) antes de operar qualquer função.

Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) ou Player ( ) Pressione o botão MODE para alternar entre o modo Camera (Cam) ( ) ou Player( ).

2. Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

- modo Camera (Cam) ( ): Para gravar ﬁlmes ou imagens fotográﬁcas uma ﬁta.

➥

- modo

Player ( ): Para reproduzir ﬁlmes ou imagens fotográﬁcas em uma ﬁta.

➥

M.Cam ( ): Para gravar ﬁlmes ou imagens fotográﬁcas em um cartão de

memória.

página19

página 19

página. 20

➥

- modo M.Player (M.Play) ( ): Para reproduzir ﬁlmes ou imagens fotográﬁcas em

um cartão de memória. ➥página 20

Os modos operacionais são determinados pela posição do botão MODE e o interruptor Selecione (SC-D383/D385 apenas).

•

Nome do modo

Camera Mode

(Modo Cam)

Player Mode

(Modo Play)

Botão MODE

Interruptor

Selecionar

(SC-D383/D385

apenas)

Modo M.Cam: Modo de câmera com memória

•

Modo M.Play: Modo Player com memória Os modos M.Cam e M.Play estão disponíveis somente nos modelos (SC-D383/D385 apenas).

•

M.Cam Mode

(Modo M.Cam)

Mode indicator

MODE button

POWER switch

M.Player Mode

(Modo M.Play)

Page 23

Portuguese _19

INDICADORES DA TELA NOS MODOS CAMERA(CAM)/PLYER

60min

10Sec

0:00:00

C.Nite 1/30

Art

16Bit

No Tape !

STBY

12:00 AM JAN. 1,2008

W T

1/60

21 3 4 5 6

1718

798

16:9 Wide

No Tape !

[11]

12:00 AM JAN. 1,2008

60min

Sound[2]

0:00:46:06

16Bit

STOP

5 46

OSD no modo Câmera

Nível de bateria ➥página 16

Macro de telefoto * ➥página 54

Gravação de foto em ﬁta ➥página 60 Temporizador automático* ➥página 39 (SC-D382/D385 apenas)

Modo de operação Modo de Velocidade de gravação

➥

página 44

Memória Zero ➥página 38

(SC-D382/D385 apenas) Contador de tempo

(tempo de gravação do ﬁlme)

Indicador da ﬁta

Fita restante (medida em minutos)

Modo Áudio ➥página 44 Luz * ➥página 59

(SC-D382/D383/D385 apenas)

BLC (Compensação de luz de fundo) *

➥

página 56

WindCut Plus (anti-ruído) * ➥página 45 Fade ➥página 41/ Contr. Remoto

➥

página 25 (SC-D382/D385 apenas)

USB * ➥página 96

(SC-D383/D385 apenas)

C.Nite * ➥página 58

Estéreo real ➥página46

Posição do zoom * ➥página 37

Data/Hora ➥página 32

Foco manual * ➥página 42

Exposição manual *

Velocidade do obturador* ➥página 43

Equilíbrio do branco * ➥página 49

Programa AE * ➥página 47

DIS * ➥página 55 Modo Efeitos visuais * ➥página 51

EASY.Q * ➥página 36 16:9 Wide ➥página 53

➥

página 43

OSD no modo Player

Dublagem de áudio ➥página 65 (SC-D382/D385 apenas)

Efeito Áudio ➥página 67

DV IN (modo de transferência da data DV) ➥página 91

Indicador VOICE+ ➥página 71

Indicador de aviso ➥página101

Linha de mensagem ➥página 101 Controle de volume * ➥página62

7 8

DEW ➥página 102

Reprodução de áudio dublado ➥página 66

Page 24

20_ Portuguese

10Sec

No Tape !

Art

10134

60min

12:00 AM JAN. 1,2008

W T

21 3

No Memory Card !

12:00 AM JAN. 1,2008

800X600

2/30

Slide

002

100-0001

5 6

No Memory Card !

12:00 AM JAN. 1,2008

800X600

2/30

Slide

002

100-0001

5 6

No Memory Card !

preparativos

INDICADORES DE TELA NOS MODOS M.CAM/M.PLAYER (M.PLAY) (SC-D383/D385 APENAS)

Os indicadores de OSD indicados

•

aqui têm como base o modelo SC-D385. A tela acima é apenas um exemplo:

•

ela é diferente da tela real. Os indicadores OSD são baseados na

•

capacidade de memória de 2GB (SC-D383/D385 apenas). Para desempenho aprimorado, as

•

indicações do visor e a ordem estão sujeitos a alterações sem aviso prévio. As funções marcadas com * não

•

)

serão mantidas quando a câmera de vídeo com miniDV for reinicializada.

Contador de tempo

(tempo de gravação do ﬁlme)

Número do arquivo da imagem em movimento

Controle de volume * Indicador de proteção contra exclusão

página 78

➥

Slide ➥página 77

Image Counter (Contador de imagens fotográﬁcas/Número

➥

página 84

total de imagens fotográﬁcas gravadas)

Tamanho da imagem fotográﬁca ➥página 73

Número da pasta e Número do arquivo

página 75

➥

Marca de impressão ➥página 87

OSD no Modo M.Cam

Indicador de gravação e

carregamento de imagem

Contador de imagem (Número total de imagens fotográﬁcas graváveis)

Indicador CARD (Cartão de memória)

Luz do dia ➥página 59 (SC-D382/D383/D385

OSD no Modo M.Play

apenas

Page 25

Portuguese _21

USANDO O BOTÃO DO VISOR ( )

B A T

Battery Info

Battery chargedBattery charged

0% 50% 100%

Você pode alternar entre os modos de exibição de informações na tela: Pressione o botão Visor ( ).

Alternando entre os modos de exibição de informações

Você pode alternar entre os modos de exibição de informações na tela: Pressione o botão Visor ( ). Os modos de exibição total e mínimo serão alternados.

Modo de exibição total: todas as informações serão exibidas.

•

Modo de exibição mínimo: Somente os indicadores de status de operação serão

•

exibidos.

Veriﬁcando a quantidade de bateria

Pressione e segure o botão do Visor ( ) durante o carregamento com a

•

câmera desligada. Depois de alguns instantes, o status da carga será exibido no LCD por 7 segundos. O status da carga da bateria é fornecido como uma referência e é uma estimativa.

•

Ele pode diferir, dependendo da capacidade e temperatura da bateria.

Page 26

22_ Portuguese

B A

TT .

16Bit

10Sec

60min

0:00:00

STBY

16Bit

10Sec

60min

0:00:05

STBY

Auto Exposure

16Bit

10Sec

60min

0:00:10

STBY

Manual Exposure

preparativos

UTILIZANDO O JOYSTICK

Usado para a reprodução, pausa, avanço rápido e rebobinagem. Também é usado como botão de direção (para cima, para baixo, para a esquerda, para a direita) e para fazer a seleção ao escolher imagens fotográﬁca do ﬁlme ou menus.

1. Mova o Joystick ( / ) para cima/para baixo.

2. Mova o Joystick ( / ) para a esquerda ou direita. Conﬁrme sua seleção ao pressionar o Joystick.

•

Para obter mais informações sobre os menus OSD exibidos quando se

Joystick ( / / / )

utiliza o

USO DOS MENUS RÁPIDOS COM O JOYSTICK

O Joystick facilita o acesso aos menus utilizados com mais freqüência, sem utilizar o botão MENU.

✪

Siga a instrução a seguir para usar cada um dos itens de menu listados depois

desta página.

Por exemplo: Deﬁnindo a exposição no modo Camera (Cam) ( ).

1. Pressione o Joystick. O menu Rápido é exibido.

•

2. Pressione o Joystick ( / / / ) para controlar a deﬁnição. Alterne entre "Auto Exposure (Exposição automática)" e "Manual

•

Exposure (Exposição manual)", movendo o Joystick para cima.

3. Pressione o Pressione o botão Joystick para sair do menu rápido, de acordo com o modo

•

selecionado.

•

Joystick para conﬁrmar a seleção.

Há algumas funções que não podem ser ativadas simultaneamente ao usar o Joystick. Não é possível selecionar os itens de menu esmaecidos na tela. Os itens que podem ser acessados no menu e no menu rápido variam de acordo com o modo de operação.

, consulte a página 23.

Page 27

Portuguese _23

USO DOS MENUS RÁPIDOS COM O JOYSTICK

Menu rápido nos modos Câmera(Cam)/Player

Joystick

Status

Entrada

 





Camera ( ) Mode

(Modo Cam ( ))

Exposição

Foco

Aparecimento/desaparecimento

Obturador REW REW REW REW REW

gradual

Retorno/Seleção/Sair do menu

STOP PLAY PAUSE FF REW

PLAY PAUSE PLAY PLAY PLAY

Player ( ) Mode

(Modo Player ( ))

- - - - -

- STOP STOP STOP STOP

FF FF FF FF FF

Menu rápido nos modos M.Cam/M.Player(M.Play) (SC-D383/D385 apenas)

Joystick

Status

Entrada

 





M.Cam ( ) Mode

(Modo M.Cam ( ))

Exposição - - - - -

Foco

Retorno/

Seleção/Sair

do menu

M.Player ( ) Mode

(Modo M.Play ( ))

(imagens de ﬁlmes)

STOP PLAY PAUSE FF REW

Miniatura

Pular para

PLAY PAUSE PLAY PLAY PLAY

STOP STOP STOP STOP

REW REW REW REW

FF FF FF FF

M. Player ( )

(imagens fotográﬁcas)

(Modo M.Play ( ))

Mode

Apag

Miniatura

Pular para anterior

Pular para próxima

Slide

Page 28

24_ Portuguese

deﬁnição inicial: modo deﬁnições do sistema

MODE

TAPECARD

B A TT .

Adjust Sel ect Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

JAN 1

12 : 00 AM

20082008

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

Complete !

JAN 1

12 : 00 AM

2008

AJUSTANDO O CONF. RELÓGIO (CLOCK SET (CONF. RELÓGIO))

A conﬁguração do relógio funciona nos modos Camera (Cam)/Player/M.Cam/

•

M.Player (M.Play). ➥página 18 Deﬁna a data e a hora quando for usar esta câmera de vídeo pela primeira vez.

•

Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) ou Player ( ).

3. Pressione o botão MENU. A lista de menus será exibida.

•

4. Mova o Joystick ( / ) para cima ou para baixo para selecionar "System

(Sistema)" e, em seguida, pressione ou mova o Joystick ( ) para a direita.

5. Mova o Joystick ( / ) para cima ou para baixo para selecionar

"Clock Set (Conf. Relógio)" e, em seguida, pressione o Joystick.

O ano será realçado primeiro.

•

6. Mova o Joystick ( / ) para cima ou para baixo para selecionar o ano atual e, em

seguida, pressione o Joystick.

O mês será realçado.

•

7. Você pode deﬁnir o mês, o dia, a hora e os minutos seguindo o mesmo

procedimento de deﬁnição do ano.

8. Pressione o Joystick após deﬁnir os minutos. Uma mensagem "Complete ! (Completo !)" é exibida.

•

9. Para sair, pressione o botão MENU.

O ano pode ser deﬁnido até 2037.

•

Ativando/desativando a exibição de data e hora

•

Para alternar entre ativar ou desativar a exibição de data e hora, acesse o menu e altere o modo de data e hora. ➥página 32

Ilustrações do visor neste manual

- As ilustrações de OSD da SC- D385 são utilizadas neste manual.

- Alguns itens de OSD neste manual pode diferir um pouco dos itens reais de sua câmera de vídeo.

(SC-D383/D385 apenas)

Page 29

Portuguese _25

DEFININDO A ACEITAÇÃO DO CONTROLE REMOTO SEM FIO

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

� On � On � On � English

�

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

Off

✔ On

MODE

TAPECARD

A TT .

(REMOTE (CONTR. REMOTO)) (SC-D382/D385 APENAS)

A conﬁguração do controle remoto funciona nos modos Camera (Cam)/Player/

•

M.Cam/M.Player (M.Play). ➥página 18 A função do controle remoto permite ativar ou desativar o controle remoto para

•

utilização com a câmera de vídeo.

1. Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D385 apenas)

Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) ou Player ( ).

3. Pressione o botão MENU.

A lista de menus será exibida.

•

(SC-D385 apenas)

4. Mova o Joystick (

▲

(Sistema)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (

▲

"Remote (Contr. Remoto)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (

▲

"On (Ligado)" ou "Off (Desligado)" e, em seguida, pressione o Joystick.

7. Para sair, pressione o botão MENU.

If you set the "Remote (Contr. Remoto)" to "Off (Desligado)" in the menu and try to use it, the remote control indicator ( ) will blink for 3 seconds on the LCD screen and then disappear.

para cima ou para baixo para selecionar "System

▼

)

para cima ou para baixo para selecionar

▼

)



para cima ou para baixo para selecionar

▼

)

Page 30

26_ Portuguese

deﬁnição inicial: modo deﬁnições do sistema

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

Off

✔ On

MODE

TAPECARD

A TT .

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

� On � On � On � English

�

DEFININDO O BIPE SONORO (BEEP SOUND (SOM BEEP))

O bipe sonoro funciona nos modos Camera (Cam)/Player/M.Cam/M.Player

•

(M.Play). ➥página 18 Você pode ativar ou desativar o bipe sonoro; quando ligado, cada pressão de um

•

botão emite um bipe.

Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) ou Player ( ).

3. Pressione o botão MENU.

A lista de menus será exibida.

•

(SC-D383/D385 apenas)

4. Mova o Joystick (

▲

"System (Sistema)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (

▲

"Beep Sound (Som Beep )" e pressione o Joystick.

6. Mova o Joystick (

▲

"On (Ligado)" ou "Off (Desligado)" e, em seguida, pressione o Joystick.

7. Para sair, pressione o botão MENU.

Quando o bipe sonoro for desativado, o som de ligar/desligar será desativado também.

para cima ou para baixo para selecionar

▼

)

para cima ou para baixo para selecionar

▼

)

para cima ou para baixo para selecionar

▼

)

Page 31

Portuguese _27

DEFININDO O SOM OBTURADOR (SHUTTER SOUND (SOM OBTURADOR))

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

Off

✔

MODE

TAPECARD

A TT .

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

� On � On � On � English

�

A conﬁguração do som do obturador funciona nos modos Camera (Cam)/Player/

•

M.Cam. ➥página 18 Você pode ativar ou desativar o Som do obturador; quando ativado, cada vez que

•

você pressionar o botão PHOTO o obturador emitirá um som.

1. Se você pressionar o botão MODE para conﬁgurar como Camera (Cam) ( ),

deﬁna o botão Selecione como CARD ou TAPE. Se você pressionar o botão MODE para conﬁgurar como Player ( ), deﬁna o botão

Selecione como TAPE.

2. Pressione o botão MENU.

A lista de menus será exibida.

•

(SC-D383/D385 apenas)

3. Mova o

Joystick (

▲

"System (Sistema)" e, em seguida, pressione ou mova o Joystick () para a direita.

4. Mova o Joystick ( "Shutter Sound (Som obturador)" e pressione o Joystick.

5. Mova o Joystick (▲/ "On (Ligado)" or "Off (Desligado)" e, em seguida, pressione o Joystick.

6. Para sair, pressione o botão MENU.

para cima ou para baixo para selecionar

▼

)

para cima ou para baixo para selecionar

▲

▼

)

para cima ou para baixo para selecionar

▼

)

Page 32

28_ Portuguese

deﬁnição inicial: modo deﬁnições do sistema

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

✔ English

Français Español Deutsch Italiano Português

MODE

TAPECARD

A TT .

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language

Demonstration

Camera Mode

System

Clock Set

� On � On � On � English

�

SELECIONANDO O IDIOMA DO OSD (LANGUAGE)

A conﬁguração do Idioma funciona nos modos Camera (Cam)/Player/M.Cam/

•

M.Player (M.Play). ➥página 18 Você pode selecionar o idioma desejado para exibir a tela de menu e as mensagens.

•

Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) ou Player ( ).

3. Pressione o botão MENU.

A lista de menus será exibida.

•

4. Mova o Joystick (

▲

"System (Sistema)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (

▲

"Language" e, em seguida, pressione o Joystick.

As opções de idioma disponíveis são listadas.

•

English / Français / Español / Deutsch / Italiano / Português / Polski /

•

Nederlands / Magyar / Svenska / / / / Iran /

Українська

6. Mova o Joystick (

/ / Suomi / Türkçe / Norwegian / Danish / Czech / Slovakia

▲

do OSD e pressione o Joystick.

O idioma do OSD é exibido no idioma selecionado.

•

7. Para sair, pressione o botão MENU.

As opções do idioma podem ser alteradas sem aviso prévio.

para cima ou para baixo para selecionar

▼

)

para cima ou para baixo para selecionar

▼

)

Русский

/ ▼) para cima ou para baixo para selecionar o idioma desejado

(SC-D383/D385 apenas)

Page 33

Portuguese _29

VISUALIZANDO A DEMONSTRAÇÃO (DEMONSTRATION (DEMONSTRAÇÃO))

MODE

TAPECARD

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language Demonstration

Camera Mode

System

Clock Set

Off

✔

Move Sele ct Exit

Remote Beep Sound Shutter Sound Language Demonstration

Camera Mode

System

Clock Set

� On � On � On � English

�

SAMSUNG Camcorder is...

Demonstration

34x Optical Zoom

1200x Digital Zoom

Multi-Visual Effect

A demonstração mostra automaticamente as principais funções incluídas na câmera

•

de vídeo para que você as utilize mais facilmente. A função de Demonstração só pode ser utilizada no modo Camera (Cam) se não

•

houver uma ﬁta inserida na câmera de vídeo. ➥página 18 Antes de começar: Veriﬁque se não há uma ﬁta inserida na câmera de vídeo.

•

➥

página 34

A demonstração será executada repetidamente até que o modo Demonstração seja

•

desativado.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão

A lista de menus será exibida.

•

4. Mova o Joystick ( (Sistema)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick ( (Demonstração)" e, em seguida, pressione o Joystick.

6. Mova o Joystick ( then press the Joystick.

7. Pressione o botão MENU.

A demonstração será iniciada.

•

8. Para sair da demonstração, pressione o botão MENU.

A função Demonstração é ativada automaticamente quando a câmera de

•

vídeo permanece ociosa por mais de 10 minutos, após a ativação do modo Camera (Cam) (sem uma ﬁta inserida na câmera de vídeo). Se você pressionar outros botões (MENU, Joystick, EASY.Q...) durante o

•

modo Demonstração, essa função será temporariamente interrompida e, se outras funções não forem utilizadas, ela será retomada 10 minutos depois. O modo demonstração é exibido na proporção de aspecto de 4:3 no LCD.

•

MENU.

para cima ou para baixo para selecionar "System

▲

▼

)

para cima ou para baixo para selecionar "Demonstration

▲

▼

)

para cima ou para baixo para selecionar "On (Ligado)",

▲

▼

)

(SC-D383/D385 apenas)

Page 34

30_ Portuguese

deﬁnição inicial: modo deﬁnições do visor

Move Sele ct Exit

LCD Bright LCD Color Date/Time TV Display

Camera Mode

Display

Guideline

� Off

� Off � On

Move Sele ct Exit

LCD Bright LCD Color Date/Time TV Display

Camera Mode

Display

Guideline

✔ Off

Cross Grid Safety Zone

MODE

TAPECARD

A TT .

DEFININDO A GUIA (GUIDELINE (GUIA))

O ajuste do LCD funciona nos modos Camera (Cam)/M.Cam. ➥página 18

•

A Guia exibe um determinado padrão no LCD, de forma que o usuário possa projetar

•

facilmente a composição da imagem ao gravar imagens fotográﬁcas e de ﬁlme. Esta câmera de vídeo miniDV fornece três tipos de guias.

•

1. Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão

A lista de menus será exibida.

•

MENU.

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Display (Visor)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Guideline (Guia)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar o tipo exibição da guia e, em seguida, pressione o Joystick.

Deﬁnições Conteúdo

Off

(Desligado)

(Cruz)

(Grelha)

Safety

Zone

(Zona Seg)

7. Para sair, pressione o botão MENU.

•

Desativa a função. Nenhuma

Grid

Grava o motivo centralizado como a composição de gravação

mais geral.

Grid

Grava o motivo na composição horizontal ou vertical, ou com

close-up.

Grava o motivo na zona de segurança que impede cortes na

edição em 4:3, para esquerda e direita, e 2,35:1, para a parte superior e a inferior. Deﬁna "Safety Zone (Zona Seg)" quando desejar vários motivos em uma mesma cena com o tamanho adequado.

O posicionamento do motivo na interseção da diretriz cria uma composição equilibrada. A Guia não pode ser gravada nas imagens que estão sendo gravadas.

Exibição

na tela

(SC-D383/D385 apenas)

Page 35

Portuguese _31

AJUSTANDO O LCD (LCD BRIGHT/LCD COLOR (LUMINOSID LCD/COR LCD))

Adjust Selec t Exit

LCD Bright LCD Color Date/Time TV Display

Camera Mode

Display

Guideline

[18]

MODE

TAPECARD

A TT .

Adjust Select E xit

LCD Bright LCD Color Date/Time TV Display

Camera Mode

Display

Guideline

[18]

O ajuste do LCD funciona nos modos Camera (Cam)/Player/M.Cam/M.Player

•

(M.Play). ➥página 18 A câmera de vídeo está equipada com uma tela de cristal líquido colorido (LCD)

•

de 2,7 polegadas que permite visualizar diretamente o que está sendo gravado ou reproduzido. Dependendo das condições em que você está utilizando a câmera de vídeo

•

(por exemplo, no interior ou no exterior), é possível ajustar:

- "LCD Bright (Luminosid LCD)"

- "LCD Color (Cor LCD)"

Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) ou Player ( ).

3. Pressione o botão

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Display (Visor)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick ( ajustar "LCD Bright (Luminosid LCD)" ou "LCD Color (Cor LCD)" e, em seguida, pressione o Joystick.

6. Mova o Joystick ( de "LCD Bright (Luminosid LCD)" ou "LCD Color (Cor LCD)" e, em seguida, pressione o Joystick.

Você pode deﬁnir valores para "LCD Bright (Luminosid LCD)" e

•

"LCD Color(Cor LCD)" entre "0" e "35".

7. Para sair, pressione o botão MENU.

O ajuste do LCD não afeta o brilho e a cor da imagem a ser gravada.

•

MENU.

para cima ou para baixo, para selecionar o item que deseja

▲

▼

)

para cima ou para baixo, para ajustar o item selecionado

▲

▼

)

(SC-D383/D385 apenas)

Page 36

32_ Portuguese

Conﬁguração inicial: conﬁgurando o menu do visor

Move Sele ct Exit

LCD Bright LCD Color Date/Time TV Display

Camera Mode

Display

Guideline

✔

Off Date Time Date&Time

MODE

TAPECARD

A TT .

Move Sele ct Exit

LCD Bright LCD Color Date/Time TV Display

Camera Mode

Display

Guideline

� Off

� Off � On

EXIBINDO A DATA E A HORA (DATE/TIME (DATA/HORA))

A data/hora funciona nos modos Camera (Cam)/Player/M.Cam/M.Player (M.Play).

•

➥

page 18

A data e a hora são gravadas automaticamente em uma área de dados especial da ﬁta.

•

1. Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) or Player ( ).

3. Pressione o botão

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Display (Visor)" e, em seguida, pressione ou mova o Joystick () para a direita.

Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Date/Time (Data/Hora)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar o tipo de exibição da data/hora e, em seguida, pressione o Joystick.

Tipo de exibição de data/hora:

•

"Off (Desligado)", "Date (Data)", "Time (Hora)", "Date&Time (Data&hora)".

7. Para sair, pressione o botão MENU.

Sobre a recarga da bateria recarregável embutida

•

Sua câmera de vídeo tem uma bateria recarregável embutida para manter a data, hora e outras deﬁnições mesmo quando desligada. A bateria recarregável embutida estará sempre carregada enquanto sua câmera de vídeo estiver conectada à tomada pelo adaptador CA ou enquanto a bateria estiver instalada. A bateria recarregável será totalmente descarregada em aproximadamente 3 meses, se você não usar mais a sua câmera de vídeo. Use sua câmera de vídeo após a recarga da bateria recarregável embutida. Se a bateria recarregável embutida não estiver com carga, não ocorrerá o backup dos dados inseridos e a data/hora serão exibidas na tela como "12:00 AM

JAN. 1. 2008" (quando a função "Data/Time (Data/Hora)" estiver deﬁnida como "On (Ligado)".) A data/hora aparecerá como "12:00 AM JAN. 1. 2008" nas seguintes condições:

•

- Quando a bateria recarregável embutida estiver quase sem carga ou gasta.

- Se uma gravação de ﬁlme ou foto tiver sido feita antes da deﬁnição da data/hora

Existe o mesmo botão de função no controle remoto. Pressione uma vez para exibir a data

•

"JAN. 1. 2008", duas vezes para exibir a hora e novamente para exibir a data e hora na tela.

MENU.

na câmera de vídeo com miniDV.

(SC-D383/D385 apenas)

Page 37

Portuguese _33

AJUSTANDO A TELA DA TV (TV DISPLAY (VISUALIZAÇÃ TV))

Move Sele ct Exit

LCD Bright LCD Color Date/Time TV Display

Camera Mode

Display

Guideline

Off

✔

A TT .

MODE

TAPECARD

Move Sele ct Exit

LCD Bright LCD Color Date/Time TV Display

Camera Mode

Display

Guideline

� Off

� Off � On

A visualização da TV funciona nos modos Camera (Cam)/Player/M.Cam/M.Player

•

(M.Play). ➥página 18 Você pode selecionar o caminho da saída do OSD (Display das opções de menu).

•

- "Off (Desligado)": O OSD é exibido apenas no LCD.

- "On (Ligado)": O OSD é exibido no LCD e na TV.

- Utilize o botão página 21

➥

Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) ou Player ( ).

3. Pressione o botão MENU.

A lista de menus será exibida.

•

(Conectando a uma TV ➥páginas 69~70)

Visor ( ) para ativar ou desativar o OSD no LCD/na TV.

(SC-D383/D385 apenas)

4. Mova o Joystick ( e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick ( (Visualizaçã TV)" e, em seguida, pressione o Joystick.

para cima ou para baixo para selecionar "Display (Visor)"

▲

▼

)

para cima ou para baixo para selecionar "TV Display

▲

▼

)

6. Para ativar a função da visualização da TV, mova o Joystick ( ou para baixo para selecionar "On (Ligado)" or "Off (Desligado)", then press the Joystick.

7. Para sair, pressione o botão MENU.

▲

▼

para cima

)

Page 38

34_ Portuguese

Gravação básica

OPEN

INSERINDO OU EJETANDO UMA FITA

Ao inserir uma ﬁta ou ao fechar o compartimento de ﬁta, não

•

aplique nenhum força excessiva, porque pode causar um defeito. Não utilize outras ﬁtas que não as DV.

•

1. Conecte uma fonte de alimentação e deslize o interruptor OPEN.

A porta do compartimento de ﬁta é aberta automaticamente.

•

2. Inserindo uma ﬁta: Insira uma ﬁta no compartimento com

Ejetando uma ﬁta: Quando for automaticamente ejetada, retire

3. Pressione a área com a indicação

compartimento de ﬁta, até ouvir um clique.

A ﬁta é carregada automaticamente.

•

4. Feche a porta do compartimento de ﬁtas.

VÁRIAS TÉCNICAS DE GRAVAÇÃO

Em algumas situações, podem ser necessárias técnicas de gravação diferentes.

1. Gravações gerais.

2. Gravações a partir de um plano superior.

Gravar olhando o LCD de cima.

•

3. Gravações a partir de um plano inferior.

Gravar olhando o LCD de baixo.

•

4. Autogravação.

Gravar olhando o LCD de frente.

•

Gire cuidadosamente o LCD, pois uma rotação exagerada pode provocar danos no interior da dobradiça que liga o LCD à câmera de vídeo.

a janela da ﬁta virada para fora e com a lingüeta de proteção para cima.

a ﬁta.

PUSH, na porta do

1 2

3 4

Page 39

Portuguese _35

10Sec

16Bit

No Tape !

W T

1/50

60min

0:00:00

16:9 Wide

REC

V O

P E

O P

E N

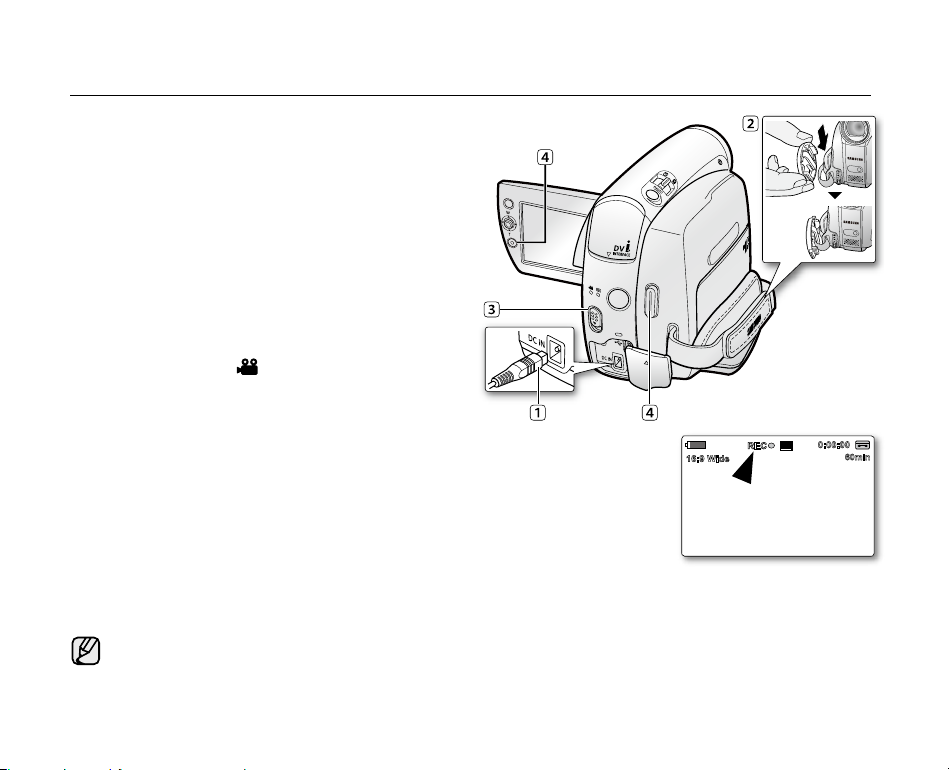

GRAVANDO PELA PRIMEIRA VEZ

1. Conecte uma fonte de alimentação à câmera de vídeo.

➥

página 17

(bateria A ou adaptador de CA) ➥página 14, 17

Insira uma ﬁta. ➥página 34

•

Se quiser gravar em um cartão de memória, insira-o.

•

(SC-D383/D385 apenas) ➥página 72

2. Retire a tampa da lente.

3. Deslize o interruptor

câmera.

Abra o LCD.

•

Coloque o interruptor Selecione na posição CARD

•

ou TAPE. (SC-D383/D385 apenas) Pressione o botão MODE para deﬁnir o modo

•

Camera (Cam) ( ).

- Veriﬁque se a indicação Se a lingüeta de proteção contra gravação da ﬁta

•

estiver aberta (deﬁnida para proteger os dados), as indicações STOP and "Protection ! (Protecção !)" serão exibidas.Solte a lingüeta de proteção contra gravação para gravar. Veriﬁque se a imagem que pretende gravar aparece no LCD.

•

Certiﬁque-se de que o nível de carga da bateria indica que existe carga

•

suﬁciente para o tempo de gravação previsto. Você pode selecionar o modo Gravação de sua escolha. ➥página 44

•

4. Para começar a gravar, pressione o botão Iniciar/Parar gravação. "REC●" é exibido no LCD.

•

Para parar de gravar, pressione novamente o botão

"STBY" é exibido no LCD.

•

Ejete a bateria quando terminar a gravação para impedir o consumo desnecessário da bateria.

•

Esta câmera de vídeo com miniDV fornece dois botões para Iniciar/parar gravação. Um está na parte

•

traseira da câmera de vídeo e o outro está no painel do LCD. Selecione o botão Iniciar/parar gravação de acordo com o uso.

POWER para baixo para ligar a

STBY é exibida.

Iniciar/Parar gravação.

Page 40

36_ Portuguese

Gravação básica

O P

E N

MODE

TAPECARD

10Sec

16Bit

No Tape !

W T

1/50

60min

0:00:00

STBY

GRAVANDO COM FACILIDADE PARA PRINCIPIANTES (EASY Q MODE (MODO EASY Q))

A função EASY Q só pode ser utilizada no modo Camera (Cam). ➥página 18

•

Com a função EASY Q, a maioria das deﬁnições da câmera de vídeo com miniDV é automaticamente ajustada, que

•

o libera dos ajustes detalhados.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão Quando você pressiona o botão EASY Q, a maioria das funções é desativada e

•

EASY Q

as seguintes funções são deﬁnidas como "Auto" (DIS, Foco, Equilíbrio de branco, Exposição, AE Programada, Obturador). Os indicadores EASY Q e DIS ( ) são exibidos na tela ao mesmo tempo.

•

4. Para começar a gravar, pressione o botão Iniciar/Parar gravação. A gravação começará usando as deﬁnições automáticas básicas.

•

Para cancelar o modo EASY Q

Pressione o botão EASY Q novamente.

Os indicadores EASY Q e DIS ( ) desaparecerão da tela.

•

Quase todas as deﬁnições retornarão para as deﬁnições anteriores à ativação do

•

modo EASY.Q. Não é possível cancelar o modo EASY.Q durante a gravação.

•

Botões indisponíveis durante a operação EASY.Q

•

Os seguintes botões e controles não estão disponíveis, já que os itens são automaticamente deﬁnidos. As mensagens "Release the Easy.Q ! (Liberte Easy.Q)" poderão aparecer se as operações indisponíveis forem tentadas.

- Botão MENU. Tirar uma fotograﬁa com o botão PHOTO, enquanto EASY.Q está ativado,

•

libera a função DIS.

(SC-D383/D385 apenas)

Page 41

Portuguese _37

APLICANDO MAIS ZOOM E MENOS ZOOM

D E

O W

C H

N U

A função Zoom pode ser utilizada nos modos Camera (Cam) e M.Cam. ➥página 18

•

Use a função de zoom para gravação de grandes planos ou grande angular.

•

Esta câmera de vídeo com miniDV permite gravar usando zoom de alta potência

•

34x e zoom digital 1200x.

Para aplicar mais zoom

Deslize a alavanca de Zoom em direção à letra T (telefoto). (Ou mova o Joystick para baixo ( T ) no LCD.)

Para aplicar menos zoom

Deslize a alavanca de Zoom em direção à letra W (grande angular). (Ou mova Joystick para cima ( W ) no LCD.)

Quanto mais distante você desliza a alavanca do Zoom, mais rápida a ação do zoom.

•

Certiﬁque-se de manter seu dedo na alavanca de Zoom. Se você tirar o dedo da alavanca, talvez o som da operação

•

da alavanca de Zoom também seja gravado. O foco talvez ﬁque instável durante a aplicação do zoom. Nesse caso, deﬁna o zoom antes de gravar e trave o foco

•

usando o foco manual, aplicando mais ou menos zoom durante a gravação. ➥página 42 A distância mínima possível entre a câmera de vídeo e o motivo, para manter o foco nítido, é de aproximadamente 1

•

cm (cerca de 0,39 polegada) para grande angular e de 50 cm (aproximadamente 19,68 polegadas) para telefoto. O zoom óptico preserva a qualidade do ﬁlme, mas durante o zoom digital, a qualidade da imagem pode ser

•

prejudicada. Quando você aplica o zoom em um motivo próximo da lente, a câmera de vídeo com miniDV pode aplicar menos zoom

•

automaticamente, dependendo da distância do motivo. Nesse caso, deﬁna "Macro" como "On (Ligado)".➥página 54

TELEFOTO

GRANDE ANGULAR

W T

Page 42

38_ Portuguese

Gravação básica

MODE

TAPECARD

16BIt

10Sec

C.Nite 1/30

60min

0:00:30

STBY

16:9 Wide

BUSCA RÁPIDA DE UMA CENA DESEJADA (CONFIGURAÇÃO DA MEMÓRIA ZERO) (SC-D382/D385 APENAS)

A função Memória zero pode ser utilizada nos modos Camera (Cam) e Player.

•

➥

página 18

Você pode marcar em uma ﬁta um ponto ao qual deseja voltar após a reprodução.

•

1. Coloque o interruptor Selecione na posição TAPE. (SC-D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) ou Player ( ).

3. Pressione o botão ZERO MEMORY no controle remoto antes da gravação ou durante a

reprodução, no ponto ao qual pretende voltar.

A codiﬁcação de tempo é substituída por um contador de ﬁta deﬁnido como Memória

•

zero com o respectivo indicador ( 0:00:00 ) exibido. Se quiser cancelar a função Memória zero, pressione novamente o botão

•

ZERO MEMORY.

4. Localizando a posição zero.

Quando você tiver terminado a reprodução, avance ou rebobine a ﬁta no modo Stop

•

(Parar). A ﬁta pára automaticamente quando chega à posição zero. Quando a gravação terminar, pressione o botão MODE para deﬁnir o Player ( )

•

e depois pressione o botão (REW). A ﬁta pára automaticamente quando chega à posição zero.

5. O contador de ﬁta com o Indicador de memória zero ( ) desaparece do visor e é

substituído pela codiﬁcação de tempo.

Nas seguintes situações, o modo Memória zero pode ser cancelado

•

automaticamente:

- No ﬁnal da seção marcada com a função Memória zero.

- Quando a ﬁta é ejetada.

- Quando você remove a bateria ou o cabo de alimentação. A Memória zero pode não funcionar corretamente quando há uma pausa

•

entre as gravações na ﬁta. A função Memória zero só está disponível pelo controle remoto.

•

(SC-D385 apenas)

Page 43

Portuguese _39

AUTO GRAVAÇÃO USANDO O CONTROLE REMOTO

MODE

TAPECARD

16BIt

10Sec

C.Nite 1/30

60min

0:00:30

STBY

10Sec

16:9 Wide

(DEFININDO O TEMPORIZADOR AUTOMÁTICO) (SC-D382/D385 APENAS)

A função Temporizador automático só pode ser utilizada no modo Camera (Cam). ➥página

•

Ao utilizar a função Temporizador automático do controle remoto, a gravação começa automaticamente em 10

•

segundos.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D385 apenas)

(SC-D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão SELF TIMER.

O indicador ( ) será exibido.

•

4. Para gravar as imagens de ﬁlme, pressione o botão Iniciar/parar gravação.

O temporizador automático começa a contagem regressiva a partir do número 10.

•

Nesse momento, o indicador de gravação pisca com um bipe sonoro. No último segundo da contagem regressiva, a gravação começa automaticamente.

•

Se quiser cancelar a função Temporizador automático antes da gravação,

•

pressione o botão SELF TIMER novamente.

Não obstrua o sensor do controle remoto colocando obstáculos entre ele e a

•

câmera de vídeo com miniDV. O alcance máximo do controle remoto é de 4 a 5m (13 a 17 pés).

•

O ângulo real do controle remoto é de até 30 graus para a esquerda/direita de

•

uma linha central. Usar um tripé (não fornecido) é recomendado para autogravação.

•

Page 44

40_ Portuguese

MODE

H G

M E

16BIt

60min

0:00:00

16:9 Wide

Gravação básica

REVENDO E PROCURANDO UMA GRAVAÇÃO

A função Procura de gravação só pode ser utilizada no modo Camera (Cam). ➥página

•

Utilizada para rever as imagens gravadas anteriormente ou para localizar um ponto para gravar uma nova

•

imagem no modo STBY.

Procura de gravação (Joystick)

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Para começar a gravar, pressione o botão Iniciar/Parar gravação.

4. Deﬁna o modo STBY, pressionando o botão Iniciar/Parar gravação.

5. Para procurar para trás: Mova o Joystick () para a esquerda..

•

- Enquanto você pressiona e segura o Joystick (), tas imagens selecionadas

serão exibidas em ordem inversa. Pressione e solte o Joystick () para reproduzir as imagens em ordem inversa durante 3 segundos, antes de redeﬁnir a ordem da reprodução para o normal.

Para executar a procura normal:

Mova o Joystick () para a direita.

•

- Enquanto você pressiona e segura o Joystick (), as imagens selecionadas

serão exibidas em ordem normal. Para retomar a gravação quando a sua procura estiver concluída, pressione o botão Iniciar/parar gravação.

Podem aparecer distorções em forma de mosaico na tela, durante o uso do modo

•

Record Search (Procura de gravação). Pressione o botão Iniciar/parar gravação após a Procura da gravação, para

•

substituir as imagens gravadas depois desse ponto.

Page 45

Portuguese _41

MODE

P O

E R

C H

V O L

E N

10Sec

16Bit

60min

0:00:00

STBY

Fade On

10Sec

16Bit

C.Nite 1/30

60min

0:00:00

STBY

UTILIZANDO O APARECIMENTO/DESAPARECIMENTO GRADUAL

A função Fade (Aparecimento/desaparecimento gradual) só pode ser utilizada no modo Camera (Cam). ➥página 18

•

Você pode dar às suas gravações um aspecto proﬁssional, usando efeitos especiais como o aparecimento gradual

•

da imagem no início de uma seqüência ou o desaparecimento gradual da imagem no ﬁnal de uma seqüência.

Para iniciar a gravação

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Antes de gravar, pressione o Joystick e depois mova o Joystick () para a direita.

Mova o Joystick () para a direita da função de aparecimento/desaparecimento

•

para selecionar "Fade On (Desvan. Ligado)".

4. Pressione o botão Iniciar/parar gravação e, simultaneamente, solte a função

Aparecimento/desaparecimento.

A gravação começa e a imagem e o som aparecem gradualmente. (Fade In)

•

Para parar a gravação

5. Quando você deseja interromper a gravação com o desaparecimento gradual,

pressione o Joystick e depois mova o Joystick () para a direita.

Mova o Joystick () para a direita da função de aparecimento/desaparecimento

•

para selecionar "Fade On (Desvan. Ligado)".

6. Para parar de gravar, pressione o botão Iniciar/Parar gravação.

A imagem e o som desaparecem gradualmente. (Fade Out)

•

Fade In (Aprox. 4 segundos)

Fade Out (Aprox. 4 segundos)

Page 46

42_ Portuguese

M O

P O W

E R

CHG.

V O

E N

16Bit

10Sec

60min

0:00:30

STBY

Manual Focus

Gravação básica

AUTO FOCUS/MANUAL FOCUS (FOCAGEM AUT./FOCO MAN.)

A função Focagem aut./Foco Man. pode ser utilizada nos modos Camera (Cam) e M.Cam. ➥página 18

•

Na maioria das situações, é melhor usar o foco automático, porque ele permite que você se concentre no lado criativo

•

da gravação. O foco manual pode ser necessário em determinadas condições que diﬁcultam ou inviabilizam o foco automático.

•

Ajuste as funções Focagem aut./Foco Man. usando apenas o joystick.

•

Auto Focus (Focagem Aut.)

Se não tiver experiência na utilização de câmeras de vídeo, recomendamos que

•

utilize o Foco automático.

Manual Focus (Foco Man.)

Você pode obter melhores resultados, ajustando o foco manualmente nos

•

seguintes casos:

a. Uma imagem que contenha vários objetos, alguns próximos da câmera de

vídeo, outros mais distantes.

b. Uma pessoa envolta em nevoeiro ou rodeada de neve. c. Superfícies muito brilhantes ou espelhadas, como um carro. d. Pessoas ou objetos que se movimentam constante ou rapidamente, como um

atleta ou uma multidão.

Deﬁnindo o foco

Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o Joystick.

O menu rápido será exibido.

•

Mova o Joystick (▼) para baixo para selecionar o modo "Manual Focus (Foco Man.)". Você pode alternar entre "Auto Focus (Focagem aut.)" and "Manual Focus (Foco Man.)" movendo o Joystick (▼) para baixo.

Você pode alternar entre "Auto Focus (Focagem aut.)" and "Manual Focus

•

(Foco Man.)" movendo o Joystick (▼) para baixo. Mova o Joystick (

•

do foco manual e, em seguida, pressione o Joystick.

5. Para sair, pressione o Joystick.

O indicador do Foco manual ( ) e a barra de status serão exibidos no LSD.

•

O Foco manual não está disponível no modo EASY.Q.

/ )

para a esquerda ou direita para selecionar o valor desejado



Page 47

Portuguese _43

MODE

P O W

C H

V O L

E N

16Bit

C.Nite 1/30

10Sec

Manual Exposure

60min

0:00:30

STBY

16Bit

10Sec

C.Nite 1/30

60min

0:00:30

STBY

Manual Shutter

1/100

SETTING THE SHUTTER SPEED & EXPOSURE

A função Velocidade do obturador só pode ser utilizada no modo Camera (Cam). ➥página 18

•

A função Exposição pode ser utilizada nos modos Camera (Cam) e M.Cam. ➥página 18

•

Ajuste as funções Velocidade do obturador e Exposição usando apenas o Joystick.

•

1. Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o Joystick.

O menu rápido será exibido.

•

Deﬁnindo a velocidade do obturador

4. Mova o Joystick () para a esquerda para selecionar o modo "Auto Shutter (Obturador aut.) ( )" mode.

No modo automático, mova o Joystick (▲) para trocar o modo para manual.

•

Você pode também alternar entre Obturador manual e Obturador automático, movendo o

•

Joystick (▲) para cima.

5. Mova o Joystick (

velocidade do obturador e, em seguida, pressione o Joystick.

A velocidade do obturador pode ser deﬁnida como "1/60", "1/100", "1/250", "1/500",

•

"1/1000", "1/2000", "1/4000" ou "1/10000".

Deﬁnindo a exposição

Mova o Joystick (▲) para cima para selecionar o modo "Auto Exposure (Expos. autom.) ( )" .

No Modo automático, mova o Joystick (▲) para cima para trocar o modo para manual.

•

Você pode também alternar entre Exposição manual e Exposição automática, movendo o

•

Joystick (▲) para cima.

5. Mova o Joystick (

exposição e, em seguida, pressione o Joystick.

O valor da exposição pode ser deﬁnido entre "00" e "29".

•

6. Para sair, pressione o Joystick.

As deﬁnições selecionadas são exibidas.

•

Velocidades recomendadas do obturador durante a gravação

Esportes de exterior, como golfe e tênis: "1/2000" ou "1/4000"

•

Carros, trens ou outros veículos que se movimentam rapidamente, como montanhas-russas: "1/1000", "1/500" ou "1/250"

•

Esportes de interior, como basquetebol: "1/100"

•

Se você alterar manualmente o valor de Velocidade do obturador e Exposição, quando a opção AE Programada estiver

•

selecionada, as alterações manuais serão aplicadas primeiro. A imagem pode não ter suavidade se a velocidade do obturador for muito alta.

•

A câmera de vídeo retornará às deﬁnições automáticas do obturador e da exposição quando você alterar para o modo

•

EASY.Q. Ao gravar com uma velocidade do obturador de 1/1000 ou superior, certiﬁque-se de que o sol não incida diretamente

•

sobre a lente.

/ )

para a esquerda ou direita para selecionar o valor desejado da



/ )

para a esquerda ou direita para selecionar o valor desejado da



Page 48

44_ Portuguese

Gravação avançada

A TT .

MODE

TAPECARD

Audio Mode WindCut Plus Real Sterco

✔ SP

Move Sele ct Exit

Camera Mode

Record

Rec Mode

Move Sele ct Exit

Audio Mode WindCut Plus Real Sterco

Camera Mode

Record

Rec Mode

✔ 12Bit

16Bit

SELECIONANDO O MODO GRAVAÇÃO E O MODO ÁUDIO (REC MODE & AUDIO MODE (MODO REC E MODO ÁUDIO))

A função Modo Rec pode ser utilizada nos modos Camera (Cam) e Player. ➥página 18

•

Esta câmera de vídeo grava e reproduz nos modos SP (padrão) e LP (longa duração).

•

"SP": Este modo permite 60 minutos de gravação com uma ﬁta DVM60.

"LP": Este modo permite 90 minutos de gravação com uma ﬁta DVM60.

A função Modo Áudio pode ser utilizada nos modos Camera (Cam) e Player. ➥página 18

•

Esta câmera de vídeo grava o som de duas formas: (12Bit,16Bit)

•

"12Bit":

É possível gravar duas trilhas de som estéreo de 12 bits. O som estéreo original pode ser gravado na trilha Principal (Som1). O som estéreo adicional pode ser dublado na trilha Sub (Som2).

"16Bit":

É possível gravar uma trilha de som estéreo de alta qualidade utilizando o modo Gravação de 16 bits. A dublagem de áudio não pode ser realizada neste modo.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo

3. Pressione o botão

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Record (Gravar)" e, em

MENU.

Camera (Cam) ( ) ou Player ( )

seguida, pressione ou mova o Joystick () para a direita.

Mova o Joystick (▲/ ▼) para cima ou para baixo para selecionar "Rec Mode (Modo Rec)" or "Audio Mode (Modo Áudio)" e pressione o Joystick.

6. Mova o Joystick (▲/ ▼) para cima ou para baixo para selecionar o modo desejado de gravação ou áudio e pressione o Joystick.

O modo Rec pode ser deﬁnido como "SP" ou "LP".

•

O modo Áudio pode ser deﬁnido como "12Bit" ou "16Bit".

•

7. Para sair, pressione o botão MENU.

O indicador selecionado será exibido.

•

Quando "12Bit" é selecionado, nenhuma indicação é exibida.

•

Recomendamos que você utilize esta câmera de vídeo para reproduzir as ﬁtas

•

gravadas com ela.A reprodução de uma ﬁta gravada em outro equipamento pode produzir distorção em forma de mosaico. Ao gravar uma fita nos modos SP e LP ou apenas no modo LP, a imagem

•

reproduzida pode ser distorcida ou a codificação de tempo pode aparecer incorretamente entre as cenas.

CUIDADO

Grave utilizando o modo SP para obter melhor qualidade de imagem e som.

•

Para editar o áudio da câmera de vídeo, você deve definir o modo Áudio como 12Bit e o modo Rec como SP.

(SC-D383/D385 apenas)

Page 49

Portuguese _45

REDUZINDO O RUÍDO DO VENTO (WINDCUT PLUS (ANTI-RUÍDO))

MODE

TAPECARD

A TT .

Move Sele ct Exit

Audio Mode WindCut Plus Real Sterco

Camera Mode

Record

Rec Mode

Off Auto

✔ On

16Bit

10Sec

C.Nite 1/30

60min

0:00:30

STBY

16:9 Wide

A função Anti-ruído pode ser utilizada nos modos Camera (Cam) e Player

•

(Dublagem de áudio). ➥página 18 Utilize a função Anti-ruído ao gravar em lugares com vento, como praias ou perto de

•

edifícios. A função Anti-ruído minimiza o ruído do vento ou outros ruídos durante a gravação.

•

- Quando o anti-ruído está ativado, alguns sons mais baixos são eliminados,

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o mod Camera (Cam) ( ) ou Player ( ).

3. Pressione o botão

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Record (Gravar)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "WindCut Plus (Anti-ruído)" e pressione o Joystick.

6. Para ativar a função de anti-ruído, mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar o tipo de anti-ruído e, em seguida, pressione o Joystick.

•

7. Para sair, pressione o botão MENU.

•

Certifique-se de desativar o Anti-ruído quando quiser que o microfone seja o mais sensível possível.

juntamente com o som do vento.

MENU.

A lista de menus será exibida.

"Off (Desligado)": Desativa a função. "Auto": Minimiza o ruído do vento, preservando ao mesmo tempo as vozes. "On (Ligado)": Elimina até o ruído mais baixo do vento.

O ícone Anti-ruído ("On (Ligado)" ( ) ou "Auto" ( )) será exibido.

(SC-D383/D385 apenas)

Page 50

46_ Portuguese

Gravação avançada

MODE

TAPECARD

A TT .

Move Sele ct Exit

Audio Mode WindCut Plus Real Sterco

Camera Mode

Record

Rec Mode

Off

✔ On

16BIt

10Sec

C.Nite 1/30

60min

0:00:30

STBY

16:9 Wide

SELECIONAR A FUNÇÃO REAL STEREO (REAL STEREO (ESTÉREO REAL))

A função Estéreo real só pode ser utilizada no modo Camera (Cam). ➥página 18

•

Estéreo real aprimora os sinais de entrada da esquerda e da direita ao utilizar o

•

microfone interno.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

(SC-D383/D385 apenas)

3. Pressione o botão

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Record (Gravar)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Real Stereo (Estéreo real)" e pressione o Joystick.

6. Para ativar a função Estéreo real, mova o Joystick (▲ / ▼) para cima ou para baixo

para selecionar "On (Ligado)" e, em seguida, pressione o Joystick.

Se você não quiser utilizar a função Estéreo real, deﬁna o menu "Real Stereo

•

(Estéreo real)" como "Off (Desligado)".

7. Para sair, pressione o botão MENU.

O ícone Estéreo real ( ) será exibido.

•

MENU.

Page 51

Portuguese _47

DEFININDO O AE PROGRAMADA (PROGRAM AE (PROGRAMA AE))

MODE

TAPECARD

A TT .

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

�

Auto

� Auto � Off � On

�

Off

�

Off

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

✔ Auto

Sports Portrait Spotight Sand/Snow High Speed

A função AE Programada só pode ser utilizada no modo Camera (Cam). ➥page 18

•

O modo AE Programada permite ajustar as velocidades e aberturas do obturador de

•

acordo com as diferentes condições de gravação. Permite o controle criativo sobre a profundidade de campo.

•

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

(SC-D383/D385 apenas)

3. Pressione o botão

A lista de menus será exibida.

•

MENU.

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Camera (Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Program AE (Programa AE)" e, em seguida, pressione o Joystick.

As opções disponíveis são listadas.

•

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar a opção desejada do AE Programada e, em seguida, pressione o Joystick.

7. Para sair, pressione o botão MENU.

O ícone do modo selecionado é exibido.

•

Quando o modo "Auto" for selecionado, nenhum indicador será exibido.

•

Page 52

48_ Portuguese

Gravação avançada

DEFININDO O AE PROGRAMADA (PROGRAM AE (PROGRAMA AE))

Deﬁnições Conteúdo

- Equilíbrio automático entre o motivo e o plano de fundo.

Auto

Sports

(Desportos)

Portrait

(Retrato)

Spotlight

Sand/Snow

(Areia/Neve)

High Speed (Veloci Alta)

•

- A ser utilizado em condições normais.

- A velocidade do obturador é automaticamente ajustada entre 1/60 e 1/250 por segundo, dependendo da cena.

- Reduz o embaçamento durante a gravação de motivos em movimentos rápidos, como no golfe e no tênis. Se o modo Desportos for usado sob uma luz ﬂuorescente, a imagem poderá piscar. Nesse caso, use o modo Auto para gravar.

- Cria uma profundidade de campo superﬁcial para que a pessoa ou o motivo seja exibido contra um fundo suavizado.

- O modo Retrato é mais eﬁcaz quando usado em locais abertos.

- A velocidade do obturador é automaticamente ajustada entre 1/60 e 1/1000 por segundo.

- Evita a exposição exagerada da face do motivo, etc. quando uma forte luz atinge o motivo, como em um casamento ou em um palco.

- Evita a exposição insuﬁciente da face do motivo, etc. em um local no qual a reﬂexão de luz é intensa, por exemplo, na praia durante o verão ou em uma pista de esqui.

- Para gravar motivos que se movimentam rapidamente, como jogadores de golfe ou tênis.

A função Program AE (programada AE) não pode ser utilizada no modo EASY.Q. O AE Programada não pode ser deﬁnido quando a Velocidade do obturador ou Exposição estiver deﬁnida como manual.

Exibição

na tela

Page 53

Portuguese _49

DEFININDO O EQUILÍBRIO DE BRANCO (WHITE BALANCE (BALANÇO BR.))

MODE

TAPECARD

A TT .

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

�

Auto

� Auto � Off � On

�

Off

�

Off

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

✔ Auto

Daylight Cloudy Fluorescent Tungsten Custom WB

A função Equilíbrio de branco pode ser utilizada nos modos Camera (Cam) e M.Cam.

•

➥

página 18

Equilíbrio de branco é uma função de gravação que preserva a cor exclusiva do

•

objeto, independentemente das condições de gravação. Você pode selecionar o modo Equilíbrio de branco apropriado para obter uma boa

•

qualidade de cor na imagem.

Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

(SC-D383/D385 apenas)

3. Pressione o botão

A lista de menus será exibida.

•

MENU.

4. Mova o Joystick (▲ /▼) para cima ou para baixo para selecionar "Camera (Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "White Balance (Balanço Br.)" ou mova o Joystick para a direita.

As opções disponíveis são listadas.

•

6. Mova o Joystick (▲/▼) para cima ou para baixo para selecionar o modo desejado do equilíbrio de branco e pressione o Joystick.

7. Para sair, pressione o botão MENU.

O ícone do modo selecionado é exibido.

•

Quando o modo "Auto" for selecionado, nenhum indicador será exibido.

•

Page 54

50_ Portuguese

Gravação avançada

BA T

MODE

POWER

CHG

Art

16BIt

10Sec

C.Nite 1/30

60min

0:00:30

STBY

16:9 Wide

Deﬁnições Conteúdo

Auto

Daylight

(Luz do dia)

Cloudy

(Nublado)

Fluorescent

(Fluoresc.)

Tungsten

(Tungstênio)

Custom WB

Em geral, essa opção é usada para controlar o equilíbrio de branco automaticamente. Controla o equilíbrio branco de acordo com o ambiente exterior, especialmente em

grandes planos (close-up) e quando o motivo tem uma cor dominante.

Essa opção é usada quando você faz uma gravação em tempo nublado.

Essa opção é usada quando você faz uma gravação sob luzes ﬂuorescentes brancas.

Essa opção é usada quando o ambiente está em menos de 3200K de luzes de tungstênio.

Você pode ajustar manualmente o equilíbrio de branco de acordo com a fonte de luz ou a situação.

Deﬁnindo o balanço de branco manualmente :

1. Selecione "Custom WB". O indicador ( ) e a mensagem "Set white balance (Ajus.bal. brancos)"

•

são exibidos.

2. Enquadre um motivo branco, por exemplo, um pedaço de papel branco para que ele

se ajuste na tela. Use um motivo que não seja transparente.

Se o motivo que se enquadrar na tela não estiver focalizado, corrija o foco usando

•

3. Pressione o

•

"Manual Focus (Foco man.)".

Joystick.

A deﬁnição de equilíbrio de branco será aplicada e o indicador ( ) será exibido.

A função Equilíbrio de branco não pode ser utilizada no modo EASY.Q.

•

É recomendável que você especiﬁque "Digital Zoom (Zoom digital)"

•

como "Off (Desligado)" antes de deﬁnir o equilíbrio de branco. ➥página 57 Se as condições de iluminação forem alteradas, redeﬁna o equilíbrio de branco.

•

Durante uma gravação externa normal, você pode obter melhores resultados com o modo Auto.

•

Pressionar o botão MENU ao deﬁnir EB personalizado cancelará essa função e deﬁnirá Equilíbrio de branco

•

como "Auto".

➥

página

Exibição

na tela

Papel

espesso

branco

Page 55

Portuguese _51

APLICANDO OS EFEITO VISUAL (VISUAL EFFECT (EFEITO VISUAL))

MODE

TAPECARD

A TT .

16BIt

10Sec

C.Nite 1/30

60min

0:00:30

STBY

Art

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

Off

✔

Art

Mosaic Sepia Negative Mirror

A função Efeitos visuais só pode ser utilizada no modo Camera (Cam).

•

➥

página 18

Os efeitos visuais permitem dar uma aparência mais criativa às suas gravações.

•

Selecione o efeito visual apropriado para o tipo de imagem que deseja gravar e para

•

o efeito que deseja criar. Existem 10 modos Efeito visual.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

(SC-D383/D385 apenas)

3. Pressione o botão

A lista de menus será exibida.

•

4. Mova o Joystick (▲/ ▼) para cima ou para baixo para selecionar "Camera (Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Visual Effect (Efeito Visual)" e, em seguida, pressione o Joystick.

As opções disponíveis são listadas.

•

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar a opção desejada do efeito visual e, em seguida, pressione o Joystick.

O modo de exibição é deﬁnido como o modo selecionado.

•

7. Para sair, pressione o botão MENU.

MENU.

Page 56

Gravação avançada

Deﬁnições Conteúdo

Off (Desligado)

Art (Arte) Esse modo atribui às imagens um efeito grosseiro.

Mosaic (Mosaico) Esse modo atribui às imagens um efeito de mosaico.

Sepia (Sépia)

Negative (Negat.)

Mirror (Espelho)

BLK&WHT

(PRETO&BRAN.)

Emboss1

(Relevo1)

Emboss2

(Relevo2)

Pastel1

Pastel2

󱯠

O modo "Mirror (Espelho)" não está disponível no modo "16:9 Wide". Desative 16:9 Wide primeiro para

•

deﬁnir Espelho. Os modos Visual Effect (Efeito visual) não ﬁcam disponíveis enquanto EASY.Q está em uso.

•

Os modos "Mosaic (Mosaico)", "Mirror (Espelho)", "Emboss2 (Relevo2)", "Pastel1" e "Pastel2" não

•

ﬁcam disponíveis durante a utilização de DIS ou C.Nite . (Uma vez que "DIS" ou "C.Nite" for deﬁnido, o modo

Desativa a função.

Este modo atribui às imagens uma pigmentação castanho-avermelhada.

Esse modo inverte as cores, criando uma imagem em negativo.

Esse modo corta a imagem ao meio, usando um efeito de espelho.

Esse modo altera as imagens para preto-e-branco.

Esse modo cria um efeito tridimensional (relevo).

Este modo cria um efeito tridimensional (relevo) na área ao redor de uma imagem.

Esse modo aplica um efeito de desenho em tons pastéis a uma imagem.

Este modo aplica um efeito de desenho em tons pastéis à área ao redor de uma imagem.

➥

página

"Mosaic (Mosaico)", "Mirror(Espelho)", "Emboss2 (Relevo2)", "Pastel1" ou "Pastel2" será liberado.) "Digital Zoom (Zoom Digital)" não ﬁca disponível nos modos "Mosaic (Mosaico)", "Mirror(Espelho)",

•

"Emboss2 (Relevo2)", "Pastel1" ou "Pastel2".

52_ Portuguese

9 10

Page 57

DEFININDO O MODO GRANDE ANGULAR (16:9 WIDE)

C.Nite 1/30

10Sec

W T

No Tape !

12:00 1.JAN.2008

1/50

60min

0:00:00

16:9 Wide

STBY

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

Off

✔ On

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

�

Auto

� Auto � Off � On

�

Off

�

Off

MODE

TAPECARD

A função 16:9 Wide só pode ser utilizada no modo Camera (Cam). ➥página 18

•

As gravações no modo 16:9 Wide serão reproduzidas naturalmente apenas quando

•

a TV suportar a proporção de aspecto 16:9. Este produto é deﬁnido para o modo 16:9 wide pelo padrão de fábrica.

•

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão MENU.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Camera (Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "16:9 Wide (16:9 panorâmic)" e, em seguida, pressione o Joystick.

6. Para ativar a função 16:9 wide, mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "On (Ligado)" e, em seguida, pressione o Joystick.

•

7. Para sair, pressione o botão MENU.

•

A lista de menus será exibida.

Se você não quiser utilizar a função 16:9 Wide, deﬁna o menu "16:9 Wide" como "Off (Desligado)".

O indicador 16:9 wide será exibido.

Não é possível deﬁnir as seguintes funções no modo de 16:9 wide. Se você deseja utilizar as seguintes funções, primeiro deﬁna o menu "16:9 Wide" como

"Off (Desligado)".

"Mirror (Espelho)" (Visual Effect (Efeito Visual))

(SC-D383/D385 apenas)

Portuguese _53

Page 58

54_ Portuguese

Gravação avançada

C.Nite 1/30

16BIt

10Sec

W T

No Tape !

12:00 1.JAN.2008

1/50

60min

0:00:00

16:9 Wide

STBY

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

Off

✔ On

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

�

Auto

� Auto � Off � On

�

Off

�

Off

MODE

TAPECARD

UTILIZANDO A MACRO TELEFOTO (MACRO)

A função Macro telefoto pode ser utilizada nos modos Camera (Cam) e M.Cam.

•

➥

página 18

No modo Tele Macro (Macro telefoto), a distância focal real é de 50 a 100 cm.

•

1. Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão MENU.

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar " (

Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Macro" e, em seguida, pressione o Joystick.

6. Para ativar a função Macro, mova o Joystick (▲ / ▼) para cima ou para baixo para

selecionar "On (Ligado)" e, em seguida, pressione o Joystick.

Se você não quiser utilizar a função Macro, deﬁna o menu "Macro" como

•

"Off (Desligado)".

7. Para sair, pressione o botão MENU.

O indicador de Macro telefoto ( ) é exibido.

•

Camera

Ao gravar no modo Macro telefoto, a velocidade do foco pode ser lenta. Se você operar a função Zoom no modo Macro telefoto, o motivo da gravação pode ﬁcar fora de foco. Utilize um tripé (não fornecido) para evitar que as imagens ﬁquem tremidas no modo Macro telefoto. Evite sombras ao gravar no modo Macro telefoto. À medida que a distância do motivo diminui, a área de foco ﬁca menor. Se você não conseguir obter um bom foco, utilize o Joystick (W/T) a alavanca de Zoom.

(SC-D383/D385 apenas)

Page 59

Portuguese _55

DEFININDO O ESTABILIZADOR DE IMAGEM DIGITAL (DIS)

C.Nite 1/30

16BIt

10Sec

W T

No Tape !

12:00 1.JAN.2008

1/50

60min

0:00:10

16:9 Wide

STBY

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

Off

✔ On

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

�

Auto

� Auto � Off � On

�

Off

�

Off

MODE

TAPECARD

A função DIS só pode ser utilizada no modo Camera (Cam). ➥página 18

•

DIS (Estabilizador de imagem digital) é uma função que compensa qualquer vibração

•

ou movimento da mão, enquanto você segura a câmera de vídeo (com limites razoáveis). Ela permite obter imagens mais estáveis ao:

•

- Gravar com zoom.

- Gravar um objeto de pequenas dimensões com um grande plano (close-up).

- Gravar e andar ao mesmo tempo.

- Gravar através da janela de um veículo.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão MENU.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Camera (Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "DIS" e, em

seguida, pressione o Joystick. Para ativar a função DIS, mova o Joystick (▲ / ▼) para cima ou para baixo para

6. selecionar "On (Ligado)" e, em seguida, pressione o Joystick.

•

7. Para sair, pressione o botão MENU.

•

A lista de menus será exibida.

Se você não quiser utilizar a função DIS, deﬁna o menu "DIS" como "Off (Desligado)".

O indicador DIS ( ) será exibido.

O modo EASY.Q deﬁne automaticamente o "DIS" como "On (Ligado)". Não é possível deﬁnir as seguintes funções no modo DIS. : "Mosaic (Mosaico)", "Mirror (Espelho)", "Emboss2 (Relevo2)",

"Pastel1", "Pastel2", "C.Nite", "Digital Zoom (Zoom Digital)"

No modo 16:9 Wide, a deﬁnição da função DIS pode produzir uma qualidade inferior em comparação ao modo Normal. Quando você pressionar o botão PHOTO enquanto a função DIS estiver ativada, a função DIS será liberada brevemente e reiniciada automaticamente após a gravação de uma imagem fotográﬁca na ﬁta. Recomendamos que você desative a função DIS ao utilizar um tripé. Se você utilizar a função DIS, a qualidade da imagem poderá piorar.

(SC-D383/D385 apenas)

Page 60

56_ Portuguese

Gravação avançada

C.Nite 1/30

16BIt

10Sec

W T

No Tape !

12:00 1.JAN.2008

1/50

60min

0:00:10

16:9 Wide

STBY

Move Sele ct Exit

Digital Zoom C.Nite Light

Camera Mode

BLC

Off

✔ On

Camera

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

�

Auto

� Auto � Off � On

�

Off

�

Off

UTILIZANDO O MODO COMPENSAÇÃO DE LUZ DE FUNDO (BLC)

BLC funciona nos modos Camera (Cam) e M.Cam. ➥página 18

•

O efeito de luz de fundo ocorre quando o motivo ﬁca mais escuro do que o

•

fundo:

- O motivo está na frente de uma janela.

- A pessoa a ser gravada está vestindo roupas brancas ou brilhantes e está

- O motivo está em local aberto e o fundo está encoberto.

- As fontes de luz são muito brilhantes.

- O motivo está contra um fundo de neve.

1. Coloque o interruptor Selecione na posição CARD ou TAPE. (SC-D383/D385 apenas)

Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

Pressione o botão MENU.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Camera (Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "BLC" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "On (Ligado)" e, em seguida, pressione o Joystick.

•

7. Para sair, pressione o botão MENU.

•

Essa função será deﬁnida como "Off (Desligado)" no modo EASY Q.

posicionada contra um fundo claro; o rosto da pessoa ﬁca muito escuro para que suas feições sejam distinguidas.

A lista de menus será exibida.

Se você não quiser utilizar a função BLC, deﬁna o menu "BLC" como "Off (Desligado)".

O indicador BLC ( ) será exibido.

Page 61

APLICANDO MAIS OU MENOS ZOOM COM O ZOOM DIGITAL

16:9 Wide

C.Nite 1/30

16BIt

10Sec

No Tape !

12:00 1.JAN.2008

1/50

60min

0:00:10

STBY

W T

16:9 Wide

Move Sele ct Exit

Digital Zoom C.Nite Light

Camera Mode

BLC

Camera

Off 100x

✔ 200x

400x 1200x

MODE

TAPECARD

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

�

Auto

� Auto

�

Off

� On

�

Off

�

Off

A função Zoom digital máximo pode ser utilizada no modo Camera (Cam). ➥página 18

•

Se você desejar aplicar zoom em um nível mais alto que 34 x (deﬁnição padrão), pode

•

selecionar o nível máximo de zoom durante a gravação. Até 34x, o zoom é aplicado em sua forma óptica, e após esse valor, até 1200X é aplicado digitalmente. A qualidade da imagem pode piorar, dependendo da aproximação digital que você

•

ﬁzer do motivo.

Selecionando o zoom digital

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas) Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão MENU.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Camera (Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Digital Zoom (Zoom digital)" e, em seguida, pressione o Joystick.

Mova o Joystick (▲ / ▼) para cima ou para baixo selecionar o valor desejado de zoom "Off (Desligado)", "100x", "200x", "400x" ou "1200x" e, em seguida, pressione o Joystick.

•

7. Para sair, pressione o botão MENU.

•

A lista de menus será exibida.

"Off (Desligado)": Apenas o zoom óptico está disponível até 34x.

Mova o Joystick (▲ / ▼) para cima ou para baixo, ou mova a alavanca de Zoom para usar o zoom digital. O indicador de Zoom digital é exibido.

O nível máximo de zoom digital pode reduzir a qualidade da imagem.

•

Não é possível deﬁnir o modo Digital Zoom(Zoom digital) nos seguintes

•

Libere primeiro estas funções para deﬁnir o modo Zoom digital: "EASY.Q", "Mosaic

modos.

(Mosaico)", "Mirror (Espelho)", "Emboss2 (Relevo2)", "Pastel1", "Pastel2", "DIS".

O modo Zoom digital não funciona nas seguintes situações:

•

Gravação de uma imagem fotográﬁca em uma ﬁta. (gravação fotográﬁca em ﬁta)

Enquanto o modo "EASY.Q", "Mosaic (Mosaico)", "Mirror (Espelho)",

"Emboss2 (Relevo2)", "Pastel1", "Pastel2" ou "DIS" estiver em uso.

Quando você deﬁne o modo DIS enquanto o modo Digital Zoom (Zoom digital)

•

está em uso, o modo Zoom digital será liberado. Não é possível deﬁnir o modo C.Nite enquanto o modo Digital Zoom (Zoom digital)

•

está em uso.

(SC-D383/D385 apenas)

Portuguese _57

Page 62

58_ Portuguese

Gravação avançada

W T

16:9 Wide

16BIt

10Sec

No Tape !

12:00 1.JAN.2008

1/50

60min

0:00:10

STBY

C.Nite 1/30

16:9 Wide

Move Sele ct Exit

Digital Zoom C.Nite Light

Camera Mode

BLC

Camera

Off

✔ 1/30

1/15

MODE

TAPECARD

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

�

Auto

� Auto � Off � On

�

Off

�

Off

UTILIZANDO AS CORES NOTURNAS (C.NITE)

C.Nite pode ser utilizada no modo Camera (Cam). ➥página 18

•

Você pode ﬁlmar um objeto em câmera lenta, controlando a velocidade do obturador,

•

ou uma imagem mais brilhante em locais mais escuros, sem comprometimento das cores.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão MENU.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Camera (Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "C.Nite" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar o tipo de C.Nite e, em seguida, pressione o Joystick.

•

7. Para sair, pressione o botão MENU.

•

A lista de menus será exibida.

Tipo de C.Nite: "Off (Desligado)", "1/30", "1/15".

O indicador do modo selecionado será exibido. Quando o modo "Off (Desligado)" for selecionado, nenhum indicador será

exibido.

Ao usar C. Nite, a imagem ﬁcará com um efeito de câmera lenta. Ao utilizar C.Nite, o foco é ajustado lentamente e pontos brancos podem aparecer na tela. Isso não se trata de um defeito. O modo C.Nite não funciona nas seguintes situações:

Quando DIS ou EASY.Q está deﬁnido.

Ao utilizar a função C.Nite, você não pode usar as seguintes funções:

"Program AE (Programa AE)", "Mosaic (Mosaico)”, "Mirror (Espelho)",

"Emboss2 (Relevo2)", "Pastel1", "Pastel2", "BLC", "Digital Zoom (Zoom digital)", "Shutter (Obturador)", "Exposure (Exposição)". Gravação de foto em ﬁta.

Se DIS for deﬁnido, o modo C.Nite será liberado.

(SC-D383/D385 apenas)

Page 63

Portuguese _59

USO DA LUZ (SC-D382/D383/D385 APENAS)

C.Nite 1/30

W T

16:9 Wide

16BIt

10Sec

No Tape !

12:00 1.JAN.2008

1/50

60min

0:00:10

STBY

16:9 Wide

Move Sele ct Exit

Digital Zoom C.Nite Light

Camera Mode

BLC

Camera

✔

Off

MODE

TAPECARD

Move Sele ct Exit

White Balance Visual Effect 16:9 Wide Macro DIS

Camera Mode

Camera

Program AE

�

Auto

� Auto � Off � On

�

Off

�

Off

A função Iluminação pode ser utilizada apenas nos modos Camera (Cam) e

•

M.Cam. ➥página 18 A função Iluminação permite gravar um motivo em locais escuros sem comprometer

•

a cor. Para exemplo, é possível gravar satisfatoriamente o ambiente de animais noturnos para observação, ao utilizar esta função.

1. Coloque o interruptor Selecione na posição CARD ou TAPE.

(SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão MENU.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Camera (Câmera)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Light (Iluminação)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "On (Ligado)" e, em seguida, pressione o Joystick.

•

7. Para sair, pressione o botão MENU.

•

AVISO

O alcance da luz é limitado. (Até 2 m.)

A lista de menus será exibida.

Para cancelar a função Iluminação, deﬁna o menu "Light (Iluminação)" como "Off (Desligado)".

O indicador Iluminação ( ) será exibido.

A luz pode tornar-se extremamente quente.

•

Não toque nela durante a operação nem logo depois de desligá-la, caso

•

contrário, podem ocorrer ferimentos graves. Não coloque a câmera de vídeo na mala de transporte imediatamente após

•

utilizar a luz, pois ela permanece quente por algum tempo. Não a use próximo de materiais inﬂamáveis ou explosivos.

•

(SC-D383/D385 apenas)

Page 64

60_ Portuguese

Gravação avançada

M O

D V

O W

E R

C H

V O L


No Tape !

W T

C.Nite 1/30

12:00 1.JAN.2008

16:9 Wide

10Sec

16BIt

1/50

60min

3 SEC

REC

GRAVAÇÃO DE UMA IMAGEM FOTOGRÁFICA EM UMA FITA - GRAVAÇÃO FOTOGRÁFICA EM FITA

A gravação fotográﬁca em ﬁta pode ser utilizada no modo Camera (Cam). ➥página 18

•

É possível gravar uma imagem fotográﬁca em uma ﬁta. A imagem fotográﬁca é

•

gravada em uma ﬁta durante aproximadamente 6 a 7 segundos. Esta função é útil quando o você deseja gravar uma imagem como uma fotograﬁa em uma ﬁta.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão PHOTO.

" REC " é exibido no LCD, a imagem fotográﬁca é gravada por cerca de 6-7

•

segundos.

Após a gravação da imagem fotográﬁca, a câmera de vídeo retorna ao modo anterior.

A gravação fotográﬁca em ﬁta é gravada por cerca de 6 ou 7 segundos, e

•

sua câmera de vídeo volta ao modo de espera. Durante os 7 segundos, não é possível gravar outra imagem fotográﬁca. Durante a gravação fotográﬁca em ﬁta, não agite sua câmera de vídeo.

•

O ruído em padrão de mosaico pode aparecer na imagem. Durante a gravação fotográﬁca em ﬁta, você não pode deﬁnir as seguintes

•

funções:

"Visual Effect (Efeito Visual)", "DIS" , "Digital Zoom

(Zoom digital)", "C.Nite"

(Após a gravação fotográﬁca em ﬁta, a maioria das funções retorna ao modo anterior).

A gravação fotográﬁca em ﬁta não funciona nas seguintes situações:

•

Gravando imagens de ﬁlme.

Quando "C.Nite" está deﬁnido.

Sua câmera de vídeo também pode gravar imagens fotográﬁcas em um

•

cartão de memória. ➥página 76 Pressione o botão PHOTO no controle remoto. Pressionar o botão

•

PHOTO do controle remoto gravará a imagem fotográﬁca em ﬁta com foco automático (SC-D382/D385 apenas).

<SC-D382/D385 apenas>

Page 65

Portuguese _61

PESQUISA DE UMA IMAGEM FOTOGRÁFICA EM UMA FITA (PHOTO SEARCH (BUSCA FOTO))

16Bit

W T

10Sec

No Tape !

1/50

57min

0:02:59:24

Photo Search

Exit

16Bit

W T

10Sec

No Tape !

1/50

57min

0:03:30:23

Photo Search

Exit

Photo searching...

Move Sele ct Exit

Photo Copy Audio Select Audio Effect

Player Mode

Photo Search

Tape

A função Busca foto só pode ser utilizada no modo Player. ➥página 18

•

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o Player ( ).

Pressione o botão MENU.

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Tape (Fita)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Photo Search (Busca Foto)" e, em seguida, pressione o Joystick.

•

6. Mova o Joystick ( fotográﬁca na ﬁta.

O processo de procura de fotograﬁas é exibido durante a procura.

•

Ao concluir a procura, a câmera de vídeo exibe a imagem fotográﬁca na ﬁta.

•

Se não houver imagens fotográﬁcas gravadas na ﬁta, a câmera de vídeo rebobina

•

ou avança a ﬁta até o ﬁnal.

7. Para interromper a busca de fotograﬁas, mova o Joystick (▼) para baixo ou pressione o botão MENU.

•

/ piscará no LCD.

) para a esquerda ou direita para buscar a imagem





O controle remoto o ajudará a procurar a imagem fotográﬁca desejada. (SC-D382/D385 apenas)

No modo STOP, pressione o botão PHOTO SEARCH no controle

remoto. Quando o indicador piscar / na tela, utilize o botão (retrocesso)

ou (avanço rápido) para buscar a imagem desejada. Você pode encontrar uma imagem fotográﬁca de sua escolha e copiá-la para o cartão de memória. (SC-D383/D385 apenas) ➥página 86

<SC-D382/D385 apenas>

Page 66

62_ Portuguese

A TT .

MOV_0001

12:00 1.JAN.2008

0:00:30:23

60min

[11]

STOP

MIX[1+2]

16BIt

AV In

12:00 1.JAN.2008

0:00:30:23

60min

MODE

TAPECARD

reprodução

REPRODUZINDO UMA FITA NO LCD

A função Reprodução só pode ser utilizada no modo Player. ➥página 18

•

Você pode monitorar a imagem reproduzida no LCD.

•

1. Insira a ﬁta que deseja visualizar. ➥página 34

2. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

3. Pressione o botão MODE para deﬁnir o Player ( ).

4. Abra o LCD.

Ajuste o ângulo do LCD e deﬁna o brilho ou a cor, se necessário. ➥página 31

•

5. Pressione o Joystick (/) e mova-o para a esquerda ou direita para rebobinar ou

avançar a ﬁta ao ponto inicial.

Para interromper a rebobinagem ou avanço, mova o Joystick () para baixo.

•

A câmera de vídeo pára automaticamente quando terminar de rebobinar ou

•

avançar.

6. Pressione o Joystick para iniciar a reprodução.

Você pode visualizar a imagem gravada no LCD.

•

Para interromper a reprodução, mova o Joystick () para baixo.

•

Ajustando o brilho e a cor do LCD durante a reprodução

Você pode ajustar o brilho e a cor do LCD durante a reprodução.

•

O método de ajuste é idêntico ao utilizado no modo Camera (Cam). ➥página 31

•

Ajustando o volume

Ao utilizar o LCD para a reprodução, você poderá ouvir o som gravado a partir do

•

alto-falante embutido.

- Siga os próximos passos para diminuir o volume ou retirar o som durante a reprodução de uma ﬁta na câmera de vídeo.

Quando você ouvir o som durante a reprodução da ﬁta, utilize a alavanca de

•

Zoom (VOL) para ajustar o volume.

- Um nível de volume será exibido no LCD.

- Os níveis podem ser ajustados de qualquer lugar entre

- Se o LCD for fechado durante a reprodução, você não ouvirá o som do alto-falante.

Quando o cabo de áudio/vídeo estiver conectado à câmera de vídeo, você não

•

poderá ouvir o som do alto-falante embutido nem ajustar o volume.

"00" e "19".

(SC-D383/D385 apenas)

Page 67

Portuguese _63

VÁRIAS FUNÇÕES NO MODO PLAYER

MIX[1+2]

16BIt

AV In

12:00 1.JAN.2008

0:00:20:23

60min

Essa função só pode ser usada no modo Player. ➥página 18

•

Os botões PLAY, PAUSE, STOP, FF e REW estão localizados no controle remoto (SC-D382/D385 apenas) e

•

você pode manipular todos eles com o Joystick (▲/▼//) na câmera de vídeo. Os botões F.ADV (Avanço de quadro), X2 e SLOW estão localizados apenas no controle remoto.

•

(SC-D382/D385 apenas) Para evitar o desgaste da ﬁta e do tambor do cabeçote, a câmera de vídeo desliga automaticamente se for deixada

•

nos modos Pausa ou Câmera lenta por mais de 3 minutos.

Pausa/reprodução

Pressione o Joystick durante a reprodução.

•

Para retomar a reprodução, pressione o Joystick.

•

(Pressione o botão (PLAY) ou ❙❙ (PAUSE) do controle remoto)

Procura de imagens para frente/para trás

Mova o Joystick (/) para a esquerda ou direita, durante o modo reprodução ou

•

pausa. Para retomar a reprodução normal, pressione o Joystick. (Pressione o botão (REW) / (FF) no controle remoto).

Reprodução em câmera lenta para frente/para trás (apenas SC-D382/D385)

Reprodução em câmera lenta para frente

•

- Pressione o botão (SLOW) do controle remoto durante a reprodução.

- Para reiniciar a reprodução normal, pressione o botão  (PLAY).

Reprodução em câmera lenta para trás

•

- Pressione o botão

- Para reiniciar a reprodução em câmera lenta para frente, pressione o botão

- Para reiniciar a reprodução normal, pressione o botão

(-) durante a reprodução lenta para frente.

❙❙



(PLAY).



❙❙

(+).



<SC-D382/D385 apenas>

Page 68

64_ Portuguese

Reprodução

Avanço de quadros (para reproduzir quadro a quadro) (SC-D382/D385 apenas)

Pressione o botão F.ADV do controle remoto no modo Pausa.

•

- A seqüência de vídeo avança quadro a quadro cada vez que você pressiona o botão

- A função F.ADV (Avanço de quadros) só pode ser utilizada no modo Pausa. Para reiniciar a reprodução normal, pressione o botão  (PLAY).

•

- Avanço de quadros para frente Pressione o botão F.ADV ou

- Avanço de quadros para trás

Pressione o botão F.ADV.

❙❙

(-) do controle remoto para alterar a direção do modo



❙❙

(+) do controle remoto no modo Pausa.



Reprodução com o dobro da velocidade (X2) para frente/para trás (apenas SC-D382/D385)

Reprodução com o dobro da velocidade para frente (X2)

•

- Pressione o botão

- Para reiniciar a reprodução normal, pressione o botão

Reprodução com o dobro da velocidade para trás (X2)

•

- Pressione o botão

- Para reiniciar a reprodução normal, pressione o botão

X2 do controle remoto durante a reprodução.

❙❙

(-) durante a reprodução com o dobro da velocidade para frente.



(PLAY).



(PLAY).



Reprodução para trás (SC-D382/D385 apenas)

Para reproduzir para trás a uma velocidade normal, pressione o botão

•

reprodução normal para frente. Pressione o botão  (PLAY) ou

•

Pode aparecer no visor alguma distorção em forma de mosaico, nos diversos modos de reprodução.

•

Pode haver distorção em forma de mosaico ou ruído durante a reprodução de ﬁtas gravadas em LP, que contêm várias funções de reprodução. O som só se ouve durante a reprodução normal em modo SP ou LP.

•

Para ativar o controle remoto, deﬁna "Remote (Contr. Remoto)" como "On (Ligado)". ➥página 25

•

(SC-D382/D385 apenas)

❙❙

(+) para retornar a reprodução normal para frente.



❙❙

(-) no controle remoto durante a



F.ADV ou

<SC-D382/D385 apenas>

❙❙

(+).



Page 69

Portuguese _65

STOP

16BIt

16:9 Wide

10Sec

C.Nite 1/30

No Tape !

12:00 1.JAN.2008

W T

1/50

60min

0:00:00

DUBLAGEM DE ÁUDIO (SC-D382/D385 APENAS)

Este recurso permite dublar sua voz através do microfone interno ou outro

•

equipamento de áudio, para uma ﬁta pré-gravada da câmera de vídeo. O som original da ﬁta não será apagado. A função Dublagem de áudio só pode ser utilizada no modo Player. ➥página 18

•

Você não pode realizar dublagens de som em uma ﬁta gravada previamente no modo

•

LP ou 16 bits. É possível adicionar som ao som original de uma ﬁta gravada previamente no modo

•

SP, com o som de 12 bits.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D385 apenas)

2. Pressione o botão MODE para deﬁnir o Player ( ).

3 Pressione o Joystick (/) para a esquerda ou direita e localize o período de tempo

da cena a ser dublada.

4. Pressione o Joystick para reproduzir e depois novamente para pausar a cena. Se deseja retomar a reprodução, basta pressionar o Joystick novamente durante

•

a reprodução.

5. Pressione o botão A.DUB do controle remoto. O indicador de dublagem de áudio ( ) será exibido.

•

A câmera de vídeo está pronta para a dublagem.

•

6. Pressione o botão  (PLAY) (no controle remoto) ou o Joystick para iniciar a dublagem. Pressione o botão ■ (STOP) (no controle remoto) ou mova o Joystick para baixo (▼) para interromper a

•

dublagem.

Você não pode utilizar a função Dublagem de áudio enquanto reproduz uma ﬁta de vídeo protegida contra gravação.

<SC-D382/D385 apenas>

Page 70

66_ Portuguese

reprodução

Move Sele ct Exit

Photo Copy Audio Select Audio Effect

Player Mode

Photo Search

Tape

� Sound[1] � Off

Move Sele ct Exit

Photo Copy Audio Select Audio Effect

Player Mode

Photo Search

Tape

Sound[1] Sound[2]

✔ MIX[1+2]

STBY

16BIt

AV In

12:00 1.JAN.2008

0:00:20:23

60min

MIX[1+2]

MODE

TAPECARD

REPRODUÇÃO DO ÁUDIO DUBLADO (AUDIO SELECT (SELEC. ÁUDIO))

A função reprodução de áudio dublado só pode ser utilizada no modo Player.

•

➥

página 18

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o Player ( ).

3. Insira a ﬁta dublada e pressione o botão MENU.

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para Selecionar "Tape (Fita)" e,

em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Audio Select

(Selec. Áudio)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar o canal de

reprodução de áudio e, em seguida, pressione o Joystick.

"Sound[1] (Som[1])" : Reproduz o som original.

•

"Sound[2] (Som[2])" : Reproduz o som dublado.

•

"MIX[1+2] (Mis.[1+2])" : Reproduz o som 1 e 2 igualmente mixados.

•

7. Para sair, pressione o botão MENU.

8. Pressione o Joystick para reproduzir a ﬁta dublada.

Para interromper a reprodução de áudio dublado, mova o Joystick (▼) para

•

baixo.

Ao reproduzir o som adicionado "Sound[2] (Som[2])" ou "MIX[1+2] (Mis.[1+2])", você pode ter uma perda na qualidade do som.

(SC-D383/D385 apenas)

Page 71

Portuguese _67

EFEITO DE ÁUDIO

Move Sele ct Exit

Photo Copy Audio Select Audio Effect

Player Mode

Photo Search

Tape

Off

✔

Voice Music Wide Echo

MIX[1+2]

16BIt

AV In

12:00 1.JAN.2008

0:00:20:23

60min

STOP

Move Sele ct Exit

Photo Copy Audio Select Audio Effect

Player Mode

Photo Search

Tape

� Sound[1] � Off

A função de efeito de áudio só pode ser utilizada no modo Player. ➥página 18

•

O efeito de áudio fornece vários efeitos de reprodução aos sinais de áudio

•

armazenados em uma ﬁta.

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o Player ( ).

3. Insira a ﬁta gravada e pressione o botão MENU.

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Tape (Fita)" e, em seguida, pressione ou mova o Joystick () para a direita.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Audio Effect (Efeito Áudio)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar o canal de efeito de áudio e, em seguida, pressione o Joystick.

"Off (Desligado)": Desativa a função.

•

"Voice (Voz)": Destaca a voz humana.

•

"Music (Música)": Destaca o som, melhorando os graves e agudos.

•

"Wide": Amplia o efeito estéreo melhorando sons da esquerda e da direita.

•

"Echo (Eco)": Proporciona um efeito de eco.

•

7. Para sair, pressione o botão MENU.

•

É recomendado conectar a dispositivos estéreo (TV, alto-falante) para obter melhores efeitos de áudio. A função Audio Effect (Efeito Áudio) não está disponível com a conexão DV.

Page 72

68_ Portuguese

conexão

MODE

POWER

CHG

REPRODUZINDO DA FITA NA TELA DE TV

A função reprodução só pode ser utilizada no modo Player. ➥página 18

•

Para reproduzir uma ﬁta, a televisão precisa ser compatível com NTSC. ➥página100

•

Recomendamos que você utilize o adaptador CA como fonte de alimentação da câmera de vídeo.

•

Conectando a uma TV com jaques de entrada de áudio e vídeo

1. Conecte a câmera de vídeo à TV com o

cabo de áudio/vídeo.

Conector amarelo: Vídeo

•

Conector branco: Audio (L)-mono

•

Conector vermelho: Audio (R)

•

Se você conectar a uma TV do tipo

•

mono, conecte o conector amarelo (Video) à entrada de vídeo da TV e o conector

branco (Audio L) à entrada de áudio da TV.

2. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

Pressione o botão MODE para deﬁnir o

3. Player

(

4 Ligue a TV e coloque o seletor TV/VIDEO na posição Video.

Consulte o manual do usuário da TV.

•

5. Reproduza a ﬁta. ➥página 69

Câmera de vídeo

Fluxo de sinal

Cabo de áudio/vídeo

Conector AV

Se você acoplar o cabo ao conector AV, não ouvirá o som no alto-falante da câmera de vídeo.

Page 73

Portuguese _69

Conectando a uma TV sem jaques de entrada de áudio e vídeo

MODE

POWER

CHG

É possível conectar a câmera de vídeo a uma TV através de um videocassete.

•

1. Conecte a câmera de vídeo ao videocassete com o cabo de áudio/vídeo.

Conector amarelo: Vídeo

•

Conector branco: Audio (L)-mono

•

Conector vermelho: Audio (R)

•

Videocassete

Câmera de vídeo

2. Conecte uma TV ao videocassete.

3. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

4. Pressione o botão MODE para deﬁnir o Player ( ).

5. Ligue a televisão e o videocassete.

Coloque o seletor de entrada do

•

videocassete na posição Line. Selecione o canal reservado para o

•

videocassete na TV.

6. Reproduza a ﬁta.

Antena

Fluxo de sinal

Cabo de áudio/vídeo

Conector AV

Reproduza a ﬁta.

1. Conecte a uma fonte de alimentação.

2. Insira a ﬁta que você deseja reproduzir.

3. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

4. Pressione o botão MODE para deﬁnir o Player ( ).

5. Pressione o Joystick (/) para a esquerda ou direita e localize a primeira posição que você deseja reproduzir.

6. Pressione o Joystick.

As imagens gravadas serão exibidas na TV após alguns segundos.

•

Se uma ﬁta chegar ao ﬁm durante a reprodução, ela será rebobinada automaticamente.

•

7. Para interromper a reprodução, mova o Joystick (▼) para baixo.

O modo de reprodução (SP/LP) é selecionado automaticamente.

•

Se apenas uma entrada de áudio mono estiver disponível na TV, utilize o cabo de áudio com o conector

•

branco (Audio L).

Page 74

70_ Portuguese

conexão

MODE

POWER

CHG

COPIANDO UMA FITA DE CÂMERA DE VÍDEO PARA UMA FITA DE VÍDEO

A função de cópia só pode ser utilizada no modo Player. ➥página 18

•

Conecte sua câmera de vídeo a um videocassete utilizando o conector AV para copiar a gravação de uma ﬁta da

•

câmera de vídeo para uma ﬁta VCR.

1. Insira a ﬁta que deseja copiar na câmera de vídeo.

Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

Pressione o botão MODE para deﬁnir o

Videocassete

Player ( ).

Insira uma nova ﬁta de vídeo no videocassete.

5. Conecte a câmera de vídeo ao videocassete com o cabo de áudio/vídeo.

Acople o cabo de áudio/vídeo ao

•

conector de entrada no videocassete. Conector amarelo: Vídeo

•

Conector branco: Audio (L)-mono

•

Conector vermelho: Audio (R)

•

6. Pressione o botão Record (Gravar) no

Fluxo de sinal

videocassete para começar a gravação.

Reproduza a ﬁta na câmera de vídeo. Consulte a página 69 para ver como reproduzir a ﬁta.

Se você não deseja copiar a exibição da tela, deﬁna a "TV Display (Visualizaçã TV)" como "Off (Desligado)"

•

no menu. ➥página 33

Câmera de vídeo

Cabo de áudio/vídeo

Conector AV

Quando a cópia terminar:

Pare a gravação no videocassete e, em seguida, mova o Joystick (▼) para baixo na câmera de vídeo.

Se você operar a câmera de vídeo conectada a outro dispositivo, sempre ligue a câmera em uma tomada CA

•

utilizando o adaptador CA. Você também pode copiar imagens para a outra mídia de armazenamento externa, utilizando esta câmera de

•

vídeo.

Page 75

Portuguese _71

MIX[1+2]

16BIt

AV In

12:00 1.JAN.2008

0:00:20:23

60min

MIX[1+2]

16Bit

AV In

12:00 1.JAN.2008

0:00:20:23

60min

Voice+

MODE

POWER

CHG

UTILIZANDO A FUNÇÃO VOICE+

A função Voice+ só pode ser utilizada no modo Player. ➥página 18

•

Quando quiser reproduzir ou gravar um ﬁlme em ﬁta em outro dispositivo de AV, poderá transferir o som da voz

•

proveniente do microfone interno de sua câmera de vídeo, em vez de sinais de áudio em uma ﬁta pré-gravada.

Acople o cabo de áudio/vídeo fornecido ao conector AV da câmera de vídeo.

2. Conecte a outra extremidade do cabo ao videocassete/gravador de DVD/TV, fazendo a correspondência das cores dos terminais.

3. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

4. Pressione o botão MODE para deﬁnir o Player (

5. Insira a ﬁta que você deseja reproduzir

nesta câmera de vídeo.

6. Pressione o botão Iniciar/Parar gravação em um ponto desejado durante

a reprodução.

•

7. Para cancelar a função, pressione novamente o botão Iniciar/Parar gravação.

•

O indicador de Voice+ ( na tela e "VOICE+" piscará por alguns instantes. O som proveniente do microfone interno será transferido para o dispositivo AV conectado, em vez do som pré-gravado em uma ﬁta.

VOICE+ estará disponível apenas quando o cabo de áudio/vídeo estiver conectado. Se um cabo diferente (cabo DV ou USB (SC-D383/D385 apenas)) for conectado, a função VOICE+ poderá não operar corretamente. Se você mover o Joystick (///) ao operar a função, ela será desativada. Durante o processo de VOICE+, as funções do botão MENU e PHOTO não poderão ser utilizadas. A função VOICE+ não afeta o som original na ﬁta gravada. O som é transferido do microfone interno desta câmera de vídeo para o dispositivo AV conectado, ao utilizar a função Voice+. Portanto, certiﬁque-se de que o microfone não esteja bloqueado. Ajuste o volume do som no dispositivo externo conectado. (TV, etc.) Ruídos podem ocorrer perto do alto-falante de um dispositivo externo; mantenha a câmera de vídeo a uma distância razoável do dispositivo externo. Antes da conexão, veriﬁque se o volume no dispositivo externo está baixo. Se você esquecer isso, ruídos poderão ocorrer nos alto-falantes do dispositivo externo.

) é exibido

Videocassete

Cabo de áudio/vídeo

Conector AV

Page 76

72_ Portuguese

Função de câmera fotográﬁca digital (SC-D383/D385 apenas)

P O W E R

C H G

UTILIZANDO CARTÃO DE MEMÓRIA (CARTÃO DE MEMÓRIA UTILIZÁVEL) (NÃO FORNECIDO)

Esta câmera de vídeo pode utilizar cartões de memória SD e MMC

•

(cartões multimídia). Alguns cartões não são compatíveis, dependendo do fabricante e do tipo de cartão de memória. O cartão de memória armazena e gerencia as imagens gravadas pela câmera de

•

vídeo. Antes de inserir ou ejetar o cartão de memória, desligue a câmera de vídeo com

•

miniDV.

Funções do cartão de memória

Gravar/visualizar imagens.

•

Proteger imagens contra exclusão acidental. (exceto MMC).

•

O MMC não tem uma lingüeta de proteção.

•

Ao utilizar o MMC, cuidado para não editar nem apagar dados por engano. Excluir imagens armazenadas no cartão de memória.

•

Marcar imagens fotográﬁcas com informações impressas.

•

Formatar cartões de memória.

•

Inserindo um cartão de memória

1. Abra a tampa do compartimento de cartão de memória.

2. Insira o cartão de memória no slot do cartão de memória até ouvir um clique.

3. Feche a tampa do compartimento do cartão de memória.

Ejetando um cartão de memória

1. Abra a tampa do compartimento de cartão de memória.

2. Empurre ligeiramente o cartão de memória para dentro de maneira a fazê-lo sair.

3. Retire o cartão de memória do slot e feche a tampa.

* 1GB = 1,000,000,000 bytes; a capacidade real formatada pode ser inferior já que o ﬁrmware interno utiliza uma

parte da memória.

Terminais

Lingüeta de proteção

Etiqueta

MMC/SD

Lingüeta de proteção

Adaptador

RS MMC/Mini SD

* RS MMC ou Mini SD deve ser inserido

utilizando um adaptador (não fornecido).

Parte de inserção da etiqueta

Adaptador

Page 77

Portuguese _73

Ao inserir ou ejetar o cartão de memória, não use muita força.

MSAM SUN G

DCIM

MISC

SSMO V

. . .

100S SMO V SMOV 000 1.AV I SMOV 000 2.AV I

. . .

100S SDV C DCAM 000 1.JP G DCAM 000 2.JP G

. . .

•

Não desligue a câmera de vídeo enquanto estiver gravando, carregando, apagando imagens fotográﬁcas

•

ou formatando o cartão de memória. Desligue a câmera antes de inserir ou ejetar o cartão de memória para evitar perda de dados.

•

Não aproxime o cartão de memória de dispositivos eletromagnéticos poderosos.

•

Não permita que substâncias metálicas entrem em contato com os terminais do cartão de memória.

•

Não dobre, não deixe cair nem submeta a fortes impactos o cartão de memória.

•

Depois de retirar o cartão de memória da câmera de vídeo, guarde-o numa caixa ﬂexível para protegê-lo

•

contra choque estático. Os dados armazenados no cartão de memória podem ser alterados ou perdidos como conseqüência

•

de uma má utilização, eletricidade estática, ruído elétrico ou reparos. Salve as imagens importantes separadamente. A Samsung não se responsabiliza pela perda de dados resultante de uma má utilização. RS MMC ou Mini SD deve ser inserido utilizando o adaptador (não fornecido).

•

Nos modos M.Cam e M.Player(M.Play), o modo 16:9 Wide não é compatível. A tela wide é exibida

•

somente na proporção de aspecto 4:3. A câmera de vídeo suporta SD/MMC de 2 GB e inferior. SD/MMC com mais de 2 GB não pode ser

•

gravado ou reproduzido corretamente.

ESTRUTURA DE PASTAS E ARQUIVOS NO CARTÃO DE MEMÓRIA

A estrutura de pastas e arquivos do cartão de memória é a seguinte:

•

Não altere nem remova a pasta ou o nome do arquivo arbitrariamente. Eles podem deixar de ser reproduzidos.

•

Um nome de arquivo segue o DCF (Regra de design para sistemas de arquivos de câmera).

•

Arquivo de conﬁguração de imagem 1

É onde os dados dos arquivos de foto, como DPOF, são armazenados.

Arquivo de imagem de ﬁlme 2

As imagens de ﬁlme são formatadas com um nome de arquivo da seguinte forma: SMOV_####.AVI. O número de arquivos aumenta automaticamente quando um novo arquivo de imagem de ﬁlme é criado. Quando o número de arquivos exceder 99, uma nova pasta será criada e ela será armazenada como 101SSMOV.

Arquivo de imagem fotográﬁca 3

Da mesma forma que os arquivos de imagem de ﬁlme, o número de arquivos aumenta automaticamente quando um novo arquivo de imagem é criado. Quando o número de imagens fotográﬁcas excede 99, uma nova pasta é criada. Uma nova pasta armazena arquivos na DCAM_0001.JPG. O nome da pasta aumenta na ordem de 100SSDVC 101 SSDVC, etc.

Page 78

74_ Portuguese

Função de câmera fotográﬁca digital (SC-D383/D385 apenas)

Formato da imagem

Imagem fotográﬁca

As imagens fotográﬁcas são compactadas no formato JPEG (Joint Photographic Experts Group).

•

A extensão do arquivo é ".JPG"

•

O tamanho da imagem é 800x600. ➥página 76 (Captura de ﬁta 640x480)

•

Imagem de ﬁlme

As imagens são compactadas no formato MPEG4 (Moving Picture Experts Group).

•

A extensão do arquivo é ".AVI"

•

O tamanho da imagem é 720x480. ➥página 82

•

Até 99 arquivos são criados em uma pasta. Uma nova pasta é criada quando mais de 99 arquivos são criados.

•

Você pode modiﬁcar o nome de um arquivo/pasta armazenados no cartão de memória usando um

•

computador. Esta câmera de vídeo pode não reconhecer os arquivos modiﬁcados.

Número de imagens no cartão de memória

Tam. foto 128MB 256MB 512MB 1GB 2GB

800x600 Aprox. 600 Aprox. 1200 Aprox. 2400 Aprox. 4830 Aprox. 9740

O número de imagens que pode ser armazenado em um cartão de memória depende de vários fatores.

•

Até 20.000 arquivos de imagens fotográﬁcas (JPEG) podem ser armazenados no cartão de memória.

•

Tempo de gravação disponível no cartão de memória

128MB 256MB 512MB 1GB 2GB

Imagem em

movimento

Esses tempos são estimativas, já que as capacidades de gravação podem ser afetadas por variáveis, como

•

motivo focalizado e tipo de cartão de memória.

Aprox.

8 min

Aprox. 16min Aprox. 32min Aprox. 64min Aprox. 120min

Page 79

Portuguese _75

DEFININDO O NÚMERO DO ARQUIVO (FILE NO. (ARQUIVO NO.))

MODE

TAPECARD

Photo Quality

�

Super Fine

Move Se lect E xit

M.Cam Mode

Memory

File No.

�

Series

Move Se lect E xit

M.Cam Mode

File No.

Memory

✔

Series

Reset

A deﬁnição do número do arquivo funciona somente no modo M.Cam.

•

➥

página 18

Números de arquivo são atribuídos às imagens na ordem em que elas são gravadas

•

quando armazenadas no cartão de memória. Números de arquivo podem ser deﬁnidos da seguinte forma:

•

- "Série": Quando já existem arquivos no cartão, a nova imagem é nomeada com

- "Redeﬁnir": Quando não há arquivos armazenados no cartão de memória, a

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão MENU.

A lista de menus será exibida.

•

4. Mova o Joystick ( (Memória)" e, em seguida, pressione o Joystick.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "File No. (Arquivo No.)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar a opção desejada "Series (Séries)" ou "Reset (Apagar)" e, em seguida, pressione o Joystick.

7. Para sair, pressione o botão MENU.

Ao deﬁnir "File No. (Arquivo No.)" como "Series (Séries)", a cada arquivo é atribuído um número diferente, de forma a evitar a duplicação dos nomes de arquivo. Esse é um procedimento conveniente quando você deseja administrar seus arquivos em um PC.

o próximo número da seqüência.

numeração de arquivo é iniciada em 0001.

▲ / ▼

) para cima ou para baixo para selecionar "Memory

Page 80

76_ Portuguese

Modo Câmera fotográﬁca digital (SC-D383/D385 apenas)

MODE

TAPECARD

10Sec

REC

16:9 Wide

16BIt

C.Nite 1/30

No Tape !

12:00 1.JAN.2008

W T

1/50

60min

4536

TIRANDO UMA IMAGEM FOTOGRÁFICA (JPEG) NO CARTÃO DE MEMÓRIA

Você pode tirar imagens fotográﬁcas enquanto estiver no modo M.Cam e

•

armazená-las no cartão de memória. ➥página 18 É possível gravar imagens fotográﬁcas usando o controle remoto.

•

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Após o enquadramento do objeto a ser gravado, pressione totalmente o botão PHOTO para tirar a foto.

A câmera tira a fotograﬁa e salva-a no cartão de memória em poucos segundos.

•

Não é possível tirar outra fotograﬁa nesse intervalo de tempo.

•

É ouvido o som do obturador. Quando o indicador " " desaparecer, a foto

•

terá sido gravada.

As imagens fotográﬁcas são salvas de forma mais ampla do que quando

•

tiradas no LCD. As imagens fotográﬁcas são salvas no cartão de memória em um formato

•

800x600. O número de imagens fotográﬁcas que pode ser armazenado depende da

•

qualidade da imagem. Até 20.000 arquivos de imagens fotográﬁcas (JPEG) podem ser armazenados

•

no cartão de memória. As imagens fotográﬁcas são salvas em formato de arquivo JPEG no cartão de

•

memória. Nos modos M.Cam e M.Player, o modo 16:9 Wide não é compatível.

•

O modo wide é exibido somente na proporção de aspecto 4:3. O áudio não será gravado com a foto na mídia de armazenamento.

•

Não opere o interruptor POWER nem remova o cartão de memória ao gravar

•

as imagens fotográﬁcas. Isso poderá daniﬁcar o cartão de memória.

Page 81

Portuguese _77

60min

MIX[1+2]

16BIt

AV In

12:00 1.JAN.2008

1/3

800X600

100-0001

Move Se lect E xit

Delete

M.Player Mode

M.Play Select

Delete All Protect Print Mark Format

✔


Movie

Memory

60min

MIX[1+2]

16BIt

AV In

12:00 1.JAN.2008

1/3

Slide

800X600

100-0001

1/3

Move Select

VISUALIZANDO IMAGENS FOTOGRÁFICAS (JPEG)

Essa função só pode ser usada no modo M.Player (M.Play). ➥página 18

•

Você pode reproduzir e visualizar imagens fotográﬁcas gravadas no cartão de memória. Certiﬁque-se de que M.Play Select(Selec. M.Play) esteja deﬁnida como Photo

•

(Foto) no menu. ➥página 84

1. Coloque o interruptor Selecione na posição CARD.

Pressione o botão MODE para deﬁnir o Player ( ).

A última imagem gravada é exibida. Se não houver nenhuma imagem gravada no

•

cartão de memória, "No image ! (Nenhuma imagem !)" será exibida.

Para visualizar uma única imagem

Mova o Joystick ( desejada.

Para visualizar a próxima imagem: Mova o Joystick () para a direita.

•

Para visualizar a imagem anterior: Mova o Joystick () para a esquerda.

•

Pressione e segure o Joystick (

•

rapidamente a imagem fotográﬁca.

) para a esquerda ou direita para buscar a imagem fotográﬁca





) para a esquerda ou direita para buscar





Para visualizar uma apresentação de slides

Pressione o Joystick.

O "Slide" é exibido. A apresentação de slides começará a partir da imagem atual.

•

Todas as imagens serão reproduzidas de forma consecutiva a cada 2 a 3

•

segundos.

Para parar a apresentação de slides, pressione o Joystick novamente.

Para visualizar o Multi-display

Se você mover o Joystick () ( (Por favor espere..)" e 6 imagens fotográﬁcas na tela dentro de alguns instantes.

Para exibir as seis imagens anteriores, mantenha pressionado o Joystick ()

•

por cerca de 3 segundos. Para exibir as seis próximas imagens, mantenha pressionado o Joystick ()

•

por cerca de 3 segundos. Mova o Joystick (///) para buscar a imagem fotográﬁca desejada.

•

Para retornar ao modo de reprodução normal, pressione novamente o Joystick.

A imagem selecionada é exibida em tela inteira.

•

Qualquer imagem com tamanho maior, obtida de outro dispositivo, será exibida como uma imagem em miniatura.

) para baixo, verá a mensagem "Please wait..

Page 82

78_ Portuguese

Move Se lect E xit

Delete

M.Player Mode

M.Play Select

Delete All Protect Print Mark Format

Memory

Off

✔

1/3

800X600

100-0001

Modo Câmera fotográﬁca digital(SC-D383/D385 apenas)

PROTEÇÃO CONTRA EXCLUSÃO ACIDENTAL (PROTECT (PROTEGER))

A função Proteção só pode ser usada no modo M.Player (M.Play). ➥página 18

•

Você pode proteger imagens importantes contra exclusão acidental.

•

Se você formatar a câmera de vídeo, todas as imagens, incluindo as imagens protegidas, serão apagadas.

•

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão

A última imagem gravada é exibida.

•

Se não houver nenhuma imagem gravada no cartão de memória, "No image ! (Nenhuma imagem !)" será

•

exibida.

3. Mova o Joystick (

fotográﬁca que deseja proteger.

4. Pressione o botão MENU.

A lista de menus será exibida.

•

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Memory

(Memória)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Protect

(Proteger)" e, em seguida, pressione o Joystick.

7. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "On (Ligado)" e,

em seguida, pressione o Joystick. Para sair, pressione o botão MENU.

O indicador de Proteção ( ) será exibido.

•

Se a lingüeta de proteção contra gravação no cartão de memória estiver bloqueada, a imagem não poderá

•

ser protegida. As imagens protegidas não podem ser removidas de nenhuma maneira, nem mesmo executando o

•

comando "Delete All (Apagar tudo)" no menu.

MODE para deﬁnir o Player ( ).

) para a esquerda ou direita para buscar a imagem





Page 83

Portuguese _79

Move Se lect E xit

Delete

M.Player Mode

M.Play Select

Delete All Protect Print Mark Format

Memory

12:00 1.JAN.2008

002

Slide

640X480

1/3

100-0001

Yes No

Do you want to delete?

640X480

100-0001

12:00 1.JAN.2008

002

Slide

1/3

Now deleting...

APAGANDO IMAGENS FOTOGRÁFICAS E IMAGENS EM MOVIMENTO (

A função Apagar só pode ser usada no modo M.Player (M.Play). ➥página 18

•

Você pode excluir as imagens fotográﬁcas e as imagens em movimento gravadas no cartão de memória.

•

Para excluir uma imagem protegida, cancele primeiro a proteção da imagem.

•

Depois de apagar a imagem, não será possível restaurá-la. Veriﬁque as imagens a serem apagadas com

•

DELETE (

APAGAR))

cuidado, antes de apagar.

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão MODE para deﬁnir o Player ( ).

A última imagem gravada é exibida.

•

Se não houver nenhuma imagem gravada no cartão de memória, "No image !

•

(Nenhuma imagem !)" será exibida.

Mova o Joystick (/) para a esquerda ou direita para buscar a imagem fotográﬁca que deseja apagar.

4. Pressione o botão MENU.

A lista de menus será exibida.

•

5. Mova o Joystick (▲ /▼) para cima ou para baixo para selecionar "Memory (Memória)" e, em seguida, pressione o Joystick.

Mova o Joystick (▲ /▼) para cima ou para baixo para selecionar "Delete (Apagar)" e,

em seguida, pressione o Joystick.

A mensagem "Do you want to delete? (Pretende apagar?)" é exibida.

•

7. Mova o Joystick (/) para a direita ou esquerda para selecionar "Yes" ou "No" e, em seguida, pressione o Joystick.

Utilizando o joystick

Você pode acessar diretamente a função Apagar utilizando o Joystick.

•

1. Mova o Joystick para cima (▲) para selecionar "Delete (Apagar) ( )".

A mensagem "Do you want to delete? (Pretende apagar?)" é exibida.

•

2. Mova o Joystick ( Joystick.

) para a direita ou esquerda para selecionar "Yes" ou "No" e, em seguida, pressione o





Page 84

80_ Portuguese

Move Se lect E xit

Delete

M.Player Mode

M.Play Select

Delete All Protect Print Mark Format

Memory

12:00 1.JAN.2008

002

Slide

640X480

1/3

100-0001

Yes No

Do you want to delete all?

640X480

100-0001

12:00 1.JAN.2008

002

Slide

1/3

Now deleting...

Modo Câmera fotográﬁca digital (SC-D383/D385 apenas)

Apagando todas as imagens de uma só vez

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão MODE para deﬁnir o Player ( ).

A última imagem gravada é exibida.

•

Se não houver nenhuma imagem gravada no cartão de memória, "No image !

•

(Nenhuma imagem !)" será exibida.

3. Mova o Joystick (

fotográﬁca que deseja apagar.

4. Pressione o botão MENU.

A lista de menus será exibida.

•

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Memory (Memória)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Delete All (Apagar tudo)" e, em seguida, pressione o Joystick.

A mensagem “Do you want to delete all? (Pretende apagar tudo?)” é

•

exibida.

7. Mova o Joystick ( em seguida, pressione o Joystick.

8. Para sair, pressione o botão MENU.

Quando não existirem imagens armazenadas no cartão de memória,

•

a mensagem "No image ! (Nenhuma imagem !)" será exibida. Se um arquivo de imagem com erro for encontrado no cartão de memória, a mensagem "Memory Card

•

Error ! (Erro cartão memória !)" será exibida. Esse erro pode ocorrer devido à cópia de imagens de diferentes dispositivos digitais. Para proteger imagens importantes contra exclusão acidental, ative a proteção de imagens. ➥página 78

•

Você pode utilizar a função Formatar para apagar completamente todas as imagens e as opções no cartão

•

de memória, inclusive as imagens protegidas. ➥página 81 Apagar todos os arquivos utilizando o menu "Delete All (Apagar tudo)" pode demorar um pouco. Para

•

apagar todos os arquivos com mais rapidez, formate o cartão de memória depois de fazer backup dos arquivos em outro dispositivo de armazenamento.

) para a esquerda ou direita para buscar a imagem





) para a direita ou esquerda para selecionar "Yes" ou "No" e,





Page 85

Portuguese _81

Move Se lect E xit

Delete

M.Player Mode

M.Play Select

Delete All Protect Print Mark Format

Memory

12:00 1.JAN.2008

002

Slide

640X480

1/3

100-0001

Yes No

All files will be deleted ! Do you want to format?

100-0001

12:00 1.JAN.2008

002

Slide

1/3

Now formatting...

640X480

FORMATANDO O CARTÃO DE MEMÓRIA (FORMAT (FORMATAR))

A função Formatar só pode ser usada no modo M.Player (M.Play). ➥página 18

•

Você pode utilizar a função Formatar para apagar completamente todas as imagens

•

e as opções no cartão de memória, inclusive as imagens protegidas. A função Formatar restaura a condição inicial do cartão de memória.

•

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão MODE para deﬁnir o Player ( ).

Pressione o botão MENU.

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Memory (Memória)" e, em seguida, pressione o Joystick.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Format (Formatar)" e, em seguida, pressione o Joystick.

A mensagem "All ﬁles will be deleted ! Do you want to format?

•

(Todos ﬁch. Apagados ! Pretende formatar?)" será exibida.

6. Mova o Joystick ( e, em seguida, pressione o Joystick.

"Complete ! (Completo !)" é exibida quando a formatação é concluída.

•

7. Para sair, pressione o botão MENU.

Se você executar a função Formatar, todas as imagens fotográﬁcas/imagens em movimento serão

•

apagadas por completo e elas não poderão ser recuperadas. A formatação do cartão de memória utilizando um dispositivo diferente causará erros de leitura do cartão.

•

Não desligue a câmera durante a formatação.

•

Um cartão de memória com a lingüeta de proteção deﬁnida como bloqueada não será formatado.

•

➥

página 72

Não formate o cartão de memória em um PC. A mensagem "Not formatted ! (Não Formatado !)"

•

poderá ser exibida, se o cartão de memória formatado em um PC for inserido. Se você executar a função Formatar, todas as imagens serão apagadas completamente e elas não poderão ser

recuperadas.

AVISO

) para a direita ou esquerda para selecionar "Yes" ou "No"





Page 86

82_ Portuguese

Modo Câmera fotográﬁca digital

O W

C H

 O 

M E 



16BIt

60min

0:00:00

REC

(SC-D383/D385 apenas)

GRAVANDO IMAGENS EM MOVIMENTO (MPEG) NO CARTÃO DE MEMÓRIA

Você pode gravar imagens fotográﬁcas enquanto estiver no modo M.Cam e armazená-las no cartão de

•

memória. ➥ página 18 Você pode gravar imagens em movimento com áudio no cartão de memória.

•

O formato da imagem em movimento a ser gravada na tela é 720x480.

•

Salvando imagens em movimento em um cartão de memória

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ).

3. Pressione o botão Iniciar/Parar gravação para que as imagens em movimento

sejam gravadas em MPEG4 no cartão de memória.

"REC●" é exibido no LCD.

•

Você pode gravar uma imagem fotográﬁca no cartão de memória, pressionando

•

o botão PHOTO em vez do botão Iniciar/Parar gravação. ➥ página 76

4. Para parar de gravar, pressione o botão Iniciar/Parar gravação.

Page 87

Portuguese _83

GRAVANDO IMAGENS EM MOVIMENTO (MPEG) NO CARTÃO DE MEMÓRIA

Até 2000 arquivos MPEG podem ser armazenados em um cartão de memória.

•

Até 2 GB de arquivos MPEG (imagens em movimento) podem ser gravados.

•

Antes de utilizar a função de gravação de uma imagem em movimento, veriﬁque se o cartão de memória

•

está inserido na câmera de vídeo. O botão MENU não está disponível durante a gravação de imagens estáticas. Para utilizar o botão MENU,

•

pare a gravação. A gravação de uma imagem em movimento não está disponível quando MENU é exibido na tela. Para iniciar a gravação, pressione o botão MENU para que o menu desapareça. As imagens em movimento gravadas são salvas em formato de arquivo *.avi (avi 1.0) no cartão de

•

memória. As imagens em movimento em um cartão de memória têm um tamanho menor e uma resolução mais

•

baixa do que as imagens na ﬁta. O som é gravado em estéreo.

•

As seguintes funções não são permitidas no modo M.Cam. "DIS", "Digital Zoom (Zoom digital)",

•

"Fade", "Program AE (Programa AE)", "Visual Effect (Efeito Visual)", "16:9 Wide", "C.Nite".

Ao gravar em um cartão de memória, não insira nem ejete a ﬁta, pois ruídos podem ser gravados.

•

Ao gravar em um cartão de memória, não o ejete; caso contrário, isso poderá corromper os dados no

•

cartão de memória ou o próprio cartão de memória. Desligar a câmera enquanto estiver acessando o cartão de memória poderá daniﬁcar os dados

•

armazenados no cartão de memória.

Page 88

84_ Portuguese

Move Se lect E xit

Delete

M.Player Mode

M.Play Select

Delete All Protect

Print Mark

Format

✔


Movie

Memory

100-0007

1/3

Move Select

12:00 1.JAN.2008

0:00:04

SMOV0007

12:00 1.JAN.2008

1/3

STOP

Modo Câmera fotográﬁca digital(SC-D383/D385 apenas)

REPRODUZINDO IMAGENS EM MOVIMENTO (MPEG) NO CARTÃO DE MEMÓRIA (M.PLAY SELECT (SELEC. M.PLAY))

A função de reprodução de imagens em movimento só pode ser utilizada no modo M. Player (M. Play).

•

➥

página 18

Você pode reproduzir as imagens em movimento no cartão de memória.

•

A imagem reproduzida terá qualidade superior, se for visualizada em um PC e não em uma TV.

•

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão MODE para deﬁnir o Player ( ).

3. Pressione o botão MENU.

A lista de menus será exibida.

•

Mova o Joystick (▲/▼) para cima ou para baixo para selecionar "Memory (Memória)" e, em seguida, pressione o Joystick.

5. Mova o Joystick (▲/▼) para cima ou para baixo para selecionar "M.Play Select (Selec. M.Play)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲/▼) para cima ou para baixo para selecionar "Movie (Filme)" e, em seguida, pressione o Joystick.

7. Para sair, pressione o botão MENU.

8. Mova o Joystick (/) para buscar a imagem em movimento desejada e, em seguida, pressione o Joystick.

As imagens em movimento gravadas no cartão de memória serão reproduzidas.

•

9. Para interromper a reprodução, mova o Joystick () para baixo.

Use a alavanca de Zoom para ajustar o volume no modo Parar.

•

Mova o Joystick ( ) para baixo no modo Parar.

•

- Você verá uma mensagem "Please wait.. (Por favor espere)" e 6 imagens fotográﬁcas na tela

dentro de alguns instantes.

- Mova o Joystick (///) para buscar a imagem em movimento desejada e, em seguida, pressione o Joystick.

Use o Joystick desfrutar de várias operações de reprodução.

•

- Pressione o Joystick para pausar ou reproduzir.

- Mova o Joystick para a esquerda ou direita, para procurar a reprodução durante o modo reprodução ou pausa.

O botão MENU não está disponível durante a reprodução de imagens em movimento. Para utilizar o botão

•

MENU, pare a reprodução. A reprodução de uma imagem em movimento não está disponível quando MENU é exibido na tela. Para iniciar a reprodução, pressione o botão MENU para que ele desapareça. Podem aparecer imagens corrompidas ou em forma de mosaico durante a reprodução de imagens em

•

movimento, mas isso não constitui um mau funcionamento. As imagens em movimento gravadas no cartão de memória não podem ser reproduzidas em equipamentos

•

de outros fabricantes. As imagens em movimento gravadas por outra câmera de vídeo podem não ser reproduzidas nesta câmera

•

de vídeo. Para reproduzir imagens em movimento em um PC, o Video Codec (no CD fornecido com a câmera) deve ser

•

instalado.

- Para reproduzir imagens em movimento do cartão de memória no seu PC, é necessário o Microsoft Windows Media Player, versão 9 ou posterior.

- Você pode fazer download do Microsoft Windows Media Player em seu idioma desejado no site da Microsoft, "http://www.microsoft.com/windows/windowsmedia/download/default.asp".

Page 89

Portuguese _85

M O

O W

E R

C H

O L


12:00 1.JAN.2008

AV In

STOP

16BIt

MIX[1+2]

60min

0:00:16:24

Photo Copy

12:00 1.JAN.2008

AV In

STOP

16BIt

MIX[1+2]

60min

0:00:16:24

Now coping...

GRAVANDO UMA IMAGEM DE UMA FITA COMO IMAGEM FOTOGRÁFICA

Essa função só pode ser usada no modo Player. ➥ página 18

•

Sua câmera de vídeo pode ler dados da imagem em movimento gravados em uma

•

ﬁta, e gravá-los como uma imagem fotográﬁca em um cartão de memória.

Antes da operação

Insira uma ﬁta gravada e um cartão de memória na sua câmera de vídeo.

1. Coloque o interruptor Selecione na posição TAPE.

2. Pressione o botão MODE para deﬁnir o Player ( ).

3. Pressione o Joystick e reproduza a ﬁta.

As imagens gravadas na ﬁta serão reproduzidas.

•

4. Pressione o botão PHOTO.

A imagem fotográﬁca é gravada no cartão de memória.

•

Durante o período em que uma imagem estiver sendo salva, a tela de

•

reprodução é pausada e as opções do OSD são exibidas.

5. Ao terminar a grava o, mova o Joystick (▼) para baixo para interromper a grava o e entrar no modo M. Player (M.Play) para a sua referência visual. ➥ página 77

As imagens fotográﬁcas copiadas da ﬁta para o cartão de memória são salvas

•

no formato 640x480. O número de imagens que você pode salvar varia dependendo da resolução

•

da imagem.

Page 90

86_ Portuguese

Modo Câmera fotográﬁca digital (SC-D383/D385 apenas)

Move Sele ct Exit

Photo Copy Audio Select Audio Effect

Player Mode

Photo Search

Tape

16Bit

W T

10Sec

No Tape !

1/50

57min

0:03:30:23

Photo Cooy

Exit

Back

Photo searching...

12:00 1.JAN.2008

AV In

STOP

16BIt

[1+2]

56minPhoto Copy

3/3

Now coping...

Exit

Back

COPIANDO UMA IMAGEM FOTOGRÁFICA DE UMA FITA PARA UM CARTÃO DE MEMÓRIA (PHOTO COPY (COPIAR FOTO))

A função Copiar foto só pode ser utilizada no modo Player. ➥ página 18

•

Usando a função Pesquisar, você pode tirar automaticamente apenas a imagem

•

fotográﬁca das ﬁtas gravadas em sua câmera de vídeo com miniDV e gravá-las em um cartão de memória em seqüência.

Antes da operação

Insira uma ﬁta gravada em sua câmera de vídeo com miniDV e rebobine-a.

•

Insira um cartão de memória na sua câmera de vídeo.

•

1. Coloque o interruptor Selecione na posição TAPE.

Pressione o botão MODE para deﬁnir o Player ( ).

3. Pressione o botão MENU.

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Tape (Fita)" e, em seguida, pressione o Joystick.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Photo Copy (Copiar Foto)" e, em seguida, pressione o Joystick.

Todas as imagens fotográﬁcas gravadas em uma ﬁta serão copiadas para um

•

cartão de memória.

6. A câmera de vídeo executa automaticamente a procura de imagens fotográﬁcas para localizá-las e iniciar a cópia.

7. Mova o Joystick (▼) para baixo para interromper a cópia.

A cópia pára quando a ﬁta termina ou quando o cartão de memória está cheio.

•

8. Troque para o modo M.Player (M.Play) para poder ver a imagem fotográﬁca.

➥

página 77

A última imagem fotográﬁca gravada na ﬁta será exibida.

•

As imagens fotográﬁcas copiadas da ﬁta para o cartão de memória são salvas no formato 640x480.

•

Quando você termina de copiar as imagens fotográﬁcas gravadas na ﬁta para o cartão de memória, elas ainda

•

permanecem na ﬁta.

Page 91

Portuguese _87

Move Se lect E xit

Delete

M.Player Mode

M.Play Select

Delete All Protect Print Mark Format

Memory

�


�

Off

002

800X600

100-0001

✔

Move Se lect Exit

Delete

M.Player Mode

M.Play Select

Delete All Protect Print Mark Format

Memory

All Off

All Files

This File 002

002

MARCANDO IMAGENS PARA IMPRESSÃO (PRINT MARK (SELEC. IMPR.))

A função Selec Impr só pode ser usada no modo M.Player (M.Play). ➥ página 18

•

Esta câmera de vídeo suporta o formato de impressão DPOF

•

(Formato de Ordem de Impressão Digital). Você pode imprimir automaticamente imagens gravadas em um cartão de memória utilizando uma

•

impressora com suporte para DPOF. Certiﬁque-se de que M.Play Select (Selec M.Play) esteja deﬁnida como Photo (Foto) no menu.

•

➥

página 77

Há duas formas de fazer uma marca de impressão.

•

- "This File (Este Arq.)": Você pode deﬁnir uma marca de impressão na imagem exibida no

"All Files (Todo Arquivo)": Para imprimir uma cópia de cada uma das imagens armazenadas.

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão MODE para deﬁnir o Player ( ).

A última imagem gravada é exibida.

•

Mova o Joystick (/) para a esquerda ou direita para buscar a imagem fotográﬁca que deseja marcar.

4. Pressione o botão MENU.

A lista de menus será exibida.

•

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Memory (Memória)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Print Mark (Selec. Impr.)" e, em seguida, pressione o Joystick.

7. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar a opção desejada "All Off (Tudo apagado)", "This File (Este Arq.)" ou "All Files (Todo Arquivo)" e, em seguida, pressione o Joystick.

8. Se você selecionar "This File (Este Arq.)", mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar a quantidade e pressione o Joystick.

Para sair, pressione o botão MENU.

O indicador da marca de impressão ( ) e o número de impressões exibidos.

•

LCD. Ela pode ser deﬁnida até 999.

Removendo a marca de impressão

Para remover todas as marcas de impressão, selecione "All Off (Tudo apagado)". Para remover a marca de impressão de um único arquivo, selecione o arquivo e deﬁna "This File (Este Arq.)" como "000".

Se a marca de impressão estiver deﬁnida como "This File (Este Arq.)", você poderá deﬁnir o número de cópias de "000" a "999".

•

Se a marca de impressão estiver deﬁnida como "All Files (Todo arquivo)", você poderá deﬁnir o número de cópias como "001".

•

A opção "All Files (Todo arquivo)" pode exigir maior tempo de operação dependendo do número de imagens

•

armazenadas. As impressoras com suporte para DPOF estão à venda no mercado.

•

Page 92

88_ Portuguese

MODE

DC IN

POWER

CHG

Move Se lect E xit

Remote

M.Player Mode

Clock Set

Beep Sound USB Connect Language

System

Computer

✔

Printer

Move Se lect E xit

Remote

M.Player Mode

Clock Set

Beep Sound USB Connect Language

System

�

Computer

�

English

pictbridgeTM

IMPRIMINDO SUAS IMAGENS – UTILIZANDO PICTBRIDGE

A função PictBridgeTM só pode ser usada no modo M.Player (M.Play). ➥ página 18

•

Ao conectar a câmera de vídeo a impressoras com suporte para PictBridge (vendida separadamente), você pode

•

(SC-D383/D385 somente)

enviar imagens do cartão de memória diretamente para a impressora, fazendo algumas operações simples. O suporte para PictBridge permite controlar a impressora diretamente da câmera de vídeo para imprimir imagens

•

armazenadas. Para fazer a impressão direta das imagens armazenadas com a função PictBridge, conecte a câmera de vídeo a uma impressora PictBridge utilizando um cabo USB.

Conectando a uma impressora

1. Desligue a impressora.

2. Deslize o interruptor POWER para baixo para desligar e coloque o interruptor Selecione na posição CARD.

3. Pressione o botão MODE para deﬁnir o Player ( ).

4. Pressione o botão MENU.

A lista de menus será exibida.

•

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "System (Sistema)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "USB Connect (Conexão USB)" e, em seguida, pressione o Joystick.

▲ / ▼

Mova o Joystick (

7. "Printer (Impressão)" e, em seguida, pressione o Joystick.

"Computer (Computador)": Conecte a um computador.

•

"Printer (Impressão)": Conecte a uma impressora.

•

(Para utilizar a função PictBridge, conecte a uma impressora.)

8. Conecte a câmera de vídeo à impressora utilizando o cabo USB fornecido.

9. Ligue a impressora.

A tela de menu do PictBridge é exibida automaticamente depois de

•

alguns instantes. O cursor destaca "Print (Impressão)".

•

) para cima ou para baixo para selecionar

Page 93

Portuguese _89

Selecionando imagens

Move Se lect E xit

Copies

M.Player Mode

Date/Time

02Num.

Move Se lect E xit

Copies

M.Player Mode

Date/Time

Off

✔

Date Time Date&Time

Cancel 100-0022

800x600

Now printing... [01/01]

Mova o Joystick (/) para a esquerda ou direita para selecionar uma imagem a ser impressa.

Deﬁnindo o número de impressões

1. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Copies (Cópias)"

2. Mova o Joystick (▲ / ▼) para cima ou para baixo para deﬁnir o número de

Deﬁnindo a opção de impressão de data e hora

1. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Date/Time

2. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar o tipo de exibição

Imprimindo imagens

Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Print (Impressão)" e pressione Joystick para que os arquivos de imagem selecionados sejam impressos.

Cancelando a impressão

Para cancelar a impressão da imagem, pressione o Joystick novamente. A mensagem "Cancel (Cancelar)" é exibida e a impressão da imagem será cancelada.

Cada vez que você pressionar o botão MENU, a tela do menu PictBridge é

•

ativada e desativada.

e, em seguida, pressione o Joystick.

impressões e, em seguida, pressione o Joystick.

(Data/Hora)" e, em seguida, pressione o Joystick.

de Data/hora e, em seguida, pressione o Joystick.

Tipo de exibição de data/hora: "Off (Desligado)", "Date (Data)",

•

"Time (Hora)", "Date&Time (Data/Hora)".

A opção de impressão de data/hora pode não ser suportada por todas as impressoras. Consulte o fabricante

•

da impressora. O menu "Date/Time (Data/Hora)" não pode ser deﬁnido, se a impressora não suportar essa opção. PictBridgeTM é uma marca registrada da CIPA (Camera & Imaging Products Association), um padrão de

•

transferência de imagens desenvolvido pela Canon, Fuji, HP, Olympus, Seiko Epson e Sony. As impressoras com suporte para PictBridge estão à venda no mercado.

•

Utilize o cabo USB fornecido com a câmera de vídeo.

•

Utilize o adaptador CA para a câmera de vídeo durante a impressão direta PictBridge. Se a câmera de vídeo

•

for desligada durante a impressão, os dados armazenados no cartão de memória poderão ser daniﬁcados. A impressão de imagens fotográﬁcas é suportada. Não há disponibilidade para impressão de imagens em

•

movimento. Você pode deﬁnir várias opções de impressão dependendo da impressora.

•

Consulte o manual do usuário da sua impressora para obter detalhes.

•

Page 94

90_ Portuguese

Transferência de dados IEEE 1394

CONEXÕES PARA TRANSFERÊNCIA DE DADOS PADRÃO IEEE1394 (I.LINK)-DV

Conectando a um dispositivo DV (gravador de DVD, câmera de vídeo, etc.)

Conectando a outros produtos DV padrão.

•

- Uma conexão DV padrão é bastante simples.

- Se um produto tiver um jaque DV, você poderá transferir dados conectando o cabo correto ao jaque DV (não fornecido)

Com uma conexão digital, os sinais de vídeo e áudio são transmitidos no formato digital, permitindo a

•

transferência de imagens de alta qualidade.

Conectando a um PC

Se você quiser transmitir dados para um PC, é necessário instalar uma placa adicional IEEE 1394 ao PC.

•

(não fornecido) A taxa de quadros para imagens em movimento depende da capacidade do PC.

•

Requisitos do sistema

CPU: Compatível com Intel® Pentium III™, 450MHz.

•

Sistema operacional: Windows® 98SE, ME, 2000, XP, VISTA, Mac OS (9.1~10.4).

•

Memória principal: mais de 64 MB RAM.

•

Placa adicional IEEE1394 ou placa IEEE1394 embutida.

•

A operação não é garantida para todos os ambientes informatizados recomendados acima.

•

IEEE 1394 é um padrão internacional que foi padronizado pelo IEEE

•

(Institute of Electrical and Electronics Engineers). O dispositivo DV que não estiver em conformidade com a especiﬁcação do padrão DV poderá não ser

•

suportado. Consulte a documentação do dispositivo a ser conectado para obter detalhes sobre notas e aplicativos de software compatíveis.

Tenha cuidado, pois existem dois tipos de jaques DV (4 pinos, 6 pinos). Esta câmera de vídeo tem um jaque de 4 pinos.

AVISO

Page 95

Portuguese _91

Gravando com um cabo de conexão DV

1. Coloque o interruptor Selecione na posição TAPE. (SC-D383/D385 apenas)

2. Pressione o botão MODE para deﬁnir o Player

(

3. Conecte o cabo DV (não incluído) ao jaque DV

da câmera de vídeo e ao jaque DV do outro dispositivo DV.

Veriﬁque se a indicação (

) é exibida.

Pressione o botão Iniciar/parar gravação para iniciar o modo REC PAUSE (Pausa na gravação).

"PAUSE" é exibido.

5. Inicie a reprodução no outro dispositivo DV

enquanto monitora a imagem.

6. Para começar a gravar, pressione o botão Iniciar/Parar gravação.

Se você quiser fazer uma pequena pausa na gravação, pressione novamente o botão

Iniciar/Parar gravação.

7. Para interromper a gravação, mova o Joystick () para baixo.

Ao transmitir dados da câmera de vídeo para outro dispositivo DV, algumas funções talvez não possam ser utilizadas. Se isso ocorrer, volte a conectar o cabo DV ou desligue (OFF) e religue (ON) a câmera de vídeo. Ao transmitir dados da câmera de vídeo para o PC, o botão de função do PC não estará disponível no modo M.Player (M.Play). (SC-D383/D385 apenas) Não utilize outro dispositivo DV durante a utilização de IEEE1394. Não conecte a câmera de vídeo a um PC utilizando os cabos DV e USB (SC-D383/D385 somente). Se ﬁzer isso, a câmera de vídeo poderá não funcionar corretamente. O cabo IEEE1394 (cabo DV) é vendido separadamente. O software de imagens em movimento está à venda no mercado. A maioria dos PCs ativados para DV tem um jaque de 6 pinos. Nesse caso, é preciso um cabo de 6/4 pinos para fazer a conexão. A maioria dos Notebooks e Laptops ativados para DV tem um soquete de 4 pinos. Utilize um cabo de 4/4 pinos para fazer a conexão. Os recursos DIS e C.Nite não ﬁcam disponíveis no modo DV (IEEE1394). Se o modo DV (IEEE1394) estiver deﬁnido, os modos DIS e C.Nite serão liberados. Procura para frente/para trás não ﬁca disponível no modo DV (IEEE1394). Ao utilizar esta câmera de vídeo como um gravador, as imagens que aparecem em um monitor podem parecer desiguais, entretanto, as imagens gravadas não serão afetadas.

•

MODE

POWER

VOL

Computador

Cabo IEEE1394

(Cabo DV)

Video Kamera

Conector DV

MODE

POWER

VOL

Computador

Video Kamera

Conector DV

MODE

POWER

VOL

Cabo IEEE1394

(Cabo DV)

Video Kamera

Conector DV

Video Kamera

Conector DV

Page 96

92_ Portuguese

Interface USB (SC-D383/D385 apenas)

UTILIZANDO A INTERFACE USB

Transferindo uma imagem digital por meio de uma conexão USB

A câmera de vídeo suporta os padrões USB 1.1 e 2.0. (Depende da especiﬁcação do PC.)

•

É possível transferir um arquivo gravado no cartão de memória para um PC por meio de uma conexão USB.

•

Para transferir os dados para um PC, instale o software (DV Driver, Video Codec, DirectX 9.0) fornecido com a

•

câmera de vídeo.

Velocidade da conexão USB de acordo com o sistema

A conexão USB de alta velocidade é suportada apenas pelos drivers de dispositivo Microsoft (Windows).

Windows 2000 - USB de alta velocidade em um sistema com o Service Pack 4 ou

•

superior instalado. Windows XP - USB de velocidade alta em um sistema com o Service Pack 1

•

ou superior instalado. "PAUSA" é exibido.

•

Requisitos do sistema

Sistema Windows CPU Intel® Pentium 4™, 2GHz SO

(Sistema operacional)

Memory (Memória) 512MB Capacidade HDD 2GB ou mais Resolução 1024 x 768 pontos, Cor de 24 bits USB Capacidade HDD

A interface USB não é suportada em sistemas operativos Macintosh.

•

Os requisitos de sistema mencionados acima são recomendados. Dependendo do sistema, e mesmo que ele

•

atenda aos requisitos, a operação talvez não seja garantida.

Windows® 2000/XP/VISTA

* A instalação padrão é recomendada.

O funcionamento não pode ser garantido se o SO

acima for atualizado.

Page 97

Portuguese _93

Em um PC mais lento do que o recomendado, talvez a reprodução não seja processada de forma uniforme

•

ou a edição do vídeo possa demorar muito tempo. Em um PC mais lento do que o recomendado, a reprodução de ﬁlmes pode pular quadros ou funcionar de

•

forma inesperada. Intel® Pentium III™ ou Pentium 4™ é uma marca comercial da Intel Corporation.

•

Windows® é uma marca registrada da Microsoft® Corporation.

•

Todas as outras marcas e nomes são propriedade de seus respectivos proprietários.

•

As operações não são garantidas para todos os ambientes informatizados recomendados acima.

•

Não conecte a câmera de vídeo a um PC utilizando os cabos DV e USB. Se ﬁzer isso, a câmera de vídeo

•

poderá não funcionar corretamente. No modo M.Cam ou M.Player (M.Play), certiﬁque-se de que o cartão de memória esteja inserido na câmera

•

de vídeo antes da conexão do cabo USB. Se nenhum cartão de memória for inserido ou se o cartão de memória inserido não estiver formatado, o PC

•

não reconhecerá a câmera de vídeo como um disco removível. Se você desconectar o cabo USB do PC ou da câmera de vídeo durante a transferência de dados, a

•

transferência será interrompida e os dados poderão ser daniﬁcados. Se você conectar o cabo USB a um PC utilizando um HUB USB ou outros dispositivos ao mesmo tempo,

•

talvez ocorra um conﬂito que impeça o funcionamento correto do produto. Se isso acontecer, remova todos os outros dispositivos USB e tente fazer uma nova conexão.

Page 98

94_ Portuguese

Move Se lect E xit

Remote

M.Player Mode

Clock Set

Beep Sound USB Connetct Language

System

Computer

✔

Printer

Move Se lect E xit

Remote

M.Player Mode

Clock Set

Beep Sound USB Connetct Language

System

�

Computer

�

English

MODE

TAPECARD

Interface USB

(SC-D383/D385 apenas)

SELECIONANDO O DISPOSITIVO USB - CONEXÃO USB

A função Conexão USB só pode ser usada no modo M.Player (M.Play). ➥ página 18

•

Utilizando o cabo USB, você pode conectar a câmera de vídeo a um computador para copiar as imagens em

•

movimento e as imagens fotográﬁcas do cartão de memória, ou a uma impressora para imprimir as imagens.

1. Coloque o interruptor Selecione na posição CARD.

2. Pressione o botão MODE para deﬁnir o Player ( ).

3. Pressione o botão MENU.

A lista de menus será exibida.

•

4. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "System (Sistema)" e, em seguida, pressione o Joystick.

5. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "USB Connect (Conexão USB)" e, em seguida, pressione o Joystick.

6. Mova o Joystick (▲ / ▼) para cima ou para baixo para selecionar "Computer (Computador)" ou "Printer (Impressão)" e, em seguida, pressione o Joystick.

Você pode selecionar "Computer (Computador)" para utilizar a câmera de

•

vídeo como uma câmera da web, Fluxo contínuo por USB ou disco removível. Você pode selecionar "Printer (Impressão)" para utilizar o recurso Pictbridge. |

•

➥

página 88

7. Para sair, pressione o botão MENU.

Page 99

Portuguese _95

INSTALANDO O SOFTWARE (DV MEDIA PRO)

Você precisa instalar o DV Media Pro para reproduzir arquivos de ﬁlme gravados pela câmera de vídeo com miniDV com o cabo USB em seu PC. Ao instalar o software DV Media Pro em um computador com Windows, você pode utilizar as operações a seguir conectando sua câmera de vídeo com miniDV ao computador via um cabo USB.

Você precisa instalar o "DV Driver", "Video Codec" e "DirectX 9.0" para executar o DV Media Pro corretamente.

•

Para reprodução das imagens de ﬁlmes em um PC, instale o software nesta ordem: DV Driver - DirectX 9.0 -

•

Video Codec. Para o uso de webcam, instale os softwares nesta ordem: DV Driver - DirectX 9.0 - Video Codec.

•

Antes de começar!

Ligue o seu PC. Saia de todos os aplicativos em execução.

•

Insira o CD fornecido na unidade de CD-ROM.

•

- A tela de instalação é exibida automaticamente assim que o CD é inserido. Se a tela de instalação não for exibida, clique em "Iniciar" no canto inferior esquerdo, e selecione "Executar" para exibir uma caixa de diálogo. Digite "D:\autorun.exe" e pressione ENTER, caso sua unidade de CD-ROM esteja mapeada para a unidade "D:".

Instalando os drivers - DV Driver e DirectX 9.0

DV Driver é um driver de software necessário para suportar o estabelecimento de conexões com um PC.

•

(Se não estiver instalado, algumas funções não serão suportadas.)

1. Clique em "DV Driver" na tela de instalação.

Os drivers necessários são instalados automaticamente. Os drivers a seguir serão instalados:

•

- Driver USB de Câmera para PC.

2. Clique em "Conﬁrm (Conﬁrmar)" para concluir a instalação dos drivers.

3. Se o não for instalado, ele será instalado automaticamente após a deﬁnição de

"DV Driver".

Após instalar o DirectX 9.0, o PC precisa ser reinicializado.

•

Se o DirectX 9.0 já tiver sido instalado, não haverá necessidade de reinicializar o PC.

•

Instalação de aplicativo - Video Codec

Clique em "Video Codec" na tela de instalação.

•

O "Video Codec" é necessário para reproduzir arquivos de ﬁlme gravados por esta câmera de vídeo com miniDV em um PC.

Instale utilizando o CD do software que acompanha esta câmera de vídeo. Não garantimos a compatibilidade com outros CDs.

•

Durante a instalação, se o aviso de teste com o LOGOTIPO da Microsoft for exibido, basta clicar em 'Continuar (C)'.

•

Se uma mensagem "Assinatura digital não encontrada" ou algo semelhante for exibido, ignore-a e continue com a instalação.

•

Page 100

96_ Portuguese

Interface USB

MODE

POWER

CHG

VOL

(SC-D383/D385 apenas)

CONECTANDO A UM COMPUTADOR

1. Conecte um cabo USB ao jaque USB do PC.

Se um cabo USB estiver acoplado ao conector USB da câmera

•

de vídeo, o cabo de áudio/vídeo será desativado.

2. Conecte a outra extremidade do cabo USB ao jaque USB da câmera

de vídeo. (conector USB)

Desconectando o cabo USB

Após a conclusão da transmissão de dados, desconecte o cabo

•

executando os procedimentos a seguir:

Clique no ícone "Unplug or eject hardware (Desconecte ou ejete o hardware)" na bandeja de tarefas.

2. Selecione "USB Mass Storage Device (Dispositivo de armazenamento em massa USB)"

ou "USB Disk (Disco USB)" e clique em "Stop (Parar)".

3. Clique em "OK."

4. Desconecte o cabo USB da câmera de vídeo com miniDV e do computador.

Se você desconectar o cabo USB do PC ou da câmera de vídeo durante a transferência de dados, a

•

transferência será interrompida e os dados poderão ser daniﬁcados. Se você conectar o cabo USB a um PC utilizando um HUB USB ou conectar simultaneamente o cabo USB

•

e outros dispositivos USB, pode ser que a câmera de vídeo não funcione corretamente. Nesse caso, remova todos os dispositivos USB do PC e tente fazer uma nova conexão.

Utilizando a função Disco removível

Esta função pode ser utilizada nos modos M.Cam e M.Player (M.Play). ➥ página 18.

•

Você pode facilmente transferir dados de um cartão de memória para um PC sem cartões adicionais por meio de

•

uma conexão USB.

1. Coloque o interruptor Selecione na posição CARD.

Pressione o botão MODE para deﬁnir o modo Camera (Cam) ( ) ou Player ( ).

3. Conecte uma das extremidades do cabo USB ao jaque USB da câmera de vídeo e a outra extremidade ao jaque

USB do computador.

4. Para veriﬁcar se o disco removível foi reconhecido corretamente, abra o Windows Explorer e localize-o.

Você pode copiar imagens de ﬁlme e foto para seu computador e reproduzi-las.

•
