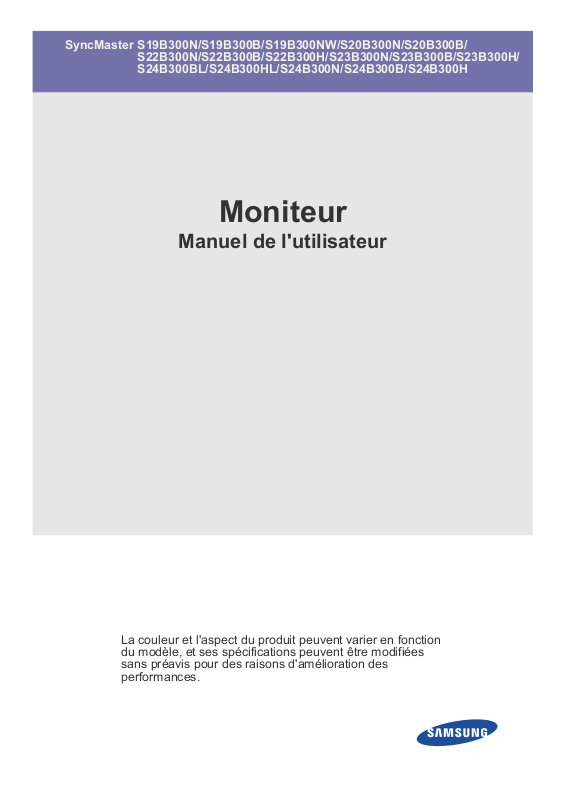

SAMSUNG S19B300B User Manual [fr]
SyncMaster S19B300N/S19B300B/S19B300NW/S20B300N/S20B300B/
S22B300N/S22B300B/S22B300H/S23B300N/S23B300B/S23B300H/
S24B300BL/S24B300HL/S24B300N/S24B300B/S24B300H
Moniteur
Manuel de l'utilisateur
La couleur et l'aspect du produit peuvent varier en fonction
du modèle, et ses spécifications peuvent être modifiées
sans préavis pour des raisons d'amélioration des
performances.
Table des matières
CONSIGNES DE SÉCURITÉ ESSENTIELLES
Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Conservation et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Nettoyage du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
INSTALLATION DE L'APPAREIL
Contenu de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Installation du pied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Connexion à un PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Branchement d'un câble HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Verrouillage Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
UTILISATION DE L'APPAREIL
Réglage de la résolution optimale . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-8
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-10
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-11
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-12
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-13
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-14
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-15
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-16
Tableau des modes de signal standard . . . . . . . . . . . . . . . . . . . . . . . 3-17
Installation du pilote de périphérique . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Boutons de commande de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
Utilisation du menu de réglage sur écran (OSD)
(On Screen Display, Affichage à l'écran) . . . . . . . . . . . . . . . . . . . 3-20
INSTALLATION DU LOGICIEL
Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
MagicTune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
DÉPANNAGE
Autodiagnostic du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Avant de contacter le service d'assistance . . . . . . . . . . . . . . . . . . . . . 5-2
Foire aux questions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
INFORMATIONS COMPLÉMENTAIRES
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-29
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-30
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-31
Fonction d'économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32
Comment contacter SAMSUNG dans le monde . . . . . . . . . . . . . . . . 6-33
Les bons gestes de mise au rebut de ce produit
(Déchets d’équipements électriques et électroniques) . . . . . . . 6-34
1 Consignes de sécurité essentielles
1-1 Avant de commencer
Icônes utilisées dans ce manuel
ICÔNE NOM SIGNIFICATION
Attention
Remarque Indique une astuce ou un conseil au sujet de l'utilisation d'une fonction.
Indique des situations où la fonction pourrait ne pas fonctionner ou où le réglage pourrait
être annulé.
Utilisation de ce manuel
• Lisez attentivement les consignes de sécurité avant d'utiliser ce cet appareil.
• Si un problème survient, reportez-vous à la section "Dépannage".
Avis de copyright
Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances.
Copyright © 2011 Samsung Electronics Co., Ltd. Tous droits réservés.
Le copyright de ce manuel est détenu par Samsung Electronics, Co., Ltd.
Le contenu de ce manuel ne peut être reproduit, distribué ou utilisé, en tout ou en partie, sous quelque forme que ce soit, sans
l'autorisation écrite de Samsung Electronics, Co., Ltd.
Le logo SAMSUNG et SyncMaster sont des marques déposées de Samsung Electronics, Co., Ltd.
Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation.
VESA, DPM et DDC sont des marques déposées de la Video Electronics Standard Association.
Le logo ENERGY STAR
Toutes les autres marques mentionnées dans le présent document appartiennent à leurs propriétaires respectifs.
®
est une marque déposée de l'Agence américaine pour l'environnement.
Consignes de sécurité essentielles 1-1
1-2 Conservation et entretien
Entretien des surfaces extérieures et de l'écran
Nettoyez l'appareil à l'aide d'un chiffon sec et doux.
• Ne nettoyez pas l'appareil au moyen d'un produit inflammable,
tel que du benzène ou du solvant, ni à l'aide d'un chiffon
humide. Vous pourriez provoquer une défaillance de l'appareil.
• Ne griffez pas l'écran à l'aide d'un ongle ni d’un objet pointu.
Vous pourriez rayer ou endommager l'appareil.
• Ne nettoyez pas l'appareil en projetant directement de l'eau
dessus.
La présence d'eau à l'intérieur de l'appareil présente un risque
d'incendie, d'électrocution ou de défaillance.
• En cas d'emploi d'un humidificateur supersonique, les
caractéristiques inhérentes du matériau peuvent entraîner
l'apparition d'une tache blanche à la surface du modèle brillant.
L'apparence et la couleur peuvent varier en fonction du
modèle.
Sécurisation de l'emplacement d'installation
• Respectez les distances requises entre le produit et d'autres objets (p. ex. murs) pour assurer une ventilation adéquate.
Le non-respect de cette consigne pourrait provoquer un incendie ou un problème avec le produit en raison de l'augmentation
de la température interne de ce dernier.
Installez le produit de manière à respecter les distances requises indiquées sur la figure.
L'aspect peut varier en fonction du produit.
Installation du produit sur un support
A propos des images persistantes
• L'affichage d'une image fixe pendant un long délai peut provoquer l'apparition d'une image ou d'une tache persistante sur
l'écran. Si vous laissez l'appareil inutilisé pendant un long moment, activez son mode d'économie d'énergie ou l'écran de
veille.
• En raison des contraintes technologiques du fabricant de l'écran, il se peut que les images générées par cet appareil
semblent plus claires ou plus sombres que la normale, d'environ 1 ppm (part par million) de pixel.
Nombre de sous-pixels par type d'écran : Nombre de sous-pixels = résolution horizontale max. x résolution verticale max. x 3
Exemple : Si la résolution maximale est de 1920 x 1080, le nombre de sous-pixels vaut 1920 x 1080 x 3 = 6.220.800.
1-2 Consignes de sécurité essentielles
1-3 Nettoyage du moniteur
Nettoyage du moniteur
• L'écran et l'extérieur du moniteur haute technologie se rayent facilement, prenez en soin. Pour nettoyer le moniteur, suivez la
procédure ci-dessous .
1. Eteignez le moniteur et le PC.
2. Débranchez le câble d'alimentation du moniteur.
Pour éviter tout choc électrique, débranchez le câble en le tenant par la prise et ne le touchez pas
avec des mains mouillées.
3. Essuyez le moniteur à l'aide d'un chiffon doux légérement humide ayant été essoré.
• N'utilisez pas d'agent nettoyant contenant de l'alcool ou des solvants, ou actif sur les
surfaces.
L'extérieur du moniteur risquerait de se décolorer ou craqueler et le revêtement du
panneau de se décoller.
• Veillez à ne pas pulvériser d'eau ou de produit de nettoyage directement sur le moniteur.
Le liquide risquerait, en effet, de pénétrer dans le moniteur et de provoquer un choc
électrique, un incendie ou une panne.
4. Nettoyez l'extérieur du moniteur à l'aide d'un chiffon doux et légèrement humidifié.
5. Rebranchez le câble sur le moniteur après le nettoyage.
6. Allumez le moniteur et le PC.
Instructions de stockage
• L'utilisation d'un brumisateur à ultrasons peut entraîner l'apparition de taches blanches sur les produits brillants.
Contactez le service client le plus proche (payant) pour nettoyer l'intérieur du moniteur.
Consignes de sécurité essentielles 1-3
1-4 Consignes de sécurité
Icônes utilisées pour les consignes de sécurité
ICÔNE NOM SIGNIFICATION
Avertissement
Attention
Le non-respect des instructions accompagnées de ce symbole peut entraîner des dommages corporels graves, voire mortels.
Le non-respect des instructions accompagnées de ce symbole peut entraîner des dommages corporels ou matériels.
Signification des symboles
Ne pas exécuter. A exécuter.
Ne pas démonter.
Ne pas toucher.
Le cordon d'alimentation doit être débranché
de la prise murale.
Mise à la terre requise pour éviter tout risque
d'électrocution.
Alimentation électrique
L'image du produit utilisée dans les illustrations suivantes pour référence peut différer du produit réel.
Avertissement
Evitez d'utiliser une fiche, un cordon ou une
prise d'alimentation endommagé.
• Cela pourrait provoquer un choc
électrique ou un incendie.
Evitez de brancher ou de débrancher l'alimentation électrique si vous avez les mains
humides.
• Cela engendrerait un risque
d'électrocution.
Veillez à brancher le cordon d'alimentation
à une prise murale avec mise à la terre
(pour équipements d'isolation de classe 1
uniquement).
• Cela pourrait provoquer un choc
électrique ou une blessure.
Tenez le cordon d'alimentation et l'appareil
éloigné de tout système de chauffage.
• Cela pourrait provoquer un choc
électrique ou un incendie.
Evitez de brancher plusieurs appareils électriques sur une même prise murale.
• Le non-respect de cette consigne
pourrait entraîner un risque d'incendie
en raison de la surchauffe de la prise
murale.
Branchez solidement le cordon d'alimentation.
• Le non-respect de cette consigne risque
de provoquer un incendie.
Evitez de plier ou de tordre excessivement
le cordon d'alimentation, ainsi que de placer
des objets lourds dessus.
• Le cordon d'alimentation pourrait être
endommagé, ce qui pourrait entraîner
un risque d'électrocution ou d'incendie.
Si les broches du cordon d'alimentation ou
de la prise murale sont couvertes de poussière, essuyez-les à l'aide d'un chiffon sec.
• Le non-respect de cette consigne risque
de provoquer un incendie.
1-4 Consignes de sécurité essentielles
Attention
Installation
Avertissement
Evitez de débrancher la prise électrique
lorsque l'appareil fonctionne.
• Vous risqueriez d'endommager le
produit en raison d'un choc électrique.
Lorsque vous débranchez le cordon d'alimentation de la prise murale, veillez à le
tenir par la prise et pas par le cordon.
• Cela pourrait provoquer un choc
électrique ou un incendie.
Veillez à n'employer que le cordon d'alimentation fourni par notre société. N'utilisez pas
le cordon d'alimentation d'un autre appareil
électrique.
• Cela pourrait provoquer un choc
électrique ou un incendie.
Branchez le cordon d'alimentation à une
prise murale aisément accessible.
• Si un problème survient sur l'appareil,
vous devez débrancher le le cordon
d'alimentation afin de couper totalement
l'alimentation électrique. Le bouton de
mise hors tension de l'appareil ne
permet pas de couper totalement
l'alimentation électrique.
Evitez de poser des bougies, des produits
insectifuges ou des cigarettes allumées sur
l'appareil, ainsi que d'installer l'appareil à
proximité d'un système de chauffage.
• Le non-respect de cette consigne risque
de provoquer un incendie.
Evitez d'installer l'appareil dans un endroit
mal ventilé, tel qu'une bibliothèque ou un
placard.
• Le non-respect de cette consigne
pourrait entraîner un risque d'incendie
en raison d'une surchauffe interne.
Tenez les sacs en plastique emballant
l'appareil hors de portée des enfants.
• Un enfant pourrait placer un tel sac sur
sa tête et risquer d'étouffer.
Demandez à un technicien ou à une société
spécialisée d'installer l'appareil si vous voulez le fixer à un mur.
• Le non-respect de cette consigne risque
de provoquer une blessure.
• Veillez à employer la fixation murale
appropriée.
Installez l'appareil à au moins 10 cm du mur
afin de garantir son aération.
• Le non-respect de cette consigne
pourrait entraîner un risque d'incendie
en raison d'une surchauffe interne.
Evitez d'installe l'appareil à un endroit instable ou exposé à des vibrations excessives,
comme sur une étagère instable ou inclinée.
• L'appareil risquerait de tomber et d'être
endommagé ou de provoquer des
dommages corporels.
• Si vous utilisez l'appareil à un endroit
exposé à des vibrations excessives, il
risque de subir une défaillance ou de
provoquer un incendie.
Consignes de sécurité essentielles 1-4
Evitez d'installer l'appareil dans un endroit
exposé à la poussière, à l'humidité (sauna),
à l'huile, à la fumée ou à l'eau (gouttes de
pluie, par exemple), ou encore dans un
véhicule.
• Cela engendrerait un risque
Installez l'appareil hors de portée des
enfants.
• Si un enfant manipule l'appareil, celui-ci
• Comme l'avant de l'appareil est sa partie
Attention
d'électrocution ou d'incendie.
risque de tomber et de le blesser.
la plus lourde, installez-le sur une
surface plane et stable.
Evitez d'installer l'appareil à un endroit
exposé à la lumière directe du soleil, ou
près d'une source de chaleur telle qu'une
cheminée ou un radiateur.
• Le non-respect de cette consigne
pourrait réduire la durée de vie de
l'appareil ou provoquer un incendie.
Ne laissez pas tomber l'appareil lorsque
vous le déplacez.
• Vous pourriez provoquer une défaillance
de l'appareil ou vous blesser.
Lorsque vous installez l'appareil sur une
console ou une étagère, veillez à ce que
l'avant de l'appareil ne dépasse pas de
celle-ci.
• L'appareil risquerait de tomber et d'être
endommagé ou de provoquer des
dommages corporels.
• Veillez à employer une armoire ou une
étagère adaptée à la taille de l'appareil.
Si l'appareil est installé à un endroit où les
conditions d'utilisation varient considérablement, l'environnement risque de provoquer
un grave problème de qualité. Dans ce cas,
n'installez l'appareil qu'après avoir consulté
l'un de nos techniciens à ce sujet.
• Les endroits exposés à de la poussière
microscopique, à des produits
chimiques, à des températures trop
hautes ou trop basses, à un haut degré
d'humidité, comme un aéroport ou une
gare, où l'appareil est constamment
utilisé pendant longtemps, etc.
Ne placez pas l'appareil directement face
vers le bas sur le sol.
• Vous risqueriez d'endommager l'écran
ou l'appareil.
Lorsque vous abaissez l'appareil, manipulez-le avec précaution.
• Le non-respect de cette consigne
pourrait provoquer une défaillance de
l'appareil ou une blessure.
1-4 Consignes de sécurité essentielles
Utilisation
Avertissement
L'appareil emploie un courant à haute tension. Vous ne devez donc jamais démonter,
réparer ou modifier l'appareil.
• Cela pourrait provoquer un incendie ou
un choc électrique.
• Si l'appareil doit être réparé, contactez
un centre de service.
Si l'appareil produit un bruit anormal, ou s'il
dégage une odeur de brûlé ou de la fumée,
débranchez immédiatement le cordon d'alimentation et contactez un centre de service.
• Cela pourrait provoquer un choc
électrique ou un incendie.
Si vous laissez tomber l'appareil ou si son
boîtier est endommagé, éteignez-le et
débranchez le cordon d'alimentation.
Contactez un centre de service.
• Cela pourrait provoquer un incendie ou
un choc électrique.
Lorsque vous nettoyez l'appareil, ne projetez pas directement de l'eau sur ses pièces.
• Veillez à ce que de l'eau ne s'infiltre pas
dans l'appareil.
• Le non-respect de cette consigne
pourrait provoquer une défaillance de
l'appareil ou une blessure.
Ne laissez pas des enfants se suspendre à
l'appareil ou grimper dessus.
• L'appareil risquerait de tomber, ce qui
provoquerait une blessure, voire être
mortel.
Evitez de poser des objets tels que des
jouets ou des biscuits sur le dessus de
l'appareil.
• Si un enfant se suspend à l'appareil
pour tenter de prendre un tel objet, celuici peut tomber, tout comme l'appareil, et
provoquer des blessures
potentiellement mortelles.
En cas d'orage, débranchez le cordon d'alimentation et ne touchez en aucun cas le
câble d'antenne, car une telle situation est
dangereuse.
• Cela pourrait provoquer un choc
électrique ou un incendie.
Evitez de déplacer l'appareil en tirant sur le
cordon d'alimentation ou sur le câble
d'antenne.
• Le non-respect de cette consigne
pourrait endommager le câble et
entraîner un risque d'électrocution ou
d'incendie, ou une défaillance de
l'appareil.
Evitez de soulever l'appareil et de le déplacer en tirant sur le cordon d'alimentation ou
sur le câble de signal.
• Le non-respect de cette consigne
pourrait endommager le câble et
entraîner un risque d'électrocution ou
d'incendie, ou une défaillance de
l'appareil.
Evitez de laisser tomber un objet sur le produit ou de le heurter.
• Cela pourrait provoquer un choc
électrique ou un incendie.
En cas de fuite de gaz, ne touchez pas
l'appareil ou le cordon d'alimentation, et
ventilez immédiatement la pièce.
• Une étincelle pourrait provoquer une
explosion ou un incendie.
• En cas d'orage, ne touchez pas le
cordon d'alimentation ni le câble
d'antenne.
Evitez d'utiliser ou de poser des aérosols ou
objets inflammables à proximité de l'appareil.
• Cela engendrerait un risque d'explosion
ou d'incendie.
Consignes de sécurité essentielles 1-4
Evitez d'obstruer les fentes d'aération en
plaçant une nappe ou un rideau devant.
• Le non-respect de cette consigne
pourrait entraîner un risque d'incendie
en raison d'une surchauffe interne.
Evitez de poser de récipient contenant un
liquide (vase, pot de fleurs, boissons, cosmétiques, médicaments) ni d'objets métalliques au-dessus de l'appareil.
• Si de l'eau ou des corps étrangers
pénètrent dans l'appareil, éteignez-le,
débranchez le cordon d'alimentation et
contactez un centre de service.
• Le non-respect de cette consigne
pourrait provoquer une défaillance de
l'appareil, un choc électrique ou un
incendie.
Evitez d'insérer des objets métalliques, tels
que des baguettes, des pièces de monnaie
ou des épingles à cheveux, ni des objets
inflammables, à l'intérieur de l'appareil (fentes d'aération, ports, etc.).
• Si de l'eau ou des corps étrangers
pénètrent dans l'appareil, éteignez-le,
débranchez le cordon d'alimentation et
contactez un centre de service.
• Le non-respect de cette consigne
pourrait provoquer une défaillance de
l'appareil, un choc électrique ou un
incendie.
Attention
L'affichage d'une image fixe pendant un
long délai peut provoquer l'apparition d'une
image ou d'une tache persistante sur
l'écran.
• Si vous laissez l'appareil inutilisé
Réglez la résolution et la fréquence appropriées pour l'appareil.
• Le non-respect de cette consigne risque
Ne placez pas l'adaptateur au-dessus d'un
autre adaptateur.
• Le non-respect de cette consigne risque
Enlevez l'emballage en plastique de l'adaptateur avant de l'utiliser.
• Le non-respect de cette consigne risque
pendant un long moment, activez son
mode d'économie d'énergie ou réglez
l'écran de veille en mode « image
animée ».
de provoquer de la fatigue oculaire.
de provoquer un incendie.
de provoquer un incendie.
Lorsque l'appareil est inutilisé pendant un
long moment, par exemple quand vous
vous absentez, débranchez le cordon d'alimentation de la prise murale.
• Dans le cas contraire, une accumulation
de poussière pourrait provoquer une
surchauffe ou un court-circuit, ce qui
présente un risque d'incendie ou
d'électrocution.
Evitez de retourner l'appareil et de le déplacer en tenant uniquement son pied.
• L'appareil risquerait de tomber et d'être
endommagé ou de provoquer des
dommages corporels.
Tenez l'adaptateur éloigné de toute autre
source de chaleur.
• Le non-respect de cette consigne risque
de provoquer un incendie.
Placez toujours l'adaptateur dans une zone
bien ventilée.
1-4 Consignes de sécurité essentielles
Veillez à ce que l'adaptateur n'entre pas en
contact avec de l'eau afin qu'il ne soit pas
mouillé.
• Ceci pourrait provoquer un
dysfonctionnement, un choc électrique
ou un incendie. N'utilisez pas
l'adaptateur à proximité d'un plan d'eau
ou à l'extérieur, et ce, tout
particulièrement lorsqu'il pleut ou qu'il
neige. Veillez également à ne pas
mouiller l'adaptateur lorsque vous
nettoyez le sol à l'eau.
Ne regardez pas l'appareil de trop près pendant un long moment, car vous risqueriez
de subir des troubles oculaires permanents.
Evitez d'employer un humidificateur ou un
appareil de cuisson à proximité de l'appareil.
• Cela pourrait provoquer un choc
électrique ou un incendie.
L'écran chauffe lorsqu'il est utilisé pendant
une longue période. Evitez donc de toucher
l'appareil.
Faites preuve de prudence lors du réglage
de l'angle de l'appareil ou de la hauteur du
pied.
• Vous pourriez vous blesser en vous
coinçant un doigt ou la main.
• Si l'appareil est incliné de manière
excessive, celui-ci risque de tomber et
de provoquer des dommages corporels.
Position appropriée lors de l'utilisation de l'appareil
Il importe de laisser vos yeux se reposer (5
minutes par heure) lorsque vous regardez
le moniteur de l'appareil pendant un long
moment.
• Vous réduirez ainsi votre fatigue
oculaire.
Conservez les petits accessoires hors de
portée des enfants.
Evitez de poser un objet lourd sur l'appareil.
• Le non-respect de cette consigne
pourrait provoquer une défaillance de
l'appareil ou une blessure.
Veillez à adopter une position appropriée lorsque vous utilisez l'appareil.
• Le dos doit être droit.
• Regardez l'écran depuis une distance de 45 à 50 cm. Faites face à l'écran et placez-le en
dessous du niveau des yeux.
• Réglez l'angle de l'appareil de façon à ce qu'aucune lumière ne soit réfléchie sur l'écran.
• Vos coudes doivent former un angle droit et vos bras être de niveau avec le dos de la
main.
• Vos coudes doivent former un angle droit.
• Posez les talons à plat sur le sol tout en décrivant, avec les genoux, un angle de 90 degrés
ou plus. Positionnez vos bras de façon à ce qu'ils se trouvent en dessous du niveau de
votre cœur.
Consignes de sécurité essentielles 1-4
2 Installation de l'appareil
2-1 Contenu de l'emballage
• Déballez l'appareil et vérifiez si vous disposez bien des éléments suivants.
• Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieurement.
Moniteur
CONTENU
Garantie de l'appareil
Manuel d'installation
(Non disponible partout)
Manuel de l'utilisateur Support
Connecteur pour pied Adaptateur c.c. Cordon d'alimentation
OPTION
Câble HDMI Câble HDMI vers DVI Câble D-Sub Câble DVI
Les câbles fournis peuvent varier selon le produit acheté.
2-1 Installation de l'appareil
2-2 Installation du pied
Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.
Insérez le connecteur du pied dans le pied, dans le sens indiqué sur l'illustration.
Vérifiez que le connecteur du pied est correctement branché.
Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit
solidement fixé.
Posez un chiffon doux sur la table, afin de protéger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.
Soutenez le corps de l'appareil à l'aide d'une main comme le montre l'illustration.
Poussez le pied monté dans le corps de l'appareil, dans le sens de la flèche, comme le
montre l'illustration.
Installation de l'appareil 2-2
- Attention
Evitez de soulever l'appareil en le tenant uniquement par le pied.
Le désassemblage s'effectue dans l’ordre inverse à celui de l'assemblage.
2-2 Installation de l'appareil
2-3 Connexion à un PC
L'élément de connexion peut varier en fonction du modèle.
1. Branchez l'appareil à un PC conformément à la sortie vidéo prise en charge par le PC.
• Lorsque la carte graphique comporte une sortie D-Sub (<Analogique>)
• Connectez le port [RGB IN ] de l'appareil au port [D-SubD-Sub] du PC à l'aide du câble D-Sub.
• Lorsque la carte graphique comporte une sortie DVI (Digital)
• Connectez le port [DVI IN ] de l'appareil au port [DVI] du PC à l'aide du câble DVI.
La DVI IN borne est fournie uniquement avec les modèles numériques (DVI).
• Connectez le port [HDMI IN] de l'appareil au port [DVI] du PC à l'aide du câble HDMI vers DVI.
Installation de l'appareil 2-3
Le terminal [HDMI IN] n'est fourni que sur les modèles HDMI.
2. Connectez l'adaptateur d'alimentation au port [DC] situé à l'arrière de l'appareil. Branchez le cordon d'alimentation sur
l'adaptateur et la prise murale.
La tension d'entrée est adaptée automatiquement.
Une fois l'appareil connecté au PC, vous pouvez l'allumer et l'utiliser.
2-3 Installation de l'appareil
2-4 Branchement d'un câble HDMI
Connectez la borne de sortie HDMI de votre périphérique de sortie numérique au port [HDMI IN] du produit à l’aide d’un câble
HDMI.
Le terminal HDMI IN n'est fourni que sur les modèles HDMI.
Installation de l'appareil 2-4
2-5 Verrouillage Kensington
Un verrouillage Kensington est un dispositif antivol qui permet de verrouiller l'appareil, de manière à pouvoir l'utiliser en toute
sécurité dans un lieu public. La forme et l'utilisation du dispositif de verrouillage pouvant varier selon le modèle et le fabricant,
consultez le manuel de l'utilisateur du dispositif pour plus d'informations.
Vous devez acheter le verrou Kensington séparément.
Pour verrouiller le moniteur, procédez comme suit :
1. Enroulez le câble de verrouillage Kensington autour d'un objet massif fixe comme un bureau ou une chaise.
2. Glissez l'extrémité du câble avec le verrou attaché au travers de l'extrémité en boucle du câble de verrouillage Kensington.
3. Insérez le dispositif de verrouillage dans le verrou Kensington du moniteur ( ).
4. Fermez le verrou ( ).
• Ces instructions ne sont que générales. Pour des instructions exactes, consultez le manuel de l'utilisateur fourni avec le
dispositif de verrouillage.
• Vous pouvez acquérir le dispositif de verrouillage dans un magasin d'électronique, une boutique en ligne ou notre
centre de service.
2-5 Installation de l'appareil
3 Utilisation de l'appareil
3-1 Réglage de la résolution optimale
Lorsque vous allumez l'appareil pour la première fois, un message relatif au réglage de la résolution optimale s'affiche à l'écran.
Choisissez une langue et la résolution désirée.
▲/▼ : vous pouvez sélectionner la langue à l'aide de ces boutons.
MENU : Si vous appuyez sur ce bouton, le message disparaît.
• Ce message s'affiche 3 fois si la résolution optimale n'est pas sélectionnée.
• Pour régler la résolution optimale
• Lorsque le PC est éteint, branchez l'appareil au PC, puis allumez-le.
• Cliquez avec le bouton droit sur le bureau et sélectionnez Propriétés dans le menu contextuel.
• Dans l'onglet Paramètres, réglez la résolution optimale.
Utilisation de l'appareil 3-1
3-2 Tableau des modes de signal standard
Ce produit offre la meilleure qualité d'image avec les paramètres de résolution optimaux. La résolution optimale dépend de
la taille de l'écran.
La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est
recommandé de régler la résolution sur une valeur optimale pour l'appareil.
Si le signal provenant du PC correspond à l'un des modes de signal standard suivants, l'écran se règle automatiquement.
Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous
tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.
S19B300N
MODE
D'AFFICHAGE
FRÉQUENCE
HORIZONTALE
(KHZ )
FRÉQUENCE
VERTICALE (HZ)
FRÉQUENCE
D'HORLOGE (MHZ )
POLARITÉ
SYNCHRONISÉE (H/
V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1280 x 720 45,000 60,000 74,250 +/+
VESA, 1366 x 768 47,712 59,790 85,500 +/+
Fréquence horizontale
Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La
réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.
Fréquence verticale
Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce
qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.
3-2 Utilisation de l'appareil
3-3 Tableau des modes de signal standard
Ce produit offre la meilleure qualité d'image avec les paramètres de résolution optimaux. La résolution optimale dépend de
la taille de l'écran.
La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est
recommandé de régler la résolution sur une valeur optimale pour l'appareil.
Si le signal provenant du PC correspond à l'un des modes de signal standard suivants, l'écran se règle automatiquement.
Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous
tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.
S19B300B
MODE
D'AFFICHAGE
FRÉQUENCE
HORIZONTALE
(KHZ )
FRÉQUENCE
VERTICALE (HZ)
FRÉQUENCE
D'HORLOGE (MHZ )
POLARITÉ
SYNCHRONISÉE (H/
V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1280 x 720 45,000 60,000 74,250 +/+
VESA, 1366 x 768 47,712 59,790 85,500 +/+
Fréquence horizontale
Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La
réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.
Fréquence verticale
Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce
qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.
Utilisation de l'appareil 3-3
3-4 Tableau des modes de signal standard
Ce produit offre la meilleure qualité d'image avec les paramètres de résolution optimaux. La résolution optimale dépend de
la taille de l'écran.
La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est
recommandé de régler la résolution sur une valeur optimale pour l'appareil.
Si le signal provenant du PC correspond à l'un des modes de signal standard suivants, l'écran se règle automatiquement.
Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous
tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.
S19B300NW
MODE
D'AFFICHAGE
FRÉQUENCE
HORIZONTALE
(KHZ )
FRÉQUENCE
VERTICALE (HZ)
FRÉQUENCE
D'HORLOGE (MHZ )
POLARITÉ
SYNCHRONISÉE (H/
V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 X 720 45,000 60,000 74,250 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1440 x 900 70,635 74,984 136,750 -/+
VESA, 1600 X 900 60,000 60,000 108,000 +/+
Fréquence horizontale
Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La
réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.
Fréquence verticale
Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce
qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.
3-4 Utilisation de l'appareil
3-5 Tableau des modes de signal standard
Ce produit offre la meilleure qualité d'image avec les paramètres de résolution optimaux. La résolution optimale dépend de
la taille de l'écran.
La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est
recommandé de régler la résolution sur une valeur optimale pour l'appareil.
Si le signal provenant du PC correspond à l'un des modes de signal standard suivants, l'écran se règle automatiquement.
Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous
tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.
S20B300N
MODE
D'AFFICHAGE
FRÉQUENCE
HORIZONTALE
(KHZ )
FRÉQUENCE
VERTICALE (HZ)
FRÉQUENCE
D'HORLOGE (MHZ )
POLARITÉ
SYNCHRONISÉE (H/
V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 X 720 45,000 60,000 74,250 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1440 x 900 70,635 74,984 136,750 -/+
VESA, 1600 X 900 60,000 60,000 108,000 +/+
Fréquence horizontale
Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La
réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.
Fréquence verticale
Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce
qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.
Utilisation de l'appareil 3-5
3-6 Tableau des modes de signal standard
Ce produit offre la meilleure qualité d'image avec les paramètres de résolution optimaux. La résolution optimale dépend de
la taille de l'écran.
La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est
recommandé de régler la résolution sur une valeur optimale pour l'appareil.
Si le signal provenant du PC correspond à l'un des modes de signal standard suivants, l'écran se règle automatiquement.
Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous
tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.
S20B300B
MODE
D'AFFICHAGE
FRÉQUENCE
HORIZONTALE
(KHZ )
FRÉQUENCE
VERTICALE (HZ)
FRÉQUENCE
D'HORLOGE (MHZ )
POLARITÉ
SYNCHRONISÉE (H/
V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 X 720 45,000 60,000 74,250 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1440 x 900 70,635 74,984 136,750 -/+
VESA, 1600 X 900 60,000 60,000 108,000 +/+
Fréquence horizontale
Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La
réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.
Fréquence verticale
Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce
qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.
3-6 Utilisation de l'appareil
3-7 Tableau des modes de signal standard
Ce produit offre la meilleure qualité d'image avec les paramètres de résolution optimaux. La résolution optimale dépend de
la taille de l'écran.
La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est
recommandé de régler la résolution sur une valeur optimale pour l'appareil.
Si le signal provenant du PC correspond à l'un des modes de signal standard suivants, l'écran se règle automatiquement.
Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous
tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.
S22B300N
MODE
D'AFFICHAGE
FRÉQUENCE
HORIZONTALE
(KHZ )
FRÉQUENCE
VERTICALE (HZ)
FRÉQUENCE
D'HORLOGE (MHZ )
POLARITÉ
SYNCHRONISÉE (H/
V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 X 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 X 720 45,000 60,000 74,250 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1600 X 900 60,000 60,000 108,000 +/+
VESA, 1680 X 1050 65,290 59,954 146,250 -/+
VESA, 1920 X 1080 67,500 60,000 148,500 +/+
Fréquence horizontale
Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La
réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.
Fréquence verticale
Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce
qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.
Utilisation de l'appareil 3-7
3-8 Tableau des modes de signal standard
Ce produit offre la meilleure qualité d'image avec les paramètres de résolution optimaux. La résolution optimale dépend de
la taille de l'écran.
La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est
recommandé de régler la résolution sur une valeur optimale pour l'appareil.
Si le signal provenant du PC correspond à l'un des modes de signal standard suivants, l'écran se règle automatiquement.
Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous
tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.
S22B300B
MODE
D'AFFICHAGE
FRÉQUENCE
HORIZONTALE
(KHZ )
FRÉQUENCE
VERTICALE (HZ)
FRÉQUENCE
D'HORLOGE (MHZ )
POLARITÉ
SYNCHRONISÉE (H/
V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 X 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 X 720 45,000 60,000 74,250 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1600 X 900 60,000 60,000 108,000 +/+
VESA, 1680 X 1050 65,290 59,954 146,250 -/+
VESA, 1920 X 1080 67,500 60,000 148,500 +/+
Fréquence horizontale
Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La
réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.
Fréquence verticale
Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce
qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.
3-8 Utilisation de l'appareil
3-9 Tableau des modes de signal standard
Ce produit offre la meilleure qualité d'image avec les paramètres de résolution optimaux. La résolution optimale dépend de
la taille de l'écran.
La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est
recommandé de régler la résolution sur une valeur optimale pour l'appareil.
Si le signal provenant du PC correspond à l'un des modes de signal standard suivants, l'écran se règle automatiquement.
Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous
tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique.
S22B300H
MODE
D'AFFICHAGE
FRÉQUENCE
HORIZONTALE
(KHZ )
FRÉQUENCE
VERTICALE (HZ)
FRÉQUENCE
D'HORLOGE (MHZ )
POLARITÉ
SYNCHRONISÉE (H/
V)
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 X 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 X 720 45,000 60,000 74,250 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1600 X 900 60,000 60,000 108,000 +/+
VESA, 1680 X 1050 65,290 59,954 146,250 -/+
VESA, 1920 X 1080 67,500 60,000 148,500 +/+
Fréquence horizontale
Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La
réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz.
Fréquence verticale
Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce
qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz.
Utilisation de l'appareil 3-9
