Samsung RF65A977FSR User guide [en, de, el, fr, nl +5]

User servicing manual

MODEL CODE: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. You can check where to buy replacement parts at http://samsung.com/support

2. Visit the part purchase site and enter the model code of your product to check the parts

available for purchase. The model code is labelled on the outer side of your product.

- You can check the model code and version on the barcode label at the bottom left of
the product.

3. For replacement parts, make sure the part name matches that of the illustration in this
manual.

- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and

hinges.

NOTE

Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certied
service provider will not be covered by the warranty.

CAUTION

• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.

• Replacing hinges requires extreme caution because it involves detaching the door.

• Be sure to wear safety gloves while making repairs.

English

RF9000A_User-servicing-manual_26lang.indb 1 2021-01-14  2:03:06

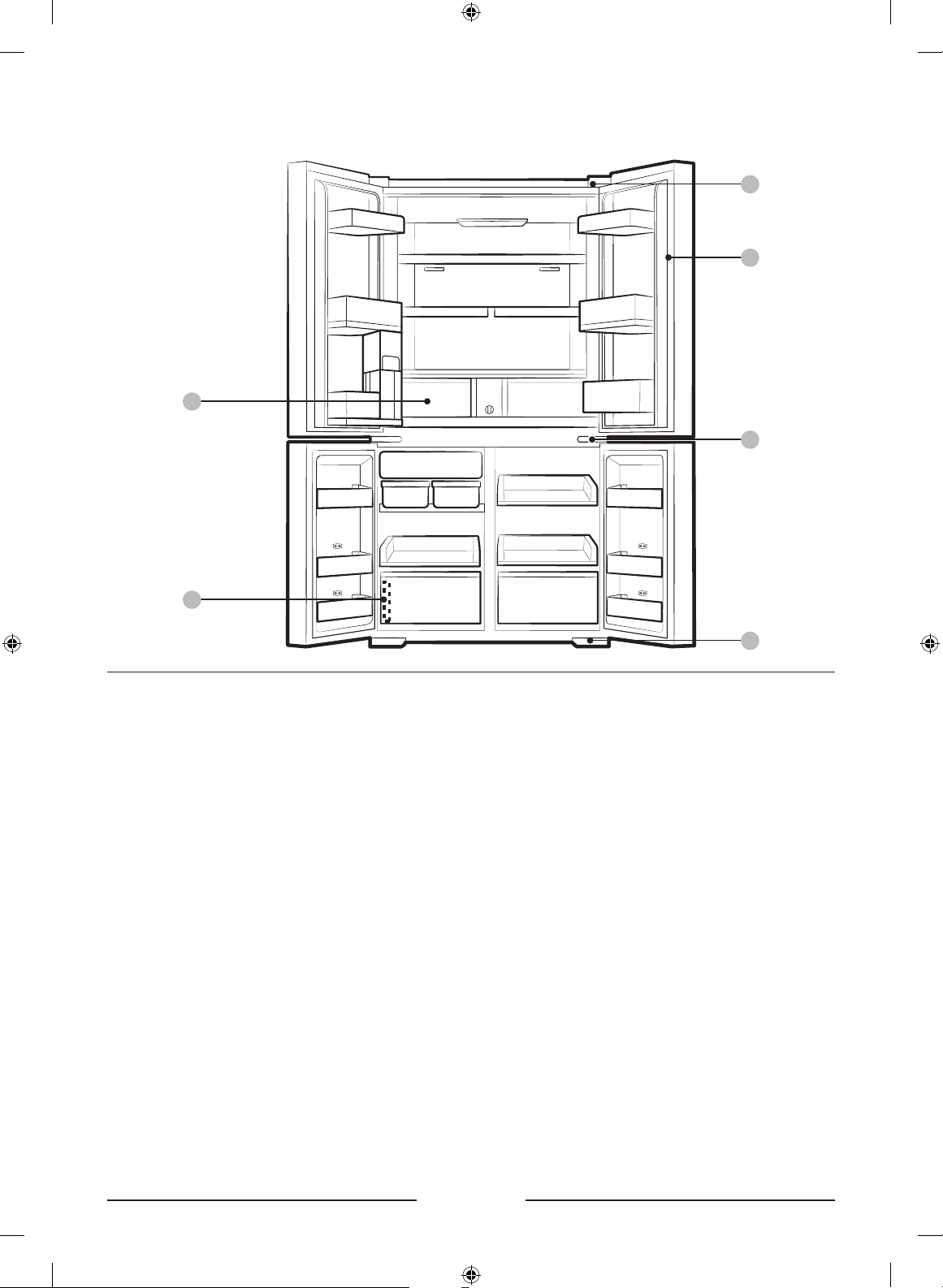

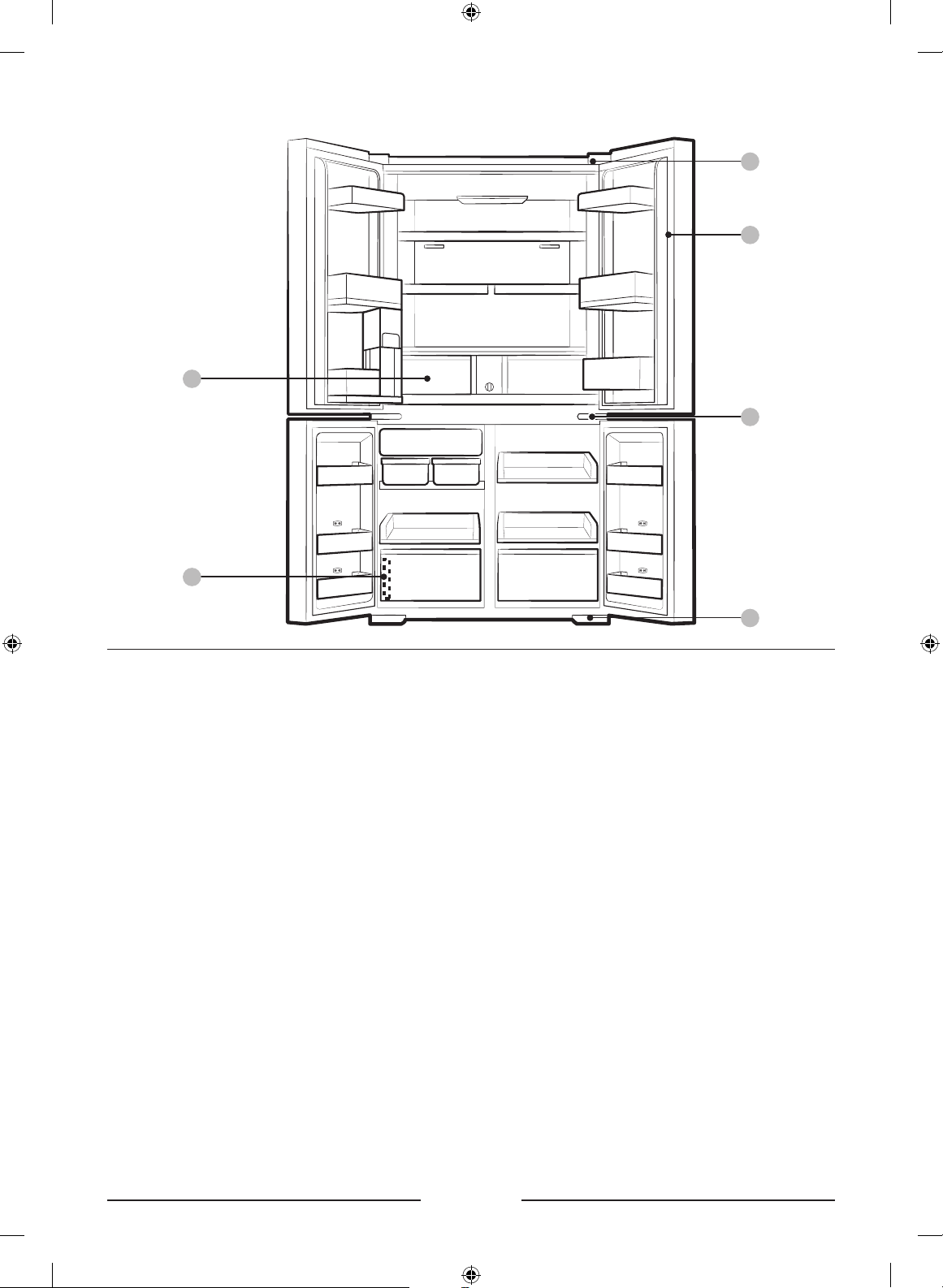

The actual image and provided parts of the refrigerator may differ, depending on the model
and the country.

01

02

04

03

06

01 Top hinge 02 Gasket

03 Hinge Mid 04 Drawer

05 Hinge Low 06 Barcode label

05

English

RF9000A_User-servicing-manual_26lang.indb 2 2021-01-14  2:03:06

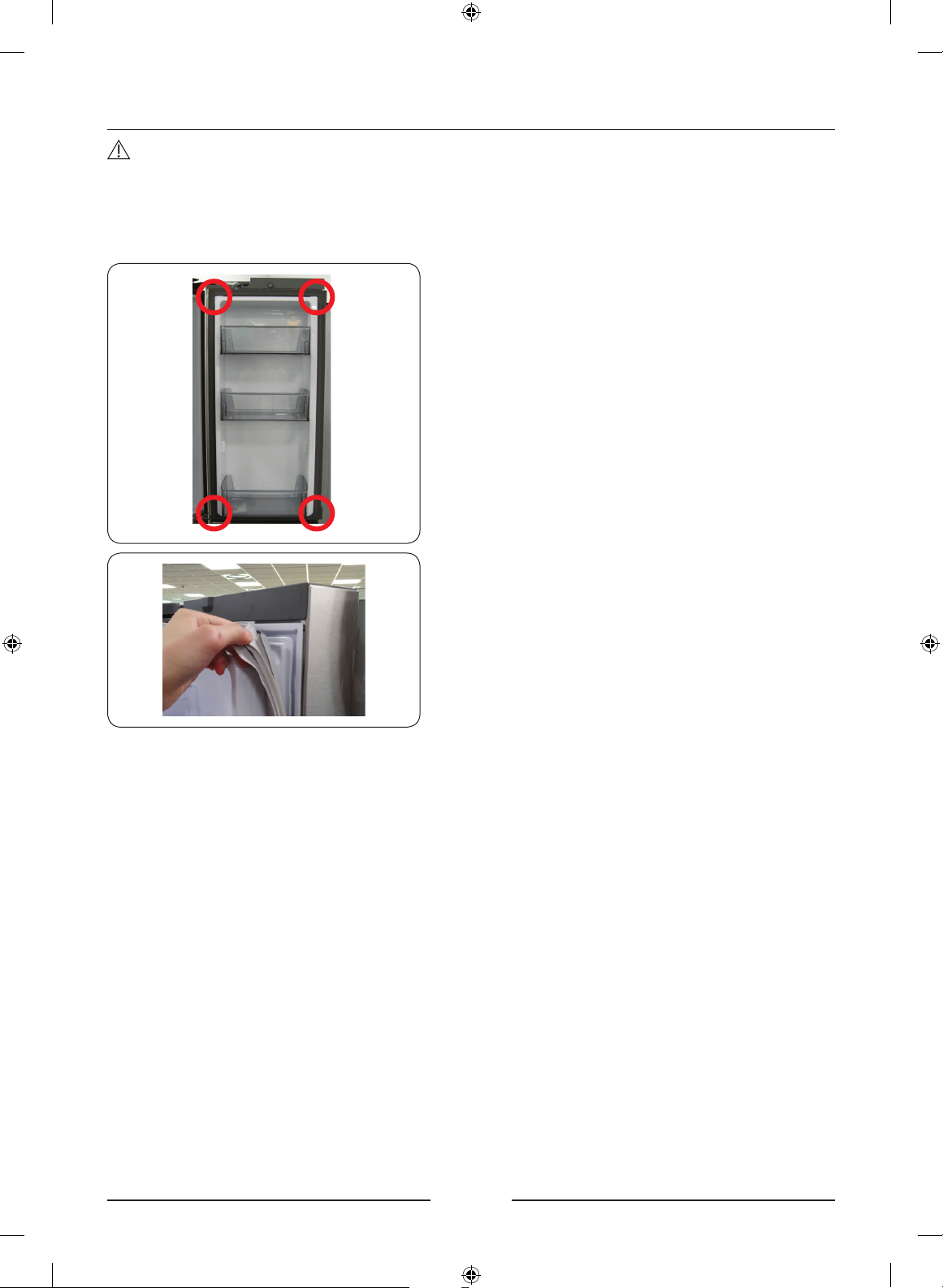

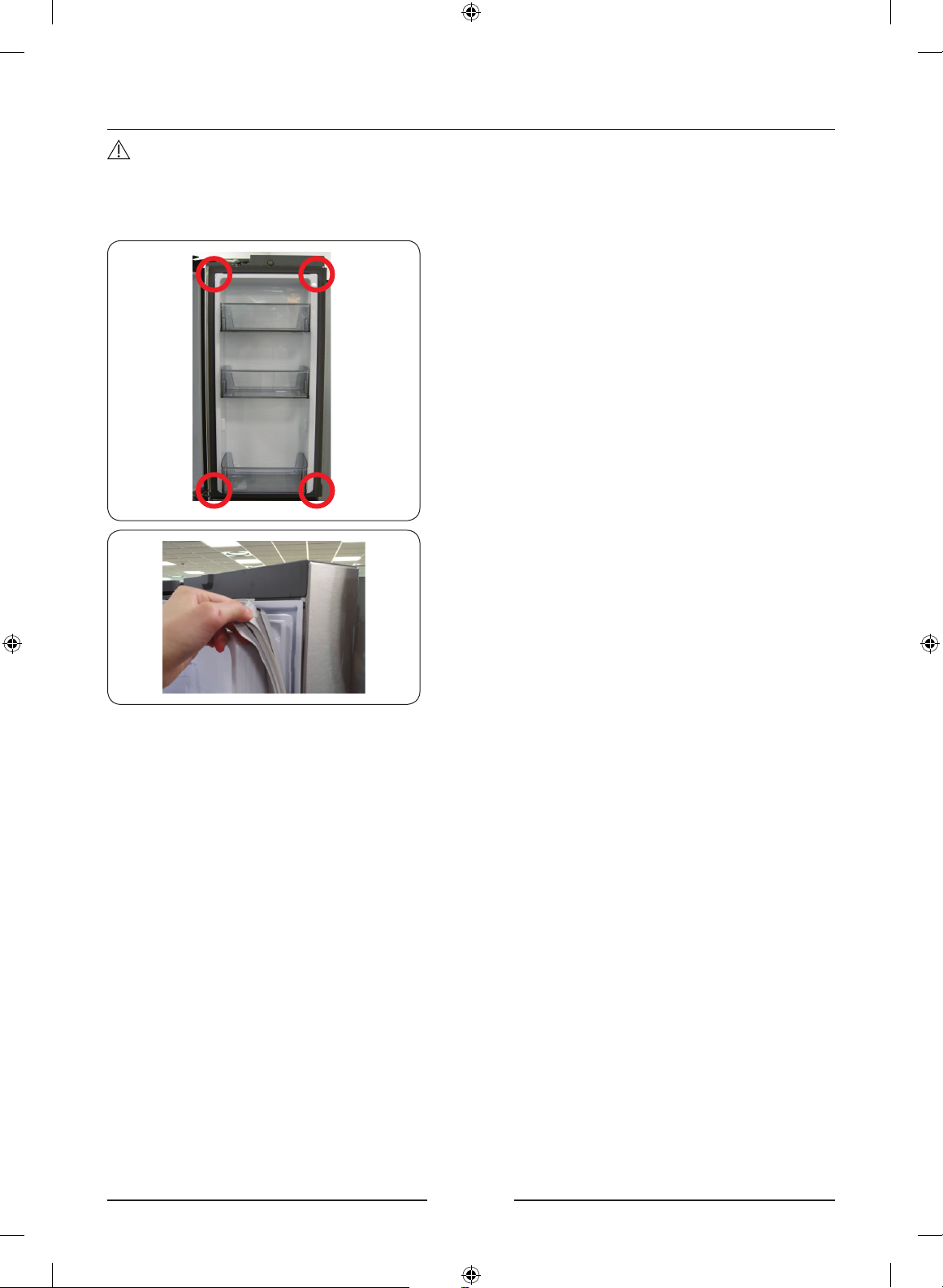

Gasket replacement

CAUTION

Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.

To remove the gasket

Open the door and remove the gasket from
the door.

To replace the gasket

Attach a new gasket to the refrigerator door. Make sure there is no gap between the new
gasket and the door.

English

RF9000A_User-servicing-manual_26lang.indb 3 2021-01-14  2:03:06

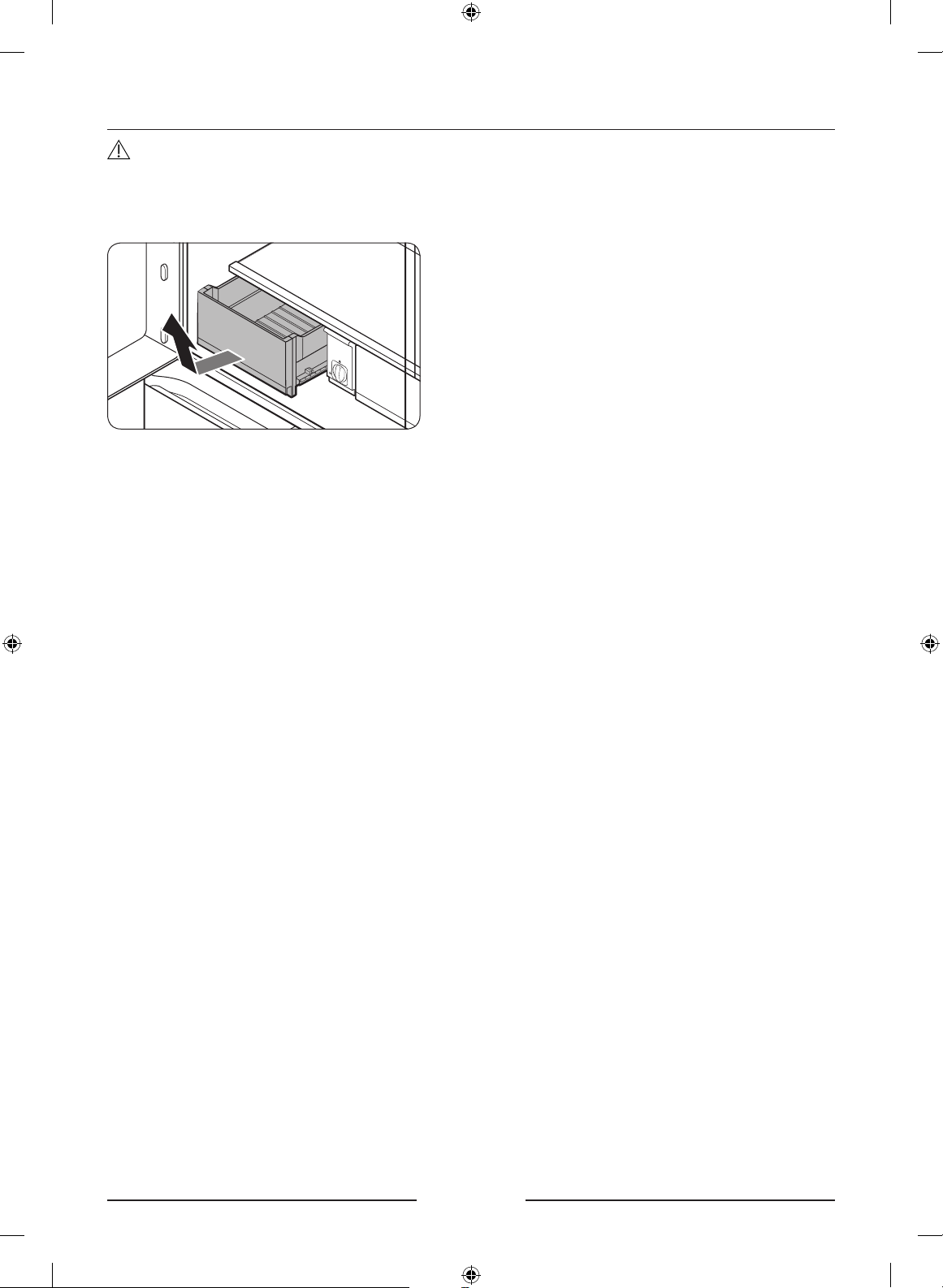

Drawer replacement

CAUTION

Check that the drawer is inserted properly into the rail during assembly.

To remove the drawers

Gently lift up the front of the drawer and
slide out.

• We recommend that you remove the door
bins before removing the drawer. This is to
prevent damage to the door bins.

• To reinsert, insert the drawer into the
frame rails and then slide inward.

To reattach the drawers

Reattaching the drawers follows the reverse order of their respective removal steps

English

RF9000A_User-servicing-manual_26lang.indb 4 2021-01-14  2:03:07

Hinge replacement

To replace the hinges, you must remove the doors rst.

CAUTION

• When removing the doors, take extreme caution because the doors are heavy.

• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent
scratches on the door when you place the doors down.

• As the hinges must be handled carefully and replaced by two or more persons, we
recommend you to call for professional technical service.

• If you remove the hinge without holding the door, the door may fall and cause injury.

• Ensure that the shaft is rmly tightened on the hinge.

• Check that the hinge is rmly attached to the cabinet.

• Make sure the wire connectors are connected properly.

• Be careful not to damage the wires when fastening the top cover.

WARNING

• Tilting/laying the refrigerator requires a minimum of 2 people.

• Disconnect the power cord before reversing the doors.

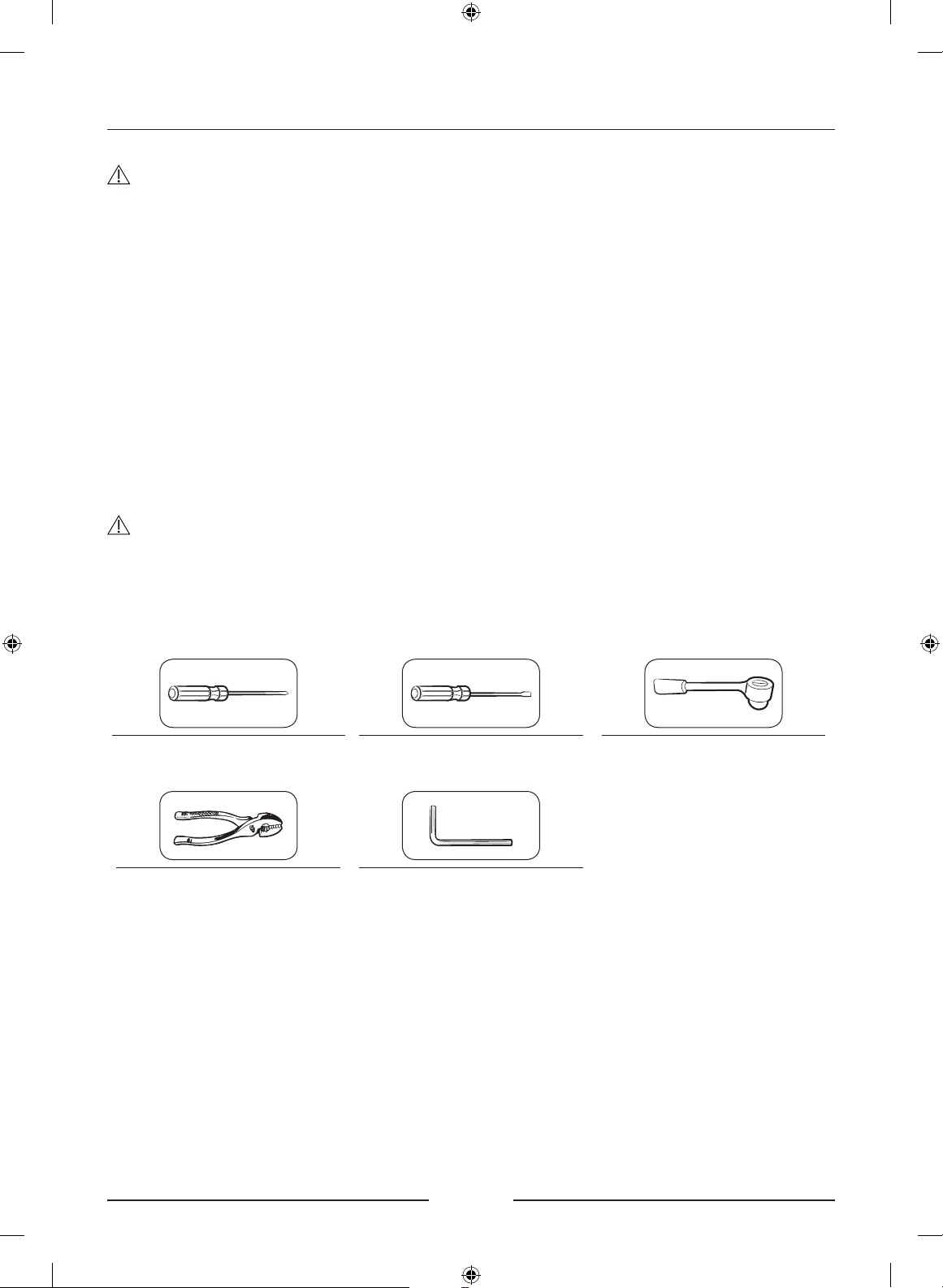

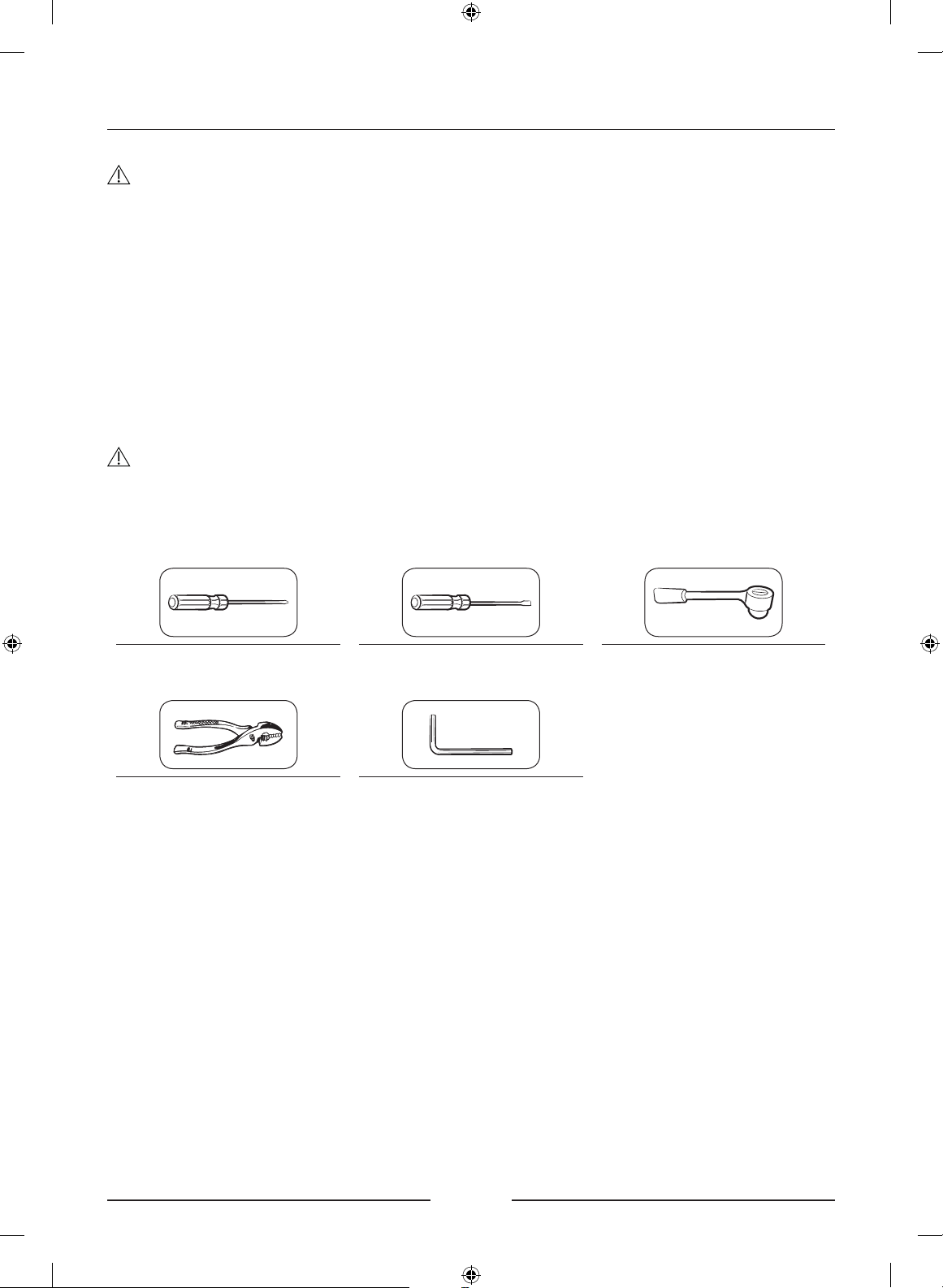

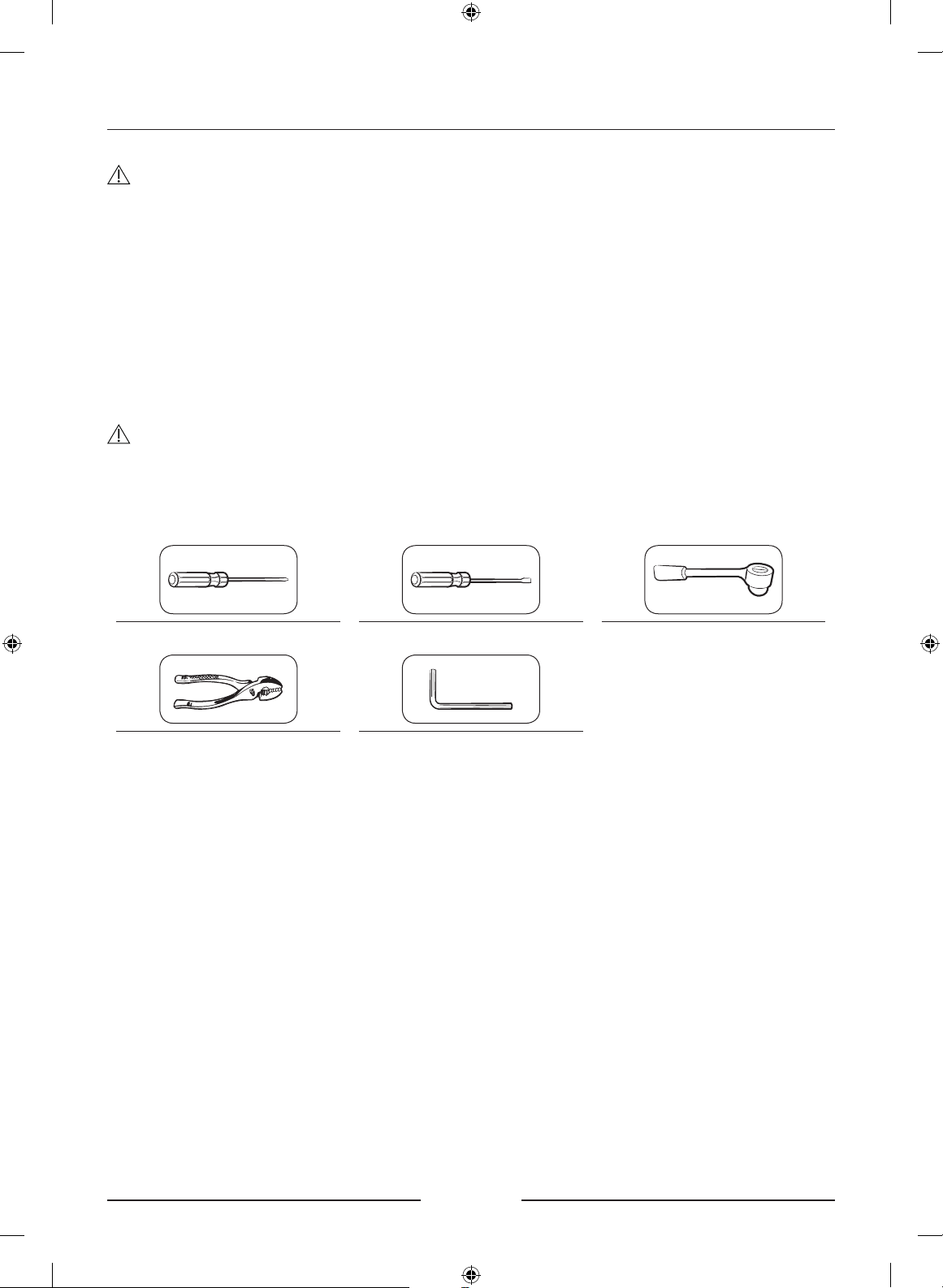

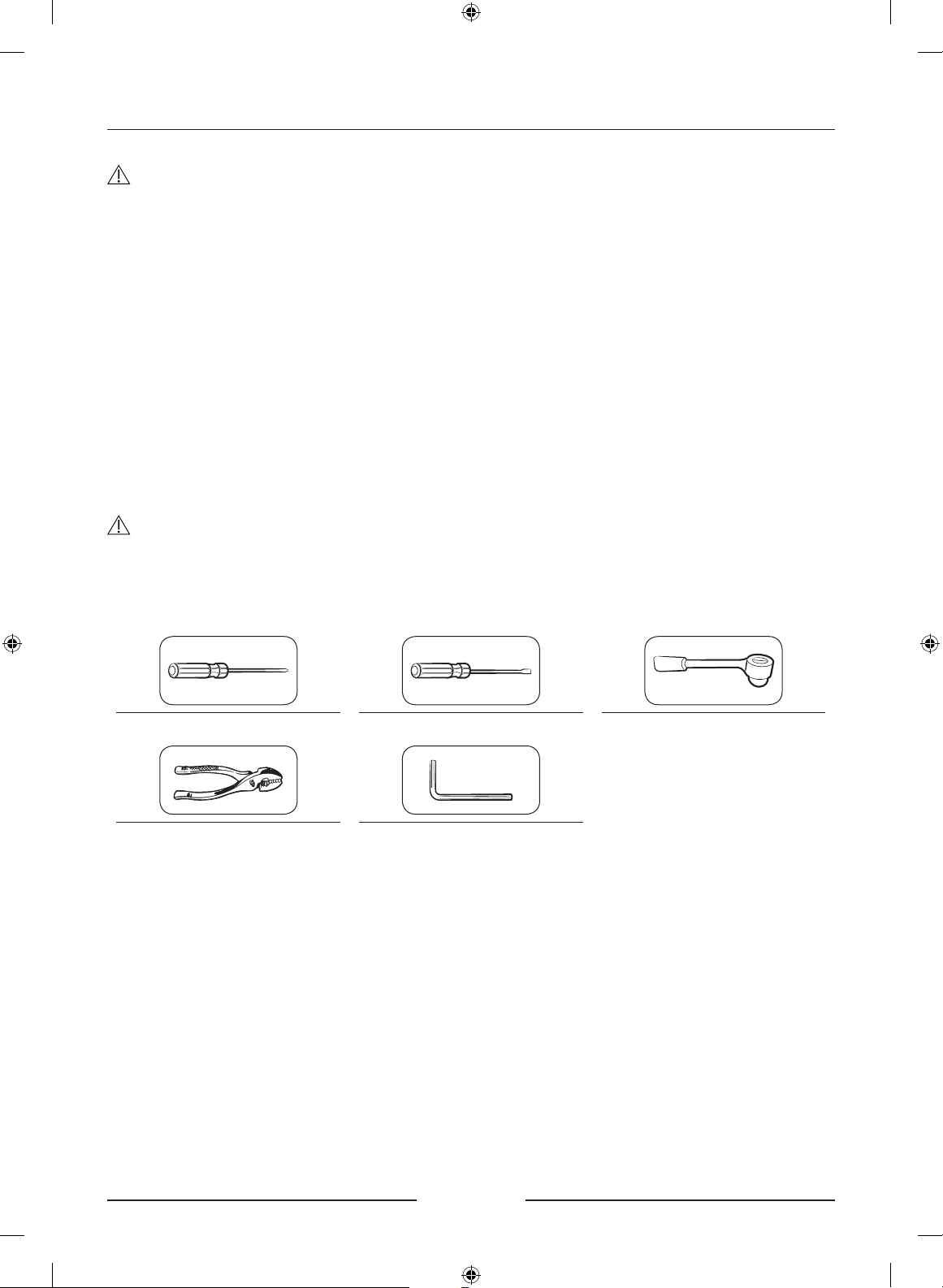

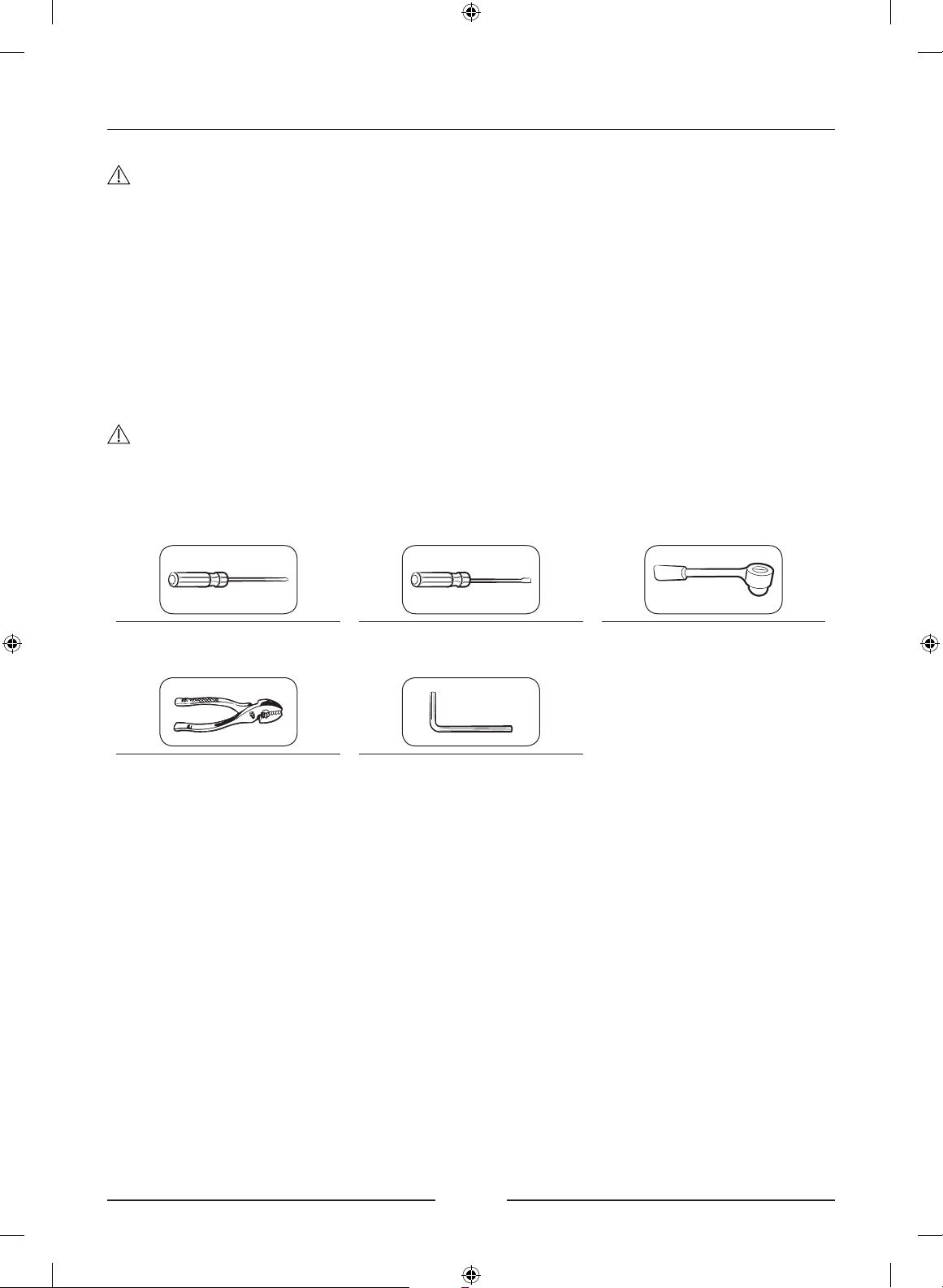

Tools required (not provided)

Phillips screwdriver Flat-head screwdriver Socket wrench 3/8" (10 mm)

Pliers Allen wrench 1/4" (5 mm)

English

RF9000A_User-servicing-manual_26lang.indb 5 2021-01-14  2:03:07

To replace the hinges

Disconnect the water line

CAUTION

• Make sure the water hoses are connected with matching colours. (only for Dispenser
model)

• To prevent water leaks, each water hose must be inserted fully to the centre of the
transparent coupler. (only for Dispenser model)

• Ensure that the water hose surface is not damaged. (only for Dispenser model)

Detach the fridge doors

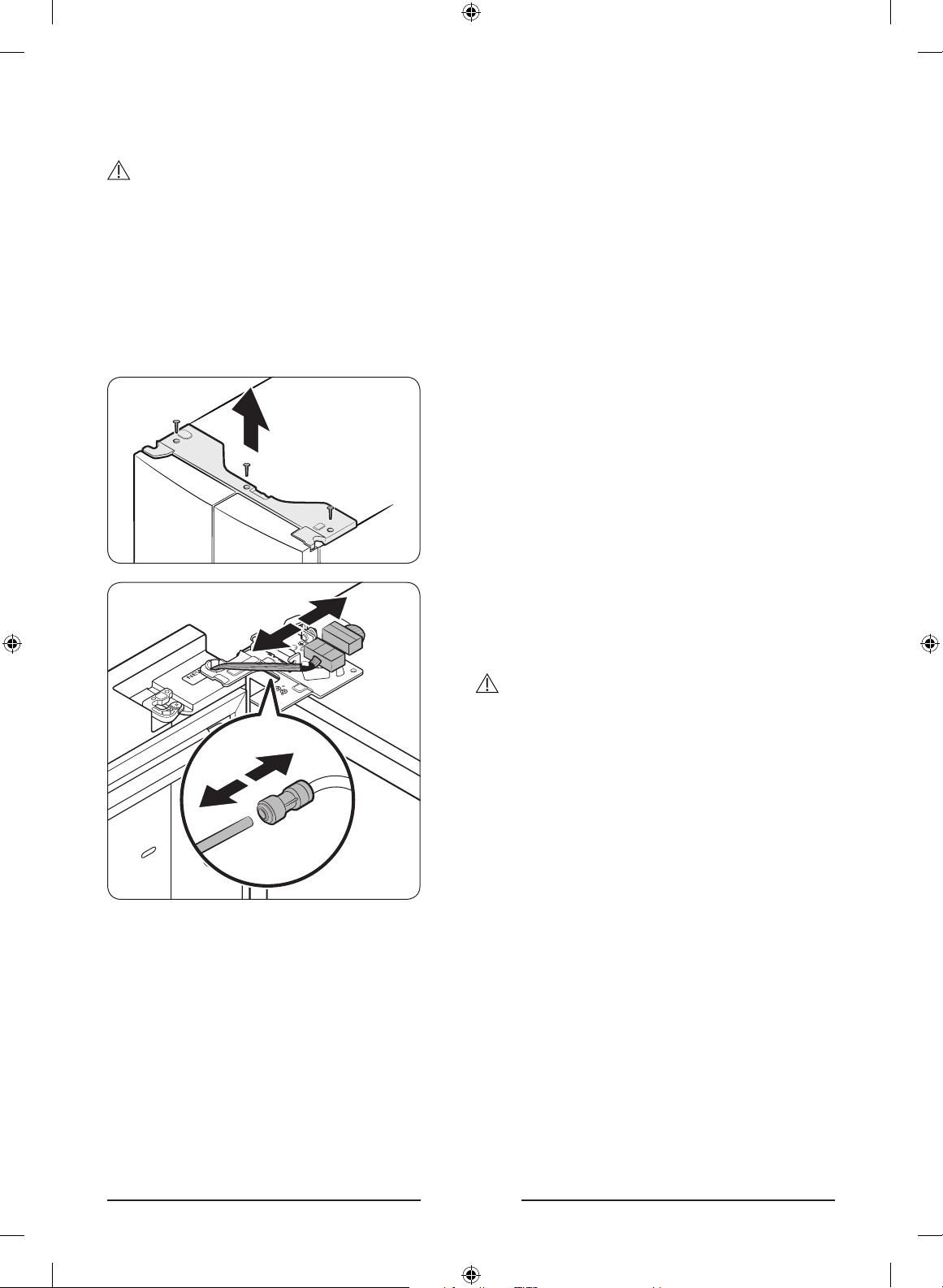

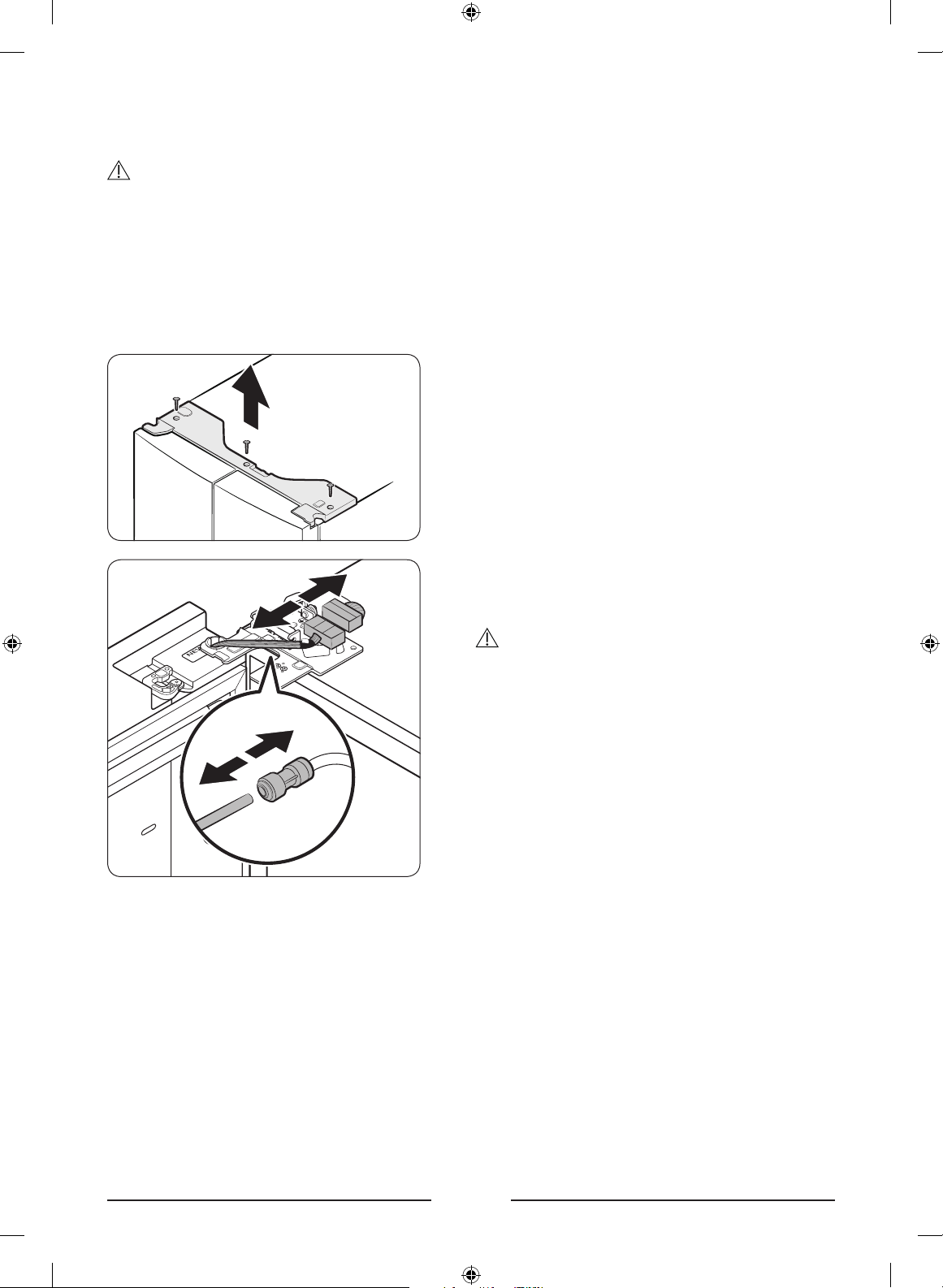

1. With the doors closed, use a Phillips

screwdriver to remove the screws (x3)
from the top cover. Pull up and remove the
top cover with the connectors.

2. Disconnect the two wire connectors on the
left door. The position of the connectors
differs with the model.

CAUTION

• Do not remove both doors simultaneously.
Make sure to remove one door at a time.
Otherwise, any of the doors may fall and
cause physical injury.

• Make sure the refrigerator is off before
disconnecting the connectors.

3. Disconnect the water tube from the
coupler on the left door as shown.

- This step does not apply to the models

without the AutoFill pitcher and the
water dispenser.

English

RF9000A_User-servicing-manual_26lang.indb 6 2021-01-14  2:03:07

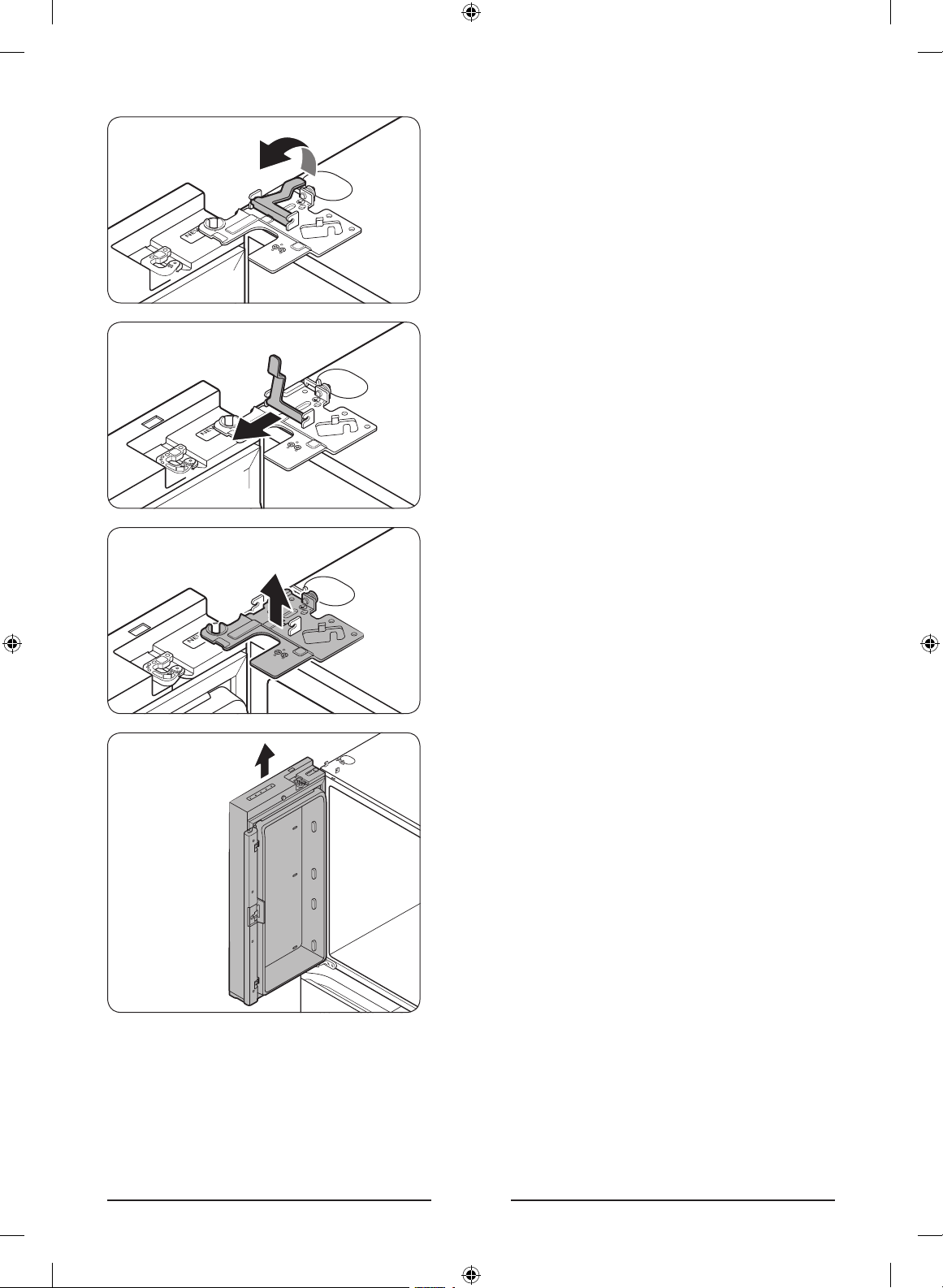

4. Gently draw up the clamp in several steps.
To prevent nger injuries, do not apply a
sudden force to the clamp.

5. Pull up the clamp to remove.

6. Open the door 90 degrees. While holding

the door, pull up and remove the top
hinge. Be careful not to damage the
connector wires when you remove the
hinge.

7. Gently pull up the door vertically to
remove. Do not apply excessive force
to the door. The door may fall, causing
physical injury.

8. Lay the door down on a at surface.

9. Repeat steps 1-8 for the other door,

except for step 3. There is no water tube
on the right side door.

- Step 2 does not apply to the models

without the Showcase door.

English

RF9000A_User-servicing-manual_26lang.indb 7 2021-01-14  2:03:08

Detach the freezer doors

A

CAUTION

• Be sure to remove the fridge doors before removing the freezer doors.

• Use caution when disconnecting the bottom connectors.

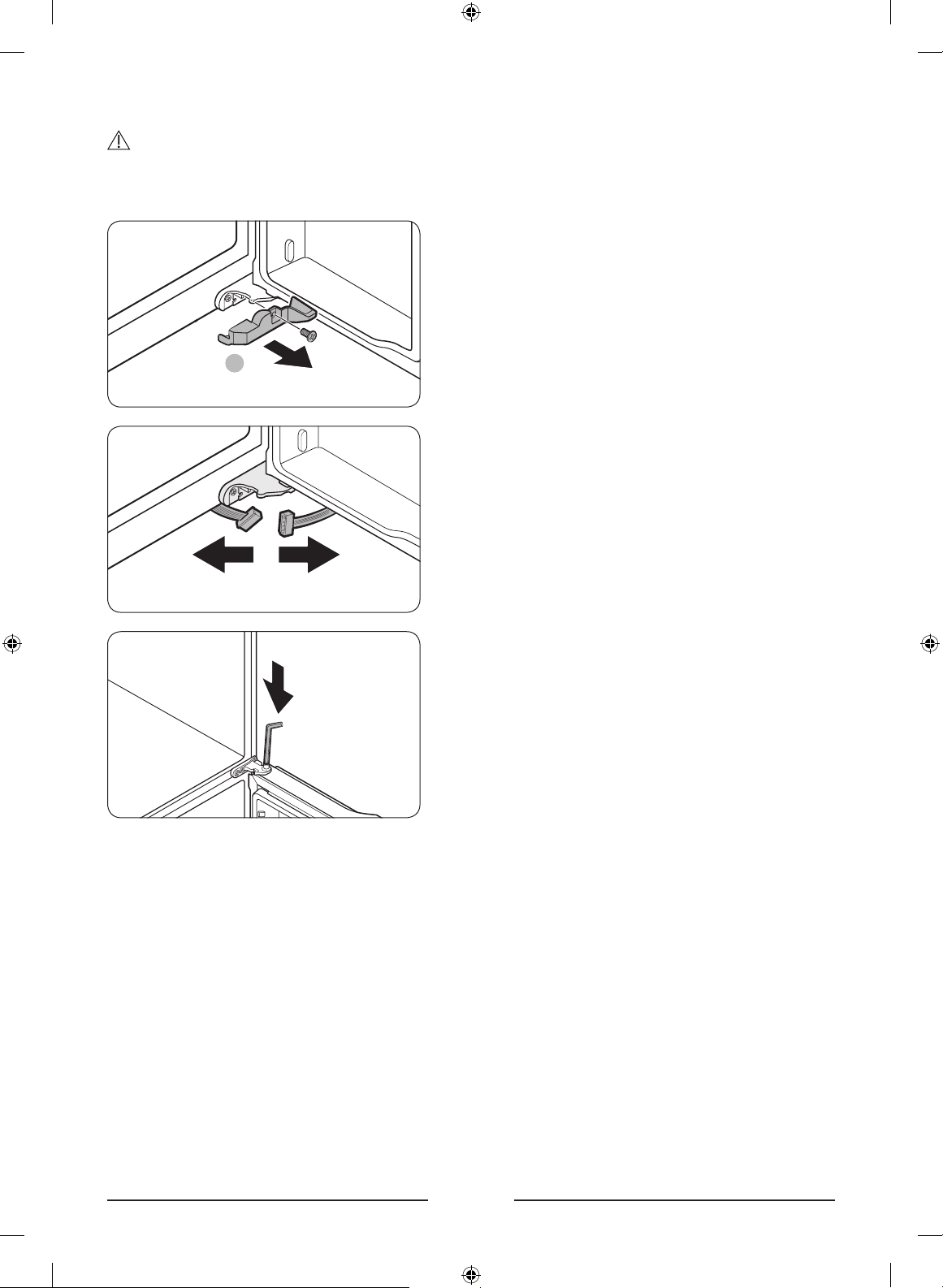

1. Open the freezer door.

2. Use a Phillips screwdriver to remove the

screw holding the cover (A).

- This step only applies to the right side

freezer door (Cool Select+ door).

3. Disconnect the wire connectors.

- This step only applies to the right side

freezer door (Cool Select+ door).

4. Locate the hinge shaft. While holding
the door with one hand, use a at-head
screwdriver or Allen wrench to press the
shaft down. Make sure to hold the door to
prevent the door from falling.

English

RF9000A_User-servicing-manual_26lang.indb 8 2021-01-14  2:03:08

Hinge Mid

1

2

3

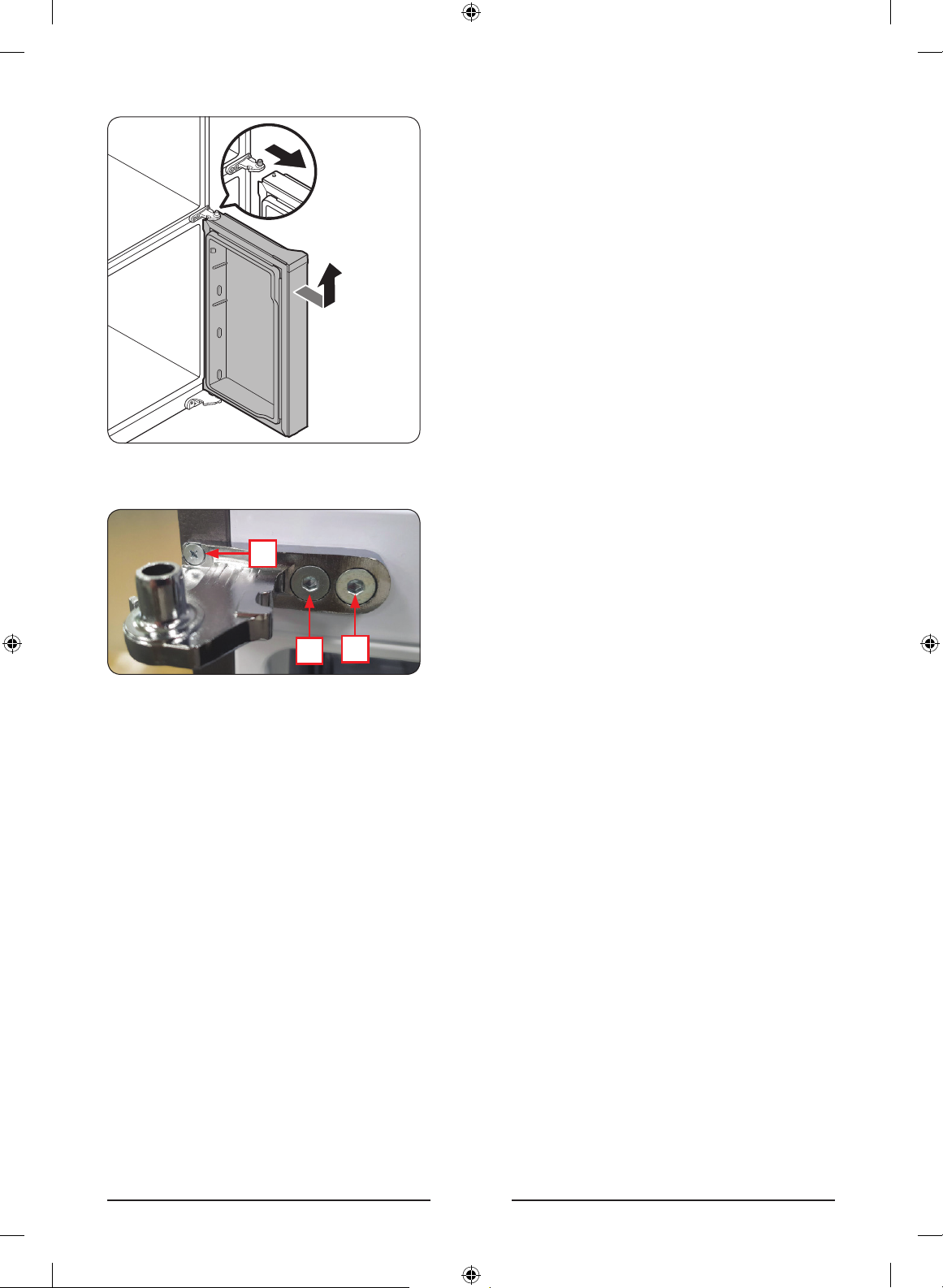

5. To prevent contact with the middle hinge,
slightly tilt the door to the front, and then
lift it up to remove.

6. Repeat steps 1-5 for the other door,
except for steps 2 and 3.

1. Remove the 1 screw (3) with a (+) screw
driver and remove the 2 bolts (1, 2) with
a 4.95 mm hexagonal wrench to separate
the middle hinge.

* When reassembling the hinge, be sure to

x it in the following order to prevent the
hinge from moving.
: Bolt (1) g Bolt (2) g Screw (3)

English

RF9000A_User-servicing-manual_26lang.indb 9 2021-01-14  2:03:08

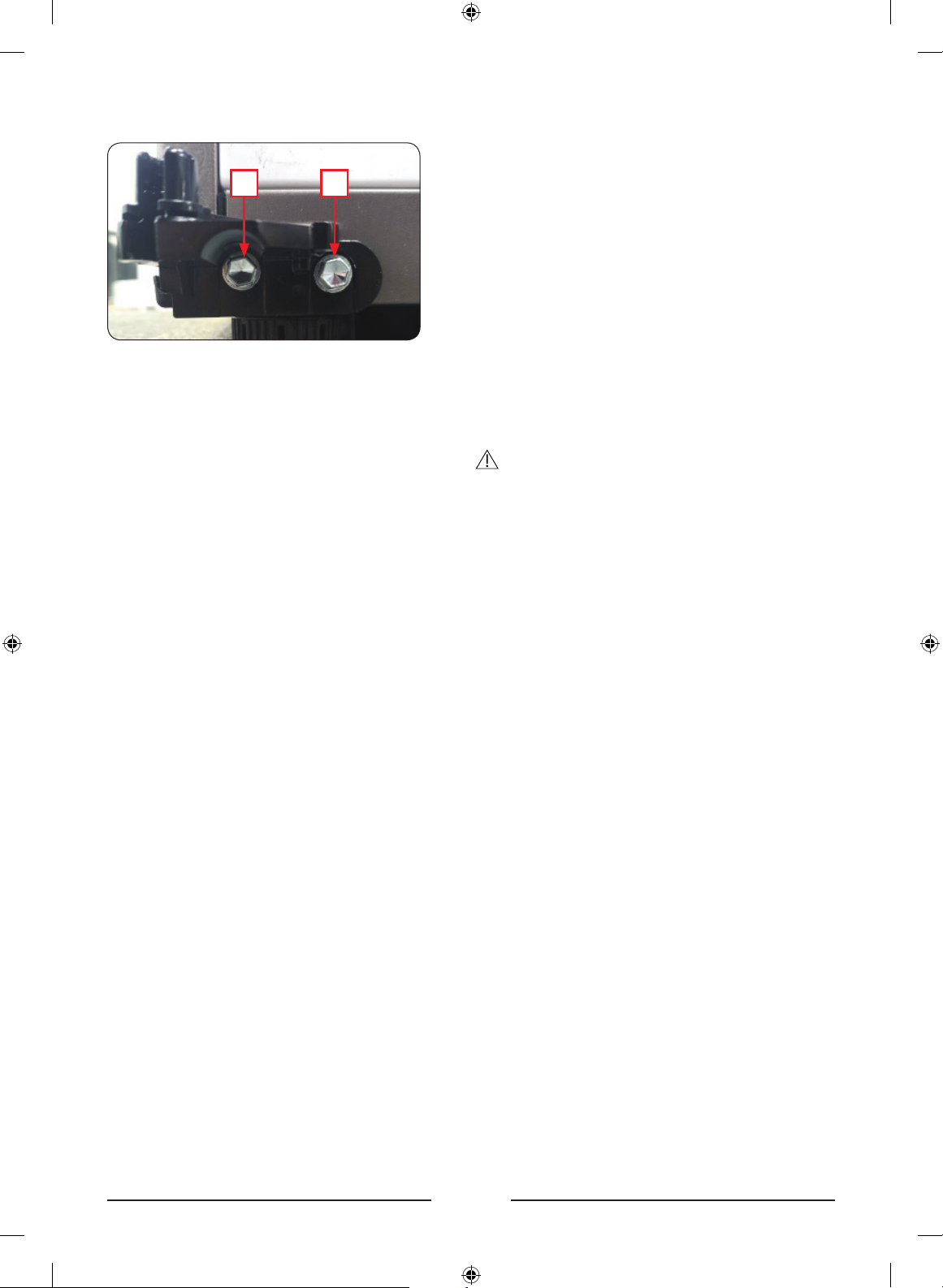

Hinge Low

54

1. Remove the 2 bolts (4, 5) with a 10 mm
socket wrench and then separate the lower
hinge.

* When reassembling the hinge, be sure to

x it in the following order to prevent the
hinge from moving : Bolt (4) g Bolt (5).

2. Reassemble in the opposite order of
disassembly after replacing the top,
middle, and/or bottom hinge.

CAUTION

• Make sure the wire connectors are
connected properly.

• Be careful not to damage the wires when
fastening the top cover.

English

RF9000A_User-servicing-manual_26lang.indb 10 2021-01-14  2:03:08

Guide de réparation

CODE DU MODÈLE : RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com/

support.

2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour
vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté
extérieur de votre produit.

- Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres

situé en bas à gauche du produit.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de
l'illustration gurant dans ce manuel.

- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles

uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

Suite à une réparation par un fournisseur de service non autorisé, une réparation par
l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung
ne peut être tenu pour responsable de tout dommage subi par le produit, de toute
blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative
de réparation du produit ne respectant pas scrupuleusement les présentes consignes de
réparation et de maintenance. Tout dommage subi par le produit et provoqué par une
tentative de réparation par une personne autre qu'un fournisseur de service certié par
Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce
manuel. Assurez-vous de sélectionner le nom de pièce approprié.

• Le remplacement des charnières requiert une extrême prudence car cela implique la
dépose de la porte.

• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

Français

RF9000A_User-servicing-manual_26lang.indb 11 2021-01-14  2:03:08

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction
du modèle et du pays.

01

02

04

03

06

01 Charnière supérieure 02 Joint

03 Charnière centrale 04 Tiroir

05 Charnière inférieure 06 Étiquette du code à barres

05

Français

RF9000A_User-servicing-manual_26lang.indb 12 2021-01-14  2:03:09

Remplacement du joint

ATTENTION

Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre
le nouveau joint et la porte.

Français

RF9000A_User-servicing-manual_26lang.indb 13 2021-01-14  2:03:09

Remplacement du tiroir

ATTENTION

Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait des tiroirs

Soulevez doucement l'avant du tiroir et
faites-le glisser pour le retirer.

• Nous vous recommandons de retirer les
bacs de la porte avant de retirer le tiroir.
Cela permet d'éviter d'endommager les
bacs de la porte.

• Pour réinsérer, insérez le tiroir dans les
rails du cadre puis faites glisser vers
l'intérieur.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure de retrait en effectuant les étapes dans le
sens inverse.

Français

RF9000A_User-servicing-manual_26lang.indb 14 2021-01-14  2:03:09

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.

• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol
pour éviter de rayer les portes lors de leur retrait.

• Étant donné que les charnières doivent être manipulées avec précaution et remontées
par deux personnes ou plus, nous vous recommandons de faire appel à un service
technique professionnel.

• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de
provoquer des blessures.

• Vériez que l'arbre est correctement serré sur la charnière.

• Vériez que la charnière est correctement xée à la caisse.

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes
minimum.

• Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé à douille 3/8'' (10 mm)

Pinces Clé hexagonale 1/4'' (5 mm)

Français

RF9000A_User-servicing-manual_26lang.indb 15 2021-01-14  2:03:09

Remplacement des charnières

Débranchement du tuyau d'eau

ATTENTION

• Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes.
(uniquement pour le modèle avec distributeur)

• Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au
centre du coupleur transparent. (uniquement pour le modèle avec distributeur)

• Assurez-vous que la surface du tuyau d'eau n'est pas endommagée. (uniquement pour le
modèle avec distributeur)

Démontage des portes du réfrigérateur

1. Après avoir fermé les portes, utilisez

un tournevis cruciforme pour retirer les
vis (x3) au niveau du cache supérieur.
Tirez vers le haut et retirez le cache
supérieur avec les connecteurs.

2. Débranchez les deux connecteurs de
câble sur la porte gauche. La position des
connecteurs diffère selon le modèle.

ATTENTION

• Ne retirez pas les deux portes
simultanément. Assurez-vous de retirer
une porte après l'autre. En cas de non­respect de cette consigne, l'une des portes
peut tomber et vous blesser.

• Assurez-vous que le réfrigérateur est
hors tension avant de débrancher les
connecteurs.

3. Débranchez le tuyau d'eau du coupleur
sur la porte gauche, comme indiqué.

- Cette étape ne s'applique pas aux

modèles qui ne sont pas équipés du
pichet à remplissage automatique et
du distributeur d'eau.

Français

RF9000A_User-servicing-manual_26lang.indb 16 2021-01-14  2:03:10

4. Tirez doucement et progressivement le
collier. Pour éviter toute blessure aux
doigts, n'exercez pas de force brusque sur
le collier.

5. Tirez le collier vers le haut pour le retirer.

6. Ouvrez la porte à 90 degrés. Tout en

tenant la porte, tirez vers le haut et
retirez la charnière supérieure. Veillez à
ne pas endommager les connecteurs de
câble lorsque vous retirez la charnière.

7. Soulevez doucement la porte à la
verticale pour la retirer. N'exercez pas
une force excessive sur la porte. La
porte pourrait tomber et provoquer des
blessures corporelles.

8. Déposez la porte sur une surface plane.

9. Recommencez les étapes 1 à 8 pour

l'autre porte, sauf l'étape 3. Il n'y a pas de
tube d'eau sur la porte droite.

- L'étape 2 ne s'applique pas aux

modèles qui ne sont pas équipés de la
porte vitrine.

Français

RF9000A_User-servicing-manual_26lang.indb 17 2021-01-14  2:03:10

Démonter les portes du congélateur

A

ATTENTION

• Assurez-vous de retirer les portes du réfrigérateur avant celles du congélateur.

• Soyez prudent lorsque vous débranchez les connecteurs du bas.

1. Ouvrez la porte du congélateur.

2. Utilisez un tournevis cruciforme pour

retirer la vis xant le cache (A).

- Cette étape ne s'applique qu'à la

porte droite du congélateur (porte
Température réglable+).

3. Débranchez les connecteurs de câble.

- Cette étape ne s'applique qu'à la

porte droite du congélateur (porte
Température réglable+).

4. Localisez l'axe de la charnière. Tout
en tenant la porte d'une main, utilisez
un tournevis à tête plate ou une clé
hexagonale pour appuyer sur l'axe.
Assurez-vous de bien tenir la porte an
d'éviter qu'elle ne tombe.

Français

RF9000A_User-servicing-manual_26lang.indb 18 2021-01-14  2:03:10

Charnière centrale

1

2

3

5. Pour éviter tout contact avec la charnière
centrale, inclinez légèrement la porte en
avant, puis soulevez-la pour la retirer.

6. Recommencez les étapes 1 à 5 pour
l'autre porte, sauf les étapes 2 et 3.

1. Retirez la vis (3) à l'aide d'un tournevis
cruciforme (+) et retirez les 2 boulons
(1, 2) à l'aide d'une clé hexagonale de
4,95 mm pour détacher la charnière
centrale.

* Lors de la réinstallation de la charnière,

veillez à la monter dans l'ordre suivant an
d'éviter qu'elle ne bouge
: Boulon (1) g Boulon (2) g Vis (3).

Français

RF9000A_User-servicing-manual_26lang.indb 19 2021-01-14  2:03:11

Charnière inférieure

54

1. Retirez les 2 boulons (4, 5) à l'aide d'une
clé à douille de 10 mm, puis détachez la
charnière inférieure.

* Lors de la réinstallation de la charnière,

veillez à la monter dans l'ordre suivant an
d'éviter qu'elle ne bouge : Boulon (4) g
Boulon (5).

2. Remontez en suivant la procédure de
démontage dans le sens inverse après
avoir remplacé les charnières supérieure,
centrale et inférieure.

ATTENTION

• Assurez-vous que les connecteurs de
câble sont correctement branchés.

• Veillez à ne pas endommager les câbles
lorsque vous serrez le cache supérieur.

Français

RF9000A_User-servicing-manual_26lang.indb 20 2021-01-14  2:03:11

Manuale di manutenzione dell'utente

CODICE MODELLO: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. Per acquistare eventuali ricambi vedere http://samsung.com/support

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.

- È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta
posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione
in questo manuale.

- I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli),

le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non
professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali
danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo
impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per
la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un
tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati
Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo
manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco
della porta.

• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

RF9000A_User-servicing-manual_26lang.indb 21 2021-01-14  2:03:11

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in
base al modello ed al paese di acquisto.

01

02

04

03

06

01 Cerniera superiore 02 Guarnizione

03 Cerniera centrale 04 Cassetto

05 Cerniera inferiore 06 Etichetta con codice a barre

05

Italiano

RF9000A_User-servicing-manual_26lang.indb 22 2021-01-14  2:03:11

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe
fuoriuscire aria fredda.

Per rimuovere la guarnizione

Aprire la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova
guarnizione e la porta.

Italiano

RF9000A_User-servicing-manual_26lang.indb 23 2021-01-14  2:03:11

Sostituire un cassetto

ATTENZIONE

Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Per rimuovere i cassetti

Sollevare delicatamente la parte anteriore
del cassetto ed estrarlo.

• Si raccomanda di rimuovere i balconcini
delle porte prima di rimuovere il
cassetto. Questo serve a prevenire il
danneggiamento dei balconcini.

• Per reinserirlo, inserire il cassetto nelle
guide quindi farlo scorrere all'interno.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Italiano

RF9000A_User-servicing-manual_26lang.indb 24 2021-01-14  2:03:11

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul
pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più
persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire
qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave a bussola 3/8"

(10 mm)

Pinze Brugola 1/4" (5 mm)

Italiano

RF9000A_User-servicing-manual_26lang.indb 25 2021-01-14  2:03:12

Per sostituire le cerniere

Scollegare il tubo dell'acqua.

ATTENZIONE

• Assicurarsi che i tubi dell'acqua siano collegati rispettando le colorazioni. (solo per
modelli con dispenser).

• Per evitare eventuali perdite, ogni tubo dell'acqua deve essere inserito completamente
verso il centro dell'accoppiatore trasparente (solo per modelli con dispenser).

• Accertarsi che la supercie del tubo dell'acqua non sia danneggiata (solo per modelli
con dispenser).

Staccare le porte del frigorifero

1. A porte chiuse, usare un cacciavite

a croce per rimuovere le viti (x3)
dal coperchio superiore. Sollevare e
rimuovere il coperchio superiore con i
connettori.

2. Scollegare i due connettori presenti sulla
porta di sinistra. La posizione effettiva
dei connettori dipende dal modello di
frigorifero.

ATTENZIONE

• Non rimuovere entrambe le porte
simultaneamente. Assicurarsi di
rimuovere una porta alla volta. In caso
contrario, una o entrambe le porte
potrebbero cadere provocando lesioni
siche alle persone.

• Assicurarsi che il frigorifero sia spento
prima di scollegare i connettori.

3. Scollegare il tubo dell'acqua
dall'accoppiatore posto sulla porta di
sinistra come mostrato in gura.

- Questo passaggio non è applicabile

ai modelli non dotati di brocca a
riempimento automatico e dispenser
dell'acqua.

Italiano

RF9000A_User-servicing-manual_26lang.indb 26 2021-01-14  2:03:12

4. Sollevare delicatamente il fermo
procedendo gradualmente. Al ne di
evitare lesioni alle dita, non tentare di
rimuovere il fermo in un'unica volta.

5. Tirare il fermo per rimuoverlo.

6. Aprire la porta di 90 gradi. Trattenendo la

porta, sollevarla e rimuovere la cerniera
superiore. Prestare attenzione a non
danneggiare i li del connettore nel
rimuovere la cerniera.

7. Sollevare delicatamente la porta per
rimuoverla. Non applicare una forza
eccessiva alla porta. La porta potrebbe
cadere provocando lesioni alle persone.

8. Appoggiare la porta su una supercie
piana.

9. Ripetere i passaggi 1-8 per l'altra porta,
tranne il passaggio 3. Non esistono
tubazioni nella porta destra.

- Il passaggio 2 non è applicabile ai

modelli non dotati di sportello a vista.

Italiano

RF9000A_User-servicing-manual_26lang.indb 27 2021-01-14  2:03:13

Smontaggio delle porte del freezer

A

ATTENZIONE

• Rimuovere le porte del frigorifero prima di rimuovere quelle del freezer.

• Prestare attenzione nello scollegare i connettori inferiori.

1. Aprire la porta del freezer.

2. Usando un cacciavite a croce rimuovere

la vite che ssa il coperchio (A).

- Questo passaggio è applicabile solo

alla porta del freezer destra (porta
Cool Select+).

3. Scollegare i connettori dei cavi.

- Questo passaggio è applicabile solo

alla porta del freezer destra (porta
Cool Select+).

4. Individuare il perno della cerniera.
Tenendo ferma la porta con una mano,
usando un cacciavite piatto o una chiave
inglese premere il perno verso il basso.
Accertarsi di trattenere la porta ad evitare
che cada.

Italiano

RF9000A_User-servicing-manual_26lang.indb 28 2021-01-14  2:03:13

Cerniera centrale

1

2

3

5. Al ne di prevenire di toccare la cerniera
centrale, inclinare leggermente la
porta verso avanti, quindi sollevarla e
rimuoverla.

6. Ripetere i passaggi 1-5 per l'altra porta,
tranne i passaggi 2 e 3.

1. Rimuovere 1 vite (3) con un cacciavite
a croce (+) e rimuovere i 2 bulloni (1, 2)
con una brugola da 4,95 per separare la
cerniera centrale.

* Nel rimontare la cerniera, accertarsi di

ssarla seguendo l'ordine inverso in modo
da impedire che la cerniera si muova.
: Bullone (1) g Bullone (2) g Vite (3)

Italiano

RF9000A_User-servicing-manual_26lang.indb 29 2021-01-14  2:03:13

Cerniera inferiore

54

1. Rimuovere i due bulloni (4, 5) con una
chiave da 10 mm e staccare la cerniera
inferiore.

* Nel rimontare la cerniera, accertarsi di

ssarla seguendo l'ordine inverso in modo
da impedire che la cerniera si muova.
Bullone (4) g Bullone (5)

2. Rimontare seguendo l'ordine opposto
dopo aver sostituito le cerniere superiore,
centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati
correttamente.

• Prestare attenzione a non danneggiare
i li elettrici nel ssare il coperchio
superiore.

Italiano

RF9000A_User-servicing-manual_26lang.indb 30 2021-01-14  2:03:13

Servicehandbuch für Benutzer

Modellcode: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. Auf http://samsung.com/support erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den

Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten
werden. Den Modellcode nden Sie auf einem Aufkleber, der außen an Ihrem Gerät
angebracht ist.

- Sie können den Modellcode und die Version auch von dem Aufkleber mit dem
Strichcode unten links am Gerät ablesen.

3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der
Abbildung in diesem Handbuch übereinstimmt.

- Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom

Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen ofziellen Dienstleister,
nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts
haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit
der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem
diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden
am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung
zertizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem
Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige
Bezeichnung des Ersatzteils wählen.

• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser
Arbeit die Tür abgenommen werden muss.

• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

RF9000A_User-servicing-manual_26lang.indb 31 2021-01-14  2:03:13

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination
können sich je nach Modell und Land unterscheiden.

01

02

04

03

06

01 Oberes Scharnier 02 Dichtung

03 Mittleres Scharnier 04 Auszug

05 Unteres Scharnier 06 Strichcode-Aufkleber

05

Deutsch

RF9000A_User-servicing-manual_26lang.indb 32 2021-01-14  2:03:13

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus
dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie
die Dichtung von der Tür.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen
der neuen Dichtung und der Tür keine Lücke bleibt.

Deutsch

RF9000A_User-servicing-manual_26lang.indb 33 2021-01-14  2:03:14

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen der Schubfächer

Fassen Sie das Schubfach auf der
Vorderseite an und ziehen Sie es nach oben
heraus.

• Wir empfehlen, vor dem Herausnehmen
des Schubfachs die Türfächer
zu entfernen. Dadurch sollen
Beschädigungen der Türfächer verhindert
werden.

• Um das Schubfach wieder einzubauen,
setzen Sie es in das Schienensystem ein
und schieben Sie es wieder hinein.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen
vo r.

Deutsch

RF9000A_User-servicing-manual_26lang.indb 34 2021-01-14  2:03:14

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.

• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück
Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie
abstellen.

• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da
die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht
werden müssen.

• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und
Verletzungen verursachen.

• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.

• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu
beschädigen.

WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen
erforderlich.

• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher Steckschlüssel 10 mm

(3/8 Zoll)

Zange Inbusschlüssel 5 mm

(1/4 Zoll)

Deutsch

RF9000A_User-servicing-manual_26lang.indb 35 2021-01-14  2:03:14

So bauen Sie die neuen Scharniere ein

Trennen des Wasseranschlusses

VORSICHT

• Achten Sie beim Anschließen der Wasserschläuche darauf, dass die Farben passen. (nur
für das Modell mit Wasserspender)

• Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte
der transparenten Kupplung hineingeschoben. (nur für das Modell mit Wasserspender)

• Stellen Sie sicher, dass der Wasserschlauch nicht beschädigt ist. (nur für das Modell mit
Wasserspender)

Ausbauen der Türen der Kühl-/Gefrierkombination

1. Entfernen Sie bei geschlossenen Türen die

(3) Schrauben an der oberen Abdeckung
mit einem Kreuzschlitzschraubendreher.
Ziehen Sie die obere Abdeckung mit den
Anschlüssen nach oben heraus.

2. Trennen Sie die beiden Kabelanschlüsse
an der linken Tür. Die Anordnung der
Anschlüsse hängt vom jeweiligen Modell
ab.

VORSICHT

• Entfernen Sie nicht beide Türen
gleichzeitig. Achten Sie darauf, jeweils
eine Tür nach der anderen zu entfernen.
Andernfalls kann eine der beiden Türen
hinfallen und Verletzungen verursachen.

• Stellen Sie sicher, dass der Kühlschrank
ausgeschaltet ist, bevor Sie die Stecker
aus der Dose ziehen.

3. Trennen Sie den Wasserschlauch vom
Anschluss an der linken Tür (siehe
Abbildung).

- Dieser Schritt gilt nicht für die

Modelle ohne AutoFill-Krug und
Wasserspender.

Deutsch

RF9000A_User-servicing-manual_26lang.indb 36 2021-01-14  2:03:15

4. Ziehen Sie die Klemme in mehreren
Schritten vorsichtig auf. Um Verletzungen
der Finger zu vermeiden, dürfen Sie
nicht plötzlich eine Kraft auf die Klemme
ausüben.

5. Ziehen Sie die Klemme heraus, um sie zu
entfernen.

6. Öffnen Sie die Tür im 90 Grad-Winkel.
Halten Sie die Tür fest und ziehen Sie
das obere Scharnier nach oben heraus.
Achten Sie beim Entfernen des Scharniers
darauf, die Verbindungskabel nicht zu
beschädigen.

7. Ziehen Sie die Tür vorsichtig nach oben
heraus. Vermeiden Sie übermäßige
Krafteinwirkung auf die Tür. Die Tür
kann herunterfallen und Verletzungen
verursachen.

8. Legen Sie die Tür auf eine ebene Fläche.

9. Wiederholen Sie mit der anderen Tür die

Schritte 1-8, mit Ausnahme von Schritt 3.
An der Tür auf der rechten Seite bendet
sich kein Wasserschlauch.

- Schritt 2 gilt nicht für die Modelle

ohne Vitrinentür.

Deutsch

RF9000A_User-servicing-manual_26lang.indb 37 2021-01-14  2:03:15

Ausbauen der Türen des Gefrierabteils

A

VORSICHT

• Um die Türen des Gefrierabteils entfernen zu können, müssen Sie zunächst die Türen
des Kühlabteils ausbauen.

• Beim Trennen der unteren Anschlüsse ist Vorsicht geboten.

1. Öffnen Sie die Tür des Gefrierabteils.

2. Entfernen Sie die Schrauben zur

Befestigung der Abdeckung (A) mit einem
Kreuzschlitzschraubendreher.

- Dieser Schritt gilt nur für die rechte
Tür des Gefrierabteils (Cool Select+
Tür).

3. Trennen Sie die Kabelverbinder.

- Dieser Schritt gilt nur für die rechte
Tür des Gefrierabteils (Cool Select+
Tür).

4. Wenden Sie sich dem Scharnierbolzen
zu. Halten Sie die Tür mit einer
Hand fest und verwenden Sie einen
Schlitzschraubendreher oder einen
Inbusschlüssel, um den Bolzen nach unten
zu drücken. Halten Sie die Tür gut fest,
damit sie nicht herunterfällt.

Deutsch

RF9000A_User-servicing-manual_26lang.indb 38 2021-01-14  2:03:15

Mittleres Scharnier

1

2

3

5. Um jeden Kontakt mit dem mittleren
Scharnier zu vermeiden, kippen Sie die
Tür leicht nach vorne und heben Sie sie
dann heraus.

6. Wiederholen Sie mit der anderen Tür die
Schritte 1-5, mit Ausnahme von Schritt
2 und 3.

1. Um das mittlere Scharnier zu lösen,
entfernen Sie die eine (1) Schraube (3)
mit einem (+) Schraubendreher und die
zwei (2) Bolzen (1, 2) mit einem 4,95 mm
Sechskantschlüssel.

* Um ein Verschieben des Scharniers

zu verhindern, müssen Sie beim
Zusammenbau des Scharniers darauf
achten, dass Sie es in der nachfolgend
beschriebenen Reihenfolge befestigen.
: Bolzen (1) g Bolzen (2) g Schraube (3)

Deutsch

RF9000A_User-servicing-manual_26lang.indb 39 2021-01-14  2:03:15

Unteres Scharnier

54

1. Entfernen Sie die 2 Bolzen (4, 5) mit
einem 10-mm-Steckschlüssel und trennen
Sie dann das untere Scharnier.

* Um ein Verschieben des Scharniers

zu verhindern, müssen Sie beim
Zusammenbau des Scharniers darauf
achten, dass Sie es in der nachfolgend
beschriebenen Reihenfolge befestigen.
Bolzen (4) g Bolzen (5)

2. Nach dem Austausch des oberen,
mittleren und/oder unteren Scharniers
können Sie sie in umgekehrter
Reihenfolge wieder montieren.

VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder
richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen
Abdeckung darauf, die Kabel nicht zu
beschädigen.

Deutsch

RF9000A_User-servicing-manual_26lang.indb 40 2021-01-14  2:03:16

Onderhoudshandleiding voor gebruikers

MODELCODE: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com/

support

2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product
in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de
buitenkant van uw product.

- U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder

op het product.

3. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt
met die in de afbeelding in deze handleiding.

- Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot

handgrepen (alleen voor sommige modellen), afdichtingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet­professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan
het product, letsel of andere problemen met de productveiligheid als gevolg van een
poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet
zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door
een poging om het product te repareren door een andere persoon dan een door Samsung
gecerticeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg
ervoor dat u de juiste onderdeelnaam kiest.

• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de
deur moet worden verwijderd.

• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

RF9000A_User-servicing-manual_26lang.indb 41 2021-01-14  2:03:16

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken,
afhankelijk van het model en het land.

01

02

04

03

06

01 Bovenste scharnier 02 Afdichting

03 Middenscharnier 04 Lade

05 Onderste scharnier 06 Etiket met streepjescode

05

Nederlands

RF9000A_User-servicing-manual_26lang.indb 42 2021-01-14  2:03:16

Vervangen van afdichtingen

LET OP

Zorg ervoor dat u de afdichting stevig vastzet. Anders kan er koude lucht uit de koelkast
lekken.

De afdichting verwijderen

Open de deur en verwijder de afdichting van
de deur.

De afdichting vervangen

Bevestig een nieuwe afdichting aan de koelkastdeur. Zorg ervoor dat er geen ruimte is
tussen de nieuwe afdichting en de deur.

Nederlands

RF9000A_User-servicing-manual_26lang.indb 43 2021-01-14  2:03:16

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

De laden verwijderen

Til de voorkant van de lade voorzichtig op
en schuif deze eruit.

• U kunt beter eerst de deurbakken
verwijderen voordat u de lade
verwijdert. Zo voorkomt u schade aan de
deurbakken.

• Om de lade weer te plaatsen, steekt u
deze in de framerails en schuift u de lade
naar binnen.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de
desbetreffende stappen voor verwijdering

Nederlands

RF9000A_User-servicing-manual_26lang.indb 44 2021-01-14  2:03:16

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren
zijn zwaar.

• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de
vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.

• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door
twee of meer personen, raden we u aan de hulp van een professionele technische
service in te roepen.

• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en
verwondingen veroorzaken.

• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.

• Controleer of het scharnier stevig vastzit op de kast.

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.

• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de
bovenkap.

WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.

• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier Dopsleutel 10 mm

Tang Inbussleutel 5 mm

Nederlands

RF9000A_User-servicing-manual_26lang.indb 45 2021-01-14  2:03:17

De scharnieren vervangen

Ontkoppel de waterslang

LET OP

• Zorg bij het aansluiten ervoor dat de kleuren van de waterslangen overeenkomen.
(alleen voor modellen met dispenser)

• Elke waterslang moet volledig in het midden van het transparante koppelstuk worden
geplaatst om waterlekken te voorkomen. (alleen voor modellen met dispenser)

• Zorg ervoor dat het oppervlak van de waterslang niet wordt beschadigd. (alleen voor
modellen met dispenser)

De koelkastdeuren verwijderen

1. Sluit de deuren en verwijder met een

kruiskopschroevendraaier de schroeven
(x3) van de bovenkap. Trek de bovenkap
omhoog en verwijder deze met de
aansluitingen.

2. Maak de twee kabelaansluitingen op
de linkerdeur los. De plaats van de
aansluitingen hangt van het model af.

LET OP

• Verwijder beide deuren niet tegelijkertijd.
Verwijder de deuren altijd één voor
één. De deuren kunnen anders vallen en
lichamelijk letsel veroorzaken.

• Controleer of de koelkast is uitgeschakeld
voordat u de aansluitingen losmaakt.

3. Maak de waterslang los van het
koppelstuk op de linkerdeur, zoals
weergegeven.

- Deze stap is niet van toepassing op

de modellen zonder de automatisch
gevulde kan en de waterdispenser.

Nederlands

RF9000A_User-servicing-manual_26lang.indb 46 2021-01-14  2:03:17

4. Trek de klem stapsgewijs voorzichtig
omhoog. Pas geen plotselinge kracht
toe op de klem om vingerletsel te
voorkomen.

5. Til de klem op om deze te verwijderen.

6. Open de deur 90 graden. Houd de

deur vast, trek het bovenste scharnier
omhoog en verwijder dit. Let erop dat u
tijdens het verwijderen van het scharnier
de bedrading van de aansluiting niet
beschadigt.

7. Til de deur voorzichtig verticaal op
om deze te verwijderen. Oefen geen
buitensporige kracht op de deur uit.
De deur kan vallen en lichamelijk letsel
veroorzaken.

8. Leg de deur neer op een vlakke
ondergrond.

9. Herhaal stap 1-8 voor de andere deur,
met uitzondering van stap 3. Er is geen
waterslang aanwezig op de rechterdeur.

- Stap 2 is niet van toepassing op de

modellen zonder etalagedeur.

Nederlands

RF9000A_User-servicing-manual_26lang.indb 47 2021-01-14  2:03:17

De vriezerdeuren verwijderen

A

LET OP

• Zorg dat u de koelkastdeuren hebt verwijderd voordat u de deuren van de vriezer
verwijdert.

• Wees voorzichtig wanneer u de onderste aansluitingen losmaakt.

1. Open de vriezerdeur.

2. Gebruik een kruiskopschroevendraaier

om de schroef te verwijderen waarmee
de afdekking (A) is bevestigd.

- Deze stap is alleen van toepassing
op de vriezerdeur aan de rechterkant
(Cool Select+-deur).

3. Koppel de kabelaansluitingen los.

- Deze stap is alleen van toepassing
op de vriezerdeur aan de rechterkant
(Cool Select+-deur).

4. Zoek de scharnierpen. Terwijl u de deur
met één hand vasthoudt, duwt u de
pen met een platte schroevendraaier of
inbussleutel omlaag. Zorg dat u de deur
vasthoudt zodat deze niet valt.

Nederlands

RF9000A_User-servicing-manual_26lang.indb 48 2021-01-14  2:03:18

Middenscharnier

1

2

3

5. Voorkom contact met het middelste
scharnier en kantel de deur iets naar
voren; til de deur vervolgens op om deze
te verwijderen.

6. Herhaal stap 1-5 voor de andere deur,
met uitzondering van stap 2 en 3.

1. Verwijder 1 schroef (3) met een
kruiskopschroevendraaier en verwijder
de 2 bouten (1, 2) met een inbussleutel
van 4,95 mm om het middelste scharnier
te verwijderen.

* Zorg er bij het opnieuw monteren van het

scharnier voor dat u dit in de omgekeerde
volgorde aanbrengt om te voorkomen dat
het scharnier wordt verplaatst.
: Bout (1) g Bout (2) g Schroef (3)

Nederlands

RF9000A_User-servicing-manual_26lang.indb 49 2021-01-14  2:03:18

Onderste scharnier

54

1. Verwijder de 2 bouten (4, 5) met een
dopsleutel van 10 mm en verwijder het
onderste scharnier.

* Zorg er bij het opnieuw monteren van het

scharnier voor dat u dit in de omgekeerde
volgorde aanbrengt om te voorkomen dat
het scharnier wordt verplaatst: Bout (4) g
Bout (5).

2. Monteer in omgekeerde volgorde van
het demonteren nadat het bovenste,
middelste en/of onderste scharnier is
vervangen.

LET OP

• Zorg ervoor dat de kabelaansluitingen
goed zijn aangesloten.

• Ga voorzichtig te werk om de kabels niet
te beschadigen bij het bevestigen van de
bovenkap.

Nederlands

RF9000A_User-servicing-manual_26lang.indb 50 2021-01-14  2:03:18

Manual de mantenimiento del usuario

CÓDIGO DE MODELO: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. Compruebe dónde puede comprar las piezas de repuesto en http://samsung.com/

support

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto
para consultar las piezas disponibles para compra. El código del modelo está en una
etiqueta en la parte exterior de su producto.

- Puede comprobar el código y la versión del modelo en la etiqueta del código de

barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de
la ilustración de este manual.

- Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos

modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizado, una
autoreparación o una reparación del producto por parte de una persona no profesional,
Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier
otro problema de seguridad del producto causado por cualquier intento de reparación del
producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento.
Cualquier daño al producto causado por un intento de reparación por parte de cualquier
persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto
por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en
este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la
puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones.

Español

RF9000A_User-servicing-manual_26lang.indb 51 2021-01-14  2:03:18

La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del
modelo y del país.

01

02

04

03

06

01 Bisagra superior 02 Junta

03 Bisagra central 04 Cajón

05 Bisagra inferior 06 Etiqueta de código de barras

05

Español

RF9000A_User-servicing-manual_26lang.indb 52 2021-01-14  2:03:18

Sustitución de la junta

PRECAUCIÓN

Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del
frigoríco puede ltrarse.

Retirar la junta

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no hay holguras
entre la nueva junta y la puerta.

Español

RF9000A_User-servicing-manual_26lang.indb 53 2021-01-14  2:03:19

Sustitución del cajón

PRECAUCIÓN

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

Retirar los cajones

Levante con cuidado la parte frontal del
cajón y deslícelo hacia afuera.

• Le aconsejamos extraer los
compartimentos de la puerta antes que
el cajón. De esta manera se evita que se
produzcan daños en los compartimentos
de la puerta.

• Para volver a introducirlo, inserte el cajón
en los rieles del marco y luego deslícelo
hacia adentro.

Volver a colocar los cajones

La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de
extracción.

Español

RF9000A_User-servicing-manual_26lang.indb 54 2021-01-14  2:03:19

Sustitución de la bisagra

Para sustituir las bisagras debe quitar primero las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo
para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más
personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas.

Herramientas necesarias (no suministradas)

Destornillador Phillips Destornillador de punta

plana

Alicates Llave Allen 1/4" (5 mm)

Llave de tubo 3/8" (10 mm)

Español

RF9000A_User-servicing-manual_26lang.indb 55 2021-01-14  2:03:19

Sustituir las bisagras

Desconexión de la tubería de agua

PRECAUCIÓN

• Asegúrese de que las mangueras de agua están conectadas y los colores coinciden. (solo
para el modelo con dispensador)

• A n de evitar fugas de agua, debe insertar cada manguera de agua completamente en
el centro del acoplador transparente. (solo para el modelo con dispensador)

• Asegúrese de que la supercie de la manguera de agua no esté dañada. (solo para el
modelo con dispensador)

Desmontaje de las puertas del frigoríco

1. Con las puertas cerradas, retire los

tornillos (3) de la cubierta superior con un
destornillador Phillips. Levante y retire la
cubierta superior con los conectores.

2. Desconecte los dos conectores de cables
de la puerta izquierda. La posición de los
conectores cambia según el modelo.

PRECAUCIÓN

• No retire las dos puertas al mismo
tiempo. Retire una sola puerta de cada
vez. De lo contrario, una de las puertas
podría caer y causar lesiones físicas.

• Asegúrese de que el frigoríco está
apagado antes de desconectar los
conectores.

3. Desconecte el tubo de agua del acoplador
de la puerta izquierda como se muestra.

- Este paso no se aplica a los modelos

sin la jarra de autorrelleno y el
dispensador de agua.

Español

RF9000A_User-servicing-manual_26lang.indb 56 2021-01-14  2:03:19

4. Levante con cuidado la abrazadera en
varios pasos. A n de evitar lesiones
en los dedos, no aplique una fuerza
repentina sobre la abrazadera.

5. Tire de la abrazadera hacia arriba para
retirarla.

6. Abra la puerta 90 grados. Sujetando la
puerta, tire y quite la bisagra superior.
Cuando retire la bisagra, tenga cuidado
de no dañar los cables del conector.

7. Levante con cuidado la puerta en sentido
vertical para retirarla. No aplique una
fuerza excesiva sobre la puerta. La puerta
podría caer y causar lesiones físicas.

8. Deje la puerta sobre una supercie plana.

9. Repita los pasos del 1 al 8 para la

otra puerta, excepto el paso 3. No hay
ningún tubo del agua en la puerta lateral
derecha.

- El paso 2 no se aplica a los modelos

sin la puerta con vitrina.

Español

RF9000A_User-servicing-manual_26lang.indb 57 2021-01-14  2:03:20

Desmontaje de las puertas del congelador

A

PRECAUCIÓN

• Debe desmontar las puertas del frigoríco antes de desmontar las puertas del
congelador.

• Tenga cuidado cuando desmonte los conectores inferiores.

1. Abra la puerta del congelador.

2. Utilice un destornillador Phillips para

retirar los tornillos que sujetan la cubierta
(A).

- Este paso solo se aplica a la puerta
derecha del congelador (puerta
Selección de enfriamiento+).

3. Desconecte los conectores de cables.

- Este paso solo se aplica a la puerta
derecha del congelador (puerta
Selección de enfriamiento+).

4. Localice el eje de la bisagra. Mientras
sujeta la puerta con una mano, presione
el eje hacia abajo con un destornillador
de punta plana o una llave Allen. Sujete
bien la puerta para evitar que se caiga.

Español

RF9000A_User-servicing-manual_26lang.indb 58 2021-01-14  2:03:20

Bisagra central

1

2

3

5. Para evitar el contacto con la bisagra
central, incline ligeramente la puerta
hacia el frente, levántela y retírela.

6. Repita los pasos del 1 al 5 para la otra
puerta, excepto los pasos 2 y 3.

1. Retire el tornillo (3) con un destornillador
(+) y retire los 2 pernos (1 y 2) con una
llave hexagonal de 4,95 mm para separar
la bisagra central.

* Cuando vuelva a montar la bisagra,

asegúrese de jarla en el siguiente orden
para evitar que se mueva.
: Perno (1) g Perno (2)g Tornillo (3)

Español

RF9000A_User-servicing-manual_26lang.indb 59 2021-01-14  2:03:20

Bisagra inferior

54

1. Retire los 2 pernos (4, 5) con una llave de
tubo de 10 mm y luego separe la bisagra
inferior.

* Cuando vuelva a montar la bisagra,

asegúrese de jarla en el siguiente orden
para evitar que se mueva: Perno (4) g
Perno (5).

2. Vuelva a montar en el orden inverso al
de desmontaje después de sustituir la
bisagra superior, central o inferior.

PRECAUCIÓN

• Asegúrese de que los conectores del cable
están conectados correctamente.

• Cuando retire la cubierta superior tenga
cuidado de no dañar los cables.

Español

RF9000A_User-servicing-manual_26lang.indb 60 2021-01-14  2:03:20

Manual de serviço do utilizador

CÓDIGO DO MODELO: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. Pode vericar onde comprar peças de substituição em http://samsung.com/support

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa
etiqueta na parte exterior do produto.

- Pode vericar a versão e o código de modelo na etiqueta de código de barras
existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se
encontra na ilustração neste manual.

- As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas

em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou
a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer
danos ao produto, lesões ou outros problemas de segurança do produto causados por
qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções
de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de
reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços
certicado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da
peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações.

Português

RF9000A_User-servicing-manual_26lang.indb 61 2021-01-14  2:03:21

Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

01

02

04

03

06

01 Dobradiça superior 02 Vedante

03 Dobradiça central 04 Gaveta

05 Dobradiça inferior 06 Etiqueta de código de barras

05

Português

RF9000A_User-servicing-manual_26lang.indb 62 2021-01-14  2:03:21

Substituição do vedante

ATENÇÃO

Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco.

Remoção do vedante

Abra a porta e remova o vedante da porta.

Substituir o vedante

Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre
o novo suporte e a porta.

Português

RF9000A_User-servicing-manual_26lang.indb 63 2021-01-14  2:03:21

Substituição da gaveta

ATENÇÃO

Durante a montagem, verique se a gaveta está corretamente inserida na guia.

Remoção das gavetas

Levante cuidadosamente a parte da frente
da gaveta e faça-a deslizar para fora.

• Recomenda-se que, antes de retirar a
gaveta, retire os compartimentos da
porta, de modo a evitar danos a estes.

• Para voltar a inseri-la, insira a gaveta nas
calhas e deslize-a para dentro.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos respetivos passos de remoção

Português

RF9000A_User-servicing-manual_26lang.indb 64 2021-01-14  2:03:21

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um
cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou
mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior.

AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de caixa 3/8" (10 mm)

Alicate Chave Allen 1/4" (5 mm)

Português

RF9000A_User-servicing-manual_26lang.indb 65 2021-01-14  2:03:21

Substituir as dobradiças

Desligamento do tubo de água

ATENÇÃO

• Certique-se de que as mangueiras de água foram ligadas com correspondência de
cores. (apenas para o modelo com dispensador)

• Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no
centro do acoplador transparente. (apenas para o modelo com dispensador)

• Certique-se de que a superfície da mangueira de água não está danicada. (apenas
para o modelo com dispensador)

Desmontagem das portas do frigoríco

1. Com as portas fechadas, utilize uma

chave Phillips para retirar os parafusos
(x3) da tampa superior. Puxe e retire a
tampa superior com os conectores.

2. Desmonte os dois conectores dos os
na porta do lado esquerdo. A posição
dos conectores é diferente consoante o
modelo.

ATENÇÃO

• Não retire ambas as portas ao mesmo
tempo. Certique-se de que só retira uma
porta de cada vez. Caso contrário, uma
delas poderá cair e provocar ferimentos.

• Certique-se de que o frigoríco está
desligado antes de desmontar os
conectores.

3. Desligue o tubo de água do acoplador
da porta do lado esquerdo, conforme
mostrado.

- Este passo não se aplica a modelos

sem Depósito de água de enchimento
automático e dispensador de água.

Português

RF9000A_User-servicing-manual_26lang.indb 66 2021-01-14  2:03:22

4. Levante cuidadosamente o grampo, em
vários passos. Para evitar ferimentos nos
dedos, não exerça força repentinamente
no grampo.

5. Puxe o grampo para o retirar.

6. Abra a porta a 90 graus. Enquanto

segura a porta, puxe para cima e retire
a dobradiça superior. Tenha cuidado
para não danicar os os do conector ao
remover a dobradiça.

7. Levante a porta na vertical
cuidadosamente para a retirar. Não exerça
demasiada força sobre a porta. A porta
poderá cair, provocando ferimentos.

8. Deite a porta numa superfície plana.

9. Repita os passos 1 a 8 para a outra porta,

exceto o passo 3. Não existe qualquer
tubo de água na porta do lado direito.

- O passo 2 não se aplica a modelos sem

porta com vitrine.

Português

RF9000A_User-servicing-manual_26lang.indb 67 2021-01-14  2:03:22

Desmontagem das portas do congelador

A

ATENÇÃO

• Certique-se de que remove as portas do frigoríco antes de remover as portas do
congelador.

• Tenha cuidado ao desapertar os conectores de baixo.

1. Abra a porta do congelador.

2. Utilize uma chave Phillips para remover o

parafuso que xa a tampa (A).

- Este passo aplica-se apenas à porta
do congelador da porta direita (porta
Refrigeração selecionável+).

3. Desligue os conectores dos os.

- Este passo aplica-se apenas à porta
do congelador da porta direita (porta
Refrigeração selecionável+).

4. Localize o veio da dobradiça. Enquanto
segura a porta com uma mão, utilize uma
chave de fendas ou uma chave Allen para
pressionar o veio para baixo. Certique­se de que segura a porta para evitar a
queda da mesma.

Português

RF9000A_User-servicing-manual_26lang.indb 68 2021-01-14  2:03:22

Dobradiça central

1

2

3

5. Para evitar o contacto com a dobradiça
central, incline ligeiramente a porta para
a frente e levante para a remover.

6. Repita os passos 1 a 5 para a outra porta,
exceto os passos 2 e 3.

1. Retire o parafuso (3) com uma (+) chave
de fendas e retire os 2 parafusos (1, 2)
com uma chave sextavada de 4,95 mm
para separar a dobradiça central.

* Ao montar novamente a dobradiça,

certique-se de que a xa na ordem
seguinte, para evitar que se mova.
: Parafuso (1) g Parafuso (2) g Parafuso (3)

Português

RF9000A_User-servicing-manual_26lang.indb 69 2021-01-14  2:03:23

Dobradiça inferior

54

1. Remova os 2 parafusos (4, 5) com uma
chave de caixa de 10 mm e separe a
dobradiça inferior.

* Ao montar novamente a dobradiça,

certique-se de que a xa na ordem
seguinte, para evitar que se mova:
Parafuso (4) g Parafuso (5).

2. Siga a ordem oposta à desmontagem
para voltar a montar após substituir as
dobradiças superior, central e/ou inferior.

ATENÇÃO

• Certique-se de que os conectores dos
os estão devidamente ligados.

• Tenha cuidado para não danicar os os
ao xar a tampa superior.

Português

RF9000A_User-servicing-manual_26lang.indb 70 2021-01-14  2:03:23

Εγχειρίδιο σέρβις χρήστη

ΚΩΔΙΚΟΣ ΜΟΝΤΕΛΟΥ: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. Ελέγξτε πού μπορείτε να αγοράσετε ανταλλακτικά στη διαδικτυακή τοποθεσία http://samsung.com/support

2. Επισκεφτείτε την τοποθεσία αγοράς ανταλλακτικών και εισαγάγετε τον κωδικό μοντέλου του προϊόντος σας,

για να δείτε τα ανταλλακτικά που διατίθενται προς αγορά. Ο κωδικός μοντέλου αναγράφεται σε μια ετικέτα
στην εξωτερική πλευρά του προϊόντος.

- Μπορείτε να ελέγξετε τον κωδικό και την έκδοση του μοντέλου στην ετικέτα γραμμικού κώδικα, στο κάτω

αριστερό μέρος του προϊόντος.

3. Για τα ανταλλακτικά, βεβαιωθείτε ότι το όνομα είδους αντιστοιχεί σε αυτό που εμφανίζεται στην εικόνα του

παρόντος εγχειριδίου.

- Τα εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη περιορίζονται στις λαβές (μόνο για

ορισμένα μοντέλα), τα παρεμβύσματα, τα συρτάρια και τους μεντεσέδες.

ΣΗΜΕΙΩΣΗ

Μετά την επισκευή από μη εξουσιοδοτημένο πάροχο υπηρεσιών, επισκευή από τον χρήστη ή μη επαγγελματική
επισκευή του προϊόντος, η Samsung δεν φέρει ευθύνη για οποιεσδήποτε ζημιές στο προϊόν, οποιονδήποτε
τραυματισμό ή οποιοδήποτε άλλο πρόβλημα ασφαλείας του προϊόντος που προκαλείται από οποιαδήποτε
απόπειρα επισκευής του προϊόντος, η οποία δεν ακολουθεί προσεκτικά αυτές τις οδηγίες επισκευής και
συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που προκαλείται από απόπειρα επισκευής του προϊόντος, από
οποιοδήποτε άλλο άτομο εκτός από πιστοποιημένο πάροχο υπηρεσιών της Samsung, δεν θα καλύπτεται από
την εγγύηση.

ΠΡΟΣΟΧΗ

• Το όνομα είδους που εμφανίζεται στην τοποθεσία ενδέχεται να διαφέρει από εκείνο που αναφέρεται στο
παρόν εγχειρίδιο. Φροντίστε να επιλέξετε το σωστό όνομα είδους.

• Για την αντικατάσταση των μεντεσέδων απαιτείται ιδιαίτερη προσοχή, επειδή περιλαμβάνει την αφαίρεση της
πόρτας.

• Φροντίστε να φοράτε γάντια εργασίας ενώ πραγματοποιείτε επισκευές.

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 71 2021-01-14  2:03:23

Η πραγματική εμφάνιση και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν, ανάλογα με το
μοντέλο και τη χώρα.

01

02

04

03

06

01 Επάνω μεντεσές 02 Παρέμβυσμα

03 Μεσαίος μεντεσές 04 Συρτάρι

05 Κάτω μεντεσές 06 Ετικέτα γραμμικού κώδικα

05

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 72 2021-01-14  2:03:23

Αντικατάσταση παρεμβύσματος

ΠΡΟΣΟΧΗ

Φροντίστε να προσαρτήσετε σταθερά το παρέμβυσμα. Διαφορετικά, ενδέχεται να διαρρεύσει κρύος αέρας από
το ψυγείο.

Για να αφαιρέσετε το παρέμβυσμα

Ανοίξτε την πόρτα και αφαιρέστε το παρέμβυσμα από
την πόρτα.

Για να αντικαταστήσετε το παρέμβυσμα

Προσαρτήστε ένα νέο παρέμβυσμα στην πόρτα του ψυγείου. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στο νέο
παρέμβυσμα και την πόρτα.

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 73 2021-01-14  2:03:23

Αντικατάσταση συρταριού

ΠΡΟΣΟΧΗ

Βεβαιωθείτε ότι το συρτάρι έχει εισαχθεί σωστά στη ράγα κατά την τοποθέτηση.

Για να αφαιρέσετε τα συρτάρια

Ανασηκώστε προσεκτικά το εμπρός μέρος του
συρταριού και σύρετέ το έξω.

• Συνιστούμε να αφαιρείτε τα ράφια των πορτών
προτού αφαιρέσετε το συρτάρι. Αυτό γίνεται για
να αποτραπεί η πρόκληση ζημιάς στα ράφια των
πορτών.

• Για να το επανατοποθετήσετε, εισαγάγετε το
συρτάρι στις ράγες του πλαισίου και κατόπιν σύρετέ
το προς τα μέσα.

Για να επανατοποθετήσετε τα συρτάρια

Για να επανατοποθετήσετε τα συρτάρια, ακολουθήστε τα αντίστοιχα βήματα αφαίρεσης με την αντίστροφη
σειρά.

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 74 2021-01-14  2:03:23

Αντικατάσταση μεντεσέ

Για να αντικαταστήσετε τους μεντεσέδες, πρέπει πρώτα να αφαιρέσετε τις πόρτες.

ΠΡΟΣΟΧΗ

• Όταν αφαιρείτε τις πόρτες, να είστε ιδιαίτερα προσεκτικοί επειδή οι πόρτες είναι βαριές.

• Προτού αντικαταστήσετε τους μεντεσέδες, τοποθετήστε ένα μαλακό υλικό όπως χαρτόνι στο δάπεδο, για να
αποτρέψετε την πρόκληση γρατσουνιών στις πόρτες όταν τις τοποθετήσετε στο δάπεδο.

• Επειδή οι μεντεσέδες χρειάζονται προσεκτικό χειρισμό και πρέπει να αντικατασταθούν από δύο ή
περισσότερα άτομα, συνιστούμε να ζητήσετε επαγγελματική τεχνική υποστήριξη.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να κρατάτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει
τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι στερεωμένος σταθερά στον μεντεσέ.

• Βεβαιωθείτε ότι ο μεντεσές είναι προσαρτημένος σταθερά στον θάλαμο.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ακουμπήσετε κάτω το ψυγείο, απαιτούνται τουλάχιστον 2 άτομα.

• Αποσυνδέστε το καλώδιο ρεύματος προτού αντιστρέψετε τις πόρτες.

Απαιτούμενα εργαλεία (δεν παρέχονται)

Κατσαβίδι Phillips Κατσαβίδι με επίπεδη κεφαλή Καστάνια 3/8" (10 mm)

Πένσα Κλειδί Allen 1/4" (5 mm)

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 75 2021-01-14  2:03:24

Για να αντικαταστήσετε τους μεντεσέδες

Αποσύνδεση του σωλήνα νερού

ΠΡΟΣΟΧΗ

• Βεβαιωθείτε ότι οι εύκαμπτοι σωλήνες νερού έχουν συνδεθεί με τα αντίστοιχα χρώματα. (Μόνο για το
μοντέλο με διανεμητή)

• Για να αποτραπούν οι διαρροές νερού, κάθε εύκαμπτος σωλήνας νερού πρέπει να εισάγεται πλήρως στο
κέντρο του διαφανούς συνδέσμου. (Μόνο για το μοντέλο με διανεμητή)

• Βεβαιωθείτε ότι η επιφάνεια του εύκαμπτου σωλήνα νερού δεν έχει υποστεί ζημιά. (Μόνο για το μοντέλο με
διανεμητή)

Αφαίρεση των πορτών του ψυγείου

1. Με τις πόρτες κλειστές, χρησιμοποιήστε ένα

κατσαβίδι Phillips για να αφαιρέσετε τις βίδες
(x3) από το επάνω κάλυμμα. Τραβήξτε προς τα
επάνω και αφαιρέστε το επάνω κάλυμμα με τους
συνδέσμους.

2. Αποσυνδέστε τους δύο συνδέσμους καλωδίων

στην αριστερή πόρτα. Η θέση των συνδέσμων
διαφέρει, ανάλογα με το μοντέλο.

ΠΡΟΣΟΧΗ

• Μην αφαιρείτε και τις δύο πόρτες συγχρόνως.
Φροντίστε να αφαιρείτε μία πόρτα κάθε φορά.
Διαφορετικά, οποιαδήποτε από τις πόρτες ενδέχεται
να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι το ψυγείο είναι απενεργοποιημένο
προτού αποσυνδέσετε τους συνδέσμους.

3. Αποσυνδέστε τον σωλήνα νερού από τον σύνδεσμο
στην αριστερή πόρτα, όπως φαίνεται στην εικόνα.

- Αυτό το βήμα δεν ισχύει για τα μοντέλα χωρίς

κανάτα αυτόματου γεμίσματος και διανεμητή
νερού.

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 76 2021-01-14  2:03:24

4. Σύρετε προσεκτικά τον σφιγκτήρα προς τα
επάνω, σε πολλαπλά βήματα. Για να αποτραπούν
τραυματισμοί των δακτύλων, μην ασκείτε απότομα
δύναμη στον σφιγκτήρα.

5. Τραβήξτε προς τα επάνω τον σφιγκτήρα για να τον
αφαιρέσετε.

6. Ανοίξτε την πόρτα υπό γωνία 90 μοιρών. Ενώ
κρατάτε την πόρτα, τραβήξτε προς τα επάνω και
αφαιρέστε τον επάνω μεντεσέ. Προσέχετε να μην
προκαλέσετε ζημιά στα καλώδια του συνδέσμων
όταν αφαιρείτε τον μεντεσέ.

7. Τραβήξτε προσεκτικά την πόρτα κατακόρυφα
προς τα επάνω για να την αφαιρέσετε. Μην ασκείτε
υπερβολική δύναμη στην πόρτα. Η πόρτα μπορεί
να πέσει, προκαλώντας τραυματισμό.

8. Ακουμπήστε την πόρτα κάτω, σε επίπεδη επιφάνεια.

9. Επαναλάβετε τα βήματα 1-8 για την άλλη πόρτα,

εκτός από το βήμα 3. Δεν υπάρχει σωλήνας νερού
στη δεξιά πόρτα.

- Το βήμα 2 δεν ισχύει για τα μοντέλα χωρίς

πόρτα με βιτρίνα.

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 77 2021-01-14  2:03:24

Αφαίρεση των πορτών του καταψύκτη

A

ΠΡΟΣΟΧΗ

• Φροντίστε να αφαιρέσετε τις πόρτες του ψυγείου προτού αφαιρέσετε τις πόρτες του καταψύκτη.

• Προσέχετε όταν αποσυνδέετε τους κάτω συνδέσμους.

1. Ανοίξτε την πόρτα του καταψύκτη.

2. Χρησιμοποιήστε ένα κατσαβίδι Phillips για να

αφαιρέσετε τη βίδα που συγκρατεί το κάλυμμα (Α).

- Αυτό το βήμα ισχύει μόνο για τη δεξιά πόρτα

του καταψύκτη (πόρτα θαλάμου Επιλογή
ψύξης+).

3. Αποσυνδέστε τους συνδέσμους καλωδίων.

- Αυτό το βήμα ισχύει μόνο για τη δεξιά πόρτα

του καταψύκτη (πόρτα θαλάμου Επιλογή
ψύξης+).

4. Εντοπίστε τον άξονα του μεντεσέ. Ενώ κρατάτε
την πόρτα με το ένα χέρι, χρησιμοποιήστε ένα
κατσαβίδι με επίπεδη κεφαλή ή κλειδί Allen για
να πιέσετε τον άξονα προς τα κάτω. Φροντίστε να
κρατάτε την πόρτα, για να αποτρέψετε την πτώση
της.

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 78 2021-01-14  2:03:25

Μεσαίος μεντεσές

1

2

3

5. Για να αποτρέψετε την επαφή με τον μεσαίο
μεντεσέ, γείρετε την πόρτα ελαφρώς προς τα
εμπρός και, στη συνέχεια, ανασηκώστε την για να
την αφαιρέσετε.

6. Επαναλάβετε τα βήματα 1-5 για την άλλη πόρτα,
εκτός από τα βήματα 2 και 3.

1. Αφαιρέστε τη 1 βίδα (3) με κατσαβίδι (+) και
αφαιρέστε τα 2 μπουλόνια (1, 2) με εξαγωνικό κλειδί
4,95 mm για να διαχωρίσετε τον μεσαίο μεντεσέ.

* Όταν επανασυναρμολογείτε τον μεντεσέ, φροντίστε

να τον στερεώσετε με την ακόλουθη σειρά για να
αποτρέψετε τη μετακίνηση του μεντεσέ.
: Μπουλόνι (1) g Μπουλόνι (2) g Βίδα (3)

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 79 2021-01-14  2:03:25

Κάτω μεντεσές

54

1. Αφαιρέστε τα 2 μπουλόνια (4, 5) με μια καστάνια
10 mm και, στη συνέχεια, διαχωρίστε τον κάτω
μεντεσέ.

* Όταν επανασυναρμολογείτε τον μεντεσέ, φροντίστε

να τον στερεώσετε με την ακόλουθη σειρά για να
αποτρέψετε τη μετακίνηση του μεντεσέ: Μπουλόνι (4)
g Μπουλόνι (5).

2. Συναρμολογήστε εφαρμόζοντας την αντίστροφη
διαδικασία σε σχέση με την αποσυναρμολόγηση,
αφού αντικαταστήσετε τον επάνω, τον μεσαίο ή/και
τον κάτω μεντεσέ.

ΠΡΟΣΟΧΗ

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι
συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια
όταν στερεώνετε το επάνω κάλυμμα.

Ελληνικά

RF9000A_User-servicing-manual_26lang.indb 80 2021-01-14  2:03:25

Serviceanvisningar för användare

MODELLKOD: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. Information om var du kan köpa reservdelar nns på http://samsung.com/support

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten.

- Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på
produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här
bruksanvisningen när du beställer reservdelen.

- De enda delar som användaren kan bytas själv är handtag, (endast på vissa

modeller), packningar, lådor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av
ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar
för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som
orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och
underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan
än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte
av garantin.

VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen.
Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas
loss.

• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

RF9000A_User-servicing-manual_26lang.indb 81 2021-01-14  2:03:25

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på
modell och land.

01

02

04

03

06

01 Övre gångjärn 02 Packning

03 Mittengångjärn 04 Låda

05 Nedre gångjärn 06 Streckkodsetikett

05

Svenska

RF9000A_User-servicing-manual_26lang.indb 82 2021-01-14  2:03:25

Byta ut packningar

VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur
kylskåpet.

Ta bort packningen

Öppna dörren och ta ut packningen ur
dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan
den nya packningen och dörren.

Svenska

RF9000A_User-servicing-manual_26lang.indb 83 2021-01-14  2:03:26

Byta ut lådor

VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådorna

Lyft försiktigt upp lådans framsida och dra
ut den.

• Vi rekommenderar att du tar bort
dörrfacken innan du tar bort lådan. Detta
för att förhindra skador på dörrfacken.

• För att sätta tillbaka ska du föra in lådan i
ramskenorna och skjuta inåt.

Sätta tillbaka lådor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut

Svenska

RF9000A_User-servicing-manual_26lang.indb 84 2021-01-14  2:03:26

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på
den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för
att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (följer inte med)

Phillips-skruvmejsel Spårmejsel Hylsnyckel 3/8" (10 mm)

Tång Insexnyckel 1/4" (5 mm)

Svenska

RF9000A_User-servicing-manual_26lang.indb 85 2021-01-14  2:03:26

Byta ut gångjärnen

Koppla bort vattenledningen

VAR FÖRSIKTIG

• Se till att vattenslangarna ansluts med överensstämmande färger. (Endast för
utmatningsmodellen.)

• För att undvika vattenläckage ska varje vattenslang föras in helt till mitten av den
transparenta kopplingen. (Endast för utmatningsmodellen.)

• Se till att vattenslangens yta inte är skadad. (Endast för utmatningsmodellen.)

Demontera kylskåpsdörrarna

1. När dörrarna är stängda, använd

en stjärnskruvmejsel för att ta bort
skruvarna (x3) från det övre höljet. Dra
upp och avlägsna det övre höljet med
anslutningarna.

2. Koppla från de två ledningskontakterna
på den vänstra dörren. Anslutningarnas
position skiljer sig åt beroende på modell.

VAR FÖRSIKTIG

• Ta inte bort båda dörrarna samtidigt. Se
till att bara ta bort en dörr åt gången.
Annars kan en av dörrarna falla och
orsaka personskada.

• Se till att stänga av strömmen till
kylskåpet innan du kopplar från
anslutningarna.

3. Koppla bort vattenröret från kopplingen
på den vänstra dörren så som visas.

- Detta steg gäller inte modellerna

som ej har AutoFill-kanna och
vattenmaskinen.

Svenska

RF9000A_User-servicing-manual_26lang.indb 86 2021-01-14  2:03:27

4. Dra försiktigt upp klämman i era steg.
För att förhindra ngerskador ska du inte
använda plötslig kraft på klämman.

5. Dra upp klämman för att avlägsna den.

6. Öppna dörren 90 grader. Håll i dörren,

lyft upp och ta bort det övre gångjärnet.
Var försiktig så att du inte skadar
anslutningskablarna när du tar bort
gångjärnet.

7. Lyft försiktigt upp dörren vertikalt för att
ta bort den. Använd inte för mycket kraft
på dörren. Dörren kan falla och orsaka en
fysisk skada.

8. Lägg ned dörren på en plan yta.

9. Upprepa steg 1-8 för den andra dörren,

förutom steg 3. Det nns inget vattenrör
på höger sidodörr.

- Steg 2 gäller inte modeller som ej har

visningsdörren.

Svenska

RF9000A_User-servicing-manual_26lang.indb 87 2021-01-14  2:03:27

Demontera frysdörrarna

A

VAR FÖRSIKTIG

• Se till att ta bort kylskåpsdörrarna innan du tar bort frysdörrarna.

• Var försiktig när du kopplar bort de nedre anslutningarna.

1. Öppna frysdörren.

2. Använd en stjärnskruvmejsel för att ta

bort skruven som håller fast höljet (A).

- Detta steg gäller endast den högra

frysdörren (Cool Select+ dörr).

3. Koppla loss kabelanslutningarna.

- Detta steg gäller endast den högra

frysdörren (Cool Select+ dörr).

4. Leta rätt på gångjärnssprinten. Håll i
dörren med ena handen och använd en
skruvmejsel eller insexnyckel för att
trycka ner sprinten. Se till att du håller i
dörren för att undvika att dörren faller.

Svenska

RF9000A_User-servicing-manual_26lang.indb 88 2021-01-14  2:03:27

Mittengångjärn

1

2

3

5. För att undvika kontakt med gångjärnet i
mitten ska du luta dörren lite mot fronten
och lyfta upp den för att ta bort den.

6. Upprepa steg 1-5 för den andra dörren,
förutom steg 2 och 3.

1. Ta bort skruven (3) med en
(+)-skruvmejsel och ta bort de 2 bultarna
(1, 2) med en 4,95 mm sexkantig
skiftnyckel för att lossa mittengångjärnet.

* När du sätter tillbaka gångjärnet ska du

sätta fast det i följande ordning för att
förhindra att gångjärnet rör på sig.
: Bult (1) g Bult (2) g Skruv (3)

Svenska

RF9000A_User-servicing-manual_26lang.indb 89 2021-01-14  2:03:27

Nedre gångjärn

54

1. Ta bort de två bultarna (4, 5) med en
10 mm hylsnyckel och ta sedan bort det
nedre gångjärnet.

* När du sätter tillbaka gångjärnet ska du

sätta fast det i följande ordning för att
förhindra att gångjärnet rör på sig: Bult (4)
g Bult (5).

2. Montera dörren i motsatt ordningsföljd
till nedmonteringen när du har bytt ut det
övre, mitten- och det nedre gångjärnet.

VAR FÖRSIKTIG

• Se till att kabelkontakterna är korrekt
anslutna.

• Var försiktig så att du inte skadar
kablarna när du monterar det övre höljet.

Svenska

RF9000A_User-servicing-manual_26lang.indb 90 2021-01-14  2:03:28

Brugervejledning

MODELKODE: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*

1. Du kan se, hvor du kan købe reservedele, på http://samsung.com/support

2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at

kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit
produkt.

- Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til
venstre på produktet.

3. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i
illustrationen i denne vejledning.

- Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle

modeller), pakninger, skuffer og hængsler.

BEMÆRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke­professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse
på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af
forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og
vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at
reparere produktet af en person udover en Samsung-certiceret servicetekniker vil ikke
være dækket af garantien.

FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i
denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.

• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne
døren.

• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Dansk

RF9000A_User-servicing-manual_26lang.indb 91 2021-01-14  2:03:28

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model
og land.

01

02

04

03

06

01 Øverste hængsel 02 Pakning

03 Midterste hængsel 04 Skuffe

05 Nederste hængsel 06 Stregkodeetiket

05

Dansk

RF9000A_User-servicing-manual_26lang.indb 92 2021-01-14  2:03:28

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

Sådan ernes pakningen

Åbn døren, og ern pakningen fra døren.

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem
den nye pakning og døren.

Dansk

RF9000A_User-servicing-manual_26lang.indb 93 2021-01-14  2:03:28

Udskiftning af skuffe

FORSIGTIG

Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.

Sådan ernes skufferne

Løft forsigtigt forsiden af skuffen op, og
træk den ud.

• Vi anbefaler at erne dørhylderne, før
skuffen tages ud. Dette har til formål at
forebygge skader på dørhylder.

• Sæt hylden i igen ved at indsætte skuffen
i skinnerne og skubbe ind.

Sådan monteres skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive
ernelsestrin

Dansk

RF9000A_User-servicing-manual_26lang.indb 94 2021-01-14  2:03:28

Udskiftning af hængsel

For at udskifte hængslerne skal du først erne dørene.

FORSIGTIG

• Når du erner dørene, skal du være meget forsigtig, da dørene er tunge.

• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for
at forhindre ridser på døren, når du sætter dørene ned.

• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller ere personer,
anbefaler vi dig at ringe efter professionel teknisk service.

• Hvis du erner hængslet uden at holde døren, kan døren falde ned og forårsage skader.

• Sørg for, at akslen er strammet ordentligt på hængslet.

• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.

• Tag strømstikket ud af køleskabet, før du vender dørene.

Krævede værktøjer (medfølger ikke)

Phillips-skruetrækker Skruetrækker med lige

kærv

Fladtang Unbrakonøgle 1/4", 5 mm

Topnøgle 3/8", 10 mm

Dansk

RF9000A_User-servicing-manual_26lang.indb 95 2021-01-14  2:03:29

Sådan udskiftes hængslerne

Frakobl vandledningen

FORSIGTIG

• Sørg for, at vandledningerne er tilsluttet med matchende farver. (kun til
dispensermodel)

• For at forhindre vandlækager skal hver vandledning indsættes helt til midten af den
gennemsigtige kobling. (kun til dispensermodel)

• Sørg for, at vandslangens overade ikke beskadiges. (kun til dispensermodel)

Afmonter køleskabsdørene

1. Luk døren, og brug en

stjerneskruetrækker til at erne skruerne
(x3) fra topdækslet. Træk op i topdækslet,
og ern det sammen med alle dets stik.

2. Afmonter de to kabelstik på den venstre
dør. Stikkenes placering afhænger af den
enkelte model.

FORSIGTIG

• Fjern ikke begge døre samtidigt. Sørg
for at erne én dør ad gangen. I modsat
fald kan dørene falde af og forårsage
personkvæstelser.

• Sørg for, at køleskabet er slukket, før du
afbryder stikkene.

3. Afbryd vandrøret fra koblingen på den
venstre dør som vist.

- Dette trin gælder ikke for modellerne

uden AutoFill pitcher (Automatisk
påfyldningstank) og vanddispenser.

Dansk

RF9000A_User-servicing-manual_26lang.indb 96 2021-01-14  2:03:29

4. Træk forsigtigt klemmen op i ere trin.
Forebyg skader på ngrene ved ikke at
trække abrupt i klemmen.

5. Træk op i klemmen for at erne den.

6. Åbn døren 90 grader. Hiv op, og ern

det øverste hængsel, samtidigt med at
du holder fast i døren. Vær forsigtig, så
kabelstikkene ikke beskadiges, når du
erner hængslet.

7. Træk forsigtigt op i døren for at
erne den. Brug ikke unødige kræfter.
Døren kan falde af og forårsage
personkvæstelser.

8. Læg døren på en ad overade.

9. Gentag trin 1-8 for den anden dør

undtagen trin 3. Der er ikke noget
vandrør på højre dør.

- Trin 2 gælder ikke modeller uden

Showcase door (Udstillingsdør).

Dansk

RF9000A_User-servicing-manual_26lang.indb 97 2021-01-14  2:03:29

Afmonter fryserdørene

A

FORSIGTIG

• Sørg for at erne køleskabsdørene, inden du erner fryserdørene.

• Udvis forsigtighed ved afmontering af de nederste stik.

1. Åbn fryserdøren.

2. Brug en stjerneskruetrækker til at erne

skruen, der holder dækslet (A).

- Dette trin gælder kun for højre

frysedør (døren Cool Select+).

3. Frakobl kabelstikkene.

- Dette trin gælder kun for højre

frysedør (døren Cool Select+).

4. Find hængselsakslen. Hold døren med
én hånd, og brug en lige skruetrækker
eller skruenøgle eller unbrakonøgle til at
trykke akslen ned. Hold godt fast i døren,
så den ikke falder ned.

Dansk

RF9000A_User-servicing-manual_26lang.indb 98 2021-01-14  2:03:30

Midterste hængsel

1

2

3

5. Forebyg kontakt med det midterste
hængsel ved forsigtigt at vippe døren
fremad og derefter løfte den af.

6. Gentag trin 1-5 for den anden dør,
undtagen trin 2 og 3.

1. Fjern den første skrue (3) med en (+)
skruetrækker, og ern de 2 bolte (1, 2)
med en 4,95 mm-unbrakonøgle for at
afmontere det midterste hængsel.

* Når du monterer hængslet igen, skal

du sørge for, at fastgøre det i følgende
rækkefølge, så det ikke ytter sig.
: Bolt (1) g Bolt (2) g Skrue (3)

Dansk

RF9000A_User-servicing-manual_26lang.indb 99 2021-01-14  2:03:30

Nederste hængsel

54

1. Fjern de 2 bolte (4, 5) med en 10 mm­topnøgle, og afmonter det nederste
hængsel.

* Når du monterer hængslet igen, skal

du sørge for, at fastgøre det i følgende
rækkefølge, så det ikke ytter sig: Bolt (4)
g Bolt (5).

2. Genmontér i den modsatte rækkefølge
for afmontering efter udskiftning af
det øverste, midterste og/eller nederste
hængsel.

FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt
tilsluttede.

• Pas på ikke at beskadige ledningerne
under fastgørelsen af topdækslet.

Dansk

RF9000A_User-servicing-manual_26lang.indb 100 2021-01-14  2:03:30
