Samsung RF267ABBP, RF26VABWP, RF267ABRS, RF267ABWP, RF26VABPN User Manual [es]
...
imagine las posibilidades
Gracias por adquirir un producto Samsung.
Para recibir un servicio más completo,
registre su producto en
www.samsung.com/global/register
RF267AB
RF26VAB
Spanish
Refrigerador
Manual de usuario
Características de su nuevo refrigerador
CARACTERÍSTICAS PRINCIPALES DE SU NUEVO REFRIGERADOR
Su refrigerador Samsung de tres puertas está equipado con multitud de características innovadoras de
almacenamiento y eficiencia energética.
• Sistema de doble enfriamiento
El refrigerador y la nevera disponen de evaporadores independientes. Gracias a este sistema de
enfriamiento, la nerera y el refrigerador refrigeran de forma más eficiente. Además, este sistema
de flujo de aire independiente evita que los olores de los alimentos situados en uno de los
compartimentos penetren en el resto.
• Cool Select Pantry™ (RF267)
El Cool Select Pantry™ es una gaveta de ancho completo que dispone de control de temperatura
ajustable.
• Espacio más grande y ancho
Las zonas de balda ancha y despensa proporcionan suficiente espacio para artículos más grandes,
como cajas de pizza, etc.
La gaveta ancha la nevera proporciona, asimismo, espacio suficiente para 2 ~ 3 pavos.
• Cierre automático de seguridad
El cierre automático de seguridad cerrará de forma automática una puerta entreabierta.

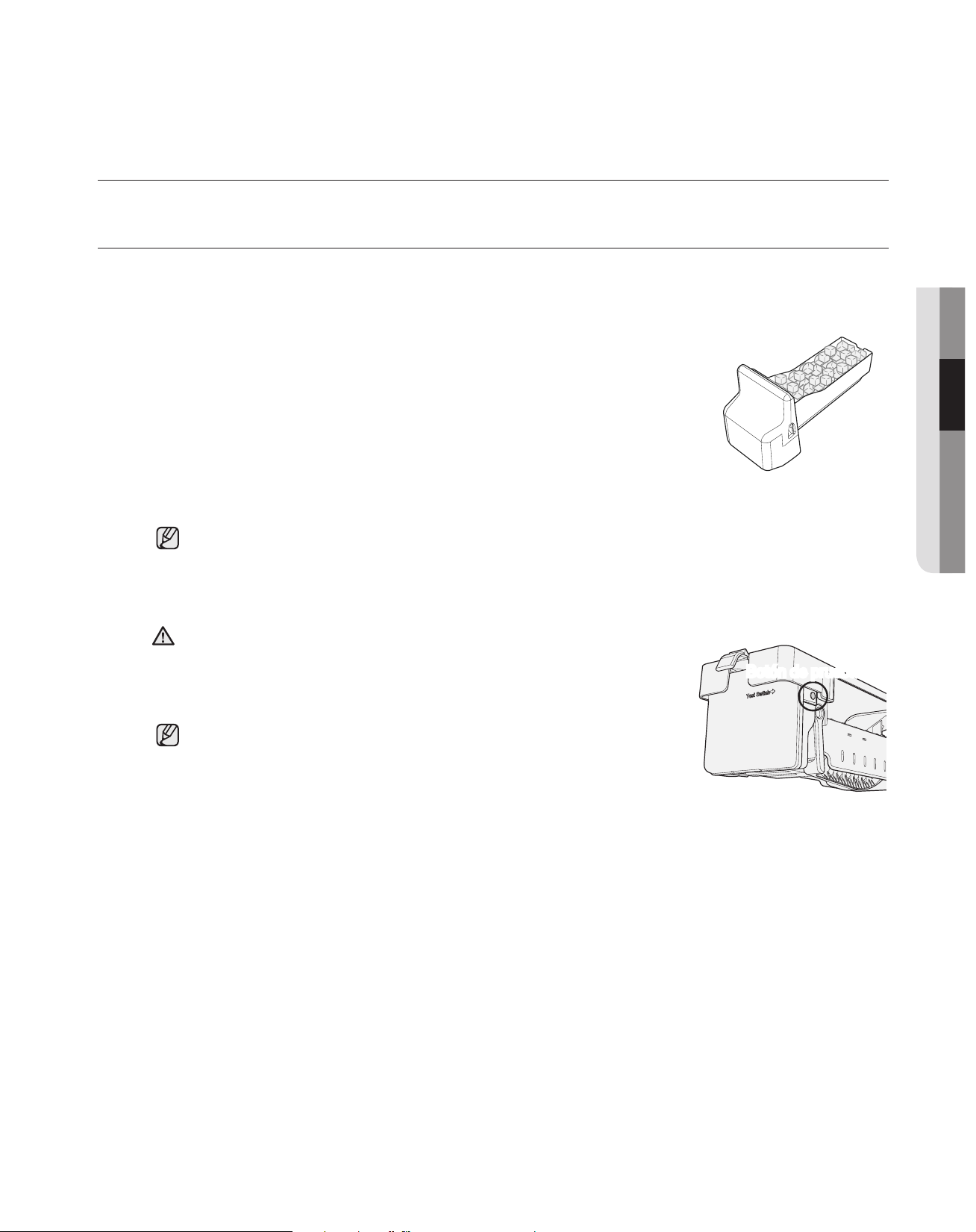

• Máquina de hielo compacta
La máquina de hielo puede dispensar cubitos o hielo picado.
• Pantalla de visualización y control de temperatura digital

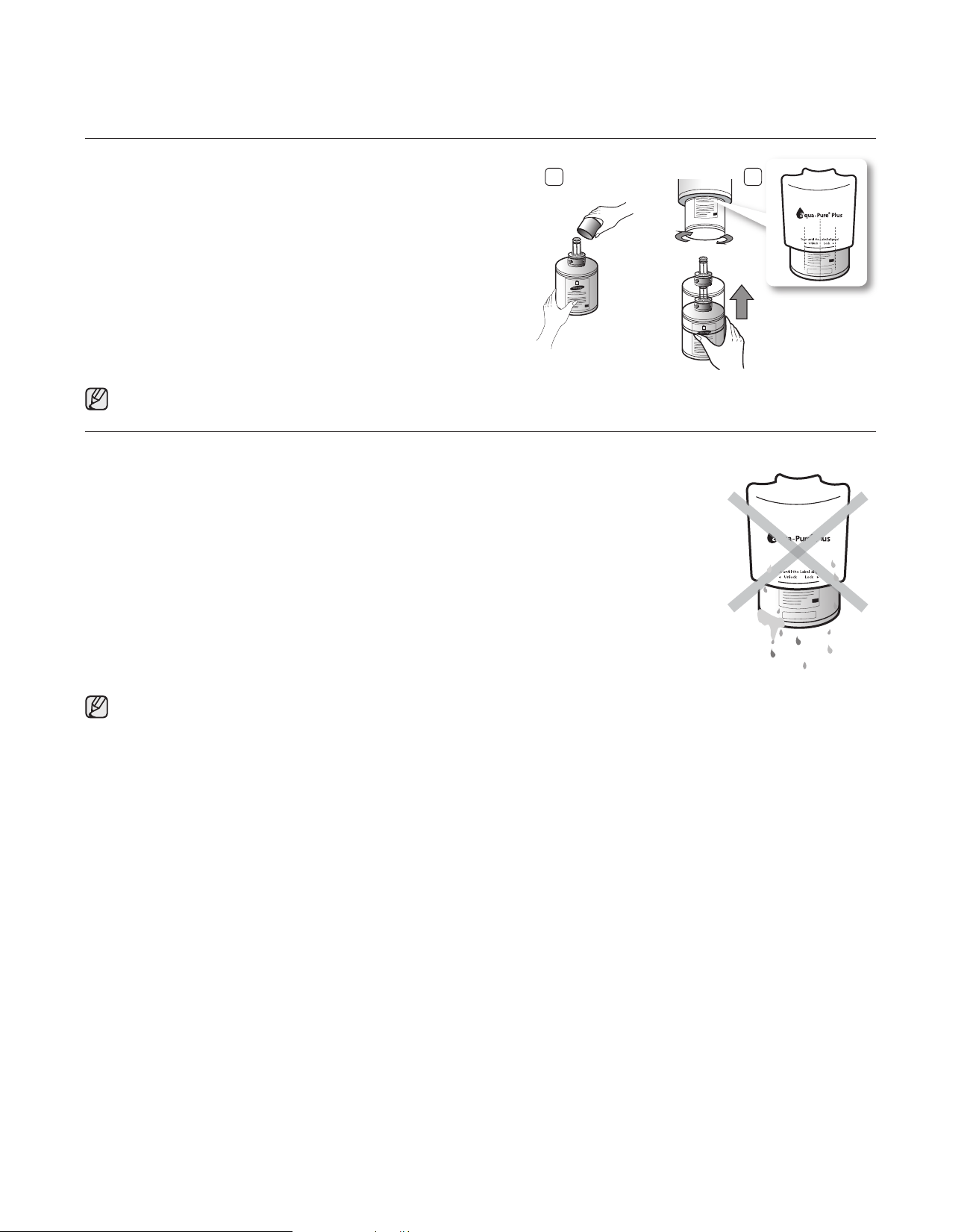

• Sistema de filtrado de agua
• Alarma de puerta
Una útil alarma avisará cuando la puerta quede entreabierta.

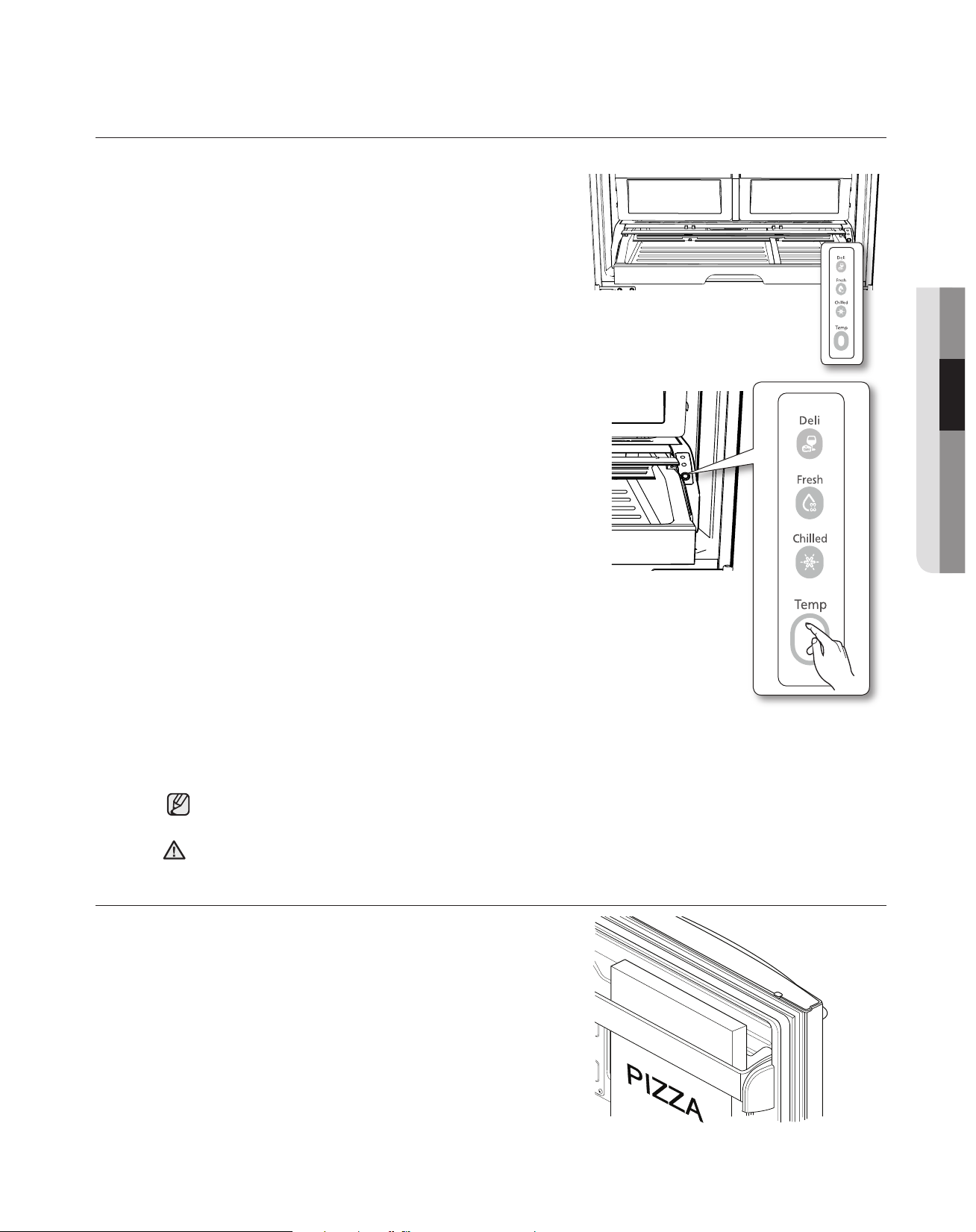

• Compartimento inclinable
El compartimento inclinable puede usarse para almacenar una pizza de 40,6 cm (16”).
• Gaveta de extracción automática
La gaveta superior de la nevera se despliega y sale automáticamente al abrir la puerta del
compartimento.
• Tirador simple
La puerta de la nevera puede abrirse con menos esfuerzo.
• Energy Star
La etiqueta Energy star de este producto puede hacer que ahorre en su factura eléctrica.
Para facilitar futuras consultas, escriba el modelo
y el número de serie a continuación, que podrá
encontrar en el lateral izquierdo del refrigerador.
Nº de modelo
Nº de serie
2_ Características
Información de seguridad
INFORMACIÓN DE SEGURIDAD
Antes de usar su nuevo refrigerador Samsung de tres puertas, lea este manual para asegurarse
de que sabe cómo usar de forma segura y eficaz, las características y funciones que ofrece su
nuevo electrodoméstico.
Como las siguientes instrucciones de funcionamiento están destinadas a varios modelos, las
características de su refrigerador pueden diferir ligeramente de las descritas en este manual. Si
tiene cualquier pregunta, póngase en contacto con nosotros en el 1-800-SAMSUNG o busque
ayuda e información online en www.samsung.com.
Significado de los iconos y señales usadas en este manual de usuario:
ADVERTENCIA
Prácticas peligrosas o inseguras que pueden ocasionar lesiones físicas graves o
peligro de muerte.
PRECAUCIÓN
Prácticas peligrosas o inseguras que pueden ocasionar lesiones físicas leves o daños
materiales.
PRECAUCIÓN
Para reducir el riesgo de incendio, explosión, choque eléctrico o lesiones físicas, cumpla
estas precauciones básicas de seguridad al usar su refrigerador:
NO intentar.
NO desmontar.
NO tocar.
Cumplir expresamente las instrucciones.
Desenchufar el cable de alimentación de la toma de pared.
Asegurarse de que la máquina está conectada a tierra para evitar choques eléctricos.
Ponerse en contacto con el servicio técnico para obtener ayuda.
Estas señales de advertencia existen para prevenir lesiones personales o a terceros.
Cúmplalas explícitamente
Guarde este manual en lugar seguro para futuras consultas.
SEÑALES DE ADVERTENCIA GRAVE
No enchufe varios electrodomésticos en la misma toma de pared.
• Los grandes electrodomésticos consumen mucha energía. Suministrar energía a más de un
electrodoméstico o máquina a través de una única toma de energía podría ocasionar recalentamiento y
provocar un incendio.
Asegúrese de que el tomacorriente no quede doblado o dañado por la parte posterior
del refrigerador.
• Un cable de alimentación dañado puede recalentarse y provocar un incendio.
No vaporice agua directamente en el interior o exterior de la gaveta del refrigerador/
nevera.
• Water could get into the interior machine parts and cause electric shock.
Información de seguridad _3
No use aerosoles cerca del refrigerador.
• La uso de aerosoles en las proximidades del refrigerador puede provocar una explosión o un incendio.
No someta a esfuerzos indebidos el cable de alimentación ni coloque artículos
pesados sobre él.
• Colocar artículos pesados sobre el cable de alimentación genera un riesgo de explosión e incendio.
No enchufe el cable de alimentación con las manos húmedas.
• Podría ser causa de choque eléctrico.
No introduzca un recipiente lleno de agua en el refrigerador.
• Si se derramase, podrían ocasionarse incendios o choques eléctricos.
No instale el refrigerador en lugares húmedos o cerca de la presencia de agua.
• La humedad o un aislamiento deteriorado de las partes eléctricas internas, puede ocasionar choques
eléctricos o incendios.
No almacene sustancias volátiles ni inflamables en el refrigerador.
• El almacenaje de benceno, disolvente, alcohol, éter, gas licuado y otros productos similares puede
provocar explosiones.
No desmonte o repare el refrigerador usted mismo.
• Corre el riesgo de provocar un incendio, averías en el electrodoméstico o lesiones físicas. Póngase
en contacto con su centro de asistencia más cercano para obtener ayuda de un técnico de servicio
cualificado.
Desenchufe el refrigerador antes de reemplazar el foco interior.
• Reemplazar el foco mientras el refrigerador está enchufado puede ocasionar un choque eléctrico.
Si desea desechar el refrigerador, retire las puertas y los sellos antes de tirarlo.
• Las puertas (y sus sellos) pueden atrapar a un niño que se introduzca en el refrigerador.
Asegúrese de que las puertas están anuladas y de que nadie ha quedado atrapado dentro.
El refrigerador debe ser conectado a tierra por seguridad.
• Asegúrese siempre de haber conectado a tierra el refrigerador antes de intentar examinar o reparar
cualquier pieza del electrodoméstico. Las fugas de corriente pueden ocasionar choques eléctricos graves.
No use nunca conductos de gas, líneas de teléfono u otros captadores potenciales de
rayos como puesta a tierra.
• Un uso incorrecto del conector de puesta a tierra puede ocasionar riesgo de choque eléctrico. Si fuese
necesario usar una alargadera para el suministro eléctrico del refrigerador, use únicamente una alargadera
de 3 cables que disponga de un conector de 3 clavijas con toma de tierra y una toma eléctrica de 3
ranuras que acepte el conector del electrodoméstico. El régimen indicado de la alargadera debe ser de 115
V~120 V de CA, 10 A o superior. Adicionalmente, si se usa un adaptador de puesta a tierra, asegúrese de
que la caja de la toma eléctrica también disponga de conexión completa a tierra.
Información de seguridad
4_ Información de seguridad
SEÑALES DE PRECAUCIÓN
Use el sentido común al llenar el refrigerador de alimentos y bebidas.
• En un refrigerador lleno en exceso, los artículos pesados, frágiles, voluminosos o delicados podrían caer
ocasionando lesiones físicas o daños a los objetos adyacentes.
No introduzca botellas o envases de cristal en la gaveta de la nevera.
• Al congelarse el contenido y expandirse, el cristal podría romperse, provocando lesiones físicas o llenando
la nevera de peligrosos fragmentos rotos de cristal.
Si la toma de pared estuviera suelta, no conecte el cable de alimentación.
• Existe riesgo de choque eléctrico o incendio. Solicite que un electricista autorizado revise el tomacorriente.
No desenchufe su refrigerador tirando del cable de alimentación.
• Sujete siempre el tomacorriente firmemente y tire de él para extraerlo de la pared. Forzar o tirar del cable de
alimentación puede ocasionar un cortocircuito, incendio o choque eléctrico.
• Un cable de alimentación dañado, debe ser reemplazado por el fabricante, un técnico de servicio
certificado o por personal de servicio cualificado.
No almacene artículos sobre la parte superior del electrodoméstico.
• Al abrir o cerrar la puerta, dichos artículos pueden caer, ocasionando lesiones físicas o dañando los objetos
adyacentes.
No almacene en el refrigerador productos farmacéuticos, material científico o
productos sensibles a la temperatura.
• Los productos que precisan controles de temperatura estrictos no deben almacenarse en el refrigerador.
No permita a los niños subir, sentarse o colgarse de las baldas o tiradores del
refrigerador. Estas acciones podrían dañar el refrigerador y herir gravemente a los
niños. No se apoye en la puerta de la nevera. La puerta podría romperse. No permita
que los niños se suban dentro de la gaveta de la nevera.
Si percibe olor a químicos o a plástico quemado o ve humo, desenchufe
inmediatamente el refrigerador y póngase en contacto con su centro de asistencia
Samsung Electronics.
Una vez que su refrigerador esté en funcionamiento, no toque las superficies frías del
compartimento de la nevera. La piel podría adherirse a estas superficies muy frías
especialmente con las manos húmedas o mojadas.
• La piel podría adherirse a la superficie y congelársele.
No introduzca las manos bajo el electrodoméstico.
• Los bordes afilados podrían ocasionar lesiones físicas.
No introduzca nunca los dedos u otros objetos en la abertura del dispensador de agua
Información de seguridad _5
PRECAUCIÓN
ni en el conducto de hielo.
• Hacerlo puede ocasionar lesiones físicas o daños materiales.
Si el refrigerador no va a ser usado durante un período de tiempo prolongado (por
ejemplo, durante varios meses), desenchufe el cable de alimentación de la toma de
pared.
• Con el tiempo, el deterioro del aislamiento del cable de alimentación puede ocasionar un incendio.
No use paños mojados o húmedos para limpiar el tomacorriente.
Elimine cualquier resto de polvo o materiales extraños de las clavijas del
tomacorriente.
• Un tomacorriente sucio puede incrementar el riesgo de incendio.
Si desconectase el refrigerador del suministro eléctrico, deberá esperar al menos
cinco minutos para volver a enchufarlo.
No sitúe el equipo en lugares expuestos a la luz directa del sol.
El electrodoméstico debe colocarse de forma que permita un acceso fácil a la fuente
de alimentación.
Si el cable de alimentación estuviera dañado, debe ser reemplazado por el fabricante,
un técnico de servicio certificado o por personal de servicio cualificado.
Si planea unas largas vacaciones, vacíe el refrigerador y desconéctelo.
• Limpie el exceso de humedad del interior y deje las puertas abiertas para impedir la proliferación de olores
y moho.
Garantía de servicio y modificación
• Cualquier cambio o modificación realizada por terceros sobre este electrodoméstico acabado, no está
cubierta por el servicio de garantía de Samsung ni serán responsabilidad de Samsung las cuestiones
relativas a la seguridad resultantes de dichas modificaciones realizadas por terceros.
Los niños pueden quedar atrapados en el interior de los refrigeradores.
Antes de desechar su viejo refrigerador o nevera, asegúrese de los siguiente:
• Desmonte las puertas.
• Deje todas las baldas colocadas en su lugar para que los niños no puedan acceder al interior y cerrar la
puerta mientras permanecen dentro.
Este electrodoméstico no ha sido diseñadopara su uso por niños pequeños o personas
discapacitadas sin supervisión adulta. Los niños pequeños deben estar supervisados al usar el
electrodoméstico.
Información de seguridad
6_ Información de seguridad
PRECAUCIÓN
Índice
Índice _7
INSTALACIÓN DE SU
REFRIGERADOR DE TRES PUERTAS
08
08 Preparativos para instalar el refrigerador
09 Desmontaje de las puertas del refrigerador
11 Desmontaje de la gaveta de la nevera
12 Montaje de las puertas de la nevera
14 Montaje de la gaveta de la nevera
15 Ajuste de las puertas
15 Ajuste del soporte para la balda ajustable(RF26V)

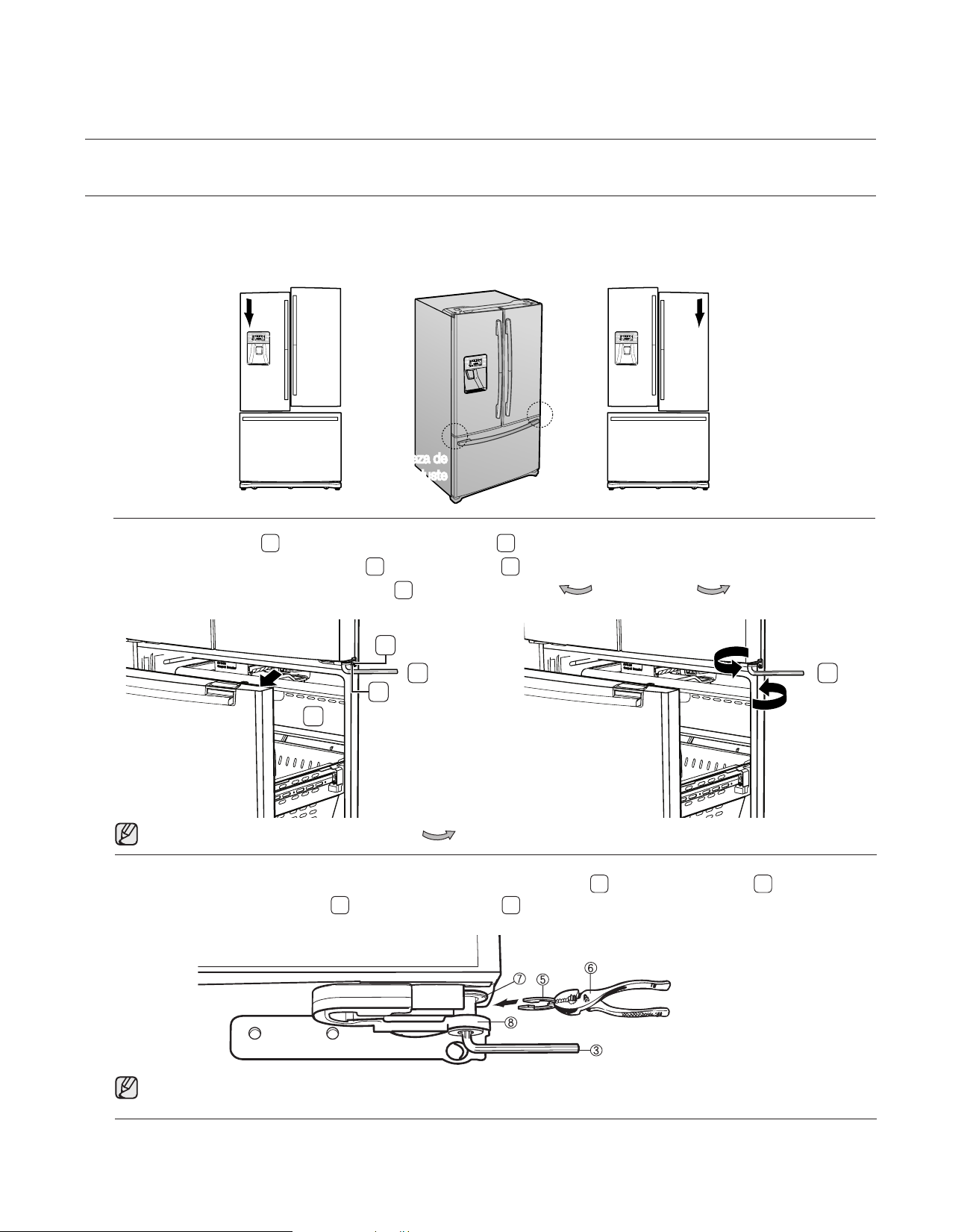

16 Realización de ajustes menores entre puertas

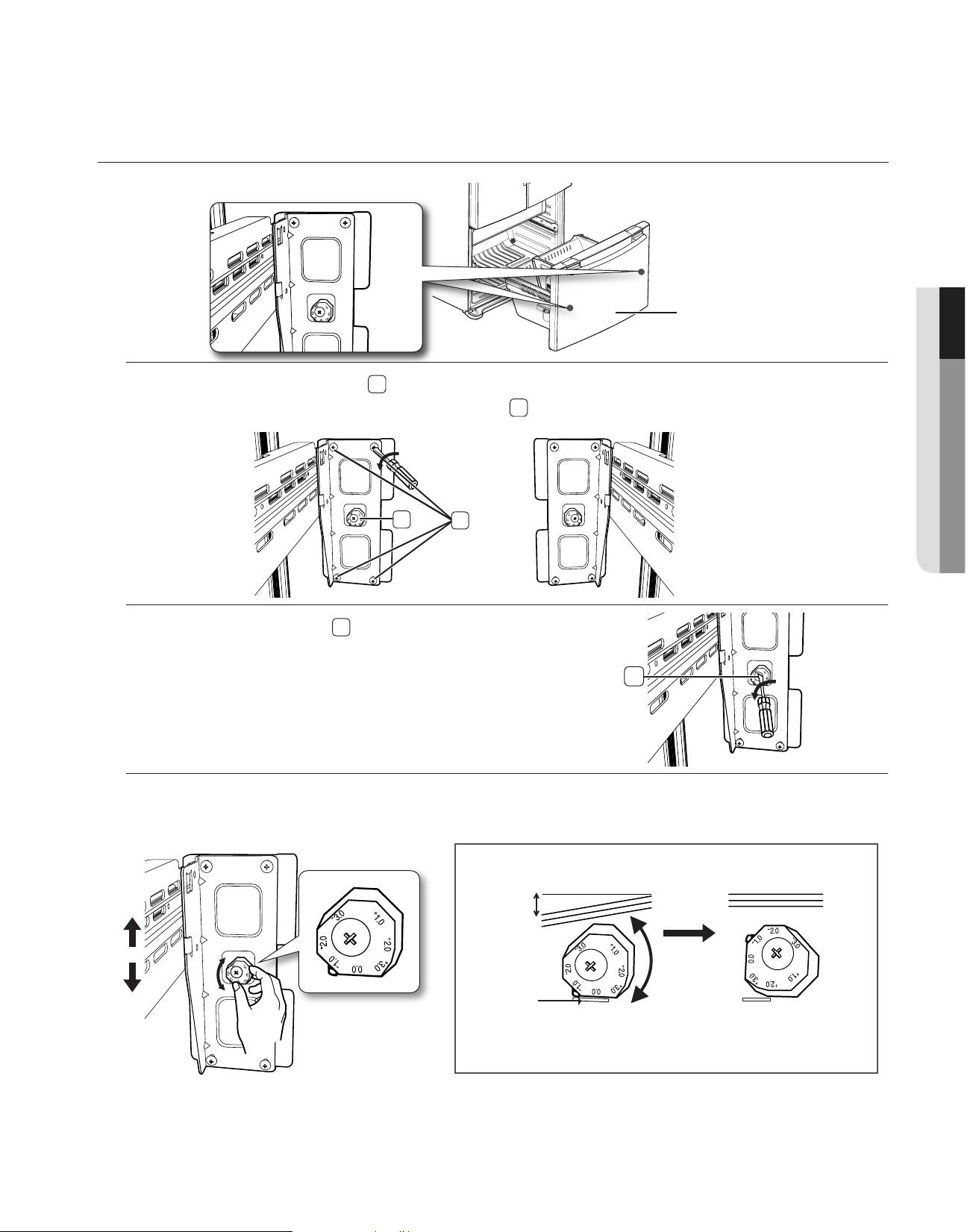

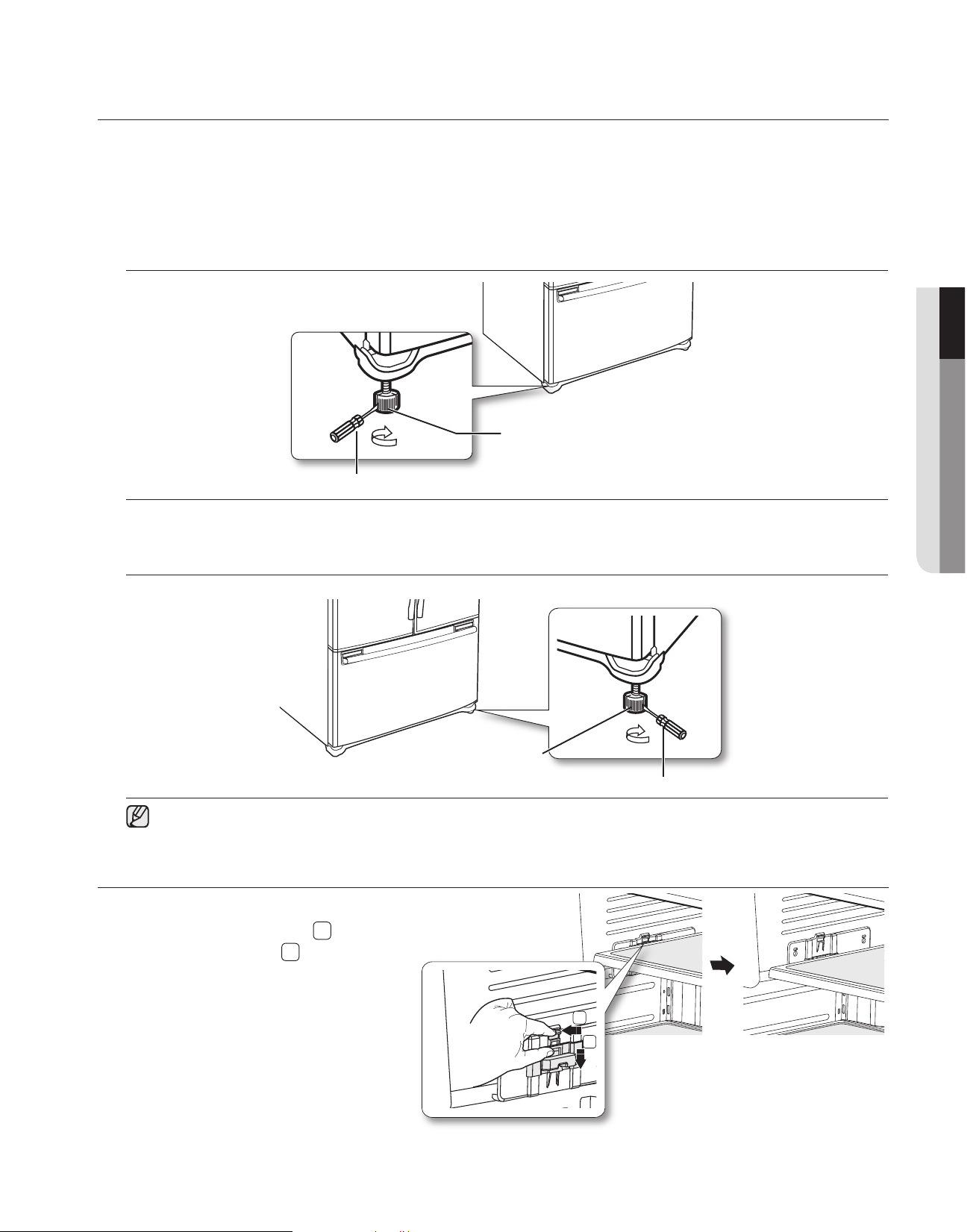

17 Ajuste del nivel de la gaveta de la nevera
18 Chequeo de la toma del dispensador de agua

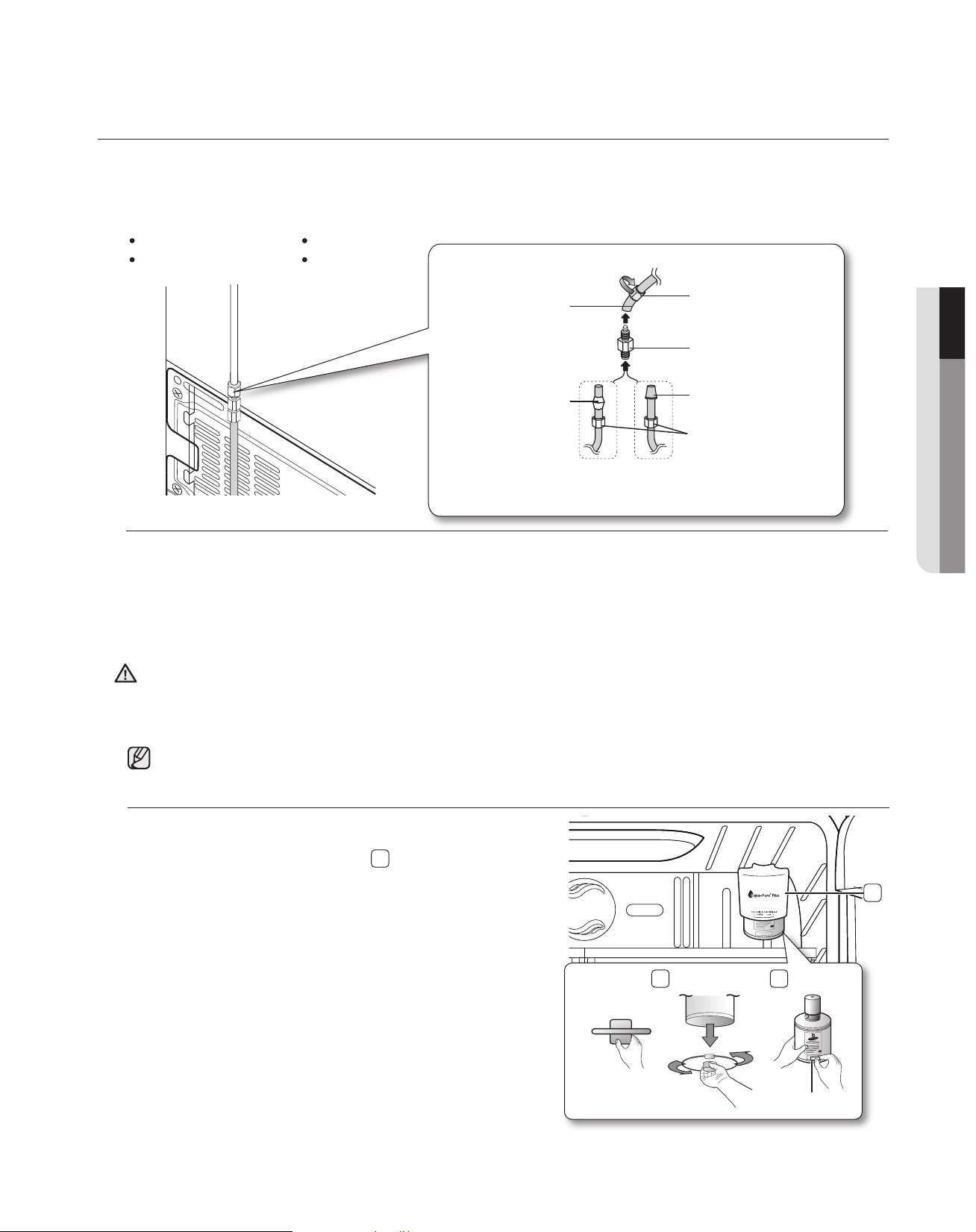

19 Instalación de la toma del dispensador de agua
FUNCIONAMIENTO DEL
REFRIGERADOR
SAMSUNG DE TRES PUERTAS
21

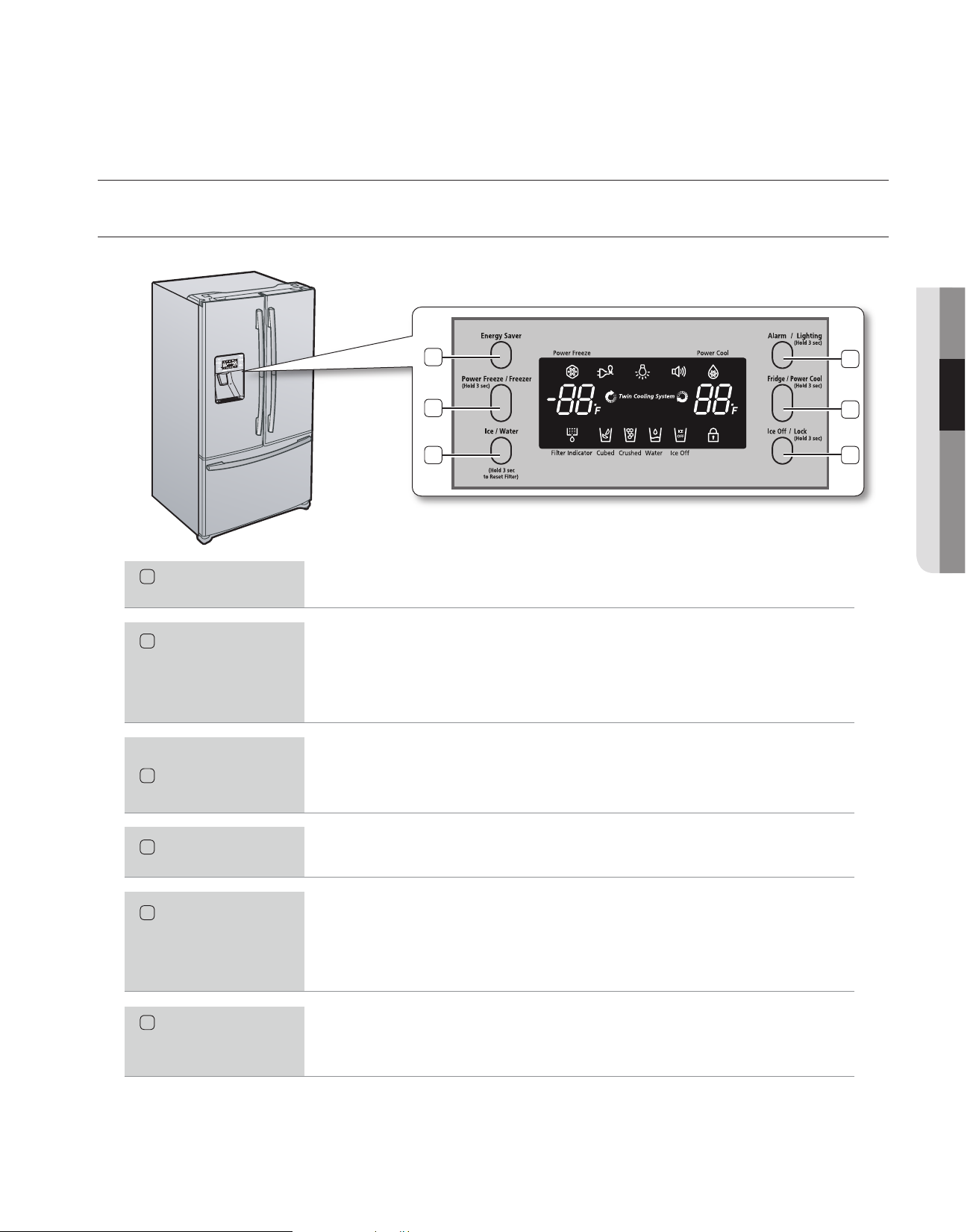

21 Uso del panel de control

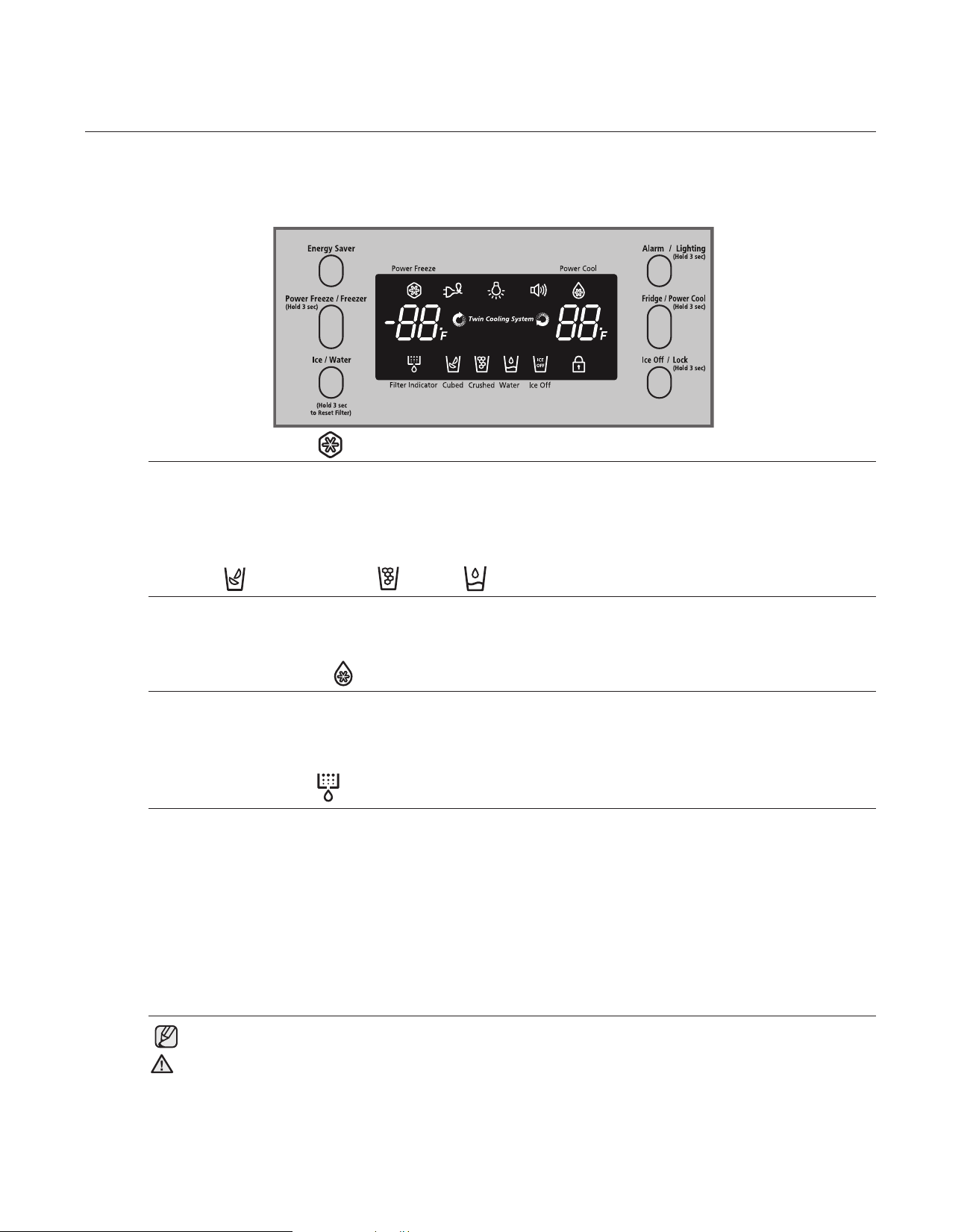

22 Uso de la pantalla de visualización digital
23 Control de temperatura
24 Uso del dispensador de hielo y agua fría.

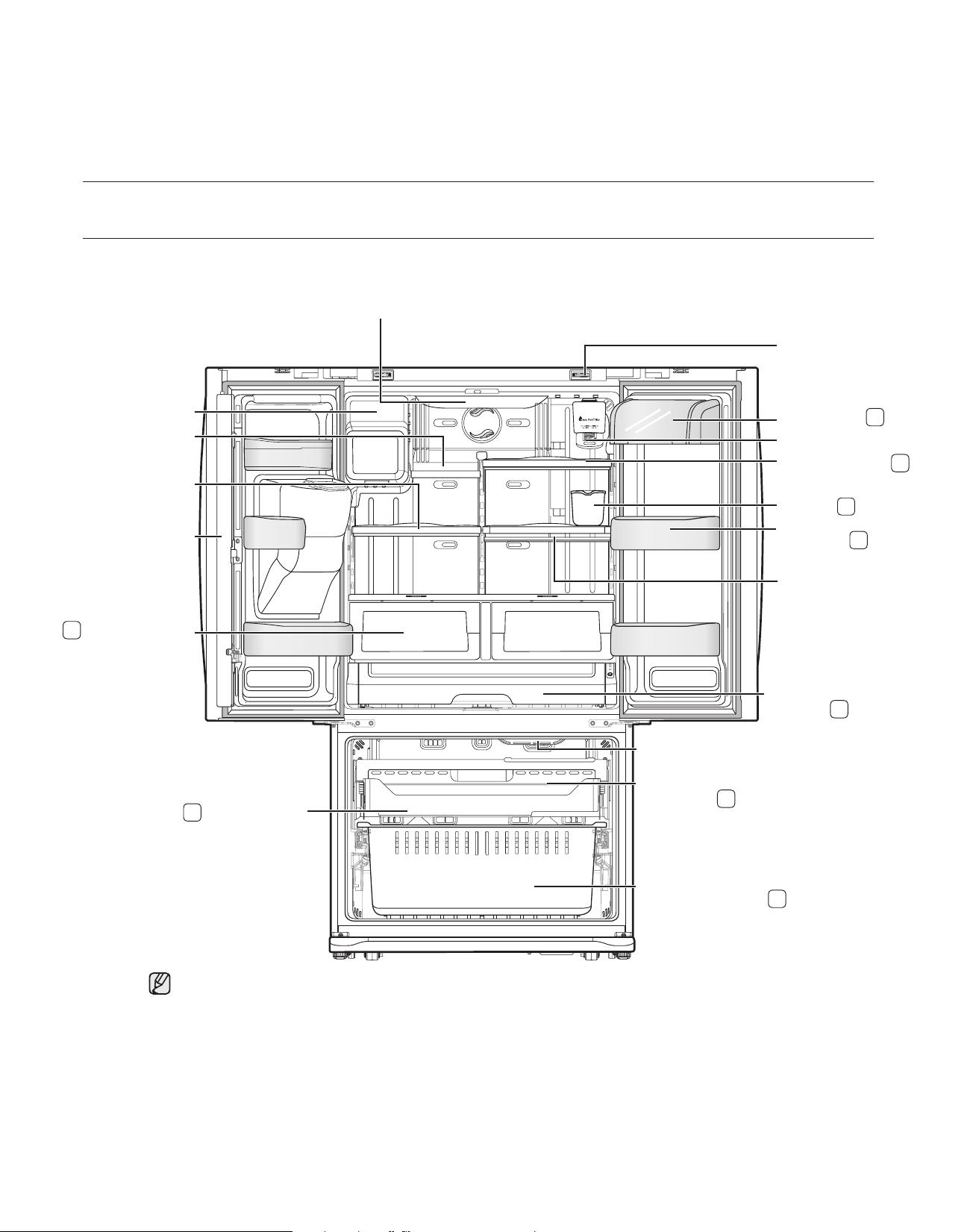

26 Partes y funciones(RF267)
27 Partes y funciones(RF26V)
28 Almacenaje de alimentos
29 Uso del Cool select pantry™(RF267)
29 Uso del compartimento inclinable

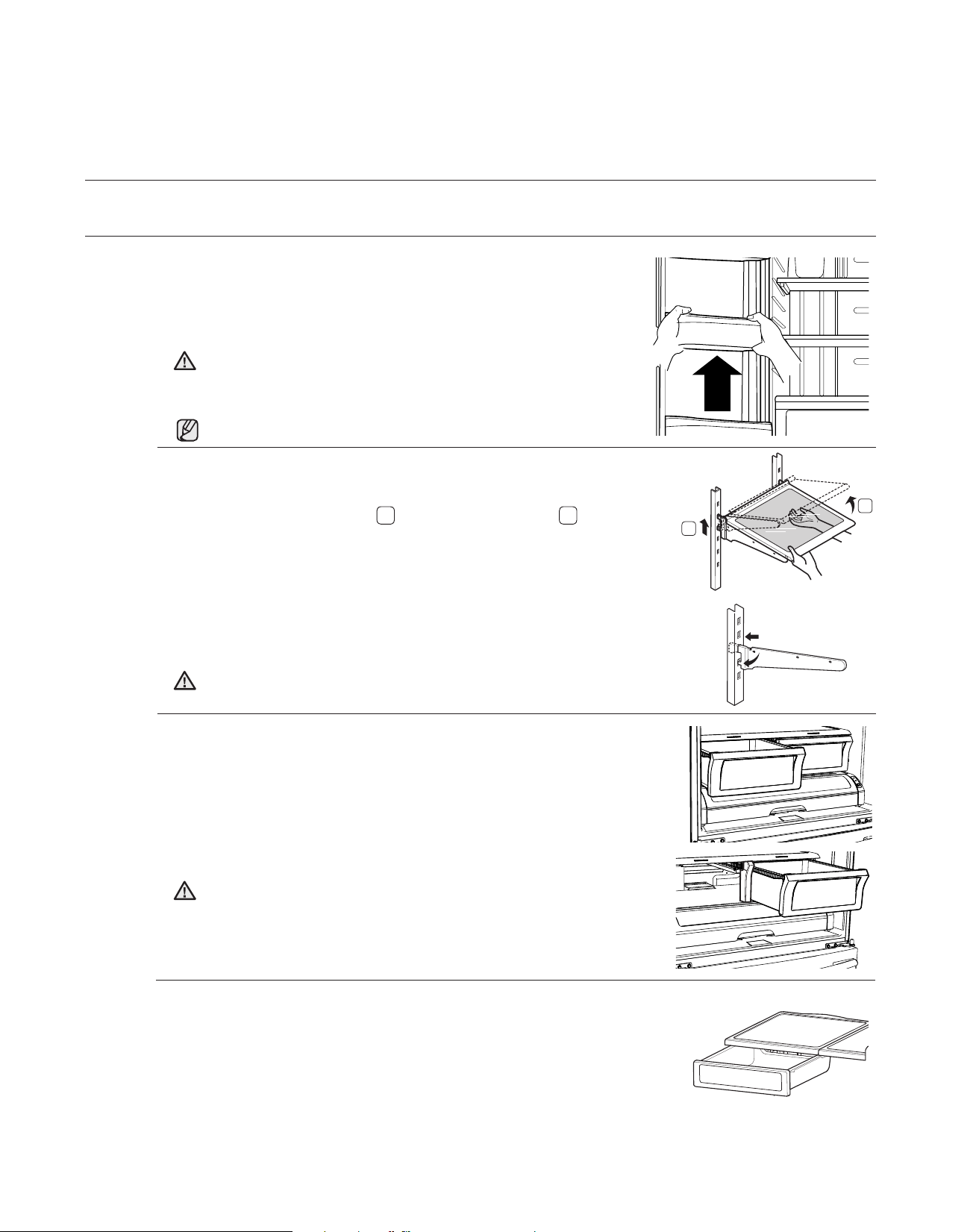

30 Desmontaje de los accesorios del refrigerador
31 Uso de puertas
32 Desmontaje de los accesorios de la nevera

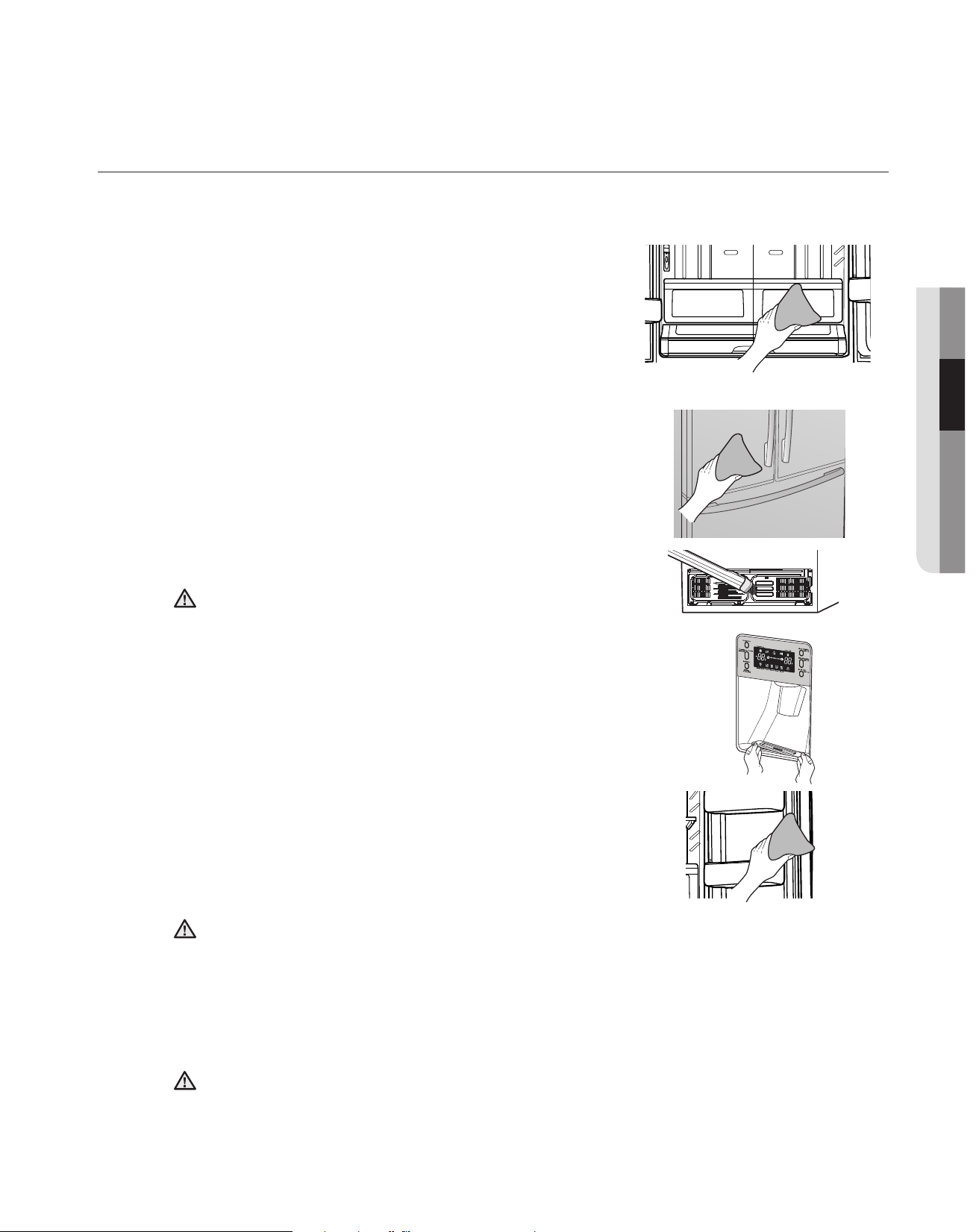

33 Limpieza del refrigerador

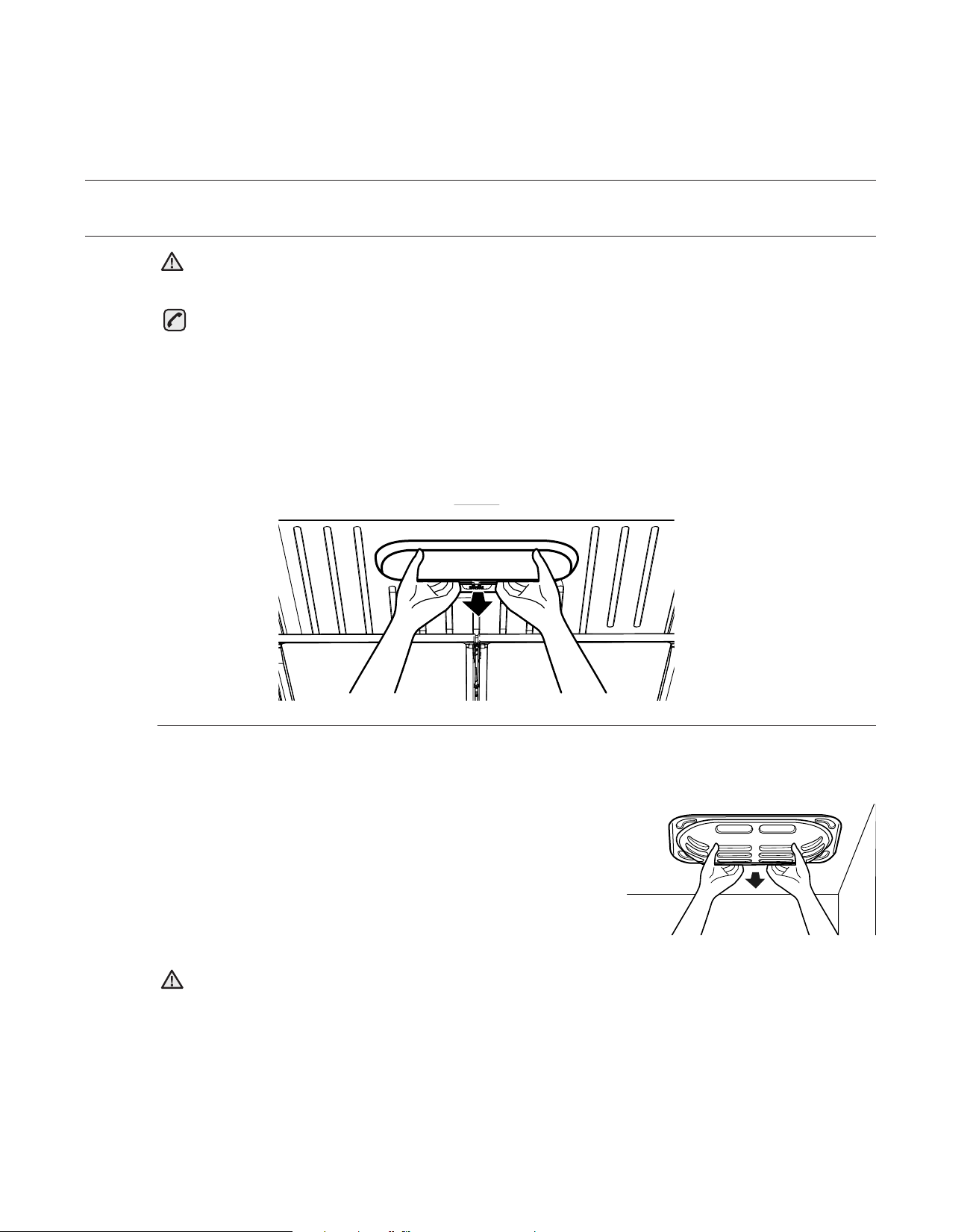

34 Reemplazo del foco interior

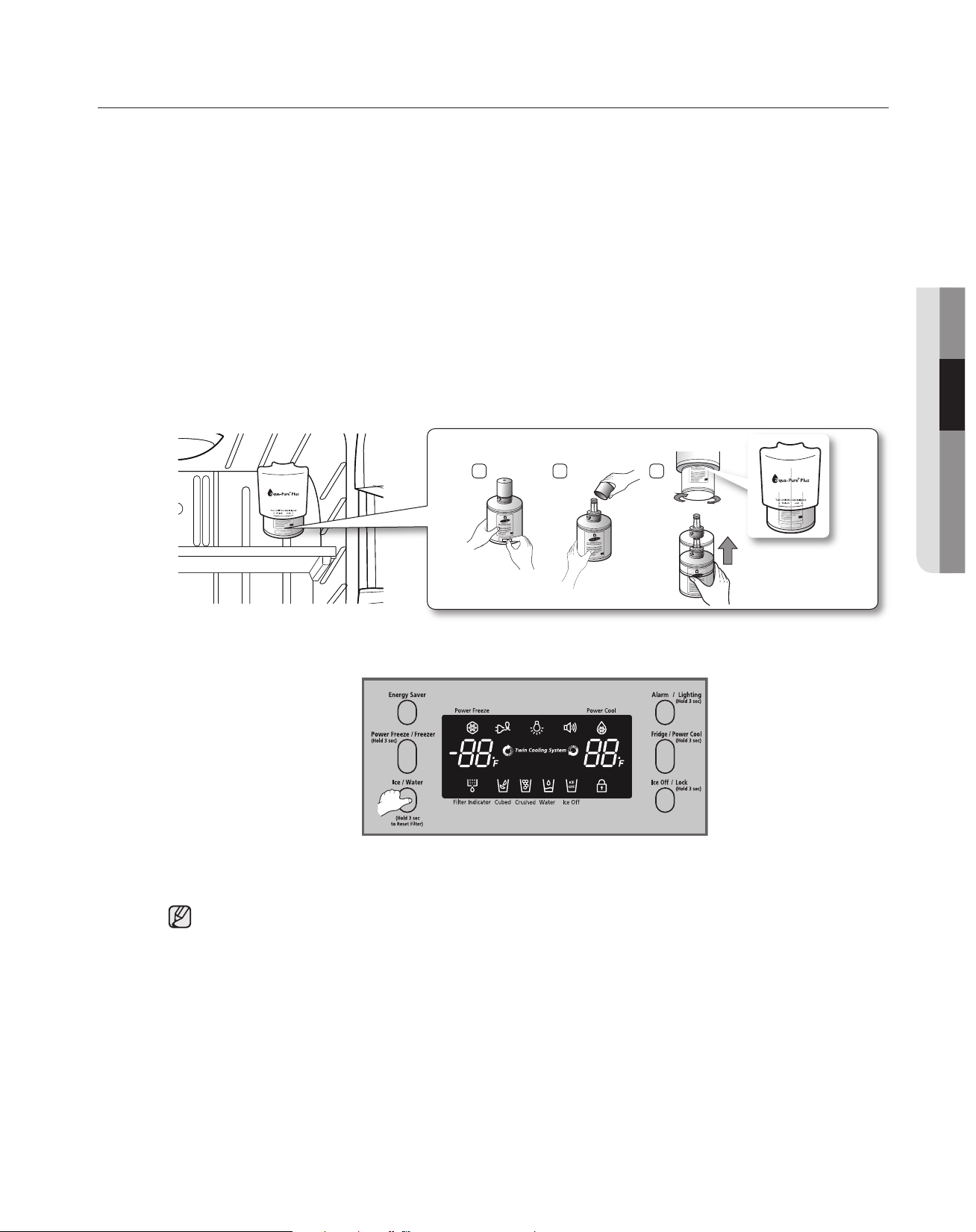

35 Reemplazo del filtro de agua
SOLUCIÓN DE PROBLEMAS
36
36 Solución de problemas
GARANTÍA
38
38 Garantía
DIAGRAMA DE CIRCUITO
37

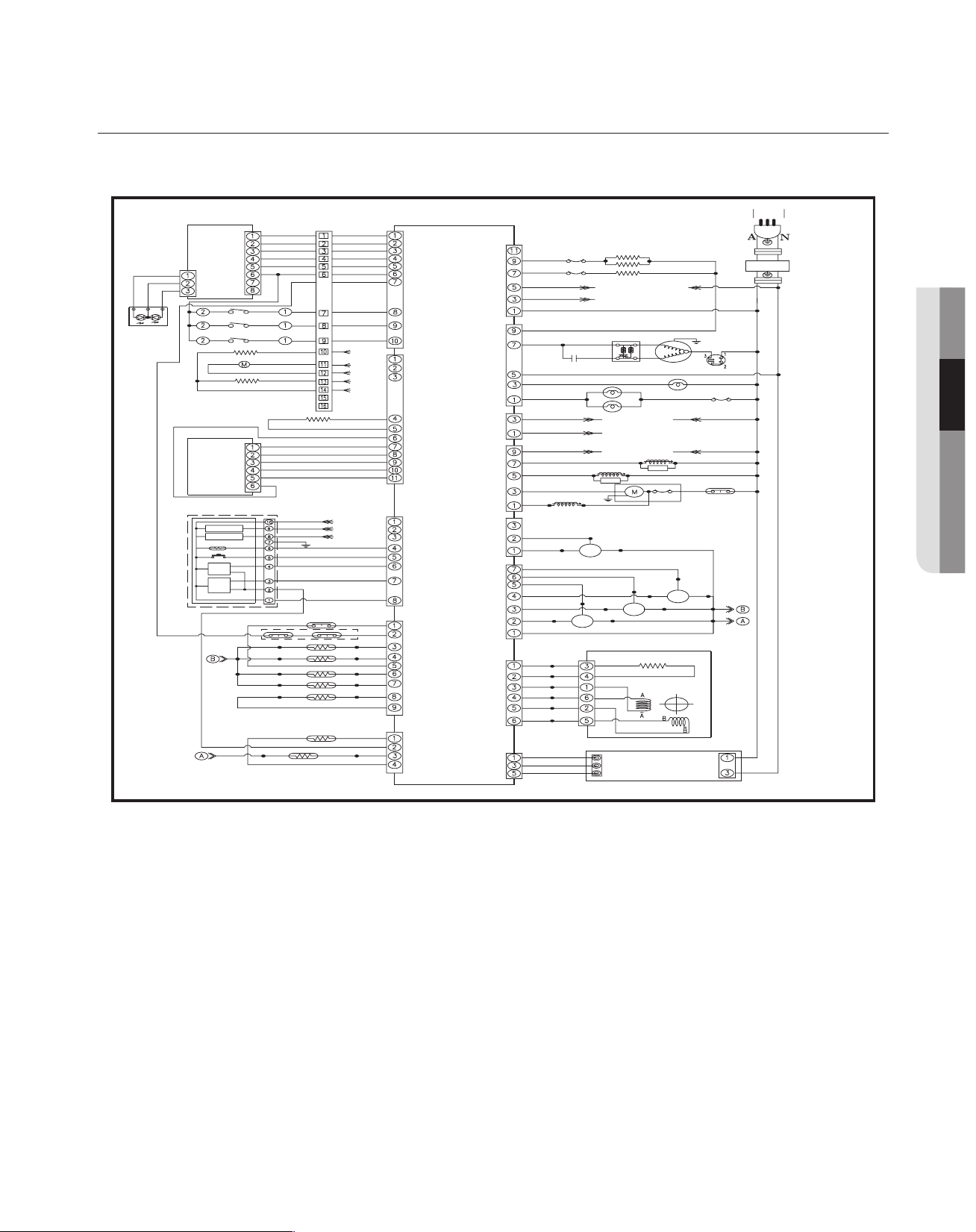

37 Diagrama de circuito
Instalación de su refrigerador de tres puertas
PREPARATIVOS PARA INSTALAR EL REFRIGERADOR
Felicidades por la adquisición de su refrigerador Samsung de tres puertas. Esperamos que disfrute de las
características y rendimiento de alta tecnología que este nuevo electrodoméstico tiene que ofrecer.
Selección del mejor emplazamiento para el refrigerador
• Un emplazamiento de fácil acceso para el suministro de agua.
• Un emplazamiento sin exposición directa a la luz solar.
• Un emplazamiento que tenga el piso nivelado (o casi nivelado).
• Un emplazamiento con suficiente espacio para que las puertas del
refrigerador puedan abrirse con facilidad.
• Deje suficiente espacio para la circulación del aire del sistema de
enfriamiento interno. Si el refrigerador no dispone de suficiente
espacio, el sistema de refrigeración interna puede no funcionar
correctamente.
8_ Instalación
Antes que nada: asegúrese de poder mover fácilmente su refrigerador hasta su posición final, midiendo puertas
de entrada (ancho y alto), umbrales, techos, escaleras, etc.
El siguiente cuadro especifica la altura y ancho exactos del refrigerador Samsung de tres puertas.
•
Mantenga despejado el lado derecho, izquierdo, posterior y superior durante la instalación.
Esto ayudará a reducir el consumo de energía y mantener una factura eléctrica más baja.
• No instale el refrigerador en un emplazamiento donde la temperatura pueda ser inferior a
10º C (50º F).
destornillador
Pie de nivelación
Al desplazar el refrigerador
Para evitar daños en el piso, asegúrese de que los pies
de nivelación frontales están en su posición más elevada
(por encima del piso). Examine la sección “Nivelación del
refrigerador” del manual.
Para proteger el acabado del piso, coloque una lámina de
protección, como cartón de embalaje, bajo el refrigerador.
Al proceder a labores de instalación, servicio o limpieza en la
parte trasera del refrigerador, asegúrese de tirar de la unidad
en línea recta hacia fuera y empujarla hacia atrás igualmente
en línea recta, al finalizar.
PRECAUCIÓN
MODELO RF267AB / RF26VAB
Capacidad (pies cúbicos)
26
Dimensiones
(pulgadas)
Ancho 35 ¾
Altura de la caja
con bisagra 70
sin bisagra 68 ⅝
Profundidad
con puerta 35 ⅝
sin puerta 29 ⅛
Instalación _9
AJUSTE DEL REFRIGERADOR
Ahora que tiene su nuevo refrigerador instalado y en su sitio, está preparado para ajustarlo y disfrutar de todas las
características y funciones de las que dispone el electrodoméstico. Completando los siguientes pasos, su refrigerador
deberá estar totalmente operativo.
1. Coloque el refrigerador en una situación apropiada, con una distancia libre razonable entre la pared y el
electrodoméstico. Examine las instrucciones de instalación de este manual.
2. Una vez enchufado el refrigerador, asegúrese de que el foco interior se ilumina al abrir las puertas.
3. Ajuste el control en la temperatura más fría y espere una hora. La nevera deberá enfriarse ligeramente y el
motor funcionar suavemente.
4. Tras poner en funcionamiento el refrigerador, harán falta varias horas para alcanzar la temperatura asignada.
Puede introducir alimentos y bebidas en el refrigerador una vez la temperatura sea suficientemente fría.
DESMONTAJE DE LAS PUERTAS DEL REFRIGERADOR
Si el refrigerador es demasiado grande para que pase fácilmente por la entrada, puede desmontar las puertas
del refrigerador.
Desmontaje de las puertas del refrigerador
1. Con la puerta abierta, retire la tapa superior del cuadro
(
1
) mediante el destornillador de cabeza plana y
cierre la puerta. Extraiga los 3 pernos sujetando la
parte superior del cuadro y retírela (
2
).
Herramientas necesarias
2
1
Destornillador Philips Llave tubular de 10
mm
Llave Allen (3/16”)
Destornillador de cabeza
plana
Alicates
Chequee la siguiente lista de accesorios.
Filtro de agua
(DA29-00002B)
Llave Allen
(DA80-00002C)
Dispositivo de
sujeción
(DA60-00143B)
Racor de compre-
sión
(DA62-00305A)
Tuerca de com-
presión
(DA74-00070B)
Clip de cierre de
ajuste (rojo)
(DA61-04522A)
Clip de cierre de
ajuste (azul)
(DA61-04521A)
01 INSTALACIÓN
Instalación de su refrigerador de tres puertas
10_ Instalación
3. Extraiga los 3 pernos hexagonales (
7
) que se
encuentran fijados a las bisagras superiores de la puerta
izquierda y derecha con una llave Allen (10 mm). Con
un destornillador de cabeza Philips, extraiga el perno
de puesta a tierra (
8
) que se encuentra fijado a las
bisagras superiores de la puerta izquierda y derecha.
Retire las bisagras superiores de la puerta izquierda y
derecha (
9
).
4. Levante la puerta hacia arriba para extraerla.
5. Con un destornillador de cabeza Philips, extraiga los
2 pernos (
10
) fijados a las bisagras inferiores de la
puerta izquierda y derecha.
Con ayuda de una llave Allen (4 mm (3/16”)), extraiga
los dos pernos de cabeza hexagonal (
11
) fijados en
la parte inferior de las bisagras de la puerta izquierda
y derecha.
Retire las bisagras inferiores de la puerta izquierda y
derecha (
12
).
7
8
9
10
12
11
2. Desconecte los dos conectores (3)
situados a cada lado de la tapa superior
y el conector (4) situado sobre la puerta
del lado izquierdo. Retire el tubo (5)
situado del lado de la puerta pulsando la
pieza roja (6) de la conexión de la toma
de agua.
3
4
5
6
Tubo de la
carcasa
Clip rojo
(1/4")
Clip azul
(5/16")
Si hubiera un clip rojo y un clip azul en la
conexión, deben extraerse ambos antes de retirar
el tubo.
3
PRECAUCIÓN
4. Retire cuatro pernos de cabeza hexagonal de 10 mm de
ambos lados.
5. Levante la puerta de la nevera de los raíles.
2. Extraiga la compartimento inclinable (
1
) tirando hacia arriba de los
soportes (
2
) al mismo tiempo.
3. Saque la cesta inferior (
3
) levantándola del sistema de
raíles.
1. Empuje la gaveta superior hasta que alcance la pared posterior de la
carcasa.
MONTAR LA GAVETA DE LA NEVERA
Instalación _11
1
2
3
Slot
Slot
01 INSTALACIÓN
12_ Instalación
Instalación de su refrigerador de tres puertas
DESMONTAJE DE LAS PUERTAS DEL REFRIGERADOR
Montaje de las puertas del refrigerador
1. Retire las bisagras inferiores de la puerta izquierda y
derecha (
12
).
Con un destornillador de cabeza Philips, extraiga los 2
pernos (
10
) fijados a las bisagras inferiores de la puerta
izquierda y derecha.
Con ayuda de una llave Allen (3/16”), introduzca y
apriete los dos pernos de cabeza hexagonal (
11
) en las
bisagras inferiores izquierda y derecha de la puerta.
2. Haga coincidir el orificio de la base de la puerta con la
bisagra inferior (
12
).
Asegúrese de no perder la tapa de la bisagra que
es muy fácil de quitar.
3. Introduzca las bisagras superiores (
9
) en los
orificios situados en la parte superior de las
puertas.
Con ayuda de una llave Allen (10 mm), introduzca
y apriete los 3 pernos de cabeza hexagonal (
7
)
en las bisagras superiores de la puerta izquierda y
derecha.
Con la ayuda de un destornillador de cabeza
Philips, introduzca y apriete el perno de puesta a
tierra (
8
) en las bisagras superiores de la puerta
izquierda y derecha.
9
7
8
12
10
11
12
Instalación _13
DESMONTAJE DE LAS PUERTAS DEL REFRIGERADOR
4. Conecte la toma de agua (
5
) y, a
continuación, introduzca dos clips en el
conector tirando del tubo.
Fije el conector (
4
) situado en la puerta
del lado izquierdo y los dos conectores (
3
)
situados a cada lado de la tapa superior.
5. Sitúe el cuadro superior (
2
) en su lugar.
Con la ayuda de un destornillador Phillips, introduzca y
apriete los 3 pernos del cuadro superior.
Con la puerta abierta, vuelva a introducir la tapa del cuadro
superior (
1
) y cierre las puertas.
Al volver a montar el cuadro superior, asegúrese de
que esta no comprima o dañe los cables.
2
1
3
4
Tubo del
dispensador
de la puerta
Tubo de la
carcasa
Clip rojo
(1/4")
Clip azul
(5/16")
Tubo del
dispensador
de la puerta
Tubo de la
carcasa
Los dos clips están encerrados dentro de la tapa
superior
5
3
01 INSTALACIÓN
14_ Instalación
2. Sujete el frontal de la puerta de la nevera sobre los
orificios abiertos de los lados.
3. Apriete por completo los cuatro pernos de cabeza hexagonal.
4. Con la gaveta extraída por completo, introduzca la cesta inferior
(
6
) en el sistema de raíles.
5. Enganche los extremos del compartimento inclinable (
7
) dentro
de los soportes (
8
) y empuje hacia abajo hasta situarlo en su
lugar.
Instalación de su refrigerador de tres puertas
1. Extraiga de forma uniforme los raíles de cada lado de la carcasa por
completo.
7
8
Slot
Slot
6
Slot
Slot
MONTAR LA GAVETA DE LA NEVERA
Orificio
Loading...
