Page 1
Frigorifero
Manuale dell'utente
RB3*T*/RL3*T*/RB3*A*/RL3*A*/RB3*B*/RL3*B*/RB3*C*/RL3*C*
SEI Apparecchio a libera installazione
Untitled-26 1 2022-12-27 5:32:50
Page 2
Indice
Informazioni di sicurezza 4
Cosa è necessario sapere sulle istruzioni di sicurezza 4
Simboli di sicurezza e precauzioni importanti: 7
Importanti istruzioni di sicurezza 8
Simboli relativi a importanti avvertenze per il trasporto e il luogo di installazione 12
Avvertenze per installazioni critiche 13
Indice
Precauzioni per l'installazione 17
Importanti avvertenze per l'uso 18
Precauzioni per l'uso 23
Avvertenze per la pulizia 27
Importanti avvertenze per la pulizia 29
Ulteriori suggerimenti per un uso corretto 30
Informazioni sul simbolo WEEE (RAEE) 32
Installazione 33
Il frigorifero in breve 33
Passaggi di installazione 34
Funzionamento 41
Pannello di controllo (solo modelli che lo prevedono) 41
SmartThings (solo modelli che ne sono dotati) 47
Funzioni speciali 50
Manutenzione 54
Inversione della posizione della porta (per i modelli con la maniglia a barra) 54
Inversione della porta (solo modelli che lo prevedono) 55
Pulizia e manutenzione 69
Pulizia 71
Sostituzione 72
Installazione in coppia (solo modelli che lo prevedono) 73
Risoluzione dei problemi 80
Generale 80
Si avvertono rumori anomali provenire dal frigorifero? 83
SmartThings (solo modelli che ne sono dotati) 85
Appendice 86
Istruzioni di sicurezza 86
Istruzioni di installazione 86
Istruzioni sulla temperatura 87
Informazioni sul modello e l'ordinazione di parti di ricambio 90
Italiano2
Untitled-26 2 2022-12-27 5:32:50
Page 3
Open Source Announcement 91
Indice
Italiano 3
Untitled-26 3 2022-12-27 5:32:50
Page 4
Informazioni di sicurezza
Prima di utilizzare il nuovo frigorifero Samsung, leggere completamente questo manuale in modo da
conoscerne le caratteristiche e le funzioni così da utilizzare l'apparecchio in modo sicuro ed efciente.
Cosa è necessario sapere sulle istruzioni di sicurezza
• Le avvertenze e le importanti istruzioni di sicurezza
riportate in questo manuale non coprono tutte le possibili
Informazioni di sicurezza
condizioni e situazioni che possono vericarsi.
E' responsabilità dell'utente utilizzare l'apparecchio con
buonsenso, prestando la massima attenzione e cura in fase
di installazione, manutenzione e funzionamento.
• Poiché le seguenti istruzioni operative coprono i vari
modelli disponibili, le caratteristiche del frigorifero
possono differire da quelle descritte in questo manuale e
non tutti i simboli di avvertenza possono essere applicabili.
In caso di dubbi o domande rivolgersi al centro assistenza
di zona o visitare il sito www.samsung.com per reperire le
informazioni necessarie.
• Come refrigerante vengono utilizzati i gas R-600a o
R-134a. Controllare l’etichetta del compressore sul retro
dell’apparecchio e l’etichetta della potenza nominale
all’interno del frigorifero per individuare il tipo di
refrigerante utilizzato. Qualora questo prodotto contenga
gas inammabili (Refrigerante R-600a), contattare gli enti
locali preposti per apprendere il corretto smaltimento del
prodotto.
• Per evitare la possibile formazione di una miscela di aria
e gas inammabile, in caso di una perdita nel circuito
di raffreddamento, la dimensione del locale in cui viene
installato il prodotto deve essere adeguata alla quantità di
refrigerante utilizzato.
Italiano4
Untitled-26 4 2022-12-27 5:32:50
Page 5
• Non attivare mai un apparecchio che mostri chiari segni
di danni. In caso di dubbi, consultare il rivenditore.
La dimensione del locale dovrebbe essere calcolata
considerando 1 m3 di spazio per ogni 8 g di refrigerante
R-600a contenuto nell’apparecchio.
La quantità di refrigerante utilizzata nell'apparecchio è
indicata nella targhetta identicativa all'interno dell'unità.
• Eventuali schizzi di refrigerante fuoriuscito dalle tubazioni
possono provocare incendio o lesioni oculari. In caso di
perdita di refrigerante dalle tubazioni, evitare il contatto
del prodotto con amme libere o qualsiasi altra fonte
inammabile e ventilare immediatamente il locale.
- La mancata osservanza di questa precauzione può
causare un incendio o una esplosione.
• Al ne di evitare una contaminazione dei cibi, rispettare le
seguenti istruzioni:
- L'apertura per lunghi periodi di tempo della porta
può provocare un signicativo innalzamento della
temperatura interna.
- Pulire regolarmente la supercie interna che entra a
contatto con i cibi ed i sistemi di scolo accessibili.
- Pulire i serbatoi dell'acqua qualora non vengano
utilizzati per 48 ore; azionare i sistemi di erogazione
dell'acqua collegati alle tubazioni di mandata qualora
non vengano utilizzati per 5 giorni.
- Conservare la carne ed il pesce in idonei contenitori
all'interno del frigorifero, così che non possano colare
liquidi o possano entrare in contatto con altri cibi.
Informazioni di sicurezza
Italiano 5
Untitled-26 5 2022-12-27 5:32:50
Page 6
Informazioni di sicurezza
- Gli scomparti a due stelle per il congelamento dei cibi
sono idonei alla conservazione di cibi pre-congelati, la
conservazione o produzione di gelati e la formazione o
conservazione di cubetti di ghiaccio.
- Gli scomparti a una, due o tre stelle non sono idonei per
Informazioni di sicurezza
il congelamento di cibi freschi.
- Se il frigorifero viene lasciato vuoto per lunghi periodi
di tempo, spegnerlo, scongelarlo, pulirlo ed asciugarlo
lasciando la porta aperta al ne di prevenire la
formazione di muffa al suo interno.
Italiano6
Untitled-26 6 2022-12-27 5:32:50
Page 7
Simboli di sicurezza e precauzioni importanti:
Seguire le istruzioni per la sicurezza riportate in questo
manuale. Questo manuale utilizza la seguente simbologia di
sicurezza.
AVVERTENZA
Pericoli o pratiche non sicure che possono causare lesioni
personali gravi e/o danni alla proprietà, o causare la morte.
ATTENZIONE
Pericoli o pratiche non sicure che possono causare lesioni
personali gravi e/o danni alla proprietà.
NOTA
Informazioni utili che aiutano l'utente a comprendere o
beneciare dell'uso del frigorifero.
Questi simboli di avvertenza hanno lo scopo di prevenire
lesioni personali.
Seguire attentamente le istruzioni ad essi associate.
Una volta letto, si raccomanda di conservare il manuale in un
luogo sicuro per future consultazioni.
Informazioni di sicurezza
Italiano 7
Untitled-26 7 2022-12-27 5:32:50
Page 8
Informazioni di sicurezza
Importanti istruzioni di sicurezza
Avvertenza; Rischio di incendio / materiali
inammabili
Informazioni di sicurezza
AVVERTENZA
• Nel posizionare l'apparecchio, assicurarsi che il cavo di
alimentazione non sia impigliato o danneggiato.
• Non posizionare multiprese o alimentatori portatili sul
retro dell'apparecchio.
• Riempire solo con acqua potabile.
• Collegare solo alla tubazione dell'acqua potabile.
• Mantenere libere le aperture predisposte nella struttura
di montaggio o nel mobile a incasso per la ventilazione
dell'apparecchio.
• Per accelerare il processo di sbrinamento, non utilizzare
dispositivi meccanici o altri mezzi diversi da quelli
consigliati dal costruttore.
• Non danneggiare il circuito refrigerante.
• Non usare apparecchi elettrici all'interno dei comparti di
conservazione del cibo, a meno che non siano consigliati
dal costruttore.
• Questo apparecchio non è inteso per l’uso da parte di
persone (bambini inclusi) che abbiano ridotte capacità
siche, sensoriali o mentali, o siano prive di esperienza o
conoscenza, a meno che siano state fornite loro istruzioni
per l’uso da parte di una persona responsabile della loro
sicurezza o che sovrintenda all'uso dell'apparecchio.
Italiano8
Untitled-26 8 2022-12-27 5:32:50
Page 9
• Questo apparecchio può essere utilizzato da bambini
di età superiore agli 8 anni e da persone con ridotte
capacità siche, sensoriali o mentali o senza esperienza o
conoscenza del prodotto solo sotto la supervisione di una
persona responsabile o nel caso in cui abbiano ricevuto
informazioni speciche sull'uso sicuro dell'apparecchio
e ne abbiano compreso i rischi ad esso associati. Non
consentire ai bambini di giocare con l'apparecchio. La
pulizia e la manutenzione dell'apparecchio non devono
essere eseguite da bambini senza la supervisione di un
adulto. L'inserimento e l'estrazione del cibo nel frigorifero è
consentito ai bambini tra i 3 e gli 8 anni.
• Se il cavo di alimentazione è danneggiato, richiederne la
sostituzione al produttore, a un tecnico dell'assistenza o un
tecnico specializzato al ne di evitare potenziali pericoli
• La presa deve essere sempre facilmente accessibile in
modo da poter rapidamente scollegare l'apparecchio dalla
corrente elettrica in caso di una emergenza.
- Deve essere situata al di fuori dell'area posteriore del
frigorifero.
• Non conservare sostanze potenzialmente esplosive, come
bombolette spray contenenti gas inammabili, all'interno
di questo apparecchio.
• Se il prodotto è dotato di lampadine LED, non
disassemblare l'assieme coprilampada/lampada LED
autonomamente.
- Contattare un Centro di assistenza Samsung.
- Utilizzare solo lampade LED fornite dal costruttore o dal
centro assistenza.
Informazioni di sicurezza
Italiano 9
Untitled-26 9 2022-12-27 5:32:50
Page 10
Informazioni di sicurezza
• Per i migliori risultati in termini di efcienza energetica,
tenere tutti gli accessori interni quali cestelli, cassetti e
ripiani nella posizione indicata dal costruttore.
• Perché questo prodotto mantenga la migliore efcienza
energetica, lasciare tutti i ripiani, i cassetti e i cestelli nella
Informazioni di sicurezza
loro posizione originaria.
Come ridurre al minimo il consumo energetico
• Installare l'apparecchio in un luogo fresco, asciutto e dotato
di adeguata ventilazione.
• Accertarsi che non sia esposto a luce solare diretta e
non sia installato vicino a una fonte diretta di calore (un
calorifero, ad esempio).
- Si raccomanda di non ostruire le ventole e le griglie di
ventilazione per garantire l'efcienza energetica.
- Lasciare che il cibo caldo si raffreddi prima di riporlo
nell'apparecchio.
- Per scongelare i surgelati, collocarli in frigorifero. Le
basse temperature dei surgelati consentono inoltre
di rinfrescare ulteriormente gli alimenti presenti in
frigorifero.
- Nel riporre o estrarre gli alimenti, non tenere per molto
tempo la porta aperta.
- Minore è il tempo di apertura, minore è il ghiaccio che si
forma nel freezer.
- Pulire il retro del frigorifero regolarmente. La polvere
che si accumula aumenta il consumo di corrente.
- Non impostare una temperatura più bassa del
necessario.
Italiano10
Untitled-26 10 2022-12-27 5:32:50
Page 11
- Garantire una ventilazione sufciente alla base e
sul retro del frigorifero. Non coprire le aperture di
ventilazione.
- Durante l’installazione, lasciare sufciente spazio sui
lati, sul retro e in alto per consentire la circolazione
dell’aria. Ciò consentirà di ridurre sia il consumo
energetico sia il costo della bolletta elettrica.
• Si consiglia di lasciare uno spazio di:
- Destra, sinistra e retro: più di 50 mm
- Sopra: più di 100 mm
Questo apparecchio è progettato per un uso domestico o
applicazioni simili quali
- angoli cottura per il personale di punti vendita, ufci e
altri ambienti lavorativi;
- fattorie/aziende agricole e per l'uso dei clienti in hotel,
motel e altri ambiti residenziali;
- ambienti di tipo bed and breakfast;
- catering e applicazioni simili non-retail.
Informazioni di sicurezza
Italiano 11
Untitled-26 11 2022-12-27 5:32:50
Page 12
Informazioni di sicurezza
Simboli relativi a importanti avvertenze per il trasporto e il luogo di installazione
AVVERTENZA
• Durante il trasporto e l’installazione dell’apparecchio,
Informazioni di sicurezza
prestare attenzione a non danneggiare alcuna parte del
circuito refrigerante.
- Una perdita di refrigerante dalla tubazione può
inammarsi o causare lesioni oculari. Se si rileva una
perdita, evitare l'uso di amme libere o potenziali fonti
di accensione nei pressi e aerare il locale per alcuni
minuti.
- Questo apparecchio contiene come refrigerante una
minima quantità di isobutano (R-600a), il quale,
nonostante sia un gas naturale a basso impatto
ambientale, è comunque combustibile. Durante il
trasporto e l’installazione dell’apparecchio, prestare
attenzione a non danneggiare alcuna parte del circuito
refrigerante.
Italiano12
Untitled-26 12 2022-12-27 5:32:50
Page 13
Avvertenze per installazioni critiche
AVVERTENZA
• Non installare il frigorifero in un luogo umido o dove possa
entrare a contatto con acqua.
- L'usura del rivestimento isolante delle parti elettriche
può causare scariche elettriche o un incendio.
• Non collocare il frigorifero in una posizione esposta alla
luce solare diretta o al calore di stufe, radiatori o altri
apparecchi di riscaldamento.
• Non collegare più apparecchi a una presa multipla. Il
frigorifero deve essere sempre collegato a una presa
elettrica separata in grado di sostenere una tensione
corrispondente a quanto riportato sull’etichetta apposto sul
frigorifero.
- Ciò consente di ottenere le migliori prestazioni e
prevenire il sovraccarico dell'impianto domestico
che potrebbe causare un incendio a causa del
surriscaldamento dei cavi.
• Se la presa elettrica è allentata, non inserire la spina.
- Rischio di incendio o scariche elettriche.
• Non utilizzare un cavo con evidenti segni di usura o
abrasione lungo il rivestimento o alle estremità.
• Non piegare eccessivamente il cavo di alimentazione né
posizionarvi sopra oggetti pesanti.
• Non piegare o tirare eccessivamente il cavo di
alimentazione.
• Non torcere o annodare il cavo di alimentazione.
Informazioni di sicurezza
Italiano 13
Untitled-26 13 2022-12-27 5:32:51
Page 14
Informazioni di sicurezza
• Non agganciare il cavo elettrico a oggetti metallici, non
collocarvi sopra oggetti pesanti, non far correre il cavo tra
oggetti, né spingere il cavo dietro l'apparecchio.
• Durante lo spostamento del frigorifero, prestare attenzione
a non schiacciare o danneggiare il cavo di alimentazione.
Informazioni di sicurezza
- Ciò può portare a scariche elettriche o un incendio.
• Non scollegare mai l'alimentazione dal frigorifero tirando
il cavo di alimentazione. Afferrare sempre la spina e tirarla
verso di sé per estrarla dalla presa.
- Un cavo danneggiato può causare un cortocircuito, un
incendio o una scarica elettrica.
• Non utilizzare spray nei pressi del frigorifero.
- L'uso di spray vicino al frigorifero può causare una
esplosione o un incendio.
• Non installare l'apparecchio vicino ad una fonte di calore o
materiale inammabile
• Non installare l'apparecchio in un locale in cui possa
vericarsi una perdita di gas.
- Ciò può portare a scariche elettriche o un incendio.
• Questo frigorifero deve essere posizionato correttamente
ed installato seguendo le istruzioni fornite in questo
manuale prima dell'uso.
• Collegare la spina inserendola nella posizione corretta con
il cavo rivolto verso il basso.
- Collegando la spina elettrica al contrario, il cavo
potrebbe danneggiarsi e causare scariche elettriche o
un incendio.
• Accertarsi che la spina non sia schiacciata o danneggiata
dal retro del frigorifero.
Italiano14
Untitled-26 14 2022-12-27 5:32:51
Page 15
• Tenere i materiali di imballaggio lontano dalla portata dei
bambini.
- Sussiste il rischio di morte a causa di soffocamento
qualora un bambino inserisca la testa nei materiali da
imballaggio.
• Non installare l'apparecchio in un locale soggetto a umidità,
fumi d'olio o polvere, luce solare diretta o acqua (pioggia).
- L'usura del rivestimento isolante delle parti elettriche
può causare scariche elettriche o un incendio.
• Qualora si riscontri la presenza all'interno del frigorifero di
polvere o acqua, estrarre la spina dalla presa di corrente e
contattare un Centro di assistenza autorizzato Samsung.
- In caso contrario, potrebbe vericarsi un incendio.
• Non salire sul prodotto né appoggiarvi sopra oggetti
(biancheria, candele e sigarette accese, piatti, sostanze
chimiche, oggetti metallici, ecc.).
- Ciò può provocare scariche elettriche, un incendio o
problemi al prodotto o lesioni personali.
• Prima di collegare alla presa di corrente per la prima volta
il frigorifero è necessario rimuovere tutte le pellicole
protettive.
• Sorvegliare i bambini per accertarsi che non giochino con
le cerniere a scatto usate per regolare lo sportello o i fermi
del tubo dell'acqua.
- Qualora un anello di ritenuta o un fermo del tubo
dell'acqua venga ingerito da un bambino, potrebbe
soffocarlo. Tenere gli anelli di ritenuta ed i fermi del
tubo dell'acqua fuori dalla portata dei bambini.
Informazioni di sicurezza
Italiano 15
Untitled-26 15 2022-12-27 5:32:51
Page 16
Informazioni di sicurezza
• Il frigorifero deve essere collegato alla terra.
- Accertarsi sempre che il frigorifero sia correttamente
collegato alla terra prima di tentare di riparare eventuali
malfunzionamenti. Eventuali dispersioni di corrente
possono provocare serie scariche elettriche.
Informazioni di sicurezza
• Per il collegamento a terra non utilizzare condotte del gas,
linee telefoniche o altri tubi e barre che potenzialmente
potrebbero fungere da parafulmini.
- Per evitare dispersioni di corrente o scariche elettriche
causate dalle dispersioni del frigorifero, collegare
l'apparecchio alla terra.
- La mancata osservanza di questa precauzione può
causare scariche elettriche, incendio, esplosione o
malfunzionamenti del prodotto.
• Inserire saldamente la spina nella presa di corrente. Non
usare prese di corrente o cavi di alimentazione danneggiati
o prese di corrente allentate.
- Ciò può portare a scariche elettriche o un incendio.
• Il fusibile del frigorifero deve essere sostituito da un
tecnico qualicato o da un centro assistenza autorizzato.
- Il mancato rispetto di questa precauzione può causare
scariche elettriche o lesioni personali.
Italiano16
Untitled-26 16 2022-12-27 5:32:51
Page 17
Precauzioni per l'installazione
ATTENZIONE
• Lasciare sufciente spazio intorno al frigorifero ed
installarlo su una supercie piana e stabile.
- Se il frigorifero non è livellato, non è possibile garantire
una durata ed una efcienza nel raffreddamento.
• Lasciare riposare l'apparecchio per 2-3 ore dopo
l'installazione prima di inserire il cibo al suo interno ed
accenderlo.
• Si consiglia caldamente di far eseguire l'installazione del
frigorifero ad un tecnico qualicato.
- Il mancato rispetto di questa precauzione può
causare scariche elettriche, incendio, esplosione,
malfunzionamenti o lesioni.
Informazioni di sicurezza
Italiano 17
Untitled-26 17 2022-12-27 5:32:51
Page 18
Informazioni di sicurezza
Importanti avvertenze per l'uso
AVVERTENZA
• Non toccare la spina elettrica con le mani bagnate.
- La mancata osservanza di questa precauzione può
Informazioni di sicurezza
• Non collocare alcun oggetto sopra il frigorifero.
• Non inserire mani, piedi, oggetti metallici (per esempio
• Non toccare le pareti interne del freezer o i prodotti
• Non conservare sul frigorifero contenitori pieni d'acqua.
• Non conservare all'interno del frigorifero oggetti
causare una scarica elettrica.
- Durante l’apertura o la chiusura della porta, un articolo
potrebbe cadere provocando lesioni o danni.
spiedini, ecc.) sul fondo o sul retro del frigorifero.
- La mancata osservanza di questa precauzione può
causare scariche elettriche o lesioni.
- I bordi taglienti possono causare lesioni.
surgelati con le mani bagnate.
- Ciò potrebbe causare il congelamento delle dita.
- In caso di fuoriuscita, l'acqua potrebbe causare scariche
elettriche o un incendio.
inammabili o sostanze volatili (benzene, diluenti, gas
propano, alcol, etere, GPL e sostanze simili).
- Il frigorifero è idoneo solo alla conservazione di
alimenti.
- La mancata osservanza di questa precauzione può
causare un incendio o una esplosione.
Italiano18
Untitled-26 18 2022-12-27 5:32:51
Page 19
• Sorvegliare i bambini afnché non giochino con
l’apparecchio.
- Tenere le dita lontano dalle aree di "possibile
schiacciamento". Lo spazio tra le porte e la struttura
è necessariamente ristretto. Prestare attenzione
all'apertura delle porte in presenza di bambini.
• Non inserire le dita o lasciare che i bambini inseriscano le
dita tra le due porte.
- Tenere le dita lontane dalle aperture delle porte sinistra
e destra. Prestare attenzione all'apertura delle porte
avendo inserito le dita tra le porte.
• Non permettere ai bambini di appendersi alle porte o
ai cassetti. In caso contrario, potrebbero riportare gravi
lesioni.
• Non permettere ai bambini di accedere al frigorifero.
Potrebbero restare intrappolati all'interno.
• Non inserire le mani nell'area inferiore sotto l'apparecchio.
- I bordi taglienti possono causare lesioni.
• Non conservare in frigorifero prodotti medicinali, materiale
scientico o prodotti sensibili alla temperatura.
- I prodotti che necessitano di severi controlli della
temperatura non devono essere conservati in
frigorifero.
• Se si avverte un odore di medicinale o si nota del fumo
uscire dall’apparecchio, staccare la spina dalla presa e
chiamare il Centro assistenza Samsung Electronics.
• Se all'interno del frigorifero è penetrata polvere o acqua,
scollegare la spina dalla presa di corrente e rivolgersi al
centro assistenza Samsung Electronics.
- In caso contrario, potrebbe vericarsi un incendio.
Informazioni di sicurezza
Italiano 19
Untitled-26 19 2022-12-27 5:32:51
Page 20
Informazioni di sicurezza
• Non lasciare che i bambini salgano sui cassetti.
- Il cassetto potrebbe rompersi e farli cadere.
• Non lasciare le porte del frigorifero aperte senza
sorveglianza e non permettere ai bambini di entrare
all'interno dell'apparecchio.
Informazioni di sicurezza
• Non lasciare che neonati o bambini penetrino all'interno
del vano frigo o dei cassetti.
- In caso contrario, potrebbero riportare lesioni o morire
per soffocamento.
• Non riempire eccessivamente il frigorifero.
- L'apertura dello sportello potrebbe provocare la caduta
di un prodotto causando lesioni personali o danni
materiali.
• Non spruzzare sostanze volatili come per esempio
insetticidi sulla supercie dell'apparecchio.
- Oltre ad essere dannosi per l'uomo, possono causare
scariche elettriche, incendio o malfunzionamenti.
• Non inserire mai le dita o altri oggetti nel foro del
dispenser dell'acqua, nel comparto e nel foro di uscita del
ghiaccio.
- Ciò potrebbe causare lesioni personali o danni materiali.
• Non utilizzare né collocare sostanze sensibili alla
temperatura, come ad esempio spray e oggetti
inammabili, ghiaccio secco, farmaci o sostanze chimiche
vicino o dentro il frigorifero.
• Non utilizzare un asciugacapelli per asciugare l'interno del
frigorifero. Non inserirvi candele accese per eliminare i
cattivi odori.
- Ciò può portare a scariche elettriche o un incendio.
Italiano20
Untitled-26 20 2022-12-27 5:32:51
Page 21
• Riempire il serbatoio dell'acqua, il vassoio del ghiaccio ed i
cubetti di ghiaccio solo con acqua potabile (acqua minerale
o puricata).
- Non riempire il serbatoio con tè, succhi di frutta o
bevande energetiche, in caso contrario il frigorifero
potrebbe subire danni.
• Non salire sul prodotto né appoggiarvi sopra oggetti
(biancheria, candele e sigarette accese, piatti, sostanze
chimiche, oggetti metallici, ecc.). Ciò può provocare
scariche elettriche, un incendio o problemi al prodotto
o lesioni personali. Non appoggiare sull'apparecchio
contenitori pieni di acqua.
- In caso di fuoriuscita, l'acqua potrebbe causare scariche
elettriche o un incendio.
• Non guardare direttamente la lampadina LED per un lungo
periodo di tempo.
- In caso contrario i raggi ultravioletti potrebbero causare
un affaticamento della vista.
• Non inserire i ripiani capovolti. I ne corsa dei ripiani non
funzionerebbero.
- Ciò potrebbe causare lesioni personali causate dalla
caduta dei ripiani in vetro.
• Tenere le dita lontano dalle aree di "possibile
schiacciamento". Lo spazio tra le porte e la struttura è
necessariamente ristretto. Prestare attenzione all'apertura
delle porte in presenza di bambini.
• Se si rileva una perdita di gas, evitare l'uso di amme
libere o potenziali fonti di accensione nei pressi e aerare il
locale per alcuni minuti.
- Non toccare né l'apparecchio né il cavo di alimentazione.
Informazioni di sicurezza
Italiano 21
Untitled-26 21 2022-12-27 5:32:51
Page 22
Informazioni di sicurezza
- Non utilizzare ventilatori o aspiratori elettrici.
- Una scintilla può causare una esplosione o un incendio.
• Riporre le bottiglie una vicina all'altra nel medesimo
scomparto in modo che non possano cadere all'apertura
della porta.
Informazioni di sicurezza
• Questo prodotto è inteso solo per la conservazione di
alimenti in ambito domestico.
• Non inserire mai le dita o altri oggetti nel foro del
dispenser dell'acqua, nel comparto e nel foro di uscita del
ghiaccio.
- Ciò potrebbe causare lesioni personali o danni materiali.
• Non tentare di riparare, disassemblare o modicare
l'apparecchio autonomamente.
• Non utilizzare fusibili diversi (quali cavi di rame, acciaio,
ecc) diversi dai fusibili standard.
• Se l'apparecchio deve essere riparato o reinstallato,
rivolgersi al più vicino centro di assistenza.
- Il mancato rispetto di questa precauzione può causare
scariche elettriche, incendio, malfunzionamenti del
prodotto o lesioni.
• Qualora si avverta un odore di medicinale o si noti del
fumo uscire dall’apparecchio, staccare la spina dalla presa e
chiamare un Centro di assistenza Samsung Electronics.
- Il mancato rispetto di questa precauzione può causare
scariche elettriche o un incendio.
• Prima di sostituire le lampadine interne del frigorifero,
scollegare l'apparecchio dalla presa elettrica.
- In caso contrario, vi è il rischio di scariche elettriche.
• In caso di difcoltà nella sostituzione di una lampadina non
a LED, rivolgersi ad un Centro di assistenza Samsung.
Italiano22
Untitled-26 22 2022-12-27 5:32:51
Page 23
• Inserire saldamente la spina nella presa di corrente.
• Non utilizzare spine, prese di corrente o cavi di
alimentazione danneggiati.
- Ciò può portare a scariche elettriche o un incendio.
Precauzioni per l'uso
ATTENZIONE
• Non congelare di nuovo il cibo già scongelato.
- I cibi congelati e poi scongelati sviluppano batteri nocivi
più velocemente dei cibi freschi.
- Il secondo congelamento romperebbe una maggiore
quantità di cellule, lasciando fuoriuscire liquidi ed
alterando l'integrità dei prodotti.
• Non scongelare la carne a temperatura ambiente.
- La sicurezza dipenderà da quanto il prodotto all'origine
sia stato trattato correttamente.
• Non collocare bicchieri, bottiglie o bevande gassate nel
freezer.
- Questi contenitori potrebbero congelarsi e rompersi,
provocando lesioni.
• Usare solo l'ice maker fornito insieme al frigorifero.
• In caso di una prolungata assenza da casa (ad esempio
in vacanza) e qualora non si desideri usare il dispenser
dell'acqua o del ghiaccio, chiudere la valvola di mandata
dell'acqua.
- In caso contrario potrebbero vericarsi perdite d'acqua.
Informazioni di sicurezza
Italiano 23
Untitled-26 23 2022-12-27 5:32:51
Page 24
Informazioni di sicurezza
• In caso di un prolungato inutilizzo del frigorifero (3 o più
settimane) vuotarlo, compreso la vaschetta di raccolta del
ghiaccio, scollegarlo dalla presa di corrente, chiudere la
valvola di mandata dell'acqua, asciugare l'umidità residua
dalle pareti interne del frigorifero e lasciare le porte aperte
Informazioni di sicurezza
al ne di prevenire eventuali odori e muffa.
• Per ottenere le migliori prestazioni dal prodotto:
- Non collocare alimenti davanti alle aperture di
ventilazione sul retro del frigorifero per evitare
di ostruire la circolazione dell'aria all'interno del
frigorifero.
- Avvolgere i cibi adeguatamente o riporli in contenitori
sottovuoto prima di conservarli nel frigorifero.
- Rispettare i tempi di conservazione massimi e le date di
scadenza degli alimenti congelati.
- Non è necessario scollegare il frigorifero dalla presa di
corrente se si prevede di non utilizzare l’apparecchio
per meno di tre settimane. Qualora l'assenza sia
maggiore di tre settimane, rimuovere tutto il cibo
ed il ghiaccio dalla vaschetta di raccolta, scollegarlo
dalla presa di corrente, chiudere la valvola di mandata
dell'acqua, asciugare l'umidità residua dalle pareti
interne del frigorifero e lasciare le porte aperte al ne
di prevenire eventuali odori e muffa.
• Garanzia di assistenza e modiche.
- Eventuali modiche eseguite da terzi su questo
apparecchio non saranno coperte dalla garanzia
Samsung, inoltre Samsung non potrà essere ritenuta
responsabile per problemi di sicurezza e danni risultanti
da modiche eseguite da terzi.
Italiano24
Untitled-26 24 2022-12-27 5:32:51
Page 25
• Non ostruire le aperture di ventilazione situate all'interno
del frigorifero.
- Se le aperture di ventilazione sono ostruite, per
esempio da un sacchetto di plastica, il frigorifero
potrebbe raffreddarsi eccessivamente. Se il periodo
di raffreddamento è troppo lungo, il ltro dell'acqua
potrebbe rompersi e causare una perdita d'acqua.
• Usare solo la macchina del ghiaccio fornita insieme al
frigorifero.
• Asciugare all'interno l'umidità in eccesso e lasciare le porte
aperte.
- In caso contrario, all'interno possono svilupparsi cattivi
odori e muffe.
• Se il frigorifero viene scollegato dalla presa elettrica,
attendere almeno cinque minuti prima di collegarlo
nuovamente.
• Se il frigorifero entra a contatto con l'acqua, scollegare la
spina di alimentazione dalla presa di corrente e contattare
il centro assistenza Samsung Electronics.
• Non urtare o applicare una forza eccessiva sulle superci
in vetro.
- La rottura del vetro può provocare lesioni personali e/o
danni alla proprietà.
• Riempire il serbatoio dell'acqua e le vaschette dei cubetti di
ghiaccio con acqua potabile (acqua dall'acquedotto, acqua
minerale o puricata).
- Non riempire il serbatoio con tè o bevande sportive. Ciò
potrebbe danneggiare il frigorifero.
• Prestare attenzione a non intrappolarsi le dita.
Informazioni di sicurezza
Italiano 25
Untitled-26 25 2022-12-27 5:32:51
Page 26
Informazioni di sicurezza
• Se sull'apparecchio è stata versata dell'acqua, contattare il
più vicino centro di assistenza.
- Sussiste il rischio di incendio o di scariche elettriche.
• Non conservare olii vegetali nei balconcini della porta del
frigorifero. L'olio potrebbe solidicarsi ed il suo sapore ne
Informazioni di sicurezza
risulterebbe alterato, rendendo l'olio difcile da utilizzare.
Inoltre, il contenitore aperto potrebbe perdere, nel qual
caso l'olio fuoriuscito potrebbe, solidicandosi, provocare
la rottura del balconcino. Una volta aperto il contenitore
dell'olio, si consiglia di conservarlo in un luogo fresco e
al riparo dalla luce, quale ad esempio una credenza o un
ripostiglio.
- Esempi di olii vegetali: olio di oliva, di semi, vinacciolo,
ecc.
Italiano26
Untitled-26 26 2022-12-27 5:32:51
Page 27
Avvertenze per la pulizia
ATTENZIONE
• Non spruzzare acqua direttamente sull'interno o l'esterno
del frigorifero.
- Pericolo di scariche elettriche o incendi.
• Non utilizzare un asciugacapelli per asciugare l'interno del
frigorifero.
• Non collocarvi candele accese per eliminare i cattivi odori.
- Ciò può portare a scariche elettriche o un incendio.
• Non spruzzare prodotti per la pulizia direttamente sul
display.
- Le lettere stampate sul display potrebbero non essere
più visibili.
• Se sostanze estranee, per esempio acqua, penetrano
all'interno dell'apparecchio, scollegare la spina di
alimentazione e rivolgersi al più vicino centro di
assistenza.
- Il mancato rispetto di questa precauzione può causare
scariche elettriche o un incendio.
• Usare un panno morbido e pulito per rimuovere eventuali
sostanze estranee o polvere dai contatti della spina del
cavo di alimentazione. Non utilizzare un panno bagnato o
umido durante la pulizia della presa.
- In caso contrario, sussiste il pericolo di scariche
elettriche o incendi.
• Non pulire l'apparecchio spruzzandovi direttamente sopra
acqua.
Informazioni di sicurezza
Italiano 27
Untitled-26 27 2022-12-27 5:32:51
Page 28
Informazioni di sicurezza
• Non usare benzene, diluenti o prodotti per la pulizia quali
Clorox o a base di cloruro.
- L'uso di questi prodotti potrebbe danneggiare la
supercie dell'apparecchio e causare un incendio.
• Non inserire mai le dita o altri oggetti nel foro del
Informazioni di sicurezza
dispenser.
- Ciò potrebbe causare lesioni personali o danni materiali.
• Prima di eseguire la pulizia o la manutenzione
dell'apparecchio, scollegare la spina dalla presa di corrente.
- Il mancato rispetto di questa precauzione può causare
scariche elettriche o un incendio.
• Per pulire il frigorifero usare una spugna pulita o un panno
morbido ed un detergente non aggressivo in acqua calda.
• Non usare detergenti abrasivi o aggressivi quali detergenti
per vetri, pagliette abrasive, liquidi inammabili, acido
muriatico, pasta abrasiva, detersivi concentrati, candeggina
o detergenti contenenti petrolio sulla supercie esterna
(porte e carrozzeria), parti in plastica, porte e rivestimenti
interni, e cestelli.
- Tali prodotti possono infatti grafare o danneggiare i
materiali.
• Non pulire i ripiani di vetro o coperchi con acqua calda
quando sono freddi. I coperchi ed i ripiani di vetro possono
rompersi se esposti ad un repentino cambiamento di
temperatura, urtati o lasciati cadere.
Italiano28
Untitled-26 28 2022-12-27 5:32:51
Page 29
Importanti avvertenze per la pulizia
AVVERTENZA
• Si raccomanda di smaltire e riciclare i materiali di
imballaggio di questo prodotto secondo quanto previsto
dalle norme vigenti.
• Vericare l'integrità delle tubazioni sul retro
dell’apparecchio prima di smaltirlo.
• Come refrigerante vengono utilizzati i gas R-600a
o R-134a. Controllare l’etichetta del compressore
sul retro dell’apparecchio e l’etichetta della potenza
nominale all’interno del frigorifero per individuare il
tipo di refrigerante utilizzato. Se il prodotto contiene gas
inammabile (refrigerante R-600a), contattare l'ente locale
preposto per lo smaltimento sicuro di questo prodotto.
• Per lo smaltimento di questo prodotto o di altri frigoriferi,
rimuovere le porte, le guarnizioni e le chiusure delle porte
in modo che bambini o animali non possano rimanere
intrappolati all'interno. Sorvegliare i bambini afnché
non giochino con l’apparecchio. Se i bambini rimangono
intrappolati all'interno dell'apparecchio, possono morire per
soffocamento.
- Se un bambino, giocando, rimane intrappolato
all’interno dell'apparecchio potrebbe ferirsi e morire per
soffocamento.
• L'isolante utilizzato è il ciclopentano. I gas contenuti
nel materiale isolante richiedono speciali procedure di
smaltimento. Contattare l'autorità locale competente per
informazioni sul corretto smaltimento di questo prodotto.
Informazioni di sicurezza
Italiano 29
Untitled-26 29 2022-12-27 5:32:51
Page 30
Informazioni di sicurezza
• Tenere tutti i materiali di imballaggio lontano dalla portata
dei bambini, poiché possono essere pericolosi.
- Qualora un bambino inserisca la testa in uno di essi,
potrebbe soffocare.
Informazioni di sicurezza
Ulteriori suggerimenti per un uso corretto
• In caso di interruzione di corrente, chiamare la compagnia
elettrica locale e chiedere il tempo previsto per il ripristino
dell’elettricità.
- La maggior parte delle interruzioni elettriche
ripristinate in una o due ore non hanno alcuna inuenza
sulla temperatura interna del frigorifero. Tuttavia,
durante l'interruzione di corrente limitare al minimo
l'apertura del frigorifero.
- Se l'interruzione di corrente si protrae per oltre 24 ore,
rimuovere tutti i surgelati dal freezer.
• Il frigorifero potrebbe funzionare in modo costante (i cibi
surgelati possono sciogliersi o le temperature del reparto
dei surgelati possono innalzarsi troppo) se posizionato
a lungo in un luogo dove la temperatura dell'aria è
costantemente inferiore alle temperature operative per le
quali il frigorifero è stato progettato.
• La conservazione in frigorifero di alcuni alimenti particolari
può comportarne un deterioramento a causa delle loro
proprietà intrinseche.
Italiano30
Untitled-26 30 2022-12-27 5:32:51
Page 31
• L'apparecchio è di tipo "frost free"; ciò signica che
non è necessario sbrinarlo manualmente poiché tale
operazione è automatica. Tale operazione verrà effettuata
automaticamente.
• L'aumento di temperatura per lo sbrinamento è conforme
ai requisiti ISO. Per prevenire un inopportuno aumento
della temperatura dei cibi surgelati durante lo sbrinamento
dell'apparecchio, conservare i cibi congelati in appositi
involucri.
• Non congelare nuovamente cibi già scongelati.
Informazioni di sicurezza
Italiano 31
Untitled-26 31 2022-12-27 5:32:51
Page 32
Informazioni di sicurezza
Informazioni sul simbolo WEEE (RAEE)
Corretto smaltimento del prodotto (riuti elettrici ed elettronici)
(Applicabile nei Paesi con sistemi di raccolta differenziata)
Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione (un
contenitore della spazzatura con ruote barrato da una croce con una banda nera
Informazioni di sicurezza
sotto) indica che il prodotto e i relativi accessori elettronici (quali caricabatterie,
cufa e cavo USB) non devono essere smaltiti come riuti urbani misti al
termine del ciclo di vita ma devono essere raccolti separatamente in modo da
permetterne il riutilizzo, il riciclaggio e altre forme di recupero in conformità
alla normativa vigente. I riuti derivanti da apparecchiature elettriche ed
elettroniche possono, infatti, contenere sostanze dannose e pericolose che, se
non correttamente gestite, costituiscono un pericolo per l’ambiente e la salute
umana.
L’utente ha, quindi, un ruolo attivo nel ciclo di recupero e riciclaggio dei riuti di
apparecchiature elettriche ed elettroniche.
Al ne di evitare eventuali danni all'ambiente o alla salute causati da uno
smaltimento non corretto, si invita pertanto l'utente a separare il prodotto e
i suddetti accessori da altri tipi di riuti, conferendoli ai sistemi di ritiro e di
raccolta autorizzati secondo le normative locali.
Gli utenti domestici possono consegnare gratuitamente l’apparecchiatura che
desiderano smaltire al rivenditore, al momento dell’acquisto di una nuova
apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici
con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con
dimensioni inferiori a 25 cm.
Gli utenti professionali (imprese e professionisti) sono invitati a contattare il
proprio fornitore e vericare i termini e le condizioni del contratto di acquisto.
Questo prodotto e i relativi accessori elettronici non devono essere smaltiti
unitamente ad altri riuti commerciali.
Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specici dei
singoli prodotti es. REACH, WEEE, Batterie, visitare la pagina relativa alla sostenibilità nel sito
www.samsung.com
(solo per prodotti venduti nei paesi dell'Unione Europea e nel Regno Unito).
NOTA
NoVerica le informazioni su come smaltire correttamente questo imballaggio accedendo alla pagina
dedicata tramite il seguente link
(https://www.samsung.com/it/sustainability/environment/environment-data/) attraverso il tuo
browser.
Italiano32
Untitled-26 32 2022-12-27 5:32:52
Page 33
Installazione
01
02
03
04
05
06
07
01
02
03
04
05
07
08
06
Seguire queste istruzioni con cura per garantire una corretta installazione del frigorifero ed in modo
da evitare incidenti prima dell'uso.
AVVERTENZA
• Utilizzare l'apparecchio solo per lo scopo per il quale è stato prodotto, come descritto in questo
manuale.
• Una eventuale assistenza deve essere eseguita da un tecnico qualicato.
• Disporre i materiali da imballaggio secondo quanto prescritto dalle vigenti normative sullo
smaltimento.
• Al ne di evitare scariche elettriche, prima di effettuare una assistenza o una sostituzione,
scollegare la spina dalla presa di corrente.
Il frigorifero in breve
Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al
modello ed al paese di acquisto.
Tipo normale Tipo dispenser
Installazione
01 Griglia e ripiano * 02 Ripiano in vetro /
04 Fresco umido * /
Fresco umido+ *
03 Fresco ottimale+ *
Ripiano pieghevole *
05 Cassetto congelatore 06 Ripiano del freezer *
Italiano 33
Untitled-26 33 2022-12-27 5:32:52
Page 34
Installazione
Installazione
07 Balconcino frigo
multifunzione
* solo modelli che lo prevedono
** solo modelli con dispenser
NOTA
• Per una maggiore efcienza energetica, assicurarsi che tutti i ripiani, i cassetti ed i cestelli siano
nella loro posizione originale.
• Per ottenere più spazio, rimuovere tutti i cassetti e inserire il 'Ripiano Freezer' (in dotazione solo
in alcuni modelli) posto sul fondo del comparto; questa modica non ha alcuna inuenza sulle
caratteristiche termiche e meccaniche dell'apparecchio. Il volume di conservazione dichiarato per
lo scomparto surgelati è calcolato con i cassetti rimossi.
• Se lo sportello del freezer rimane aperto oltre i 4° per oltre 2 minuti si innesca un allarme. Udendo
l’allarme chiudere lo sportello del freezer (solo modelli RB38A*B*A***, RB38A*B*B***, RB38A*B*3***).
08 Serbatoio dell'acqua **
Passaggi di installazione
PASSAGGIO 1 Selezionare una posizione
Requisiti della posizione:
• La supercie di appoggio deve essere solida, piana e priva di moquette o tappeti in grado di
ostruire la ventilazione
• Lontano dalla luce solare diretta.
• Spazio adeguato per l'apertura e la chiusura della porta
• Non deve essere esposta a fonti di calore
• Spazio per la manutenzione e l'assistenza
• Intervallo temperature: tra 10 °C e 43 °C
Italiano34
Untitled-26 34 2022-12-27 5:32:52
Page 35
Spazio
B
C
A
A
B
C
Per i requisiti di spazio per l'installazione vedere le gure e le tabelle sotto.
Tipo maniglia ad incasso Tipo maniglia a barra Tipo Personalizzato
RB34T*
Modello
Profondità “A” 658 720 658
Larghezza “B” 595 595 595
Altezza
complessiva “C”
RB3CT*
RL34T*
RB33B*
RB34C*
RL34C*
1853 1935 2030 1853 1935 2030 1853 2030
RB36T*
RB3DT*
RL36T*
RB36C*
RL36C*
RB38T*
RB3ET*
RL38T*
RB38C*
RL38C*
RB34T*
RB3CT*
RL34T*
RB36T*
RB3DT*
RL36T*
RB38T*
RB3ET*
RL38T*
RB34A*
RL34A*
RB34C*
RL34C*
Installazione
RB38A*
RL38A*
RB38C*
RL38C*
(unità : mm)
Italiano 35
Untitled-26 35 2022-12-27 5:32:52
Page 36
Installazione
02
04
05
06
07
03
02
04
05
06
07
03
01
01 01
01
01 01
Installazione
Modello Tipo maniglia ad incasso Tipo maniglia a barra Tipo Personalizzato
NOTA
Le misure riportate nella tabella sopra possono differire in base al metodo di misurazione utilizzato.
Italiano36
Untitled-26 36 2022-12-27 5:32:52
01 consigliati più di 50 mm consigliati più di 50 mm consigliati più di 50 mm
02 135° 135° 105°
03 404 433 191
04 999 1028 786
05 595 595 595
06 6 6 0
07 1210 1217,5 1207
(unità : mm)
Page 37
PASSAGGIO 2 Spaziatura (solo modelli che lo prevedono)
A
B
NOTA
Il numero di distanziali in dotazione varia da modello a modello. Inserire tutti i distanziali in
dotazione.
1. Aprire la porta e individuare i distanziali in
dotazione (blocco grigio).
2. Disimballare entrambi i distanziali e ssarli
sul retro del frigorifero come indicato. Essi
facilitano la ventilazione dell'aria sulla parete
posteriore e riducono il consumo energetico.
3. Inserire il distanziale (A, spugna) ed il
distanziale (B, spugna) in dotazione come
illustrato in gura in modo da ottenere una
efcienza energetica ottimale.
ATTENZIONE
• Se il frigorifero non è livellato al pavimento,
potrebbe essere necessario ritagliare i
distanziali in modo da rendere il frigorifero
allineato alla armadiatura, ma in questo
modo l’efcienza energetica ottimale non
può essere garantita.
• Accertarsi che i distanziali inseriti siano
a contatto della parete posizionando il
frigorifero nella posizione prescelta.
Installazione
Italiano 37
Untitled-26 37 2022-12-27 5:32:53
Page 38
Installazione
Installazione

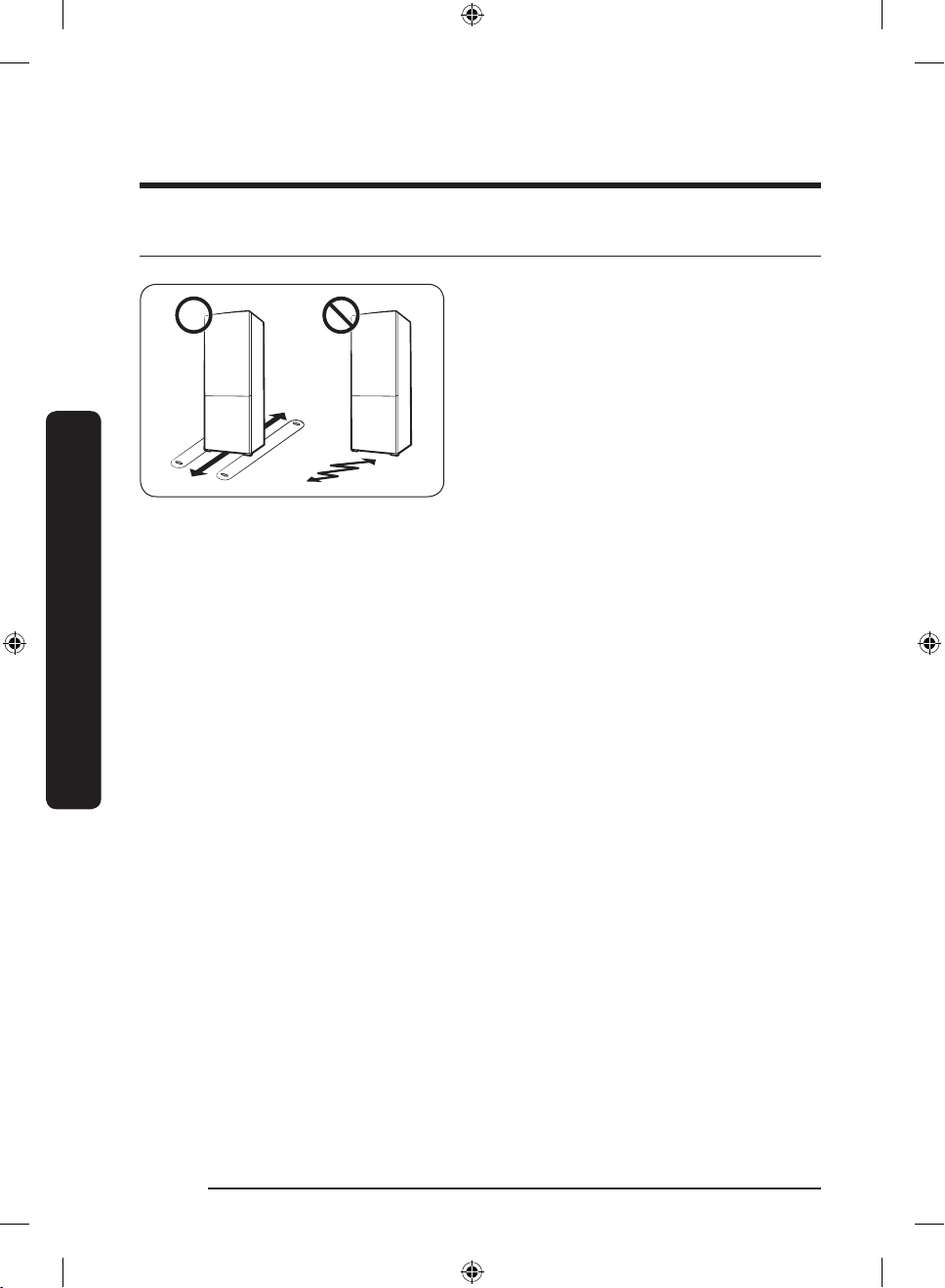

PASSAGGIO 3 Supercie di appoggio
• La supercie sulla quale appoggiare il
frigorifero deve essere in grado di sostenere
il peso del frigorifero a pieno carico.
• Per proteggere il pavimento, posizionare un
listello di cartone sotto ogni piedino.
• Una volta posizionato il frigorifero nella
sua posizione denitiva, non spostarlo, a
meno che non sia necessario, in modo da
salvaguardare il pavimento. Se necessario,
usare un foglio di carta spesso o del tessuto
come un vecchio tappeto per facilitare lo
spostamento.
Italiano38
Untitled-26 38 2022-12-27 5:32:53
Page 39

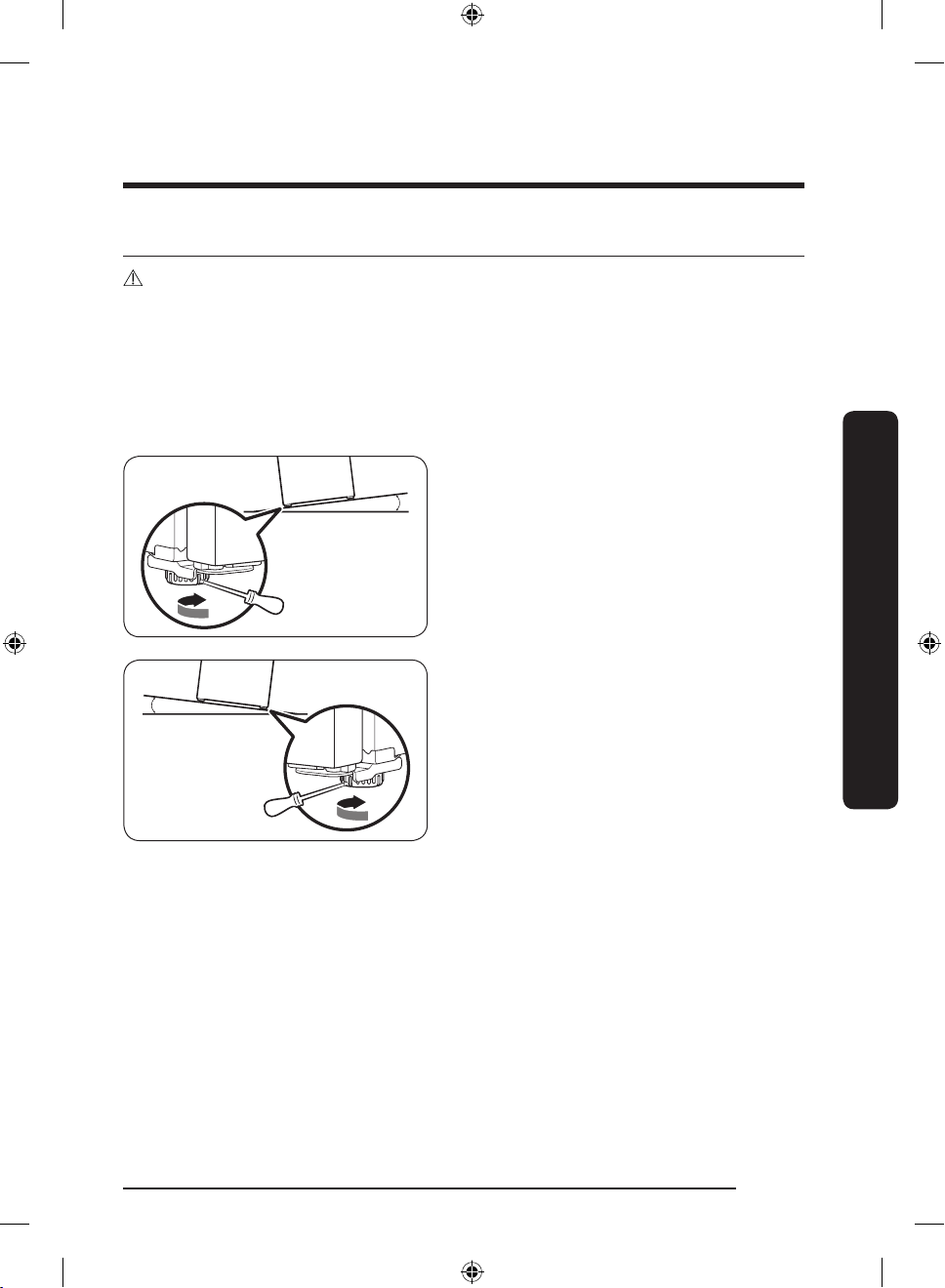

PASSAGGIO 4 Regolare i piedini di appoggio
ATTENZIONE
• Il frigorifero deve essere livellato, su una supercie stabile e solida. La mancata osservanza di tale
indicazione può danneggiare il frigorifero o provocare lesioni personali.
• Il ivellamento del frigorifero deve essere eseguito a frigorifero vuoto. Assicurarsi che non vi sia
del cibo all'interno del frigorifero.
• Per motivi di sicurezza, regolare i piedini anteriori leggermente più alti rispetto al retro.
Il frigorifero può essere livellato usando i piedini anteriori dotati di una apposita vite di regolazione
del livello. Per eseguire la regolazione usare un cacciavite a lama piatta.
Per regolare l'altezza del lato sinistro:
Inserire un cacciavite a lama piatta
nell'alloggiamento di regolazione del piedino
anteriore sinistro. Ruotare il piedino in senso
orario per sollevare, in senso antiorario per
abbassare.
Per regolare l'altezza sul lato destro:
Inserire un cacciavite a lama piatta
nell'alloggiamento di regolazione del piedino
anteriore destro. Ruotare il piedino in senso
orario per sollevare, in senso antiorario per
abbassare.
Installazione
Italiano 39
Untitled-26 39 2022-12-27 5:32:53
Page 40
Installazione
PASSAGGIO 5 Impostazioni iniziali
Completando i seguenti passaggi, il frigorifero sarà pienamente operativo.
1. Rimuovere il foglio di poliestere posto su ogni lato del ripiano, posizionato per proteggere il
frigorifero durante il trasporto.
2. Inserire il cavo di alimentazione in una presa elettrica a muro per accenderlo.
3. Aprire la porta e controllare che la luce interna si sia accesa.
4. Impostare la temperatura sul valore più freddo e attendere un'ora. Il freezer si raffredderà
leggermente e il motore girerà regolarmente.
5. Attendere no a quando il frigorifero abbia raggiunto la temperatura impostata. Il frigorifero è
ora pronto per l'uso.
NOTA
All'accensione, l'allarme del frigorifero suonerà. Per disattivare l'allarme, premere , o .
PASSAGGIO 6 Allarme temperatura (solo modelli che ne sono dotati)
Installazione
• Se la temperatura all’interno del comparto
freezer è troppo elevata a causa di
una interruzione di corrente, il display
lampeggerà come indicato in gura.
- Premendo un tasto qualsiasi ( , o ),
la spia “temperatura massima” che indica
la temperatura più calda raggiunta nei
comparti frigo e freezer lampeggia sul
display per cinque secondi.
• Questa avvertenza può comparire;
- Quando l'apparecchio viene acceso la
prima volta dopo l'installazione.
- Quando la temperatura all’interno del
comparto freezer è troppo elevata a
causa di una interruzione di corrente
PASSAGGIO 7 Controllo nale
Al termine dell’installazione, accertarsi che:
• Il frigorifero sia collegato ad una presa elettrica e sia dotato di una opportuna messa a terra.
• Il frigorifero sia installato su una supercie piana e livellata con sufciente spazio dalla parete o
dal mobile.
• Il frigorifero sia livellato e stabilmente posizionato sul pavimento.
• La porta si apra e si chiuda liberamente e la luce interna si accenda automaticamente all'apertura
della porta.
Italiano40
Untitled-26 40 2022-12-27 5:32:54
Page 41
Funzionamento
Pannello di controllo (solo modelli che lo prevedono)
Tipo tasto
Tipo A
01
02
03
04
01 Indicatore frigorifero
02 Indicatore freezer
03 Funzione allarme
porta aperta
04 Tasti
05 Indicatore di
connessione alla rete
Tipo B
01
02
03
04
Tipo C
Tipo D
01
02
0305
04
• Visualizza le impostazioni correnti o desiderate della temperatura
del frigo.
• indica che la funzione Raffreddamento rapido è attiva.
• indica che la funzione Vacanze è attiva.
• Attivando la AI Energy Mode nella app SmartThings viene
visualizzata l’icona (solo modelli che lo prevedono).
• Visualizza le impostazioni correnti o desiderate della temperatura
del freezer.
• indica che la funzione Congelamento rapido è attiva.
Questa spia lampeggia qualora si inneschi un allarme ad indicare che
la porta è rimasta aperta per oltre 2 minuti.
• Quando il display è spento, premere un tasto qualsiasi per
risvegliarlo.
• Usare per selezionare il frigorifero o il freezer e o
per selezionare la temperatura o la funzione desiderata per il
comparto selezionato.
• Questa icona indica che il frigorifero è connesso alla rete. Se
l’icona Wi-Fi lampeggia, si consiglia di collegare il frigorifero alla
app SmartThings. È possibile controllare e monitorare il frigorifero
mediante la app SmartThings. Per maggiori informazioni vedere la
sezione SmartThings (solo modelli che ne sono dotati).
01
02
0305
04
Funzionamento
NOTA
• Il pannello di controllo è progettato per rimanere spento quando il frigorifero non è in uso. Si
attiva e si illumina aprendo la porta o premendo i tasti.
Italiano 41
Untitled-26 41 2022-12-27 5:32:55
Page 42
Funzionamento
• Se la porta rimane aperta per oltre 5 minuti, la luce interna lampeggia per 5 minuti e poi si
spegne. Questo indica alle persone con decit uditivo che la porta è rimasta a aperta. Notare che
tale funzione è normale.
Impostare la temperatura o la funzione desiderata
1. Premere un tasto qualsiasi ( , o ) per risvegliare il display.
- Questo passaggio potrebbe non essere pertinente in alcuni modelli.
2. Premere per selezionare il frigorifero o il freezer.
- La spia del comparto selezionato lampeggia.
- Il simbolo dei gradi Centigradi (°C) non lampeggia.
3. Premere o per selezionare la temperatura o la funzione desiderata.
- Vedere la tabella delle possibili selezioni per ogni comparto.
• Selezione disponibile: (Raffreddamento rapido) 1 °C 2 °C 3 °C
4 °C 5 °C 6 °C 7 °C (Vacanze)
• Raffreddamento rapido accelera il processo di raffreddamento attivando
la massima velocità di ventilazione. Il frigorifero continua a funzionare al
Fridge (Frigo)
Funzionamento
massimo per due ore e mezza per poi tornare alla temperatura precedente.
• Se ci si assenta per un lungo periodo di tempo per una vacanza o un
viaggio di lavoro o non si intende utilizzare il frigorifero per diverso
tempo, usare la modalità Vacanze. La temperatura del frigorifero
verrà impostata sotto i 17 °C, ma il freezer rimarrà attivo così come
precedentemente impostato.
Italiano42
Untitled-26 42 2022-12-27 5:32:55
Page 43
Freezer
• Selezione disponibile:
[Tipo A, C]: (Congelamento rapido) -23 °C -22 °C -21 °C -20 °C
-19 °C -18 °C -17 °C -16 °C -15 °C
[Tipo B, D]: (Congelamento rapido) -23 °C -22 °C -21 °C -20 °C
-19 °C -18 °C -17 °C -16 °C -15 °C Soft Freeze (Surgelamento
leggero) (-5 °C) Chill (Fresco) (-1 °C) Fridge (Frigo) (2 °C)
• La funzione Congelamento rapido accelera il processo di congelamento
attivando la massima velocità di ventilazione. Il freezer continua
a funzionare al massimo per 50 ore quindi torna alla temperatura
precedente. Per congelare grandi quantità di cibo, attivare la funzione
Congelamento rapido per almeno 20 ore prima di inserire il cibo nel
freezer.
• Descrizione delle modalità del freezer (solo per tipo B, D)
- Soft Freeze (Surgelamento leggero) (-5 °C): Per la conservazione di
pesce e carne surgelati prima di scongelarmi in modo corretto.
- Chill (Fresco) (-1 °C): ideale per la conservazione di carne e frutti di
mare freschi.
- Fridge (Frigo) (2 °C): Per la conservazione di frutta e verdura.
ATTENZIONE (Solo per tipo B, D)
• Impostando la modalità del Freezer a Soft Freeze (Surgelamento leggero),
Chill (Fresco), o Fridge (Frigo), la temperatura del freezer aumenterà ed il
cibo conservato potrà rilasciare liquidi iniziando a scongelarsi.
• Non conservare la carne o il pesce per un lungo periodo in modalità Soft
Freeze (Surgelamento leggero) o Chill (Fresco). Poiché la temperatura in
tali modalità non permette la corretta conservazione di carne e pesce per
lunghi periodo il cibo potrà guastarsi.
NOTA
L'uso di questa funzione comporta un aumento del consumo energetico del
frigorifero. Disattivarla qualora non sia necessaria, riportando il freezer alla
temperatura originaria.
Funzionamento
4. Attendere no a quando la spia dello scomparto nisce di lampeggiare o premere per
confermare la selezione.
NOTA
L'uso delle funzioni Raffreddamento rapido o Congelamento rapido aumenta il consumo energetico.
Italiano 43
Untitled-26 43 2022-12-27 5:32:55
Page 44
Funzionamento
Attivare o disattivare il Wi-Fi (solo modelli applicabili).
Per attivare o disattivare il Wi-Fi, tenere premuto il tasto per 10 secondi. Il display mostra lo stato
del Wi-Fi per 5 secondi (come mostrato in gura).
Wi-Fi attivo Wi-Fi disattivato
Funzionamento
NOTA
• Impostando il Wi-Fi in modo da collegare il frigorifero alla app SmartThings, le funzioni Wi-Fi On/
Off si attivano.
• Per ulteriori informazioni, consultare la sezione SmartThings (solo modelli che ne sono dotati).
Italiano44
Untitled-26 44 2022-12-27 5:32:55
Page 45
Manopola di regolazione
Frigorifero/freezer
Per garantire prestazioni ottimali, si consiglia di impostare la temperatura a “3”.
Usare il selettore Frigo/Freezer per selezionare la temperatura preimpostata desiderata per il frigo
ed il freezer. Vedere la tabella sotto il selettore per la temperatura preimpostata di ogni livello.
• Per ridurre sensibilmente la temperatura in
modo da avere un freddo intenso, impostare
la temperatura a livello 4-5.
• Per aumentare la temperatura in modo da
avere un freddo non intenso, impostare la
temperatura a livello 1-2.
ATTENZIONE
• In inverno, non impostare la temperatura a livello 4-5. Ciò potrebbe inuenzare le prestazioni di
raffreddamento.
• In estate non impostare la temperatura a livello 1-2. Anche questo potrebbe inuenzare le
prestazioni di raffreddamento.
Funzionamento
Italiano 45
Untitled-26 45 2022-12-27 5:32:56
Page 46
Funzionamento
Vacanze
Se ci si assenta per un lungo periodo di tempo per una vacanza o un viaggio di lavoro o non si
intende utilizzare il frigorifero per diverso tempo, usare la modalità Vacanze.
Per attivare la modalità Vacanze, ruotare il
selettore di controllo del Frigo/Freezer in
posizione . La temperatura del frigorifero
verrà impostata sotto i 15 °C ed il freezer
rimarrà controllato al di sotto dei -19 °C.
Funzionamento
NOTA
Si consiglia fortemente di vuotare i comparti del frigorifero ed assicurarsi che la porta sia ben chiusa.
Italiano46
Untitled-26 46 2022-12-27 5:32:56
Page 47
SmartThings (solo modelli che ne sono dotati)
Installazione
Visitare il Google Play Store, il Galaxy Apps o il Apple App Store e cercare “SmartThings”. Scaricare e
installare la app SmartThings fornita da Samsung Electronics sul proprio dispositivo smart.
NOTA
• La versione del software di supporto della app SmartThing è soggetto a modiche secondo
la politica di assistenza del SO fornito dal produttore. Inoltre, come per la app SmartThing o
le funzioni che la app supporta, le nuove politiche di aggiornamento della applicazione nella
versione del SO esistente possono essere sospese per motivi di usabilità o di sicurezza.
• La app SmartThings è soggetta a modiche senza preavviso per migliorare l’usabilità o le
prestazioni. Poiché la versione SO dei mobile phone viene aggiornata annualmente, anche
SmartThings viene costantemente aggiornata in base al più recente SO. Per eventuali domande
riguardanti quanto menzionato sopra, inviare una mail a [email protected].
• Tra i sistemi di crittograa consigliati vi sono WPA/TKIP e WPA2/AES. Eventuali protocolli di
autenticazione Wi-Fi nuovi o non standard non sono supportati.
• Le reti wireless possono essere inuenzate dagli ambienti di comunicazione wireless circostanti.
• Se il vostro provider di servizi internet registra l'indirizzo MAC dei PC o dei modem ai ni di una
identicazione, il vostro frigorifero Smart Samsung potrebbe non riuscire a collegarsi ad Internet.
In tale caso, contattare il proprio provider di servizi internet per richiedere assistenza.
• Le impostazioni del rewall del vostro sistema di rete possono impedire al vostro frigorifero
Samsung Smart di accedere ad Internet. Contattare il proprio provider di servizi internet per
richiedere assistenza. Qualora tale sintomo persista, contattare un Centro di assistenza autorizzato
o un rivenditore Samsung.
• Per congurare le impostazioni del router wireless (AP), vedere il manuale dell'utente del router.
• I frigoriferi Smart Samsung supportano sia le reti Wi-Fi 2.4 GHz con IEEE 802.11 b/g/n e i
protocolli Soft-AP (IEEE 802.11 n è sconsigliata).
• I router Wi-Fi non approvati possono non riuscire a collegarsi ai frigoriferi Samsung Smart dotati
di questa funzione.
Funzionamento
Italiano 47
Untitled-26 47 2022-12-27 5:32:56
Page 48
Funzionamento
Account Samsung
Per utilizzare la app è necessario registrare un proprio account Samsung. Qualora non si disponga di
un account Samsung, seguire le istruzioni visualizzate sullo schermo per crearne uno gratuito.
Introduzione
Accendere il dispositivo da collegare, eseguire la app SmartThings sul proprio telefono e seguire le
istruzioni riportate sotto.
Alla comparsa di un messaggio che indica l'individuazione di un nuovo dispositivo, premere ADD
NOW (AGGIUNGI ORA).
Qualora non compaia alcun messaggio, premere il tasto + e selezionare il dispositivo da connettere
tra quelli riportati nell'elenco dei dispositivi disponibili.
Se il proprio dispositivo non compare nell'elenco Supported Devices (Dispositivi supportati),
aggiungere il dispositivo manualmente selezionando il tipo di dispositivo (Frigorifero) ed in seguito il
modello specico.
Seguire le istruzioni visualizzate nella app per impostare il dispositivo. Una volta terminata
l'impostazione, il frigorifero comparirà come "scheda" nella schermata Devices (Dispositivi).
App Frigorifero
Controllo integrato
È possibile monitorare e controllare il proprio frigorifero in casa così come a distanza.
• Selezionare l'icona del frigorifero nella Dashboard SmartThings o l'icona Dispositivi in basso nella
Funzionamento
Dashboard, quindi selezionare la "scheda" del frigorifero per accedere alla pagina del proprio
Frigorifero.
• Vericare lo stato operativo o le notiche dal proprio frigorifero e cambiare le opzioni o
impostazioni se necessario.
NOTA
Alcune opzioni o impostazioni del frigorifero potrebbero non essere disponibili per il controllo da
remoto.
Italiano48
Untitled-26 48 2022-12-27 5:32:56
Page 49
Categoria Elemento Descrizione
Monitoraggio
Funzioni
Temperatura
frigorifero
Sensore temperatura
freezer
Monitoraggio
energetico
Raffreddamento
rapido
Congelamento rapido
Visualizza le impostazioni correnti della temperatura
del frigorifero.
Visualizza le impostazioni correnti della temperatura
del freezer.
Verica il consumo energetico accumulato del frigo
negli ultimi 180 giorni.
È possibile attivare e disattivare la modalità
Raffreddamento rapido, e controllare le impostazioni
correnti.
È possibile attivare e disattivare la modalità
Congelamento rapido, e controllare le impostazioni
correnti.
Temperatura
insolitamente elevata
Allarmi
Porta aperta
Questo allarme è attivato quando il frigorifero o il
freezer hanno una temperatura insolitamente elevata.
Questo allarme viene innescato quando la porta del
frigo o del freezer rimangono aperte per più di 2
minuti.
E’ possibile attivare e disattivare la AI Energy Mode nel menu Energy della
app SmartThings.
AI Energy Mode
(solo modelli che
lo prevedono)
Permette di controllare lo stato della AI Energy Mode nella app SmartThings.
In alcuni modelli l’icona viene visualizzata nel pannello di controllo ad
indicare che la AI Energy Mode è attiva (solo modelli che lo prevedono).
L’attivazione della AI Energy Mode aumenta i consumi energetici ma riduce al
contempo le prestazioni di raffreddamento.
Funzionamento
Italiano 49
Untitled-26 49 2022-12-27 5:32:56
Page 50
Funzionamento
Funzioni speciali
Le immagini effettive e le funzioni speciali del frigorifero possono variare in base al modello ed al
paese di acquisto.
Dispenser di acqua (solo modelli che lo prevedono)
Con il dispenser dell'acqua, è possibile erogare acqua fredda senza dover aprire la porta del
frigorifero. Il serbatoio dell'acqua deve essere riempito con acqua potabile prima dell'uso.
Per riempire il serbatoio dell'acqua con acqua potabile
Aprire la porta ed individuare il serbatoio dell'acqua situato nell'area dei balconcini.
1. Afferrare il manico su entrambi i lati e
sollevarlo per rimuoverlo.
Funzionamento
Italiano50
2. Riempire il serbatoio dell'acqua con 3,5 litri
(MAX) di acqua potabile. Per riempire l'acqua
è possibile rimuovere il tappo superiore o
l'intero coperchio.
ATTENZIONE
• Il dispenser dell'acqua è stato progettato per
erogare acqua potabile. Riempire il serbatoio
con sola acqua potabile. Non riempirlo con
altri liquidi.
• Non riempire il serbatoio eccessivamente, in
quanto l'acqua potrebbe traboccare.
NOTA
Al primo utilizzo, pulire l'interno del serbatoio
dell'acqua.
Untitled-26 50 2022-12-27 5:32:56
Page 51
3. Riempire il serbatoio dell'acqua e chiudere
la porta. Accertarsi che la bocchetta di
erogazione del serbatoio dell'acqua sia
rivolta verso avanti.
4. Porre un bicchiere d'acqua sotto la bocchetta
del dispenser e premere delicatamente la
leva del dispenser per erogare dell'acqua.
Vericare che il rubinetto di erogazione
dell'acqua sia aperto.
ATTENZIONE
• Non appoggiare alcun oggetto sopra il coperchio del serbatoio dell'acqua.
• Non cercare di riempire il serbatoio dell'acqua senza estrarlo dal suo alloggiamento nella porta.
• Vericare che il serbatoio dell'acqua sia montato correttamente.
• Non usare il frigorifero senza aver inserito il serbatoio dell'acqua. Ciò potrebbe ridurre le
prestazioni e l'efcienza del frigorifero.
• Per prevenire la fuoriuscita dell'acqua, accertarsi che il bicchiere sia allineato con la leva di
erogazione del dispenser.
NOTA
Per disporre di maggiore spazio di conservazione, è possibile usare il serbatoio dell'acqua per
conservare cibi. In questo caso, rimuovere il coperchio del serbatoio.
Italiano 51
Funzionamento
Untitled-26 51 2022-12-27 5:32:57
Page 52
Funzionamento
Fresco ottimale+ (solo modelli che ne sono dotati)
Il cassetto Fresco ottimale+ permettere la
suddivisione dell'area in due zone separate
mediante il Divisorio essibile.
Conservare carne e pesce sul lato sinistro del
cassetto Fresco ottimale+ e verdura e frutta sul
lato destro.
Rimozione del divisorio essibile
Premendo sul lato posteriore, estrarre la parte
anteriore.
Funzionamento
Fresco umido+ (solo modelli che ne sono dotati)
Fresco umido+ permette di regolare l'umidità.
Ruotare la manopola verso sinistra o verso
destra per regolare il grado di umidità a piacere.
Italiano52
Untitled-26 52 2022-12-27 5:32:57
Page 53
Uso del ripiano del freezer (solo modelli che ne sono dotati)
Per ottenere più spazio, rimuovere tutti i
cassetti e inserire il 'Ripiano Freezer' posto sul
fondo del comparto; questa modica non ha
alcuna inuenza sulle caratteristiche termiche e
meccaniche dell'apparecchio.
Il volume di conservazione dichiarato per lo
scomparto surgelati è calcolato con i cassetti
rimossi.
(nel caso del modello Singapore, il volume
dichiarato è stato calcolato estraendo solo il
cassetto superiore e centrale).
1. Rimuovere il nastro ssato al ripiano.
2. Estrarre tutti i cassetti per inserire il ripiano.
3. Inserire il ripiano. Inserire per prima la parte
sporgente del ripiano come mostrato in
gura.
ATTENZIONE
• Non inserire il ripiano sottosopra o al contrario.
• Se non si usa il ripiano freezer, riporlo in un luogo sicuro.
NOTA
Nell'appoggiare contenitori di vetro sul ripiano in vetro temperato, è possibile che la supercie si
graf a causa della frizione fra il vetro ed i contenitori.
Italiano 53
Funzionamento
Untitled-26 53 2022-12-27 5:32:57
Page 54
Manutenzione
Inversione della posizione della porta (per i modelli con la maniglia a barra)
NOTA
Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer.
1. Per rimuovere il coperchio delle viti usare un
cacciavite a lama piatta.
- Una volta staccata la maniglia, ssare
nuovamente i coperchi delle viti sui fori
delle viti.
2. Per rimuovere le viti e staccare la maniglia
usare un cacciavite a croce.
NOTA
Usare queste viti per ssare la maniglia sul lato
opposto.
3. Sul lato opposto della porta, usare un
Manutenzione
Italiano54
Untitled-26 54 2022-12-27 5:33:00
cacciavite a lama piatta per rimuovere i
coperchi delle viti.
4. Posizionare la maniglia sul lato opposto
della porta ed usando un cacciavite a croce
rissare le viti.
Page 55
5. Fissare i coperchi delle viti.
Inversione della porta (solo modelli che lo prevedono)
AVVERTENZA
• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
• Scollegare il cavo di alimentazione prima di invertire le porte.
Strumenti necessari (non forniti)
Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm
Manutenzione
Chiave a bussola da 10 mm Chiave a bussola da 8 mm Chiave inglese da 10 mm
Italiano 55
Untitled-26 55 2022-12-27 5:33:00
Page 56
Manutenzione
A
Accessori
Manutenzione
Coperchio cerniera in alto a
sinistra
ATTENZIONE
• Prestare attenzione a non danneggiare i cavi ed i connettori durante questa procedura.
• Durante tutto il processo di inversione della porta, conservare le parti piccole (viti, coperchietti,
ecc) del frigorifero lontano dalla portata dei bambini per motivi di sicurezza.
• Assicurarsi di conservare tutte le viti e le altre parti precedentemente rimosse al sicuro per
effettuare l'inversione della porta.
NOTA
• Samsung consiglia di far eseguire solo a tecnici autorizzati Samsung l'operazione di inversione
dell'apertura della porta. Questa operazione è a carico del cliente.
• Prima di invertire la porta, appoggiare del cartone protettivo sul pavimento dove si potranno
appoggiare le parti rimosse così da evitarne il danneggiamento.
Coperchio cerniera in alto a
destra (solo modelli che lo
prevedono)
Inversione della porta
NOTA
Per i modelli dotati di maniglie, invertire prima le maniglie (per ulteriori informazioni, consultare la
sezione "Inversione della posizione della porta (per i modelli con la maniglia a barra)").
1. A porta chiusa, usare un cacciavite a croce
per rimuovere le viti dal coperchio superiore
(A).
Italiano56
Untitled-26 56 2022-12-27 5:33:01
Page 57
A
2. Sollevare delicatamente il coperchio
A
A
superiore (A) e appoggiarlo sopra il
frigorifero.
- Prestare attenzione nel sollevare il
coperchio superiore (A). Al di sotto è
presente un cavo.
3. Rimuovere il cavo ed il connettore situato sul
fermo al di sotto del coperchio.
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
ATTENZIONE
Non tirare con forza i connettori.
4. Scollegare il connettore del cavo (A).
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
Manutenzione
5. Usare una chiave a bussola (8 mm) per
rimuovere le viti che ssano la cerniera
superiore (A).
ATTENZIONE
Al ne di prevenire una accidentale caduta della
porta, trattenerla durante la rimozione delle viti.
NOTA
Per rimuovere le viti è possibile usare anche un
cacciavite a croce.
Italiano 57
Untitled-26 57 2022-12-27 5:33:01
Page 58
Manutenzione
A
A
B
Manutenzione
6. Aprire la porta del frigorifero, e sollevarla
per estrarla dalla cerniera centrale.
Conservare la porta con cura.
ATTENZIONE
La porta è pesante. Al ne di prevenire danni
o lesioni, prestare attenzione durante la sua
rimozione.
7. Aprire la porta del freezer ed usare un
cacciavite a croce per rimuovere le viti che
ssano la cerniera inferiore (A).
8. Tenendo la porta del freezer appoggiata sulla
cerniera inferiore (A), tirare lentamente la
cerniera inferiore (A) per estrarla dal fermo
posto sul fondo del frigorifero. Una volta
rimossa la cerniera inferiore (A) dal fermo,
rimuoverla dalla porta del freezer, quindi
tirare la porta del freezer verso il basso per
rimuoverla dalla cerniera centrale (B).
ATTENZIONE
Al ne di prevenire una accidentale caduta
della porta del freezer, trattenerla durante la
rimozione dalla cerniera centrale (B).
Italiano58
Untitled-26 58 2022-12-27 5:33:02
Page 59
A
9. Usare un cacciavite a croce ed una chiave a
B
A
A
A
bussola (10 mm) per rimuovere le viti che
ssano la cerniera centrale (A).
10. Rimuovere i coperchi delle viti della cerniera
centrale (A), quindi usare un cacciavite a
croce per rimuovere la vite (B).
11. Sul lato opposto, usare un cacciavite a croce
per avvitare la vite (B), quindi rimontare i
coperchi delle viti della cerniera centrale (A).
12. Rimuovere il coperchio della vite della
cerniera inferiore (A) e posizionarlo sul lato
opposto.
Manutenzione
13. Sul fondo della porta del freezer, rimuovere
il fermo della porta (A) e posizionarlo sul lato
opposto.
- Usare un cacciavite a croce per rimuovere
la vite che ssa il fermo della porta (A).
- Invertire il fermo della porta (A) prima di
montarlo sul lato opposto.
Untitled-26 59 2022-12-27 5:33:02
Italiano 59
Page 60
Manutenzione
B
A
A
A
F
C
E
D
B
14. Sopra la porta del freezer, invertire la
posizione del gommino (A) ed il coperchio
del gommino (B).
15. Serrare la cerniera centrale (A) sul lato
opposto al lato dal quale era stata staccata.
- Usare un cacciavite a croce ed una chiave
a bussola (10 mm) per serrare le viti.
16. Smontare la cerniera inferiore e invertire
tutte le parti.
a. Usando un cacciavite a croce rimuovere la
Manutenzione
Italiano60
Untitled-26 60 2022-12-27 5:33:03
vite (A) serrando l'elemento di ssaggio
(B) alla cerniera inferiore (C).
b. Usando una chiave inglese da (10 mm)
per rimuovere il dado (D) e la rondella (E)
serrare il perno (F).
c. Invertire la cerniera inferiore (C), quindi
rimontare il perno (F) con la rondella (E)
ed il dado (D).
d. Serrare l'elemento di ssaggio (B) con la
vite (A).
ATTENZIONE
• Prestare attenzione a non lasciar cadere il
perno (F) o ferirsi le dita nella rimozione o
montaggio del perno (F).
• Ricordarsi di montare la rondella (E). Se il
perno viene montato senza la rondella (E)
in posizione, la porta del freezer potrebbe
cadere danneggiandosi o ferendo le persone.
Page 61
A
17. Ruotare il piedino di livellamento sul lato
A
C
B
A
opposto dal quale è stata rimossa la cerniera
inferiore (A). Quindi, posizionare la cerniera
inferiore (A) sul fermo.
18. Fissaggio della porta del freezer.
a. Inserire la porta del freezer nella cerniera
inferiore (A). Posizionare la porta
perpendicolarmente al corpo principale
del frigorifero.
b. Spingere la porta del freezer verso il
basso per inserire la cerniera centrale
(B) nel gommino (C) sopra la porta del
freezer.
ATTENZIONE
Non spingere con forza la porta. Assicurarsi
che la cerniera inferiore (A) rimanga sul fermo
posto sul fondo del frigorifero durante questa
operazione.
NOTA
Una volta ssata la porta del freezer, regolare
i piedini così da livellare il frigorifero (per
maggiori istruzioni, vedere la sezione
“PASSAGGIO 4 Regolare i piedini di appoggio” a
pagina 39).
Manutenzione
19. Usare una cacciavite a croce per serrare la
cerniera inferiore (A) con le viti. Chiudere lo
sportello del freezer.
Italiano 61
Untitled-26 61 2022-12-27 5:33:03
Page 62
Manutenzione
C
A
B
D
C
A
D
B
A C
20. Sul fondo della porta del frigorifero,
rimuovere tutte le parti sul lato sinistro e
destra.
a. Per rimuovere le viti usare un cacciavite
a croce.
b. Rimuovere la chiusura automatica (A),
gommino (B) e fermo della porta (C) su un
lato, ed il coperchio inferiore della porta
del frigorifero (D) sull'altro lato.
21. Invertire i lati di tutte le parti rimosse.
a. Inserire il fermo della porta (C), gommino
(B), chiusura automatica (A) sul lato
opposto dal quale sono stati rimossi.
b. Serrare il fermo della porta (C) e la
chiusura automatica (A) con le viti usando
un cacciavite a croce.
c. Inserire il coperchio della porta inferiore
del frigorifero (D) sul lato opposto dal
quale è stato rimosso.
d. Serrare il coperchio della porta inferiore
del frigorifero (D) con la vite usando un
cacciavite a croce.
Manutenzione
ATTENZIONE
Serrare in modo corretto le viti del fermo
della porta (C) e chiusura automatica (A) come
mostrato in gura. Serrando le viti in modo non
corretto, si possono danneggiare le cerniere
della porta.
Italiano62
Untitled-26 62 2022-12-27 5:33:04
Page 63
A
22. Sul parte superiore della porta del
A
B
A
A
frigorifero, rimuovere il copri cavo (A).
- Sollevare delicatamente uno dei lati del
copri cavo (A) e tirarlo per estrarlo dalla
porta.
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
23. Rimuovere il coperchio della cerniera
superiore destra (A) ed il coperchio della
cerniera superiore sinistra (B).
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
NOTA
Conservare tutte la parti rimosse per riutilizzarle
in seguito.
24. Montare la cerniera superiore (A) sulla porta
del frigo.
Manutenzione
25. Rimuovere gommino (A) e posizionarlo sul
lato opposto.
Untitled-26 63 2022-12-27 5:33:04
Italiano 63
Page 64
Manutenzione
C
A
B
A
A
26. Invertire la cerniera superiore.
a. Usare una chiave inglese da 11 mm per
smontare il perno (A) e la rondella (B).
b. Invertire la cerniera superiore (C), quindi
rimontare la rondella (B) e il perno (A).
ATTENZIONE
• Prestare attenzione a non lasciar cadere il
perno (A) o ferirsi le dita nella rimozione o
inserimento del perno (A).
• Ricordarsi di montare la rondella (B) nella
posizione prevista. Se il perno viene montato
senza la rondella (B) in posizione, la porta
potrebbe cadere danneggiandosi o ferendo
le persone.
27. Inserire la porta del frigorifero nella cerniera
centrale (A).
ATTENZIONE
Al ne di prevenire una accidentale caduta della
porta, trattenerla no a completo ssaggio della
cerniera superiore.
Manutenzione
28. Spostare la cerniera superiore (A) sul lato
opposto al lato dal quale era stata staccata.
Italiano64
Untitled-26 64 2022-12-27 5:33:05
Page 65
A
29. Fissare la cerniera superiore (A) con le viti
A
B
A
A
usando una chiave a bussola (8 mm).
30. Rimuovere il coperchio distanziale (A) dal
coperchio superiore (B) e spostarlo sul lato
opposto.
31. Al di sotto del coperchio superiore, tirare
il connettore del cavo (A) dai suoi fermi e
spostare questi ultimi sul lato opposto.
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
Manutenzione
32. Spostare il connettore del cavo (A) sulla
porta del frigorifero sul lato opposto.
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
Untitled-26 65 2022-12-27 5:33:05
Italiano 65
Page 66
Manutenzione
A
A
B
A
A
Manutenzione
33. Ricollegare il connettore del cavo (A).
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
ATTENZIONE
Assicurarsi che i connettori siano collegati
correttamente. In caso contrario, il display non
funzionerà.
34. Posizionare il cavo ed il connettore del cavo
(A) situato sul fermo al di sotto del coperchio.
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
35. Fissare il coperchio della cerniera superiore
sinistra (A) alla cerniera superiore e montare
il coperchio superiore (B).
- Inserire i cavi ed i connettori nel
coperchio superiore sinistro (A) e nel
coperchio superiore (B) (alcuni modelli
non sono dotati di cavi sulla porta del
frigorifero pertanto questo passaggio
potrebbe non essere per loro pertinente).
36. Con la porta del frigorifero chiusa, inserire
nuovamente il coperchio superiore (A) e
ssarlo con le viti usando un cacciavite a
croce.
ATTENZIONE
Prestare attenzione a non danneggiare i li
elettrici nel ssare il coperchio superiore (A).
Italiano66
Untitled-26 66 2022-12-27 5:33:06
Page 67
A
37. Spostare il coperchio superiore destro della
A
A
porta (A) sul lato opposto alla cerniera della
porta.
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
38. Far passare il cavo della porta del frigorifero
nello spazio al di sotto del coperchio del
cavo (A).
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
39. Rimontare il coperchio del cavo (A) nella
porta del frigorifero.
- Questo passaggio potrebbe non essere
pertinente in alcuni modelli.
40. Aprire e chiudere la porta del frigorifero
alcune volte per vericare il corretto
montaggio.
Manutenzione
Untitled-26 67 2022-12-27 5:33:06
Italiano 67
Page 68
Manutenzione
41. Rimuovere le guarnizioni della porta del
frigorifero e del freezer quindi ssarle dopo
averle ruotate di 180°.
ATTENZIONE
Vericare che le guarnizioni della porta siano
correttamente posizionate. In caso contrario
possono vericarsi rumori o condensa che
potrebbero inuenzare le prestazioni dell'unità.
NOTA
• Una volta invertita la porta, regolare i piedini così da livellare il frigorifero (per maggiori
istruzioni, vedere la sezione “PASSAGGIO 4 Regolare i piedini di appoggio” a pagina 39).
• Per riportare la porta nella posizione iniziale, seguire nuovamente i passaggi descritti. Da notare
che la porta, le cerniere e le altre parti si troveranno sul lato opposto a quanto riportato in queste
istruzioni.
Manutenzione
Italiano68
Untitled-26 68 2022-12-27 5:33:06
Page 69
Pulizia e manutenzione
Ripiani / griglia per i vini e ripiani (solo modelli che ne sono dotati)
1. Estrarre leggermente il ripiano (o la griglia
dei vini e il ripiano). Quindi, sollevare il lato
posteriore ed estrarlo.
2. Ruotare il ripiano (o la griglia e il ripiano) in
senso diagonale per estrarlo.
Manutenzione
Italiano 69
Untitled-26 69 2022-12-27 5:33:07
Page 70
Manutenzione
Ripiano pieghevole (solo modelli che lo prevedono)
1. Far correre la metà anteriore del ripiano.
2. Estrarre leggermente il ripiano pieghevole.
Quindi, sollevare il lato posteriore ed
estrarlo.
3. Ruotare il ripiano in diagonale per estrarlo.
Manutenzione
ATTENZIONE
• Non appoggiare cibo o oggetti nella parte
anteriore del cassetto Fresco ottimale+. La
porta potrebbe non chiudersi regolarmente e
gli oggetti potrebbero cadere sul pavimento.
• Il ripiano deve essere inserito correttamente.
Non inserirlo capovolto.
• Nel reinserire il ripiano, assicurarsi di
dipingere il ripiano no in fondo, no a
quando entra completamente nella sede.
• I contenitori in vetro possono grafare la
supercie dei ripiani in vetro.
Italiano70
Untitled-26 70 2022-12-27 5:33:07
Page 71
Pulizia
Interno ed esterno
AVVERTENZA
• Per pulire non utilizzare benzene, diluenti, o detergenti per casa/auto quali Clorox™. L'uso di questi
prodotti potrebbe danneggiare la supercie dell'apparecchio e causare un incendio.
• Non spruzzare acqua sul frigorifero. In caso contrario, esiste il pericolo di scariche elettriche.
Usare regolarmente un panno morbido per rimuovere eventuale polvere o sporcizia dai terminali
della spina elettrica e dai contatti.
1. Scollegare la spina di alimentazione.
2. Usare un panno inumidito e liscio o un tovagliolo di carta per pulire l'interno e l'esterno del
frigorifero.
3. Al termine, usare un panno o della carta per asciugarlo con cura.
4. Ricollegare la spina di alimentazione.
Pannello posteriore / Coperchio compressore (solo modelli che ne sono dotati)
Per mantenere cavi e parti esposte del retro del
pannello puliti, aspirare il pannello una o due
volte l'anno.
ATTENZIONE
Non rimuovere il coperchio del pannello
posteriore. Sussistono pericoli di scariche
elettriche.
Manutenzione
Italiano 71
Untitled-26 71 2022-12-27 5:33:07
Page 72
Manutenzione
Manutenzione
Sostituzione
Lampadine a LED
Per effettuare la sostituzione delle lampadine, rivolgersi al Centro assistenza autorizzato Samsung di
zona.
AVVERTENZA
• Le lampadine non possono essere sostituite autonomamente. Non tentare di effettuare
autonomamente la loro sostituzione. In caso contrario, esiste il pericolo di scariche elettriche.
Lampadina (sorgente luminosa)
Questo prodotto contiene una sorgente luminosa di classe di efcienza energetica <G>.
La lampadina ed i comandi non possono essere sostituibile dall’utente in autonomia. Per effettuare
la sostituzione delle lampadine o dei comandi, rivolgersi al Centro assistenza autorizzato Samsung di
zona.
Per maggiori informazioni sulla sostituzione di lampadine o comandi del vostro prodotto, visitare il
sito web Samsung (http://www.samsung.com), accedere a Support > Support home, e digitare il nome
del modello.
Per maggiori informazioni sullo smontaggio delle lampadine o dei comandi seguire le istruzioni come
descritto sopra.
Pannello della porta (solo modelli che lo prevedono)
È possibile selezionare il pannello decorativo preferito per il proprio frigorifero personalizzato.
Effettua l’acquisto presso un punto vendita Samsung ed un installatore autorizzato provvederà ad
installarlo per te.
ATTENZIONE
• Il montaggio e smontaggio in autonomia del pannello della porta può comportare danni al
prodotto o lesioni personali. In caso di problemi con il pannello decorativo, contattare un Centro di
assistenza autorizzato Samsung.
• Per la sostituzione di un pannello danneggiato potrà essere richiesto il pagamento di un importo
anche durante la validità della garanzia.
Italiano72
Untitled-26 72 2022-12-27 5:33:07
Page 73
Installazione in coppia (solo modelli che lo prevedono)
01 01
05
06
03
04
02 02
07
È possibile installare questo frigorifero in modo
afancato con un altro frigorifero Samsung.
Tuttavia i frigoriferi devono essere entrambi
modelli PERSONALIZZATI. Per effettuare una
installazione accoppiata, vericare i modelli
desiderati che prevedono la possibilità di essere
accoppiati prima di acquistarli. È possibile
vericare la possibilità presso un punto vendita
o nel sito web Samsung.com.
NOTA
• Acquistando un kit di accoppiamento presso
un punto vendita Samsung sarà possibile
richiedere l’installazione da parte di un
installatore autorizzato.
• Assicurarsi di acquistare il kit per
l’installazione in coppia adeguato al modello
in uso. Al ne di prevenire problemi di
installazione è necessario utilizzare il kit di
installazione specico.
- Modello RB34: RA-C00K4BAA
- Modello RB38: RA-C00K3BAA
• L’installazione in coppia può far aumentare i
consumi energetici.
01 consigliati più di 50 mm
02 105°
03 1250 mm
04 1212 mm
05 Staffa superiore
06 Staffa di unione
07 Direzione di installazione
Untitled-26 73 2022-12-27 5:33:08
Manutenzione
Italiano 73
Page 74
Manutenzione
Strumenti necessari (non forniti)
Manutenzione
Cacciavite a croce Cacciavite piatto Chiave a bussola da 8 mm
(per i bulloni)
Kit accessori per accoppiamento
A. Staffa superiore (1) B. Staffa inferiore (1) C. Staffa di unione (1) D. Dima A/S (4)
E. Tappetino di
livellamento (4)
J. M5 x 16 viti
esagonali (4)
NOTA
• Il numero tra parentesi indica la quantità di ogni accessorio.
• Le Staffa inferiore (B) e Staffa di unione (C) sono fornite in due misure (7 o 15 mm). Vericarne la
misura al ne di ordinare il kit di installazione corretto.
F. Tappetino T7 LEX
(8)
K. M4 x 18 viti (2)
G. Tappetino T5 PE (1) H. Staffa posteriore
(1)
Italiano74
Untitled-26 74 2022-12-27 5:33:09
Page 75
Istruzioni step-by-step
D
E
NOTA
Le lettere dell’alfabeto sulla illustrazione e tra parentesi sono uguali a quelle indicate nell’elenco degli
accessori.
1. Vericare il livellamento del pavimento.
- Usare una livella per vericare
il livellamento del pavimento in
corrispondenza delle due ruote posteriori.
2. Posizionare le dime A/S (D) e vericare il
livellamento.
- Posizionare le due dime A/S (D) su
pavimento nella posizione nella quale
si troveranno le due ruote posteriori e
controllare il livellamento.
- Qualora il pavimento non sia livellato,
inserire i tappetini di livellamento (E) in
dotazione al di sotto delle dime A/S (D)
in modo che il frigorifero appoggi su una
supercie livellata.
- Una volta risolti tutti i problemi di
livellamento, separare il nastro biadesivo
sul fondo di ogni parte e ssarle nella
loro posizione nale.
Manutenzione
Untitled-26 75 2022-12-27 5:33:10
Italiano 75
Page 76
Manutenzione
G
G
F
3. Fissare il/i tappetino/i in modo che rimanga
uno spazio tra i due frigoriferi.
NOTA
Fissare il tappetino T5 PE (G) solo sul modello
BMF (Bottom-mounted freezer). (in caso di
installazione in coppia di due diversi frigoriferi).
A. Installazione in coppia del modello RB38:
• Fissare il tappetino T5 PE (G).
• Vedere l’illustrazione per il posizionamento
della schiuma.
B. Installazione in coppia del modello RB34:
• Fissare il tappetino T5 PE (G), quindi
ssare quattro tappetini T7 LEX (F) sopra il
tappetino T5 PE (G).
• Vedere l’illustrazione per il posizionamento
dei tappetini.
Manutenzione
Italiano76
Untitled-26 76 2022-12-27 5:33:10
4. Allineare i due frigoriferi.
- Vericare l’allineamento in alto e davanti
dei frigoriferi e riallinearli se necessario.
Page 77
5. Rimuovere le viti dai due fori nei quali verrà
K
B
A
J
ssata la staffa inferiore.
- Aprire la porta dei frigoriferi da
accoppiare, quindi rimuovere le viti dalla
posizione nella quale verrà ssata la
staffa inferiore.
6. Serrare la staffa inferiore mm (B).
- Serrare la staffa inferiore (B) con le due
viti M4 x 18 (K) (una per ogni frigorifero)
in modo da ssare la parte inferiore di
ogni frigorifero.
7. Serrare la staffa superiore (A).
- Serrare la staffa superiore (A) con le
quattro viti esagonali M5 x 16 (J) in
modo da ssare la parte superiore di ogni
frigorifero.
NOTA
Allineare la parte superiore dei frigoriferi prima
di serrare la staffa superiore.
Manutenzione
8. Rimuovere le viti poste sul retro dei
frigoriferi.
Italiano 77
Untitled-26 77 2022-12-27 5:33:10
Page 78
Manutenzione
H
*
*
Manutenzione
(*): 15 mm (RB34) / 7 mm (RB38)
9. Usare le viti rimosse nel passaggio 8 per
serrare la staffa posteriore (H).
10. Vericare la distanza tra i due frigoriferi.
- Una volta ssate le staffe superiore ed
inferiore, accertarsi che lo spazio tra i due
frigoriferi sia di 7 o 15 mm sia in alto che
in basso.
NOTA
Se la spaziatura tra i due frigoriferi è maggiore
di 7 o 15 mm, ciò indica che potrebbe esserci
meno spazio tra il frigo e le pareti (o il mobile)
e ciò potrà interferire con la corretta apertura e
chiusura delle porte.
11. Spingere i frigoriferi all’interno delle pareti
(o del mobile).
- Con l’aiuto di un’altra persona
spingere entrambi i frigoriferi
contemporaneamente, uniti dalle staffe,
dentro le pareti (o il mobile).
NOTA
Qualora entrambe le persone non agiscano
contemporaneamente, la parte posteriore dei
frigo potrebbe aprirsi impedendo quindi il
corretto posizionamento.
12. Regolare l'altezza dei frigoriferi.
- Ruotare i piedini di livellamento a destra
o sinistra in modo da regolare l'altezza
dei frigoriferi così da essere a lo con le
pareti (o l’armadio).
Italiano78
Untitled-26 78 2022-12-27 5:33:11
Page 79
C
13. Inserire la staffa di unione (C) tra i due
frigoriferi.
- Aprire le porte ed inserire la staffa di
unione (C) tra i due frigoriferi.
NOTA
Per individuare la parte superiore della staffa
di unione vedere il particolare ingrandito
nell’illustrazione.
14. Effettuare un controllo nale
- Qualora non si riscontrino problemi,
separare la pellicola protettiva del
prodotto.
Manutenzione
Untitled-26 79 2022-12-27 5:33:11
Italiano 79
Page 80
Risoluzione dei problemi
Risoluzione dei problemi
Prima di chiamare l'assistenza rivedere i punti di controllo sotto. Eventuali interventi di assistenza
riguardanti situazioni normali (nessun difetto riscontrato) comporteranno un addebito per il cliente.
Generale
Temperatura
Sintomo Possibili cause Soluzione
• La spina del cavo di
Il frigorifero/freezer
non funziona.
La temperatura del
frigorifero/freezer è
elevata.
Il frigorifero/
freezer raffredda
eccessivamente.
alimentazione non è inserita
correttamente in una presa
elettrica.
• Il controllo della temperatura
non è impostato correttamente.
• Il frigorifero è posizionato
vicino ad una fonte di calore o
è esposto alla luce solare diretta.
• Non c'è sufciente spazio tra il
frigorifero ed i lati/retro.
• La funzione Vacanze è stata
attivata.
• Il frigorifero è troppo pieno. Il
cibo blocca le aperture per la
ventilazione.
• Il controllo della temperatura
non è impostato correttamente.
• Ricollegare correttamente la
spina di alimentazione.
• Impostare una temperatura
inferiore.
• Assicurarsi che il frigorifero sia
posizionato lontano dalla luce
solare diretta o eventuali fonti
di calore.
• Assicurarsi che vi siano almeno
5 cm di spazio sul retro e sui
lati.
• Disattivare la funzione Vacanze.
• Non sovraccaricare il frigorifero.
Accertarsi che il cibo non
ostruisca le aperture di
ventilazione.
• Impostare la temperatura ad un
valore superiore.
Italiano80
Untitled-26 80 2022-12-27 5:33:11
Page 81
Sintomo Possibili cause Soluzione
• Al ne di prevenire la
formazione di condensa, il
frigorifero è dotato di tubazioni
isolate sugli angoli anteriori.
Qualora la temperatura
ambientale aumenti, questo
apparecchio potrebbe non
funzionare in modo ottimale. Ciò
non indica un guasto al sistema.
La parete interna è
bollente.
• Il frigorifero è dotato di
tubazioni isolate termicamente
nella parete interna.
Odori
Sintomo Possibili cause Soluzione
Nel frigorifero si
avvertono alcuni
cattivi odori.
• Cibo guasto.
• Cibo dal forte odore.
• Pulire il frigorifero e rimuovere
eventuale cibo guasto.
• Avvolgere con pellicola i cibi
con un forte odore.
Brina
Sintomo Possibili cause Soluzione
Brina intorno
alle aperture di
ventilazione.
Sulla pareti interne si
forma della brina.
Untitled-26 81 2022-12-27 5:33:12
• Il cibo blocca le aperture per la
ventilazione.
• Lo sportello non è chiuso bene.
• Accertarsi che il cibo non
ostruisca le aperture di
ventilazione.
• Assicurarsi che il cibo non
impedisca la chiusura della
porta. Pulire la guarnizione della
porta.
Italiano 81
Risoluzione dei problemi
Page 82
Risoluzione dei problemi
Sintomo Possibili cause Soluzione
Eccessiva brina
accumulata nel
freezer.
• La porta non si chiude
per la mancata inversione
della guarnizione a seguito
dell’inversione della porta.
Condensa
Sintomo Possibili cause Soluzione
• Se la porta viene lasciata aperta,
Sulle pareti interne si
forma della condensa.
l'umidità penetra nel frigorifero.
• Cibo con elevato contenuto di
umidità.
• Rimuovere la guarnizione
dalla porta quindi ssarla
nuovamente dopo averla
ruotata di 180˚.
• Rimuovere l'umidità e non
aprire la porta per un lungo
periodo di tempo.
• Avvolgere con pellicola il cibo.
Risoluzione dei problemi
Italiano82
Untitled-26 82 2022-12-27 5:33:12
Page 83
Si avvertono rumori anomali provenire dal frigorifero?
ticchettio
o cinguettio
brusio
ronzio
fruscio
sibilo
Prima di chiamare l'assistenza rivedere i punti di controllo sotto. Eventuali richieste di assistenza
relative a rumori normali saranno a carico dell'utente.
Questi rumori sono normali.
• Durante l'inizio o il termine di una operazione il frigorifero può emettere un rumore simile
all'accensione di una autovettura. Con lo stabilizzarsi del funzionamento, il rumore diminuirà.
• Durante il funzionamento della ventola, possono vericarsi tali rumori. Quando il frigorifero
raggiunge la temperatura impostata, la ventilazione si disattiva.
• Durante un ciclo di sbrinamento, l'acqua potrebbe gocciolare sull'elemento riscaldante per lo
sbrinamento provocando un rumore simile allo sfrigolio.
Italiano 83
Untitled-26 83 2022-12-27 5:33:12
Risoluzione dei problemi
Page 84
Risoluzione dei problemi
gorgoglio
scricchiolio
• Con il raffreddamento o il congelamento, il gas refrigerante si sposta all'interno delle tubazioni
sigillate provocando dei gorgoglii.
• Con l'aumento o la riduzione della temperatura, le parti in plastica si contraggono o si espandono
generando dei rumori. Tali rumori si vericano durante il ciclo di sbrinamento o durante il
funzionamento delle parti elettroniche.
• Per i modelli dotati di macchina per il ghiaccio: Quando la valvola dell'acqua si apre per riempire
la macchina del ghiaccio, si avvertono dei ronzii.
Risoluzione dei problemi
• A causa dell'equalizzazione della pressione, durante l'apertura e la chiusura della porta si
avvertono dei fruscii.
Italiano84
Untitled-26 84 2022-12-27 5:33:13
Page 85
SmartThings (solo modelli che ne sono dotati)
Sintomo Azione
• La versione del software di supporto della app SmartThing è
Impossibile trovare
“SmartThings” nell'app
market.
La app SmartThings non
si avvia.
La app SmartThings
è installata ma non si
collega al frigorifero.
Impossibile collegarsi alla
app.
Quando provo a registrare
il mio frigorifero compare
un messaggio di errore.
La app SmartThings si
collega con successo al
frigorifero ma non viene
eseguita.
L’icona Wi-Fi lampeggia.
( )
soggetto a modiche secondo la politica di assistenza del SO
fornito dal produttore. Inoltre, come per la app SmartThing o le
funzioni che la app supporta, le nuove politiche di aggiornamento
della applicazione nella versione del SO esistente possono essere
sospese per motivi di usabilità o di sicurezza.
• La app SmartThings è disponibile solo per i modelli che la
supportano.
• La precedente app Samsung Smart Refrigerator non è in grado di
collegarsi con i modelli Samsung Smart Home.
• Per utilizzare la app è necessario accedere al proprio account
Samsung.
• Assicurarsi che il router funzioni regolarmente.
• Se l'icona Wi-Fi sul display del frigorifero sia spenta, ciò indica che
non sia stata ancora stabilita alcuna connessione di rete. In questo
caso, usare la app SmartThings per collegare e registrare il proprio
frigorifero all'access point (AP) della propria abitazione.
• Per utilizzare la app è necessario accedere al proprio account
Samsung.
• Qualora non si disponga di un account Samsung, seguire le
istruzioni visualizzate sullo schermo per crearne uno.
• Easy Connection (Connessione rapida) potrebbe non riuscire a
collegarsi a causa della distanza dal router o alle interferenze
elettriche derivanti dall'ambiente circostante. Attendere qualche
minuto e riprovare.
• Uscire e riavviare la app SmartThings o scollegare e ricollegare il
router.
• Spegnere il frigorifero, quindi riaccenderlo Dopo 1 minuto.
• Collegare il frigorifero alla app SmartThings prima dell’uso. Una
volta effettuata la connessione, la spia smette di lampeggiare.
- Qualora la connessione non riesca o non si desideri usare la
app, tenere premuto il tasto per 10 secondi. La spia smette
di lampeggiare e sul display della temperatura compare “O FF”.
Risoluzione dei problemi
Italiano 85
Untitled-26 85 2022-12-27 5:33:13
Page 86
Appendice
Istruzioni di sicurezza
• Per i migliori risultati in termini di efcienza energetica, tenere tutti gli accessori interni quali
cestelli, cassetti, ripiani e vaschette per il ghiaccio nella posizione indicata dal costruttore.
• Questo frigorifero non è stato progettato per essere montato ad incasso.
Istruzioni di installazione
Per gli apparecchi di refrigerazione con classi climatiche
In base alla sua classe climatica, questo apparecchio di refrigerazione è progettato per essere
utilizzato a temperature ambiente come indicato nella tabella che segue.
La classe climatica può essere individuata sull'etichetta dei valori nominali. Il prodotto potrebbe non
operare correttamente a temperature al di fuori dell'intervallo di valori indicato.
La classe climatica può essere individuata sull'etichetta dei valori nominali all'interno del prodotto.
Temperatura di funzionamento effettivo
Il frigorifero è stato progettato per funzionare normalmente all'interno dell'intervallo di temperature
indicato per la sua classe energetica.
Classe Simbolo
Temperata estesa SN da +10 a +32 da +10 a +32
Temperata N da +16 a +32 da +16 a +32
Subtropicale ST da +16 a +38 da +18 a +38
Tropicale T da +16 a +43 da +18 a +43
NOTA
Le prestazioni di raffreddamento ed il consumo energetico del frigorifero potrebbero essere
inuenzati dalla temperatura ambientale, la frequenza di apertura della porta e la posizione del
frigorifero. Regolare la temperatura in base alle proprie necessità.
Italiano86
Intervallo temperatura ambiente (°C)
IEC 62552 (ISO 15502) ISO 8561
Untitled-26 86 2022-12-27 5:33:13
Page 87
Istruzioni sulla temperatura
Temperatura consigliata
La temperatura ottimale consigliata per la conservazione dei cibi:
• Frigo: 3 °C
• Freezer: -19 °C
NOTA
L'impostazione ottimale della temperatura di ogni scomparto dipende dalla temperatura ambientale.
La temperatura ottimale sopra si basa sulla temperatura ambientale di 25 °C.
Raffreddamento rapido
Raffreddamento rapido accelera il processo di raffreddamento con la massima velocità di
ventilazione. Il frigorifero continua a funzionare al massimo per due ore e mezza per poi tornare alla
temperatura precedente.
Congelamento rapido
La funzione Congelamento rapido accelera il processo di congelamento con la massima velocità di
ventilazione. Il freezer continua a funzionare al massimo per 50 ore quindi torna alla temperatura
precedente. Per congelare grandi quantità di cibo, attivare la funzione Congelamento rapido per
almeno 20 ore prima di inserire il cibo nel freezer.
NOTA
L'uso di questa funzione comporta un aumento del consumo energetico del frigorifero. Disattivarla
qualora non sia necessaria, riportando il freezer alla temperatura originaria.
Come avere una conservazione ottimale (solo alcuni modelli)
Coprire i cibi al ne di conservarne l'umidità e impedire che assumano altri odori. Una grande
pozione di cibo come una minestra o uno stufato deve essere suddiviso in porzioni più piccole e
conservato in recipienti poco profondi prima di essere inserito nel freezer. Un taglio di carne di
grosse dimensioni o un pollo intero deve essere suddiviso in più parti prima di essere conservato in
frigorifero.
Disposizione dei cibi
Ripiani
Comparti dedicati
(solo modelli applicabili)
Untitled-26 87 2022-12-27 5:33:13
I ripiani devono essere regolati in base alle dimensioni delle
confezioni dei cibi da conservare.
I cassetti dotati di chiusura sono ideali per conservare frutta e
verdura. Le verdure richiedono una maggiore presenza di umidità
mentre la frutta ne richiede di meno.
Tali cassetti sono dotati di dispositivi di controllo per il
mantenimento dei livelli di umidità (*in base al modello ed alle
opzioni). Un cassetto per la carne con la temperatura regolabile
ottimizza il tempo di conservazione di carni e formaggi.
Italiano 87
Page 88
Appendice
Non conservare cibi deperibili nella porta. Le uova devono
Conservati nella porta
Comparto freezer
NOTA
Congelare solo cibi freschi e non guasti. Conservare il cibo da congelare lontano dai cibi già congelati.
Al ne di impedire che i cibi perdano il sapore o si disidratino, conservarli in contenitori ermetici.
Diagramma Frigorifero & Freezer
La durata della freschezza dei cibi dipende dalla temperatura e dall'umidità. Dal momento che le
date di scadenza dei prodotti non sono un riferimento sicuro per una consumazione sicura dei cibi,
consultare questo diagramma e seguire questi suggerimenti.
Prodotti del latte
Prodotto Frigorifero Freezer
Latte 1 settimana 1 mese
Burro 2 settimane 12 Mesi
Gelato - 2-3 settimane
Formaggio fresco 1 mese 4-6 Mesi
Formaggio cremoso 2 settimane Non consigliato
Yogurt 1 mese -
essere conservate in un cartone su un ripiano. La temperatura
dei balconcini nella porta può variare più della temperatura
all'interno. Mantenere la porta chiusa il più possibile.
Nel comparto freezer è possibile conservare i cibi congelati,
formare cubetti di ghiaccio e congelare cibi freschi.
Carne
Prodotto Frigorifero Freezer
Arrosti freschi, bistecche,
spiedini
Carne fresca, stufati 1-2 Giorni 3-4 Mesi
Pancetta 7 giorni 1 mese
Salsiccia, maiale crudo, manzo,
tacchino
Italiano88
Untitled-26 88 2022-12-27 5:33:13
3-4 Giorni 2-3 Mesi
1-2 Giorni 1-2 Mesi
Page 89
Pollame / Uova
Prodotto Frigorifero Freezer
Pollame fresco 2 giorni 6-8 Mesi
Insalata di pollo 1 giorno -
Uova, fresche in guscio 2-4 settimane Non consigliato
Pesce / Frutti di mare
Prodotto Frigorifero Freezer
Pesce fresco 1-2 Giorni 3-6 Mesi
Pesce cotto 3-4 Giorni 1 mese
Insalata di pesce 1 giorno Non consigliato
Pesce essiccato o in salamoia 3-4 settimane -
Frutta
Prodotto Frigorifero Freezer
Mele 1 mese -
Pesche 2-3 settimane -
Ananas 1 settimana -
Altra frutta fresca 3-5 Giorni 9-12 Mesi
Verdure
Prodotto Frigorifero Freezer
Asparagi 2-3 Giorni -
Broccoli, cavoletti di Bruxelles,
piselli, funghi
Cavolo, cavolore, cetrioli,
lattuga
3-5 Giorni -
1 settimana -
Carote, barbabietole, ravanelli 2 settimane -
Italiano 89
Untitled-26 89 2022-12-27 5:33:13
Page 90
Appendice
Informazioni sul modello e l'ordinazione di parti di ricambio
Informazioni sul modello
Per accedere alle informzioni energetiche di questo prodotto nel European Product Registry for
Energy Labelling (EPREL), scansionare il codice QR dell’etichetta energetica.
Il codice QR è reperibile sull’etichetta energetica contenuta nella confezione del prodotto.
Informazione sulla parte di ricambio
• Il periodo minimo nel quale i ricambi necessari continueranno ad essere disponibili
- 7 anni termostati, sensori di temperatura, circuiti stampati e luci, maniglie di porte, cerniere,
vassoi, guarnizioni (scatole o cassetti)
- 10 anni guarnizioni delle porte
• La durata minima della garanzia dei dispositivi di refrigerazione offerta dal costruttore è di
24 mesi.
• Informazioni importanti per l'ordinazione dei ricambi, direttamente o tramite altri canali sono
fornite dal costruttore, importatore o rappresentanti autorizzati
• È possibile ottenere informazioni sulle riparazioni professionali alla pagina http://samsung.com/
support.
È possibile trovare il manuale di assistenza dell'utente alla pagina http://www.samsung.com/
support.
Italiano90
Untitled-26 90 2022-12-27 5:33:13
Page 91
Open Source Announcement
(RB38**C****, RB38**8****, RB38**9**** models only)
The software included in this product contains open source software. You may obtain the complete
corresponding source code for a period of three years after the last shipment of this product by
contacting our support team via http://opensource.samsung.com (Please use the “Inquiry” menu.)
It is also possible to obtain the complete corresponding source code in a physical medium such as a
CD-ROM; a minimal charge will be required.
The following URL http://opensource.samsung.com/opensource/COMMON_TZ6_0/seq/0 leads to the
open source license information as related to this product. This offer is valid to anyone in receipt of
this information.
Italiano 91
Untitled-26 91 2022-12-27 5:33:14
Page 92
Solo modelli RB38**C****, RB38**8****, RB38**9****
* Gli asterischi indicano varianti di modello che possono variare (0-9) o (A-Z).
NOTA
Samsung dichiara che questo apparecchio radio è conforme alla Direttiva 2014/53/UE e con le
relative disposizioni di legge nel Regno Unito.
Il testo completo della Dichiarazione di conformità UE e la Dichiarazione di conformità del Regno
Unito sono disponibili all'indirizzo internet: La Dichiarazione di conformità ufciale è reperibile
all'indirizzo http://www.samsung.com, accedendo alla pagina Support > Search Product Support e
digitando il nome del modello.
Gamma frequenze Potenza trasmettitore (Max)
Wi-Fi 2412 - 2472 MHz 20 dBm
Bluetooth 2402 - 2480 MHz 20 dBm
Contatta SAMSUNG WORLD WIDE
Se hai commenti o domande sui prodotti Samsung, contatta il Servizio Clienti Samsung.
Nazione Contact Center Sito web
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
DA68-04111G-09
Untitled-26 92 2022-12-27 5:33:14
Loading...
