Plasma TV

user manual

imagine the possibilities

Thank you for purchasing this Samsung product. To receive more complete service, please register your product at

www.samsung.com/register

Model _____________ Serial No. _____________

[PC7790]BN68-02696D-00L04.indb 1 2010-03-26 오후 4:52:07

BN68-02696D-00

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance. Product design and speciﬁcations may be changed without notice.

Digital TV notice

1. Functionalities related to Digital TV (DVB) are only available in countries/areas where DVB-T (MPEG2 and MPEG4 AVC) digital terrestrial signals are

broadcasted or where you are able to access to a compatible DVB-C (MPEG2 and MPEG4 AAC) cable-TV service. Please check with your local dealer the possibility to receive DVB-T or DVB-C signal.

2. DVB-T is the DVB European consortium standard for the broadcast transmission of digital terrestrial television and DVB-C is that for the broadcast

transmission of digital TV over cable. However, some differentiated features like EPG (Electric Programme Guide), VOD (Video On Demand) and so on, are not included in this speciﬁcation. So, they cannot be workable at this moment.

3. Although this TV set meets the latest DVB-T and DVB-C standards, as of [August, 2008], the compatibility with future DVB-T digital terrestrial and

DVB-C digital cable broadcasts cannot be guaranteed.

4. Depending on the countries/areas where this TV set is used some cable-TV providers may charge an additional fee for such a service and you may

be required to agree to terms and conditions of their business.

5. Some Digital TV functions might be unavailable in some countries or regions and DVB-C might not work correctly with some cable service providers.

6. For more information, please contact your local Samsung customer care centre.

The reception quality of TV may be affected due to differences in broadcasting method between the countries. Please check the TV

✎

performance in the local SAMSUNG Authorized Dealer, or the Samsung Call Centre whether it can be improved by reconﬁguring TV setting or not.

User Instructions

• Screen Image retention

Do not display a still image (such as on a video game) on the plasma display panel for more than several minutes as it can cause screen image

retention. This image retention is also known as “screen burn”. To avoid such image retention, refer to page 17 of this manual to reduce the degree of brightness and contrast of the screen when displaying a still image.

• Heat on the top of the Plasma TV

The top side of the product may be hot after long periods of use as heat dissipates from the panel through the vent hole in the upper part of the

product.

This is normal and does not indicate any defect or operation failure of the product. However, children should be prevented from touching the upper part of the product.

• The product is making a “cracking” noise.

A “cracking” noise may occur when the product contracts or expands due to a change in the surrounding environment such as temperature or

humidity. This is normal and not a defect of the unit.

• Cell Defects

The PDP uses a panel consisting of 2,360,000(HD-level) to 6,221,000(FHD-level) pixels which require sophisticated technology to produce. However,

there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

• Avoid operating the TV at temperatures below 41°F (5°C)

• A still image displayed too long may cause permanent damage to the PDP Panel.

Watching the Plasma TV in 4:3 format for a long period of time may leave traces of borders displayed on the left, right and centre of the screen caused by the difference of light emission on the screen. Playing a DVD or a game console may cause similar effects to the screen. Damages caused by the above effect are not covered by the Warranty.

• After-images on the Screen.

Displaying still images from Video games and PC for longer than a certain period of time may produce partial after-images. To prevent this effect, reduce the “brightness” and “contrast” when displaying still images for a long time.

• Warranty Warranty does not cover any damage caused by image retention. Burn-in is not covered by the warranty.

Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and other European countries with separate collection systems)

This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources. Household users should contact either the retailer where they purchased this product, or their local government ofﬁce, for details of where and how they can take these items for environmentally safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal.

Correct disposal of batteries in this product (Applicable in the European Union and other European countries with separate battery return systems)

This marking on the battery, manual or packaging indicates that the batteries in this product should not be disposed of with other household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these substances can cause harm to human health or the environment. To protect natural resources and to promote material reuse, please separate batteries from other types of waste and recycle them through your local, free battery return system.

English

[PC7790]BN68-02696D-00L04.indb 2 2010-03-26 오후 4:52:08

Contents

Getting Started

Connections

Basic Features

Advanced Features

4 Accessories 5 Viewing the Control Panel 6 Viewing the Remote Control 7 Connecting to an Antenna 7 Plug & Play (Initial Setup)

8 Connecting to an AV Device 10 Connecting to an Audio Device 11 Changing the Input Source

12 How to Navigate Menus 12 Using the INFO button (Now & Next guide) 12 Planning Your Viewing 14 Channel Menu 17 Picture Menu 23 Sound Menu 25 Setup Menu 28 Support Menu

29 Connecting to a PC 30 Network Connection 37 Media Play 46 Anynet+ 50 Internet@TV 53 AllShare

ENGLISH

Other Information



TOOLS

This function can be used by

pressing the TOOLS button on the

remote control.

55 Analogue Channel Teletext Feature 56 Assembling the Cables 57 Installing the Wall Mount 58 Securing the Installation Space 59 Securing the TV to the wall 60 Troubleshooting 64 Speciﬁcations 65 Index

Check the Symbol!

Note One-Touch Button

English

[PC7790]BN68-02696D-00L04.indb 3 2010-03-26 오후 4:52:08

Getting Started

Accessories

✎

Please make sure the following items are included with your PDP TV. If any items are missing, contact your dealer.

✎

The items’ colours and shapes may vary depending on the models.

✎

Cables not included in the package contents can be purchased separately.

y Remote Control & Batteries (AAA x 2) y Warranty Card / Safety Guide (Not available in some locations)

(M4 X L12)

y Blanking Bracket & Screw (X1) y Holder-Ring (4EA) y Holder-Wire stand

y Cable Tie y Holder-Wire (3EA) y Ferrite Core (2EA) y Ferrite Core (2EA)

y Component Adapter y AV Adapter y SCART Adapter (1EA)

y Cleaning Cloth y Owner’s Instructions

See separate guide for installing the stand.

y Stand (1EA) y Guide Stand (1EA) y Screws (10EA)

✎

Ferrite Core: The ferrite cores are used to shield the cables from interference. When connecting a cable, open the ferrite core and clip it around the cable near the plug as shown in the figure.

✎

For best cable connection to this product, be sure to use cables with a maximum thickness as below:

y Maximum thickness - 0.55 inches (14mm)

Distance between the ferrite core and one end of the cord put into the TV set.

5 EA (M4 X L12)

5 EA (M4 X L10)

y A : below 50 mm y B : below 20 mm

English

[PC7790]BN68-02696D-00L04.indb 4 2010-03-26 오후 4:52:10

Viewing the Control Panel

✎

The product colour and shape may vary depending on the model.

Power Indicator Remote control sensor

Speakers

Power Indicator Blinks and turns off when the power is on and lights up in standby mode. Remote control sensor Aim the remote control towards this spot on the TV.

SOURCE

MENU Displays an on-screen menu, the OSD (on screen display) of your TV’s features.









(Power)

Toggles between all the available input sources. In the on-screen menu, use this button as you would use the ENTER button on the remote control.

Adjusts the volume. In the OSD, use the and ► buttons on the remote control.

Changes the channels. In the OSD, use the ▼ and ▲ buttons on the remote control.

Turns the TV on or off.



buttons as you would use the ◄



buttons as you would use the

01 Getting Started

Standby mode

Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.

English

[PC7790]BN68-02696D-00L04.indb 5 2010-03-26 오후 4:52:11

Getting Started

Viewing the Remote Control

Displays and selects the available video

sources (p. 11).

Turns the TV on and off.

Have direct access to channels.

Alternately selects Teletext, Double or

Mix.

Adjusts the volume.

Opens the OSD.

Displays the Content View, which includes Guide, 3D, Internet@TV,

Media Play, and AllShare.

Quickly select frequently used functions.

Selects the on-screen menu items and changes the values seen on the menu.

Returns to the previous menu.

POWER

TTX/MIX

CONTENT

TOOLS

RETURN

SOURCE

MUTE

CH LIST

ON/OFF

PRE-CH

GUIDE

INFO

EXIT

Turns the remote control light on or off. When on, the buttons become illuminated for a moment when pressed. (Using the remote control with this button set to On will reduce the battery usage time.)

Returns to the previous channel.

Cuts off the sound temporarily.

Changes channels.

Displays channel lists on the screen (p. 14).

Displays the EPG (Electronic Programme Guide) (p.12).

Displays information on the TV screen.

Exits the menu.

Channel Manager, 3D, Internet@TV,

Use these buttons in Media Play and

Anynet+ (HDMI-CEC) modes. (p. 37, 46)

Samsung recorders that support the

Anynet+(HDMI-CEC),TimeShift and PVR

These buttons are for the

Media Play menu, etc.

(The  also controls recording for

features.)

Installing batteries (Battery size: AAA)

English

A B C D

MEDIA.P

INTERNET

@TV

P.SIZEAD

✎

NOTE

Use the remote control within 23 feet from the TV.

Bright light may affect the performance of the remote control.

Avoid using nearby special fluorescent light or neon signs. The colour and shape may vary depending on the model.

SUBT.

MEDIA.P: Displays Media Play (p. 37). INTERNET@TV: Link to various internet

services (p. 50).

3D: Sets the video, which provided with

3D signal (p. 21).

AD: Turns the audio description on and

off (p. 24). This is not available in some locations.

P.SIZE: Selects the picture size (p. 19). SUBT.: Displays digital subtitles (p. 26).

[PC7790]BN68-02696D-00L04.indb 6 2010-03-26 오후 4:52:11

Connecting to an Antenna

When the TV is initially powered on, basic settings proceed automatically.

✎

Preset: Connecting the mains and antenna.

01 Getting Started

Satellite Antenna

ANT 2 IN

(

SATELLITE

ANT 1 IN

)

(

AIR/CABLE

)

VHF/UHF Antenna

Cable

ANT OUT

Plug & Play (Initial Setup)

When the TV is initially powered on, a sequence of on-screen prompts will assist in conﬁguring basic settings. Press the

POWER button. Plug & Play is available only when the Input source is set to TV.

✎

To return to the previous step, press the Red button.

Selecting a language

Selecting Store Demo or Home Use

Selecting a country

Selecting an antenna

Selecting a channel

Setting the Clock Mode Set the Clock Mode automatically or manually.

Time Zone

Viewing the

HD Connection Guide.

Enjoy your TV.

Press the ▲ or ▼ button, then press the ENTER Select the desired OSD (On Screen Display) language.

Press the ◄ or ► button, then press the ENTER

• Select the Home Use mode. Store Demo Mode is for retail environments.

• To return the unit’s settings from Store Demo to Home Use (standard): Press the volume button on the TV. When the OSD volume is displayed, press and hold MENU for 5 sec.

Press the ▲ or ▼ button, then press the ENTER Select the appropriate country.

Press the ▲ or ▼ button, then press the ENTER Select Air, Cable or Satellite.

Press the ▲ or ▼ button, then press the ENTER button. Select the channel source to memorise. When setting the antenna source to Cable, a step appears allowing you to assign numerical values (channel frequencies) to the channels. For more information, refer to Channel → Auto Store (p. 14).

When Air or Cable is selected ﬁrst: After all Air or Cable channels are stored, the step for storing Satellite

✎

channels is displayed. When Satellite is selected ﬁrst: After all Satellite channels are stored, the step for storing Air or Cable

✎

channels is displayed. Press the ENTER button at any time to interrupt the memorization process.

✎

Press the ▲ or ▼ button to select Auto, then press the ENTER button. Press the ▲ or ▼ button to select the your time zone, then press the ENTER

country)

The connection method for the best HD screen quality is displayed.

Press the ENTER



button.



button.



button. (depending on the

POWER

If You Want to Reset This Feature...

Select Setup - Plug & Play (Initial Setup). Enter your 4 digit PIN number. The default PIN number is “0-0-0-0.” If you want to change the PIN number, use the Change PIN function.

English

[PC7790]BN68-02696D-00L04.indb 7 2010-03-26 오후 4:52:12

Connections

R-AUDIO-L

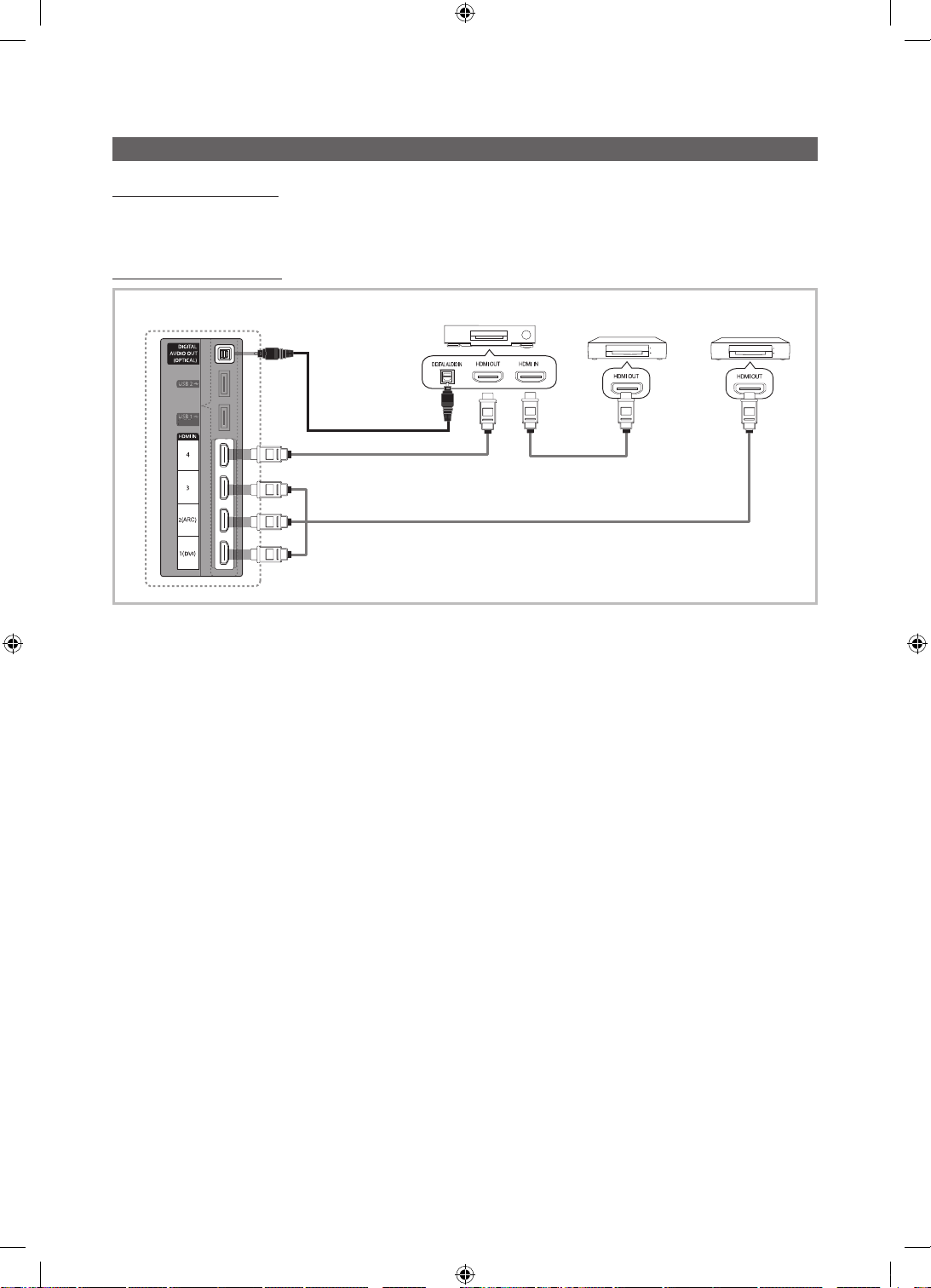

Connecting to an AV Device

Using an HDMI or HDMI/DVI cable: HD connection (up to 1080p)

Available devices: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite receiver, cable box, satellite receiver (STB)

DVD /

Blu-ray player

HDMI OUT

DVD /

Blu-ray player

Red White

✎

HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN

When using an HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack. For the DVI cable

connection, use a DVI to HDMI cable or DVI-HDMI (DVI to HDMI) adapter for video connection and the

PC/DVI AUDIO IN jacks for audio.

If an external device such as a DVD / Blu-ray player / cable box / STB satellite receiver supporting a HDMI

versions older than 1.4 is connected, the TV may operate abnormally (e.g. no screen display / no sound / annoying flicker / abnormal colour).

If there is no sound after connecting an HDMI cable, check the HDMI version of the external device. If you

suspect the version is older than 1.4, contact the provider of the device to confirm the HDMI version and request an upgrade.

Samsung TVs support the HDMI 1.4 (with 3D and Audio Return Channel). However, the ARC(Audio Return

Channel) function is only supported on HDMI IN 2(ARC).

– If 3D Auto View is On, some functions, such as Internet@TV, are disabled. If this is a problem, set

3D Auto View or 3D Mode to Off.

The ARC function enables digital output of sound using the HDMI IN 2(ARC) port and can only be operated

when the TV is connected to an audio receiver that supports the ARC function.

– The ARC Single mode is only enabled when the TV is connected to the device when using an HDMI Standard

cable, HDMI High Speed cable, Hdmi Standard with Ethernet cable, HDMI High Speed with Ethernet cable.

– When the Input Source is the TV, the ARC function allows audio to be heard from a receiver. The audio is sent

to a receiver from the TV via an HDMI cable without the need for a separate optical cable.

It is recommended you purchase an HDMI-certified cable. Otherwise, the screen may appear blank or a

connection error may occur.

DVI OUT

AUDIO OUT

English

[PC7790]BN68-02696D-00L04.indb 8 2010-03-26 오후 4:52:12

Using a Component (up to 1080p) or Audio/Video (480i only) and Scart Cable

Available devices: DVD, Blu-ray player, cable box, STB satellite receiver, VCR

02 Connections

DVD /

Blu-ray player

COMPONENT OUT

W R

PR PB Y

VCR / DVD

RGB

EXT

✎

In Ext. mode, DTV Out supports MPEG SD Video and Audio only.

✎

To obtain the best picture quality, the Component connection is recommended over the A/V connection.

RGB

RedRed WhiteWhite YellowRed Blue Green

AUDIO OUT

R-AUDIO-L

VCR

WRWR

VIDEO OUTAUDIO OUT

English

[PC7790]BN68-02696D-00L04.indb 9 2010-03-26 오후 4:52:13

Connections

Connecting to an Audio Device

Using an Optical (Digital) or Audio (Analogue) Cable or Headphone Connection

Available devices: digital audio system, ampliﬁer, DVD home theatre

OPTICAL

✎

DIGITAL AUDIO OUT (OPTICAL)

When a digital audio system is connected to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume

of both the TV and the system.

5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.

When the receiver (home theatre) is set to on, you can hear sound output from the TV’s optical jack. When the

TV is receiving a DTV signal, the TV will send 5.1 CH sound to the home theatre receiver. When the source is a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is connected to the TV via HDMI, only 2 CH audio will be heard from the home theatre receiver. If you want to hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite receiver directly to an amplifier or home theatre.

✎

Headphones : You can connect your headphones to the headphones output on your set. While the headphones are connected, the sound from the built-in speakers will be disabled.

Sound function may be restricted when connecting headphones to the TV.

Headphone volume and TV volume are adjusted separately.

ampliﬁer,

DVD home theatre

digital audio system

English

[PC7790]BN68-02696D-00L04.indb 10 2010-03-26 오후 4:52:13

CONNECTIONS COMMON INTERFACE Slot

To watch paid channels, the “CI or CI+ CARD” must be inserted.

y If you don’t insert the “CI or CI+ CARD,” some channels will

display the message “Scrambled Signal”.

y The pairing information containing a telephone number, the “CI or

CI+ CARD” ID the Host ID and other information will be displayed in about 2~3 minutes. If an error message is displayed, please contact your service provider.

y When the conﬁguration of channel information has ﬁnished, the

message “Updating Completed” is displayed, indicating the channel list is updated.

✎

NOTE

You must obtain a “CI or CI+ CARD” from a local cable service provider.

When removing the “CI or CI+ CARD”, carefully pull it out with your hands since dropping the “CI or CI+ CARD” may

cause damage to it. Insert the “CI or CI+ CARD” in the direction marked on the card.

The location of the COMMON INTERFACE slot may be different depending on the model.

“CI or CI+ CARD” is not supported in some countries and regions; check with your authorized dealer.

If you have any problems, please contact a service provider.

Insert the “CI or CI+ CARD” that supports the current antenna settings. The screen will be distorted or will not be

seen. When you are watching the satellite TV, remove the “CI or CI+ CARD” of terrestrial and cable. The screen will be

distorted or will not be seen.

02 Connections

Changing the Input Source

Source List

Use to select TV or other external input sources such as DVD / Blu-ray players / cable box / STB satellite receiver connected to the TV.

■ TV / Ext. / PC / AV / Component

/ HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

✎

In the Source List, connected inputs will be highlighted.

✎

Ext. and PC always stay activated.

SOURCE

Edit Name

■ VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices / TV / IPTV / Blu-ray / HD DVD / DMA:

Name the device connected to the input jacks to make your input source selection easier.

✎

When a PC with a resolution of 1920 x 1080 @ 60Hz is connected to the HDMI IN 1(DVI) port, you should set to DVI PC mode under Edit Name.

✎

When connecting an HDMI/DVI cable to the

HDMI IN 1(DVI) port, you should set to DVI PC or

DVI Devices mode under Edit Name.

English

[PC7790]BN68-02696D-00L04.indb 11 2010-03-26 오후 4:52:13

Basic Features

OWER

SOURCE

N/OFF

TTX/MIX

PRE-CH

GUIDE

CH LIS

MUTE

TOOLS

INFO

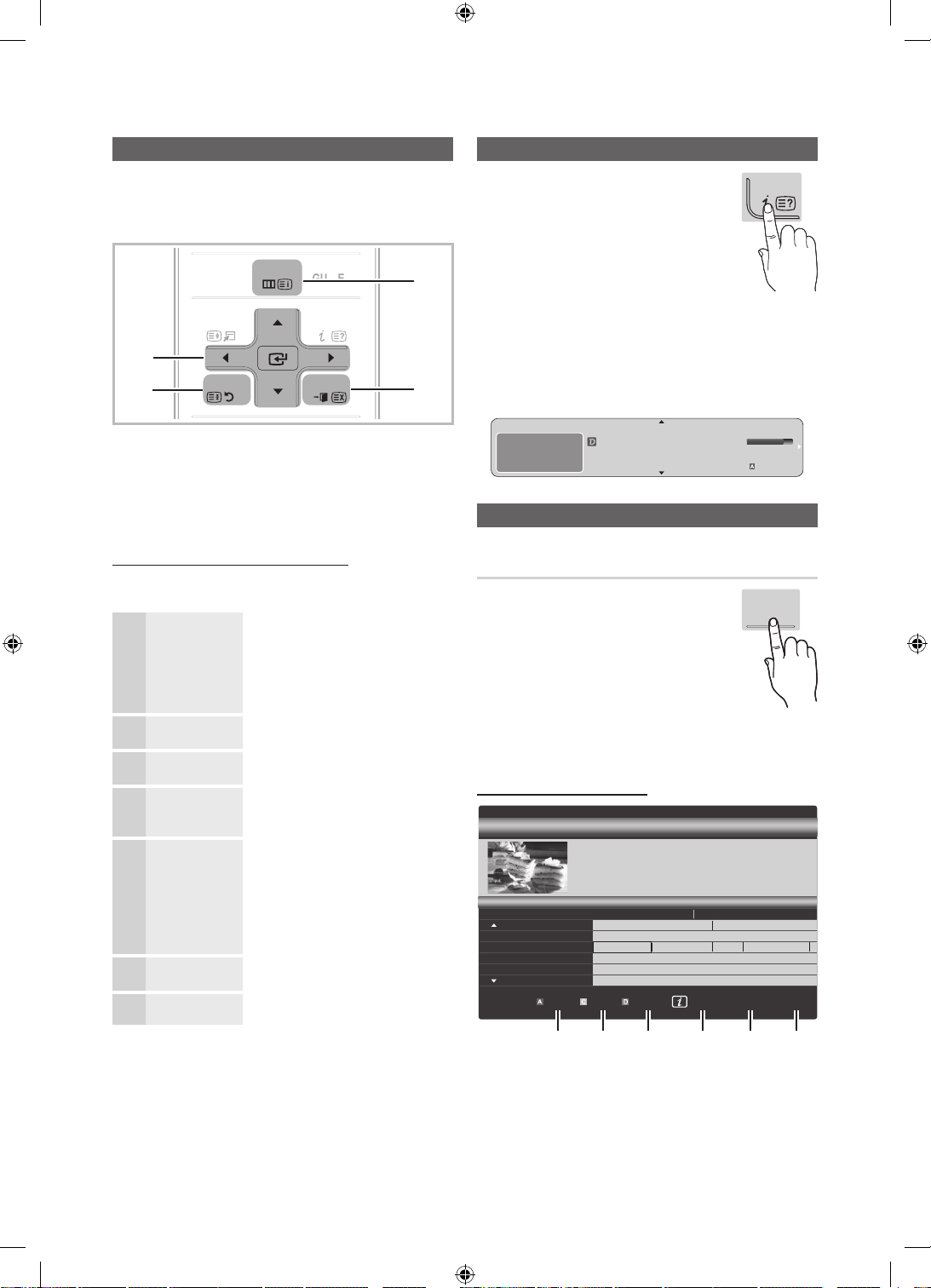

How to Navigate Menus

Before using the TV, follow the steps below to learn how to navigate the menu and select and adjust different functions.

NTEN

RETURN

EXIT

1 ENTER / Direction button: Move the cursor and

select an item. Conﬁrm the setting.

2 RETURN button: Returns to the previous menu. 3 MENU button: Displays the main on-screen menu. 4 EXIT button: Exits the on-screen menu.

How to Operate the OSD (On Screen Display)

The access step may differ depending on the selected menu.



The main menu options appear on the screen:

Picture, Sound, Channel, Setup, Input, Application, Support.

▲ / ▼ Select an icon with the ▲ or ▼

2 3 4 5

ENTER

▲ / ▼

◄ / ►



button. Press ENTER to access the

sub-menu. Select the desired submenu with

the ▲ or ▼ button. Adjust the value of an item with the

◄ or ► button. The adjustment in the OSD may differ depending on the selected menu.

ENTER

EXIT





Press ENTER to complete the conﬁguration.

Press EXIT.

Using the INFO button (Now & Next guide)

The display identiﬁes the current channel and the status of certain audio-video settings.

The Now & Next guide shows daily TV programme information for each channel according to the broadcasting time.

y Scroll ◄, ► to view information for a

desired programme while watching the current channel.

y Scroll ▲, ▼ to view information for other channels. If you

want to move to the currently selected channel, press the ENTER

DEF

DTV Air



button.

Unclass ified

No Det aild Inform ation

Life On Venus Avenu e

18:00 ~ 6:00

INFO

18:11 Thu 6 Jan

Watch

Information

Planning Your Viewing

Guide

The EPG (Electronic Programme Guide) information is provided by broadcasters. Using programme schedules provided by broadcasters, you can specify programmes you want to watch in advance so that the channel automatically changes to the selected programme channel at the speciﬁed time. Programme entries may appear blank or out of date depending on a channel status.

Using Channel View

Guide

18:00 - 19:00 19:00 - 20:00

American Chopper

Programmes resume at 06:00 Home and... No Information QVC Selection No Information

)

Family Affairs

800 ﬁve

Channel View - TV

Today

Discovery

DiscoveryH&L

800

five

price-drop.tv

QVC

R4DTT

DTV Air 800 five

Home and Away 18:00 - 18:30

Drama

Dani is devastated when scott makes clear his views on marriage...

View Mode +24 Hours Ch. Mode Information  Page

Tine Team

Fiv...

)

GUIDE

2:10 Tue 1 Jun

Dark Angel



Watch

English

[PC7790]BN68-02696D-00L04.indb 12 2010-03-26 오후 4:52:15

1 2 3 4 5 6

Using Scheduled View

Guide

Family Affairs

) )

Dark Angel

View Mode Information

1 4 6



800 800

button again and

DTV Air 800 five

Family Affairs 18:00 - 18:30

Drama

800 ﬁve

Scheduled View

18:30

Today

19:15

Today

1

Red (View Mode): View the list of programmes that

Tanya confesses all to a stunned Babs. Conrad is anxious to hear...

are playing now or coming up.

2

Yellow (+24 Hours): Viewing the list of programmes to

be broadcasted after 24 hours.

3

Blue (Ch. Mode): Select the type of channels you

want to display on the Channel View window.

– The Ch. Mode differs according to the antenna

source.

4 Information: Displays details of the selected

programme.

5



(Page): Move to next or previous page.

6 ENTER



button

– When selecting the current programme, you can

watch the selected programme.

– When selecting the future programme, you can

reserve to watch the selected programme. To cancel the schedule, press the ENTER select Cancel Schedules.

2:10 Tue 1 Jun

five five



Cancel

■ Channels: Shows the channel list according to channel type.



My Channels: Shows the group of the channel.

■

Satellite: Shows the channel list according to

satellite signal.

■

Scheduled: Shows all the currently reserved

programmes.

✎

Using the colour buttons with the Channel Manager

Red (Antenna): Toggle among Air, Cable or

Satellite.

Green (Zoom): Enlarges or shrinks a channel

number.

Yellow (Select): Select desired channels and press

the Yellow button to set all the selected channels at the same time. The  mark appears to the left of the selected channels.

Blue (Sort): Change the list ordered by channel

name or channel number.



(Page): Move to next or previous page.



(Tools): Displays the Channel Manager option

menu. (The options menus may differ depending on the situation.)

Channel Status Display Icons

Icons Operations

An analogue channel.



A channel selected.



A channel set as a Favourite.



A programme currently being broadcast.



A locked channel.



A reserved programme.



03 Basic Features

Channel Manager

Delete or set favourites channels and use the programme guide for digital broadcasts. Select a channel in the Channels, My Channels, Satellite or Scheduled screen.

Channels

All

TV Radio Data/Other Free Scrambled Searched

Satellite Antenna Zoom Select Sort  Page

c 1 1futech 2 * 24ore.tv

15 abc1

3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk

5 Class News 4 Coming Soon 27 Discovery



Tools

Guide Type (Samsung / Guide Plus+)

(depending on the country) You can select a different type of Guide.

■ Samsung: Uses the guide programme by provided samsung.

■ Guide Plus+: Uses the guide programme provided by Rovi International Solutions. For more information, refer to “www.europe.guideplus.com.”

English

[PC7790]BN68-02696D-00L04.indb 13 2010-03-26 오후 4:52:16

Basic Features

 Using Favourite Channels



My Channels

(in Channel Manager) Shows all favourite channels.

■ Edit My Channels

channels to desired my channels group.

✎

The “” symbol will be displayed and the channel will be set as a my channel.

1. Select a channel and press the TOOLS button.

2. Add or delete a channel in the my channel groups

you want among 1, 2, 3 and 4.

One or more groups can be selected.

3. After you have changed the settings, the channel list

for each group can be viewed in my channels.

Channels

Satellite Antenna Zoom Select Sort  Page



All

TV Radio Data/Other Free Scrambled Searched

: You can set the selected

c 1 1futech 2 * 24ore.tv

15 abc1

Edit My Channels

Lock

3 BBC World

Timer Viewing

23 bid-up.tv

Timer Recording

33 Boonerang

Edit Channel Number

32 Cartoon Nwk

Delete

5 Class News 4 Coming Soon 27 Discovery





Tools

Channel List

You can see all the channels searched.

CH LIST

Channel Menu

 Returning Channels

Antenna (Air / Cable / Satellite)

Before your television can begin memorizing the available channels, you must specify the type of signal source that is connected to the TV (i.e. an Air, Cable or Satellite system).

Country

The PIN input screen appears. Enter your 4 digit PIN number.

■ Digital Channel: Change the country for digital channels.

■ Analogue Channel: Change the country for analogue channels.

Auto Store

Scans for a channel automatically and stores in the TV.

✎

Automatically allocated programme numbers may not correspond to actual or desired programme numbers. If a channel is locked using the Child Lock function, the PIN input window appears.

■ Antenna Source (Air / Cable / Satellite): Select the antenna source to memorise.

When Antenna Source is set to Air or Cable:

■ Channel Source (Digital & Analogue / Digital / Analogue): Select the channel source to memorise.

When selecting Cable → Digital & Analogue or Digital: Provide a value to scan for cable channels.

Search Mode (Full / Network / Quick): Scans for all channels with active broadcast stations and stores them in the TV.

✎

If you select Quick, you can set up the Network,

Network ID, Frequency, Modulation, and Symbol Rate manually by press the button on the

remote control.

Network (Auto / Manual): Selects the Network ID setting mode among Auto or Manual.

Network ID: When Network is Manual, you can set up Network ID using the numeric buttons.

Frequency: Displays the frequency for the channel.

(differs in each country)

Modulation: Displays available modulation values. Symbol Rate: Displays available symbol rates.

English

[PC7790]BN68-02696D-00L04.indb 14 2010-03-26 오후 4:52:17

When Antenna Source is set to Satellite:

■ Channel Type (All / TV / Radio): Select the Channel

type to memorise.

■ Satellite: Selects the satellite to scan.

■ Scan Mode (All Channels / Free Channels Only):

Selects the scanning mode of the selected satellite.

Manual Store

Scans for a channel manually and stores in the TV.

✎

If a channel is locked using the Child Lock function, the PIN input window appears.

When Antenna Source is set to Air or Cable:

■ Digital Channel: When scanning has ﬁnished, channels

are updated in the channel list.

✎

When selecting Antenna → Air: Channel,

Frequency, Bandwidth

✎

When selecting Antenna → Cable: Frequency,

Modulation, Symbol Rate

■ Analogue Channel (Programme, Colour System, Sound System, Channel, Search): If there is abnormal

sound or no sound, reselect the sound standard required.

✎

Channel mode

P (programme mode): When tuning is complete,

the broadcasting stations in your area have been assigned to position numbers from P0 to P99. You can select a channel by entering the position number in this mode.

C (aerial channel mode) / S (cable channel mode):

These two modes allow you to select a channel by entering the assigned number for each aerial broadcasting station or cable channel.

When Antenna Source is set to Satellite:

■ Satellite: Selects the satellite using the up/down buttons.

■ Transponder: Selects the transponder using the up/ down buttons.

■ Scan Mode (All Channels / Free Channels Only): Selects either free or all channels to store.

■ Network Search (Disable / Enable): Enable / Disable network search using the up/down buttons.

■ Signal Quality: Display the current status of broadcasting signal.

✎

Information on a satellite and its transponder is subject to change depending on the broadcasting conditions.

✎

When setting is completed, move to Search and press the ENTER button. Channel scan is started.

Satellite System Setup

The PIN input screen appears. Enter your 4 digit PIN number.

Satellite System Setup is available when Antenna is set to Satellite. Before running Auto Store, set Satellite System Setup. Then channel scan is run normally.

■ Satellite Selection: You can choose the satellites for

this TV.

■ LNB Power (Off / On): Enables or disables the power

supply for the LNB.

■ LNB Settings: Conﬁgures the outdoor equipment.

■ Satellite: Selects the satellite for receiving digital

broadcasts. Transponder: Selects a transponder from the list or

adds a new transponder. DiSEqC Mode: Selects DiSEqC mode for the selected

LNB. Lower LNB Oscillators: Sets the LNB oscillators to a

lower frequency. Upper LNB Oscillators: Sets the LNB oscillators to a

higher frequency. Tone 22 kHz (Off / On / Auto): Selects the Tone 22

kHz depending on the LNB type. For a universal LNB it should be Auto.

Signal Quality: Display the current status of broadcasting signal.

■ Positioner Settings: Conﬁgures the antenna positioner. Positioner (On / Off): Enables or disables the positioned

control. Positioner Type (USALS / DiSEqC 1.2): Sets

the positioned type between DiSEqC 1.2 and USALS(Universal Satellite Automatic Location System).

– My Longitude: Sets the longitude for my location. – My Latitude: Sets the latitude for my location. – Satellite Longitude Settings: Sets the longitude of

user deﬁned satellites.

User Mode: Sets the position of satellite antenna according to each satellite. If you store the current position of satellite antenna according to a certain satellite, when the signal of that satellite is needed, the satellite antenna can be moved to pre-populated position.

– Satellite: Selects the satellite to set the position for. – Transponder: Selects a transponder from the list for

signal reception.

– Moving Mode: Selects the movement mode between

discrete and continuous movement.

– Step Size: Adjusts the step size degrees for the

antenna rotation. Step Size is available when Moving Mode is set to Step.

03 Basic Features

English

[PC7790]BN68-02696D-00L04.indb 15 2010-03-26 오후 4:52:17

Basic Features

– Go to Stored Position: Rotates the antenna to the

stored satellite position.

– Antenna Position: Adjusts and stores the antenna

position for the selected satellite.

– Store Current Position: Stores current position as

the selected positioner limit.

– Signal Quality: Display the current status of

broadcasting signal.

Installer Mode: Sets limits to the scope of movement of satellite antenna or reset the position. Generally, installation guide uses this function.

– Limit Position (East / West): Selects the direction of

the positioner Limit.

– Antenna Position: Adjusts and stores the antenna

position for the selected satellite.

– Store Current Position: Stores the current position

as the selected positioner Limit.

– Go to Zero: Moves the antenna to the reference

position.

– Reset Positioner Limit: Allows the antenna to rotate

over the full arc.

■ Reset All Setting (OK / Cancel): All satellite settings will

be reset to the initial values.

 Editing Channels

Channel Manager Option Menu (in Channel Manager)

1. Select a channel and press the TOOLS button.

2. Edit the channel name or number using the Edit Channel Name or Edit Channel Number menu.

■ Edit Channel Name (analogue channels only): Assign

your own channel name.

■ Edit Channel Number (digital channels only): Edit the

number by pressing the number buttons desired.

 Other Features

Cable Search Option

(depending on the country) Sets additional search options such as the frequency and

symbol rate for a cable network search.

■ Freq.Start / Freq.Stop: Set the start or stop frequency

(differs in each country)

■ Symbol Rate: Displays available symbol rates.

■ Modulation: Displays available modulation values.

Channel Manager

Channel Manager Option Menu

Set each channel using the Channel Manager menu options (Lock / Unlock, Timer Viewing, Timer Recording, Sort, Reorder, Delete, Select All / Deselect All). Option menu items may differ depending on the channel status.

1. Select a channel and press the TOOLS button.

2. Select a function and change its settings.

■ Lock / Unlock: Lock a channel so that the channel

cannot be selected and viewed.

✎

NOTE

This function is available only when the

Child Lock is set to On. The PIN input screen appears. Enter your

4-digit PIN, the default of which is “0-0-0-0”. Change the PIN using the Change PIN option.

■ Timer Viewing: You can set a desired channel to be

displayed automatically at the reserved time. Set the current time ﬁrst to use this function.

✎

When a digital channel is selected in Channel Manager, press the ► button to view the digital Programme.

■ Timer Recording (digital channels only): Allows you to

record a programme currently being broadcasted or make a reservation to record a programme scheduled for broadcast.

✎

A USB device with 4GB of memory or greater must be connected to the TV.

✎

A USB storage device cannot record until it completes the Device Performance Test.

✎

In case of USB-HDD, over 5400rpm

✎

In case of USB Stick, USB 2.0 and SLC Type. (Minimum size of USB Stick is 2GB.)

■ Sort (analogue channels only): This operation allows

you to change the programme numbers of the stored channels. This operation may be necessary after using the auto store.

■ Reorder (when the Antenna was set to Satellite):

Rearrange the channel manager in numerical order.

■ Delete: You can delete a channel to display the channels

you want.

■ Select All / Deselect All: Select all the channels

or deselect all the selected channels in the channel manager.

English

[PC7790]BN68-02696D-00L04.indb 16 2010-03-26 오후 4:52:18

Scheduled

(in Channel Manager) You can view, modify or delete a show you have reserved to

watch.

■ Change Info: Change a show you have reserved to

watch.

■ Cancel Schedules: Cancel a show you have reserved

to watch.

■ Information: Display a show you have reserved

to watch. (You can also change the reservation information.)

■ Select All / Deselect All: Select or deselect all reserved

programmes.

 Adjusting Picture Settings

Cell Light / Contrast / Brightness / Sharpness / Colour / Tint (G/R)

Your television has several setting options for picture quality control.

✎

NOTE

In analogue TV, Ext., AV modes of the PAL system,

the Tint (G/R) function is not available. In PC mode, you can only make changes to Cell

Light, Contrast and Brightness. Settings can be adjusted and stored for each

external device connected to the TV.

03 Basic Features

Channel List Transfer

The PIN input screen appears. Enter your 4 digit PIN number. Imports or exports the channel map. You should connect a USB storage to use this function.

■ Import from USB: Import channel list from USB.

■ Export to USB: Export channel list to USB. this function

is available when USB is connected.

Fine Tune

(analogue channels only) If the signal is weak or distorted, ﬁne tune the channel

manually.

✎

Fine tuned channels are marked with an asterisk “*”.

✎

To reset the fine-tuning, select Reset.

Picture Menu

 Changing the Preset Picture Mode

Mode

Select your preferred picture type.



■ Dynamic: Suitable for a bright room.

■ Standard: Suitable for a normal environment.

■ Relax: Suitable for reducing eye strain.

✎

Relax is not available in PC mode.

■ Movie: Suitable for watching movies in a dark room.

 Economical Solutions

Eco Solution

■ Energy Saving (Off / Low / Medium / High / Picture Off)

TV in order to reduce power consumption. If you select Picture Off, the screen is turned off, but the sound remains on. Press any button except volume button to turn on the screen. Until the screen turns on again, a distorted picture will be displayed for about 4 seconds.

■ Eco Sensor (Off / On): To enhance your power savings; the picture settings will automatically adapt to the light in the room.

Min Cell Light: When Eco sensor is On, the minimum screen brightness can be adjusted manually.

■ No-Signal Power Off (Off / 15 min / 30 min / 60 min): To avoid unnecessary energy consumption, set how long you want the TV to remain on if it’s not receiving a signal.



✎

If you adjust the Cell Light, the Eco Sensor will be set to Off.

✎

If Eco Sensor is On, the display brightness may change (become slightly darker or brighter) depending on the surrounding light intensity.

✎

Disabled when the PC is in power saving mode.

: Adjust the brightness of the

English

[PC7790]BN68-02696D-00L04.indb 17 2010-03-26 오후 4:52:18

Basic Features

 Changing the Picture Options

Advanced Settings

(available in Standard / Movie mode) You can adjust the detailed setting for the screen including

colour and contrast.

✎

In PC mode, you can only make changes to Dynamic Contrast, Gamma and White Balance.

Advanced Settings

Black Tone : Off ►

Dynamic Contrast : Medium

Gamma : 0

Expert Pattern : Off

RGB Only Mode : Off

Colour Space : Native

White Balance

▼



Move



Enter



Return

■ Black Tone (Off / Dark / Darker / Darkest): Select the

black level to adjust the screen depth.

■ Dynamic Contrast (Off / Low / Medium / High): Adjust

the screen contrast.

■ Gamma: Adjust the primary colour intensity.

■ Expert Pattern (Off / Pattern1 / Pattern2): By running the Expert Pattern function, the picture can be calibrated without a generator or ﬁlter. If the OSD menu disappears or a menu other than the Picture menu is opened, the calibration is saved and the Expert Pattern window disappears. Until the screen turns on again, a distorted picture will be displayed for about 4 seconds.

✎

While the Expert Pattern is running, sound is not outputted.

✎

Only enabled in DTV, Component and HDMI modes.

■ RGB Only Mode (Off / Red / Green / Blue): You can adjust Colour or Tint (G/R) of Red, Green or Blue for the picture from an external device (DVD player, home theatre, etc.).

■ Colour Space (Auto / Native / Custom): Adjust the

range of colours available to create the image. To adjust

Colour, Red, Green, Blue and Reset, set Colour Space to Custom.

■ White Balance: Adjust the colour temperature for a

more natural picture. R-Offset / G-Offset / B-Offset: Adjust each colour’s

(red, green, blue) darkness. R-Gain / G-Gain / B-Gain : Adjust each colour’s (red,

green, blue) brightness. Reset: Resets the White Balance to it’s default settings.

■ 10p White Balance (Off / On): Controls the white

balance in 10 point interval by adjusting the red, green, and blue brightness.

✎

Available when the picture mode is set to Movie and when the external input is set to HDMI or Component.

✎

Some external devices may not support this function.

Interval: Select interval to adjust. Red: Adjust the red level. Green: Adjust the green level. Blue: Adjust the blue level. Reset: Resets the 10p White Balance to its default

settings.

■ Flesh Tone: Emphasize pink “Flesh Tone.”

■ Edge Enhancement (Off / On): Emphasize object

boundaries.

■ xvYCC (Off / On): Setting the xvYCC mode on

increases detail and colour space when watching movies from an external device (e.g. DVD player) connected to the HDMI or Component IN jacks.

✎

Available when the picture mode is set to Movie and when the external input is set to HDMI or Component.

✎

Some external devices may not support this function.

English

[PC7790]BN68-02696D-00L04.indb 18 2010-03-26 오후 4:52:18

Picture Options

✎

In PC mode, you can only make changes to the Colour Tone, Size and Screen Burn Protection.

Picture Options

Colour Tone : Normal ►

Size : Auto Wide

Screen Mode : 16:9

Digital Noise Filter : Auto

MPEG Noise Filter : Auto

HDMI Black Level : Normal

Film Mode : Off

▼



Move



Enter



■ Colour Tone (Cool / Normal / Warm1 / Warm2)

✎

Warm1 or Warm2 will be deactivated when the picture mode is Dynamic.

✎

Settings can be adjusted and stored for each external device connected to an input on the TV.

■ Size : Your cable box/satellite receiver may have its own set of screen sizes as well. However, we highly recommend you use 16:9 mode most of the time.

Auto Wide: Automatically adjusts the picture size to the 16:9 aspect ratio.

16:9 : Adjusts the picture size to 16:9 for DVDs or wide broadcasting.

Wide Zoom: Magniﬁes the picture size more than 4:3.

✎

Adjusts the Position by using ▲, ▼ buttons.

Zoom: Magniﬁes the 16:9 wide pictures vertically to ﬁt the screen size.

✎

Adjusts the Position or Size by using ▲, ▼ button.

4:3 : The default setting for a movie or normal broadcasting.

✎

Do not watch in 4:3 format for a long time. Traces of borders displayed on the left, right and centre of the screen may cause image retention(screen burn) which are not covered by the warranty.

Screen Fit: Displays the full image without any cut-off when HDMI (720p / 1080i / 1080p) or Component (1080i / 1080p) signals are inputted.

✎

NOTE

When Double (, ) mode has been set in PIP,

the Picture Size cannot be set. Depending on the input source, the picture size

options may vary. The available items may differ depending on the

selected mode.

P.SIZE

Return

In PC mode, only 16:9 and 4:3 modes can be

adjusted. Settings can be adjusted and stored for each

external device connected to an input of the TV. After selecting Screen Fit in HDMI (1080i / 1080p)

or Component (1080i / 1080p) mode: Adjusts the Position or Size by using ▲, ▼, ◄, ► button.

If you use the Screen Fit function with HDMI 720p

input, 1 line will be cut at the top, bottom, left and right as in the overscan function.

■ Screen Mode (16:9 / Wide Zoom / Zoom / 4:3): Available only when picture size is set to Auto Wide. You can determine the desired picture size at the 4:3 WSS (Wide Screen Service) size or the original size. Each European country requires different picture size.

✎

Not available in PC, Component or HDMI mode.

■ Digital Noise Filter (Off / Low / Medium / High / Auto / Auto Visualisation): When the broadcast signal is weak, some static and ghosting may appear. Select one of the options until the best picture is displayed.

Auto Visualisation: When changing analogue channels, displays the intensity of the current signal and deﬁnes the screen noise ﬁlter.

✎

Only available for analogue channels.

■ MPEG Noise Filter (Off / Low / Medium / High / Auto): Reduces MPEG noise to provide improved picture quality.

■ HDMI Black Level (Normal / Low): Selects the black level on the screen to adjust the screen depth.

✎

Available only in HDMI mode (RGB signals).

■ Film Mode (Off / Auto1 / Auto2 / Cinema Smooth): Sets the TV to automatically sense and process ﬁlm signals from all sources and adjust the picture for optimum quality.

✎

An 1080p 24Hz HDMI signal must be input to use the Cinema Smooth function.

✎

Available in TV, AV, COMPONENT (480i / 1080i) and HDMI (480i / 1080i).

■ Motion Judder Canceller (Off / Standard / Smooth / Demo): Removes drag from fast scenes with a lot of movement to provide a clearer picture.

✎

If Motion Judder Canceller is Demo, you can compare the difference of on and off modes.

03 Basic Features

English

[PC7790]BN68-02696D-00L04.indb 19 2010-03-26 오후 4:52:19

Basic Features

■ Screen Burn Protection: To reduce the possibility of

screen burn, this unit is equipped with screen burn prevention technology. The Time setting allows you to Programme the time between movement of the picture in minutes.

Pixel Shift (Off / On): Using this function, you can minutely move pixels on the PDP in horizontal or vertical direction to minimize after images on the screen.

✎

Optimum condition for pixel shift

Item

Horizontal 0~4 4

Vertical 0~4 4

Time (minute) 1~4 min 4 min

✎

The Pixel Shift value may differ depending on the monitor size (inches) and mode.

✎

This function is not available in the Screen Fit mode.

Auto Protection Time (10 min / 20 min / 40 min / 1 hour / Off): If the screen remains idle with a still image

for a certain period of time deﬁned by the user, the screen saver is activated to prevent the formation of ghost images on the screen.

Scrolling: This function removes after-images on the screen by moving all the pixels on the PDP according to a pattern. Use this function when there are remaining after images or symbols on the screen especially when you displayed a still image on the screen for a long time.

✎

The after-image removal function has to be executed for a long time (approximately 1 hour) to effectively remove after-images on the screen. If the after-image is not removed after performing the function, repeat the function again.

✎

Press any key on the remote control to cancel this feature.

Side Grey (Light / Dark): When you watch TV with the screen ratio of 4:3, the screen is prevented from any damage by adjusting the white balance on both extreme left and right sides.

TV/AV/Component/

HDMI/PC

 Viewing TV using the 3D function

IMPORTANT SAFETY INFORMATION. READ THE FOLLOWING WARNINGS BEFORE YOU OR YOUR CHILD USE THE 3D FUNCTION

WARNING



Parents’ careful supervision is required particularly

when children or teenagers view 3D images. Photosensitive Seizure Warning and Other Health

Risks

– Some viewers may experience an epileptic seizure

or stroke when exposed to certain ﬂashing images or lights contained in certain television pictures or video games. If you or any of your relatives has a history of epilepsy or strokes, please consult with a medical specialist before using the 3D function.

English

– Do not watch 3D pictures when you feel

incoherent, sleepy, tired or sick. Avoid watching 3D pictures for long hours.

– Even those without a personal or family history

of epilepsy or stroke may have an undiagnosed condition that can cause “photosensitive epileptic seizures.”

– If you experience any of the following symptoms

immediately stop watching 3D pictures and consult a medical specialist: (1) altered vision; (2)

lightheadedness; (3) dizziness; (4) involuntary movements such as eye or muscle twitching; (5) confusion; (6) nausea; (7) loss of awareness; (8) convulsions; (9) cramps; and/or (10) disorientation. Parents should monitor and ask

their children about the above symptoms-children and teenagers may be more likely than adults to experience these symptoms.

Note that watching TV while sitting too close to the

screen for an extended period of time may weaken your eyesight.

Note that watching TV while wearing 3D Active

Glasses for an extended period of time may cause a headache or fatigue. If you feel headache, fatigue or dizziness, stop watching TV and rest.

Some 3D pictures may startle viewers. The pregnant,

elderly, epileptic and those suffering from serious physical conditions are advised to avoid utilizing the unit’s 3D functionality.

We don’t recommend 3D pictures to those who are

in bad physical condition, who are sleep-deprived or who drank liquor.

Please take care to be aware of the world around

you. This product is designed to be immersive. DO NOT use this product near open stairwells, cables, balconies, or other objects that can be tripped over, run into, knocked down, broken or fallen over. Being startled or deluding yourself into thinking that the 3D images are real may cause you to crush a nearby object or get injured trying to move your body.

Do not use the 3D Active Glasses for any other

purpose than for which it was designed. Wearing the with an HDMI/DVI for any other purpose (as general spectacles, sunglasses, protective goggles, etc.) may physically harm you or weaken your eyesight.

Immersive video can potentially have adverse effects

on the user including motion sickness, perceptual after effects, disorientation, eye strain, and decreased postural stability. Take frequent breaks to lessen the potential of these effects, as is commonly suggested for other items, such as keyboards and computer monitors, that you may tend to fixate or concentrate on. If your eyes show signs of fatigue or dryness or if you have any of the above symptoms, immediately discontinue use of this device and do not resume using it for at least thirty minutes after the symptoms have subsided.

The ideal viewing distance should be three times

or more the height of the screen. We recommend sitting with viewer’s eyes on a level with the screen.

[PC7790]BN68-02696D-00L04.indb 20 2010-03-26 오후 4:52:19

This exciting new feature enables you to view 3D content. In order to fully enjoy this feature, you must purchase a pair of Samsung 3D Active Glasses (SSG2100AB, SSG-2200AR, SSG-2200KR) to view 3D video.

Samsung 3D Active Glasses are sold separately. For more detailed purchasing information, contact the retailer where you purchased this TV.

3D emitter

✎

The LED on the 3D emitter blinks only when sending a 3D signal.

✎

If there is any obstacle between the emitter and 3D Active Glasses, the proper 3D effect may not be obtained.

■ 3D Mode: Select the 3D input format.

✎

If you want to feel the 3D effect fully, please wear the 3D Active Glasses first, and then select 3D Mode from the list below that provides the best 3D viewing experience.

✎

When watching 3D images, turn on 3D Active Glasses.

3D Mode Operation Off Turns the 3D function off.

2D → 3D

Side by Side

Top & Bottom

Line by Line

Vertical Stripe

Checker Board

Frequency

Changes a 2D image to 3D. Displays two images next to

each other. Displays one image above

another. Displays the images for the left

and right eye alternately in rows. Displays the images for the

left and right eye alternately in columns.

Displays the images for the left and right eye alternately in pixels.

Displays the images for the left and right eye alternately in frames.

✎

“Side by Side” and “Top & Bottom” are available when the resolution is 720p, 1080i and 1080p in DTV, HDMI and USB mode or set to PC connecting through HDMI/DVI cable.

✎

“Vertical Strip”, “Line by Line” and “Checker Board” are available when the resolution is set to PC connecting through HDMI/DVI cable.

✎

“Frequency” displays the frequency (60Hz only) when the resolution is set to PC.

■ 3D → 2D (Off / On): Displays the image for the left eye only.

✎

This function is deactivated when 3D Mode set to “2D → 3D” or Off.

■ Depth: Adjusts focus / depth in “2D → 3D” mode.

✎

This function is only activated when the 3D Mode is “2D → 3D”.

■ Picture Correction: Adjusts the images for the left and right eye.

■ 3D Auto View (Off / On): If 3D Auto View is set to On, a “Side-By-Side” format HDMI signal with one of the resolutions below is automatically switched to 3D. Here, correct 3D information must be sent from the HDMI 1.3 transmitter.

✎

If a 3D failure occurs due to a 3D information error, set 3D Auto View to Off and manually select a 3D Mode using the 3D button or corresponding menu.

✎

Support resolution (16:9 only)

Resolution Frequency (Hz)

1280 x 720p 50 / 60 Hz

1920 x 1080i 50 / 60 Hz

1920 x 1080p 24 / 30 / 50 / 60 Hz

Resolution supported for HDMI PC mode

The resolution for HDMI PC mode is optimized to 1920 x 1080 input.

An input resolution other than 1920 x 1080 may not be displayed properly in 3D display or full screen mode.

03 Basic Features

English

[PC7790]BN68-02696D-00L04.indb 21 2010-03-26 오후 4:52:20

Basic Features

How to watch the 3D image

To watch in 3D, wear 3D Glasses and press the power button on the glasses. Viewing 3D TV motion pictures for long periods may cause eye fatigue and/or dizziness.

Cancel



Move



Enter



Exit

3D3D

Using the LEFT / RIGHT keys on the remote control,

Using the LEFT / RIGHT keys on the remote control, select the icon suitable for the picture on screen.

select the icon suitable for the picture on screen.



Move



Enter





Move



1. Press the CONTENT button, then the Content View

menu will appear.

2. Press the ◄ or ► button, then select 3D.

To watch in 3D, wear 3D Active Glasses and press the power button on the glasses.

3. Select OK, then press the ENTER

4. Using the ◄ or ► buttons on your remote control,

selects the 3D Mode of the image you want to view.

✎

Some 3D modes may not be available depending on the format of the image source.

Supported formats and operating speciﬁcations for HDMI 1.4

Source signal format Standard HDMI 1.4 3D

1920x1080p@24Hz x 2 1920x2205p@24Hz 1280x720p@60Hz x 2 1280x1470p@60Hz 1280x720p@50Hz x 2 1280x1470p@50Hz

The mode is automatically switched to 3D mode for the 3D video input in one of the formats above.

For the HDMI 1.4@24Hz format, the TV is optimized as follows:

– Judder Reduction Display Mode: When Motion

Judder Canceller is set to Smooth, you can watch a smooth picture without judder.



Enter



button.

Exit

Before using 3D function...

✎

NOTE

You may notice a small amount of screen flickering

when watching 3D images in poor light conditions (from a strobe light, etc.), or under a fluorescent lamp (50Hz ~ 60Hz) or 3 wavelength lamp. If so, dim the light or turn the lamp off.

3D mode is automatically disabled in following cases:

when changing a channel or the input source, or accessing Media Play or Internet@TV.

Some Picture functions are disabled in 3D mode.

PIP and data broadcast is not supported in 3D

mode. Data broadcasts (MHEG / MHP) are not supported

in 3D mode. 3D Active Glasses from other manufacturers may not

be supported. If there is any other 3D product, electronic

devices such as a PDP or LCD TV, or wireless communication devices nearby, the 3D Active Glasses may not work properly due to mutual interference. If there is a problem, keep other electronic devices as far away as possible from the 3D Active Glasses.

When watching pictures from a 50Hz 3D source with

its Game mode On, visually-sensitive viewers may see some flicker on bright images.

Photos of Media Play are shown in “2D → 3D”

mode only. If lying on your side, the 3D-effects may not be

displayed. Be sure to stay within the viewing angle and optimum

TV viewing distance when watching 3D pictures.

– Otherwise, you may not be able to enjoy proper 3D

effects.

English

[PC7790]BN68-02696D-00L04.indb 22 2010-03-26 오후 4:52:21

Picture Reset (OK / Cancel)

Resets your current picture mode to its default settings.

 Setting up the TV with Your PC

Sound Menu

03 Basic Features

 Changing the Preset Sound Mode

Set the input source to PC.

Auto Adjustment

Adjust frequency values/positions and ﬁne tune the settings automatically.

✎

Not available when connecting through HDMI/DVI cable.



Screen

■ Coarse / Fine: Removes or reduces picture noise. If the

noise is not removed by Fine-tuning alone, then adjust the frequency as best as possible (Coarse) and Finetune again. After the noise has been reduced, readjust the picture so that it is aligned to the centre of screen.

■ Position: Adjust the PC screen position with direction

button (▲ / ▼ / ◄ / ►).

■ Image Reset: Resets the image to default settings.

Using Your TV as a Computer (PC) Display

Setting Up Your PC Software (Based on Windows XP) Depending on the version of Windows and the video card,

the actual screens on your PC may differ in which case the same basic set-up information will almost always be applied. (If not, contact your computer manufacturer or Samsung Dealer.)

1. Click on “Control Panel” on the Windows start menu.

2. Click on “Appearance and Themes” in the “Control

Panel” window and a display dialog-box will appear.

3. Click on “Display” and a display dialog box will appear.

4. Navigate to the “Settings” tab on the display dialog-box.

y The correct size setting (resolution) [Optimum: 1920 X

1080 pixels]

y If a vertical-frequency option exists on your display

settings dialog box, the correct value is “60” or “60 Hz”. Otherwise, just click “OK” and exit the dialog box.

SRS TheaterSound

■ Standard: Selects the normal sound mode.

■ Music: Emphasizes music over voices.

■ Movie: Provides the best sound for movies.

■ Clear Voice: Emphasizes voices over other sounds.

■ Amplify: Increase the intensity of high-frequency sound to allow a better listening experience for the hearing impaired.



 Adjusting Sound Settings

Equalizer

Adjusts the sound mode (standard sound mode only).

■ Balance L/R: Adjusts the balance between the right and left speaker.

■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bandwidth Adjustment): Adjusts the level of speciﬁc bandwidth frequencies.

■ Reset: Resets the equalizer to its default settings.

 Sound Systems, Etc.

SRS TruSurround HD (Off / On)

(standard sound mode only) This function provides a virtual 5.1 channel surround sound

experience through a pair of speakers using HRTF (Head Related Transfer Function) technology.



SRS TruDialog (Off / On)

(standard sound mode only) This function allows you to increase the intensity of a voice

over background music or sound effects so that dialog can be heard more clearly.

English

[PC7790]BN68-02696D-00L04.indb 23 2010-03-26 오후 4:52:21

Basic Features

Audio Language

(digital channels only) Change the default value for audio languages.

✎

The available language may differ depending on the broadcast.

Audio Format

(digital channels only) When sound is emitted from both the main speaker and the

audio receiver, a sound echo may occur due to the decoding speed difference between the main speaker and the audio receiver. In this case, use the TV Speaker function.

✎

Audio Format option may differ depending on the broadcast. 5.1ch Dolby digital sound is only available when connecting an external speaker through an optical cable.

Audio Description

(not available in all locations) (digital channels only)

This function handles the Audio Stream for the AD (Audio Description) which is sent along with the Main audio from the broadcaster.

■ Audio Description (Off / On): Turn

the audio description function on or off.

■ Volume: Adjust the audio description volume.

Auto Volume (Off / Normal / Night)

To equalize the volume level on each channel, set to Normal.

■ Night: This mode provides an improved sound experience compared to Normal mode, making almost no noise. It is useful at night.

Speaker Select (External Speaker / TV Speaker)

A sound echo may occur due to a difference in decoding speed between the main speaker and the audio receiver. In this case, set the TV to External Speaker.

✎

When Speaker Select is set to External Speaker, the volume and MUTE buttons will not operate and the sound settings will be limited.

✎

When Speaker Select is set to External Speaker

TV Speaker: Off, External Speaker: On

✎

When Speaker Select is set to TV Speaker

TV Speaker: On, External Speaker: On

✎

If there is no video signal, both speakers will be mute.

Additional Setting

(digital channels only)

■ DTV Audio Level (MPEG / HE-AAC): This function

allows you to reduce the disparity of a voice signal (which is one of the signals received during a digital TV broadcast) to a desired level.

✎

According to the type of broadcast signal, MPEG / HE-AAC can be adjusted between -10dB and 0dB.

✎

To increase or decrease the volume, adjust between the range 0 and -10 respectively.

■ SPDIF Output: SPDIF (Sony Philips Digital InterFace)

is used to provide digital sound, reducing interference going to speakers and various digital devices such as a DVD player.

Audio Format: During the reception of a digital TV broadcast, you can select the Digital Audio output (SPDIF) format from the options PCM or Dolby Digital.

✎

By connecting to 5.1ch speakers in a Dolby Digital setup, maximize your interactive 3D sound experience.

Audio Delay: Correct audio-video sync problems, when watching TV or video, and when listening to digital audio output using an external device such as an AV receiver (0ms ~ 250ms).

■ Dolby Digital Comp (Line / RF): This function minimizes

signal disparity between a dolby digital signal and a voice signal (i.e. MPEG Audio, HE-AAC, ATV Sound).

✎

Select Line to obtain dynamic sound, and RF to reduce the difference between loud and soft sounds at night time.

Line: Set the output level for signals greater or less than

-31dB (reference) to either -20dB or -31dB. RF: Set the output level for signals greater or less than

-20dB (reference) to either -10dB or -20dB.

English

[PC7790]BN68-02696D-00L04.indb 24 2010-03-26 오후 4:52:22

Sound Reset (OK / Cancel)

Reset all sound settings to the factory defaults.



↔ Dual







Default

Automatic

change

Dual 

Automatic

change

Dual

 Selecting the Sound Mode

When you set to Dual -, the current sound mode is displayed on the screen.

Audio

Type

Stereo

NICAM

Stereo

✎

If the stereo signal is weak and an automatic switching occurs, then switch to the mono.

✎

Only activated in stereo sound signal.

✎

Only available when the Input source is set to TV.

Mono Mono

Stereo

Dual

Mono Mono

Stereo

Dual

Dual -

Stereo ↔ Mono

Dual

Mono ↔ Stereo Mono ↔ Dual

 Dual  

Setup Menu

 Setting the Time

Time

■ Clock: Setting the clock is for using various timer features of the TV.



The current time will appear every time you press the INFO button.

✎

If you disconnect the power cord, you have to set the clock again.

Clock Mode (Auto / Manual)

✎

Depending on the broadcast station and signal, the auto time set up may not be correct. In this case, set the time manually.

✎

The antenna must be connected in order to set the time automatically.

Clock Set: Set the Day, Month, Year, Hour and Minute manually.

✎

Available only when Clock Mode is set to

Manual.

Time Zone (depending on the country): Select your time

zone.

✎

When Country is set to Others, you can use this function.

✎

This function is only available when the

Clock Mode is set to Auto.

 Using the Sleep Timer

■ Sleep Timer

after a preset period of time. (30, 60, 90, 120, 150 and 180 minutes).

✎



To cancel Sleep Timer, select Off.

: Automatically shuts off the TV

03 Basic Features

 Setting the On / Off Timer

■ Timer 1 / Timer 2 / Timer 3: Three different on / off

timer settings can be made. You must set the clock ﬁrst.

On Time

▲

Inactivate

▼

Off Time



Inactivate

Volume

10 TV ATV 1

Repeat

Once

On Time / Off Time: Set the hour, minute, and activate / inactivate. (To activate timer with the setting you’ve chosen, set to Activate.)

Volume: Set the desired volume level. Source: Select TV or USB content to be played when

the TV is turned on automatically. (USB can be selected only when a USB device is connected to the TV)

Antenna (when the Source is set to TV): Select ATV or DTV.

Channel (when the Source is set to TV): Select the

desired channel. Contents (when the Source is set to USB): Select a

folder in the USB device containing music or photo ﬁles to be played when the TV is turned on automatically.

✎

NOTE

If there is no music file on the USB device or the

folder containing a music file is not selected, the Timer function does not operate correctly.

When there is only one photo file in the USB

device, the Slide Show will not play. If a folder name is too long, the folder cannot be

selected. Each USB you use is assigned its own folder.

When using more than one of the same type of USB, make sure the folders assigned to each USB have different names.

Timer 1

00 00

Source Antenna Channel

Sun Mon Tue Wed Thu Fri Sat



Move



Adjust



Enter



Return

English

[PC7790]BN68-02696D-00L04.indb 25 2010-03-26 오후 4:52:22

Basic Features

Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat, Sat~Sun or Manual to set at you convenience. If you

select Manual, you can set up the day you want to activate the timer.

✎

The  mark indicates the day is selected.

✎

Auto Power Off (available only when the TV is turned on by Timer): The TV will be automatically turned off after 3 hours of being left idle to prevent overheating.

 Locking Programmes

Security

✎

The PIN input screen appears before the setup screen.

✎

Enter your 4-digit PIN, the default of which is “0-0-0-0”. Change the PIN using the Change PIN option.

■ Child Lock (Off / On): Lock channels in Channel Manager, to prevent unauthorized users, such as children, from watching unsuitable programme.

✎

Available only when the Input source is set to TV.

■ Parental Lock (depending on the country): Prevent unauthorized users, such as children, from watching unsuitable programme with a user-deﬁned 4-digit PIN code. If selected channel is locked, the “ be displayed.

Allow All: Unlock All TV ratings.

■ Change PIN: Change your personal ID number required to set up the TV.

✎

If you forget the PIN code, press the remote control buttons in the following sequence, which resets the PIN to “0-0-0-0”: POWER (off) →

MUTE → 8 → 2 → 4 → POWER (on).



” symbol will

 Other Features

Language

■ Menu Language: Set the menu language.

■ Teletext Language: Set a desired language for teletext.

✎

English is the default in cases where the selected language is unavailable in the broadcast.

■ Preference (Primary Audio Language /

Secondary Audio Language / Primary Subtitle Language / Secondary Subtitle Language / Primary Teletext Language / Secondary Teletext Language): Select a language, which will be the default

language when a channel is selected.

Subtitle

Use this menu to set the Subtitle mode.

■ Subtitle (Off / On): Switches subtitles

on or off.

■ Mode (Normal / Hearing Impaired):

Sets the subtitle mode.

■ Subtitle Language: Sets the subtitle

language.

✎

If the programme you are watching does not support the Hearing Impaired function, Normal automatically activates even if the Hearing Impaired mode is selected.

✎

English is the default in cases where the selected language is unavailable in the broadcast.

SUBT.

Digital Text (Disable / Enable)

(UK only) If the programme broadcasts with digital text, this feature is

enabled.

Network (Network Type / Network Setup / Network Test / SWL(Samsung Wireless Link) / SWL connect)

For details on set up options, refer to the “Network Connection” instructions (p. 30).

General

■ Game Mode (Off / On): When connecting to a game

console such as PlayStation™ or Xbox™, you can enjoy a more realistic gaming experience by selecting game mode.

✎

NOTE

Precautions and limitations for game mode

– To disconnect the game console and connect

another external device, set Game Mode to Off in the setup menu.

– If you display the TV menu in Game Mode, the

screen shakes slightly.

Game Mode is not available when the input source

is set to TV or PC. After connecting the game console, set Game Mode

to On. Unfortunately, you may notice reduced picture quality.

If Game Mode is On:

– Picture mode is set to Standard and Sound mode

is set to Movie.

– Equalizer is not available.

English

[PC7790]BN68-02696D-00L04.indb 26 2010-03-26 오후 4:52:23

■ BD Wise (Off / On): Provides the optimal picture quality for Samsung DVD, Blu-ray and Home Theatre products which support BD Wise. When BD Wise is turned On, the picture mode is automatically changed to the optimal resolution.

✎

Available when connecting Samsung products that support BD Wise through a HDMI cable.

■ Menu Transparency (Bright / Dark): Set the Transparency of the menu.

■ Melody (Off / Low / Medium / High): Set so that a melody plays when the TV is turned on or off.

✎

Melody is disabled when FastStart is On.

■ FastStart (Off / On): When the TV is powered on, the screen will come on quickly with this feature.

Common Interface

■ CI Menu: This enables the user to select from the CAM- provided menu. Select the CI Menu based on the menu PC Card.

■ Application Info: View information on the CAM inserted into the CI slot and on the “CI or CI+ CARD” which is inserted into the CAM. You can install the CAM anytime whether the TV is on or off.

1. Purchase a CI CAM module at your nearest dealer or by

phone.

2. Firmly insert the “CI or CI+ CARD” into the CAM in the

direction of the arrow.

3. Insert the CAM with the “CI or CI+ CARD” into the

common interface slot, in the direction of the arrow so that it aligns parallel with the slot.

4. Check if you can see a picture on a scrambled signal

channel.

Wireless Remote Control

Turn wireless remote controls on or off or give permission to wireless remote controls.

 Picture In Picture (PIP)



PIP

You can watch the TV tuner and one external video source simultaneously. PIP (Picture-in-Picture) does not function in the same mode.

✎

NOTE

For PIP sound, refer to the Sound Select

instructions. If you turn the TV off while watching in PIP mode, the

PIP window will disappear. You may notice that the picture in the PIP window

becomes slightly unnatural when you use the main screen to view a game or karaoke.

While Internet@TV is in operation, the PIP function

cannot be used. PIP settings

Main picture Sub picture Component, HDMI1/DVI,

HDMI2, HDMI3, HDMI4, PCTV

■ PIP (Off / On): Activate or deactivate the PIP function.

■ Channel: Select the channel for the sub-screen.



■ Size (

picture.

■ Position (

sub-picture.

■ Sound Select (Main / Sub): You can choose the desired sound (Main / Sub) in PIP mode.

/  /  / ): Select a size for the sub-



/  /  / ): Select a position for the

✎

In Double (, ) mode, Position cannot be selected.

03 Basic Features

English

[PC7790]BN68-02696D-00L04.indb 27 2010-03-26 오후 4:52:23

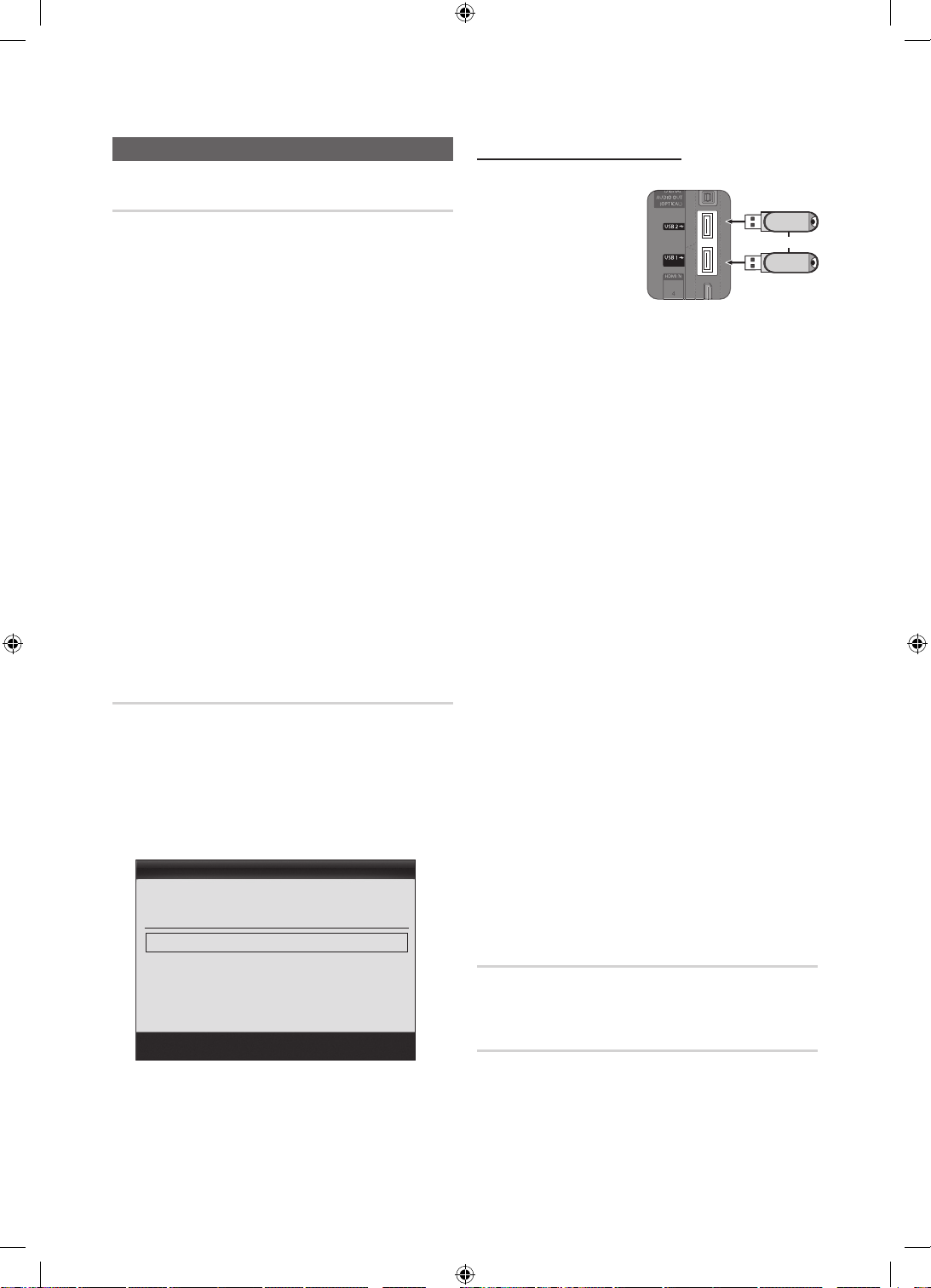

Basic Features

Support Menu

Self Diagnosis

✎

Self Diagnostic might take few seconds, this is part of the normal operation of the TV.

■ Picture Test (Yes / No): Use to check for picture

problems.

■ Sound Test (Yes / No): Use the built-in melody sound to

check for sound problems.

✎

If you hear no sound from the TV’s speakers, before performing the sound test, make sure

Speaker Select is set to TV Speaker in the Sound menu.

✎

The melody will be heard during the test even if Speaker Select is set to External Speaker or the sound is muted by pressing the MUTE button.

■ Signal Information: (digital channels only) HDTV

channel’s reception quality is either perfect or the channels are unavailable. Adjust your antenna to increase signal strength.

■ Troubleshooting: If the TV seems to have a problem,

refer to this description.

✎

If none of these troubleshooting tips apply, contact the Samsung customer service centre.

Software Upgrade

Software Upgrade can be performed via a broadcasting

signal or by network connection or downloading the latest ﬁrmware from “www.samsung.com,” to a USB memory device.

Current Version the software already installed in the TV.

✎

Software is represented as “Year/Month/Day_Version”.

Software Upgrade

Current Version 2010/01/18_000001

By USB ►

By Online

By Channel

Standby Mode Upgrade : 2 Hours Later

Alternative Software 2010/01/15_00000



Move



Enter



Return

Installing the Latest Version

■ By USB: Insert a USB drive containing the ﬁrmware upgrade ﬁle, downloaded from “www.samsung.com,” into the TV. Please be careful not to disconnect the power or remove the USB drive until upgrades are complete. The TV will be turned off and on automatically after completing the ﬁrmware upgrade. When software is upgraded, video and audio settings you have made will return to their default settings. We advise you to to write down your settings so that you can easily reset them after the upgrade.

■ By Online: Upgrade the software using the Internet.

✎

First, configure your network. For detailed procedures on using the Network Setup, refer to the “Network Connection” instructions.

✎

If the internet connection doesn’t operate properly, the connection may be broken. Please retry downloading. If the problem persists, download by USB and upgrade.

■ By Channel: Upgrade the software using the broadcasting signal.

✎

If the function is selected during the software transmission period, software will be automatically searched and downloaded.

✎

The time required to download the software is determined by the signal status.

■ Standby Mode Upgrade: A manual upgrade will be automatically performed at selected time. Since the power of the unit is turned on internally, the screen may be turned on slightly for the PDP product. This phenomenon may continue for more than 1 hour until the software upgrade is complete.

■ Alternative Software (backup): Displays the software version downloaded through By Online. During the software upgrading, When the Upgrade will discontinue from last step, this function be activated.

TV Rear Panel

(HDD)

USB Drive

HD Connection Guide

Refer to this information when connecting external devices to the TV.

Contact Samsung

View this information when your TV does not work properly or when you want to upgrade the software. You can ﬁnd information regarding our call centres, and how to download products and software.

English

[PC7790]BN68-02696D-00L04.indb 28 2010-03-26 오후 4:52:23

Advanced Features

Using an HDMI/DVI Cable / a D-sub Cable

Display Modes (D-Sub and HDMI/DVI Input)

Optimal resolution is 1920 X 1080 @ 60 Hz.

Mode Resolution

IBM

MAC

VESA CVT

VESA DMT

VESA GTF

VESA DMT / DTV CEA

640 x 350 720 x 400

640 x 480 832 x 624

1152 x 870

720 x 576 1152 x 864 1280 x 720 1280 x 960

640 x 480

800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864

1280 x 1024 1280 x 1024

1280 x 720 1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900

1600 x 1200 1680 x 1050

1280 x 720

1280 x 1024

1920 x 1080p 67.500 60.000 148.500 +/+

Horizontal Frequency

(KHz)

31.469

35.000

49.726

68.681

35.910

53.783

56.456

75.231

31.469

37.861

37.500

37.879

48.077

46.875

48.363

56.476

60.023

67.500

63.981

79.976

45.000

49.702

62.795

60.000

47.712

55.935

70.635

75.000

65.290

52.500

74.620

Connecting to a PC

Vertical Frequency

(Hz)

70.086

70.087

66.667

74.551

75.062

59.950

59.959

74.777

74.857

59.940

72.809

75.000

60.317

72.188

75.000

60.004

70.069

75.029

75.000

60.020

75.025

60.000

59.810

74.934

60.000

60.015

59.887

74.984

60.000

59.954

70.000

DVI OUT

AUDIO OUT

Pixel Clock Frequency

(MHz)

25.175

28.322

30.240

57.284

100.000

32.750

81.750

95.750

130.000

25.175

31.500

40.000

50.000

49.500

65.000

75.000

78.750

108.000

135.000

74.250

83.500

106.500

108.000

85.500

106.500

136.750

162.000

146.250

89.040

128.943

04 Advanced Features

Sync Polarity

(H / V)

+/-

-/+

-/-

-/+

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+ +/+ +/+

-/+

-/+ +/+ +/+

-/+

-/+ +/+

-/+

-/-

✎

NOTE

For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.

The interlace mode is not supported.

The set might operate abnormally if a non-standard video format is selected.

Separate and Composite modes are supported. SOG(Sync On Green) is not supported.

English

[PC7790]BN68-02696D-00L04.indb 29 2010-03-26 오후 4:52:25

Advanced Features

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

(

SATELLITE

)

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

(

SATELLITE

)

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

(

SATELLITE

)

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

Network Connection

You can set up your TV so that it can access the Internet through your local area network (LAN) using a wired or wireless connection.

 Connecting to a Wired Network

You can attach your TV to your LAN using cable in three ways:

y You can attach your TV to your LAN by connecting the LAN port on the back of your TV to an external modem using a Cat

5 cable. See the diagram below.

The Modem Port on the Wall

External Modem

(ADSL / VDSL / Cable TV)

TV Rear Panel

Modem Cable

LAN Cable

y You can attach your TV to your LAN by connecting the LAN port on the back of your TV to a IP Sharer which is connected

to an external modem. Use Cat 5 cable for the connection. See the diagram below.

The Modem Port on the Wall

External Modem

(ADSL / VDSL / Cable TV)

LAN CableModem Cable LAN Cable

IP Sharer

(having DHCP server)

TV Rear Panel

y Depending on how your network is conﬁgured, you may be able to attach your TV to your LAN by connecting the LAN

port on the back of your TV directly to a network wall outlet using a Cat 5 cable. See the diagram below. Note that the wall outlet is attached to a modem or router elsewhere in your house.

TV Rear Panel

The LAN Port on the Wall

LAN Cable

If you have a Dynamic Network, you should use an ADSL modem or router that supports Dynamic Host Conﬁguration Protocol (DHCP). Modems and routers that support DHCP automatically provide the IP address, subnet mask, gateway, and DNS values your TV needs to access the Internet so you don’t have to enter them manually. Most home networks are Dynamic Networks.

Some networks require a Static IP address. If your network requires a Static IP address, you must enter the IP address, subnet mask, gateway, and DNS values manually on your TV’s Cable Setup Screen when you set up the network connection. To get the IP address, subnet mask, gateway, and DNS values, contact your Internet Service Provider (ISP). If you have a Windows computer, you can also get these values through your computer.

✎

You can use ADSL modems that support DHCP if your network requires a Static IP address. ADSL modems that support DHCP also let you use Static IP addresses.

English

[PC7790]BN68-02696D-00L04.indb 30 2010-03-26 오후 4:52:26

Network Setup (Auto)

Use the Automatic Network Setup when connecting your TV to a network that supports DHCP. To set up your TV’s cable network connection automatically, follow these steps:

How to set up automatically

1. Connect your TV to your LAN as described in the

previous section.

2. Turn on your TV, press the MENU button on your remote, use the ▲ or ▼ button to select Setup, and then press the ENTER

3. Use the ▲ or ▼ button to select Network in the Setup menu, and then press the ENTER Network screen appears.

Network Type : Wired ►

Network Setup

Network Test

SWL(Samsung Wireless Link) : Off

SWL connect

4. On the Network screen, select Network Type.

5. Set Network Type to Wired.

6. Select Network Setup. The Network Setup screen

appears.

Internet Protocol Setup : Auto ►

IP Address :

Subnet Mask :

Gateway :

DNS : Auto

DNS Server :



button.

Network



Move

Network Setup



button. The



Enter



Return

Network Setup (Manual)

Use the Manual Network Setup when connecting your TV to a network that requires a Static IP address.

Getting the Network Connection Values

To get the Network connection values on most Windows computers, follow these steps:

1. Right click the Network icon on the bottom right of the

screen.

2. In the pop-up menu that appears, click Status.

3. On the dialog that appears, click the Support tab.

4. On the Support Tab, click the Details button. The

Network connection values are displayed.

How to set up manually

To set up your TV’s cable network connection manually, follow these steps:

1. Follow Steps 1 through 6 in the “How to set up

automatically” procedure.

2. Set Internet Protocol Setup to Manual.

3. Press the ▼ button on your remote to go to the ﬁrst

entry ﬁeld.

4. Enter the IP Address, Subnet Mask, Gateway, and DNS Server values. Use the number buttons on your

remote to enter numbers and the arrow buttons to move from one entry ﬁeld to another.

5. When done, press the RETURN button on your remote.

6. Select Network Test to check the Internet connectivity.

04 Advanced Features



Move



Enter



Return

7. Set Internet Protocol Setup to Auto.

8. Auto acquires and enters the needed Internet values

automatically.

9 When done, press the RETURN button on your remote.

10. Select Network Test to check the Internet connectivity.

11. If the Network Function has not acquired the network

connection values, go to the directions for Manual.

English

[PC7790]BN68-02696D-00L04.indb 31 2010-03-26 오후 4:52:28

Advanced Features

 Connecting to a Wireless Network

To connect your TV to your network wirelessly, you need a wireless router or modem and a Samsung Wireless LAN Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN), which you connect to your TV’s back or side panel USB jack. See the illustration below.

To use the SWL(Samsung Wireless Link) function, connect to the USB 1 (HDD) port.

✎

TV Rear Panel

The LAN Port on the Wall

Samsung’s Wireless LAN adapter is sold separately and is offered by select retailers, Ecommerce sites and Samsungparts. com. Samsung’s Wireless LAN adapter supports the IEEE 802.11A/B/G and N communication protocols. Samsung recommends using IEEE 802.11N. When you play the video over a IEEE 802.11B/G connection, the video may not play smoothly.

✎

NOTE

You must use the “Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN) to use a wireless

network. Samsung’s Wireless LAN Adapter is sold separately. The Samsung Wireless LAN Adapter is offered by select

retailers, Ecommerce sites and Samsungparts.com. To use a wireless network, your TV must be connected to a wireless IP sharer. If the wireless IP sharer supports

DHCP, your TV can use a DHCP or static IP address to connect to the wireless network. Select a channel for the wireless IP sharer that is not currently being used. If the channel set for the wireless IP sharer

is currently being used by another device nearby, this will result in interference and communication failure. If you apply a security system other than the systems listed blow, it will not work with the TV.

If Pure High-throughput (Greenfield) 802.11N mode is selected and the Encryption type is set to WEP, TKIP or TKIP-

AES (WPS2Mixed) for your AP, Samsung TVs will not support a connection in compliance with new Wi-Fi certification specifications.

If your AP supports WPS (Wi-Fi Protected Setup), you can connect to the network via PBC (Push Button

Configuration) or PIN (Personal Identification Number). WPS will automatically configure the SSID and WPA key in either mode.

If your router, modem, or device isn’t certified, it may not connect to the TV via the “Samsung Wireless LAN Adapter.”

Connection Methods: You can setup the wireless network connection six ways.

– Samsung Auto Conﬁguration – PBC (WPS) – Auto Setup (Using the Auto Network Search function) – Manual Setup – SWL(Samsung Wireless Link) – Ad-Hoc

The Samsung Wireless LAN Adapter may not be recognized or work properly when connecting via a USB hub or via

a USB extension cable other than the one available from Samsung.

Wireless IP sharer

(AP having DHCP server)

LAN Cable

Samsung Wireless

LAN Adapter

English

[PC7790]BN68-02696D-00L04.indb 32 2010-03-26 오후 4:52:29

Notice

The picture may appear corrupted or have static for some channels when the TV is connected to the Samsung Wireless LAN Adapter. In such a case, establish a connection using one of the following methods or connect the Samsung Wireless LAN Adapter using a USB cable in a place that is not affected by radio interference.

✎

The Samsung Wireless LAN Adapter should be installed in an interference-free area in order to avoid interference between the adapter and tuner.

Method: Connect via an extension cable

04 Advanced Features

Network Setup (Samsung Auto Conﬁguration)

This function is available in APs (Access Points) that support Samsung Auto Conﬁguration. If your AP does not, you can connect through PBC (WPS), auto, or manually.

✎

This function is available when SWL(Samsung Wireless Link) is set to Off.

✎

You can check for equipment that supports Samsung Auto Configuration on www.samsung.com.

How to set up using Samsung Auto Conﬁguration

1. Place the AP and TV next to each other and turn them

on.

✎

Because the booting times of applications differ, you may have to wait for approximately 2 minutes.

✎

If the LAN cable connected the WAN port of AP during Samsung Auto Configuration, you are able to complete until internet connection test. If you do not connect, Samsung Auto Configuration will check only device connecting of AP (Not check internet).

2. After 2 minutes, connect the Samsung Wireless LAN

Adapter to the TV. When the Samsung Wireless LAN Adapter is established, the pop-up window appears.

3. As soon as a connection is established, place the AP in

parallel with the Samsung Wireless LAN Adapter giving a gap no larger than 25cm.

4. Wait until the connection is automatically established.

✎

If Samsung Auto Configuration does not connect your TV to your AP, a pop-up window appears on the screen notifying you of the failure. Reset the AP, and then try again. If the connection fails again, choose one of the other connection setup methods, PBC (WPS), auto, or manual.

5. After the connection is established, locate the sharer at the desired location.

✎

If the AP settings have been changed or it is the first time you use the new AP after purchase, you need to set up again beginning from Step 1.

Network Setup (PBC (WPS))

How to set up using PBC (WPS)

If your router has a PBC (WPS) button, follow these steps:

1. Connect your TV to your LAN as described in the previous section.

2. Turn on your TV, press the MENU button on your remote, use the ▲ or ▼ button to select Setup, and then press the ENTER

3. Use the ▲ or ▼ button to select Network in the Setup menu, and then press the ENTER

4. On the Network screen, select Network Type.

5. Set Network Type to Wireless.

6. Select Network Setup. The Network Setup screen

appears.



button.



button.

English

[PC7790]BN68-02696D-00L04.indb 33 2010-03-26 오후 4:52:32

Advanced Features

Network Setup

Select a Network : Not Selected ►

Internet Protocol Setup : Auto



Move



Enter



Return

IP Address :

Subnet Mask :

Gateway :

DNS : Auto

DNS Server :

PBC(WPS)

7. Press the Red button on your remote.

8. Press the PBC (WPS) button on your router within 2

minutes. Your TV player automatically acquires all the network setting values it needs and connects to your network.

9. After the network connection is set up, press the

RETURN button to exit the Network Setup screen.

Network Setup (Auto)

Most wireless networks have an optional security system that requires devices that access the network to transmit an encrypted security code called an Access or Security Key. The Security Key is based on a Pass Phrase, typically a word or a series of letters and numbers of a speciﬁed length you were asked to enter when you set up security for your wireless network. If you use this method of setting up the network connection, and have a Security Key for your wireless network, you will have to enter the Pass Phrase during the setup process.

How to set up automatically

To set up the wireless connection automatically, follow these steps:

1. Follow Steps 1 through 6 in the “How to set up using PBC (WPS)” (p. 33).

2. Press the ▼ button to select Internet Protocol Setup, and then press the ENTER ▼ button to select Auto, and then press the ENTER button.

3. Press the ▲ button to go to Select a Network, and then press the ENTER searches for available wireless networks. When done, it displays a list of the available networks.

4. In the list of networks, press the ▲ or ▼ button to select a network, and then press the ENTER

✎

If the AP is set to Hidden (Invisible), you have to select Add Network and enter the correct Network Name (SSID) and Security Key to establish the connection.



button. Press the ▲ or



button. The Network function



button.

5. If the Security/PIN pop-up appears, go to Step 6. If the

Network Connecting Screen appears, go to Step 10.

6. Press the ▲ or ▼ button to select Security or PIN. For

most home networks, you would select Security (for Security Key). The Security Screen appears.

Network Setup

Security Key

0 entered

0~9

Lower case

Delete

Space



Enter



Number



Return

button.

button. The



A B C D E F G

H I J K L M N

O P Q R S T U

V W X Y Z



Move

7. On the Security screen, enter your network’s Pass

Phrase.

✎

You should be able to find the Pass Phrase on one of the set up screens you used to set up your router or modem.

8. To enter the Pass Phrase, follow these general

directions:

– Press the number buttons on your remote to enter

numbers.

– Use the direction buttons on your remote to move

from button to button on the Security Key screen.

– Press the Red button to change case or display

symbols/characters.

– To a enter letter or symbol, move to the letter or

symbol, and then press the ENTER

– To delete the last letter or number you entered, press

the Green button on your remote.

9. When done, press the Blue button on your remote. The

Network Connecting screen appears.

10. Wait until the connection conﬁrmation message is displayed, and then press the ENTER

Network Setup screen re-appears.

11. To test the connection, press the RETURN button to

select Network Test, and then press the ENTER button.

English

[PC7790]BN68-02696D-00L04.indb 34 2010-03-26 오후 4:52:33

Network Setup (Ad-Hoc)

You can connect to a mobile device without an access point through the “Samsung Wireless LAN Adapter” by using a peer to peer network.

✎

This function is available when SWL(Samsung

Wireless Link) is set to Off.

How to connect to new Ad-hoc device

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)” (p. 33).

2. Choose Select a Network. A list of devices/networks

appears.

3. While in the device list, press the Blue button on the

remote.

✎

The message Ad-hoc is a direct Wi-Fi

connection with cell phone or PC. The existing network system may have limited functionality. Do you want to change the network connection? is displayed.

4. Input the generated Network Name (SSID) and Security Key into the device you want to connect.

How to connect an existing Ad-hoc device

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)” (p. 33).

2. Choose Select a Network. The Device/Network list appears.

3. Select the device you want in the Device list.

4. If security key is required, input the security key.

✎

If network doesn’t operate normally, check the Network Name (SSID) and Security Key again. An incorrect Security Key may cause a malfunction.

Network Setup (Manual)

If the other methods do not work, you need to enter the Network setting values manually.

Getting the Network Connection Values

To get the Network connection values on most Windows computers, follow these steps:

1. Right click the Network icon on the bottom right of the

screen.

2. In the pop-up menu, click Status.

3. On the dialog that appears, click the Support tab.

4. On the Support tab, click the Details button. The

Network settings are displayed.

How to set up manually

To enter the Network connection values manually, follow these steps:

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)” (p. 33).

2. Press the ▼ button to select Internet Protocol Setup, and then press the ENTER or ▼ button to select Manual, and then press the

ENTER button.

3. Press the ▼ button to go to the ﬁrst entry ﬁeld (IP

Address).

4. Use the number buttons to enter numbers.

5. When done with each ﬁeld, use the ► button to move

successively to the next ﬁeld. You can also use the other arrow buttons to move up, down, and back.

6. Enter the IP Address, Subnet Mask, and Gateway values.

7. Press the ▲ or ▼ button to go to DNS.

8. Press the ▼ button to go to the ﬁrst DNS entry ﬁeld.

Enter the numbers as above.

9. When done, press the ▲ button to go to Select a Network. Select your network, and then press the

ENTER



button.

10. Go to Step 4 in the “How to set up automatically” (p.

34), and follow the directions from that point on.



button. Press the ▲

04 Advanced Features

English

[PC7790]BN68-02696D-00L04.indb 35 2010-03-26 오후 4:52:33

Advanced Features

SWL(Samsung Wireless Link)

This function lets you connect a Samsung device that supports the PBC (WPS) to your TV. You can connect devices to the TV even if a sharer is not connected to the TV.

✎

To use the Internet@TV, the AP (access point) must be connected to the wireless network.

✎

If a Samsung Wireless LAN Adapter is connected to the

USB 2 port, the network may not operate normally. We

recommend to connecting it to the USB 1 (HDD) port.

✎

Only sharers using the 2.4 Ghz band are supported. Sharers using the 5 Ghz band are not supported.

SWL connect

You can directly connect a device that supports the PBC (WPS) to the TV.

✎

This function is available when SWL(Samsung

Wireless Link) is set to On.

How to connect Samsung Wireless Link

For the procedures to establish a connection, refer to the following:

1. Follow Steps 1 through 5 in the “How to set up using

PBC (WPS)” (p. 33).

2. Select SWL(Samsung Wireless Link) by using the ▼ button and press the ENTER

3. Select SWL connect by using the ▼ button and press the ENTER

4. If the “Press the PBC button on the PBC(WPS) supported device to connect within 120 seconds.”

message appears, press the PBC button on the device to connect.

5. If the device is connected properly to the TV after starting count on message box then message box will be disappeared automatically.



button.

✎

For more information, refer to the wireless network setup manual of the device to be connected.

✎

If the connection fails, please retry after 2 minutes.



button to turn it On.

If Your TV Fails to Connect to the Internet

Your TV may not be able to connect to the Internet because your ISP has permanently registered the MAC address (a unique identifying number) of your PC or modem, which it then authenticates each time you connect to the Internet as a way of preventing unauthorized access. As your TV has a different MAC address, your ISP can not authenticate its MAC address, and your TV can not connect.

To resolve this problem, ask your ISP about the procedures required to connect devices other than a PC (such as your TV) to the Internet.

If your Internet service provider requires an ID or password to connect to the Internet, your TV may not be able to connect to the Internet. If this is the case, you must enter your ID or password when connecting to the Internet.

The internet connection may fail because of a ﬁrewall problem. If this is the case, contact your Internet service provider.

If you cannot connect to the Internet even after you have followed the procedures of your Internet service provider, please contact Samsung Electronics at 1-800-SAMSUNG.

English

[PC7790]BN68-02696D-00L04.indb 36 2010-03-26 오후 4:52:34

Media Play

SUM

04 Advanced Features

MediaPlay

Recorded TV

Change Device

View Devices



Enter

MEDIA.P

Enjoy recorded tv, photos, music and/or movie ﬁ les saved on a USB Mass Storage Class (MSC) device and/or your PC.

 Connecting a USB Device

1. Turn on your TV.

2. Connect a USB device containing recorded tv, photo, music and/or movie ﬁ les to

the USB 1 (HDD) or USB 2 jack on the side of the TV.

3. When USB is connected to the TV, popup window appears. Then you can select Media Play .

TV Rear Panel

(HDD)

USB Drive

 Connecting to the PC through network

You can play pictures, music and videos saved on your PC through a network connection in the Media Play mode.

✎

If you use Media Play through saved file on your PC, you should download “PC Share Manager” and users manual from “www.samsung.com.”



Return

TV Rear Panel

(HDD)

Wireless IP Sharer

LAN Cable

Samsung

Wireless

LAN Adapter

LAN

LAN Cable

External Modem

(ADSL/VDSL/Cable TV)

Modem Cable

LAN Cable LAN Cable

1. For more information on how to conﬁ gure your network, refer to “Network Connection” (p. 30).

– You are recommended to locate both TV and PC in same subnet. The ﬁ rst 3 parts of the subnet address of the TV and

the PC IP addresses should be the same and only the last part (the host address) should be changed. (e.g. IP Address:

123.456.789.**)

2. Using a LAN cable, connect between the external modem and the PC onto which the Samsung PC Share Manager programme will be installed.

– You can connect the TV to the PC directly without connecting it through a Sharer (Router).

English

[PC7790]BN68-02696D-00L04.indb 37 2010-03-26 오후 4:52:36

Advanced Features

✎

No supported functions when connecting to the PC through network:

The Background Music and Background Music Setting functions.

Sorting files by preference in the Photos, Music, and Videos folders.

The  (REW) or  (FF) button while a movie is playing.

✎

The Divx DRM, Multi-audio, embedded caption does not supported.

✎

Samsung PC Share manager should be permitted by the firewall programme on your PC.

✎

When you use Media Play mode through a network connection, According to functions of the provided server:

The sorting method may vary.

The scene search function may not be supported.

The Play Continuously function, which resumes playing of a video, may not be supported.

– The Play Continuously function does not support multiple users. (It will have only memorised the point where the

most recent user stopped playing.)

The ◄ or ► button may not work depending on the content information.

You may experience file stuttering while playing a video in Media Play through a network connection.

✎

It might not work properly with unlicenced multimedia files.

✎

Need-to-Know List before using Media Play

MTP (Media Transfer Protocol) is not supported.

The file system supports FAT16, FAT32 and NTFS.

Certain types of USB Digital camera and audio devices may not be compatible with this TV.

Media Play only supports USB Mass Storage Class (MSC) devices. MSC is a Mass Storage Class Bulk-Only

Transport device. Examples of MSC are Thumb drives, Flash Card Readers and USB HDD (USB HUB are not supported). Devices should be connected directly to the TV’s USB port.

Before connecting your device to the TV, please back up your files to prevent them from damage or loss of data.

SAMSUNG is not responsible for any data file damage or data loss. Connect a USB HDD to the dedicated port, USB 1 (HDD) port.

Do not disconnect the USB device while it is loading.

The higher the resolution of the image, the longer it takes to display on the screen.

The maximum supported JPEG resolution is 15360X8640 pixels.

For unsupported or corrupted files, the “Not Supported File Format” message is displayed.

If the files are sorted by Basic View, up to 1000 files can be displayed in each folder.

MP3 files with DRM that have been downloaded from a non-free site cannot be played. Digital Rights Management

(DRM) is a technology that supports the creation of content, the distribution and management of the content in an integrated and comprehensive way, including the protection of the rights and interests of the content providers, the prevention of the illegal copying of contents, as well as managing billings and settlements.

If more than 2 PTP devices are connected, you can only use one at a time.

If more than two MSC devices are connected, some of them may not be recognized. A USB device that requires high

power (more than 500mA or 5V) may not be supported. If an over-power warning message is displayed while you are connecting or using a USB device, the device may not

be recognized or may malfunction. If the TV has been no input during time set in Auto Protection Time, the Screensaver will run.

The power-saving mode of some external hard disk drives may be released automatically when connected to the TV.

If a USB extension cable is used, the USB device may not be recognized or the files on the device may not be read.

If a USB device connected to the TV is not recognized, the list of files on the device is corrupted or a file in the list is

not played, connect the USB device to the PC, format the device and check the connection. If a file deleted from the PC is still found when Media Play is run, use the “Empty the Recycle Bin” function on the PC

to permanently delete the file.

English

[PC7790]BN68-02696D-00L04.indb 38 2010-03-26 오후 4:52:36

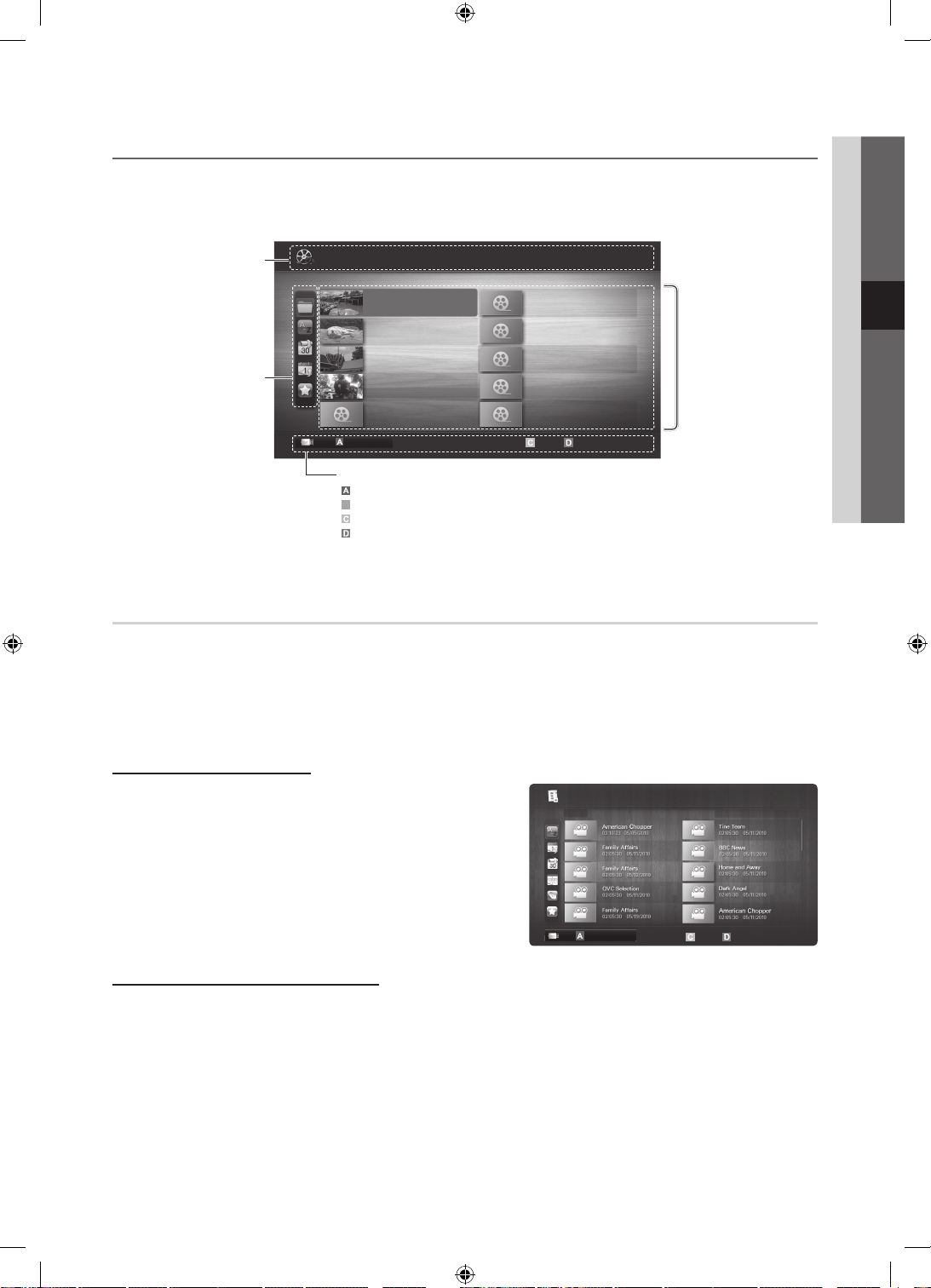

 Screen Display

SUM

Move to the ﬁle you desired using the up/down/right/left buttons and then press the ENTER or  (Play) button. The ﬁle is played.

✎

Supports the View Devices and Home in Media Play homepage.

You can ascertain the selected

ﬁle name and the number of ﬁles

Displays sorting standard.

Sorting standard is

✎

different depending on the contents.

Information:

and page.

Sort List Section:

Videos

/Movie 01.avi 1/1

Movie 01.avi

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

SUM

Change Device

Operation Buttons

Red (Change Device): Selects a connected device. Green (Preference): Sets the ﬁle preference. (not supported in Basic view) Yellow (Select): Selects multiple ﬁles from ﬁle list. Selected ﬁles are marked with a symbol. Blue (Sorting): Selects the sort list.



Tools: Displays the option menu.

Using the (REW)  or  (FF) button, ﬁle list can move to next or previous page.

✎

Jan.10.2010

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi



Select Sorting

Jan.10.2010



Tools

Page

File List Section: You can conﬁrm the ﬁles and groups that is sorted by each category.

Recorded TV

To use the recording or Timeshift Mode function, the connected USB device must be available for recording. Device format is recommended to use USB HDD.

✎

During the Device formatting, do not disconnect the device while formatting is in progress. If you format the device, all files will be deleted.

✎

Before formatting your device to the tv, please back up your files to prevent them from damage or loss of data. SAMSUNG is not responsible for any data file damage or data loss.

Playing Recorded TV Programme

04 Advanced Features

1. Press the ◄ or ► button to select Recorded TV, then press

the ENTER



button in the Media Play menu.

Recorded TV / .../ American Chopper

05/2010

1/8 Page

2. Press the ◄/►/▲/▼ button to select the desired ﬁle in the ﬁle

list.

3. Press the ENTER



button or  (Play) button.

– The selected ﬁle is displayed on the top with its playing time. – During playing the recorded TV programme, you can search

using the ◄ and ► button.

Using the Timeshift Mode function



Change Device

Select Sorting



Tools

If you missed a live broadcast, you can see from the recorded broadcast using this feature. When the Timeshift Mode is set to Auto, the TV stores the channel you watch currently to record automatically. When the Timeshift Mode is set to Manual, if you press the



(Play) button, the TV stores the channel from the point of

view you want to record.

English

[PC7790]BN68-02696D-00L04.indb 39 2010-03-26 오후 4:52:37

Advanced Features

✎

NOTE

Recorded videos are DRM (digital rights management) protected and cannot be played on a PC or other TVs, nor can

they be played when the main board of the TV is changed. Data broadcasts cannot be recorded.

The availability of both recording and the Timeshift Mode function may differ depending on picture quality and the

free space on the hard disk drive. If you press the ▲ or ▼ button, you can see the current channel being on air, or can see the start point the recorded

broadcast. The Timeshift Mode operates for a maximum of 90 minutes.

After the Timeshift Mode function has run for the maximum time, the time information will be fixed to “00:00:00.”

Note that if you have paused the recording the TV will automatically resume playback. If the 5% free memory space limit of the USB storage device is reached, the current recording process will be closed.

When recording is performed by both the PVR (Personal Video Recorder) function and a device that supports the

HDMI-CEC feature, recording by the PVR function takes precedence. During a playback or the Timeshift Mode, the picture will be displayed according to the display settings of the TV.

If you change the input source during recording, the screen will go blank until the change is completed.

An application which supports neither the recording nor the Timeshift Mode function will close automatically if you

try to use it during either function. A message may appear in front of the application window indicating that the recording or the Timeshift Mode

function is closed. Timeshift Mode function is not supported for radio channels.

The recording and the Timeshift Mode functions are disabled for channels locked with Child Lock.

If the USB device has failed the Device Performance Test, the USB device must go through the Device Format and

Device Performance Test again before you record with the Guide or Channel Manager. The recording and Timeshift Mode functions can only be used with a USB storage device that completed the

Device Performance Test. If you attempt the recording or Timeshift Mode function with a device that did not have the Device Performance

Test, the function will not start. If you press  (REC) on the remote control while the Channel Manager screen is being displayed or record with

Timer Recording, the TV may start or stop recording 1 or 2 seconds later than you intended due to the time needed to process the command.

If a USB device dedicated to recording is connected, existing Timeshift Mode or recording files that were saved

abnormally will automatically be deleted. If you switch to external input mode during recording, the recording will continue but the  (REC) button will be

disabled. If any function that turns off the TV (Sleep Timer, Off timer, etc.) is set for a time that conflicts with recording, the TV

will be turned off once the recording is complete.

English

[PC7790]BN68-02696D-00L04.indb 40 2010-03-26 오후 4:52:38

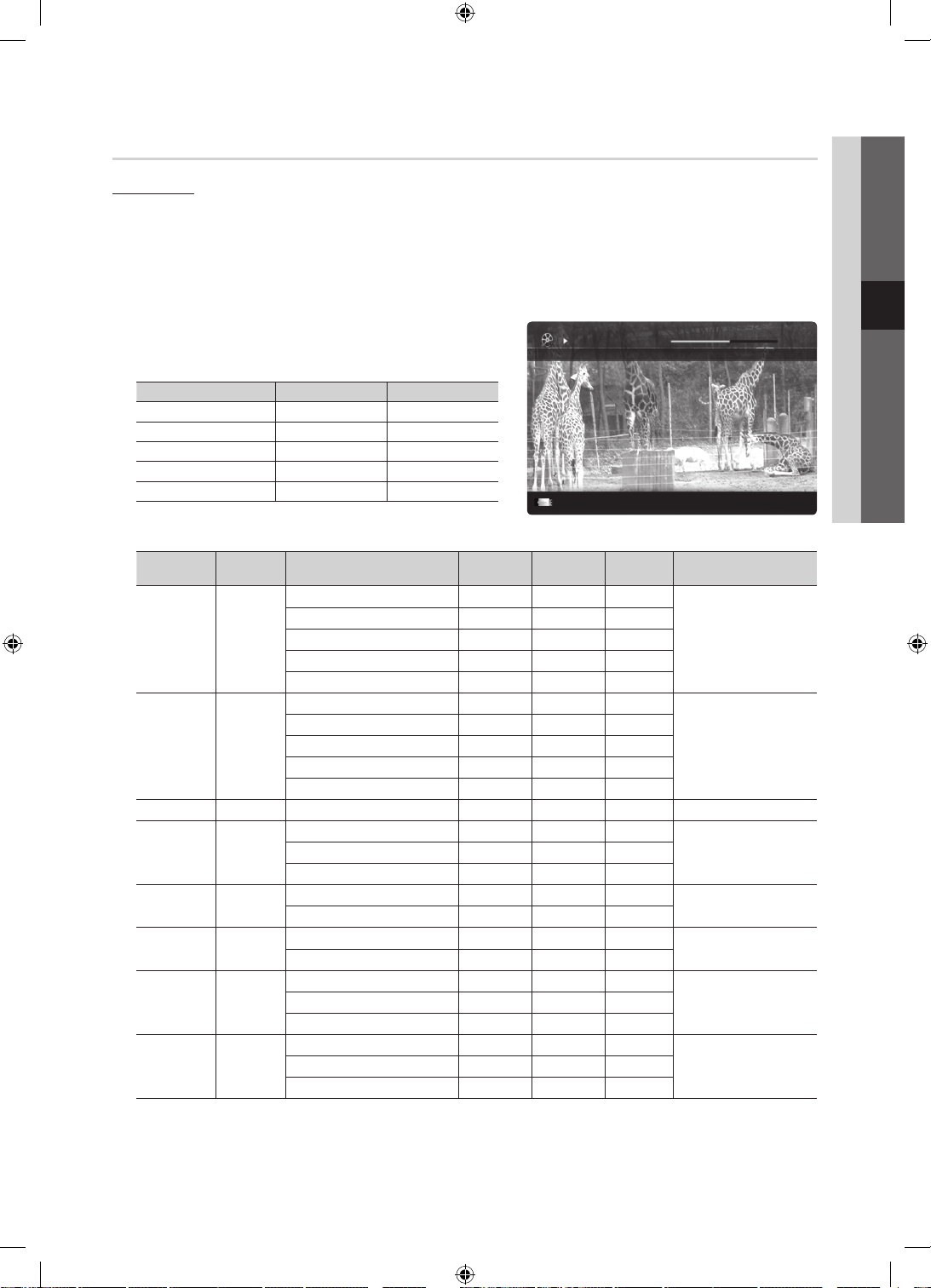

Videos

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

Playing Video

1. Press the ◄ or ► button to select Videos, then press the ENTER

2. Press the ◄/►/▲/▼ button to select the desired ﬁle in the ﬁle list.

3. Press the ENTER

– The selected ﬁle is displayed on the top with its playing time. – If video time information is unknown, play time and progress bar are not displayed. – During playing the video, you can search using the ◄ and ► button.

✎

In this mode, you can enjoy movie clips contained on a Game, but you cannot play the Game itself.

y Supported Subtitle Formats

MPEG-4 time-based text .ttxt XML

y Supported Video Formats

File Extension Container Video Codec Resolution

*.avi

*.mkv

*.asf ASF

*.wmv ASF Window Media Video v9 1920x1080 6 ~ 30 25 WMA

*.mp4 MP4

*.3gp 3GPP

*.vro

*.mpg

*.mpeg

*.trp



button or  (Play) button.

Name File extension Format

SAMI .smi HTML

SubRip .srt string-based SubViewer .sub string-based Micro DVD .sub or .txt string-based

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

Motion JPEG 800x600 6 ~ 30 8

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

Motion JPEG 800x600 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

XVID 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

MPEG1 1920x1080 24 / 25 / 30 30 MPEG2 1920x1080 24 / 25 / 30 30 MPEG1 1920x1080 24 / 25 / 30 30

H.264 1920x1080 6 ~ 30 25

MPEG2 1920x1080 24 / 25 / 30 30

H.264 1920x1080 6 ~ 30 25

VC1 1920x1080 6 ~ 30 25

*.ts

*.tp

AVI

MKV

VRO VOB



button in the Media Play menu.

Frame rate

(fps)

Bit rate

(Mbps)



Chaptering



Jump



Tools



Audio Codec

MP3 / AC3 / LPCM /

ADPCM / DTS Core

MP3 / AC3 / LPCM /

ADPCM / WMA

MP3 / ADPCM / AACMPEG4 SP / ASP 1920x1080 6 ~ 30 8

ADPCM / AAC / HE-AAC

AC3 / MPEG / LPCM

AC3 / MPEG / LPCM / AACMPEG2 1920x1080 24 / 25 / 30 30

AC3 / AAC / MP3 / DD+ /

HE-AAC

04 Advanced Features

Return

English

[PC7790]BN68-02696D-00L04.indb 41 2010-03-26 오후 4:52:39

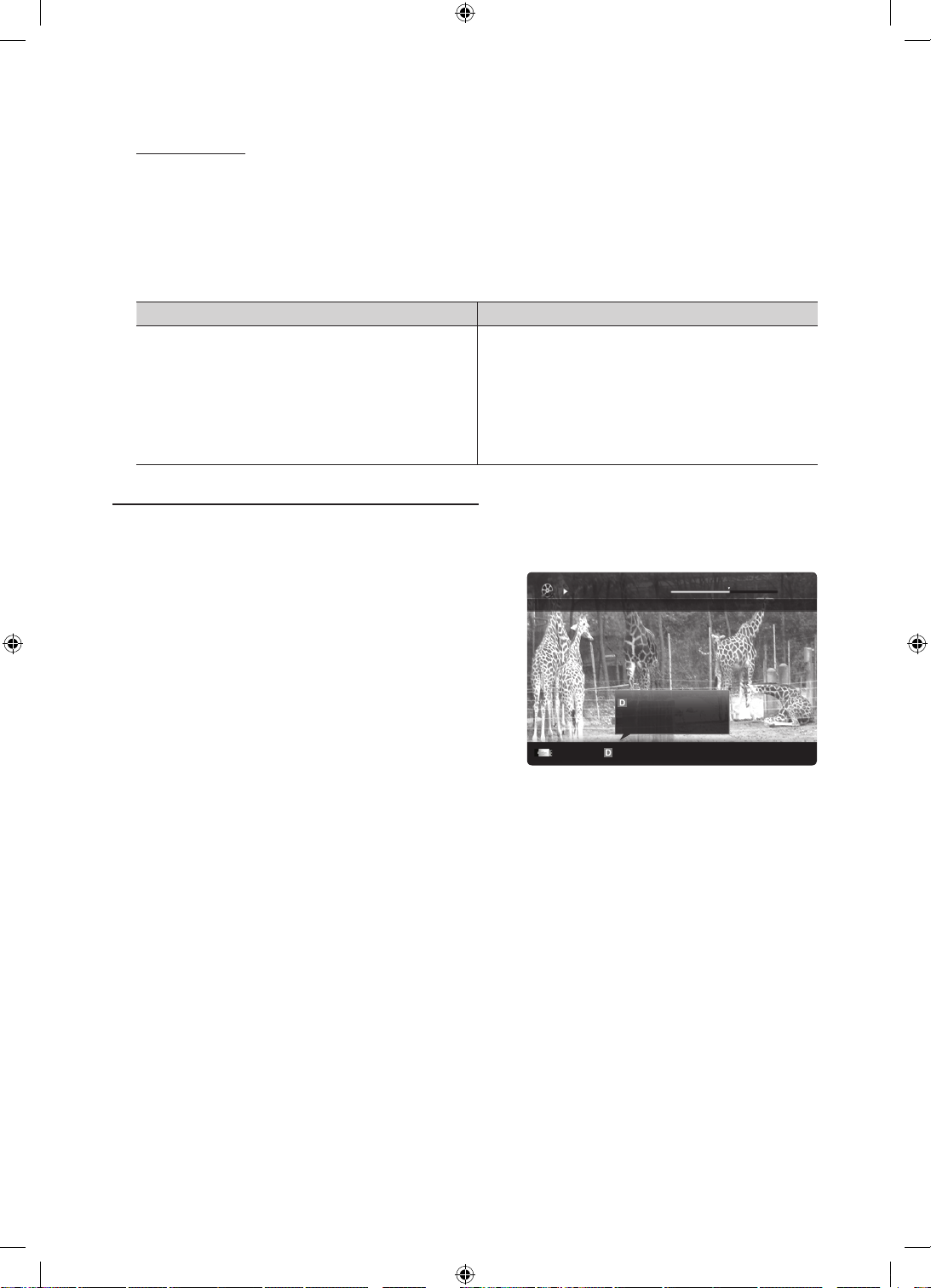

Advanced Features

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

Other Restrictions

✎

NOTE

If there are problems with the contents of a codec, the codec will not be supported.

If the information for a Container is incorrect and the file is in error, the Container will not be able to play

correctly. Sound or video may not work if the contents have a standard bitrate/frame rate above the compatible Frame/sec

listed in the table above. If the Index Table is in error, the Seek (Jump) function is not supported.

Video Decoder Audio Decoder

• Supports up to H.264, Level 4.1

• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 and AVCHD are not supported.

• XVID, MPEG4 SP, ASP :

– Below 1280 x 720: 60 frame max – Above 1280 x 720: 30 frame max

• GMC 2 over is not supported.

• H.263 is not supported.

• Only Samsung Techwin MJPEG is supported.

Playing recorded TV or movie ﬁle continuously (Resume Play)

If you exit the playing Recorded TV or Videos function, it can be played later from the point where it was stopped.

✎

If you press the ENTER button (Chaptering) during playing the file, you can explore scene divided into 5 chapters you want.

1. Select the movie ﬁle you want to play continuously by pressing

the ◄ or ► button to select it from the ﬁle list section.

2. Press the



(Play) / ENTER button.

3. Select Play Continuously (Resume Play) by pressing the Blue

button. The Movie will begin to play from where it was stopped.

✎

The Blue button is available when resuming play.

✎

If the Cont. movie play help function is set to On in the Settings menu, a pop-up message will appear when you resume play a movie file.

• Supports up to WMA 7, 8, 9, STD

• WMA 9 PRO does not support 2 channel excess multi channel or lossless audio.

• WMA sampling rate 22050Hz mono is not supported.

Play continuously

Resumes playing from the last viewed scene.

Play continuously



Chaptering



Jump



Tools



Return

English

[PC7790]BN68-02696D-00L04.indb 42 2010-03-26 오후 4:52:39

Music

3/15

I Love you

Jhon

Music 1

No Singer

Music 2

No Singer

Music 3

No Singer

Music 4

No Singer

Music 5

No Singer

I Love You

Jhon

1st Album Pop 2010

4.2MB

01:10 / 04:02

SUM

Image1024.jpg 1024x768 2010/2/1 3/15

SUM

Playing Music

1. Press the ◄ or ► button to select Music, then press the



ENTER

button in the Media Play menu.

Playlist

2. Press the ◄/►/▲/▼ button to select the desired ﬁle in the ﬁle

list.

3. Press the ENTER



button or  (Play) button.

– During playing the music, you can search using the ◄ and ►

button.

–



(REW) and  (FF) buttons do not function during play.

✎

Only displays the files with MP3 and PCM file extension. Other file extensions are not displayed, even if they are saved on the



Pause



Jump

same USB device.

✎

If the sound is strange when playing MP3 files, adjust the Equalizer in the Sound menu. (An over-modulated MP3 file may cause a sound problem.)

✎

You can create My Playlist selecting the desired music in the file, and can play My Playlist.

Photos

Viewing a Photo (or Slide Show)

1. Press the ◄ or ► button to select Photos, then press the



ENTER

button in the Media Play menu.

2. Press the ◄/►/▲/▼ button to select the desired ﬁle in the ﬁle

list.

3. Press the ENTER

– While a photo list is displayed, press the



button or  (Play) button.



(Play) /

ENTER button on the remote control to start slide show.

– All ﬁles in the ﬁle list section will be displayed in the slide show. – During the slide show, ﬁles are displayed in order from

currently being shown.

✎

Music files can be automatically played during the Slide Show if the Background Music is set to On.

✎

The BGM Mode cannot be changed until the BGM has finished loading.

Normal



Pause



Previous/Next



Tools

04 Advanced Features



Return



Return

[PC7790]BN68-02696D-00L04.indb 43 2010-03-26 오후 4:52:40

English

Advanced Features

1/1

/Movie 01.avi

SUM

Movie 01.avi

Jan.10.2010

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

 Playing the Multiple Files

Playing the selected recorded TV/video/music/photo ﬁles

Videos

2 les selected Page

1. Press the Yellow button in the ﬁle list to select the desired ﬁle.

2. Repeat the above operation to select multiple ﬁles.

✎

NOTE

The  mark appears to the left of the selected files.

To cancel a selection, press the Yellow button again.

To deselect all selected files, press the TOOLS button

and select Deselect All.

Change Device

Select Sorting



3. Press the TOOLS button and select Play Selected Contents.

Playing the recorded TV/video/music/photo ﬁle group

1. While a ﬁle list is displayed, move to the any ﬁle in desired group.

2. Press the TOOLS button and select Play Current Group.

 Media Play Additional Function

Sorting the ﬁle list

Press the Blue button in the ﬁle list to sort the ﬁles.

Category Operations Recorded TV Videos Music Photos

Basic View

Title

Preference

Latest Date

Earliest Date

Artist

Album

Genre

Mood

Monthly

Channel

It shows whole folder. You can view the photo by selecting the folder.

It sorts and displays the ﬁle title in Symbol/Number/Alphabet/Special order.

It sorts and displays the ﬁle by preference. You can change the ﬁle preference in the ﬁle list section using the Green button.

It sorts and shows ﬁles by latest date.

It sorts and shows ﬁles by earliest date.

It sorts the music ﬁle by artist in alphabetical.

It sorts the music ﬁle by album in alphabetical order.

It sorts music ﬁles by the genre.

It sorts music ﬁles by the mood. You can change the music mood information. It sorts and shows photo ﬁles by month. It sorts only by month (from January

to December) regardless of year. It sorts the recorded ﬁles by channel name.



   



 



  

 



Tools

[PC7790]BN68-02696D-00L04.indb 44 2010-03-26 오후 4:52:42

English

Recorded TV/Videos/Music/Photos Play Option menu

During playing a ﬁle, press the TOOLS button.

Category Operations Title You can move the other ﬁle directly. Repeat Mode You can play recorded TV, movie and music ﬁles repeatedly. Picture Size You can adjust the picture size for preference. Picture Setting You can adjust the picture setting (p. 17~23). Sound Setting You can adjust the sound setting (p. 23, 24, 25).

Subtitle Setting You can play the video ﬁle with Subtitle. This function only works if the

Audio You can enjoy video in one of supported languages as required. The function

Audio Description You can adjust the audio description (p. 24). Stop Slide Show /

Start Slide Show Slide Show Speed You can select the slide show speed during the slide show.

Slide Show Effect You can set variously the slide show effect. Background Music You can set and select background music when watching a slide show. Zoom You can zoom into images in full screen mode. Rotate You can rotate images in full screen mode. Home Background You can move the ﬁle to the Media Play desktop. Information You can see detailed information about the played ﬁle.

subtitles are the same ﬁle name as the video ﬁle.

is only enabled when stream-type ﬁles which support multiple audio formats are played.

You can start or stop a slide show.

Settings

Recorded TV

    

 



04 Advanced Features

Videos Music Photos

        



     

  

Using the Setup Menu

■ Background Setting: Select to display the background you want.

■ Cont. movie play help (Resume Play) (On / Off): Select to display the help pop-up message for continuous movie

playback.

■ Get the DivX® VOD registration code: Shows the registration code authorized for the TV. If you connect to the DivX web

site and register the registration code with a personal account, you can download VOD registration ﬁle. If you play the VOD registration using Media Play, the registration is completed.

✎

For more information on DivX® VOD, visit “www.DivX.com.”

■ Get the DivX® VOD deactivation code: When DivX® VOD is not registered, the registration deactivation code is

displayed. If you execute this function when DivX® VOD is registered, the current DivX® VOD registration is deactivated.

■ Information: Select to view information about the connected device.

English

[PC7790]BN68-02696D-00L04.indb 45 2010-03-26 오후 4:52:42

Advanced Features

(HDD)

Anynet+

(HDD)



Optical Cable

Home Theatre

HDMI Cable HDMI Cable

Anynet+ Device 1

Anynet+ Device

2, 3, 4

HDMI Cable

What is Anynet+?

Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung TV’s remote. The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your Samsung device has this feature, check if there is an Anynet+ logo on it.

To connect to Home Theatre

TV Rear Panel

1. Connect the HDMI IN (1(DVI), 2(ARC), 3 or 4) jack on the TV and the HDMI OUT jack of the corresponding Anynet+

device using an HDMI cable.

2. Connect the HDMI IN jack of the home theatre and the HDMI OUT jack of the corresponding Anynet+ device using an

HDMI cable.

✎

NOTE

Connect the Optical cable between the DIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input

on the Home Theatre. The ARC function enables digital output of sound using the HDMI IN 2(ARC) port and can only be operated when

the TV is connected to an audio receiver that supports the ARC function. When following the connection above, the Optical jack only outputs 2 channel audio. You will only hear sound from

the Home Theatre’s Front, Left and Right speakers and the subwoofer. If you want to hear 5.1 channel audio, connect the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / Satellite Box (i.e. Anynet Device 1 or 2) directly to the Amplifier or Home Theatre, not the TV.

Connect only one Home Theatre.

You can connect an Anynet+ device using the HDMI cable. Some HDMI cables may not support Anynet+ functions.

Anynet+ works when the AV device supporting Anynet+ is in the standby or on status.

Anynet+ supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.

English

[PC7790]BN68-02696D-00L04.indb 46 2010-03-26 오후 4:52:43

Anynet+ Menu

The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.

Anynet+ Menu Description

View TV Changes Anynet+ mode to TV broadcast mode.

Device List Shows the Anynet+ device list.

(device_name) MENU Shows the connected device menus. E.g. If a DVD recorder is connected, the disc menu of

(device_name) INFO Shows the play menu of the connected device. E.g. If a DVD recorder is connected, the

Recording: (*recorder) Starts recording immediately using the recorder. (This is only available for devices that

Stop Recording: (*recorder) Stops recording.

Receiver Sound is played through the receiver.

If more than one recording device is connected, they are displayed as (*recorder) and if only one recording device is connected, it will be represented as (*device_name).

the DVD recorder will appear.

play menu of the DVD recorder will appear.

support the recording function.)

 Setting Up Anynet+

■ Setup Anynet+ (HDMI-CEC) (Off / On): To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On.

✎

When the Anynet+ (HDMI-CEC) function is disabled, all the Anynet+ related operations are deactivated.

Auto Turn Off (No / Yes): Setting an Anynet+ Device to turn off automatically when the TV is turned off.

✎

The active source on the TV must be set to TV to use the Anynet+ function.

✎

Even if an external device is still recording, it may turn off.

04 Advanced Features

 Switching between Anynet+ Devices

1. Anynet+ devices connected to the TV are listed.

✎

If you cannot find a device you want, press the Red button to refresh the list.

2. Select a device and press the ENTER

✎

Only when you set Anynet+ (HDMI-CEC) to On in the Application menu, the Device List menu appears.

Switching to the selected device may take up to 2 minutes. You cannot cancel the operation during the switching

operation. If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet+ function.

Make sure to switch to an Anynet+ device by using the Device List.



button. You can switch to the selected device.

English

[PC7790]BN68-02696D-00L04.indb 47 2010-03-26 오후 4:52:43

Advanced Features

 Recording

You can make a recording of a TV Programme using a Samsung recorder.

1. Select Recording.

✎

When there are more than two recording devices

When multiple recording devices are connected, the recording devices are listed. Select one recording device in

the Device List.

✎

When the recording device is not displayed, select Device List and press the Red button to search devices.

2. Press the EXIT button to exit.

✎

You can record the source streams by selecting Recording: (device_name).

✎

Pressing the  (REC) button will record whatever you are currently watching. If you are watching video from another device, the video from the device is recorded.

✎

Before recording, check whether the antenna jack is properly connected to the recording device. To properly connect an antenna to a recording device, refer to the recording device’s users manual.

 Listening through a Receiver

You can listen to sound through a receiver (i.e Home Theatre) instead of the TV Speaker.

1. Select Receiver and set to On.

2. Press the EXIT button to exit.

✎

If your receiver supports audio only, it may not appear in the device list.

✎

The receiver will work when you have properly connected the optical in jack of the receiver to the

DIGITAL AUDIO OUT (OPTICAL) jack of the TV.

✎

When the receiver (i.e Home Theatre) is set to On, you can hear sound output from the TV’s Optical jack. When the TV is displaying a DTV (aerial) signal, the TV will send out 5.1 channel sound to the receiver. When the source is a digital component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from the receiver.

✎

NOTE

You can only control Anynet+ devices using the TV remote control, not the buttons on the TV.

The TV remote control may not work under certain conditions. If this occurs, reselect the Anynet+ device.

The Anynet+ functions do not operate with other manufacturers’ products.

Using the ARC function

You can listen to sound through a receiver connected HDMI cable without the need for a separate optical cable.

1. Select Receiver and set to On.

2. Press the EXIT button to exit.

✎

To use the ARC function, a receiver which supports the HDMI-CEC and ARC features must be connected to the

HDMI IN 2(ARC) port.

✎

To disable the ARC function, set the Receiver to Off. Even if the TV transmits the ARC signal continuously, the receiver will be blocked from receiving the signal.

English

[PC7790]BN68-02696D-00L04.indb 48 2010-03-26 오후 4:52:43

 Troubleshooting for Anynet+

Problem Possible Solution

Anynet+ does not work. • Check if the device is an Anynet+ device. The Anynet+ system supports Anynet+ devices only.

I want to start Anynet+. • Check if the Anynet+ device is properly connected to the TV and check if the Anynet+ (HDMI-CEC) is set to

I want to exit Anynet+. • Select View TV in the Anynet+ menu.

The message “Connecting to Anynet+ device...” appears on the screen.

The Anynet+ device does not play. • You cannot use the play function when Plug & Play (Initial setup) is in progress.

• Connect only one receiver (home theatre).

• Check if the Anynet+ device power cord is properly connected.

• Check the Anynet+ device’s Video/Audio/HDMI cable connections.

• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

• Check whether the TV remote control is in TV mode.

• Check whether it is Anynet+ exclusive remote control.

• Anynet+ doesn’t work in certain situations. (Searching channels, operating Media Play or Plug & Play (Initial

setup), etc.)

• When connecting or removing the HDMI cable, please make sure to search devices again or turn your TV off and on again.

• Check if the Anynet+ Function of Anynet+ device is set on.

On in the Anynet+ Setup menu.

• Press the TOOLS button to display the Anynet+ menu and select a menu you want.

• Press the SOURCE button on the TV remote control and select a device other than Anynet+ devices.

• Press P

• You cannot use the remote control when you are conﬁguring Anynet+ or switching to a view mode.

• Use the remote control when the Anynet+ setting or switching to view mode is complete.

/

tuner-embedded Anynet+ device is not connected.)

, and PRE-CH to change the TV mode. (Note that the channel button operates only when a

04 Advanced Features

The connected device is not displayed.

The TV Programme cannot be recorded.

The TV sound is not output through the receiver.

• Check whether or not the device supports Anynet+ functions.

• Check whether or not the HDMI cable is properly connected.

• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.

• Search Anynet+ devices again.

• You can connect an Anynet+ device using the HDMI cable only. Some HDMI cables may not support Anynet+ functions.

• If it is terminated by an abnormal situation such as disconnecting the HDMI cable or power cord or a power failure, please repeat the device scan.

• Check whether the antenna jack on the recording device is properly connected.

• Connect the optical cable between TV and the receiver.

• The ARC function enables digital output of sound using the HDMI IN 2(ARC) port and can only be operated when the TV is connected to an audio receiver that supports the ARC function.

English

[PC7790]BN68-02696D-00L04.indb 49 2010-03-26 오후 4:52:44

Advanced Features

 Getting Started with Internet@TV

Internet@TV

INTERNET

@TV

✎

NOTE

Configure the network settings before using Internet@TV . For more information, refer to “Network Connection”

Internet@TV brings useful and entertaining contents and services directly from the web to your TV.

Samsung Apps Settings

Recommended

My Applications

(p. 30). Unsupported fonts within the provider’s content will not display normally.

Slow responses and/or interruptions may occur, depending on your network conditions.

English may be only supported in application depending on region.

This feature is not available in some locations.

If you experience a problem using a application, please contact the content provider.

According to circumstances of the contents provider, an application’s updates or the application itself may be

discontinued. Depending on your country’s regulations, some applications may have limited service or not be supported.

Screen Display

Displays the current channel.

TV Screen:

Information:

Displays notices, new

applications, and

advertisements brought to

you by Samsung product

introductions.

Application service:

You can experience

various service by provided

samsung.

Samsung Apps

Internet@TV Settings:

Edit and conﬁ gure applications

and Internet@TV settings.

Settings

Recommended

My Applications

Login Mark as Favourite Sort by

Controls:

• Red ( Login ): To log in to Internet@TV .

• Green ( Mark as Favourite ): To mark the applications as a favourite.

• Blue ( Sort by ): To sort the applications.

•



Return : To return to the previous menu.

The colour buttons may work differently depending on the application.

✎

by Date 1/1



Return

Recommended Applications: Displays the recommended service by Samsung. You are not able to add or delete a service in this list.

Downloaded Applications: Displays the downloaded applications through the Samsung Apps.

by Date 1/1



Return

English

[PC7790]BN68-02696D-00L04.indb 50 2010-03-26 오후 4:52:45

Account Login

admin

For a application with multiple account, use ◄ and ► to access the different account.

User account :

Password :

Create [0~9] Enter PIN

✎

For a more enjoyable application experience, register and log in to your account.

✎

For instructions on creating an account, refer to

Settings → Internet@TV ID → Create.

1. Press the Red button in Internet@TV home page.

2. Select desired User account, then press the ENTER

button.

✎

If you want create account, press Red button; then create account OSD window appear.

3. Enter the Password.

✎

When login succeeds, User account will be displayed on the screen.



Cancel



 Setting up Internet@TV

Settings

Create IDs and conﬁgure Internet@TV settings from this screen. Highlight Settings using ▲ and ▼ buttons and press the ENTER



button.

Settings

▪ System setup

▪ Internet@TV ID

▪ Service Manager

▪ Properties

▪ Ticker Autorun : Off

▪ Channel Bound Service : Off

▪ Change the Service Lock password

▪ Reset



Return

■ System Setup Ticker Autorun (Off / On): Enable/disable ticker autorun

upon powering on the TV.

✎

The Ticker application provides useful News, Weather, and Stock Market information. The Ticker application on Internet@TV must be downloaded to use this feature.

✎

You must have Ticker application downloaded on

Internet@TV to use this feature.

Channel Bound Service (Off / On): Some channels

support applications as an Internet data service, allowing you to access the Internet service while watching TV.

✎

Only available if supported by the broadcaster.

Change the Service Lock password

✎

The default password set is “0-0-0-0.”

✎

If you forget the password, press the following sequence of remote control buttons to reset the password to “0-0-0-0”: POWER (off) → MUTE → 8 → 2 → 4 → POWER (on).

Reset: Resets Internet@TV settings to factory default settings.

■ Internet@TV ID You can use this menu when creating, deleting the

account. You can control your account including contents site’s account information.

✎

Account is only for internet@TV.

Create: Create an account and link it with desired applications.

✎

NOTE

Account will be made less than 10.

Maximum number of characters is 8.

Manager

– Service Site: Register login information for service

sites.

– Change Password: Change account password. – Delete: Delete the account.

■ Service Manager: Delete and lock applications installed to Internet@TV.

Lock: Lock the application.

✎

Accessing a locked application requires the password.

Delete: Delete the application.

■ Properties: Display information about Internet@TV. Use the Check the speed of your internet connection option to test your network connection.

04 Advanced Features

English

[PC7790]BN68-02696D-00L04.indb 51 2010-03-26 오후 4:52:46

Advanced Features

You Tube

 Using the Internet@TV service

Samsung Apps

Samsung Apps is a store for downloading applications to be

used on Samsung TV/AV equipment. Users can enjoy a variety of contents like videos, music,

photos, games, useful information etc. using the downloaded applications.

Additional applications will be available hereafter.

Samsung Apps

What’s New?

Video

Sports

Lifestyle

Information

Other

My Page

Help

✎

Using the colour buttons with the Samsung Apps.

Red (Login): To log in to the internet service.

Green (Thumbnail View): To change the view

mode.

Blue (Sort by): To sort the widgets by Featured,

Most downloaded, Most recent or Name.



Return: Moves to previous menu.

Featured Most downloaded Most recent Name

YouTube

TV store Test User002

Free



Return

Using the Samsung Apps by category

The following categories are available:

y What’s New?: Displays newly registered applications. y Video: Displays various video media such as movies, TV

shows and short length videos.

y Sports: Displays various sports media such as match

information, images and short length video.

y Lifestyle: Includes various lifestyle media services such

as music, personal photo management tools and social networking such as Facebook and Twitter.

y Information: Includes various information services such

as news, stocks and weather.

y Other: Includes other miscellaneous services. y My Page: My Page offers information about already

installed applications on the TV like detailed information, download contents etc. It can allows delete or lock the applications.

y Help: If you have questions about Internet@TV, check

this section ﬁrst.

[PC7790]BN68-02696D-00L04.indb 52 2010-03-26 오후 4:52:47

English

AllShare

AllShare™

3/7

 About AllShare

AllShare connects your TV, mobile phones and other

devices which are compatible through a network. On your TV, you can view call arrivals, SMS messages and schedules set on your mobile phones. In addition, you can play media contents including videos, photos and music saved on your mobile phones or the other devices (such as your PC) by controlling them on the TV via the network. Additionally, you can use your TV as a monitor for your mobile when browsing a web page.

✎

For more information, visit “www.samsung.com” or contact the Samsung call centre. Mobile devices may need additional software installation. For details, refer to each device’s user’s guide.

 Setting Up AllShare

Setup

■ Message (On / Off): Enables or disables the message

function (for call arrivals, SMS messages and schedules set on your mobile phones).

■ Media (On / Off): Enables or disables the media

function. When the media function is on, it plays videos, photos and music from a mobile phone or other device that supports AllShare.

■ ScreenShare (On / Off): Enables or disables the

ScreenShare function for using mobile phone as a remote control.

■ TV name: Sets the TV name so you can ﬁnd it easily on

a mobile device.

✎

If you select User Input, you can type on the TV using the OSK (On Screen Keyboard).

Setup

Messange : On

Media : On

Messange

Media

ScreenShare : On

TV name : Home TV

ScreenShare

Message / Media / ScreenShare

Shows a list of mobile phones or connected devices which have been set up with this TV for using the Message, Media, or ScreenShare function.

✎

The Media function is available in all mobile devices which support AllShare.

■ Allowed / Denied: Allows/Blocks the mobile phone.

■ Delete: Deletes the mobile phone from the list.

✎

This function only deletes the name of the mobile from the list. If the deleted mobile device is turned on or trys to connect to the TV, it may appear on the list again.

Using the Message Function

Using this function, you view call arrivals, SMS messages and schedules set on the mobile phone through the alarm window while watching TV.

✎

NOTE

To disable the alarm window, set Message to Off in

Setup of AllShare. If OK is selected, or if OK is not selected after the

message has appeared three times, the message will be deleted. The message is not deleted from the mobile phone.

The alarm window can be displayed while using

some applications such as Media Play etc. To view the contents of a message, switch to TV viewing mode.

When a message from an unknown mobile phone is

displayed, select the mobile phone on the message menu in AllShare and select Denied to block the phone.

Message View

If a new SMS message arrives while you are watching TV, the alarm window appears. If you click the OK button, the contents of the message are displayed.

✎

You can configure the viewing settings for SMS messages on your mobile phones. For the procedures, refer to the mobile phone manual.

✎

Some types of characters may be displayed as blank or broken characters.

04 Advanced Features



Select



Return



Exit

Setup



Return

[PC7790]BN68-02696D-00L04.indb 53 2010-03-26 오후 4:52:47

English

Advanced Features

Call Arrival Alarm

If a call arrives while you are watching TV, the alarm window appears.

Schedule Alarm

While you are watching TV, the alarm window appears to display the registered event.

✎

You can configure viewing settings for schedule contents on your mobile phones. For the procedures, refer to the mobile phone manual.

✎

Some special characters may be displayed as blank or broken characters.

Using the Media Function

An alarm window appears informing the user that the media contents (videos, photos, music) sent from a mobile phone will be displayed on your TV. The contents are played automatically 3 seconds after the alarm window appears. If you press the RETURN or EXIT button when the alarm window appears, the media contents are not played.

✎

NOTE

If the media function executes for the first time,

the warning popup windows appears. Press the

ENTER button to select Allow, then you can use

Media function on that device.

“Unknown Device 0” is requesting that the media le be allowed to play. If you wish to allow the media le to be played at your device, please press “Allow”, otherwise press “Deny”. You can also change the setting (or resetting) of this feature at “AllShare Setup”.

Warning: Please note that if your device is connected to unsecured or unfamiliar network, unwanted or inappropriate contents might be played. If you are not sure about the network's identity or content’s appropriateness, we strongly recommend that you do not “Allow” the request to play.

DenyAllow

To turn off the media contents transmission from

the mobile phone, set Media to Off in the AllShare setup.

Contents may not be played on your TV depending

on their resolution and format. The ENTER and ◄ / ► buttons may not work

depending on the type of media content. Using the mobile device, you can control the media

playing. For details, refer to each mobile’s user’s guide.

When you want to play media contents from

your PC, select the PC icon on the main display of AllShare. Then the TV’s Media Play menu automatically changes. For more detail information, refer to “Media Play” (p. 37).

Using ScreenShare Function

Screenshare displays the same web page as provide in mobile. Using ScreenShare, you can open the various contents saved in a mobile phone. For example, the image below displays an access page for contents from a mobile. You can read the mobile’s various ﬁles and view the phone book and calendar on the TV. Also, in phone book, you can make a call to other person, or can send to SMS.

✎

NOTE

In Samsung mobile, ScreenShare must be installed

and the supporting application must be executed; then you can use the ScreenShare function.

Available buttons on your remote control may vary

for each page. Doc Viewer can read files in doc format, but cannot

modify them. The screen display may differ depending on the

connected device.

My Mobile

Contacts Calendar Doc viewer



Select Return

Using your Samsung phone to control your TV Simply

Before you can use this feature, you must connect to a Samsung mobile phone that supports ScreenShare functions. When operating the TV with your mobile phone, only the POWER, supported.

✎

Even if you keep pressing down on a control button (channel or volume) on the mobile phone, the value will only go up or down by one unit.



, P/ and MUTE buttons are

English

[PC7790]BN68-02696D-00L04.indb 54 2010-03-26 오후 4:52:48

POWER

Other Information

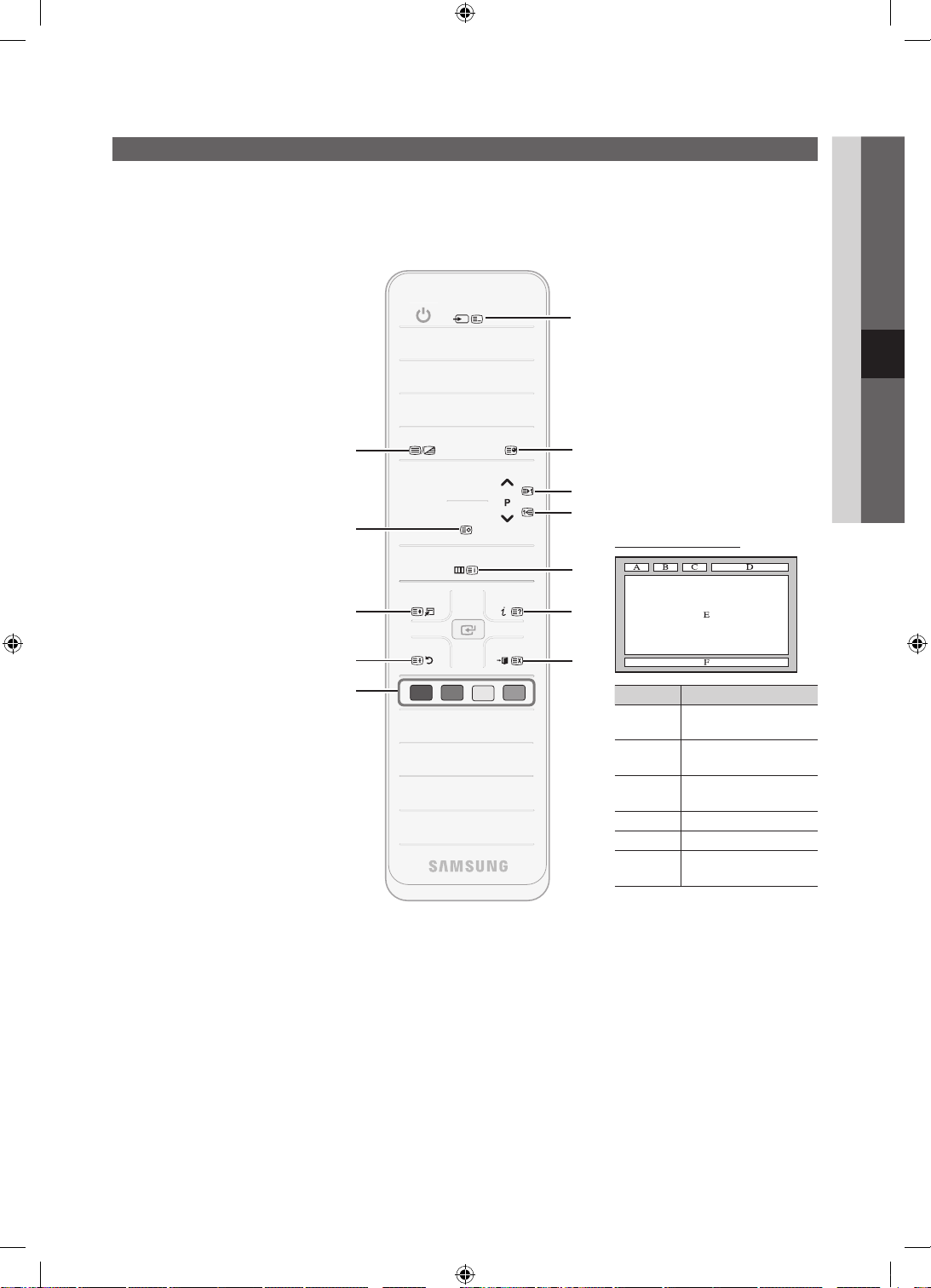

Analogue Channel Teletext Feature

The index page of the Teletext service gives you information on how to use the service. For Teletext information to be displayed correctly, channel reception must be stable. Otherwise, information may be missing or some pages may not be displayed.

✎

You can change Teletext pages by pressing the numeric buttons on the remote control.



(Teletext on/mix/off): Activates the Teletext mode for the current channel. Press the button twice to overlap the Teletext mode with the current broadcasting screen. Press it one more time to exit teletext.



(store): Stores the Teletext

pages.



(size): Displays the teletext

on the upper half of the screen in double-size. To move the text to the lower half of the screen, press it again. For normal display, press it once again.



(hold): Holds the display at

the current page, in the case that there are several secondary pages that follow automaticially. To undo, press it again.

Colour buttons (red, green, yellow,

blue): If the FASTEXT system is used by the broadcasting company, the different topics on a Teletext page are colour-coded and can be selected by pressing the coloured buttons. Press the colour corresponding to the topic of your choice. A new colourcoded page is displayed. Items can be selected in the same way. To display the previous or next page, press the corresponding coloured button.



(mode): Selects the Teletext

mode (LIST/ FLOF). If pressed during LIST mode,

switches the mode to List save mode. In List save mode, you can save a Teletext page into a list

using the





(store) button.

(sub-page): Displays the

available sub-page.

SOURCE

TTX/MIX

CH LIST

TOOLS

RETURN

A B C D

PRE-CH

INFO

EXIT



(page up): Displays the next

Teletext page.



(page down): Displays the

previous Teletext page.



(index): Displays the index

(contents) page at any time while

you are viewing Teletext.



(reveal): Displays the hidden

text (answers to quiz games, for

example). To display the normal



display to overlap with the current

8 9

screen, press it again.

(cancel): Shrinks the Teletext

Typical Teletext page

Part Contents

A Selected page

number.

B Broadcasting channel

identity.

C Current page number

or search indications.

D Date and time. E Text.

F Status information.

FASTEXT information.

broadcast.

05 Other Information

English

[PC7790]BN68-02696D-00L04.indb 55 2010-03-26 오후 4:52:48

Other Information

Assembling the Cables

Stand Type

Enclose the cables in the Cable Tie so that the cables are not visible through the transparent stand.

Wall-Mount Type

✎

Do not pull the cables too hard when arranging them. This may cause damage to the product’s connection terminals.

English

[PC7790]BN68-02696D-00L04.indb 56 2010-03-26 오후 4:52:50

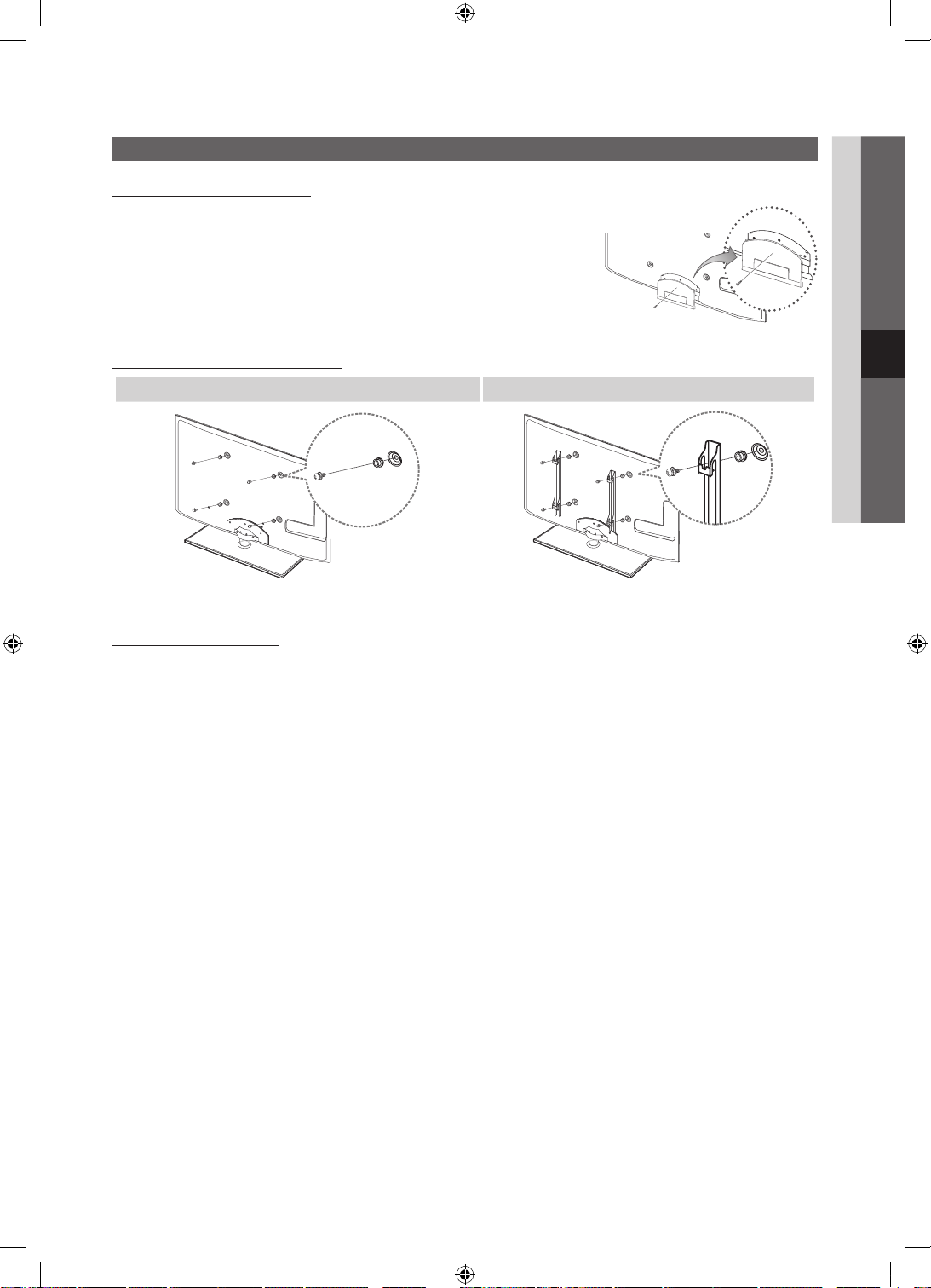

Installing the Wall Mount

Assembling the Blanking Bracket

When installing the TV onto a wall, attach the Blanking Bracket as shown.

Preparing before installing Wall-Mount

Case A. Installing the SAMSUNG Wall-Mount Case B. Installing another company’s Wall-Mount

05 Other Information

Blanking Bracket

To install a wall-mount, use the Holder-Ring 1.

Installing the Wall Mount Kit

The wall mount kit (sold separately) allows you to mount the TV on the wall. For detailed information on installing the wall mount, see the instructions provided with the wall mount. Contact a technician for

assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect to install the

TV on your own.

English

[PC7790]BN68-02696D-00L04.indb 57 2010-03-26 오후 4:52:51

Other Information

Wall Mount Kit Speciﬁcations (VESA)

✎

The wall mount kit is not supplied, but sold separately.

Install your wall mount on a solid wall perpendicular to the ﬂoor. When attaching to other building materials, please contact your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

✎

NOTE

Standard dimensions for wall mount kits are shown in the table below.

When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

Do not use screws that do not comply with the VESA standard screw specifications.

Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw

specifications. Screws that are too long may cause damage to the inside of the TV set. For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ

depending on the wall mount specifications. Do not fasten the screws that are too strongly; this may damage the product or cause the product to fall, leading to

personal injury. Samsung is not liable for these kinds of accidents. Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or

the consumer fails to follow the product installation instructions. Do not mount the TV at more than a 15 degree tilt.

Product Family inches

42~50 400 X 400

58~63 600 X 400

PDP -TV

✎

Unscrew the hole around before installing Wall-Mount on the wall.

70~79 800 X 400

80~ 1400 X 800

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to electric shock.

VESA Spec.

(A * B)

Standard Screw Quantity

M8 4

Securing the Installation Space

Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation. Failing to do so may result in ﬁre or a problem with the product due to an increase in the internal temperature of the product.

When using a stand or wall-mount, use parts provided by Samsung Electronics only.

✎

If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.

The appearance may differ depending on the product.

✎

Installation with a stand. Installation with a wall-mount.

10 cm

English

[PC7790]BN68-02696D-00L04.indb 58 2010-03-26 오후 4:52:52

Securing the TV to the wall

Caution: Pulling, pushing, or climbing onto the TV may cause the TV to fall. In particular, ensure that your children do not hang over or destabilize the TV; doing so may cause the TV to tip over, resulting in serious injuries or death. Follow all safety precautions provided in the included Safety Flyer. For added stability and safety, install the anti-fall device as follows.

 To Avoid the TV from Falling

1. Put the screws into the clamps and ﬁrmly fasten them onto the wall.

Conﬁrm that the screws have been ﬁrmly installed onto the wall.

✎

You may need additional material such as an anchor depending on the type of wall.

✎

Since the necessary clamps, screws, and string are not supplied, please purchase these additionally.

2. Remove the screws from the back centre of the TV, put the screws into

the clamps, and then fasten the screws onto the TV again.

✎

Screws may not be supplied with the product. In this case, please purchase the screws of the following specifications.

3. Connect the clamps ﬁxed onto the TV and the clamps ﬁxed onto the wall

with a strong cable and then tie the string tightly.

✎

NOTE

Install the TV near to the wall so that it does not fall backwards.

It is safe to connect the string so that the clamps fixed on the

wall are equal to or lower than the clamps fixed on the TV. Untie the string before moving the TV.

4. Verify all connections are properly secured. Periodically check

connections for any sign of fatigue for failure. If you have any doubt about the security of your connections, contact a professional installer.

05 Other Information

Wall

English

[PC7790]BN68-02696D-00L04.indb 59 2010-03-26 오후 4:52:52

Other Information

Troubleshooting

If you have any questions about the TV, ﬁrst refer to this list. If none of these troubleshooting tips apply, please visit “www. samsung.com,” then click on Support, or contact the call centre listed on the back-cover of this manual.

Issues Solutions and Explanations

Picture Quality First of all, please perform the Picture Test and conﬁrm that your TV is properly displaying test image.

The TV image does not look as good as it did in the store.

The picture is distorted: macro block error, small block, dots, pixelization

Colour is wrong or missing. • If you’re using a component connection, make sure the component cables are connected to the

There is poor colour or brightness. • Adjust the Picture options in the TV menu. (go to Picture mode / Colour / Brightness / Sharpness)

There is a dotted line on the edge of the screen.

The picture is black and white. • If you are using an AV composite input, connect the video cable (yellow) to the Green jack of

When changing channels, the picture freezes or is distorted or delayed.

Sound Quality First of all, please perform the Sound Test to conﬁrm that your TV audio is properly operating.

There is no sound or the sound is too low at maximum volume.

The picture is good but there is no sound. • Set the Speaker Select option to TV Speaker in the sound menu. (p. 24)

The speakers are making an inappropriate noise.

No Picture, No Video

The TV won’t turn on. • Make sure the AC power cord is securely plugged in to the wall outlet and the TV.

The TV turns off automatically. • Ensure the Sleep Timer is set to Off in the Setup menu. (p. 25)

(go to MENU - Support - Self Diagnosis - Picture Test) (p. 28) If the test image is properly displayed, the poor picture may caused by the source or signal.

• If you have an analogue cable/set top box, upgrade to a digital set top box. Use HDMI or Component cables to deliver HD (high deﬁnition) picture quality.

• Cable/Satellite subscribers: Try HD stations from the channel line up.

• Antenna connection: Try HD stations after performing Auto programme.

Many HD channels are up scaled from SD(Standard Deﬁnition) contents.

✎

• Adjust the Cable/Set top box video output resolution to 1080i or 720p.

• Make sure you are watching the TV at the minimum recommended distance based on the size and deﬁnition of the signal.

• Compression of video contents may cause picture distortion especially in fast moving pictures such as sports and action movies.

• Low signal level or bad quality can cause picture distortion. This is not a TV issue.

• Mobile phones used close to the TV (cca up to 1m) may cause noise in picture on analog and digital TV.

correct jacks. Incorrect or loose connections may cause colour problems or a blank screen.

(p. 17)

• Adjust Energy Saving option in the TV menu. (go to MENU - Picture - Eco Solution - Energy Saving) (p. 17)

• Try resetting the picture to view the default picture settings. (go to MENU - Picture - Picture Reset) (p. 23)

• If the picture size is set to Screen Fit, change it to 16:9. (p. 19)

• Change cable/set top box resolution.

component input 1 on the TV.

• If connected with a cable box, please try to reset the cable box. Reconnect the AC cord and wait until the cable box reboots. It may take up to 20 minutes.

• Set the output resolution of the cable box to 1080i or 720p.

(go to MENU - Support - Self Diagnosis - Sound Test) (p. 28) If the audio is OK, the sound problem may caused by the source or signal.

• Please check the volume the of external device connected to your TV.

• If you are using an external device, make sure the audio cables are connected to the correct audio input jacks on the TV.

• If you are using an external device, check the device’s audio output option (ex. you may need to change your cable box’s audio option to HDMI when you have a HDMI connected to your TV).

• If you are using a DVI to HDMI cable, a separate audio cable is required.

• If your TV has a headphone jack, make sure there is nothing plugged into it.

• Check the cable connections. Make sure a video cable is not connected to an audio input.

• For antenna or cable connections, check the signal strength. Low signal level may cause sound distortion.

• Make sure the wall outlet is working.

• Try pressing the POWER button on the TV to make sure the problem is not the remote. If the TV turns on, refer to “The remote control does not work” below.

• If your PC is connected to the TV, check your PC power settings.

• Make sure the AC power cord is plugged in securely to the wall outlet and the TV.

• When watching TV from an antenna or cable connection, the TV will turn off after 10 ~ 15 minutes if there is no signal.

English

[PC7790]BN68-02696D-00L04.indb 60 2010-03-26 오후 4:52:53

Issues Solutions and Explanations

There is no picture/Video. • Check cable connections (remove and reconnect all cables connected to the TV and external

RF(Cable/Antenna) Connection

The TV is not receiving all channels. • Make sure the Antenna cable is connected securely.

The picture is distorted: macro block error small block, dots, pixelization

PC Connection

A “Mode Not Supported” message appears.

“PC” is always shown on the source list, even if a PC is not connected.

The video is OK but there is no audio. • If you are using a HDMI connection, check the audio output setting on your PC.

Network Connection (Depending on Models)

Wireless network connection failed. • Samsung Wireless USB dongle is required to use a wireless network.

Recording / Timeshift

The USB device is not recognized or a

Device Format, Checking Device or Device Performance Test fails.

A message prompts me to format a USB device that has been working well.

The recording function does not work. • Check that a USB device is connected.

Timeshift Mode does not work. • Check that a USB device is connected.

A message indicates a performance test failure, and the recording and Timeshift Mode functions do not work.

A scheduled recording has failed. A scheduled recording is disabled for certain operations (formatting, performance test, error checking,

Several recording devices are connected but the TV stopped recording.

devices).

• Set your external devices’ (Cable/Set top Box, DVD, Blu-ray etc) video outputs to match the connections to the TV input. For example, if an external device’s output is HDMI, it should be connected to an HDMI input on the TV.

• Make sure your connected devices are powered on.

• Be sure to select the TV’s correct source by pressing the SOURCE button on the TV remote.

• Please try Plug & Play (Initial setup) to add available channels to the channel list. Go to MENU - Setup - Plug & Play (Initial setup) and wait for all available channels to be stored (p. 7).

• Verify the Antenna is positioned correctly.

• Compression of video contents may cause picture distortion, especially with fast moving pictures such as sports and action movies.

• A low signal can cause picture distortion. This is not a TV issue.

• Set your PC’s output resolution and frequency so they match the resolutions supported by the TV (p. 29).

• This is normal; “PC” is always shown on the source list, regardless of whether a PC is connected.

• Make sure the Network Connection is set to Wireless (p. 32).

• Make sure the TV is be connected to a wireless IP sharer (router).

• See the manual for the USB device to check that the USB device supports recording.

• If the USB device has a lock, ensure it is off.

• Check that the USB device can be formatted when connected to the PC. Connect the USB to the TV and format it. (Formatting may fail intermittently.)

• If a Device Performance Test or formatting failed, it means that there is a problem with the USB hardware or the performance of the USB hardware is too low.

• If the USB device has a lock, ensure it is off.

• Recover the USB device using the recovery function in Checking Device.

• Check that the channel is a recordable digital channel.

• If the signal is weak or does not exist, the recording function will automatically be closed.

• The TV will not record if the USB device has no free memory space. Check that this is not the case.

• Radio channels and analogue broadcasts are not supported.

• Data broadcast channels are not supported.

• If the signal is weak or does not exist, the Timeshift Mode function will automatically be closed.

• Timeshift Mode cannot be performed if the USB device has no free memory space. Check that this is not the case.

• These problems may occur if you use a low-capacity USB device that does not support recording.

• We recommend using the USB HDD.

deleting) that access the ﬁle system of a USB device.

• If there is no USB device connected, the TV will not record even if the scheduled time is reached.

• The TV will not record if the USB device has no free memory space. Check that this is not the case.

• If you record a channel locked with Parental lock, the PIN input window will appear when you try to play back the recording.

• If multiple recording devices are connected and the device set as Default Recording Device has no free memory space, the recording function will be closed. Attempt recording again. The device with the most free memory space will automatically be set as Default Recording Device and the TV will start recording.

05 Other Information

English

[PC7790]BN68-02696D-00L04.indb 61 2010-03-26 오후 4:52:53

Other Information

Issues Solutions and Explanations

Others

The picture won’t display in full screen. • HD channels will have black bars on either side of the screen when displaying up scaled SD (4:3)

The remote control does not work. • Replace the remote control batteries with the poles (+/–) in the right direction.

Plasma TV is making humming noise. • Plasma TVs typically make a soft humming sound. This is normal. It’s caused by the electrical charges

Image Retention (Burn In) Issue. • To minimize the possibility of screen burn, this unit is equipped with screen burn reduction technology.

The cable/set top box remote control doesn’t turn the TV on or off, or adjust the volume.

A “Mode Not Supported” message appears.

There is a plastic smell from the TV. • This smell is normal and will dissipate over time.

The TV Signal Information is unavailable in the Self Diagnostic Test menu.

The TV is tilted to the side. • Remove the base stand from the TV and reassemble it.

There are difﬁculties assembling the stand base.

The channel menu is greyed out. (unavailable)

Your settings are lost after 30 minutes or every time the TV is turned off.

You have intermittent loss of audio or video.

You see small particles when you look closely at the edge of the frame of the TV.

The PIP menu is not available. • PIP functionality is only available when you are using a HDMI, PC or components source (p. 27).

The message “Scramble signal” or “Weak Signal/No Signal” appears.

You turned the TV off 45 minutes ago, and it turned on again.

There are recurrent picture/sound issues. • Check and change the signal/source.

A reaction may occur between the rubber cushion pads on the base stand and the top ﬁnish of some furniture.

contents.

• Black bars on the top and bottom will appear during movies that have aspect ratios different from your TV.

• Adjust the picture size options on your external device or TV to full screen.

• Clean the sensor’s transmission window on the remote.

• Try pointing the remote directly at the TV from 5~6 feet away.

that are used to create the images on the screen.

• If the humming sound is loud, you may have set the brightness on the TV too high. Try setting the brightness lower.

• You can also have loud humming if the back of your Plasma TV is too close to a wall or other hard surface. Also try rerouting your connection cables.

• Improper installation of wall mount can create excessive noise.

Pixel Shift technology enables you to set picture movement up/ down (Vertical Line) and side to side (Horizontal Dot).

• Programme the Cable/Set top box remote control to operate the TV. Refer to the Cable/Set user manual for the SAMSUNG TV code.

• Check the supported resolution of the TV, and adjust the external device’s output resolution accordingly. Refer to the resolution settings on page 29 of this manual.

• This function is only available with digital channels from an Antenna / RF/Coax connection. (p. 28)

• Make sure the TV is placed on a ﬂat surface. It is necessary to use magnetized screw driver if you cannot remove the screws from the TV.

• The Channel menu is only available when the TV source is selected.

• If the TV is in the Store Demo mode, it will reset audio and picture settings every 30 minutes. Change the settings from Store Demo mode to Home Use mode in the Plug & Play (Initial setup) procedure. Press the SOURCE button to select TV mode, and go to MENU → Setup → Plug & Play (Initial setup) → ENTER

• Check the cable connections and reconnect them.

• Loss of audio or video can be caused by using overly rigid or thick cables. Make sure the cables are ﬂexible enough for long term use. If mounting the TV to the wall, we recommend using cables with 90 degree connectors.

• This is part of the product’s design and is not a defect.

• If you are using a CAM CARD (CI/CI+), check that it is installed into the common interface slot.

• If there is still a problem, pull the CAM CARD out of the TV and insert it into the slot again.

• It is normal. The TV operates the OTA (Over The Aerial) function itself to upgrade ﬁrmware downloaded whilst your watching TV.

• To prevent this, use felt pads on any surface of the TV that comes in direct contact with furniture.



(p. 7).

✎

Some of above pictures and functions are available at specific models only.

English

[PC7790]BN68-02696D-00L04.indb 62 2010-03-26 오후 4:52:54

 Licence

TheaterSound, SRS and the symbol are trademarks of SRS Labs, Inc. TheaterSound technology is incorporated under licence form SRS Lab, Inc.

Manufactured under licence from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories.

Manufactured under licence under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are registered trademarks. & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc. Product Includes software. © DTS, Inc. All Rights Reserved.

DivX Certiﬁed to play DivX video up to HD 1080p, including premium content.

ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an ofﬁcial DivX Certiﬁed device that plays DivX video. Visit www.divx.com for more information and software tools to convert your ﬁles into DivX video.

ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certiﬁed® device must be registered in order to play DivX Video-on-Demand (VOD) content.

To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD. Pat. 7,295,673;

7,460,688; 7,519,274

05 Other Information

GUIDE Plus+ Trademark / Licence / Patent Notice

GUIDE Plus+ is (1) a registered trademark or trademark of, (2) manufactured under licence from and (3) subject of various international patents and patent applications owned by, or licenced to, Gemstar-TV Guide International, Inc. and/or its related afﬁliates.

GUIDE Plus+ Legal Notice:

GEMSTAR-TV GUIDE INTERNATIONAL, INC. AND/OR ITS RELATED AFFILIATES ARE NOT IN ANY WAY LIABLE FOR THE ACCURACY OF THE PROGRAM SCHEDULE INFORMATION PROVIDED BY THE GUIDE PLUS+ SYSTEM. IN NO EVENT SHALL GEMSTAR-TV GUIDE INTERNATIONAL, INC. AND /OR ITS RELATED AFFILIATES BE LIABLE FOR ANY AMOUNTS REPRESENTING LOSS OF PROFITS, LOSS OF BUSINESS, OR INDIRECT, SPECIAL, OR CONSEQUENTIAL DAMAGES IN CONNECTION WITH THE PROVISION OR USE OF ANY INFORMATION, EQUIPMENT, OR SERVICES RELATING TO THE GUIDE PLUS+ SYSTEM.

Open Source Licence Notice

In the case of using open source software, Open Source Licences are available on the product menu. Open Source Licence Notice is written only English.

English

[PC7790]BN68-02696D-00L04.indb 63 2010-03-26 오후 4:52:55

Other Information

Speciﬁcations

Panel native Environmental Considerations

Operating Temperature Operating Humidity Storage Temperature Storage Humidity

TV System Analogue: B/G, D/K, L, I (Depending on your country selection)

Colour/Video System Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Sound System BG. OK NICAM. MPEGl HDMI IN 1 ~ 4 Video: 1080 24p, 1080p, 1080i, 720p 576p, 576i, 480p, 480i

Stand Swivel (Left / Right) -20˚ ~ 20˚ Model Name

Screen Size (Diagonal) 50 inches 63 inches

Sound (Output) 10 W X 2 15 W X 2

Dimensions (WxDxH) Body With stand

Weight Without Stand With Stand

✎

Design and specifications are subject to change without prior notice.

✎

For information about power supply, and more about power consumption, refer to the label attached to the product.

Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Audio: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits.

PS50C7790 PS63C7790

1211.0 X 35.9 X 749.0 mm

1211.0 X 227.0 X 808.5 mm

29.2 kg

24.5 kg

1920 x 1080 @ 60 Hz

10°C to 40°C (50°F to 104°F)

10% to 80%, non-condensing

-20°C to 45°C (-4°F to 113°F) 5% to 95%, non-condensing

Digital: DVB-T/DVB-C/DVB-S

Analogue audio input (HDMI IN1 only)

PC input (HDMI IN1 only)

1492.5 X 35.9 X 908.5 mm

1492.5 X 338.0 X 968.5 mm

44.6 kg 38 kg

English

[PC7790]BN68-02696D-00L04.indb 64 2010-03-26 오후 4:52:55

Index

05 Other Information

AllShare 53 Amplify 23 Antenna 14 Anynet+ 46 Auto Adjustment 23 Auto Volume 24

Background Music 45 Balance L/R 23 Basic View 44 Batteries 6 Black Tone 18 Blanking Bracket 57 Brightness 17

Cable Tie 4, 56 Change PIN 26 Channel Menu 14 Clock 25 Colour Tone 19 Component 9 Connecting to a PC 29 Connecting to an Audio Device 10

DIGITAL AUDIO OUT 10, 46

DivX® VOD 45 D-sub 29 Dynamic 17 Dynamic Contrast 18

Eco Sensor 17 Edit Name 11 Editing Channels 16 Energy Saving 17 Equalizer 23 External Speaker 24

Favourites Channel 14 Film Mode 19 Fine Tune 17 Flesh Tone 18 Frequency 14

HDMI 8, 46 Headphones 10 Home Theatre 10, 46

Installation Space 58 Internet@TV 50

Language 26 Licence 63 Lock 16

Media Play 37 Melody 27 Menu Transparency 27 Music 43

Navigate 12 Network Connection 30 Network Setup 31, 33

ON/OFF button 6

Optimal resolution 29

Password 51 Photos 43 Picture Size 19, 45 PIP (Picture in Picture) 27 Plug & Play 7 Power Indicator 5

Receiver 48 Recording 48 Remote Control 6 Repeat Mode 45 RGB Only Mode 18 Rotate 45

Select All 16 Self Diagnosis 28 Sharpness 17 Signal Information 28 Sleep Timer 25 Slide Show 43 Software Upgrade 28 Source List 11 Speaker Select 24 Speciﬁcations 64 Standby mode 5 Subtitle 26 Symbol 3

Timer 25 Title 44 Tools 3 Troubleshooting 60 TV Speaker 24

USB Drive 28, 37

VCR 9 Video Formats 41 Videos 41 Volume 5

Wall Mount 57 Warm 19 White Balance 18

English

[PC7790]BN68-02696D-00L04.indb 65 2010-03-26 오후 4:52:56

Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Hinweis zu Digitalfernsehen

1. Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und

MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen.

2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das

Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (Electric Programme Guide), VOD (Video On Demand) usw. in dieser Speziﬁkation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden.

3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Speziﬁkationen [Version August 2008] ein, aber es kann nicht garantiert

werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt.

4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für

solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.

5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen

Kabelfernsehanbietern möglicherweise nicht fehlerfrei verarbeiten.

6. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung.

Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden.

✎

Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt.

Benutzerhinweise

• Einbrennen von Standbildern

Lassen Sie Standbilder (z.B. von einem Videospiel) auf dem Plasmamonitor höchstens einige Minuten lang anzeigen, da das Bild anderenfalls einbrennen

kann. Das Einbrennen von Standbildern wird auch als “Bildkonservierung” bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern verringern (siehe Seite 17 dieses Handbuchs).

• Wärmeentwicklung auf der Oberseite des Plasmabildschirms

Die Oberseite des Produkts kann nach längerem Betrieb warm werden, da die Wärme aus dem Monitor über die Entlüftungsöffnung im oberen Teil des Geräts

abgeführt wird.

Dies ist normal und weist nicht auf einen Defekt oder eine Fehlfunktion des Geräts hin. Allerdings sollten Kinder von dem oberen Teil des Geräts ferngehalten werden.

• Das Gerät verursacht ein “knackendes” Geräusch.

Ein “knackendes” Geräusch entsteht, wenn das Gerätematerial sich aufgrund einer Änderung der Umgebung, wie z.B. Temperaturschwankungen oder

Änderung der Luftfeuchtigkeit, zusammenzieht oder ausdehnt. Das ist normal und stellt keinen Defekt des Geräts dar.

• Pixelfehler

Der Plasmabildschirm besitzt eine Bildﬂäche mit 2.360.000 (bei HD-Auﬂösung) bis 6.221.000 (bei Full-HD-Auﬂösung) Pixeln, für dessen Herstellung hoch

entwickelte Technologie eingesetzt wird. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildﬂäche zu sehen sein. Diese Pixelfehler haben keinen Einﬂuss auf die Geräteleistung.

• Vermeiden Sie den Betrieb des Plasmabildschirms bei Temperaturen unter 5°C.

• Ein Standbild, das zu lange angezeigt wird, kann zu einer bleibenden Beschädigung des Plasmabildschirms führen.

Der Betrieb des Plasmafernsehers im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Monitors Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Monitor verursacht werden. Durch die Wiedergabe einer DVD oder der Betrieb einer Spielkonsole kann es auf dem Bildschirm zu ähnlichen Effekten kommen. Schäden, die durch die o.g. Effekte verursacht wurden, fallen nicht unter die Garantie.

• Nachbilder auf dem Bildschirm.

Durch das Anzeigen der Standbilder von Videospielen oder vom PC über einen gewissen Zeitraum hinaus können partielle Nachbilder entstehen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder für einen längeren Zeitraum anzeigen möchten.

• Garantie Durch diese Garantie nicht abgedeckt sind Schäden, die durch Einbrennen von Bildern entstehen. Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt.

Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Korrekte Entsorgung der Batterien dieses Produkts (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

Deutsch

[PC7790]BN68-02696D-00L04.indb 2 2010-03-26 오후 4:52:56

Inhalt

Erste Schritte

Anschlüsse

Grundfunktionen

Erweiterte Funktionen

4 Zubehör 5 Bedienfeld 6 Fernbedienung 7 Verbinden mit einer Antenne 7 Plug & Play (Anfangseinstellung)

8 Anschließen an ein AV-Gerät 10 Anschließen an ein Audiogerät 11 Signalquellen wählen

12 Navigieren in den Menüs 12 Verwenden der INFO Taste

(Elektronische Programmzeitschrift) 12 Fernsehplanung 14 Kanalmenü 17 Bildmenü 23 Tonmenü 25 Einstellungsmenü 28 Unterstützungsmenü

29 Anschließen an einen PC 30 Netzwerkverbindung 37 Media Play 46 Anynet+ 50 Internet@TV 53 AllShare

DEUTSCH

Weitere Informationen



TOOLS

Diese Funktion können Sie durch

Drücken der Taste TOOLS auf der

Fernbedienung aufrufen.

55 Videotext für Analogkanäle 56 Verlegen der Kabel

Achten Sie auf das Symbol!

57 Anbringen der Wandhalterung 58 Absichern des Aufstellbereichs 59 Kensington-Schloss als Diebstahlsicherung 59 Befestigen des Fernsehgeräts an der Wand 60 Fehlerbehebung 64 Technische Daten 65 Index

Hinweis Zielwahltaste

Deutsch

[PC7790]BN68-02696D-00L04.indb 3 2010-03-26 오후 4:52:57

Erste Schritte

Zubehör

✎

Überprüfen Sie die Verpackung Ihres Plasmafernsehers auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

✎

Farbe und Form der Teile können sich je nach Modell unterscheiden.

✎

Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden.

y Fernbedienung und 2 Batterien (Typ AAA) y Garantiekarte / Sicherheitshinweise (nicht überall verfügbar)

(M4 X L12)

y Montagehalterung & Schraube (1 Stk.) y Haltering (4 Stk.) y Standfuß mit Kabelhalter

y Kabelbinder y Kabelhalter (3 Stk.) y Ferritkern (2 Stk.) y Ferritkern (2 Stk.)

y Komponentenadapter y AV-Adapter y SCART-Adapte (1 Stk.)

y Reinigungstuch y Bedienungsanleitung

Weitere Informationen ﬁnden Sie im Installationshandbuch für den Standfuß.

y Standfuß (1 Stk.) y Leitschiene (1 Stk.) y Schrauben (10 Stk.)

✎

Ferritkern: Mit dem Ferritkern werden die Kabel vor Störungen geschützt. Wenn Sie ein Kabel anschließen, öffnen Sie den Ferritkern und legen Sie ihn in der Nähe des Steckers mit einem deutlich hörbaren Klicken um das Kabel (siehe Abbildung).

✎

Die optimale Kabelverbindung ist bei diesem Gerät gewährleistet, wenn Sie Kabel mit den nachfolgend angegebenen Maßen verwenden.

y Maximaler Durchmesser - 14mm

Abstand zwischen dem Ferritkern und dem Ende des Kabels, das in das Fernsehgerät eingestseckt wird

5 Stk. (M4 X L12)

5 Stk. (M4 X L10)

y A : weniger als 50mm y B : weniger als 20mm

Deutsch

[PC7790]BN68-02696D-00L04.indb 4 2010-03-26 오후 4:52:59

Bedienfeld

✎

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

Netzanzeige Fernbedienungssensor

Lautsprecher

01 Erste Schritte

Netzanzeige Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt

Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.

SOURCE

MENU Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem







Standby-Modus

Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z.B. wenn Sie verreist sind). Eine kleine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zu ziehen.



(Netz)

anschließend. Im Standbymodus leuchtet die Anzeige permanent.

Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie diese Taste wie die ENTER auf der Fernbedienung verwenden.

Bildschirmmenü anzuzeigen. Einstellen der Lautstärke. Im Bildschirmmenü können Sie die

wie die Tasten ◄ und ► auf der Fernbedienung verwenden. Wechseln des Kanals. Im Bildschirmmenü können Sie die

wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden. Ein- und Ausschalten des Fernsehgeräts.





-Schaltﬂächen

Deutsch

[PC7790]BN68-02696D-00L04.indb 5 2010-03-26 오후 4:52:59

Erste Schritte

Fernbedienung

Anzeigen und Auswählen aller verfügbaren

Videosignalquellen (s. 11).

Ein- und Ausschalten des Fernsehgeräts.

Direkter Zugriff auf die Kanäle.

Umschalten zwischen „Videotext”, „Doppel”

oder „Mix”.

Einstellen der Lautstärke.

Das OSD-Menü wird geöffnet.

Anzeigen der Inhalte anzeigen mit

TV-Programm, 3D, Internet@TV,

Media Play und AllShare.

Hiermit können Sie häuﬁg verwendete

Funktionen schnell auswählen.

Auswählen von Optionen im Bildschirmmenü

und Ändern von Menüwerten.

Zurück zum vorherigen Menü.

POWER

TTX/MIX

CONTENT

TOOLS

RETURN

SOURCE

MUTE

CH LIST

ON/OFF

PRE-CH

GUIDE

INFO

EXIT

Hiermit wird die Beleuchtung der Fernbedienung ein- und ausgeschaltet. Wenn sie eingeschaltet ist, werden die Tasten beim Drücken kurz beleuchtet. (Wenn Sie die Fernbedienung mit angeschalteter Hintergrundbeleuchtung verwenden, verkürzt dies die Lebensdauer der Batterie.)

Zurück zum vorherigen Kanal.

Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten.

Wechseln des Kanals.

Anzeigen der Senderlisten auf dem Bildschirm (s. 14).

Anzeigen des elektronischen Programmführers (s. 12).

Anzeigen von Informationen auf dem Bildschirm

Schließen des Menüs.

Tasten in den Menüs Kanal-Manager, 3D,

Internet@TV, Media Play usw.

Verwenden Sie diese Tasten im Modus

Media Play und Anynet+ (HDMI-CEC)

(Die Taste  dient auch zum Steuern von

Aufnahmen auf Samsung-Rekordern, die über Anynet+(HDMI-CEC), Timeshift und

(s. 37, 46).

PVR verfügen.)

Einlegen von Batterien (Batteriegröße: AAA)

Deutsch

A B C D

MEDIA.P

INTERNET

@TV

P.SIZEAD

✎

HINWEIS

Setzen Sie die Fernbedienung bis zu einer Entfernung von

maximal 7 m ein. Helles Licht kann die Leistung der auf der Fernbedienung

verschlechtern. Vermeiden Sie Leuchtstoffröhren oder ein Neonschild in der Nähe der Fernbedienung.

Form und Farbe können sich je nach Modell unterscheiden.

SUBT.

MEDIA.P: Anzeigen von Media Play

(s. 37).

INTERNET@TV: Verbindung zu

verschiedenen Internetdiensten (s. 50).

3D: Einstellen des Videos, das mit dem

3D-Signal zur Verfügung gestellt wird

(s. 21).

AD: Ein- und Ausschalten der

Audiobeschreibungen (s. 24). Diese Funktion ist nicht überall verfügbar.

P.SIZE :Auswählen des Bildformats (s. 19). SUBT.: Anzeigen der digitalen Untertitel

(s. 26).

[PC7790]BN68-02696D-00L04.indb 6 2010-03-26 오후 4:53:00

Verbinden mit einer Antenne

POWER

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

✎

Voreinstellung: Anschließen ans Stromnetz und an die Fernsehantenne.

Satellitenantenne

01 Erste Schritte

ANT 2 IN

(

SATELLITE

ANT 1 IN

)

(

AIR/CABLE

)

oder

VHF/UHF-Antenne

Kabel

ANT OUT

Plug & Play (Anfangseinstellung)

Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie auf POWER. Plug & Play ist nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist.

✎

Um zum vorherigen Schritt zurückzukehren, drücken Sie die rote Taste.

Auswählen der Sprache

Auswählen von

Shop-Demo oder

Privatgebrauch

Wählen eines Landes

Auswählen einer Antenne

Auswählen eines Senders.

Einstellen des Uhrmodus Stellen Sie den Uhrmodus automatisch oder manuell ein.

Zeitzone

Anzeigen des

HD-Anschlussplan.

Gute Fernsehunterhaltung!

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER Wählen Sie die gewünschte Sprache des Bildschirmmenüs(OSD)

Drücken Sie die Taste ◄ oder ►, und drücken Sie dann auf die ENTER.

• Wählen Sie den Modus Privatgebrauch. Der Modus Shop-Demo ist für den Betrieb in

Einzelhandelsgeschäften bestimmt.

• Zurückstellen des Geräts von Shop-Demo auf Privatgebrauch (Standard): Drücken Sie die

Lautstärketaste am Fernsehgerät. Wenn das Menü Lautstärke angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt.

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER Wählen Sie das gewünschte Land.

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER. Wählen Sie Terrestrisch, Kabel oder Satellit.

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER. Wählen Sie einen Sendertyp zum Speichern aus. Wenn Sie den Sendertyp auf Kabel einstellen, können Sie den Sendern im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu ﬁnden Sie unter Kanal → Autom. Senderspeich. (s. 14).

Wenn zuerst Terrestrisch oder Cable gewählt werden: Nachdem alle Terrestrisch oder Kanal-Kanäle gespeichert

✎

wurden, wird der Schritt zum Speichern der Satellit Kanäle angezeigt. Wenn zuerst Satellit gewählt wird: Nachdem alle Satellit -Kanäle gespeichert wurden, wird der Schritt zum Speichern

✎

der Air oder Cable-Kanäle angezeigt. Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die ENTER.

✎

Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die ENTER Wählen Sie Ihre Zeitzone durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die Taste ENTER.

(je nach Land)

Die Verbindungsmethode für optimale HD-Bildqualität wird angezeigt.

Drücken Sie auf ENTER



So setzen Sie diese Funktion zurück

Wählen Sie Einstell. - Plug & Play (Anfangseinstellung). Geben Sie nun Ihre vierstellige PIN ein. Die Standard-PIN lautet “0-00-0”. Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern.

[PC7790]BN68-02696D-00L04.indb 7 2010-03-26 오후 4:53:01

Deutsch

Anschlüsse

R-AUDIO-L

Anschließen an ein AV-Gerät

Mit Hilfe eines HDMI oder HDMI/DVI-Kabels: HD-Anschluss (max. 1080p)

Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Kabelreceiver, Satellitenreceiver

DVD /

Blu-ray-Player

HDMI OUT

DVD /

Blu-ray-Player

Rot Weiß

✎

HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN

Eine Verbindung über HDMI/DVI-Kabel kann nur über den HDMI IN 1(DVI)-Anschluss erfolgen. Verwenden

Sie ein DVI/HDMI-Kabel oder einen DVI/HDMI-Adapter (DVI auf HDMI) für den DVI-Kabelanschluss und die

PC/DVI AUDIO IN-Anschlüsse für die Audioverbindung.

Wenn ein externes Gerät wie ein DVD- / Blu-ray-Player / Kabelreceiver / Satellitenreceiver mit Untertsützung

für HDMI-Versionen älter als 1,4 angeschlossen wird, funktioniert das Fernsehgerät möglicherweise nicht wie erwartet (z.B. kein Bild / kein Ton / störendes Flackern / falsche Farben).

Wenn nach dem Anschließen eines HDMI-Kabels keine Tonausgabe erfolgt, überprüfen Sie die HDMI-

Version des externen Geräts. Wenn Sie vermuten, dass die Version älter als 1,4 ist, wenden Sie sich an den Lieferanten des Geräts, um die HDMI-Version zu bestätigen und ein Upgrade anzufordern.

Samsung-Fwernsehgeräte unterstützen HDMI 1.4 (mit 3D und Audio-Rückkanal). Allerdings wird ARC (Audio-

Rückkanal) nur von HDMI IN 2(ARC) unterstützt.

– Wenn 3D-Autoansicht aktiviert Ein ist, werden manche Funktionen, wie z. B. Internet@TV deaktiviert.

Wenn dies ein Problem darstellt, deaktivieren 3D-Autoansicht oder 3D-Modus.

Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des Anschlusses und sie kann nur genutzt werden,

wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion unterstützt.

– Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann

nur genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARCFunktion unterstützt.

– Wenn als Signalquelle TV eingestellt ist, ermöglicht die ARC-Funktion die Tonausgabe über einen Receiver.

Die Tonsignale werden vom Fernseher über ein HDMI-Kabel an den Receiver übertragen, ohne dass ein gesondertes optisches Kabel benötigt wird.

Es wird empfohlen, ein zertifiziertes HDMI-Kabel zu erwerben. Andernfalls kann es passieren, dass der

Bildschirm leer bleibt oder ein Verbindungsfehler auftritt.

DVI OUT

AUDIO OUT

Deutsch

[PC7790]BN68-02696D-00L04.indb 8 2010-03-26 오후 4:53:01

Verwenden von Komponentenkabeln (bis 1080p), Audio/Video-Kabeln (nur 480i) oder Scartkabeln

Verfügbare Geräte: DVD-Player, Blu-ray-Player, Kabelreceiver, Satellitenreceiver, Videorekorder

02 Anschlüsse

DVD /

Blu-ray-Player

COMPONENT OUT

W R

PR PB Y

VCR / DVD

RGB

EXT

✎

Im Ext.-Modus unterstützt DTV Out nur MPEG SD-Video und -Audio.

✎

Um die beste Bildqualität zu erhalten, wird einen Komponentenverbindung über den A/V-Anschluss empfohlen.

RGB

RotRot WeißWeiß GelbRot Blau Grün

AUDIO OUT

R-AUDIO-L

Videorekorder

R-AUDIO-L

WRWR

VIDEO OUTAUDIO OUT

Deutsch

[PC7790]BN68-02696D-00L04.indb 9 2010-03-26 오후 4:53:02

Anschlüsse

Anschließen an ein Audiogerät

Mit einem Glasfaserkabel (digital) oder einem (analogen) Audiokabel oder dem Kopfhöreranschlusses

Verfügbare Geräte: Digital-Audiosystem, Verstärker, DVD-Heimkino

Digital-Audiosystem

OPTICAL

✎

DIGITAL AUDIO OUT (OPTICAL)

Wenn ein Digital Audio-System mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist,

reduzieren Sie die Lautstärke von Fernsehgerät und System. 5,1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5,1-Kanalton

unterstützt. Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton hören, der vom optischen

Ausgang des Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTVSignal empfängt, überträgt das Fernsehgerät 5,1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player / BluRay-Player / Kabelreceiver / Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5,1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD- / Blu-ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen.

✎

Kopfhörer  : Sie können Ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet.

Wenn Sie Kopfhörer an das Fernsehgerät anschließen, ist die Tonfunktion eingeschränkt.

Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt.

Deutsch

[PC7790]BN68-02696D-00L04.indb 10 2010-03-26 오후 4:53:02

ANSCHLÜSSE COMMON INTERFACE-STECKPLATZ

Um Bezahlsender zu sehen, müssen Sie eine „CI” oder „CI+”-Karte einsetzen.

y Wenn Sie keine „CI” oder „CI+”-Karte einsetzen, wird bei einigen

Kanälen die Meldung „Gestörtes Signal” angezeigt.

y Die Verbindungsinformationen mit Telefonnummer, Kennung

der „CI” oder „CI+”-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.

y Wenn die Kanalinformationskonﬁguration abgeschlossen ist, wird

die Meldung „Udating Completed” Aktualisierung abgeschlossen angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.

✎

HINWEIS

Sie können die „CI” oder „CI+”-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben.

Ziehen Sie die „CI” oder „CI+”-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten

beschädigt werden. Die Richtung, in der Sie die „CI” oder „CI+”-Karte einsetzen müssen, ist auf der Karte markiert.

Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.

„CI” oder „CI+”-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren

offiziellen Händler. Bei Problemen wenden Sie sich an den Dienstanbieter.

Setzen Sie eine „CI“ oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das

Bild gestört oder es fällt aus.

Wenn Sie über Satellit fernsehen, müssen Sie die „CI“ oder „CI+“-Karte für den terrestrischen und Kabelempfang

entfernen. Andernfalls ist das Bild gestört oder es fällt aus.

02 Anschlüsse

Signalquellen wählen

Quellen

Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z.B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist.

■ TV / Ext. / PC / AV / Component /

HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

✎

Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben.

✎

Ext. und PC bleiben immer aktiviert.

SOURCE

Name bearb.

■ VCR / DVD / Kabel-STB / Sat-STB / PVR-STB / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA:

Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.

✎

Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60Hz mit dem HDMI IN 1(DVI)-Anschluss verbunden wird, stellen Sie den Anschluss unter Name bearb. auf den DVI PC-Modus ein.

✎

Wenn Sie ein HDMI/DVI-Kabel mit dem

HDMI IN 1(DVI)-Anschluss verbinden, stellen

Sie den Anschluss unter Name bearb. auf den Modus DVI PC oder DVI-Geräte ein.

Deutsch

[PC7790]BN68-02696D-00L04.indb 11 2010-03-26 오후 4:53:03

Grundfunktionen

OWER

SOURCE

N/OFF

TTX/MIX

PRE-CH

GUIDE

CH LIS

MUTE

TOOLS

INFO

Navigieren in den Menüs

Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menü navigieren und verschiedene Funktionen auswählen und einstellen.

NTEN

RETURN

EXIT

1 ENTER / Richtungstaste: Cursor bewegen und

Elemente auswählen. Einstellungen bestätigen.

2 Taste RETURN: Zurück zum vorherigen Menü. 3 Taste MENU: Bildschirmmenü anzeigen. 4 Taste EXIT: Bildschirmmenü schließen.

Bedienung des Bildschirmmenüs(OSD)

Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menü variieren.



Das Hauptmenü mit seinen Optionen wird auf dem Bildschirm angezeigt:

Bild, Ton, Kanal, Einstell., Eingang, Anwendung, Unterstützung.

Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein Symbol.



Drücken Sie die ENTER, um das Untermenü anzuzeigen.

Wählen Sie durch Drücken der Tasten ▲ oder ▼ das gewünschte

2 3 4

▲ / ▼

ENTER

▲ / ▼

Untermenü.

◄ / ►

Wählen Sie durch Drücken der Tasten ◄ oder ► den Wert für ein bestimmtes Element. Die Methoden zum Anpassen der Werte im Bildschirmmenü können in Abhängigkeit vom jeweiligen Menü variieren.

ENTER



EXIT



Drücken Sie die ENTER, um die Konﬁguraton abzuschließen.

Drücken EXIT.

Verwenden der INFO Taste (Elektronische Programmzeitschrift)

Auf dem Bildschirm werden der aktuelle Kanal und bestimmte Audio/Video-Einstellungen angezeigt.

Die elektronische Programmführer zeigt entsprechend der Sendezeit für jeden Kanal tagesaktuelle Fernsehprogramminformation an.

y Blättern Sie mit ◄, ►, um Informationen

zu einem gewünschten Programm anzuzeigen, während Sie einen anderen Sender anzeigen.

y Blättern Sie mit ▲, ▼, um Informationen für andere

Kanäle anzuzeigen. Wenn Sie zum ausgewählten Sender wechseln möchten, drücken Sie auf die ENTER Taste.

DEF

DTV Air

Life On Venus Avenu e

Unclass ified

No Det aild Inform ation

18:00 ~ 6:00

INFO



18:11 Do. 6 Jan.

Ansehen Information

Fernsehplanung

TV-Programm

Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Mit Hilfe der von den Sendern zur Verfügung gestellten Programmpläne können Sie im Voraus Programme angeben, die Sie sehen möchten, so dass das Fernsehgerät zur angegebenen Zeit automatisch zum Kanal des gewählten Programms wechselt. Je nach Aktualität der Senderinformationen können Programmplätze leer oder veraltet sein.

Verwenden der Kanalansicht

TV-Programm

18:00 - 19:00 19:00 - 20:00

American Chopper

Programmes resume at 06:00 Home and... No Information QVC Selection No Information

)

Family Affairs

800 ﬁve

Kanalansicht - TV

Heute

27 28 800 24 16 6

DTV Air 800 five

Home and Away 18:00 - 18:30

Drama

Dani is devastated when scott makes clear his views on marriage...

Discovery DiscoveryH&L five price-drop.tv QVC R4DTT

Ansichts. +24 Std. CH-Modus Information  Seite

1 2 3 4 5 6

Tine Team

Fiv...

)

GUIDE

2:10 Di 1. Jun

Dark Angel



Ansehen

Deutsch

[PC7790]BN68-02696D-00L04.indb 12 2010-03-26 오후 4:53:04

Verwenden der Programmieransicht

800 800

2:10 Di 1. Jun

five five



Abbr.

TV-Programm

800 ﬁve

Programmieransicht

18:30

Heute

19:15

Heute

Family Affairs

) )

Dark Angel

Ansichts. Information

DTV Air 800 five

Family Affairs 18:00 - 18:30

Drama

Tanya confesses all to a stunned Babs. Conrad is anxious to hear...

1 4 6

1

Rot (Ansichts.): Anzeigen der Programme, die gerade

laufen oder demnächst anfangen.

2

Gelb (+24 Std.): Anzeigen der Programme, die nach

24 Stunden gesendet werden.

3

Blau (CH-Modus): Wählen Sie die Art der Kanäle aus,

die Sie im Fenster Kanalansicht anzeigen möchten.

– Der CH-Modus unterscheidet sich je nach

Antennensignal.

4 Information: Anzeigen von Details zum ausgewählten

Programm.

5



(Seite): Weiter zur nächsten oder vorherigen Seite.

6 Taste ENTER



– Wenn Sie ein laufende Programm auswählen, können

Sie es ansehen.

– Wenn Sie ein zukünftiges Programm auswählen,

können Sie es vormerken. Um die Programmierung abzubrechen, drücken Sie erneut auf die ENTER



und wählen Sie Programm. abbr..

Kanal-Manager

Mit diesem Menü können Sie Favoriten löschen oder einstellen und den Programmführer für digitale Sendungen verwenden. Wählen Sie im Fenster Sender, Eigene Kanäle, Satellit oder Vorgemerkt einen Sender.

Sender

Alle

TV Radio Daten/And. Kostenlos Verschlüsselt Gefunden

Satellit TV-Empfang Zoom Auswählen Sortieren  SeiteExtras

c 1 1futech 2 * 24ore.tv

15 abc1

3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk

5 Class News 4 Coming Soon 27 Discovery

■ Sender: Anzeigen der Senderliste anhand des Sendertyps.



Eigene Kanäle: Anzeigen der Gruppe des Senders.

■

Satellit: Anzeigen der Senderliste anhand des

Satellitensignals.

■

Scheduled: Anzeigen aller vorgemerkten

Programme.

✎

Verwenden der Farbtasten in Verbindung mit dem

Kanal-Manager

Rot (TV-Empfang): Wählen Sie abwechselnd

Terrestrisch, Kabel oder Satellit.

Grün (Zoom): Hiermit vergrößern oder verkleinern

Sie die Sendernummer.

Gelb (Auswählen): Markieren Sie die gewünschten

Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem Namen der gewählten Kanäle wird das Zeichen



angezeigt.

Blau (Sortieren): Ändern der Sortierung in der

Kanalliste (nach Kanalnamen oder Kanalnummer).



(Seite): Weiter zur nächsten oder vorherigen Seite.



(Extras): Hiermit zeigen Sie das Optionsmenü

Kanal-Manager an. (Der Inhalt des Menüs “Optionen” hängt von der jeweiligen Situation ab.)

Symbole zur Anzeige des Kanalstatus

Symbole Vorgang

Ein analoger Kanal.



Ein ausgewählter Sender.



Ein Kanal, der als Favorit eingestellt ist.



Ein Programm, das gerade gesendet wird.



Ein gesperrter Kanal.



Ein vorgemerktes Programm.



Programmführer-Typ (Samsung / Guide Plus+)

(je nach Land) Sie können den gewünschten Programmführer auswählen.

■ Samsung: Hiermit stellen Sie den von Samsung angebotenen Programmführer ein.

■ Guide Plus+: Hiermit stellen Sie den von Rovi International Solutions angebotenen Programmführer ein. Weitere Informationen ﬁnden Sie unter „www. europe.guideplus.com”.

03 Grundfunktionen

Deutsch

[PC7790]BN68-02696D-00L04.indb 13 2010-03-26 오후 4:53:06

Grundfunktionen

 Verwenden von Favoriten



Eigene Kanäle

(im Kanal-Manager) Hiermit zeigen Sie alle Favoritenkanäle an.

■ Eigene Kanäle bearbeiten

gewählten Sender zu der gewünschten Gruppe eigener Sender hinzufügen.

✎

Das Symbol „” wird angezeigt, und der Sender wird als Eigene Kanäle festgelegt.

1. Wählen Sie einen Kanal und drücken Sie die Taste

TOOLS.

2. Sie können einen Kanal der Gruppen 1, 2, 3 und 4

der eigenen Kanäle hinzufügen oder löschen.

Sie können eine oder mehrere Gruppen

auswählen.

3. Nachdem Sie die Einstellungen geändert haben, kann die Senderliste für jede Gruppe angezeigt werden in Eigene Kanäle.

Sender

Alle

TV Radio Daten/And. Kostenlos Verschlüsselt Gefunden

Satellit TV-Empfang Zoom Auswählen Sortieren  SeiteExtras



c 1 1futech 2 * 24ore.tv

15 abc1

3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk

5 Class News 4 Coming Soon 27 Discovery

: Sie können die

Eigene Kanäle bearbeiten

Sperren

Timeraufnahme Timer-Wdg. Kanalnr. bearbeiten Entfernen



Kanalmenü

 Zurücksetzen von Kanälen

TV-Empfang (Terrestrisch / Kabel / Satellit)

Ehe Ihr Fernseher beginnen kann, die verfügbaren Kanäle zu speichern, müssen Sie die Art der Signalquelle angeben, die an das Fernsehgerät angeschlossen ist (z.B.: Terrestrisch,

Kabel oder Satellit).

Land

Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.

■ Digitaler Sender: Sie können das Land für die digitalen

Sender ändern.

■ Analogsender: Sie können das Land für die analogen

Sender ändern.

Autom. Senderspeich.

Automatisches Suchen nach einem Kanal und Speichern im Fernsehgerät.

✎

Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

■ Antennentyp (Terrestrisch / Kabel / Satellit)



Speichern aus.

: Wählen Sie einen Antennentyp zum

Senderliste

Sie können alle gesuchten Kanäle anzeigen.

Deutsch

CH LIST

Bei Einstellung von Antennentyp auf Terrestrisch oder Kabel:

■ Sendertyp (Digital und Analog / Digital / Analog):

Wählen Sie einen Sendertyp zum Speichern aus. Bei Auswahl von Kabel → Digital und Analog oder

Digital: Wert für die Suche nach Kabelkanälen eingeben. Suchlaufmodus (Voll / Netzwerk / Schnell): Das

Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Fernsehgerät.

✎

Wenn Sie Schnell wählen, können Sie Netzwerk,

Netzwerkkennung, Frequenz, Modulation und Symbolrate durch Drücken der Taste auf der auf

der Fernbedienung manuell einstellen.

Netzwerk (Auto / Manuell): Auswählen der Einstellmethode für die Netzwerkkennung zwischen

Auto oder Manuell. Netzwerkkennung: Wenn das Netzwerk auf Manuell

eingestellt ist, können Sie die Netzwerkkennung mit den Zifferntasten eingeben.

Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich)

Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.

Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.

[PC7790]BN68-02696D-00L04.indb 14 2010-03-26 오후 4:53:07

Antennentyp ist auf Satellit eingestellt:

■ Sendertyp (Alle / TV / Radio): Wählen Sie einen

Sendertyp zum Speichern aus.

■ Satellit: Auswählen des Satelliten zum Durchsuchen.

■ Suchmodus (Alle Sender / Nur freie Sender):

Auswählen des Suchmodus für den gewählten Satelliten.

Sender manuell speichern

Manuelles Suchen nach einem Kanal und Speichern im Fernsehgerät.

✎

Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Bei Einstellung von Antennentyp auf Terrestrisch oder Kabel:

■ Digitaler Sender: Nach Abschluss des Suchlaufs

werden die Kanäle in der Kanalliste aktualisiert.

✎

Bei Auswahl von TV-Empfang →

Terrestrisch : Kanal, Frequenz, Bandbreite

✎

Bei Auswahl von TV-Empfang →

Kabel : Frequenz, Modulation, Symbolrate

■ Analogsender (Programm, Fernsehnorm, Tonsystem, Kanal, Suchen): Falls kein oder nur schlechter

Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus.

✎

Kanalmodus

P (Programm-Modus): Nach Abschluss der

Einstellungen sind die Sender lhrer Region unter den Programmplätzen P0 bis maximal P99 gespeichert. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen.

C (Terrestrische Kanäle) / S (Kabelkanäle): In diesen

beiden Modi können Sie Sender durch Eingabe der Nummer anwählen, die dem terrestischen Sender oder dem Kabelkanal zugeordnet ist.

Antennentyp ist auf Satellit eingestellt:

■ Satellit: Auswählen des Satelliten mit den Auf/Ab- Tasten.

■ Transponder: Auswählen des Transponders mit den Auf/Ab-Tasten.

■ Suchmodus (Alle Sender / Nur freie Sender): Auswählen der freien oder aller Kanäle zum Speichern.

■ Netzwerksuche (Deaktivieren / Aktivieren): Aktivieren/ Deaktivieren der Netzwerksuche mithilfe der Auf/AbTasten.

■ Signalqualität: Zeigen Sie den aktuellen Status des Sendesignals an.

✎

Die Informationen zu den Satelliten und ihren Transpondern hängen von den Sendebedingungen ab und können sich jederzeit ändern.

✎

Nach Abschluss der Einstellungen wechseln Sie zu Suchen, und drücken Sie die ENTER. Der Kanalsuchlauf wird gestartet.

Satellitensystem einrichten

Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. Die Option

Satellitensystem einrichten ist verfügbar, wenn TV-Empfang auf Satellit eingestellt ist. Ehe Sie Autom. Senderspeich. ausführen, nehmen Sie die

Einstellungen unter Satellitensystem einrichten vor. Dann wir die Kanalsuche normal durchgeführt.

■ Satellitenauswahl: Sie können die Satelliten für dieses

Fernsehgerät auswählen.

■ LNB-Versorgung (Ein / Aus): Aktivieren bzw.

Deaktivieren der Stromversorgung des LNB.

■ LNB-Einstellungen: Konﬁgurieren der Außenanlagen.

■ Satellit: Auswählen des Satelliten für den Empfang von

Digitalsendungen. Transponder: Auswählen eines Transponders aus der

Liste oder Hinzufügen eines neuen Transponders. DiSEqC-Modus: Auswählen des DiSEqC-Modus für

das gewählte LNB. Unterste LNB-Frequenz: Einstellen einer niedrigeren

LNB-Frequenz. Oberste LNB-Frequenz: Einstellen einer höheren LNB-

Frequenz. Trägerton 22 kHz (Aus / Ein / Auto): Auswählen eines

Trägertons mit 22 kHz je nach LNB-Typ. Bei einem universellen LNB wählen Sie Auto.

Signalqualität: Zeigen Sie den aktuellen Status des Sendesignals an.

■ Positionierereinstellungen: Konﬁgurieren des

Antennenpositionierers. Positionierer (Ein / Aus): Aktivieren oder Deaktivieren

der Positionssteuerung. Positioniertyp (USALS / DiSEqC 1.2): Umschalten

des Positionierertyps zwischen DiSEqC 1.2 und USALS (Universal Satellite Automatic Location System).

– Längengrad: Einstellen des Längengrads für den

eigenen Standort.

– Breitengrad: Einstellen des Breitengrads für den

eigenen Standort.

– SAT-Längengrad (benutzerdef.): Einstellen des

Längengrads für benutzerdeﬁnierte Satelliten.

Benutzermodus: Einstellen der Satellitenantenne auf die Positionen der verschiedenen Satelliten. Wenn Sie die aktuelle Position der Satellitenantenne für einen bestimmten Satelliten speichern, kann die Satellitenantenne in die deﬁnierte Position geschwenkt werden, wenn das Signal dieses Satelliten gewünscht wird.

– Satellit: Auswählen des Satelliten, um dessen

Position einzustellen.

– Transponder: Auswählen eines Transponders für den

Signalempfang aus der Liste.

– Bewegungsmodus: Auswählen des

Bewegungsmodus: Schritte oder kontinuierlich.

– Schrittweite: Einstellen der Schrittweite für

die Antennendrehung in Winkelgrad. Die Schrittweite können Sie nur einstellen, wenn der Bewegungsmodus auf Schritt eingestellt ist.

Deutsch

03 Grundfunktionen

[PC7790]BN68-02696D-00L04.indb 15 2010-03-26 오후 4:53:07

Grundfunktionen

– Zu gespeicherter Pos. wechseln: Schwenken der

Antenne zur gespeicherten Satellitenpositionen.

– Antennenposition: Einstellen und Speichern der

Antennenposition des gewählten Satelliten.

– Aktuelle Position speichern: Speichern der aktuellen

Position als gewähltes Positionierlimit.

– Signalqualität: Zeigen Sie den aktuellen Status des

Sendesignals an.

Installationsmodus: Einstellen der Begrenzungen für den Bewegungsumfang der Satellitenantenne oder Zurücksetzen der Position. Allgemein wird diese Funktion vom Installateur verwendet.

– Endposition (Ost / West): Auswählen der Richtung

für die Positionierergrenze.

– Antennenposition: Einstellen und Speichern der

Antennenposition des gewählten Satelliten.

– Aktuelle Position speichern: Speichern der aktuellen

Position als Positionierergrenze.

– Position neu einstellen: Bewegen der Antenne in die

Bezugsposition.

– Neue Positionergrenze: Zulassen, dass die Antenne

über den gesamten Schwenkbereich gedreht werden kann.

■ Alle Einstellungen zurücksetzen (OK / Abbr.): Die Stelliteneinstellungen werden auf die Werkseinstellungen zurückgesetzt.

 Bearbeiten von Kanälen

Optionsmenü Kanal-Manager (im Kanal-Manager)

1. Wählen Sie einen Kanal und drücken Sie die Taste

TOOLS.

2. Bearbeiten Sie den Namen oder die Nummer des Kanals mit den Menübefehlen Sendernamen bearbeiten oder Kanalnr. bearbeiten.

■ Sendernamen bearbeiten (nur Analogkanäle): Weisen

Sie einen Kanalnamen Ihrer Wahl zu.

■ Kanalnr. bearbeiten (nur Digitalkanäle): Bearbeiten Sie die

Nummer durch Drücken der gewünschten Zifferntasten.

 Weitere Funktionen

Suchoptionen für Kabel

(je nach Land) Einstellen weiterer Suchoptionen für die Kanalsuche im

Kabelnetz (z. B. Frequenz oder Symbolrate).

■ Startfrequenz / Stoppfrequenz: Einstellen der Start-

und Stoppfrequenz (je nach Land unterschiedlich)

■ Symbolrate: Hiermit zeigen Sie die verfügbaren

Symbolraten an.

■ Modulation: Hiermit zeigen Sie die verfügbaren

Modulationswerte an.

Kanal-Manager

Optionsmenü Kanal-Manager

Stellen Sie den Kanal mit den Menübefehlen im

Kanal-Manager ein (Sperren / Freigabe, Timer-Wdg., Timer-Aufnahme, Sortieren, Neu sortieren, Entfernen, Alle wählen / Alle abwählen). Der Inhalt des Optionsmenüs

hängt vom jeweiligen Kanalstatus ab.

1. Wählen Sie einen Kanal und drücken Sie die Taste

TOOLS.

2. Wählen Sie eine Funktion aus, und ändern Sie deren

Einstellungen.

■ Sperren / Freigabe: Sie können einen Kanal sperren,

sodass er nicht ausgewählt und angezeigt werden kann.

✎

HINWEIS

Diese Funktion ist nur verfügbar, wenn die

Kindersicherung aktiviert ist Ein. Der Eingabefenster für die PIN wird geöffnet.

Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0”. Ändern Sie die PIN mit der Option PIN ändern.

■ Timer-Wdg.: Sie können einen Kanal einstellen, der bei

Erreichen einer bestimmten Zeit automatisch angezeigt wird. Um diese Funktion verwenden zu können, müssen Sie zuerst die aktuelle Uhrzeit einstellen.

✎

Wenn Sie im Kanal-Manager einen digitalen Kanal gewählt haben und die Taste ► drücken, wird das digitale Programm angezeigt.

■ Timer-Aufnahme (nur Digitalkanäle): Hiermit können Sie

ein Programm aufnehmen, das gerade gesendet wird, oder die Aufnahme eines später gesendeten Programms vormerken.

✎

Es muss ein USB-Gerät mit mindestens 4 GB Speicher an das Fernsehgerät angeschlossen sein.

✎

USB-Speichergeräte können erst dann für Aufnahmen verwendet werden, nachdem der Geräte-Leistungstest durchgeführt wurde.

✎

Bei einer USB-Festplatte mit mehr als 5400 U/min

✎

Bei einem USB-Stick (Typ USB 2.0 und SLC). (Mindestkapazität des USB-Sticks von 2GB.)

■ Sortieren (nur Analogkanäle): Mit diesem Vorgang

können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.

■ Neu sortieren (sofern TV-Empfang auf Satellit eingestellt

wurde): Sortieren des Kanal-Managers in numerischer Reihenfolge.

■ Entfernen: Sie können Kanäle löschen, damit nur die

gewünschten Kanäle angezeigt werden.

■ Alle wählen / Alle abwählen: Wählen Sie alle Kanäle

aus oder deaktivieren Sie alle im Kanal-Manager ausgewählten Kanäle.

Deutsch

[PC7790]BN68-02696D-00L04.indb 16 2010-03-26 오후 4:53:08

Programmiert

(im Kanal-Manager) Mit dieser Menüoption können Sie eine vorgemerkte

Sendung anzeigen, ändern oder löschen.

■ Info ändern: Mit dieser Menüoption können Sie die

Vormerkung einer Sendung ändern.

■ Programmierung abbrechen: Mit dieser Menüoption

können Sie die Vormerkrung einer Sendung stornieren.

■ Information: Anzeigen einer vorgemerkten Sendung.

(Sie können auch die Vormerkinformationen auswählen).

■ Alle wählen / Alle abwählen: Wählen oder Abwählen

aller vorgemerkten Programme.

Listenübertr. abbrechen

Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. Importieren oder Exportieren der Kanaltabelle. Schließen Sie einen USB-Speicher an, um diese Funktion zu verwenden.

■ Von USB importieren: Importieren der Kanalliste vom

USB-Speicher.

■ Auf USB exportieren: Exportieren der Kanalliste auf den

USB-Speicher: Diese Funktion ist verfügbar, wenn ein USB-Speicher angeschlossen ist.

Feinabstimmung

(nur analoge Kanäle) Wenn das Signal schwach oder gestört ist, können Sie die

Feinabstimmung manuell vornehmen.

✎

Fein abgestimmte Kanäle sind mit einem Sternchen markiert „*”.

✎

Wählen Sie Zurückset., wenn Sie die Feinabstimmung zurücksetzen möchten.

Bildmenü

 Ändern des voreingestellten Bildmodus

Modus

Wählen Sie Ihren bevorzugten Bildtyp aus.



■ Dynamisch : Für helle Zimmer geeignet.

■ Standard: Für normale Umgebungen geeignet.

■ Entspannen: Für geringe Augenbelastung geeignet.

✎

Entspannen ist im PC-Modus nicht verfügbar.

■ Film: Geeignet für ds Anzeigen von Filmen in einem

abgedunkelten Zimmer.

 Anpassen der Bildeinstellungen

Zellhelligkeit / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität:

✎

HINWEIS

Im Modus TV, Ext., AV des PAL-Systems steht die

Funktion Farbton (G/R) nicht zur Verfügung. Im PC-Modus können Sie nur Zellhelligkeit,

Kontrast und Helligkeit einstellen. Sie können die Einstellungen für jedes externe Gerät

festlegen und speichern, das an das Fernsehgerät angeschlossen ist.

 Möglichkeiten zum Sparen

Öko-Lösung

■ Energiesparmod. (Aus / Gering / Mittel / Hoch / Bild aus / Auto)

Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie Bild aus wählen, wird der Bildschirm abgeschaltet, aber der Ton bleibt an. Drücken Sie eine beliebige Taste außer der Lautstärketaste, um den Bildschirm wieder anzuschalten. Es dauert etwa 4 Sekunden, bis die Anzeige wieder eingeschaltet Wird. Bis dahin sehen Sie nur ein verzerrtes Bild.

■ Öko-Sensor (Aus / Ein): Um noch mehr Energie zu sparen; werden die Bildeinstellungen automatisch an die Lichtverhältnisse im Zimmer angepasst.

✎

Wenn Sie Zellhelligkeit einstellen, wird der

Öko-Sensor deaktiviert Aus.

Min. Zellhell.: Wenn der Öko-Sensor aktiviert Ein ist,

können Sie die minimale Bildhelligkeit manuell einstellen.

✎

Wenn Öko-Sensor aktiviert ist Ein, kann sich die Helligkeit der Anzeige je nach Helligkeit der Umgebung ändern (etwas heller oder dunkler werden).

■ Kein Sig. Standby (Aus/ 15 min. / 30 min. / 60 min.): Um unnötigen Energieverbrauch zu verhindern, stellen Sie ein, wie lange das Fernsehgerät angeschaltet bleiben soll, wenn es kein Signal empfängt.

✎

Deaktiviert, wenn der PC im Stromsparmodus läuft.



: Mit dieser Funktion stellen

03 Grundfunktionen

Deutsch

[PC7790]BN68-02696D-00L04.indb 17 2010-03-26 오후 4:53:08

Grundfunktionen

 Ändern der Bildoptionen

Erweiterte Einstellungen

(verfügbar nur im Modus Standard / Film) Sie können verschiedene Detaileinstellungen für Ihren

Fernseher vornehmen, unter anderem für Farbe und Kontrast.

✎

Im PC-Modus können Sie nur Optimalkontrast, Gamma und Weißabgleich einstellen.

Erweiterte Einstellungen

Schwarzton : Aus ►

Optimalkontrast : Mittel

Gamma : 0

Expertenmuster : Aus

Nur RGB-Modus : Aus

Farbraum : Nativ

Weißabgleich

▼



Verschieben



Eingabe



Zurück

■ Schwarzton (Aus / Dunkel / Dunkler / Max. dunkel):

Wählen Sie den Schwarzwert aus, um die Bildschirmtiefe einzustellen.

■ Optimalkontrast (Aus / Gering / Mittel / Hoch): Stellen

Sie den Bildkontrast ein.

■ Gamma: Einstellen der Intensität der Primärfarbe.

■ Expertenmuster (Aus / Muster 1 / Muster 2): Durch Ausführen der Expertenmuster kann das Bild ohne einen Generator oder Filter kalibriert werden. Wenn das Bildschirmenü verschwindet oder ein anderes Menü als Bild geöffnet wird, ist die Kalibrierung gespeichert und das Fenster Expertenmuster wird geschlossen. Es dauert etwa 4 Sekunden, bis die Anzeige wieder eingeschaltet Wird. Bis dahin sehen Sie nur ein verzerrtes Bild.

✎

Solange Expertenmuster ausgeführt wird, erfolgt keine Tonausgabe.

✎

Nur verfügbar im Modus DTV, Component und HDMI.

■ Nur RGB-Modus (Aus / Rot / Grün / Blau): Sie können die Farbe oder den Farbton (G/R) der Bildanteile Rot, Grün oder Blau von einem externen Gerät (DVD-Player, Heimkinosystem usw.) einstellen.

■ Farbraum (Auto / Nativ / Benutzerdef.): Stellen

Sie den Bereich der Farben ein, aus denen das Bild erstellt wird. Wenn Sie Farbe, Rot, Grün, Blau und Zurückset. anpassen möchten, stellen Sie Farbraum auf Benutzerdef. ein.

■ Weißabgleich: Einstellen der Farbtemperatur für ein

natürlicheres Bild. R-Offset / G-Offset / B-Offset: Einstellen der

Dunkelheit jeder Farbe (Rot, Grün und Blau). R-Gain / G-Gain / B-Gain : Sie können die Helligkeit

jeder Farbe (Rot, Grün und Blau) einstellen. Zurückset.: Hiermit setzen Sie den Weißabgleich auf

die Standardwerte zurück.

■ 10 P Weißabgleich (Aus / Ein): Steuern des

Weißabgleichs in 10-PunktS-Schritten durch Einstellen der Helligkeit des roten, grünen und blauen Signals.

✎

Diese Funktion ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Komponente eingestellt ist.

✎

Manche USB-Geräte unterstützen diese Funktion möglicherweise nicht.

Intervall: Wählen Sie die Einstellintervall. Rot: Einstellen des Rotpegels. Grün: Einstellen des Grünpegels. Blau: Einstellen des Blaupegels. Zurückset.: ZUrücksetzen von 10 P Weißabgleich auf

die Standardwerte zurück.

■ Hautton: Betonen des Rosaanteils im „Hautton”.

■ Kantenglättung (Aus / Ein): Hervorheben von

Objektbegrenzungen.

■ xvYCC (Aus / Ein): Durch Aktivieren des xvYCC-Modus

vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen auf einem externen Gerät (z.B. DVD-Player), das an den HDMI- oder Component INEingang angeschlossen ist.

✎

Diese Funktion ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Komponente eingestellt ist.

✎

Manche USB-Geräte unterstützen diese Funktion möglicherweise nicht.

Deutsch

[PC7790]BN68-02696D-00L04.indb 18 2010-03-26 오후 4:53:08

Bildoptionen

✎

PC-Modus können Sie nur Farbtemp., Größe und Einbrennschutz einstellen.

Bildoptionen

Farbtemp. : Normal ►

Größe : Autom. Breit

Bildschirmmodus : 16:9

Digit. Rauschlter : Auto

MPEG-Rauschlter : Auto

HDMI-Schwarzp. : Normal

Filmmodus : Aus

▼



Verschieben



Eingabe



Zurück

■ Farbtemp. (Kalt / Normal / Warm1 / Warm2)

✎

Warm1 oder Warm2 werden nur aktiviert, wenn der Bildmodus auf Dynamisch eingestellt ist.

✎

Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an das Fernsehgerät angeschlossen haben

■ Größe: Möglicherweise verfügt auch Ihr Kabel-/Satellitenreceiver über eigene Bildschirmformate. Allerdings empfehlen wir dringend, dass Sie die meiste Zeit den 16:9-Modus verwenden.

Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein.

16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen einzustellen.

Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.

✎

Einstellen der Position mit den Tasten ▲, ▼.

Zoom: Vergrößern des 16:9-Breitbilds auf die volle Bildschirmhöhe.

✎

Einstellen der Position oder Größe mit den Tasten ▲, ▼.

4:3: Dies ist die Standardeinstellung zum Anzeigen von Filmen und herkömmlichen Fernsehsendungen.

✎

Verwenden Sie nicht über längere Zeit hinweg das 4:3-Format. Spuren der links, rechts und in der Mitte angezeigten Rahmen können zum Einbrennen von Bildern (Einbrennen) führen, was nicht von der Garantie abgedeckt ist.

Bildschirmanp.: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p) oder Komponentensignalen (1080i/1080p) vollständig und ohne Beschneidung angezeigt.

✎

HINWEIS

Wenn im PIP-Modus der Modus Doppel (, )

eingestellt wurde, können Sie die Bildgröße nicht verändern.

Je nach Signalquelle können die Bildgrößenoptionen

variieren. Die verfügbaren Elemente können in Abhängigkeit

vom ausgewählten Modus variieren.

P.SIZE

Im PC-Modus können nur die Modi 16:9 und 4:3

eingestellt werden. Sie können die Einstellungen für jedes externe Gerät

einstellen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.

Nach Auswahl von Bildschirmanp. im Modus HDMI

(1080i / 1080p) oder Component (1080i / 1080p): Einstellen der Position oder Größe mit den Tasten ▲, ▼, ◄, ►.

Wenn Sie die Funktion Bildschirmanp. zusammen

mit einem HDMI 720p-Signal verwenden, wird eine Zeile wie bei Overscan oben, unten, links und rechts abgeschnitten.

■ Bildschirmmodus (16:9 / Breitenzoom / Zoom / 4:3): Verfügbar nur, wenn die Bildgröße auf Autom. Breit eingestellt ist. Sie können die gewünschte Bildgröße beim 4:3-Breitbilddienst oder der Originalgröße bestimmen. Für jedes Europäische Land ist eine andere Bildgröße erforderlich.

✎

Diese Funktion ist im PC-, Komponenten- oder HDMI-Modus nicht verfügbar.

■ Digit. Rauschﬁlter (Aus / Gering / Mittel / Hoch / Auto / Autovisualisierung): Wenn das Sendesignal schwach ist, können statisches Rauschen und Geisterbilder erscheinen. Wählen Sie diejenige der Optionen, bei der das beste Bild angezeigt wird.

Autovisualisierung: Beim Wechseln von Analogkanälen werden die Stärke des aktuellen Signals anzeigt und der Rauschﬁlter der Anzeige festgelegt.

✎

Nur für Analogkanäle verfügbar.

■ MPEG-Rauschﬁlter (Aus / Gering / Mittel / Hoch / Auto): Reduziert das MPEG-Rauschen, um besserte Bildqualität zu ermöglichen.

■ HDMI-Schwarzp. (Normal / Gering): Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

✎

Nur im HDMI-Modus (RGB-Signale) verfügbar.

■ Filmmodus (Aus / Auto1 / Auto2 / Cinema Smooth): Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann.

✎

Damit Cinema Smooth verwendet werden kann, muss ein HDMI-Signal mit 1080p bei 24 Hz anliegen.

✎

Verfügbar bei TV, AV, COMPONENT (480i / 1080i) und HDMI (480i / 1080i).

■ Motion Judder Canceller (Aus / Standard / Glätten / Demo): Beseitigt das Verschwimmen schneller Szenen mit viel Bewegung und sorgt für ein klareres Bild.

✎

Wenn Motion Judder Canceller auf Demo eingestellt ist, können Sie den Unterschied zwischen aktivierter und deaktivierter Funktion darstellen.

Deutsch

03 Grundfunktionen

[PC7790]BN68-02696D-00L04.indb 19 2010-03-26 오후 4:53:09

Grundfunktionen

■ Einbrennschutz: Dieses Gerät ist mit Einbrennschutz-Technologie

ausgestattet, um die Möglichkeit des Einbrennens des Monitorbildes zu verringern. Die Zeiteinstellung ermöglicht das Programmieren der Dauer zwischen Bildbewegungen in Minuten.

Pixel-Shift (Aus / Ein): Diese Funktion verschiebt Pixel auf dem Plasmabildschirm horizontal oder vertikal, um die Möglichkeit des Einbrennens des Bildes zu minimieren.

✎

Optimale Einstellung für PixelShift

Komponente

Horizontal 0~4 4

Vertikal 0~4 4

Zeit (Minute) 1~4 Min. 4 Min.

✎

Der Pixel-Shift-Wert kann in Abhängigkeit von der Monitorgröße (Zoll) und dem ausgewählten Modus variieren.

✎

Diese Funktion ist im Modus Bildschirmanp. nicht verfügbar.

Autom. Schutzzeit (10 Min / 20 Min / 40 Min / 1 Std. / Aus): Wenn der Bildschirm über einen längeren, vom Benutzer

festgelegten Zeitraum hinweg das gleiche Standbild anzeigt, wird der Bildschirmschoner aktiviert, um die Entstehung von Nachbildern auf dem Bildschirm zu verhindern.

Blättern: Diese Funktion entfernt Nachbilder auf dem Bildschirm, indem alle Pixel des Plasmabildschirms nach einem bestimmten Muster verschoben werden. Verwenden Sie diese Funktion, wenn Nachbilder oder

-symbole auf dem Bildschirm angezeigt werden. Diese können insbesondere dann auftreten, wenn ein Standbild über längere Zeit auf dem Bildschirm angezeigt wurde.

✎

Die Funktion zum Entfernen von Nachbildern muss über einen längeren Zeitraum (ca. 1Stunde) ausgeführt werden, um Nachbilder auf dem Bildschirm effektiv zu entfernen. Wenn das Nachbild nach dem Ausführen der Funktion nicht entfernt ist, wiederholen Sie die Anwendung der Funktion.

✎

Drücken Sie zum Deaktivieren dieser Funktion eine beliebige Taste auf der Fernbedienung.

Seite grau (Dunkel / Hell): Sie verhindern bei Anzeige im Format 4:3 Beschädigungen des Bildschirms, indem Sie einen Weißabgleich an den beiden linken Bildschirmrändern vornehmen.

TV/AV/Komponente/

HDMI/PC

 Fernsehen mit der 3D-Funktion

WICHTIGE SICHERHEITSINFORMATIONEN LESEN SIE DIE FOLGENDEN WARNHINWEISE EHE SIE ODER IHR KIND DIE 3D-FUNKTION VERWENDEN

ACHTUNG



Die Eltern müssen ihre Kinder im Teenageralter oder

jünger beim 3D-Fernsehen genau beobachten. Warnung bezüglich Lichtepilepsie und anderer

Gesundheitsrisiken

– Manche Zuschauer bekommen einen epileptischen

Anfall oder einen Schlag, wenn Sie blinkende Bilder oder Blinklichter sehen, wie sie in manchen Fernsehﬁlmen oder Videospielen vorkommen. Konsultieren Sie Ihren Arzt, ehe Sie die 3D-Funktion nutzen, wenn es bei Ihnen oder Verwandten von Ihnen eine Vorgeschichte mit Epilepsie oder Schlägen gibt.

Deutsch

– Betrachten Sie keine 3D-Filme, wenn Sie sich

desorientiert, schlapp, müde oder krank fühlen. Schauen Sie nicht stundenlang 3D-Filme.

– Auch Personen ohne eigene oder familiäre

Vorgeschichte mit Epilepsie oder Herzschlag können, ohne es zu wissen, eine undiagnostizierte “Veranlagung für Lichtepilepsie haben.”

– Wenn bei Ihnen irgendwelche der folgenden

auftreten, hören Sie sofort auf, 3D-Bilder anzusehen und wenden Sie sich an einen Facharzt:

(1) Sehstörungen, (2) Benommenheit, (3) Schwindel, (4) Unwillkürliche Bewegungen des Auges oder der Muskeln, (5) Verwirrung, (6) Übelkeit, (7) Bewusstseinseintrübungen, (8) Konvulsionen, (9) Krämpfe und/oder (10) Orientierungslosigkeit.

Eltern sollten ihre Kinder beobachten und nachfragen, ob irgendwelche der obigen Symptome aufgetreten sind. Bei Kindern und Teenagern können solche Symptome eher als bei Erwachsenen auftreten.

Beachten Sie, dass längeres Fernsehen in zu großer

Nähe zum Bildschirm die Augen schädigen kann. Beachten Sie, dass längeres Fernsehen mit

der 3D-Brille Kopfschmerzen und Erschöpfung verursachen kann. Wenn Sie Kopfschmerzen, Müdigkeit oder Benommenheit verspüren, hören Sie sofort auf und machen Sie eine Pause.

Manche 3D-Bilder können den Zuschauer erschrecken.

Schwangere, ältere Menschen, Personen mit Epilepsie oder einer schweren Erkrankung sollten es vermeiden, die 3D-Funktion des Geräts zu verwenden.

Wir raten vom Genuss der 3D-Bilder ab, wenn Sie

sich in schlechter körperlicher Verfasung befinden, übermüdet sind oder Alkohol getrunken haben.

Denken Sie weiterhin an Ihre Umgebung. Dieses Gerät

soll Sie umfassend gefangen nehmen. Verwenden Sie es als NICHT in der Nähe von ungesicherten Treppen und Trppenhäusern, Kabeln, Brüstungen oder anderen Objekten, bei denen die Möglichkeit besteht, dass Sie darüber stolpern, dagegenstoßen oder darüber hinweg stürzen bzw. dass sie einstürzen oder zerbrechen. Sie können sich erschrecken oder werden dazu verführt, die 3D-Bilder für real zu halten und deshalb in der Nähe stehende Gegenstände zu zerschlagen und sich zu verletzen, weil Sie sich bewegen.

Verwenden Sie die 3D-Brille nur bestimmungsgemäß.

Wenn Sie die 3D-Brille für andere Zwecke (z.B. als Brille, Sonnenbrille oder Schutzschutzbrille usw.) tragen, können Sie sich körperliche Schäden zufügen und Ihre Sehkraft schwächen.

Durch das Eintauchen in die Bilder können sich negative Effekte

wie Reisekrankheit, nachwirkende Wahrnehmunsstörungen, Orientierungslosigkeit, Augenbelastung und schlechtere Körperhaltung herausbilden. Legen Sie deshalb häufig Pausen ein, da Sie auf diese Weise die Gefahr solcher Effekte reduzieren. Dies wird auch bei anderen Geräten wie Keyboards und Computermonitoren empfohlen, bei man dazu neigt, sie zu fixieren oder sich darauf zu konzentrieren. Wenn an Ihren Augen Anzeigen von Ermüdung oder Trockenheit auftreten, oder wenn bei Ihnen eines oder mehrere der obigen Symptome auftreten, verwenden Sie das Gerät nicht mehr. Erst 30 Minuten nachdem alle Symptome verschwunden sind, dürfen Sie es wieder nutzen.

Der ideale Betrachtungsabstand beträgt mindestens

das Dreifache der Bildschirmhöhe. Wir empfehlen, sich so hinzusetzen, dass die Augen des Betrachters auf einer Höhe mit dem Bildschirm liegen.

Symptome

[PC7790]BN68-02696D-00L04.indb 20 2010-03-26 오후 4:53:10

Mit dieser aufregenden neuen Funktion können Sie Inhalte räumlich anzeigen. Damit Sie diese Funktion volll genießen können, müssen Sie eine Samsung-3DBrille (SSG-2100AB, SSG-2200AR, SSG2200KR) erwerben.

Die 3D-Brille von Samsung wird gesondert vertrieben. Weitere Informationen erhalten Sie bei dem Händler, bei dem Sie das Fernsehgerät gekauft haben.

3D emitter

✎

Die LED am 3D-Sender blinkt nur bei der Übertragung eines 3D-Signals.

✎

Wenn sich ein Hindernis zwischen dem Sender und der 3D-Brille befindet, tritt möglicherweise nicht der richtige 3D-Effekt ein.

■ 3D-Modus: Wählen Sie das 3D-Eingangsformat.

✎

Wenn Sie den 3D-Effekt voll erfahren möchten, setzen Sie zuerst die 3D-Brille auf, mit der Sie das beste 3D-Erlebnis erzielen, und wählen Sie dann 3D-Modus aus der nachfolgenden Liste aus

✎

Schalten Sie die 3D-Aktivbrille ein, wenn Sie 3D-Bilder sehen.

✎

„Nebeneinander” und „Übereinander” stehen nur bei den Auflösungen 720p, 1080i und 1080p in den Modi DTV, HDMI und USB zur Verfügung, oder nehmen Sie den PC-Anschluss mit einem HDMI/DVI-Kabel vor.

✎

„Vertikale Streifen”, „Horizontal getrennt” und „Schachbrett” sind nur verfügbar, wenn die Auflösung auf PC-Modus (mit Anschluss über HDMI/DVI-Kabel) eingestellt ist.

✎

„Frequenz” zeigt die Frequenz (nur 60Hz) an, wenn die Auflösung auf PC eingestellt ist.

■ 3D → 2D (Aus / Ein): Anzeigen nur des Bilds für das linke Auge.

✎

Diese Funktion ist deaktiviert, wenn der 3D-Modus auf „2D → 3D” oder Aus eingestellt ist.

■ Tiefe: Einstellen von Fokus / Tiefe im Modus „2D → 3D”.

✎

Diese Funktion ist nur aktiviert, wenn der 3D-Modus auf „2D → 3D” eingestellt ist.

■ Bildkorrektur: Anpassen des Bilds an das linke und rechte Auge.

■ 3D-Autoansicht (Aus / Ein): Wenn 3D-Autoansicht aktiviert Ein ist, wird ein HDMI-Signal im Format „Nebeneinander” mit einer der nachfolgenden Aufösungen automatisch auf 3D umgeschaltet. In diesem Fall müssen vom HDMI 1.3-Sender die richtigen 3D-Informationen gesendet werden.

✎

Wenn ein 3D-Fehler auftritt, weil die 3D-Informationen fehlerhaft sind, deaktivieren

Aus Sie 3D-Autoansicht und wählen Sie einen 3D-Modus manuell mit Hilfe der 3D-Taste oder

dem entsprechenden Menübefehl.

✎

Unterstützte Auflösungen (nur 16:9)

03 Grundfunktionen

3D-Modus Funktion Aus Deaktiviert die 3D-Funktion.

2D → 3D

Nebeneinander

Oben und Unten.

Horizontal getrennt

Vertikale Streifen

Schachbrett

Frequenz

Ändern eines 2D Bilds in 3D. Anzeigen von zwei Bildern

neben einander. Anzeigen von zwei Bildern über

einander. Zeigt die Bilder für das linke und

rechte Auge abwechselnd in Reihen an.

Zeigt die Bilder für das linke und rechte Auge abwechselnd in Spalten an.

Zeigt die Bilder für das linke und rechte Auge abwechselnd in Pixeln an.

Zeigt die Bilder für das linke und rechte Auge abwechselnd in Rahmen an.

Auﬂösung Frequenz (Hz)

1280 x 720p 50 / 60 Hz

1920 x 1080i 50 / 60 Hz

1920 x 1080p 24 / 30 / 50 / 60 Hz

Untersützte Auﬂösungen im HDMI PC-Modus

Die Auﬂösung für den HDMI PC-Modus ist für Eingangssignale mit 1920 x 1080 optimiert.

Eine andere Eingabeauﬂösung als 1920 x 1080 kann in 3D oder im Vollbildmodus nicht richtig angezeigt werden.

Deutsch

[PC7790]BN68-02696D-00L04.indb 21 2010-03-26 오후 4:53:11

Grundfunktionen

So zeigen Sie ein 3D-Bild an

Um in 3D zu sehen, 3D-Brille aufsetzen und Ein/Aus-Schalter der Brille drücken. Das Betr. von 3D-TV-Bildern über ein. läng. Zeitraum. k. die Augen ermüden u./od. Schwindelgefühl verursachen.



Verschieben

Abbrechen



Eingabe



Beenden

Wählen Sie mit den Tasten LINKS/RECHTS der Fernbedienung

das passende Symbol zum Bild auf dem Bildschirm.



Verschieben



Eingabe





Verschieben



1. Drücken Sie auf die Taste CONTENT, damit das Menü Inhaltsbetrachtung angezeigt wird.

2. Drücken Sie dann auf ◄ oder ►, und wählen Sie 3D.

Um 3D-Bilder sehen zu können, tragen Sie eine 3D-Brille und schalten Sie die Brille ein.

3. Wählen Sie OK, und drücken Sie dann auf die

ENTER



4. Mit den Tasten ◄ oder ► auf Ihrer Fernbedienung wählen Sie den gewünschten 3D-Modus des Bilds.

✎

Einige 3D-Modi werden nicht unterstützt (abhängig von Format und der Signalquelle)

Unterstützte Formate und technische Betriebsdaten für HDMI 1.4

Quellsignalformat Standard HDMI 1.4 3D

1920x1080p bei 24Hz x 2 1920x2205p bei 24Hz 1280x720p bei 60Hz x 2 1280x1470p bei 60Hz 1280x720p bei 50Hz x 2 1280x1470p bei 50Hz

Bei 3D-Videosignalen in einem der obigen Formate wird der Modus automatisch auf 3D-Modus umgeschaltet.

Für HDMI 1.4 bei 24Hz wird das Fernsehbild wie folgt optimiert:

– Anzeigemodus für Judder-Minderung: Wenn

Motion Judder Canceller auf Glätten eingestellt ist, sehen Sie ein geglättetes Bild ohne Judder.

Eingabe



Beenden

Vor dem ersten Verwenden der 3D-Funktion

✎

HINWEIS

Wenn Sie 3D-Bilder unter einer Leuchtstoffröhre

(50 Hz – 60 Hz) oder einer 3-Bandleuchte sehen, bemerken Sie bei schlechten Lichtverhältnissen (z. B. von einer Stroboskoplampe) möglicherweise ein leichtes Flackern.

Der 3D-Modus wird in den folgenden Situationen

automatisch deaktiviert: Wechseln des Kanals oder der Signalquelle und beim Zugriff auf Media Play oder Internet@TV.

Manche Bildfunktionen werden im 3D-Modus

deaktiviert. PIP und Datenübertragung stehen im 3D-Modus

nicht zur Verfügung. Datendienste (MHEG / MHP) stehen im 3D-Modus

nicht zur Verfügung. 3D-Brillen anderer Hersteller werden möglicherweise

nicht unterstützt. Wenn ein anderes 3D-Gerät oder elektronische

Geräte wie ein Plasma- oder LCD-Fernseher oder ein Gerät für drahtlose Übertragungen in der Nähe betrieben werden, funktioniert die 3D-Brille aufgrund von Störungen möglicherweise nicht richtig. Wenn ein solches Problem auftritt, halten Sie andere elektronische Geräte so weit wie möglich von der 3D-Brille entfernt.

Wenn Sie Bilder aus einer 3D-Quelle mit 50 Hz

und aktiviertem Spielemodus ansehen, nehmen optisch sensible Seher bei hellen Abbildungen möglicherweise ein Flimmern wahr.

Die Fotos aus Media Play werden nur im Modus

„2D → 3D” angezeigt. Wenn Sie auf der Seite liegen, werden die 3D-Effekte

möglicherweise nicht angezeigt. Wenn Sie 3D-Filme anschauen, achten Sie darauf,

innerhalb des Betrachtungswinkels und der optimalen Fernsehdistanz zu bleiben.

– Andernfalls können Sie die 3D-Effekte

möglicherweise nicht richtig genießen.

Deutsch

[PC7790]BN68-02696D-00L04.indb 22 2010-03-26 오후 4:53:11

Bild zurücksetzen (OK / Abbr.)

Zurücksetzeb Ihres aktuellen Bildmodus auf ihre Standardeinstellungen.

 Einstellen des Fernsehgeräts mithilfe Ihres PCs

Stellen Sie die Signalquelle auf PC ein.

Autom. Einstellung

Stellen Sie die Frequenzen/Positionen ein und lassen Sie die Feinstellung automatisch durchführen.

✎

Nicht verfügbar bei Anschluss mit einem HDMI/DVI-Kabel.



PC-Bildschirm

■ Grob / Fein: Entferneb oder Reduzieren von Bildrauschen.

Falls sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob) Führen Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.

■ Position: Einstellen der Position des PC-Fensters mit

den Richtungstasten (▲ / ▼ / ◄ / ►).

■ Bild zurücksetzen : Zurücksetzen des Bilds auf die

Standardwerte.

Verwenden Ihres Computers als Computerbildschirm (PC)

Konﬁgurieren Ihrer PC-Software (unter Windows XP) Je nach der Version von Windows und der Graﬁkkarte können die tatsäch angezeigten Dialogfelder auf Ihrem PC abweichen. In fast jedem Fall aber werden die gleichen grundlegenden Einstellungen vorgenommen. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie im Startmenü von Windows auf „Systemsteuerung”.

2. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Darstellung und Designs”. Ein Dialogfeld wird geöffnet.

3. Klicken Sie auf „Anzeige”. Anschließend wird ein Dialogfeld angezeigt.

4. Klicken Sie nun auf die Registerkarte „Einstellungen”.

y Stellen Sie die Bildschirmauﬂösung auf folgenden Wert:

[1920x1080Pixel]

y Wenn das Dialogfeld eine Option für die

Bildschirmfrequenz enthält, muss als Einstellung „60” oder „60 Hz” ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen.

Tonmenü

 Ändern des Tonmodus

SRS TheaterSound

■ Standard: Auswahl des normalen Tonmodus.

■ Musik: Betont die Musik im Verhältnis zu Stimmen.

■ Film: Ermöglicht optimale Tonwiedergabe für Filme.

■ Klare Stimme: Betont Stimmen im Verhältnis zu anderen

Geräuschen.

■ Verstärken : Erhöht die Lautstärke hochfrequenter

Töne, damit hörgeschädigte Personen den Ton besser verstehen können.



 Anpassen der Toneinstellungen

Equalizer

Anpassen des Tonmodus (nur im Standardmodus).

■ Balance L/R: Anpassen der Balance zwischen dem

linken und dem rechten Lautsprecher.

■ 100Hz / 300Hz / 1 kHz / 3 kHz / 10 kHz (Einstellung

der Frequenzbänder): Einstellen der Lautstärke für die unterschiedlichen Frequenzbänder.

■ Zurückset.: Zurücksetzen der Equalizereinstellungen auf

die Standardwerte.

 Tonsystem, usw.

SRS TruSurround HD (Aus / Ein)

(nur im Standardtonmodus) Diese Funktion ermöglicht durch HRTF-Technologie (Head

Related Trasfer Function) virtuellen 5.1 Kanalton bei einem einzigen Lautsprecherpaar.



SRS TruDialog (Aus / Ein)

(nur im Standardtonmodus) Mitr dieser Funktion können SIe die Lautstärke einer Stimme

gegenüber der Hintergrundmusik oder den Toneffekten erhöhen, so dass Dialoge besser zu verstehen sind.

03 Grundfunktionen

Deutsch

[PC7790]BN68-02696D-00L04.indb 23 2010-03-26 오후 4:53:12

Grundfunktionen

Wiedergabesprache

(nur digitale Sender) Sie können die Standardsprache für Audio ändern.

✎

Welche Sprache verfügbar ist, hängt von der jeweiligen Sendung ab.

Audioformat

(nur digitale Sender) Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher

als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher.

✎

Die Audioformat-Option richtet sich nach der jeweiligen Sendung. Dolby Digital-5.1-Kanalton steht nur zur Verfügung, wenn Sie einen externer Lautsprecher über ein optisches Kabel anschließen.

Audio für Sehgeschädigte

(nicht überall verfügbar) (nur Digitalkanäle) Diese Funktion verarbeitet den Audiostream

für den Audiokommentar AD (Audio Description), der vom Sender zusammen mit dem Vordergrundton übertragen wird.

■ Audio für Sehgeschädigte (Aus / Ein):

Hiermit wird der Audiokommentar für Sehbehinderte ein- und ausgeschaltet.

■ Lautstärke: Hiermit regeln Sie die Lautstärke des

Audiokommentars für Sehgeschädigte.

Autom. Lautst. (Aus / Normal / Nacht)

Wählen Sie Normal, um die verschiedenen Kanäle auf die gleiche Lautstärke einzustellen.

■ Nacht : Dieser Modus ermöglicht besseren Ton als der Modus Normal, denn er ist fast rauschfrei. Das ist beispielsweise bei Nacht nützlich.

Deutsch

Lautsprecher auswählen (Ext. Lautsprecher / TV-Lautsprecher)

Es kann aufgrund unterschiedlicher Decodierungsgeschwindigkeiten des Hauptlautsprechers und des Audioreceivers zu Echoeffekten kommen. Stellen Sie das Fernsehgerät in diesem Fall auf Ext. Lautsprecher ein.

✎

Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, funktionieren die Lautstärketasten und die Stummschaltung MUTE nicht und die Einstellmöglichkeiten für den Ton sind beschränkt.

✎

Wenn Lautsprecher auswählen auf

Ext. Lautsprecher eingestellt ist.

TV-Lautsprecher: Aus, Ext. Lautsprecher: Ein

✎

Wenn Lautsprecher auswählen auf TV-Lautsprecher eingestellt ist.

TV-Lautsprecher: Ein, Ext. Lautsprecher: Ein

✎

Ohne Videosignal werden beide Lautsprecher stummgeschaltet.

Zusätzliche Einstellung

(nur digitale Sender)

■ DTV-Audio-Lautst. (MPEG / HE-AAC): Mit

dieser Funktion können Sie die Ungleichheit eines Stimmensignals (dies ist eines der bei einer digitalen Fernsehsendung empfangenen Signale) auf die gewünschte Höhe reduzieren.

✎

Entsprechend dem Typ des Sendesignals kann MPEG / HE-AAC im Bereich von -10dB bis 0dB eingestellt werden.

✎

Um die Lautstärke zu erhöhen oder zu vermindern, stellen Sie den Bereich zwischen 0 bzw. -10 ein.

■ SPDIF-Ausgabe: SPDIF (Sony Philips Digital

InterFace) ermöglicht digitalen Ton und reduziert die an Lautsprecher und verschiedene andere digitale Geräte (z.B. DVD-Player) übertragenen Störungen.

Audioformat: Während des Empfangs einer digitalen Fernsehsendung können Sie bei den Optionen PCM oder Dolby Digital das digitale Audioausgabeformat (SPDIF) auswählen.

✎

Durch Anschließen von 5.1-Kanallautsprechern in einer Dolby Digital-Konfiguration maximieren Sie Ihre interaktive 3D-Raumerfahrung.

Audioverzögerung: Korrektur von Audio/VideoFehlsynchronisierungen (0 bis 250 ms), wenn Sie Fernsehsendungen oder Videos ansehen und die digitalen Audiosignale mit einem externen Gerät (z,B. einem AV-Receiver) ausgeben.

■ Dolby Digital-Komp. (Line / RF): Diese Funktion

minimiert die Lautstärkeunterschiede zwischen einem Dolby Digital-Signal und einem Sprachsignal (d.h. MPEG-Audio, HE-AAC, ATV-Ton).

✎

Wählen Sie Line, um Ton mit großer Dynamik zu erzielen, und RF, um beispielsweise bei Nacht die Lautstärkeunterschiede zwischen lauten und leisen Tönen zu reduzieren.

Line: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -31dB (Bezugswert) auf entweder -20dB oder -31dB ein.

RF: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -20dB (Bezugswert) auf entweder -10dB oder -20dB ein.

[PC7790]BN68-02696D-00L04.indb 24 2010-03-26 오후 4:53:12

Ton zurücksetzen (OK / Abbr.)

Hiermit setzen Sie alle Toneinstellungen auf die Standardwerte zurück.

 Tonmodus auswählen

Wenn Sie Dual - einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt.

Audiosystem

A2-

Stereo

NICAM

Stereo

✎

✎ ✎

Mono Mono

Stereo

Dual

Mono Mono

Stereo

Dual

Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu mono wechseln.

Diese Funktion ist nur bei einem Stereosignal aktiviert. Nur verfügbar, wenn die Eingang squelle auf TV

eingestellt ist.

Dual



Dual -



Stereo ↔ Mono



↔ Dual

Mono ↔ Stereo Mono ↔ Dual

 Dual  

Standard

Automatischer

Wechsel



Dual 

Automatischer

Wechsel



Dual

Einstellungsmenü

 Einstellen der Uhrzeit

Zeit

■ Uhr : Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des Fernsehgeräts verwenden können.



Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt.

✎

Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen.

Uhrmodus (Auto / Manuell)

✎

Je nach Sendestation und Signal ist die automatisch eingestellte Zeit möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen.

✎

Die Antenne muss angeschlossen sein, damit die Zeit automatisch eingestellt werden kann.

Zeit einstellen: Manuelles Einstellen von Tag, Monat, Jahr, Stunde und Minute.

✎

Verfügbar nur, wenn der Uhrmodus auf Manuell eingestellt ist.

Zeitzone (je nach Land): Wählen Sie Ihre Zeitzone.

✎

Sie können diese Funktion nur verwenden, wenn Land auf Andere eingestellt ist.

✎

Diese Funktion ist nur verfügbar, wenn die

Uhrmodus aktiviert ist Ein.

 Verwenden des Sleep-Timers

■ Sleep-Timer

Fernsehgerät nach Ablauf einer vorher eingestellten Zeit automatisch abgeschaltet. (30, 60, 90, 120, 150 und 180 Minuten).

✎



Um den Sleep-Timer abzubrechen, wählen Sie Aus.

: Mit dieser Funktion wird das

03 Grundfunktionen

 Einstellen des Ein-/Ausschalttimers

■ Timer 1 / Timer 2 / Timer 3: Sie können drei

verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.

Anschaltzeit

▲



Deaktiv.

▼

Ausschaltzeit

Deaktiv.

Lautstärke

10 TV ATV 1

Wiederh.

Einmal

Anschaltzeit / Ausschaltzeit: Stellen Sie Stunde und Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Wenn Sie mit den Einstellungen fertig sind, aktivieren Sie den Timer mit Aktivieren.)

Lautstärke: Stellen Sie die gewünschte Lautstärke ein. Quelle: Sie können den TV oder USB-Inhalt einstellen,

der beim automatischen Einschalten des Fernsehers wiedergegeben wird. (USB kann nur dann ausgewählt werden, wenn ein USB-Gerät an den Fernseher angeschlossen ist)

TV-Empfang (wenn Quelle auf TV eingestellt ist) : Wählen Sie ATV oder DTV.

Kanal (wenn Quelle auf TV eingestellt ist) : Wählen Sie den gewünschten Kanal.

Inhalt (wenn Quelle auf USB eingestellt ist) : Wählen Sie auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien, die beim automatischen Anschalten des Fernsehgeräts angezeigt werden.

✎

HINWEIS

Die Timerfunktion arbeitet nicht fehlerfrei,

wenn es auf dem USB-Gerät keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist.

Wenn auf dem USB-Gerät nur eine Fotodatei

gespeichert ist, wird keine Diashow gestartet. Wenn der Ordnername zu lang ist, kann der

Ordner nicht ausgewählt werden. Jedem USB-Gerät, das Sie verwenden, wird

ein eigener Ordner zugewiesen. Wenn Sie mehr als eine SUB-Gerät den selben Typs verwenden, vergewissern Sie sich, dass die den einzelnen USB-Geräten zugewiesenen Ordner unterschiedliche Namen tragen.

Timer 1

00 00

Quelle TV-Empfang Kanal

So Mo. Di. Mi. Do. Fr. Sa



Verschieben



Einstellen



Eingabe



Zurück

Deutsch

[PC7790]BN68-02696D-00L04.indb 25 2010-03-26 오후 4:53:13

Grundfunktionen

Wiederh.: Wählen Sie Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So oder Manuell, um den Wert Ihren

Wünschen entsprechend einzustellen. Wenn Sie Manuell wählen, können Sie den Tag einstellen, an dem der Timer aktiviert werden soll.

✎

Das Symbol  zeigt an, dass der Tag gewählt ist.

✎

Automatische Ausschaltung (nur dann verfügbar, wenn das Fernsehgerät von Timer eingeschaltet wurde): Um eine eventuelle Überhitzung zu verhindern, wird das Fernsehgerät nach 3 Stunden im Leerlauf automatisch ausgeschaltet.

 Sperren von Programmen

Sicherheit

✎

Der Eingabefenster für die PIN wird angezeigt, ehe das Einstellungsfenster geöffnet wird.

✎

Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0”. Ändern Sie die PIN mit der Option PIN ändern.

■ Kindersicherung (Aus / Ein): Sie können Kanäle im Kanal-Manager sperren, damit unberechtigte Benutzer, z.B. Kinder, für sie nicht geeignete Sendungen sehen.

✎

Nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist.

■ Sicherungsstufe (je nach Land): Mit einem benutzerdeﬁnierten 4-stelligen PIN-Code verhindern Sie, dass unbefugte Benutzer (z.B. Kinder), ungeeignete Sendungen sehen. Wenn der ausgewählte Kanal gesperrt ist, wird das Symbol „

Alle zul.: Hiermit können Sie alle Altersbeschränkungen aufheben.

■ PIN ändern: Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern.

✎

Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-0-00” zurückzusetzen: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein).



” angezeigt.

 Weitere Funktionen

Sprache

■ Menüsprache: Einstellen der Menüsprache

■ Teletextsprache: Einstellen der gewünschten Teletextsprache.

✎

Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

■ Voreinstellung (Primäre Wiedergabesprache /

Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache):

aus, die als Standardsprache verwendet wird, wenn Sie einen Kanal auswählen.

Deutsch

Wählen Sie eine Sprache

Untertitel

Mit diesem Menü legen Sie den Untertitelmodus fest.

■ Untertitel (Aus / Ein): Untertitel

aktivieren oder deaktivieren.

■ Modus (Normal / Hörgeschädigt):

Hiermit können Sie den Modus der Untertitelfunktion einstellen.

■ Untertitelsprache: Hiermit können Sie die

Untertitelsprache festlegen.

✎

Wenn das Programm, das Sie gerade sehen, die Funktion Hörgeschädigt nicht unterstützt, wird selbst bei der Einstellung Normal automatisch die Einstellung Hörgeschädigt aktiviert.

✎

Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

SUBT.

Digitaltext (Deaktivieren / Aktivieren)

(Nur Großbritannien) Wenn das Programm mit Digitaltext gesendet wird, ist diese

Funktion aktiviert.

Netzwerk (Netzwerktyp / Netzwerk einrichten / Netzwerktest / SWL (Samsung Wireless Link) / SWL verbinden)

Genaue Beschreibungen zum Einstellen der Optionen ﬁnden Sie bei den Anweisungen zum „Netzwerkanschluss” (s. 30).

Allgemein

■ Spielemodus (Aus / Ein): Wenn Sie eine Spielekonsole

wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswählen des Spielemodus ein realitätsnaheres Spielerlebnis genießen.

✎

HINWEIS

Vorsichtsmaßnahmen und Einschränkungen im

Spielemodus

– Wenn Sie die Spielekonsole wieder vom

Gerät trennen und ein anderes externes Gerät anschließen möchten, deaktivieren Aus Sie den Spielemodus mit Hilfe des Einrichtmenüs.

– Wenn Sie im Spielemodus das TV-Menü anzeigen,

zittert das Bild leicht.

Spielemodus ist nicht verfügbar, wenn die

Signalquelle auf TV oder PC eingestellt ist. Nach dem Anschließen der Spielekonsole aktivieren

Ein. Sie den Spielemodus. Sie bemerken möglicherweise reduzierte Bildqualität.

Bei aktiviertem Ein Spielemodus:

– Der Bildmodus ist eingestellt auf Standard und

der Tonmodus auf Film.

– Der Equalizer ist nicht verfügbar.

[PC7790]BN68-02696D-00L04.indb 26 2010-03-26 오후 4:53:13

■ BD Wise (Aus / Ein): Ermöglicht optimale Bildqualität für Samsung DVD, Blu-Ray und Heimkinoprodukte, die BD Wise unterstützen. Wenn BD Wise aktiviert Ein ist, wird der Bildmodus automatisch auf die optimale Auﬂösung eingestellt.

✎

Verfügbar nur, wenn Sie über ein HDMI-Kabel Geräte von Samsung anschließen, die über BD Wise verfügen.

■ Menütransparenz (Hell / Dunkel): Stellen Sie die Transparenz des Menüs ein.

■ Melodie (Aus / Gering / Mittel / Hoch): Verwenden Sie diese Funktion, wenn Sie möchten, dass beim Ein- oder Ausschalten des Fernsehgeräts eine Melodie abgespielt wird.

✎

Melodie wird deaktiviert, wenn Sie FastStart aktivieren Ein.

■ FastStart (Aus / Ein): Mit dieser Funktion wird das Bild beim Einschalten des Fernsehgeräts schnell angezeigt.

Common Interface

■ CI-Menü: Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI-Menü ausgehend vom Menü „PC-Karte”.

■ Anwendungsinformationen: Anzeigen von Informationen zu dem in den CI Steckplatz eingesetzen CAM und zur „CI” oder „CI+”-Karte, die in das CAM eingesetzt wurde. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.

1. Sie können das CI-CAM-Modul bei Ihrem nächsten

Händler oder durch telefonische Bestellung erwerben.

2. Schieben Sie die „CI” oder „CI+”-Karte in Richtung des

Pfeils in das CAM-Modul ein, bis sie fest sitzt.

3. Setzen Sie das CAM mit der „CI” oder „CI+”-Karte

in Richtung des Pfeils so in den Common InterfaceSteckplatz ein, dass es parallel zum Steckplatz ausgerichtet ist.

4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein

gestörtes Signal.

 Bild-im-Bild (PIP)



PIP

Sie können gleichzeitige das Fernsehbild und das Bild von einer externen Signalquelle anzeigen. PIP (Picture-in-Picture) funktioniert nicht für zwei gleiche Signalquellen.

✎

HINWEIS

Informationen zum Ton bei der PIP-Funktion erhalten

Sie bei den Anweisungen zu Ton wählen. Wenn Sie das Fernsehgerät im PIP-Modus

ausschalten und wieder einschalten, wird das PIPFenster nicht mehr angezeigt.

Möglicherweise wirkt das Bild im PIP-Fenster leicht

unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder für Karaoke verwenden.

Solange Sie Internet@TV einsetzen, können Sie die

PIP-Funktion nicht verwenden. PIP-Einstellungen

Hauptbild Nebenbild Komponenten,

HDMI1/DVI, HDMI2, HDMI3, HDMI4, PC

■ PIP (Aus / Ein): Aktivieren oder deaktivieren Sie die

PIP-Funktion.

■ Kanal: Hiermit wählen Sie den Kanal für das Teilbild.



■ Größe (

für das PIP-Bild.

■ Position (

Position für das PIP-Bild.

■ Ton wählen (Erster Tuner / Zweiter Tuner): Sie können die gewünschte Tonquelle (Erster Tuner /

Zweiter Tuner) für den PIP-Modus auswählen.

/  /  / ): Wählen Sie eine Größe



/  /  / ): Wählen Sie eine

✎

Im Modus Doppel (, ) kann die Position nicht gewählt werden.

03 Grundfunktionen

Fernbedienung

Schalten Sie die drahtlose Fernbedienung ein oder aus, bzw. lassen Sie drahtlose Fernbedienungen zu.

Deutsch

[PC7790]BN68-02696D-00L04.indb 27 2010-03-26 오후 4:53:14

Grundfunktionen

Unterstützungsmenü

Eigendiagnose

✎

Der Selbsttest kann einige Minuten dauern. Dies ist eine normale Funktion des Fernsehgeräts.

■ Bildtest (Ja / Nein): Dient zur Analyse von

Bildproblemen.

■ Audiotest (Ja / Nein): Verwenden Sie die integrierte

Melodie, um Tonprobleme zu ermitteln.

✎

Wenn die Fernsehlautsprecher keinen Ton ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher eingestellt ist.

✎

Die Melodie ist im Test auch dann zu hören, wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste

MUTE stumm geschaltet wurde.

■ Signalinformation: (Nur digitale Kanäle nur) Die

Empfangsqualität des HDTV-Kanals ist entweder perfekt, oder die Kanäle sind nicht verfügbar. Stellen Sie Ihre Antenne so ein, dass die Signalstärke zunimmt.

■ Fehlerbehebung: Wenn das Fernsehgerät scheinbar

ein Problem hat, schlagen Sie zuerst bei diesen Beschreibungen nach.

✎

Wenn keiner dieser Tipps zur Fehlerbehebung hilft, wenden Sie sich an das SamsungKundendienstzentrum.

Software-Update

Das Software-Update kann über das Fernsehsignal durchgeführt werden, oder durch Herunterladen der neuesten Firmware von samsung.com auf ein USBSpeichergerät.

Aktuelle Version gibt die Version der Software an, die bereits im Fernsehgerät installiert ist.

✎

Die Software wird angegeben als „Jahr/Monat/Tag_ Version”.

Software-Update

Aktuelle Version 2010/01/18_000001

Installieren der aktuellsten Version

■ PER USB: Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade von samsung.com in das Fernsehgerät ein. Achten Sie beim Einspielen des Updates darauf, die Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen, bis das Update abgeschlossen ist. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, wenn das Firmwareupdate abgeschlossen ist. Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die Standardwerte zurückgesetzt. Wir empfehlen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach dem Update einfach wieder einstellen können.

■ Online: Aktualisierung der Software über das Internet.

✎

Konfigurieren Sie zuerst Ihr Netzwerk. Detaillierte Verfahrensbeschreibungen zum Einrichten des Netzwerks finden Sie unter „Netzwerkverbindung”.

✎

Wenn die Internetverbindung nicht richtig funktioniert, kann es sein, dass die Verbindung unterbrochen ist. Wiederholen Sie den DownloadVersuch. Wenn das Problem fortbesteht, laden Sie per USB herunter und aktuilisieren Sie dann.

■ PER Channel: Aktualisierung der Software über das Sendesignal.

✎

Wenn Sie diese Funktion während des Übertragungszeitraums für Software wählen, sucht die Funktion automatisch nach neuer Software und lädt sie herunter.

✎

Die zum Herunterladen der Software erforderliche Zeit hängt vom Signalstatus ab.

■ Update im Standby : Zur gewählten Zeit erfolgt das manuelle Update automatisch. Da intern die Stromversorgung für das Gerät eingeschaltet ist, kann der Plasmabildschirm leicht beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.

■ Alternative Software (Sicherung): Anzeigen der Softwareversion, die mit Online heruntergeladen wurde. Wenn das Update im letzten Schritt unterbrochen wird, wird diese Funktion aktiviert.

Rückseite des Fernsehgeräts

(HDD)

USB-Laufwerk

oder

PER USB ►

Online

PER Channel

Update im Standby : 2 Stunden später

Alternative Software 2010/01/15_00000



Verschieben



Eingabe



Zurück

Deutsch

[PC7790]BN68-02696D-00L04.indb 28 2010-03-26 오후 4:53:14

HD-Anschlussplan

Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen.

Samsung kontaktieren

Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie können Informationen zu unseren Callcentern und zum Herunterladen von Produkten und Software ﬁnden.

Erweiterte Funktionen

Anschließen an einen PC

Mit Hilfe eines HDMI/DVI-Kabels oder eines D-Sub-Kabels

Anzeigemodi (D-Sub- und HDMI/DVI-Eingang)

Die optimale Auﬂösung beträgt 1920 x 1080 bei 60 Hz.

Modus Auﬂösung

IBM

MAC

VESA CVT

VESA DMT

VESA GTF

VESA DMT / DTV CEA

640 x 350 720 x 400

640 x 480 832 x 624

1152 x 870

720 x 576 1152 x 864 1280 x 720 1280 x 960

640 x 480

800 x 600

800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864

1280 x 1024 1280 x 1024

1280 x 720 1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900

1600 x 1200 1680 x 1050

1280 x 720

1280 x 1024

1920 x 1080p 67,500 60,000 148,500 +/+

Horizontalfrequenz

(kHz)

31,469 31,469

35,000 49,726 68,681

35,910 53,783 56,456 75,231

31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 67,500 63,981 79,976 45,000 49,702 62,795 60,000 47,712 55,935 70,635 75,000 65,290

52,500 74,620

Vertikalfrequenz (Hz) Pixeltakt (MHz)

70,086 70,087

66,667 74,551 75,062

59,950 59,959 74,777 74,857

59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 75,000 60,020 75,025 60,000 59,810 74,934 60,000 60,015 59,887 74,984 60,000 59,954

70,000 70,000

25,175 28,322

30,240 57,284

100,000

32,750 81,750 95,750

130,000

25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000

78,750 108,000 108,000 135,000

74,250

83,500 106,500 108,000

85,500 106,500 136,750 162,000 146,250

89,040 128,943

04 Erweiterte Funktionen

DVI OUT

AUDIO OUT

Synchronisationspolarität

(H/V)

+/-

-/+

-/-

-/+

-/-

-/+/+ +/+ +/+

-/-

-/+/+ +/+ +/+ +/+ +/+

-/+

-/+ +/+ +/+

-/+

-/+ +/+

-/+

-/-

✎

HINWEIS

Bei einem Anschluss über HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden.

Das Zeilensprungverfahren wird nicht unterstützt.

Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.

Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt.

Deutsch

[PC7790]BN68-02696D-00L04.indb 29 2010-03-26 오후 4:53:16

Erweiterte Funktionen

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

(

SATELLITE

)

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

(

SATELLITE

)

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

(

SATELLITE

)

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

ANT 2 IN

(

SATELLITE

)

ANT 1 IN

(

AIR/CABLE

)

Netzwerkverbindung

Sie können Ihr Fernsehgerät so einrichten, dass es über Ihr lokales Netzwerk (LAN) und eine Kabel- oder WLAN-Verbindung auf das Internet zugreifen kann.

 Verbindung mit einem Kabelnetzwerk herstellen

Sie können Ihr Fernsehgerät auf dreierlei Weise an Ihr LAN anschließen:

y Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel an ein

externes Modem und Ihr LAN anschließen. Siehe nachfolgende Abbildung.

Modemanschluss an der Wand

Externes Modem

(ADSL / VDSL / Kabelfernsehen)

Rückseite des Fernsehgeräts

Modem-Kabel

LAN-Kabel

y Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts mit einem IP-Sharer verbinden, der

an ein externes Modem angeschlossen ist, und so die Verbindung zum LAN herstellen. Verwenden Sie ein CAT5-Kabel für den Anschluss. Siehe nachfolgende Abbildung.

Rückseite des Fernsehgeräts

Modemanschluss an der Wand

Externes Modem

(ADSL / VDSL / Kabelfernsehen)

IP-Sharer

(mit DHCP-Server)

Modem-Kabel

LAN-Kabel LAN-Kabel

y Je nachdem, wie Ihr Netzwerk aufgebaut ist, können Sie Ihr Fernsehgerät möglicherweise auch an Ihr LAN anschließen,

indem Sie den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel mit einer Netzwerkdose verbinden. Siehe nachfolgende Abbildung. Beachten Sie, dass die Netzwerkdose mit einem Modem oder Router irgendwo in Ihrem Haus verbunden sein muss.

LAN-Anschluss an der Wand

Rückseite des Fernsehgeräts

LAN-Kabel

Wenn Sie ein dynamisches Netzwerk verwenden, sollten Sie ein ADSL-Modem oder einen Router verwenden, der DHCP (Dynamic Host Conﬁguration Protocol) unterstützt. Modems und Router, die DHCP unterstützen, stellen für IP-Adresse, Teilnetzmaske, Gateway und DNS automatisch die Werte zur Verfügung, die Ihr Fernsehgerät benötigt, um auf das Internet zuzugreifen. Sie brauchen sie also nicht mehr manuell einzugeben. Die meisten Privatnetzwerk nutzen DHCP.

Manche Netzwerk erfordern jedoch eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse benötigt, müssen Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS manuell über das Konﬁgurationsfenster Ihres Fernsehgeräts eingeben, wenn Sie die Netzwerkverbindung einrichten. Um die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS zu erhalten, wenden Sie sich an Ihren Internet Service Provider (ISP). Wenn Sie einen WindowsComputer einsetzen, können Sie diese Werte über Ihren Computer beziehen.

✎

Sie können ADSL-Modems verwenden, die DHCP unterstützen, wenn Ihr Netzwerk eine statische IP-Adresse benötigt. Auch ADSL-Modems, die DHCP unterstützen, ermöglichen die Verwendung von statischen IP-Adressen.

Deutsch

[PC7790]BN68-02696D-00L04.indb 30 2010-03-26 오후 4:53:17

Eingang einrichten (Auto)

Verwenden Sie Eingang einrichten - automatisch, wenn Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das DHCP unterstützt. Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts automatisch einzurichten, gehen Sie folgendermaßen vor:

So konﬁgurieren Sie automatisch

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen

Abschnitt beschrieben an Ihr LAN an.

2. Schalten Sie das Fernsehgerät ein, drücken Sie die

MENU-Taste auf Ihrer Fernbedienung und dann

▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann auf die ENTER

3. Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im Menü Einstell. auszuwählen, und drücken Sie dann die

ENTER

Netzwerktyp : Kabel ►

Eingang einrichten

Netzwerktest

SWL(Samsung Wireless Link) : Aus

SWL verbinden

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.

5. Stellen Sie Netzwerktyp auf Kabel ein.

6. Wählen Sie Eingang einrichten. Das Fenster Eingang einrichten wird geöffnet.

IP-Konguration : Auto ►

IP-Adresse :

Teilnetzmaske :

Gateway :

DNS : Auto

DNS-Server :



. Das Fenster Netzwerk wird geöffnet.

Netzwerk



Verschieben



Eingabe

Eingang einrichten



Zurück

Eingang einrichten (Manuell)

Verwenden Sie Eingang einrichten - manuell, wenn Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das eine statische IP-Adresse erfordert.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkverbindung der meisten Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das

Netzwerksymbol in der unteren rechte Ecke des Bildschirms.

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die

Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf

Details. Die Parameter der Netzwerkverbindung werden angezeigt.

Manuelle Konﬁguration

Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts manuell einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „So konﬁgurieren Sie automatisch”.

2. Stellen Sie IP-Konﬁguration auf Manuell ein.

3. Drücken Sie die Taste ▼ Ihrer Fernbedienung, um in das

erste Eingabefeld zu wechseln.

4. Geben Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS-Server ein. Verwenden Sie die

Zifferntasten auf Ihrer Fernbedienung, um Zahlen einzugeben, und die Pfeiltasten, um von einem Eingabefeld zum nächsten zu wechseln.

5. Drücken Sie auf der Fernbedienung die Taste RETURN, wenn Sie fertig sind.

6. Wählen Sie Netzwerktest, um die Internetverbindung zu überprüfen.

04 Erweiterte Funktionen



Verschieben



Eingabe



Zurück

7. Stellen Sie IP-Konﬁguration auf Auto.

8. Mit Auto werden die erforderlichen Internetparameter

automatisch bezogen und eingegeben.

9 Drücken Sie auf der Fernbedienung die Taste RETURN,

wenn Sie fertig sind.

10. Wählen Sie Netzwerktest, um die Internetverbindung zu

überprüfen.

11. Wenn die Funktion Netzwerk die Parameter für die

Netzwerkverbindung nicht beziehen konnte, fahren Sie mit den Anweisungen für Manuell fort.

Deutsch

[PC7790]BN68-02696D-00L04.indb 31 2010-03-26 오후 4:53:18

Erweiterte Funktionen

 Verbindung mit einem Drahtlosnetzwerk herstellen

Um Ihr Fernsehgerät drahtlos an Ihr Netzwerk anzuschließen, benötigen Sie einen Funkrouter oder ein Funkmodem sowie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN), den Sie mit dem hinteren oder seitlichen USBAnschluss verbinden. Siehe nachfolgende Abbildung.

Um die Funktion SWL(Samsung Wireless Link) verwenden zu können, müssen Sie die Verbindung über den Anschluss USB 1 (HDD) herstellen.

✎

Rückseite des Fernsehgeräts

Drahtloser IP-Sharer

LAN-Anschluss an der Wand

Der Samsung WLAN-Adapter wird bei ausgewählten Einzelhändlern, E-Commerce-Sites und unter samsungparts.com angeboten. Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802.11 A/B/G und N. Samsung empﬁehlt, IEEE 802.11 N zu verwenden. Wenn Sie Video über die IEEE 802.11B/G-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt.

✎

HINWEIS

Sie müssen den „Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN) verwenden, wenn Sie

mit einem Drahtlosnetzwerk arbeiten möchten. Der WLAN-Adapter von Samsung ist gesondert erhältlich. Der WLAN-Adapter Samsung wird bei Spezialanbietern,

Internetshops und bei Samsungparts.com angeboten. Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen drahtlosen IP-Sharer

anschließen. Wenn der drahtlose IP-Sharer DHCP unterstützt, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit dem Drahtlosnetzwerk verbunden werden.

Wählen Sie einen zurzeit unbenutzten Kanal für den drahtlosen IP-Sharer. Wenn der für den drahtlosen IP-Sharer

eingestellte Kanal von einem anderen Gerät in der Nähe belegt ist, führt dies zu Störungen und die Datenübertragung scheitert.

Wenn Sie ein anderes Sicherheitssystem als die nachfolgend angeführten verwenden, so kann es zusammen mit

dem Fernsehgerät nicht eingesetzt werden. Wenn Sie im 802.11N-Modus Pure High-throughput (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren

Zugangspunkt WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht.

Wenn Ihr Zugangspunkt WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC

(Push Button Configuration) oder PIN (Personal Identification Number) herstellen. WPS konfiguriert den SSID- und WPA-Schlüssel in jedem Modus automatisch.

Wenn Ihr Router, Modem oder Gerät nicht zertifiziert ist, kann es die Verbindung zum Fernseher möglicherweise nicht

über den „Samsung WLAN Adapter” herstellen. Verbindungsmethoden Sie können die WLAN-Verbindung auf sechs Arten einrichten.

– Samsung Auto-Konﬁguration – PBC (WPS) – Automatisches Setup (mit der automatischen Netzwerksuche) – Manuelles Setup – SWL(Samsung Wireless Link) – Ad-hoc

Es kann sein, dass der Samsung WLAN-Adapter nicht erkannt wird oder nicht korrekt arbeitet, wenn eine Verbindung

über einen USB-Hub oder über ein anderes als das von Samsung mitgelieferte USB-Verlängerungskabel hergestellt wird.

(Zugangspunkt mit

DHCP-Server)

LAN-Kabel

oder

WLAN-Adapter von

Samsung

Deutsch

[PC7790]BN68-02696D-00L04.indb 32 2010-03-26 오후 4:53:19

Hinweis

Das Bild kann bei manchen Kanälen gestört oder verrauscht sein wenn das Fernsehgerät an den WLAN-Adapter von Samsung angeschlossen ist. Schließen Sie in solch einem Fall den Samsung WLAN-Adapter mit einem USB-Kabel so an, dass er nicht durch Funkinterferenzen gestört wird.

✎

Der Samsung WLAN-Adapter sollte in einem störungsfreien Bereich installiert werden, um Interferenzen zwischen dem Adapter und dem Tuner zu vermeiden.

oder

Method: Verbinden mit Hilfe eines Verlängerungskabels

04 Erweiterte Funktionen

Eingang einrichten (Samsung Auto-Konﬁguration)

Diese Funktion steht für Zugangspunkte zur Verfügung, die Samsung Auto Conﬁguration unterstützen. Wenn Ihr Zugangspunkt dies nicht unterstützt, können Sie die Verbindung über PBC (WPS), automatische Netzwerksuche oder manuell herstellen.

✎

Diese Funktion ist verfügbar, wenn SWL(Samsung Wireless Link) deaktiviert ist Aus.

✎

Sie können unter www.samsung.com nach Geräten suchen, die Samsung Auto Configuration unterstützen.

Autokonﬁguration

1. Stellen Sie den Zugangspunkt und das Fernsehgerät

neben einander und schalten Sie sie ein.

✎

Da sich die Startzeiten der jeweiligen Anwendungen unterscheiden, kann es sein, dass Sie etwa 2 Minuten warten müssen.

✎

Wenn das LAN-Kabel bei SamsungAutokonfiguration an den WAN-Anschluss des Zugangspunkts angeschlossen wird, können Sie den Vorgang bis zum Internetverbindungstest durchführen. Wenn Sie es nicht anschließen, überprüft Samsung-Autokonfiguration nur den Anschluss des Geräts an den Zugangspunkt (nicht aber die Internetverbindung).

2. Schließen Sie den Samsung WLAN-Adapter nach 2

Minuten an das Fernsehgerät an. Wenn der Samsung WLAN-Adapter eingerichtet ist, wird ein Popup-Fenster geöffnet.

3. Sobald die Verbindung hergestellt ist, stellen Sie den

Zugangspunkt parallel in einem Abstand von maximal 25cm neben den Samsung WLAN-Adapter.

4. Warten Sie, bis die Verbindung automatisch hergestellt wurde.

✎

Wenn Sie Ihr Fernsehgerät über SamsungAutokonfiguration nicht mit Ihrem Zugangspunkt verbinden können, wird ein Popupfenster geöffnet, mit dem Sie über den Fehlschlag informiert werden. Setzen Sie den Zugangspunkt zurück, und wiederholen Sie den Versuch. Wenn die Verbindung wieder nicht aufgebaut wird, wählen Sie eine der anderen Verbindungsmethoden PBC (WPS), Auto oder Manuell

5. Nachdem die Verbindung steht, stellen Sie den Sharer am gewünschten Standort auf.

✎

Wenn sich die Einstellungen des Zugangspunkts geändert haben oder wenn Sie den Zugangspunkt nach dem Kauf erstmals verwenden, müssen Sie den Vorgang ab dem ersten Schritt wiederholen.

Eingang einrichten (PBC (WPS))

Einrichten mit PBC (WPS)

Wenn Ihr Router eine PBC (WPS)-Taste aufweist, gehen Sie folgendermaßen vor:

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen Abschnitt beschrieben an Ihr LAN an.

2. Schalten Sie das Fernsehgerät ein, drücken Sie die

MENU-Taste auf Ihrer Fernbedienung und dann

▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann auf die ENTER

Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im Menü Einstell. auszuwählen, und drücken Sie dann die

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.

5. Stellen Sie Netzwerktyp auf Drahtlos.

6. Wählen Sie Eingang einrichten. Das Fenster Eingang einrichten wird geöffnet.



ENTER.

Deutsch

[PC7790]BN68-02696D-00L04.indb 33 2010-03-26 오후 4:53:20

Erweiterte Funktionen

Eingang einrichten

Wählen Sie ein Netzwerk : Nicht gewählt ►

IP-Konguration : Auto



Eingabe



Zurück

IP-Adresse :

Teilnetzmaske :

Gateway :

DNS : Auto

DNS-Server :

PBC (WPS)



Verschieben

7. Drücken Sie die rote Taste Ihrer Fernbedienung.

8. Drücken Sie innerhalb von 2 Minuten die PBC (WPS)-

Taste am Router. Ihr Fernsehgerät bezieht automatisch alle benötigten Netzwerkeinstellungen und stellt die Verbindung zu Ihrem Netzwerk her.

9. Nachdem die Netzwerkverbindung eingerichtet ist, drücken Sie auf die RETURN-Taste, um das Fenster

Eingang einrichten zu schließen.

Eingang einrichten (Auto)

Die meisten Funknetzwerke verfügen über ein optionales Sicherheitssystem, mit dem alle Geräte, die auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffs- oder Sicherheitsschlüssel) übertragen müssen. Als Sicherheitsschlüssel dient ein Kennwort (normalerweise ein Wort bestimmter Länge oder einer deﬁnierte Anzahl von Buchstaben und Zahlen), das Sie eingeben mussten, als Sie die Sicherheitsmerkmale Ihres Funknetzwerks konﬁgurierten. Wenn Sie diese Methode verwenden, um die Netzwerkverbindung einzurichten und Sie verwenden einen Sicherheitsschlüssel für Ihr Funknetzwerk, müssen Sie bei der Konﬁguration das Kennwort eingeben.

So konﬁgurieren Sie automatisch

Um die Funknetzwerkverbindung automatisch einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)” (s. 33).

Wählen Sie durch Drücken der Taste ▼ die Option IP-Konﬁguration, und drücken Sie dann die ENTER. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die ENTER.

3. Wählen Sie Wählen Sie ein Netzwerk durch Drücken der Taste ▲, und drücken Sie dann die ENTER. Die Netzwerk funktion sucht nach verfügbaren Funknetzwerken. Nach Abschluss der Suche wird eine Liste der verfügbaren Netzwerke angezeigt.

4. Markieren Sie durch Drücken der Tasten ▲ oder ▼ ein Netzwerk in der Netzwerkliste, und drücken Sie dann die

ENTER



✎

Wenn der Zugangspunkt ausgeblendet (versteckt) ist, müssen Sie Netzwerk hinzufügen wählen und den Name des Netzwerks (SSID) sowie den Sicherheitsschlüssel richtig eingeben, um die Verbindung aufzubauen.

5. Wenn das Sicherheitsfenster zur Eingabe der PIN

geöffnet wird, fahren Sie mit Schritt 6 fort. Wenn das Fenster für die Netzwerkverbindung geöffnet wird, fahren Sie mit Schritt 10 fort.

6. Wählen Sie mit den Tasten ▲ oder ▼ die Option Sicherheit oder PIN. In den meisten Privatnetzwerken

verwenden Sie Sicherheit (für Sicherheitsschlüssel). Das Fenster Sicherheit wird geöffnet.

Eingang einrichten

Sicherheitsschlüssel

0 einge.

0~9



Zahl

Klein

Entfernen

Leertaste

Eingabe





Zurück

. Das Fenster

A B C D E F G

H I J K L M N

O P Q R S T U

V W X Y Z



Verschieben

7. Geben Sie im Fenster Sicherheit das Kennwort Ihres Netzwerks ein.

✎

Sie können das Kennwort wahrscheinlich in einem der Konfigurationsfenster finden, die Sie beim Einrichten des Routers oder Modems verwendet hatten.

8. Bei der Eingabe des Kennworts beachten Sie diese allgemeinen Hinweise:

– Drücken Sie auf die Zifferntasten Ihrer Fernbedienung,

um Zahlen einzugeben.

– Verwenden Sie die Navigationstasten Ihrer auf der

Fernbedienung, um im Fenster Sicherheitsschlüssel zwischen den Schaltﬂächen zu wechseln.

– Drücken Sie die rote Taste, um zwischen Groß- und

Kleinschreibung umzuschalten oder um Zeichen/ Symbole anzuzeigen.

– Wenn Sie einen Buchstaben oder ein Symbol

eingeben möchten, navigieren Sie zu dem Buchstaben oder Symbol und drücken Sie dann die

ENTER



– Um den letzten Buchstaben oder die letzte Zahl

zu löschen, drücken Sie auf die grüne Taste Ihrer Fernbedienung.

9. Wenn Sie fertig sind, drücken Sie die blaue Taste Ihrer Fernbedienung. Das Fenster Netzwerkverbindung wird geöffnet.

10. Warten Sie, bis die Verbindungsbestätigung angezeigt wird, und drücken Sie dann die ENTER

Eingang einrichten wird wieder angezeigt.

11. Um die Verbindung zu testen, drücken Sie die Taste

RETURN, um Netzwerktest zu wählen, und drücken

Sie dann die ENTER



Deutsch

[PC7790]BN68-02696D-00L04.indb 34 2010-03-26 오후 4:53:20

Eingang einrichten (Ad-Hoc)

Mit dem „Samsung W ireless LAN Adapter” können Sie die Verbindung zu einem Mobilgerät mit Hilfe eines Peer-to-PeerNetzwerks auch ohne Zugriffspunkt herstellen.

✎

Diese Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Aus.

So stellen Sie eine Verbindung mit einem neuen Ad-hoc-Netzwerk her

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 33).

2. Wählen Sie Wählen Sie ein Netzwerk. Eine Liste der

Geräte/Netzwerke wird angezeigt.

3. In der Geräteliste drücken Sie die blaue Taste auf der

Fernbedienung.

✎

Die Meldung Ad-hoc ist eine direkte Wi-Fi-

Verbindung mit dem Mobiltelefon oder PC. Möglicherweise ist das vorhandene Netzwerk funktional eingeschränkt. Möchten Sie die Netzwerkverbindung wechseln?

4. Geben Sie den generierten

und den Sicherheitsschlüssel in das Gerät ein, mit dem Sie sich verbinden möchten.

So stellen Sie eine Verbindung mit einem vorhandenen Ad-hoc-Gerät her

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 33).

2. Wählen Sie Wählen Sie ein Netzwerk. Die Geräte-/

Netzwerkliste wird angezeigt.

3. Wählen Sie ein Gerät aus der Geräteliste.

4. Wenn ein Sicherheitsschlüssel erforderlich ist, geben Sie

diesen ein.

✎

Wenn das Netzwerk nicht fehlerfrei arbeitet, kontrollieren Sie noch einmal

Name des Netzwerks (SSID) und den Sicherheitsschlüssel. Ein falscher Sicherheitsschlüssel kann Störungen

verursachen.

Name des Netzwerks (SSID)

wird angezeigt.

Eingang einrichten (Manuell)

Wenn keine andere Methode funktioniert, müssen Sie die Werte für die Netzwerkkonﬁguration manuell eingeben.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkverbindung der meisten Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechte Ecke des Bildschirms.

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die

Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf Details. Die Netzwerkeinstellungen werden angezeigt.

Manuelle Konﬁguration

Um die Werte für die Netzwerkverbindung manuell einzugeben, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)” (s. 33).

2. Wählen Sie durch Drücken der Taste ▼ die Option IP-Konﬁguration, und drücken Sie dann die

ENTER



▲ oder ▼ die Option Manuell, und drücken Sie dann die ENTER.

3. Drücken Sie die Taste ▼, um in das erste Eingabefeld (für die IP-Adresse) zu wechseln.

4. Geben Sie Zahlen mit den Zifferntasten ein.

5. Wenn Sie die Eingabe in einem Feld abgeschlossen

haben, wechseln Sie mit der Taste ► zum jeweils nächsten Feld. Sie können auch die anderen Pfeiltasten verwenden, um sich nach oben, unten oder zurück zu navigieren.

6. Geben Sie die Werte für IP-Adresse, Teilnetzmaske und Gateway ein.

7. Wechseln Sie mit der Taste ▲ oder ▼ nach DNS.

8. Drücken Sie die ▼-Taste, um zum ersten Feld für die

DNS-Eingabe zu wechseln. Geben Sie die Ziffern wie oben beschrieben ein.

9. Wenn Sie damit fertig sind, drücken Sie die ▲-Taste, um zu Wählen Sie ein Netzwerk zu wechseln. Wählen Sie Ihr Netzwerk und drücken Sie dann auf die ENTER

10. Fahren Sie nun mit Schritt 4 der Beschreibung unter „So konﬁgurieren Sie automatisch” (s. 34) fort, und befolgen Sie die Anweisungen ab diesem Punkt.

. Wählen Sie durch Drücken der Tasten



04 Erweiterte Funktionen

Deutsch

[PC7790]BN68-02696D-00L04.indb 35 2010-03-26 오후 4:53:21

Erweiterte Funktionen

SWL(Samsung Wireless Link)

Mit dieser Funktion können Sie ein Samsung-Gerät anschließen, dass PBC (WPS) mit Ihrem Fernsehgerät unterstützt. Sie können auch dann Geräte an Ihren Fernseher anschließen, wenn kein Sharer an das Fernsehgerät angeschlossen ist.

✎

Um Internet@TV zu verwenden, muss der Zugriffspunkt mit dem Funknetzwerk verbunden sein.

✎

Wenn der Samsung WLAN-Adapter an USB 2 angeschlossen ist, funktioniert das Netzwerk möglicherweise nicht richtig. Wir empfehlen, diesen an

USB 1 (HDD) anzuschließen.

✎

Nur Sharer im 2,4 Ghz-Band werden unterstützt. Sharer im 5 Ghz-Band werden nicht unterstützt.

SWL verbinden

Sie können Geräte, die PBC (WPS) unterstützen, direkt an Ihren Fernseher anschließen.

✎

Diese Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Ein.

Verbinden mit Samsung Wireless Link

Das Verfahren zum Aufbauen einer Verbindung ist nachfolgend beschrieben.

1. Befolgen Sie die Anweisungen der Schritte 1 bis 5 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 33).

2. Wählen Sie SWL(Samsung Wireless Link) mit der ▼-Taste, und drücken Sie die ENTER Funktion zu aktivieren.

3. Wählen Sie SWL verbinden mit der ▼-Taste, und drücken Sie die ENTER

4. Wenn die Meldung „Drücken Sie die PBC-Taste auf dem Gerät, das durch den PBC(WPS) unterst. wird, um sich innerh. von 120 Sek. zu verb.” angezeigt

wird, drücken Sie die PBC-Taste, um die Verbindung herzustellen.

✎

Weitere Informationen erhalten Sie im Handbuch zur WLAN-Konfiguration des Geräts, das Sie anschließen möchten.

5. Wenn das Gerät nach Beginn mit Zählung im Meldungsfenster richtig mit dem Fernsehgerät verbunden ist, wird das Meldungsfenster automatisch geschlossen.

✎

Wenn die Verbindung fehlschlägt, wiederholen Sie den Versuch nach 2 Minuten.



, um die

Ihr Fernsehgerät bekommt keine Verbindung mit dem Internet

Es kann sein, dass Ihr Fernseher keine Internetverbindung aufbauen kann, weil Ihr ISP die MAC-Adresse (eine eindeutige Kennnummer) Ihres PCs oder Modems registriert hat, und anhand dieser die Authentiﬁzierung vornimmt, wenn Sie sich mit dem Internet verbinden. Auf diese Weise soll unbefugter Zugriff verhindert werden. Da Ihr Fernsehgerät eine andere Mac-Adresse besitzt, kann Ihr ISP diese Adresse bei der Authentiﬁzierung nicht veriﬁzieren und Ihr Fernsehgerät kann sich nicht mit dem Internet verbinden.

Fragen Sie in diesem Fall Ihren Internetprovider, auf welche Weise die Verbindung durch andere Geräte als Ihren PC (z.B. Ihr Fernsehgerät) hergestellt werden kann.

Wenn Ihr Internet-Provider eine Kennung oder ein Kennwort erfordert, um die Verbindung zum Internet herzustellen, kann Ihr Fernsehgerät möglicherweise keine Internetverbindung aufbauen. Wenn dies der Fall ist, müssen Sie Ihre ID oder Ihr Kennwort eingeben, wenn Sie eine Internetverbindung herstellen möchten. Die Internetverbindung kann auch aufgrund von Problemen mit der Firewall fehlschlagen. Setzen Sie sich in diesem Fall mit Ihrem Internetprovider in Verbindung.

Wenn Sie selbst dann noch keine Internetverbindung aufbauen können, nachdem Sie die Anweisungen Ihres Internet-Providers eingehalten haben, setzen Sie sich unter 1-800-SAMSUNG mit Samsung Electronics in Verbindung.

Deutsch

[PC7790]BN68-02696D-00L04.indb 36 2010-03-26 오후 4:53:21

Samsung PS63C7790YS User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
