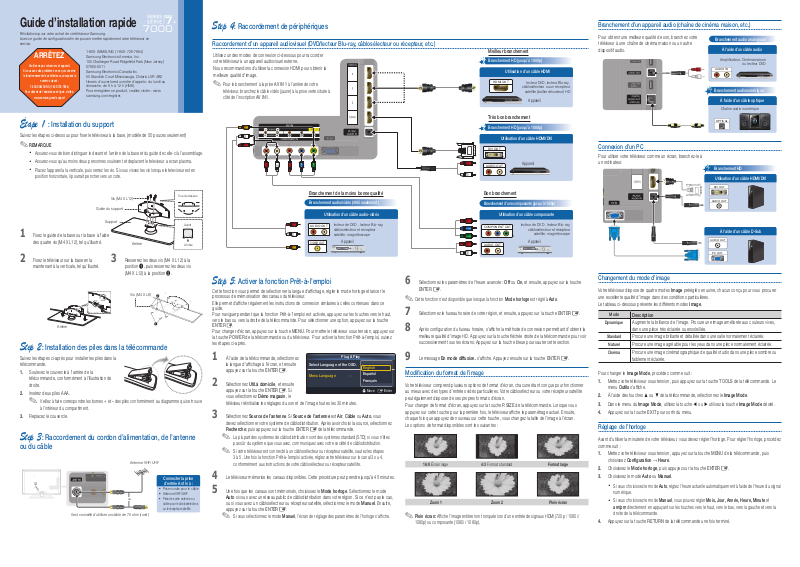

Samsung PN63C7000YF, PN58C7000, PN50C7000 QUICK GUIDE

Guide d’installation rapide

Félicitations pour votre achat de ce téléviseur Samsung. Lisez ce guide de conﬁguration aﬁn de pouvoir mettre rapidement votre téléviseur en service.

ARRÊTEZ

Veuillez ne pas retourner cet appareil.

Si vous avez des problèmes en ce qui concerne le fonctionnement de ce téléviseur, composez le

numéro suivant :

1-800-SAMSUNG (1-800-726-7864)

Pour obtenir de l’assistance en ligne, visitez:

www.samsung.com/support

1-800-SAMSUNG (1-800-726-7864) Samsung Electronics America, Inc. 105 Challenger Road Ridgeﬁeld Park (New Jersey) 07660-0511 Samsung Electronics Canada Inc. 55 Standish Court Mississauga, Ontario L5R 4B2 Heures d’ouverture du centre d’appels : du lundi au dimanche, de 9 h à 12 h (HNE). Pour enregistrer ce produit, veuillez visiter : www. samsung.com/register.

Step 4: Raccordement de périphériques

Raccordement d’un appareil audiovisuel (DVD/lecteur Blu-ray, câblosélecteur ou récepteur, etc.)

Utilisez un des modes de connexion ci-dessous pour raccorder votre téléviseur à un appareil audiovisuel externe.

Nous recommandons d’utiliser la connexion HDMI pour obtenir la meilleure qualité d’image.

✎

Pour le branchement à la prise AV IN 1 à l’arrière de votre téléviseur, branchez le câble vidéo (jaune) à la prise verte située à côté de l’inscription AV IN 1.

Étape 1 : Installation du support

Suivez les étapes ci-dessous pour ﬁxer le téléviseur à la base. (modèle de 50 pouces seulement)

✎

REMARQUE

Assurez-vous de bien distinguer le devant et l’arrière de la base et du guide de celle-ci à l’assemblage.

Assurez-vous qu’au moins deux personnes soulevent et deplacent le televiseur a ecran plasma.

Placez l’appareil a la verticale, puis serrez les vis. Si vous vissez les vis lorsque le televiseur est en

position horizontale, il pourrait pencher vers un cote.

Vis (M4 X L12)

Guide du support

Support

Vue de dessus

Avant

1 Fixez le guide de la base sur la base à l’aide

des quatre vis (M4 X L12), tel qu’illustré.

2 Fixez le téléviseur sur la base en la

maintenant à la verticale, tel qu’illustré.

3 Resserrez les deux vis (M4 X L12) à la

Arrière

position 1, puis resserrez les deuxvis (M4 X L12) à la position 2.

Step 5: Activer la fonction Prêt-à-l’emploi

Vis (M4 X L8)

Arrière

Step 2: Installation des piles dans la télécommande

Suivez les étapes ci-après pour installer les piles dans la télécommande.

1. Soulevez le couvercle à l’arrière de la

télécommande, conformément à l’illustration de droite.

2. Insérez deux piles AAA.

✎

Veillez à faire correspondre les bornes + et – des piles conformément au diagramme qui se trouve à l’intérieur du compartiment.

3. Replacez le couvercle.

Step 3: Raccordement du cordon d’alimentation, de l’antenne

ou du câble

Antenne VHF/UHF

Connecter la prise

d’entrée Ant In à :

• Prise murale pour le câble

Il est conseillé d’utilliser un câble de 75 ohm (rond).

• Antenne VHF/UHF

• Prise de sortie antenne ou

câble pour le câbloséelecteur ou le récepteur satellite

Cette fonction vous permet de sélectionner la langue d’afﬁchage, régler le mode horloge et lancer le processus de mémorisation des canaux du téléviseur.

Elle permet d’afﬁcher également les instructions de connexion similaires à celles contenues dans ce guide.

Pour naviguer pendant que la fonction Prêt-à-l’emploi est activée, appuyez sur les touches vers le haut, vers le bas ou vers la droite de la télécommande. Pour sélectionner une option, appuyez sur la touche

ENTER

Pour changer d’écran, appuyez sur la touche MENU. Pour mettre le téléviseur sous tension, appuyez sur la touche POWER de la télécommande ou du téléviseur. Pour activer la fonction Prêt-à-l’emploi, suivez

les étapes ci-après.

1 À l’aide de la télécommande, sélectionnez

la langue d’afﬁchage à l’écran, et ensuite appuyez sur la touche ENTERE.

2 Sélectionnez Util.à domicile, et ensuite

appuyez sur la touche ENTERE. Si vous sélectionnez Démo magasin, le téléviseur réinitialise les réglages du son et de l’image toutes les 30 minutes.

3 Sélectionnez Source de l’antenne. Si Source de l’antenne est Air, Câble ou Auto, vous

devez sélectionner votre système de câblodistribution. Après avoir choisi la source, sélectionnez Recherche; puis appuyez sur la touche ENTERE de la télécommande.

✎

La plupart des systèmes de câblodistribution sont des systèmes standard (STD); si vous n’êtes pas sûr du système que vous avez, communiquez avec votre société de câblodistribution.

✎

Si votre téléviseur est connecté à un câblosélecteur ou récepteur satellite, sautez les étapes 3 à 5. Une fois la fonction Prêt-à-l’emploi activée, réglez votre téléviseur sur le canal 3 ou 4, conformément aux instructions de votre câblosélecteur ou récepteur satellite.

4 Le téléviseur mémorise les canaux disponibles. Cette procédure peut prendre jusqu’à 45 minutes. 5 Une fois que les canaux sont mémorisés, choisissez le Mode horloge. Sélectionnez le mode

Auto si vous avez un réseau public de câblodistribution dans votre région. Si ce n’est pas le cas, ou si vous avez un câblosélecteur ou récepteur satellite, sélectionnez le mode Manuel. Ensuite, appuyez sur la touche ENTERE.

✎

Si vous sélectionnez le mode Manuel, l’écran de réglage des paramètres de l’horloge s’affiche.

Branchement de la moins bonne qualité

Branchement audio/vidéo (480i seulement)

Utilisation d’un câble audio-vidéo

AUDIO OUT

VIDEO OUT

Select Language of the OSD.

Menu Language :

lecteur de DVD , lecteur Blu-ray, câblosélecteur et récepteur satellite, magnétoscope

Appareil

Plug & Play

English

Español Français

Move

Enter

Branchement d’un appareil audio (chaîne de cinéma maison, etc.)

Pour obtenir une meilleure qualité de son, branchez votre téléviseur à une chaîne de cinéma maison ou un autre

Meilleur branchement

Branchement HD (jusqu’à 1080p)

Utilisation d’un câble HDMI

HDMI OUT

lecteur DVD, lecteur Blu-ray,

câblosélecteur ou un récepteur

satellite (boîtier décodeur) HD

Appareil

dispositif audio.

Très bon branchement

Branchement HD (jusqu’à 1080p)

Utilisation d’un câble HDMI/DVI

DVI OUT

Connexion d’un PC

Pour utiliser votre téléviseur comme un écran, branchez-le à

AUDIO OUT

Appareil

un ordinateur.

Bon branchement

Branchement d’une composante (jusqu’à 1080p)

Utilisation d’un câble composante

COMPONENT OUT

AUDIO OUT

6 Sélectionnez les paramètres de l’heure avancée : Off ou On, et ensuite, appuyez sur la touche

ENTERE.

✎

Cette fonction n’est disponible que lorsque la fonction Mode horloge est réglé à Auto.

7 Sélectionnez le fuseau horaire de votre région, et ensuite, appuyez sur la touche ENTER

lecteur de DVD , lecteur Blu-ray,

câblosélecteur et récepteur

satellite, magnétoscope

Appareil

Changement du mode d’image

Votre téléviseur dispose de quatre modes Image préréglés en usine, chacun conçu pour vous procurer une excellente qualité d’image dans des conditions particulières.

Le tableau ci-dessous présente les différents modes Image.

Mode

Dynamique

8 Après conﬁguration du fuseau horaire, s’afﬁche la méthode de connexion permettant d’obtenir la

meilleure qualité d’image HD. Appuyez sur la touche ﬂéchée droite de la télécommande pour voir successivement tous les écrans. Appuyez sur la touche bleue pour sauter cette section.

9 Le message En mode diffusion. s’afﬁche. Appuyez ensuite sur la touche ENTER

Modiﬁcation du format de l’image

Votre téléviseur comprend plusieurs options de format d’écran, chacune étant conçue pour fonctionner au mieux avec des types d’entrées vidéo particulières. Votre câblosélecteur ou votre récepteur satellite peut également disposer de ses propres formats d’écran.

Pour changer de format d’écran, appuyez sur la touche P.SIZE de la télécommande. Lorsque vous appuyez sur cette touche pour la première fois, le téléviseur afﬁche le paramétrage actuel. Ensuite, chaque fois que appuyez de nouveau sur cette touche, vous changez la taille de l’image à l’écran.

Les options de format disponibles sont les suivantes :

16:9 Écran large 4:3 Format standard Format large

Zoom 1 Zoom 2 Plein écran

✎

Plein écran: Affiche l’image entière non tronquée lors d’une entrée de signaux HDMI (720p / 1080i / 1080p) ou composante (1080i / 1080p).

Standard

Naturel Cinéma

Pour changer le Image Mode, procédez comme suit:

1. Mettez votre téléviseur sous tension, puis appuyez sur la touche TOOLS de la télécommande. Le menu Outils s’afﬁche.

2. À l’aide des touches ▲ ou ▼ de la télécommande, sélectionnez le Image Mode.

3. Dans le menu du Image Mode, utilisez la touche ◄ ou ► utilisez la touche Image Mode désiré.

4. Appuyez sur la touche EXIT pour sortir du menu.

Réglage de l’horloge

Avant d’utiliser la minuterie de votre téléviseur, vous devez régler l’horloge. Pour régler l’horloge, procédez comme suit:

1. Mettez votre téléviseur sous tension, appuyez sur la touche MENU de la télécommande, puis choisissez Conﬁguration → Heure.

2. Choisissez le Mode horloge, puis appuyez sur la touche ENTER

3. Choisissez le mode Auto ou Manuel.

Si vous choisissez le mode Auto, réglez l’heure actuelle automatiquement à l’aide de l’heure du signal

numérique. Si vous choisissez le mode Manuel, vous pouvez régler Mois, Jour, Année, Heure, Minute et

am/pm directement en appuyant sur les touches vers le haut, vers le bas, vers la gauche et vers la droite de la télécommande.

4. Appuyez sur la touche RETURN de la télécommande une fois terminé.

Branchement audio analogique

À l’aide d’un câble audio

Ampliﬁcateur, Cinéma maison

AUDIO IN

Branchement audionumérique

À l’aide d’un câble optique

Chaîne audio numérique

OPTICAL

Branchement HD

Utilisation d’un câble HDMI/DVI

DVI OUT

AUDIO OUT

À l’aide d’un câble D-Sub

AUDIO OUT

PC OUT

ou lecteur DVD

Description

Augmente la brillance de l’image. Procure une image améliorée aux couleurs vives, dans une pièce très éclairée ou ensoleillée.

Procure une image brillante et détaillée dans une salle normalement éclairée. Procure une image agréable pour les yeux dans une pièce normalement éclairée.

Procure une image cinématographique de qualité studio dans une pièce sombre ou faiblement éclairée.

Step 6: Télécommande

CH LIST

MUTE

POWER

SOURCE

ON/OFF

PRE-CH

@TV

MUTE

POWER

SOURCE

ON/OFF

PRE-CH

SUM

Touches et fonctions de la télécommande

✎

Cette télécommande a été spécialement conçue pour les personnes ayant une déficience visuelle. Elle comporte des points en braille sur les touches Power, Channel et Volume.

POWER

Permet de mettre le téléviseur sous tension et hors tension.

Afﬁche et sélectionne les sources vidéo disponibles.

SOURCE

ON/OFF

Lorsque cette touche est activée, les touches s'illuminent pendant un moment lorsqu'on appuie sur celles-ci. (L’utilisation de la télécommande alors que le rétroéclairage est activé réduit le temps d’utilisation des piles.)

Step 7:

La fonction Internet@TV et les caractéristiques Media Play

La fonction Internet@TV (IPTV) dont est doté votre téléviseur vous permet d’accéder à vos contenus numériques en ligne favoris par un portail en expansion constante. Les objets fenêtre personnalisables vous donnent accès à Blockbuster, Facebook, YouTube, Flickr, Netﬂix* et bien plus - tous disponibles sur votre téléviseur HD. Les caractéristiques Media Play vous permettent de connecter votre PC par

Connexion au réseau - sans ﬁl

Vous pouvez connecter votre téléviseur à votre réseau LAN par l’intermédiaire d’un routeur sans ﬁl ou d’un modem standard. Pour établir une connexion sans ﬁl, vous devez brancher un “adaptateur LAN sans ﬁl de Samsung” (WIS09ABGN, WIS09ABGN2, WIS10ABGN - vendu séparément) au port USB 1 (HDD) ou USB 2 situé à l’arrière de votre téléviseur. Voir l’illustration ci-dessous.

l’intermédiaire de votre chaîne de cinéma maison et de lire en continu sur votre téléviseur des ﬁchiers audio et vidéo enregistrés sur votre ordinateur à l’aide de la télécommande. Pour utiliser les options IPTV ou Samsung PC Share Manager, vous devez connecter votre téléviseur au réseau. Vous pouvez

Port LAN mural

connecter votre téléviseur au réseau de deux manières, par câble, à l’aide d’un câble CAT 5, ou par connexion sans ﬁl à l’aide d’un adaptateur LAN sans ﬁl Samsung. Les instructions relatives aux deux méthodes de connexion sont présentées ci-après.

Connexion au réseau - avec ﬁl

(Point d’accès avec

Câble LAN

Routeur IP sans ﬁl

serveur DHCP)

Panneau arrière du téléviseur

Adaptateur LAN sans ﬁl

Samsung

Appuyez pour accéder directement à un canal.

Appuyez sur cette touche pour sélectionner des canaux supplémentaires

(numériques) diffusés par une même station. Par exemple, pour sélectionner

Afﬁche le contenu qui comprend les options Liste des canaux, Internet@

Sélectionne rapidement les fonctions fréquemment utilisées.

Touches du menu Liste des canaux, Internet@TV, Media Play, etc.

Utilisez ces touches dans les modes Media Play et Anynet+.

(�: Contrôle la fonction d’enregistrement des enregistreurs Samsung

le canal « 54-3 », appuyez sur « 54 » et « 3 ».

Permet de régler le volume.

Afﬁche le menu OSD.

TV, Media Play, AllShare et 3D.

Permet de retourner au menu précédent.

dotés de la fonction Anynet+)

CH LIST

CONTENT

TOOLS

RETURN

A B C D

MEDIA.P YAHOO!

FAV.CH P.SIZE

Changement de canaux et réglage du volume

La touche Volume de la télécommande vous permet de régler

✎

You can also change the channels by pressing the

le volume.

CH LIST

button on the front panel of your TV and adjust the volume by pressing the y button.

Sélection d’une source

Pour regarder un ﬁlm sur votre lecteur Blu-ray ou votre émission favorie, vous devez sélectionner la source appropriée. La source est un appareil comme un lecteur Blu-ray/DVD, un câblosélecteur ou récepteur satellite, une entrée antenne ou câble. Les sources peuvent être branchées à votre téléviseur à l’aide des connexions HDMI, DVI, Composantes ou D-Sub, ou les entrées Antenne ou Câble.

Pour voir le signal à partir d’une source branchée aux entrées HDMI, DVI, Composantes ou à la prise D-Sub, appuyez sur la touche SOURCE de la télécommande. Chaque fois que vous appuyez sur la touche SOURCE, vous changez de source.

POWER

ON/OFF

SOURCE

Permet d’écouter le canal précédent.

Coupe temporairement le son.

Change de canal.

Afﬁche la liste de canaux à l'écran.

Lien vers différents services Internet.

Afﬁche l’information à l’écran.

Sélectionne les options de menu à l'écran et modiﬁe les valeurs afﬁchées.

Quitte le menu.

MEDIA.P: Afﬁche Media Play. YAHOO!: Exécute l'objet fenêtre Yahoo. 3D: Enclenche le mode 3D. FAV.CH: Afﬁche la liste de vos canaux favoris à l'écran. P.SIZE: Sélectionne le format de l'image. CC: Permet de régler la fonction de sous-titrage.

MUTE

PRE-CH

@TV

INTERNET

INFO

EXIT

La touche Channel de la télécommande vous permet de changer de canaux.

✎

Si votre téléviseur est raccordé à un câblosélecteur ou un récepteur satellite, vous pouvez changer de canaux en utilisant la télécommande de ce dernier.

Visualisation des menus afﬁchés à l’écran

Pour voir les menus afﬁchés à l’écran, procédez de la manière suivante :

1. Une fois l’appareil allumé, puis appuyez sur la touche MENU

de la télécommande. Le menu principal s’afﬁche. TLa partie gauche du menu comprend les options suivantes:

Imagee, Son, Chaîne, Conﬁguration, Entrée, Application et Support technique.

2. Appuyez sur la touche ▲ ou ▼ de la télécommande pour sélectionner une option de menu, et

ensuite appuyez sur la touche ENTER

3. Après avoir fait cela à l’aide du menu, appuyez sur la touche EXIT de la télécommande pour quitter.

CONTENT

TOOLS

INTERNET

INFO

Il existe deux manières de connecter votre téléviseur par le câble, selon la conﬁguration de votre réseau. Ces deux méthodes sont illustrées ci-dessous.

Port de modem mural Panneau arrière du téléviseur

Modem externe (ADSL/VDSL/

câblodistribution)

L’adaptateur LAN sans ﬁl Samsung est vendu séparément chez un de nos détaillants sélectionnés, dans les boutiques en ligne ou sur le site Samsungparts.com. L’adaptateur LAN sans ﬁl Samsung prend en charge les protocoles de communication IEEE 802.11A/B/G et N. Samsung recommande l’utilisation du protocole IEEE 802.11N. Lorsque vous faites jouer une vidéo à partir de la connexion IEEE 802.11B/G, il pourrait y avoir de l’interférence pendant la lecture.

Câble de modem Câble LAN

La plupart des systèmes de réseau sans ﬁl ont un système de sécurité intégré qui exige des dispositifs accédant au réseau par un point d’accès (AP) (en règle générale routeur IP sans ﬁl) de transmettre un code de sécurité crypté appelé clè d’accès.

Port LAN mural

Panneau arrière du téléviseur

Les téléviseurs Samsung ne prennent pas en charge une connexion conforme aux spéciﬁcations d’homologation de connexion sans ﬁl si le mode Pure High-throughput (Greenﬁeld) 802.11n est sélectionné et que le type de chiffrement de votre point d’accès est réglé à WEP, TKIP ou TKIP-AES

Câble LAN

(WPS2Mixed).

Conﬁguration de la connexion au réseau - sans ﬁl

Conﬁguration de la connexion au réseau - avec ﬁl

La plupart des réseaux domestiques utilisent un protocole DHCP (Dynamic Host Conﬁguration Protocol) pour conﬁgurer les connexions au réseau. Les réseaux domestiques qui prennent en charge le protocole DHCP fournissent l’adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dont votre téléviseur a besoin pour accéder à Internet, de sorte que vous n’avez pas à les entrer manuellement.

Pour conﬁgurer la connexion à réseau utilisant un protocole DHCP, procédez de la manière suivante :

1. Connectez votre téléviseur au réseau conformément à une des méthodes présentées dans les illustrations

ci-dessus.

2. Mettez votre téléviseur sous tension, appuyez sur la touche MENU de la télécommande, puis choisissez Conﬁguration → Réseau.

3. Réglez le Type de réseau à Câble s’il n’est pas déjà réglé à Câble.

4. Sélectionnez Réglage du réseau. L’écran Conﬁguration du réseau câblé s’afﬁche.

5. Dans le menu Conﬁguration du réseau câblé, réglez Réglage pr. Internet et Conﬁgur. DNS à Réglage autom.. Les paramètres Internet requis

sont automatiquement acquis et entrés par la fonction Réglage autom..

6. Sélectionnez l’option Test du réseau pour vériﬁer la connectivité à Internet.

✎

Certains réseaux sont des réseaux à adresse IP statique. Si votre réseau est un réseau à adresse IP statique, vous ne pouvez pas utiliser

Réglage pr. Internet Auto

Adresse IP Masque de sous-réseau Passerelle

DNS Auto

Serveur DNS

Réglage du réseau

Dépl.

Entrer

Retour

le protocole DHCP pour configurer la connexion au réseau. Vous devez alors entrer manuellement les options Adresse IP, Masque de sous-réseau, Passerelle et le serveur DNS. Consultez le guide d’utilisation pour avoir les instructions relatives à la configuration d’un réseau à adresse IP statique.

Démarrage de la fonction Internet@TV

Pour voir les menus afﬁchés à l’écran, procédez de la manière suivante :

1. Mettez votre téléviseur sous tension, appuyez sur la touche MENU de la télécommande, puis choisissez Application → Afﬁchage contenu.

Samsung Apps

2. Appuyez sur la touche

 ou  pour sélectionner

Internet@TV, et ensuite sur la touche ENTERE. Les fenêtres CONDITIONS D’UTILISATION et POLITIQUE DE CONFIDENTIALITÉ s’afﬁchent; choisissez Oui.

3. Pour conﬁgurer la fonction Internet@TV, suivez les instructions afﬁchées à l’écran. Consultez le guide de l’utilisateur pour avoir une description détaillée.

✎

Pour obtenir les meilleurs résultats avec la fonction Internet@TV, l’entreprise de transmission à large bande vous desservant doit fournir des vitesses de téléchargement de 3,5 Mo/sec ou plus.

Paramètres

Recommandé

Mes applications

Ouvrir une session

Marquer comme favori

par date 1/1

Trier par

Les instructions ci-dessous se rapportent aux réseaux qui utilisent le protocole DHCP (Dynamic Host Conﬁguration Protocol) pour conﬁgurer automatiquement les connexions au réseau.

Pour conﬁgurer la connexion à réseau utilisant un protocole DHCP, procédez de la manière suivante :

1. Connectez votre téléviseur au réseau conformément aux illustrations ci-dessus.

2. Mettez votre téléviseur sous tension, appuyez sur la touche MENU de la télécommande, puis

4. Sélectionnez Réglage du réseau. L’écran Conﬁguration du réseau sans ﬁl s’afﬁche.

5. Dans le menu Conﬁguration du réseau

6. Entrez le code de sécurité à l’aide des

7. Dans le menu Conﬁguration du réseau sans ﬁl, réglez Réglage pr. Internet et Conﬁgur. DNS

8. Sélectionnez l’option Test du réseau pour vériﬁer la connectivité à Internet.

Connecting a USB Device for Media Play

Vous pouvez lire des ﬁchiers contenant des photos ou de la musique ou des ﬁchiers vidéo enregistrés dans un dispositif USB en le branchant au téléviseur et en activant la fonction Media Play. Reportez-vous au guide de l’utilisateur pour avoir les instructions de fonctionnement du mode Media Play.

Retour

choisissez Conﬁguration → Réseau.

sans ﬁl, choisissez un point d’accès (AP) et

le réseau ad hoc. Si vous avez sélectionné un réseau avec un code de sécurité, l’écran Code de sécurité s’afﬁche.

touches numériques de la télécommande, et ensuite appuyez sur la touche bleue.

✎

Si votre réseau utilise un mode de

Sélectionnez un réseau Pas sélectionné r Réglage pr. Internet Auto

Adresse IP Masque de sous-réseau Passerelle

DNS Auto

Serveur DNS

cryptage WEP, les touches 0~9 et A~F sont disponibles à l’écran

Réglage du réseau

PBC(WPS)

Dépl.

Entrer

Retour

Code de sécurité. Utilisez la touche de direction de la télécommande pour aller sur les caractères et le code d’accès afin de les sélectionner.

à Réglage autom.. Les paramètre Internet requis sont automatiquement acquis et entrés par la fonction Réglage autom..

✎

Pour plus de détails, consultez le guide de l’utilisateur.

MediaPlay

Vidéos

Changer d’app.

Afcher les app.

Entrer

Retour

BN68-02618B-00
