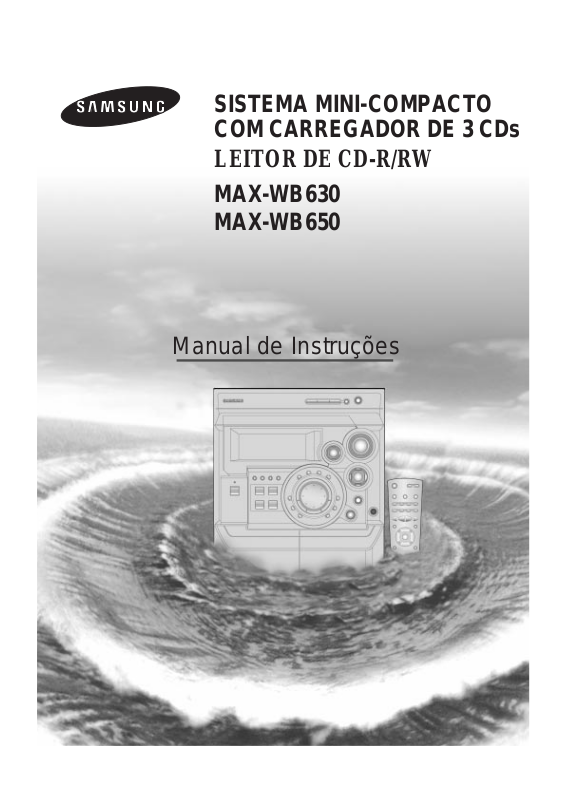

Manual de Instruções
SISTEMA MINI-COMPACTO
COM CARREGADOR DE 3 CDs
LEITOR DE CD-R/RW
MAX-WB630
MAX-WB650
PT
2
Avisos de Segurança
A utilização de comandos, regulações ou a realização de
procedimentos diferentes dos especificados neste manual
pode resultar numa exposição perigosa à radiação.
CUIDADO - RADIAÇÃO LASER INVISÍVEL QUANDO ABERTO
E COM AS PROTECÇÕES DESACTIVADAS, EVITE
A EXPOSIÇÃO AO RAIO.
Este símbolo indica a presença de voltagem
perigosa, o que pode causar choque eléctrico.
Este símbolo alerta-o para intruções de funcionamento
e manutenção importantes referentes a este aparelho.
AVISO:Para reduzir o risco de incêndio ou choque eléctrico,
não exponha este aparelho à chuva ou à humidade.
CUIDADO:PARA PREVENIR CONTRA CHOQUES ELÉCTRICOS,
ENCAIXE A SUPERFÍCIE LARGA DA FICHA NA RANHURA
LARGA E INSIRA COMPLETAMENTE.
Wiring the Main Power Supply Plug(UK Only)
IMPORTANT NOTICE
The main lead on this equipment is supplied with a moulded plug incorporating a fuse. The value of the fuse is indicated on the pin
face of the plug and if it requires replacing, a fuse approved to BS1362 of the same rating must be used.
Never use the plug with the fuse cover removed. If the cover is detachable and a replacement is required, it must be of the same
colour as the fuse fitted in the plug. Replacement covers are available from your dealer.
If the fitted plug is not suitable for the power points in your house or the cable is not long enough to reach a power point, you
should obtain a suitable safety approved extension lead or consult your dealer for assistance.
However, if there is no alternative to cutting off the plug, remove the fuse and then safely dispose of the plug. Do not connect the
plug to a main socket as there is a risk of shock hazard from the bared flexible cord.
Never attempt to insert bare wires directly into a main socket. Aplug and fuse must be used at all times.
IMPORTANT
The wires in the main lead are coloured in accordance with the following code:–
BLUE = NEUTRAL BROWN = LIVE
As these colours may not correspond to the coloured markings identifying the terminals in your plug, proceed as follows:–
The wire coloured BLUE must be connected to the terminal marked with the letter N or coloured BLUE or BLACK.
The wire coloured BROWN must be connected to the terminal marked with the letter L or coloured BROWN or RED.
WARNING: DO NOT CONNECT EITHER WIRE TO THE EARTH TERMINAL WHICH IS MARKED WITH
THE LETTER E OR BY THE EARTH SYMBOL , OR COLOURED GREEN OR GREEN
AND YELLOW.
PRODUTO LASER DE CLASSE 1
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
RISCO DE CHOQUE ELÖCTRICO.
NÃO ABRIR.
ATENÇÃO:
PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO,
NÃO RETIRE A TAMPA POSTERIOR. AS PEÇAS INTERNAS
NÃO DEVEM SER REPARADAS PELO UTILIZADOR. PARA
ASSISTÊNCIA, CONSULTE PESSOAL ESPECIALIZADO.
PRODUTO LASER DE CLASSE 1
Este Leitor de CDs foi classificado como um
produto LASER DE CLASSE 1.
CUIDADO
PT
Premir Carregar Importante Nota
Símbolos
3
Índice
AVISOS DE SEGURANÇA.................................................................................................................................................................2
INSTALAR O SISTEMA MINI-COMPACTO
Vista do painel frontal...............................................................................................................................................................................4
Janela do Visor.........................................................................................................................................................................................5
Controlo Remoto.......................................................................................................................................................................................5
Vista do Painel Posterior .........................................................................................................................................................................6
Onde Instalar o Sistema Mini-Compacto..................................................................................................................................................6
Ligar o Sistema à Alimentação ...............................................................................................................................................................6
Instroduzir as Pilhas no Controlo Remoto ..............................................................................................................................................7
Ligar as Colunas .....................................................................................................................................................................................7
Ligar uma Fonte Externa..........................................................................................................................................................................8
Saída CD Digital ......................................................................................................................................................................................8
Ligar a Antena de AM .............................................................................................................................................................................8
Ligar a Antena de FM .............................................................................................................................................................................8
Visualizar as Várias Funções do Sistema e Reduzir a Intensidade do Visor................................................................................................9
Acertar o Relógio......................................................................................................................................................................................9
Leitor de CDs
Colocar e Mudar os CDs..........................................................................................................................................................................10
Ouvir um CD.............................................................................................................................................................................................10
Seleccionar um CD no Carregador de CDs.............................................................................................................................................11
Seleccionar uma Faixa ............................................................................................................................................................................11
Procurar uma Passagem Específica num CD..........................................................................................................................................11
Função de Reprodução Aleatória.............................................................................................................................................................11
Repetir Uma ou Todas as faixas do CD..................................................................................................................................................12
Programar a Ordem de Reprodução .......................................................................................................................................................12
Verificar ou Alterar as Faixas Programadas ...........................................................................................................................................13
Sintonizador
Procurar e Memorizar Estações de Rádio ..............................................................................................................................................13
Seleccionar uma Estação Memorizada ...................................................................................................................................................14
Melhorar a Recepção de Rádio ...............................................................................................................................................................14
Sobre a Emissão RDS .............................................................................................................................................................................15
Sobre a Função RDS DISPLAY..............................................................................................................................................................15
Indicação PTY(Tipo de Programa) e Função PTY-SEARCH .................................................................................................................16
Deck de Cassetes
Ouvir uma Cassete...................................................................................................................................................................................17
Função de Gravação de CD Sincronizada ..............................................................................................................................................17
Gravar um CD ..........................................................................................................................................................................................17
Gravar um Programa de Rádio ...............................................................................................................................................................18
Copiar uma Cassete (Dobragem)...........................................................................................................................................................18
Seleccionar o Modo de Reprodução da Cassete ...................................................................................................................................18
Contador da Cassete...............................................................................................................................................................................18
Outras Funções
Função do Temporizador............................................................................................................................................................................19
Cancelar o temporizador .........................................................................................................................................................................19
Função de Silenciamento.........................................................................................................................................................................20
Surround potente .....................................................................................................................................................................................20
Função de Nível do Subwoofer................................................................................................................................................................20
Seleccionar um Modo de Som ................................................................................................................................................................20
Ligar os Auscultadores.............................................................................................................................................................................20
Recomendações
Precauções de Segurança.......................................................................................................................................................................21
Limpar o Sistema Mini-Compacto............................................................................................................................................................21
Precauções ao utilizar CDs.....................................................................................................................................................................22
Precauções ao Utilizar Cassetes de Áudio..............................................................................................................................................22
Antes de Contactar a Assistência Técnica..............................................................................................................................................22
Especificações Técnicas..........................................................................................................................................................................23
Obrigado por ter adquirido este
sistema mini-compacto SAMSUNG.
Leia atentamente este manual de instruções.
Permitir-lhe-á utilizar o sistema com toda
a facilidade e tirar partido de todas as
vantagens das suas funções.
PT
4
1.Compartimento do CD
2.Janela do Visor
3.Demonstração/Redução de intensidade
4.Visor (RDS)
5.PTY(RDS)
6.Temporizador/Relógio
7.Standby/Ligar
8.Botões de Selecção das Funções
9.Mono/Estéreo
10.Memória
11.Deck de Cassete 1
12.Gravação/Pausa
13.Botões de sintonização/paragem/busca de função
14.Gravação com sincronização de CD
15.Deck de Cassete 2
16.Programa
17.Repetição de CD
18. Enter
19.Tomada da ficha dos auscultadores
20.Surround potente
21.Botão Rotativo
22.Nível de Subwoofer
23.Dobragem a velocidade normal da cassete
24.Modo de Som
25. Volume
26.Modo de inversão
27.Abrir/Fechar
28.Mudança de CD
29.Botões de selecção do disco
30.Reiniciação do Contador
31. Deck 1/2
Vista do Painel Frontal
1
2
4
5
6
7
8
10
9
11
12
13
14
15
16
17
18
19
21
20
22
23
24
25
26
27
282930
31
3
1.Standby/Ligado
2.Modo de Som
3.Rebobinagem e Avanço Rápido da Cassete
4.Deck 1/2
5.Modo de Inversão da Cassete
6.Repetir o CD
7.Parar o CD
8.Programar/Definir
9.Busca de faixas do CD ou estações de rádio
10.Modo de sintonização
11.Selecção Mono/Estéreo
12.Redução do volume
13.Banda de sintonização
14.Aumento de volume
15.Saltar número de disco
16.Reprodução/Pausa no CD
17.Reprodução Aleatória do CD
18.Reiniciação do Contador de Cassete
19.AI Temporizador de Sono
20.Parar a cassete
21.Reproduzir a cassete
22.Nível do subwoofer
23. AUX
24. Ligar/desligar temporizador
25. Silêncio
PT
5
Controlo Remoto
1
2
3
4
5
6
7
8
9
10
11
25
24
23
22
21
20
19
18
17
16
15
14
13
12
Vista do Painel Posterior
1
2
3
4
5
6
1.Terminal do conector da antena FM
2.Terminal do conector da antena AM
3.Terminais dos conectores da coluna principal
4.Tomada de saída digital de CD
5.Terminais dos conectores do subwoofer
6.Entrada AUX
Para tirar o máximo partido do seu novo sistema mini-compacto,
siga estas instruções de instalação antes de ligar o aparelho.
Instale o sistema numa superfície plana e estável.
Nunca coloque este aparelho sobre uma carpete.
Nunca coloque este aparelho no exterior.
Mantenha uma ∑área envolvente de aproximadamente 15 cm para os
lados e para trás do sistema, para fins de ventilação.
Certifique-se de que existe espaço suficiente para abrir facilmente
o compartimento do CD.
Coloque as colunas a uma distância razoável, de cada um dos
lados do sistema, para garantir um bom som estéreo.
Oriente as colunas na direcção da área de audição.
Para obter o melhor desempenho, certifique-se de que as duas colunas
se encontram a uma distância idêntica, relativamente ao chão.
Onde instalar o
sistema mini-compacto
PT
6
Janela do Visor
21 20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1.Programa
2.Predefinição do Sintonizador e nº de Programa do CD
3.Visor Principal (Função, Frequência, Hora, etc.)
4.Cassete 1/2
5.A Gravar
6.Unidade de Frequência do Sintonizador
7.Surround Potente
8.Modo de Reprodução do CD ou de Repetição do CD
9.Gravação com sincronização de CD
10.Número do Disco a Reproduzir
11.Modo de Som
12.Relógio
13.Temporizador AI Sono ou Sono
14.Modo de Inversão da cassete
15.Modo DSP
16.Modo FM RDS
17.Modo de Sintonização (AUTO)
18.Modo FM (MONO)
19.Modo FM (STEREO)
20.SINTONIZADO
21.Predefinição do Sintonizador
PT
7
O cabo principal tem de ser ligado a uma tomada adequada.
Antes de ligar o sistema à tomada, deve verificar a tensão.
Ligue o cabo de alimentação (com o sinal AC Cordna parte de trás do
sistema) a uma tomada adequada.
Prima o botão Standby/Onpara ligar o sistema mini-compacto.
Ligar o sistema à
alimentação
1
2
Insira ou substitua as pilhas do controlo remoto quando:
Adquirir o sistema mini-compacto
Considerar que o controlo remoto deixou de funcionar correctamente
Quando substituir as pilhas, utilize um novo conjunto de pilhas e
nunca misture pilhas alcalinas com pilhas de manganésio.
Coloque o polegar na posição marcada com na tampa do compartimento
das pilhas (parte de trás do controlo remoto) e empurre a tampa na direcção
da seta.
Insira duas pilhas AAA, LR03 ou equivalentes, tendo em atenção as
polaridades:
+ na pilha com + no compartimento das pilhas
- na pilha com - no compartimento das pilhas
Coloque a tampa novamente, deslizando-a até ouvir um clique.
Se não pretender utilizar o controlo remoto durante um longo período
de tempo, retire as pilhas para evitar a corrosão.
Inserir as pilhas no controlo remoto
1
2
3
Os terminais dos conectores das colunas encontram-se na
parte de trás do sistema.
Prima e mantenha a mola do terminal da coluna na parte de trás
do sistema.
Introduza a extremidade do cabo da coluna no terminal.
Faça corresponder as polaridades (cores): Vermelho (+) com vermelho
(+) e preto (–) com preto (–).
Liberte a mola.
Utilize sempre colunas com a mesma impedância indicada
pelos terminais das colunas, na parte de trás do aparelho.
Ligar as colunas
1
2
3
Indicações para Instalar as Colunas
A instalação num local próximo de aquecedores, sob luz solar directa ou
com humidade elevada poderá causar um mau funcionamento das colunas.
Não instale numa parede ou num local elevado ou outro local instável de forma
a evitar quaisquer acidentes causados pela queda das colunas.
Mantenha as colunas afastadas da TV ou do monitor do computador.
A proximidade entre as colunas e a TV ou o monitor do computador pode
influenciar a qualidade das imagens.
Faça corresponder a polaridade (cores): Azul (+) c/ azul (+) e preto (–)
c/ preto (–);Vermelho (+) c/ vermelho (+) e preto (–) c/ preto (–).
Cabo das Colunas
(Vermelho/Preto)
Cabo das Colunas
(Azul/Preto)
PRESS
A antena AM (para ondas médias e longas) pode ser:
Colocada numa superfície estável
Fixada à parede (primeiro tem de remover a base)
Os terminais dos conectores da antena AM encontram-se na parte de trás
do sistema e estão marcados com AM.
Para evitar a interferência de ruído, confirme que os cabos das colunas
não passam perto dos fios das antenas.
Mantenha sempre uma distância de pelo menos 5 cm.
Ligar a Antena de AM
Como ligar uma antena de TIPO COAXIAL.
Ligue uma antena de 75Ωao terminal de antena FM.
Ligue o conector da antena FM fornecida à tomada coaxial
(75Ω) marcada com FM na parte de trás do sistema.
Siga as instruções da Página
13para sintonizar uma estação de
rádio e determinar a melhor posição para a antena.
Se a recepção for má, poderá ter de instalar uma antena exterior.
Para fazê-lo, ligue uma antena FM exterior à tomada FM na parte
de trás do sistema, utilizando um cabo coaxial de 75Ω(não fornecido).
Ligar a Antena de FM
PT
8
A entrada auxiliar pode ser utilizada para tirar partido da
qualidade de som do sistema mini-compacto ao ouvir a partir
de outras fontes.
Exemplos: Uma televisão
Um leitor de discos de vídeo
Um videogravador estéreo de alta fidelidade
Para ligar a fonte externa, a fonte tem de ter uma saída de áudio.
Adicionalmente, é necessário um cabo de ligação RCA.
Defina o sistema para o modo standby e desligue-o da tomada,
bem como a fonte externa.
Ligue o cabo de áudio à parte de trás do sistema mini-compacto.
Ligar a...Ao connector marcado com...
Ficha vermelha R (direita)
Ficha branca L (esquerda)
Para obter a melhor qualidade de som, não inverta os canais
direito e esquerdo.
Ligue novamente o sistema à tomada de corrente e prima Standby/On
para ligar o aparelho.
Seleccione a fonte AUX premindo AUX.
Resultado:
Aparece AUX no ecrã.
Ligue a fonte externa.
Regule o volume e o balanço consoante o necessário:
VolumeEqualizador
Exemplo: Pode ver um filme e tirar partido do som em estéreo, desde
que a banda sonora original esteja em estéreo (como se
estivesse no cinema).
Ligar a uma fonte externa
1
2
3
4
5
6
Este aparelho emite sinais de saída de som digital de CD
através desta ficha. Utilize um cabo óptico para ligar equipamento áudio digital (deck DAT, gravador MD, etc.).
Remova a capa de protecção (1) da ficha CD DIGITAL OUT. Em
seguida, ligue um cabo óptico à ficha CD DIGITAL OUT.
Quando a ficha CD DIGITAL OUT não estiver a ser utilizada
Coloque a tampa de protecção fornecida.
Ficha de saída digital de CD
(1)
AM
Loading...
