Samsung MAX-VS940TH, MAX-VS990 User Manual [es]
Manual de instrucciones
POTENTE SISTEMA
MINICOMPACTO
REPRODUCCIÓN DE
VCD/MP3-CD/CD-R/RW
MAX-VS940
MAX-VS950
MAX-VS990
E
2
Advertencias
PRODUCTO LÁSER DE CLASE 1
Este reproductor de discos compactos está
clasificado como producto láser de clase 1.
El uso de los ajustes de control o rendimiento de los procedimientos que no sean los especificados aquí, pueden
producir una exposición a la radiación peligrosa.
PRECAUCIÓN: RADIACIÓN LASER
INVISIBLE. CUANDO SE ABRA EL
APARATO Y LOS DISPOSITIVOS DE
ENCLAVAMIENTO SEAN DEFECTUOSOS,
EVITAR LA EXPOSICIÓN AL HAZ.
Este símbolo indica que existe un voltaje peligroso dentro de esta unidad que puede producir una
descarga eléctrica.
Este símbolo indica que existen instrucciones importantes de funcionamiento y
mantenimiento en la documentación que se suministra con esta unidad.
ADVERTENCIA: PARAREDUCIR EL RIESGO DE INCENDIO O DE DESCARGA ELÉCTRICA, NO
EXPONGA ESTE AP ARATO A LA LLUVIA NI A LA HUMEDAD.
PRECAUCION: PARAEVITAR DESCARGAS ELÉCTRICAS, INTRODUCIR TOTALMENTE EL ENCHUFE.
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
RIESGO DE ELECTROCUCION.
NO ABRIR.
PRECAUCION:
PARA REDUCIR EL RIESGO DE ELECTROCUCION,
NO ABRA ESTA UNIDAD. NO CONTIENE
ELEMENTOS QUE DEBA REEMPLAZAR EL
USUARIO. EN CASO DE AVERÍA, SOLICITE LA
AYUDA DE PERSONAL ESPECIALIZADO.
PRECAUCION
E
Índice
Gracias por compra esta
minicadena SAMSUNG.
Le rogamos dedique el tiempo necesario para
leer estas instrucciones ya que le permitirán
instalar y utilizar su minicadena con
suma facilidad.
Pulsar Empujar Importante Nota
3
Advertencias
........................................................................................................................................................................................................ 2
I
NSTALACIÓN DE SU MINICADENA
Advertencias..............................................................................................................................................................................................................4
Mando a distancia ....................................................................................................................................................................................................5
Panel posterior..........................................................................................................................................................................................................6
Lugar de instalación de su minicadena..................................................................................................................................................................6
Conexión del sistema a la alimentación ................................................................................................................................................................6
Colocación de las pilas en el mando a distancia ..................................................................................................................................................7
Conexión de los altavoces ......................................................................................................................................................................................7
Conexión de una fuente externa ............................................................................................................................................................................8
Conexión con el equipo ..........................................................................................................................................................................................8
Enchufe de salida digital de CD(OPCIÓN) ............................................................................................................................................................8
Conexión de la antena AM (MW)/LW......................................................................................................................................................................9
Conexión de la antena FM..............................................................................................................................................................................................................9
Conexión de la antena SW (OPCIÓN) ....................................................................................................................................................................9
Función Demo/Atenuador......................................................................................................................................................................................10
Función Modo ECO ................................................................................................................................................................................................10
Ajuste del reloj........................................................................................................................................................................................................10
VCD/MP3-CD/A
UDICIÓN DE UN DISCO COMPACTO

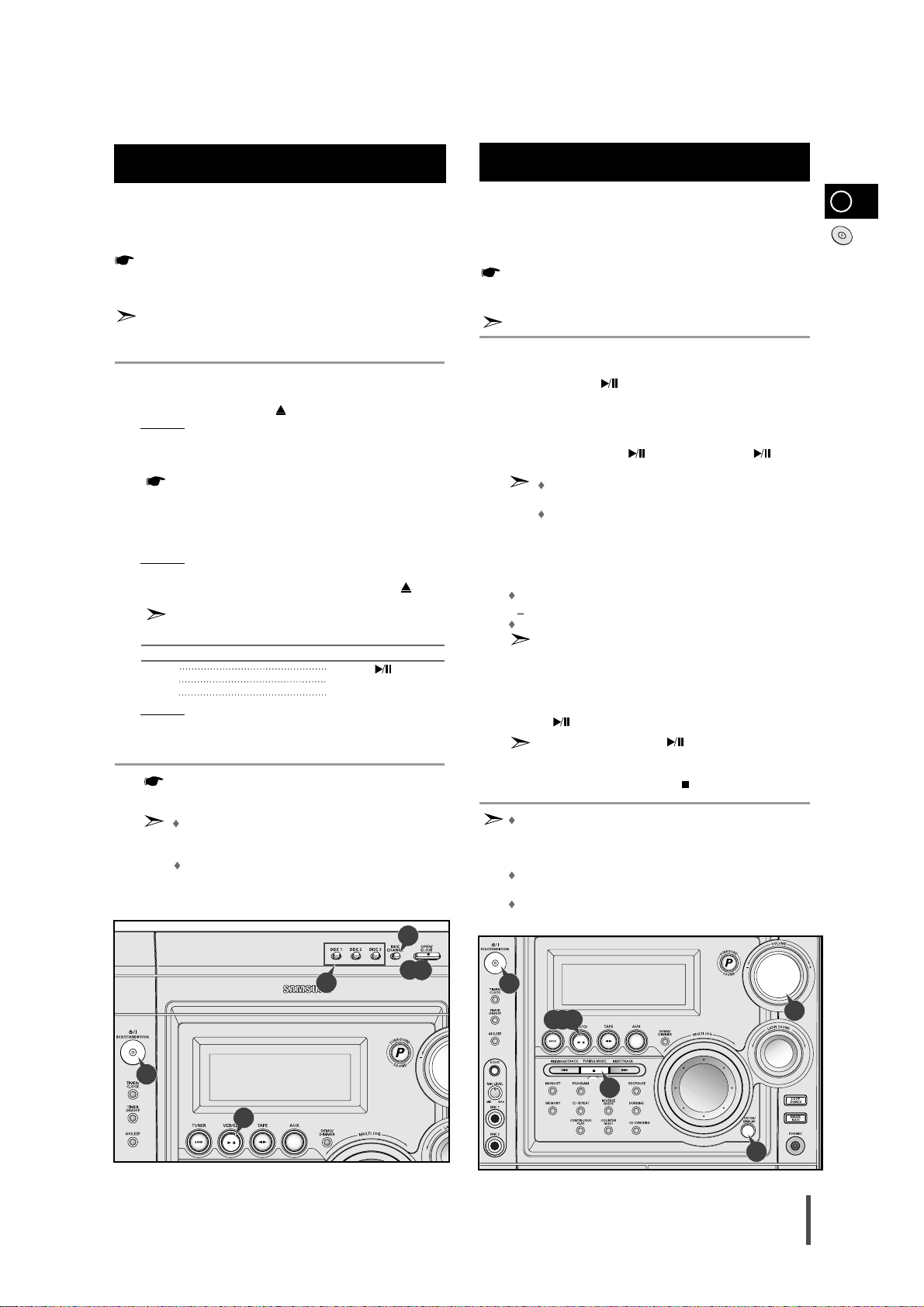

Carga y descarga de los discos compactos ......................................................................................................................................11
Para reproducir un CD/MP3 ..................................................................................................................................................................................11
Selección de un CD en el cambiador de disco ....................................................................................................................................................12
REPRODUCCIÓN DE MP3-CD ............................................................................................................................................................................................................12
Selección de una canción ......................................................................................................................................................................................12
Selección de un punto concreto del disco ..........................................................................................................................................................13
Función de saltos a través de 10 pistas................................................................................................................................................................13
Reproducción continua ..............................................................................................................................................................................13
Repetición de una o todas las canciones ............................................................................................................................................................13
Función de última memoria ..................................................................................................................................................................................13

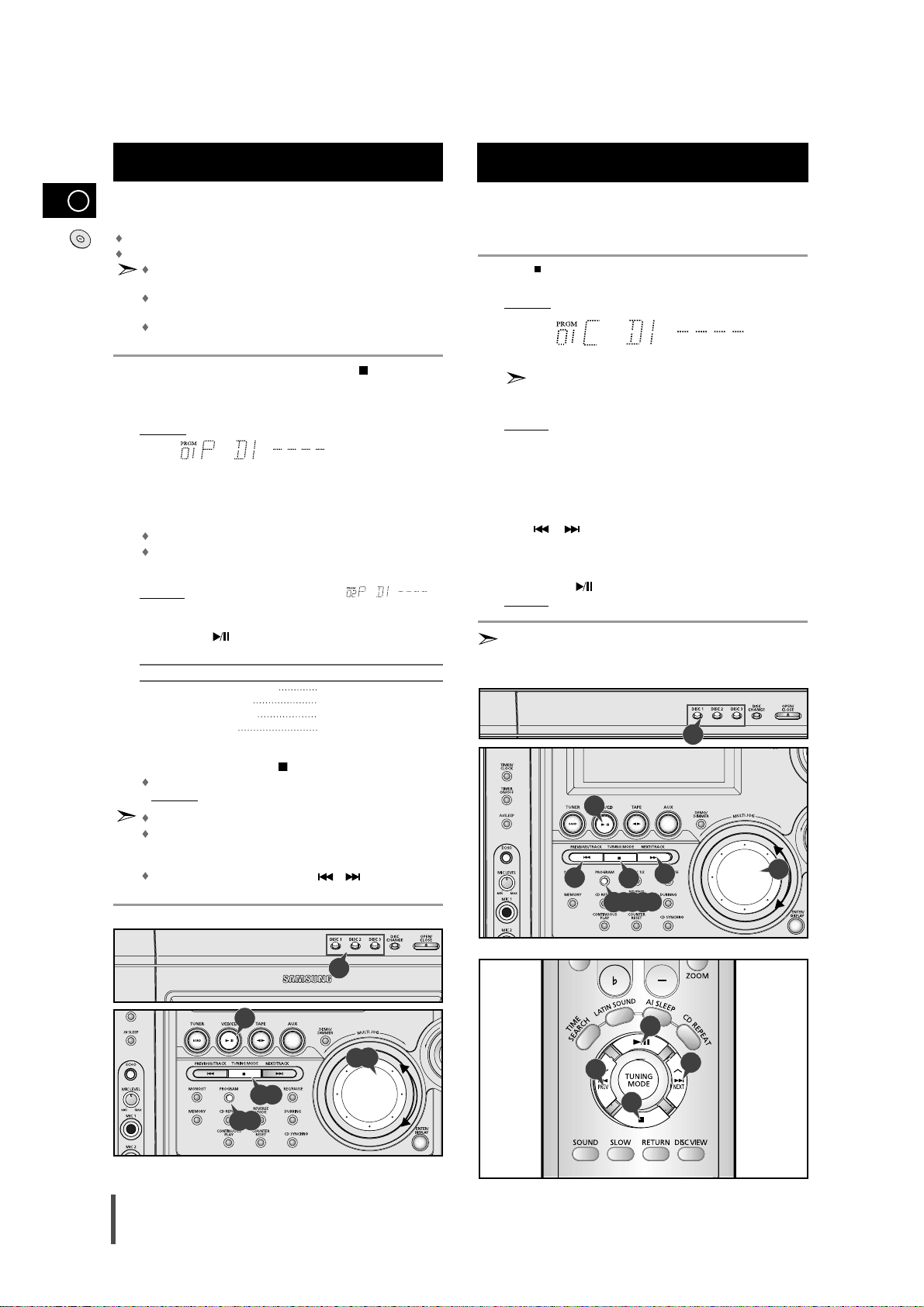

Programación del orden de reproducción............................................................................................................................................................14
Comprobación y cambio del orden de reproducción..........................................................................................................................................14

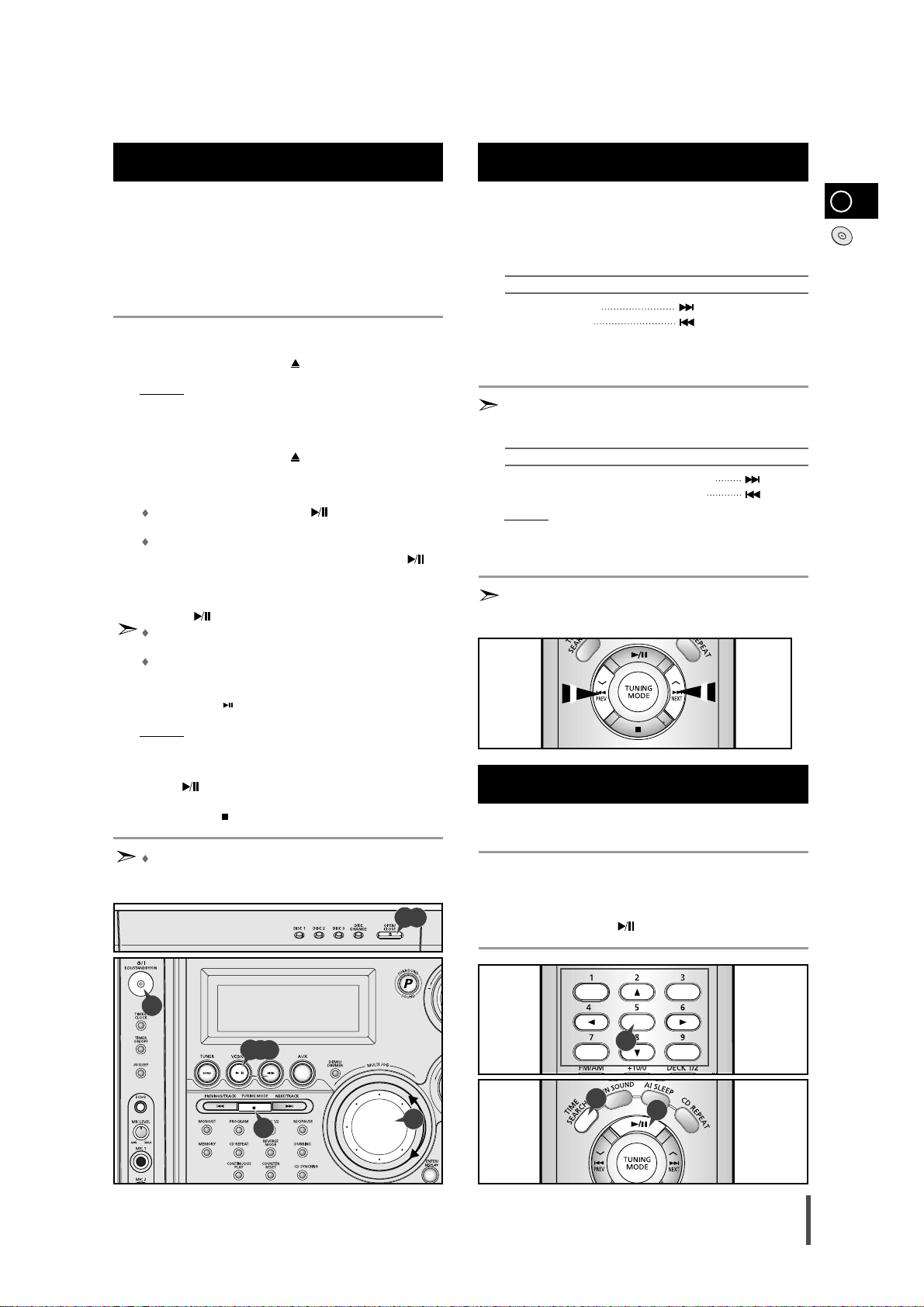

Reproducción de un Video CD ................................................................................................................................................................................15
Funciones de búsqueda ..........................................................................................................................................................................................15
Función de búsqueda por tiempo ........................................................................................................................................................................15

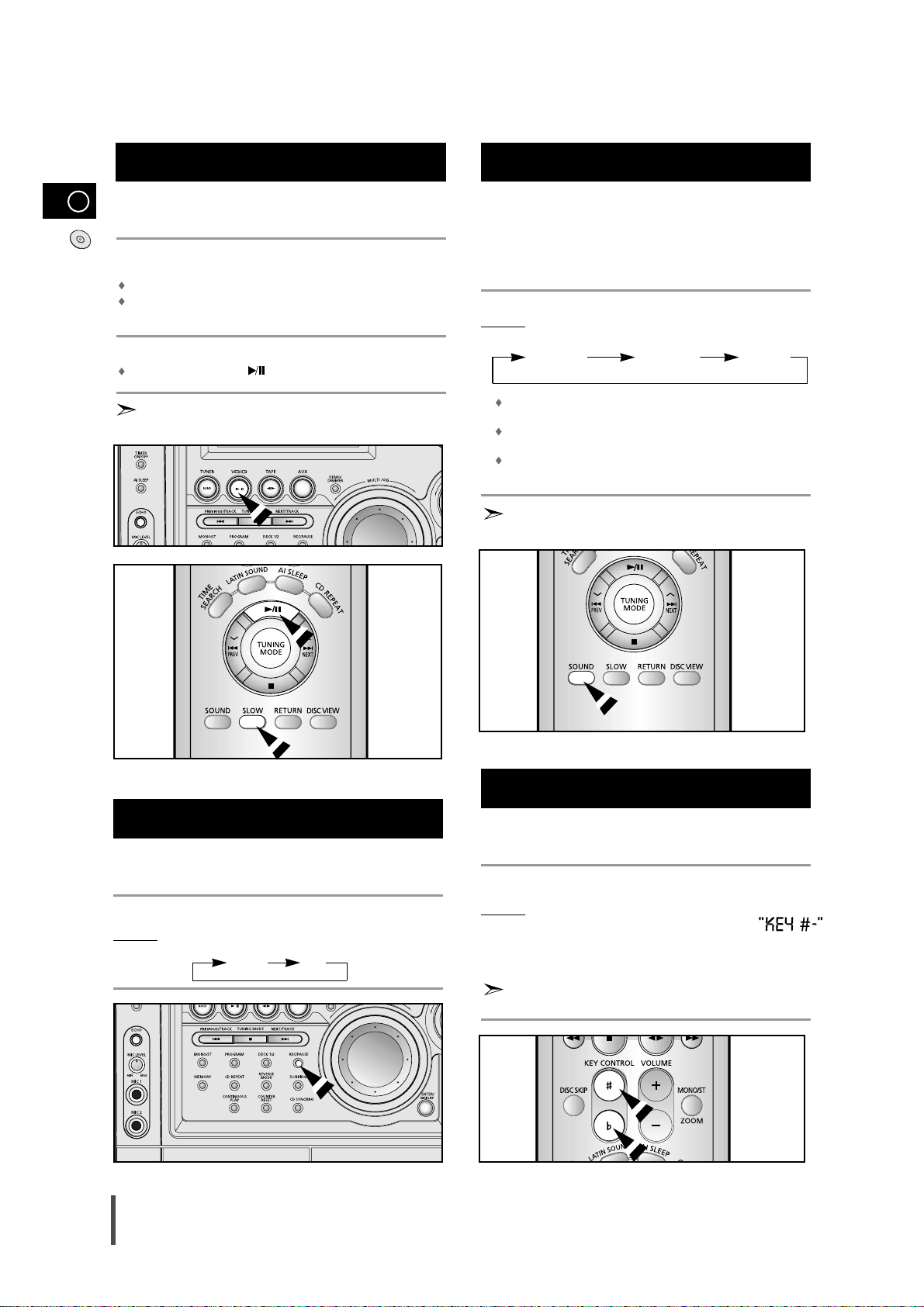

Cuando se ajuste la velocidad de reproducción ......................................................................................................................................................16
Método de selección NTSC/PAL..............................................................................................................................................................................16
Función de selección de sonido ..............................................................................................................................................................................16
Función de CONTROL DE TONOS..........................................................................................................................................................................16
Función VCD VIEW..................................................................................................................................................................................................17
Función ZOOM........................................................................................................................................................................................................17
A
UDICIÓN DE LA RADIO
Sintonizacion y almacenamiento de emisoras de radio ....................................................................................................................................18
Selección de una emisora de radio almacenada ................................................................................................................................................19
Mejora de la recepción de la señal de radio........................................................................................................................................................19
A
UDICIÓN Y GRABACIÓN DE UNA CASETE

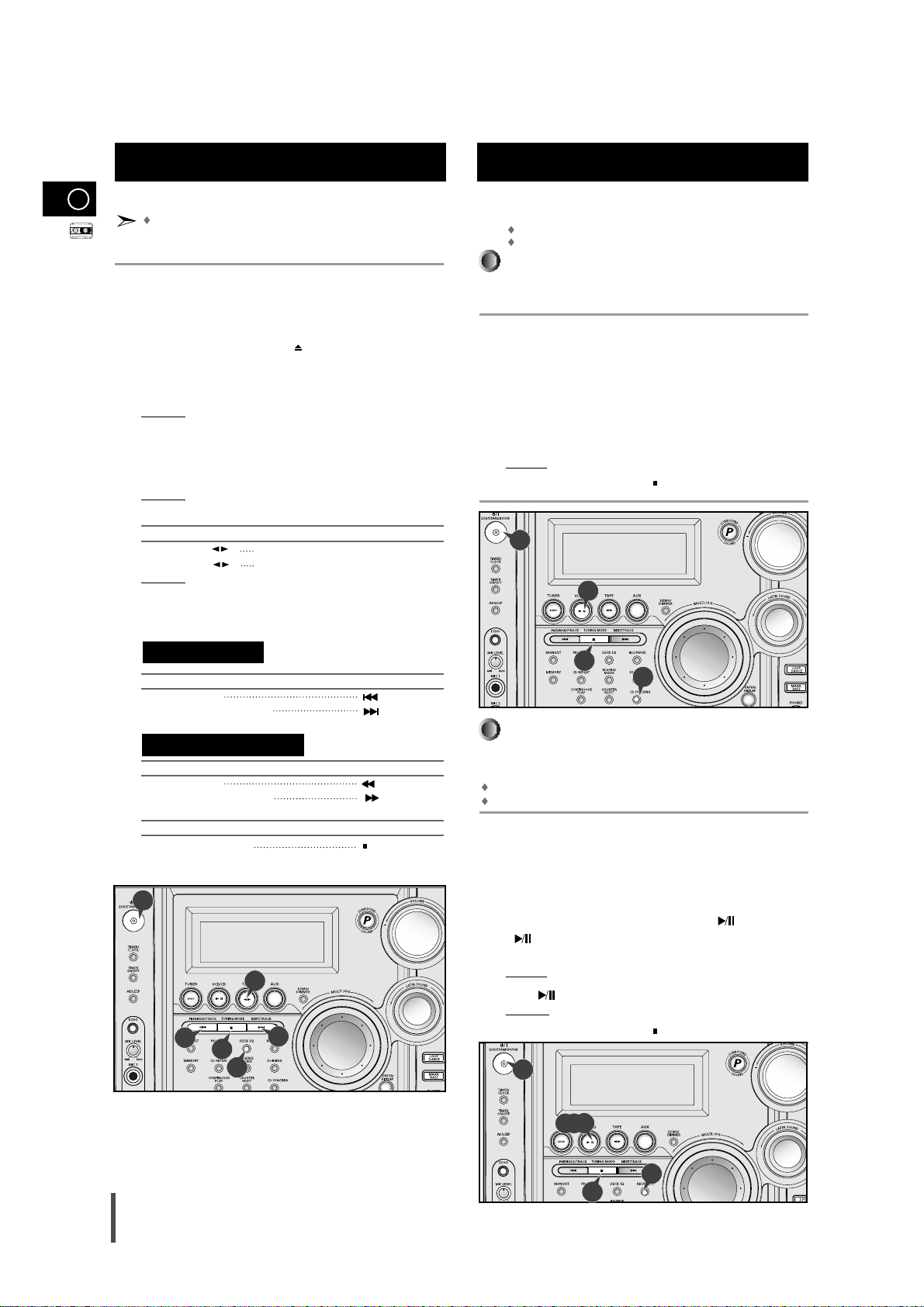

Audición de una cinta ............................................................................................................................................................................................20
Función de grabación sincronizada de CD ..........................................................................................................................................20
Grabación de un programa de radio ....................................................................................................................................................................21
Copia de una cinta..................................................................................................................................................................................................21
Selección del modo de reproducción de una cinta (Sólo platina 2) ..............................................................................................................................21
Uso del contador para ordenar las canciones ....................................................................................................................................................21
P
ROGRAMACIÓN DE LA HORA DE AUDICIÓN
Programación temporizada para iniciar la reproducción....................................................................................................................................22
Cancelación del temporizador ..............................................................................................................................................................................22
Desactivación temporal del sonido ....................................................................................................................................................................................23
Selección de sonido latino ....................................................................................................................................................................................23
Control de nivel de altavoz de graves (MAX-VS940/VS990) ..............................................................................................................................23
Función Sonido envolvente / Sonido potente......................................................................................................................................................23

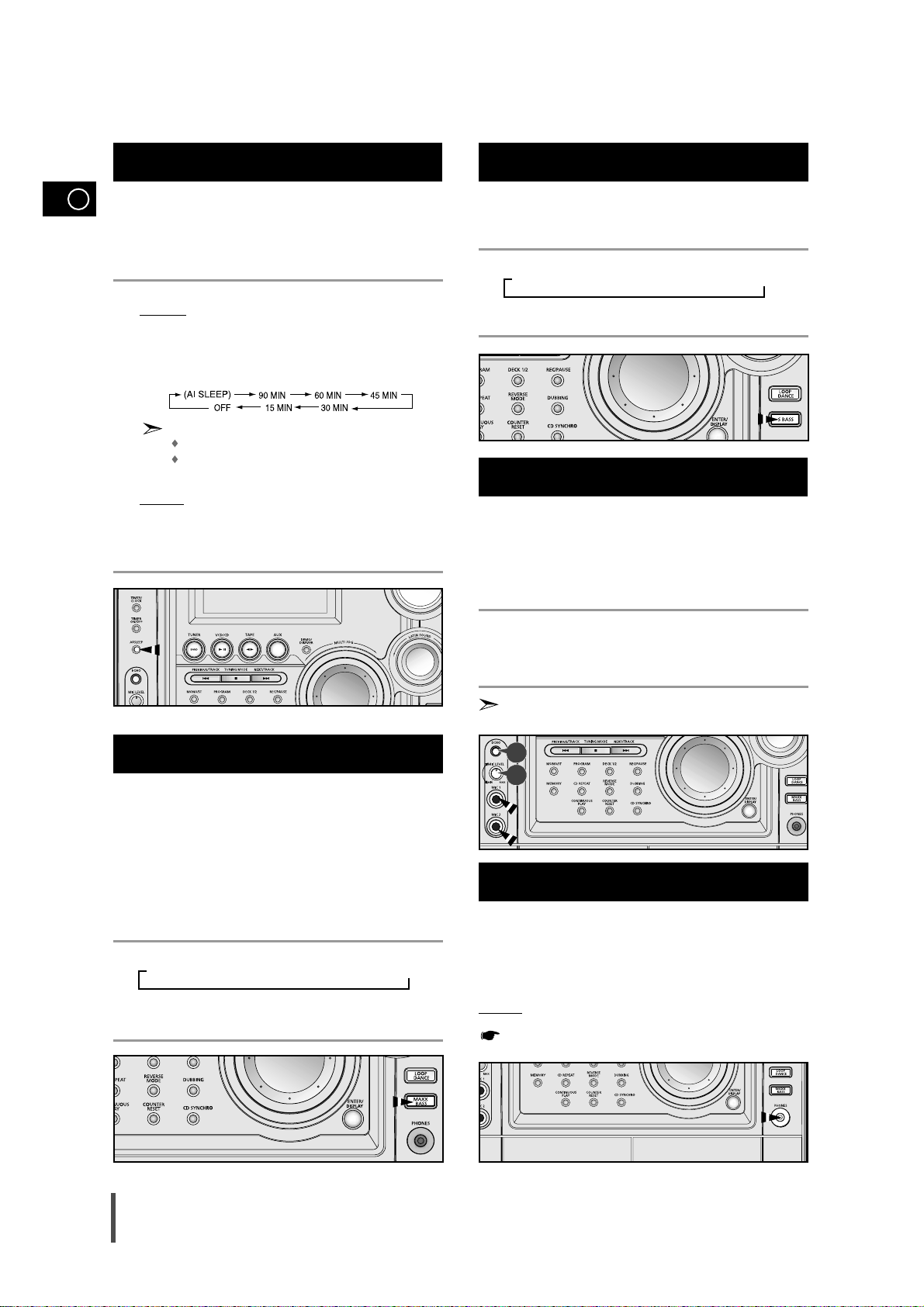

Ajuste del sistema para que se apague automáticamente ................................................................................................................................24
Función de nivel de MAXIMIZAR SÚPER GRAVES (MAX-VS940/VS990) ................................................................... .....................................24
Función de nivel de SÚPER GRAVES (MAX-VS950)..............................................................................................................................................24
Función de micrófono ..............................................................................................................................................................................................24
Conexión de los auriculares ..................................................................................................................................................................................24
C
ONSEJOS DE UTILIZACIÓN
Instrucciones de seguridad ....................................................................................................................................................................................25

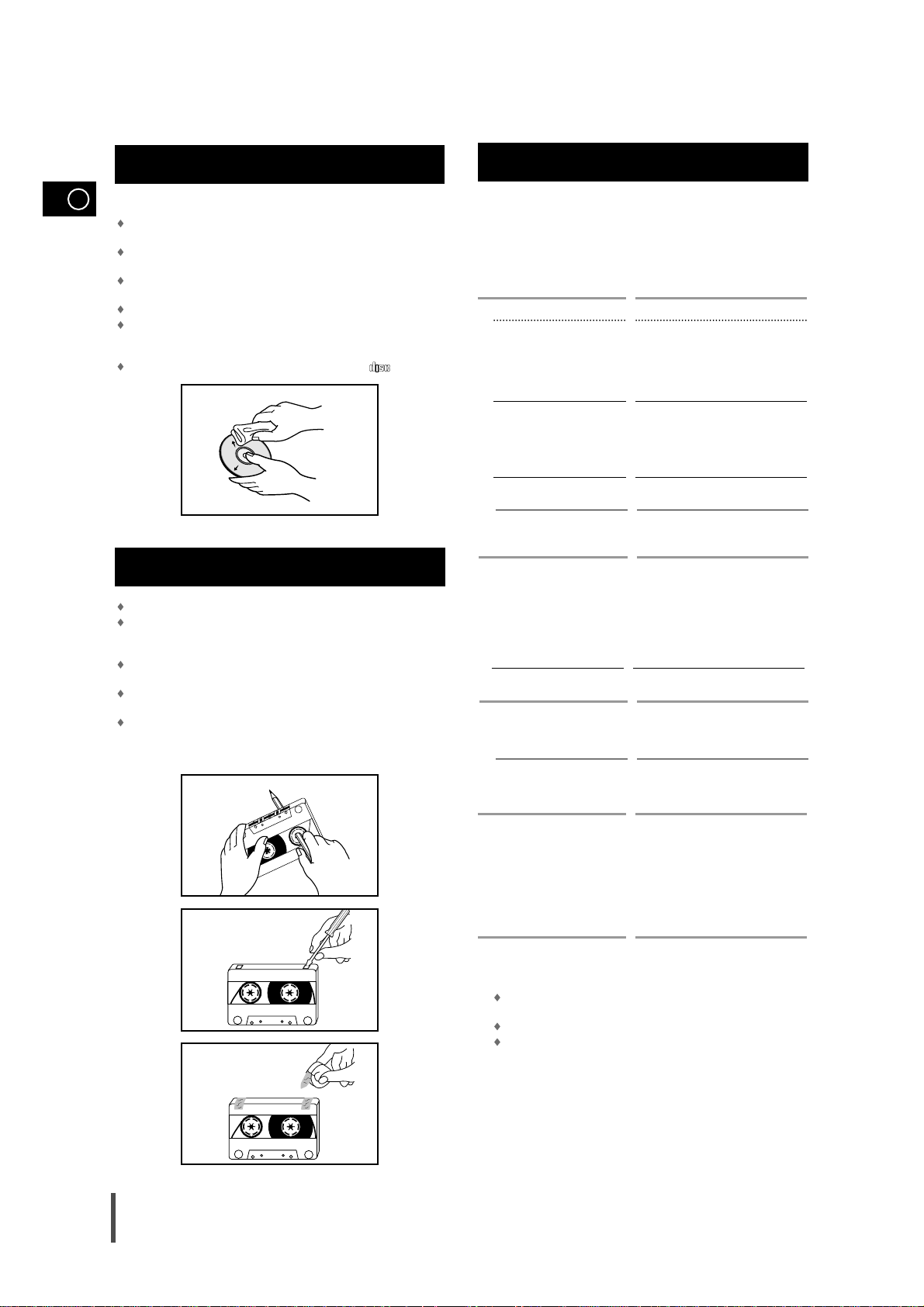

Limpieza de su minicadena ..................................................................................................................................................................................25
Precauciones al usar discos compactos ..............................................................................................................................................................26
Precauciones al usar cintas de audio....................................................................................................................................................................26
Antes de ponerse en contacto con el servicio postventa ..................................................................................................................................26
Especificaciones técnicas ......................................................................................................................................................................................27
Símbolos
E
4
Advertencias
1. Botones de función de búsqueda/
Modo de sintonización de Radio o el botón Parada
2. Botón ECO/STANDBY/ON
3. Ajuste del Temporizador y del Reloj
4. Verificación del Temporizador
5. Apagado Automático Después de Escuchar un CD
6. Selección Mono/Estéreo
7. Botón de eco del micrófono
8. Volumen del micrófono
9. MIC 1,MIC 2
10. Programación
11. Búsqueda de una pista del CD o de una Emisora de Radio
12. Platina 1
13. Repetición de CD
14. Reproducción continua
15. Selección de la Platina 1 o 2
16. Puesta a cero del Contador (Sólo casete)
17. Modo de Reproducción de casete
18. Grabación Sincronizada de Discos Compactos
19. Grabación Normal Velocidad
20. GRAB/Pausa (PAL/NTSC)
21. Multi Jog
22. Platina 2
23. Entrar / Mostrar
24. Conector de la Miniclavija de los Auriculares
25. MAXX Bass (MAX-VS940/VS990)
Súper graves (MAX-VS950)
26. LOOP DANCE
27. Sonido latino
28. Volumen
29. Sonido envolvente / Sonido potente
30. Compartimiento de Discos Compactos
31. Abrir/Cerrar Compartimiento CD
32. Cambio de Disco
33. Botones de Selección de Disco
34. Demo/Dimmer
35. Botones de Selección de Función
36. Ventana de visualización
/
.
33
3435
36
2
1
3
4
5
6
7
8
14
13
16
15
17
22
23
24
26
25
27
28
29
30
32
31
18
19 20
21
9
10
11
12
E
5
Mando a distancia
1. Botón ECO/STANDBY/ON
2. Botones digitales/ Botones direccionales
3. FM /AM
4. Rebobinado de la cinta / Avance rápido de la cinta
5. Parada (Reproducción/Grabación)
6. Control de Tonos
7. Saltar número de disco
8. Control de Tonos
9. Sonido latino
10. Búsqueda por tiempo (Last Memory)
11. Pista anterior
12. Parada
13. Sonido VCD
14. Reproducción lenta del VCD
15. Retorno
16. Vista del disco
17. Modo de Selección de Radio
18. Siguiente pista
19. Disco Reproducción/Pausa
20. CD Repetición
21. Apagado Automático Después de Escuchar
un CD
22. Disminución del Volumen
23. FM Mono/Estéreo/ Zoom VCD
24. Aumento del Volumen
25. Reproducción Hacia Adelante (Cara A) Reproducción
Inversa (Cara B)
26. +10/0
27.
Selección de la Platina 1 o 2
28. Selección de Corte de sonido
20
19
21
22
23
25
24
27
26
28
2
1
4
5
6
7
8
10
9
11
12
13
14
15
16
17
18
3
E
6
El cable de alimentación se debe enchufar en el zócalo
apropiado.
Antes de enchufar su sistema en un enchufe de la red, debe
revisar el ajuste de voltaje (OPCIONAL). Si el voltaje del enchufe
no corresponde a la especificación que aparece en la parte
trasera de la unidad, usted puede dañar gravemente su sistema.
Si ésta no corresponde a la indicada en la parte posterior del
aparato, puede dañar gravemente su minicadena.
Verifique la posición del selector de tensión en la parte posterior del
aparato (opción).Enchufe el cable de alimentación principal (marcado
AC Cord en la parte posterior del sistema) al zócalo apropiado.
Pulse el botón ECO/STANDBY/ON para encender la minicadena.
Para aprovechar todas las ventajas de su nuevo sistema
minicompacto, siga estas instrucciones de instalación antes
de conectar la unidad.
Instale la minicadena sobre una superficie plana y estable.
No coloque nunca esta unidad sobre alfombras.
No coloque nunca esta unidad al aire libre.
Deje un espacio de ventilación de alrededor de 15 cm en los
laterales y parte posterior del aparato.
Asegúrese de que haya espacio suficiente para abrir fácilmente el
compartimiento de discos compactos.
Ponga los altavoces a una distancia razonable a ambos lados del
aparato.
Oriente los altavoces hacia el centro del área de audición.
Para obtener un rendimiento óptimo, ambos altavoces deben estar
situados a igual distancia del suelo.
Lugar de instalación de su
minicadena
Conexión del sistema a la
alimentación
1
2
3
Panel posterior
1
2
3
4
5
6
7
8
9
10
11
12
/
1. Terminal de conexión para antena SW (OPCIÓN)
2. TERMINAL CONECTOR ANTENA AM
3. Conectores de salida de AUDIO (DISCO)
4. Conectore de salida de VIDEO (DISCO)
5. TERMINAL CONECTOR ANTENA FM
6. Salida digital (OPCIÓN)
7. Entrada de control de altavoz de graves
(MAX-VS940/VS990)
8. AUX INPUT
9. Terminales de conector de altavoz envolvente
(MAX-VS950/VS990)
10. Terminales de conexión para altavoz
(MAX-VS940/VS990)
11. Terminales del conector del altavoz frontal
12. Selector de Tensión (OPCIÓN)
E
7
Conectar las entradas de conexión (6) a la parte superior del sistema minicompacto.
Asegúrese de que los colores de los terminales de altavoces coinciden con los de las entradas de conexión.
Asegúrese de que las polaridades (+ y –) sean correctas.
Instrucciones para la instalación del altavoz
La instalación cerca de un aparato de calefacción, bajo la luz solar directa o con humedad puede alterar el rendimiento del altavoz.
No instale en la pared o en un lugar elevado o cualquier otra posición inestable para evitar un posible accidente causado por la caída del altavoz.
No separe el altavoz del televisor o del monitor del ordenador.
La posición del altavoz con respecto al televisor o el ordenador puede alterar la calidad de la imagen de la pantalla.
Debe poner o reemplazar las pilas del mando a distancia:
al comprar la minicadena
cuando el mando a distancia ya no funciona correctamente.
Cuando reemplace las pilas use sólo pilas nuevas y no mezcle pilas alcalinas y de manganeso.
Ponga su pulgar en la posición marcada en la tapa del comparti-miento de pilas
(parte posterior del mando) y empuje la tapa en la dirección de la flecha.
Introduzca dos pilas AAA, LR03 o equivalentes, respetando las polaridades:
+ de la pila sobre la marca + del mando a distancia.
– de la pila sobre la marca - del mando a distancia.
Vuelva a poner la tapa deslizándola hacia atrás hasta que encaje en su posición.
Si no va a usar el mando a distancia durante largo tiempo, saque las pilas para evitar la corrosión.
Colocación de las pilas en el mando a distancia
1
2
3
Conexión de los altavoces
Altavoz de graves
(Para MAX-
VS940/VS990)
Altavoz frontal (L)
Altavoz frontal (R)
Altavoz envolvente (L)
(Para MAX-VS950/VS990)
Altavoz envolvente (R)
(Para MAX-VS950/VS990)
Azul
Gris
Púrpura
Blanco
Rojo
E
8
La entrada auxiliar puede utilizarse para aprovechar la calidad
de sonido de su minicadena cuando escucha otras fuentes.
Ejemplo:
Un televisor
Un reproductor de videodisco
Un grabador de cintas de vídeo Hi-Fi estéreo
Para conectar la fuente externa, debe disponer de una salida de
audio y de un cable de conexión RCA.
Ponga la minicadena en modo de reposo y desconéctela de la red, al
igual que la fuente externa.
Conecte el cable de audio a la parte posterior de la minicadena.
Conecte la clavija... Al conector marcado...
Roja R (derecho)
Blanca L (izquierdo)
Para obtener una calidad de sonido óptima, no invierta los
canales izquierdo y derecho.
Enchufe la minicadena a la toma de alimentación y pulse
ECO/STANDBY/ON para encenderla.
Seleccione la fuente AUX pulsando AUX.
Resultado
: Aparece AUX.
Encienda la fuente externa.
Ajuste el volumen y el balance según sea necesario:
Volumen Ecualizador
Ejemplo: Puede ver una película y disfrutar del sonido estéreo como
si estuviera en el cine (siempre que la banda original esté
en estéreo).
Conexión de una fuente externa
1
2
3
4
5
6
Utilizando el cable de audio, conecte los terminales de salida de
audio (L, R) (Izquierda, Derecha) del sistema con los terminales de
entrada de audio (L, R) (Izquierda, Derecha) del grabador de casete
de videos, para poder grabar un VCD.
Utilizando el cable de video, conecte los terminales de salida de
video del sistema con el terminal de entrada de video de su TV.
Prenda su TV y seleccione el modo video presionando el botón de
selección TV/VIDEO hasta la posición VIDEO.
Preste atención para que no vaya a conectar los terminales de
salida de audio (izquierda, derecha) del sistema con el terminal
de entrada de audio de su TV.
Conexión con el equipo
3
4
AMPLIFIER
AUDIO INPUT VIDEO INPUT
RL
TV
Esta unidad puede transmitir las señales de audio digitales de
salida de CD a través de este enchufe. Use un cable óptico para
conectar el equipo de audio digital.
(módulo DAT, grabador de minidisco, etc.).
Retire la tapa contra polvo (1) del enchufe CD DIGITAL OUT. Luego,
conecte un enchufe macho de cable digital al enchufe CD DIGITAL
OUT .
Cuando el enchufe CD DIGITAL OUT no se esté usando.
Inserte la tapa contra polvo suministrada.
Enchufe de salida digital de CD(OPCIÓN)
(1)
/
E
9
La antena AM (para onda larga y media) puede:
colocarse en una superficie estable
fijarse en la pared
Los bornes de conexión están situados en la parte trasera del
aparato y están marcados AM.
Para evitar las interferencias, verifique que los hilos de
los
altavoces no pasen muy cerca de los hilos de la antena.
Mantenga siempre entre ellos una distancia de al
menos 5 cm.
Conexión de la antena AM (MW)/LW
Cómo se efectúa la conexión en la antena del TIPO COAXIAL.
Conecte la antena de 75Ω en el terminal de la antena FM.
Enchufe el conector de la antena FM dentro del enchufe coaxial(75Ω), marcado FM en al parte posterior del sistema.
Siga las instrucciones dadas en la página 18 para sintonizar la estación de radio y a continuación determine la mejor posición de la antena.
Si la recepción es mala, quizás necesite instalar una antena exterior. En este caso, conecte la antena FM exterior en el enchufe FM de la parte posterior
del sistema, usando el cable coaxialde 75Ω(no suministrado)
Conexión de la antena FM
Como conectar una antena DE ALAMBRE.
Extienda la antena SW y fije los extremos a una pared, en la posición
que ofrezca la mejor recepción.
Si la recepción es deficiente (p.ej., el transmisor está muy alejado,
hay paredes bloqueando las ondas de radio, etc.), instale una antena
exterior.
Conexión de la antena SW (OPCIÓN)
ANTENA DE FM (suministrada)
CABLE COAXIAL DE 75
Ω (no suministrado)
Loading...
