Page 1

M267x series M287x series M288x series

Руководство пользователя

КРАТКОЕ

В данном руководстве представлена информация по установке, основным функциям и устранению неисправностей в системе

Windows.

РАСШИРЕННОЕ

Данное руководство содержит информацию об установке, расширенной конфигурации, эксплуатации, а также поиске и устранении неисправностей в различных операционных системах.

Некоторые функции могут различаться в зависимости от модели и региона.

Page 2

РАТ

КО

Основные отправки факсимильных

1. Введение

Ключевые преимущества 5

Функции различных моделей 8

Полезная информация 15

О руководстве пользователя 16

Информация о безопасности 17

Обзор устройства 24

Обзор панели управления 27

Включение устройства 31

Установка драйвера локально 32

Замена драйвера 34

2. Обзор меню и базовая настройка

сообщений 69

3. Обслуживание

Заказ расходных материалов и дополнительных компонентов 75

Доступные материалы 76

Хранение картриджей 77

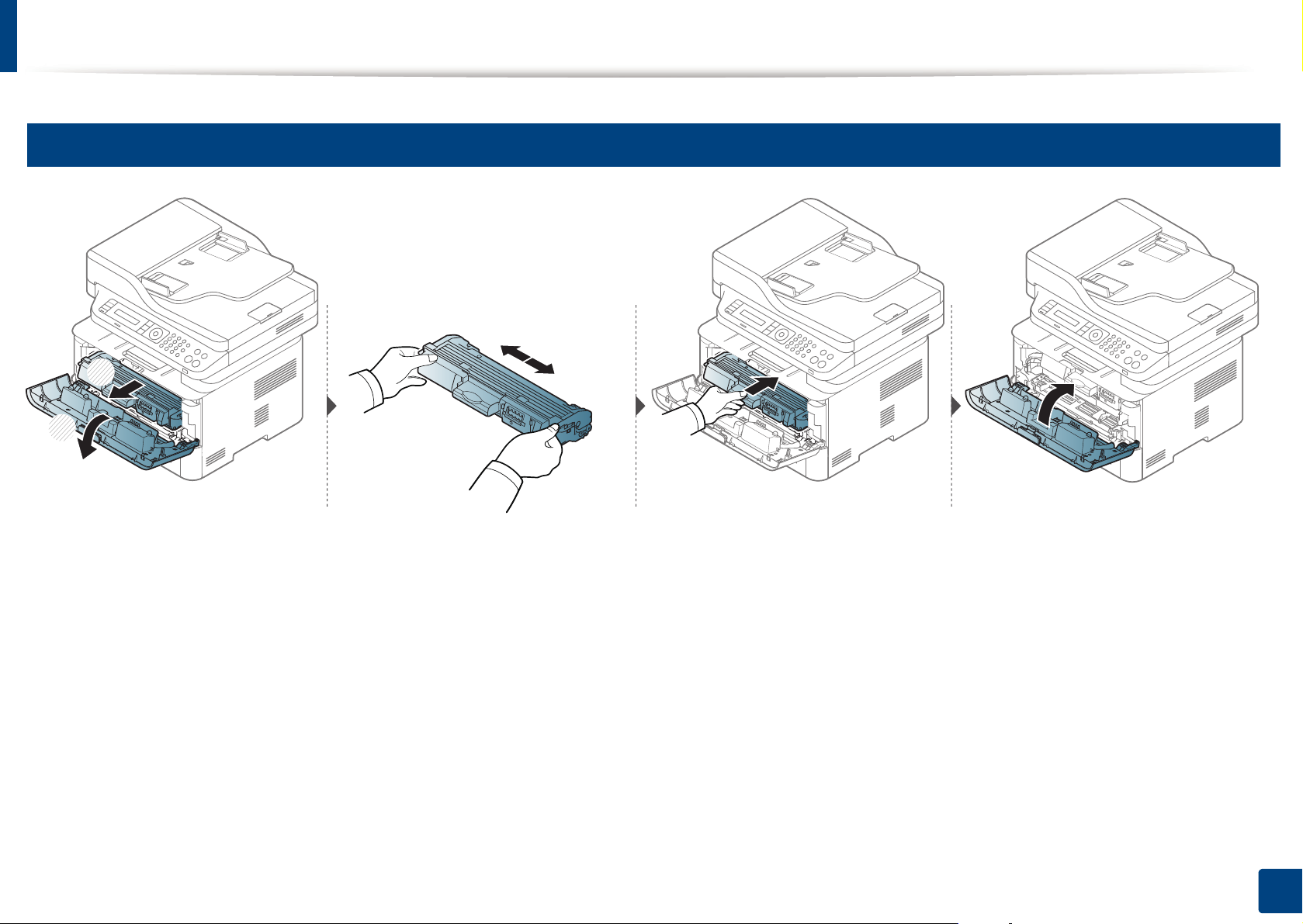

Перераспределение тонера 79

Замена картриджа 82

Замена блока переноса изображения 85

Контроль срока службы расходных

материалов 87

Настройка предупреждения о низком содержании тонера 88

Чистка устройства 89

Обзор меню 36

Основные параметры устройства 40

Материалы и лотки 42

Основные операции печати 58

Основные операции копирования 63

Базовые возможности сканирования 68

Советы по перемещению и хранению устройства 96

Page 3

РАТ

КО

4. Устранение неисправностей

Рекомендации по предотвращению

замятия бумаги 98

Устранение замятия документа 99

Удаление замятой бумаги 102

Описание индикаторов состояния 109

Сведения о сообщениях на дисплее 112

5. Приложение

Технические характеристики 120

Нормативная информация 129

Авторские права 144

Page 4

1. Введение

В данной главе содержится информация, которую необходимо усвоить прежде, чем приступать к работе с устройством.

• Ключевые преимущества 5

• Функции различных моделей 8

• Полезная информация 15

• О руководстве пользователя 16

• Информация о безопасности 17

• Обзор устройства 24

• Обзор панели управления 27

• Включение устройства 31

• Установка драйвера локально 32

• Замена драйвера 34

Page 5

Ключевые преимущества

Экологическая безопасность

• Для экономии тонера и бумаги устройство снабжено функцией экопечати.

• В целях экономии бумаги можно распечатывать несколько страниц на одном листе (см. «Использование дополнительных параметров печати» на стр. 250).

• Для экономии бумаги можно печатать на обеих сторонах листа (функция двусторонней печати) (см. «Использование дополнительных параметров печати» на стр. 250).

• Данное устройство

позволяет сэкономить электроэнергию,

автоматически снижая ее потребление в режиме ожидания.

• Для сохранения природных ресурсов рекомендуем использовать вторичную бумагу.

Быстрая печать с высоким разрешением

• Вы можете печатать с разрешением до 4 800 x 600 точек на дюйм (фактическое разрешение) (600 x 600 x 3 бита).

• Быстрая печать по требованию. M267x series:

- До 26 стр./мин для формата A4 или до 27 стр./мин для формата

Letter при односторонней печати.

M287x/M288x series:

- До 28 стр./мин для формата A4 или до 29 стр./мин для формата

Letter при односторонней печати.

Page 6

Ключевые преимущества

Удобство

• Просто поднесите телефон к NFC-наклейке на принтере, и печать начнется автоматически (см. «Использование функции NFC» на стр. 209).

• Вы можете выпонять печать со смартфонов или компьютеров через приложения, поддерживающие сервис Google Cloud Print™

(см. «Google Cloud Print™» на стр. 217).

• Программа Easy Capture Manager позволяет печатать снимки экрана, полученные нажатием кнопки Print Screen на клавиатуре (см. «Easy Capture Manager» на стр. 286).

• Приложения Samsung Easy Printer Manager и Состояние принтера

предназначены для мониторинга и отображения информации о состоянии устройства. Они позволяют выбрать подходящие параметры работы (см. «Работа с приложением Состояние принтера Samsung» на стр. 298 или «Работа с Samsung Easy

Printer Manager» на стр. 294).

• Samsung Easy Document Creator это приложение, которое

позволяет сканировать, компилировать и сохранять документы в разных форматах, включая формат .epub. Эти документы можно потом рспространять по социальным

сетям или факсу (см.

«Работа с Samsung Easy Document Creator» на стр. 293).

• Приложение AnyWeb Print помогает делать снимки экрана в Windows Internet Explorer, а также обеспечивает удобный предпросмотр, редактирование и печать изображений (см. «Samsung AnyWeb Print» на стр. 287).

• Программа Служба обновлений позволяет регулярно проверять

наличие новых версий программного обеспечения и устанавливать их во время установки драйвера. Данная функция доступна только

в ОС Windows.

• Если у вас есть доступ в Интернет, вы можете получить справку, поддержку, драйверы устройства, руководства и информацию о заказе материалов на веб-сайте www.samsung.com > ваш продукт > Поддержка и загрузка.

Широкий набор функций и поддержка множества приложений

• Поддержка разного формата бумаги (см. «Характеристики материала для печати» на стр. 122).

• Печать водяных знаков: В документ можно добавлять различные надписи, например «Секретно» (см. «Использование дополнительных параметров печати» на стр. 250).

• Печать плакатов: Текст и изображения на каждой странице документа можно увеличить, распечатать на нескольких листах бумаги и склеить (см. раздел «

Использование дополнительных

параметров печати» на стр. 250).

Page 7

Ключевые преимущества

• Печать можно выполнять из разных операционных систем (см. «Системные требования» на стр. 125).

• Устройство оснащено интерфейсом USB и(или) сетевым интерфейсом.

Поддержка разных методов настройки беспроводной сети

• Использование кнопки WPS (Wi-Fi Protected Setup™)

- Вы можете легко подключить устройство к беспроводной сети

при помощи кнопки WPS на устройстве и точке доступа (беспроводном маршрутизаторе).

• Использование USB-кабеля или сетевого кабеля

- Вы можете подключить и использовать различные

беспроводные сети посредством USB-кабеля или сетевого кабеля.

• С помощью Wi-Fi Direct

- Вы можете легко и удобно посылать файлы на

печать с ваших

мобильных устройств посредством функций Wi-Fi или Wi-Fi Direct.

См. раздел «Введение в методы настройки беспроводной сети.» на стр. 173.

Page 8

Функции различных моделей

Функции и комплектация устройств могут различаться в зависимости от модели и региона.

Операционная система

(●: поддерживаемая функция, пустое поле: неподдерживаемая функция)

Программное обеспечение

Драйвер принтера и ПО можно установить с компакт-диска с программным обеспечением.

В ОС Windows выберите драйвер принтера и ПО в окне Выбор программ и утилит для установки.

Операционная система M267x series

M287x series M288x series

Windows ● ●

Mac ● ●

Linux ● ●

Unix ●

Программное обеспечение M267x series

M287x series M288x series

Драйвер принтера SPL

● ●

Драйвер принтера PCL ●

Драйвер принтера PS

Page 9

Функции различных моделей

Драйвер принтера XPS

● ●

Утилита прямой печати

Samsung Easy Printer Manager

Параметры сканирования на ПК

● ●

Параметры режима Факс-ПК

●

(только модели M267xF/M267xFN/

M267xFH/M267xHN)

●

(только модели M287xFD/M287xFW/

M287xHN/M288xFW/M288xHW)

Параметры устройств ● ●

Состояние принтера Samsung ● ●

Samsung AnyWeb Print

● ●

Samsung Easy Document Creator ● ●

Easy Capture Manager ● ●

SyncThru™ Web Service ●

(только модели M267xN/M267xFN/

M267xHN)

●

SyncThru Admin Web Service ●

(только модели M267xN/M267xFN/

M267xHN)

●

Easy Eco Driver ● ●

Программное обеспечение M267x series

M287x series M288x series

Page 10

Функции различных моделей

(●: поддерживаемая функция, пустое поле: неподдерживаемая функция)

Easy Capture Manager ● ●

Факс Samsung Network PC Fax ●

(только модели M267xF/M267xFN/

M267xFH/M267xHN)

●

(только модели M287xFD/M287xFW/

M287xHN/M288xFW/M288xHW)

Сканировать Драйвер печати Twain ● ●

Драйвер сканирования

WIA

● ●

a. В зависимости от используемой операционной системы, могут устанавливаться разные драйверы. b. Загрузите ПО с веб-сайта Samsung и установите его: (http://www.samsung.com > ваш продукт > Поддержка или загрузка). Перед установкой проверьте,

поддерживает ли ваш компьютер и ОС эту программу.

Программное обеспечение M267x series

M287x series M288x series

Page 11

Функции различных моделей

Различные функции

Функции M267x series

M287x series M288x series

Высокоскоростной интерфейс USB 2.0 ● ●

Интерфейс проводной локальной сети

Ethernet 10/100 Base TX

●

(только модели M267xN/M267xFN/M267xHN)

●

Беспроводной сетевой интерфейс

802.11b/g/n

●

(только модель M287xDW/M287xFW/

M288xFW/M288xHW)

NFC (Связь в ближнем поле) ●

(только модель M288xFW/M288xHW)

Google Cloud Print™

●

(только модели M267xN/M267xFN/M267xHN)

●

AirPrint ●

(только модели M267xN/M267xFN/M267xHN)

●

Экопечать ● ●

Дуплексная (двусторонняя) печать ●

Дуплексная (двусторонняя) печать (в

ручном режиме)

●

Page 12

Функции различных моделей

устройство подачи документов

Автоподатчик (устройство автоматической подачи документов)

● ●

Телефонная трубка ●

(только модели M267xFH/M267x HN)

●

(только модель M287x HN/M288xHW)

Функции M267x series

M287x series M288x series

Page 13

Функции различных моделей

Факс Отпр.нескольк. ●

(только модели M267xF/M267xFN/M267xFH/

M267xHN)

●

(только модели M287xFD/M287xFW/M287xHN/

M288xFW/M288xHW)

Отлож. отправ. ●

(только модели M267xF/M267xFN/M267xFH/

M267xHN)

●

(только модели M287xFD/M287xFW/M287xHN/

M288xFW/M288xHW)

Приор. отправ. ●

(только модели M267xF/M267xFN/M267xFH/

M267xHN)

●

(только модели M287xFD/M287xFW/M287xHN/

M288xFW/M288xHW)

Переслать на факс ●

(только модели M267xF/M267xFN/M267xFH/

M267xHN)

●

(только модели M287xFD/M287xFW/M287xHN/

M288xFW/M288xHW)

Безопас. прием ●

(только модели M267xF/M267xFN/M267xFH/

M267xHN)

●

(только модели M287xFD/M287xFW/M287xHN/

M288xFW/M288xHW)

Сканировать Сканировать на ПК ● ●

Функции M267x series

M287x series M288x series

Page 14

Функции различных моделей

(●: поддерживаемая функция, пустое поле: неподдерживаемая функция)

Копирование Модуль

двусторонней печати

●

Масштабировать ● ●

Сортировка ● ●

2/4 копии/стр. ● ●

Настройка фона ● ●

a. Для некоторых стран платы беспроводной сети могут быть недоступны. В некоторых странах доступны только сети 802.11 b/g. Свяжитесь с местным

представителем компании Samsung или обратитесь в магазин, в котором было приобретено устройство.

b. Только для пользователей Windows. c. Поддерживается только лоток 1.

Функции M267x series

M287x series M288x series

Page 15

Полезная информация

Устройство не печатает.

• Откройте очередь печати и удалите документ из списка на печать (см. «Отмена задания печати» на стр. 59).

• Удалите драйвер и установите его повторно (см. «Установка драйвера локально» на стр. 32).

• Выберите данное устройство устройством по умолчанию в ОС Windows.

Где можно приобрести дополнительные компоненты и расходные материалы?

• Задайте вопрос поставщику или продавцу техники Samsung.

• Посетите страницу www.samsung.com/supplies.

Выберите ваш регион и страну, чтобы просмотреть соответствующую информацию по обслуживанию.

Произошло замятие бумаги.

• Откройте и закройте переднюю крышку.

• См. указания по устранению замятия бумаги в данном

руководстве, а затем выполните соответствующую процедуру устранения проблемы (см. «Удаление замятой бумаги» на стр. 102).

Нечеткая печать.

• Низкий уровень тонера или неравномерное его распределение в картридже. Встряхните картридж с тонером.

• Выберите другое разрешение печати.

• Замените картридж с тонером.

Откуда можно загрузить драйвер для

Индикатор состояния мигает или светится непрерывно.

• Выключите и снова включите устройство.

• Проверьте значение такого поведения индикатора в

данном руководстве, а затем выполните соответствующую процедуру устранения проблемы (см. «Описание индикаторов состояния» на стр. 109).

устройства?

• Посетите страницу www.samsung.com. Отсюда можно скачать последний драйвер к устройству, который следует установить.

Page 16

О руководстве пользователя

В настоящем руководстве пользователя приведены основные сведения об устройстве, а также детальное описание порядка его использования.

• Перед началом эксплуатации устройства следует ознакомиться с информацией о безопасности.

• Решение проблем, связанных с эксплуатацией устройства, приведено в разделе, посвященном устранению неисправностей.

• Описание терминов, используемых в данном руководстве, см. в глоссарии.

• В зависимости его вид может отличаться от иллюстраций в данном руководстве пользователя.

• В зависимости от версии драйвера/микропрограммы конкретного устройства, вид меню может отличаться от иллюстраций в данном руководстве пользователя.

• Операции, приведенные в данном руководстве, в основном предназначены для выполнения в среде Windows 7.

от модели и комплектации конкретного устройства

Общие значки

Значок Текст Описание

Содержит инструкции по защите устройства

Внимание!

Осторожно!

Примечание

от возможных механических повреждений и неисправностей.

Используется для предупреждения пользователей о риске личной травмы.

Содержит дополнительные сведения или подробные описания функций и возможностей устройства.

Условные обозначения

Некоторые термины настоящего руководства имеют одинаковое значение, например:

•«документ» и «оригинал».

•«бумага», «материал» и «материал для печати».

•«устройство», «принтер» и «МФУ».

1. Введение

Page 17

Информация о безопасности

Приведенные здесь предупреждения призваны защитить вас и окружающих от получения травм, а также от причинения возможного вреда устройству. Внимательно прочтите эти инструкции перед эксплуатацией устройства. После ознакомления с данным документом сохраните его для последующего использования.

Важные обозначения, относящиеся к безопасности

Разъяснение значков и обозначений, используемых в данной главе

Обозначает ситуации, которые могут повлечь

Осторожно

за собой смерть или нанесение вреда здоровью.

Условия эксплуатации

Осторожно

Эксплуатация устройства с поврежденным шнуром питания или незаземленной розеткой запрещается.

Это может привести к поражению электрическим током или пожару.

Не допускайте попадания на устройство каких-либо веществ, (например, воды) и размещения на его поверхности каких-либо предметов (например, мелких металлических или тяжелых предметов, свечей, зажженных сигарет и пр.).

Это может привести пожару.

к поражению электрическим током или

Обозначает ситуации, которые могут повлечь

Внимание

Не пытайтесь использовать устройство.

за собой нанесение легкого вреда здоровью или имуществу.

• При перегреве из устройства может пойти дым, оно может издавать необычные звуки или распространять запахи. В этом случае следует немедленно выключить питание и отключить устройство от электрической сети.

• Доступ к электрической розетке должен быть постоянно открыт на случай необходимости экстренного отключения питания.

может привести к поражению электрическим током или

Это пожару.

1. Введение

Page 18

Информация о безопасности

Запрещается сгибать шнур питания или ставить на него тяжелые предметы.

Хождение по шнуру или повреждение его тяжелыми предметами может привести к поражению электрическим током или пожару.

Запрещается тянуть за шнур при отключении устройства из розетки; запрещается трогать вилку влажными руками.

Это может привести к поражению электрическим током или пожару.

Внимание

Во время следует вытащить шнур питания из розетки.

Это может привести к поражению электрическим током или пожару.

Осторожно, область выхода бумаги может сильно нагреваться.

грозы или длительного простоя устройства

При падении устройства или повреждении его корпуса следует отключить все соединительные кабели и обратиться к квалифицированному обслуживающему персоналу.

В противном случае возникнет опасность поражения электрическим током или пожара.

Если после исполнения всех инструкций устройство не работает как следует, обратитесь к квалифицированному обслуживающему персоналу.

В противном случае возникнет опасность поражения электрическим током

Если вилка с трудом входит в электрическую розетку, не следует применять силу.

Следует вызвать электрика для замены розетки, иначе это может привести к поражению электрическим током.

Следите, чтобы домашние животные не грызли шнуры питания, телефонные или соединительные кабели.

Это может привести к поражению электрическим током, пожару или травме

или пожара.

животного.

Опасность ожогов.

1. Введение

Page 19

Информация о безопасности

Не накапливайте большое количество бумаги в выходном

Правила эксплуатации

лотке.

Это может повредить устройство.

Внимание

Не вытягивайте выходящую из устройства бумагу во время печати.

В противном случае это может привести к повреждению устройства.

Не кладите руки между устройством и лотком для бумаги.

В этом случае можно получить травму.

Соблюдайте осторожность при замене бумаги и устранении замятий.

Новая бумага имеет острые края и может вызвать болезненные порезы

При больших объемах печати нижняя часть области выхода бумаги может нагреваться. Не позволяйте детям прикасаться к ней.

Не закрывайте вентиляционные отверстия и не проталкивайте в них никакие предметы.

Это может привести к перегреву компонентов, что, в свою очередь, может спровоцировать повреждение или возгорание.

Использование элементов управления и настроек или выполнение операций, не описанных в настоящем руководстве облучению.

Для подключения устройства к электрической сети используется шнур питания.

Чтобы выключить блок питания устройства, следует извлечь шнур питания из розетки.

, может привести к опасному радиационному

Возможно возгорание.

При удалении замятий не пользуйтесь пинцетом или острыми металлическими предметами.

Это может повредить устройство.

1. Введение

Page 20

Информация о безопасности

Установка и перемещение

Осторожно

Запрещается устанавливать устройство в запыленных, влажных помещениях или помещениях, где возможна утечка воды.

Это может привести к поражению электрическим током или пожару.

Поместите устройство в среду, где соблюдаются необходимие температурные условия и влажность.

В ином случае это может вызвать проблемы при печати и привести к повреждению устройства (см. «Общие характеристики» на

стр. 120).

Внимание

Перед перемещением устройства отключите питание и отсоедините все кабели. Информация ниже является рекомендательной и принимает во внимание веса устройства. Если состояние вашего здоровья не позволяет вам поднимать тяжести, не следует поднимать устройство. Обратитесь за помощью и привлеките к подъему устройства нужно число людей.

После этого поднимите устройство.

• Если устройство весит менее 20 кг, его может поднимать один человек.

• Если устройство весит 20 – 40 кг, его следует поднимать вдвоем.

• Если устройство весит более 40 кг, его следует поднимать как минимум вчетвером.

При несоблюдении этого требования устройство может упасть, сломаться или травмировать людей.

Располагайте устройство на плоской поверхности в хорошо проветриваемом месте. Учитывайте пространство, необходимое для лотков.

Место должно быть хорошо проветриваемым, не жарким и не влажным; на него не должны падать прямые солнечные лучи.

открытия крышек и

1. Введение

Page 21

Информация о безопасности

При использовании устройства длительное время или при печати большого количества страниц в непроветриваемом помещении устройство способно загрязнять воздух веществами, вредными для здоровья человека. Располагайте устройство в хорошо проветриваемом помещении или регулярно открывайте окно для циркуляции воздуха.

Не устанавливайте устройство на неустойчивой поверхности.

При несоблюдении этого требования устройство может упасть, сломаться или

При необходимости используйте только телефонный

кабель стандарта № 26 AWG

В противном случае это может привести к повреждению устройства.

Подключайте шнур питания только к заземленной розетке.

травмировать людей.

или больший.

Запрещается накрывать устройство или помещать его в воздухонепроницаемое место, например, в шкаф.

Недостаток вентиляции может привести к возгоранию.

Электрическая нагрузка на розетки и шнуры питания не должна превышать допустимую.

Несоблюдение этого требования может сказаться на производительности устройства, привести к поражению электрическим током или пожару.

Уровень мощности в розетке должен соответствовать значению

Чтобы узнать уровень мощности в используемой розетке, обратитесь в электроэнергетическую компанию.

a. AWG: система стандартов American Wire Gauge

, указанному на этикетке устройства.

В противном случае возникнет опасность поражения электрическим током или пожара.

Для безопасной эксплуатации используйте шнур питания только из комплекта поставки. При использовании шнура длиной более 2 м и напряжении 110 В размер кабеля должен

Невыполнение этого требования может привести к повреждению устройства, поражению электрическим током или пожару.

соответствовать стандарту 16 AWG или больше.

1. Введение

Page 22

Информация о безопасности

При чистке и эксплуатации устройства строго следуйте

Обслуживание и профилактический контроль

поставляемому в комплекте руководству пользователя.

Иначе можно повредить устройство.

Внимание

Перед внутренней чисткой устройства отключите его от розетки. Не используйте для чистки устройства бензин, растворитель или спирт; не распыляйте воду прямо на устройство.

Это может привести к поражению электрическим током или пожару.

Не включайте устройство при замене частей или внутренней чистке.

При несоблюдении этой меры можно получить травму.

Храните чистящие принадлежности недоступных для детей.

Опасность травмирования детей.

Запрещается самостоятельно разбирать, ремонтировать или реконструировать устройство.

в местах

Не допускайте запыления или попадания воды на штепсельную розетку.

В противном случае возникнет опасность поражения электрическим током или пожара.

• Не снимайте щитки и кожухи, закрепленные винтами.

• Замену предохронителей должны производить только

сертифицированные специалисты по В противном случае возникнет опасность поражения электрическим током или пожара.

• Ремонтом устройства должны заниматься только специалисты по обслуживанию Samsung.

обслуживанию.

Это может повредить устройство. Ремонтировать устройство должны только сертифицированные специалисты.

1. Введение

Page 23

Информация о безопасности

При работе с деталями, содержащими пыль тонера

Использование расходных материалов

(картриджи, бутылки с отработанным тонером, проявочный блок), придерживайтесь следующий инструкций.

Внимание

Не разбирайте картридж с тонером.

Пыль от тонера может представлять опасность в случае вдыхания или попадания внутрь организма.

Запрещается сжигать какие-либо расходные материалы, например, картриджи или термофиксаторы.

Это может привести к взрыву или неконтролируемому возгоранию.

Хранить такие расходные материалы, как картриджи, следует в недоступном для детей месте.

Пыль от тонера вдыхания или попадания внутрь организма.

Повторное использование таких расходных материалов, как тонер, может привести к повреждению устройства.

При повреждении устройства вследствие повторного использования расходных материалов сервисное обслуживание будет платным.

может представлять опасность в случае

• При утилизации расходных материалов следуйте

инструкциям по утилизации. Инструкции по утилизации можно получить у торгового представителя.

• Не выбрасывайте расходные материалы вместе с бытовыми отходами.

• Не используйте бутылку для отработанного тонера повторно после

Несоблюдение указанных выше требований может привести к нарушению работы устройства и загрязнению окружающей среды. Гарантия не распространяется на повреждения, возникшие по неосторожности пользователя.

Если тонер попал на одежду, не стирайте ее в горячей воде.

Под воздействием горячей воды тонер въедается в ткань. Используйте холодную воду.

В процессе замены следует избегать попадания тонера на кожу или одежду.

Пыль от тонера может представлять опасность в случае вдыхания или попадания внутрь организма.

ее опорожнения.

картриджа или удаления замятий

1. Введение

Page 24

Обзор устройства

Компоненты

Шнур питания Краткое руководство по установке

Компакт-диск с ПО

Принадлежности

a. На компакт-диск с ПО записаны драйверы печати и программные приложения. b. Только для моделей, оснащенных телефонной трубкой (см. «Различные функции» на стр. 11). c. Комплект принадлежностей зависит от страны приобретения устройства и его модели.

Телефонная трубка

Устройство

1. Введение

Page 25

Обзор устройства

Вид спереди

3 Выходная опора устройства

подачи документов

11 Направляющая лотка ручной

подачи

• Вид вашего принтера может отличаться от представленного на

4 Панель управления 12 Крышка сканера

5 Передняя крышка 13 Cтекло экспонирования

иллюстрации в зависимости от модели.

• Функции и комплектация устройств могут различаться в

зависимости от модели и региона (см. «Функции различных моделей» на стр. 8).

Индикатор уровня бумаги

Лоток

1 2

10 12

Лоток ручной подачи

a. Только для моделей, оснащенных телефонной трубкой (см. «Различные функции»

на стр. 11).

b. Только модель M288x series.

Телефонная трубка

15 Направляющая ширины

бумаги на автоподатчике

NFC-наклейка ближнем поле)

(Связь в

1 Крышка устройства подачи

документов

2 Входной лоток устройства

подачи документов

Выходной лоток

Подставка выходного лотка

1. Введение

Page 26

Обзор устройства

Вид сзади

2 Разъем телефонной линии

(Line)

Выключатель питания

• Вид вашего принтера может отличаться от представленного на

3 Телефонный разъем

расширения (EXT)

Порт USB

иллюстрации в зависимости от модели.

4 Задняя крышка

• Функции и комплектация устройств могут различаться в

зависимости от модели и региона (см. «Функции различных моделей» на стр. 8).

a. Только модели M267xN/M267xFN/M267xHN/M267xHN/M287xND/M287xFD/

M287xDW/M287xFW/M287xHN/M288xFW/M288xHW.

b. Может различаться в зависимости от модели и региона. c. Только модели M267xF/M267xFN/M267xHN/M267xHN/M287xFD/M287xFW/

M287xHN/M288xFW/M288xHW.

2 3

Сетевой порт

Разъем для шнура питания

1. Введение

Page 27

Обзор панели управления

2 Сканировать на Переключение между режимом копирования и

В зависимости от модели вид панели управления вашего принтера может отличаться от изображенной на рисунке. Существует несколько типов панели управления.

3 Дисплей Индикация текущего состояния устройства и

сканирования. Индикатор Сканировать на включается в режиме сканирования и выключается в режиме копирования.

вывод подсказок во время работы.

M267xN/M287xND/M287xDW

3 5

1 Копия удостов. Копирование двух сторон удостоверения

(например водительских прав) на одну сторону

листа (см. «Копирование удостоверений» на стр. 66).

4 Стрелки влево/

вправо

Перемещение между параметрами выбранного меню, а также уменьшение или увеличение их значений.

5 Меню Переход в режим меню

и прокрутка доступных

вариантов меню (см. «Доступ в меню» на стр.

36).

6 OK Подтверждение выбора на дисплее.

7 Стоп/

Остановка операции в любой момент.

Сброс

8 Питание/

Пробужд

911

ение

Включает/выключает устройство или выводит его из режим энергосбережения. Если вам необходимо отключить аппарат, нажмите и удержите эту кнопку более трех секунд.

9 Старт Запуск

10 Энергос

Переход в режим низкого энергопотребления.

задания.

бер.

11 Обр.

Сторона

Возврат на один уровень меню выше.

1. Введение

Page 28

Обзор панели управления

12 Индикатор

Состояние

13 Экономия Переход в экорежим для снижения расхода

14 яpкocть Регулировка уровня яркости для улучшения

WPS

Отображение информации о состоянии устройства (см. «Описание индикаторов состояния» на стр. 109).

тонера и потребления бумаги (см. «Экопечать» на стр. 61).

читаемости копии. Этот параметр полезен, если оригинальный документ содержит тусклые или затемненные области изображения.

Позволяет легко настроить беспроводную сеть, не используя компьютер (см. «Настройка беспроводной сети» на стр. 172).

1. Введение

Page 29

Обзор панели управления

8 9 10 11

16 14

6 Стрелки

M267xF/M267xFN/M287xFD/M267xFH/M287xFW/ M267xHN/M287xHN/M288xFW/M288xHW

влево/вправо

7 Меню Переход в режим меню и прокрутка доступных

8 OK Подтверждение выбора на дисплее.

Перемещение между параметрами выбранного меню, а также уменьшение или увеличение их значений.

вариантов меню.

1 яpкocть Регулировка уровня яркости для улучшения

2 Копия

удостов.

Копирование двух сторон удостоверения (например водительских прав) на одну сторону листа (см. «Копирование удостоверений» на стр.

66).

3 Дисплей Индикация текущего состояния устройства и

4 Копиров

вывод подсказок во

Переключение в режим копирования.

время работы.

ание

5 Факс Переключение в режим факса.

9 Цифровая

Набор номера или ввод цифр и букв.

клавиатура

10 Адресна

я книга

11 Повтор/

пауза(-)

Сохранение часто используемых номеров факсов или поиск сохраненных номеров

Повторный набор последнего набранного номера в режиме готовности или вставка паузы(-) в номер факса в режиме редактирования.

12 Стоп/

Остановка операции в любой момент.

Сброс

13 Питание/

Пробужд ение

Включает/выключает устройство или выводит его из режим энергосбережения. Если вам необходимо отключить аппарат, нажмите и удержите эту кнопку более трех

14 Старт Запуск задания.

15 Энергос

Переход в режим низкого энергопотребления.

бер.

16 Набор

без снятия трубки

При нажатии этой кнопки можно услышать тон набора номера. Затем введите номер факса. Эта функция аналогична набору номера с помощью громкой связи.

факсов.

секунд.

1. Введение

Page 30

Обзор панели управления

17 Обр.

Сторона

18 Сканиро

вание

19 Индикатор

состояния

20 Экономия Переход в экорежим для снижения расхода тонера

Возврат на один уровень меню выше.

Переключение в режим сканирования.

Отображение информации о состоянии устройства (см. «Описание индикаторов состояния» на стр. 109).

и потребления бумаги (см. «Экопечать» на стр.

61).

Печать экрана

Нажмите эту кнопку и на экране появится вопрос Печатать снимок?. Если вы хотите напечатать только активное окно, нажмите Активно. Если вы хотите напечатать весь экран, нажмите

Заполнено.

• Кнопка Печать экрана работает только в операционных системах Windows и Mac.

• Эту функцию можно использовать только

на принтере, который подключен через интерфейс USB.

• При печати снимка активного окна или всего экрана с помощью соответствующей кнопки в зависимости от особенностей изображения устройство может использовать большее количество тонера.

• Эти функции можно использовать только в

том случае, если установлена программа Samsung Easy Printer

Manager. Если вы пользователь ОС Mac, вы должны включить Screen Print Settings в Samsung Easy Printer Manager,

чтобы воспользоваться функцией печать снимка экрана.

Уменьшить/ Увеличить

WPS

При копировании документов, помещенных на стекло экспонирования, можно выбирать масштаб от 25 % до 400 % оригинала. (см. «Копирование с уменьшением или увеличением» на стр. 65).

1. Введение

Page 31

Включение устройства

В зависимости от модели и комплектации внешний вид конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя. Проверьте модель устройства (см. «Обзор устройства» на стр. 24).

Сначала подключите устройство к сети питания.

Если устройство снабжено выключателем питания, переведите его в положение Вкл.

Если у вас модель M267xN и M287xND/M287xDW, нажмите также кнопку (Питание/Пробуждение), чтобы включить устройство.

1. Введение

Page 32

Установка драйвера локально

Локальное устройство — это устройство, подключенное к компьютеру напрямую с помощью кабеля. Если устройство подключено к сети, пропустите указанные ниже действия и перейдите к установке драйвера сетевого устройства (см. раздел «Установка драйвера по сети» на стр. 159).

• Если вы используете ОС Mac, Linux или Unix, см. «Устновка для Макинтош» на стр. 149, «Установка для Linux» на стр. 151 или

«Установка для Linux» на стр. 151.

• В зависимости от устройства и используемого интерфейса окно

установки может отличаться от описанного в данном

Руководство пользователя.

• Используйте кабель USB длиной не более 3 м.

Windows

Убедитесь в том, что устройство подключено к компьютеру и

включено.

Вставьте компакт-диск, входящий в комплект поставки, в

дисковод для компакт-дисков.

Если окно установки не открылось, нажмите Пуск > Все

программы > Стандартные > Выполнить.

X:\Setup.exe, заменив «X» буквой вашего CD-ROM, и нажмите кнопку OK.

• Для Windows 8

Если окно установки не появится, тогда в Charms(Чудо- кнопки) выберите Найти > Apps(Приложения) и введите в

строку поиска слово Выполнить. Введите команду X:\Setup.exe, заменив «X» буквой, соответствующей

приводу для компакт-дисков, и нажмите кнопку ОК.

Если появится вопрос “Выберите действия для диска.”, выберите Run Setup.exe.

Прочитайте и примите соглашение с пользователем в окне

установки. Затем нажмите кнопку Далее.

Выберите USB-подключение в окне Тип подключения

принтера. Затем нажмите кнопку Далее.

Следуйте инструкциям в окне установки.

1. Введение

Page 33

Установка драйвера локально

Выберите ПО в окне Выбор программ и утилит для установки.

В меню Пуск Windows 8

• Драйвер V4 автоматически загружается из пакета обновлений Windows при подключении компьютера к сети Интернет. Вы также можете вручную загрузить драйвер V4 с веб-сайта Samsung по адресу www.samsung.com > ваш продукт > Поддержка и загрузка.

• Приложение Samsung Printer Experience Можно загрузить из

Windows Магазин. Чтобы делать покупки в WindowsStore(Магазин), у вас должна быть учетная запись

Microsoft.

1 В Charms(Чудо-кнопки) выберите Найти. 2 Выберите Store(Магазин). 3 Найдите Samsung Printer Experience. 4 Нажмите кнопку Install.

Убедитесь, что компьютер подключен к сети Интернет и

включен.

Убедитесь, что устройство включено.

Подключите устройство к компьютеру с помощью кабеля USB.

Драйвер будет автоматически установлен из Windows Update.

• При установке только драйверов с компакт-диска, который

входит в комплект поставки, драйвер V4 не устанавливается. Если вы хотите использовать драйвер V4 в режиме Рабочий

стол, вы можете загрузить его с веб-сайта Samsung по адресу,

www.samsung.com > ваш продукт > Поддержка

• Если вы хотите установить инструменты управления принтером Samsung, вы должны установить их с компакт-диска, который входит в комплект поставки.

и загрузка.

1. Введение

Page 34

Замена драйвера

Если драйвер принтера работает неправильно, выполните приведенные ниже действия по его удалению.

Windows

Убедитесь в том, что устройство подключено к компьютеру и

включено.

В меню Пуск последовательно выберите пункты Программы

(или Все программы) > Samsung Printers > Удалить ПО принтера Samsung.

• Для Windows 8

1 В Боковой панели выберите Найти >

Apps(Приложения).

2 Найдите Панель управления.

Вставьте компакт-диск с драйвером в дисковод для компакт-

дисков и установите драйвер (см. «Установка драйвера локально» на стр. 32).

В меню Пуск Windows 8

Убедитесь в том, что устройство подключено к компьютеру и

включено.

Нажмите Удалить ПО принтера Samsung в окне Пуск.

3 Нажмите Программы и функции.

4 Щелкните правой кнопкой мыши по драйверу, который

вы хотите удалить, и нажмите Удалить.

Следуйте инструкциям в окне установки.

Следуйте инструкциям на экране.

• Если вы не можете найти ПО принтера Samsung, удалите его в режиме рабочего стола.

• Если вы хотите удалить инструменты управления принтером Samsung, в меню Пуск щелкните правой кнопкой мыши по

значку приложения и выберите Удалить, выберите компонент и нажмите , а затем следуйте указаниям на экране.

1. Введение

Page 35

2. Обзор меню и базовая настройка

Данный раздел содержит информацию об общей структуре меню и базовых параметрах настройки.

• Обзор меню 36

• Основные параметры устройства 40

• Материалы и лотки 42

• Основные операции печати 58

• Основные операции копирования 63

• Базовые возможности сканирования 68

• Основные отправки факсимильных сообщений 69

Page 36

Обзор меню

Панель управления предоставляет доступ к различным меню для настройки устройства и использования его функций.

• Выбранное меню будет отмечено звездочкой (*).

• Некоторые меню могут не отображаться на дисплее в

зависимости от параметров или моделей. Это значит, что данные функции недоступны для этого устройства.

• В зависимости от модели и комплектации меню конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя.

• Эти меню описаны в Расширенном сведения о меню настройки» на стр. 220).

руководстве (см. «Полезные

Доступ в меню

Если выбранное меню содержит вложенные меню, вернитесь к

шагу 3.

Нажмите кнопку OK, чтобы сохранить изменения.

Нажмите (Стоп/Сброс) для возврата в режим готовности.

В зависимости от того, какая функция будет использоваться,

нажмите на панели управления кнопку Факс, Копировать или Сканировать на панели управления.

Нажимайте кнопку на (Меню) до тех пор, пока в нижней

части дисплея не отобразится название нужного меню, затем нажмите на кнопку OK.

Нажимайте стрелку влево/вправо, пока на дисплее не

отобразится нужное меню, затем нажмите на кнопку OK.

2. Обзор меню и базовая настройка

Page 37

Обзор меню

Функция факсаa (см. «Функция факса» на

стр. 227)

Плотность

Светлое+5- Светлое+1

Стандартное

Темное+1- Темное+5

Разрешение

Стандартное

Четкое

Очень четкое

Фотография

Цветной

Исход. размер

Отпр.нескольк.

Отлож. отправ.

Перенаправить

Перес. на факс

Перес. на ПК

Перес.и печать

Безопас. прием

Выкл.

Вкл.

Печать

Добавить стр.

Отмена задания

Настр. факсаa (см. «Настройка параметров

отправки» на стр. 229, «Настройка параметров

приема» на стр. 230)

Отправка

Кол-во дозв.

Интервал дозв.

Префикс набора

Реж. испр. ош.

Скор. модема

Подтв. факс

Образ

Режим набора

Прием

Режим приема

страницы

Факс

Телефон

Автоотв/факс

DRPD

Звонк. до отв.

Печ. дан.факса

Код начала пр.

Автоуменьшение

Обрезать изоб.

Наст. неж.факс

Режим DRPD

Дупл. печать

Измен. умолч.

Плотность

Разрешение

Исход. размер

Пр./пер. вруч.

Копирование (см. «Копирование» на стр.

224)

Исход. размер

Масштабировать

Двусторонняя

1 сторон.

1->2 сторон.

1->2 стор пов.

Плотность

Светлое+5- Светлое+1

Стандартное

Темное+1- Темное+5

Тип оригинала

Текст

Текст/фото

Фото

Разбор копий

Макет

Стандартное

2 копии/стр.

4 копии/стр.

Копия удостов.

Настройка фона

Выкл.

Авто

Усил.: уров.1

Усил.: уров.2

Удал.: уров.1Удал.: уров.4

Приор. отправ.

Переслать

a. Только серии M267xF/ M267xFN/ M287xFD/ M287xFW/ M267xFH/ M267xHN/ M287xHN/M288xFW/M288xHW b. В некоторых странах этот параметр может быть недоступен. c. Только модели M287xFD/M287xFW/ M287xHN/M288xFW/M288xHW. d. Только модели M287xND/M287xFD/M287xDW/M287xFW/M287xHN/M288xFW/M288xHW.

2. Обзор меню и базовая настройка

Page 38

Обзор меню

Настр. копии

(См. «Настройка

копирования» на стр. 226)

Измен. умолч.

Исход. размер

Копии

Масштабировать

Двусторонняя

Плотность

Тип оригинала

Разбор копий

Настройка

ИД устройства

Номер факса

Дата и время

Режим часов

Язык

Реж. по умолч.

Энергосбереж.

Автовыкл. пит.

Соб. пробужд.

Время ож.сист.

Вр.ожид.задан.

Над уров. моря

Автопродолж.

Замена бумаги

Настр. сист.

(См. «Настройка системы» на стр. 232)

Эконом. тонера

Параметры эко

Настр. бумаги

Размер бумаги

Тип бумаги

Источн. бумаги

Поле

Звук/громкость

Звук клавиш

Сигнал

Динамик

Звонок

Отчет

Конфигурация

Тест. страница

Конфигур. сети

Расх. материал

Счетчик испол.

Факс принят

Факс отправлен

Заплан.задания

Подтв. факс

Нежелат. факс

Шрифты PCL

Адресная книга

Обслуживание

Уд.сообщ.тон.

Срок службы

Мастер изобр.

Заканч. тонер

Сигн.низк.БПИ

Серийный номер

Настр. печати

(См. «Меню Печать» на стр.

222)

Ориентация

Книжная

Альбомная

Двусторонняя

Выкл.

Длинный край

Короткий край

Копии

Разрешение

Очистить текст

Автом. CR

Пр. пуст. стр.

Эмуляция

a. Только модели M287xND/ M287xFD/M287xDW/M287xFW/M287xHN/M288xFW/M288xHW. b. Только модели M267xF/ M267xFN/ M287xFD/M287xFW/M267xFH/ M267xHN/M287xHN/M288xFW/M288xHW. c. Только модели M267xN/ M287xND. d. Только модели M267xN/M267xFN/M287xND/ M287xFD/M287xDW/M287xFW/M267xHN/M287xHN/M288xFW/M288xHW. e. Только модели M287xND/M287xFD/M287xDW/M287xFW/M287xHN/M288xFW/M288xHW. f. Только модели M2675/M2676/M2875/M2876/M2885/M2886 series.

2. Обзор меню и базовая настройка

Page 39

Обзор меню

Сеть

TCP/IP (IPv4)

DHCP

BOOTP

Статический

TCP/IP (IPv6)

Включить IPv6

Конфиг. DHCPv6

Скор. Ethernet

Немедленно

10Мбит/с,п/д

10 Мбит/с,дуп

100Мбит/с,п/д

100Мбит/с,дуп

Беспроводной

ВКЛ/ВЫКЛ Wi-Fi

Wi-Fi Direct

Параметры WPS

Параметры WLAN

Б.сеть: По ум.

Сигнал WLAN

Мастер проток.

Включение сети

Включение HTTP

WINS

SNMP V1/V2

UPnP(SSDP)

MDNS

SetIP

SLP

Конфигур. сети

Сброс настроек

a. Только модели M267xN/M267xFN/M287xND/M287xFD/M287xDW/M287xFW/

M267xHN/M288xFW/M288xHW.

b. Только серии M287xDW/M287xFW/M288xFW/M288xHW. c. Только M287xFW/M288xFW.

2. Обзор меню и базовая настройка

Page 40

Основные параметры устройства

Параметры устройства можно настроить в меню Параметры устройств программы Samsung Easy Printer Manager.

• Для пользователей ОС Windows и Mac: настройка в меню

Samsung Easy Printer Manager > (переход в расширенный режим) > Параметры устройств, см.

«Параметры устройств» на стр. 296.

После завершения установки можно установить параметры принтера, предусмотренные по умолчанию.

Выполните действия ниже, чтобы изменить стандартные настройки:

В некоторых моделях для перехода к меню нижнего уровня может потребоваться нажать кнопку OK.

Установите дату и время с помощью стрелок или с помощью цифровой клавиатуры (см. «Буквы и цифры клавиатуры» на стр.

243).

• Месяц = 01–12

• День = 01–31

• Год = необходимо ввести 4 цифры

• Час = 01–12

• Минута = 00–59

• Режим часов: Можно задать отображение текущего времени на устройстве в 12- или 24-часовом формате.

• Энергосбереж.: Если устройство не используется в

течение некоторого времени, эта функция позволяет экономить электроэнергию.

Нажмите (Меню) > Настр. сист. > Настройка на панели

управления.

Выберите желаемый параметр и нажмите OK.

• Язык: изменяет язык панели управления.

• Дата и время: Установленные значения даты и времени

используются при задержке отправки по факсу. Они также печатаются на отчетах. Если эти значения, по каким-то причинам, заданы неправильно, их необходимо исправить.

При нажатии кнопки (Питание/Пробуждение) , начале печати или получении факса устройство выходит из режима энергосбережения.

• Над уров. моря: На качество печать влияет атмосферное давление, которое определяется высотой расположения устройства над уровнем моря. Перед тем как задать значение поправки на высоту, необходимо определить высоту расположения устройства над уровнем моря (см. «Поправка на высоту» на стр. 242).

2. Обзор меню и базовая настройка

Page 41

Основные параметры устройства

Выберите желаемый параметр и нажмите OK.

Нажмите кнопку OK, чтобы сохранить изменения.

Нажмите (Стоп/Сброс), чтобы вернуться к режиму

готовности.

Для настройки других полезных функций, перейдите по следующим ссылкам.

• См. раздел «Ввод различных символов» на стр. 243.

• См. раздел «Буквы и цифры клавиатуры» на стр. 243.

• См. раздел «Настройка размера и типа бумаги» на стр. 53.

• См. раздел «Настройка телефонной книги факса» на стр. 245.

2. Обзор меню и базовая настройка

Page 42

Материалы и лотки

В этой главе описывается загрузка материалов для печати в устройство.

• Использование материалов для печати, которые не соответствуют данной спецификации, может привести к появлению дефектов или к необходимости ремонта. Такой ремонт не покрывается гарантийными обязательствами или сервисным соглашением с компанией Samsung.

• Не используйте фотобумагу для струйной печати. В противном случае это может привести к повреждению устройства.

• Использование огнеопасных печатных материалов

может

привести к возгоранию.

• Используйте только перечисленные материалы для печати (см. «Характеристики материала для печати» на стр. 122).

Использование огнеопасных печатных материалов или присутствие инородных материалов в принтере может привести в перегреву прибора, а в некоторых случаях к возгоранию.

Обзор лотка

Для изменения размера необходимо передвинуть ограничители бумаги.

1 Направляющая

Если вы не отрегулируете ограничитель, это может нарушить выравнивание бумаги, вызвать перекос изображения или замятие бумаги.

выдвижного лотка

2 Ограничитель длины

бумаги

3 Ограничитель ширины

бумаги

2. Обзор меню и базовая настройка

Page 43

Материалы и лотки

Индикатор количества бумаги показывает объем бумаги в лотке.

Типы бумаги для двусторонней печати

В некоторых моделях функция двусторонней печати может отсутствовать (см. «Функции различных моделей» на стр. 8).

Типы бумаги, которую можно использовать для двусторонней печати, зависят от напряжения питания вашего устройства. См. таблицу ниже.

Напряжение

питания

Доступная бумага

110 В Letter, Legal, US Folio, Oficio

1 Заполнено 2 Пустой

220 В A4

2. Обзор меню и базовая настройка

Page 44

Материалы и лотки

Загрузка бумаги в лоток

При печати с использованием лотка не следует загружать бумагу в лоток ручной подачи, поскольку это может привести к замятию.

2. Обзор меню и базовая настройка

Page 45

Материалы и лотки

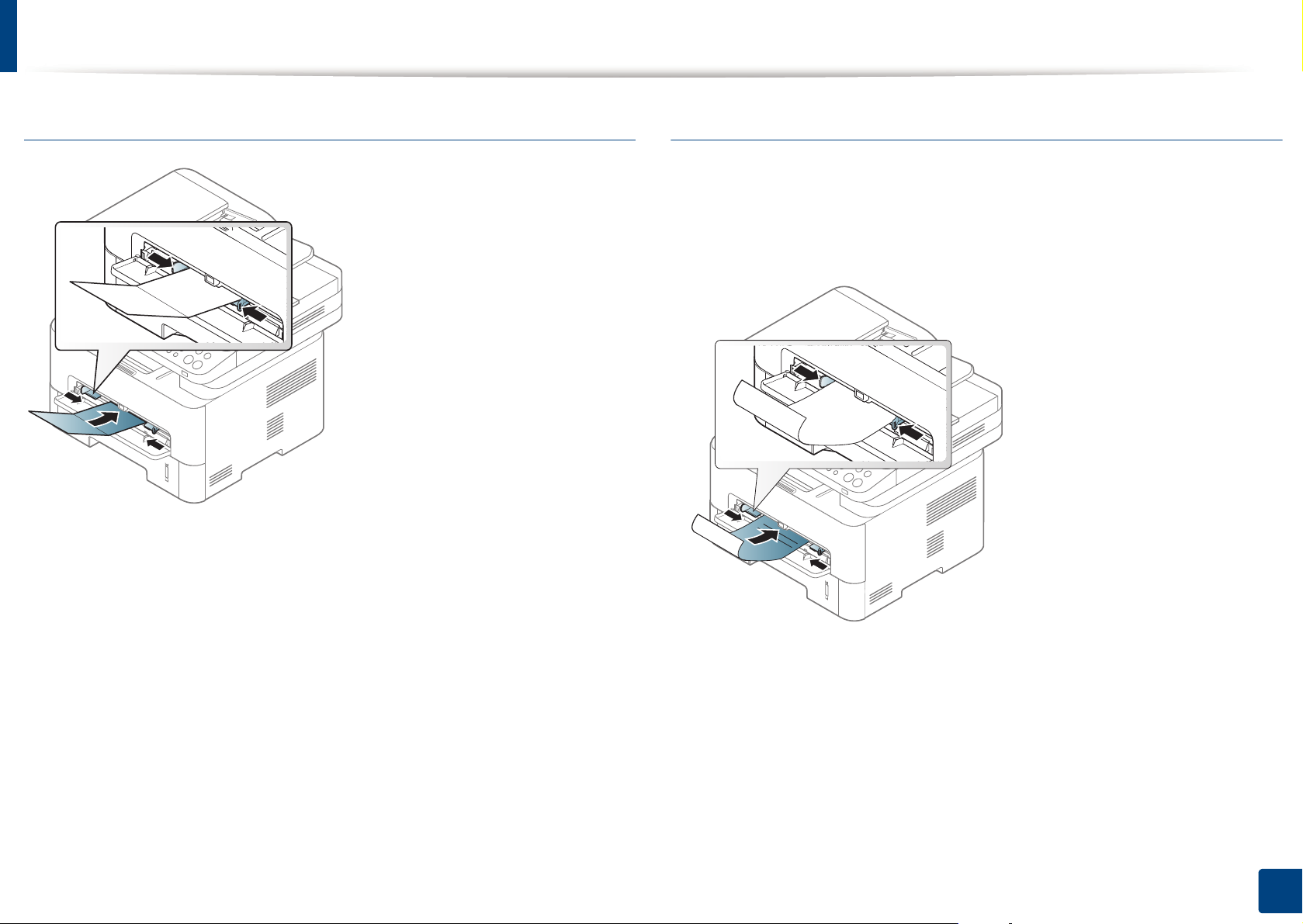

Загрузка в лоток для ручной подачи

В лоток ручной подачи можно помещать материалы для печати различного размера и типа, такие как почтовые открытки, карточки для заметок и конверты (см. «Характеристики материала для печати» на стр. 122).

Советы по использованию лотка ручной подачи

• Одновременно в лоток ручной подачи следует загружать материалы только одного типа, размера и плотности.

• Чтобы избежать замятия бумаги, не добавляйте в лоток ручной подачи новые листы во время печати.

• Загружайте материалы в лоток стороной для печати вверх и верхним краем вперед и располагайте их

• Для обеспечения качественной печати и предотвращения замятия бумаги, загружайте только доступные типы бумаги (см. «Характеристики материала для печати» на стр. 122).

• Перед загрузкой в лоток ручной подачи открыток, конвертов и наклеек распрямите их.

• При печати на специальных материалах нужно следовать инструкциям по их загрузке (см. «Печать на специальных

• В случае слипания бумаги при печати с лотка ручной подачи, откройте лоток и удалите бумагу, после чего повторите печать.

• Если при печати бумага подается плохо, подтолкните ее рукой, чтобы сработала автоматическая подача.

• Когда устройство находится в режиме энергосбережения, устройство не подает бумагу из лотка ручной подачи режима ожидания прежде, чем использовать лоток ручной подачи.

по центру.

материалах» на стр. 47).

. Выведите устройство из

2. Обзор меню и базовая настройка

Page 46

Материалы и лотки

2. Обзор меню и базовая настройка

Page 47

Материалы и лотки

Печать на специальных материалах

В следующей таблице указаны особые типы материалов для каждого из лотков.

Настройка для бумаги в устройстве и драйвер должны совпадать для печати без несоответствия бумаги.

Чтобы изменить настройки бумаги, установленные для устройства, с помощью приложения Samsung Easy Printer Manager выберите

(переключиться в расширенный режим) > Параметры

устройств.

Либо если ваш принтер оснащен дисплеем, этот параметр можно

установить с помощью кнопки (Меню) на панели управления.

Затем укажите тип бумаги в окне Настройка печати > вкладка Бумага

• При использовании специальных материалов рекомендуется подавать по одному листу за раз (см. «Характеристики материала для печати» на стр. 122).

• Печать на особых материалах (Лицевой стороной вверх)

Если при печати особых материалов на них появляются морщины, волнистость, складки или толстые черные полосы, откройте заднюю крышку и повторите попытку печати. Не закрывайте заднюю

крышку во время печати.

> вкладка Тип (см. «Доступ к настройкам печати» на стр. 59).

2. Обзор меню и базовая настройка

Page 48

Материалы и лотки

Плотности отдельных образцов бумаги приведены в «Характеристики материала для печати» на стр. 122.

Типы Лоток Лоток ручной подачи

Низко ●●

плотная бумага ●●

Повыш. плотности ●

тонкая бумага ●●

высокосортная бумага

Цвет ●

Картон ●●

Наклейки ●

Прозрачная пленка ●

●●

Конверт

Результаты печати на конвертах зависят от их качества.

Для печати на конверте следует расположить его согласно рисунку.

Конверт ●

Плотные конверты ●

форма ●

хлопковая ●

Вторичная ●●

архив. ●●

(●: поддерживаемая функция, пустое поле: неподдерживаемая функция)

Если при печати на конвертах на них появляются морщины, складки или толстые черные полосы, откройте заднюю крышку и повторите попытку печати. Не закрывайте заднюю крышку во время печати.

• При выборе конвертов обращайте внимание на указанные ниже характеристики.

- Плотность бумаги: не должна превышать 90 г/м2. В

противном случае возможно замятие.

2. Обзор меню и базовая настройка

Page 49

Материалы и лотки

- Форма: должны лежать на ровной поверхности с волнистостью менее 6 мм и не должны содержать воздух.

- Ситуация: не должны быть мятыми, рваными или иным образом поврежденными.

- Температура: должны выдерживать тепло и давление, имеющиеся в устройстве во время работы.

• Используйте только хорошо склеенные конверты с острыми краями и четкими линиями сгиба

• Не используйте конверты с марками.

• Не используйте конверты со скрепками, зажимами, окошками,

мелованной подложкой, самоклеящимися клапанами и другими синтетическими материалами.

• Не используйте поврежденные или плохо склеенные конверты.

• Убедитесь, что клееные швы на обоих концах конверта достигают углов.

• Конверты с клейкой полосой, защищенной бумажной лентой, или с

несколькими клапанами должны содержать клей, выдерживающий температуру закрепления тонера (в данном устройстве примерно 170 °C) в течение 0,1 секунды. Дополнительные клапаны и клеящие ленты могут привести к смятию, сморщиванию или замятию конверта, а также повреждению термофиксатора.

• Для достижения наилучшего качества печати ширина полей должна составлять не менее 15 мм от краев конверта.

• Не печатайте на участках, где совмещаются швы конверта.

1 Допустимо 2 Недопустимо

2. Обзор меню и базовая настройка

Page 50

Материалы и лотки

Прозрачная пленка

Во избежание повреждения устройства используйте только прозрачные пленки, предназначенные для лазерных принтеров.

• Чтобы изображение не выцветало, не подвергайте отпечатанные прозрачные пленки продолжительному воздействию солнечного света.

• Не используйте мятые прозрачные пленки, а также пленки со скрученными или рваными краями.

• Не используйте прозрачные пленки, отделенные от подложки.

• Во избежание склеивания прозрачных пленок не допускайте скопления напечатанных листов в стопку.

• Рекомендуемый материал для печати – прозрачная пленка Xerox для цветных лазерных принтеров: 3R 91331(A4), 3R 2780(Letter).

• Должны выдерживать температуру закрепления тонера устройства.

• После извлечения пленок из устройства кладите их на ровную поверхность.

• Не оставляйте прозрачные пленки в лотке на продолжительное

время. На них могут осесть грязь и пыль, что приведет к появлению пятен во время печати.

• Не оставляйте отпечатков пальцев на прозрачной пленке.

2. Обзор меню и базовая настройка

Page 51

Материалы и лотки

Наклейки

Во избежание повреждения устройства используйте только наклейки, предназначенные для лазерных принтеров.

- Сворачивание.: Должны лежать на ровной поверхности с волнистостью не более 13 мм в любом направлении.

- Ситуация: Не используйте наклейки со складками, пузырьками и другими признаками отделения от подложки.

• Между наклейками не должно быть промежутков с нанесенным клеем, так как в этом случае при печати они могут отделиться от подложки, что приведет к замятию. Кроме того, клей может повредить компоненты устройства.

• Не пропускайте лист наклеек через устройство более одного раза: клейкая подложка рассчитана только на одно прохождение через устройство.

• Не используйте наклейки, отделяющиеся от подложки, а также мятые, с пузырьками или поврежденные.

• При выборе наклеек обращайте внимание на указанные ниже факторы.

- Наклейки: должны выдерживать температуру закрепления

тонера. Температура закрепления тонера указана в спецификациях устройства (около 170 °C).

- Структура: Не используйте листы наклеек с открытыми

участками подложки между наклейками. При наличии таких промежутков наклейки могут отделиться от листов и вызвать трудно устранимое замятие.

2. Обзор меню и базовая настройка

Page 52

Материалы и лотки

Картон / бумага нестандартного размера

• В приложении следует установить поля не менее 6,4 мм от краев материала.

Готовые формы

Готовые формы следует загружать печатной стороной вверх, свободным краем вперед. Если при подаче возникают проблемы, поверните бумагу другой стороной. При этом качество печати не гарантируется.

• Должны быть отпечатаны с использованием термостойких красок, которые не растекаются, не испаряются и не выделяют вредные вещества под воздействием температуры закрепления тонера

(примерно 170 °C) в течение 0,1 с.

• Чернила готовых форм должны быть негорючими и не должны неблагоприятно воздействовать на ролики принтера.

2. Обзор меню и базовая настройка

Page 53

Материалы и лотки

• Перед загрузкой готовой формы удостоверьтесь, что печатная краска на бумаге сухая. Во время закрепления тонера влажная краска может размазаться, что снизит качество печати.

Настройка размера и типа бумаги

После загрузки бумаги в лоток следует с помощью кнопок панели управления указать ее размер и тип.

Настройка для бумаги в устройстве и драйвер должны совпадать для печати без несоответствия бумаги.

(переключиться в расширенный режим) > Параметры

устройств.

На панели управления выберите (Меню) > Настр. сист. >

Настр. бумаги > Размер бумаги или Тип бумаги.

Выберите нужный лоток и параметры.

Нажмите кнопку OK, чтобы сохранить изменения.

• Если вы хотите использовать бумагу другого формата (например бумагу для счетов), выберите вкладку Бумага >

Размер > Правка... и установите Параметры нестандартного размера бумаги в Настройка печати (см. «Доступ к

настройкам печати» на стр. 59).

Либо если ваш принтер оснащен дисплеем, этот параметр можно

установить с помощью кнопки (Меню) на панели управления.

Затем укажите тип бумаги в окне Настройка печати > вкладка Бумага > вкладка Тип (см. «Доступ к настройкам печати» на стр. 59).

В некоторых моделях для перехода к меню нижнего уровня может потребоваться нажать кнопку OK.

2. Обзор меню и базовая настройка

Page 54

Материалы и лотки

Использование держателя выходного лотка

Поверхность выходного лотка может может нагреваться при одновременной печати большого числа страниц. Избегайте контакта с поверхностью и не допускайте нахождения вблизи нее детей.

Держатель позволяет выровнять страницы, которые собираются в выходном лотке. Выдвиньте держатель выходного лотка.

Подготовка оригиналов

• Не загружайте бумагу, размер которой меньше 142 Ч 148 мм или больше 216 Ч 356 мм.

• Во избежание замятий, снижения качества печати или поломки устройства не следует загружать в него следующие типы бумаги:

- копировальную бумагу или бумагу с копировальным слоем;

- мелованную бумагу;

- лощеную или тонкую бумагу;

- мятую или согнутую бумагу;

- скрученную бумагу;

- разорванную бумагу.

• Перед загрузкой оригиналов в устройство удалите с них скрепки и скобки.

• Убедитесь в том, что чернила, клей или корректурная жидкость, нанесенные на бумагу, полностью высохли.

• Не загружайте одновременно бумагу различного размера и плотности.

• Не загружайте буклеты, брошюры, прозрачные пленки и другие нестандартные документы.

2. Обзор меню и базовая настройка

Page 55

Материалы и лотки

Загрузка оригиналов

Для загрузки оригинала документа для копирования, сканирования или отправки факса вы можете использовать стекло экспонирования или выходной лоток.

На стекло экспонирования

Используя стекло экспонирования, можно копировать или сканировать оригиналы. Это помогает достигнуть наилучшего качества сканирования, особенно если документы содержат цветные или черно-белые изображения. Убедитесь, что в выходном лотке не находятся оригиналы документов. Если в выходном лотке находится оригинал документа, то устройство отдает приоритет этому документу, а не тому, который расположен на стекле экспонирования.

Поднимите и откройте крышку сканера.

2. Обзор меню и базовая настройка

Page 56

Материалы и лотки

Поместите оригинал на стекло экспонирования лицевой

стороной вниз. Выровняйте документ по направляющим меткам в левом верхнем углу стекла.

Закройте крышку сканера.

• При копировании с открытой крышкой снижается качество печати и увеличивается расход тонера.

• Пыль на стекле экспонирования может вызвать появление черных пятен на копиях. Не допускайте загрязнения стекла (см. раздел «Чистка устройства» на стр. 89).

• Если необходимо скопировать страницу книги или журнала, приподнимите крышку так, чтобы ее шарниры вошли в ограничители, превышает 30 мм, не закрывайте крышку при копировании.

• Будьте аккуратны, не разбейте стекло экспонирования. Вы можете порезаться.

• Убирайте руки перед закрытием крышки сканера. Крышка может упасть и поранить их.

• Избегайте попадания луча сканера в глаза во время копирования и сканирования. Это вредно для глаз.

и закройте ее. Если толщина книги или журнала

2. Обзор меню и базовая настройка

Page 57

Материалы и лотки

В автоподатчик

С помощью автоподатчика можно загрузить до 40 листов бумаги (80 г/

м2) для одного задания.

Перед загрузкой оригиналов согните стопку бумаги в обоих

направлениях либо раскройте веером край пачки, чтобы отделить страницы друг от друга.

Загрузите оригиналы в автоподатчик лицевой стороной вверх.

Нижний край пачки оригиналов должен совпадать с отметкой размера бумаги на входном лотке для документов.

Отрегулируйте направляющие ширины податчика по размеру

документов.

• Пыль на стекле экспонирования может стать причиной черных

полосок на копиях. Содержите стекло в чистоте (см. «Чистка устройства» на стр. 89).

• Для печати на обеих сторонах листа с помощью автоподатчика

на панели управления выберите (КOПИPOBAHИE) >

(Меню) > Копирование > Двусторонняя > 1->2 сторон.

или 1->2 стор пов. и отпечатайте одну сторону

загрузите листы в принтер другой стороной.

2. Обзор меню и базовая настройка

, а затем

Page 58

Основные операции печати

• Специальные функции печати описаны в Расширенном руководстве (см. «Использование дополнительных параметров печати» на стр. 250).

• Некоторые меню могут не поддерживаться в зависимости от параметров или моделей ( см. «Функции различных моделей» на стр. 8).

Печать

• Если вы используете ОС Mac, Linux или UNIX, см. «Печаьб в ОС Macintosh» на стр. 259 или «Печать в Linux» на стр. 261 UNIX.

• Пользователи ОС Windows 8, см. «Основные операции печати»

на стр. 303.

Окно Настройка печати приведено для программы «Блокнот» из системы Windows 7.

Выберите нужное устройство из списка Выберите принтер.

В окне Печать находятся основные настройки печати: число

копий и диапазон страниц для печати.

Чтобы воспользоваться расширенными свойствами печати, щелкните Свойства или Настройка в окне Печать (см. «Доступ к настройкам печати» на стр. 59).

Откройте документ, который необходимо распечатать.

Выберите пункт Печать в меню Файл.

Чтобы приступить к печати, нажмите кнопку ОК или Печать в

окне Печать.

2. Обзор меню и базовая настройка

Page 59

Основные операции печати

Отмена задания печати

Если задание печати находится в очереди или буфере, его можно отменить следующим образом:

• Открыть это окно можно дважды щелкнув на значке устройства

() на панели задач Windows.

• Отменить текущее задание также можно, нажав на панели

управления устройства кнопку (Стоп/Сброс).

Доступ к настройкам печати

• В зависимости от используемого устройства окно Настройка

печати может отличаться от описанного в данном руководстве.

• При выборе параметра в окне Настройка печати может

отобразиться предупреждающая пометка: или . Знак обозначает, что выбор этого параметра возможен, но не

рекомендуется, а знак обозначает, что этот параметр

невозможно выбрать из-за настроек устройства системной среды.

• Пользователи ОС Windows 8, см. «Переход к дополнительным настройкам» на стр. 304.

Откройте документ, который необходимо распечатать.

или из-за

Выберите пункт Печать в меню файла. Откроется диалоговое

окно Печать.

Выберите нужное устройство из списка Выберите принтер.

Нажмите Свойства или Настройка.

Снимок экрана может отличаться в зависимости от модели принтера.

2. Обзор меню и базовая настройка

Page 60

Основные операции печати

Установите нужные настройки на каждой вкладке.

Введите имя нового набора настроек в поле Избранные

настройки.

• Вы можете применить функцию Eco перед печатью, чтобы

сэкономить бумагу и тонер (см. «Easy Eco Driver» на стр. 288).

• Вы можете проверить текущее состояние устройства с

помощью кнопки Состояние принтера (см. «Работа с приложением Состояние принтера Samsung» на стр. 298).

Использование набора параметров

Меню Избранное, которое отображается на каждой из вкладок предпочтений, кроме вкладок Избранное и Samsung, позволят сохранить текущее предпочтения.

Для того чтобы сохранить Избранные настройки, выполните следующие действия:

Щелкните Сохранить.

Введите название и описание, а затем выберите нужный

значок.

Нажмите кнопку OK. При сохранении Избранные настройки

сохраняются все текущие параметры драйвера.

Для того чтобы применить сохраненный набор настроек, выберите его на вкладке Избранные настройки. После этого настройки печати принтера изменяются в соответствии с выбранным набором. Чтобы удалить сохраненный набор параметров, выберите на вкладке Избранные настройки и щелкните Удалить.

2. Обзор меню и базовая настройка

Page 61

Основные операции печати

Настройка режима экопечати на панели

Использование справки

управления

Щелкните по нужному параметру в окне Настройка печати и нажмите клавишу F1 на клавиатуре.

Экопечать

Функция Экономия уменьшает расход тонера и бумаги. Функция Экономия позволяет экономить ресурсы и использовать более

экологичные методы печати.

Если вы нажмете кнопку Eco на панели управления, включится режим экопечати. Настройки экопечати, заданные по умолчанию: двусторонняя печать (длинная кромка), 2 копии на странице, пропуск пустых страниц и экономия тонера. Некоторые функции могут различаться в зависимости от модели.

• Функция «Двусторонняя печать (подача длинной стороной)» доступна только в дуплексных режимах (см. «Различные функции» на стр. 11).

• В зависимости от используемого вами драйвера принтера, пропуск пустых страниц может работать некорректно. Если функция пропуска пустых страниц работает некорректно, установите ее с помощью Easy Eco Driver (см. «Easy Eco Driver» на стр. 288).

• Доступ к меню в разных моделях может осуществляться поразному (см. «Доступ в меню» на стр. 36)

• В некоторых моделях для перехода к меню нижнего уровня может потребоваться нажать кнопку OK.

Выберите (Меню) > Настр. сист. > Настройка > Параметры

эко на панели управления.

Выберите желаемый параметр и нажмите OK.

• Реж. по умолч.: Выберите этот режим, чтобы включить или

отключить режим экопечати (двусторонняя печать (длинная кромка), экономия тонера, 2 копии на странице и пропуск пустых страниц).

Функции двусторонней печати и пропуска пустых страниц могут быть недоступны в некоторых моделях (см. «Функции различных моделей» на стр. 8).

- Выкл.: Выключается режим экон. печати.

- Вкл.: Включается режим экон. печати.

2. Обзор меню и базовая настройка

Page 62

Основные операции печати

Если вы включили режим экопечати с паролем, с помощью приложения SyncThru™ Web Service (Вкладка Настройки > Параметры устройства > Система > Параметры эко), появится сообщение Принудительно. Для изменения состояния режима экопечати нужно ввести пароль.

• Изменить шаблон: Выполните настройку с помощью Syncthru™ Web Service или Samsung Easy Printer Manager.

Прежде чем выбрать этот элемент, настройте функцию Эко с помощью приложения SyncThru™ Web Service (вкладка

Настройки > Параметры устройства > Система > Настройки экономии) или Samsung Easy Printer Manager (Параметры устройств > Эконом.).

Нажмите кнопку OK, чтобы сохранить изменения.

Настройка режима эко в драйвере

Откройте вкладку Эконом. и установите режим экопечати. Если вы

• Экономичная печать: Включает режим экопечати. Активируйте различные элементы экопечати, которые вы хотите использовать.

• Пароль: Если режим экопечати включил администратор, то для смены его состояния необходимо ввести пароль.

Просмотр результатов

Просмотр результатов отображает количественные результаты

снижения выброса оксида углерода, экономии электроэнергии, а также бумаги, в соответствии с выбранными вами настройками.

• При расчете этих результатов общее число отпечатанной бумаги приравнивается к сотне, без пустой страницы, при отключенном режиме экопечати.

• Коэффициенты расчета CO2, энергии и бумаги взяты из базы IEA, индекса Министерства внутренних дел и связи Японии, и www.remanufacturing.org.uk. Каждая модель обладает различным индексом.

• Под потреблением питания в режиме печати понимается среднее потребление питания устройством.

увидите изображение эко (), это будет означать, что режим экопечати включен.

Параметры экономии

• Настройки по умолчанию: Следуйте настройкам панели управления устройства.

• Нет: Отключает режим экопечати.

• Фактические значения экономии могут различаться в зависимости

от используемой операционной системы, характеристик компьютера и программных приложений, способа подключения, типа и размера материалов, сложности задачи и т.д.

2. Обзор меню и базовая настройка

Page 63

Основные операции копирования

• Специальные функции печати описаны в Расширенном руководстве (см. «Меню в режиме копирования» на стр. 224).

• Доступ к меню в разных моделях может осуществляться поразному (см. «Доступ в меню» на стр. 36 или «Обзор панели управления» на стр. 27).

• Некоторые меню могут не поддерживаться в зависимости от параметров или моделей ( см. « стр. 8).

Функции различных моделей» на

Основные операции копирования

Выберите (Копирование) > (Меню) > Копирование на

панели управления.

Выберите (Меню) > Копирование на панели управления.

Поместите документ (см. «Загрузка оригиналов» на стр. 55).

Если вы хотите настроить параметры копирования, включая

следующие: Масштабировать, Плотность, Тип оригинала и другие при помощи кнопок панели управления (см. «Изменение параметров для каждой копии» на стр. 64).

При необходимости введите количество копий с цифровой

клавиатуры или стрелками.

Нажмите (Старт).

Чтобы отменить задание копирования во время выполнения,

нажмите на кнопку (Стоп/Сброс), и копирование прекратится.

2. Обзор меню и базовая настройка

Page 64

Основные операции копирования

Яркость

Изменение параметров для каждой копии

Настройка яркости позволяет сделать копии документа, содержащего

В устройстве по умолчанию заданы параметры копирования, позволяющие легко и быстро делать копии. Однако, если требуется изменение параметров каждой копии, можно воспользоваться кнопками настройки функции копирования на панели управления.

• При нажатии кнопки (Стоп/Сброс) в процессе настройки параметров копирования все текущие значения параметров заменяются значениями по умолчанию. Либо они будут заменены значениями по умолчанию по завершении текущей операции копирования.

• Доступ к меню в разных моделях может осуществляться поразному (см. «Доступ в меню» на стр. 36)

• В некоторых моделях может потребоваться нажать кнопку OK.

для перехода к меню нижнего уровня

слишком бледные или темные изображения, более удобными для чтения.

Выберите (Копирование) > (Меню) > Копирование >

Плотность на панели управления.

Или нажмите кнопку Плотность на панели управления.

Выберите желаемый параметр и нажмите OK.

Например, Светлое+5 - самый светлый, а Темное+5 - самый темный.

Нажмите кнопку (Стоп/Сброс) для возврата в режим

готовности.

2. Обзор меню и базовая настройка

Page 65

Основные операции копирования

Оригинал

Параметр «Оригинл» позволяет указать тип документа для текущего задания, что может улучшить качество копий.

Выберите (Копирование) > (Меню) > Копирование >

Тип оригинала на панели управления.

Выберите (Меню) > Копирование > Тип оригинала на панели управления.

Выберите желаемый параметр и нажмите OK.

• Текст: предназначен для копирования документов,

содержащих преимущественно текст.

• Текст/фото: предназначен для копирования документов,

содержащих текст и фотографии.

Копирование с уменьшением или увеличением

При копировании документов, помещенных на стекло экспонирования, можно выбирать масштаб от 25 % до 400 % оригинала.

• Некоторые функции могут различаться в зависимости от модели и региона (см. «Различные функции» на стр. 11).

• В режиме экопечати функция уменьшения и увеличения не работает.

Выбор одного из заранее установленных размеров

копии

Выберите (Копирование) > (Меню) > Копирование >

Масштабировать на панели управления.

Если текст на напечатанных страницах получается размытым, выберите Текст, чтобы получить более четкую печать.

• Фото: предназначен для копирования фотографий.

Нажмите кнопку (Стоп/Сброс) для возврата в режим

готовности.

Выберите (Меню) > Копирование > Масштабировать на панели управления.

Выберите желаемый параметр и нажмите OK.

Нажмите кнопку (Стоп/Сброс) для возврата в режим

готовности.

2. Обзор меню и базовая настройка

Page 66

Основные операции копирования

Изменение размера копии путем прямого ввода

коэффициента масштабирования

Выберите (Копирование) > (Меню) > Копирование >

Масштабировать > Нестандартный на панели управления.

Выберите (Меню) > Копирование > Масштабировать на панели управления.

Введите нужное значение масштаба с цифровой клавиатуры.

Нажмите кнопку OK, чтобы сохранить изменения.

Нажмите кнопку (Стоп/Сброс) для возврата в режим

готовности.

При печати уменьшенной копии документа в ее нижней части могут появиться черные полосы.

Копирование удостоверений

Данное устройство может печатать двусторонние оригиналы на одном листе.

При использовании этой функции одна сторона оригинального документа печатается в верхней части листа бумаги, а вторая — в нижней. При этом размер документа не уменьшается. Этот режим удобен при копировании документов небольшого размера, например визитных карточек.

• Эта функция доступна только при размещении оригинала на стекле экспонирования.

• В режиме экопечати эта функция не работает.

• Для получения лучшего качества изображения выберите

(Копировать) > (Меню) > Копирование > Тип

оригинала > Фото на панели управления или (Меню) > Копирование > Тип оригинала > Фото.

2. Обзор меню и базовая настройка

Page 67

Основные операции копирования

Нажмите кнопку Копия удостов. на панели управления.

Положите документ на стекло сканера лицевой стороной вниз в

соответствии с указателями, как показано на рисунке. Закройте крышку сканера.

На экране появляется сообщение Помест. лиц стор и нажм.

[Старт].

Переверните документ и положите его на стекло сканера в

соответствии с указателями. Закройте крышку сканера.

Нажмите Старт.

Устройство начнет сканирование лицевой стороны, и появится сообщение Помест. обр. стороной и нажмите [Пуск].

• Если не нажать кнопку (Старт), будет скопирована только лицевая сторона документа.

• Если размер оригинала превышает размер области печати, часть документа не будет напечатана.

2. Обзор меню и базовая настройка

Page 68

Базовые возможности сканирования

• Специальные функции сканирования описаны в Расширенное руководство (см. «Функции сканера» на стр. 265).

Базовые возможности сканирования

Ниже приведена стандартная процедура сканирования оригиналов.

Это основной метод сканирования для устройства, подключенного через порт USB.

• В некоторых моделях для перехода к меню нижнего уровня может потребоваться нажать кнопку OK.

• Если вы хотите выполнить сканирование по сети, см. указания в Расширенном руководстве («Сканирование с сетевого устройства» на стр. 271).

Поместите документ на стекло экспонирования лицевой

стороной вниз или несколько документов в автоподатчик лицевой стороной вверх (см. «Загрузка оригиналов» на стр. 55).

Выберите (Скан) > Сканир. на ПК > Локальный ПК на

панели управления.

Если вы видите сообщение Недоступен, проверьте подключение к портам или выберите Включить в приложенииSamsung Easy

Printer Manager > Переключиться в расширенный режим > Параметры сканирования на ПК.

Выберите приложение и нажмите OK.

По умолчанию установлено значение Мои документы.

Вы можете добавить или удалить папку, в которой сохранен отсканированный файл, с помощью приложения Samsung Easy

Printer Manager > Переключиться в расширенный режим. > Параметры сканирования на ПК.

Выберите желаемый параметр и нажмите OK.

Начнется процесс сканирования.

Отсканированное изображение сохраняется на компьютер по адресу C:\Пользователи\имя_пользователя\Мои документы. В некоторых операционных системах и при использовании определенных приложений папка по умолчанию может быть другой.

Или нажмите кнопку Сканировать на > Локальный ПК на панели управления.

2. Обзор меню и базовая настройка

Page 69

Основные отправки факсимильных сообщений

• Специальные функции факса описаны в Расширенное

руководство (см. «Функции факса» на стр. 273).

• Доступ к меню в разных моделях может осуществляться поразному (см. «Доступ в меню» на стр. 36 или «Обзор панели

1 Линейный порт 2 Микрофильтр 3 Модем DSL / телефонная линия

(см. «Вид сзади» на стр. 26).

управления» на стр. 27).

• Принтеры серий M267xN/M287xND/M287xDW функции факса не поддерживают.

Подготовка к обработке факсов

• Устройство не предназначено для отправки факсов посредством Интернет-телефонии. Для получения дополнительной информации обратитесь к своему Интернет-

Прежде чем получать и отправлять факсы, необходимо подключить прилагаемый телефонный кабель к стенной розетке (см. «Вид сзади»

провайдеру.

на стр. 26). Инструкцию по подключению см. в Краткое руководство по

• При подключении для использования факсимильного

установке. Следует иметь в виду, что в разных странах практикуются

устройства рекомендуются стандартные аналоговые телефонные линии, например аналоговая коммутируемая

разные методы подключения к телефонной линии.

телефонная сеть общего пользования. Повысить качество соединения при использовании Интернет-служб (DSL, ISDN, VoIP) можно с помощью микрофильтра. Микрофильтр позволяет убрать помехи и повысить качество соединения или подключения к Интернету. Микрофильтр для линий DSL не входит в комплект поставки устройства. По поводу его установки обратитесь к своему поставщику Интернет-услуг.

2. Обзор меню и базовая настройка

Page 70

Основные отправки факсимильных сообщений

Отправка факса

Загружать оригиналы можно как в автоподатчик, так и на стекло экспонирования. Если оригиналы имеются как в автоподатчике, так и на стекле экспонирования, устройство начинает сканирование с автоподатчика, которому присваивается более высокий приоритет.

Поместите документ на стекло экспонирования лицевой

Нажмите на панели управления кнопку (Факс).

Настройте разрешение и яркость с учетом особенностей

оригинала (см. «Установка параметров документа» на стр. 72).

Введите номер факса получателя.

• Для отправки факсов напрямую с компьютера используйте программу Samsung Network PC Fax (см. «Отправка факса в компьютер» на стр. 274).

• Чтобы отменить задание факса, нажмите кнопку (Стоп/

Сброс) до начала передачи.

• В случае использования стекла экспонирования устройство выведет запрос на размещение следующего листа.

Отправка факса вручную

Отправка факсов с помощью функции (Набор без снятия трубки)

на панели управления. Если ваше устройство снабжено телефонной трубкой, то вы можете отправлять с помощью нее факсы (см. «Функции различных моделей» на стр. 8).

Поместите документ на стекло экспонирования лицевой

Нажмите кнопку (Старт) на панели управления. Устройство

приступит к сканированию и отправке факсов указанным получателям.

Нажмите на панели управления кнопку (Факс).

Настройте разрешение и яркость с учетом особенностей

оригинала (см. «Установка параметров документа» на стр. 72).

Нажмите кнопку (Набор без снятия трубки) на панели

управления или поднимите телефонную трубку.

2. Обзор меню и базовая настройка

Page 71

Основные отправки факсимильных сообщений

Введите номер факса с цифровой клавиатуры на панели

управления.

Когда раздастся высокотональный звуковой сигнал от

принимающего факса, нажмите кнопку (Старт) на панели управления.

Отправка факса нескольким адресатам

Вы можете воспользоваться функцией множественной отправки, которая позволяет отправлять факсы нескольким адресатам. Оригиналы автоматически сохраняются в памяти, а затем отправляются адресатам. По завершении передачи выполняется автоматическое удаление оригиналов из памяти (см. «Функции различных моделей» на стр. 8).

Эта функция неприменима при отправке цветных факсов и факсов со сверхвысокой четкостью.

Выберите (Меню) > Функция факса > Отпр.нескольк. на

панели управления.

Введите с цифровой клавиатуры номер первого принимающего

факсимильного аппарата и нажмите кнопку OK.

Для того чтобы использовать номер быстрого набора или

выбрать номер группового набора, нажмите кнопку

(Адресная книга).

Введите номер второго факсимильного аппарата и нажмите

кнопку OK.

На дисплее появится запрос следующего номера для отправки документа.

Для ввода дополнительных номеров нажмите кнопку OK, когда

появится надпись Да, и повторите шаги 5 и 6. Можно ввести до 10 номеров адресатов.

После ввода номера группового набора другие номера группового набора ввести нельзя.

Поместите документ на стекло экспонирования лицевой

Нажмите на панели управления кнопку (Факс).

Настройте разрешение и яркость с учетом особенностей

оригинала (см. «Установка параметров документа» на стр. 72).

По завершении ввода номеров выберите Нет в ответ на запрос

Другой номер?, и нажмите кнопку OK.

Устройство начнет передачу факсимильного сообщения адресатам в том порядке, в котором были введены их номера.

2. Обзор меню и базовая настройка

Page 72

Основные отправки факсимильных сообщений

Разрешение

Прием факсов

Заданные по умолчанию параметры предназначены для работы с

На заводе для устройства по умолчанию задан режим «Факс». При поступлении факса устройство отвечает на вызов после заданного количества гудков и автоматически принимает факсимильное сообщение.

Установка параметров документа

Прежде чем приступить к отправке факса, для обеспечения наилучшего качества измените следующие параметры в соответствии с состоянием оригинала.

• В некоторых моделях для перехода к меню нижнего уровня может потребоваться нажать кнопку OK.

обычными текстовыми документами. При использовании оригиналов низкого качества или документов с фотографиями можно отрегулировать разрешение, чтобы повысить качество факсимильного сообщения.

Выберите (Факс) > (Меню) > Функция факса >

Разрешение на панели управления.

Выберите желаемый параметр и нажмите OK.

• Стандартное: для оригиналов с символами обычного размера.

• Четкое: для оригиналов, содержащих мелкие символы и тонкие линии или напечатанных на матричном принтере.

• Очень четкое: Для оригиналов исключительно высокой четкости. Режим Очень четкое используется только в случае, если принимающее устройство поддерживает данное разрешение.

2. Обзор меню и базовая настройка

Page 73

Основные отправки факсимильных сообщений

Плотность

• Передача из памяти в режиме Очень четкое невозможна.

Разрешение автоматически изменяется на Четкое.

• Если установлен режим разрешения Очень четкое, а

принимающий факс не поддерживает Очень четкое

разрешение, документ передается с самым высоким разрешением, которое поддерживается принимающим устройством.

• Фотография: для оригиналов, содержащих изображения в

оттенках серого или фотографии.

• Цветной: для цветных документов.

Вы можете указать уровень яркости оригинального документа.

Заданное значение яркости применяется к текущему заданию отправки факсимильного сообщения. Для изменения значения по умолчанию см. «Меню Факс» на стр. 227.

Выберите (Факс) > (Меню) > Функция факса >

Плотность на панели управления.

• В этом режиме передача из памяти невозможна.

• Отправка цветного факса возможна только при условии, что

принимающее устройство поддерживает прием цветных факсов и факс отправляется вручную.

Нажмите кнопку (Стоп/Сброс) для возврата в режим

Выберите желаемый уровень яркости.

Нажмите кнопку (Стоп/Сброс) для возврата в режим

готовности.

2. Обзор меню и базовая настройка

Page 74

3. Обслуживание

В этой главе содержится информация по приобретению расходных материалов, дополнительных и сменных компонентов для вашего устройства.

• Заказ расходных материалов и дополнительных компонентов 75

• Доступные материалы 76

• Хранение картриджей 77

• Перераспределение тонера 79

• Замена картриджа 82

• Замена блока переноса изображения 85

• Контроль срока службы расходных материалов 87

• Настройка предупреждения о низком содержании тонера 88

• Чистка устройства 89

• Советы по перемещению и хранению устройства 96

Page 75

Заказ расходных материалов и дополнительных компонентов

Набор доступных компонентов может изменяться в зависимости от страны продажи. Список доступных расходных материалов и компонентов можно получить у местного торгового представителя.

Для того чтобы заказать расходные материалы, компоненты и запчасти, сертифицированные компанией Samsung, свяжитесь с местным представителем Samsung или розничным продавцом, у которого было приобретено устройство. Кроме того, для получения информации можно посетить сайт www.samsung.com/supplies и выбрать страну и регион для получения информации по техническому обслуживанию.

3. Обслуживание

Page 76

Доступные материалы

Когда срок службы расходных материалов заканчивается, для устройства можно заказать материалы указанных ниже типов:

Тип Модель

M2670/M2870/M2880 series Около 3 000 страниц MLT-D115L

Карт. с тонером

Блок изображения

a. Заявленный ресурс в соответствии со стандартом ISO/IEC 19752. b. Не поддерживается в Индии

M2675/M2676/M2875/M2876/ M2885/M2886 series

Средний ресурс

Около 1 200 страниц

Около 3 000 страниц MLT-D116L

Около 9 000 страниц MLT-R116

Наименование компонента

MLT-D116S

3. Обслуживание

Page 77

Хранение картриджей

Картридж содержит компоненты, чувствительные к воздействию света, температуры и влажности. Для обеспечения оптимальной производительности, наивысшего качества печати и долгого срока службы картриджа компания Samsung рекомендует пользователям выполнять следующие инструкции.

Храните картриджи с тонером в тех же условиях, в которых будет использоваться принтер. Это должно быть помещение с контролируемыми температурой и уровнем влажности картридж должен находиться в оригинальной закрытой упаковке. Если оригинальная упаковка отсутствует, накройте верхнее отверстие картриджа листом бумаги и храните его в темном месте.

Хранение неиспользуемого картриджа в открытой упаковке значительно сокращает его срок службы и хранения. Не храните его на полу. При извлечении картриджа из принтера храните его так, как указано ниже.

• Внутри защитного пакета из оригинальной упаковки.

. До установки

- в пыльных помещениях;

- в автомобиле в течение длительного времени;

- в помещениях с источниками агрессивных газов;

- в помещениях с соленым воздухом.

Инструкция по использованию

• Не прикасайтесь к поверхности фотобарабана картриджа.

• Не подвергайте его вибрации или ударам.

• Не поворачивайте барабан вручную, особенно в направлении,

противоположном вращению, — это может привести к внутреннему повреждению картриджа и просыпанию тонера.

• Храните его в горизонтальном положении (не на боку); вверх должна быть направлена та же сторона, что и при установке в устройстве.

• Не храните расходные материалы в следующих условиях:

- при температуре выше 40 °C;

- влажность менее 20 % и более 80 %;

- в помещении, подверженном резким перепадам влажности и

температуры;

- при воздействии прямого солнечного или комнатного света;

3. Обслуживание

Page 78

Хранение картриджей

Работа с картриджем

Компания Samsung Electronics не рекомендует и не одобряет использование в принтере не оригинальных картриджей Samsung, включая универсальные и картриджи магазинных марок, повторно заправленные или восстановленные картриджи.

В случае, если использование картриджей стороннего производителя, повторно заправленных или отремонтированных картриджей послужило причиной поломки устройства, компания

Samsung не предоставляет ремонт и обслуживание по гарантии.

Предположительный срок службы картриджа

Предположительный срок службы картриджа (ресурс картриджа) зависит от количества тонера, необходимого для выполнения заданий печати. Фактическое количество напечатанных страниц может быть разным и зависит от плотности печати, условий эксплуатации, площади изображений, интервалов печати, а также типа и размера материала для печати. Например, при печати большого количества графических изображений, расход тонера увеличится, и замена картриджа будет производиться чаще.

3. Обслуживание

Page 79

Перераспределение тонера

Когда ресурс картриджа почти исчерпан, происходит следующее:

• Белые полосы или бледная печать и/или разная плотность с разных краев.

• Индикатор Состояние мигает красным светом.

В этом случае качество печати можно временно улучшить, перераспределив оставшийся в картридже тонер. Иногда блеклая печать или белые полосы остаются и после перераспределения тонера.

• В зависимости от модели и комплектации внешний вид конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя. Проверьте модель устройства (см. «Обзор устройства» на стр. 24).

• Если тонер попал на одежду, стряхните его сухой тряпкой и выстирайте одежду в холодной воде. Под воздействием горячей воды тонер въедается в ткань.

• Во избежание выхода картриджа из строя не рекомендуется держать его на свету дольше нескольких минут. При необходимости накройте его бумагой.

• Не прикасайтесь к части картриджа, окрашенной в зеленый цвет. Для этого держите его за ручку.

• Не вскрывайте упаковку картриджа ножом, ножницами или другими острыми предметами, Они могут повредить барабан.

3. Обслуживание

Page 80

Перераспределение тонера

M2670/M2870/M2880 series

3. Обслуживание

Page 81

Перераспределение тонера

M2675/M2676/M2875/M2876/M2885/M2886 series

3. Обслуживание

Page 82

Замена картриджа

• Для того чтобы улучшить начальное качество печати, аккуратно встряхните картридж

• Не прикасайтесь к части картриджа, окрашенной в зеленый цвет. Для этого держите его за ручку.

3. Обслуживание

Page 83

Замена картриджа

M2670/M2870/M2880 series

Когда срок службы картриджа с тонером истечет, устройство перестанет печатать.

3. Обслуживание

Page 84

Замена картриджа

M2675/M2676/M2875/M2876/M2885/M2886 series

Когда срок службы картриджа с тонером истечет, устройство перестанет печатать.

3. Обслуживание

Page 85

Замена блока переноса изображения

Когда срок службы копи-картриджа истечет, устройство перестанет печатать.

• Не прикасайтесь к части картриджа, окрашенной в зеленый цвет. Для этого держите его за ручку.

3. Обслуживание

Page 86

Замена блока переноса изображения

M2675/M2676/M2875/M2876/M2885/M2886 series

3. Обслуживание

Page 87

Контроль срока службы расходных материалов

При частом замятии бумаги или проблемах печати проверьте количество страниц, распечатанных или отсканированных устройством. При необходимости замените соответствующие компоненты.

В некоторых моделях для перехода к меню нижнего уровня может потребоваться нажать кнопку OK.

Выберите (Меню) > Настр. сист. > Обслуживание > Срок службы на панели управления.

Выберите желаемый параметр и нажмите OK.

Нажмите кнопку (Стоп/Сброс) для возврата в режим готовности.

3. Обслуживание

Page 88

Настройка предупреждения о низком содержании тонера

Если тонер в картридже заканчивается, появляется сообщение или загорится индикатор, указывающие на необходимость замены картриджа. Можно включить или отключить отображение этого сообщения или включения индикатора.

• Доступ к меню в разных моделях может осуществляться по-разному (см. «Доступ в меню» на стр. 36)

• В некоторых моделях для перехода к меню нижнего уровня может потребоваться нажать кнопку OK.

• Параметры устройства можно настроить в меню Параметры устройств программы Samsung Easy Printer Manager program.

- Для пользователей ОС Windows и Mac: настройка в меню Samsung Easy Printer Manager > (переход

Параметры устройств.

Выберите (Меню) > Настр. сист. > Обслуживание > Заканч. тонер на панели управления.

Выберите нужный вариант.

Нажмите кнопку OK, чтобы сохранить изменения.

в расширенный режим) >

3. Обслуживание

Page 89

Чистка устройства

При возникновении проблем с качеством печати или при использовании устройства в запыленном помещении необходимо регулярно чистить его. Это позволит поддерживать наилучшие условия печати и продлить срок эксплуатации устройства.

• Чистка корпуса устройства с помощью средств, содержащих большое количество спирта, растворителя или другого сильнодействующего вещества, может привести к потере цвета или деформации корпуса.

• Если устройство или находящиеся рядом предметы загрязнены тонером, рекомендуется использовать для очистки влажную тканевую салфетку. При использовании пылесоса тонер попадает в воздух. Его вдыхание вредно для здоровья

• Во время печати внутри устройства могут накапливаться обрывки бумаги, частицы тонера и пыли. Постепенно это может привести к снижению качества печати, например, появлению пятен тонера и его смазыванию. Очистка внутренних частей устройства поможет устранить эту проблему или снизить степень ее проявления.

Чистка устройства снаружи

Для чистки корпуса устройства используйте мягкую ткань без ворса. Ткань можно немного смочить водой, избегая при этом попадания капель на устройство или внутрь него.

3. Обслуживание

Page 90

Чистка устройства

Внутренняя чистка

Во время печати внутри устройства могут накапливаться обрывки бумаги, частицы тонера и пыли. Постепенно это может привести к снижению качества печати, например, появлению пятен тонера и других. Очистка внутренних частей устройства поможет устранить эту проблему или снизить степень ее проявления.

• Не прикасайтесь к части картриджа, окрашенной в зеленый цвет. Для этого держите его за ручку.

• Во время чистки внутренних частей устройства используйте сухую неворсистую тряпку и старайтесь не повредить

ролик переноса изображения и другие внутренние детали. Не используйте растворители, такие как бензин или разбавитель. это может вызвать проблемы при печати и привести к повреждению устройства.

• Для чистки устройства используйте мягкую ткань без ворса.

• Выключите устройство и отсоедините шнур питания от розетки. Подождите, пока устройство остынет. Если у вашего устройства есть выключатель питания, обесточьте устройство посредством этого выключателя прежде, чем приступать к чистке.

• Прежде, чем открывать переднюю крышку, закройте подставку выходного лотка.

• В зависимости от

модели и комплектации внешний вид конкретного устройства может отличаться от иллюстраций в данном руководстве

пользователя. Проверьте модель устройства (см. «Обзор устройства» на стр. 24).

3. Обслуживание

Page 91

Чистка устройства

M2670 series M2870 series M2880 series

M2675 series M2676 series M2875 series M2876 series M2885 series M2886 series

M2670 series M2870 series M2880 series

M2675 series M2676 series M2875 series M2876 series M2885 series M2886 series

3. Обслуживание

Page 92

Чистка устройства

Очистка ролика подачи

• Прежде, чем открывать переднюю крышку, закройте подставку выходного лотка.

• В зависимости от модели и комплектации внешний вид конкретного устройства может

отличаться от иллюстраций в данном руководстве

пользователя. Проверьте модель устройства (см. «Обзор устройства» на стр. 24).

3. Обслуживание

Page 93

Чистка устройства

3. Обслуживание

Page 94

Чистка устройства

Чистка модуля сканирования

Содержание в чистоте блока сканирования способствует получению высококачественных копий. Блок сканирования рекомендуется чистить каждый день перед началом работы. При необходимости очистку можно повторять в течение дня.

• В зависимости от модели и комплектации внешний вид конкретного устройства может отличаться от иллюстраций в данном руководстве пользователя. Проверьте модель устройства

Слегка смочите водой мягкую ткань без ворса или бумажную салфетку.

(см. «Обзор устройства» на стр. 24).

Поднимите и откройте крышку сканера.

3. Обслуживание

Page 95

Чистка устройства

Удалите загрязнения с поверхности стекла экспонирования и вытрите его насухо.

1 Крышка сканера 2 Cтекло

экспонирования

3 Стекло

экспонирования автоподатчика

4 Белая пластина

Удалите загрязнения с нижней стороны крышки сканера и белой пластины и вытрите их насухо.

Закройте крышку сканера.

3. Обслуживание

Page 96

Советы по перемещению и хранению устройства

• При перемещении устройства не наклоняйте и не переворачивайте его. В противном случае на внутреннюю поверхность может высыпаться тонер, что приведет к повреждению устройства или ухудшению качества печати.

• Перемещать устройство должны не менее двух человек.

3. Обслуживание

Page 97

4. Устранение

неисправностей

В этой главе изложены рекомендации по устранению ошибок в работе устройства.

• Рекомендации по предотвращению замятия бумаги 98

• Устранение замятия документа 99

• Удаление замятой бумаги 102

• Описание индикаторов состояния 109

• Сведения о сообщениях на дисплее 112

В этой главе изложены рекомендации по устранению ошибок в работе устройства. Если устройство оснащено дисплеем, сначала проверьте сообщение на экране дисплея, чтобы устранить возникшую неполадку. Если вы не можете найти решение для устранения возникшей у вас проблемы в этой главе, обратитесь к главе Устранение неисправностей в Расширенное Руководство пользователя (см.

Устранение неисправностей» на стр. 307). Если способ устранения в Руководство

пользователя не найден, или проблему устранить не удалось, обратитесь в службу технической поддержки.

Page 98

Устранение замятия документа

Если при прохождении оригинала через автоподатчик возникает замятие, на экран выводится предупреждающее сообщение.

Извлекайте замятый документ медленно и осторожно, в противном случае он может порваться.

Для предотвращения замятия документов, напечатанных на толстой или тонкой бумаге, а также бумаге смешанного типа, копируйте и сканируйте такие оригиналы со стекла экспонирования.

Замятие оригинала в передней части сканера

4. Устранение неисправностей

Page 100

Устранение замятия документа

Замятие оригинала внутри сканера

4. Устранение неисправностей

100

Samsung M2870FD User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

КРАТКОЕ

1. Введение

Ключевые преимущества

Функции различных моделей

Полезная информация

О руководстве пользователя

Информация о безопасности

Обзор устройства

Обзор панели управления

Включение устройства

Установка драйвера локально

Замена драйвера

2. Обзор меню и базовая настройка

Обзор меню

Основные параметры устройства

Материалы и лотки

Основные операции печати

Основные операции копирования

Базовые возможности сканирования

Основные отправки факсимильных сообщений

3. Обслуживание

Заказ расходных материалов и дополнительных компонентов

Доступные материалы

Хранение картриджей

Перераспределение тонера

Замена картриджа

Замена блока переноса изображения

Контроль срока службы расходных материалов

Настройка предупреждения о низком содержании тонера

Чистка устройства

Советы по перемещению и хранению устройства

Рекомендации по предотвращению замятия бумаги

Устранение замятия документа
