Samsung LT17E2B, LT15E2B User Manual [ko]

LT15E2B

LT17E2B

■본 ``사`:`경기도 수원시 팔달구 매탄 3동 416번지

BN68-00266B-04

서비스센터 대표전화

전국어디서나

1588-3366

고객상담실

서울 `02`-`541-3000 080`-`022`-`3000 부산 051`-`861-3000 080`-`051`-`3000

인터넷 홈페이지

http://www.sec.co.kr http://www.pavv.co.kr

AS마크란? 사후봉사가 우수한 기업에 대해 국가기관인

국립기술품질원이 품질을 보증하는 인증마크입니다.

서비스 무료상담 전화 (TV공장)

080-200-5122

- 전화요금은 삼성전자에서 부담합니다.

- 상담시간 08:30 ~ 17:30 (공휴일 제외)

제품 모델명, 고장상태, 연락처를 정확히 알려 주시면 고객 여러분의 궁금점을 언제나 친절하게 상담, 빠른 서비스를 제공합니다.

인터넷 쇼핑몰

http://www.gosamsung.co.kr

이 제품은 국내(대한민국)용 입니다.

전원 전압이 다른 외국에서는 사용할 수 없습니다.

"안전을 위한 주의 사항"

사용자의 안전을 지키고 재산상의 손해 등을 막기

위한 내용입니다. 반드시 읽고 올바르게 사용해 주세요.

안전을 위한 주의 사항

사용자의 안전을 지키고 재산상의 손해 등을 막기 위한 내용입니다. 아래의 내용을 잘 읽고 올바르게 사용해 주세요.

2 3

주의사항은 "경고"와 "주의"의 두가지로 구분되어 있으며, 의미는 다음과 같습니다.

이 그림 기호는 위험을 끼칠 우려가 있는 사항과 조작에 대하여 주의를 환기시키기 위한 기호입니다.

경고: 표시 사항을 위반할 때 심각한 상해나 사망이 발생할 가능성이 있는 경우 주의: 표시 사항을 위반할 때 경미한 상해나 제품손상이 발생할 가능성이 있는 경우

전

원

설

치

경

고

경

고

경

고

주

의

손상된 전원코드나 플러그, 헐거운 콘센트는 사용하지 마세요.

●감전, 화재의 원인이 됩니다.

청소를 할 때에는 반드시 전원플러그를 빼 주세요.

●감전, 화재의 원인이 됩니다.

전원 플러그를 뺄 때에는 플러그를 잡고 빼 주세요. 코드를 잡아 당겨 빼면 내부선 일부가 끊어집니다.

● 화재의 원인이 됩니다.

젖은 손으로 절대 전원플러그를 만지지 마세요.

●감전의 원인이 됩니다.

전원코드를 무리하게 구부리거나 잡아 당기거나 무거운 물건에 눌리지 않도록 하세요.

●감전, 화재의 원인이 됩니다.

하나의 콘센트에 여러 기기를 동시에 사용하지 마세요.

● 콘센트 이상 발열로 인한 화재의 원인이 됩니다.

전원플러그가 흔들리지 않도록 안쪽 끝까지 정확히 꽂아 주세요.

●접속이 불안정한 경우는 화재의 원인이 됩니다.

실외 안테나를 사용하는 가정에서는 심한 바람이 불어서 안테나가 쓰러지 더라도 근처의 전기 줄에 닿지 않도록 거리를 두고 설치하여 주세요.

● 안테나가 넘어져 감전 및 상해의 원인이 될 수 있습니다.

실외 안테나 선이 실내로 들어가는 부분에는 빗물이 흘러 들어가지 않도록 아래로 구부려 놓으세요.

●제품에 빗물이 들어가면 화재, 감전의 원인이 됩니다.

제품에 물이 들어가거나, 젖게하지 마세요.

● 화재나 감전의 원인이 됩니다.

● 특히, 눈.비 등이 내리는 옥외나 물가에서의 사용은 가급적 삼가하세요.

벽결이 부착 공사는 전문업체에 맡기세요

● 비전문가에 의한 공사로 상해를 입을 수도 있습니다.

● 반드시 지정된 붙박이 장치를 사용하세요.

불안전한 곳이나 제품보다 작은 받침대 위에 설치하지 마세요.

● 어린이가 놀다가 건드리면 제품이 떨어져 어린이가 다칠 수 있습니다.

● 수평으로 안정된 곳에 설치하세요.

전원 코드 또는 어댑터를 열기구 근처에 근접하지 않도록 하세요.

● 코드의 피복이 녹아서 화재, 감전의 원인이 될 수 있습니다.

책장이나 벽장 등 통풍이 나쁜 협소한 장소에 제품과 어댑터를 설치하지 마세요.

● 내부 온도 상승으로 인한 화재의 원인이 될 수 있습니다.

제품 설치시 벽으로부터 일정거리를 두어 통풍이 잘 되게 하세요.

● 내부 온도 상승으로 인한 화재의 원인이 될 수 있습니다.

테이블보나 커텐 등으로 통풍구가 막히지 않도록 하세요.

● 내부 온도 상승으로 인한 화재의원인이 될 수 있습니다.

경

고

기름, 연기, 습기가 많은 곳, 물(빗물)이 튀는 곳, 차량에는 설치하지 마세요.

●감전, 화재의 위험이 있습니다.

촛불, 모기향, 담배불 등을 제품 위에 올려 놓거나 열기구와 가까운 곳에 설치하지 마세요.

●화재의 위험이 있습니다.

청

소

및

사

용

안전을 위한 주의사항...계속

4 5

청

소

및

사

용

주

의

경

고

사용자 임의로 절대 분리, 수리, 개조하지 마세요.

● 수리할 필요가 있을 때에는 서비스 센터로 연락하세요. 화재, 감전사고의 원인이 됩니다.

떨어 뜨리거나 케이스가 파손된 경우에는, 제품의 전원을 끄고 전원 플러그를 뽑으세요.

● 그대로 사용하면 화재, 감전의 원인이 됩니다.

● 서비스 센터로 연락하세요.

가연성 스프레이, 인화성 물질 등을 제품과 가까운 곳에서 사용하거나 보관하지 마세요.

● 폭발, 화재의 위험이 있습니다.

제품 위에 무거운 물건을 올리거나 위에서 올라 타지 마세요.

● 쓰러지거나 낙하시 부상의 원인이 됩니다.

● 특히, 어린이에게 주의를 시켜주세요.

리모컨에 사용하고 있는 건전지를 뺄 경우에는 어린이가 잘못하여 먹지 않도록 해 주세요. 건전지는 유아의 손에 닿지 않는 곳에 두세요.

● 만일 어린이가 먹는 경우에는 즉시 의사와 상담하세요.

천둥, 번개가 칠 때에는 전원코드를 빼고 안테나 선을 절대 만지지 마세요.

● 감전, 화재의 원인이 됩니다.

제품 통풍구나 헤드폰, A/V단자에 젓가락, 철사, 송곳 등의 금속물이나, 종이, 성냥 등의 불에 타기 쉬운 물건을 집어 넣지 마세요.

● 감전, 화재의 원인이 됩니다.

● 내부에 이물질이 들어간 경우 반드시 서비스 센터로 연락하세요.

제품 위에 꽃병, 물이 들어있는 용기를 놓지 마세요.

● 물이 흘러 내부로 들어가면 화재나 감전의 원인이 됩니다.

부속 AC 어댑터와 전원코드 이외는 사용하지 마세요.

● 발화, 발열의 원인이 됩니다.

어댑터를 이중으로 겹쳐서 사용하지 마세요.

● 화재의 위험이 있습니다.

제품에서 이상한 소리, 타는 냄새, 연기가 나면 즉시 전원플러그를 빼고 서비스 센터로 연락하세요.

●감전, 화재의 위험이 있습니다.

제품을 오랜시간 사용하지 않을 때에는 전원플러그를 빼 주세요.

● 먼지가 쌓여 발열, 발화 및 절연열화에 의한 감전, 누전화재의 원인이 될수 있습니다.

전원플러그의 핀과 접촉부분에 먼지, 물 등이 묻어 있으면 잘 닦아주세요.

● 감전, 화재의 원인이 됩니다.

제품을 청소할 때에는 전원코드를 빼고 부드러운 마른 헝겊으로 닦아 주세요.

● 왁스, 벤젠, 알콜, 신나, 모기약, 방향제, 윤활제, 세정제등의 화학약품을 사용하지 마세요.

청소시 제품의 본체 각 부분에 직접적으로 물을 뿌리지 마세요.

● 감전, 화재의 원인이 됩니다.

1년에 한번쯤은 내부 청소를 서비스 센터나 고객 상담실에 상담하세요.

● 제품 내부에 먼지가 낀 채로 오랫동안 청소하지 않으면 화재, 고장의 원인이 될 수 있습니다.

어댑터의 비닐 커버는 제거한 후 사용하세요.

● 화재의 위험이 있습니다.

텔레비전을 옮기는 경우에는 필히 전원 스위치를 끄고 전원 플러그를 콘센트로 부터 빼 주세요. 또한 안테나선, 타기기 연결선 등 외부의 접속코드를 뺀 것을 확인한 후에 옮겨 주세요.

●코드선을빼지않은상태로옮길경우 코드가 손상되어 화재, 감전의 원인이 됩니다.

받침대의 각도를 조정 시에는 조심스럽게 다루세요.

● 무리하게 조정시, 제품 전도 및 낙하로 인한 부상의 원인이 됩니다.

● 손, 손가락이 끼어 부상을 입을 수 있습니다.

모니터 화면과의 적정 거리를 유지하세요.

● 모니터 화면을 너무 가까이에서 지속적으로 사용하면 시력이 나빠질 수 있습니다.

헤드폰 사용시는 음량을 너무 키우지 마세요.

● 귀를 자극할 정도의 큰 음량은 청력에 나쁜 영향을 끼치는 원인이 됩니다.

건전지 교체 시엔 극성(+,-)에 맞게 끼우세요.

● 극성이 맞지 않으면, 건전지의 파열 또는 내부액 누설에 의해 화재, 부상을 당하거나 주위를 오염(손상) 시킬 수 있습니다.

건전지는 지정된 규격품을 사용하고, 새 건전지와 사용하던 건전지를 혼용하여 사용하지 마세요.

● 건전지의 파열 또는 내부액 누설에 의해 화재, 부상을 당하거나 주위를 오염(손상) 시킬 수 있습니다.

해상도 및 주파수를 제품에 맞게 설정하세요.

● 시력이 나빠질 수 있습니다.

찾아보기

6 7

특징

사용전 확인하기

각 부분의 이름

리모컨 버튼의 기능

사용전 알아둘 점

안테나 연결하기

비디오 연결하기

DVD 연결하기

DTV 수신기 연결하기

케이블/위성방송 수신기 연결하기

연결편

TV를 보려면

채널을 기억시키려면

채널을 더 기억시키거나 지우려면

기본사용편

화면조정

화면분위기를 바꿔보려면

화면을 상태에 따라 조정하려면

두개의 화면으로 보려면

화면 크기를 바꾸려면

정지화면을 보려면

음향조정

음향을 선택하여 들으려면

버추얼 돌비로 즐기려면

스테레오 설정을 하려면

2개 국어로 들으려면

시각조정

잠들 때 꺼지게 하려면

응용사용편

PC를 연결하려면

PC 환경설정을 하려면

화면을 조정하려면

색상을 조정하려면

화면의 위치를 조정하려면

모니터사용편

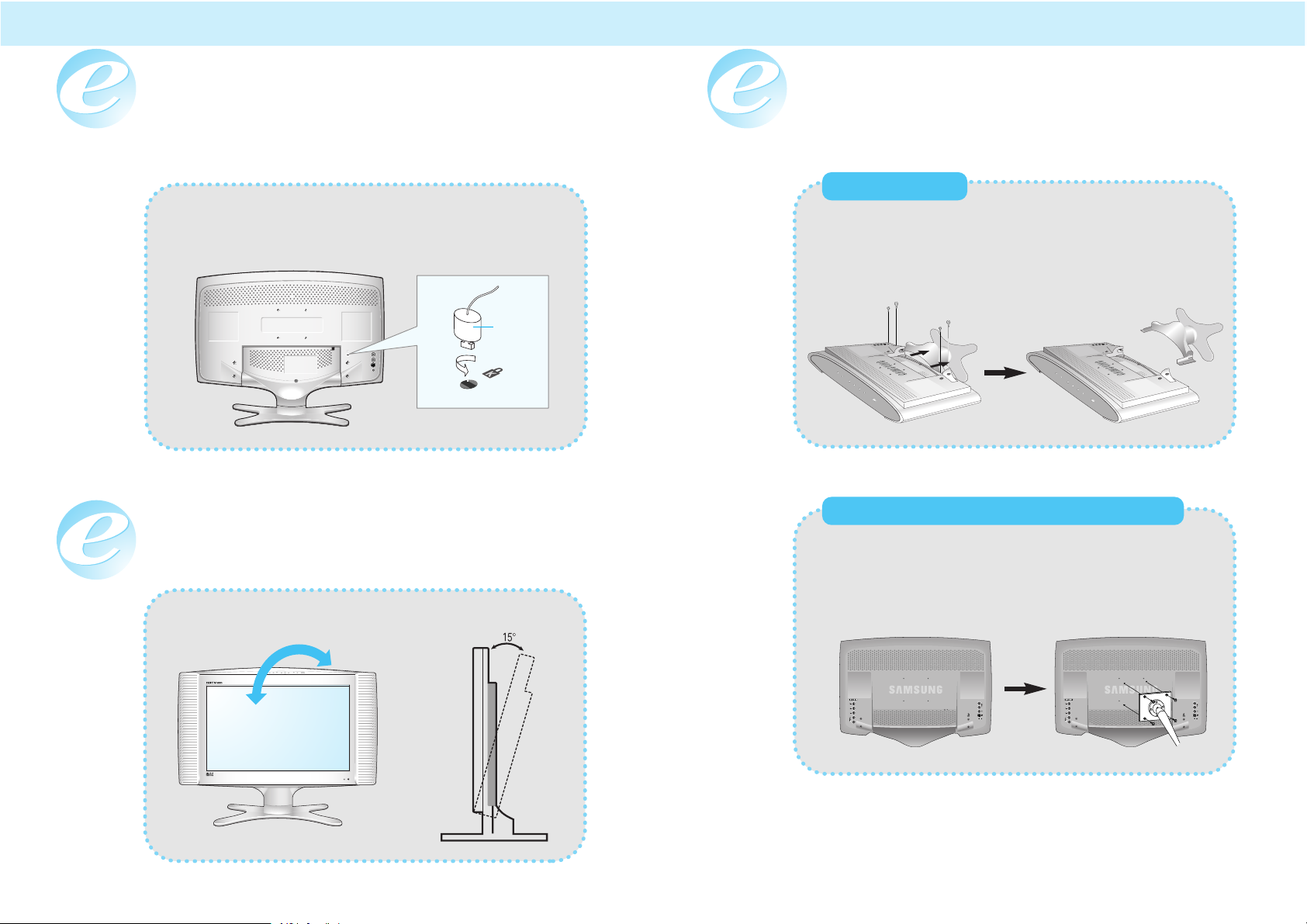

도난 방지용 잠금장치를 하려면

TV의 각도를 조정하려면

받침대를 변경하려면

TV가 이상하다구요?

용어 알아두기

제품규격

표준신호 모드표

재활용 정보 안내

기타 및 서비스편

제품보증서는 뒤편에 기재되어 있습니다.

사

용

전

알

아

둘

점

연

결

편

기

본

사

용

편

응

용

사

용

편

모

니

터

사

용

편

기

타

및

서

비

스

편

특징

8 9

TV 특징

미래 디지털방송 준비형 TV

별도의 디지털 방송용 수신단자를 채용 디지털방송수신기 사용시 기존 TV보다 훨씬 더 선명한 화면을 볼 수 있습니다.

한차원 더 높아진 음향 및 영상

영화관 같은 생생한 음을 가정에서도 즐길 수 있습니다. 드라마, 영화등을 볼 때등 사용자가 직접 분위기에 따라 화면을 맞춰 볼 수 있습니다.

모니터 특징

PC모니터 기능

PC를 연결하여 모니터로 사용할 수 있습니다.

완벽한 이미지 지원

새로운 표시 장치인 액정을 이용하여 상 왜곡없이 완벽한 이미지를 제공합니다.

사용전 확인하기

부속품 확인하기

※ 부속품이나 별매품을 따로 구입하려면 가까운 삼성전자 서비스센터나 가전랜드, 전자부품 판매소(전파사)에 문의하세요.

PC영상 연결선 PC음성 연결선 전원코드

리모컨/건전지

(1.5V AAA형)

사용설명서 어댑터

사

용

전

알

아

둘

점

전원에 대하여

※ 이 제품은 전압이 자동으로 조정됩니다.

110V 사용시는 110V용 어댑터를 사용하세요.

본 제품의 LCD 판넬은 제조 공정상의 기술적인 한계로 인하여 1PPM(백만분의 1) 정도의 픽셀이 밝게 보이거나 어둡게 보일 수 있으며, 이것은 제품의 성능에 영향을 주지않습니다.

[LCD 판넬의 형별 픽셀 수]

15.3형 : 2,949,120 17형 : 2,949,120 22형 : 2,764,800 29형 : 2,949,120 40형 : 2,949,120

각 부분의 이름

10 11

TV/외부입력버튼

TV와 연결된 다른 제품을 재생시켜 보려고 할 때 사용하세요.

PC버튼

PC모드로 바로 이용할 때 사용하세요.

메뉴버튼

메뉴화면을 조정하고 싶을 때 사용하세요.

채널선택/음량조정버튼

채널을 선택하거나 음량을 조정할 때 사용하세요.

AUTO버튼

PC모드에서 화면을 자동으로 조정할 때 사용하세요.

동시화면버튼

PC모드에서 동시화면을 바로 선택할 때 사용하세요.

조용히버튼

소리를 잠시 안 들리게 할 때 사용하세요.

전원버튼

TV를켜고끌때 사용하세요.

EXIT버튼

메뉴화면을 바로 사라지게 할 때 사용하세요.

앞면

스피커

리모컨 수신부

표시등

● 전원 대기시에는 꺼지고, 전원이 켜졌을 때 녹색등이 켜집니다.

버튼부

PC 입력단자

PC를 연결할 때 사용하세요.

DVD 입력단자

DVD 수신기를 연결할 때 사용하세요.

DTV 입력단자

DTV를 연결할 때 사용하세요.

전원 입력단자

별도의 어댑터를 사용할 경우 14V, 3.5A 이상은 사용하지 마세요.

PC음성 연결단자

뒷면

영상/음성입력단자

비디오나 캠코더등을 재생시켜 보려고 할 때 연결하세요.

S-영상입력단자

더좋은화질로TV를 시청하고 싶을 때 연결하세요.

안테나

입력단자

헤드폰단자

TV의 음성을 헤드폰으로 들을때 연결하세요.

도난방지 잠금장치

48쪽을 참조하세요.

사

용

전

알

아

둘

점

리모컨 버튼의 기능

TV/외부입력버튼

TV와 연결된 다른 제품을 재생시켜 보려고 할 때 사용하세요.

PC모드버튼

TV에 연결된 PC를 선택할 때 누르세요.

화면표시버튼

현재의 TV 방송 상태를 알고 싶을 때 사용하세요.

화면정지버튼

화면을 일시정지하고 싶을 때 누르세요.

화면모드버튼

화면 분위기를 선택할 때 사용하세요.

음향모드버튼

TV 프로그램에 맞는 음향을 선택할 때 사용하세요.

채널버튼/음량버튼

채널이나 음량을 조정할 때 사용하세요.

메뉴버튼

메뉴 화면을 표시 할 때 사용하세요.

EXIT버튼

메뉴화면을 바로 사라지게 할 때 사용하세요.

전원버튼

조용히버튼

소리를 잠시 안 들리게 할 때 사용하세요.

동시화면 관련 버튼들

동시화면 관련 쪽을 참조하세요. (30~31쪽 참조)

기억/지움버튼

채널을 직접 선택하여 기억시키거나 지울 때 사용하세요.

자동채널설정버튼

기억된 채널을 현재의 채널부터 순차적으로 보여주는 기능입니다.

취침예약버튼

일정시간 후 TV가 자동으로 꺼지게 하고 싶을 때 사용하세요.

화면크기버튼 (주화면)

화면크기를 바꾸고 싶을 때 사용하세요.

음성다중버튼

음성다중 방송시 원하는 언어를 선택할

때

사용하세요.

리모컨이 동작하지 않아요!

이런 점들을 확인해 보세요.

1. 건전지의 󳤔,`󳤕극이 바뀌지 않았나요?

2. 건전지가 다 소모되지 않았나요?

3. 정전 또는 전원코드가 빠져 있는 건 아닌가요?

4. 주변에 특수형광 및 네온사인등이 켜져 있지는 않나요?

리모컨에 건전지 넣기

숫자버튼

+100버튼

100 이상의 채널을 선택할 때 사용하세요.

앞채널버튼

바로 전에 보던 채널을 볼 때 사용하세요.

AUTO버튼

PC 화면을 자동으로 조정할 때 사용하세요.

뚜껑의 부분을 누르고 밀어 빼 주세요.

건전지를 󳤔, 󳤕극이 맞도록 넣어 주세요.

뚜껑을 닫아 주세요.

● 리모컨은 TV의 리모컨 수신부로부터 7~10m이내 좌우 30。안에서 사용할 수 있습니다.

● 폐 건전지는 환경에 영향을 주므로 분리 수거하여 수거함에 넣어주세요.

사

용

전

알

아

둘

점

안테나 연결하기

14 15

아파트·다세대주택

실내 안테나 단자를 사용할 경우

먼저

벽면의 안테나 연결단자를 확인 후 안테나선을 연결하세요. 넙적선의 경우 아래를 참조하여 연결하세요. 제품모델에 따라 디자인이 다릅니다.

둥근선으로 연결시

넙적선으로 연결시

넙적선(피더선)

안테나 변환기

(별매품)

둥근선(동축선)

(별매품)

구리선

벽면단자

넙적선(300Ω 피더선)을 안테나 변환기에 연결하는 방법

안테나선을 벗겨 비틀어 꼰 후 고리형태로 만드세요.

안테나선을 끼운 후 드라이버로 고정 시키세요.

󳤔자 드라이버로 나사를 느슨하게 푸세요.

일반·단독주택

실외 안테나를 사용할 경우

실외 안테나를 사용할 경우 가능하면 기술자에게 맡기세요. 제품모델에 따라 디자인이 다릅니다.

둥근선으로 연결시

넙적선으로 연결시

넙적선(피더선)

안테나 변환기

(별매품)

둥근선(동축선)

(별매품)

구리선

둥근선(75Ω 동축선)을 안테나 입력단자에 끼우려면

●둥근선의 구리선 부분이 구부러지지 않도록 하세요.

●안테나 선과 안테나 변환기는 가까운 전파사에서 `구입하세요.

전파가 약해 TV가 잘 안나온다구요?

●전파증폭기를 따로 사서 설치하면 더 좋은 화면을 `볼 수 있습니다.

연

결

편

비디오 연결하기

16 17

S-영상연결선 (별매품)

영상연결선

음성연결선

TV의뒷면연결부

비디오

두개중 하나 연결

영상 또는 S-영상/음성단자로 연결할 경우

연결방법 연결방법

안테나선을 비디오의 안테나 입력단자로연결

영상/음성 연결선을TV의영상/음성 입력단자와 비디오의 영상/음성 출력단자로연결

(단자의 색과 연결선의 색이 같게 연결)

●더 좋은 영상을 위해 S-영상 연결선을 사용해도 됩니다.

●모노 비디오를 연결할 경우 음성(좌)에 연결하세요. (좌,우 스피커 모두 소리가 나옵니다.)

TV를 켜고 리모컨의 TV/외부입력버튼을 눌러 '외부입력'을 선택하세요.

● S-영상을 연결한 경우에는 'S-영상'을 선택하세요.

비디오를 켠 후 테이프를 넣고 재생버튼을 누르세요.

비디오 보는 방법

비디오

둥근선(동축선)

TV의뒷면연결부

안테나 입력단자로 연결할 경우

안테나선을 비디오의 안테나 입력단자로연결

둥근선(동축선)을TV의안테나 입력단자와 비디오의 안테나 출력단자로연결

비디오 뒷면의 전용 채널 선택스위치를 3 또는 4로 맞추세요.

비디오를 켠 후 테이프를 넣고 재생버튼을 누르세요.

TV를 켜고 채널을 비디오에서 맞춘 것과 같게 3 또는 4로 선택하세요.

예)4채널 선택시

비디오 보는 방법

연

결

편

DVD 연결하기 DTV 수신기 연결하기

18 19

TV의뒷면연결부

DVD

DVD를 볼 경우

TV를 켜고 리모컨의 TV/외부입력버튼을 눌러 '컴포넌트1'를 선택하세요.

● 리모컨의 컴포넌트 버튼으로도 선택할 수 있습니다.

DVD 를 켜고 재생버튼을 누르세요.

보는 방법

음성연결선

영상연결선을 TV의 컴포넌트1(DVD)의 Y, Pb, Pr단자 와 DVD의 컴포넌트 비디오 출력단자로 연결

음성연결선을 TV의 컴포넌트1(DVD)의 음성(좌,우)단자와 DVD의 음성 출력단자로연결

영상연결선

●DVD 출력단자가 제품에 따라 Y, PB, PR또는 Y, CB, CR로 표기될 수도 있습니다.

●DVD, DTV수신기나 PC를 연결하여 시청은 가능하나 TV를 통해 녹화되지 않습니다.

DTV 수신기를 켜고 DTV 신호를 선택하세요.

TV를 켜고 리모컨의 TV/외부입력버튼을 눌러 '컴포넌트2'를 선택하세요.

● 리모컨의 컴포넌트 버튼으로도 선택할 수 있습니다.

보는 방법

영상연결선을 TV의 컴포넌트2(DTV)의 Y, Pb, Pr단자와 DTV 수신기의 컴포넌트 비디오

출력단자로연결

음성연결선을 TV의 컴포넌트2(DTV)의 음성(좌,우)단자와 DTV 수신기의 음성 출력단자로 연결

TV의 뒷면 연결부 DTV수신기

DTV 방송을 볼 경우

영상연결선

음성연결선

●DTV 수신기의 전원이 꺼져 있을 경우는 DTV가 선택되지 않습니다.

●DTV 수신기의 비디오설정을 480P, 1080i 또는 720p로 선택하세요.

연

결

편

연결방법 연결방법
